Обзор корпуса Thermaltake Soprano


Продукция, несущая на себе торговую марку Thermaltake, хорошо известна и достаточно популярна. Среди людей, активно интересующихся компьютерной тематикой, найти равнодушного к продукции данной фирмы достаточно сложно. Однако этот факт не говорит только о положительном отношении к Thermaltake, напротив, противостояние поклонников и противников данной торговой марки можно встретить очень часто в различных компьютерных форумах. Итак, посмотрим на очередное устройство от данной фирмы — корпус Thermaltake Soprano.

Упаковка и комплект поставки

Коробка выполнена из картона вполне достаточной толщины и имеет глянцевое покрытие с внешней стороны. На ней изображен, собственно, сам корпус и перечислены его некоторые конструктивные особенности. Внутри коробки находятся вставки из пенопласта, корпус, непосредственно, был обернут упаковочным материалом белого цвета, очень похожим на укрывной материал, используемый огородниками :)…

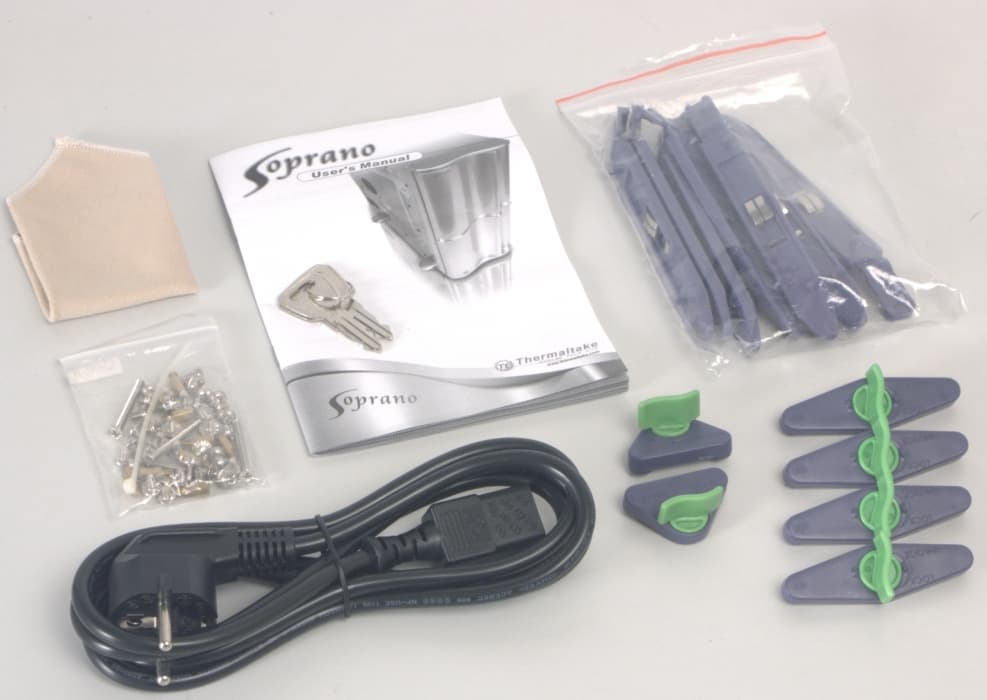

Комплект поставки включает:

  • блок питания Thermaltake XP-480 с заявленной мощностью 400Вт
  • инструкцию пользователя на английском языке
  • сетевой шнур
  • комплект крепежа
  • 2 вентилятора 120мм
  • 1 вентилятор 92мм
  • тканевую салфетку

К сожалению, далеко не все устройства и комплектующие имеют инструкцию на русском языке, но в данном случае это не должно вызвать проблем, поскольку все шаги, начиная с открытия боковой панели и заканчивая подключением фронтальных разъемов, достаточно подробно проиллюстрированы.

Общее описание корпуса

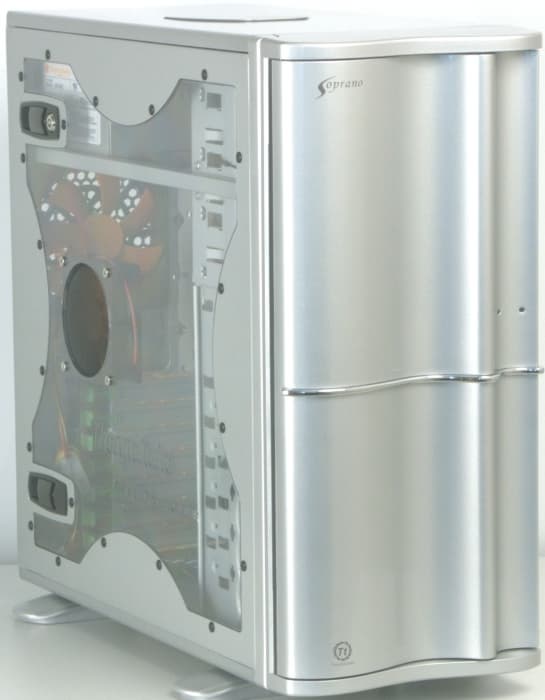

Thermaltake Soprano представляет собой miditower средних размеров, в нем предусмотрено 4 отсека для установки устройств 5,25 дюйма и 7 посадочных мест для устройств 3,5 дюйма, в том числе два с внешним доступом, также предусмотрена установка 7 плат расширения. Стенки корпуса выполнены из стали толщиной 0,6 мм, он рассчитан на безотверточную установку комплектующих и периферии (за исключением системной платы).

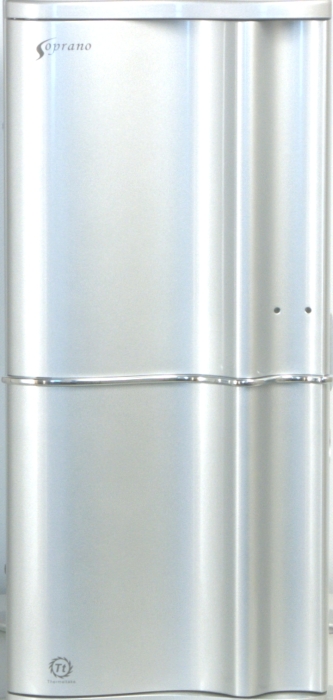

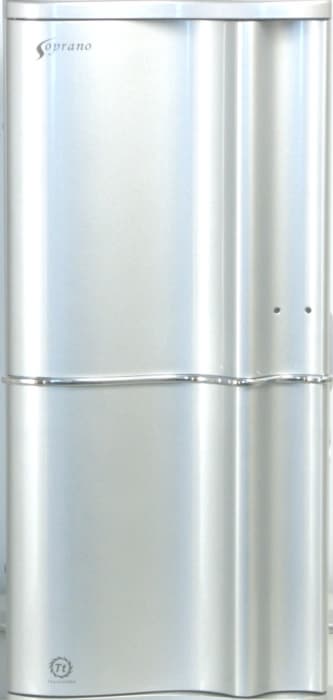

Корпус имеет зеркальное покрытие светло-серого цвета, оно выглядит скорее матовым, чем глянцевым. Заметные пятна от рук на корпусе практически не остаются. Для удаления загрязнений с поверхности к корпусу прилагается "специально обученная" салфетка из бархатистого материала, как говорится, мелочь, а приятно. Дизайн декоративной дверцы, закрывающей переднюю панель, выполнен в стиле "волна", однако, общий вид немного портит объемный серебристый молдинг, расположенный чуть ниже середины. Хотя все, что касается дизайна и вкуса очень индивидуально, и, неудивительно, если кому-то такой вариант очень понравится.

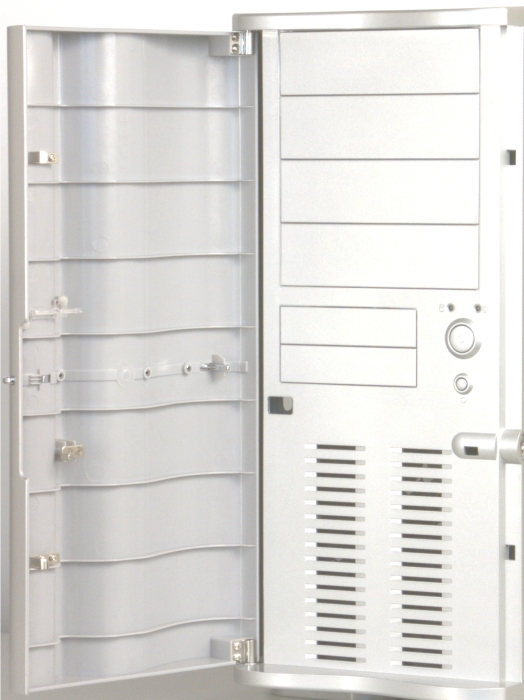

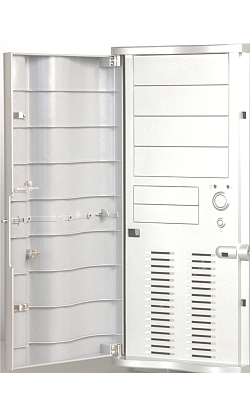

Жесткость дверцы на кручение умеренна, но не более. Кнопки включения и перезагрузки расположены на передней панели, для доступа к ним необходимо открыть декоративную дверцу. Их диаметр составляет 20мм и 8 мм соответственно. Индикаторы расположены на передней стенке шасси, а на передней панели и в декоративной дверце предусмотрены прозрачные вставки небольшого размера. Жесткость на кручение передней панели далека от идеала. В ее нижней части сделано несколько прорезей для беспрепятственного поступления воздуха к переднему вентилятору, в этом месте с внутренней стороны передней панели установлен воздушный фильтр в виде пластиковой сеточки на рамке. Безусловно, применение фильтра в данном корпусе весьма похвально, даже учитывая, что он относится совсем не к бюджетной категории. Однако конструктивные особенности навесных пластиковых элементов, заключающиеся в наличии отверстия в нижней части передний панели (со стороны пола) размером 115 на 15 мм, расположенного между передней стенкой шасси и воздушным фильтром, а также, полном отсутствии вентиляционных отверстий в декоративной крышке, позволяют идти воздушному потоку, минуя фильтр. Также к конструктивным особенностям передней панели можно отнести наличие замка, который фиксирует, как декоративную крышку, так и, непосредственно, переднюю панель.

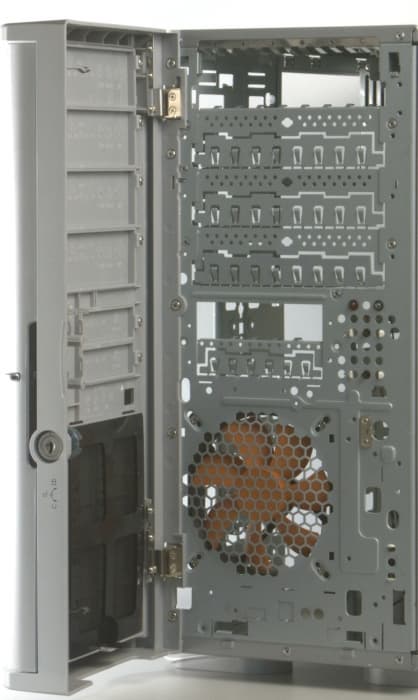

Так, при повороте ключа в замке из закрытого положения на 90 градусов разблокируется только крышка, а при повороте ключа на 180 градусов разблокируется и декоративная крышка, и передняя панель. После полной разблокировки и открытия их можно снять полностью, немного приподняв и вытащив из петель. Покупателям данного корпуса хочется пожелать никогда не терять ключи от передней панели, поскольку в противном случае доступ к внешним отсекам окажется затруднен. На самом деле такой вариант фиксации передней панели достаточно удобен, если бы не ключ, а точнее возможность его потери со всеми вытекающими… Вместо замка с ключом можно было бы применить круговой селектор, что с одной стороны не ухудшило бы удобство, а с другой избавило бы от манипуляций с ключом и проблем, в случае его потери.

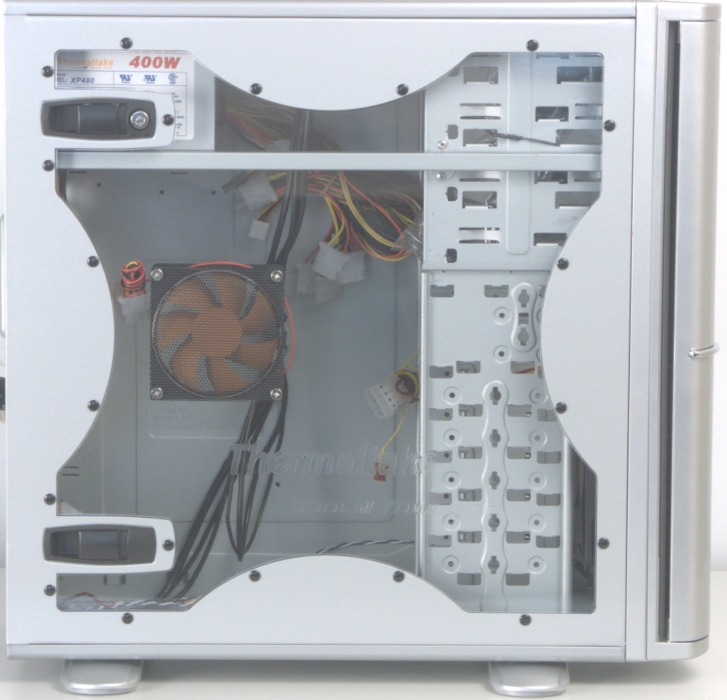

В правой стенке корпуса установлено прозрачное пластиковое окно размером 39 на 37,5 см, его крепление выполнено на пластиковых штифтах и позволяет без особых проблем его демонтировать. С внутренней стороны к окну прикручен вентилятор типоразмера 92 мм в комплекте с мелкой металлической сеткой, выполняющей, как защитную функцию, так и функцию фильтра.

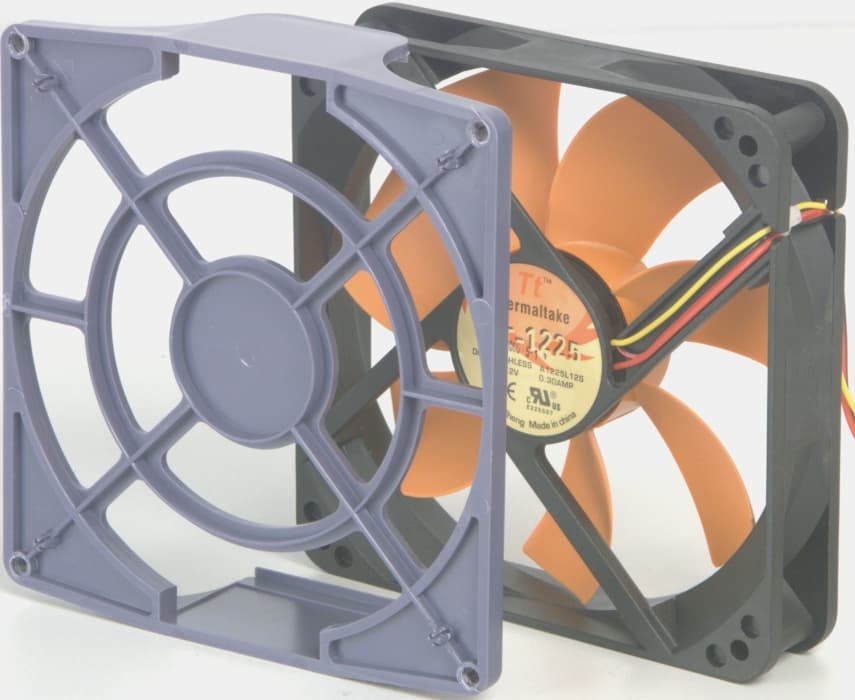

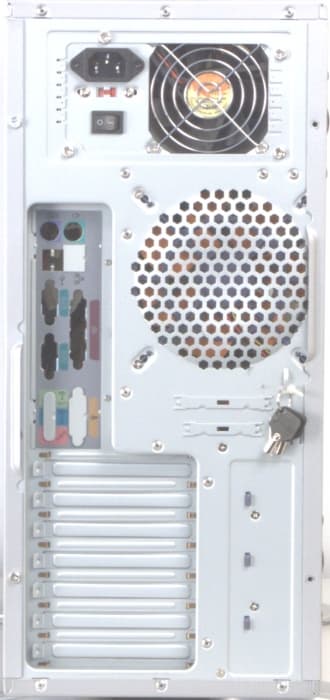

Крепеж заднего корпусного 120 мм вентилятора вполне стандартен и представляет собой пластиковый элемент с двумя зацепами — сверху и снизу вентилятора. Такая конструкция удобна и нареканий не вызывает. Передний вентилятор закреплен с помощью винтов.

Переднее и заднее вентиляционные отверстия выполнены с помощью штамповки, причем весьма оригинальной — в виде шестигранников с длиной стороны около 4 мм. Хочется заметить, что это далеко не лучший их вариант, особенно у корпуса такой ценовой категории, по крайней мере, отверстия можно было бы сделать больше, а целью — уменьшение сопротивления воздушному потоку и, в итоге, уменьшение шума.

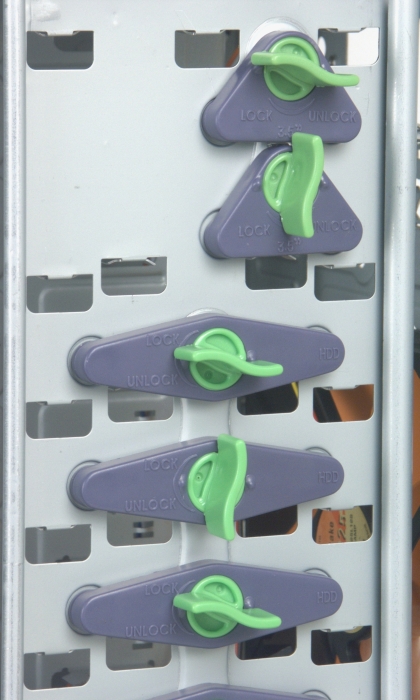

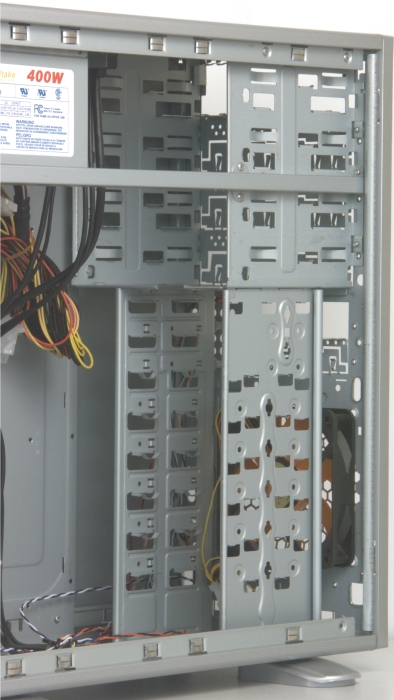

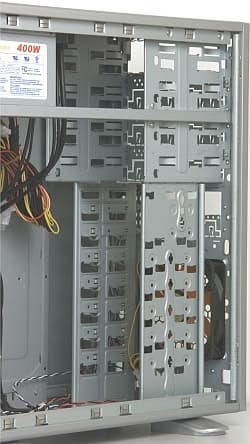

Корзина для установки жестких дисков выполнена несъемной, их крепление осуществляется с помощью прижимных пластиковых планок, как недостаток можно отметить то, что фиксация осуществляется только с одной стороны. В горизонтальной плоскости люфт минимален, а в вертикальной плоскости люфт уже ощутим. Крепление с помощью стандартных винтов по идее тоже возможно, правда, немного смущает несовпадение отверстия (оно там одно) на левой стенке корзины и корпусе жесткого диска.




Крепление плат расширения, также, безвинтовое.

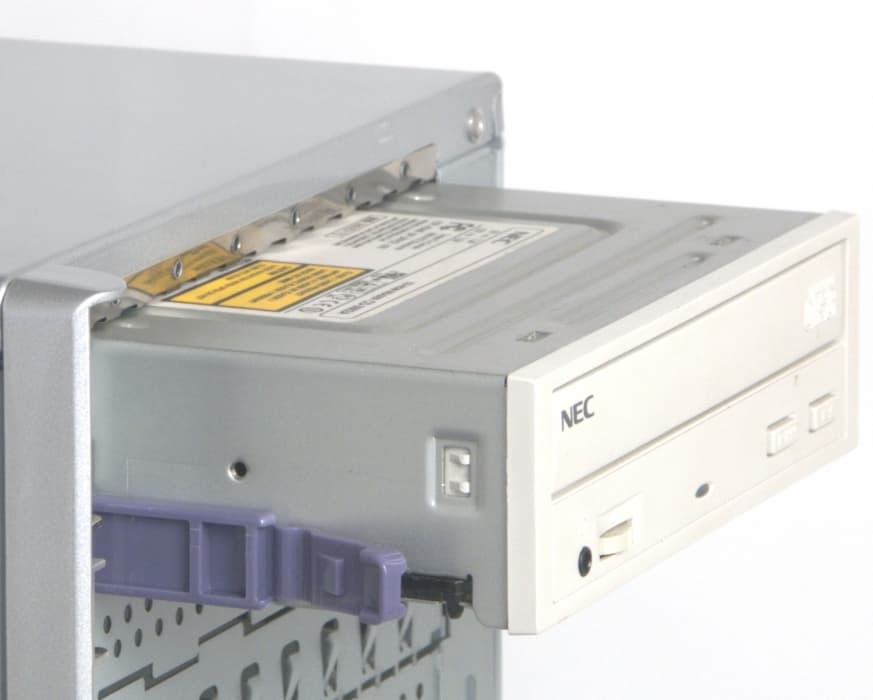

Крепление оптических накопителей, как и любых других устройств, устанавливаемых в отсек 5,25 дюйма, осуществляется с помощью пластиковых салазок, которые вставляются в нижнюю пару отверстий на каждой стороне корпуса устройства посредством двух пластиковых штырьков, расположение которых индивидуально для левой и правой планки. Крепление с помощью винтов, в данном случае, невозможно. Фиксация привода достаточно надежна, в вертикальной плоскости люфт отсутствует полностью, а в горизонтальной — небольшой люфт все-таки есть.

Для установки устройств во внешние отсеки 3,5 и 5,25 дюйма металлические заглушки необходимо отломать или отогнуть, их винтовое крепление, к сожалению, не предусмотрено.

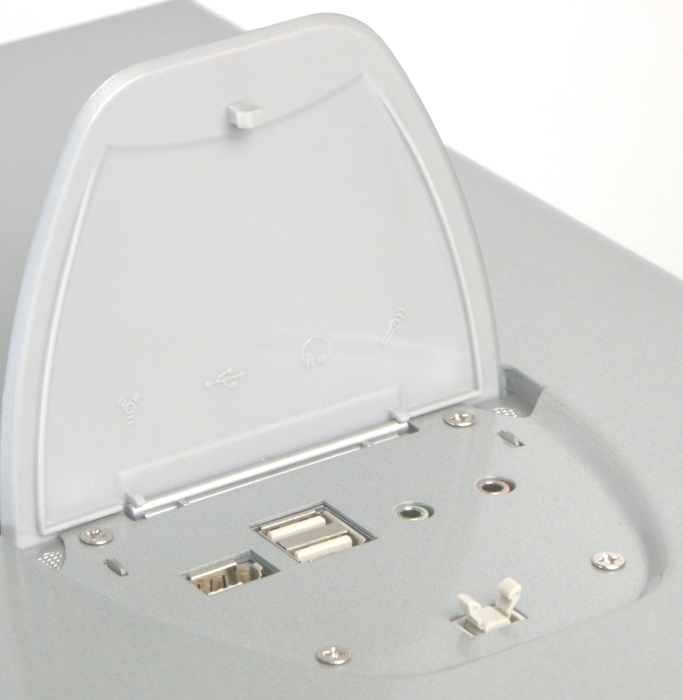

Внешние коммуникационные разъемы, поскольку в этот раз назвать их фронтальными будет не совсем корректно, расположены, примерно, посередине верхней крышки корпуса, что не всегда удобно, особенно, если корпус стоит под столом или в нише. Их набор, в общем-то, стандартен и включает:

  • 2 USB
  • 1 Firewire
  • 2 Minijack (audio)

Ориентация разъемов строго вертикальная, что не всегда удобно, особенно, если компьютер установлен под столом или в нише. Разъемы защищены подпружиненной пластиковой крышечкой.

Правая боковая крышка корпуса крепится двумя винтами с накатной головкой, также предусмотрены две достаточно удобные пластиковые защелки, позволяющие устанавливать и снимать стенку не прикручивая ее винтами, что бывает весьма удобно в процессе сборки компьютера. Единственное за что можно упрекнуть, так это за количество защелок, :) трудно спорить с тем, что одна защелка была бы удобнее, чем две.

В корпус верхней защелки интегрирован замок, блокирующий стенку в закрытом состоянии, причем ключи от него и от замка, фиксирующего переднюю панель, разные, так что в комплект поставки корпуса входит два комплекта ключей, закрепленных для транспортировки, на задней панели.

Левая стенка крепится обычными винтами с головкой под крестовую отвертку.

Корпус поставляется с предустановленными вентиляторами:

  • 120 мм — Hong Sheng A 1225L12S с номинальной скоростью вращения 1800 оборотов/мин и максимальным током потребления 0,30А — 2 штуки
  • 92 мм — Hong Sheng A 9225L12S c максимальным током потребления 0,13А — 1 штука

Ножки корпуса оснащены поворотным механизмом, фиксирующимся при изменении положения на каждые 45 градусов. В развернутом состоянии не склонны к самостоятельному складыванию или какому-либо движению, то есть фиксация ножек вполне надежна.

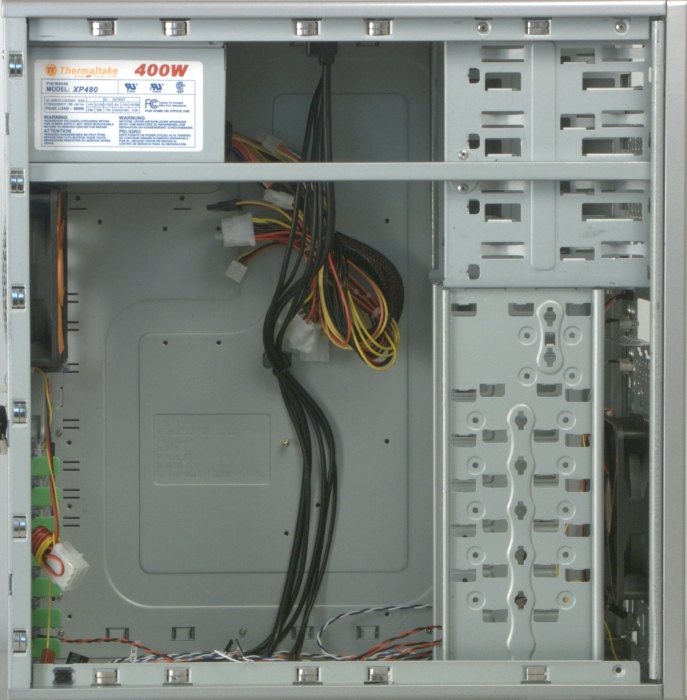

Внутреннее устройство корпуса и шасси в целом очень похоже на один из корпусов производства HEC, протестированных нашей лабораторией ранее.

После описания перейдем к тестированию корпуса.

Тестирование эргономических характеристик системы вентиляции корпуса

Для первого этапа нам не понадобится ни системная плата, ни процессор, да и вообще комплектующие, за исключением тех, что уже установлены в корпус, нам будут не нужны. Итак, цель первого теста заключается в определении уровня шума от системы вентиляции корпуса в составе трех корпусных вентиляторов, а также двух вентиляторов в блоке питания. После подключения вентиляторов к разъемам блока питания, установки перемычки на АТХ разъем и подсоединения кабеля сетевого питания, включаем систему, воспользовавшись переключателем на БП. Шум от системы вентиляции ощущается в тихом помещении, в котором были отключены все электроприборы, и даже кондиционер. При закрытой передней панели спектр шума средне-низкочастотный с небольшой ВЧ составляющей, на которой внимание не акцентируется. Однако если переднюю панель открыть, то высокочастотная составляющая шума становится весьма заметной. Это заслуга исключительно 120 мм вентиляторов, 92 мм вентилятор, работающий также на скорости, примерно, 1800 об/мин, практически бесшумен, если не считать шуршания потока воздуха. В офисном помещении шум от системы охлаждения практически не заметен.

После испытания в номинальном режиме переходим к тихому режиму с пониженной скоростью вращения вентиляторов, достигнутой путем их подключения к напряжению 5В, вместо номинальных 12В. Стоит заметить, что не все вентиляторы способны работать в таком режиме, и в данном случае были проблемы со стартом заднего 120 мм, с передним вентилятором, хотя он точно такой же модели.

Шум от системы охлаждения значительно снизился, и теперь при закрытой передней панели сделался малозаметным, более-менее стал заметным шум от вентиляторов БП, но в данном режиме он весьма слаб.

Сборка системного блока

Установка системной платы осуществляется при помощи стандартных полых шестигранников, внутри которых нарезана резьба, куда после установки платы вкручивается винт. Задняя панель I/O закреплена при помощи винтов и может быть быстро демонтирована без лишних усилий. В целом данная операция не доставила проблем, отверстия для шестигранников расположены правильно, к качеству резьбы, как в этих отверстиях, так и в самих шестигранниках претензий нет.

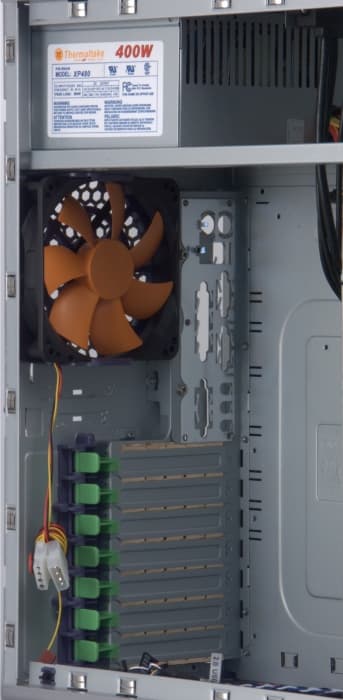

Платы расширения в этом корпусе можно устанавливать, как на безвинтовом креплении при помощи планки с защелками, так и с помощью винтов, демонтировав планку, которая закреплена двумя обычными винтами. В нашем случае был использован безвинтовой вариант крепления плат расширения, в роли которых у нас выступала видеокарта. Однако для снятия заглушки все-таки понадобилась отвертка, так как снять ее только при помощи рук не удалось, несмотря на то, что их конструкция предусматривает именно снятие, а не выламывание. После чего видеокарта заняла свое законное место в слоте и была закреплена с помощью пластиковой защелки, которая фиксируется не только в закрытом положении, но и в полностью открытом. При безвинтовом креплении был отмечен небольшой люфт видеокарты, который, естественно, отсутствовал при классическом варианте крепления. Периодически защелки выбивает из пазов крепления, вследствие чего плату расширения удается установить не с первого раза, но такая ситуация возникает не часто.

Установку устройств в отсеки с внешним доступом без отвертки провести практически невозможно, так как пластиковые заглушки на передней панели крепятся с помощью винтов. С оптическим приводом проблем не возникло, он был установлен посредством салазок, а вот установка дисковода доставила определенные неудобства, связанные с конструкцией соответствующего отсека внутри корпуса, крепление было произведено с помощью пластиковой прижимной планки. Необходимо отметить, что зачастую, для нормальной фиксации устройств в отсеках 3,5 дюйма требуется значительное усилие прижима планки, да и поворота стопора, в общем, тоже…

Установка жестких дисков в первый внутренний отсек (третий сверху, если считать первые два внешних) может быть затруднена расположением кулера процессора, а во второй и третий установленной "длинной" видеокартой. В нижние отсеки диски устанавливаются легко и непринужденно, опять-таки, если в системе нет длинных PCI карт, но в наши дни это уже почти музейная редкость.

Удобство демонтажа БП низкое даже в пустом корпусе, поскольку отвинтив, вытащить, сдвинув его вбок, "к себе" не позволяет верхняя опорная рама, предназначенная для упора крышки, причем будь она буквально на сантиметр повыше и блок бы прошел без проблем. Далее пытаемся сдвинуть его в сторону передней панели и упираемся в кожух внешних коммуникационных разъемов, но вытащить блок этим путем можно, для чего необходимо повернуть его под углом и совершить несколько лишних телодвижений. Одним словом — неудобно.

Подключение внешних портов USB не вызывает проблем, поскольку провода, идущие от них, оканчиваются "человеческими" разъемами, а не наборной распушенкой. С разъемами FIrewire ситуация обратная — имеем много пучков проводков, каждый из которых, оканчивается индивидуальным разъемом, с аудио разъемами ситуация точно такая же, за исключением того, что проводков поменьше. Провода, идущие к каждому разъему (или паре разъемов в случае со звуком), убраны в общую оплетку.

Ситуация с качеством обработки краев металлических конструктивных элементов достаточная хорошая — заусенцев и сколов нет, хотя есть несколько мест, где при неудачном стечении обстоятельств можно нанести себе травму при сборке. К ним относится, прежде всего, стык корзин для 3,5 и 5,25 дюймовых устройств и пространство внутри корзины для устройств 3,5 дюйма. Также вызывает определенные нарекания качество обработки внутренней стороны нижнего упора для правой боковой крышки.

Тестирование системного блока с помощью программных приложений

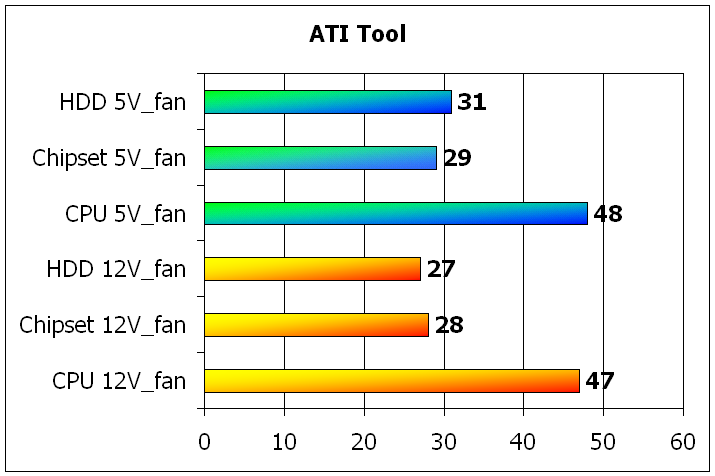

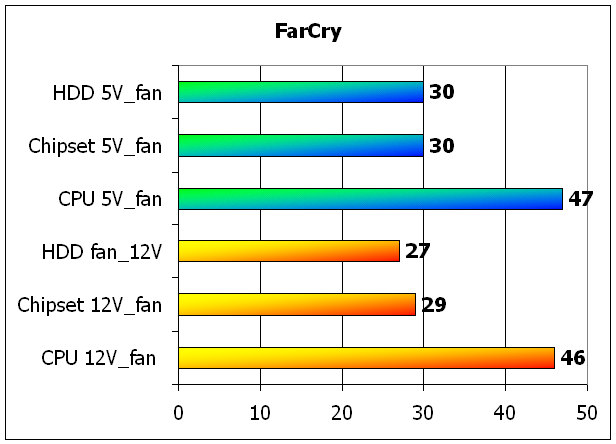

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Соответственно можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • FarCry — тестирование на различных уровнях в течение часа, разрешение 1024 на 768
  • ATI Tool — тест 3D View в течение часа

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта Gigabyte GV-N66256DP
  • Жесткий диск WD 2500JD

Используемая материнская плата позволяет настраивать момент включения вентилятора кулера в зависимости от температуры центрального процессора, в данном случае выбрана температура 40 градусов, после которой вентилятор начинает вращаться со скоростью, примерно, 1300 оборотов в минуту. Также материнская плата позволяет настроить момент переключения вентилятора на максимальные обороты, в данном случае было установлено значение 60 градусов, после достижения которого вентилятор начинал вращаться с номинальной скоростью.



Система охлаждения обладает хорошей эффективностью, как на номинальных, так и на пониженных оборотах вентиляторов. При этом их шум в тихом режиме, при питании от 5В, ощутимо ниже.

Итоги

Что можно сказать хорошего о данном корпусе? Достаточно качественная внешняя отделка, неплохое качество изготовления, эффективная, но шумноватая в номинальном режиме, система вентиляции. К минусам можно отнести конструктивные недостатки, связанные с безвинтовым креплением устройств, несъемную конструкцию корзины для жестких дисков, оригинальную схему запирания передней панели, скорее, тоже можно отнести к минусам, чем к плюсам данного корпуса. В целом, ничего особенного из ряда корпусов с ценой до 70 у.е. данный экземпляр не продемонстрировал.

Данный корпус неплохо впишется в офисный интерьер, правда, лучше выбирать комплектацию без пластикового окна — так корпус смотрится более строго.

В общем, попытка сделать продукт высокого класса на основе шасси экономичного класса не очень удалась.

Средняя текущая цена (количество предложений) в московской рознице:

Корпус Thermaltake Soprano в комплекте с БП Thermaltake XP480 Н/Д(0)
Корпус Thermaltake Soprano без блока питания $116(6)


Корпус Thermaltake Soprano предоставлен компанией«Свега Компьютер»
