Обзор корпусов Compucase LX-6C28BS-F30U, LX-6K28BS-AF30U, LX-6C28BS-F30U


Данный обзор — первый из двух, посвященных корпусам тайваньской HEC Group (она разрабатывает шасси и блоки). В разработке системных блоков принимает участие немецкая компания COMPUCASE Europe GmbH, европейское отделение HEC (занимается продвижением и является продающим офисом фактически для всей Европы (кроме Британии)), причем, некоторые наименования производятся только для нее. Для проведения обзора нам предоставлены следующие модели (компания решила несколько отойти от стандартных методов указания типоразмеров корпусов, приведенных в одной из первых статей):

  • Compucase CI-6920B-35DU — Super Midi Tower для систем на базе двух процессоров Xeon
  • Compucase LX-6812-30ARU — small Midi Tower
  • Compucase LX-6A21S-30SU — Elegant Midi Tower
  • Compucase LX-6C28BS-F30U — Entry-level Midi Tower (для мультимедийных ПК)
  • Compucase LX-6CN3-AF30U — Entry-level Midi Tower (для стандартных ПК)
  • Compucase LX-BS-AF30U — Mini ( mATX ) Tower
  • Compucase LX-V30-20U-2i — FlexATX Tower/Desktop

Основное, чем корпуса отличаются друг от друга (помимо их предназначения) — блоки питания [характеристика уровня шума блоков питания приводится, опять же, в терминах производителя]:

Корпус БП Примечание
CI-6920B-35DU HEC-350VDPT Low noise, 350 Вт
LX-6812-30ARU HEC-300ARPT/S(SLN) Super Low Noise, 300 Вт
LX-6A21S-30SU HEC-300LRPT/S(SLN) Ultra Low Noise, 300 Вт
LX-6C28BS-F30U HEC-300ARPT/F Low Noise, 300 Вт
LX-6CN3-AF30U
LX-6K28BS-AF30U
LX-V30-20U-2i HEC-200SRAT Low Noise, 200 Вт

Согласитесь, достаточно «разношерстная» компания, поэтому было принято решение провести описание корпусов, сгруппировав их по их назначению, в первой части обзора мы рассмотрим модели

  • LX-6K28BS-AF30U
  • LX-6CN3-AF30U
  • LX-6C28BS-F30U
  • LX-6812-30ARU

Забегая вперед, отметим, что четвертый упомянутый в списке корпус, LX-6812-30ARU, попал в эту категорию лишь по той причине, что является типовым для настольных ПК решением, и по внешнему виду не отличается от стандартных корпусов, чего не скажешь об оставшихся трех моделях, в чем вы сможете убедиться сами.

Итак, подводя промежуточный итог, определимся с порядком обзора корпусов первой четверки: первым пойдет LX-6CN3-AF30U, поскольку LX-6K28BS-AF30U и LX-6C28BS-F30U практически идентичны по внешнему виду, и логичнее рассматривать их вместе, во вторую очередь, с вашего позволения. Завершит первую часть обзора модель LX-6812-30ARU.

LX-6CN3-AF30U

Технические характеристики:

  • Форм-фактор — Midi Tower (Entry-level Midi Tower в терминологии производителя)
  • Размеры — 190 × 410 × 450 мм
  • Вес — 7,6 кг
  • Толщина металла ~ 0,7 мм
  • Посадочные места под дополнительные вентиляторы — 1 (80 мм) на задней панели
  • Слоты расширения — 7
  • Отсеков 5,25 дюйма — 4, 3,5 дюйма — 4 (2 внешних)

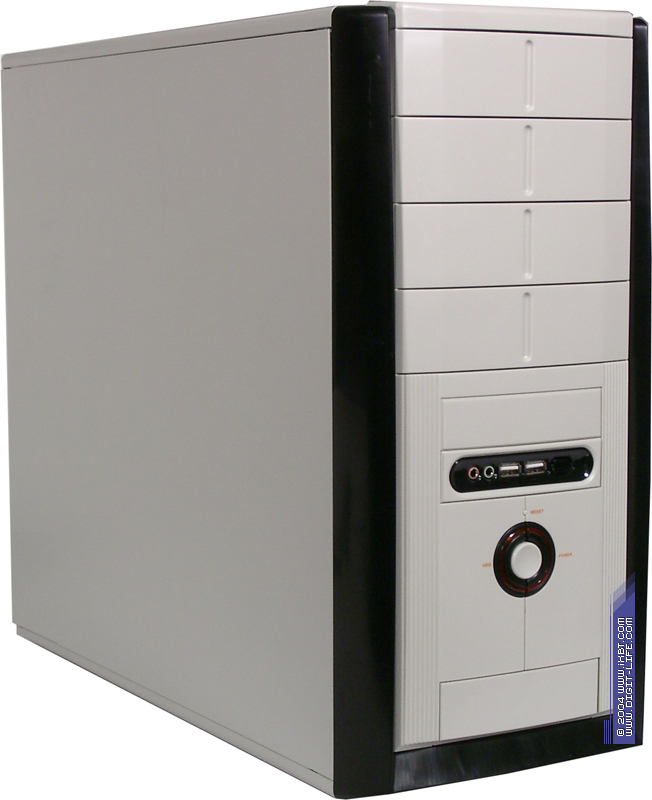

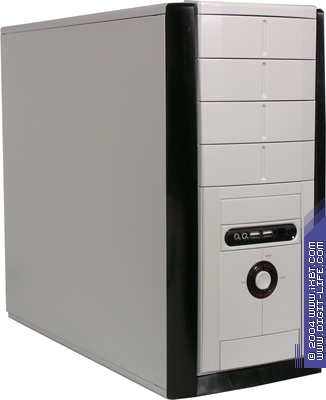

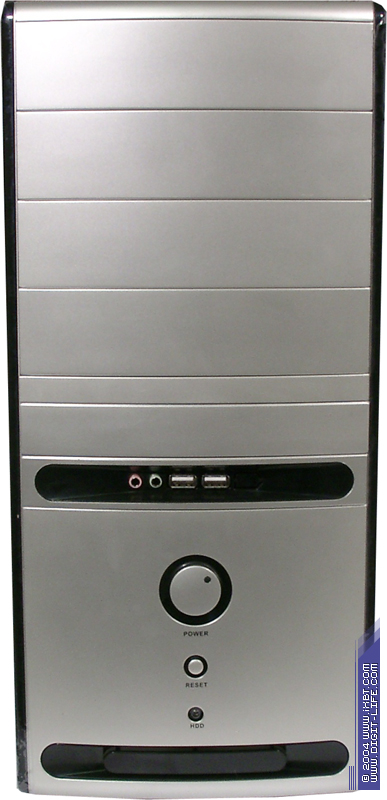

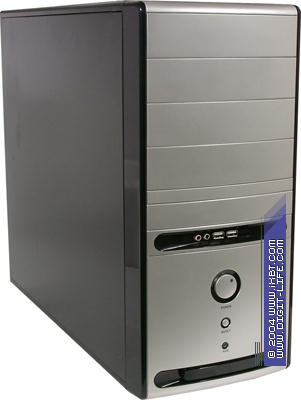

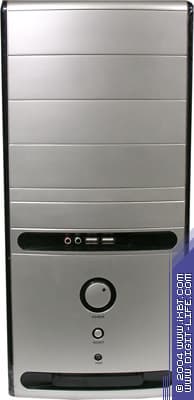

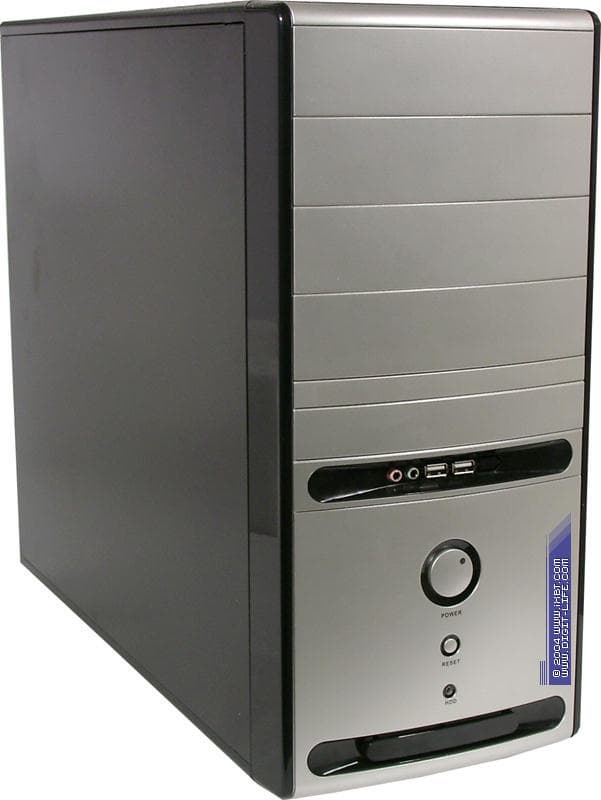

Дизайн и внешний вид

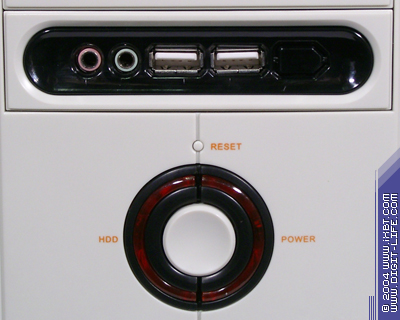

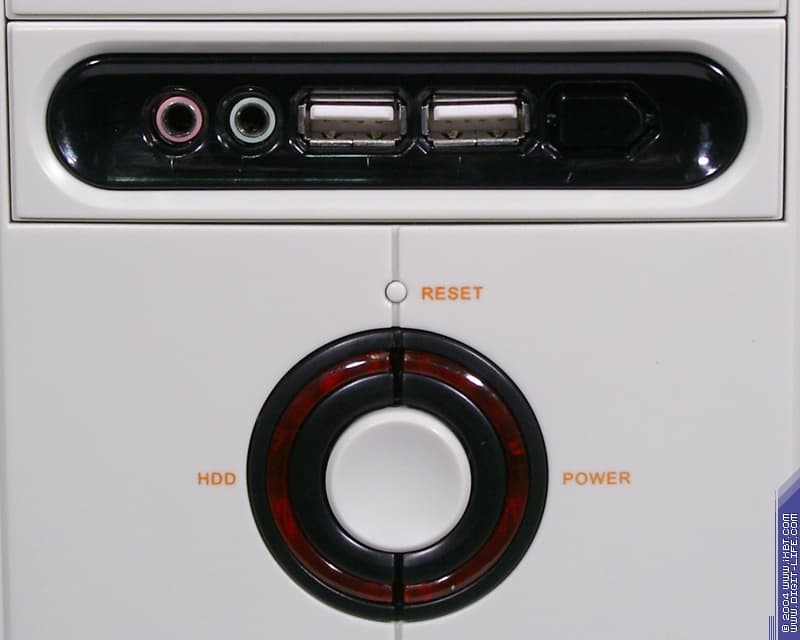

«Центр управления» блока традиционно включает в себя кнопку включения/выключения питания (центр окружности) и кнопку «Reset», «спрятавшуюся» немного выше. Слева и справа от кнопки управления питанием расположены индикаторы активности жесткого диска и наличия питающего напряжения. Чуть выше расположены аудиоразъемы и два разъема USB.

Стоит обратить внимание на то, что колодка с USB/audio-выходами размещена в одном из двух внешних посадочных мест под 3,5-дюймовые дисководы, так что, несмотря на маркировку «карманов» (см. раздел «Внутреннее устройство»), в системе можно установить только один накопитель на гибких магнитных дисках.

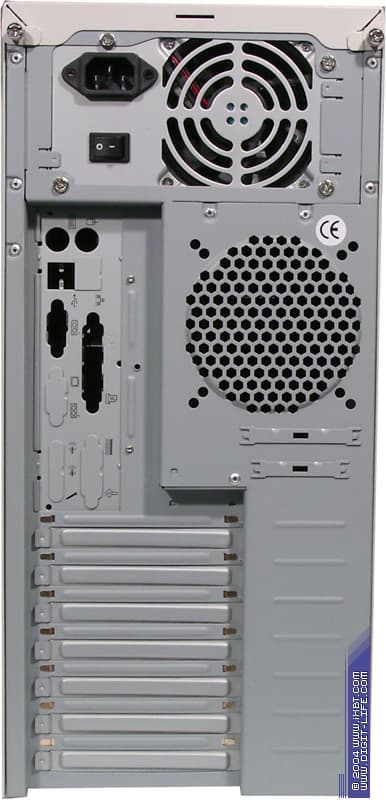

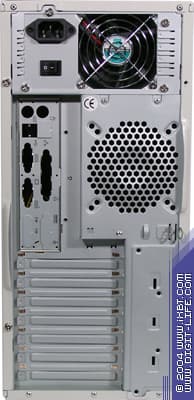

Задняя панель корпуса не отличается от задней панели стандартных корпусов: 7 слотов под карты расширения материнской платы, «заглушка» под основные разъемы системной платы, решетка устанавливаемого дополнительно [пользователем] выводящего (80×80×25 мм) вентилятора.

Внутреннее устройство

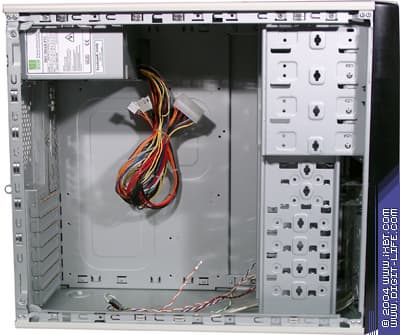

Вероятно, читатели, ознакомившиеся с предыдущими обзорами корпусов, поняли, что «больным местом» автора является жесткий диск с установленным на него блоком охлаждения из двух вентиляторов, соответственно, внутреннее устройство корпусов оценивается с этой точки зрения. Корпус LX-6CN3-AF30U обладает тем самым преимуществом, что имеет шесть посадочных мест для 3,5-дюймовых накопителей (два из них, судя по маркировке «FDD», отведено под НГМД) и четыре посадочных места под 5,25-дюймовые накопители.

Все четыре посадочных 5,25-дюймовых места являются внешними, что позволяет установить в системе не только пишущий (CD-RW) и читающий (CD-R) приводы, но и, например, два rack'а.

В лучших традициях современного «блокостроения» [да простит мне редактор этот термин] панель для крепления системной платы различных форм-факторов имеет соответствующие подписи.

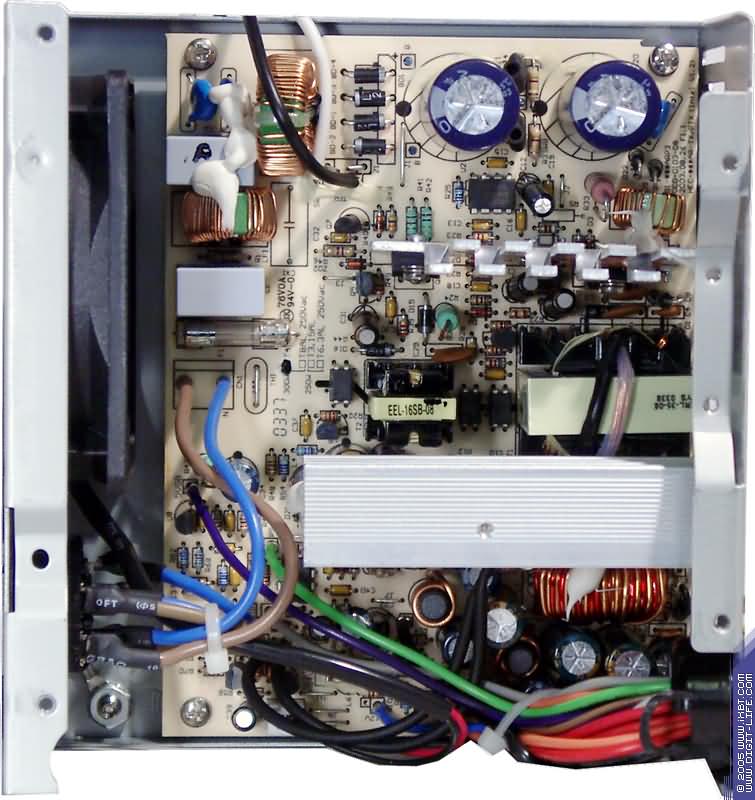

Блок питания

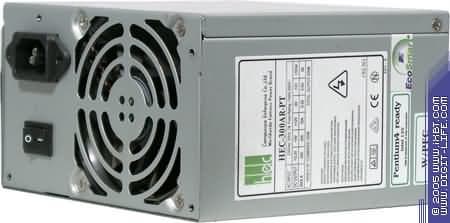

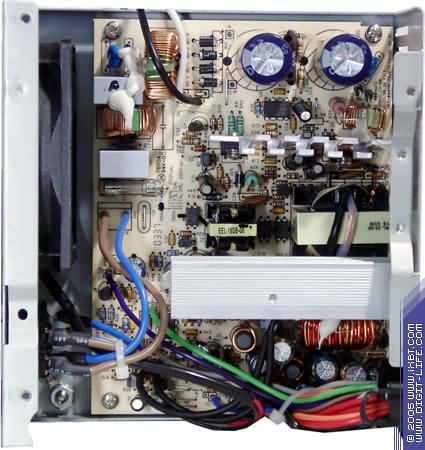

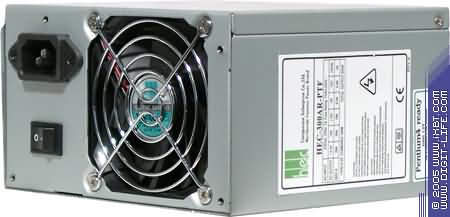

Корпус поставляется с блоком питания 300 Вт, о чем уже упоминалось в начале обзора. В данном случае это модель HEC-300ARPT/F:



Входное напряжение 230 В, 50/60 Гц
Выходное напряжение +3,3 В +5 В +12 В -5 В -12 В +5 sb
Макс. ток (А) 28 30 15 0,5 0,8 2
Макс. мощность +5 и +3,3 В — 180 Вт, суммарная — 300 Вт

Коль скоро пошла речь о блоках питания, кратко рассмотрим характеристики данного узла, а именно, стабильность выходных напряжений по основным шинам (+3,3/+5 и +12 В), а также пульсации на данных шинах. Согласно ATX12V Power Supple Design Guide версии 2.01 от июня 2004 года, величина колебаний и пульсаций (периодические или произвольные сигналы в диапазоне частот 10 Гц-20 МГц) выходных напряжений в зависимости от шины выглядит так:

Выход Макс. пульсации (mVpp)
+12V1 120
+12V2 120
+5V 50
+3,3V 50
-12V 120
+5Vsb 50

Отметим, что в настоящее время спецификацией ATX (версия 2.2) предусмотрены следующие допуски по отклонению напряжения по каждой из шин от номинала:

Выход Предел отклонения (%)
+12 V1 ±5
+12 V21
+5 V
+3,3 V2
-12 V ±10
-5 V (если используется) ±10
+5 Vsb ±5

1 при пиковой нагрузке отклонения выходного напряжения +12 В могут составлять ±10%
2требуется устойчивое питание на основном разъеме и разъеме S-ATA (если используется).

Что касается стабильности выходных напряжений, то было решено использовать таблицу, по которой в руководстве по разработке БП предлагается выяснять КПД блоков. Блоки питания в нашем случае — стандартные, 300-Вт, так что, с одной стороны, «нормативы» для низкой, типичной и полных нагрузок по разным шинам уже есть в спецификации, а с другой стороны, указанные в ATX12V Power Supple Design Guide 2.01 значения достаточно «щадящие», то есть, шансы сжечь блок, параметры которого, скажем, завышены производителем, снижаются. Итак, вот таблица:

Таблица нагрузок для измерения КПД
  +12 V1 +12 V2 +5 V +3,3V -12V +5Vsb
300 Вт блок (А)
Полная 7 12 8 7,5 0,2 1,0
Типичная 4 8 3 4 0,1 1,0
Низкая 2 2 0,5 1,5 0,0 1,0

А вот и результаты замеров:


CH1 — кривая +12 В, CH2 — кривая +5 В.

+12 В

+5 В

Отчетливо заметны краткосрочные выбросы — от 130 до 150 мВ по шине +12 В, что уже не укладывается в указанные в ATX12V Power Supple Design Guide и 50 мВ по шине +5 В, что находится в предельных допустимых значениях. Даже на приведенных графиках заметно, что помехи имеют четко выраженный периодический характер.

Стабильность выходных напряжений проверялась следующим образом: каждая из шин нагружалась от минимума, приведенного в таблице, до максимума с шагом изменения тока 1А/µс, нагрузка всех шин происходила одновременно, то есть, была сымитирована ситуация с минимальной, типичной и полной нагрузкой (в терминах PSDG). Нагрузка гонялась в цикле в течение двух часов, замеры проводились 5 раз, приведенные ниже данные — усредненный результат по пяти замерам. Результаты проверки стабильности напряжений: минимальное значение по шине +12 В, зафиксированное в ходе замеров, составило 11,39, а максимальное — 11,91 В, по шине +5 В минимальное значение — 4,64, максимальное — 5,09 В, по шине +3,3 В — 2,99 и 3,29 В соответственно. Напомним, что, согласно PSDG, отклонения выходного напряжения +12/+5/+3,3 В могут составлять ±5% (+11,40~+12,60 В, +4,75~+5,25 В и +3,14~3,47 В), но с двумя оговорками: во-первых, при пиковой нагрузке шины +12 В отклонения могут составлять до 10%, во-вторых, в спецификации ATX ужесточено требование по допустимым пределам отклонения напряжения по 3,3 В: ±4% вместо ±5, упомянутых в Power Supply Design Guide). По шинам +5 и +3,3 В блок явно «провалился».

LX-6K28BS-AF30U и LX-6C28BS-F30U

Как уже отмечалось выше, внешне оба корпуса являются «близнецами-братьями», тем не менее, у них имеются серьезные отличия, касающиеся системы циркуляции воздуха, о чем мы еще упомянем. Не стоит забывать и о том, что корпуса — разных форм-факторов: LX-6K28BS-AF30U — mATX MiniTower, в то время как LX-6C28BS-F30U — полноразмерный ATX Midi Tower.

Технические характеристики LX-6K28BS-AF30U:

  • Форм-фактор — mATX MiniTower
  • Размеры — 180 × 375 × 390 мм
  • Вес — 7,7 кг
  • Толщина металла ~ 0,8 мм
  • Слоты расширения — 4
  • Места для установки дополнительных вентиляторов — 1 на задней панели (под воздухоотводным коробом)
  • Посадочные места 5,25 дюйма — 2 внешних, посадочные места 3,5 дюйма — 2 внешних, 1 внутреннее

Технические характеристики LX-6C28BS-F30U:

  • Форм-фактор — ATX Midi Tower
  • Размеры — 190 × 410 × 450 мм
  • Вес — 5,8 кг
  • Толщина металла ~ 0,8 мм
  • Слоты расширения — 7
  • Посадочные места 5,25 дюйма — 4 внешних, посадочные места 3,5 дюйма — 2 внешних, 4 внутренних

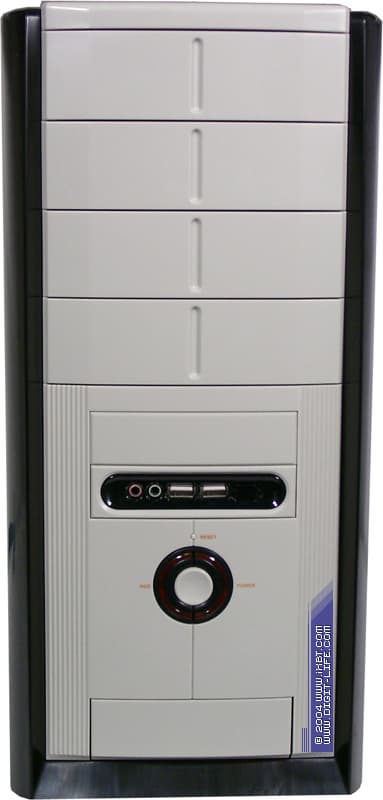

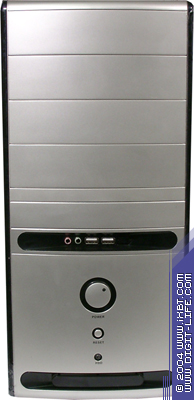

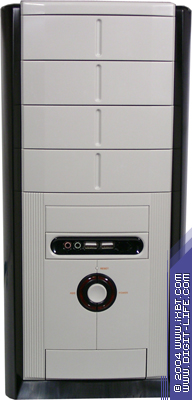

Дизайн и внешний вид

Самая верхняя — кнопка включения/выключения питания (с соответствующим индикатором), ниже — кнопка «Reset», под которой расположен индикатор активности жесткого диска. Что обращает на себя внимание, так это посадочное место колодки с аудиоразъемами и разъемами USB: оно и еще одно, расположенное выше (под НГМД), отделены от четырех внешних посадочных мест под 5,25-дюймовые приводы декоративной вставкой. Другими словами, посадочное место под НГМД определено жестко; впрочем, такое расположение достаточно разумно и не может нарушить «эстетической завершенности» панели.

Внутреннее устройство

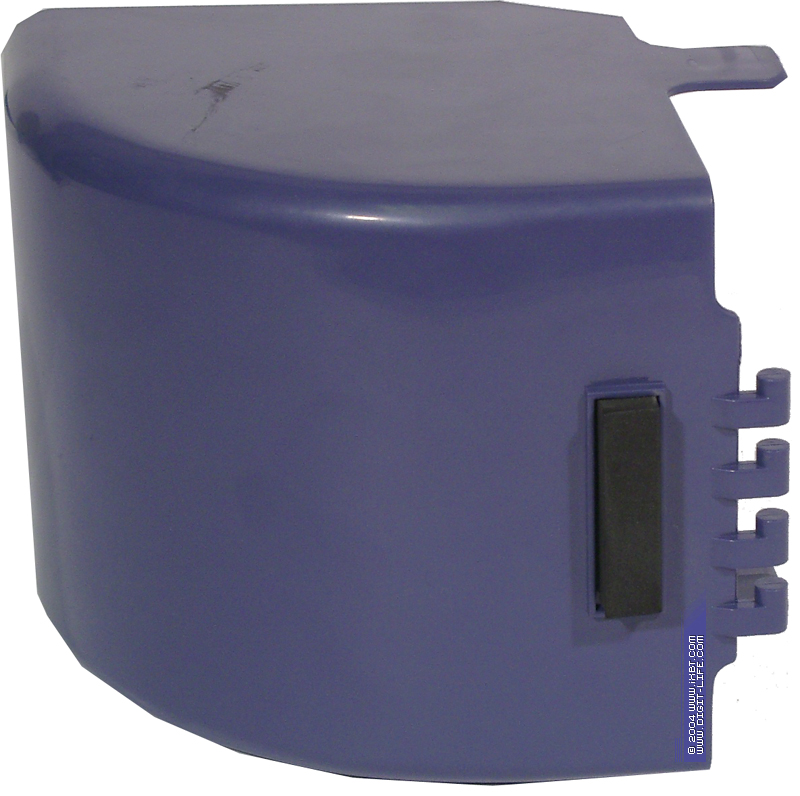

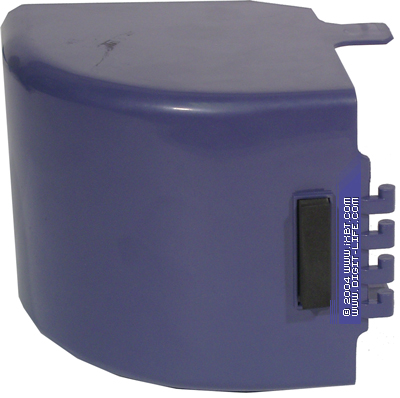

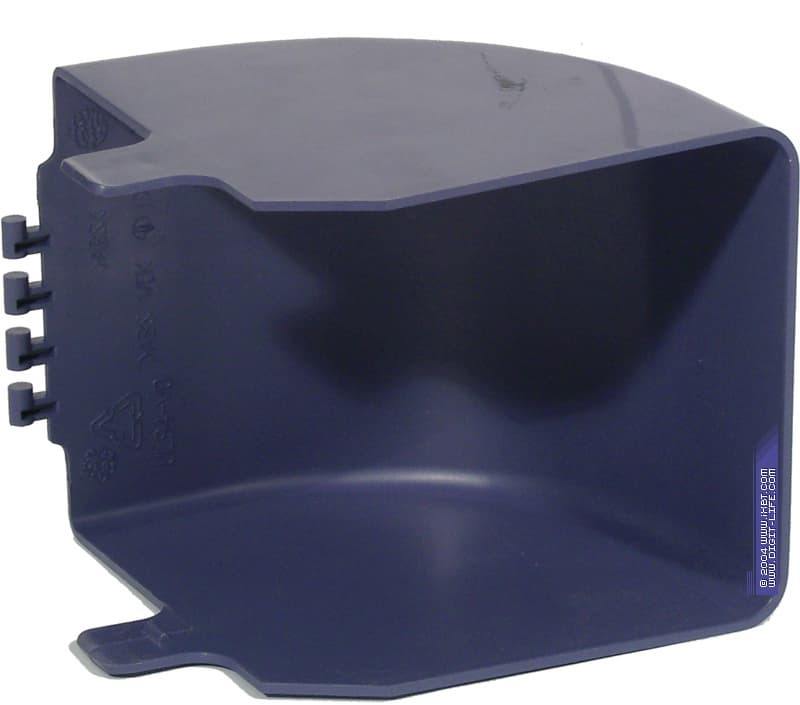

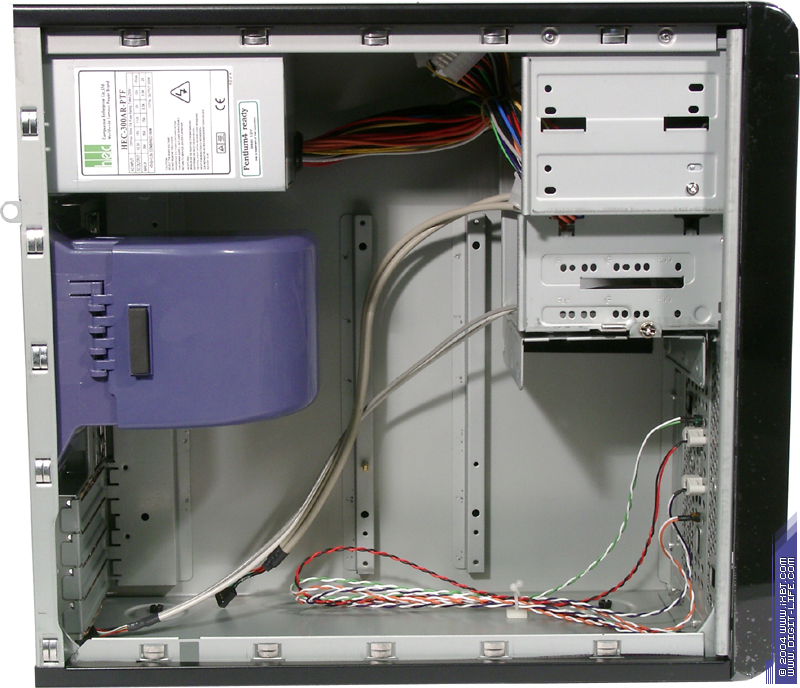

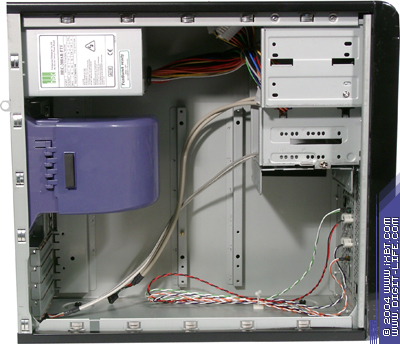

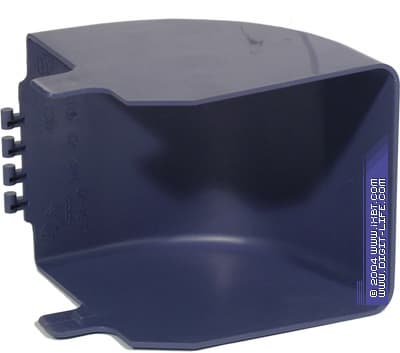

Теперь — об упомянутой системе циркуляции воздуха: модель LX-6K28BS-AF30U (готов спорить, литеры «AF» в названии означают «Advanced Fan») имеет посадочное место под короб для отвода воздуха от процессора:

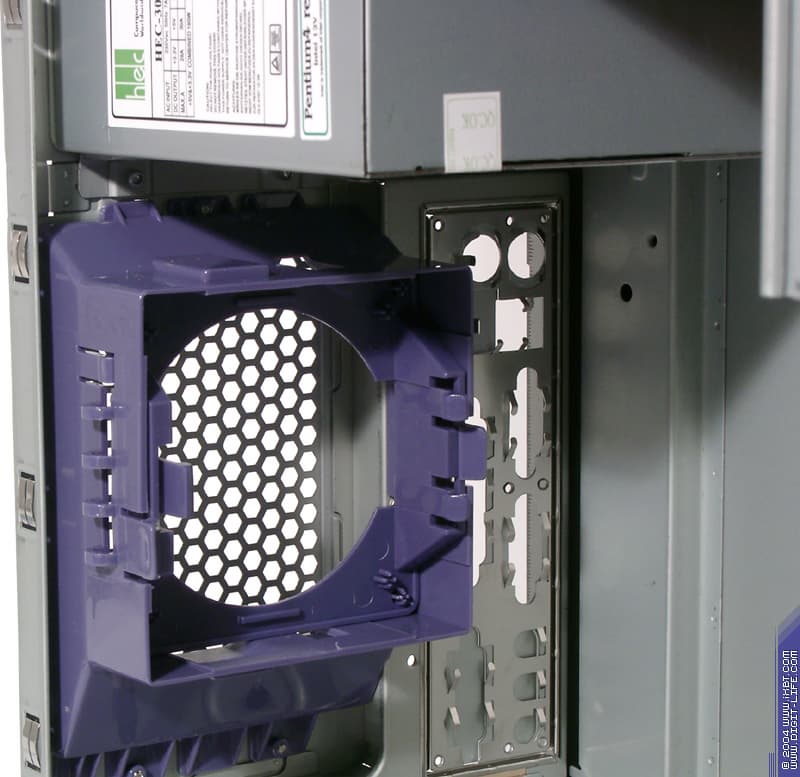

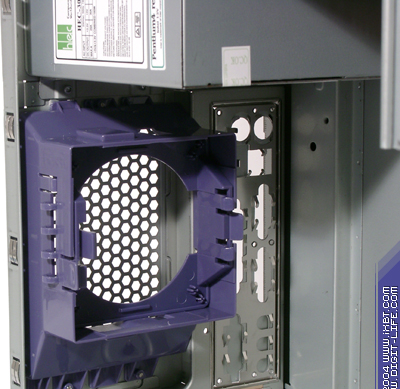

Под коробом предусмотрено посадочное место для вытяжного вентилятора (80 мм). Короб крепится к соответствующему посадочному месту на внутренней стороне корпуса:

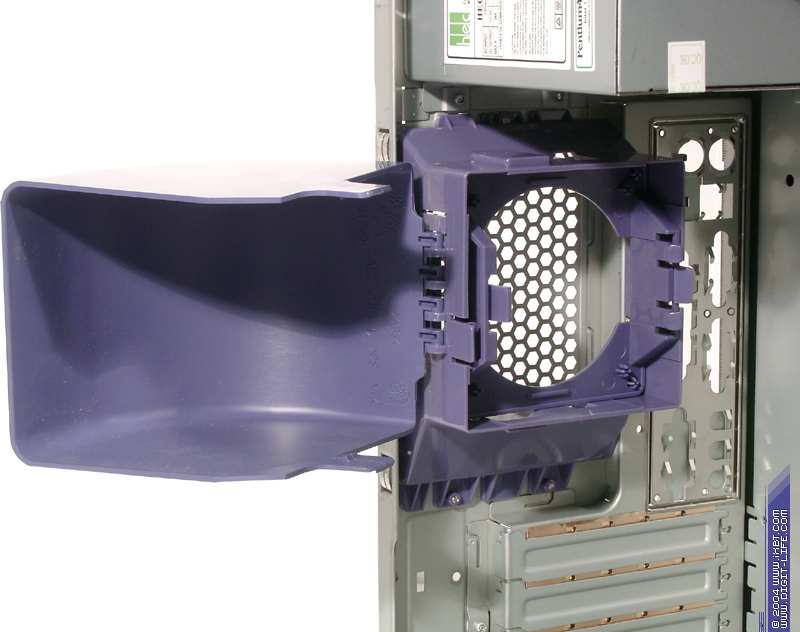

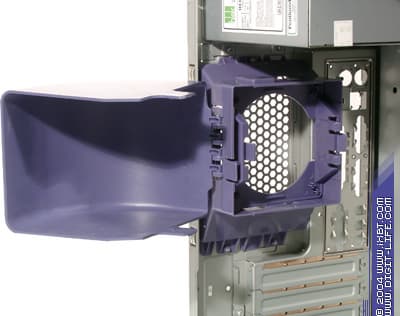

Как видно на фото, короб имеет определенную степень свободы:

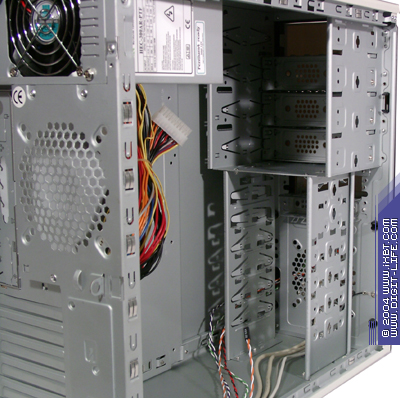

Cтоит обратить внимание на «карманы» LX-6K28BS-AF30U и LX-6C28BS-F30U: несмотря на то, что корзины под 5,25 дюймовые и 3,5 дюймовые накопители имеют жесткое крепление к раме, имеется возможность установки съемного «кармана» 3,5 дюймового накопителя, который крепится к основным барашковым винтом.

Блок питания

Обе модели корпусов поставляются с одинаковым блоком питания, HEC-300ARPT/F (как и первая рассмотренная модель).

LX-6812-30ARU

Технические характеристики:

  • Форм-фактор — Midi Tower
  • Размеры — 197 × 419 × 430 мм
  • Вес — 7,2 кг
  • Толщина металла ~ 0,8 мм
  • Посадочные места под дополнительные вентиляторы — 1 сзади (80/90 мм) и 1 спереди (80 мм)
  • Слоты расширения — 7

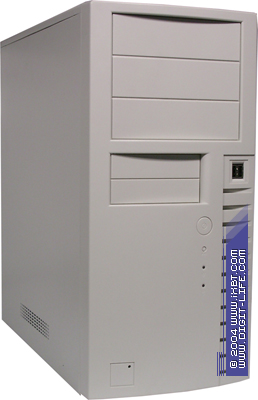

Дизайн и внешний вид

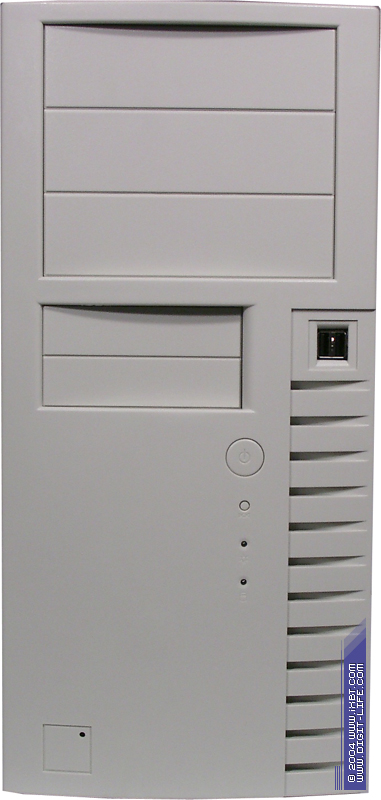

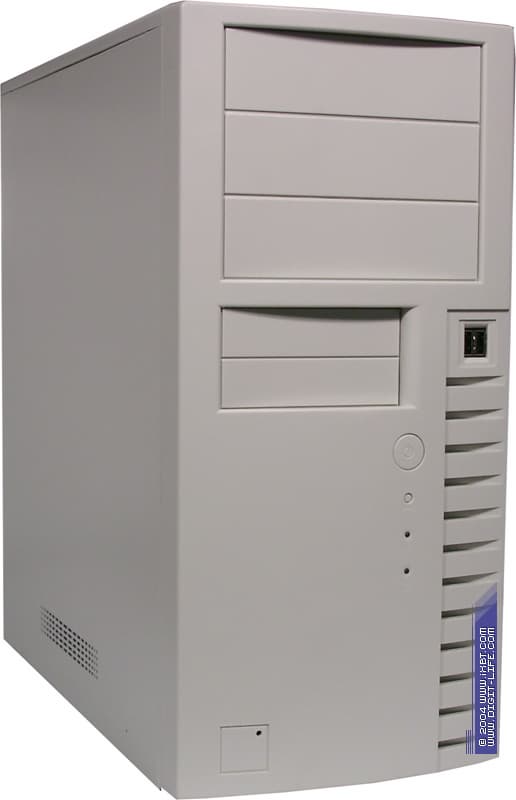

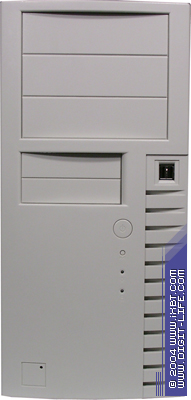

Вот типичный пример того, что называется «рабочая лошадка» — никаких особых «украшений». Тем не менее, корпуса этой модели прошли тщательную проверку со стороны Intel и ряда других производителей. На передней панели — ничего отвлекающего от офисно-делового стиля: кнопка включения/выключения питания, миниатюризированная кнопка «горячего пуска», «Reset», индикаторы подачи питания и активности жесткого диска, разъемы USB-портов.

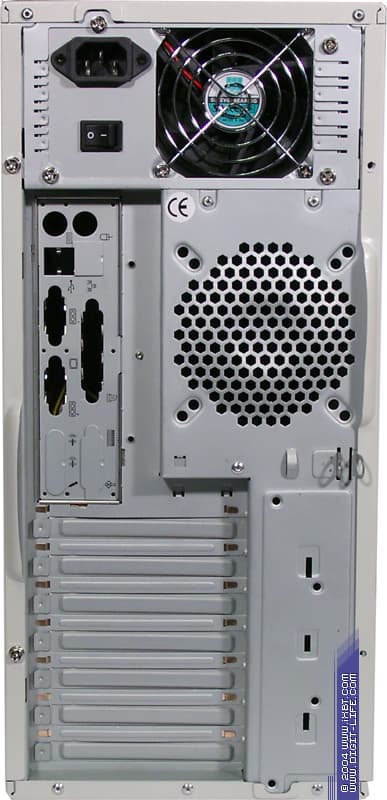

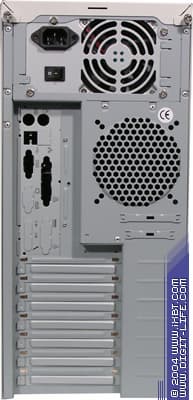

Задняя панель — стандартная: посадочные места под 7 карт расширения, заглушка под разъемы системной платы, решетка устанавливаемого дополнительно [пользователем] выводящего (80x80x25 мм) вентилятора.

Отличительной особенностью корпуса может считаться и метод крепления компонентов: для снятия боковых панелей необходимо сначала снять верхнюю панель, которая имеет разъем под «ушко» для навесного замка (впрочем, эта деталь присутствует у всех четырех корпусов, но если у LX-6CN3-AF30U, LX-6K28BS-AF30U и LX-6C28BS-F30U она расположена на левой боковой стойке шасси, то у LX-6812-30ARU — в силу инженерных особенностей — сверху [на приведенном фото явно видна прорезь в торцевой части верхней панели]).

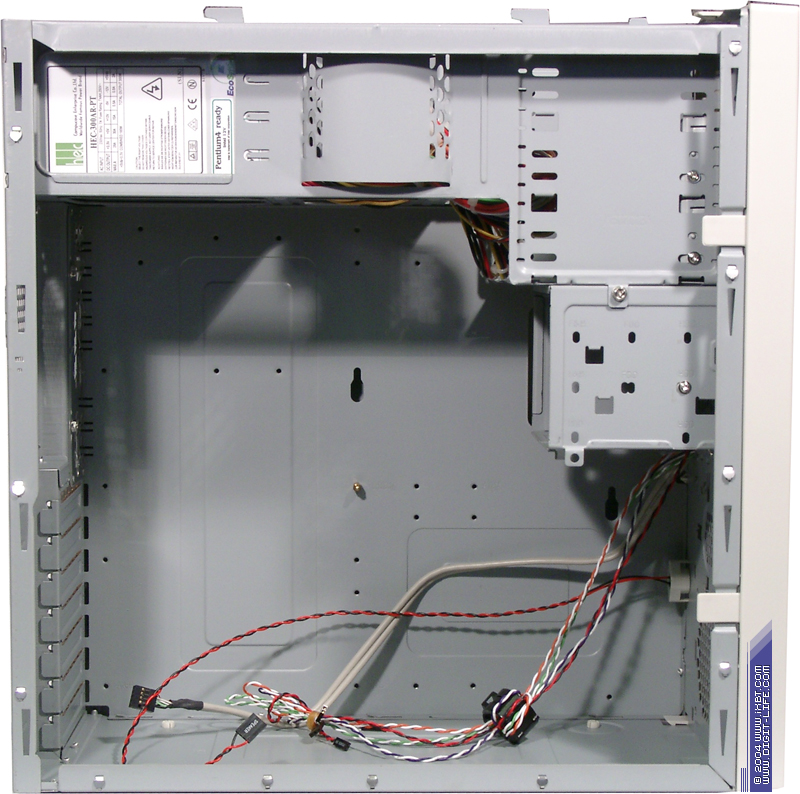

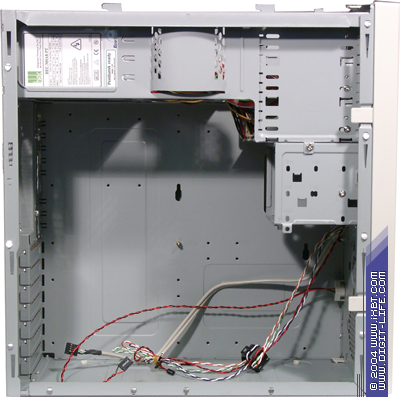

Внутреннее устройство

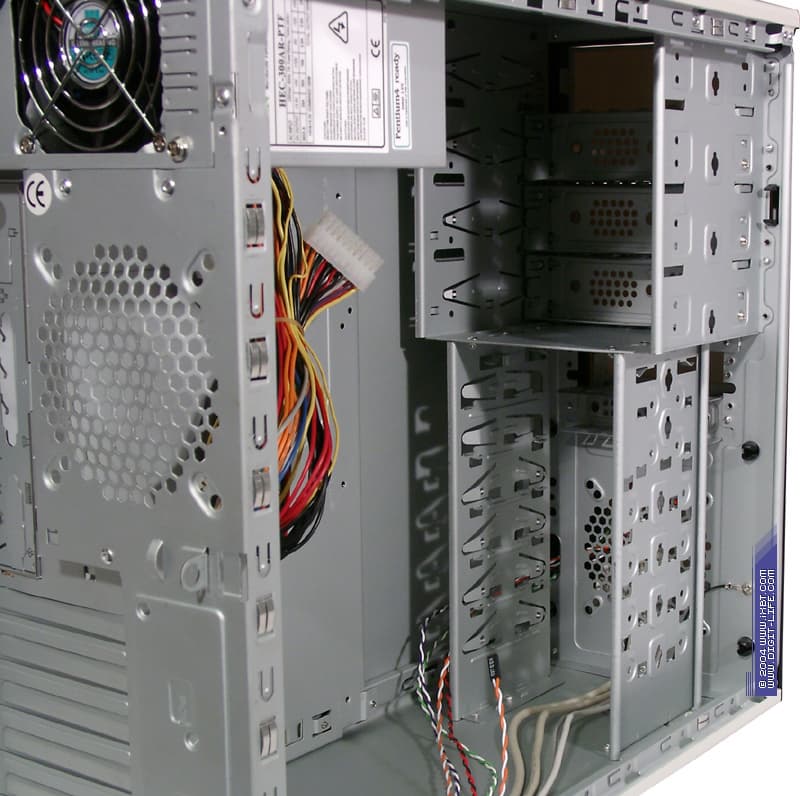

В отличие от рассмотренных ранее моделей, данный блок питания оснащен «карманом» только для двух 3,5-дюймовых накопителей.

Блок питания

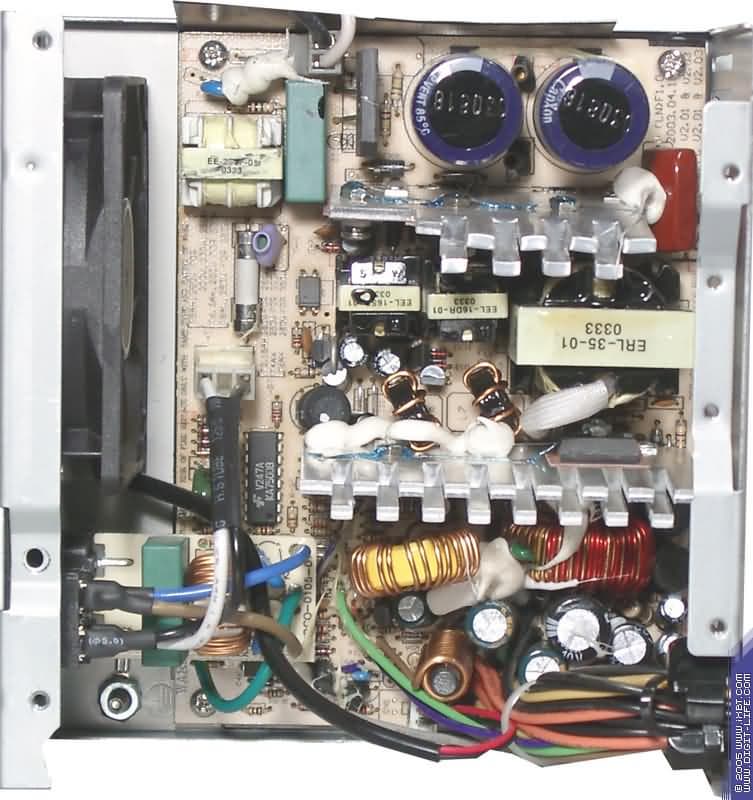

Данный корпус поставляется с блоком питания HEC-300ARPT/S(SLN):

Входное напряжение 180-264 В, 47-63 Гц
Выходное напряжение +3,3 В +5 В +12 В -5 В -12 В +5 sb
Макс. ток (А) 28 30 15 0,5 0,8 2
Макс. мощность +5 и +3,3 В — 180 Вт, суммарная — 300 Вт

Данный корпус поставляется с блоком питания HEC-300ARPT/S(SLN):





CH1 — +12 B, CH2 — +5 B

Рассмотрим стабильность выходных напряжений. По шине +12 В минимальное полученное значение составило +11,31 В, максимальное — +11,95 В. По результатам замеров минимальное напряжение, зафиксированное на шине +5 В равняется +4,67 В, максимальное — +5,08 В, на шине +3,3 В — +2,98 и 3,26 В соответственно. Слабые шины — +5 и +3,3 В.

Выводы

Рассмотренные модели в меру стильные, отличающиеся от стандартных, используемых, скажем, для сборки тестовых стендов, рядом внешних «украшений». Корпуса могут использоваться для сборки систем с достаточно большим количеством комплектующих — в зависимости от потребностей пользователя и планов эксплуатации готовых решений. Модель LX-6K28BS-AF30U, благодаря теплоотводному коробу, помимо всего прочего, позволяет чуть меньше заботиться о выводе из корпуса выделяемого элементами тепла и способна обеспечить качественное охлаждение внутренностей системы благодаря изолированию тепла от процессора. Тем не менее, стоит обратить внимание на использование комплектующих с высоким энергопотреблением, поскольку при максимальной нагрузке блоки питания не способны удерживать выходные напряжения в рекомендуемых PSDG рамках, но — что правда — то правда, во время тестов шума работы от вентиляторов блоков питания слышно не было.

Автор приносит извинения компании SVEGA и Вадиму Мишель лично за затяжную подготовку обзора, вызванную подбором оборудования

Продолжение следует…


Корпуса для обзора предоставлены компанией SVEGA
