Экспресс-обзор Wave Master TAC-T01

стильный корпус для Athlon FX



Думаю, среди читателей гораздо больше специалистов по корпусам для ПК, чем можно себе предположить, поэтому вводную часть хотелось бы в первую очередь посвятить тем, кто либо только начинает знакомиться с корпусами, либо же пытается систематизировать имеющиеся сведения.

О корпусах для ПК спорят, в отличие от вкусов. Все нижесказанное, во избежание возможных недоразумений, предлагаю считать моим личным мнением.

Теория: классификация корпусов

Итак, корпуса делятся на вертикальные и горизонтальные. Первые, в свою очередь, представлены моделями microtower, minitower, miditower и full tower, они же — big tower, super big tower и file-server (в данном случае мы не рассматриваем barebone-системы). Различаются они по количеству имеющихся отсеков для установки оптических приводов/жестких дисков (и, соответственно, высоте), внутренней компоновке. Забегая вперед, хотелось бы отметить, что есть корпуса, поставляющиеся с блоками питания, а есть решения без оных.

Тип корпуса Количество 5,25-дюймовых отсеков Количество 3,5-дюймовых отсеков
microtower 1 2
minitower 2 2+1 внутренний для жесткого диска
miditower 3-4 2
full tower/big tower 5-6 и до 2 внутренних 1-2 и 2-4 внутренних
super big tower практически не отличается от big tower, но имеет 2-3 дополнительных монтажных рамы для 5,25-дюймовых приводов
file-server 8-10

Горизонтальные корпуса, представленные на рынке на сегодняшний день, делятся на полноразмерные и slim (компактные).

Корпус Системная плата 5-дюймовых отсеков 3,5-дюймовых отсеков Высота
Полноразмерный AT/ATX 2 1-2 150 мм
Slim Специализированная, с переходником под установку карт расширения 1-2 1 110 мм

Помимо жестко реализованных посадочных мест под 3,5-дюймовые диски вертикальные корпуса могут иметь дополнительные съемные «карманы».

Те, кто собирал себе ПК самостоятельно, наверняка встречались с неудачной компоновкой элементов внутри корпуса: так, например, системная плата не ставится, если не снять блок питания (он же может мешать нормальной установке памяти), кулер процессора упирается в компоненты системной платы или блок питания, установка жесткого диска в «штатное» посадочное место требует предварительного отсоединения шлейфов уже имеющихся устройств и т.п. Казалось бы, решение проблемы очевидно — нужен корпус, в котором было бы много свободного места, однако и тут возникает проблема — необходимо предварительно оценить длину шлейфов жестких дисков, порой они слишком коротки (если, например, тянутся от разъемов на плате к дискам, установленным в верхней части корпуса). Есть о чем задуматься. Теперь представьте, насколько непросто подобрать корпус для системы, собираемой на самых современных комплектующих. Например, AMD Athlon 64 FX-51 и ASUS SK8N. В общем-то, речь идет о системе, на которой тестировались процессоры AMD Athlon 64 3200+ и AMD Athlon 64 FX-51, в алюминиевом корпусе от Cooler Master, Wave Master (TAC-T01).

Cooler Master как вместилище Athlon FX

Технические характеристики:

  • Форм-фактор системных плат: micro-ATX, ATX
  • Размеры «корзинки» для системной платы — 324 × 280 × 140 мм
  • Размеры — 540 × 458 × 198 мм
  • Материал — алюминий
  • Толщина алюминиевых листов, из которых выполнен корпус — 2 мм
  • Количество посадочных мест — 5 × 3,5-дюйма, 4 × 5,25-дюйма
  • Кнопки на передней панели — Power, Reset
  • Светодиодные индикаторы — активность жесткого диска, подсветка фальш-панели
  • Вентиляторы — два 80 × 80 × 25 мм в передней панели, один — на задней, опционально — в верхней части корпуса
  • Вес корпуса без блока питания — 7,8 кг

В нашу лабораторию система пришла уже «в сборке», с блоком питания — Antec True430 (выходная мощность — 430 Вт). В базовом варианте корпус поставляется без блока питания поэтому приведем только краткое описание этого узла (без замеров показателей его работы в системе) после рассмотрения собственно корпуса.

Дизайн и внешний вид

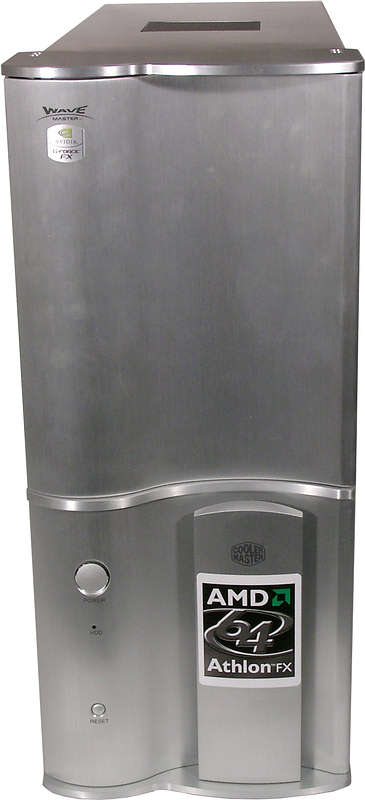

Хотя корпус предусмотрен не только для использования с современными процессорами AMD, в нашем случае платформу можно определить по наклейке «AMD Athlon FX»:

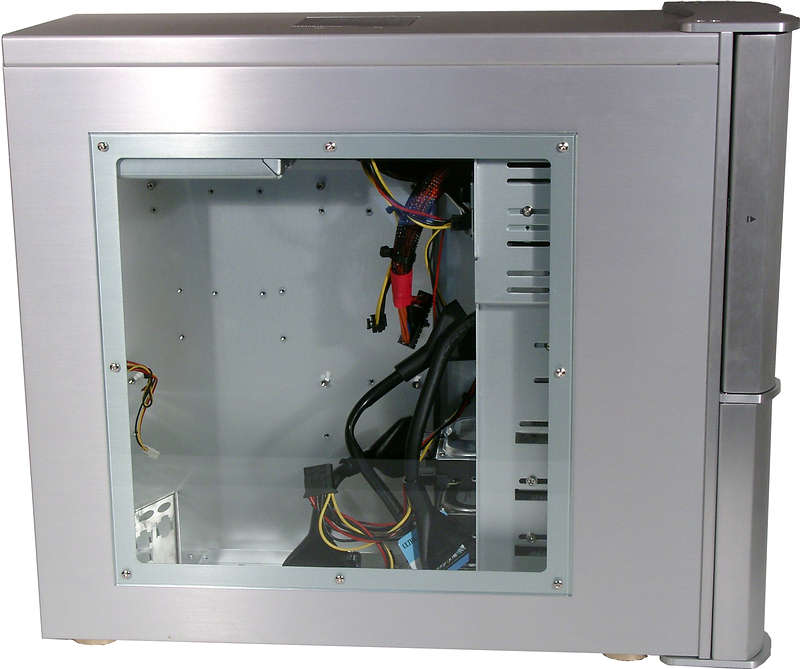

С первого взгляда становится понятно, что Wave Master достаточно просторный корпус — согласно существующей классификации, решение — miditower. Убедиться в достаточном количестве внутреннего пространства можно даже не снимая боковых панелей корпуса — в одной из них вырезано «окно», прикрытое куском акрила зеленоватого цвета.


Снимается панель легко — вместо стандартных, известных нам по «жестяным» корпусам винтов «под отвертку» в данном случае использованы винты, которые без усилий откручиваются голыми руками. Эти же винты используются и для крепления скоб карт расширения к корпусу.

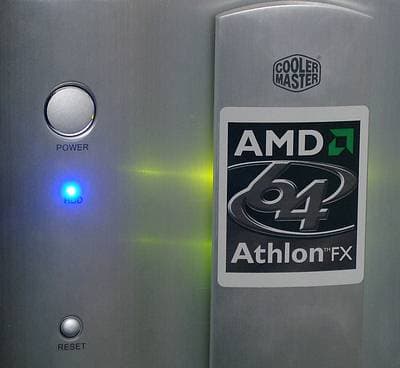

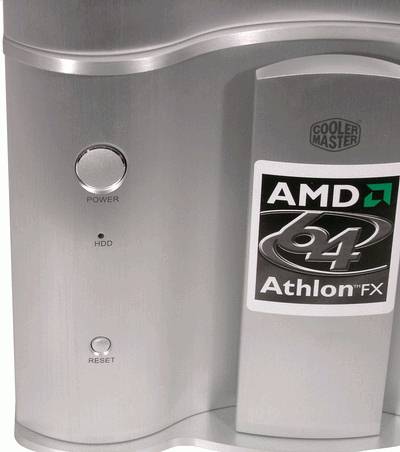

Вернемся к передней панели. Отсутствие большого числа светодиодных индикаторов абсолютно не мешает — при включении питания начинает светиться лампа подсветки, расположенная за фальш-панелью (с наклейкой).

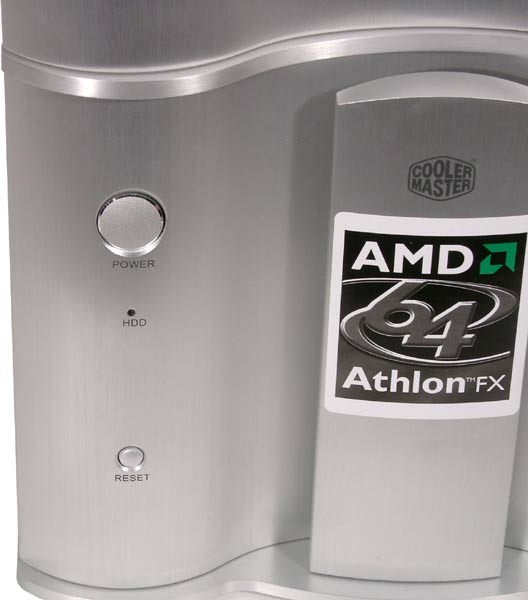

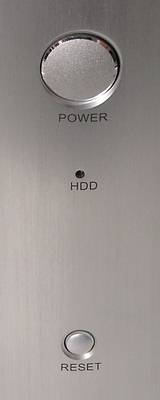

Порадовало наличие кнопки Reset — раньше ей были оснащены все корпуса, сегодня встречаются модели и без нее, что порой бывает неудобно. Верхняя часть панели представляет собой дверцу, удерживаемую в закрытом состоянии магнитом. Надо отметить, что в открытом состоянии дверца никак не фиксируется физически, а не закрывается только благодаря собственному весу. Любой, самый незначительный угол наклона поверхности, на которой стоит корпус, приводит к тому, что открытая дверца начинает закрываться сама по себе (на самом деле, это мелочь — устраняется подкладыванием чего-нибудь под ножку).

Корпус оснащен 4 ножками, в которых сделаны прорезиненные вставки, благодаря чему на столе Wave Master стоит «мягко». Хотелось бы отметить, что при перемещении корпуса по столу никаких черных отметин на нем не остается.

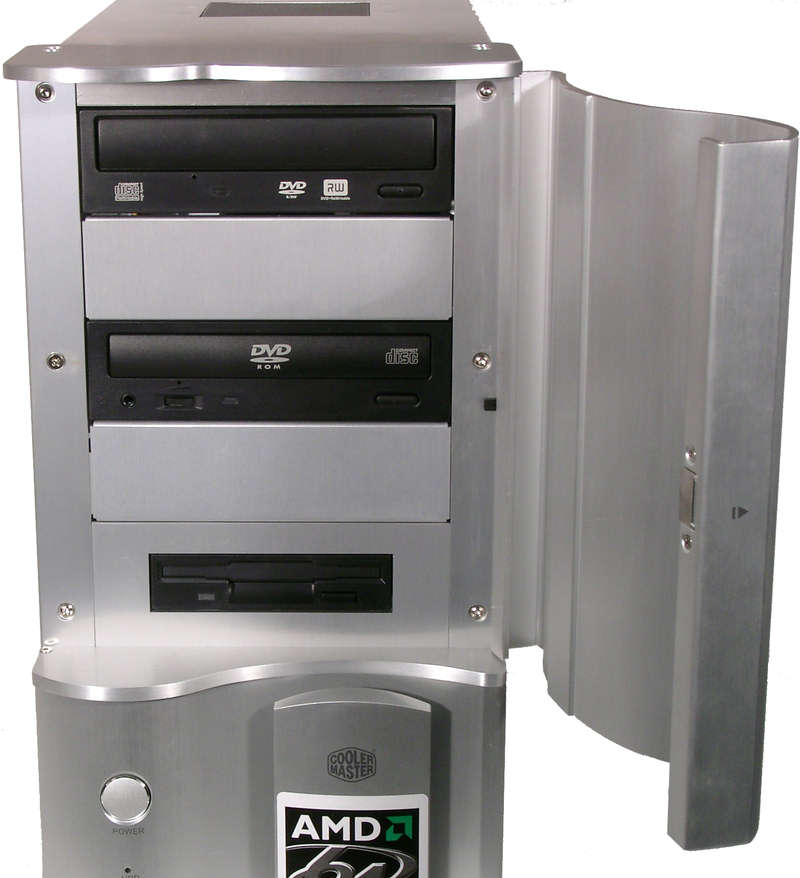

Иногда бывает так, что цвет панелей 5,25-дюймовых приводов не совпадает с цветом корпуса. Чтобы избежать этого, производители используют два решения: либо устанавливают дверцу, закрывающую блок внешних 5,25-дюймовых отсеков, либо «задвижку» — крышку, идущую по направляющим. Wave Master оснащен дверцей.

Какова доля корпусов, предусматривающих «маскировку» 5,25-дюймовых приводов отличного от корпуса цвета и не имеющих одного из указанных решений — мне неизвестно, но, похоже, что использовавшаяся когда-то только в серверах технология постепенно обживается в секторе корпусов персональных компьютеров.





Внутреннее устройство

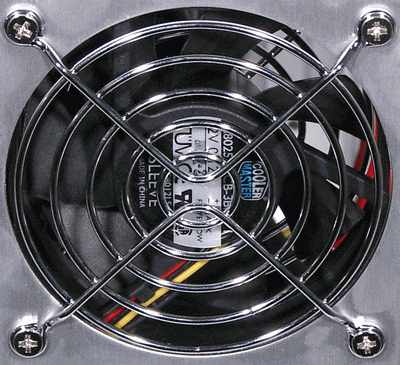

Вероятно, можно назвать еще производителей, чьи корпуса можно было бы использовать для данной платформы, но чисто субъективно, представленная система показалась мне законченным решением — в меру стильный корпус и достаточно мощная «начинка». Если бы я выбирал такой корпус для домашней системы, можно было бы отказаться от кулеров для винчестеров — на передней панели блока смонтированы два нагнетающих вентилятора Cooler Master A8025-21CB-3BN-P1 (80 × 80 × 25 мм), а на задней панели — один такой же вытяжной вентилятор.

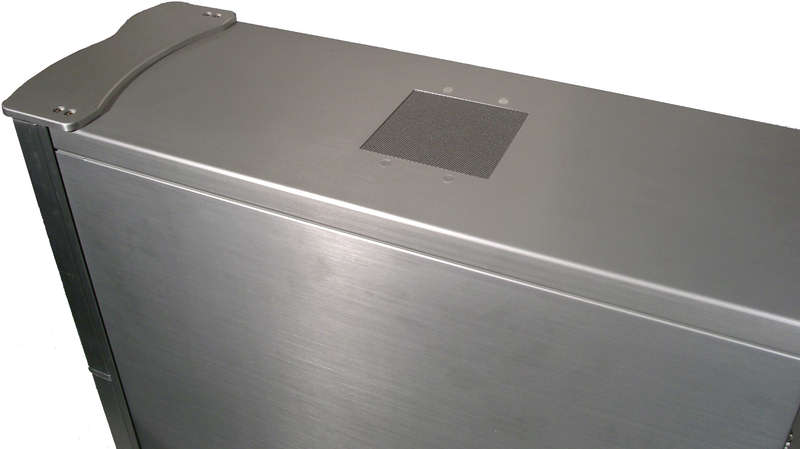

На случай, если все же температура внутри корпуса покажется высокой, в Wave Master предусмотрена возможность установки еще одного вентилятора — верхняя панель оснащена окном для 80 мм вентилятора. В представленной системе таковой отсутствует, а окно «заглушено» листом сетки с материалом, напоминающим перфорированный поролон толщиной 4-5 мм. С одной стороны, конечно, чем ниже температура внутри корпуса, тем лучше, но закрадывается подозрение, что при использовании корпуса в течение двух-четырех месяцев внутри корпуса скопится порядочное количество пыли.

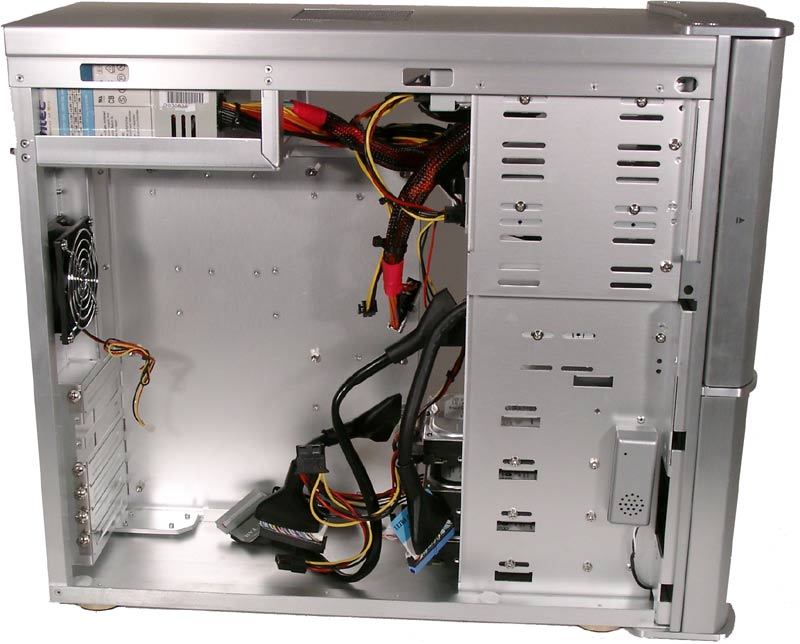

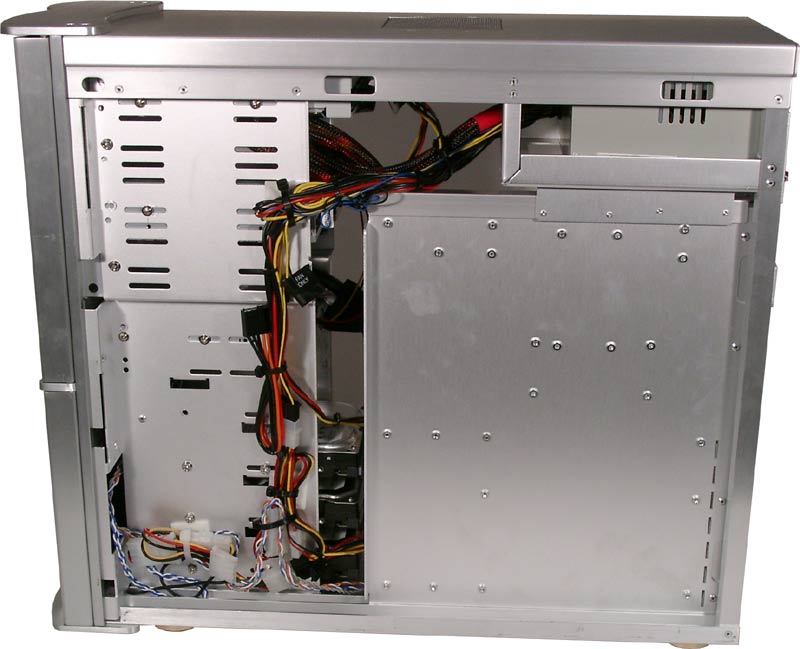

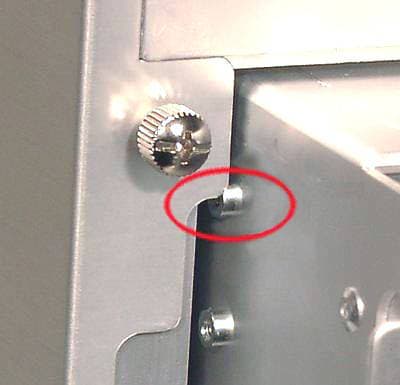

В лучших традициях современных корпусов Wave Master позволяет устанавливать плату в «корзинку», вынимающуюся из корпуса, и не прикручивать плату, путаясь в проводах блока питания. Откровенно говоря, корзинка показалась мне более надежной, чем в обычных корпусах, использующих такой же механизм. Все же алюминиевый каркас как-никак. Однако именно с корзинкой связана одна досадная недоработка — вытащить ее, не снимая второй боковой панели просто невозможно:обратная сторона крепежей системной платы в «корзинке» зацепляется за панель:


Со временем, конечно, же, уголок сточится — или сделать это можно самостоятельно, напильником.

Со снятой панелью корзинка идет по направляющим плавно, без усилия.

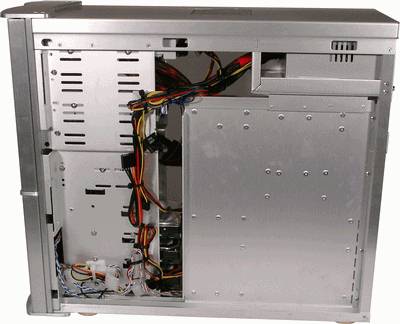

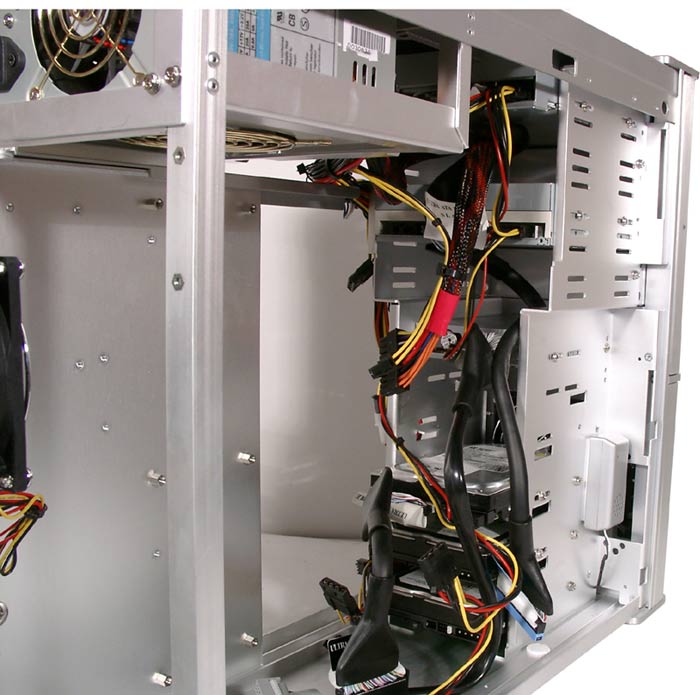

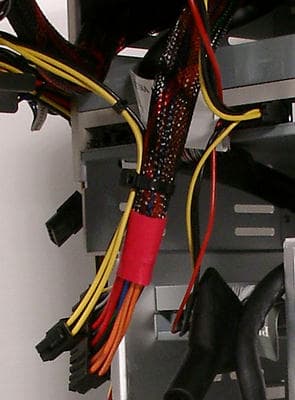

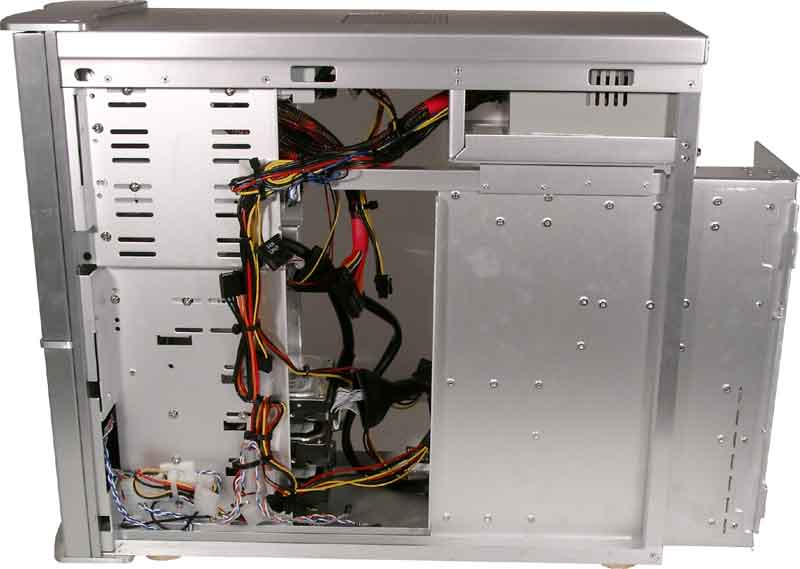

На противоположной стороне корпуса, также закрытой панелью, лишние провода БП, перехваченные стяжками, легко крепятся к свободным пазам 3,5-дюймовых и 5,25-дюймовых отсеков, причем, установке панели это также не мешает.


Блок питания

Пожалуй, теперь можно вспомнить и о блоке питания. Основной пучок шнуров, подключаемый к ATX-разъему питания платы, перехвачен пластиковой сеткой, что наводит на мысль о том, что никакой экранирующей функции это приспособление не несет. Длина пучка составляет 50 см, чего более чем достаточно при установке любой системной платы в данный корпус.

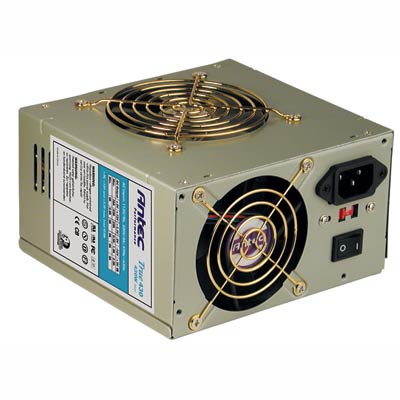

Блок питания, как видно на фото, оснащен дополнительным нагнетающим вентилятором, что создает дополнительный ток воздуха внутри блока. Палка, однако, о двух концах — нагнетая воздух в БП, вентилятор будет оттягивать его от кулера процессора, кулеру от этого будет хорошо, а вот внутренностям блока питания? Необходимо учитывать и то, что дополнительные вентиляторы, с точки зрения электротехники — вещь вредная.

Максимальная выходная мощность 430 Вт
Защита от перегрузки +5V @ < 47A
+3,3V @ < 48A
+12V @ < 18A
Ток утечки < 3,5mA @ 240 В
Размеры 150 × 140 × 86 мм
Вес 2,3 кг
Вход
Входное напряжение 115 / 230 В переменного тока
Частота 47–63 Гц
Входной ток 9,0 A при напряжении 115 В
5.0A при напряжении 230 В
КПД > 68%

Выход
  +5V -5V +12V -12V +3,3V +5V
SB
Max. Load 36A* 0,5A 20A 1,0A 28A* 2.0A
Min. Load 0A 0A 0.8A 0A 0A 0A
Load Reg. ±3% ±5% ±3% ±5% ±3% ±5%
Ripple V(p—p) 50mV 50mV 120mV 120mV 50mV 50mV
* Максимум 410 Вт

Выводы

В заключение хотелось бы суммировать все вышесказанное:

  • корпус отличает «моддинговый» дизайн
  • развитая система вентиляции, позволяет не беспокоиться о перегреве компонентов системы при использовании максимального количества накопителей — с оговоркой насчет возможного чрезмерного «запыления» внутренней части
  • возможность установки любого БП (алюминиевый короб из уголков) и, соответственно, сборки системы на любом процессоре
  • удобная «корзинка» для установки системной платы
  • дверца для «маскирования» оптических приводов

Прежде чем поставить точку…

К неудобствам (справедливости ради надо отметить, что это характерно не только для рассматриваемого корпуса) можно отнести то, что он должен располагаться только по правую руку от пользователя — абсолютно невозможно работать с оптическими приводами, если блок находится слева — пресловутая дверца перекрывает вид и диски приходится класть на приемник привода «вслепую». О том, насколько сложно не смещаясь в сторону корпуса нажать кнопку трея привода и говорить не приходится. Вот если бы дверцу можно было перевесить, как это делается в холодильниках…И еще: если кто-то (а это будет так) займется моддингом системы «вплотную» — поставит плату, слоты которой светятся в ультрафиолете, понавтыкает ламп подсветки, поставит светящиеся шлейфы, то любоваться мифическим зрелищем придется в лучшем случае — соседу слева, а в худшем — стенке или никому.

Тем, кто планирует приобретать такой корпус для личного использования стоит, по-видимому, позаботиться и о приобретении разнообразных салфеток — навроде тех, что используются для чистки мониторов и неагрессивных очищающих жидкостей, поскольку протирать корпус все же когда-то придется, а при использовании материалов, чуть жестче поролона есть вероятность возникновения малопривлекательных царапин.

Продолжение следует…
