Беспроводной PCI-адаптер стандарта IEEE 802.11g Foxconn WLL-3350

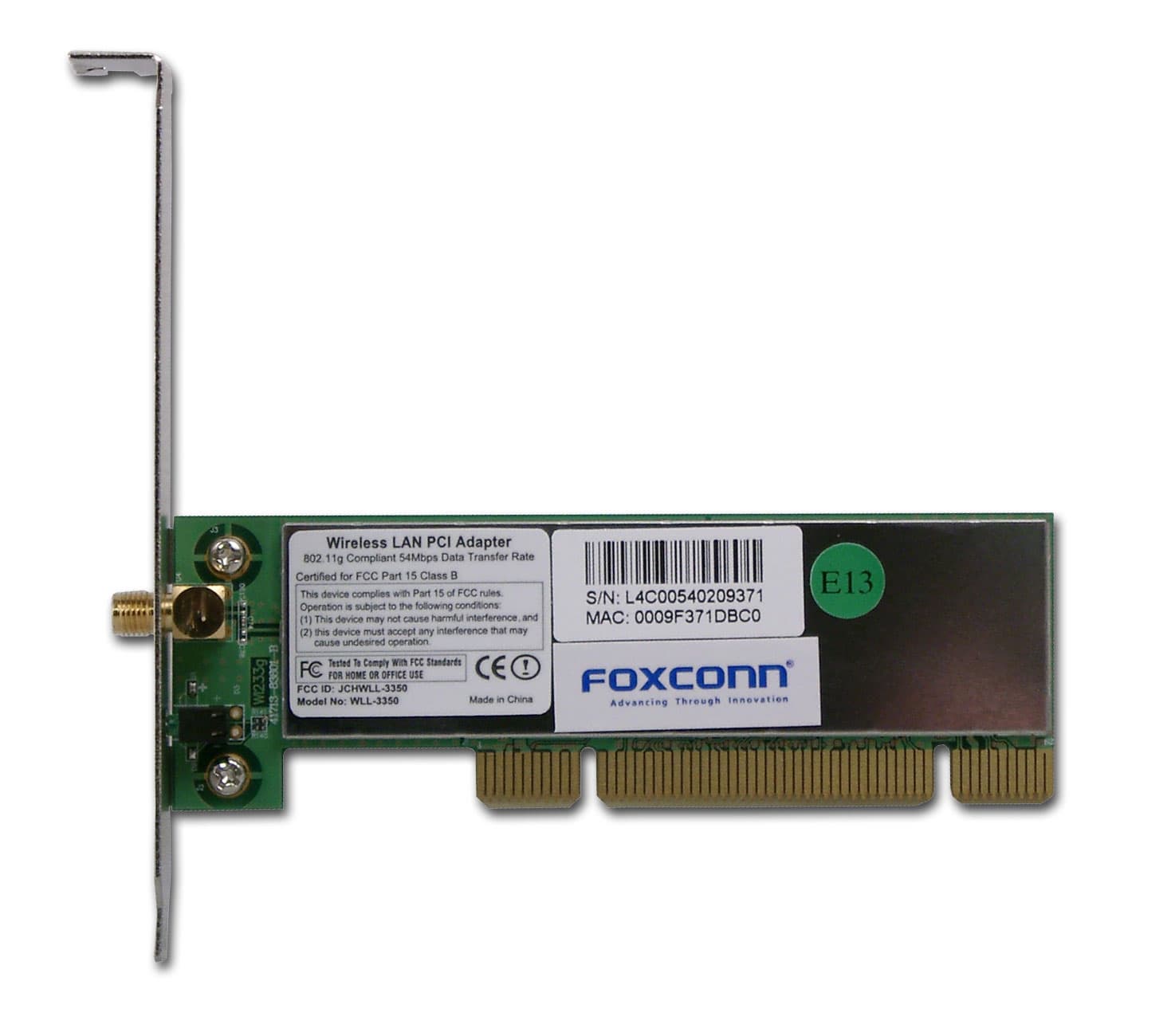

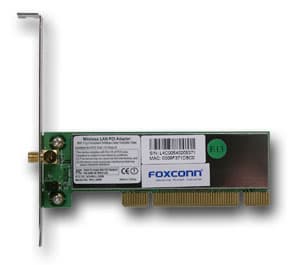

В обзоре рассматривается беспроводной адаптер стандарта IEEE 802.11g с PCI-интерфейсом Foxconn WLL-3350

На беспроводном адаптере расположен индикатор активности беспроводного соединения.

Устройство поставляется в следующей комплектации:

  • PCI-адаптер

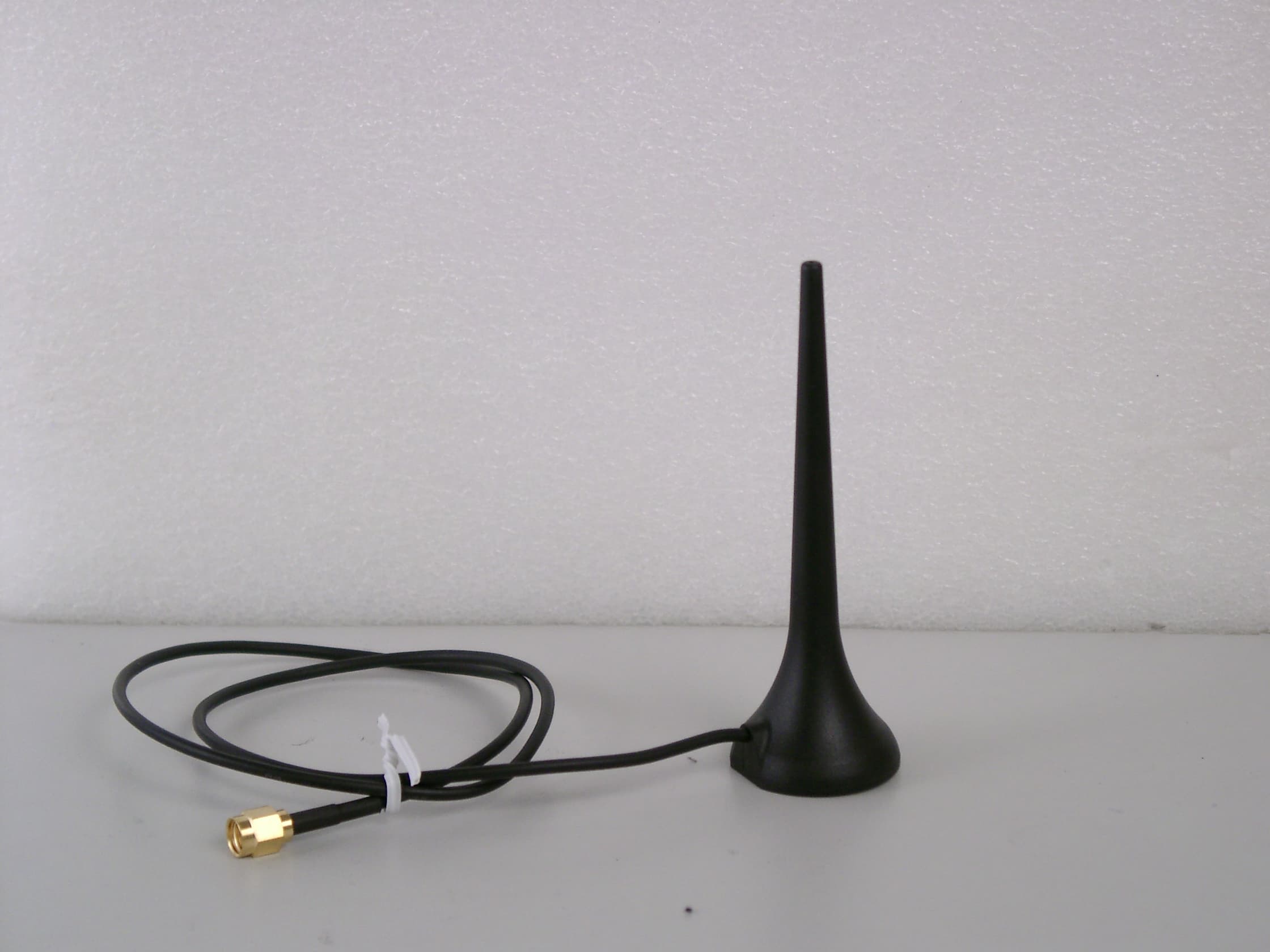

  • антенна с удлинителем, подключается к разъему r-SMA (фото)
  • руководство по установке
  • диск с драйверами под ОС Windows и подробной документацией по установке и настройке на английском языке

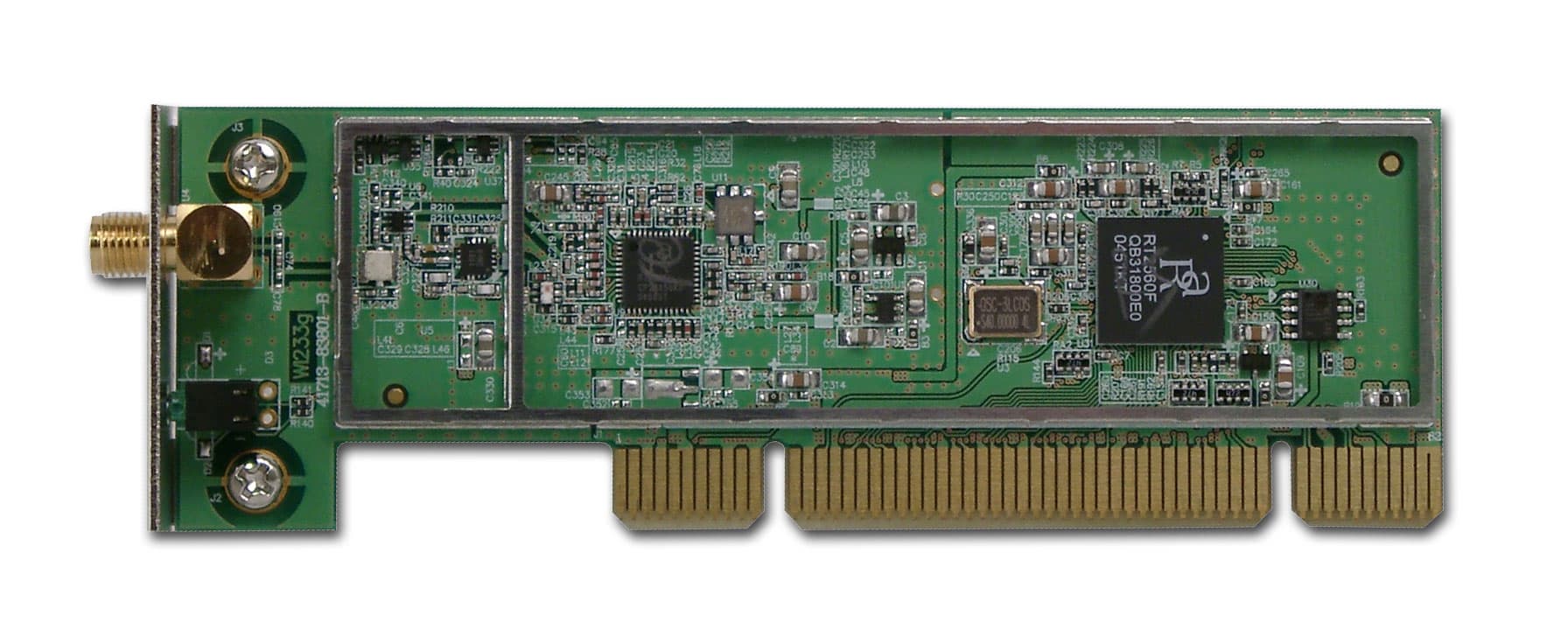

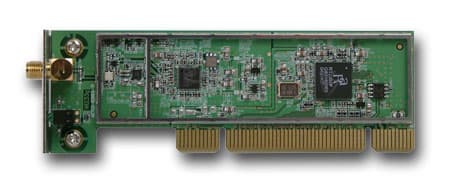

Вид изнутри:

Беспроводной адаптер выполнен на базе решений компании Ralink, контроллере Ralink RT3560F (поддержка интерфейсов Cardbus, PCI, mini-PCI; WEP шифрование до 128 бит, TKIP, WPA; возможности качества обслуживания QoS).

Спецификации устройства:

  • Интерфейс PCI
  • Поддерживаемые скорости: 1, 2, 5.5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Безопасность: 64/128 бит WEP-шифрование, WPA-шифрование не поддерживается, хотя контроллер имеет возможность поддержки
  • Драйвера: Win2k, WinXP

Конфигурирование

Конфигурация устройства осуществляется через утилиту настройки под ОС Windows:

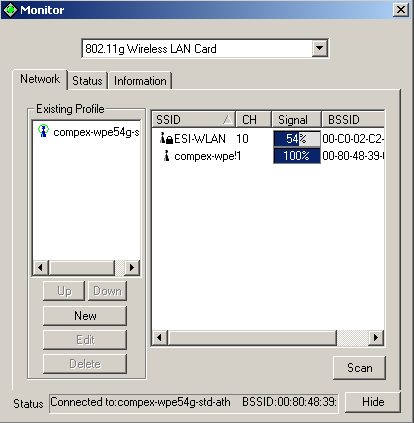

Здесь отображается список профилей и доступных беспроводных сетей.

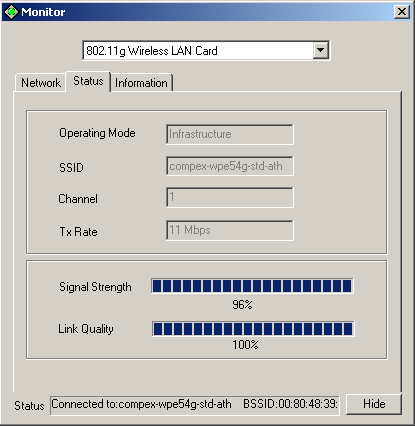

Здесь отображаются параметры связи и качество приема сигнала.

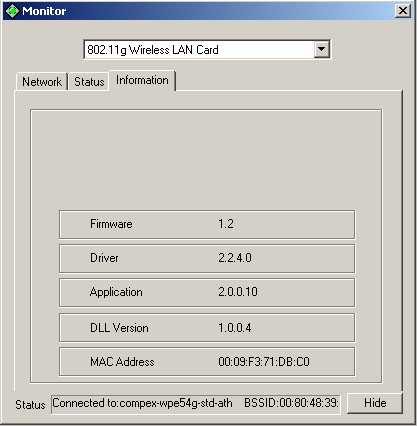

Здесь отображается информация о версиях используемого ПО.

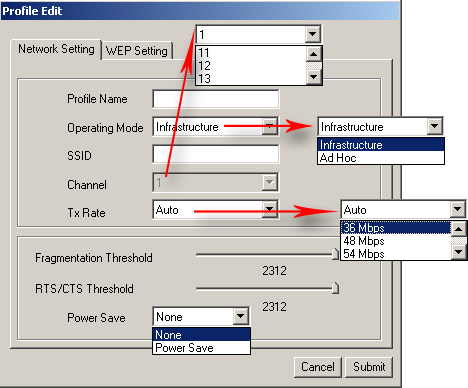

Здесь задаются параметры беспроводной связи при создании профиля

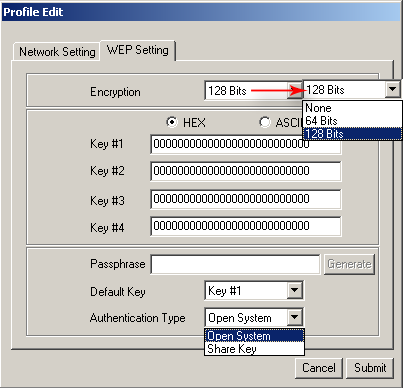

Здесь задаются параметры WEP-шифрования (ключи и битность).

Утилита настройки, на мой взгляд, очень простая - настройку можно произвести всего за несколько секунд, но почему-то не поддерживается WPA-шифрование.

Тестирование производительности

Тестирование беспроводного сегмента

Для тестирования производительности была использована точка доступа Compex WPE54G (для тестов в режиме Infrastructure) и беспроводной Cardbus-адаптер Compex WL54G (для тестов в AdHoc режиме). Как точка доступа, так и беспроводной адаптер уже рассматривались нами в прошлых обзорах: точка доступа Compex WPE54G, Беспроводные адаптеры Compex. Также обращу внимание, что PCI-адаптер Compex WLP54G (также рассмотрен в обзоре, посвященном беспроводным адаптерам Compex) как две капли воды похож на тот, что рассматривается в данном обзоре.

Были проведены следующие тесты:

  • Тест "PCI-адаптер Foxconn WLL-3350 - точка доступа Compex WPE54G"
  • Тест "PCI-адаптер Foxconn WLL-3350 - Cardbus адаптер WL54G, режим AdHoc"

Тест "PCI-адаптер Foxconn WLL-3350 - точка доступа Compex WPE54G" - трафик гонялся между компьютером c беспроводным PCI-адаптером Foxconn WLL-3350 и компьютером локального LAN-сегмента через точку доступа Compex WPE54G. Скорость соединения устанавливалась автоматически как в режиме IEEE 802.11b, так и режиме IEEE 802.11g.

Сокращения:

  • AP — точка доступа Compex WPE54G
  • PCI — беспроводной PCI-адаптер Foxconn WLL-3350
  • fdx — генерация трафика в обоих направлениях

Максимальная скорость: 15,55 Мбит/с в режиме IEEE 802.11g и 6,35 Мбит/с — в режиме IEEE 802.11b. В режиме IEEE 802.11g максимальная скорость трафика очень низкая, а в режиме IEEE 802.11b — наоборот очень высокая. В полнодуплексном режиме скорость трафика распределяется очень странно: в режиме IEEE 802.11b скорость от точки доступа к PCI-адаптеру значительно ниже, чем от адаптера к точке доступа. А в режиме IEEE 802.11g — все с точностью до наоборот — скорость от адаптера к точке доступа примерно в 2 раза ниже, чем скорость от точки доступа к адаптеру.

Тест "PCI-адаптер Foxconn WLL-3350 — Cardbus адаптер WL54G, режим AdHoc" — трафик гонялся между компьютером c беспроводным PCI-адаптером Foxconn WLL-3350 и ноутбуком с беспроводным Cardbus-адаптером Compex WL54G в режиме AdHoc (без точки доступа). Скорость соединения устанавливалась автоматически для режима IEEE 802.11g. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров. В утилите настройки нет возможности задать режим беспроводной связи (b/g), Cardbus-адаптер подключился к PCI-адаптеру в режиме IEEE 802.11g.

Сокращения:

  • Cardbus — беспроводной Cardbus-адаптер Compex WL54G
  • PCI — беспроводной PCI-адаптер Foxconn WLL-3350
  • fdx — генерация трафика в обоих направлениях

Максимальная скорость: 16,72 Мбит/с в режиме IEEE 802.11 — весьма низкий показатель. В полудуплексном режиме скорость трафика от PCI-адаптера к Cardbus-адаптеру выше, чем от Cardbus-адаптера к PCI-адаптеру, а в полнодуплексном — все наоборот: скорость трафика от PCI-адаптера к Cardbus-адаптеру ниже скорости от Cardbus к PCI-адаптеру.

Доступность:

Средняя розничная цена на рассматриваемое в статье устройство: Н/Д(0)

Выводы:

Рассматриваемый PCI-адаптер показал невысокую производительность. Также стоит отметить его поведение в паре с точкой доступа Compex WPE54G — слишком странно распределяются скорости в полнодуплексном режиме. Не в плюс идет и отсутствие WPA-шифрования в устройстве, хотя, судя по спецификации, беспроводной контроллер его поддерживает. По внешнему виду адаптер очень похож на PCI-адаптер Compex WLP54G, видимо, платы закупаются у одного OEM-поставщика. Из хорошего отмечу, что PCI-адаптер Foxconn WLL-3350 очень прост в настройке — настройка устройства производится за считанные секунды.



Оборудование предоставлено российским представительством компании Foxconn








23 ноября 2005 Г.
