Цифровой телевизионный DVB-T2 ресивер World Vision T55D

Попытка реализовать максимальную функциональность платформы ALi M3821


«Поэт — это человек, у которого слова не расходятся с рифмой»
Константин Кушнер

Переход телевизионного эфирного вещания на территории Российской Федерации с аналогового на цифровое стандарта DVB-T2 стал причиной возникновения и роста рынка автономных TV-тюнеров (в дальнейшем будем пользоваться термином «ресиверы» как более корректным с нашей точки зрения), подключаемых к телевизорам, как правило, посредством HDMI или композитного интерфейса (в некоторых моделях также реализованы SCART и/или компонентный YPbPr-выходы). Устойчивый спрос на подобные устройства обеспечивают, во-первых, внушительный парк телевизоров без поддержки цифрового эфирного вещания или с поддержкой первой версии DVB-T, при этом многие модели сохраняют актуальность с точки зрения диагоналей и разрешений, а во-вторых, способность ресиверов к записи, в том числе запланированной, и последующему воспроизведению телевизионных передач.

По состоянию на момент подготовки этого материала основная часть доступных ресиверов оснащена платформами трех производителей — ALi Corporation, MStar Semiconductor и Novatek Microelectronics.

Актуальной однокристальной системой (system-on-a-chip, SoC) ALi Corporation является ALi M3821, на базе которой мы уже рассмотрели BBK SMP137HDT2 и World Vision T37. Однако эти ресиверы не обладают максимальным набором функций: у BBK SMP137HDT2 отсутствуют дисплей, возможность сквозного подключения антенны и отдельный цифровой аудиовыход, а у World Vision T37 кроме этого не реализована поддержка декодирования AC3.

Рассматриваемое далее по тексту устройство под названием World Vision T55D также относится к модельному ряду компании World Vision, занимая в нем верхнюю позицию. Буквенный индекс обозначает поддержку декодирования Dolby Digital, отличая World Vision T55D от World Vision T55.

Комплект поставки

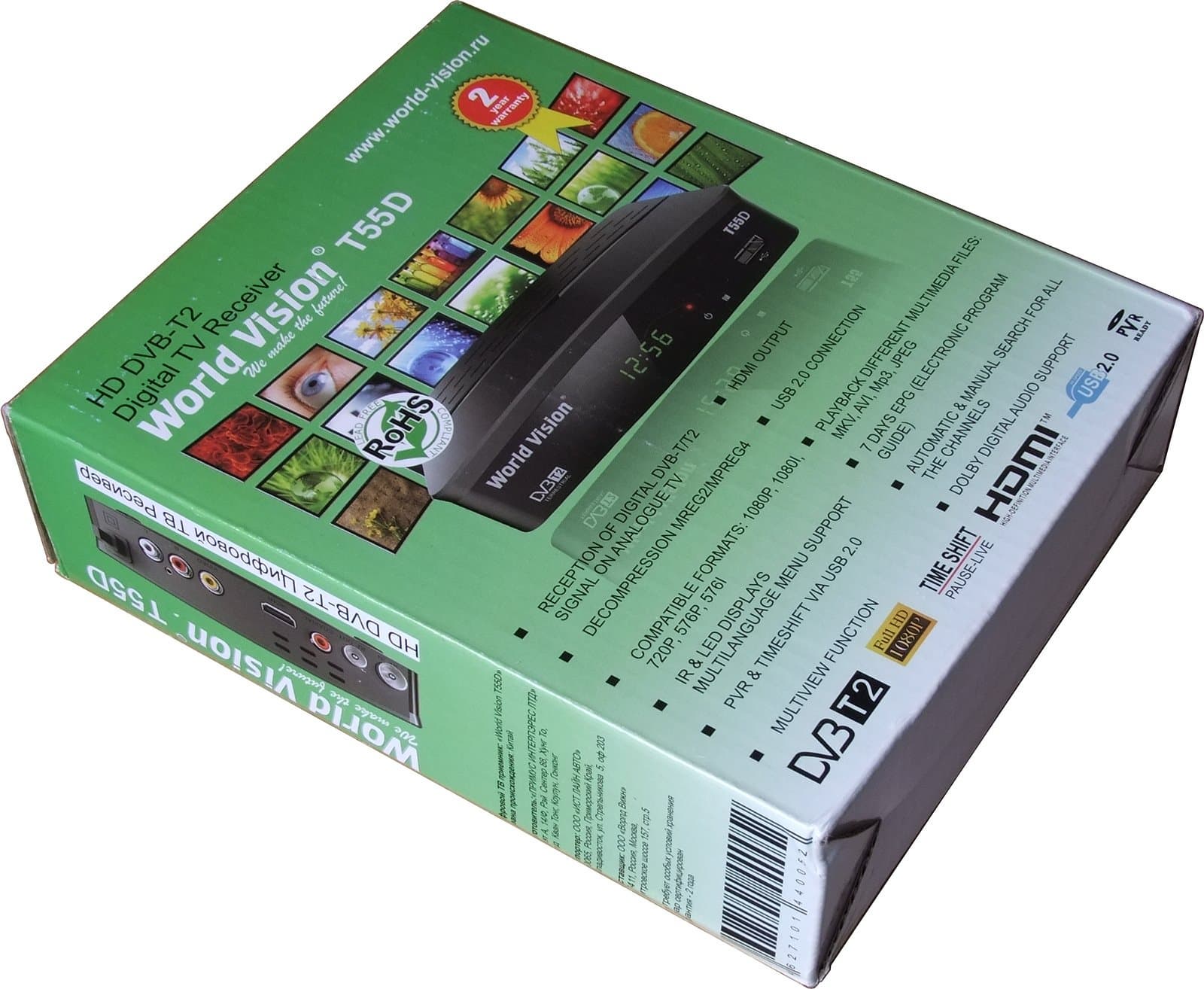

World Vision T55D поставляется в компактной бело-зеленой коробке с изображением ресивера, описанием возможностей устройства на русском и английском языках и напоминанием о фирменной двухлетней гарантии.

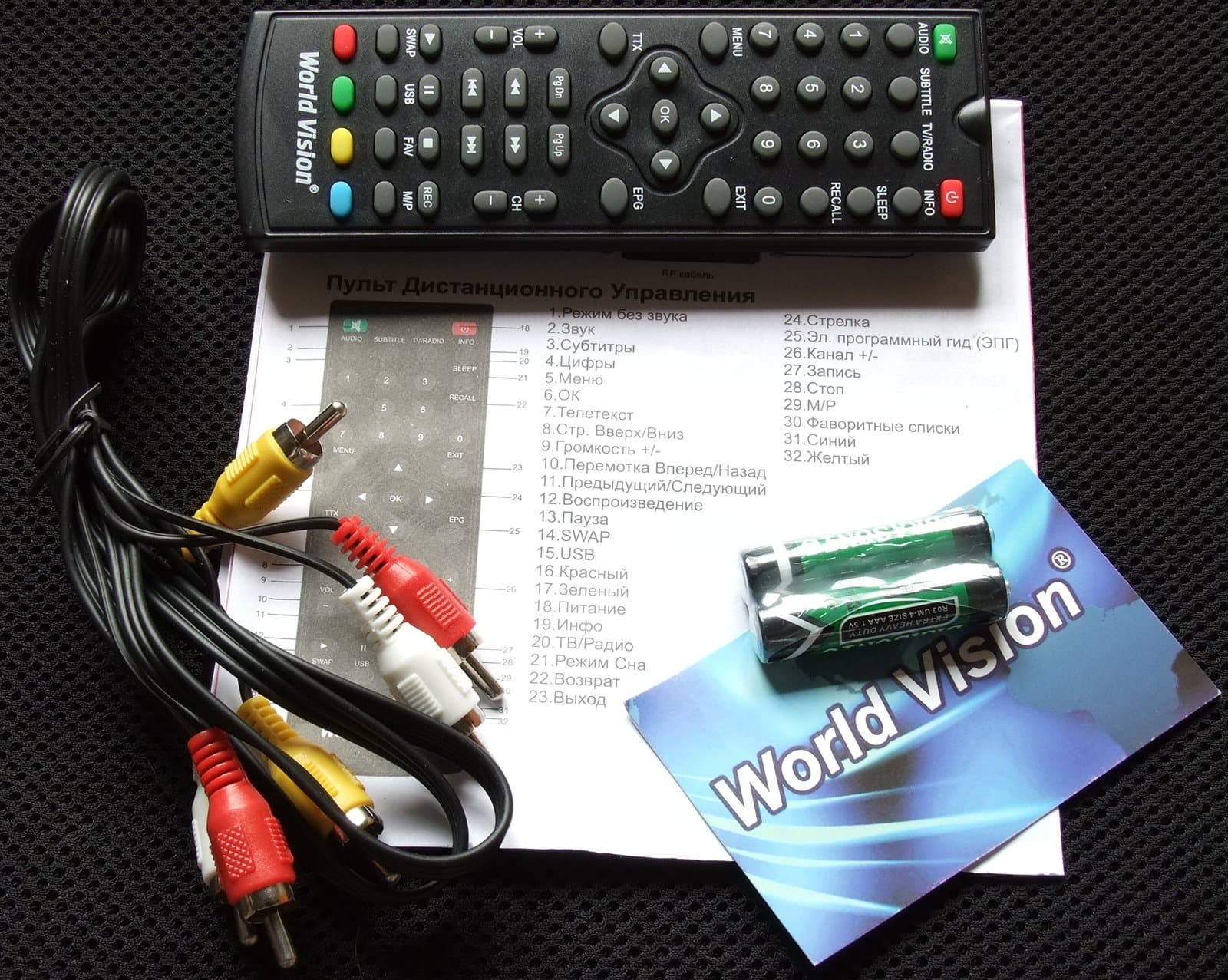

Кроме самого приемника в комплект входят:

  • пульт ДУ;
  • композитный кабель 3 RCA — 3 RCA для аналогового подключения видео- и аудиосигнала;
  • руководство пользователя;
  • гарантийная карта.

Конструкция и спецификации

Производителем заявлены следующие особенности World Vision T55D:

  • поддержка DVB-T/DVB-T2;
  • поддержка стандартов: Single PLP, Multi PLP;
  • режимы демодулятора: QPSK, 16QAM, 64QAM;
  • диапазон частот — 174—230 МГц (VHF), 470—862 МГц (UHF);
  • максимальное потребление — до 6 Вт;
  • потребление в режиме ожидания — до 0,6 Вт;
  • уровень входного сигнала — от −10 до 70 дБм;
  • поддерживаемые форматы — MPEG-1, MPEG-2, MPEG-4, H.264, M-JPEG, AVI, MPG, MP4, TS, TRP, TP, MOV, MKV, VOB, DAT, XVID, M2TS;
  • поддерживаемые аудиокодеки — MPEG-1 Layer I&II, MP3, AAC-LC, HE-AAC, HE AACv2, Dolby Digital;
  • максимальный битрейт входного потока — до 80 Мбит/с для MPEG и до 60 Мбит/с для H.264/AVC;
  • разрешение — 480i, 576p&576i, 720p&1080i 50Hz, 720p&1080i 60Hz, 1080p;
  • формат изображения — 4:3/16:9;
  • электронное расписание каналов EPG;
  • режим отложенного просмотра TimeShift;
  • функция записи видео (PVR);
  • поддержка JPEG и BMP;
  • встроенные игры;
  • порт USB 2.0 для подключения внешних USB-совместимых устройств файловыми системами FAT16, FAT32 и NTFS.

Размеры устройства составляют 150×108×40 мм.

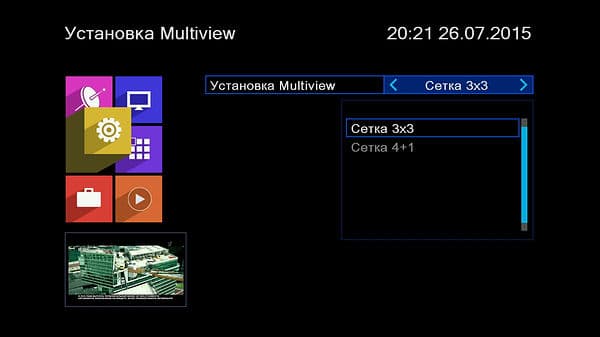

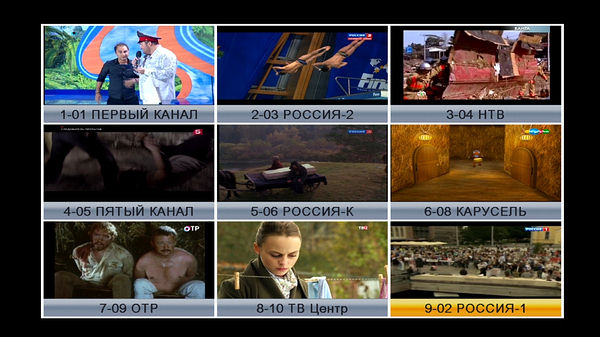

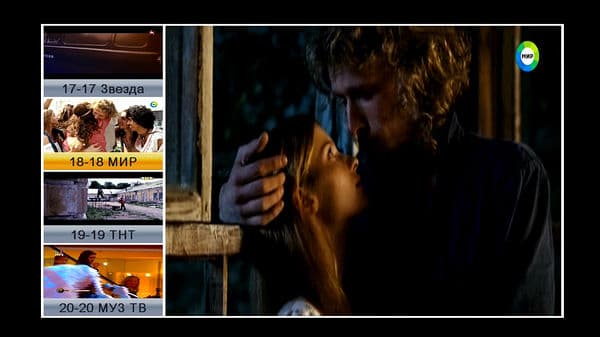

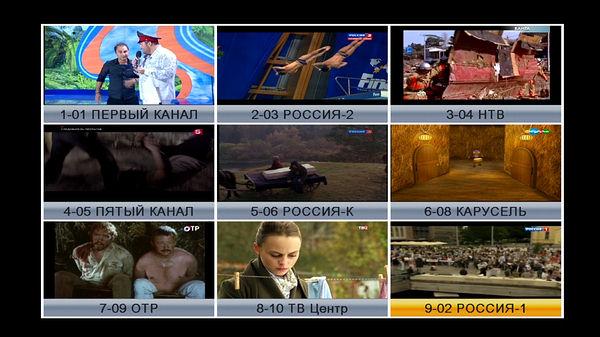

Отдельно следует отметить режим MultiView, не встречавшийся ни в одном из попадавших до этого в нашу лабораторию устройств.

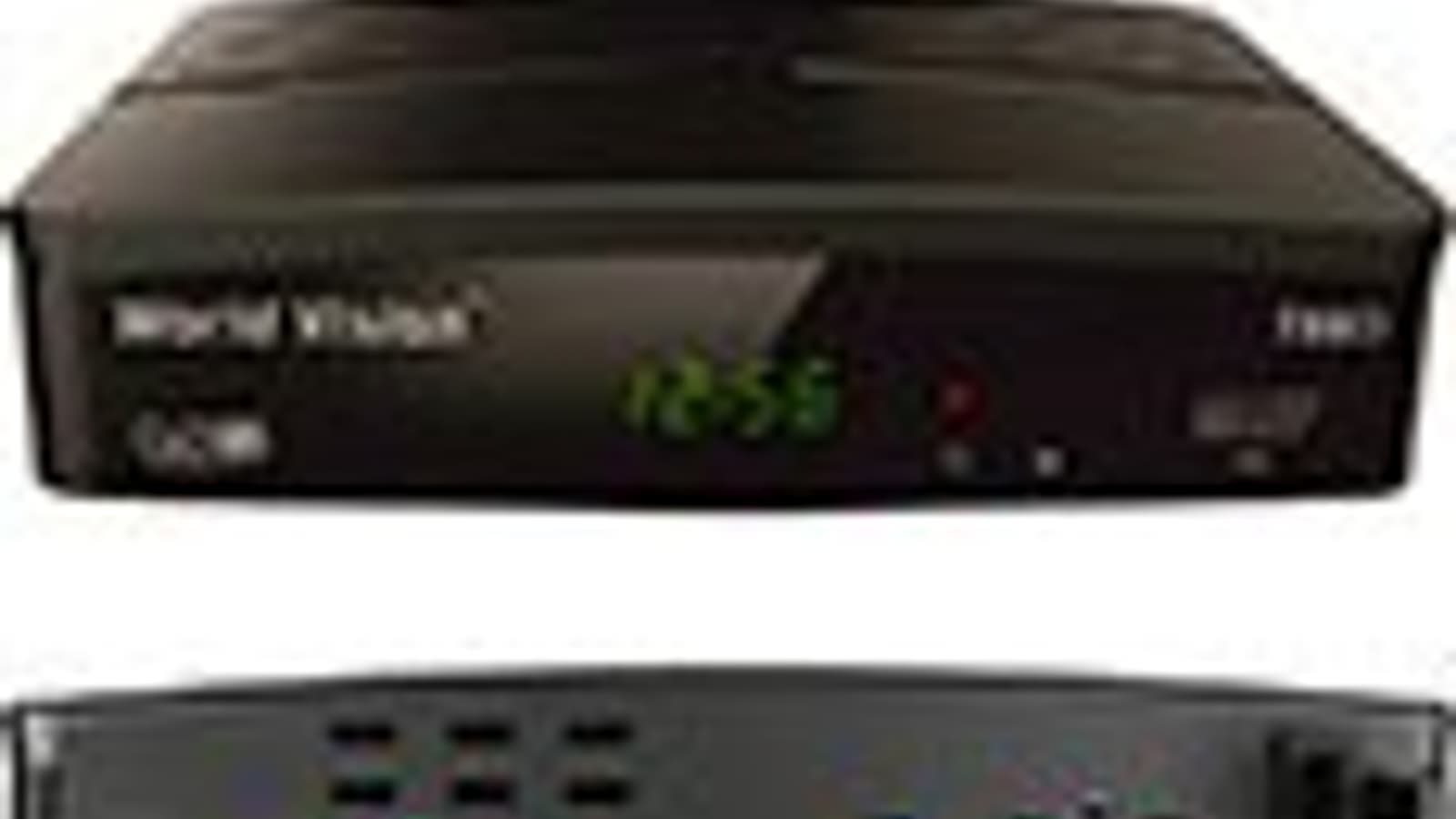

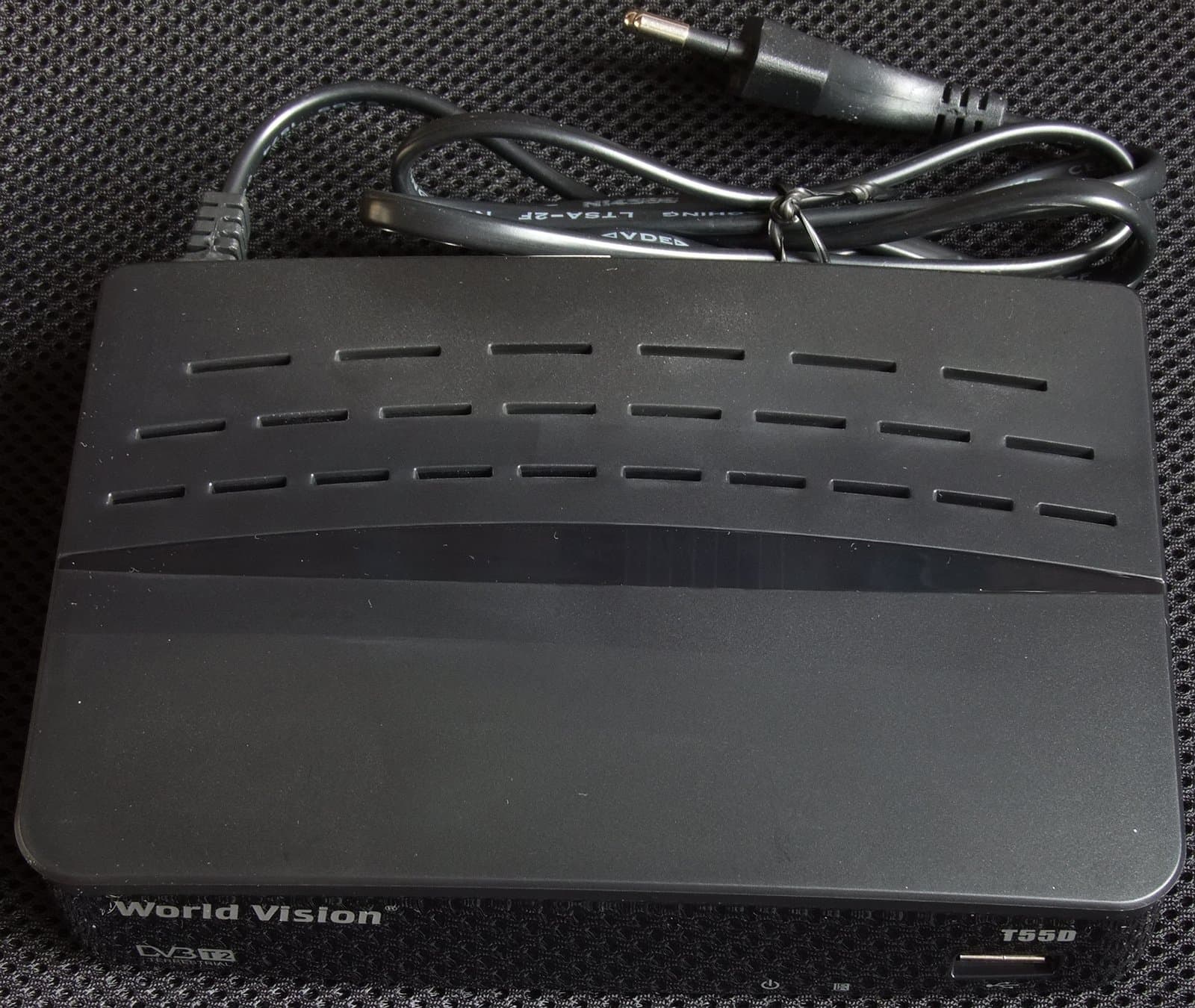

Корпус World Vision T55D выполнен из матового пластика, но удержаться от вездесущего глянца и в этот раз не удалось, кроме вставки в верхней части, глянцевый пластик используется в передней и боковых панелях, представляющих собой единой целое.

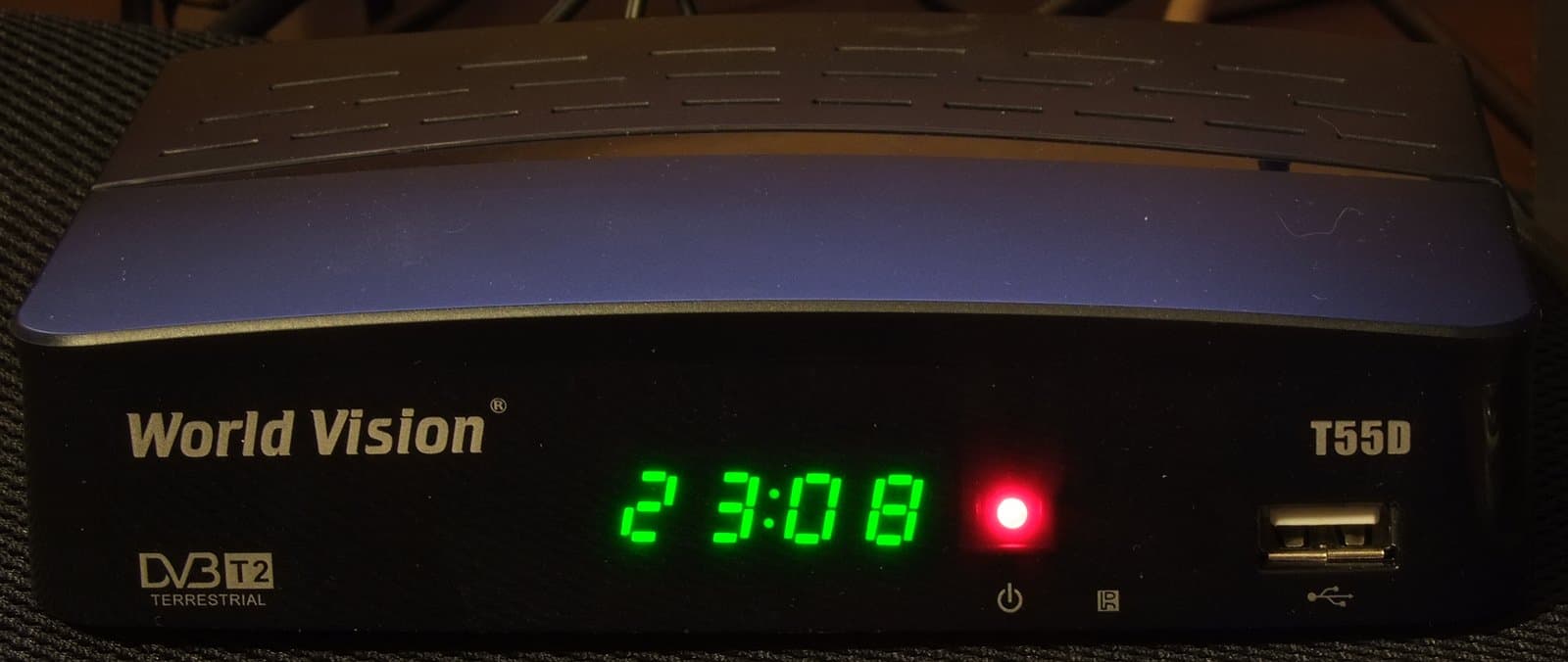

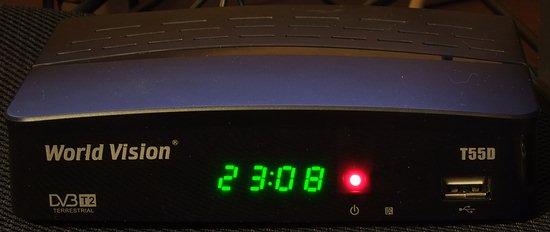

На передней панели расположены сегментный информационный дисплей с зелеными светодиодами (яркость в режиме ожидания не уменьшается), светодиодный индикатор режима работы (красный в режиме ожидания, зеленый при включении устройства), ИК-датчик и порт USB.

Размеры и яркость индикаторов комфортны, индикаторы легко считываются, в режиме ожидания отображается время.

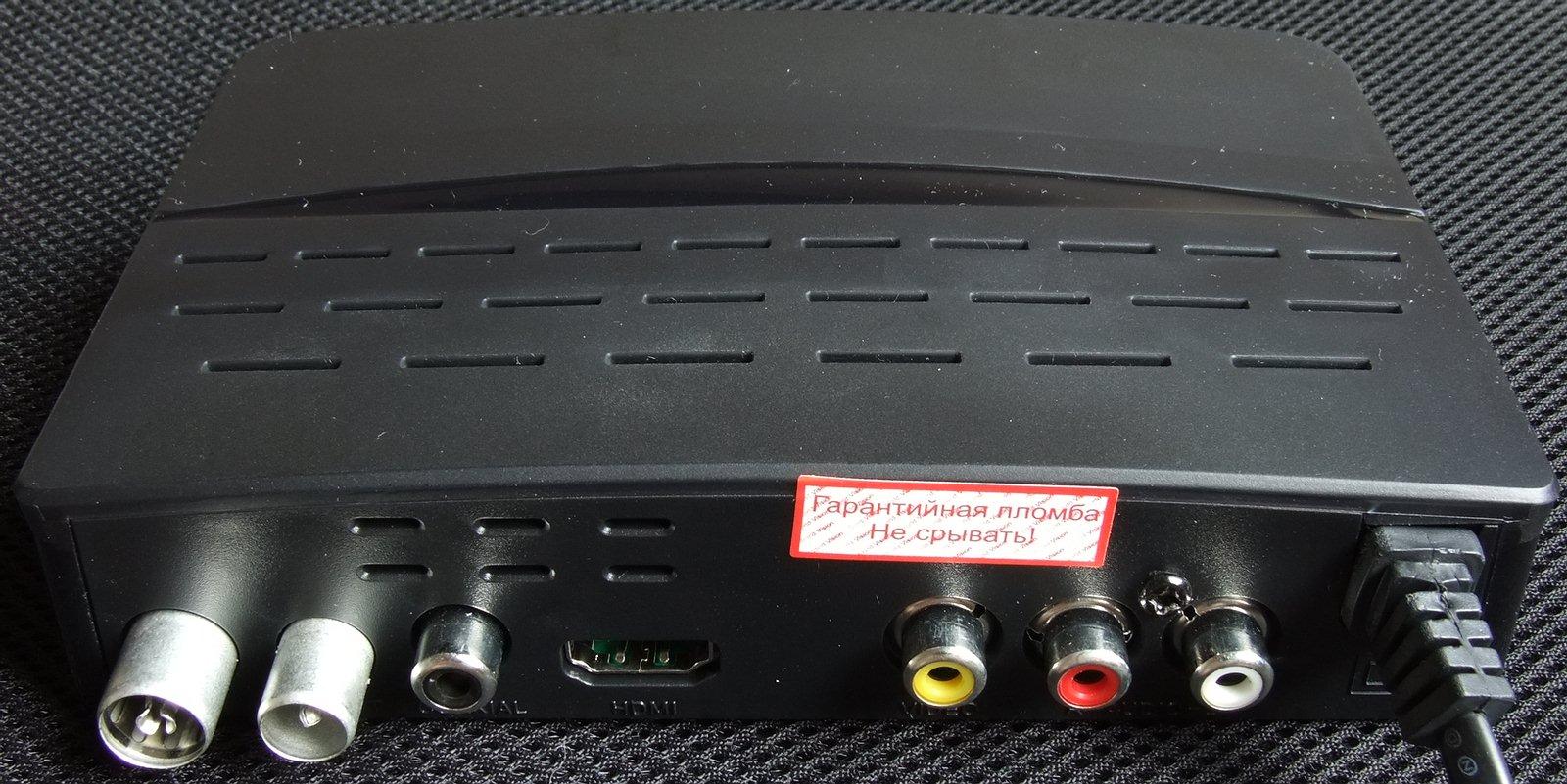

На задней панели находятся входной и выходной антенные разъемы IEC (ресивер поддерживает сквозное подключение), разъем RCA коаксиального цифрового аудиовыхода, разъем HDMI и три разъема RCA для передачи композитного видеосигнала и стереозвука.

Ресивер имеет встроенный блок питания, кабель не отсоединяется.

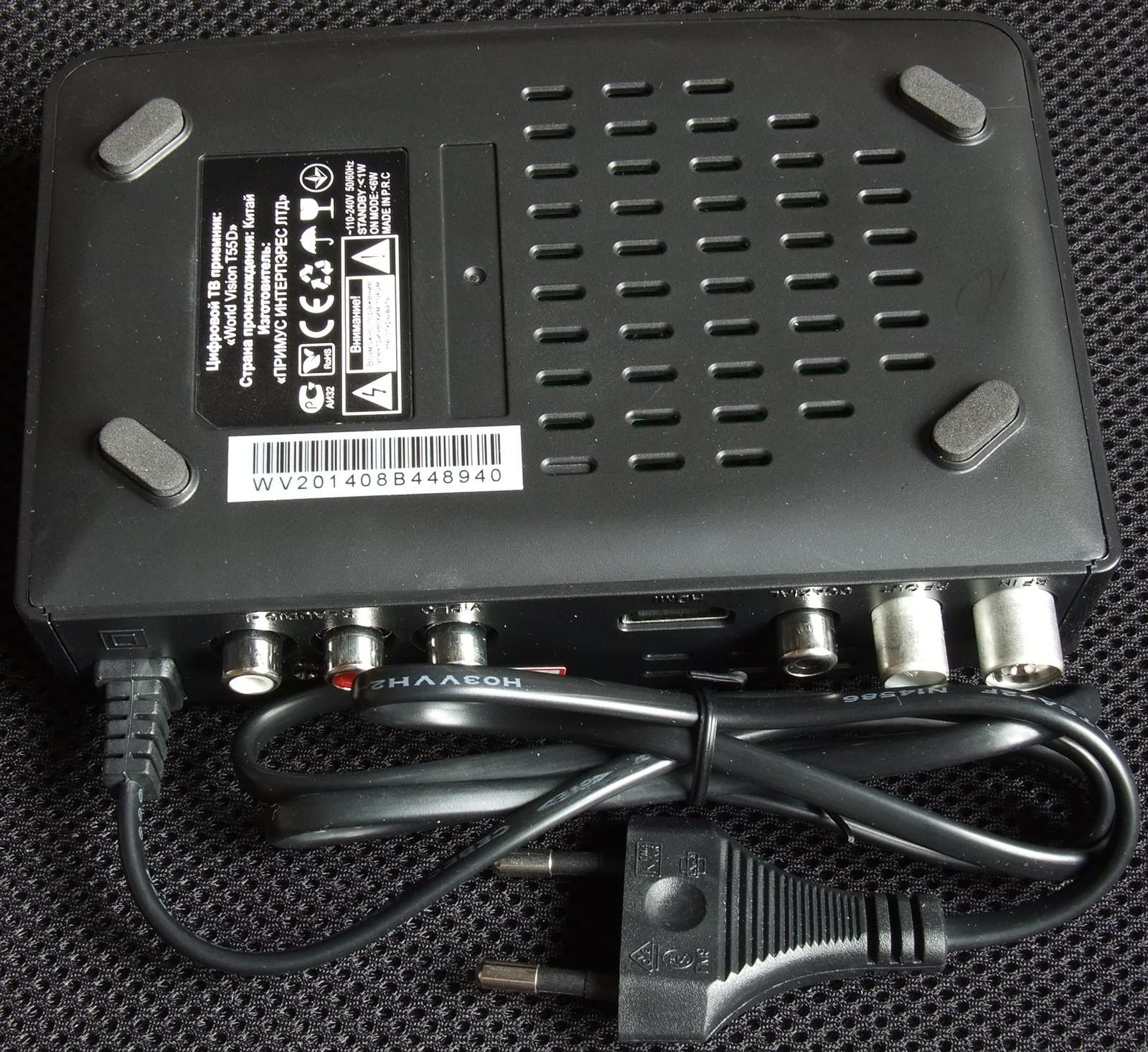

В нижней части можно заметить вентиляционные отверстия и 4 прорезиненных ножки.

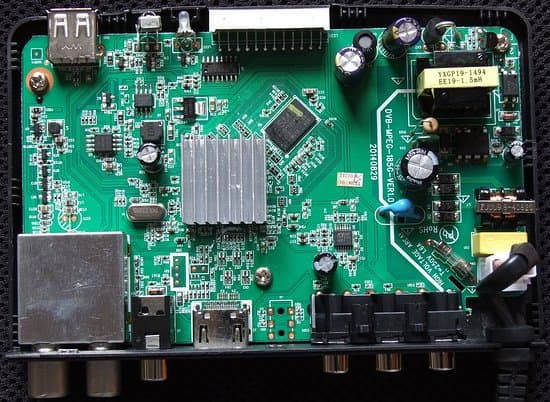

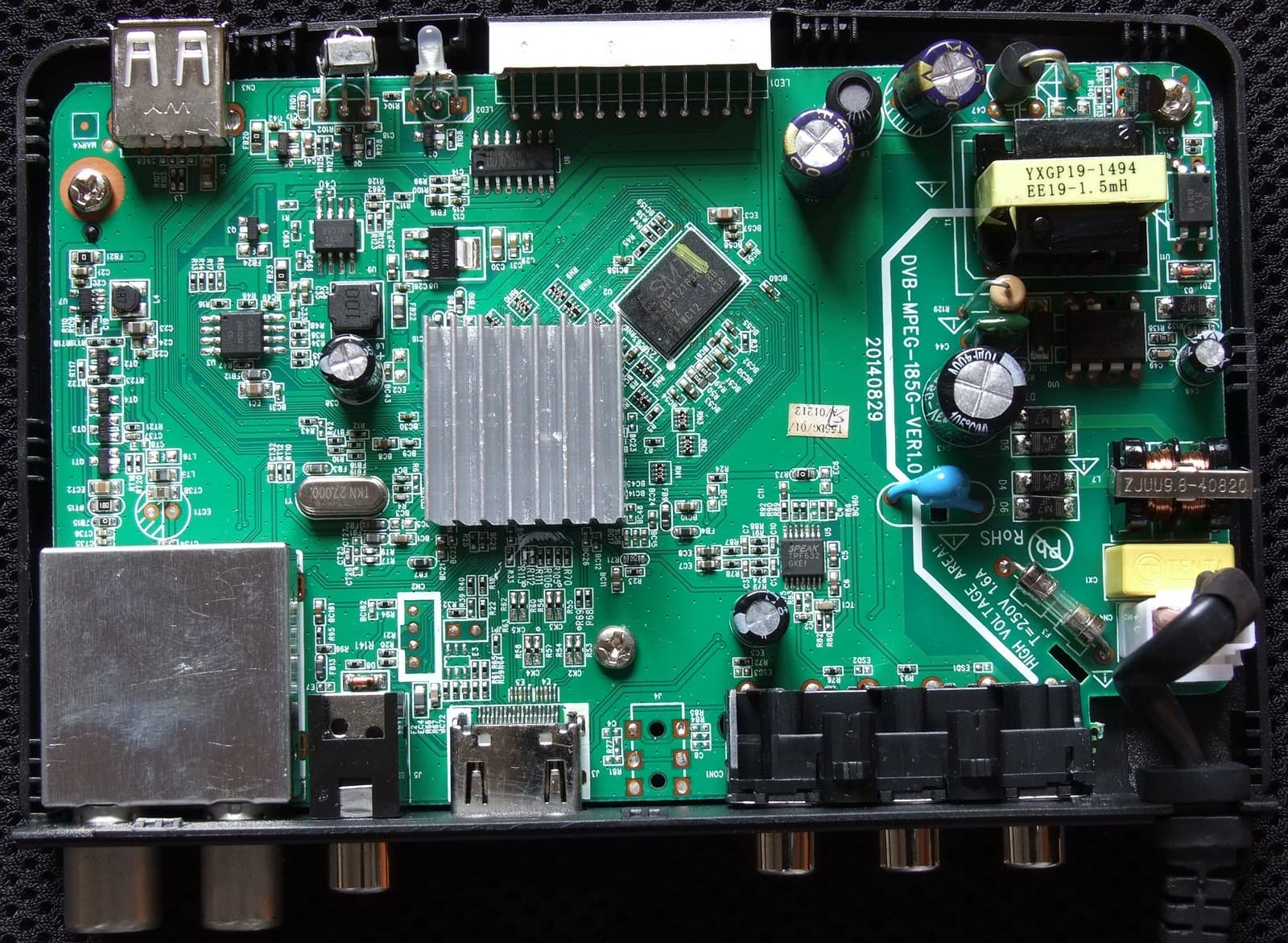

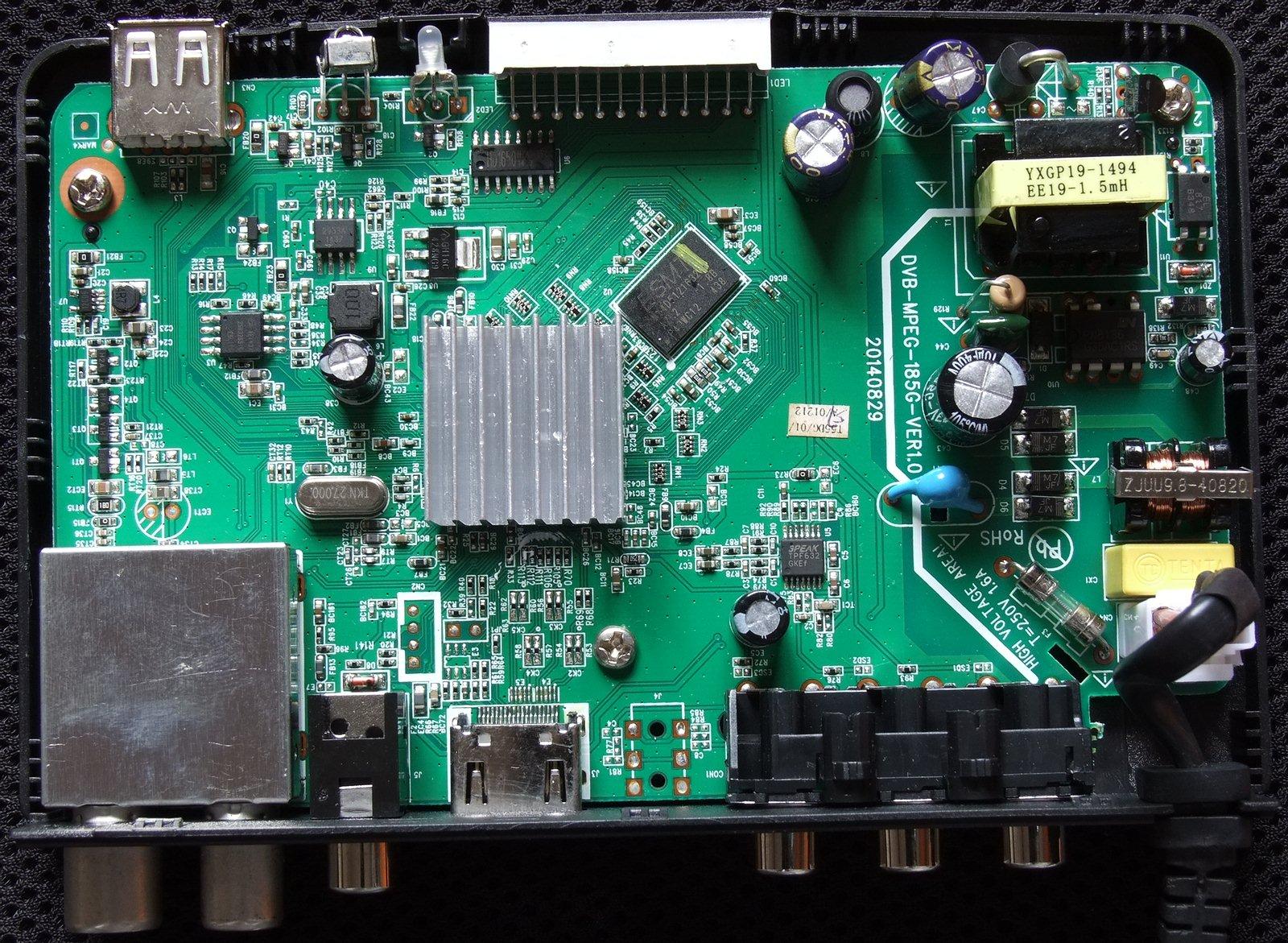

Под массивным радиатором находится представленная летом 2014 года система-на-чипе (system-on-a-chip, SoC) ALi M3821 производства ALi Corporation со встроенным демодулятором.

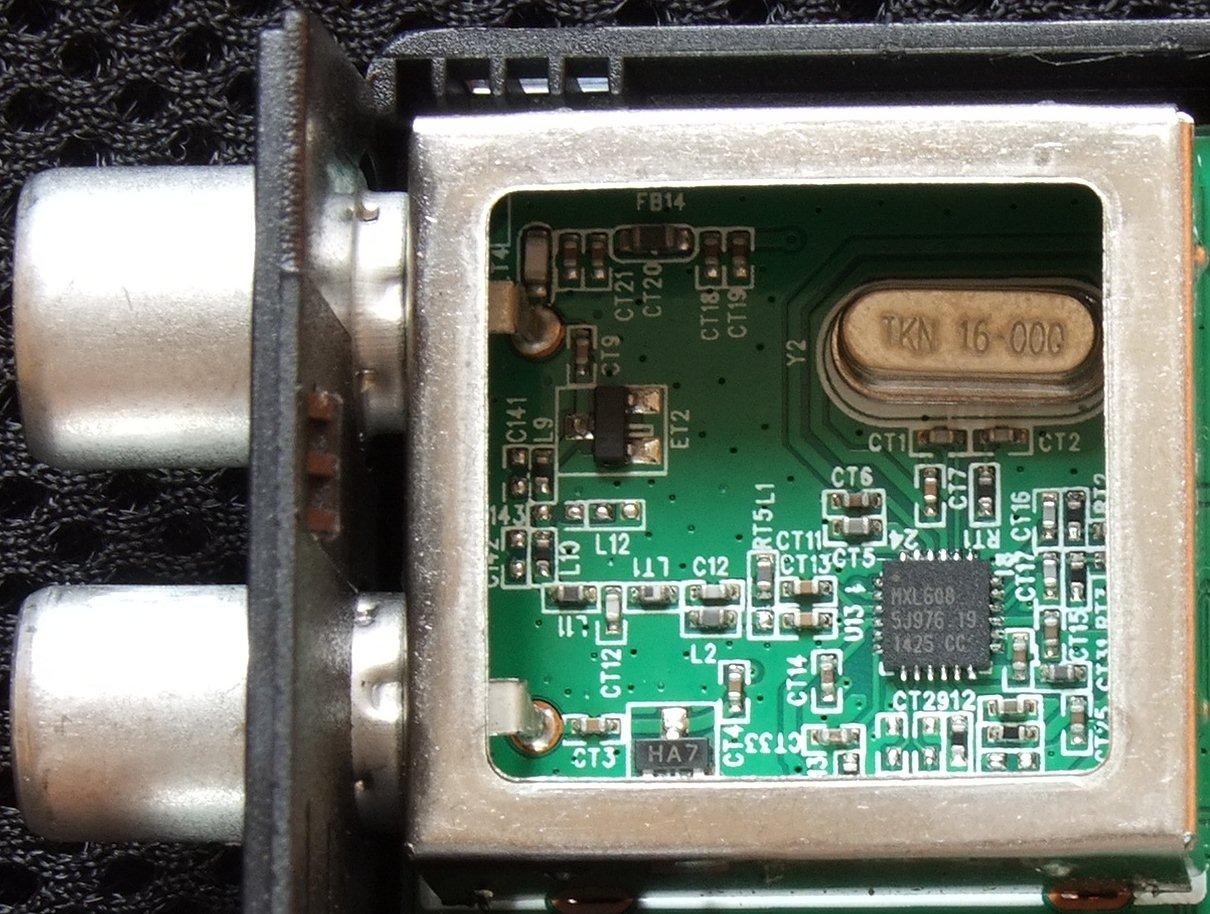

По утверждениям производителя, сочетание M3821 с ВЧ-блоками MaxLinear (как и в World Vision T37, в устройстве используется MxL608, представляющий собой удешевленную модификацию MxL603) обеспечивает высокий уровень защиты от помех, вызванных сигналами 4G/LTE, Wi-Fi и FM.

Дополняет эту связку модуль памяти DDR2-1066 емкостью 64 МБ производства Elite Semiconductor Memory Technology.

Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).

Пульт ДУ

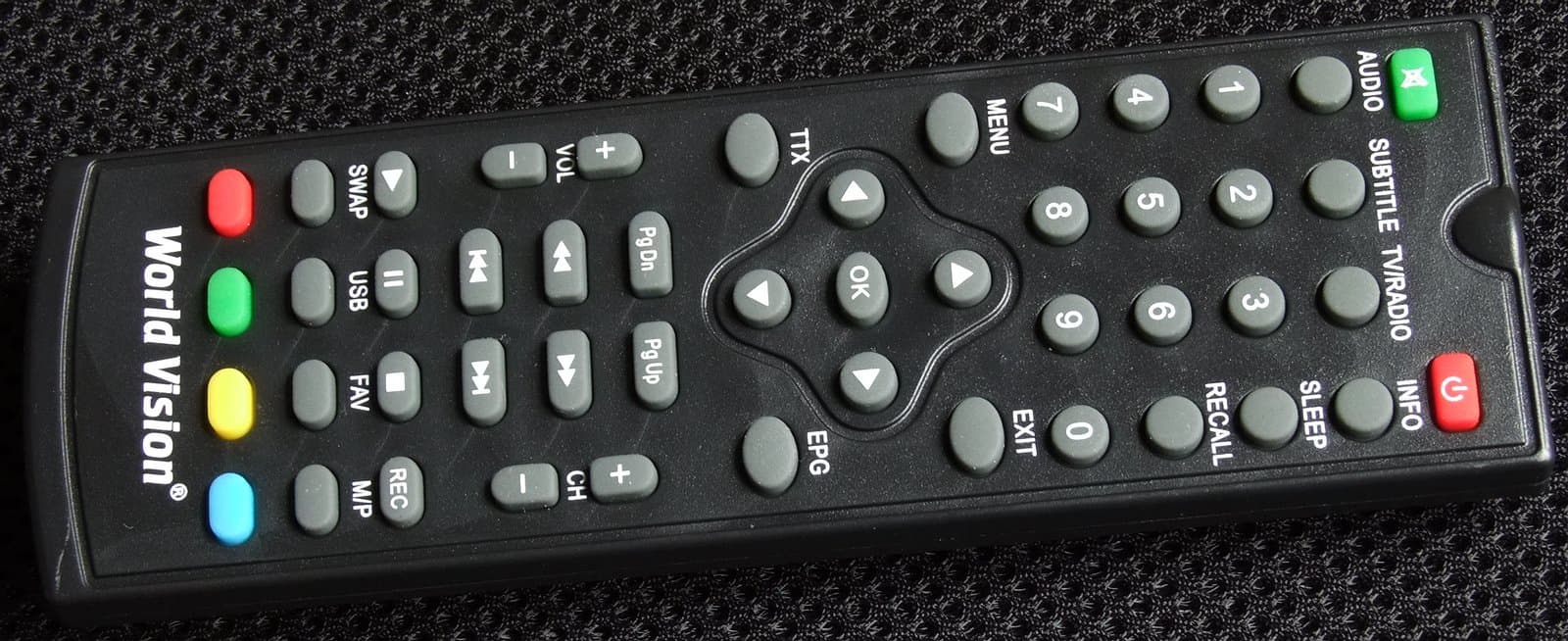

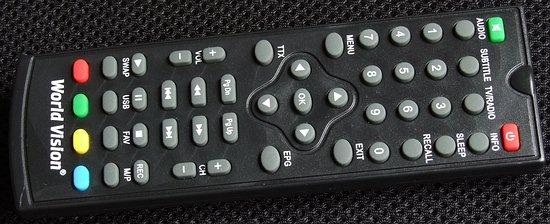

World Vision T55D комплектуется 49-кнопочным пультом ДУ с питанием от двух батареек типоразмера AAA, входящих в комплект поставки.

В руке пульт лежит достаточно удобно, из-за количества кнопок уменьшены их размеры, поэтому может потребоваться некоторое время на адаптацию, нажатие информативное, углы работы с пультом достаточны для обычных сценариев использования.

Обращают на себя внимание кнопки PgUp и PgDn, нечасто встречающиеся на пультах управления ресиверами.

Список эфирных каналов при тестировании

Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.

Подключение

В устройстве реализовано сквозное подключение антенны, для телевизоров со входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно, в комплект поставки кабель не входит.

Коаксиальный аудиовыход S/PDIF позволяет подключать ресивер к усилителям или аудиосистемам с цифровым входом.

Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.

Настройка

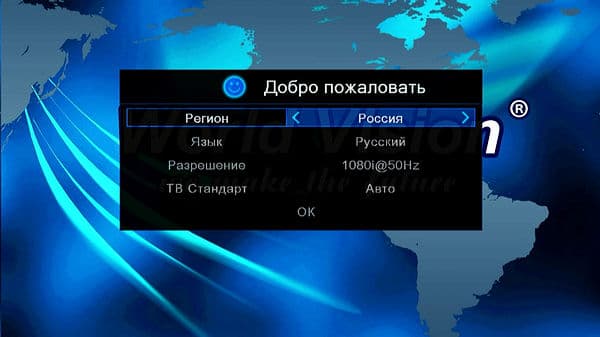

При первом запуске предлагается выбрать регион, язык, разрешение и соотношение сторон, переведенное как «ТВ Стандарт»,

после чего запускается автоматический поиск каналов.

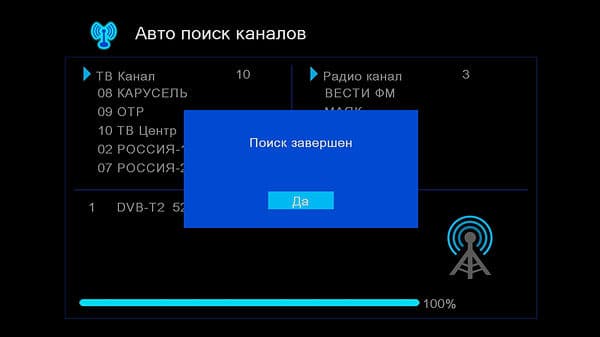

В процессе поиска теле- и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой TV/Radio на пульте ДУ.

Экранное меню World Vision T55D заметно отличается от такового у World Vision T37, представляя собой вариацию на тему «плиток» (!) Microsoft. Операции осуществляются в пределах одного окна, но компактность пиктограмм разделов и выпадающие списки повышают удобство использование интерфейса.

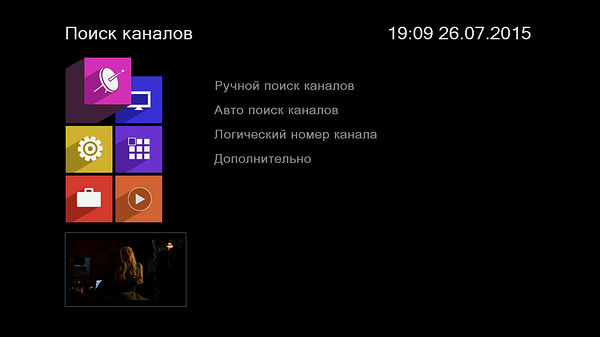

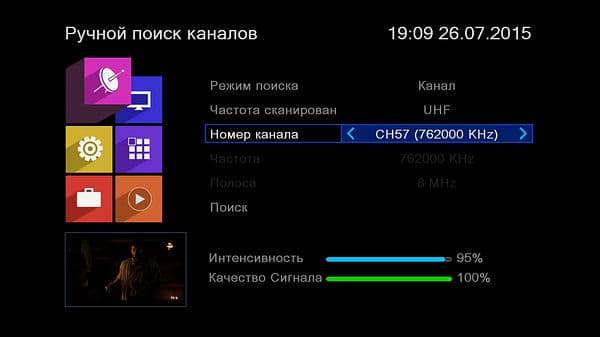

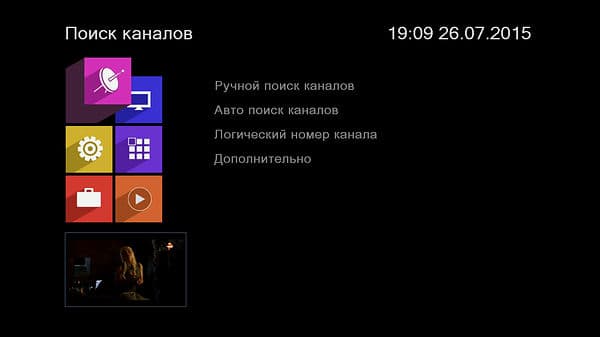

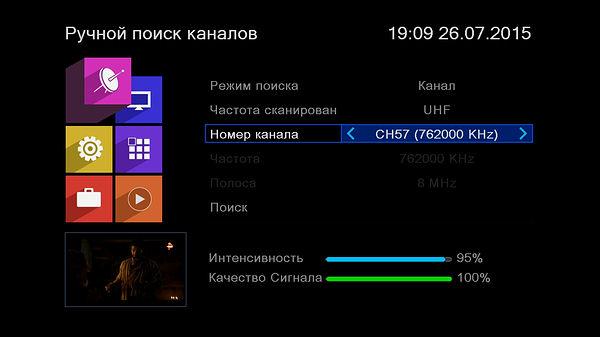

Кроме автоматического поиска по частотной сетке OIRT (178 — 226 МГц, каналы 6 — 12 и 470 — 860 МГц, каналы 21 — 69) с возможностью искать только открытые каналы и только каналы стандарта DVB-T2 доступны поканальный поиск с выбором диапазона и поиск по частоте с ручным вводом и выбором ширины полосы (6, 7 и 8 МГц).

Значения уровня и качества сигнала в процентах отображаются сразу после ввода частоты.

За включение/отключение логической нумерации каналов отвечает отдельный пункт. Сортировка по уникальным присвоенным номерам (LCN) и по Service ID в порядке их передачи в потоке в устройстве не реализована.

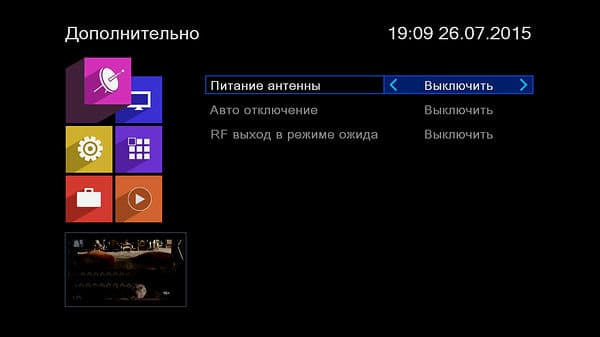

В подразделе «Дополнительно» находятся настройки дополнительного питания антенны и автоматического отключения. Возможность отключения антенного выхода в режиме ожидания встречается впервые.

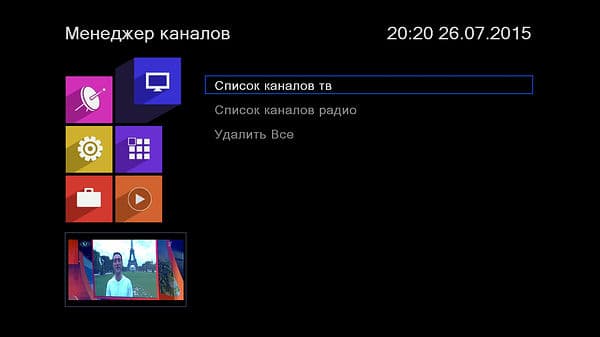

Раздел «Менеджер каналов» предоставляет доступ к редактированию и удалению.

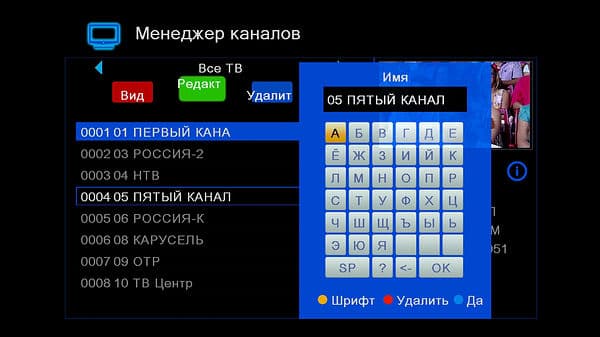

Контекстные операции осуществляются цветными кнопками на пульте ДУ, доступны занесение в одну из групп избранных каналов, блокировка, пропуск, перемещение в списке и редактирование.

Реализованы алфавитная сортировка по названию в прямом и обратном порядке, отображение открытых/зашифрованных и заблокированных каналов (кнопка «Вид»), для переименования используется экранная клавиатура.

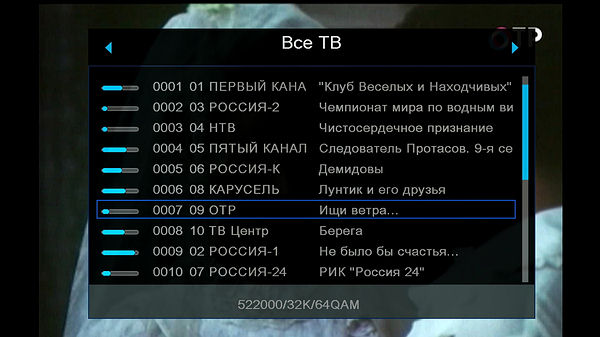

Список каналов с графическим отображением прошедшего с начала передачи времени вызывается кнопкой OK на пульте дистанционного управления.

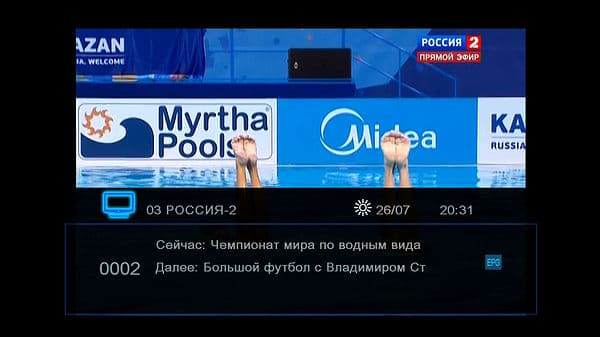

Информационная панель выводится по нажатию кнопки Info.

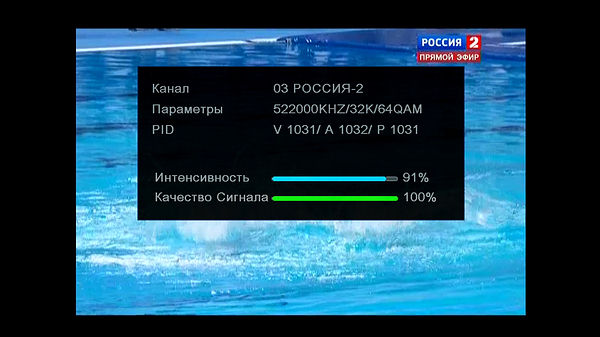

Повторное нажатие на кнопку выводит дополнительную информацию о канале, в том числе уровень, в этом случае переведенный как «Интенсивность», и качество сигнала.

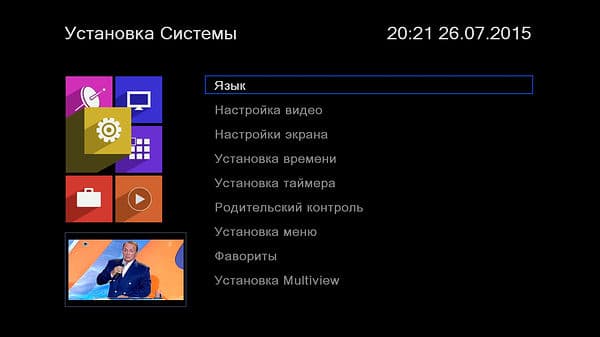

Раздел системных настроек у World Vision T55D умещается на одном экране.

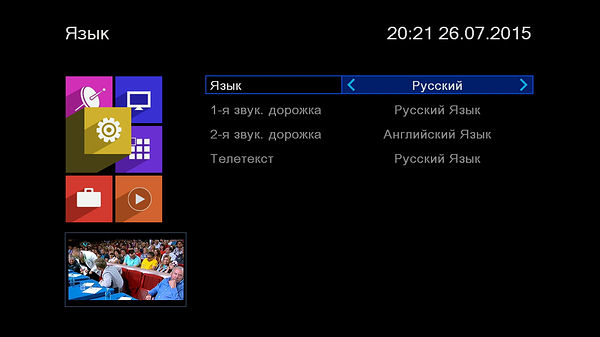

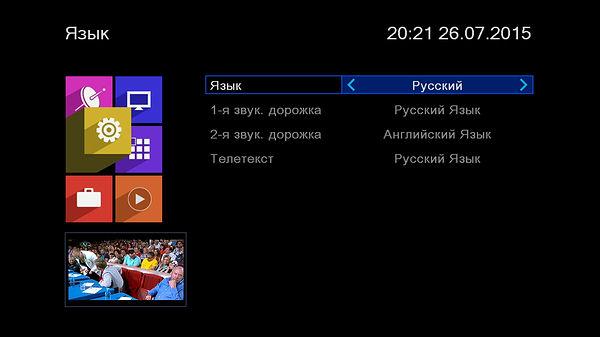

В соответствующем подразделе можно выбрать язык интерфейса, первой и второй звуковой дорожки и телетекста.

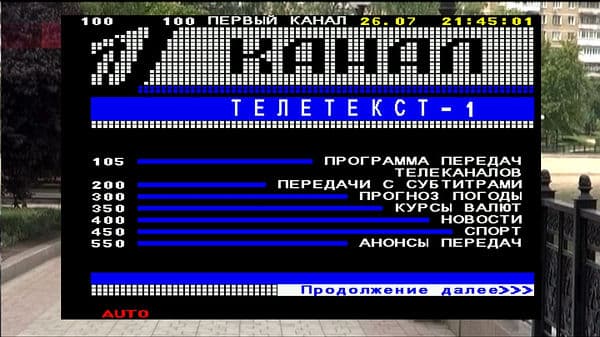

Телетекст отрабатывается корректно.

Кроме того, кнопка Audio на пульте ДУ позволяет переключаться между режимами стерео, моно, левым и правым каналом соответственно.

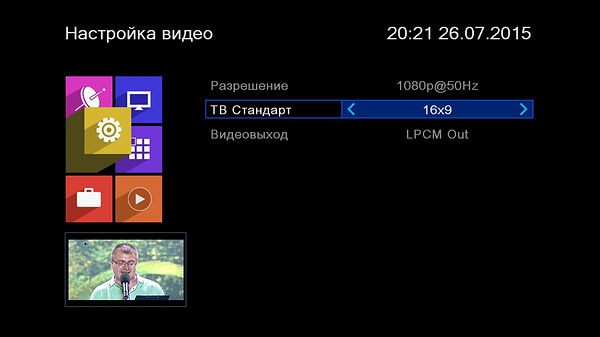

Подраздел «Настройка видео» содержит выбор разрешения и частоты — По источнику/By Source), По носителю (By Native), 480i, 480p, 576i, 576p, 720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz, 1080p@50Hz, 1080p@60Hz.

Странно, но у World Vision T55D отсутствуют режимы с 24Hz, 25Hz и 30Hz, поддерживаемые ALi M3821. Впрочем, конкурирующие платформы обходятся без них.

Здесь же выбирается формат изображения (Авто, 4×3PS, 4×3LB, 16:9) и режим цифрового вывода звука, LPCM Out или BS Out (Bitstream) с неточностью в переводе этого пункта как «Видеовыход».

Автоматическая настройка формата, как и у предыдущих моделей на этой платформе, не отличается корректностью на всех каналах, для подключения с сохранением пропорций рекомендуется 16:9 для широкоформатных телевизоров и 4×3LB для телевизоров формата 4:3.

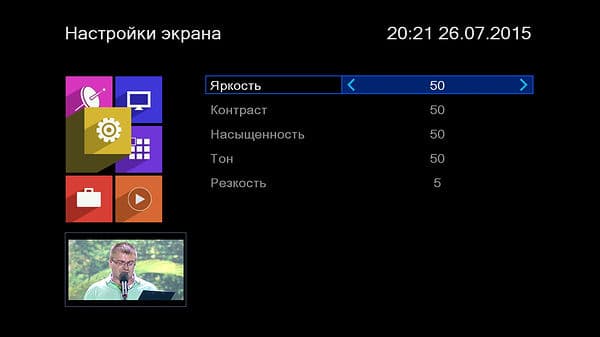

В разделе настроек экрана можно отрегулировать яркость, контраст, насыщенность, тон и резкость — эти настройки характерны для чипсетов ALi Corporation, решения Novatek Microelectronics и MStar Semiconductor таковых не имеют.

World Vision T55D оснащен внешним дисплеем для отображения времени в режиме ожидания, к тому же корректная установка может понадобиться для использования планировщика. Стандарт DVB-T2 поддерживает передачу времени, тем не менее, пользователю доступны выбор региона, часового пояса или настройка вручную.

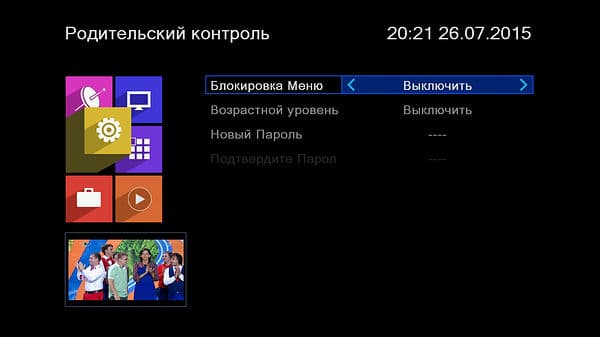

Поддерживается родительский контроль (пароль по умолчанию 0000), можно установить минимальный возраст в 10, 12, 14, 16 и 18 лет и заблокировать меню.

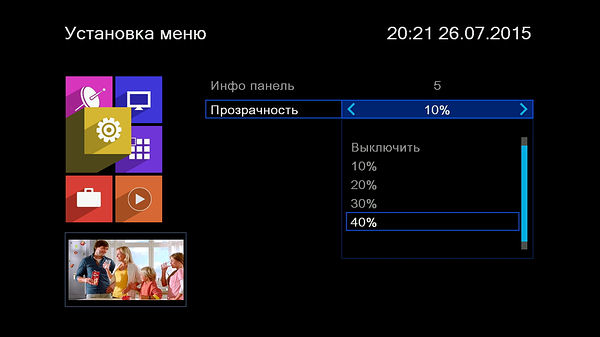

В настройках меню задаются время отображения (от 1 до 10 секунд с интервалом в 1 секунду) и прозрачность (выключена, 10%, 20%, 30%, 40%).

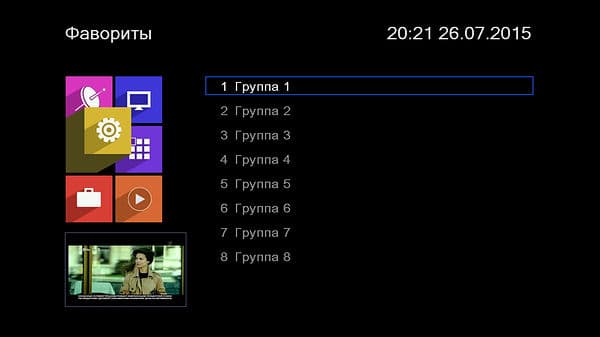

Поддерживается 8 групп избранных каналов.

ALi M3821 позволяет останавливать изображение (звук при этом продолжает воспроизводится) кнопкой паузы даже без подключения внешних накопителей. Это позволило реализовать функцию многоканального предварительного просмотра Multiview с настраиваемой сеткой 3×3 или 4 каналами слева от основного.

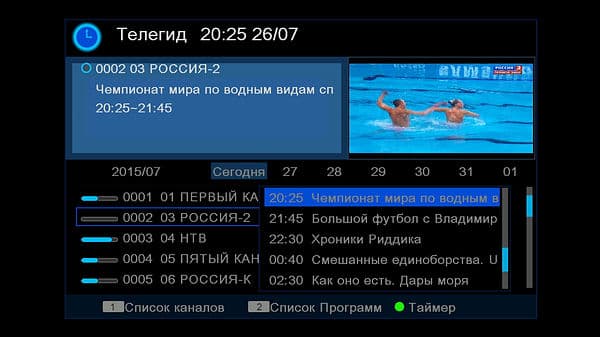

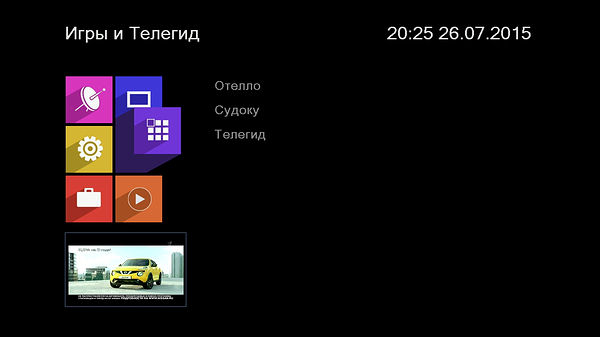

Две игры находятся в одном разделе с телегидом (EPG, Electronic Program Guide, электронная программа передач).

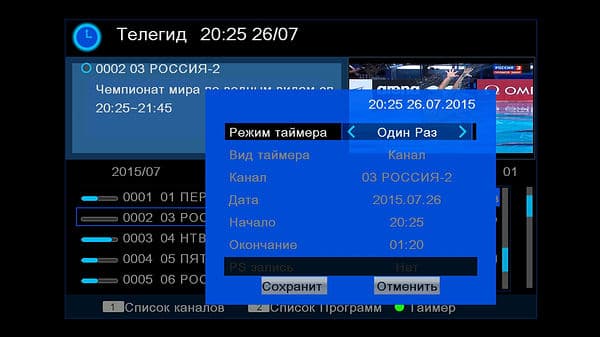

Таймер на 8 позиций, переход к настройке которого может быть осуществлен из окна EPG по одноименной кнопке на пульте ДУ, поддерживает как запись (однократную и ежедневную), так и просмотр.

С некорректным переводом настроек таймера связан один осложняющий использование устройства для записи нюанс, надпись «Окончание» следует читать как «Продолжительность», вместо времени окончания записи или просмотра задается именно этот параметр.

Во время тестирования устройство выводилось из режима ожидания и переходило в режим ожидания по завершении активного задания без нареканий.

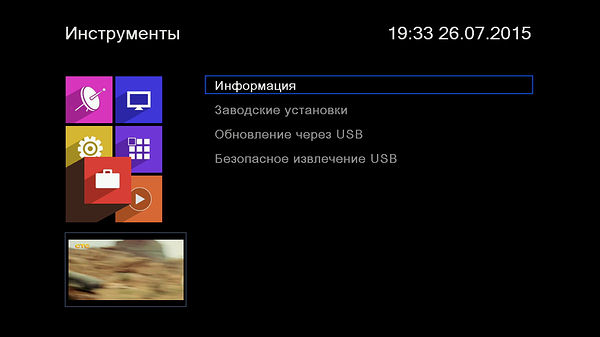

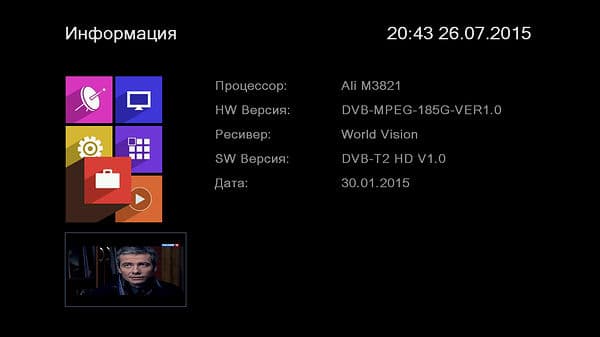

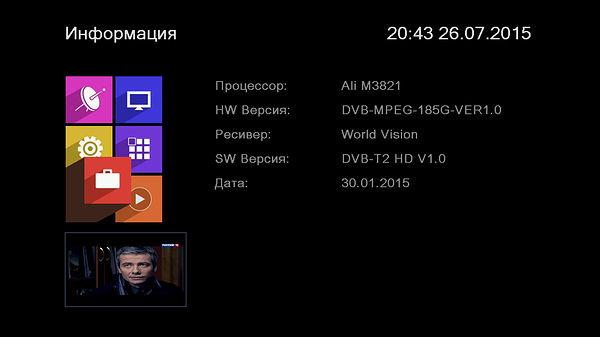

Раздел «Инструменты» содержит информацию о прошивке, возврат к заводским настройкам, обновление прошивки через USB и безопасное извлечение подключенного накопителя.

На сайте производителя имеется обновленная версия прошивки, которая была установлена при тестировании, информация о ней представлена ниже.

Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными накопителями разного объема, отформатированными в NTFS, включая жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 TB, вызвавший затруднения у Kaskad VA2206HD, World Vision T55D во время тестирования работал корректно.

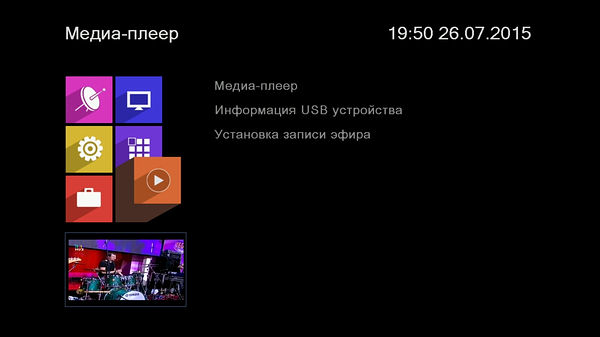

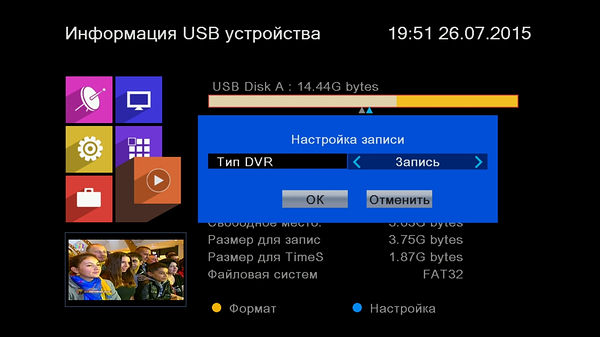

Пункт «Информация USB устройства» в разделе «Медиа-плеер» позволяет не только уточнить емкость и отформатировать подключенный накопитель, но и выбрать тип записи (запись и режим отложенного просмотра Timeshift, только запись, только Timeshift).

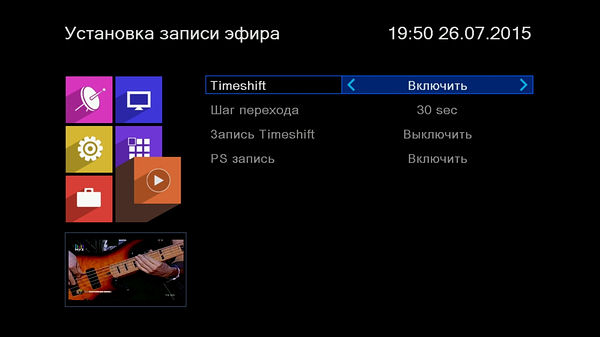

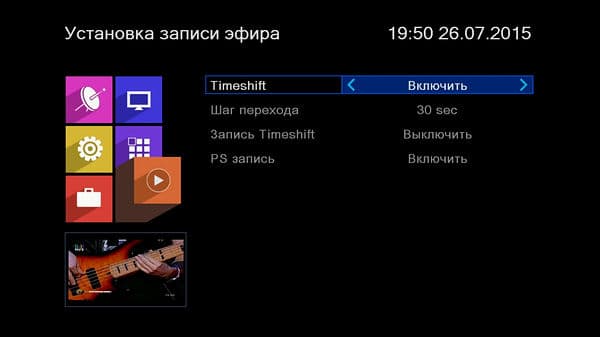

Пункт «Установка записи эфира» отвечает за активацию режима Timeshift, настройку перехода по времени (30 секунд, 1 минута, 5 минут, 10 минут, 30 минут) и опцию сохранения соответствующего файла.

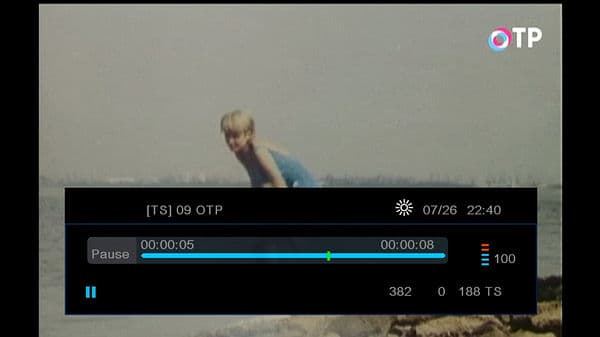

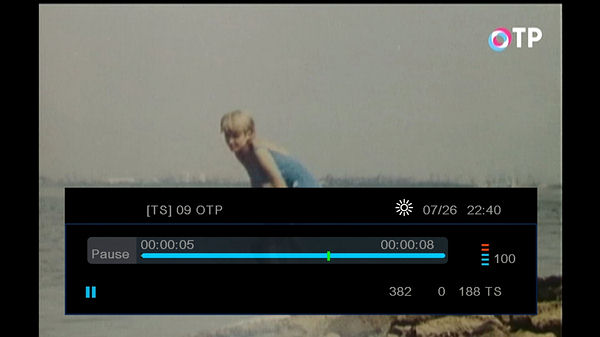

В режиме отложенного просмотра информационная панель отображает дату, время и канал.

На подключенном накопителе создается папка ALIDVRS2, для каждого записанного фрагмента создается собственная папка с датой в названии, запись осуществляется в формате TS, при этом создаются два служебных файла с расширениями *.dvr.

В режиме ожидания питание на подключенный накопитель не подается.

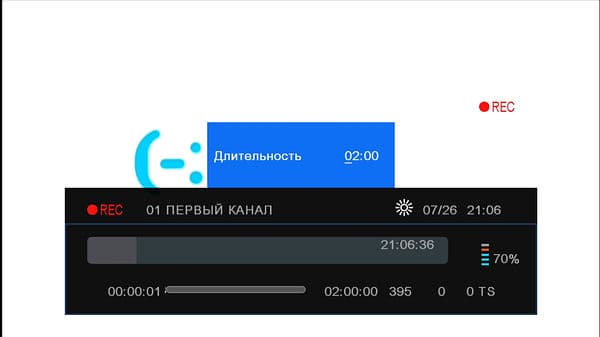

Во время непосредственной записи (кнопка Record на пульте) повторное нажатие на кнопку позволяет установить время записи. Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание, при активном режиме отложенного просмотра запись производится с момента начала записи.

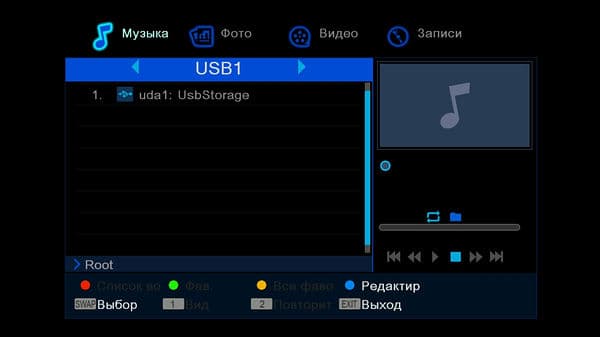

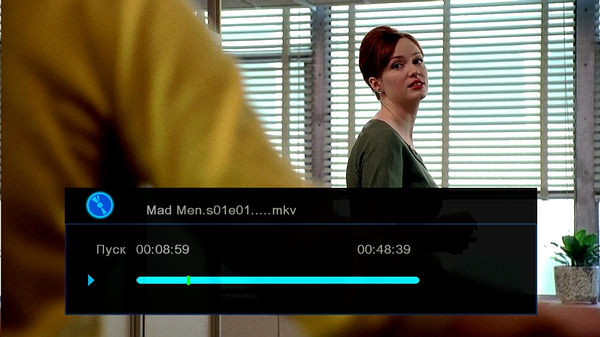

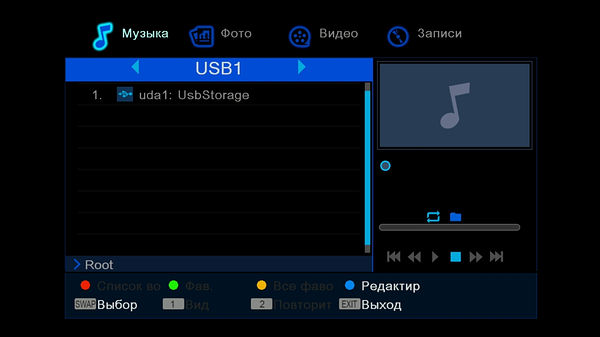

Встроенный медиаплеер способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.

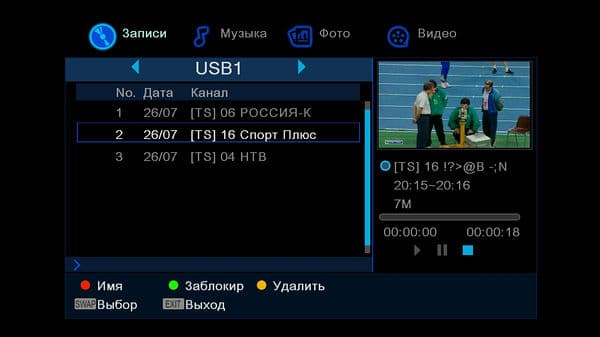

В разделе «Записи» можно переименовать, заблокировать паролем и удалить записанные фрагменты.

World Vision T55D поддерживает декодирование Dolby Digital. На момент тестирования встроенный проигрыватель не работает с субтитрами (субтитры выбираются, но не отображаются) и не запоминает место остановки после выхода, исправление этих недоработок заявлено в следующих обновлениях микропрограммы.

Устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.

Качество

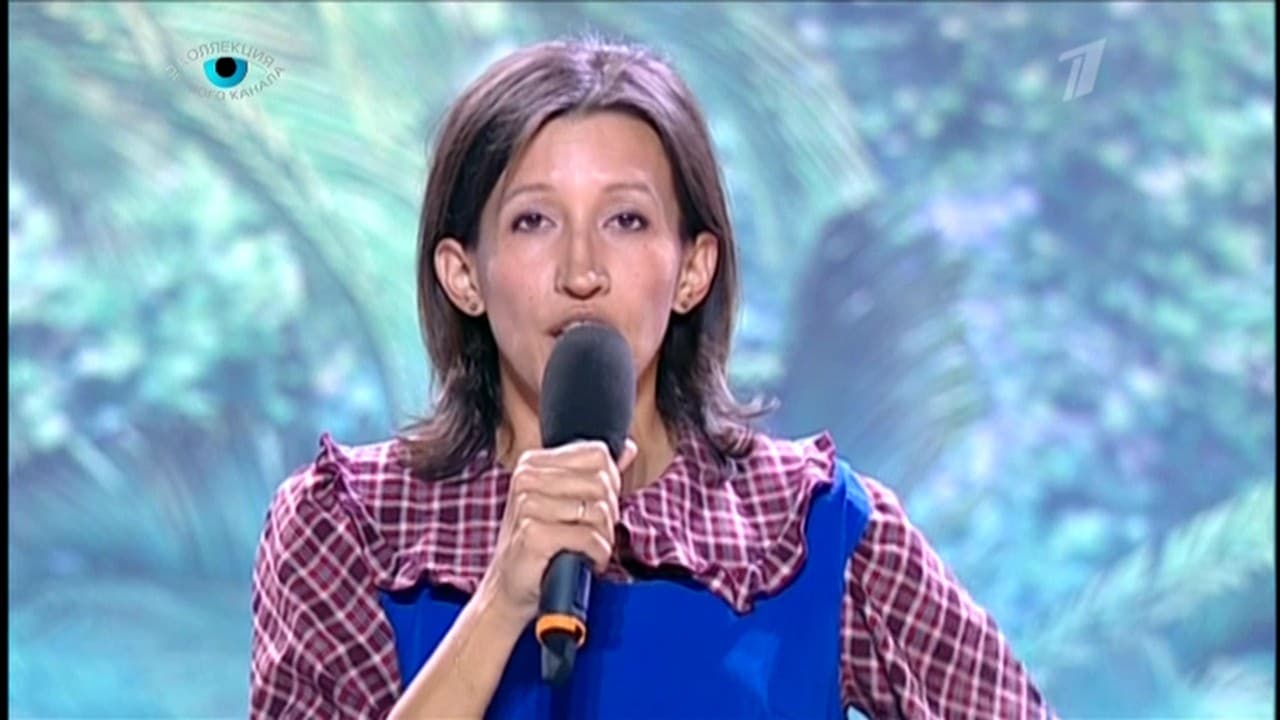

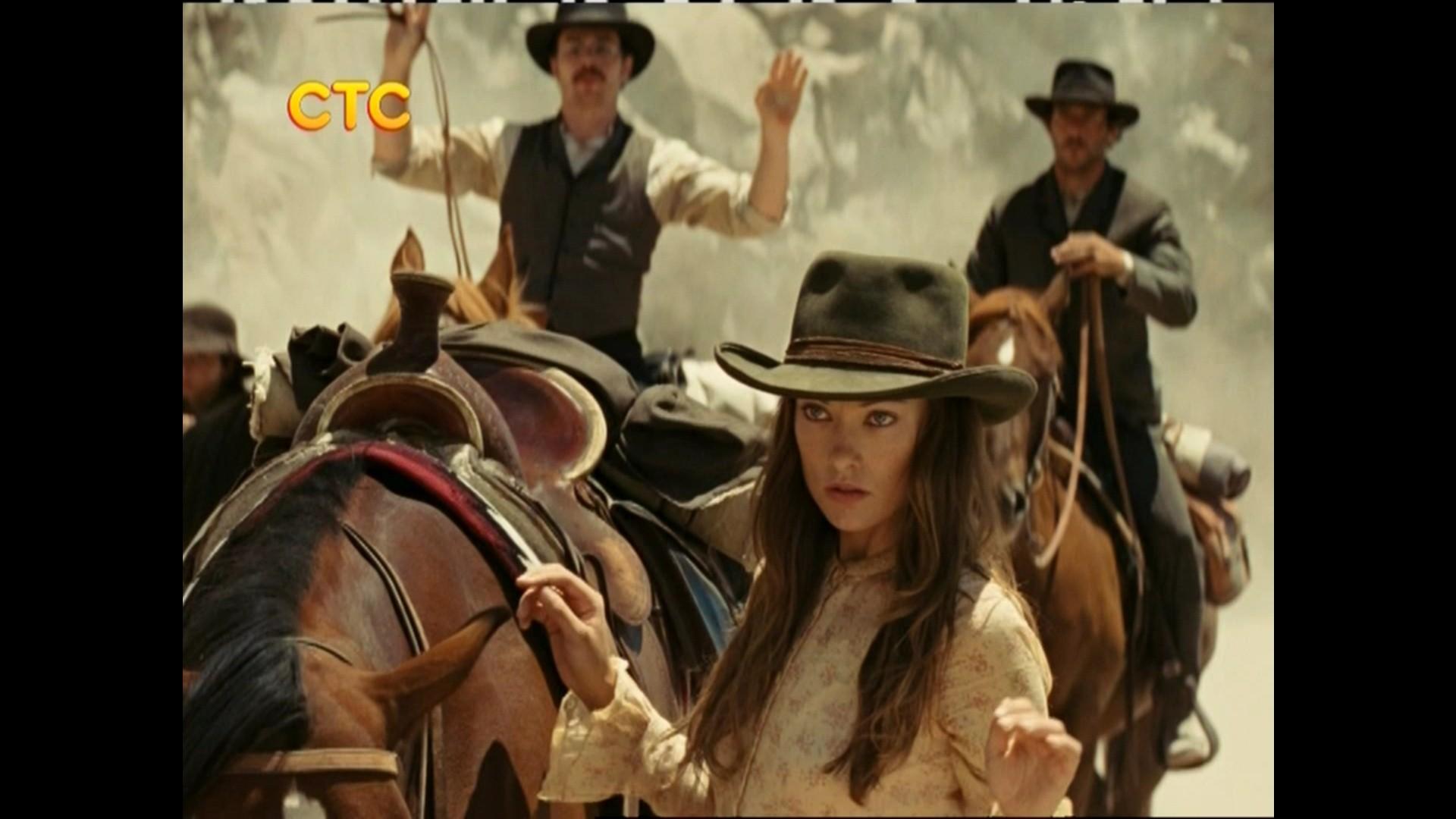

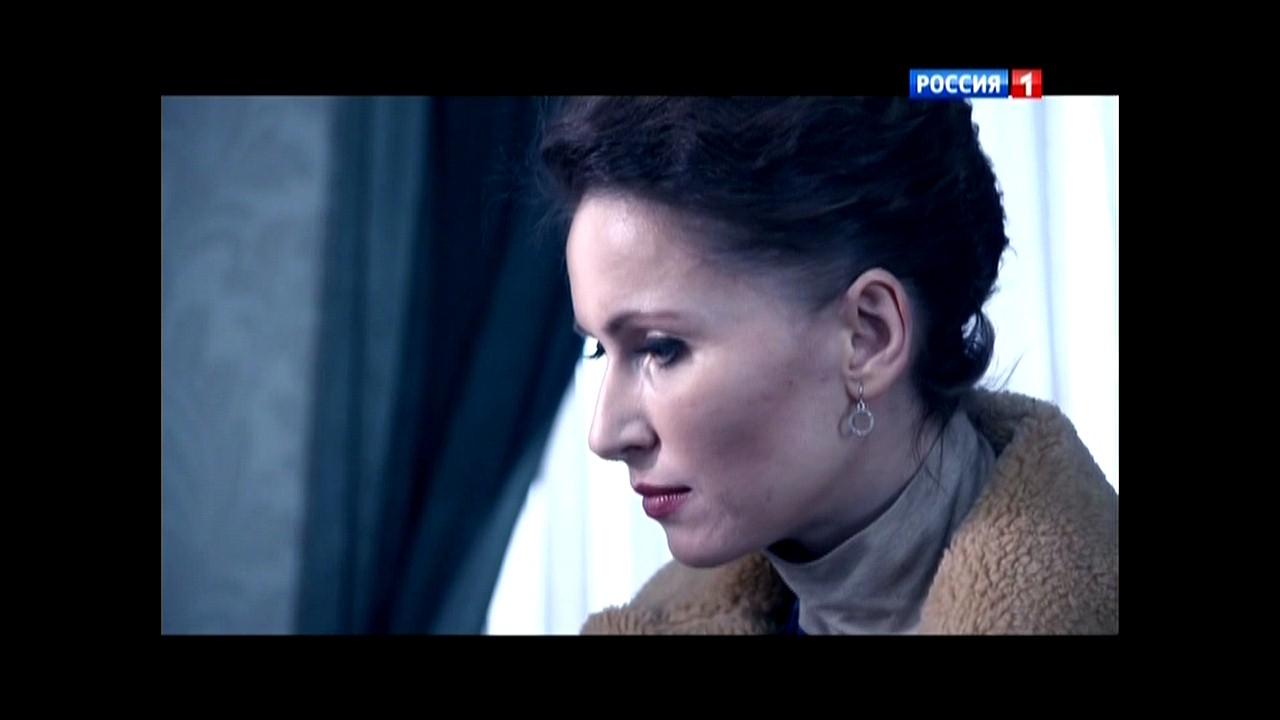

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

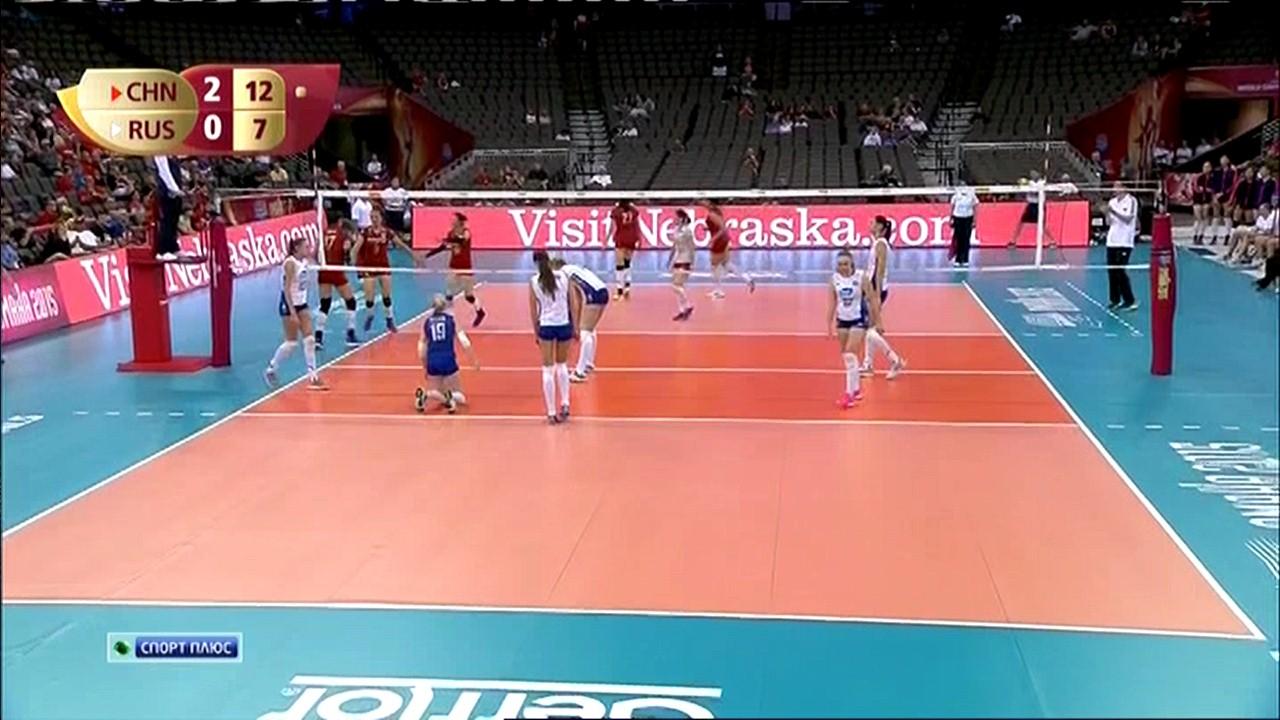

HDMI

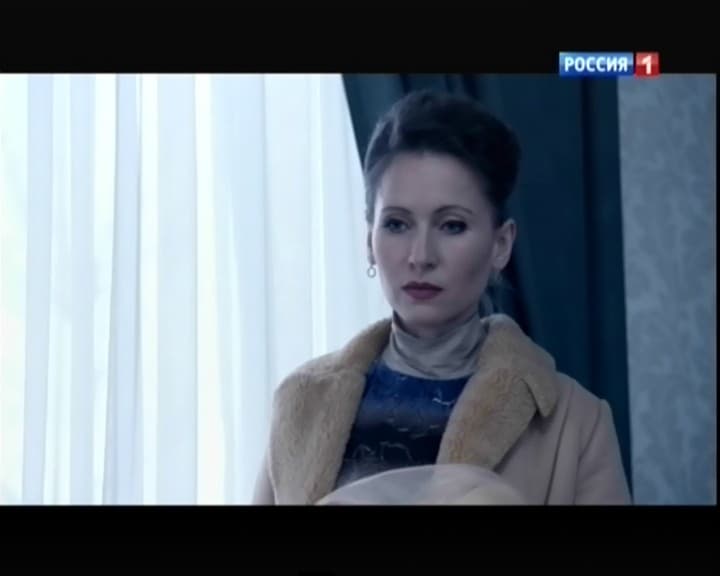

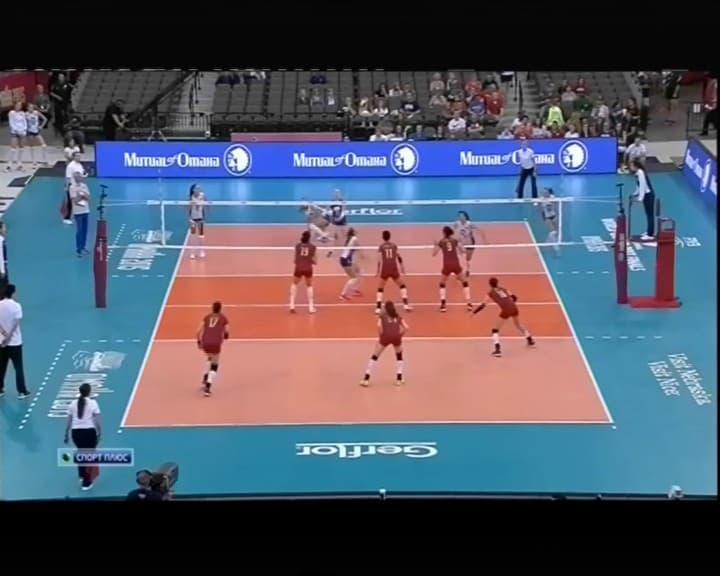

Композитный выход

Записанные фрагменты можно скачать здесь: фрагмент 1, фрагмент 2.

Время от включения устройства до появления изображения составляет около 15 секунд, это типичный показатель для ресиверов на этой платформе.

После физического отключения питания и возобновления его подачи ресивер включается в активном режиме.

Несмотря на бюджетный приемник, World Vision T55D обеспечивает хорошее качество приема цифровых каналов, в пределах одного PLP переключение между каналами занимает около 2 секунд, между каналами в разных PLP до 3 секунд, субъективно разница не воспринимается ощутимой.

Нагрев устройства при работе можно охарактеризовать как умеренный, однако имеет смысл позаботиться о циркуляции воздуха в местах расположения вентиляционных отверстий.

Выводы

Плюсы

  • корректная работа с M-PLP;
  • хорошее качество приема;
  • наличие информационного дисплея;
  • коаксиальный аудиовыход S/PDIF;
  • режим отложенного просмотра TimeShift (при наличии подключенного накопителя);
  • поддержка энергосберегающего режима для запланированных заданий;
  • поддержка декодирования Dolby Digital (AC-3);
  • режим многоканального предварительного просмотра MultiView;
  • кнопки PgUp и PgDn на пульте ДУ.

Минусы

  • некорректный перевод продолжительности записи в настройках планировщика;
  • посредственная реализация встроенного проигрывателя (возможно, будет исправлено в обновлениях прошивки).

World Vision T55D является примером разницы между ресиверами одного бренда на схожих наборах микросхем. По сравнению с World Vision T37 эта модель воспринимается устройством другого класса, а реализация интерфейса, пожалуй, выглядит интереснее InErgo у BBK SMP137HDT2. Если проигрыватель будет доработан в следующих прошивках, World Vision T55D можно будет рекомендовать к покупке как универсальный вариант для приема цифровых каналов и воспроизведения видеофайлов.

Средняя цена по данным Яндекс.Маркет
T-11157665
Предложения по данным Яндекс.Маркет
L-11157665-10


Устройство предоставлено на тестирование производителем
