Аналоговый TV- и FM-тюнер AVerTV Express 009 (M798B)

с интерфейсом PCI Express и поддержкой RDS


«— Ничего, — тихо сказал он. — Ничего, мы еще поработаем,
мы еще нужны, парусные корабли...»

Андрей Балабуха, «Люди кораблей»

Несмотря на появление цифрового вещания во многих регионах, полный переход на DVB-T2 с отключением аналоговых передатчиков в очередной раз передвинулся, теперь уже на 2018 год (источник). Более того, списки цифровых каналов пока еще далеко не полны, а запуск второго мультиплекса со многими популярными каналами находится в стадии постоянного переноса, да и кабельные операторы пока еще не отказались от аналоговых каналов и вряд ли сделают это в ближайшее время.

Таким образом, наблюдается парадоксальная ситуация, казалось бы, начавшие поддерживать DVB-T2 производители, не только выпускают гибридные устройства, как мы недавно могли убедиться на примере AVerTV Hybrid Volar T2, но и обновляют ассортимент аналоговых моделей. Логика в этом есть, обходятся такие решения дешевле, разъем PCI на современных системных платах обнаруживается не всегда, а поддержка актуальных OS явно не будет лишней, к тому же, разница между цифровыми (слева) и аналоговыми (справа) каналами для изображения стандартной четкости в условиях хорошего приема может оказаться малозаметной.

Рассматриваемый в этой статье AVerTV Express 009 (внутренний индекс M798B) представляет собой кульминацию развития аналоговых TV-тюнеров, миниатюризация основных компонентов до уровня пары микросхем и компактность разъемов PCI Express значительно уменьшили общие габариты, а рост производительности CPU не мог не повлиять на целесообразность использования аппаратных кодировщиков, позволив при этом реализовать дополнительные возможности.

Комплект поставки

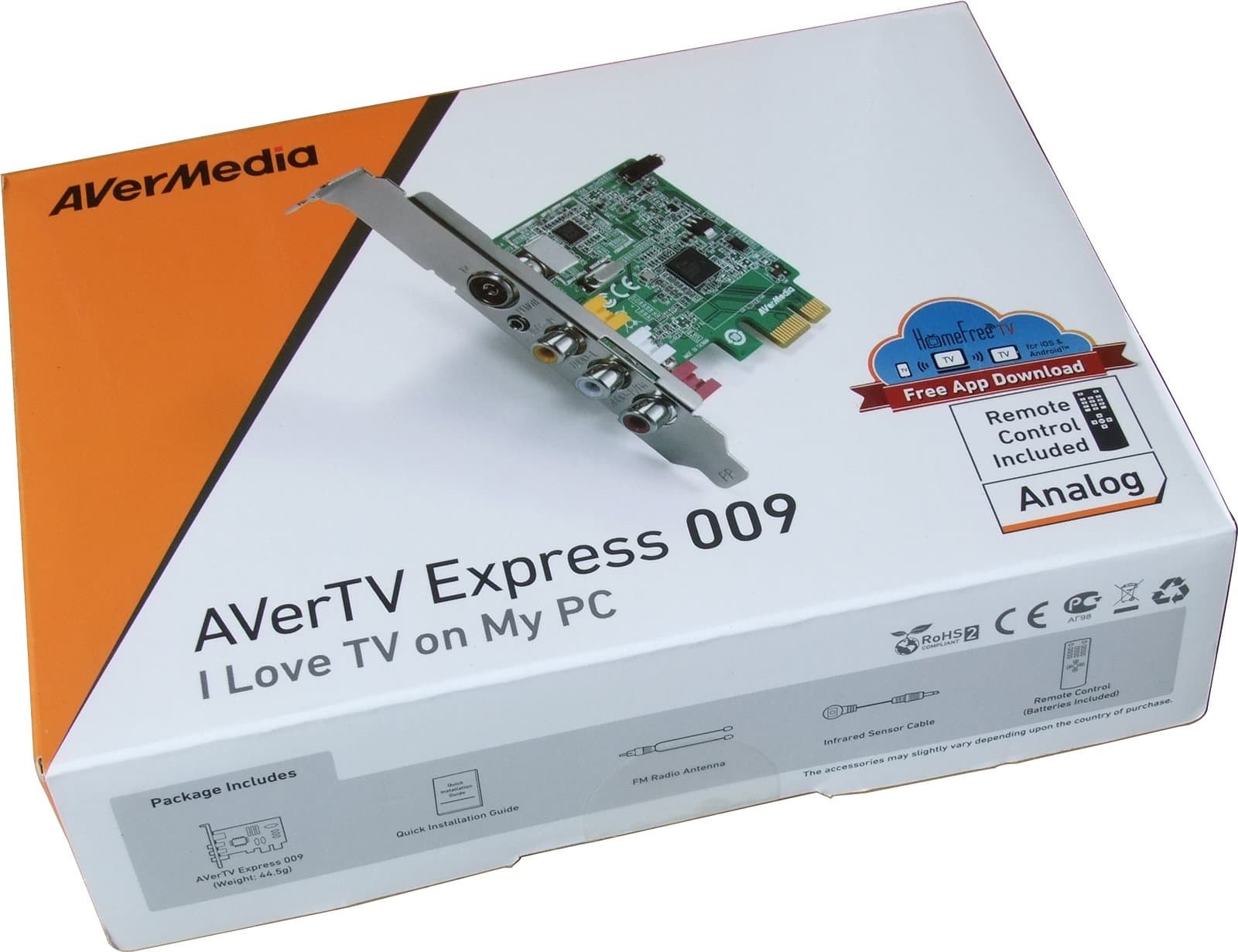

Дизайн коробок постигло очередное обновление, вызывающее ассоциации с изменениями в интерфейсах современных мобильных OS. Впрочем, этому можно найти объяснение, поддержка трансляции на соответствующие устройства удостоилась отдельного описания в левом нижнем углу.

Отметим очередное обновление дизайна, к которому в русле отраслевых тенденций так и напрашивается термин «материальный».

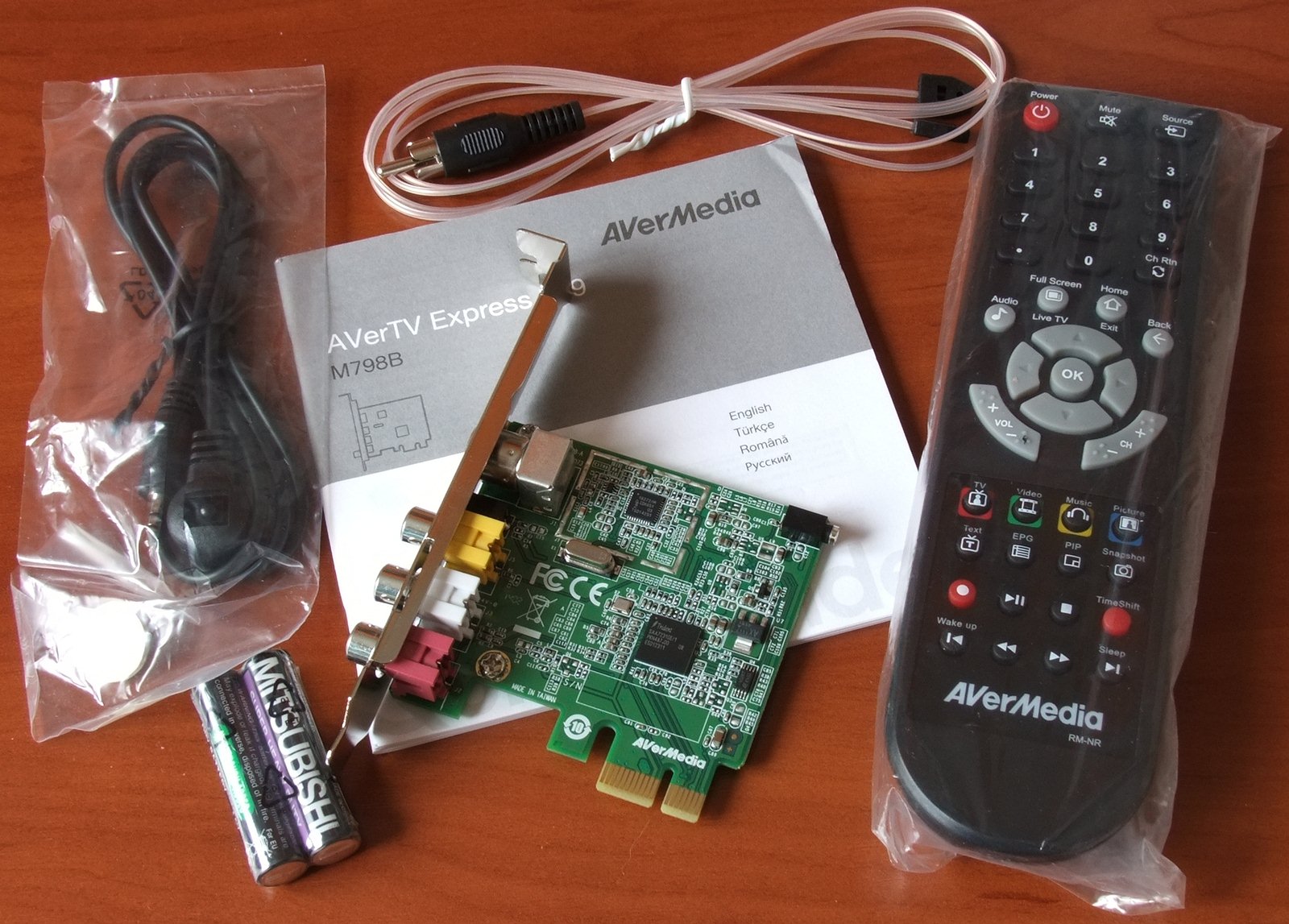

В коробке находятся:

  • тюнер;
  • пульт ДУ;
  • выносной ИК-датчик пульта ДУ;
  • дипольная FM-антенна;
  • руководство по установке;

Установочный CD отсутствует, драйверы и ПО предлагается скачивать с сайта производителя.

Конструкция и спецификации

Возможности TV-тюнера и штатного ПО:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • поддержка электронной программы передач (EPG);
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG2/4;
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;
  • настройка кнопок ПДУ;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 16 каналов одновременно;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7/Windows 8 (32- и 64-разрядных версий).

Индекс 009 в названии напоминает об AVerTV Super 009, преемником которого, если обратить внимание на совпадение характеристик за исключением интерфейса, по-видимому, и является рассматриваемое устройство.

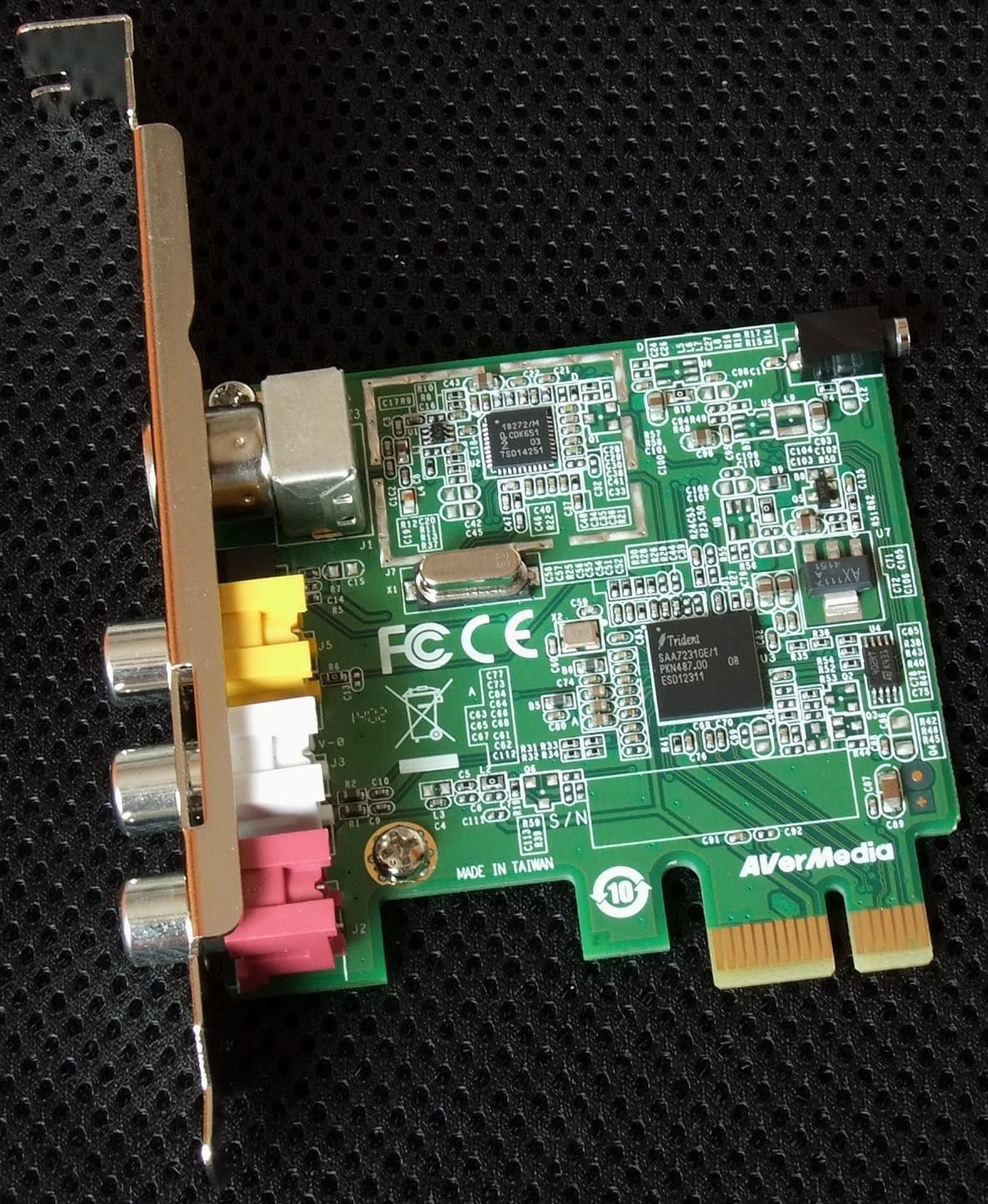

AVerTV Express 009 имеет укороченную низкопрофильную плату, что расширяет диапазон возможностей установки тюнера. Неплохо было бы видеть в комплекте планку для установки в низкопрофильные корпуса, но таковая по каким-то причинам отсутствует.

Прием сигнала осуществляется при помощи мультистандартного ВЧ-блока 18272/M компании NXP Semiconductors.

Там же разработан чип SAA7231GE/1, представляющий собой декодер с высокой степенью интеграции поддерживающий PCI Express (используется в нашем случае) и PCI, RDS (Radio Data System) а также имеющий встроенный ИК-контроллер.

Как мы и предполагали после тестирования AVerTV Hybrid AirExpress, смена маркировки с NXP на Trident произошла после покупки Trident Microsystems прав на эти микросхемы.

Конфигурация тестового компьютера

  • Процессор Intel Core i7-970
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Видеокарта Gigabyte GeForce GTX Titan
  • Оперативная память 16 ГБ (4×4096 DDR3 Samsung M378B5273DH0-CH9)
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • SSD 64 ГБ OCZ Vertex 4
  • SSD 256 ГБ Samsung 840 Evo
  • SSD 512 ГБ OCZ Octane
  • Жесткий диск 2 ТБ Toshiba (DT01ACA200)
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • DVD ReWriter Asus DRW-24B1ST
  • Операционные системы Windows XP Professional (SP3) Rus, Windows 7 Ultimate x64 Rus и Windows 8.1 Pro x64 Rus

Список эфирных каналов при тестировании

Название Канал Частота Стандарт
СТС 1 49,75 МГц SECAM D/K
Первый 3 77,25 МГц SECAM D/K
Терра РенТВ 6 175,75 МГц SECAM D/K
Скат ТНТ 7 183,25 МГц SECAM D/K
Россия 1 9 199,25 МГц SECAM D/K
НТВ 21 471,25 МГц SECAM D/K
5 канал 23 487,25 МГц SECAM D/K
Россия Культура 25 503,25 МГц SECAM D/K
Перец 28 527,25 МГц SECAM D/K
Ю 35 583,25 МГц SECAM D/K
ТВ3 37 599,25 МГц SECAM D/K
Россия 24 43 647,25 МГц SECAM D/K
ТВЦ 47 679,25 МГц SECAM D/K
Россия 2 Терра 50 703,25 МГц SECAM D/K
Звезда 53 727,25 МГц SECAM D/K

Подключение

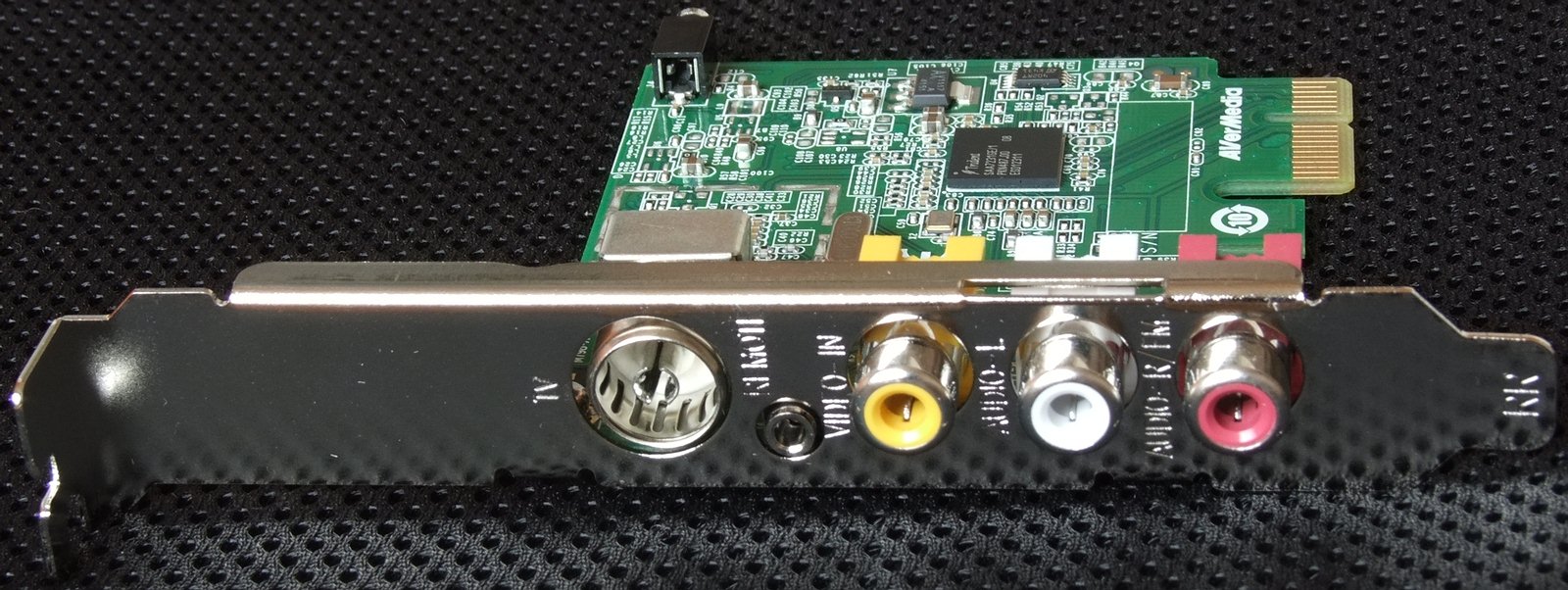

Если отвлечься от принципиального игнорирования инженерами AVerMeda компонентного подключения (SAA7231GE/1 это позволяет), пожалуй, не имеющего в настоящее время особой практической ценности, тюнер имеет полный комплект разъемов для подключения внешних источников композитного сигнала (разъем S-Video у AVerTV Express 009 отсутствует), причем для передачи звука используется не обычный в таких случаях mini-jack 3.5 мм, а 2 RCA. Результатом такого подхода стало использование правого звукового разъема для подключения FM-антенны, при этом расположение разъема может стать причиной физической несовместимости устройства с некоторыми системными платами, имеющими выступающие элементы в районе нижнего разъема RCA.

ИК-датчик пульта ДУ может подключаться не только с внешней стороны, на плате присутствует второй экземпляр соответствующего разъема для организации подключения при наличии ИК-прозрачных элементов у корпуса системного блока или вывода датчика на одну из корпусных панелей.

Настройка

После установки в разделе Звуковые, видео и игровые устройства появляется устройство AVerMedia M798 PCIe Pure Analog.

В системный трей помещается иконка программы AVerQuick, отвечающей за работу планировщика и пульта ДУ.

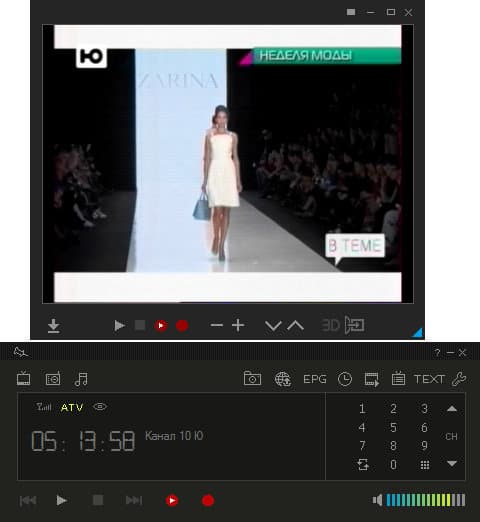

При тестировании использовались драйвер 22.64.96 и программа AVerTV 3D (добавлением 3D к названию программа обязана поддержкой соответствующего оборудования для просмотра стереоизображения) версии 6.5.2 [13121902].

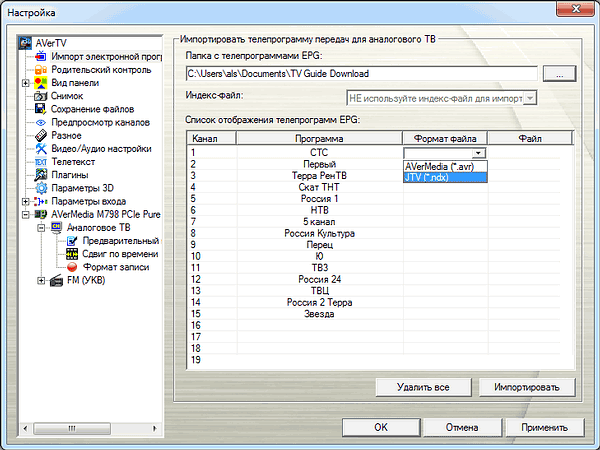

Начиная с версии 6.5, настройки встречают разделом, отвечающий за поддержку электронной программы передач EPG (Electronic Program Guide) для аналогового вещания. Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt).

Для планирования записи в соответствии с данными EPG реализовано отдельное интерфейсное окно.

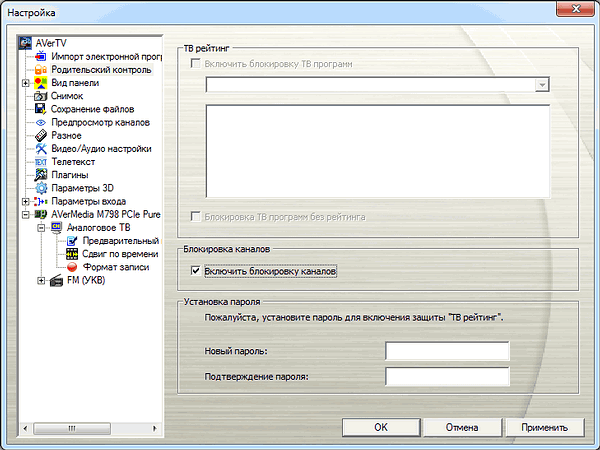

Относительно недавно появившаяся функция родительского контроля позволяет блокировать нежелательные каналы.

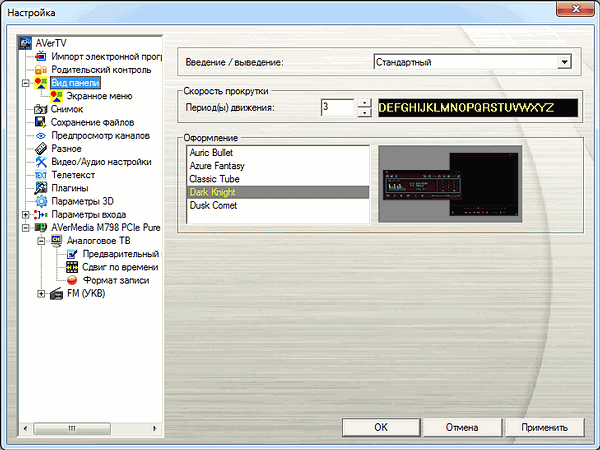

В разделе «Вид панели» находятся такие настройки интерфейса, как общее оформление (5 вариантов — Azure Fantasy, Dusk Comet, Auric Bullet, Classic Tube и Dark Knight, представленная на скриншоте выше), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

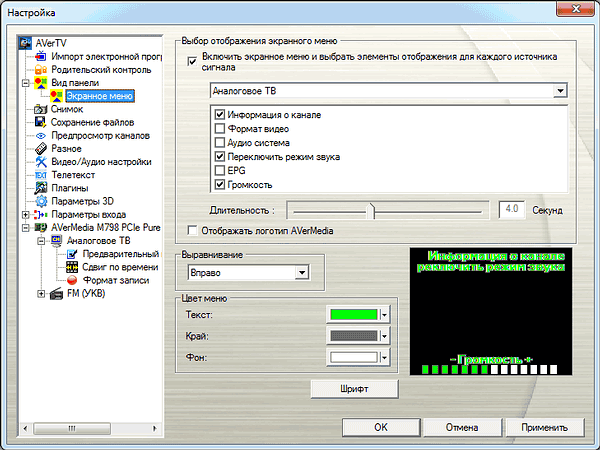

Подраздел «Экранное меню» позволяет выбрать цветовую гамму, длительность отображения меню, его расположение и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и громкость), а также включить вывод логотипа AVerMedia.

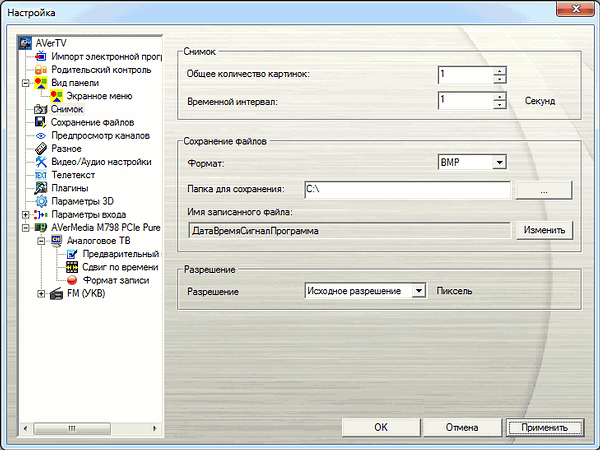

В настройках захвата кадров присутствуют количество снимков в серии, интервал между ними (от 1 до 60 секунд), формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения (от 160x120 до максимального разрешения монитора). Максимальное количество скриншотов в серии составляет 100.

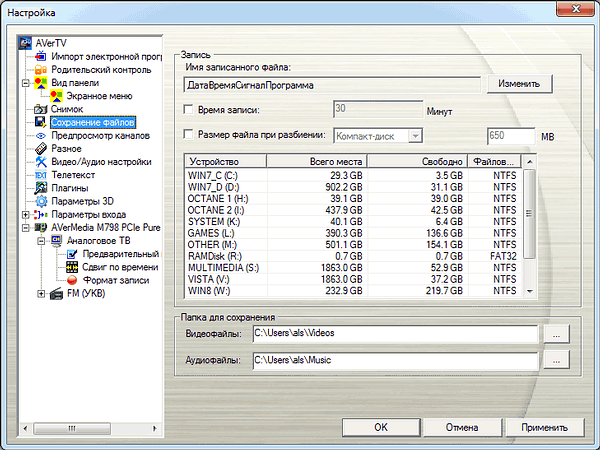

Раздел, отвечающий за сохранение файлов, предоставляет доступ к папкам для сохранения видео и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с перечисленными выше для захвата кадров.

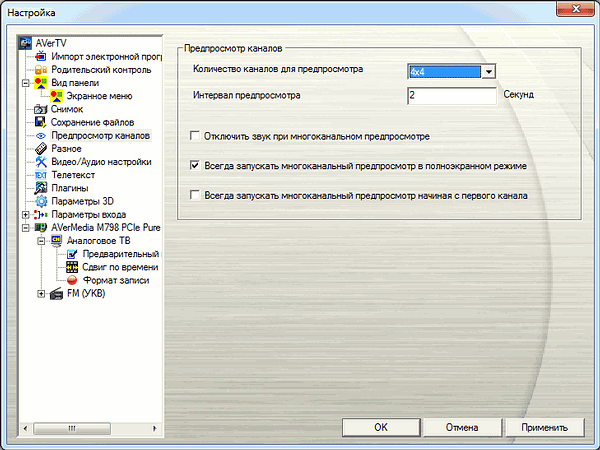

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2×2 до 8×8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала в списке.

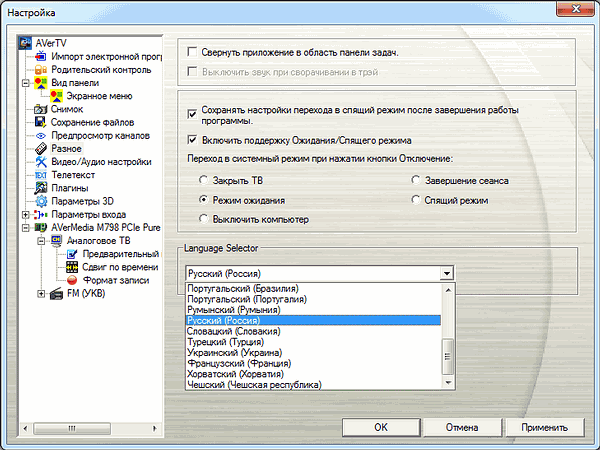

Раздел «Разное» получил обновление в виде выпадающего списка языков интерфейса, предыдущие версии программы автоматически выбирали язык в соответствии с региональными настройками операционной системы.

Кроме того, раздел позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

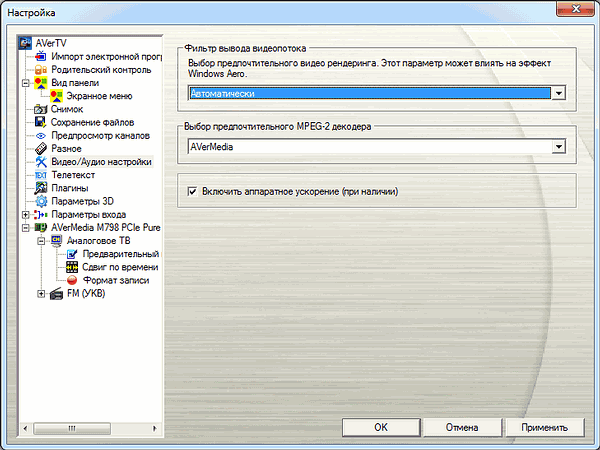

В разделе видео и аудионастроек доступны выбор видеорендерера (автоматически, Overlay Mixer, Video Mixing Renderer и Enhanced Video Renderer при доступности последнего в системе), MPEG2-декодера (собственный декодер от AVerMedia или Microsoft DTV-DVD Video Decoder) и включение аппаратного ускорения при его наличии.

Настройки телетекста состоят из двух вариантов вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

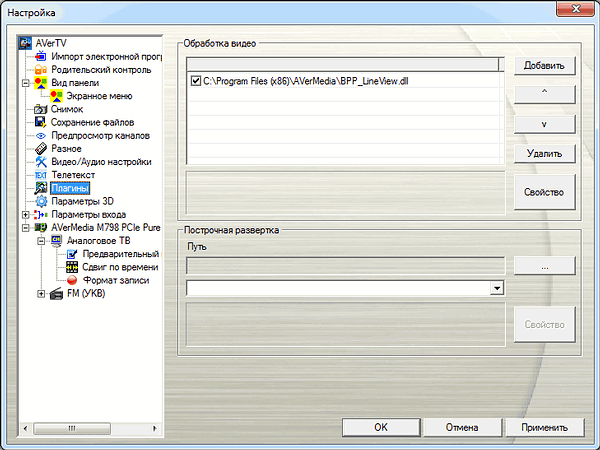

Раздел «Плагины», добавляющий поддержку дополнительных программных модулей (только для аналогового вещания), впервые появился в четвертой подверсии AVerTV 6, ликвидировав отставание от Beholder и Gotview по этому параметру.

Список стандартных модулей невелик, но желающие могут на свой страх и риск попробовать свободно распространяемые плагины Beholder.

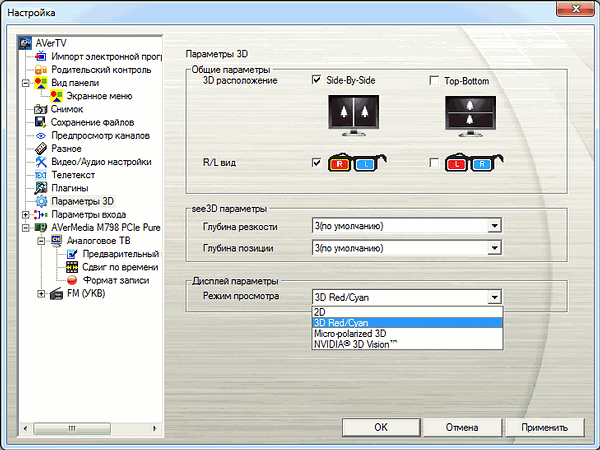

Индекс «3D», появившийся в названии AVerTV, означает поддержку стереоизображения для затворных очков Nvidia 3D Vision, поляризационных и анаглифических очков.

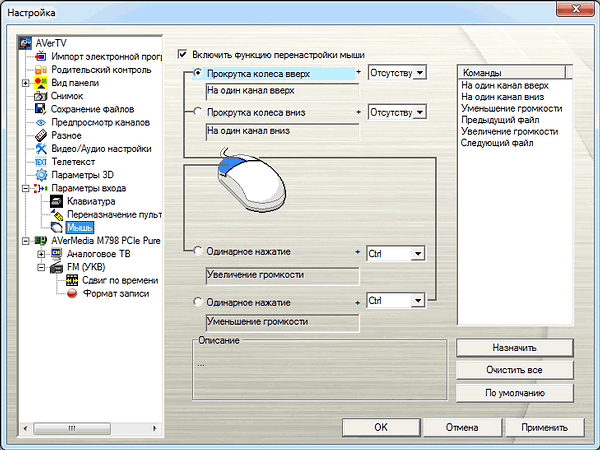

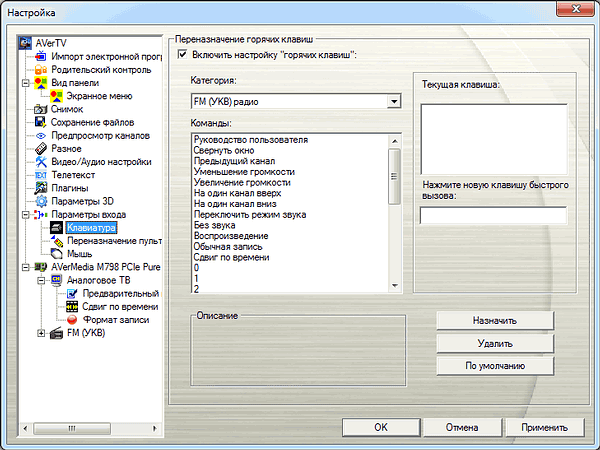

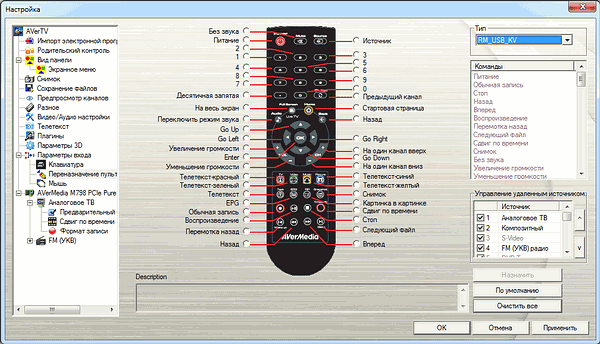

Раздел с так и не исправленным, несмотря на регулярное упоминание в наших обзорах, названием «Параметры входа» (логичнее было бы заменить «входа» на «ввода» или «управления») содержит три подраздела, отвечающие за настройки клавиатуры,

пульта ДУ

и кнопок/колеса стандартной трехкнопочной мыши. Поддерживаются комбинации «кнопка мыши + кнопка-модификатор».

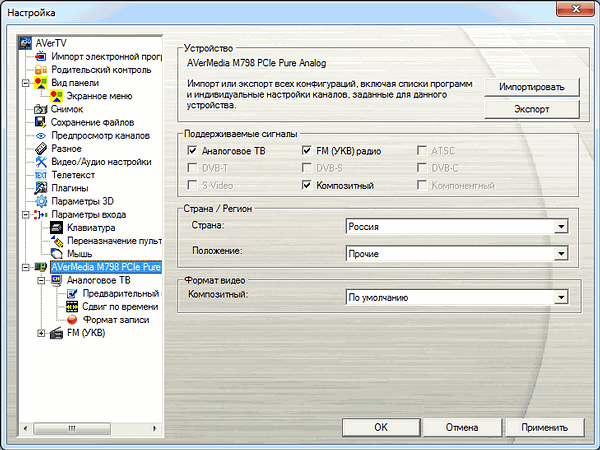

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены готовые списки каналов эфирного вещания.

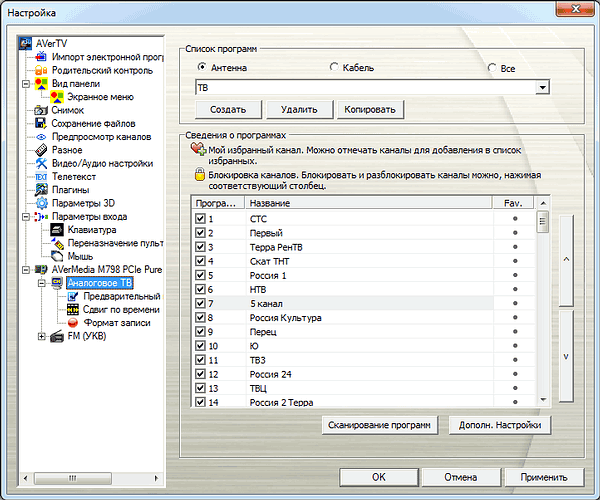

Поиск аналоговых каналов возможен как в антенном и кабельном диапазоне отдельно, так и с их объединением. Здесь же выбираются каналы для формирования списка избранных и блокировки.

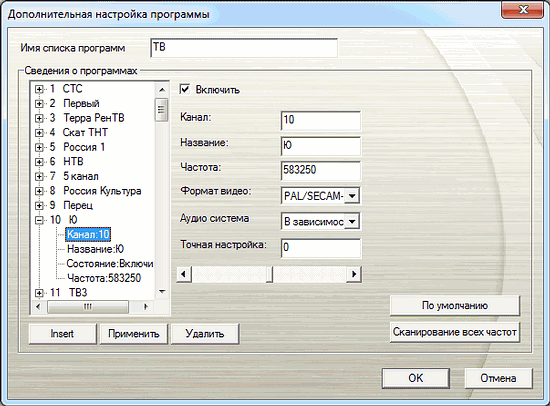

В дополнительных настройках можно найти название канала (доступное для редактирования и в общем списке), частоту, индивидуальный стандарт цветности и помещенный сюда поиск по всему диапазону частот.

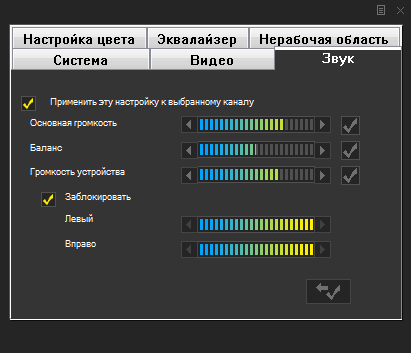

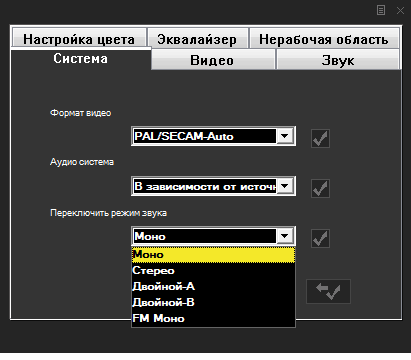

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню.

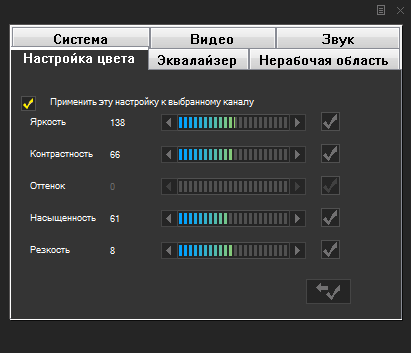

Таким образом, к стандарту цветности и режимам звука добавляются яркость, контрастность, оттенок, насыщенность, резкость, масштабирование («нерабочая область» согласно терминологии AVerMedia) с независимой настройкой по всем направлениям, тип деинтерлейсинга (Bob, Weave, краевое сглаживание, обеспечивающая лучшую четкость изображения прогрессивная развертка) и названное в русском варианте «повышением качества видео» шумоподавление (включено, выключено, автоматический выбор).

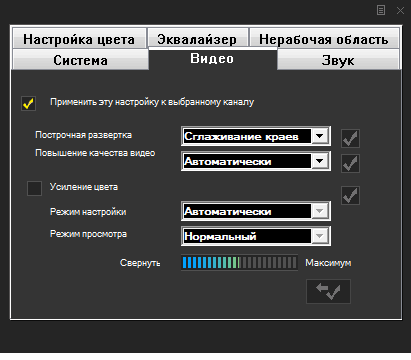

Пункт «Усиление цвета» («Video Color Enhancement» в оригинале) позволяет дополнительно управлять насыщенностью (кроме автоматической работы возможно ручная настройка, которой, впрочем, может помешать еще одна давняя ошибка в локализации, ставшая причиной непонятного «Свернуть» вместо «Минимум»,). В программе реализованы демонстрационные режимы с обработкой половины изображения и с разделением окна. По умолчанию опция активирована, пользователям, не являющимся сторонниками чрезмерной насыщенности, не помешает это учесть.

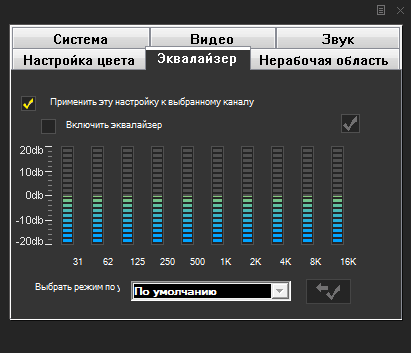

Предусмотрены 10-полосной эквалайзер с предустановленными режимами и ручным управлением, настройка баланса и раздельная регулировка громкости для левого и правого каналов.

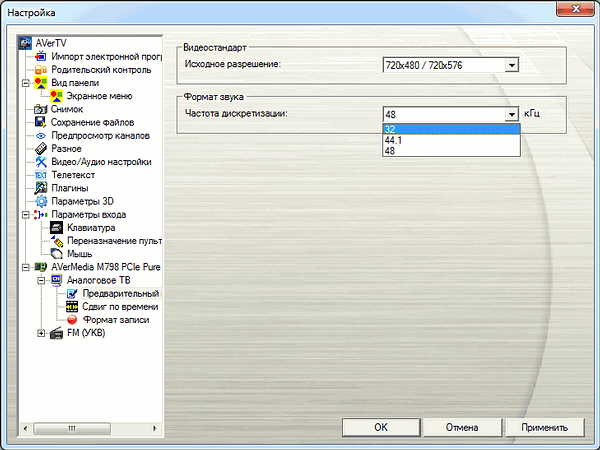

Для предварительного просмотра можно выбрать разрешение (в нашем случае только 720×576) и частоту дискретизации звука (32, 44.1 и 48 кГц).

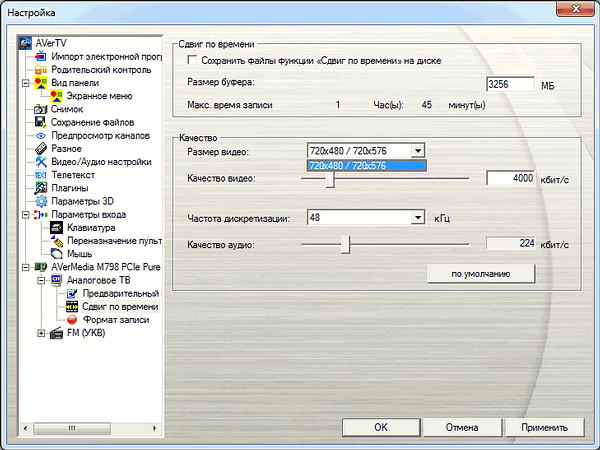

Параметры MPEG2 потока при работе в режиме отложенного просмотра (TimeShift, сдвиг по времени) не допускают изменения разрешения, ограничиваясь максимальными для аналогового вещания 720×480/720×576 в зависимости от видеостандарта. Изменять можно видеобитрейт (от 2000 до 15000 кбит/с), аудиобитрейт (от 192 до 384 кбит/c) и частоты дискретизации (32, 44.1, 48 кГц). Возможно сохранение буферного файла с указанием его размера.

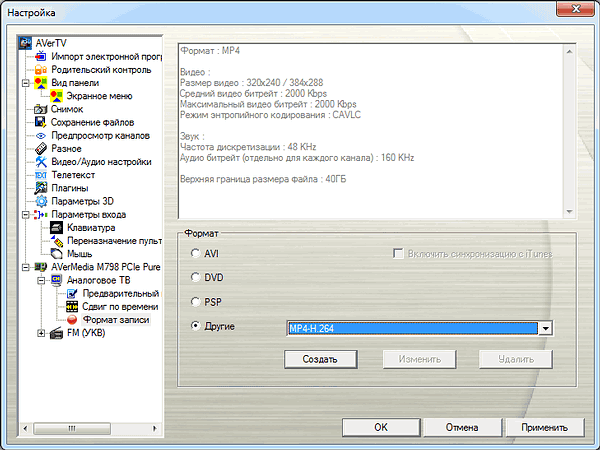

К нескольким стандартным профилям, представленным в разделе настроек записи, можно добавлять пользовательские. Предусмотрен штатный H.264 кодек с профилями для популярных устройств и возможностью ручной настройки параметров, при выборе соответствующих профилей доступна синхронизация с iTunes.

В профилях для захвата звука можно найти запись в MP3 с битрейтами до 320 кбит/с, однако при выборе сторонних кодеков для сжатия видео MP3 в списке доступных для сжатия звука отсутствует.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG2-кодека ограничен диапазоном 2000—15000 Кбит/с. Это не относится к частоте дискретизации (доступны 32, 44.1 и 48 кГц) и аудиобитрейту (192—384 Кбит/c). Отдельно отметим возможность использования штатного программного шумоподавления не только при просмотре, но и при записи.

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

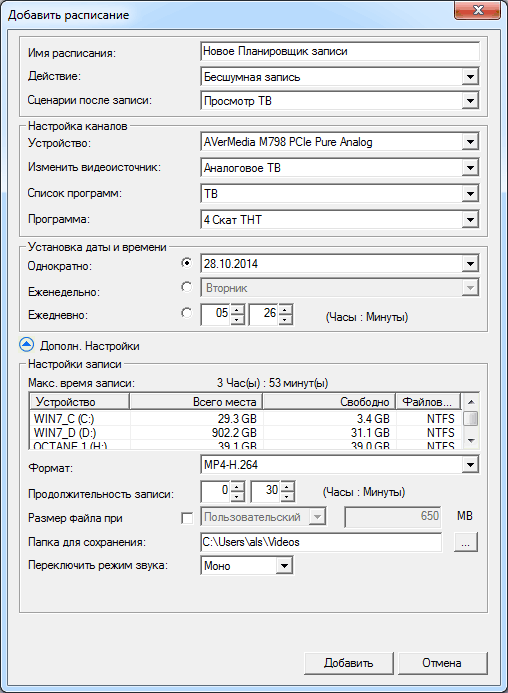

Планировщик поддерживает фоновую запись с отключенным звуком и режим отложенного просмотра в качестве задачи. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

Сервис HomeFree

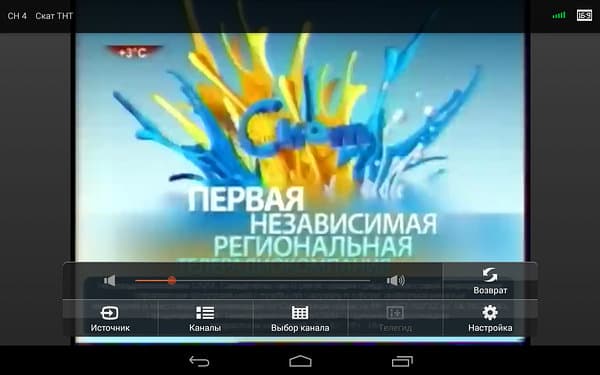

AVerTV Express 009 поддерживает фирменный сервис HomeFree, превращающий любой компьютер с установленным TV-тюнером от AVerMedia в центр трансляции телевизионного вещания на мобильные устройства под управлением Android и iOS.

Для работы сервиса достаточно установить на компьютере в дополнение к драйверам и штатному ПО одноименное приложение, обеспечивающее фоновую работу сервиса, а на мобильном устройстве — клиент из Google Play или iTunes.

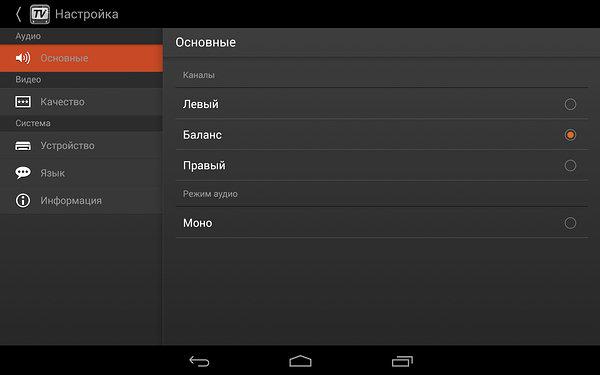

В приложении (во время тестирования использовалась версия 1.0.27.20141020) доступны звуковые настройки в виде выбора каналов и режима звука,

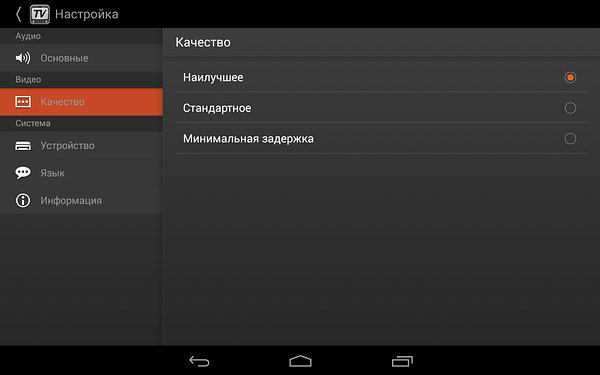

настройки качества видео (наилучшее, стандартное, минимальная задержка),

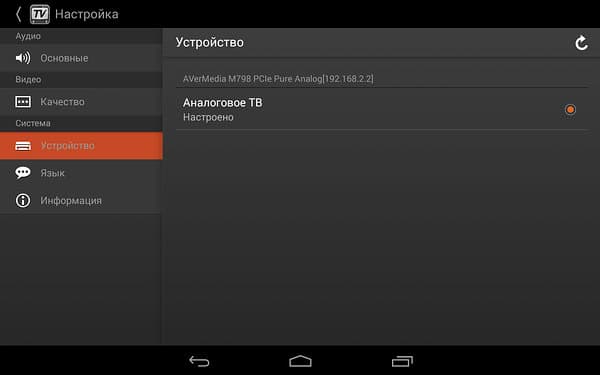

выбор источника (только аналоговое вещание у AVerTV Express 009, подключенные внешние источники сигнала не поддерживаются)

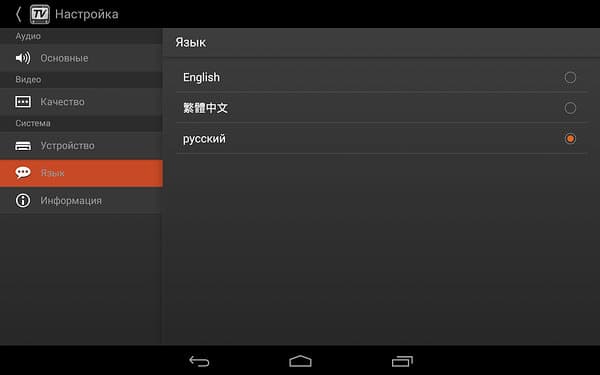

и языка интерфейса (английский, китайский и русский).

В связи с особенностями аналогового вещания, подключенным может быть только одно устройство, программа AVerTV 3D при этом не должна быть запущена.

Тестирование проводилось на планшете ASUS Nexus 7 2013 (версия Android 4.4.4), нареканий на стабильность работы не возникло.

Придраться можно, разве что, к не совсем интуитивному переключению соотношения сторон посредством миниатюрного значка в правом верхнем углу (применяется ко всем каналам) и серому фону в режиме 4:3.

Качество

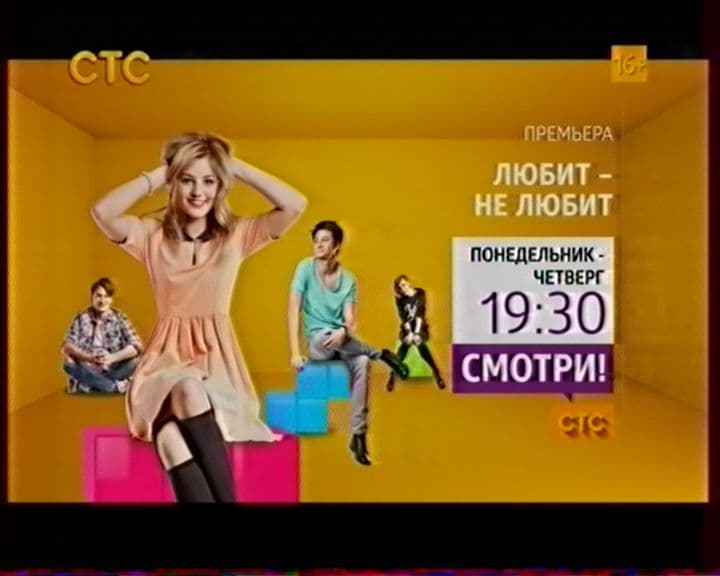

Тюнер обеспечивает хорошее качество приема (более подробно в следующей части нашего сравнительного цикла).

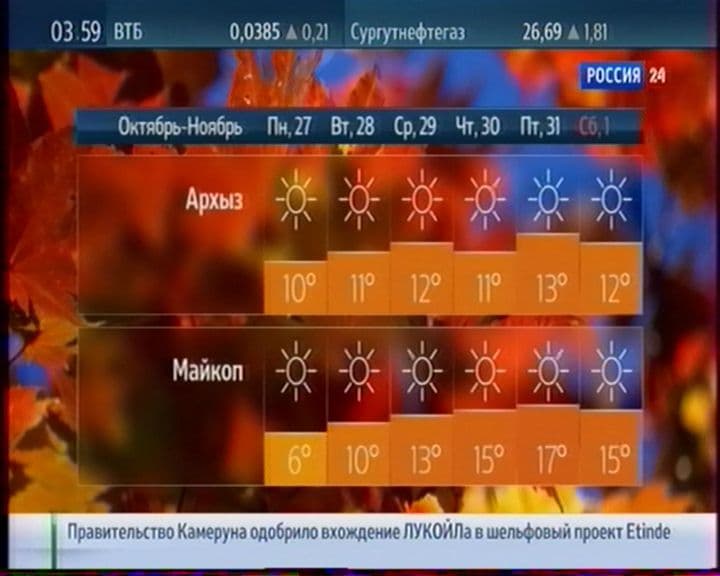

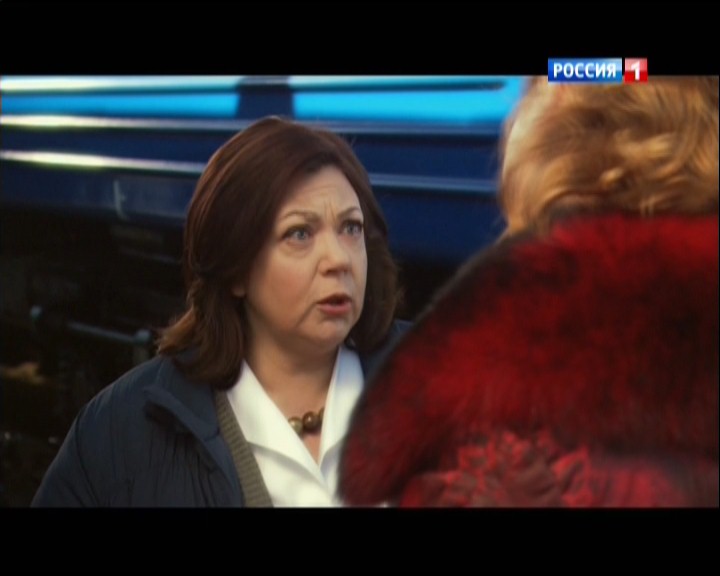

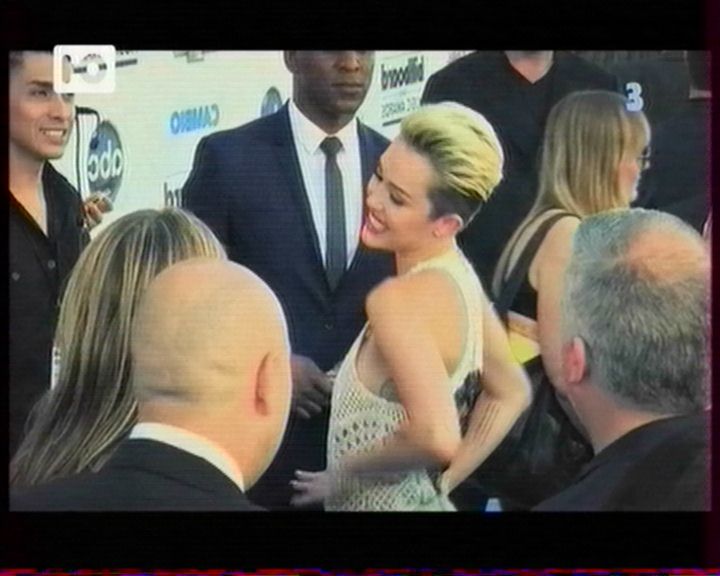

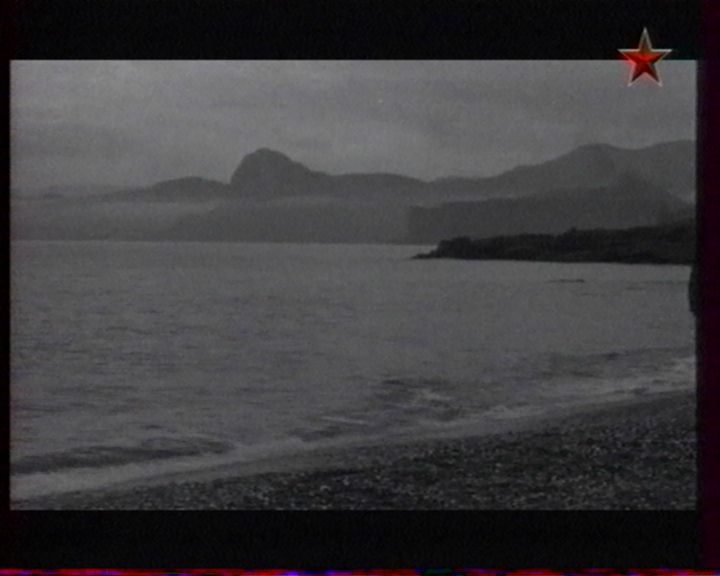

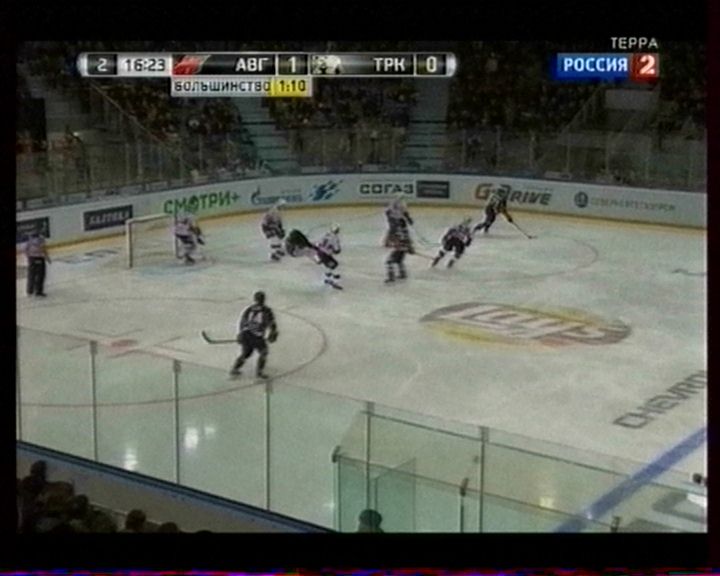

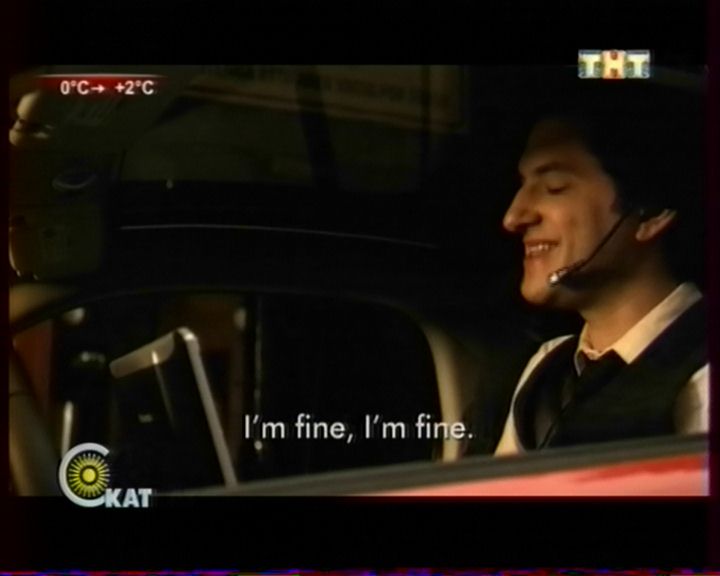

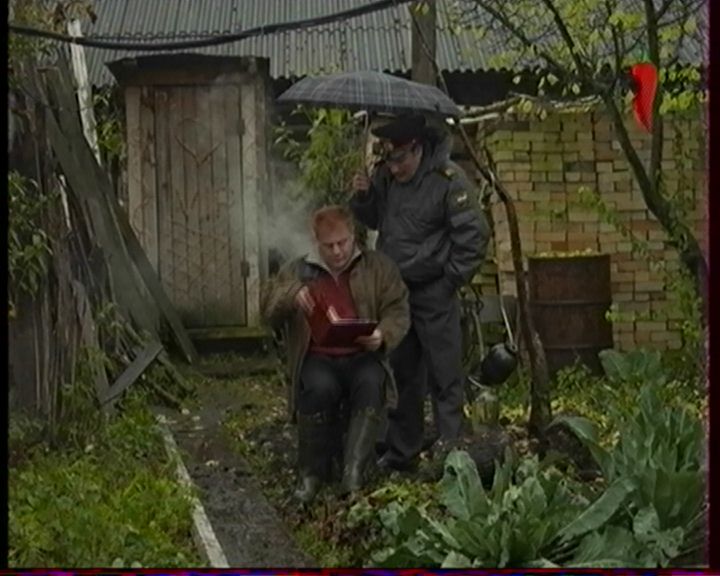

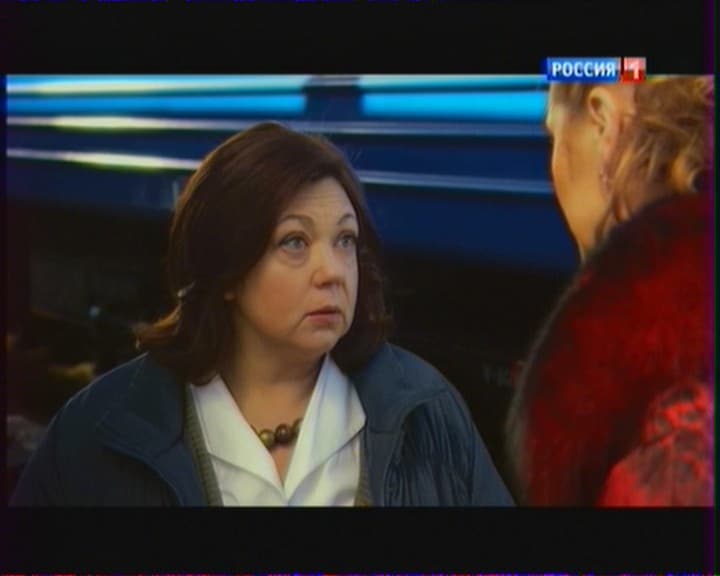

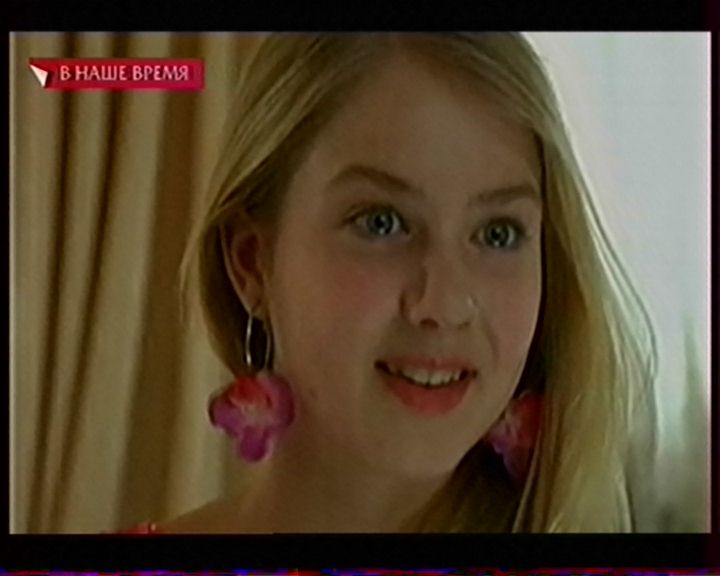

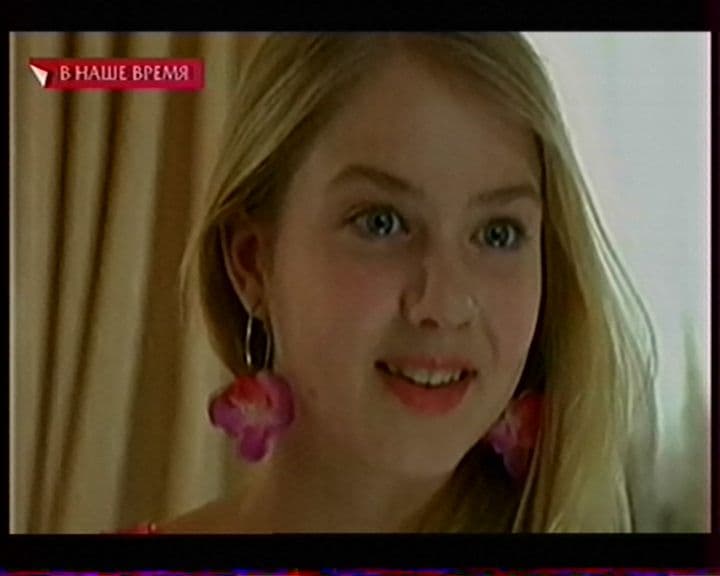

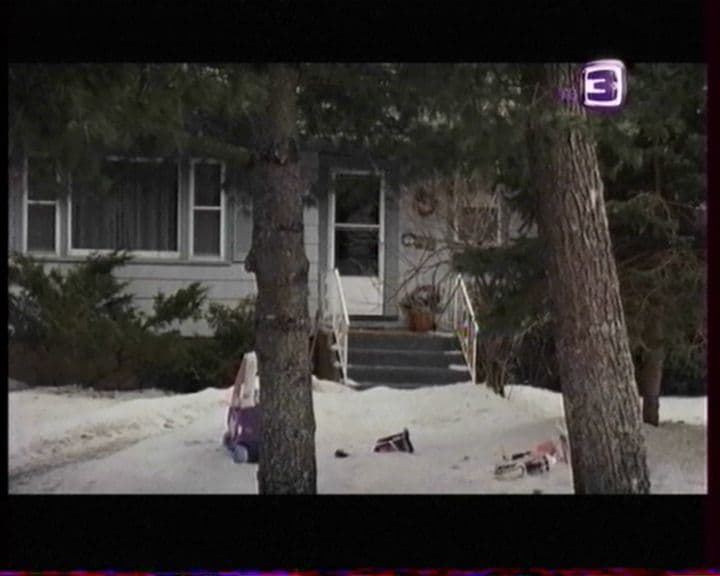

Используемый декодер обеспечивает хорошее качество изображения (напомним, что разница между декодерами последних поколений вряд ли будет заметной для обычного пользователя), наблюдаемое ранее снижение четкости вследствие используемых методов деинтерлейсинга теперь обходится выбором прогрессивной развертки в настройках канала.

В спецификациях SAA7231 заявлен аппаратный 2D-фильтр для подавления шума, однако в настройках драйвера доступ к нему отсутствует, поэтому судить о его влиянии на качество изображения трудно.

Эффект «вертикальных полос », характерный для PCI АЦП от Philips/NXP серии SAA713x, при тестировании устройств, оснащенных декодерами этой серии, не наблюдался.

Качество звука заслуживает хорошей оценки.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG2. Это позволяет использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition, Windows Vista, Windows 7 и Windows 8.

Автоматическое определение стандарта цветности работает корректно.

Во время тестирования наблюдался странный эффект, выражающийся в 100% загрузке ядер CPU при обращении к устройству в AVer 3D и HomeFree. Воспроизвести его на другой конфигурации не удалось, так что вероятность столкнуться с подобным у потенциальных пользователей невелика.

FM-тюнер

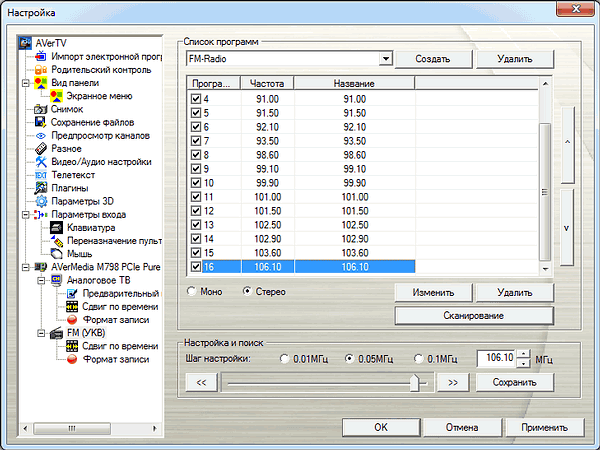

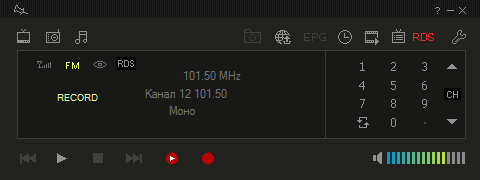

Программа использует общий интерфейс для всех режимов. В AVerTV 3D 6.5 предусмотрены готовые списки радиостанций Москвы и Санкт-Петербурга, кроме того, цифровая панель имеет два режима работы — переключение каналов и ввод частоты.

Качество приема FM-радиостанций заслуживает хорошей оценки.

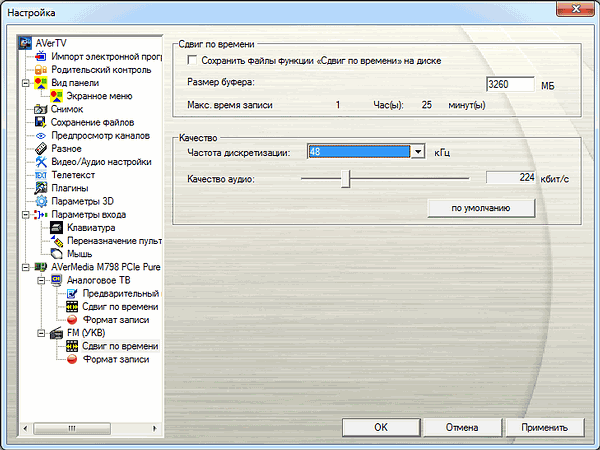

FM-режим имеет свои настройки режима сдвига по времени (используется MPEG2). В одноименном разделе можно выставить битрейт (192 — 384 кбит/с) и частоту дискретизации (32, 44.1, 48 кГц). Сохранение буферного файла доступно и здесь.

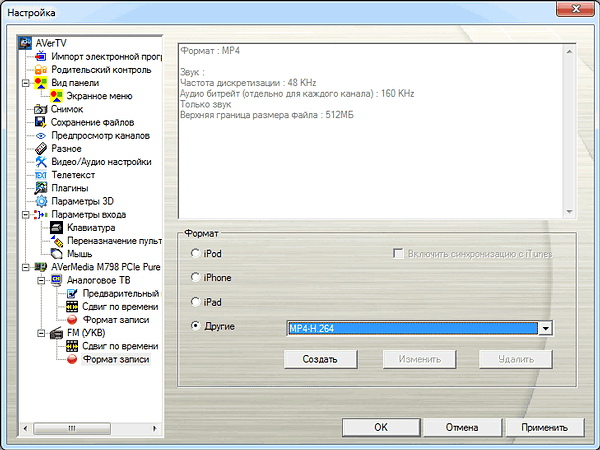

Доступна запись в MP3 (в предыдущих версиях AVerTV сжатие в MP3 поддерживалось только в Windows XP, к тому же, системный кодек от Microsoft, ограниченный 22 кГц 56 кбит/с, требовал замены на полную версию Fraunhofer MPEG Layer-3 codec или использования альтернативных вариантов) в дополнение к WMA, WAV и H.264.

Вывод RDS информации активируется предназначенной для этого кнопкой на панели, отображение осуществляется в режиме бегущей строки.

Тюнер продемонстрировал хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, mp3, 481 КБ).

Пульт ДУ

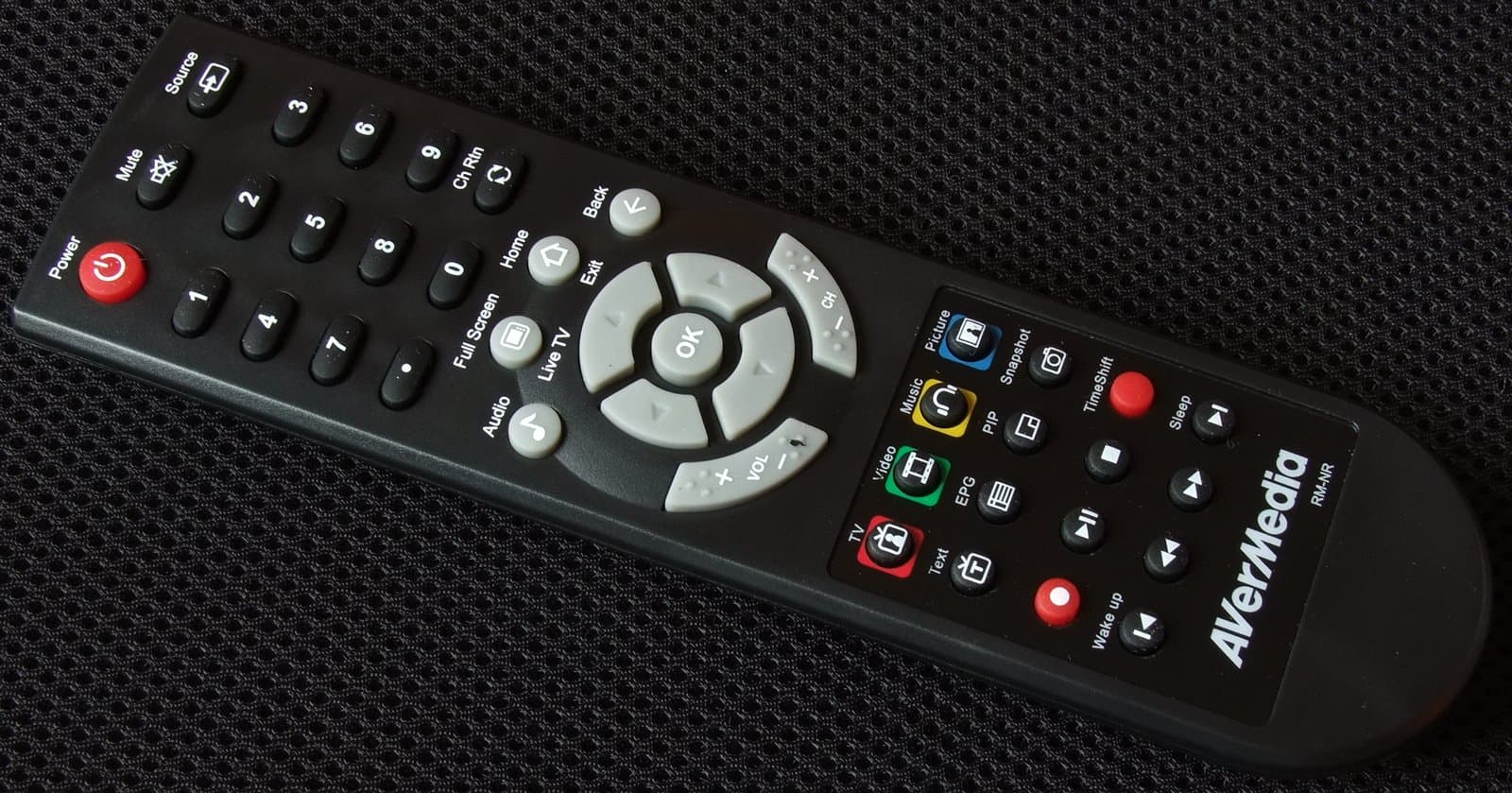

44-кнопочный пульт ДУ ранее был замечен у AVerTV Super 009 и AVerTV Ultra PCI-E RDS. Расположение кнопок и группировка по функциональным зонам удобны, нажатие информативно. Отдельно можно отметить выделение светлых навигационных кнопок на темном фоне. Питание от двух элементов типоразмера AAA, входящих в комплект поставки.

Выводы

Плюсы

  • компактность;
  • хорошее качество приема, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов;
  • поддержка RDS;
  • автоматическое определение стандарта цветности;
  • наличие двух разъемов для подключения ИК-датчика;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • поддержка телевизионной программы;
  • поддержка сторонних модулей (плагинов);
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • поддержка Windows Windows XP/Vista/Windows 7/Windows 8 (32- и 64-разрядных версий);
  • поддержка сервиса HomeFree.

Минусы

  • отсутствие в комплекте низкопрофильной планки;
  • отсутствие возможности работы с источниками компонентного сигнала;
  • отсутствие разъема S-Video.

AVerTV Express 009 представляет собой наглядный пример достаточной конкурентоспособности во время переходного периода с аналогового вещания на цифровое с одновременной поддержкой обоих форматов. Да, в регионах с активным вводом DVB-T2 имеет смысл выбирать цифровой или гибридный TV-тюнер, однако с учетом динамики распространения цифрового вещания для многих потенциальных покупателей срок актуальности этого устройства будет, как минимум, соответствовать его цене.


Средняя цена по данным price.ru
$48(10)
Средняя цена по данным Яндекс.Маркет
T-10728423
Предложения по данным Яндекс.Маркет
L-10728423-10


Выражаем благодарность компании
AVerMedia Technologies Inc.
за предоставленный на тестирование тюнер
