AVerTV Ultra PCI-E RDS (H777)

Компактный гибридный TV- и FM-тюнер с поддержкой аппаратного сжатия в MPEG-2


«Не все стриги, что растет».
Козьма Прутков

Миниатюризация электронных компонентов вследствие технического прогресса стала причиной уменьшения габаритов многих устройств, не стали исключением и компьютерные TV-тюнеры. Особенно заметно это по моделям с интерфейсом USB, но прогресс не обошёл стороной и внутренние тюнеры, получившие ещё один стимул — заметно укороченный по сравнению с PCI разъём PCI-Express 1x. Тем не менее, производители не спешили уменьшать длину устройств, в отличие от уменьшения высоты, подавляющее большинство тюнеров с интерфейсом PCI-Express 1x имеет низкопрофильные платы. Объясняется это просто: поддержка цифрового вещания и аппаратного кодирования требовала размещения нескольких микросхем, а младшие модели во многих случаях получались из старших удалением лишних чипов и базировались на тех же самых PCB. Однако здесь на помощь пришла ещё одна тенденция современной компьютерной индустрии — совмещение функциональности нескольких специализированных элементов в одном универсальном, что и стало причиной появления на свет выпущенного тайваньской компанией AVerMedia Technologies Inc устройства, получившего броское название AVerTV Ultra PCI-E RDS (внутренний индекс H777). Слово «Ultra» уже встречалось нам в названии одного из продуктов AVerMedia, означая там поддержку аппаратного сжатия в MPEG-2, нетрудно догадаться, что рассматриваемое устройство также обладает таковой. Подробности, как обычно, далее по тексту.

Комплект поставки

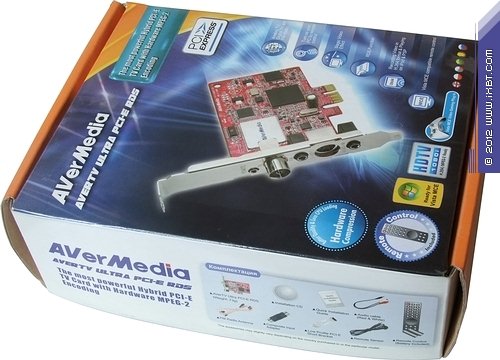

Коробка имеет привычное для AVerMedia оформление с фотографией устройства на тёмном фоне и оранжево-белыми боковыми стенками. Локализация пояснительных надписей традиционно выполнена грамотно.

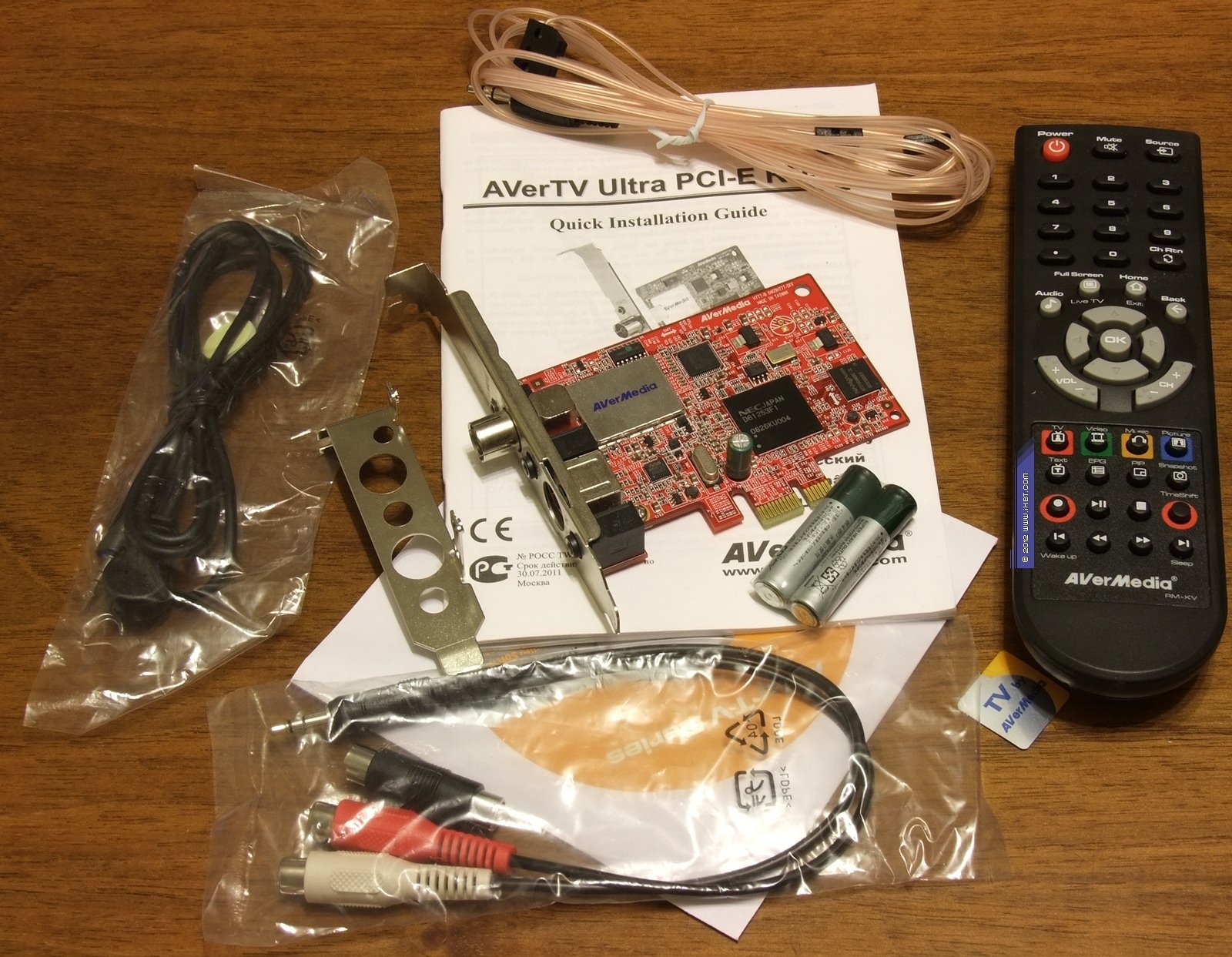

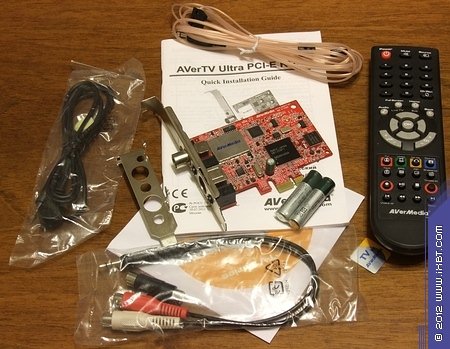

Комплект поставки составляют:

  • тюнер;
  • пульт ДУ;
  • выносной ИК-датчик пульта ДУ;
  • дипольная FM-антенна;
  • переходник RCA — S-Video для подключения внешних источников композитного видеосигнала;
  • переходник 2 RCA — mini-jack 3.5 мм для подключения источников аудиосигнала;
  • планка для установки в низкопрофильные корпуса;
  • CD с драйверами и программным обеспечением;
  • краткое руководство по установке тюнера;
  • наклейка с логотипом компании.

В серийной комплектации наверняка найдётся фирменный гарантийный талон, которого был лишён тестовый экземпляр.

В качестве бесплатных дополнений традиционно предлагаются мультимедийная оболочка собственной разработки AVer MediaCenter, доступная на сайте производителя, и сервис вещания в сеть SnugTV, подробности о которых можно найти в обзоре AVerTV CaptureHD.

Конструкция и спецификации

За исключением аппаратного сжатия в MPEG-2, возможности самого AVerTV Ultra PCI-E RDS и штатного ПО характерны для большинства TV-тюнеров компании:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • поддержка цифрового вещания в формате DVB-T (MPEG-2 и H.264);
  • поддержка HDTV в цифровом режиме;
  • поддержка электронной программы передач (EPG);
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG-2/4;
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;

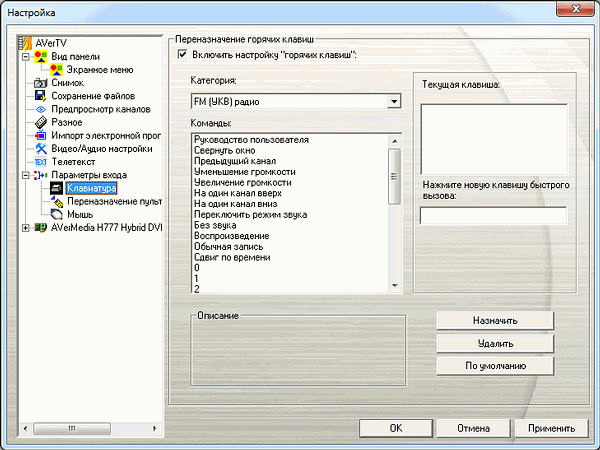

  • настройка кнопок ПДУ;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 16 каналов одновременно;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

Возвращаясь к началу статьи, обратим внимание на те самые габариты: несмотря на поддержку аппаратного кодирования в MPEG-2, AVerTV Ultra PCI-E RDS имеет самую короткую плату среди всех побывавших в нашей лаборатории тюнеров с интерфейсом PCI-Express. Нетипичный для AVerMedia красный цвет PCB подчеркивает общую оригинальность устройства.

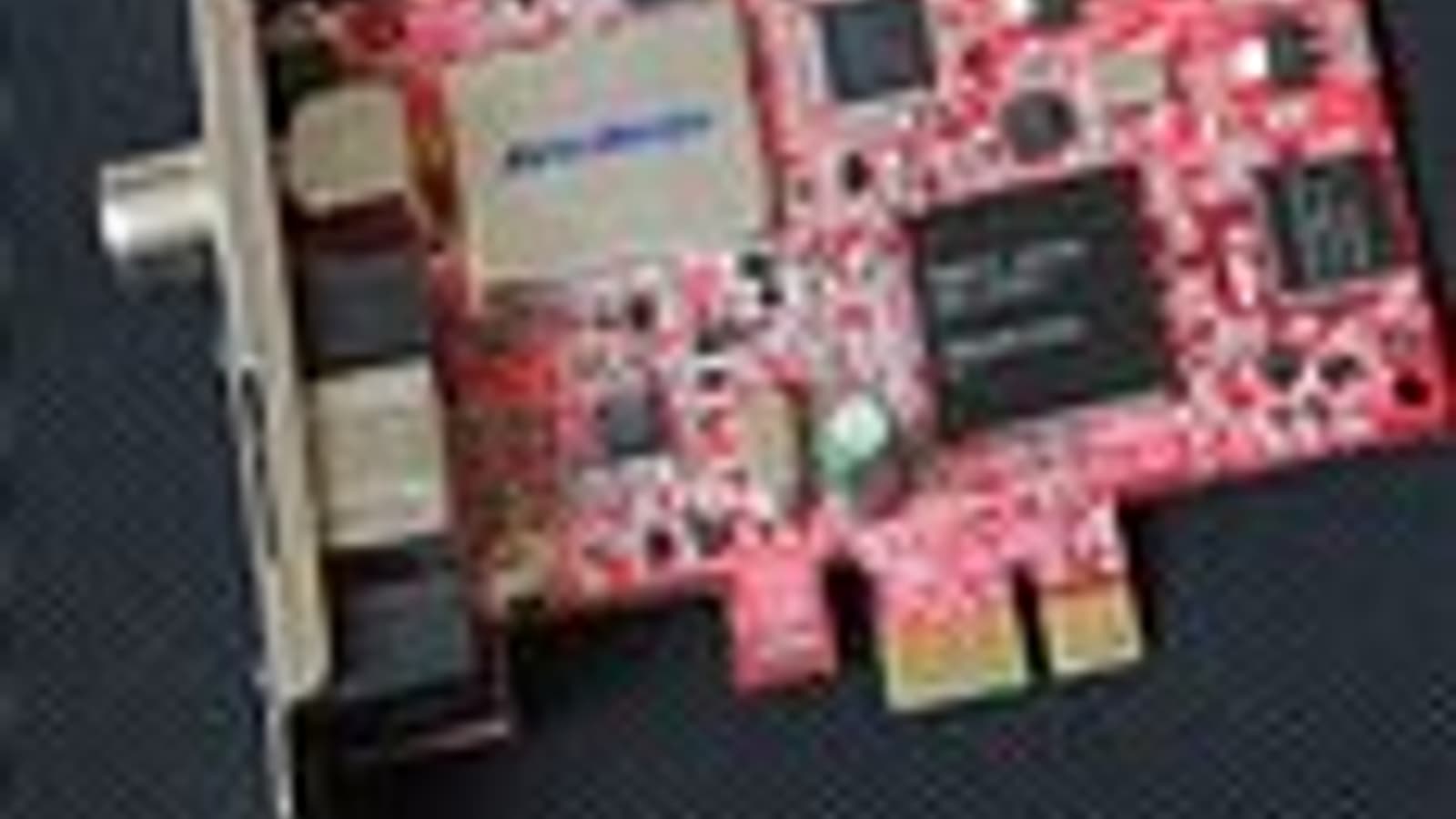

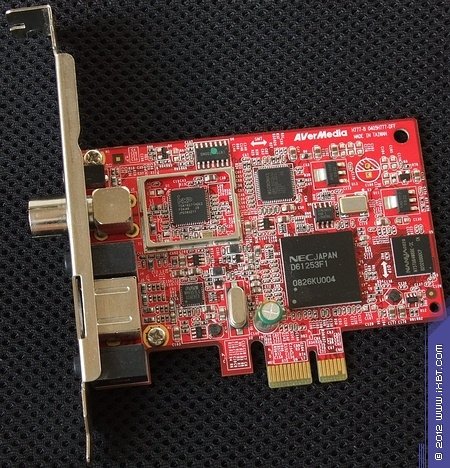

Приём сигнала осуществляется при помощи скрытого экранирующим металлическим кожухом полупроводникового ВЧ-блока TDA18271HDС2 производства NXP Semiconductors (бывшее подразделение Philips, выделенное в самостоятельную компанию, с февраля 2010 года часть разработок передана Trident Microsystems, Inc.).

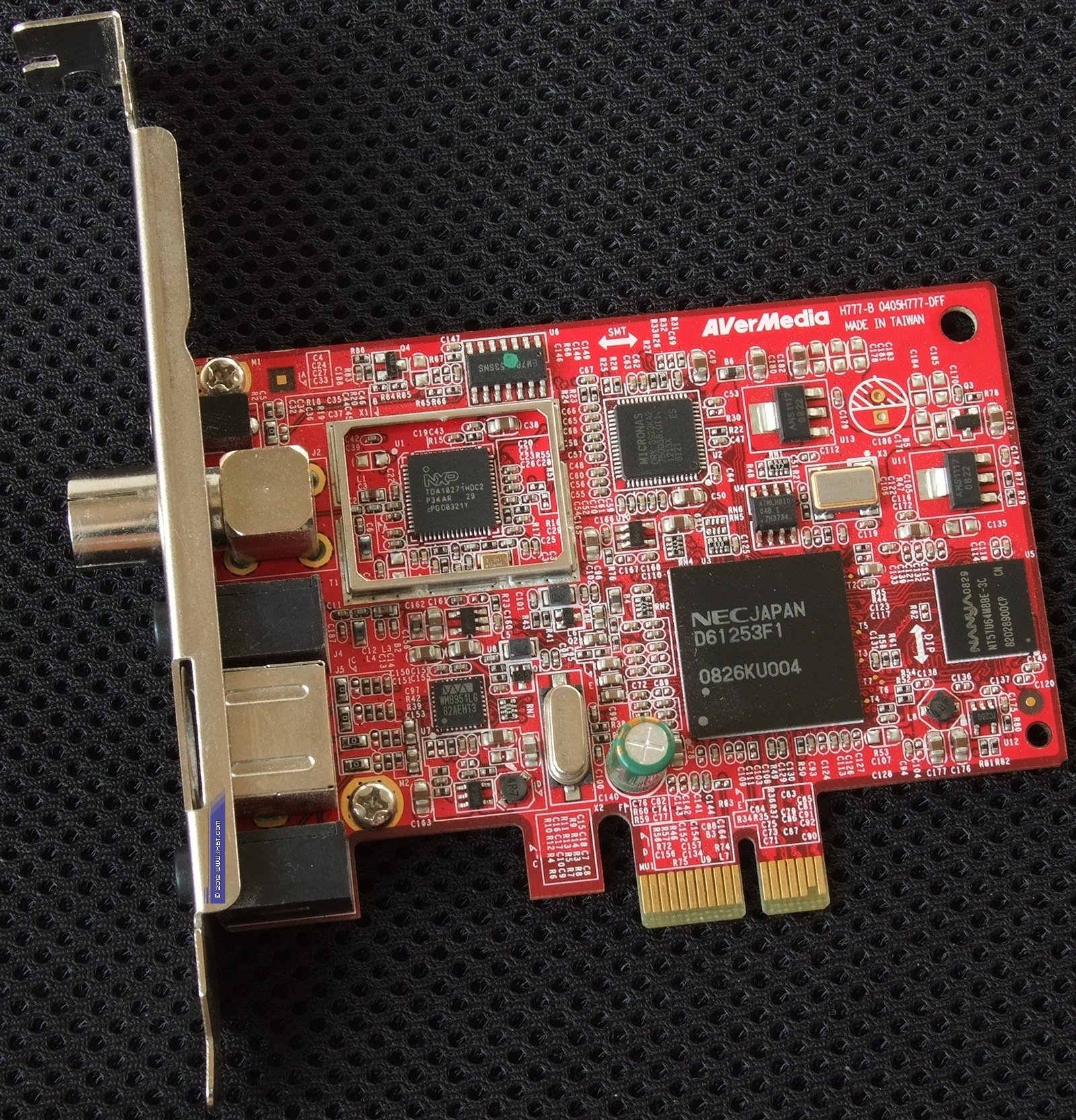

Под ВЧ-блоком расположен отдельный звуковой АЦП WM8951L компании Wolfson Microelectronics.

Поддержку DVB-T обеспечивает COFDM-демодулятор (Coded Orthogonal Frequency Division Multiplexing) DRX 3923KA2 производства Micronas, аналогичное решение встречалось нам у AVerTV CaptureHD (H727). Эта же микросхема отвечает за декодирование RDS.

Декодированием, аналогово-цифровым преобразованием и аппаратным сжатием в MPEG-2 занимается 10-разрядный процессор NEC D61253F1, обладающий встроенным MPEG2-кодировщиком (в качестве буфера используется модуль DDR2 SDRAM памяти объёмом 512 МБ от Nanya Technology Corporation), такая комбинация, в свою очередь, использовалась в AVerMedia HomeFree Combo (F210).

Конфигурация тестового компьютера

  • Процессор Intel Core i7-970
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 16 ГБ (4×4096 МБ DDR3 Samsung M378B5273DH0-CH9)
  • Видеокарта AMD Radeon HD 7970
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Chieftec BPS-950C
  • Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
Перец 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

Подключение

И снова совпадение, на этот раз с AVerTV Hybrid Speedy PCI-E (H788). Низкопрофильный дизайн стал причиной использования разъёма mini-jack 3.5 мм для подключения FM-антенны. Такой же разъём аудиовхода заставляет быть внимательнее при подключении.

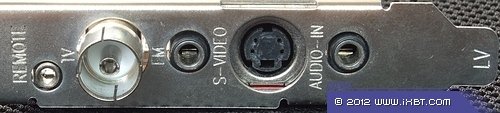

Источники композитного сигнала подключаются к разъёму S-Video при помощи комплектного переходника.

Звук передаётся только посредством интерфейса.

Настройка

Одноуровневое установочное меню позволяет установить драйвер, фирменную программу AVerTV и сервис вещания в сеть SnugTV (выбор осуществляется непосредственно при установке).

После установки в разделе Звуковые, видео и игровые устройства появляется устройство AVerMedia H777 Hybrid DVB-T.

В системный трей помещаются иконки программы AVerQuick, отвечающей за работу планировщика и пульта ДУ, и сервиса SnugTV (при его установке).

При тестировании использовались драйвер 1.1.64.55 и программа AVerTV версии 6.3.1 [10031110]. Странно, что эта модель не удостоилась обновления ПО до 6.5.1. Унификация программного обеспечения позволяет использовать программу от других моделей, но с версией 6.5.1 [11062701] от AVerTV Pilot (H810) первый запуск происходил на неизвестном канале, точно определить который не удалось. Ситуация приходила в норму выбором любого канала из списка настроенных, те пользователи, которым такой недостаток не кажется существенным, могут использовать её или попытать счастья с другими доступными версиями, но по этой причине тестирование проводилось с рекомендуемой.

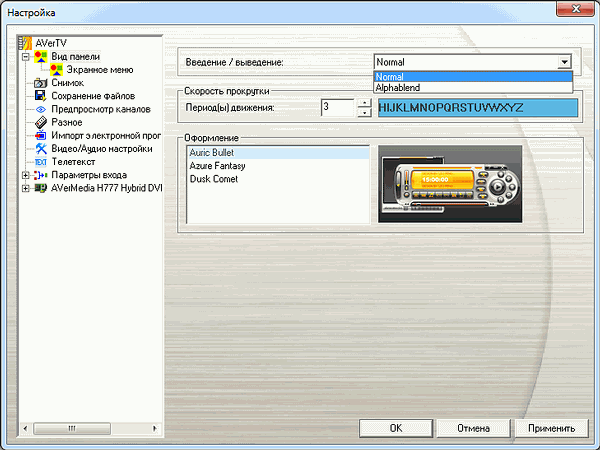

В разделе «Вид панели» находятся такие настройки интерфейса, как общее оформление (3 схемы — Azure Fantasy, Dusk Comet и Auric Bullet в версии 6.3), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

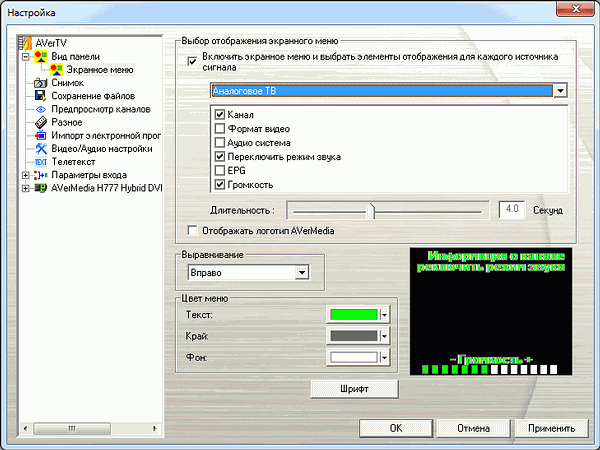

Подраздел «Экранное меню» позволяет выбрать цветовую гамму, длительность отображения меню, его расположение и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и громкость). Начиная с версии 6.3.1, добавлен вывод логотипа AVerMedia.

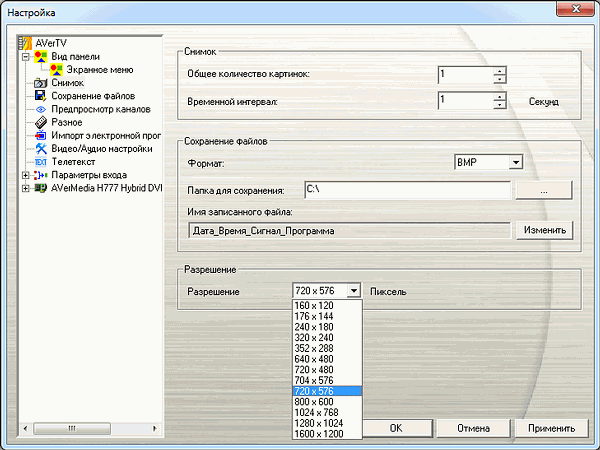

В настройках захвата кадров присутствуют количество снимков в серии, интервал между ними (от 1 до 60 секунд), формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения (от 160×120 до 1600×1200). Максимальное количество скриншотов в серии составляет 100.

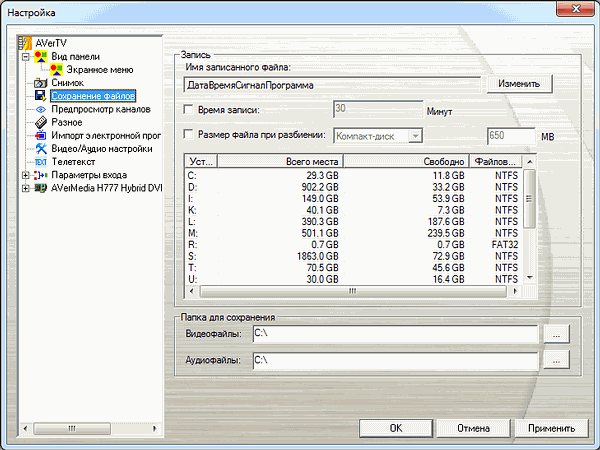

Раздел, отвечающий за сохранение файлов, предоставляет доступ к папкам для сохранения видео- и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с перечисленными выше для захвата кадров.

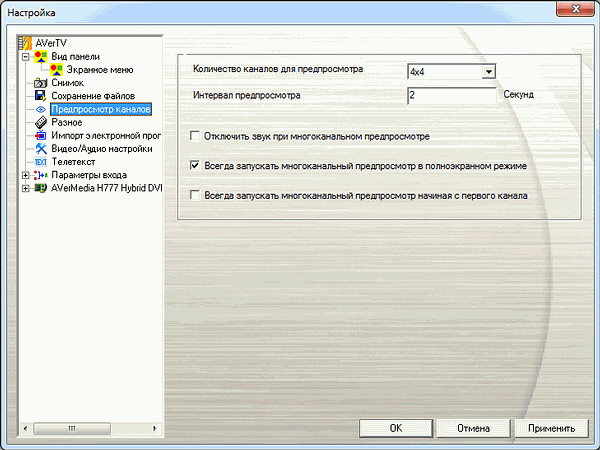

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2×2 до 8×8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала в списке.

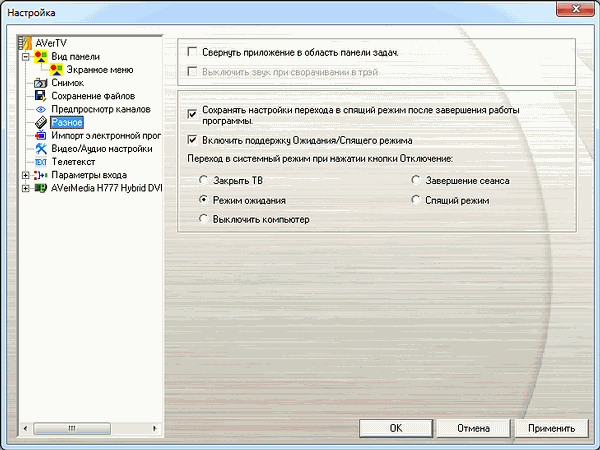

Раздел «Разное» позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

AVerMedia стала третьим после Beholder и GOTVIEW и последним на момент тестирования производителем на отечественном рынке TV-тюнеров, реализовавшим поддержку электронной программы передач EPG (Electronic Program Guide). Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt).

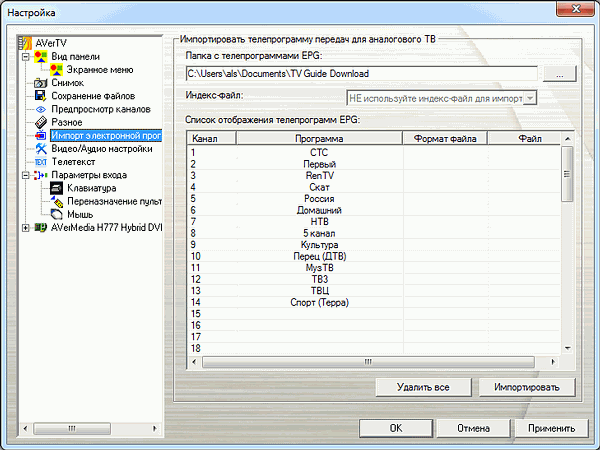

Для планирования записи согласно программе передач реализовано отдельное интерфейсное окно.

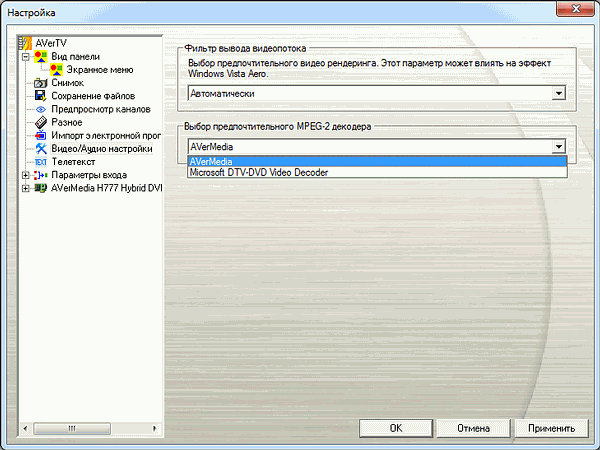

Раздел видео и аудионастроек содержит два пункта — выбор видеорендерера (автоматически, Overlay Mixer, Video Mixing Renderer и Enhanced Video Renderer при доступности последнего в системе) и MPEG2-декодера (собственный декодер AVerMedia или Microsoft DTV-DVD Video Decoder).

Настройки телетекста состоят из двух варианта вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

Настройки телетекста состоят из двух варианта вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

Раздел с так и не исправленным, несмотря на регулярное упоминание в наших обзорах, названием «Параметры входа» (логичнее было бы заменить «входа» на «ввода» или «управления») содержит три подраздела, отвечающие за настройки клавиатуры,

пульта ДУ

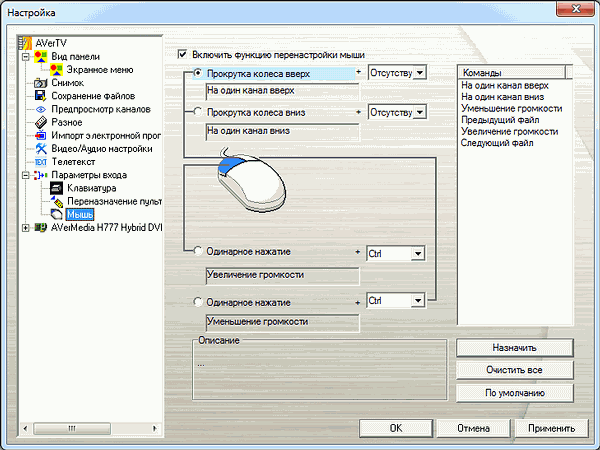

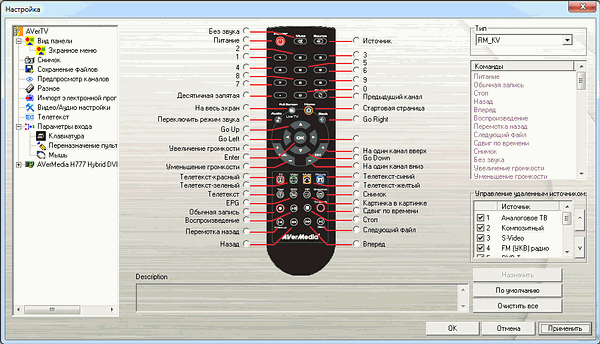

и кнопок/колеса стандартной трёхкнопочной мыши. Поддерживаются комбинации «кнопка мыши + кнопка-модификатор».

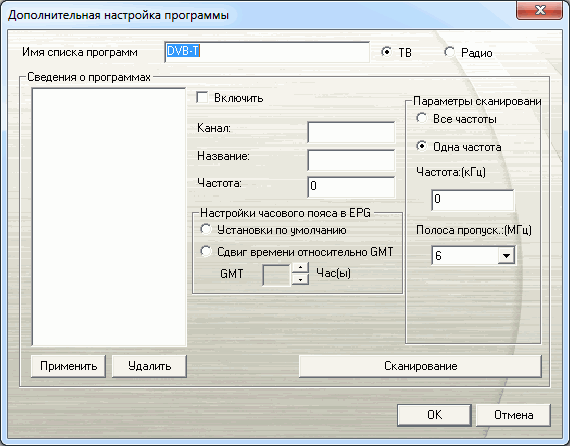

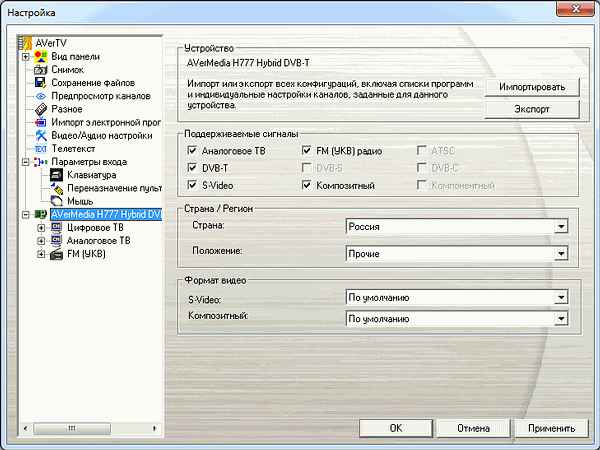

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены готовые списки каналов эфирного вещания.

Несмотря на возможность DVB-T передавать на одной частоте как телевизионные каналы, так и цифровые радиостанции, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов как для аналогового, так и для цифрового режимов. При выборе России в качестве региона автопоиск работает корректно. Можно сохранить несколько пользовательских профилей.

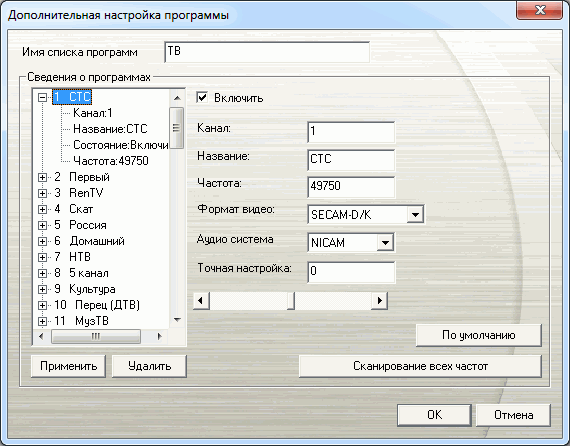

В дополнительных настройках каждого канала можно изменить название, частоту, полосу пропускания и настройки часового пояса для использования EPG (Electronic Program Guide). Там же можно провести поиск каналов на конкретной частоте.

Ручная настройка таких параметров, как VPID (Video Program Identification) и APID (Audio Program Identification), традиционно невозможна. Впрочем, не менее традиционно необходимости в последней при тестировании тюнеров AVerMedia ни разу не возникало.

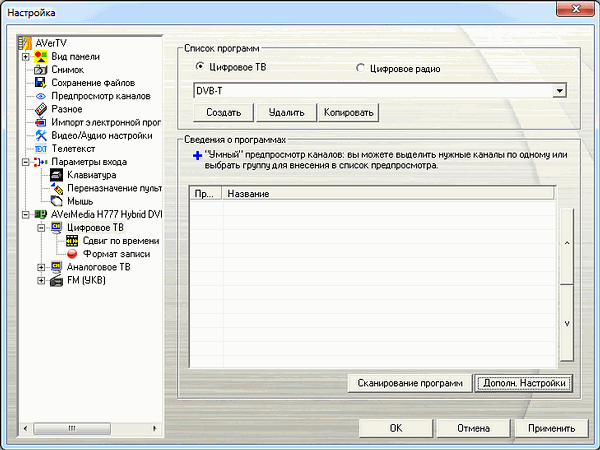

При работе в цифровом режиме поддерживается вещание в форматах MPEG-2 и H.264.

Распоряжением Правительства Российской Федерации № N287-р от 3 марта 2012 г. срок ввода цифрового вещания сдвинут с 2015 года на 2012, при этом в качестве основного выбран стандарт DVB-T2. Тем не менее, в силу того, что соответствующие компьютерные TV-тюнеры на отечественном рынке пока, можно сказать, не представлены (более того, ведущими производителями даже не анонсированы), а в конце марта этого года в Москве возобновлено DVB-T вещание на 34 канале (578 МГц), модели с поддержкой DVB-T первой версии пока ещё являются актуальными.

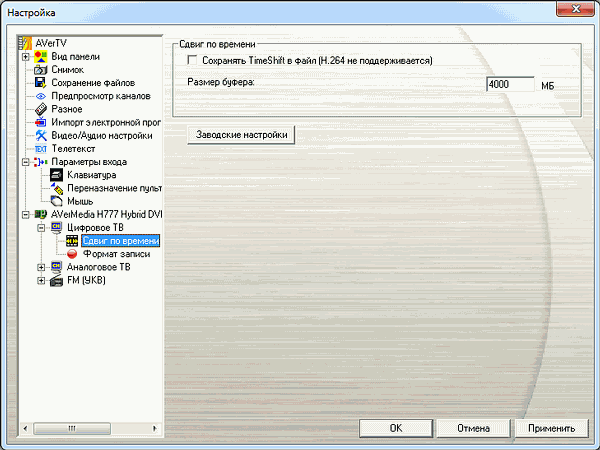

Режим отложенного просмотра TimeShift, в локализации AVerMedia называющийся сдвигом по времени, поддерживает сохранение буферного файла в пределах заданного объёма (только для MPEG-2, поддержки H.264 нет).

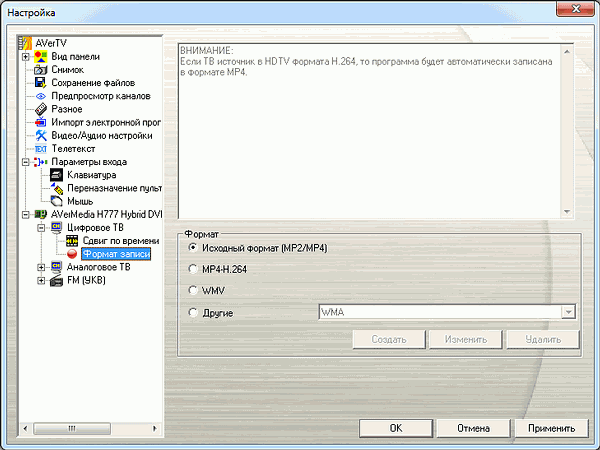

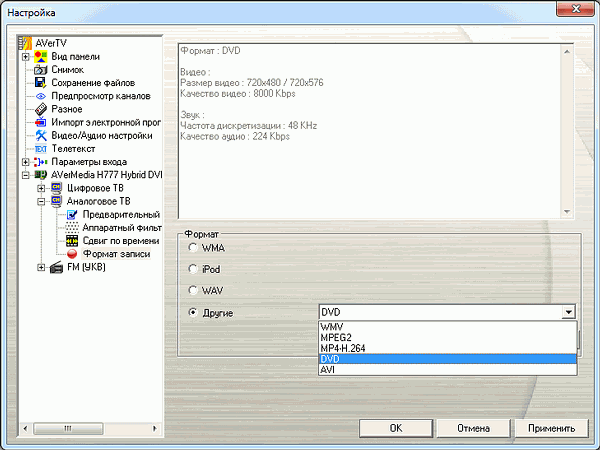

Поддерживаются запись в исходном формате, запись звука и перекодирование в WMV и H.264 (ограничено разрешением 320×240).

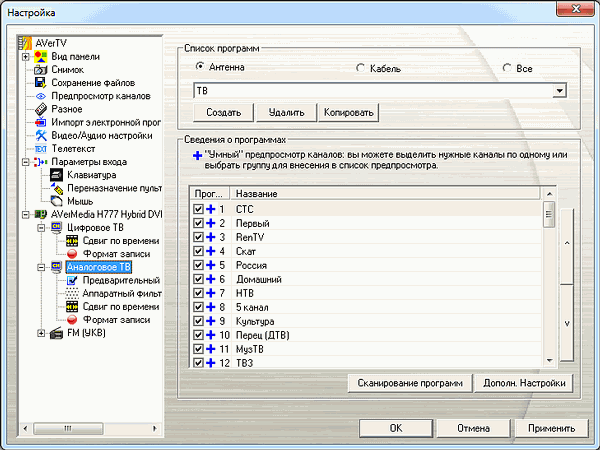

Поиск аналоговых каналов возможен как в антенном и кабельном диапазоне отдельно, так и с их объединением. Сохранение нескольких пользовательских профилей доступно и здесь.

В дополнительных настройках можно найти название канала, частоту, индивидуальный стандарт цветности и почему-то помещённый сюда поиск по всему диапазону частот.

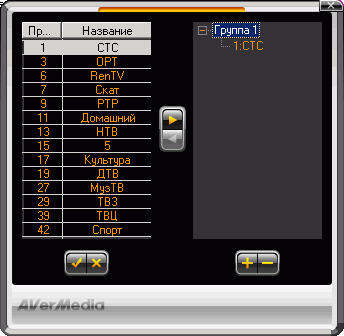

Поддерживаются пользовательские группы каналов.

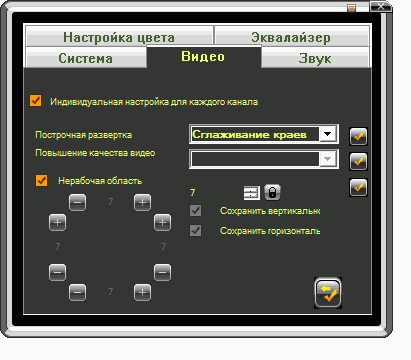

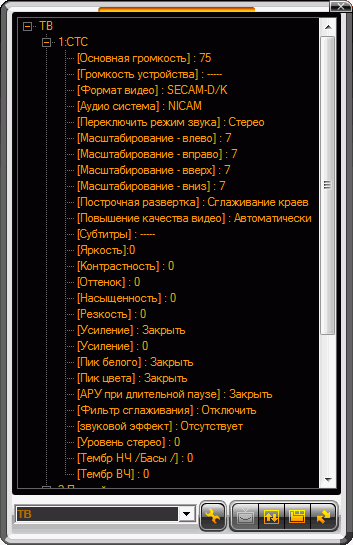

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню.

Таким образом, к стандарту цветности и режимам звука добавляются яркость, контрастность, оттенок, насыщенность, резкость, масштабирование («Нерабочая область» согласно терминологии AVerMedia) с независимой настройкой по всем направлениям, тип деинтерлейсинга (Bob, Weave, сглаживание краёв).

Настройка привычного по другим моделям шумоподавления (в русском варианте «Повышение» качества видео) недоступна в связи с использование аппаратного шумоподавления силами видеопроцессора (см. ниже).

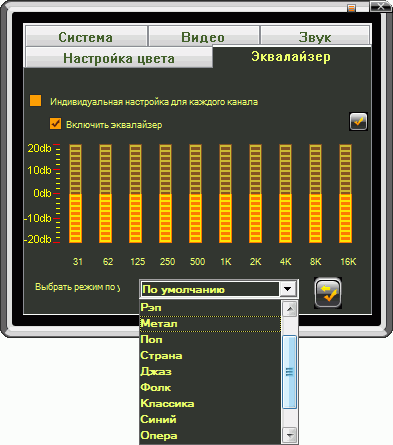

Предусмотрены 10-полосной эквалайзер с предустановленными режимами и ручным управлением, настройка баланса и раздельная регулировка громкости для левого и правого каналов.

Многоканальный предварительный просмотр обзавёлся подзаголовком «умный» (Smart). Выражается это в пользовательском выборе каналов для отображения в оконной матрице (синие «плюсы» в списке каналов).

NEC D61253F1 позволяет работать как с несжатым потоком, так и с MPEG-2, по умолчанию используется первый вариант, в соответствующем разделе можно активировать сжатие и настроить параметры потока, разрешение в диапазоне от 352×240 до 720 ×576, видеобитрейт (переменный или постоянный) от 1200 до 15000 кбит/с, аудиобитрейт от 32 до 384 кбит/с (частоты дискретизации — 32, 44.1, 48 кГц), GOP (12/15) и SubGOP (1/3).

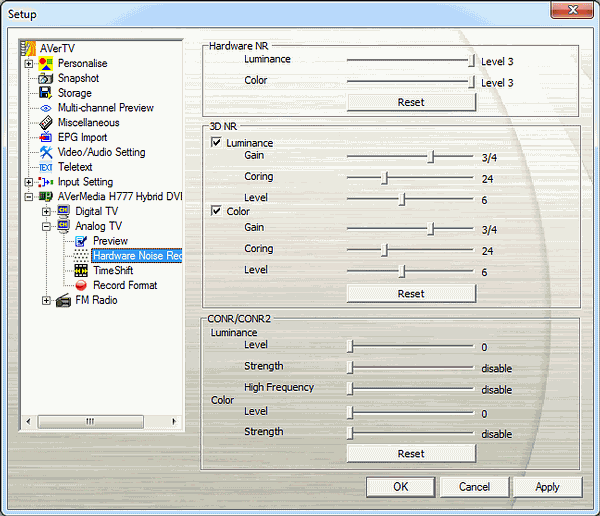

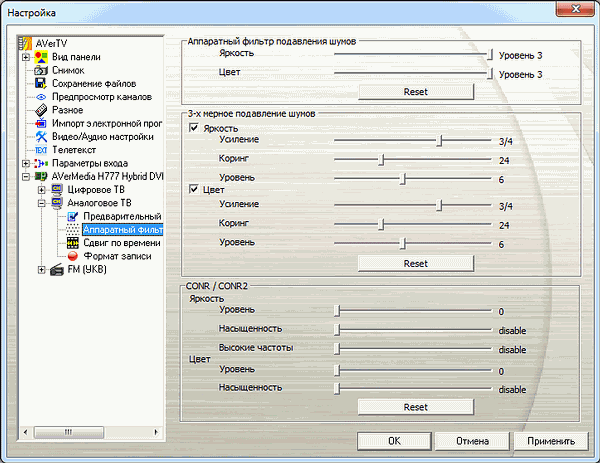

Отдельный раздел посвящён управлению аппаратным шумоподавлением, работающим и с несжатым потоком. Количество доступных настроек, пожалуй, можно назвать уникальным, такого ассортимента ни одно из рассмотренных ранее устройств не предоставляло.

Моно придраться к транслитерации некоторых терминов вместо перевода типа Coring — Коринг, хотелось бы в этом месте видеть более информативную локализацию.

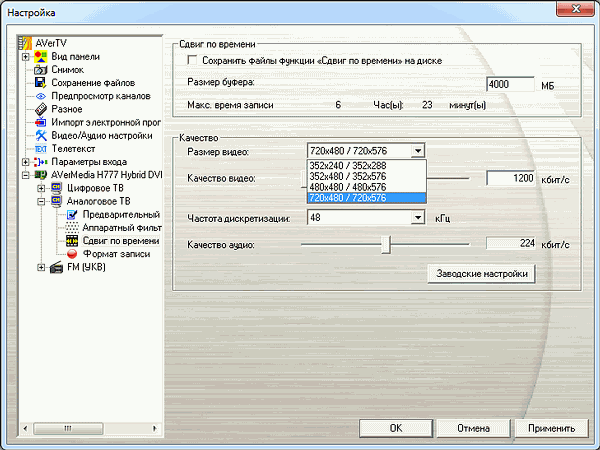

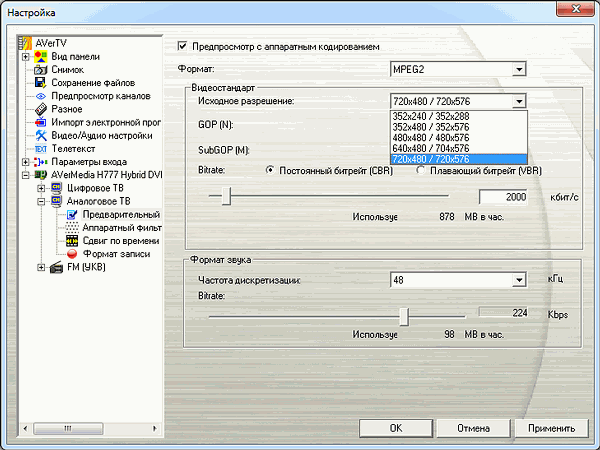

Параметры MPEG2-потока при работе в режиме отложенного просмотра (TimeShift, сдвиг по времени) совпадают с вышеуказанными, за одним исключением — минимальный аудиобитрейт составляет уже 128 Кбит/с.

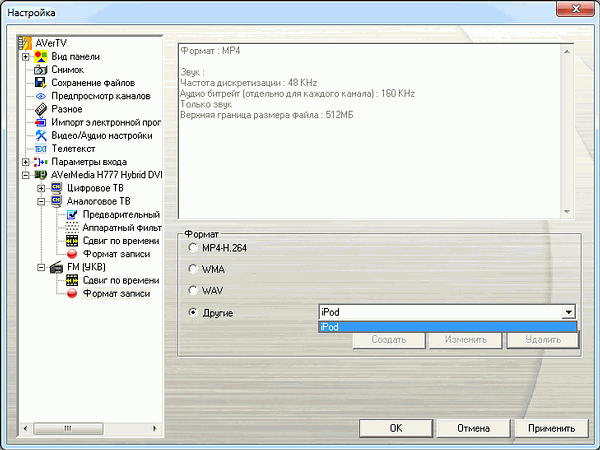

К нескольким стандартным профилям, представленным в разделе настроек записи, можно добавлять пользовательские. Поддерживаются DivX и XviD, в дополнение предусмотрен штатный H.264 кодек с профилями для популярных устройств и возможностью ручной настройки параметров.

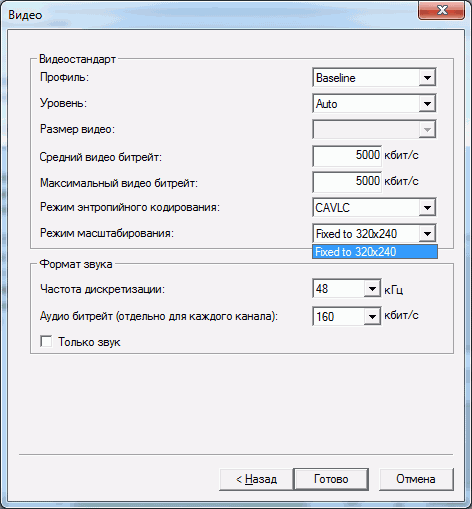

В рекомендуемой производителями версии AVerTV разрешение перекодирования в H.264 ограничено 320×240, но, как уже говорилось выше, это можно обойти установкой ПО от других моделей. Впрочем, тюнер с аппаратным кодировщиком располагает к использованию MPEG-2.

Дополнительные возможности

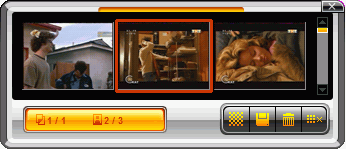

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

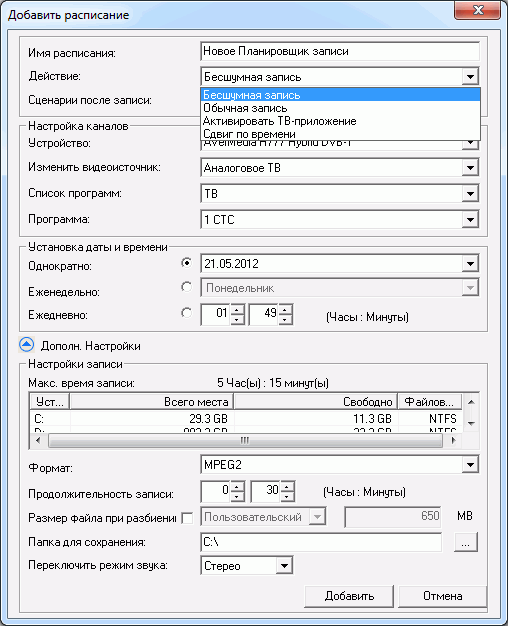

Планировщик поддерживает фоновую запись с отключенным звуком и режим отложенного просмотра в качестве задачи. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

В цифровом режиме поддерживаются субтитры.

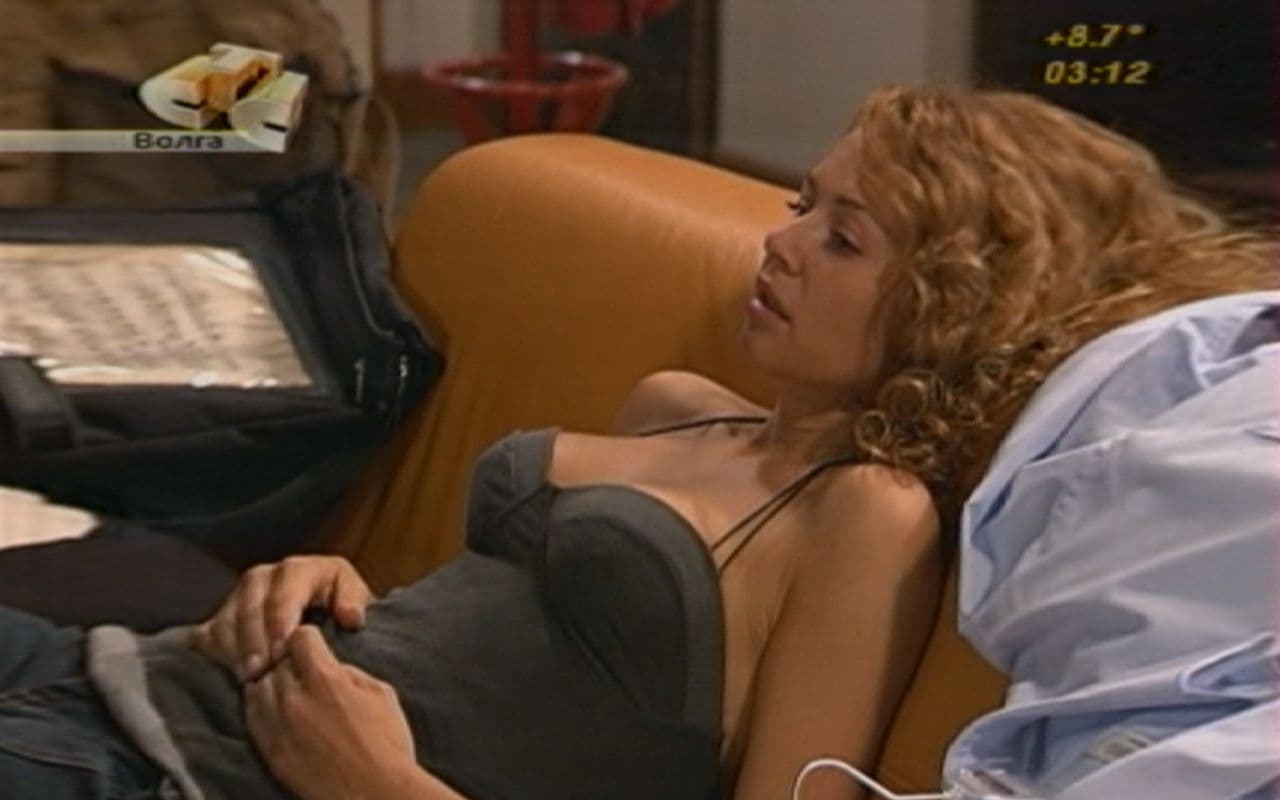

Доступная в контекстном меню (только в полноэкранном режиме) опция «Magic Video Effect » (в следующих версиях AVerTV переименованная в более понятное «Панорама») отвечает за потенциально интересный владельцам широкоформатных мониторов панорамный вывод, в котором изображение с пропорциями 4:3 преобразуется для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны).

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

Как уже говорилось выше, тюнер полностью совместим с сервисом вещания в сеть SnugTV, описанным ранее. В использованной при тестировании версии SnugTV 3.8.1 видимых изменений обнаружено не было, поэтому снова позволим себе сослаться на материал, посвящённый AVerTV CaptureHD.

Качество

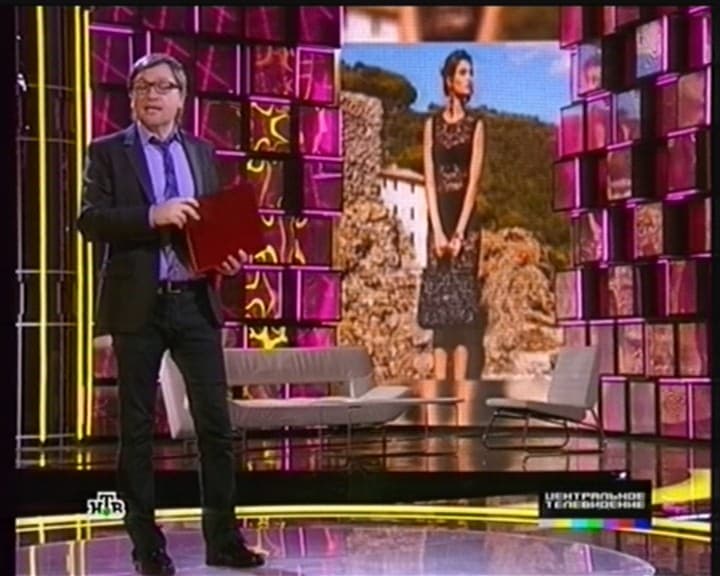

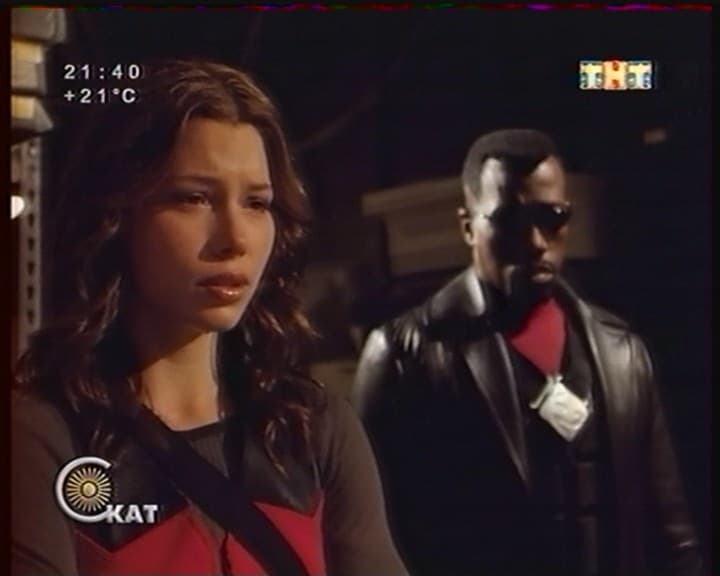

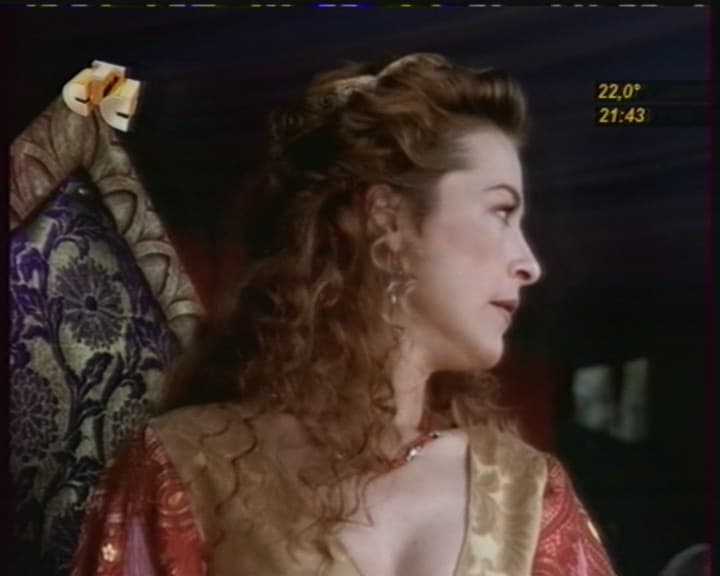

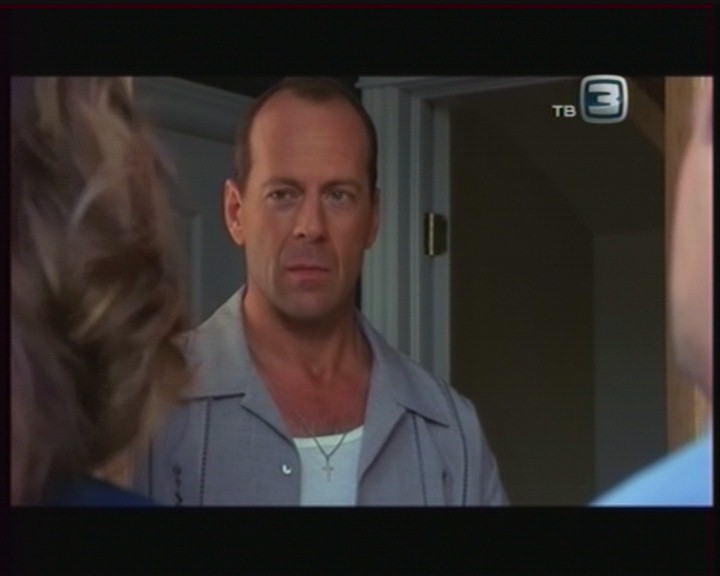

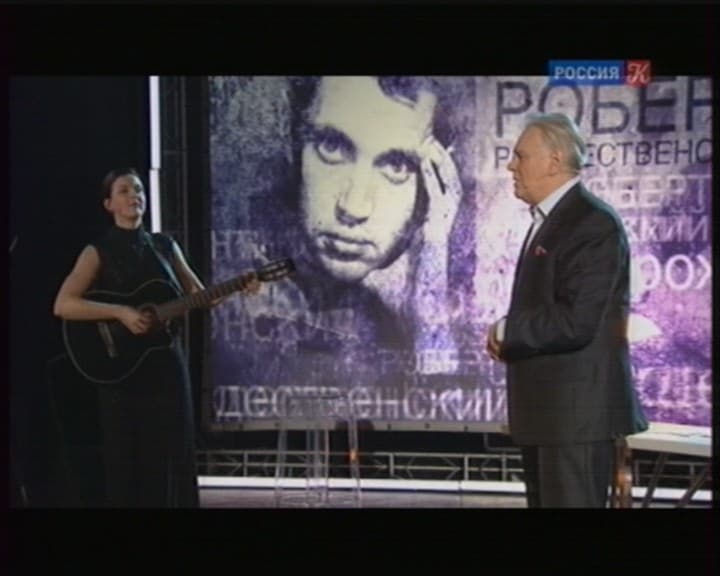

Качество изображения при работе с DVB-T определяется оператором и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Тюнер обеспечивает хорошее качество приёма (более подробно в следующей части нашего сравнительного цикла), пользу приносит и настраиваемая система аппаратного шумоподавления.

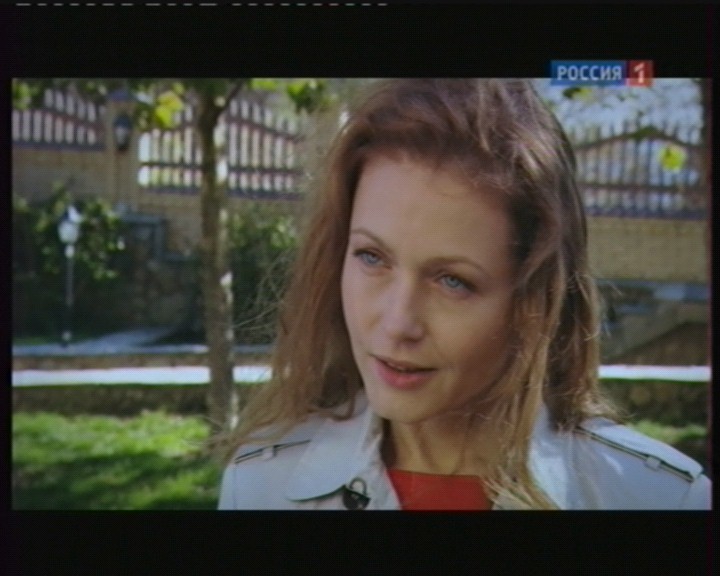

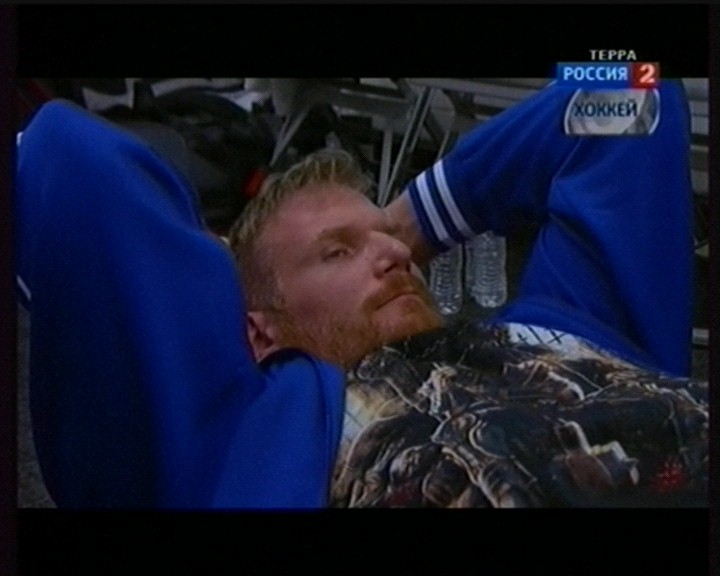

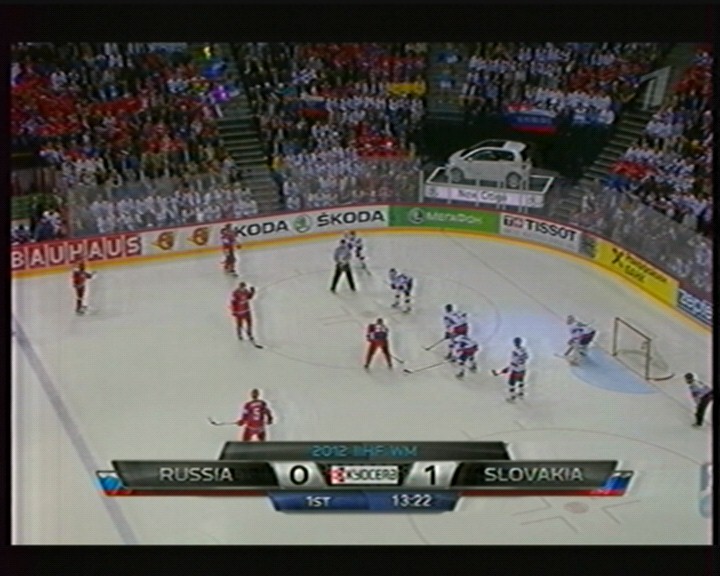

Используемый видеопроцессор обеспечивает хорошее качество изображения (в очередной раз напомним, что разница между декодерами последних поколений вряд ли будет заметной для обычного пользователя).

Качество звука также заслуживает высокой оценки.

Аппаратное сжатие в MPEG-2 и корректно работающее автоматическое определение стандарта цветности позволяют использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition, Windows Vista и Windows 7.

FM-тюнер

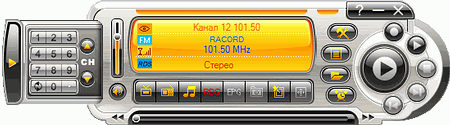

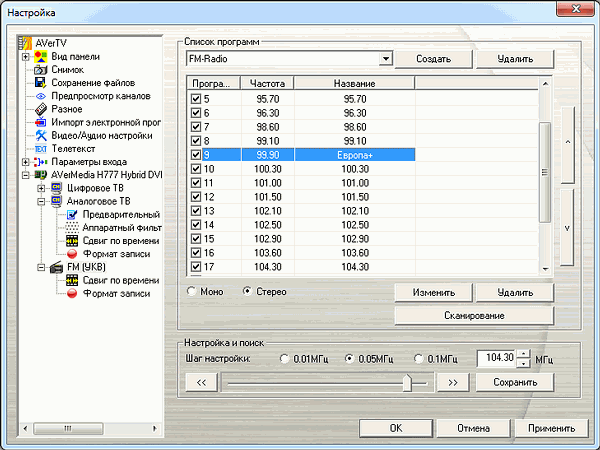

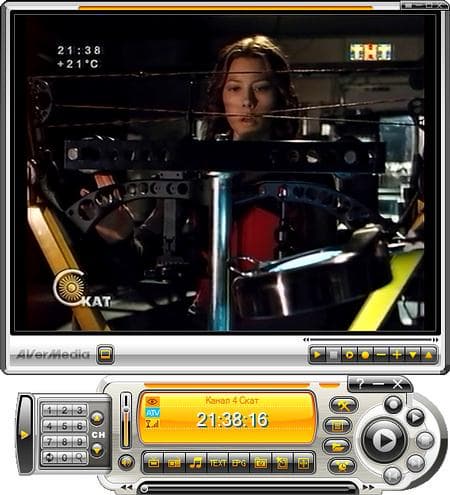

Программа использует общий интерфейс для всех режимов. В AVerTV 6.3 предусмотрены готовые списки радиостанций Москвы и Санкт-Петербурга, кроме того, цифровая панель имеет два режима работы — переключение каналов и ввод частоты.

Качество приёма FM-радиостанций заслуживает хорошей оценки.

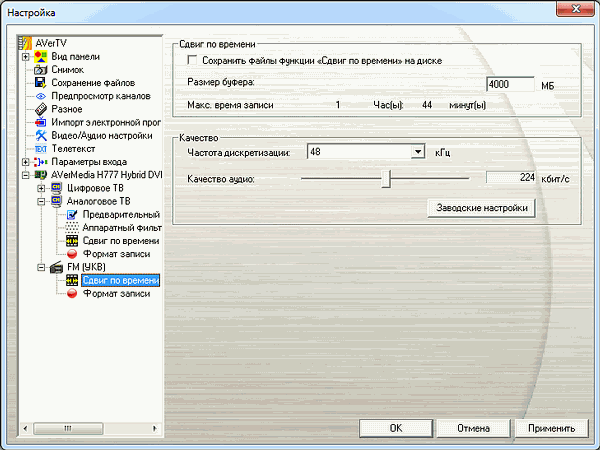

FM-режим имеет свои настройки режима сдвига по времени (используется MPEG-2). В одноименном разделе можно выставить битрейт (128 — 384 кбит/с) и частоту дискретизации (32, 44.1, 48 кГц). Сохранение буферного файла доступно и здесь.

Запись в MP3 штатными средствами поддерживается только в Windows XP (ограничена системными параметрами 22 кГц 56 Кбит/с, ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов), в Windows Vista и Windows 7 выбор сводится к WMA, WAV и H.264.

Вывод RDS-информации активируется предназначенной для этого кнопкой на панели, отображение осуществляется в режиме бегущей строки.

Тюнер продемонстрировал хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, m4a, 803 КБ).

Пульт ДУ

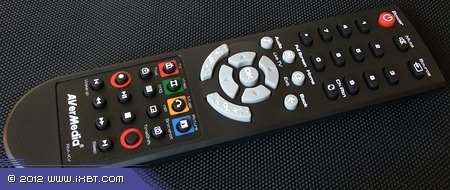

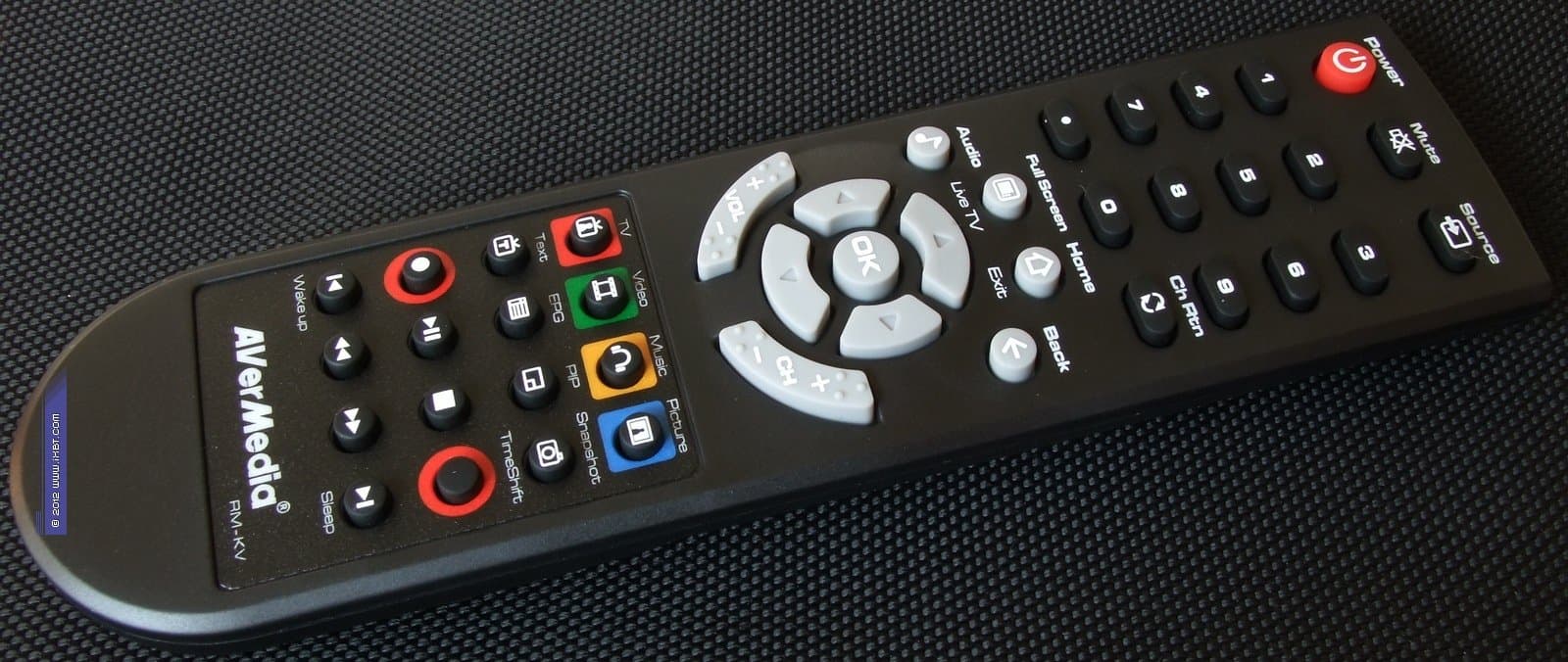

Тюнер комплектуется тем же 44-кнопочным пультом, что и AVerTV Super 009 (M733A)) пультом ДУ, предназначенным для работы как с AVer MediaCenter, так и с AVerTV 6. Расположение кнопок и группировка по функциональным зонам удобны, нажатие информативно. Отдельно можно отметить выделение светлых навигационных кнопок на тёмном фоне. Питание от двух элементов типоразмера AAA, входящих в комплект поставки.

Выводы

Компактные размеры, поддержка аппаратного сжатия в MPEG-2 с настраиваемым шумоподавлением при просмотре и декодирование RDS позволяют присудить AVerTV Ultra PCI-E RDS награду нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • компактность;
  • хорошее качество приёма, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов в аналоговом режиме;
  • аппаратной сжатие в MPEG-2;
  • автоматическое определение стандарта цветности;
  • поддержка MPEG-2 и H.264 HDTV в цифровом режиме;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • аппаратное шумоподавление;
  • поддержка телевизионной программы в формате JTV;
  • поддержка субтитров в цифровом режиме;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
  • поддержка сервиса SnugTV.

Минусы

  • отсутствие на момент выхода обзора официальной поддержки последних версий AVerTV.

Розничные российские цены на AVerTV Ultra PCI-E RDS не превышают обычный уровень цен на функционально аналогичные устройства других производителей, однако в активе этой модели её габариты, что в сочетании с аппаратным сжатием в MPEG-2 может сделать AVerTV Ultra PCI-E RDS хорошим выбором для мультимедийных компьютеров (HTPC) на базе компактных системных плат с маломощными энергоэффективными центральными процессорами.

Средняя текущая цена (количество предложений) AVerTV Ultra PCI-E RDS в московской рознице: $94(7)
