Гибридный TV- и FM-тюнер AVerTV Hybrid Speedy PCI-E


Бюджетная поддержка PCI-Express в исполнении AverMedia



Я иду медленно, но зато я никогда не двигаюсь назад.
Авраам Линкольн

Являясь одним из лидеров рынка компьютерных TV-тюнеров, AVerMedia Technologies Inc., как ни странно, заняла выжидательную позицию в освоении интерфейса PCI-Express. В то время как конкуренты вовсю расширяли свой ассортимент устройствами на базе ВЧ-блоков от Xceive Inc. и АЦП от Conexant Systems, Inc., пополнения их рядов либо альтернативного ответа в короткие сроки так и не последовало. Побывавший у нас в лаборатории AVerTV Duo Hybrid PCI-E, по большому счёту, так и остался экспериментальным образцом, что косвенно подтверждает грядущая замена его другой моделью, о чём мы уже говорили в репортаже со стенда на Computex' 2008.

Разумеется, полностью оставить без внимания переход на новый интерфейс было бы непростительно, так что, почти годичное ожидание закончилось выпуском тюнера, которому и посвящён этот материал. Точнее, тюнеров. Серия, получившая название «Speedy» (видимо, от увеличенной скорости PCI-Express по сравнению с PCI), состоит из двух моделей — аналогового AVerTV Speedy PCI-E и гибридного AVerTV Hybrid Speedy PCI-E, поддерживающего цифровое наземное вещание в формате DVB-T. С последним вариантом мы и познакомимся более подробно.

Комплект поставки

Взятый недавно курс на уменьшение размеров коробок выдерживается и на этот раз. Фирменная чёрно-оранжевая цветовая гамма, похоже, стала узнаваемой настолько, что пока ещё не требует радикальных изменений.

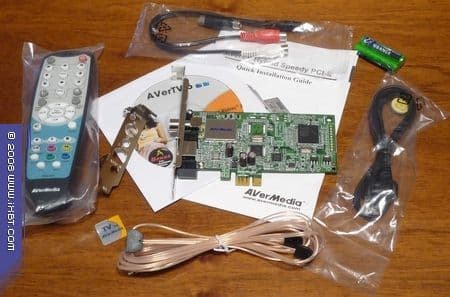

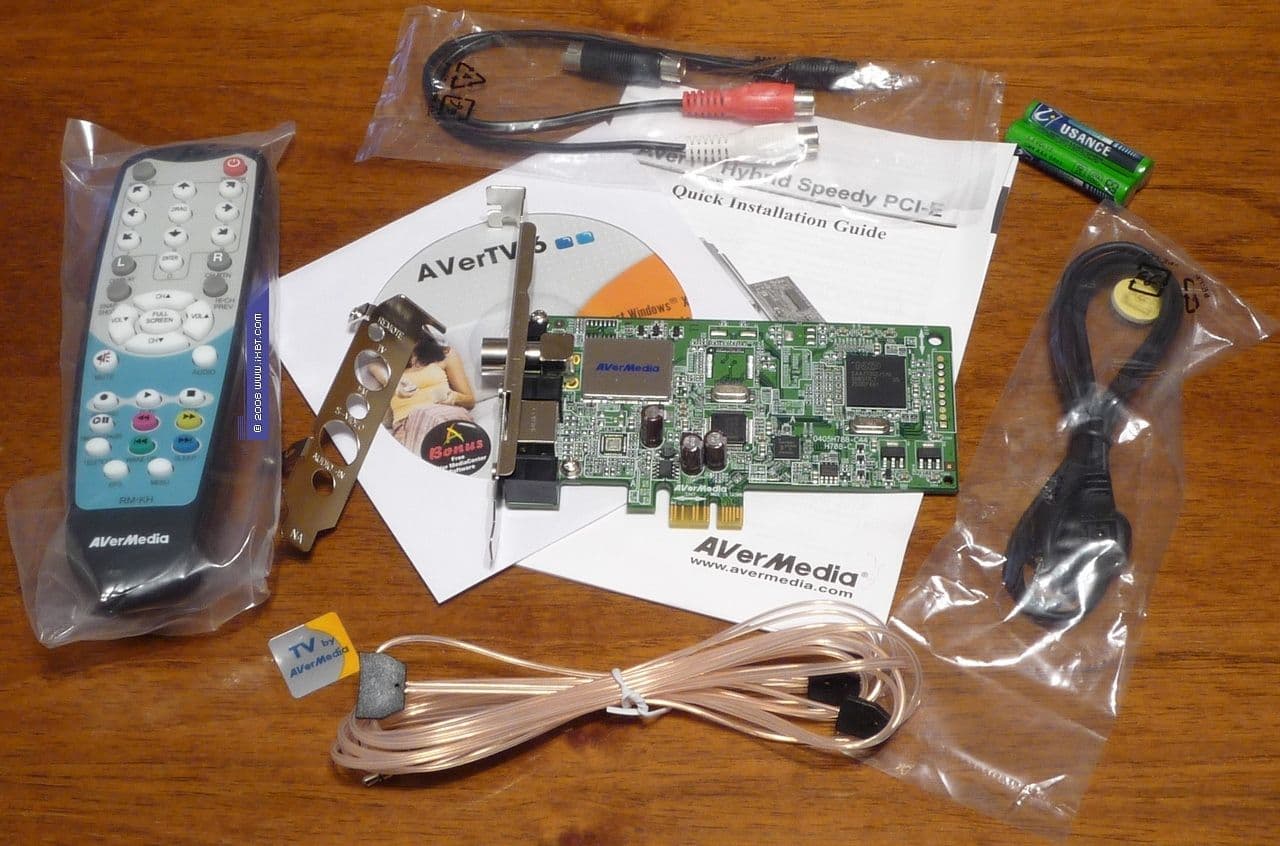

Несмотря на компактность коробки, в ней умещаются:

  • тюнер;
  • пульт ДУ;
  • выносной ИК-датчик пульта ДУ;
  • дипольная FM-антенна;
  • переходник S-Video — RCA для подключения источников композитного видеосигнала;
  • переходник 2 RCA — mini-jack 3,5 мм для подключения источников аудиосигнала;
  • планка для установки в низкопрофильные корпуса;
  • CD с драйверами и программным обеспечением;
  • краткое руководство по установке тюнера на русском и английском языках;
  • наклейка с логотипом компании.

Предлагаемый в качестве бесплатного дополнения на установочном диске AVer MediaCenter подробно описан обзоре AVerTV Duo Hybrid PCI-E.

Конструкция и спецификации

Производителем заявлены следующие возможности:

  • поддержка цифрового вещания в формате DVB-T (MPEG2 и h.264);
  • поддержка HDTV (1080i/720p) в цифровом режиме;
  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • автоматическое определение стандарта вещания для канала (PAL/SECAM);
  • поддержка электронной программы передач (EPG);
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки);
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;
  • настройка клавиш ПДУ;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 64 каналов одновременно;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/XP MCE 2005/Vista (32- и 64-разрядных версий).

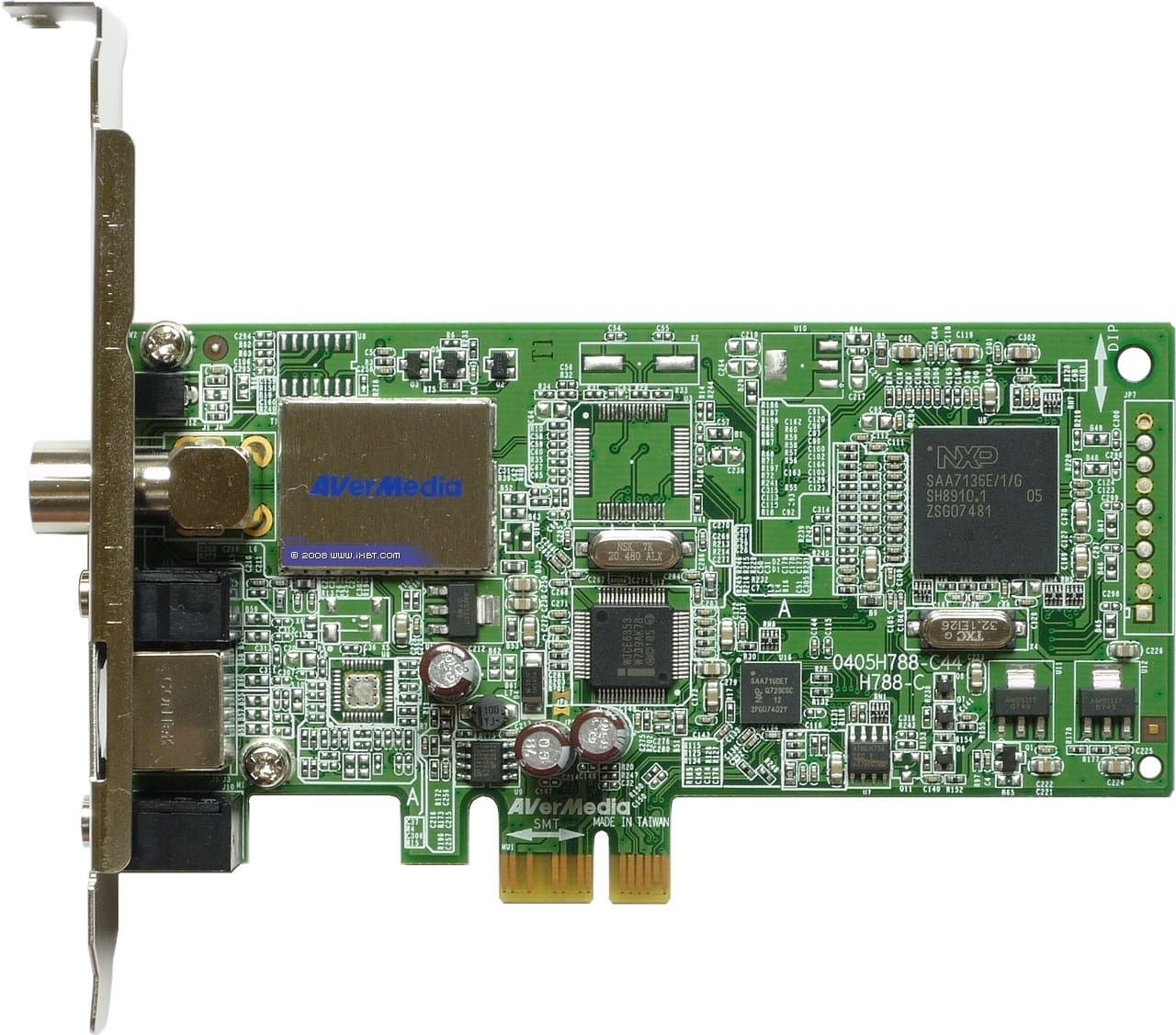

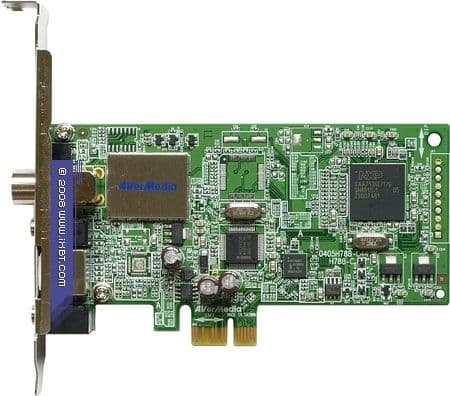

Подавляющее большинство PCI-Express тюнеров имеет низкопрофильный дизайн, не стал исключением и AVerTV Hybrid Speedy.

Хорошо зарекомендовавший себя мультистандартный гибридный ВЧ-блок TDA18271HD от NXP Semiconductors скрыт экранирующим кожухом.

Аналогово-цифровое преобразование осуществляет 10-битный АЦП NXP SAA7136E, относящий к последнему поколению аналогово-цифровых преобразователей этого производителя. Несмотря на поддержку компонентного сигнала, возможность подключения таких устройств отсутствует.

Отсутствие интерфейсной части у АЦП стало причиной появления отдельного PCI-Express моста NXP SAA7160ET.

Единственной микросхемой не от NXP является обеспечивающий работу с DVB-T COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор Intel CE 6353, до перехода в ноябре 2005 года вместе с другими решениями, разработанными Zarlink Semiconductor Inc, в собственность Intel Corporation известный как ZL10353.

Конфигурация тестового компьютера

  • процессор Intel Core 2 Quad Q6600;
  • системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8);
  • оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax);
  • видеокарта NVIDIA GeForce GTX 260;
  • звуковая карта Creative Sound Blaster Audigy 2ZS;
  • жесткий диск 250 ГБ Hitachi (HDT722525DLA380);
  • жесткий диск 320 ГБ Hitachi (*VLA360);
  • жесткий диск 120 ГБ Maxtor Plus9-6Y120M0;
  • DVD ReWriter BENQ DW1640;
  • DVD ReWriter NEC ND-3500A;
  • блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W);
  • операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (SP1) x64 RUS.

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Подключение

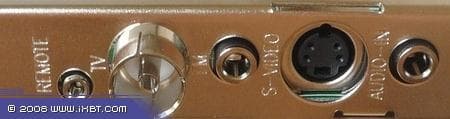

Низкопрофильный дизайн стал причиной использования разъёма mini-jack 3.5 мм для подключения FM-антенны. Такой же разъём аудиовхода заставляет быть внимательнее при подключении.

Источники композитного сигнала подключаются к разъёму S-Video при помощи комплектного переходника.

Звук передаётся только посредством интерфейса

Настройка

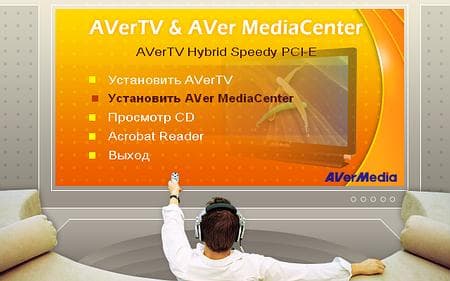

Одноуровневое установочное меню кроме штатной программы и драйвера (выбор осуществляется непосредственно при установке) позволяет установить фирменную мультимедийную оболочку AVer MediaCenter (подробности, напоминаем, можно найти в обзоре AVerTV Duo Hybrid PCI-E).

После установки в разделе Sound, video and game controllers появляется устройство AVerMedia H788 PCIe Hybrid Analog/DVBT.

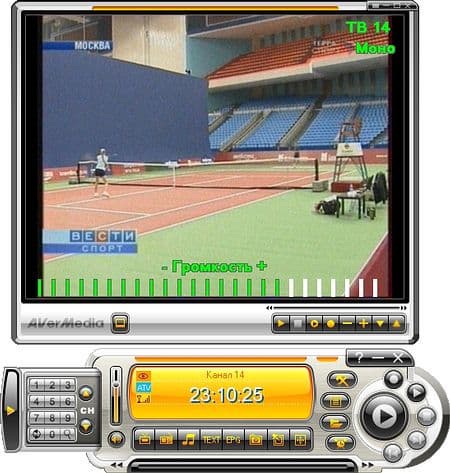

В системный трей помещается иконка программы AVerQuick, отвечающей за работу планировщика и пульта ДУ.

При тестировании использовались: драйвер 1.3.0.59 и программа AVerTV версии 6.3.0 [08073101], первое знакомство с которой произошло во время презентации в офисе компании. Настало время подкрепить теорию практикой.

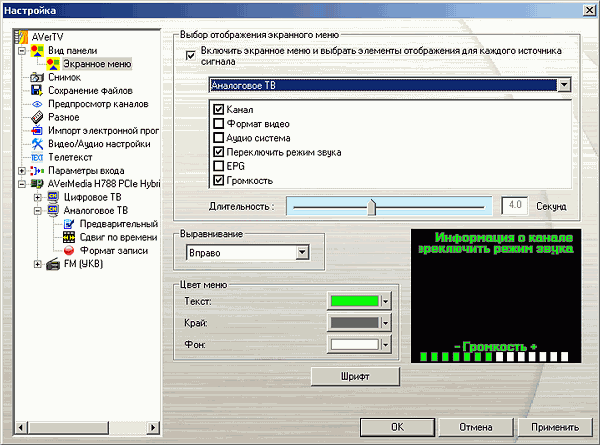

В разделе Вид панели находятся такие настройки интерфейса, как общее оформление (в новой версии к привычным схемам Azure Fantasy и Dusk Comet добавилась новая — Auric Bullet), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели. Подраздел Экранное меню позволяет выбрать цветовую гамму, длительность и параметры для отображения (канал, систему цветности, режим звука, отсутствующую ранее информацию о телепрограмме и так далее).

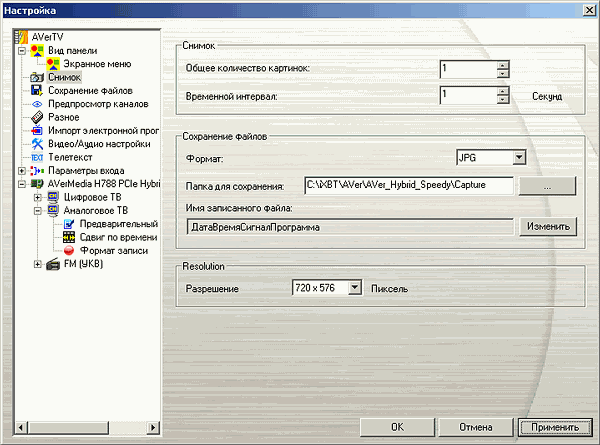

В настройках захвата кадров присутствуют: количество снимков в серии, интервал между ними, формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения. Максимальное количество скриншотов в серии составляет 100.

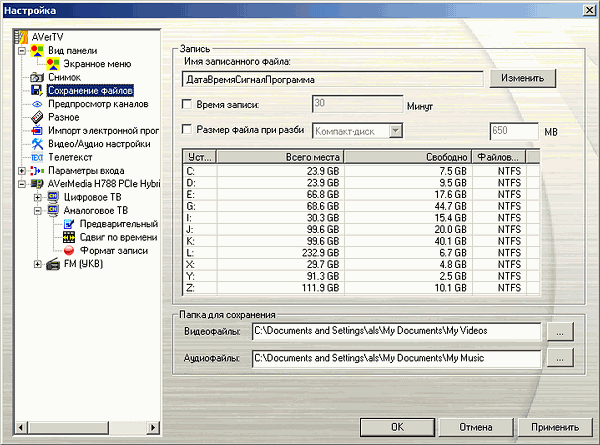

Раздел Сохранение файлов предоставляет доступ к папкам для сохранения видео и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с настройками, перечисленными выше для раздела Снимок.

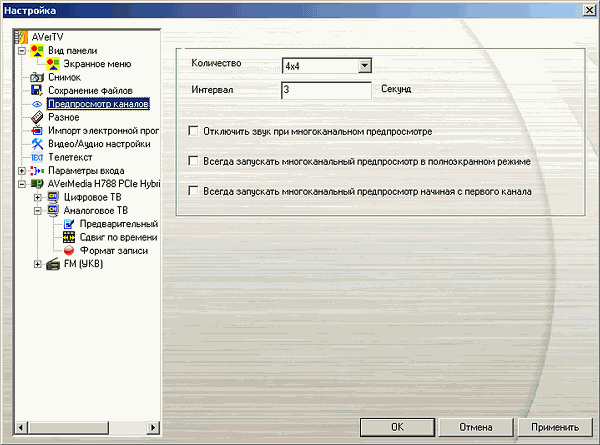

В новой версии появился раздел настроек многоканального предварительного просмотра, позволяющий выбрать размер матрицы (от 2×2 до 8×8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала.

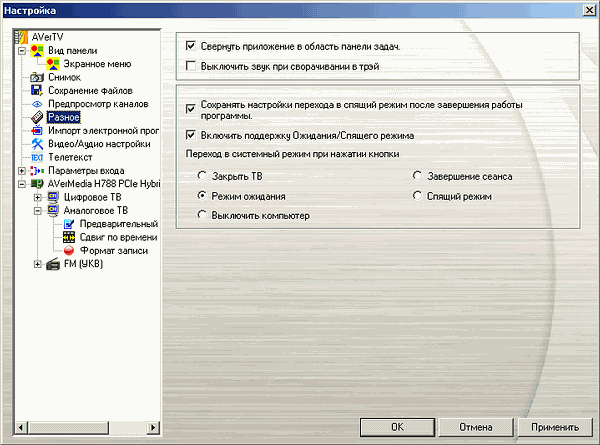

Вместо исчезнувшего включения/отключения аппаратного ускорения видео DxVA, раздел Разное приобрёл настройки сворачивания приложения в системный трей. Поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер), осталась на своём месте.

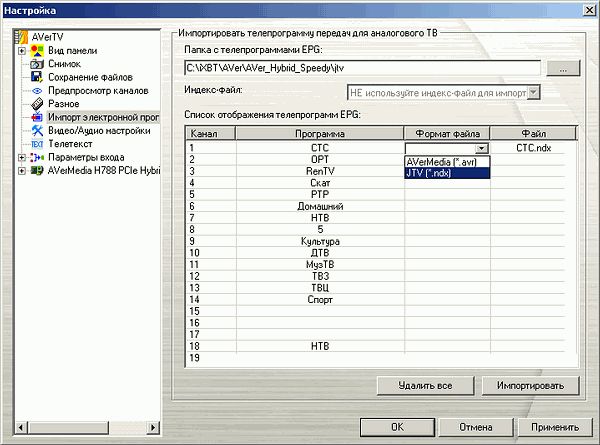

AVerMedia стала третьей после Beholder и GOTVIEW представленной на отечественном рынке компанией, реализовавшей поддержку электронной программы передач EPG (Electronic Program Guide). Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt)

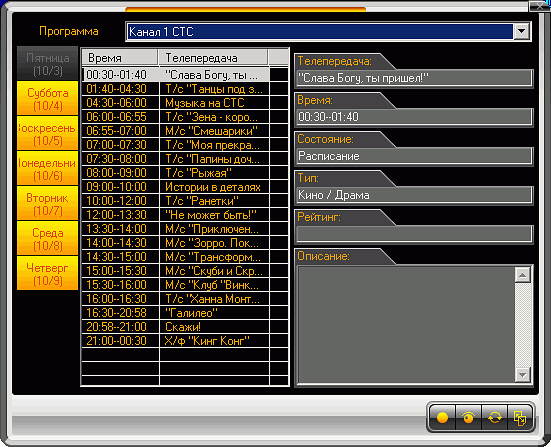

Для планирования записи согласно программе передач реализовано отдельное интерфейсное окно.

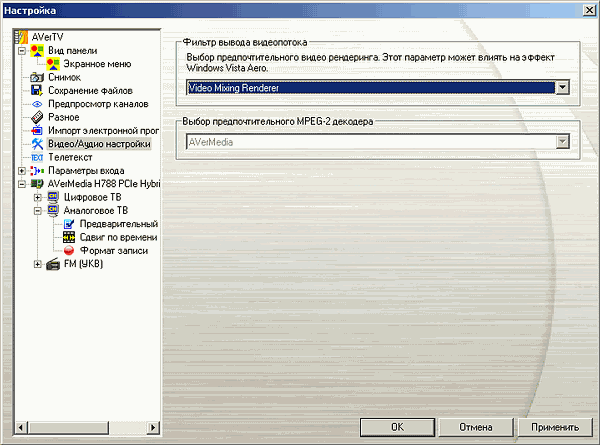

Ещё один новый раздел Видео/Аудио настройки содержит два пункта — выбор видеорендерера (автоматически, Overlay Mixer и Video Mixing Renderer) и MPEG2-декодера.

Настройки телетекста состоят из двух вариантов вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

Увеличилось количество настроек, отвечающих за управление программой. Раздел, получивший какое-то не очень русское название Параметры входа, содержит три подраздела.

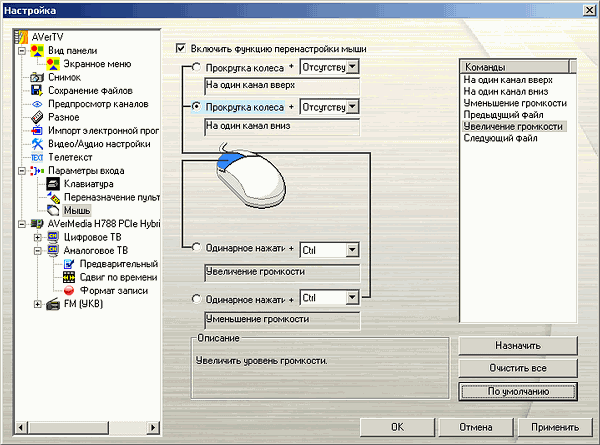

К настройкам клавиатуры и пульта ДУ добавились настройки кнопок и колеса стандартной трёхкнопочной мыши. Поддерживаются комбинации «кнопка мыши + модификатор».

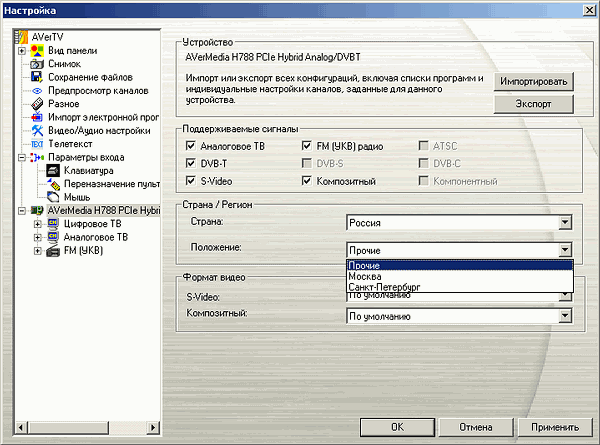

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены уже готовые списки каналов эфирного вещания.

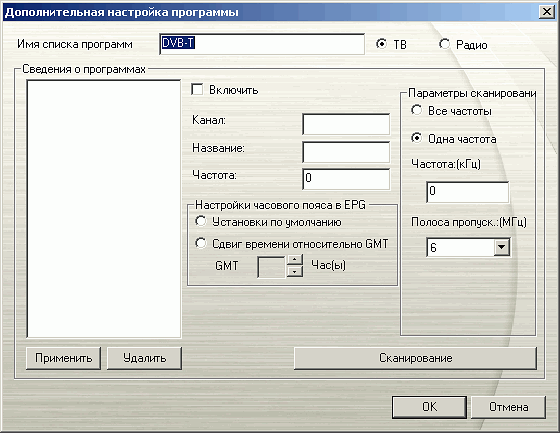

Несмотря на возможность DVB-T передавать на одной частоте, как телевизионные каналы, так и радиостанции, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов, как для аналогового, так и для цифрового режимов. При выборе России в качестве региона автопоиск работает корректно. Можно сохранить несколько пользовательских списков каналов.

В дополнительных настройках каждого канала можно изменить название, частоту, полосу пропускания и настройки часового пояса для использования EPG (Electronic Program Guide). Ручная настройка таких параметров как VPID (Video Program Identification) и APID (Audio Program Identification) традиционно невозможна. Впрочем, необходимости в последней при тестировании тюнеров от AVerMedia ни разу не возникало.

В последних версиях программы появилась поддержка вещания в формате h.264 при работе в цифровом режиме. Поддерживаются: запись в исходном формате, запись звука и перекодирование в WMV и h.264 (ограничено разрешением 320×240), в том числе с профилем iPod.

В поиск аналоговых каналов вернулось разделение на антенный и кабельный диапазон. Впрочем, объединение всех каналов в общий список также никуда не исчезло, что позволяет пользователю выбирать оптимальный вариант поиска самостоятельно. Возможно сохранение нескольких пользовательских списков.

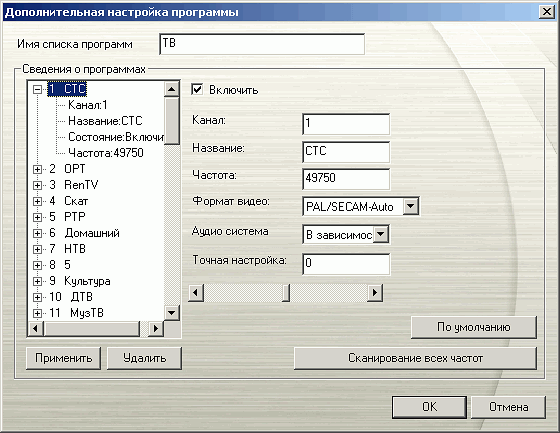

В дополнительных настройках можно найти не только название канала, частоту и индивидуальный стандарт цветности (жёсткой установки не предусмотрено, только автоматическое определение), но и поиск по частоте.

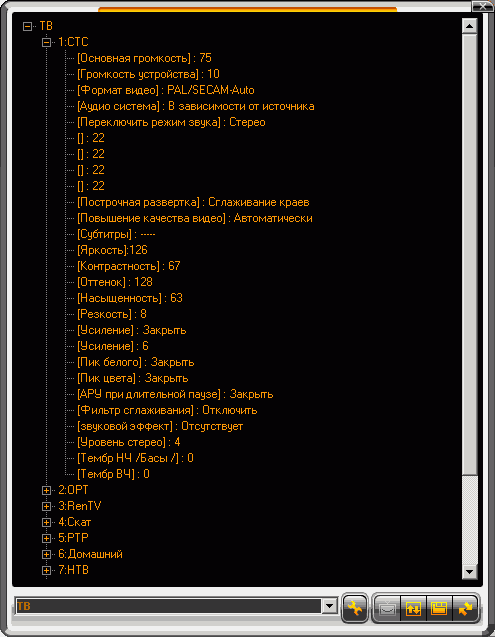

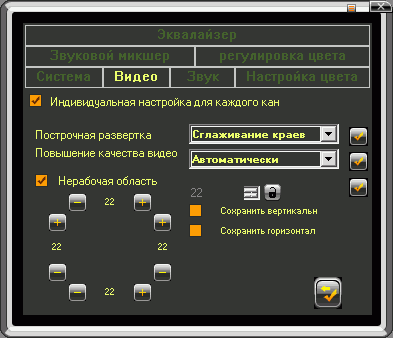

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню. Таким образом, к стандарту цветности и режимам звука добавляются: яркость, контраст, оттенок, насыщенность, резкость, масштабирование (overscan), тип деинтерлейсинга (Bob, Weave, краевое сглаживание) и названное в русском варианте Повышением качества видео шумоподавление (включено, выключено, автоматический выбор).

Использование АЦП от NXP (бывшее полупроводниковое подразделение Philips) вернуло ручное управление усилением, пик белого, пик цвета, АРУ при длительной паузе и фильтр сглаживания для SECAM. Настройки звука получили регулировку тембров НЧ и ВЧ, фирменные алгоритмы дополнительной обработки Philips Incredible Mono и Philips Incredible Stereo (с регулировкой стереобазы), а также вернувшуюся после снятия с производства SAA7135HL/101 поддержку Dolby Surround.

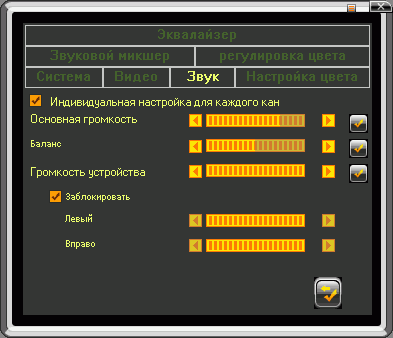

В новой версии ПО к индивидуальным настройкам звука для каждого канала добавился 10-полосной (!) эквалайзер.

Появилась раздельная регулировка громкости для левого и правого каналов.

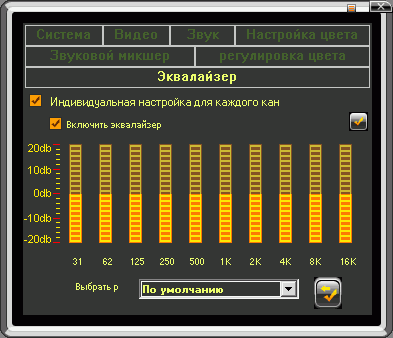

Оригинальное усовершенствование в виде независимой настройки по всем направлениям получило масштабирование (Overscan).

Многоканальный предварительный просмотр обзавёлся подзаголовком «умный» (Smart). Выражается это в пользовательском выборе каналов для отображения в оконной матрице (синие «плюсы» в списке каналов), а также выборе разрешения и частоты дискретизации звука.

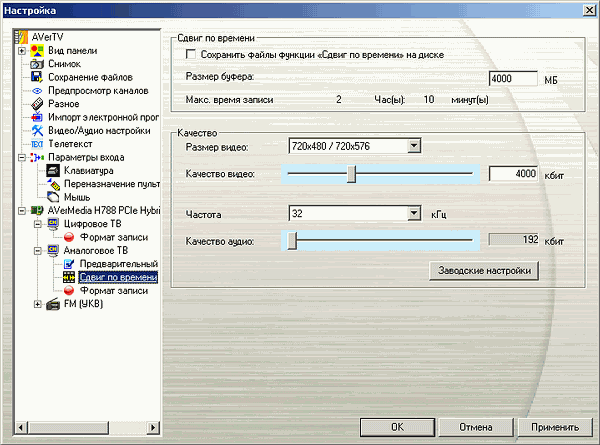

Параметры MPEG2 потока при работе в режиме отложенного просмотра TimeShift допускают изменение разрешения (352×240/640×480/720×480 или 352×288/704×576/720×576 в зависимости от видеостандарта), видеобитрейта (от 2000 до 8000 Кбит/с), аудиобитрейта (от 192 до 384 кбит/c) и частоты дискретизации (32, 44.1, 48 Кбит/с). Это справедливо только для аналогового режима, в цифровом эти параметры совпадают с параметрами потока. Из нововведений можно отметить возможность сохранения буферного файла.

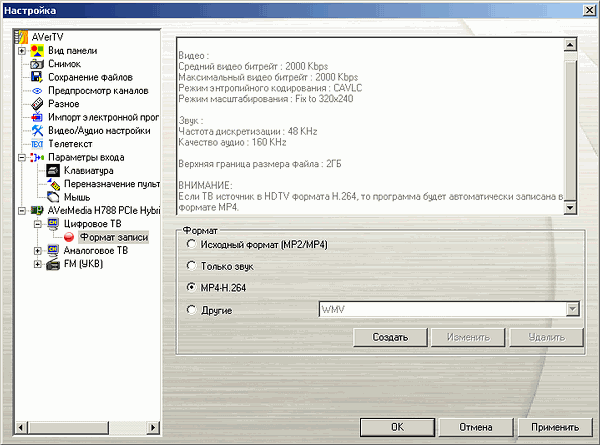

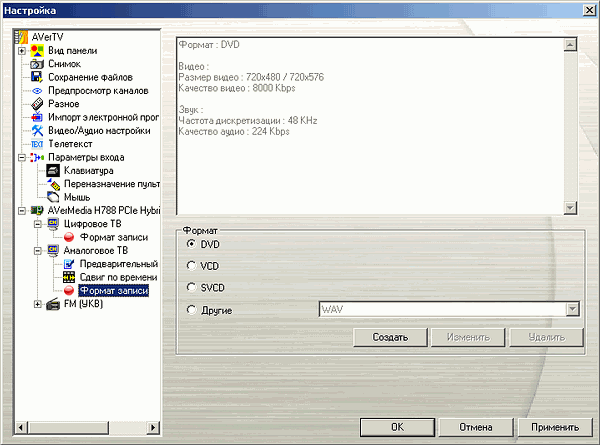

К нескольким стандартным профилям, представленным в разделе Формат записи можно добавлять пользовательские. Поддерживаются сторонние кодеки, установленные в системе, с настройкой дополнительных параметров.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG2-кодека ограничен диапазоном 2000 — 8000 Кбит/с. Это не относится к частоте дискретизации (доступны 32, 44.1 и 48 кГц) и аудиобитрейту (192 — 384 кбит/c).

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

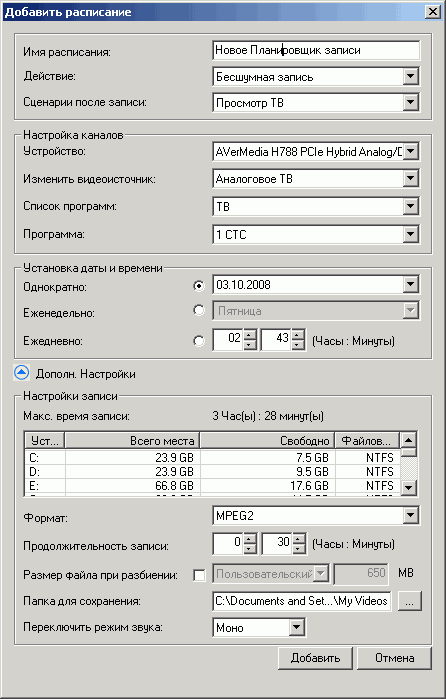

Планировщик поддерживает фоновую запись Silent Record с отключенным звуком и режим отложенного просмотра в качестве задачи. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

В цифровом режиме поддерживаются субтитры.

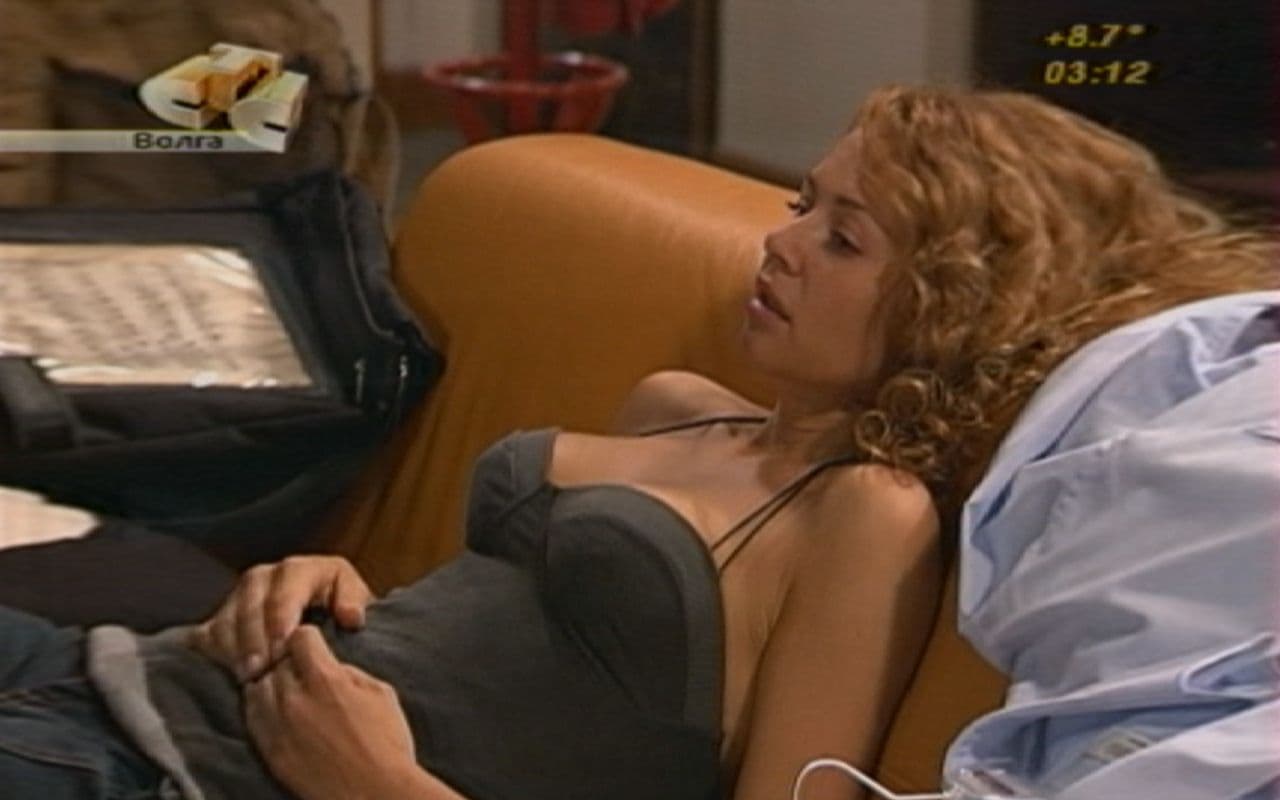

Доступная в контекстном меню опция Magic Video Effect отвечает за востребованный владельцами широкоформатных мониторов панорамный режим, в котором изображение с пропорциями 4:3 преобразуется для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны).

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

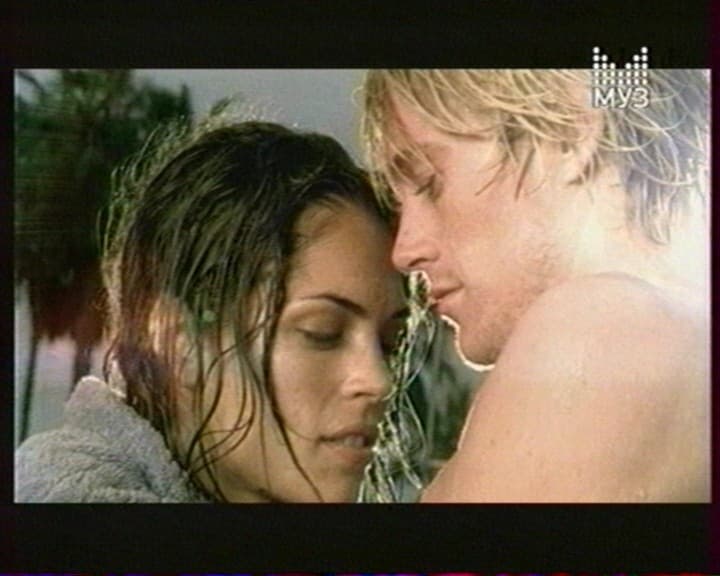

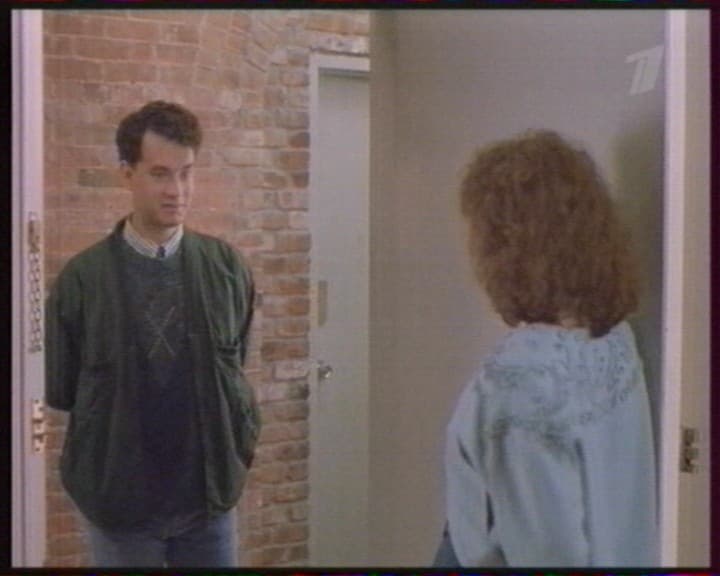

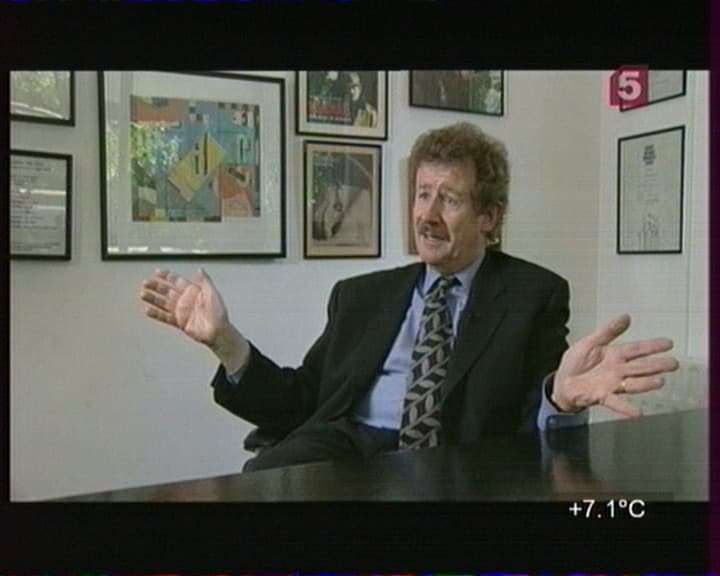

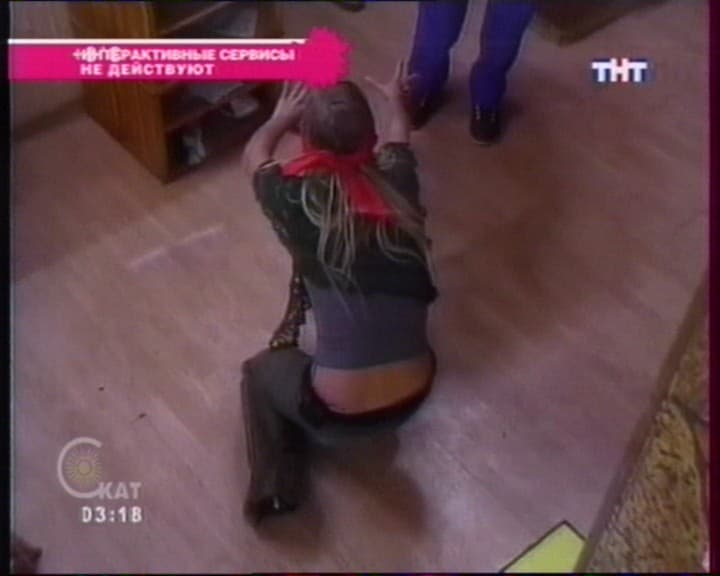

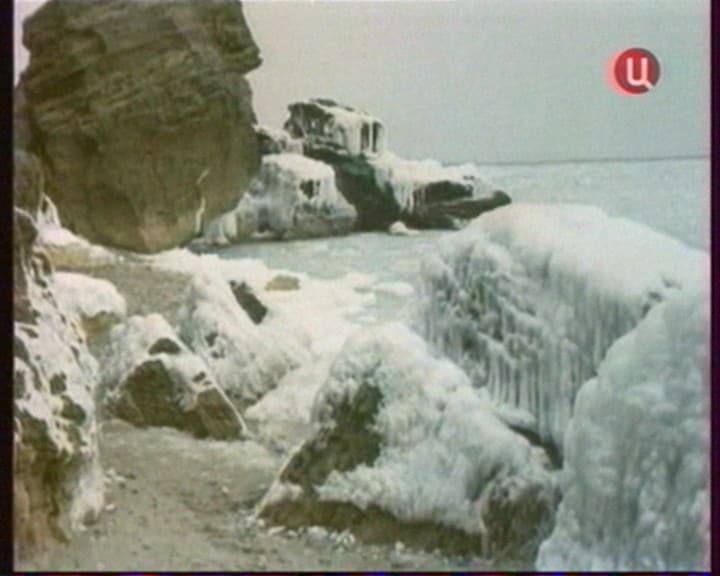

Качество

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Тестирование AVerTV Volar AX и AVerTV Hybrid Volar HX подтвердило великолепный потенциал новых ВЧ-блоков от NXP. Тюнер продемонстрировал хорошее качество приёма аналоговых каналов.

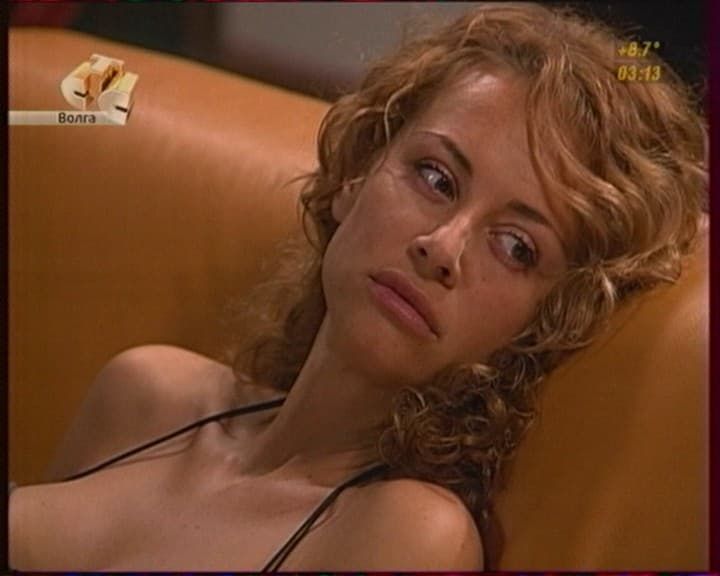

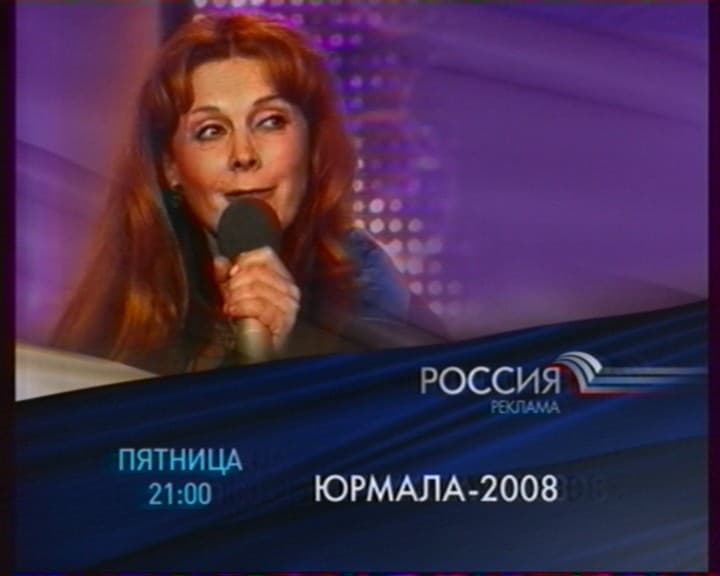

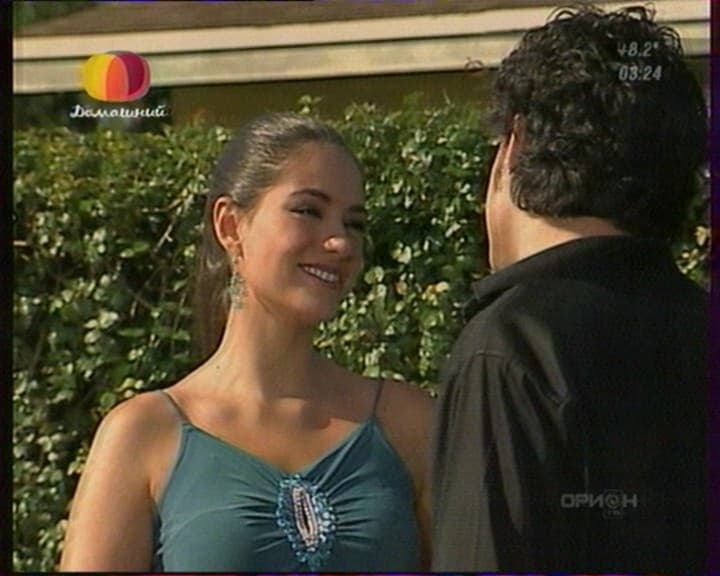

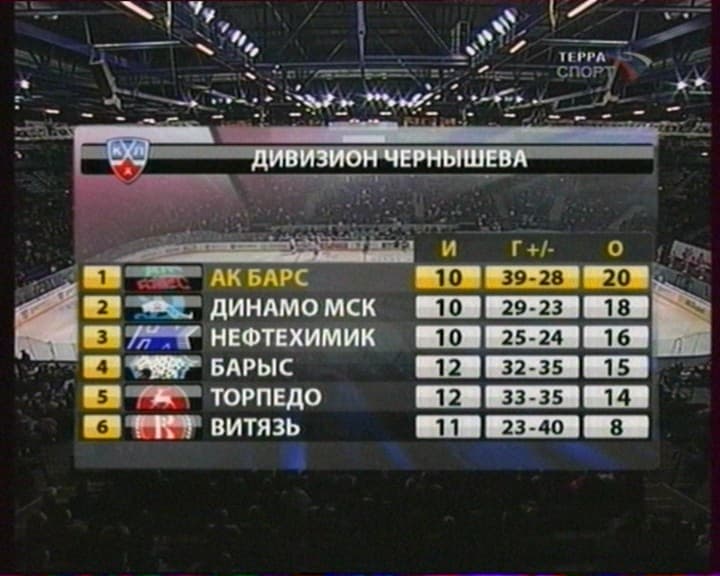

Используемые алгоритмы деинтерлейсинга снижают чёткость изображения (особенно в сочетании с шумоподавлением). Если отвлечься от этой особенности штатного ПО, то качество можно назвать традиционно хорошим для тюнеров на базе АЦП последних серий.

В очередной раз отметим отсутствие эффекта «вертикальных полос», характерного для PCI АЦП от Philips/NXP предыдущего поколения.

Претензий к качеству звука во время тестирования не возникло, скорее, наоборот — в силу большого количества доступных способов дополнительной обработки звука.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG2. Это позволяет использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Автоматическое определение стандарта цветности в условиях российского вещания в этом случае страхует от возможных проблем. Не хватает, разве что, полной поддержки Windows Media Center штатными пультами ДУ.

В нашей конференции упоминались случаи нестабильной работы тюнера на конфигурациях с 4 и более ГБ оперативной памяти под Windows Vista x64. Исправлена ситуация последними драйверами или причина в конкретной модели системной платы, но столкнуться с этим во время тестирования не пришлось.

FM-тюнер

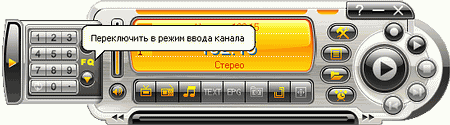

Программа использует общий интерфейс для всех режимов. Качество приёма также заслуживает хорошей оценки. В AVerTV 6.3 появилась таблица российских частот для Москвы и Санкт-Петербурга. Кроме того, цифровая панель теперь имеет два режима работы - переключение каналов и ввод частоты.

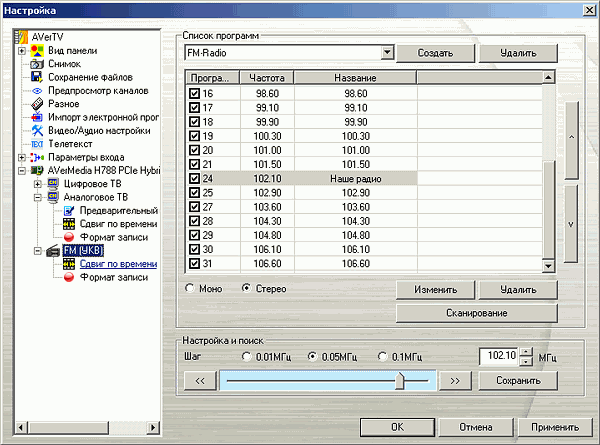

Результат поиска FM-радиостанций не потребовал тщательного редактирования полученного списка.

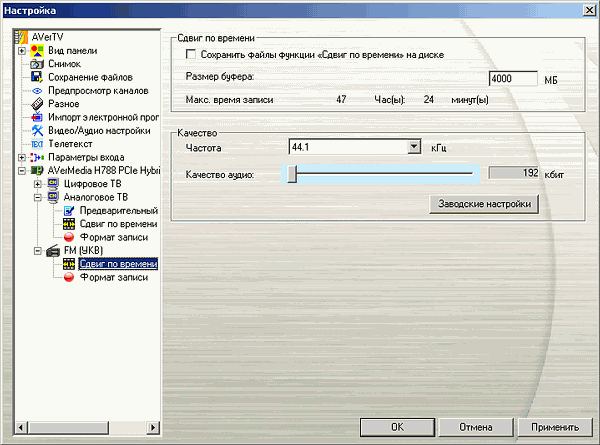

FM-режим имеет свои настройки режима отложенного просмотра, точнее прослушивания. В одноименном разделе можно выставить битрейт (192 — 384 Кбит/с) и частоту дискретизации (32, 44.1, 48 кГц). Сохранение буферного файла доступно и здесь.

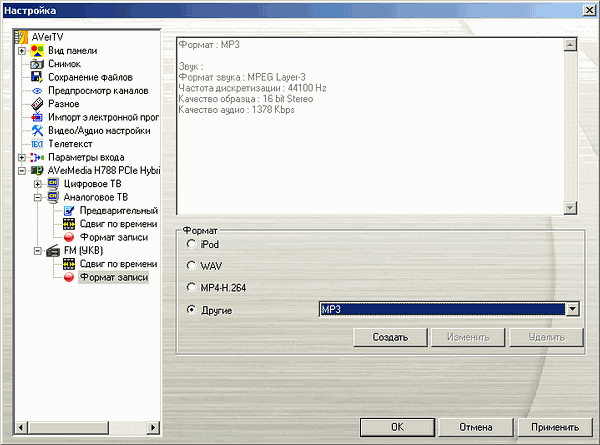

Возможна запись с любым установленным в системе кодеком. Запись в mp3 ограничена системными параметрами 22 кГц 56 Кбит/с. Традиционно это ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов.

Тюнер продемонстрировал хорошее качество звука (скачать 20-секундный фрагмент, mp3, 492 КБ).

Пульт ДУ

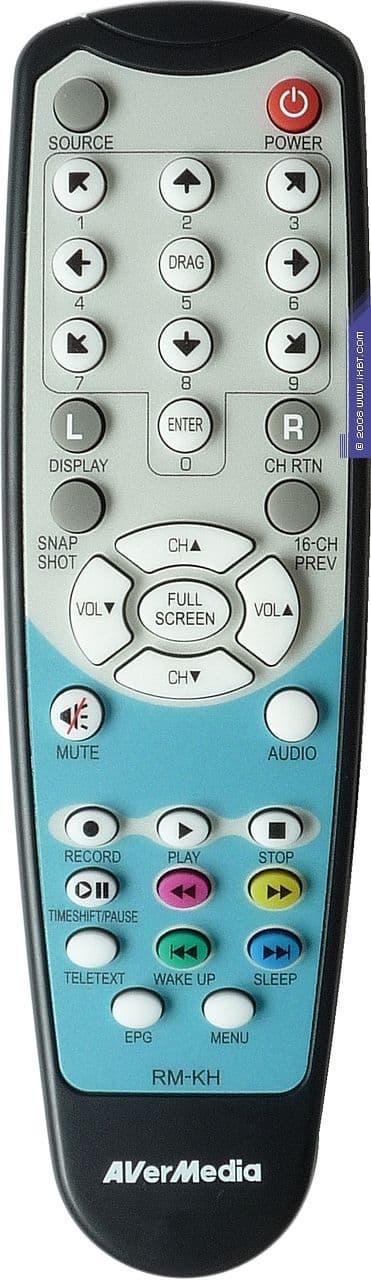

AVerTV Hybrid Speedy комплектуется полноразмерным пультом ДУ с питанием от двух батареек типоразмера AAA (входят в комплект поставки), знакомым нам по большинству продуктов компании. Эргономика пульта, в целом, находится на хорошем уровне, нажатие кнопок информативно.

Выводы

Плюсы

  • хорошее качество приёма, изображения и звука в аналоговом режиме;
  • поддержка всех используемых видео- и аудиостандартов в аналоговом режиме;
  • поддержка MPEG2 HDTV (1080i / 720p) и h.264 в цифровом режиме;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • автоматическое определение стандарта цветности;
  • программное шумоподавление;
  • дополнительная обработка звука;
  • поддержка телевизионной программы в формате JTV;
  • поддержка субтитров в цифровом режиме;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • поддержка сторонних кодеков при записи в аналоговом режиме;
  • полноценная поддержка Windows XP MCE 2005 и Windows Vista (32- и 64-разрядных версий), в том числе работа с Windows Media Center.

Минусы

  • отсутствие возможности работы с источниками компонентного сигнала;
  • ограниченный диапазон изменения видеобитрейта при использовании штатного MPEG2-кодека.

По итогам тестирования можно сделать вывод, что бюджетные модели с интерфейсом PCI-Express от AVerMedia получились более чем конкурентоспособными по техническим характеристикам, а большинство изменений в штатном ПО произведено в правильном направлении. Таким образом, по совокупности параметров, тюнеры серии Speedy могут стать хорошим выбором.

Средняя текущая цена (количество предложений) AVerTV Hybrid Speedy в московской рознице: Н/Д(0)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
