TV- и FM-тюнер AVerTV Super 009 (M733A)


новый взгляд AVerMedia на начальный ценовой диапазон



«Не экономишь, покупая дешевле. Экономишь, не покупая лишнее.»

Равиль Алеев

За годы присутствия на российском рынке у тайваньской компании AVerMedia Technologies Inc. сложилась репутация производителя, обращающегося с кошельком покупателя достаточно бесцеремонно. Несмотря на то, что продукция AVerMedia, как правило, отличается хорошим качеством, бюджетные модели других производителей зачастую уступали не так уж сильно, выгодно отличаясь по цене, как это произошло с тюнерами на базе эталонного дизайна LR138, хорошо известного по различным вариациям на тему FlyTV Prime. Не смущала энтузиастов и необходимость использования альтернативного ПО, благо недостатка в таковом тогда не было.

С появлением полупроводниковых ВЧ-блоков серии TDA8275 от NXP Semiconductors (бывшее полупроводниковое подразделение Philips Electronics) в линейке AVerMedia не преминула появиться модель с таким приёмником под названием AVerTV Super 007 (внутреннее наименование M135A), но аппаратная ошибка в конструкции селекторов первого поколения сделала использование этих тюнеров в суровых условиях российского вещания предприятием достаточно сомнительным. По этой причине особо распространения AVerTV Super 007 на просторах бывшей 1/6 части суши не получил даже с учётом ценового позиционирования.

Время шло, в NXP исправили недоработки, представив на суд общественности новую серию TDA18271HD, блистательно проявившую себя в AVerTV Volar AX и AVerTV Hybrid Volar HX и устанавливаемую в настоящее время во многие продукты компании, в том числе и в рассматриваемую в этой статье новинку.

Комплект поставки

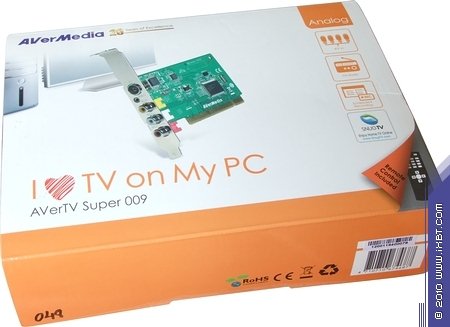

AVerTV Super 009 стал первым протестированным в нашей лаборатории устройством, поступившим к нам в коробке обновлённого дизайна. Тёмные тона, сочетающиеся с фирменным оранжевым цветом, уступили место белому фону, отчего внешний вид несколько посвежел.

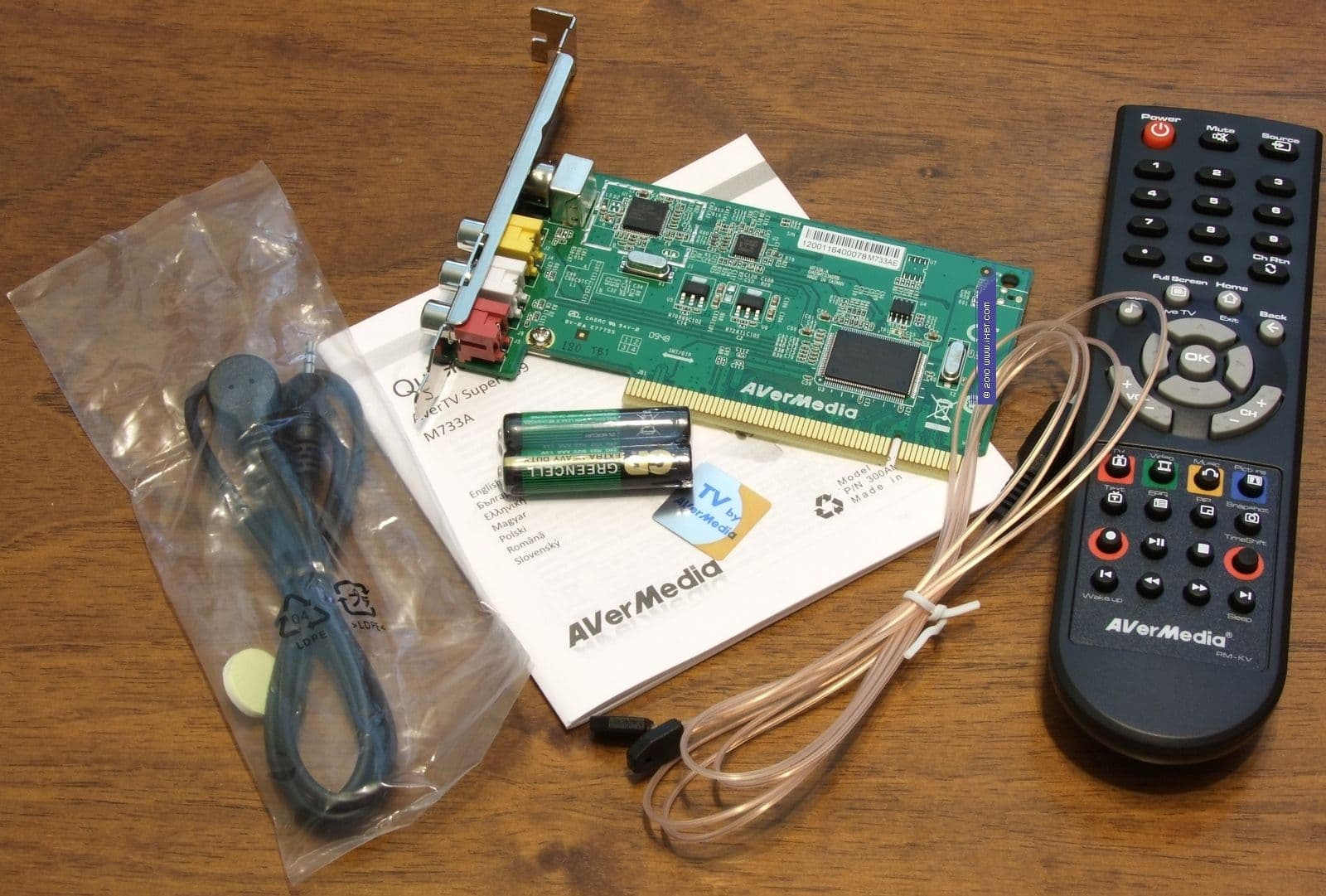

Комплект поставки составляют:

  • тюнер;
  • пульт ДУ;
  • выносной ИК-датчик пульта ДУ;
  • дипольная FM-антенна;
  • CD с драйверами и программным обеспечением (с тестовым экземпляром отсутствовал);
  • краткое руководство по установке тюнера;
  • фирменный гарантийный талон (с тестовым экземпляром отсутствовал);
  • наклейка с логотипом компании.

Дополнительное ПО для редактирования записанных видеофайлов традиционно не прилагается, однако AVerMedia в некоторой степени компенсирует это наличием мультимедийной оболочки AVer MediaCenter, в нашем случае позиционируемой в качестве программы по умолчанию. Продвинутые пользователи могут с чистой совестью заменить её на AVerTV 6 (тюнер поддерживается версиями программы, начиная с 6.4), к отличиям которой от подробно рассмотренной в наших материалах версии 6.3 мы непременно вернёмся в будущем.

В дополнение к этому в конце 2009 года компания запустила сервис SnugTV, позволяющий организовывать сетевое вещание со своих тюнеров. Подробности можно найти далее по тексту.

Конструкция и спецификации

Габариты полупроводниковых ВЧ-блоков позволяют не стесняться в использовании низкопрофильного дизайна.

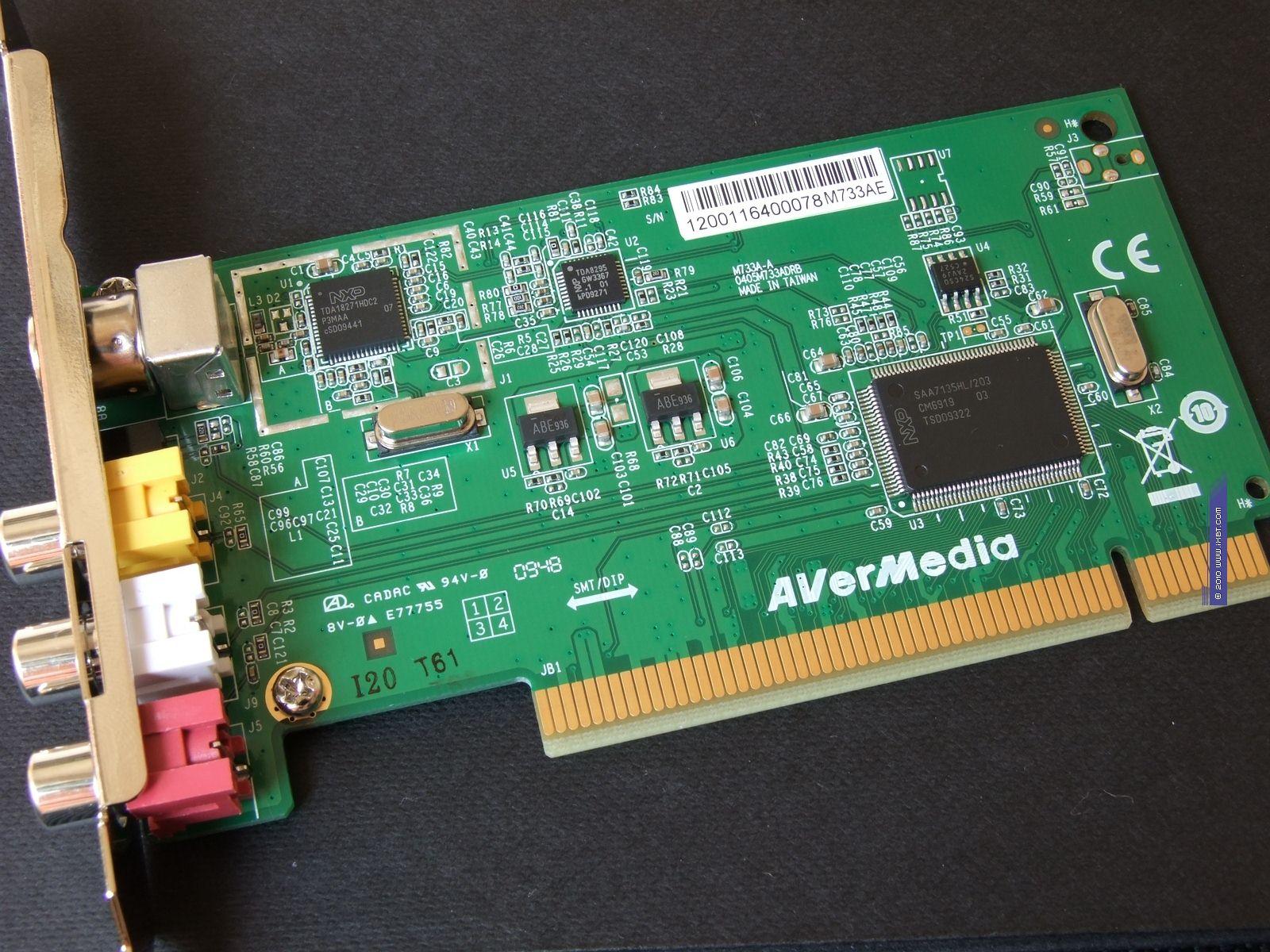

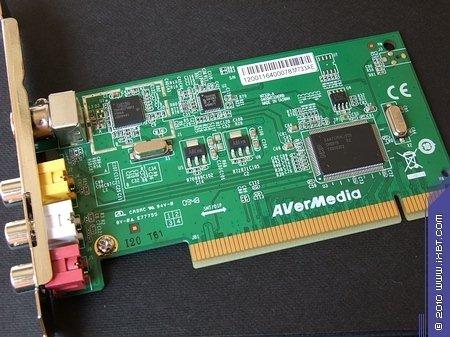

Основные элементы расположены на лицевой стороне платы. Установка интегральных стабилизаторов, способствующих снижению возможных пульсаций напряжения, является обычной практикой инженеров компании, на AVerTV Super 009 их два. Кроме того, обращает на себя внимание отсутствие электролитических конденсаторов.

Кроме вышеупомянутого мультистандартного ВЧ-блока NXP TDA18271, отвечающего за приём сигнала, работу тюнера обеспечивают демодулятор TDA8295 и без преувеличения легендарный 9-битный декодер NXP SAA7135HL/203 той же компании.

Возможности тюнера при использовании AVer MediaCenter соответствуют малому джентльменскому набору, принятому в приличных домах, их представляют:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • автоматическое определение стандарта вещания для канала (PAL/SECAM);
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки);
  • поддержка видеорежимов 4:3 и 16:9;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

Конфигурация тестового компьютера

  • Процессор Intel Core i7-920
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 8 ГБ (4×2048 DDR3 PC12800 Patriot)
  • Видеокарта NVIDIA GeForce GTX 480
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • Жесткий диск 500 ГБ Samsung (HD502IJ)
  • Жесткий диск 250 ГБ WDC (WD2500JS-40MVB1)
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Tagan SuperRock TG880-U33II (880W)
  • Операционные системы Windows XP Professional (SP3) ENG и Windows 7 Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
ДТВ 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

Подключение

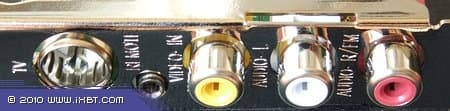

Коммутация отличается некоторой оригинальностью. Обычно в низкопрофильных тюнерах для подключения внешних источников используются переходники-разветвители, но в AVerTV Super 009 можно увидеть полный комплект стандартных композитных разъёмов (RCA видео и 2 RCA аудио), который удалось разместить, используя аудиовход правого канала для подключения FM-антенны. Жертвой такого подхода пал S-Video разъём, но справедливости ради следует отметить низкую вероятность использования его для видеозахвата с бытовых VHS камер/видеомагнитофонов, так что, в этой части урезание функционала вреда практически не нанесло.

Звук предаётся только посредством интерфейса, аудиовыходов конструкция тюнера не предусматривает даже в виде разведённых на плате посадочных мест.

Настройка

В процессе тестирования использовался драйвер версии 3.6.64.11 и программа AVer MediaCenter 1.7.3 (сборка 09122802). Для работы ПО устанавливаются Microsoft Visual C++ 2008 Redistributable -x86 и Microsoft SQL Server 2005 Compact Edition, о чём выводятся соответствующие предупреждения. После установки в разделе Sound, video and game controllers диспетчера устройств появляется AVerMedia M733A PCI Analog.

Иконка резидентной программы планировщика AVerQuick, обеспечивающей также работу с пультом ДУ, при установке AVerTV 6 и AVer MediaCenter одновременно позволяет избежать путаницы выбором в настройках программы по умолчанию.

На подробном описании работы программы в режиме проигрывателя останавливаться не будем, ограничимся непосредственно работой тюнера. Тем более, в отличие от большинства ориентированных на обычного пользователя мультимедийных оболочек, AVer MediaCenter имеет более продвинутые настройки.

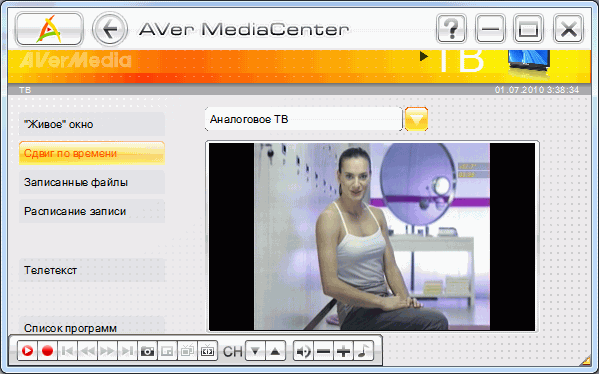

Интерфейс представляет собой стандартное для программ это типа полноэкранное решение с дополнительной панелью управления в нижней части.

Полноценно поддерживается несколько TV-тюнеров производства AVerMedia, формат сигнала при этом не имеет значения.

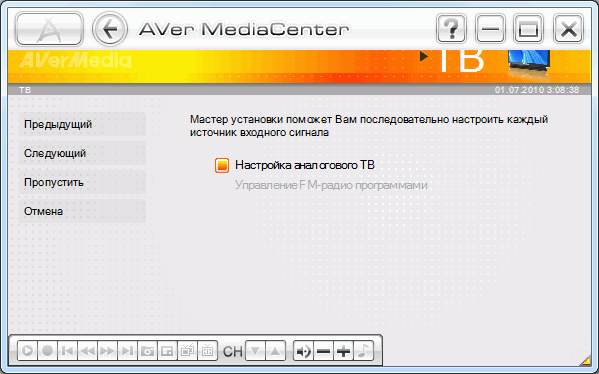

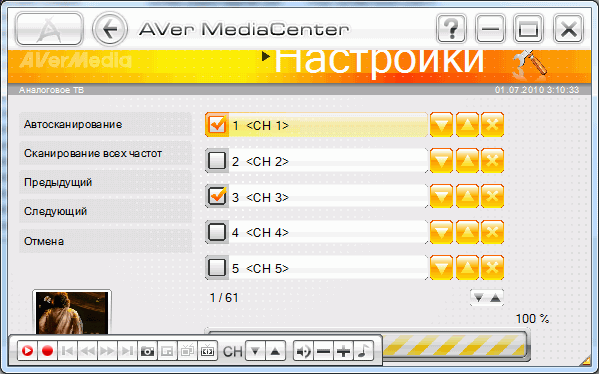

Мастер настройки позволяет справиться с этим процессом даже неопытному пользователю, чему способствует традиционно грамотная локализация.

Алгоритм настройки перенесён из AVerTV 6 с поправкой на разницу в общей эргономике программ. Приём телевизионных каналов и FM-радиостанций настраивается отдельно.

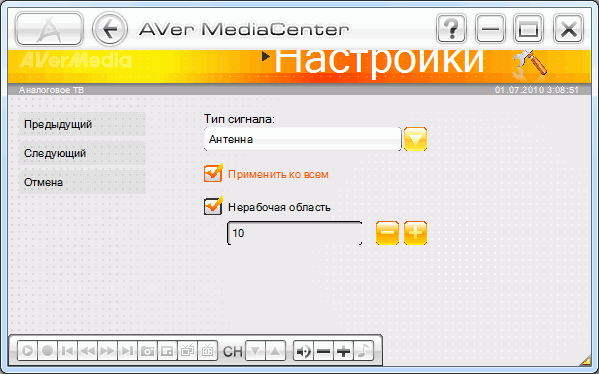

Для аналогового сигнала доступна настройка масштабирования изображения (overscan), в терминологии AVerMedia получившая название нерабочей области. Это позволяет избавиться от краевых артефактов сигнала выводом их за границы видимого изображения.

Как и AVerTV 6, AVer MediaCenter кроме выбора антенны или кабеля в качестве источника телевизионного сигнала предусматривает поиск по всему частотному диапазону.

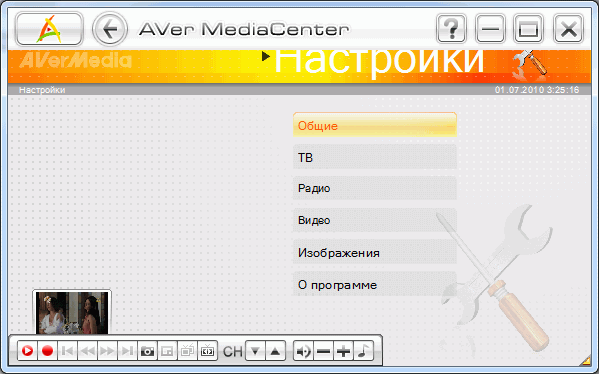

После завершения работы мастера изменить параметры поможет выбор отвечающей за настройку пиктограммы в главном меню, расположенном в верхней части окна программы.

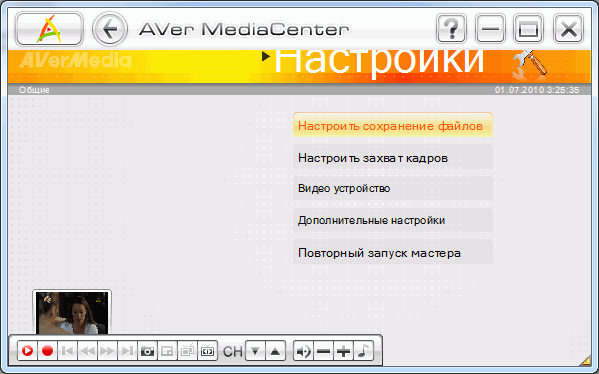

В разделе «Общие» можно настроить размещение сохраняемых файлов (с ограничением по времени записи и указанием размера файла для разбиения), выбрать устройство (основное и дополнительные при их наличии), язык интерфейса, активировать поддержку энергосберегающих режимов и включить иконку статуса экранного меню (последние три опции находятся в подразделе дополнительных настроек). Захват кадров возможен в форматах BMP, TIF, JPG, GIF, PNG.

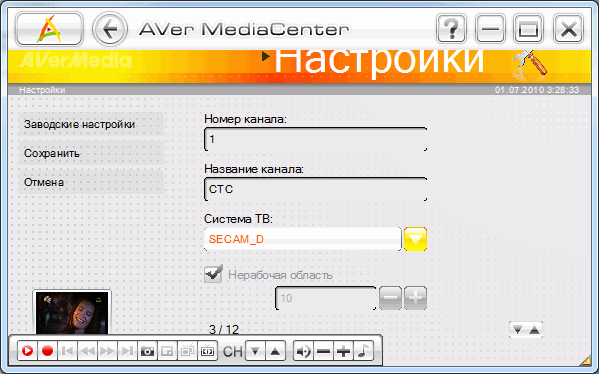

Уникальной для этого типа программ особенностью AVer MediaCenter является наличие индивидуальных настроек для каждого канала. Доступ к ним осуществляется нажатием левой кнопки мыши на название канала в списке, представляющем собой неявную кнопку. Отметим, что применение выбранных значений масштабирования и доступных в отдельном разделе настроек яркости, контраста, оттенка, насыщенности и резкости ко всем каналам в дальнейшем сделает их неактивными в меню индивидуальных настроек. Кроме стандарта цветности и вышеуказанных параметров, здесь можно найти отсутствующие в других закоулках интерфейса шумоподавление (изменение ограничивается включением/выключением), режим звука (моно, стерео, автоматическое определение) и ручную подстройку частоты.

Несмотря на то, что обращение к этому разделу часто осуществляется один раз, установку курсора на первый канал в списке после применения выбранных параметров можно назвать недоработкой, нуждающейся в исправлении.

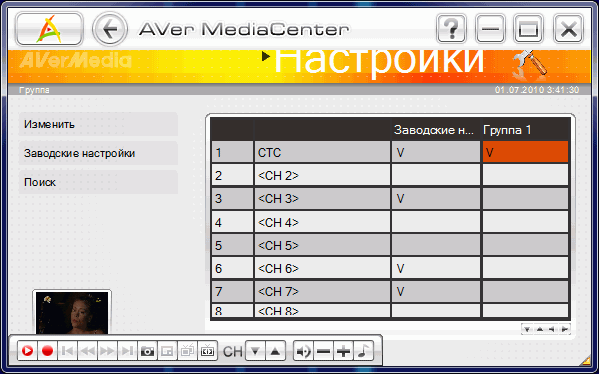

В наличии организованная привычным образом (выбранный канал перемещается вверх или вниз) сортировка каналов. Поддерживаются пользовательские списки.

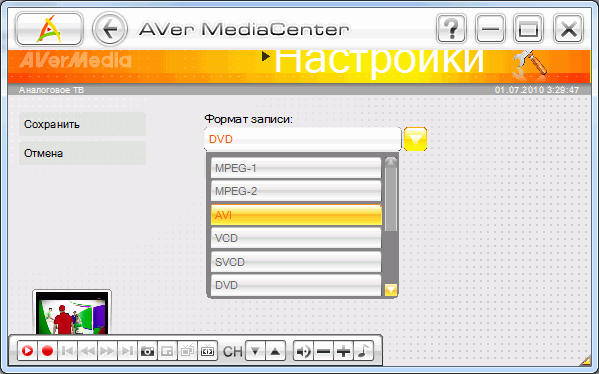

Настройки записи предоставляют выбор из нескольких профилей кодирования в MPEG1/2, включающих в себя VCD/SVCD/DVD, AVI (поддерживаются DivX и XviD), WAV, WMA, WMV, H.264 и iPod, с возможностью их редактирования.

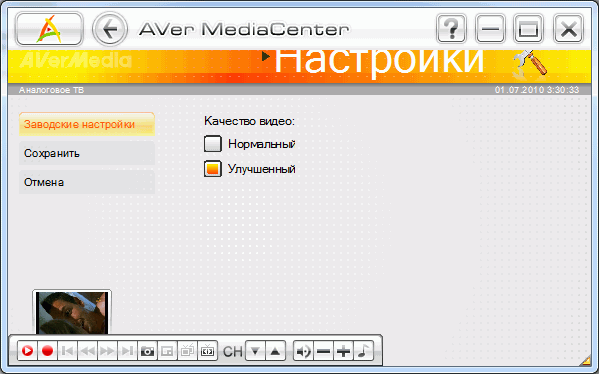

Настройки качества изображения в режиме отложенного просмотра ограничены двумя неявными вариантами — нормальным и улучшенным.

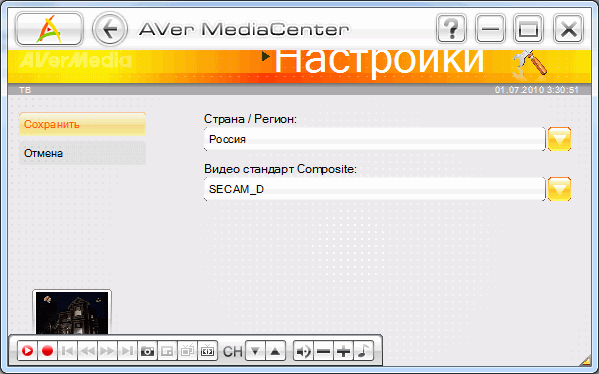

Несмотря на корректную работу автоматического определения стандарта цветности, возможность явного выбора его для композитного выхода присутствует вместе с указанием региона.

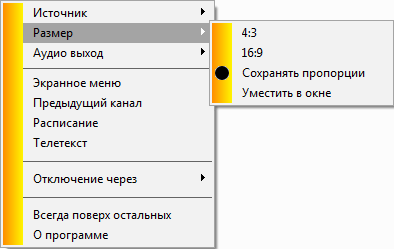

Выбор источника сигнала при помощи контекстного меню, доступного по правой кнопки мыши, идёт вразрез с общей идеологией мультимедийных оболочек. Здесь же можно выбрать соотношение сторон, включить телетекст и запустить таймер отключения (до 2 часов с интервалом в 30 минут).

Кстати, о пропорциях. Несмотря на исходный сигнал в формате 4:3, интерфейс окна программы рассчитан на широкоэкранный режим.

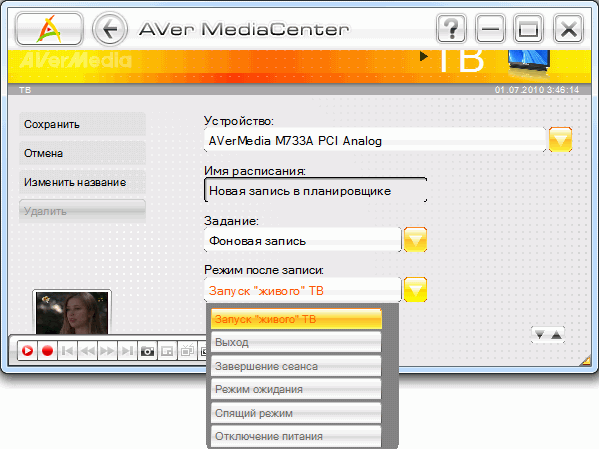

Планировщик перенесён из AVerTV 6 без существенных изменений. Реализована фоновая запись с отключенным звуком, возможен как переход в энергосберегающие режимы после выполнения запланированного задания, так и отключение компьютера.

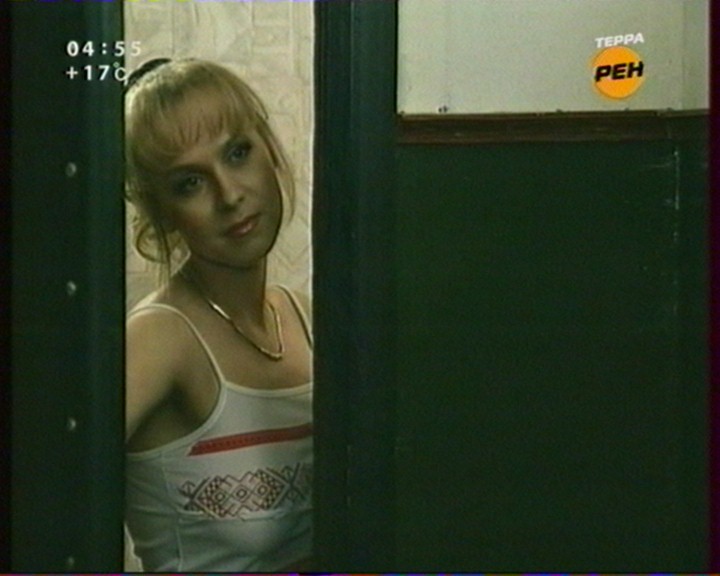

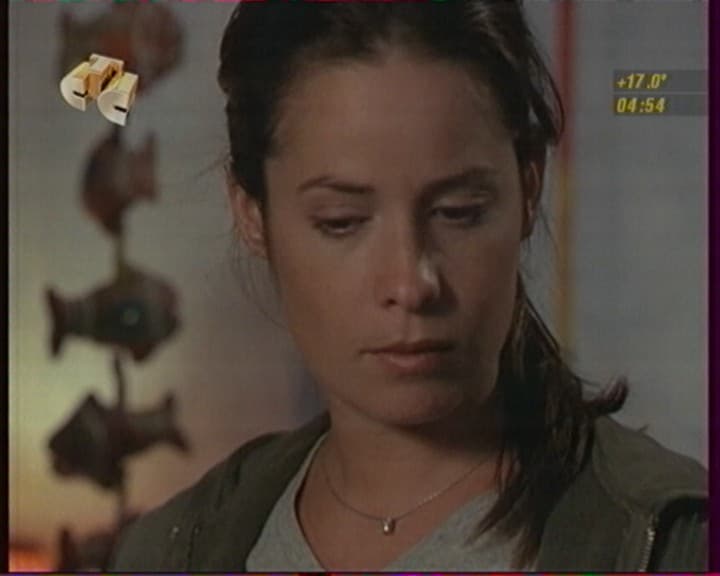

Качество

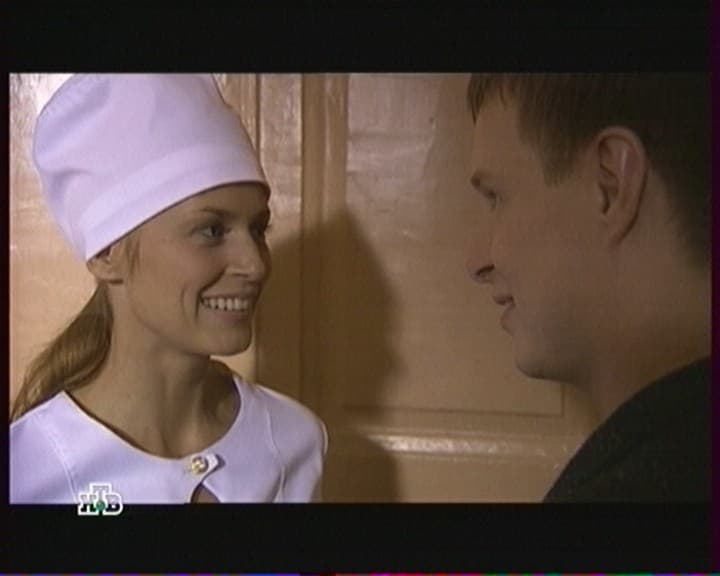

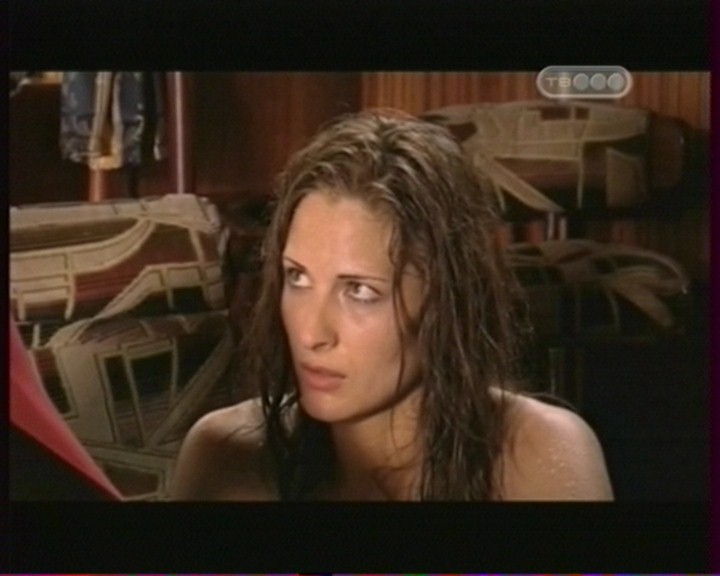

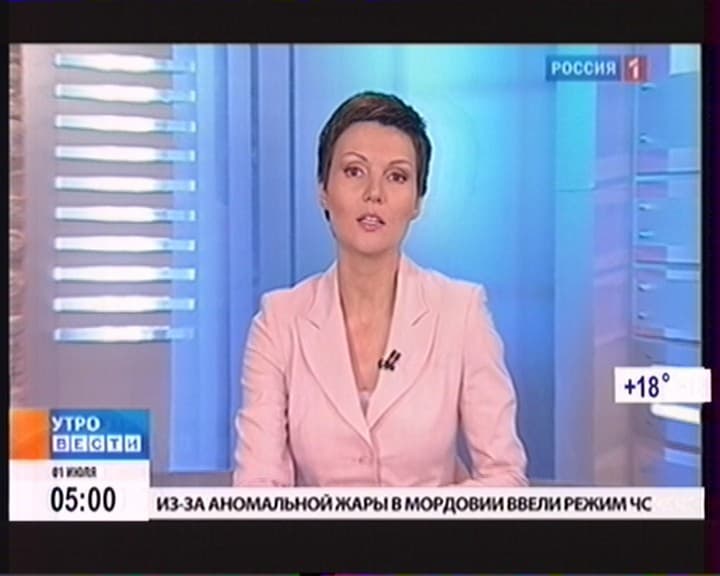

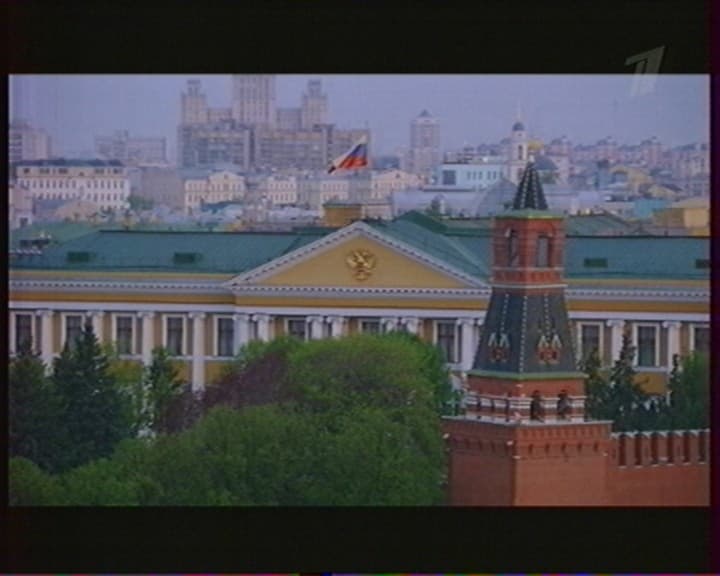

Автоматический поиск каналов продемонстрировал хороший результат, однако несколько неожиданно для тюнера с TDA18271HD нашлись два лишних канала. За исключением этой досадной мелочи, AVerTV Super 009 обеспечивает хорошее качество приёма без скидок на позиционирование.

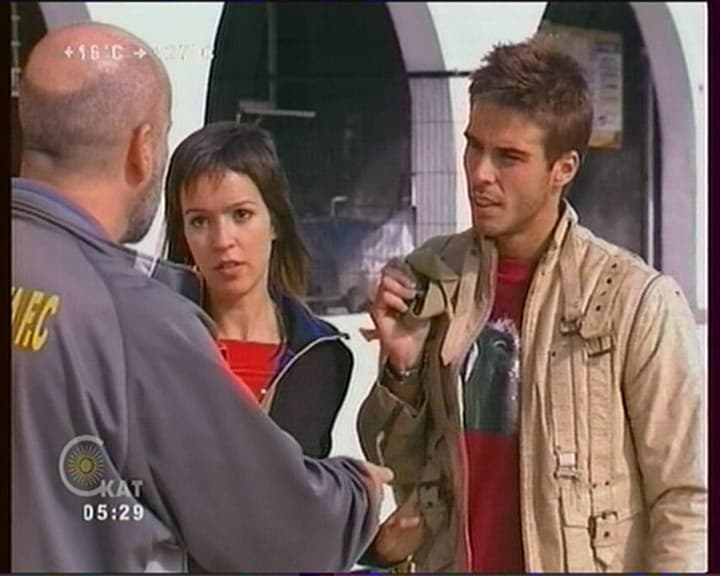

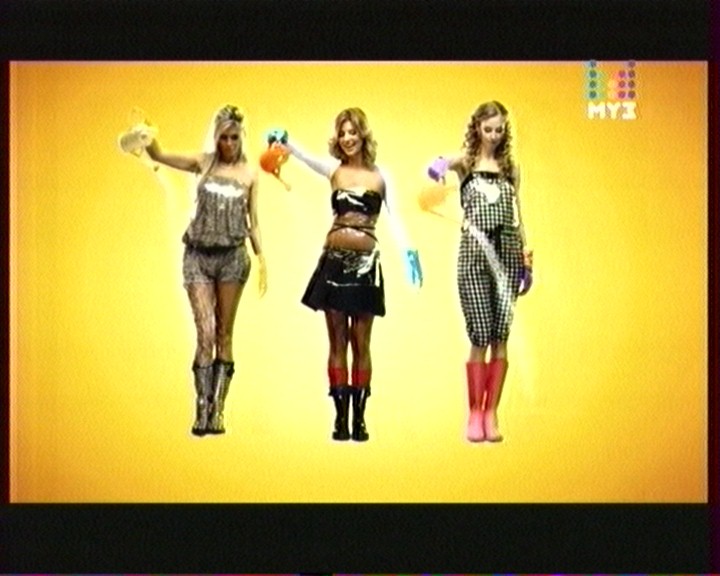

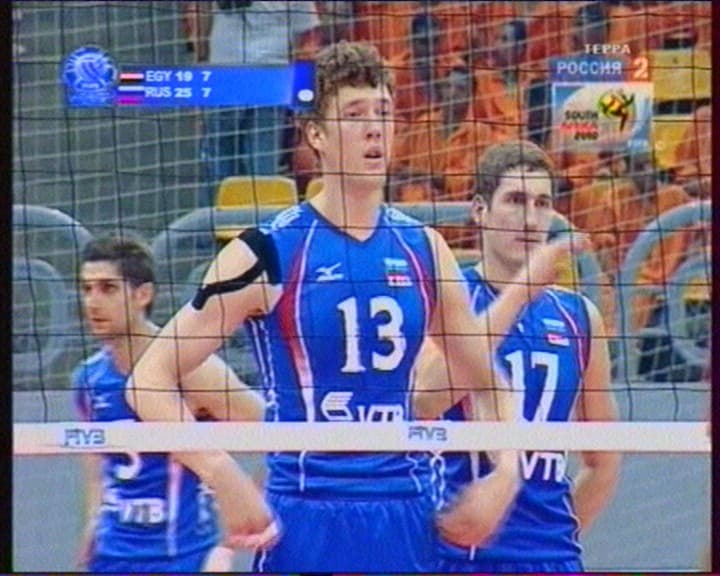

Используемый в AVer MediaCenter метод деинтерлейсинга снижает чёткость изображения (особенно в сочетании с шумоподавлением). Если отвлечься от этой особенности штатного ПО, то качество можно назвать традиционно хорошим для тюнеров на базе SAA713x.

Напомним, что использование декодеров от Philips/NXP с поддержкой PCI в некоторых условиях (обычно при ослабленном сигнале) может вызывать эффект «вертикальных полос» (во время тестирования в реальных условиях не наблюдался, результаты более подробного исследования будут представлены в следующих статьях нашего сравнительного цикла).

К качеству звука претензий нет. Отметим, что использование AverTV 6 вместо AVer MediaCenter предоставит возможность реализованной в декодере дополнительной обработки звука.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG2. Это позволяет использовать тюнер с мультимедийными интерфейсами современных операционных систем, чему способствует и упоминавшееся выше автоматическое определение стандарта цветности.

FM-тюнер

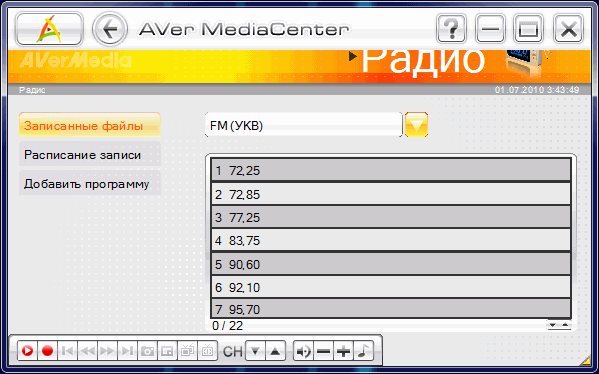

Раздел FM-радиостанций предельно лаконичен. Как ни странно, переименовывать станции до сих пор нельзя, запись осуществляется только в WAV и WMA.

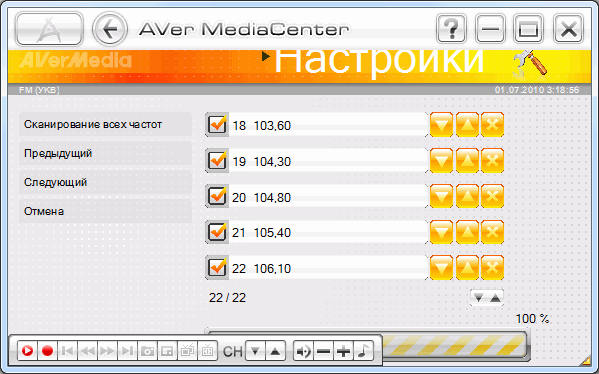

Очень порадовал результат автоматического поиска FM-радиостанций, потребовавший минимального редактирования полученного списка (впрочем, ручное добавление тоже присутствует).

Качество приёма также не вызвало нареканий.

Сортировка радиостанций, выбор режима звука (моно/стерео) и перезапуск поиска находятся в настройках.

Тюнер обеспечивает хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, mp3, 482 КБ).

Сервис SnugTV

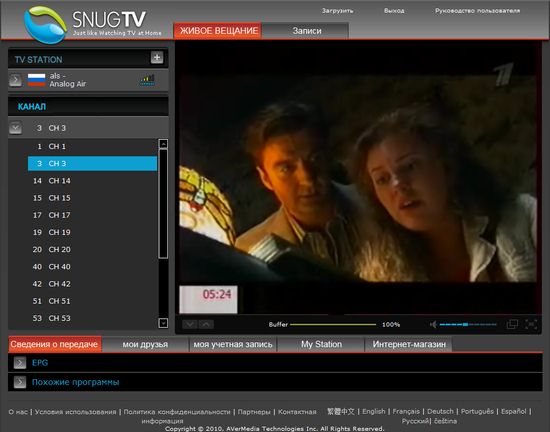

Сервис представляет собой сочетание клиентской части SnugTV Station, устанавливаемой на компьютер пользователя, и портала http://www.snugtv.com/ на котором после регистрации (требуются персональные данные) можно из любой точки подключиться к вещанию со своего тюнера или тюнера другого пользователя, разрешившего доступ. Разумеется, устройства должны быть произведены AVerMedia, список совместимых также находится на сайте вместе с подробным описанием первичной настройки.

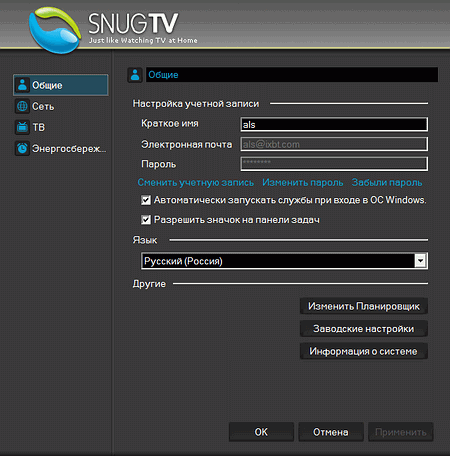

В разделе «Общие» настроек программы SnugTV Station находятся параметры учётной записи, автоматического запуска и выбор языка.

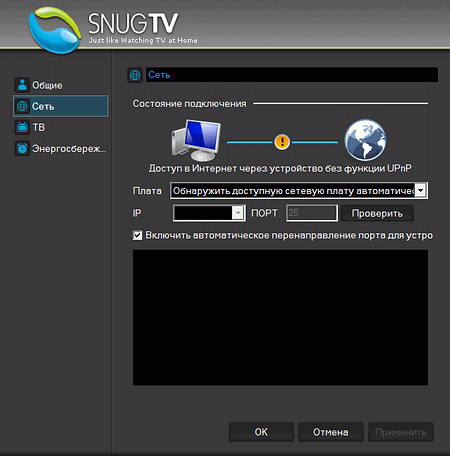

Сетевые параметры могут быть настроены автоматически, но допускается и ручное управление.

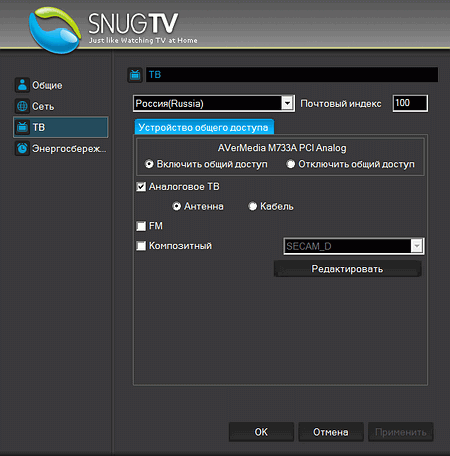

В разделе «ТВ» выбирается источник сигнала. Здесь же можно отключить общий доступ.

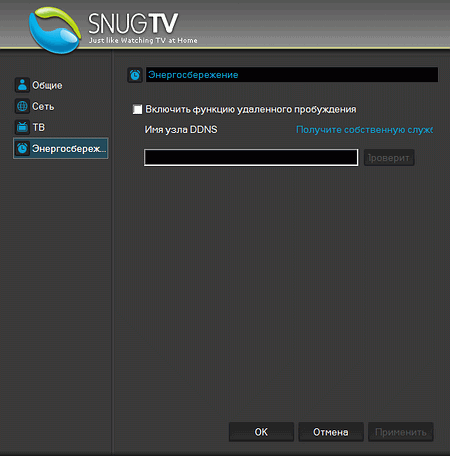

Раздел «Энергосбережение» позволяет включить удалённое пробуждение.

Не обошлось без некорректностей перевода, место «Выхода» заняло загадочное «Влево»,

а на сайте появилась не менее загадочная «Доля SnugTV».

Безусловным достоинством такого подхода следует считать «прозрачность» системы для неопытного пользователя, однако не обошлось без ложки дёгтя. Дополнительные возможности являются платными, обычный доступ имеет, в частности, ограничения по разрешению (320x240) и времени просмотра (5 часов в неделю), что существенно снижает его потребительскую ценность.

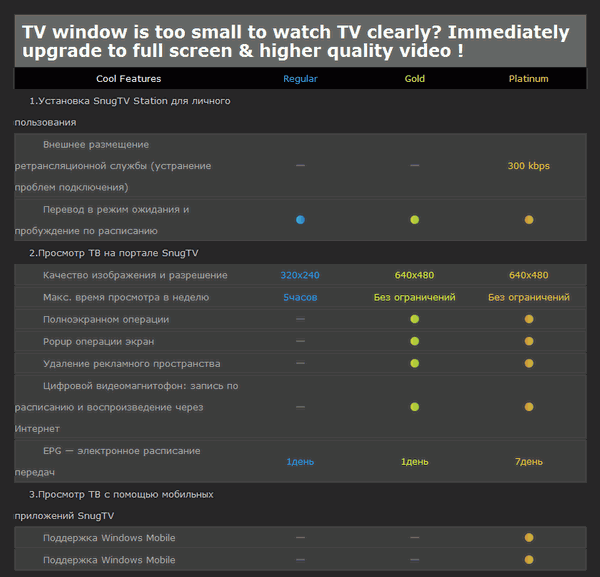

С другой стороны, даже в таком виде SnugTV может оказаться полезным.

Пульт ДУ

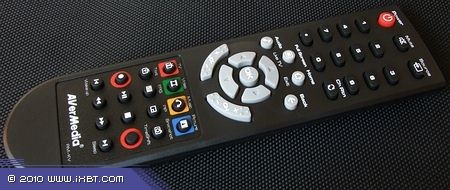

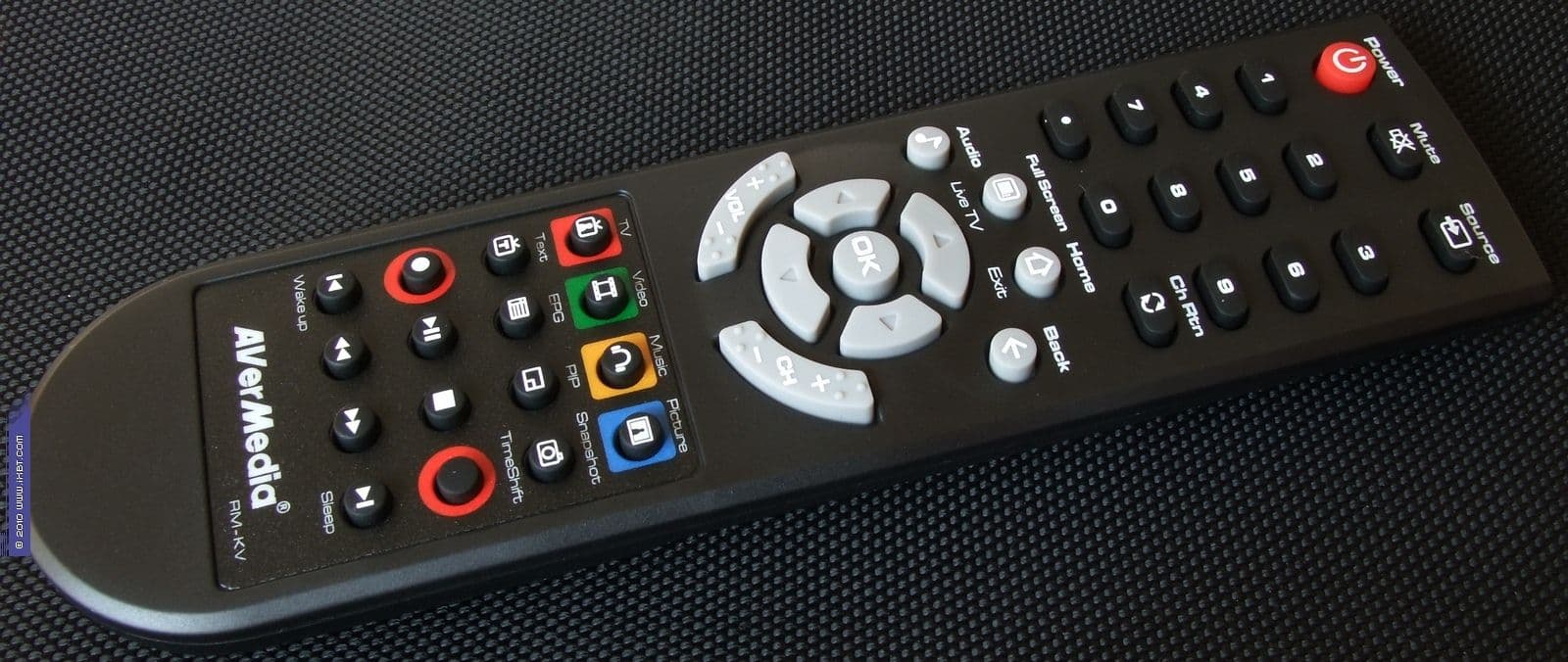

Тюнер комплектуется новым для AVerMedia (мы уже встречались с таким у KWorld PlusTV Hybrid PCI) пультом ДУ, предназначенным для работы как с AVer MediaCenter, так и с AVerTV 6. Расположение кнопок и группировка по функциональным зонам удобны, нажатие информативно. Отдельно можно отметить выделение светлых навигационных кнопок на тёмном фоне. Питание от двух элементов типоразмера AAA, входящих в комплект поставки.

Выводы

Плюсы

  • хорошее качество приёма, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов;
  • низкопрофильный дизайн;
  • удобное подключение внешних источников сигнала;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • автоматическое определение стандарта цветности;
  • программное шумоподавление;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
  • возможность использования двух разных программ, AVer MediaCenter и AVerTV 6;
  • сервис SnugTV.

Минусы

  • отсутствие S-Video разъёма;
  • ограниченная поддержка сторонних кодеков при записи;
  • отсутствие поддержки записи в mp3 в FM-режиме в программе AVer MediaCenter;
  • ограничения в SnugTV без дополнительной оплаты.

Несмотря на то что использование мультимедийных оболочек в роли штатных программ для работы с TV-тюнерами стало достаточно популярным, отношение к ним российских пользователей, избалованных обилием настроек в ПО отечественных брендов, остаётся скептическим. В этой ситуации AVerMedia можно только похвалить за предоставляемый пользователю выбор. Что касается аппаратных данных AVerTV Super 009, то бюджетный характер тюнера отразился лишь на дополнительных функциях типа управления питанием и декодирования RDS, не затронув качество работы по прямому назначению. Таким образом, эту модель можно рекомендовать к покупке тем пользователям, которых интересуют прежде всего хороший приём телеканалов и FM-радиостанций, просмотр и запись, их устройство вряд ли разочарует.

Средняя текущая цена (количество предложений) AVerTV Super 009 в московской рознице: Н/Д(0)

Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
