KWorld PlusTV Hybrid PCI (DVB-T 210SE)


гибридный TV- и FM-тюнер начального уровня с мультимедийным ПО



Во всем надо соблюдать меру, даже в скромности.
Анатоль Франс

Несмотря на прочное положение тайваньской компании KWorld Computer Co., Ltd. на мировом рынке, у российских покупателей сложилась устойчивая репутация недорогой продукции неоднозначного качества. Несмотря на то, что некоторые модели в своём классе выглядели более чем достойно, популярность компьютерных TV-тюнеров от KWorld по сравнению с конкурентами оставляла желать лучшего. В 2007 году политика компании в отношении отечественного рынка была пересмотрена, в результате чего, такие модели как TVBox WS Pro HD появились на полках магазинов с полной локализацией.

Ещё одним шагом компании стала разработка собственной мультимедийной оболочки в соответствии с растущей популярностью Windows Media Center и альтернативных программ такого рода. Новое ПО, получившее название HyperMedia Center, развивается с весны прошлого года, так что, к оценке можно подходить без скидки на юный возраст.

Аппаратная часть рассматриваемой модели не претендует на прорыв в индустрии, но если обратить внимание на ценовое позиционирование, то можно заметить, что перед нами один из самых дешёвых среди доступных PCI-тюнеров с поддержкой как аналогового, так и цифрового вещания в формате DVB-T.

Комплект поставки

Тюнер поставляется в вертикальной коробке с новым оформлением, вступившим в силу с прошлого года. В нашем случае используется бело-синяя цветовая гамма, пояснительные надписи на русском языке в наличии.

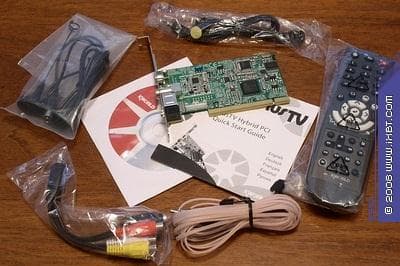

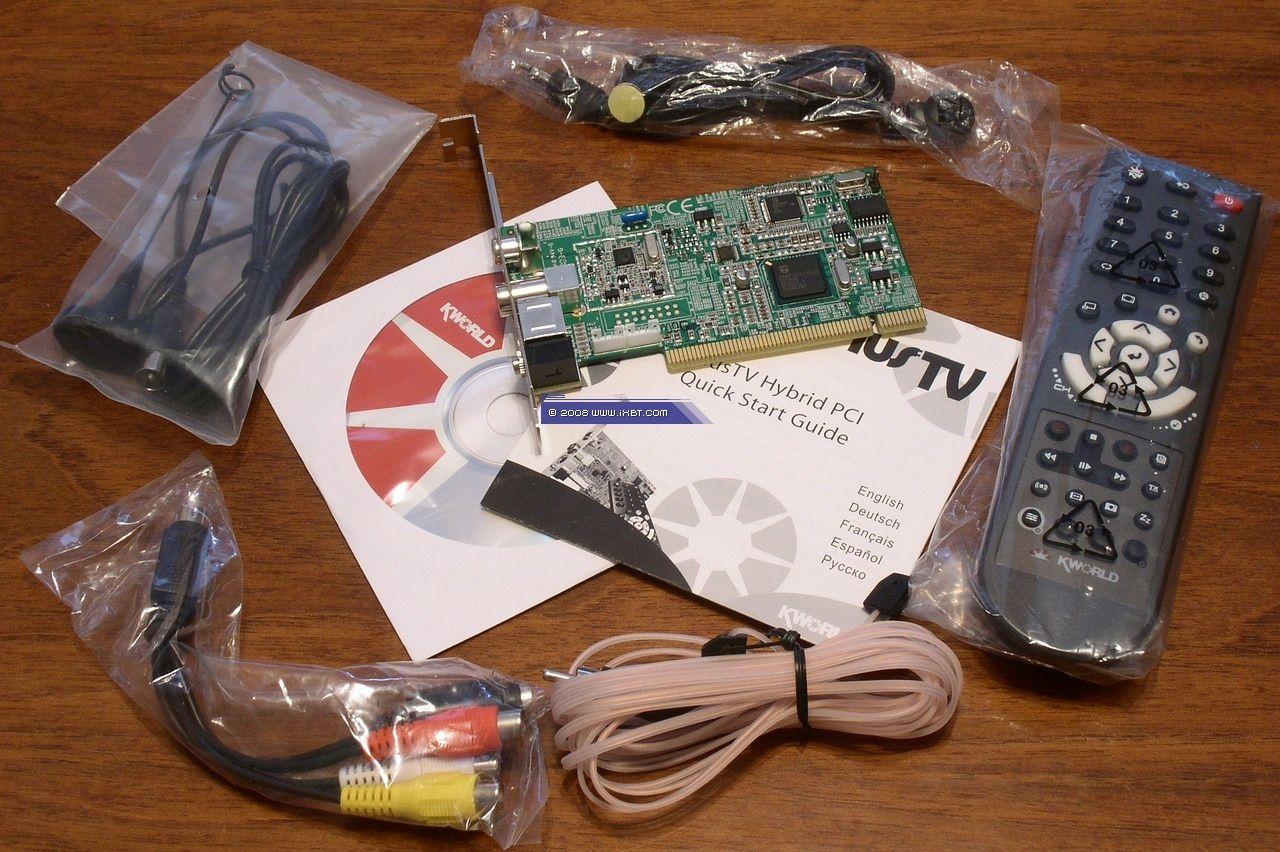

В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • Портативная DVB-T антенна
  • Переходник-разветвитель для подключения внешних источников
  • CD с драйверами и программным обеспечением
  • Руководство по установке

На установочном диске можно найти пакет Editing Express, представляющий собой набор программ от Honest Technology для конвертирования видеофайлов в MPEG1/2, редактирования видео и создания собственных VCD и DVD.

Конструкция и спецификации

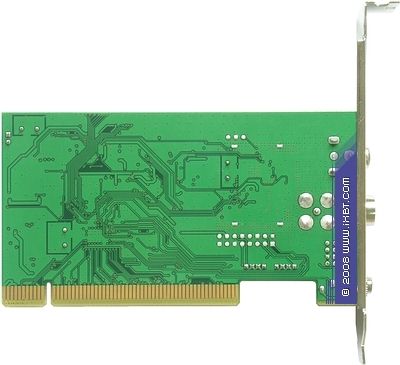

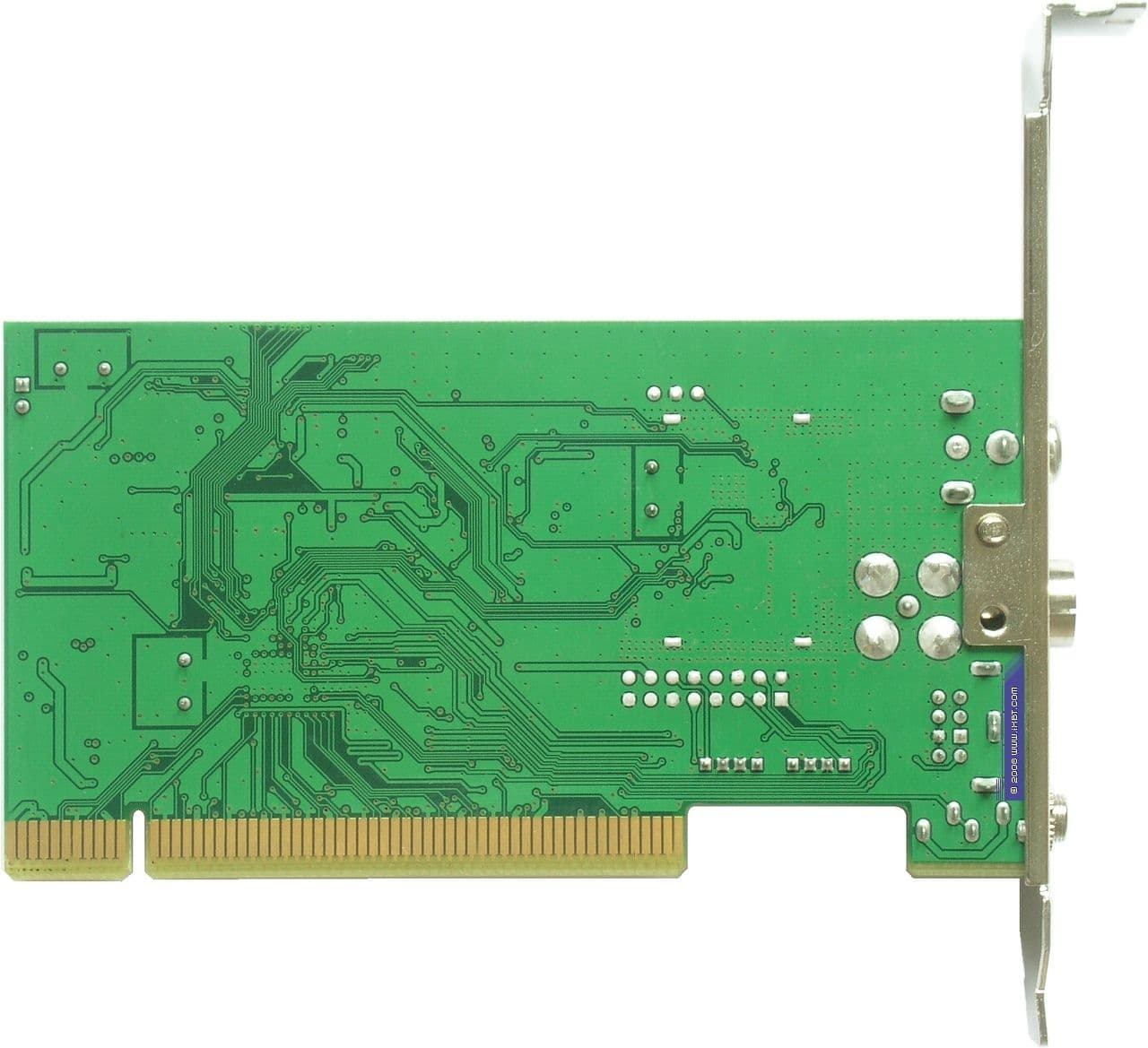

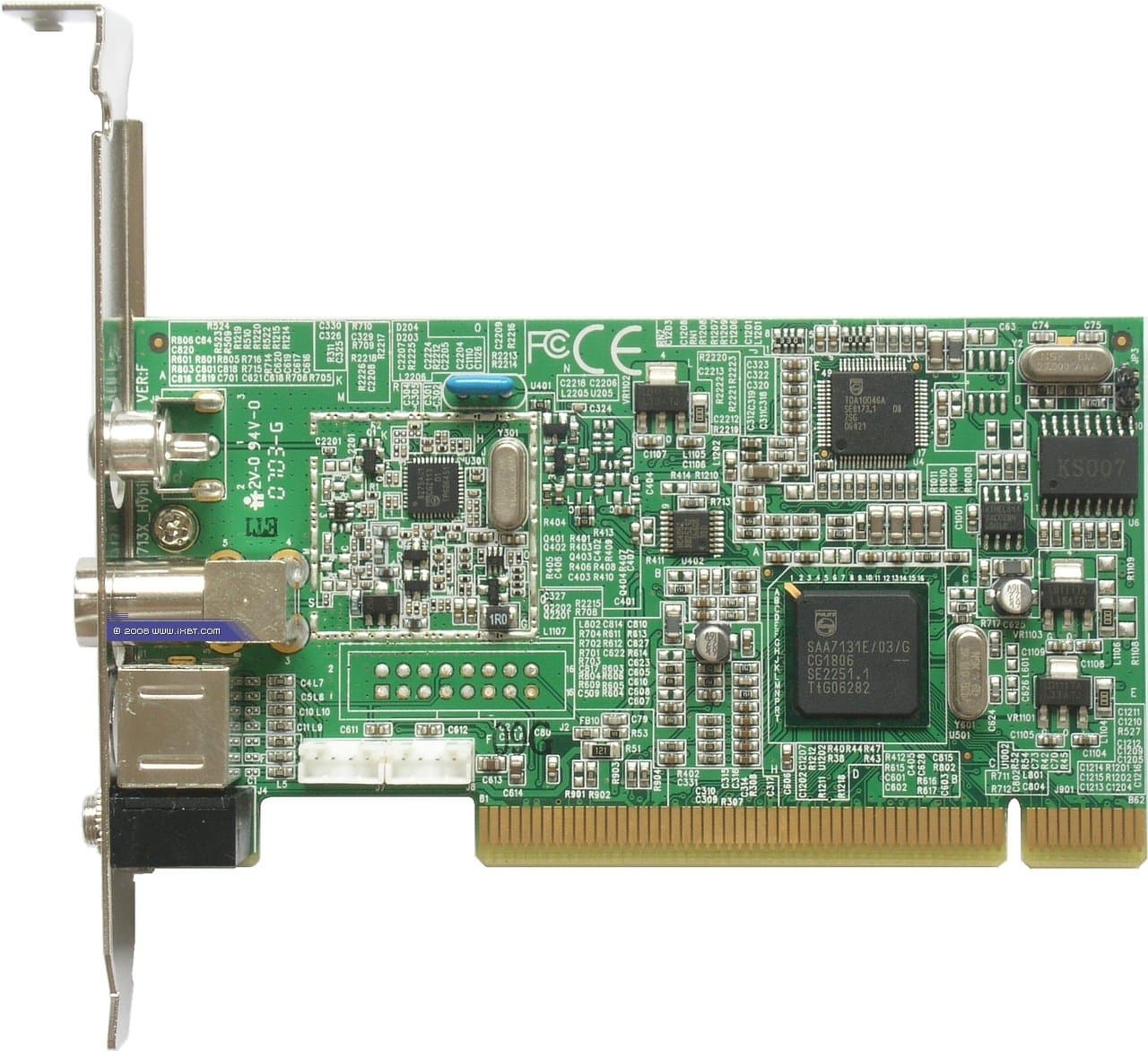

Низкопрофильный дизайн позволяет использовать тюнер в компактных корпусах. Размеры устройства составляют 120×65 мм.


Причина стоимости тюнера становится понятной после знакомства с приёмной частью. TDA8275AC1 от Philips/NXP Semiconductors в настоящее время является наименее конкурентоспособным среди полупроводниковых ВЧ-блоков.

COFDM демодулятор TDA10046A произведён Philips/NXP, также как и 9-битный АЦП SAA7131E, представляющий собой ядро широко известного собой ядро SAA7135HL/203, совмещённое с необходимым для работы TDA8275 демодулятором TDA8290.

Можно было бы сказать, что перед нами гибридный вариант ставшего достоянием истории Kworld V-Stream Studio TV Terminator, если бы не существенно отличающаяся разводка платы.

Возможности тюнера стандартны:

  • Приём аналогового телевидения в диапазонах 8,25 — 863,25 МГц (PAL)/55,25 — 855,25 МГц (NTSC)
  • Приём цифрового телевидения в диапазоне 51 — 858 МГц
  • Поддержка всех аналоговых телевизионных стандартов NTSC M/J, PAL BG/DK/I, PAL M/N, SECAM BG/DK, SECAM L/L' с декодированием стереозвука в форматах BTSC, EIAJ, NICAM, A2
  • Полоса пропускания (для DVB-T) — 6 (NTSC), 7/8 (PAL) МГц
  • Автопоиск каналов
  • Многоканальный предварительный просмотр
  • Поддержка широкоформатных дисплеев
  • Режим отложенного просмотра Time Shifting
  • Поддержка записи в форматах MPEG1/2/4 (для MPEG4 используется DivX или Microsoft MPEG4, кодеки в комплект не входят) при работе в аналоговом режиме
  • Захват кадров
  • Поддержка Windows XP/XP MCE 2005/Vista x86/Vista x64

Поддерживается фирменная технология SRPO (Schedule-Recording in PC Power-Off Mode), позволяющая выводить компьютер только из спящего режима (Hibernate) для записи. Несмотря на то, что подобной возможностью обладают практически все современные программы, рекламирует её только KWorld.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Подключение

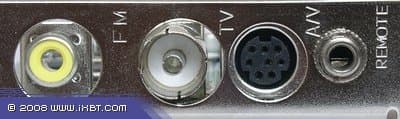

Для подключения телевизионной антенны используется стандартный IEC-разъём, для подключения FM-антенны — разъём RCA.

Внешние устройствами подключаются при помощи переходника-разветвителя 8-pin — 2 RCA (аудио) + RCA (видео) + S-Video, входящего в комплект поставки. Звук передаётся посредством интерфейса.

Дополнительные разъёмы на плате предназначены для подключения внешнего интерфейсного модуля (поставляется отдельно).

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Настройка

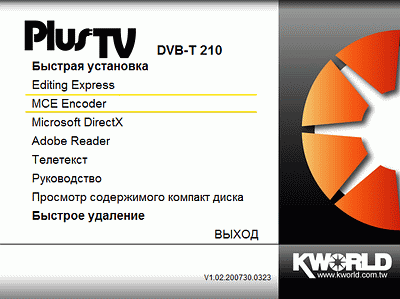

Локализованное установочное меню имеет одноуровневую структуру. Кроме вышеупомянутого пакета Editing Express, на диске можно найти программный кодировщик CyberLink Software Encoder (версия 1.1), позволяющий использовать тюнеры, лишённые аппаратных MPEG2-кодировщиков, с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista.

После установки драйвера в раздел Sound, video and game controllers добавляется Philips SAA713x, Hybrid Capture Device.

В системном трее появляются иконки планировщика и резидентной программы для работы с пультом ДУ.

В процессе тестирования использовались драйвер версии 1.3.4.3 и ПО версии V3.02.0.00.

Традиционно не будем останавливаться на подробном описании стандартных для этого класса программ дополнительных возможностей, таких как воспроизведение видеофайлов и просмотр изображений, ограничимся настройками, непосредственно относящимися к работе тюнера.

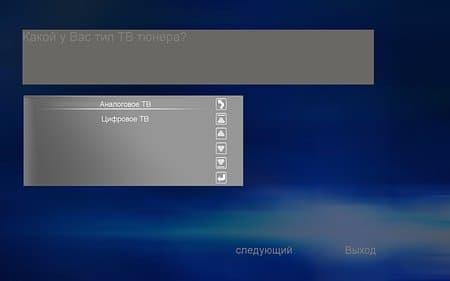

Для настройки каналов предлагается выбрать тип сигнала (аналоговый/цифровой), подключение (антенна/кабель), после чего запустить сканирование.

Несмотря на уступающее конкурирующим решениям качество приёма, используемый ВЧ-блок обеспечивает хорошую точность поиска и, как следствие, полное совпадение полученного списка каналов с реально существующим.

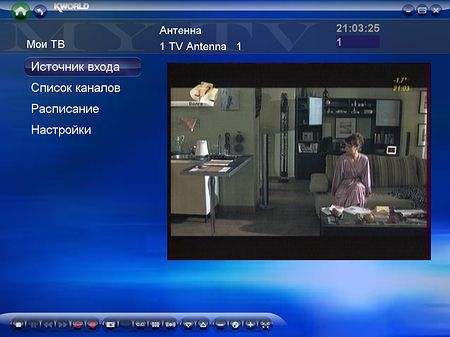

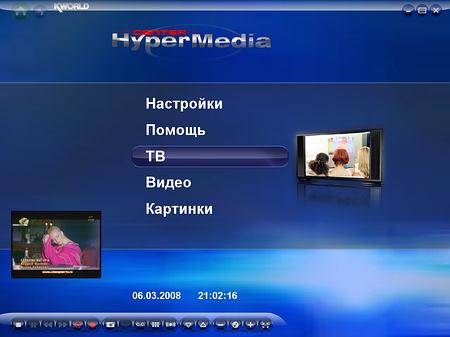

В основном окне телевизионного режима доступны выбор источника входа, канала, вызов планировщика и меню настроек.

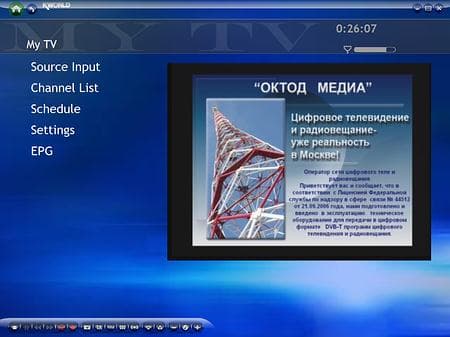

При работе с DVB-T добавляется пункт EPG (Electronic Program Guide).

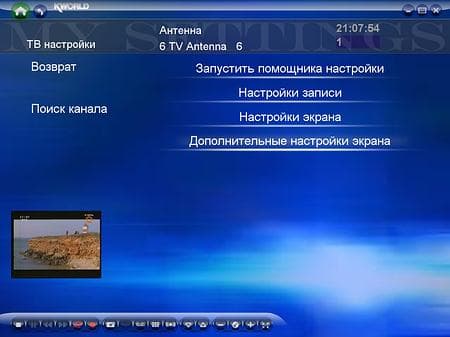

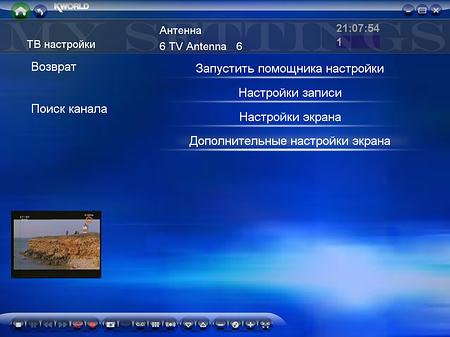

Для изменения доступны настройки записи и два варианта настроек экрана — основные и дополнительные.

Настройки записи лаконичны до предела — MPEG1/MPEG2/MPEG4 без возможности редактирования параметров. Для записи в MPEG4 требуется установка соответствующих кодеков от Microsoft или DivX версий 5.x (6.x не поддерживаются). Назвать качество записи в MPEG1/2 максимально возможным не позволяют разрешение 352×288 с постоянным битрейтом 1150 Кбит/с в первом случае и 640×480 (!) с переменным битрейтом 3950 Кбит/с во втором (такие же параметры используются при работе в режиме отложенного просмотра).

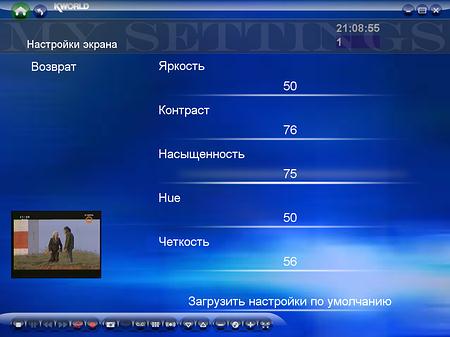

Настройки изображения применяются одновременно ко всем каналам и включают в себя яркость, конраст, насыщенность, оттенок (видимо, по причине NTSC-корней оставшийся без перевода) и чёткость.

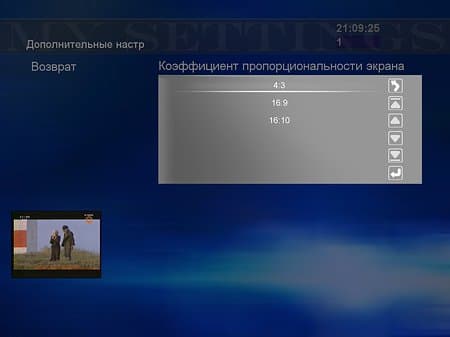

Настройки соотношения сторон позволяют выбрать пропорции экрана (4:3, 16:9, 16:10).

Казалось бы, набор доступных настроек исчерпан, однако разработчики преподнесли не афишируемый сюрприз. Последняя кнопка в нижней панели интерфейса отвечает за переключение оболочки в более привычный по предыдущим версиям ПО от KWorld вид.

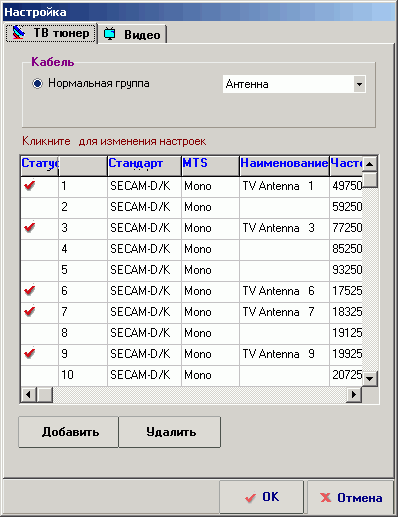

В этом режиме доступны более привычные настройки, в частности редактирование списка каналов и таких параметров, как стандарт цветности, формат звука, наименование и частота.

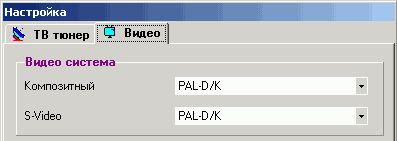

Здесь же доступны установки системы цветности на видеовходах (для композитного и S-Video отдельно).

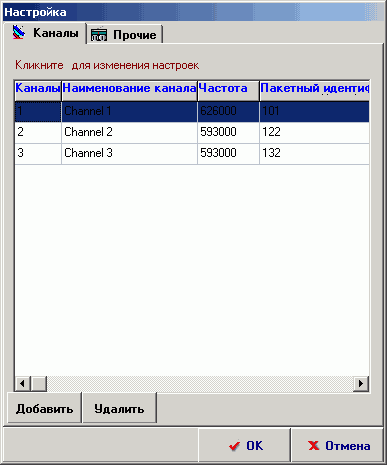

Разрешено изменение основных параметров цифровых каналов, в том числе VPID (Video Program Identification) и APID (Audio Program Identification), используемых при передаче нескольких каналов на одной частоте. Поддерживается и ручное добавление каналов.

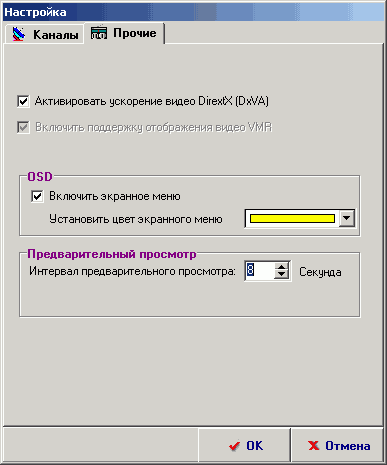

На вкладке Прочие доступны включение/отключение аппаратной DXVA-акселерации, выбор цвета экранного меню и время отображения канала в режиме многоканального (матрица из 9 окон) предварительного просмотра.

Не блещут разнообразием и настройки планировщика, ограниченные выбором источника, канала, и установкой даты и времени. Технология SRPO реализована крайне своеобразно, компьютер может быть выведен из режима Hibernate для выполнения задания, но возможность отключения/перехода в энергосберегающий режим по окончании задания отсутствует.

Качество

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Предусмотрена индикация уровня DVB-T сигнала.

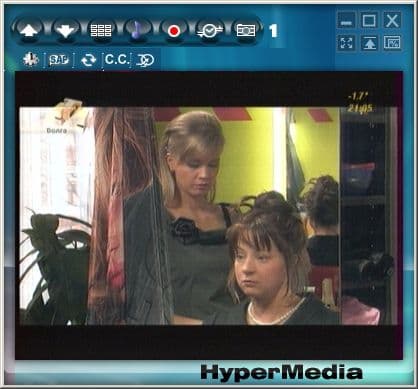

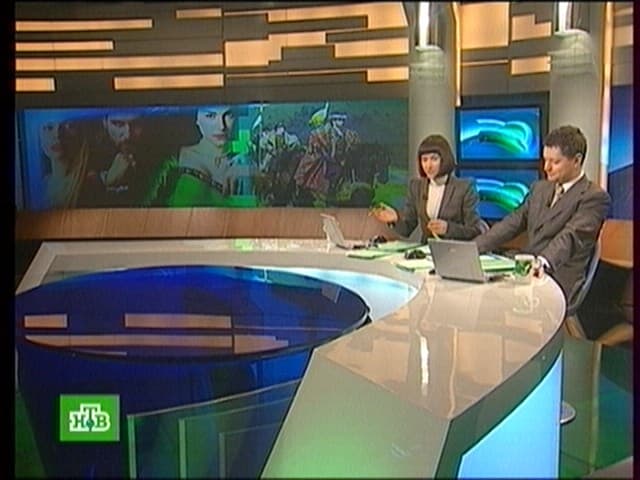

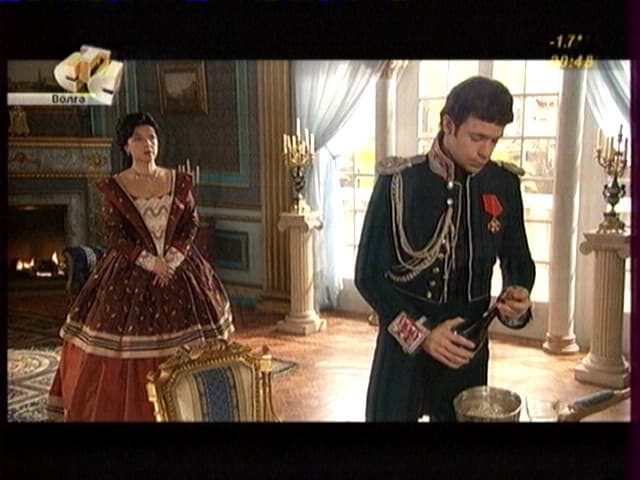

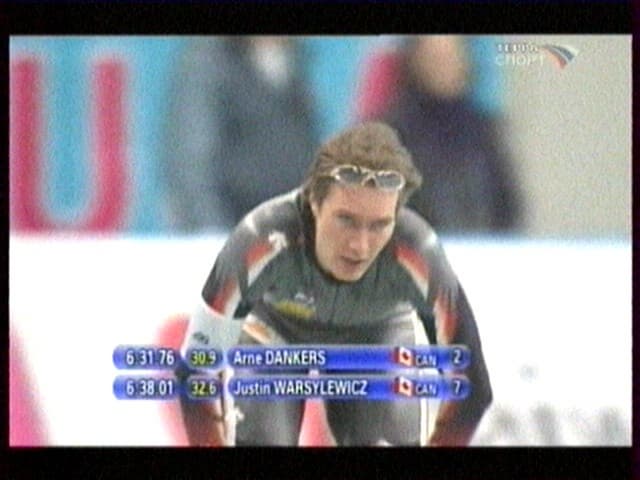

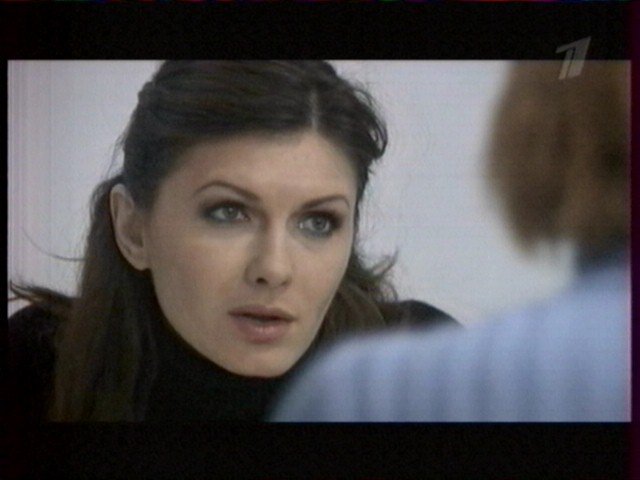

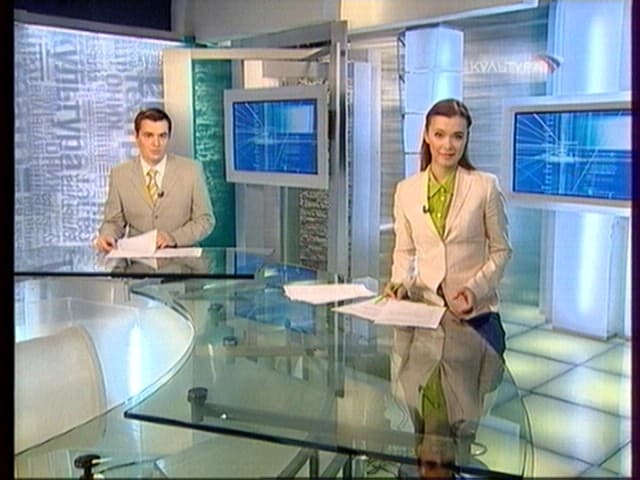

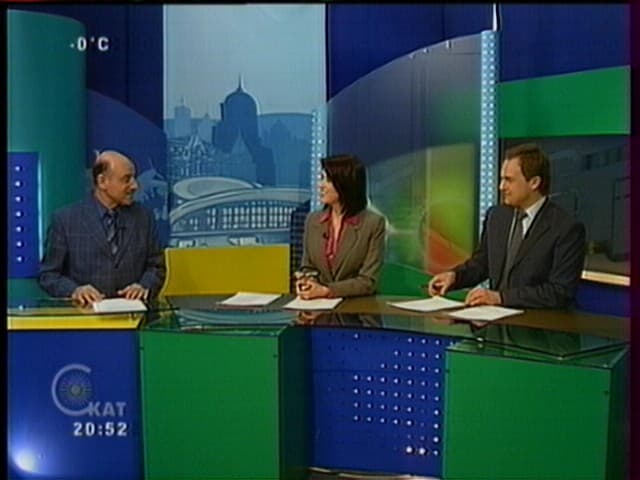

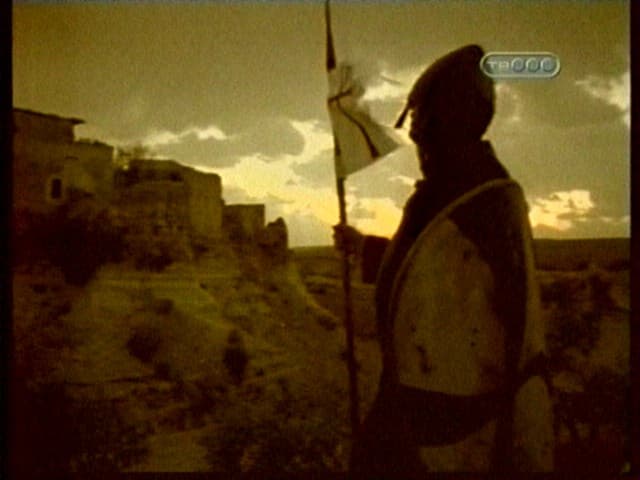

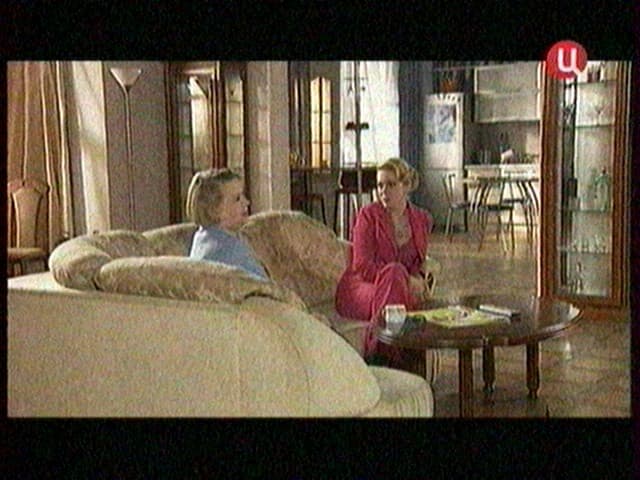

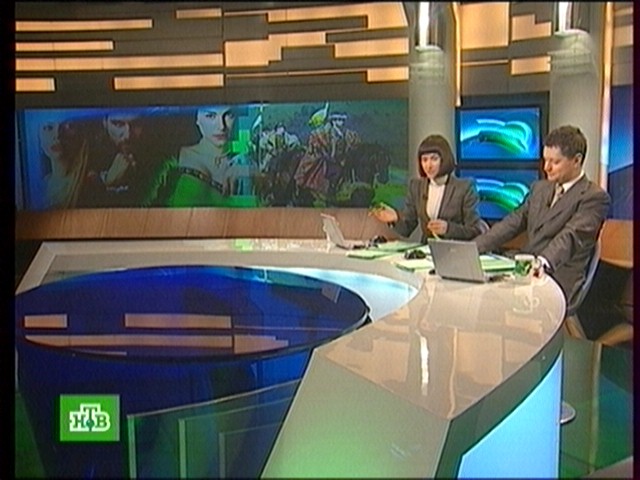

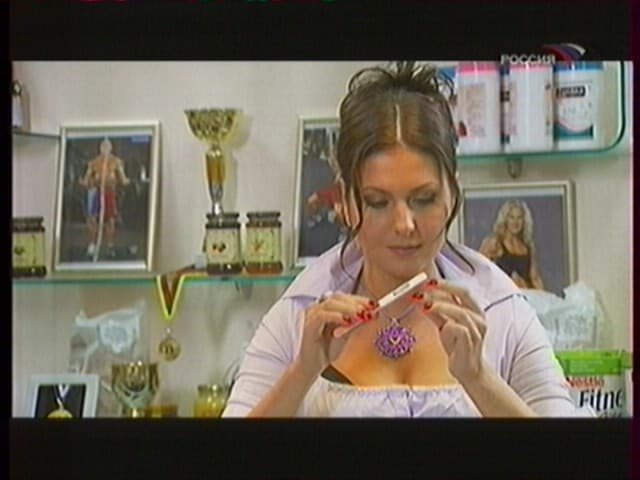

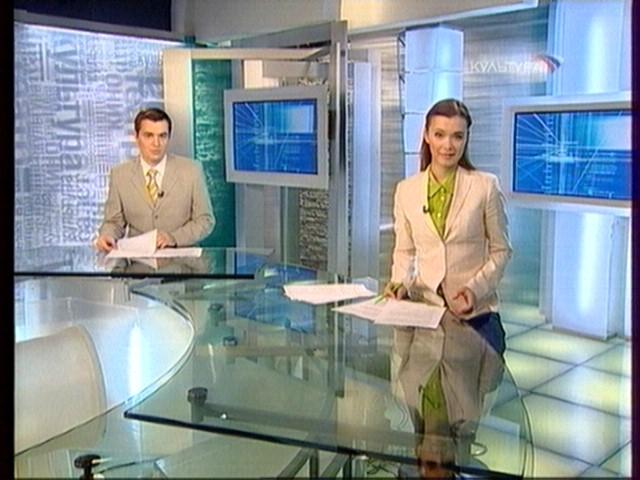

В аналоговом режиме чуда, увы, не случилось, хотя, результаты тестирования VS-DVBT PE310 давали слабую надежду. На нескольких каналах наблюдался характерный для тюнеров на базе полупроводниковых ВЧ-блоков в условиях ослабленного сигнала мелкодисперсный цветовой шум (т. н. «зернистость»).

Ложку дёгтя в неплохое, в целом, качество изображения добавляет фирменный алгоритм деинтерлейсинга, заметно снижающий чёткость. Захват кадров возможен только в разрешении 640×480, поддерживаются форматы bmp и jpeg с качеством 90%.

Проблем с работой режима отложенного просмотра на звуковых картах семейства Creative Audigy в процессе тестирования не наблюдалось.

Качество звука находится на хорошем уровне.

Благодаря наличию в комплекте программного кодировщика, возможна корректная работа с мультимедийными оболочками современных операционных систем (к слову, Windows Vista уже имеет драйвер для этого устройства), которую, к тому же, облегчает наличие автоматического определения системы цветности.

FM-тюнер

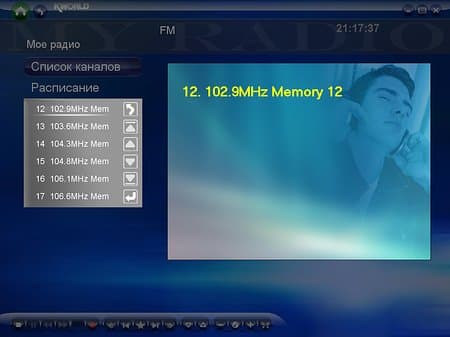

Интерфейс FM-режима никогда не был сильной стороной штатного ПО, впрочем, доступа к списку каналов обычно вполне достаточно.

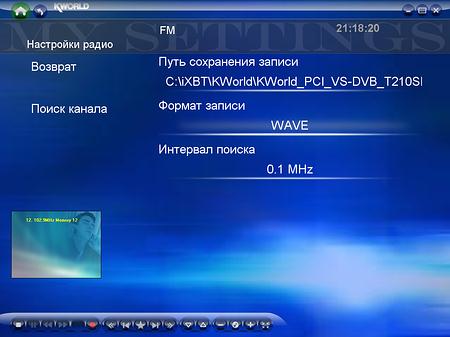

Количество настроек также сведено к минимуму — месту сохранения, формату (wav и wma с битрейтом 128 Кбит/c и частотой дискретизации 32 кГц, скачать фрагмент, MP3, 488 КБ) и шагу поиска (0,1 и 0,05 МГц).

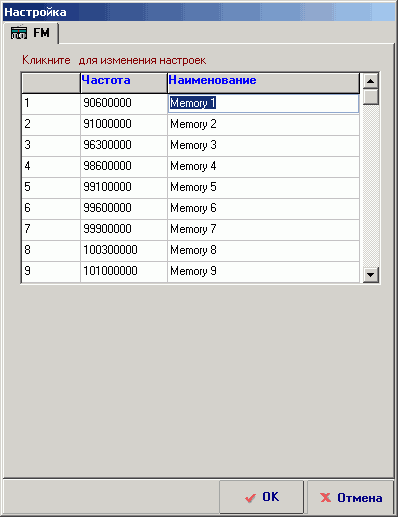

Описанные выше манипуляции со сменой интерфейса предоставляют доступ к изменению частоты и наименования радиостанций.

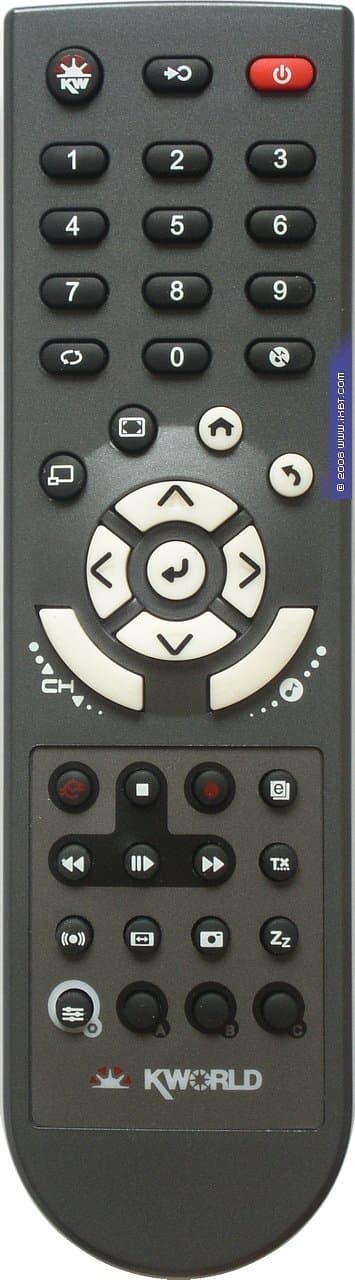

Пульт ДУ

KWorld продолжает удивлять разнообразием пультов, обычно производители ограничиваются двумя-тремя (а то и вовсе одной) разновидностями на всю линейку. Как и VS-DVBT PE310, тюнер комплектуется пультом ДУ, до этого не встречавшимся у других продуктов компании. В компоновке отчётливо прослеживается ориентация на использование с HyperMedia Center. Расположение кнопок и группировка по функциональным зонам удобны, нажатие информативно. Отдельно можно отметить выделение белых навигационных клавиш на тёмном фоне. Для выхова ПО и отключения компьютера предназначены отдельные кнопки. Питание от двух элементов типоразмера AAA, входящих в комплект поставки.

Выводы

Плюсы

  • Поддержка всех используемых форматов аналогового телевидения
  • Поддержка DVB-T
  • Поддержка декодирования стереозвука
  • Хорошее качество приёма при работе с DVB-T
  • Хорошее качество приёма FM-радиостанций
  • Автоматическое определение стандарта цветности
  • Мультимедийное штатное ПО
  • Режим отложенного просмотра Time Shifting
  • Многоканальный предварительный просмотр
  • Русскоязычный интерфейс программы
  • Наличие в комплекте поставки программного кодировщика для работы с мультимедийными интерфейсами Windows XP MCE/Vista
  • Поддержка WindowsXP/XP MCE/Vista x86/Vista x64
  • Возможность отключения компьютера при помощи пульта ДУ

Минусы

  • Повышенные требования к качеству сигнала
  • Ограниченные настройки записи и захвата кадров
  • Отсутствие поддержки сторонних кодеков (кроме Microsoft MPEG4 и DivX) при записи
  • Отсутствие возможности отключения компьютера/перехода в энергосберегающий режим после выполнения задания

KWorld PlusTV Hybrid PCI представляет собой классический случай того, как посредственные технические характеристики компенсируются невысокой стоимостью. Эта модель может оказаться хорошим выбором для пользователей с хорошим уровнем сигнала, подыскивающих недорогой гибридный тюнер с максимально простым и наглядным ПО, остальным же стоит обратить внимание на другие модели компании и продукцию конкурентов.



Средняя текущая цена (количество предложений) Kworld PlusTV Hybrid (DVB-T 210SE) в московской рознице: Н/Д(0)



Выражаем благодарность компании «KWorld Computer»
за предоставленный на тестирование тюнер
