AVerTV CaptureHD (H727)

гибридный TV- и FM-тюнер с входом HDMI




«Проект бездарен, если с его помощью нельзя заработать на жизнь».
Сергей Нехаев

Несмотря на то, что цифровой видеоконтент и высокие разрешения успешно занимают и удерживают позиции, на границах бывшей 1/6 части суши наступление эпохи цифрового телевизионного вещания прочно увязло. Сложно сказать, суровые ли русские зимы тому виной или что-то ещё, но до 2015 года, на который назначен переход на «цифру» (по актуальным на момент выхода этой статьи данным), остаётся не так уж мало времени. Но если перед прогрессом закрывать двери, он начинает искать открытые окна, одним из которых являются устройства видеозахвата, до недавнего времени в массе своей ограниченные аналоговыми композитными, S-Video и компонентными входами. Одной из первых плат захвата, поддерживающей интерфейс HDMI, стала AVerMedia DarkCrystal HD Capture Pro производства тайваньской компании AVerMedia Technologies Inc. В соответствующем материале было отмечено наличие посадочных мест под микросхемы приёма и декодирования телевизионного сигнала, которыми как раз и оснащёно рассматриваемое сегодня устройство под названием AVerTV CaptureHD (внутренний индекс H727).

Комплект поставки

Наш образец имеет коробку нового дизайна, чёрный цвет которой в сочетании с надписью «5 Лет Гарантии» (орфография сохранена) на жёлтом фоне положительно сказывается на результатах «встречи по одёжке». Коробка имеет открывающуюся крышку, чего ранее у продукции AVerMedia не наблюдалось.

тюнер AVerTV CaptureHD (H727)

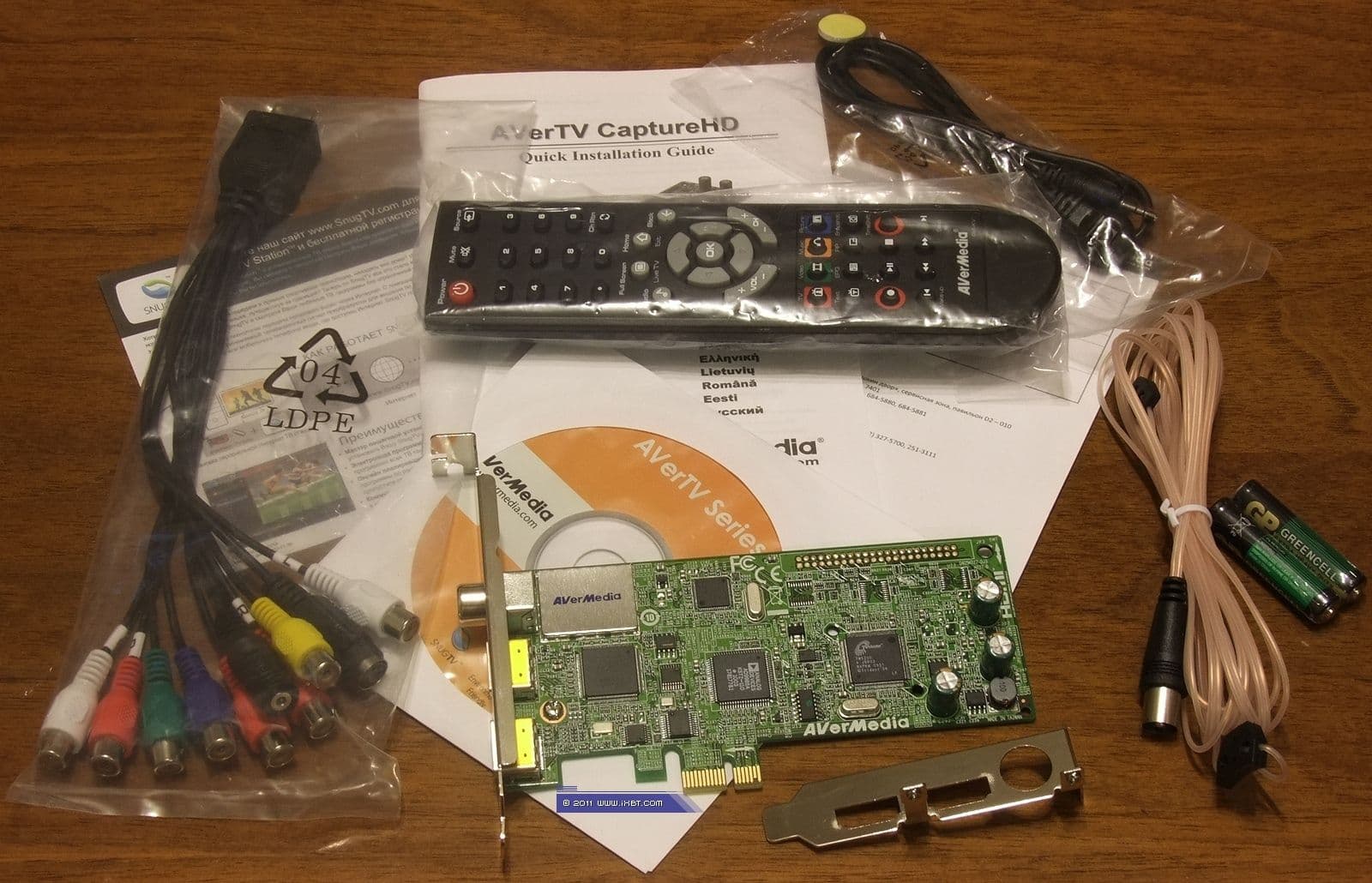

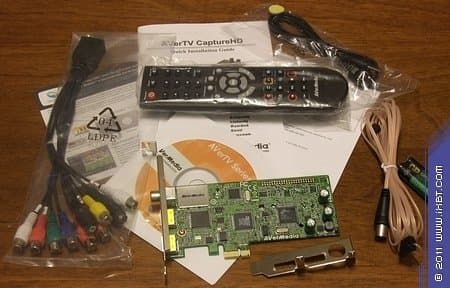

Комплект поставки составляют:

тюнер AVerTV CaptureHD (H727)
  • тюнер;
  • пульт ДУ;
  • выносной ИК-датчик пульта ДУ;
  • дипольная FM-антенна;
  • переходник-разветвитель для подключения внешних источников;
  • планка для установки в низкопрофильные корпуса;
  • CD с драйверами и программным обеспечением;
  • краткое руководство по установке тюнера;
  • листовка с информацией о сервисе SnugTV (см. ниже);
  • фирменный гарантийный талон с адресами сервисных центров;
  • наклейка с логотипом компании.

Дополнительное ПО для редактирования записанных видеофайлов традиционно не прилагается, однако AVerMedia в некоторой степени компенсирует это наличием мультимедийной оболочки AVer MediaCenter, в нашем случае позиционируемой в качестве программы по умолчанию.

В конце 2009 года компания запустила сервис SnugTV, позволяющий пользователям организовывать централизованное сетевое вещание со своих устройств. Подробности можно найти далее по тексту.

Конструкция и спецификации

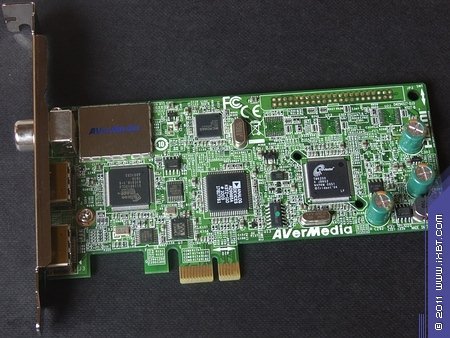

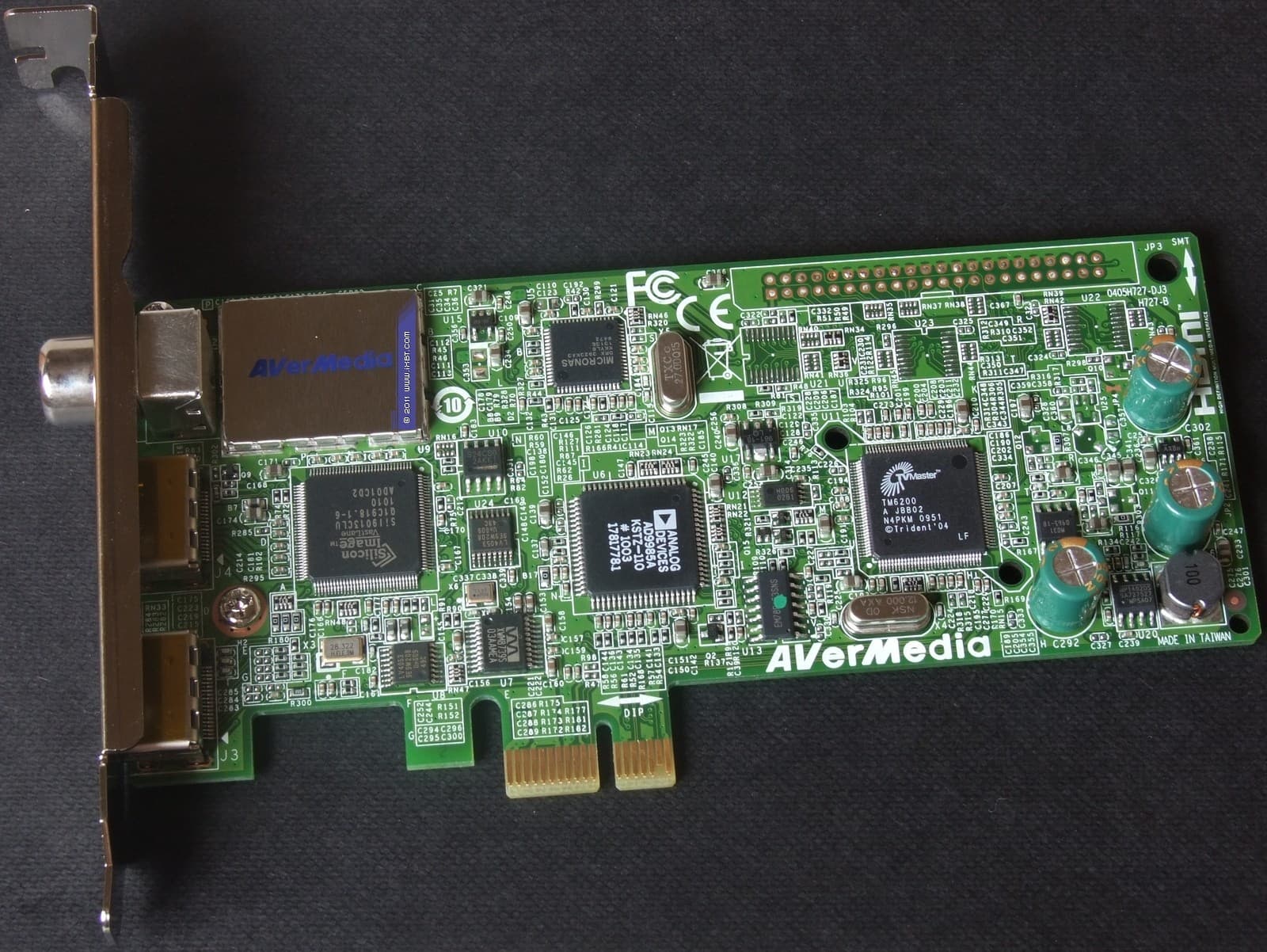

Плата AVerTV CaptureHD имеет низкопрофильный дизайн и стандартную длину.

тюнер AVerTV CaptureHD (H727)

Все основные элементы расположены на лицевой стороне платы. К имеющимся у AVerMedia DarkCrystal HD Capture Pro HDMI-приёмнику Sil9013CLU (Silicon Images), аналоговому интерфейсу AD9985A (Analog Devices, Inc.) и декодеру TV Master TM6200 (Trident Microsystems, Inc.) добавились скрытый защитным экраном мультистандартный ВЧ-блок TDA18271HDC2 (NXP Semiconductors) и COFDM (Coded Orthogonal Frequency Division Multiplexing) DVB-T-демодулятор DRX 3923KA3 производства Micronas.

Любопытная элементная база, что и говорить. Если полупроводниковые ВЧ-блоки NXP в настоящее время имеют широкое распространение, то Micronas DRX 3923KA3 и TV Master TM6200 встречаются нам впервые. Экзотичность COFDM-демодулятора особого интереса не представляет в силу её несущественного влияния на работу тюнера, а вот декодеру имеет смысл уделить внимание. В отличие от рассмотренного нами ранее TM6010, этот 10-битный чип обзавёлся поддержкой PCI Express и полноценным декодированием стереозвука, так что за комфортное прослушивание FM-радиостанций в этот раз можно не опасаться. Интересно, что дизайн платы предусматривает установку на эту микросхему радиатора, от которого, видимо, отказались на стадии серийного производства.

Отметим наличие на плате электролитических конденсаторов, выглядящих для устройства такого класса несколько архаично.

Как уже говорилось выше, AVerMedia DarkCrystal HD Capture Pro представляет собой лишённый возможности телевизионного приёма AVerTV CaptureHD, поэтому в части HDMI-видеозахвата сошлёмся на обзор AVerMedia DarkCrystal HD Capture Pro и соответствующее обсуждение в конференции.

Теперь можно с чистой совестью перейти к обзору работы AVerTV CaptureHD в режиме TV- и FM-тюнера.

Возможности такового при использовании AVer MediaCenter представляют:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • поддержка FM-радио с расширенным диапазоном и стереозвуком;
  • декодирование RDS (Radio Data System) в FM-режиме;
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG-1/2/4;
  • поддержка видеорежимов 4:3 и 16:9;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

Для полноты картины остаётся добавить HDMI и компонентный (YPbPr) с поддержкой разрешений до 1080i/720p.

Конфигурация тестового компьютера

  • Процессор Intel Core i7-920
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 8 ГБ (4×2048 DDR3 PC12800 Patriot)
  • Видеокарта NVIDIA GeForce GTX 480
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • Жесткий диск 500 ГБ Samsung (HD502IJ)
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Tagan SuperRock TG880-U33II (880 Вт)
  • Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS

Подключение

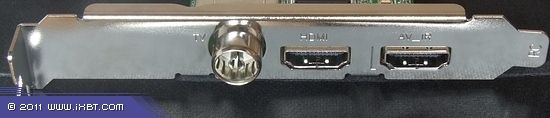

Внешние источники сигнала подключаются к AVerTV CaptureHD посредством двух одинаковых разъёмов.

тюнер AVerTV CaptureHD (H727)

Только один из них является входом HDMI, второй же, несмотря на внешнюю идентичность, предназначен для коммутации всего остального при помощи, безусловно, лидирующего в своём многообразии с огромным отрывом от собратьев переходника с 10 (!) разъёмами, разделёнными на две группы связкой одной из них, в которой находятся компонетный вход (3 RCA) и 2 RCA стерео. Во избежание путаницы видео- и аудиоразъёмов, последние пронумерованы буквами L и R (левый и правый каналы соответственно). Другой группе достались отдельный звуковой вход (ещё 2 RCA стерео с такой же маркировкой), S-Video и композитный входы и разъём ИК-датчика пульта дистанционного управления.

Входы промаркированы, к тому же производителем заявлена защита от случайного «неправильного» подключения.

Увы, несмотря на ухищрения с переходником, антенный вход всего один, так что пользователям с кабельным телевидением для работы c FM-радиостанциями придётся либо переключать антенны, либо озадачиваться дополнительным переходником для суммирования сигналов.

Кроме того, из-за расположения нижнего разъёма могут возникнуть проблемы с установкой AVerTV CaptureHD в системные платы с элементами в непосредственной близости от целевого слота PCI Express.

Звук предаётся только посредством интерфейса, аудиовыходов конструкция тюнера не предусматривает.

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
ДТВ 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

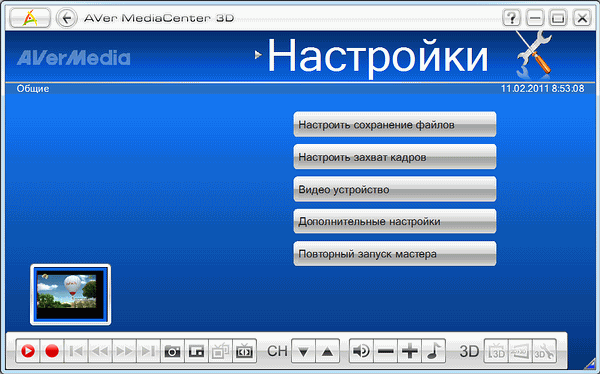

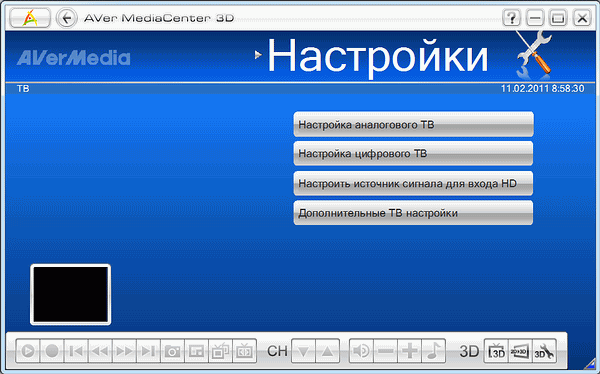

Настройка

В процессе тестирования использовался драйвер версии 1.12.64.40 и программа AVer MediaCenter 3D 1.7.9 (сборка 11031401). Для работы ПО устанавливаются Microsoft Visual C++ 2008 Redistributable -x86 и Microsoft SQL Server 2005 Compact Edition, о чём выводятся соответствующие предупреждения.

После установки в разделе Звуковые, видео и игровые устройства появляется AVerMedia H727 PCIe Hybrid DVBT HDMI Capture Device.

тюнер AVerTV CaptureHD (H727)

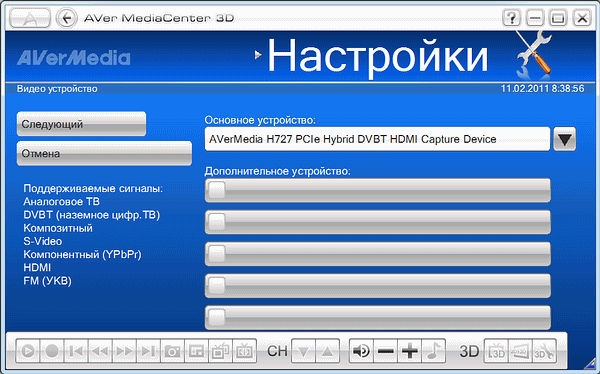

Несмотря на то, что диспетчер устройств и AVer MediaCenter определяют AVerTV CaptureHD в единственном числе, на уровне драйвера тюнер представлен двумя устройствами, одним из которых является непосредственно работающая с телевизионным и радиовещанием часть, а ко второму относится захват с компонентного и HDMI входов. По этой причине желающие использовать вместо AVer MediaCenter программу AVerTV 6 лишаются доступа к захвату HD-контента, сложно сказать, по техническим или по маркетинговым причинам, но эта функциональность в AVerTV 6 не поддерживается.

Иконка резидентной программы планировщика AVerQuick, обеспечивающей также работу с пультом ДУ, при установке AVerTV 6 и AVer MediaCenter одновременно позволяет избежать путаницы с выбором в настройках программы по умолчанию.

тюнер AVerTV CaptureHD (H727)

На подробном описании работы программы в режиме проигрывателя останавливаться не будем, ограничимся непосредственно работой тюнера. Тем более, в отличие от большинства ориентированных на обычного пользователя мультимедийных оболочек, AVer MediaCenter имеет более продвинутые настройки.

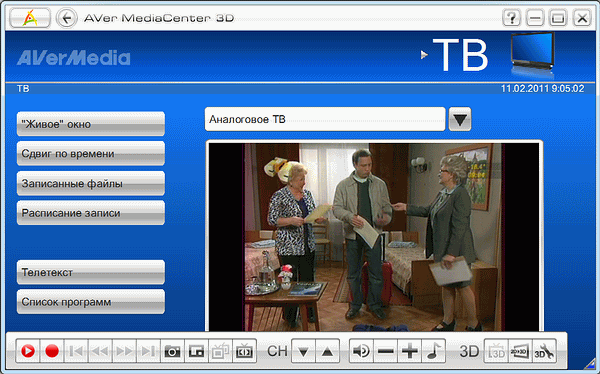

Интерфейс представляет собой стандартное для программ это типа полноэкранное решение с дополнительной панелью управления в нижней части.

тюнер AVerTV CaptureHD (H727)

Полноценно поддерживается несколько TV-тюнеров производства AVerMedia, формат сигнала при этом не имеет значения.

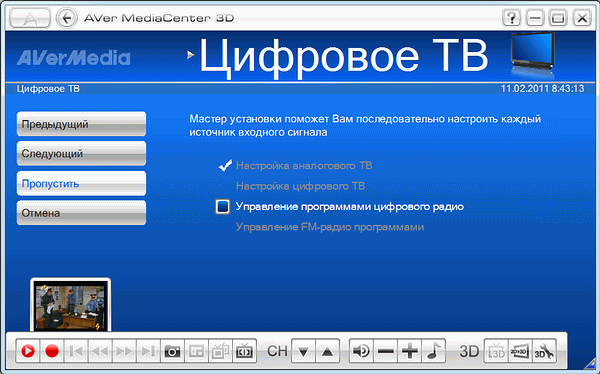

Мастер настройки позволяет справиться с этим процессом даже неопытному пользователю, чему способствует традиционно грамотная локализация.

тюнер AVerTV CaptureHD (H727)

Алгоритм настройки перенесён из AVerTV 6 с поправкой на разницу в общей эргономике программ. Приём аналоговых телевизионных каналов, цифровых телевизионных каналов, цифровых и FM-радиостанций настраивается отдельно (при отсутствии цифрового вещания соответствующие пункты можно пропустить).

тюнер AVerTV CaptureHD (H727)

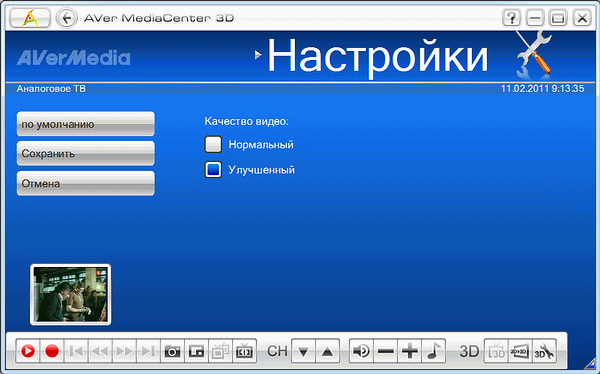

Для аналогового сигнала доступна настройка масштабирования изображения (overscan), в терминологии AVerMedia получившая название нерабочей области. Это позволяет избавиться от краевых артефактов сигнала выводом их за границы видимого изображения.

тюнер AVerTV CaptureHD (H727)

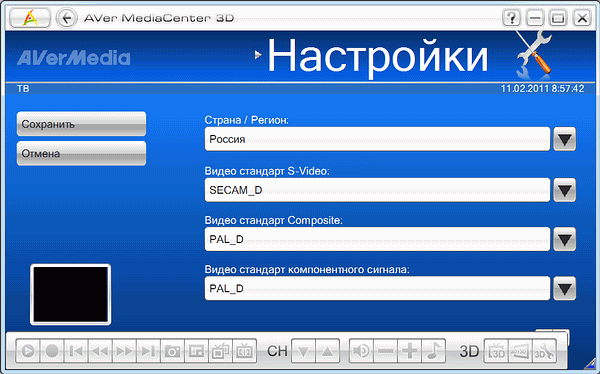

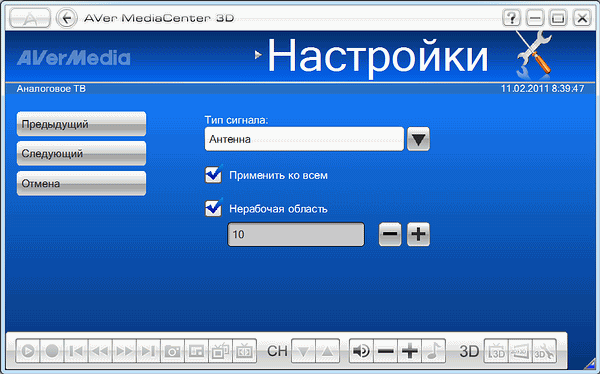

Как и AVerTV 6, AVer MediaCenter, кроме выбора антенны или кабеля в качестве источника телевизионного сигнала, предусматривает поиск по всему частотному диапазону.

тюнер AVerTV CaptureHD (H727)

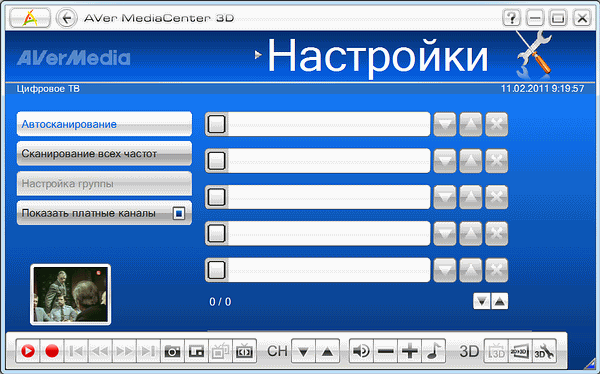

Для цифрового режима предусмотрено отключение закодированных DVB-T каналов в списке.

тюнер AVerTV CaptureHD (H727)

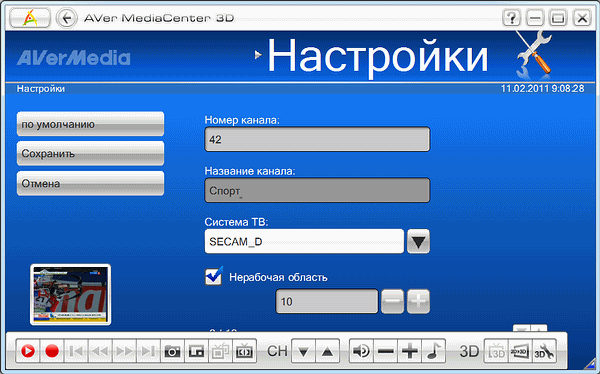

После завершения работы мастера изменить параметры поможет выбор отвечающей за настройку пиктограммы с гаечным ключом и отвёрткой в главном меню.

В разделе «Общие» можно настроить размещение сохраняемых файлов (с ограничением по времени записи и указанием размера файла для разбиения), выбрать устройство (основное и дополнительные при их наличии), язык интерфейса, активировать поддержку энергосберегающих режимов и включить иконку статуса экранного меню (последние три опции находятся в подразделе дополнительных настроек). Захват кадров возможен в форматах BMP, TIF, JPG, GIF, PNG.

тюнер AVerTV CaptureHD (H727)

Уникальной для этого типа программ особенностью AVer MediaCenter является наличие индивидуальных настроек для каждого канала. Доступ к ним осуществляется нажатием левой кнопки мыши на название канала в списке, представляющем собой неявную кнопку. Отметим, что применение выбранных значений масштабирования и доступных в отдельном разделе настроек яркости, контраста, оттенка, насыщенности и резкости (отдельно для цифровых и аналоговых каналов) ко всем каналам в дальнейшем сделает их неактивными в меню индивидуальных настроек. Помимо стандарта цветности и вышеуказанных параметров, здесь можно найти отсутствующие в других закоулках интерфейса шумоподавление (изменение ограничивается включением/выключением), режим звука (моно, стерео, автоматическое определение) и ручную подстройку частоты.

тюнер AVerTV CaptureHD (H727)

Несмотря на то, что обращение к этому разделу часто осуществляется один раз, установку курсора на первый канал в списке после применения выбранных параметров можно назвать недоработкой, нуждающейся в исправлении.

В наличии организованная привычным образом (выбранный канал перемещается вверх или вниз) сортировка каналов. Поддерживаются пользовательские списки.

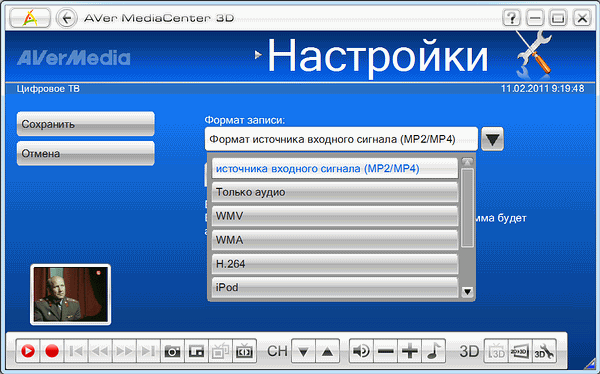

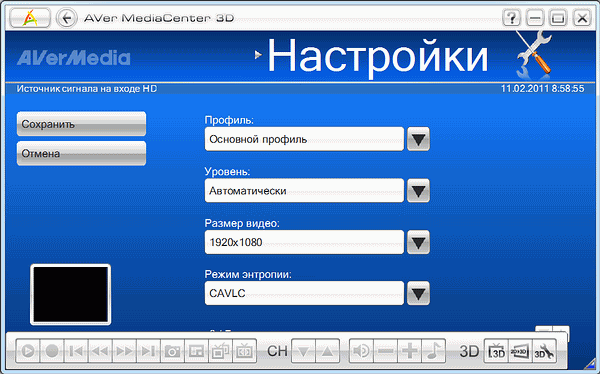

Настройки записи предоставляют выбор из нескольких профилей кодирования в MPEG-1/2, включающих в себя VCD/SVCD/DVD, AVI (поддерживаются DivX и XviD), WAV, WMA, WMV, H.264 и iPod, с возможностью их редактирования.

тюнер AVerTV CaptureHD (H727)

Параметры настраиваются отдельно для аналогового режима, для цифрового режима и для HDMI/компонентного видеовходов.

тюнер AVerTV CaptureHD (H727)

В цифровом режиме возможна как запись всего потока, так и звуковой дорожки отдельно.

тюнер AVerTV CaptureHD (H727)

Настройки качества изображения в режиме отложенного просмотра ограничены двумя неявными вариантами — нормальным и улучшенным.

тюнер AVerTV CaptureHD (H727)

AVerTV CaptureHD не поддерживает автоматическое определение стандарта цветности, так что возможность его явного указания для каждого из входов (отдельно для S-Video, композитного, компонентного и HDMI) может оказаться полезной.

тюнер AVerTV CaptureHD (H727)

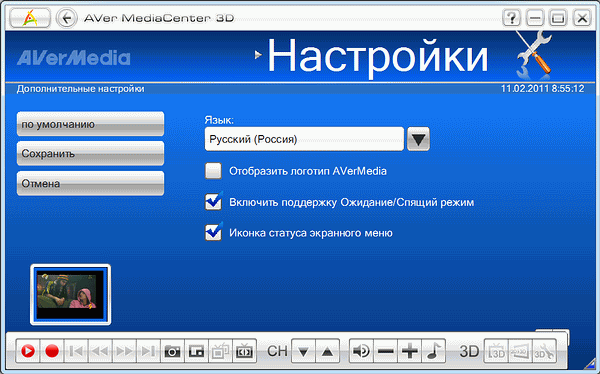

В дополнительных настройках можно обнаружить смену языка, отображение логотипа компании, включение/выключение поддержки энергосберегающих режимов и отображение иконки статуса экранного меню.

тюнер AVerTV CaptureHD (H727)

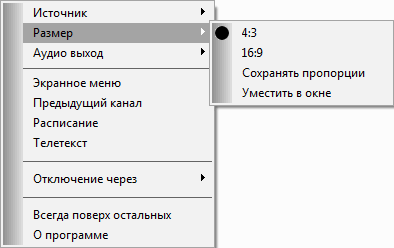

Выбор источника сигнала при помощи контекстного меню, доступного по правой кнопки мыши, идёт вразрез с общей идеологией мультимедийных оболочек. Здесь же можно выбрать соотношение сторон, включить телетекст и запустить таймер отключения (до 2 часов с интервалом в 30 минут).

тюнер AVerTV CaptureHD (H727)

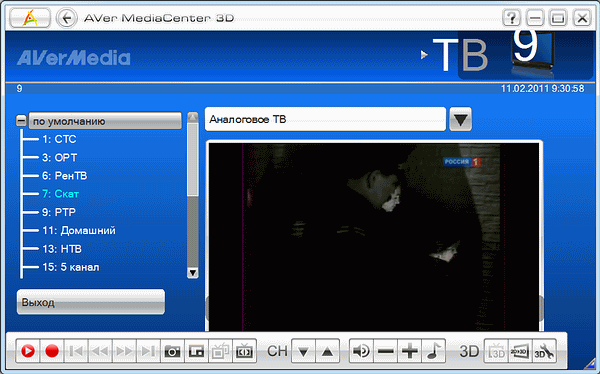

Реализован быстрый доступ к списку каналов.

тюнер AVerTV CaptureHD (H727)

Несмотря на исходный аналоговый сигнал в формате 4:3, интерфейс окна программы рассчитан на широкоэкранный режим.

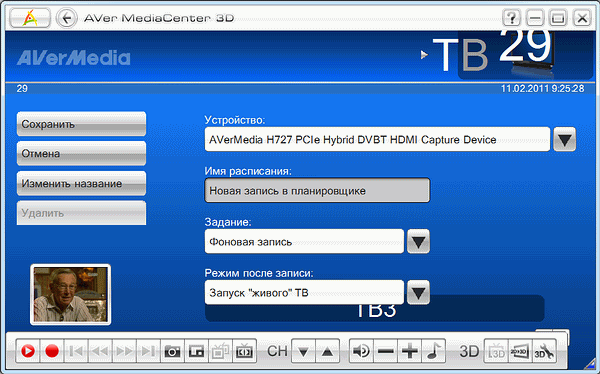

Планировщик перенесён из AVerTV 6 без существенных изменений. Реализована фоновая запись с отключенным звуком, возможен как переход в энергосберегающие режимы после выполнения запланированного задания, так и отключение компьютера.

тюнер AVerTV CaptureHD (H727)

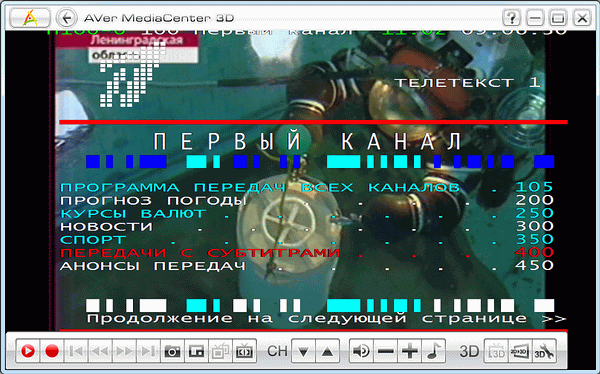

Похвалы заслуживает поддержка телетекста поверх основного изображения с полноценным русским языком по умолчанию.

тюнер AVerTV CaptureHD (H727)

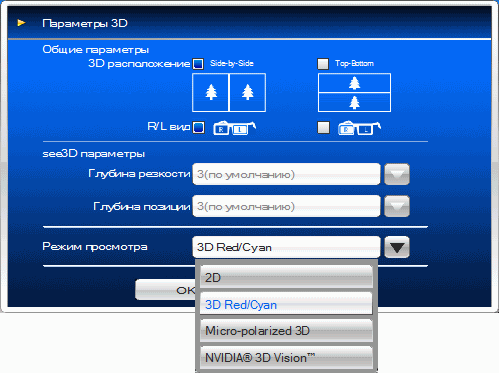

Индекс «3D», появившийся в названии AVer MediaCenter, означает поддержку стереоизображения для затворных очков NVIDIA 3D Vision, поляризационных и анаглифических очков.

тюнер AVerTV CaptureHD (H727)

AVerMedia стала первой и пока единственной компанией, заявившей поддержку модного в последнее время направления в таком объёме, однако не обошлось без ложки дёгтя, связанной с причудами маркетинга. В нашем случае это проявилось выпуском отдельного устройства AVer3D CaptureHD, отличающегося от рассматриваемого здесь AVerTV CaptureHD только идентификатором в прошивке, на основании которого в штатном ПО становится доступен режим преобразования обычного изображения в адаптированное для стереопросмотра «see3D».

Качество

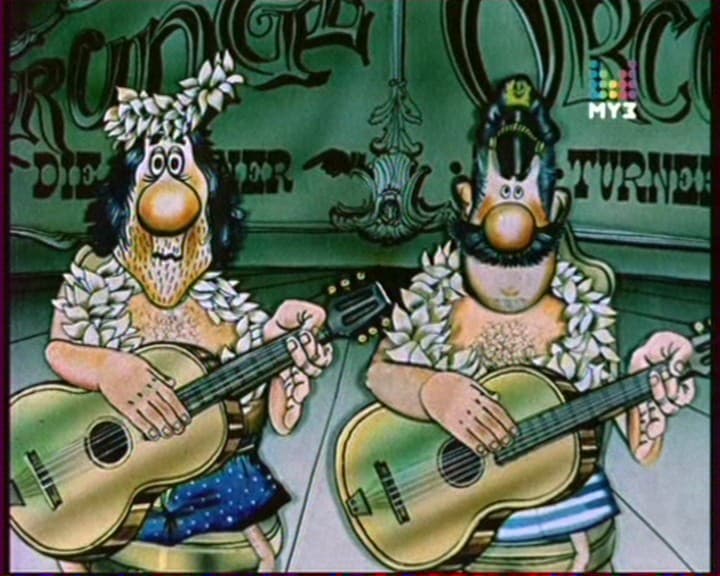

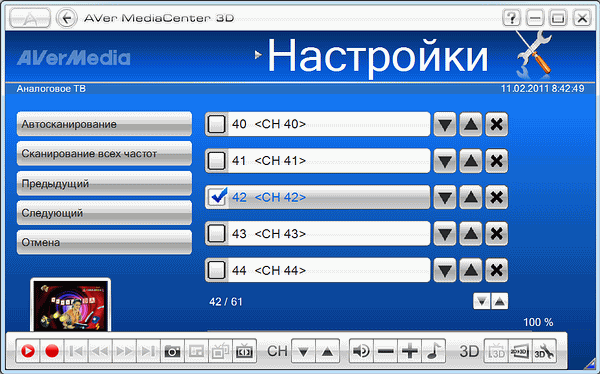

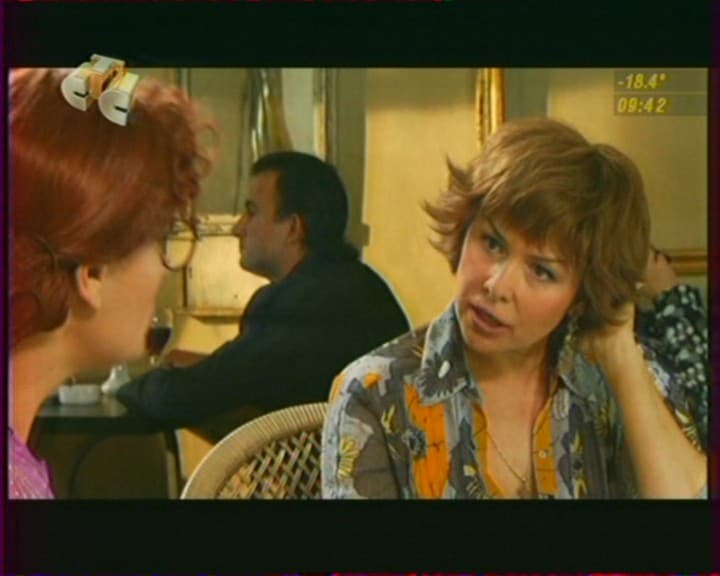

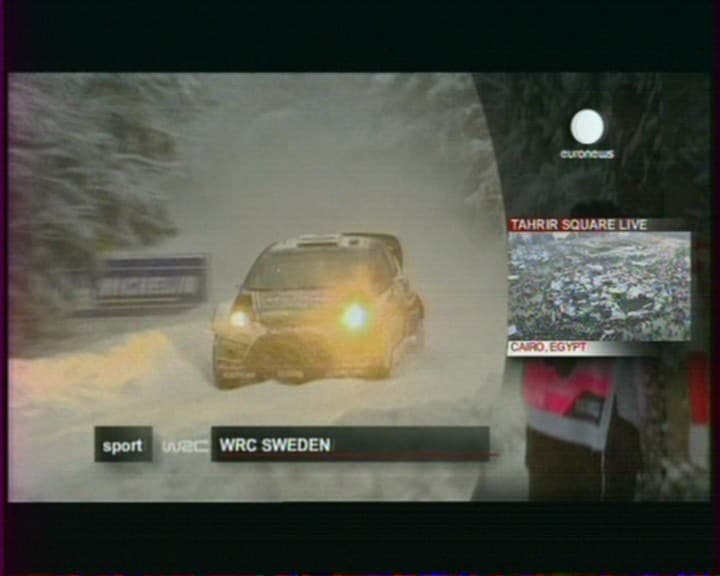

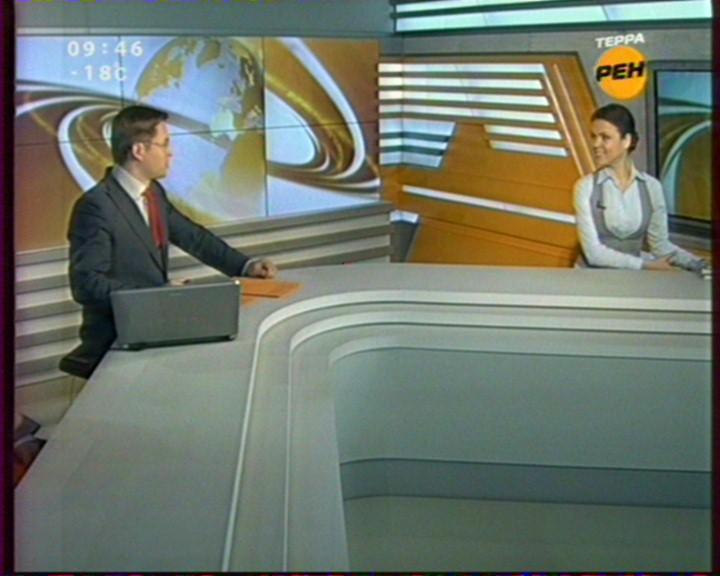

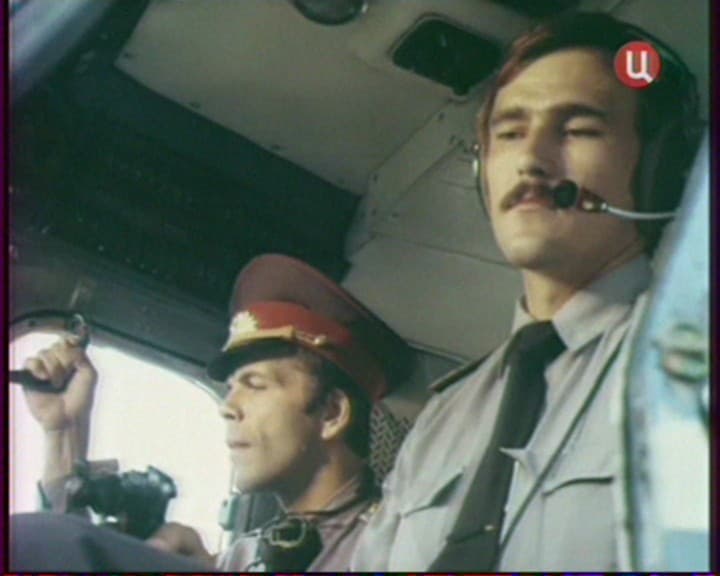

Автоматический поиск продемонстрировал хороший результат, лишних каналов, как у AVerTV Super 009, не появилось. AVerTV CaptureHD обеспечивает хорошее качество приёма, подробности традиционно в очередной части нашего сравнительного цикла.

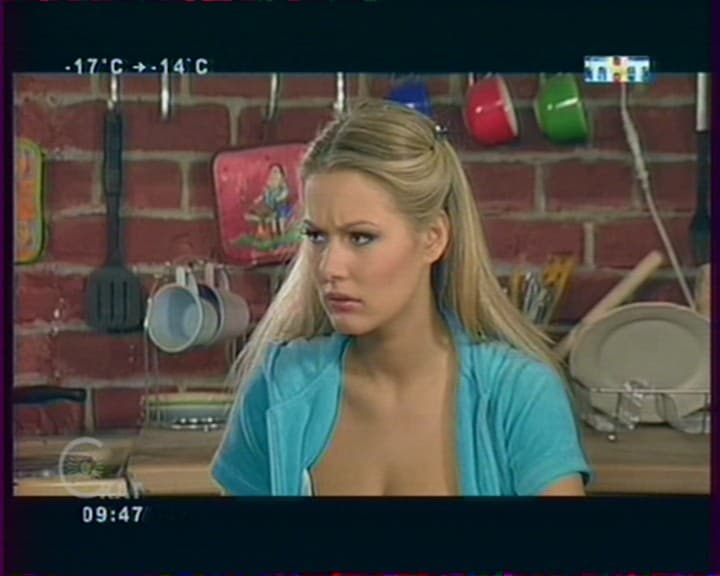

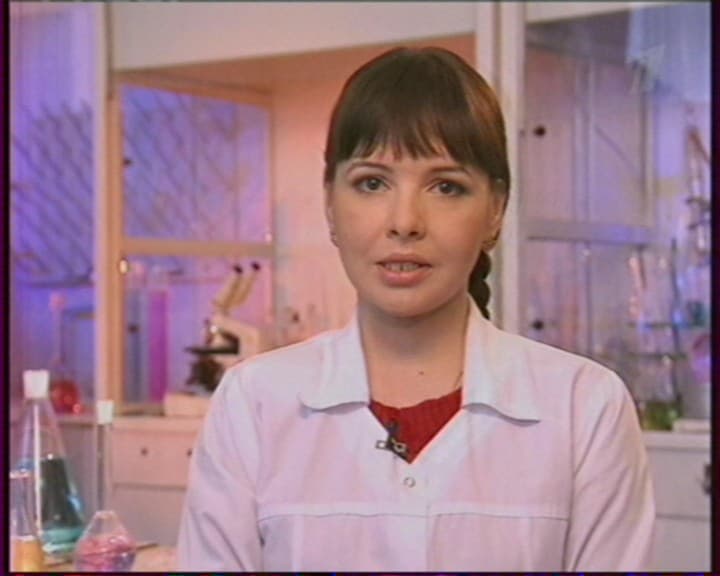

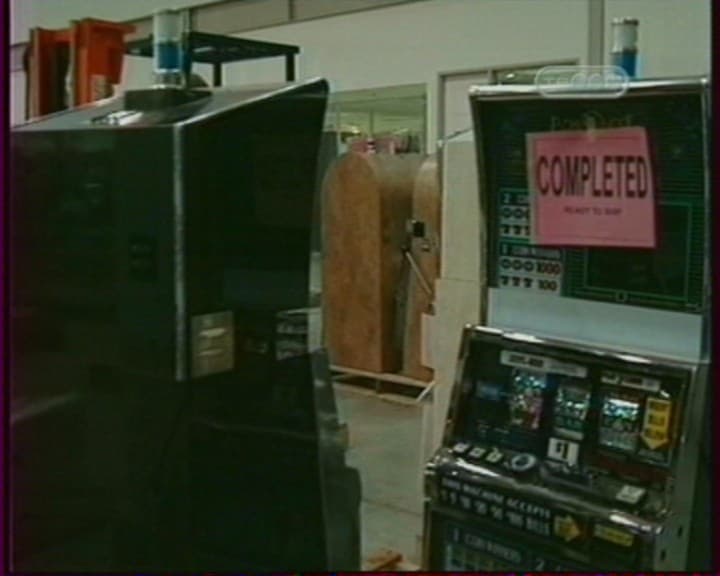

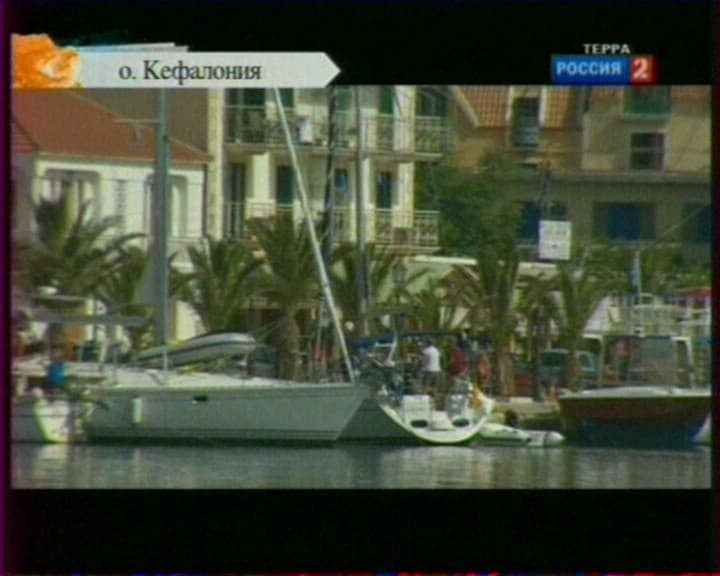

Используемый в AVer MediaCenter метод деинтерлейсинга снижает чёткость изображения (особенно в сочетании с шумоподавлением). Если отвлечься от этой особенности штатного ПО, то качество можно назвать традиционно хорошим для тюнеров на базе декодеров последних поколений. Чипы от Trident демонстрируют несколько меньшую цветовую насыщенность и чуть большую зернистость изображения, нежели декодеры от NXP, но заметить это можно только во время пристального сравнения. Во всяком случае, проблемы с SECAM, наблюдавшиеся у Compro VideoMate U2800F, пользователям AVerTV CaptureHD не грозят.

К качеству звука претензий нет.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG-2. Это позволяет тюнеру поддерживать мультимедийные интерфейсы современных операционных систем, но отсутствие у AVerTV CaptureHD автоматического определения стандарта цветности вносит определённые неудобства в такое использование.

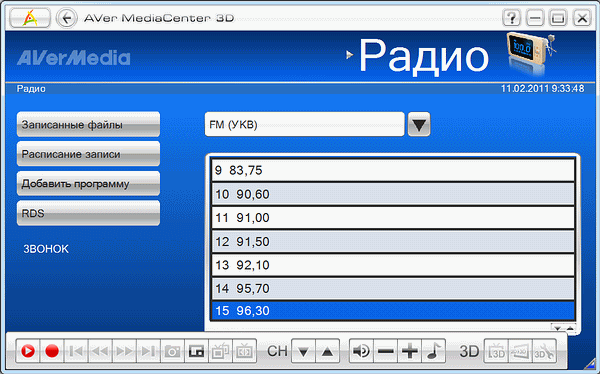

FM-тюнер

Раздел FM-радиостанций предельно лаконичен. Несмотря на несколько лет существования программы AVer MediaCenter, переименовывать станции до сих пор нельзя. Запись осуществляется только в WAV и WMA.

тюнер AVerTV CaptureHD (H727)

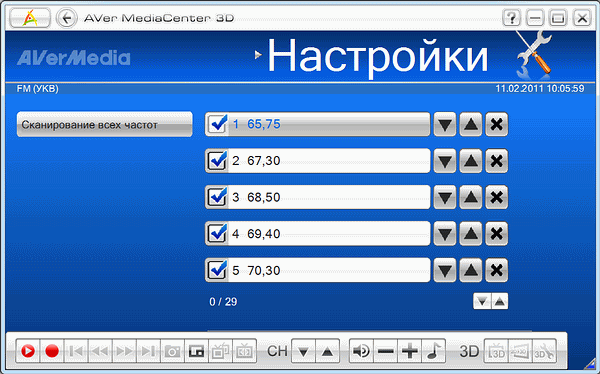

Результат автоматического поиска FM-радиостанций (поддерживается расширенный диапазон) оказался более чем приемлемым, полученный список потребовал минимального редактирования. Ручное добавление станций также в наличии.

Качество приёма не вызвало нареканий, по этому параметру AVerTV CaptureHD заслуживает хорошей оценки (с поправкой на один антенный вход для всех источников вещания).

Сортировка радиостанций, выбор режима звука (моно/стерео) и перезапуск поиска находятся в настройках.

тюнер AVerTV CaptureHD (H727)

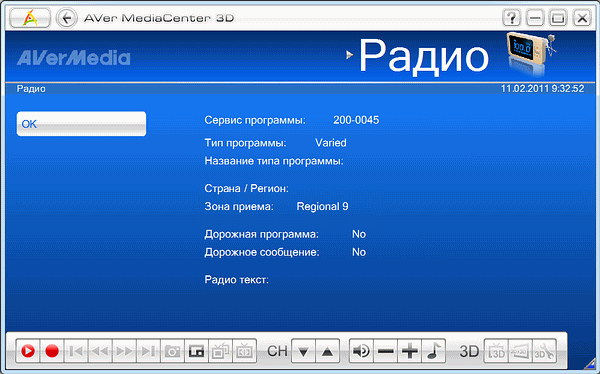

Оригинально реализована поддержка RDS, в отличие от бегущей строки в AVerTV, нажатие соответствующей кнопки переводит к информационному экрану со всеми доступными данными.

тюнер AVerTV CaptureHD (H727)

Тюнер обеспечивает хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, MP3, 470 КБ).

Сервис SnugTV

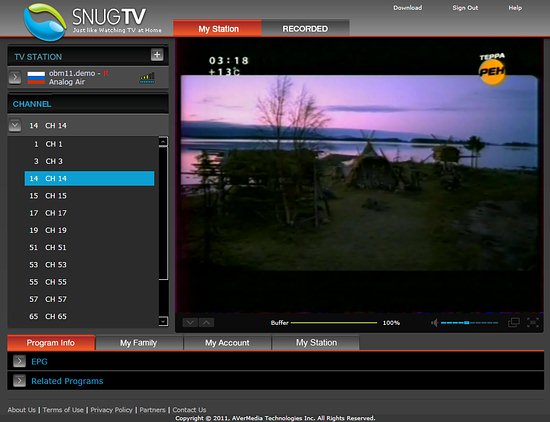

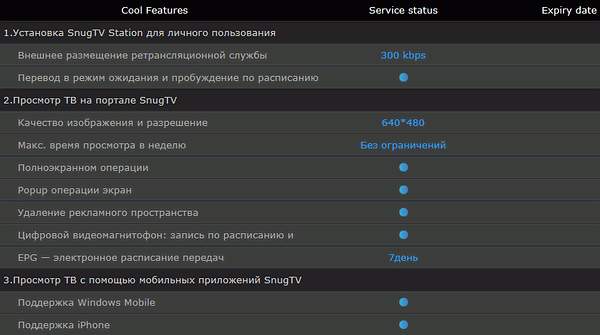

Сервис представляет собой сочетание клиентской части SnugTV Station, устанавливаемой на компьютер пользователя (во время тестирования использовалась версия 3.7.2), и портала http://www.snugtv.com/, на котором после регистрации (требуются персональные данные) можно из любой точки подключиться к вещанию со своего тюнера или тюнера другого пользователя, разрешившего доступ. Разумеется, устройства должны быть произведены AVerMedia, список совместимых моделей находится на сайте вместе с подробным описанием первичной настройки.

тюнер AVerTV CaptureHD (H727)

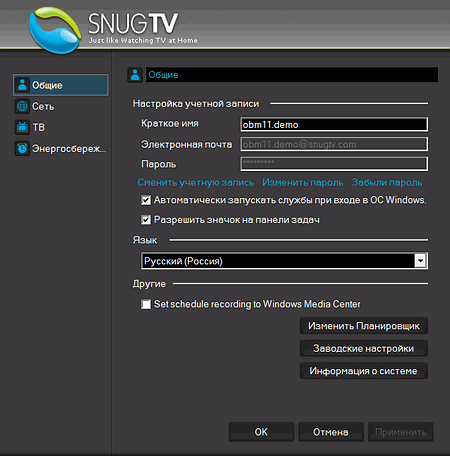

В разделе «Общие» настроек программы SnugTV Station находятся параметры учётной записи, автоматического запуска и выбор языка. Здесь же можно включить отображение иконки и получить доступ к настройкам планировщика Windows Media Center.

тюнер AVerTV CaptureHD (H727)

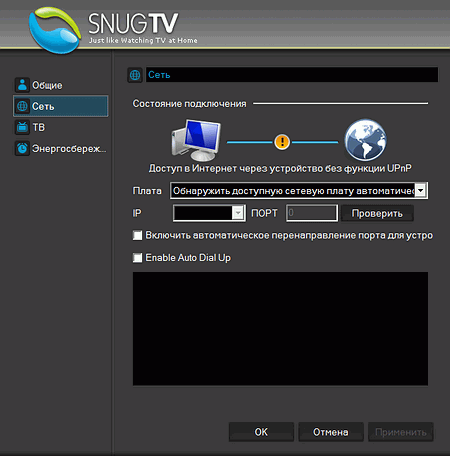

Сетевые параметры могут быть настроены автоматически, но допускается и ручное управление с возможностью автоматической установки соединения.

тюнер AVerTV CaptureHD (H727)

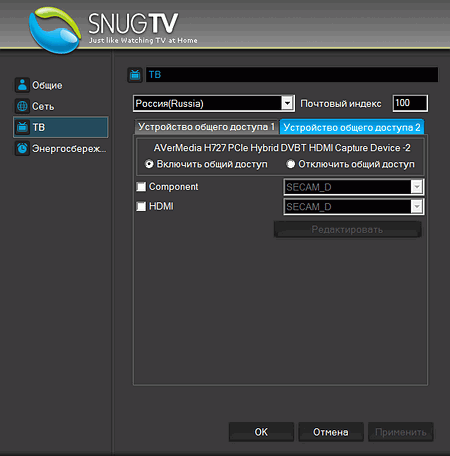

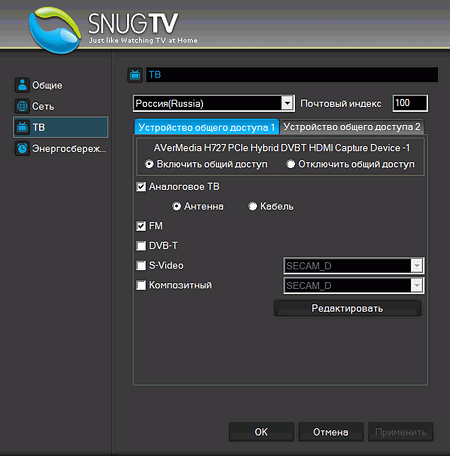

В разделе «ТВ» выбирается источник сигнала. Оригинальная архитектура AVerTV CaptureHD стала причиной появления в настройках двух независимых источников, непосредственно тюнера с композитным и S-Video входами и устройства захвата с HDMI и компонентным входами.

тюнер AVerTV CaptureHD (H727)

тюнер AVerTV CaptureHD (H727)

Здесь же можно отключить общий доступ.

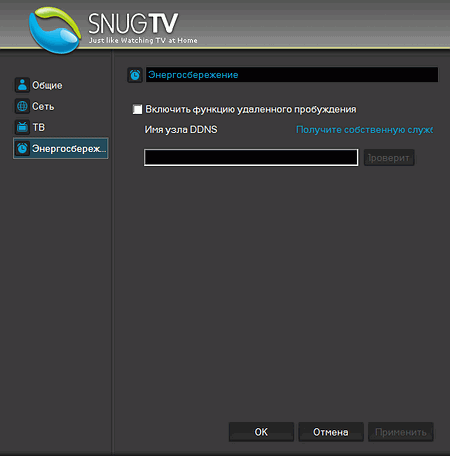

Раздел «Энергосбережение» позволяет включить удалённое пробуждение.

тюнер AVerTV CaptureHD (H727)

За прошедшее с момента первого знакомства время в настройках SnugTV Station были исправлены неточности перевода, ошибки вроде «Влево» вместо «Выход» устранены.

Кроме того, с начала 2011 года полностью сняты ограничения при бесплатном использовании, полная функциональность теперь доступна сразу после регистрации, таким образом, сервис избавился от своего основного недостатка.

тюнер AVerTV CaptureHD (H727)

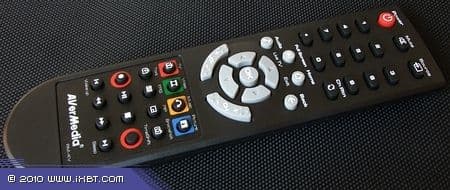

Пульт ДУ

тюнер AVerTV CaptureHD (H727)

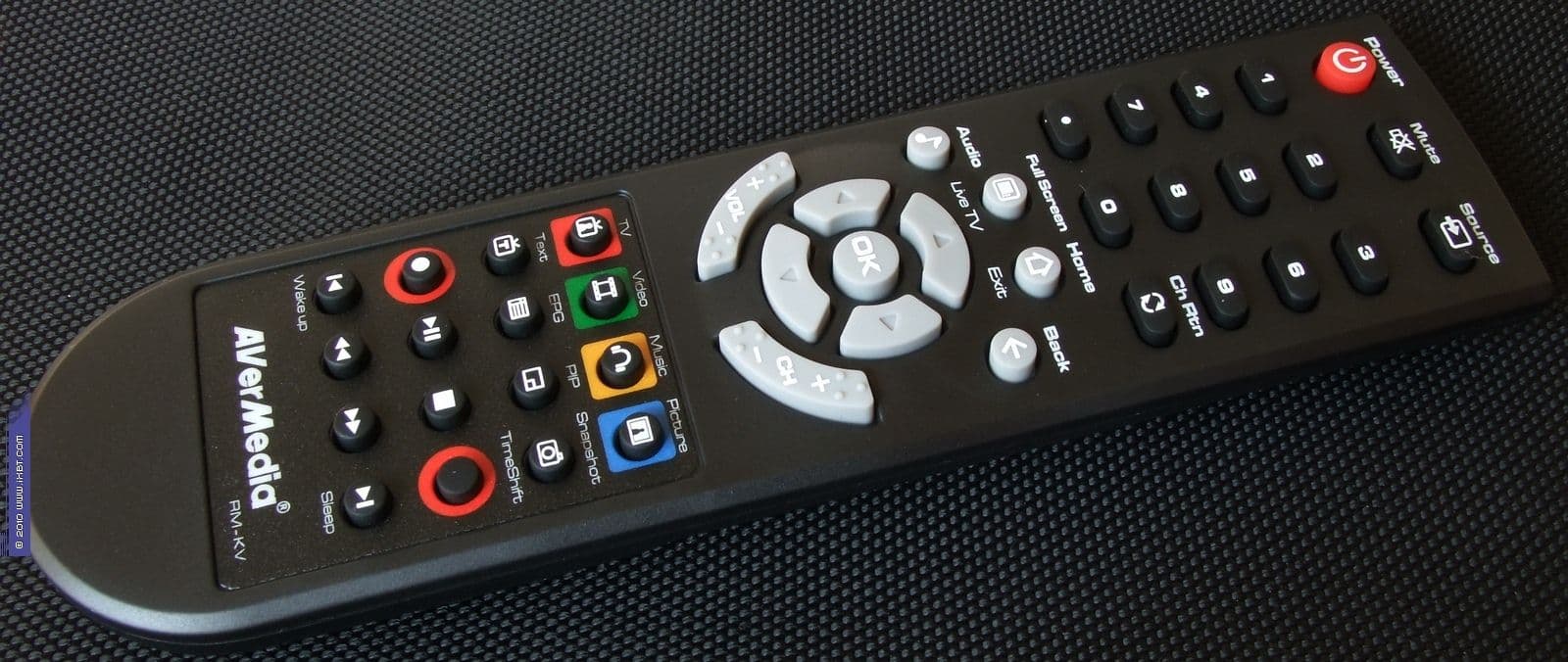

Тюнер комплектуется тем же 42-кнопочным пультом ДУ, что и AVerTV Super 009, поддерживающим как AVer MediaCenter, так и AVerTV 6. Расположение кнопок и группировка по функциональным зонам удобны, нажатие информативно. Отдельно можно отметить выделение светлых навигационных кнопок на тёмном фоне. Питание от двух элементов типоразмера AAA, входящих в комплект поставки.

Выводы

Наличие HDMI и компонентного (YPbPr) входов в сочетании с хорошим качеством приёма во всех режимах, хорошим качеством изображения и звука и поддержкой RDS в FM-режиме обеспечивают AVerTV CaptureHD награду нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • хорошее качество приёма, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов с декодированием стереозвука;
  • поддержка FM-радио с расширенным диапазоном и декодированием RDS;
  • HDMI и компонентный (YPbPr) входы с поддержкой разрешений до 1080i/720p;
  • низкопрофильный дизайн;
  • индивидуальные настройки для каждого канала;
  • программное шумоподавление;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
  • возможность использования двух разных программ, AVer MediaCenter и AVerTV 6 (без поддержки HDMI и компонентного входов);
  • сервис SnugTV.

Минусы

  • один антенный вход для всех источников телевизионного и радиовещания;
  • ограниченная поддержка сторонних кодеков при записи;
  • отсутствие поддержки записи в MP3 в FM-режиме в программе AVer MediaCenter.

Несмотря на то, что использование мультимедийных оболочек в роли штатных программ для работы с TV-тюнерами стало достаточно популярным, AVerMedia предоставляет пользователю выбор между AVer MediaCenter и, возможно, более удобной для кого-то AVerTV, отсутствие поддержки HDMI/компонентного входов AVerTV CaptureHD во втором случае сложно назвать критичным, обе установленные программы прекрасно уживаются вместе.

Что касается непосредственно AVerTV CaptureHD, то аналогичных по функциональности моделей на отечественном рынке просто не существует, желающим приобрести гибридный TV-тюнер с HDMI входом остаётся только сделать выбор между аппаратно полностью идентичными AVerTV CaptureHD и AVer3D CaptureHD.

Средняя текущая цена (количество предложений) AVerTV CaptureHD в московской рознице: $122(33)

Выражаем благодарность компании
AVerMedia Technologies Inc.
за предоставленный на тестирование тюнер
