GOTVIEW USB 2.0 Hybrid MasterStick


Компактный гибридный TV- и FM-тюнер с функциональным ПО



Настойчивость дает плоды только при необходимом умении.
Георгий Александров

Ориентированная преимущественно на российский рынок компания GOTVIEW начала свой путь со ставки на возможности штатного ПО, затем перепрофилировавшись в единственный отечественный бренд, специализирующийся на тюнерах, оснащённых аппаратными MPEG2-кодировщиками. Однако подобные устройства сложно совместить с начальными ценовыми диапазонами, поэтому со временем пришлось, так сказать, вернуться к истокам. Мы уже рассматривали бюджетный гибридный PCI-вариант PCI Hybrid, логично, что подобное решение было предложено и для интерфейса USB. Свою роль в отсутствии встроенных средств аппаратного сжатия также сыграло позиционирование устройства, получившего название USB 2.0 Hybrid MasterStick, в сегмент сверхкомпактных (т. н. Pen Drive size) USB TV-тюнеров.

Комплект поставки

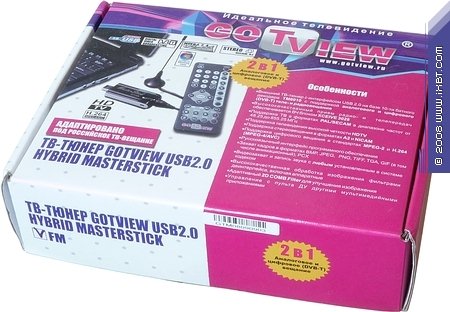

В оформлении коробки традиционно используется сочетание двух цветов, на этот раз белый дополняется красным. Подробное описание основных возможностей тюнера помогает составить впечатление об устройстве ещё во время знакомства на витрине магазина.

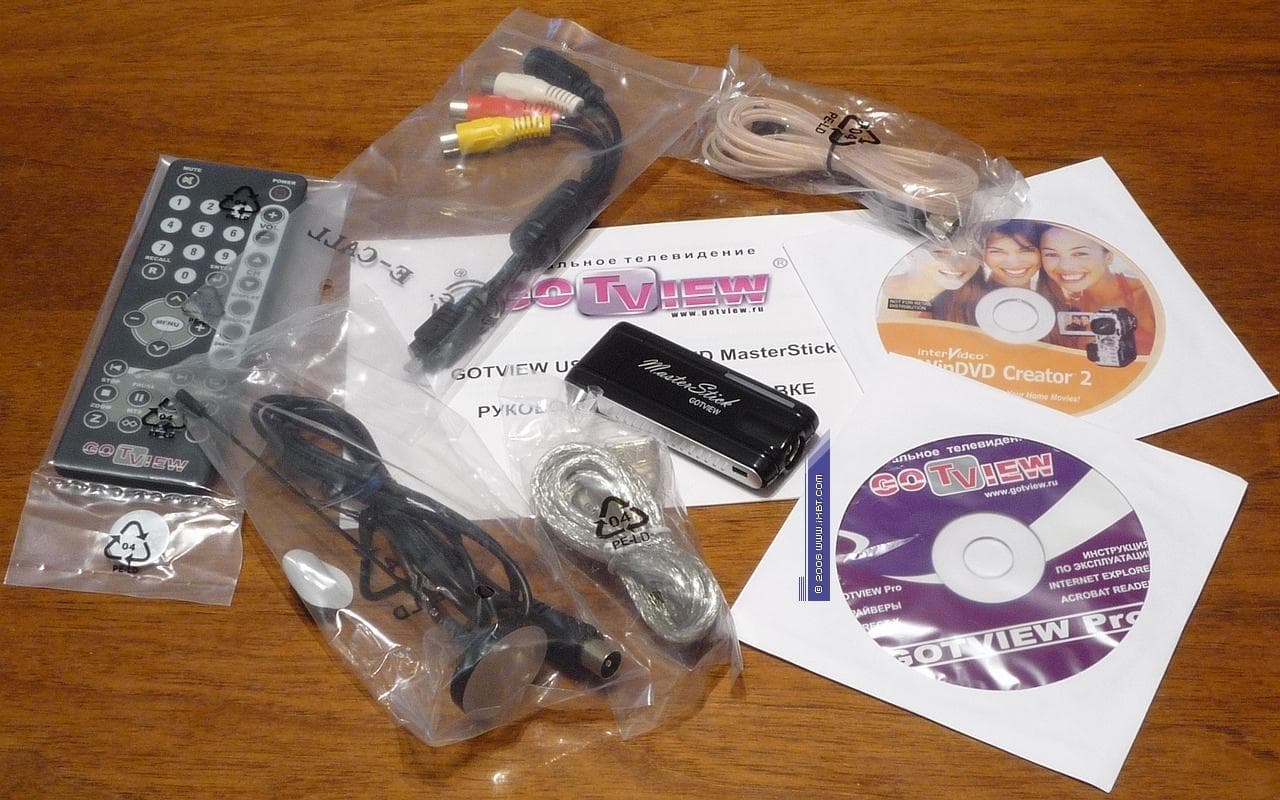

Комплектация GOTVIEW всегда отличалась продуманностью, на этот раз в коробке обнаружились:

  • Тюнер
  • Пульт ДУ
  • Интерфейсный кабель
  • Портативная DVB-T антенна
  • FM-антенна
  • Переходник для подключения внешних источников S-Video + 3 RCA (композитный видеовход и 2 аудиовхода)
  • Руководство по установке тюнера
  • 2 CD с драйверами и программным обеспечением

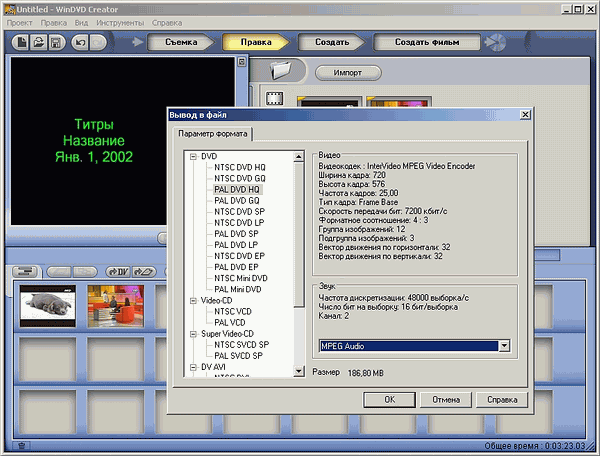

Дополнительное ПО традиционно представлено WinDVD Creator 2 от InterVideo, предназначенным для создания VCD, SVCD или DVD. Серийный номер указан на конверте с диском.

Кодеки, устанавливаемые с этой программой, также обеспечивают запись в MPEG2 и функционирование режима отложенного просмотра Timeshift.

Конструкция и спецификации

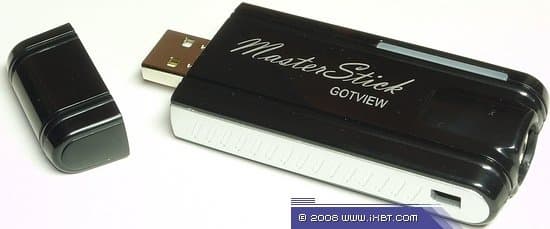

Выделиться особенностями внешнего вида в классе сверхкомпактных USB тюнеров трудно, однако чёрный пластик корпуса в сочетании с серебристыми вставками придаёт GOTVIEW USB 2.0 Hybrid MasterStick определённую оригинальность. Дополняют её два (обычно тюнеры такого типа обходятся одним) светодиодных индикатора, расположенные под полупрозрачной вставкой. Синий сигнализирует о подключении тюнера, зелёный включается при работе и мигает при использовании пульта ДУ.

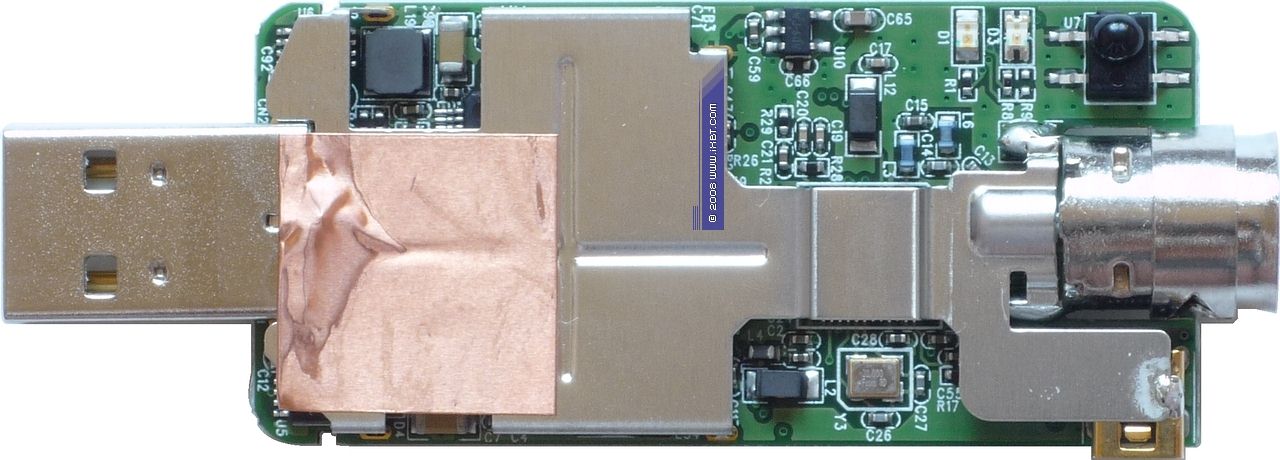

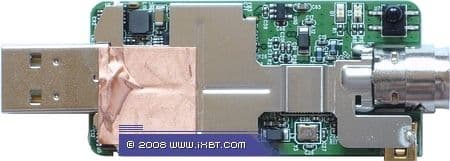

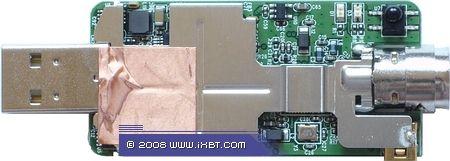

Интересна внутренняя конструкция тюнера.



ВЧ-блок XC3028 от компании Xceive Inc. и обеспечивающий поддержку цифрового вещания в формате DVB-T (Digital Video Broadcasting-Terrestrial)COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор Intel CE6353 (до перехода в ноябре 2005 года разработок Zarlink Semiconductor Inc в собственность Intel Corporation известный как ZL10353) закрыты металлическим экраном, обеспечивающим также теплоотвод на внешние разёмы. Таким образом, USB 2.0 Hybrid MasterStick стал вторым после AVerTV Hybrid+FM Volar компактным TV-тюнером с таким инженерным подходом.

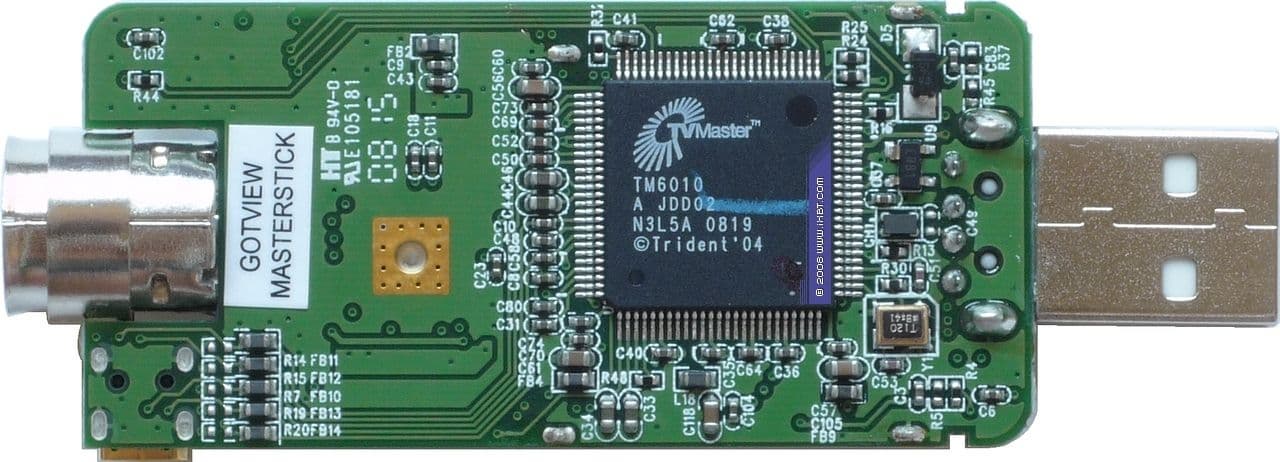

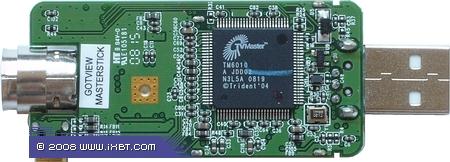

Расположенный на обратной стороне платы чип TV Master TM6010 производства Trident Microsystems, Inc. является первым в мире 10-битным декодером с поддержкой стереозвука, совмещённым с USB 2.0 контроллером. GOTVIEW MasterStick представляет собой второй после Compro VideoMate U2800F образец эталонного дизайна, о разработке которого совместными усилиями Xceive и Trident было объявлено ещё в 2006 году.

Производителем заявлены следующие характеристики тюнера и возможности, реализованные в штатном ПО:

  • Интерфейс USB 2.0 (USB 1.x не поддерживается)
  • Поддержка эфирного и кабельного телевидения
  • Поддержка всех телевизионных стандартов аналогового вещания PAL/SECAM/NTSC
  • Поддержка цифрового теле- и радиовещания в формате DVB-T
  • Сканирование каналов в любом указанном диапазоне, с любым заданным шагом
  • Фильтры деинтерлейса, в том числе, с удвоенной частотой кадров
  • Индивидуальные настройки для каждого канала: громкость, яркость, теплота, цветность, резкость, тип кодировки, шумоподавление
  • Присвоение иконки для каждого канала
  • Детектор движения
  • Функция «Картинка-в-картинке» (PIP) при наличии в системе двух и более устройств видеозахвата
  • Устранение краевых дефектов на изображении (масштабирование и обрезка краев)
  • Программная поддержка записи в форматы AVI/DV/WMV/MPEG4 с любым установленным в системе кодеком
  • Поддержка всех современных контейнеров (AVI, WMV, ASF, MPEG-1,2, fvASFDirect, Matroska и т. д.) при записи
  • Захват кадров ТВ окна в формате BMP, TIFF, PNG, TGA, PCX, GIF (в том числе анимированный), JPG по таймеру или по нажатию кнопки
  • Возможность временной приостановки записи
  • Возможность автоматического изменения имени файла
  • Полная информация о захвате
  • Обработка записываемого изображения фильтрами
  • Возможность коррекции настроек (изменение яркости, контрастности и пр.) во время записи
  • Видео поверх рабочего стола
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Возможность отключения изображение и звука при длительном отсутствии сигнала
  • Трансляция по сети (HTTP/UDP)
  • Поддержка программы телепередач на неделю с возможностью закачки обновления
  • Отображение названия текущей телепередачи, а также времени начала и окончания данной передачи с указанием отрезка времени, прошедшего от начала
  • Возможность резервирования места на диске под запись фрагмента
  • Полностью русифицированный интерфейс
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)

Отсутствие MPEG1/2-компрессора не позволило реализовать поддержку мультимедийных интерфейсов современных операционных систем штатными средствами (при наличии мощного центрального процессора для этой цели можно использовать такие программные эмуляторы как CyberLink Software Encoder).

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта Leadtek WinFast GeForce 280 GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жёсткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жёсткий диск 250 ГБ WDC (WD2500JS-40MVB1)
  • Жёсткий диск 320 ГБ Hitachi (*VLA360)
  • Жёсткий диск 500 ГБ Samsung (HD502IJ)
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Silver Power SP-S850 (850 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (SP1) x64 RUS

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Установка и настройка

Одноуровневое меню установочного диска предоставляет доступ к установке программного обеспечения и драйвера. Для установки и удаления последнего служит доступная на этом же CD и на сайте производителя утилита DriverTool, способная помочь при установке/удалении других устройств (возможности программы, в частности, доступ к настройкам реестра драйвера выбранного устройства, расширяет запуск с произвольным ключом вплоть до «/» без дополнительных параметров).

Традиционно напомним о наличии на CD подробной документации в формате html, способной снизить порог вхождения для неопытных пользователей и справке, вызываемой единственно правильной кнопкой F1 при работе со штатной программой.

При тестировании использовались драйвер версии 1.0.5.6 и программа GoTView PRO 5.0.0.514.

После установки драйвера в разделе Sound, video and game controllers появляется устройство с не менее предсказуемым, чем у старшей модели, названием GOTVIEW USB2.0 HYBRID MasterStick.

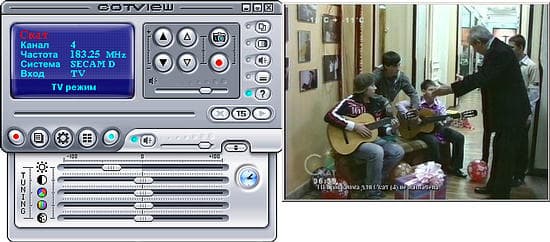

В системном трее появляется иконка программы дистанционного управления, также исполняющей обязанности резидентной программы планировщика. Напомним, что в последних версиях GoTView PRO появилась возможность запуска программы с отключенным просмотром.

Поддерживаются различные варианты оформления, некоторые содержатся в дистрибутиве, остальные доступны на сайте производителя.

Заявленные производителем «широкие возможности поиска и настройки каналов» соответствуют действительности. Стандартными вариантами поиска по частоте (диапазон и шаг устанавливаются пользователем) и списку каналов доступные опции не ограничиваются, предлагая автоматическую коррекцию частоты до ближайших стандартных значений, ускоренный поиск, экономящий время при отсутствии каналов с неуверенным приёмом, и пропуск закодированных цифровых каналов. Присутствует и возможность ручного добавления с указанием частоты.

Казус, имевший место быть тюнерами серии X5, не повторился, список полученных каналов соответствовал действительности.

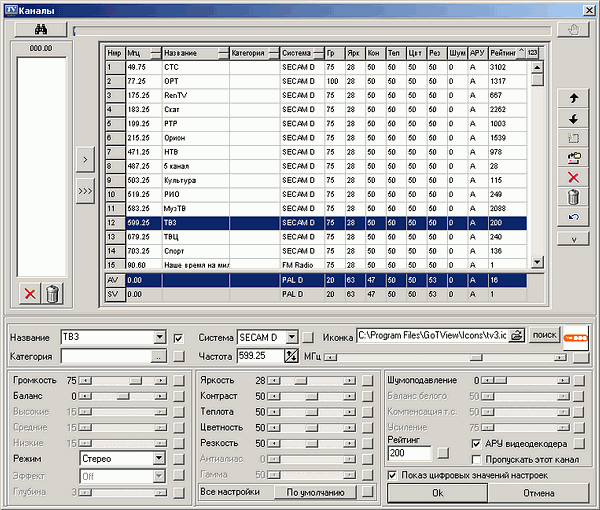

Особенностью программы является общий список аналоговых, DVB-T каналов и FM-радиостанций.

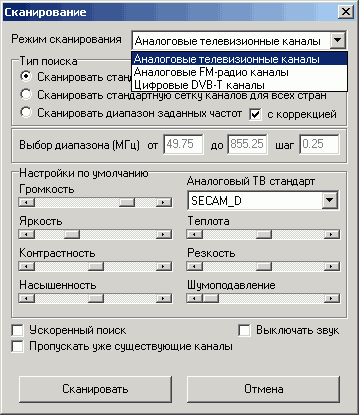

Такой подход подразумевает общее меню поиска с возможностью выбора формата и установкой видеопараметров по умолчанию для аналоговых каналов. Любопытной возможностью является выбор названия из списка основных каналов. Разумеется, ручной ввод также никуда не делся.

Присущие цифровым каналам VPID (Video Program Identification) и APID (Audio Program Identification) доступны только для просмотра, однако редактирование файла cnls.ini позволяет изменять эти параметры. Неудобство такого подхода компенсируется отсутствие необходимости в корректировке этих значений в обычных условиях. К тому же, некоторые производители не предоставляют доступ к таким настройкам, в принципе. Индивидуальная настройка видеопараметров (яркость, контраст, теплота, цветность, резкость, гамма, программное шумоподавление) для цифровых каналов требует вывода изображения с помощью Video Mixing Renderer9 или Enhanced Video Renderer. Впрочем, этот режим поддерживают все минимально актуальные видеоадаптеры вплоть до интегрированных, в связи с чем, в используемой при тестировании версии ПО было убрано предупреждение о поддержке оверлея видеокартой.

Эквалайзер в декодере отсутствует, поэтому из дополнительных настроек звука присутствует только баланс.

Интерфейс меню настроек представляет собой древовидную структуру, что делает навигацию по разделам более удобной.

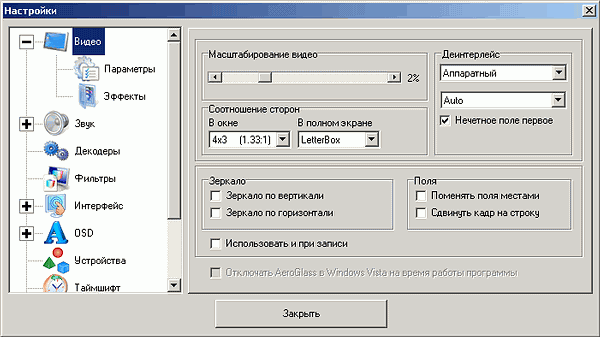

Раздел Видео содержит настройки масштабирования (общие для всех каналов), соотношения сторон (4:3, 14:9, 16:9, 16:10), настройки фильтров деинтерлейса (аппаратный и несколько разновидностей программного, в том числе, с удвоением частоты кадров). В условиях нашего вещания возможность поменять поля местами или сдвинуть кадр на строку может оказаться востребованной. Отметим, что настройки соотношения сторон не предусматривают для аппаратного деинтерлейсинга «растяжения» по горизонтали, способного привести изображение к нормальному виду при вещании широкоформатного контента (обычно 16:9) в формате 4:3.

В подразделе Параметры можно найти настройки вывода видеопотока в режиме просмотра — выбор разрешения и рендерера. В последних версиях к VMR7 и VMR9 добавился Enhanced Video Renderer (EVR), доступной при работе под Windows Vista (под Windows XP требуется установка Microsoft .NET Framework версии 3.0 и выше), с выбором одного из двух режимов.

Модифицированный режим PanScan M (переключение осуществляется кнопкой «E»), представляющий собой реализованное при помощи EVR преобразование изображения 4:3 для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны), смогут оценить по достоинству не только обладатели таких мониторов, но и основная целевая аудитория — владельцы большинства современных ноутбуков.

Здесь же находятся чекбоксы, отвечающие за переключение видеостандарта и вывод изображения на рабочий стол.

При работе с цифровыми каналами доступны только настройки масштабирования, выбор видеорендерера и параметры выбранного декодера.

Кнопка Графики вызывает встроенный в программу интерфейс для измерения и отображения таких параметров произвольной видимой строки телевизионного кадра как отношение сигнал/шум (ОСШ), и уровни распределения цветовых компонентов.

Подраздел Эффекты отвечает за выбор видеоэффектов при переключении каналов (недоступно в цифровом режиме).

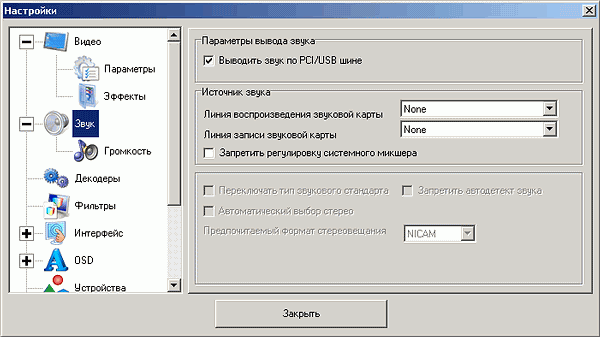

В разделе Звук осуществляется выбор линий воспроизведения/записи и предпочитаемого формата стереовещания, остальные настройки для USB2.0 HYBRID MasterStick неактивны.

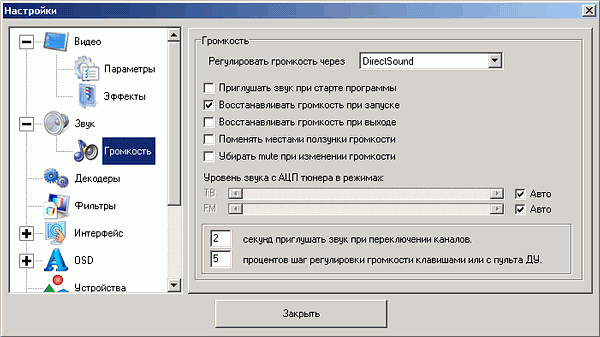

Для управления громкостью отведён отдельный подраздел, из доступных в котором настроек можно отметить выбор регулировки громкости через системный микшер или средствами DirectSound и раздельную ручную регулировку уровня звука с АЦП для TV- и FM-режимов.

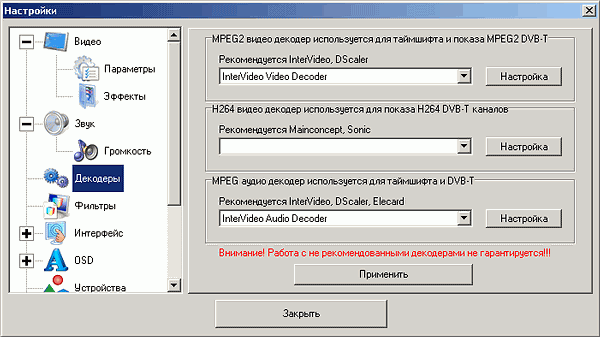

Выбор декодеров для MPEG2 и h.264/AVC, ранее скрытый в дебрях файла decoders.ini, получил отдельное меню с доступом к настройкам каждого декодера.

Уникальной возможностью программы является подключение сторонних Direct Show (DS) фильтров и DirectX Media Objects (DMO) как при просмотре, так и при записи, для чего существует соответствующий раздел.

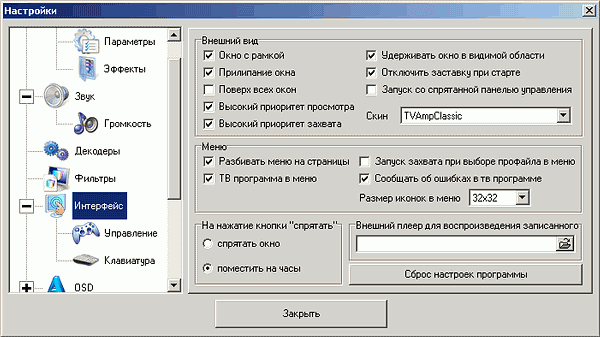

Раздел, посвященный настройкам интерфейса, содержит массу настроек — от выбора оформления до показа телевизионной программы в меню и выбора проигрывателя для воспроизведения записанных файлов.

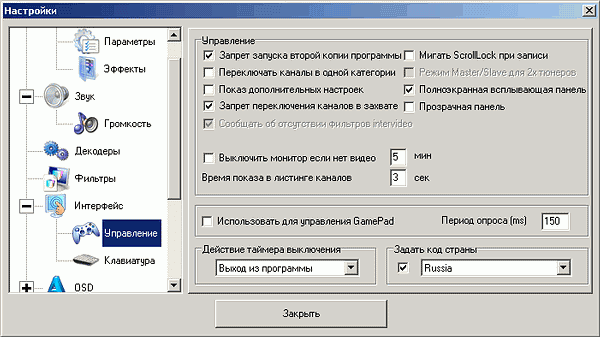

В подразделе Управление можно найти опцию включения всплывающей от движений мышью панели в полноэкранном режиме. Напомним о режиме Master/Slave, отличающемся от давно реализованной «картинки-в-картинке» (Picture-In-Picture, PIP). При наличии второго устройства видеозахвата (выбор осуществляется в разделе Устройства) Master/Slave (для активации настройки необходимо снять запрет на запуск второй копии программы) предусматривает полноценную работу двух копий одной программы с двумя устройствами без необходимой для этого ранее физической установки второго экземпляра с последующим внесением изменений в конфигурационные файлы. Независимо от последовательности выхода при следующих запусках программа работает с основным устройством. Единственное ограничение — отсутствие поддержки тюнеров сторонних производителей.

Опытным пользователям может пригодиться чекбокс показа дополнительных настроек, отвечающий за доступ к скрытым параметрам (о нём мы поговорим далее по тексту). В этом же подразделе находятся таймер выключения и принудительная установка региона, способная помочь при нестандартных настройках операционной системы.

Традиционно предоставляется доступ к настройке горячих клавиш клавиатуры, реализованный в отдельном подразделе.

Раздел OSD (On Screen Display) отвечает за настройки экранного меню. Допускается изменение практически всех параметров, влияющих на визуальное оформление.

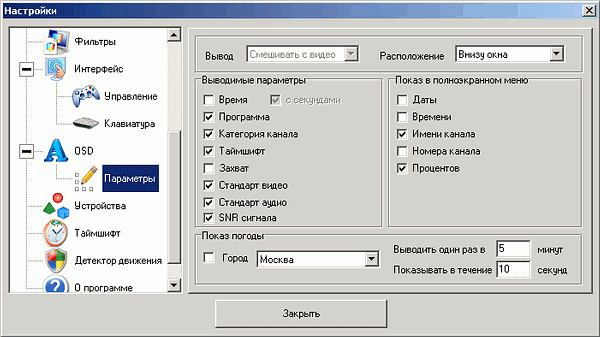

Подраздел Параметры позволяет выбрать показатели, выводимые на экран в оконном и полноэкранном режиме. Для отображения дополнительной информации используется кнопка «С». Из дополнительных функций упоминания заслуживают отображение прогноза погоды (требуется интернет-соединение) и мощности сигнала как в цифровом, так и в аналоговом режиме. Вывод на экран мощности (при повторном нажатии чекбокс, отвечающий за мощность, позволяет выводить некое среднее значение отношения сигнал/шум (ОСШ, SNR), выдаваемое ВЧ-блоком) поддерживается всеми тюнерами компании, оснащёнными приёмниками от Xceive, в число которых входит и USB 2.0 Hybrid MasterStick. Несмотря на то, что при работе с аналоговым вещанием результат выдаётся в виде двух значений с шагом 10 dB («40-50 dB», «50-60 dB» и т. д.), даже в таком виде он способен значительно облегчить поиск возможных причин ухудшения изображения. DVB-T вещание обеспечивает более высокую точность определения этого параметра.

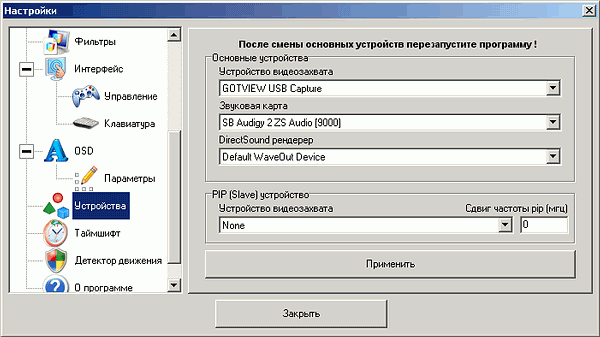

Название раздела Устройства говорит само за себя. Здесь можно выбрать устройство видеозахвата, звуковую карту, DirectSound рендерер и вторичное устройство для режимов PIP и Slave.

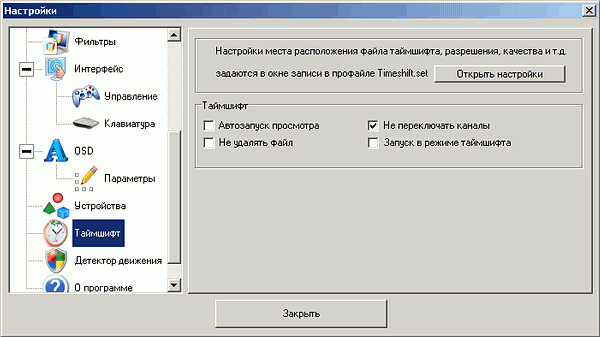

Настройкам режима отложенного просмотра (автозапуск просмотра, удаление буферного файла, блокировка переключения каналов, запуск при старте программы), посвящён раздел Таймшифт. Настройки потока (используется программное сжатие в MPEG2 при помощи кодека от InterVideo с заданными пользователем параметрами) также доступны и в меню записи при редактировании одноимённого профиля.

При использовании VMR9 и EVR в этом режиме возможна регулировка параметров видеоизображения в реальном времени.

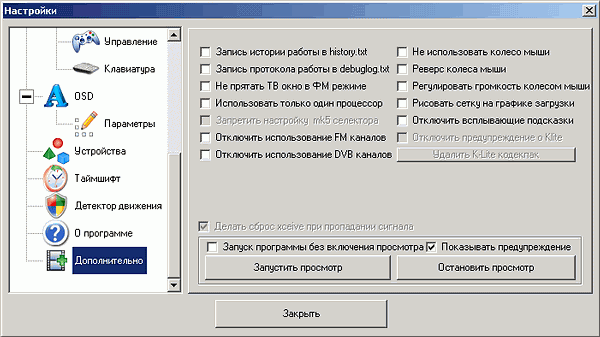

В дополнительных настройках (напомним, что для отображения активируется в подразделе Управление) находятся такие опции, как ускоренный запуск программы, работа на одном процессоре/процессорном ядре, запись протокола работы в файл (может быть полезна при обращении в службу поддержки производителя), запуск программы без включения просмотра, отключение FM и/или DVB каналов и т. д.

Отдельно следует отметить появившуюся возможность удаления кодек-пака от K-Lite, зачастую являющегося причиной разного рода проблем при работе TV-тюнеров (при обнаружении этого пакета выдаётся предупреждение).

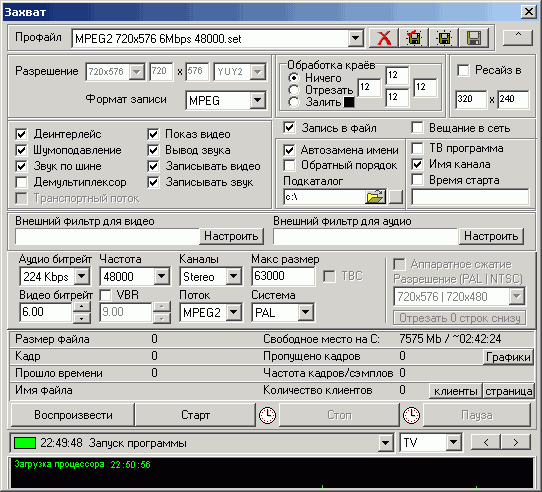

Интерфейс записи с возможностью сохранения и редактирования профилей существенных изменений не претерпевал давно. При работе с DVB-T поддерживается запись транспортного потока (Transport Stream).

В последних версиях функциональность детектора движения дополнена возможностью загрузки скриншотов на ftp-сервер с опциональной генерацией html страницы.

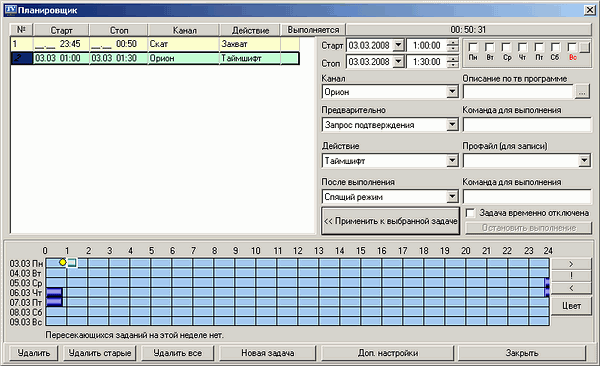

Планировщик с наглядной визуализацией поддерживает Timeshift в качестве задания и отключение компьютера/переход в энергосберегающий режим после выполнения задачи. Возможен запуск программы для выполнения запланированной задачи в свёрнутом виде.

В настройках телепрограммы (доступна на сайте производителя, возможно как ручное, так и автоматическое обновление) можно найти экспорт в HTML или текстовом формате.

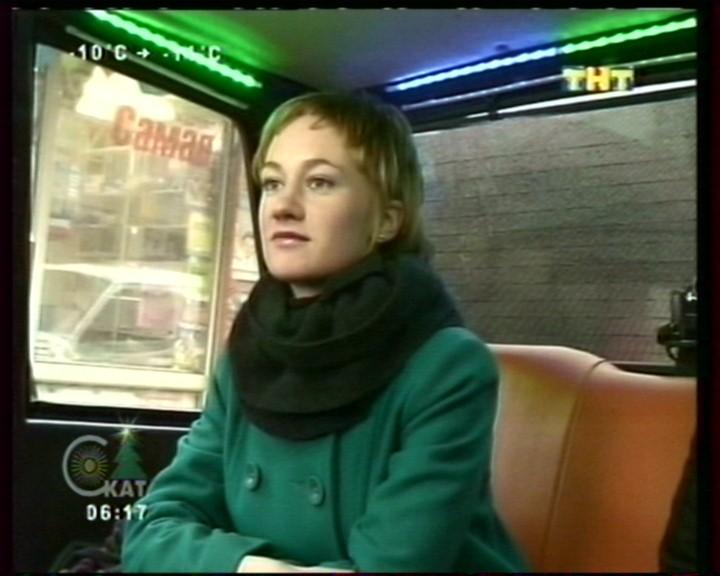

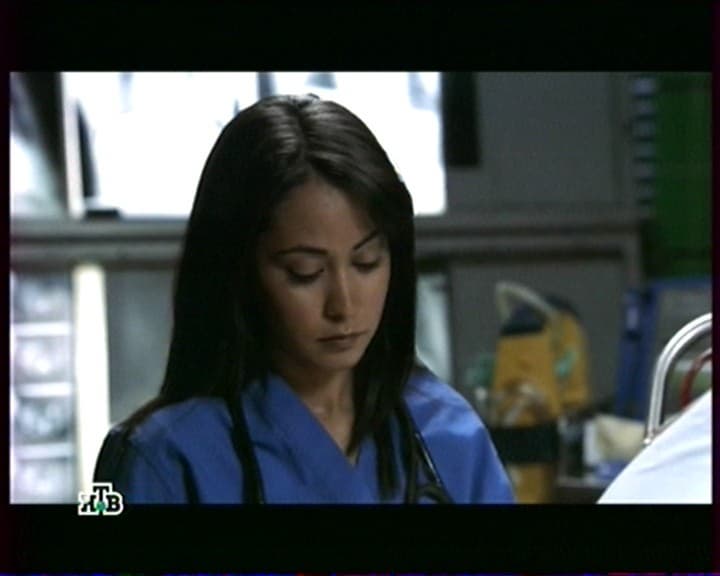

Качество

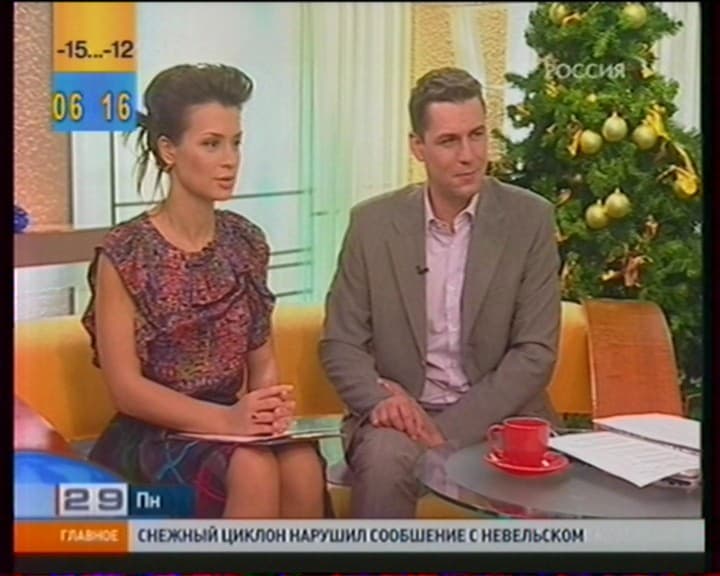

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Построенный на схожей элементной базе Compro VideoMate U2800F неприятно удивил проблемами с цветностью в SECAM. К счастью, USB 2.0 Hybrid MasterStick удалось избежать подобных артефактов, что подтверждает несовершенство программной части U2800F. Хотелось бы надеяться на изменение ситуации с тюнером от Compro в будущем, но с учётом того, что драйвер USB 2.0 Hybrid MasterStick имеет около 200 (!) исправлений по сравнению с драйвером от разработчика чипсета, вероятность этого события представляется не очень большой.

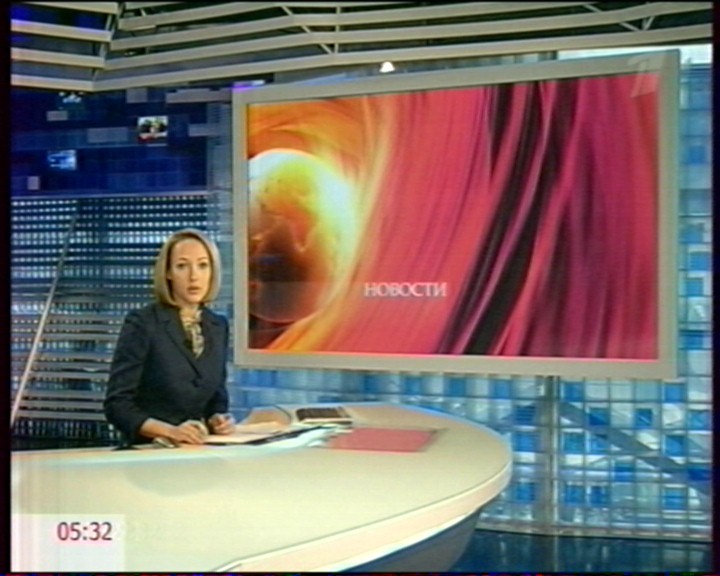

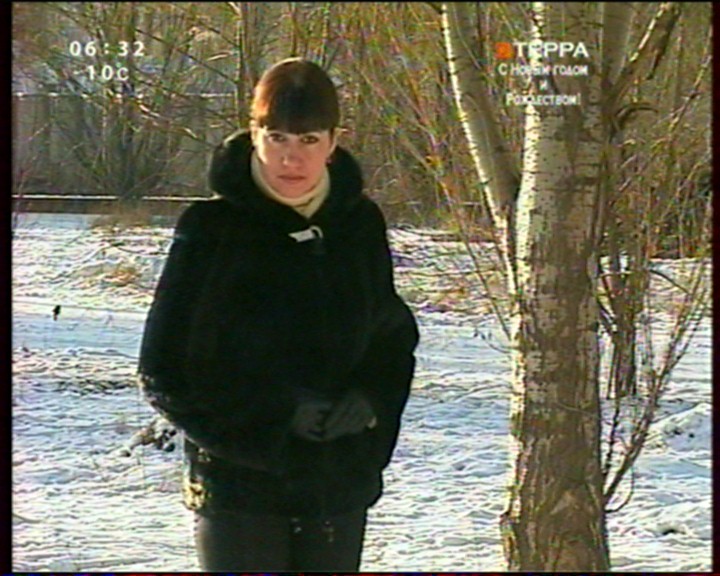

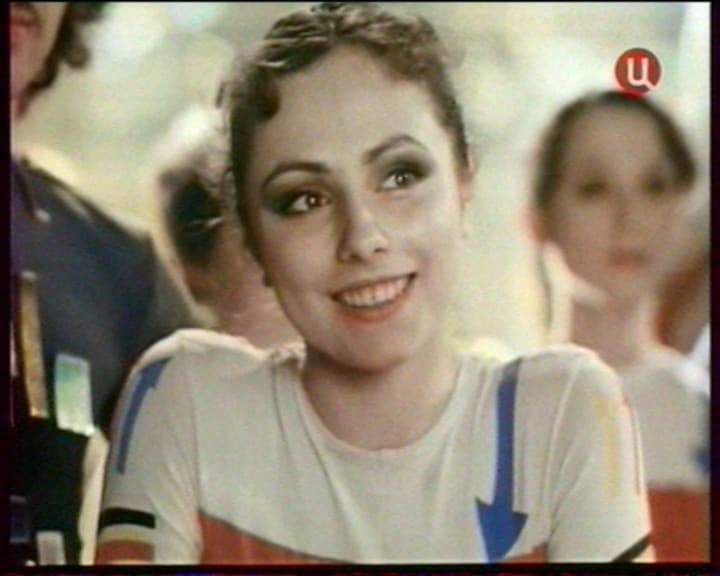

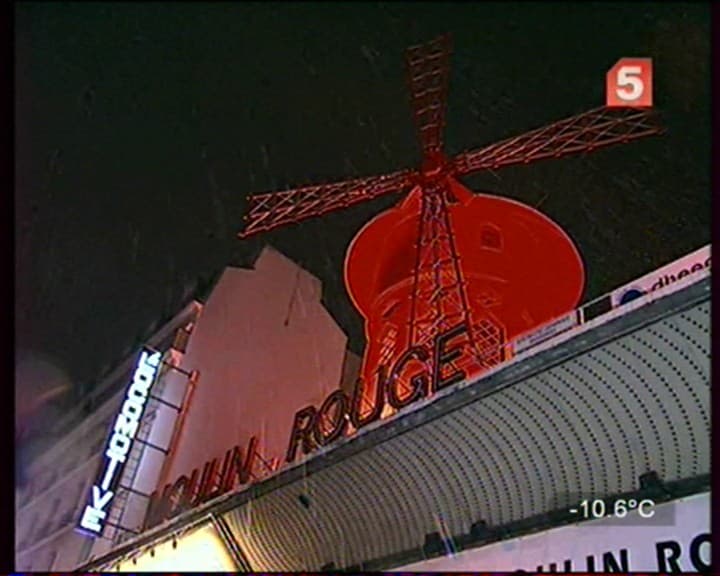

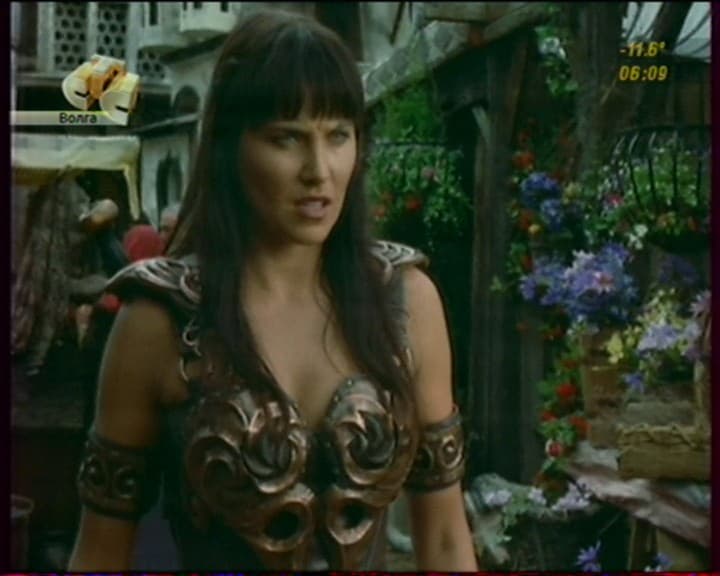

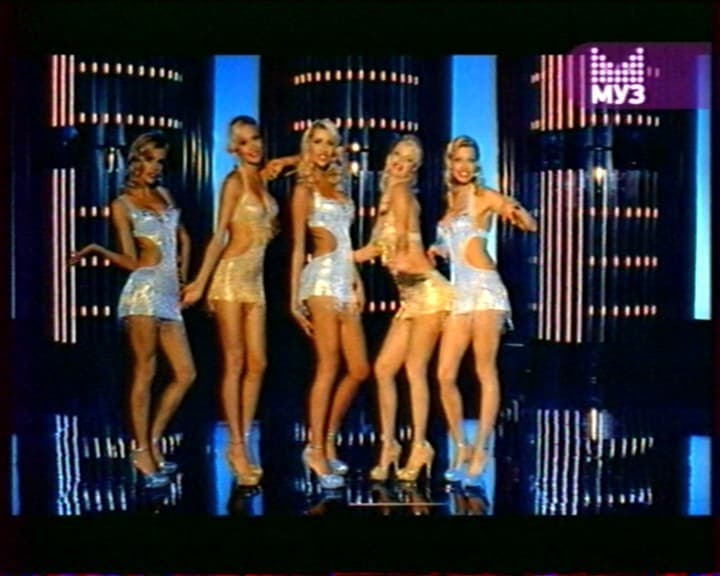

Качество приёма USB 2.0 Hybrid MasterStick заслуживает твёрдой «четвёрки», подробности, как обычно, в следующих материалах нашего сравнительного цикла.

Тюнер обеспечивает традиционно хорошее для устройств на базе декодеров последних поколений качество изображения.

К сожалению, поддержкой субтитров при работе с DVB-T каналами GOTVIEW до сих пор похвастаться не может.

Автоматического определения системы цветности TM 6010 не имеет, впрочем, индивидуальные настройки параметров для каждого канала в штатном ПО компенсируют эту особенность.

Нагрев устройства при работе можно охарактеризовать как умеренный с логичным в силу особенностей конструкции локальным повышением температуры в области разъёмов, не влияющим на общую стабильность работы.

FM-тюнер

Работа с FM-радиостанцями у USB 2.0 Hybrid MasterStick оказалась недокументированной (!) возможностью TM 6010. Однако в отличие от сотрудников Compro Technology, поначалу дезинформировавших пользователей поддержкой FM-stereo, GOTVIEW честно предупреждает о монофоническом звуке в этом режиме. Решена и замеченная у U2800F проблема с низким уровнем громкости, прослушивание радио у USB 2.0 Hybrid MasterStick с этой позиции достаточно комфортно.

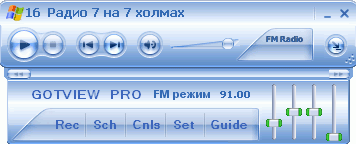

Программа имеет общий интерфейс для TV- и FM-режимов. Как мы уже говорили выше, список FM-станций объединен с телевизионными (в нашем случае аналоговыми и цифровыми) каналами, поиск также осуществляется аналогичным образом.

Список обнаруженных радиостанций не потребовал значительной корректировки. Тюнер продемонстрировал хорошее качество приёма в этом режиме.

Разумеется, о каком-либо качестве звука говорить сложно, для фонового прослушивания годится, но не более того (скачать тестовый фрагмент, 492 КБ, mp3, 192 Кбит/с, 48 кГц).

В используемой при тестировании версии ПО заблокирована возможность записи звука в FM-режиме с частотой дискретизации 32 кГц, приводившая к заметному уменьшению скорости воспроизведения (решалось запуском режима отложенного просмотра).

Пульт ДУ

Тюнер комплектуется тем же 36-кнопочным пультом, что и большинство моделей компании. Слим-дизайн, стандартные размеры и распределение кнопок по функциональным зонам обеспечивают неплохую эргономику, а мембранная технология защищает от внутреннего загрязнения. Пульт работает от прилагаемой батарейки CR2025 3V.

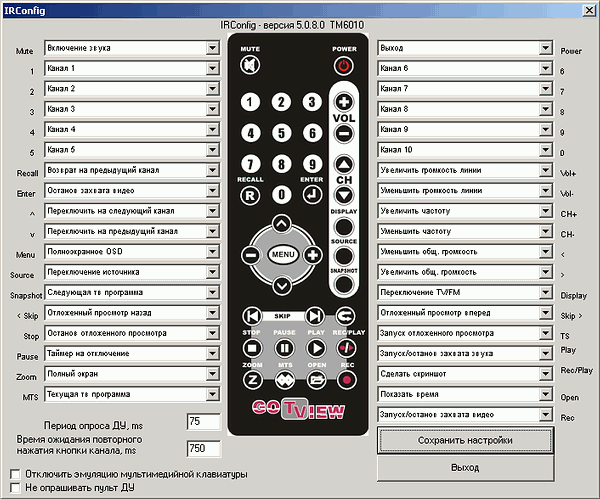

Поддерживается пользовательская настройка кнопок.



Эмуляция мультимедийных клавиатур позволяет использовать пульт в некоторых сторонних приложениях, в число которых входят MS MediaPlayer, Zoom Player, BSPlayer, Winamp и т. д. На случай предотвращения потенциальных конфликтов в настройках предусмотрено отключение этой функции.

Выводы

Плюсы

  • Компактный размер
  • Поддержка всех используемых видео- и аудиостандартов аналогового вещания
  • Хорошее качество приёма в цифровом и аналоговом режимах
  • Декодирование стереозвука в аналоговом TV-режиме
  • Поддержка формата DVB-T
  • Хорошее качество изображения и звука в TV-режиме
  • Поддержка вещания в сеть (HTTP/UDP)
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Настраиваемое программное шумоподавление
  • Поддержка Enhanced Video Renderer (EVR)
  • Поддержка аппаратного деинтерлейсинга
  • Возможность подключения сторонних фильтров Direct Show и DirectX Media Objects как при просмотре, так и при записи
  • Полноценная функция «Картинка-в-картинке» (при наличии второго устройства видеозахвата)
  • Режим Master/Slave (при наличии второго тюнера от GOTVIEW)
  • Многоканальный предварительный просмотр
  • Воспроизведение видео поверх рабочего стола
  • Детектор движения с автоматическим размещением изображений на ftp-сервере
  • Поддержка ТВ-программы с возможностью обновления
  • Возможность отключения компьютера после окончания записи
  • Возможность использования пульта ДУ для работы с другими приложениями
  • Русскоязычный интерфейс
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)

Минусы

  • Монофонический звук в FM-режиме
  • Отсутствие преобразования избражения («растяжения» по горизонтали) при вещании широкоформатного контента в формате 4:3 в случае использования аппаратного деинтерлейсинга
  • Отсутствие поддержки субтитров при работе с цифровыми каналами

GOTVIEW USB 2.0 Hybrid MasterStick является наглядной иллюстрацией удачной экспансии производителя в новый сегмент рынка. Конкурентами этой модели являются Compro VideoMate U2800F и AVerTV Hybrid Volar HX. Недостатки первого описаны выше, второй же, несмотря на лучший по результатам наших исследований приём в аналоговом режиме и поддержку FM-stereo, имеет существенно менее функциональное ПО и большую цену. Таким образом, дальнейшая рыночная судьба новинки беспокойства не вызывает, тюнер наверняка найдёт своих покупателей.

Средняя текущая цена (количество предложений) GOTVIEW USB 2.0 Hybrid MasterStick в московской рознице: Н/Д(0)



Выражаем благодарность компании «GOTVIEW»
за предоставленный на тестирование тюнер

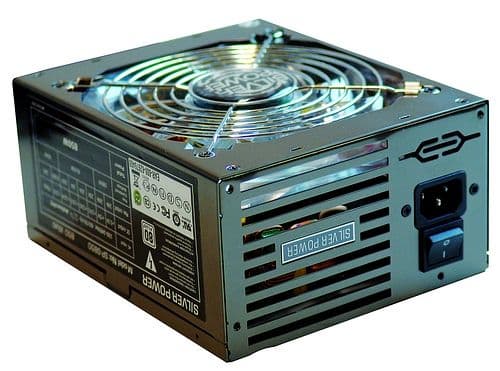

Блок питания для
