Гибридный TV- и FM-тюнер Compro VideoMate U2800F с интерфейсом USB 2.0


Компактность и совместимый с Windows Media Center пульт ДУ



Кто не рискует, рискует еще больше, вот в чем трудность.
Эрика Джонг

Тайваньская компания Compro Technology одной из первых приложила свои усилия к освоению сегмента миниатюрных (Pen Drive Size) компьютерных TV-тюнеров с интерфейсом USB 2.0, появившемуся благодаря уменьшению размеров элементной базы, в частности, появлению полупроводниковых ВЧ-блоков. В короткие по меркам индустрии сроки ассортимент компании пополнился цифровыми, аналоговыми и гибридными моделями этого класса, однако в одном случае удержать наметившееся лидерство не удалось. Первым компактным гибридным USB 2.0 тюнером с поддержкой FM-радио стал AVerTV Hybrid+FM Volar от AVerMedia Technologies Inc. Выпуск этой модели стал своего рода разведкой боем, закрепиться на плацдарме было уготовано AVerTV Volar AX и AVerTV Hybrid Volar HX, полностью сменившим начинку. Более того, устройства с расширенной приёмом FM-радиостанций функциональностью представили и другие производители, в частности, мы уже познакомились с Gigabyte GT-U8000.

Впервые широкой публике тюнер, о котором пойдёт речь, был представлен летом 2007 года, но как это часто бывает, до появления на прилавках магазинов прошло несколько месяцев.

Комплект поставки

Новое оформление коробок, впервые появившееся у тюнеров с интерфейсом PCI-Express, похоже, распространилось на все новинки. От фирменного сочетания белого, синего и оранжевого цветов остался только последний, изрядно добавив визуальной привлекательности.

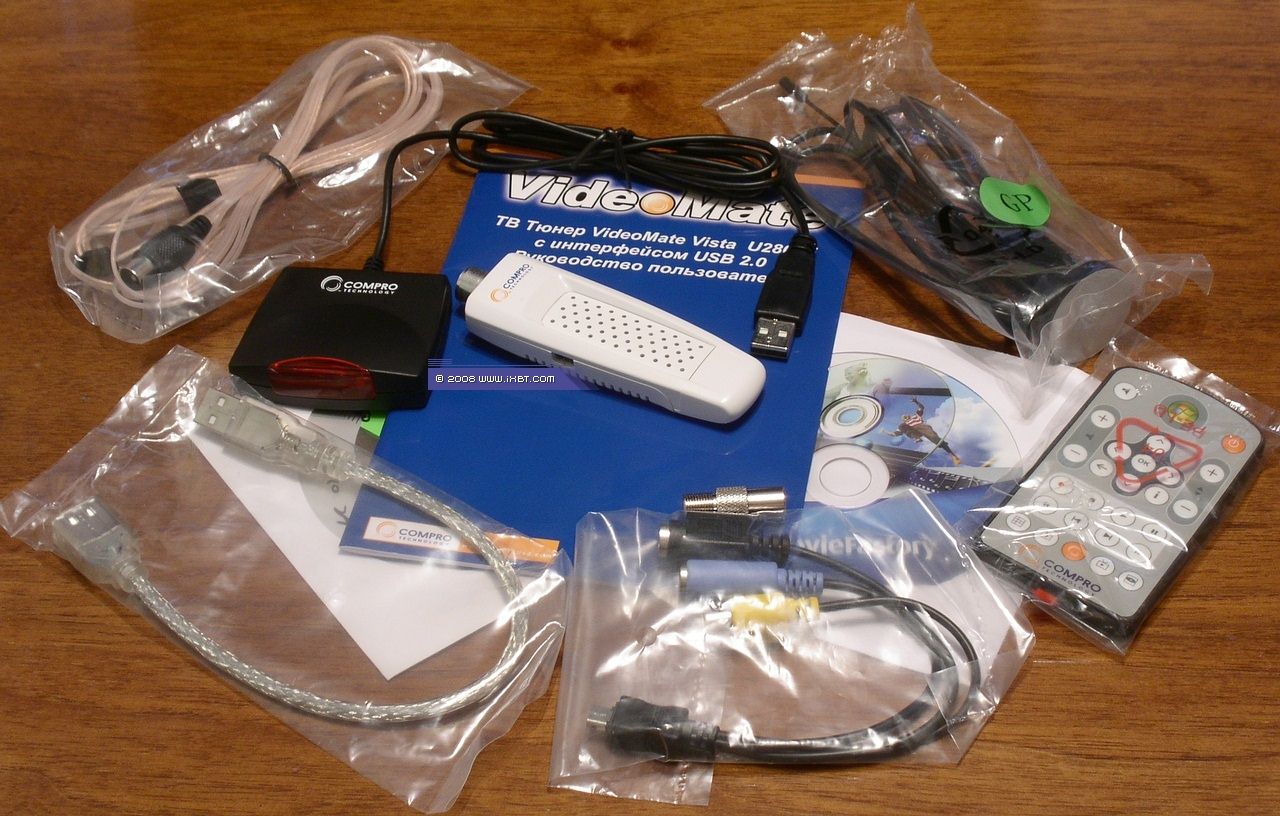

Комплект поставки традиционно для Compro богат, в коробке, несмотря на её компактный размер, находятся:

  • Тюнер
  • Пульт ДУ
  • Внешний USB-датчик пульта ДУ
  • FM-антенна
  • Экранированный удлинительный кабель USB 2.0
  • Переходник для подключения антенны с разъёмом F-Connector
  • Переходник для подключения внешних источников
  • 2 CD с драйверами и программным обеспечением
  • Руководство пользователя (на русском языке)

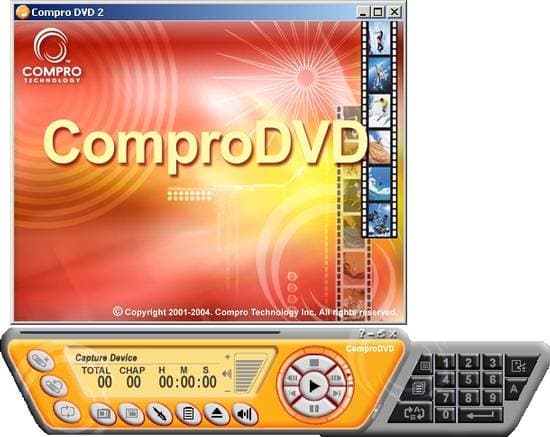

Дополнительное ПО представлено фирменным DVD-проигрывателем ComproDVD 2,

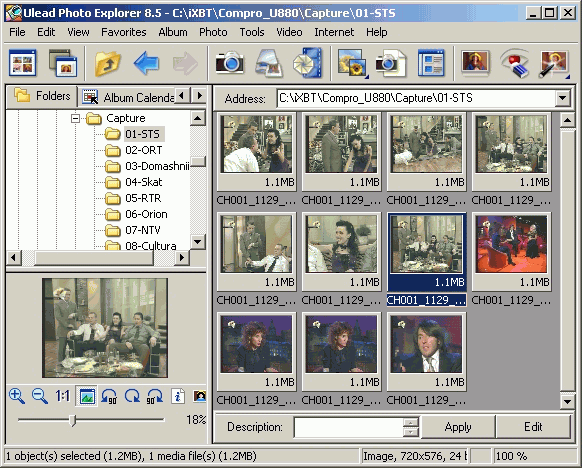

Ulead Photo Explorer 8.5 SE от Ulead Systems

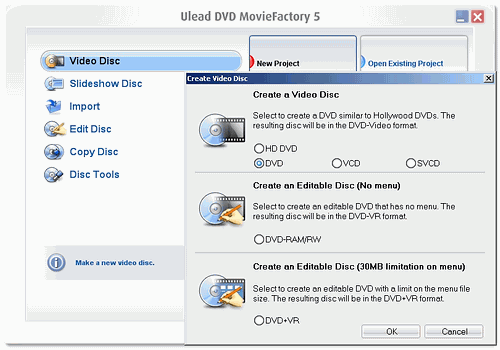

и Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD.

Серийные номера программ указаны на конвертах с дисками.

Конструкция и спецификации

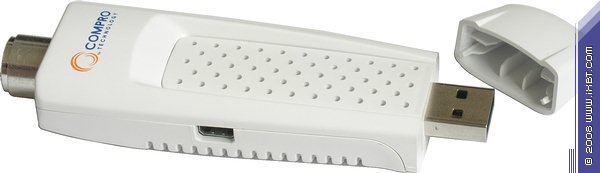

Внешний вид тюнера хорошо иллюстрирует практикуемую инженерами Compro Technology унификацию. Используется общий с VideoMate U500 и VideoMate U890 корпус, отличается только цветовое исполнение (белая вставка, сквозь которую при работе просвечивает синий светодиод, вместо оранжевой и синей у предыдущих моделей).

Размеры устройства составляют 94×32×18 мм.

В отличие от VideoMate U890, U2800F имеет коммутационный разъём в боковой части. Для подключения внешних источников используется переходник с разъёмами S-Video, RCA (композитный видеовход) и mini-jack 3,5 мм (аудиовход).

Один антенный разъём для приёма аналоговых каналов, FM-радиостанций и DVB-T каналов ставит потенциального покупателя перед выбором источника или необходимостью покупки сумматора. От дополнительных хлопот избавлены только пользователи, имеющие возможность приёма во всех режимах на коллективную или индивидуальную антенну. Впрочем, в таких условиях приём FM-радиостанций на одну антенну с телеканалами можно отнести к достоинствам.

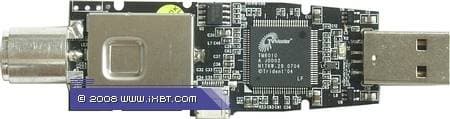

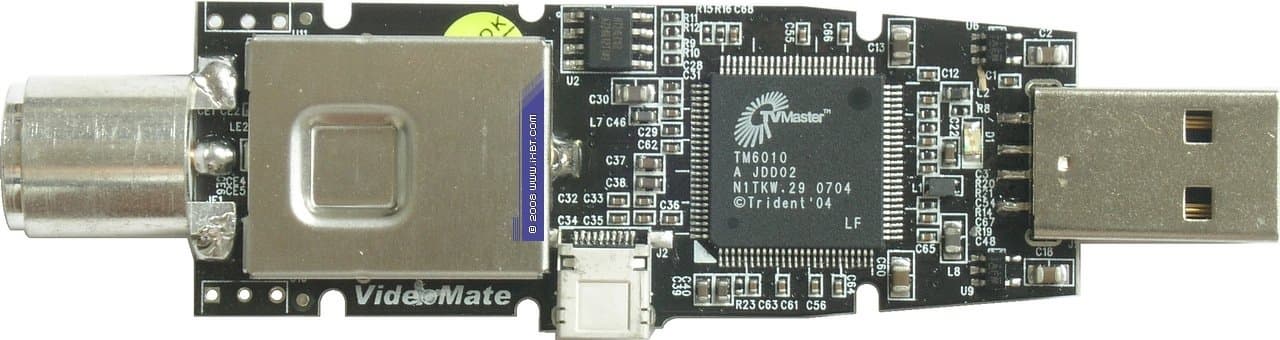

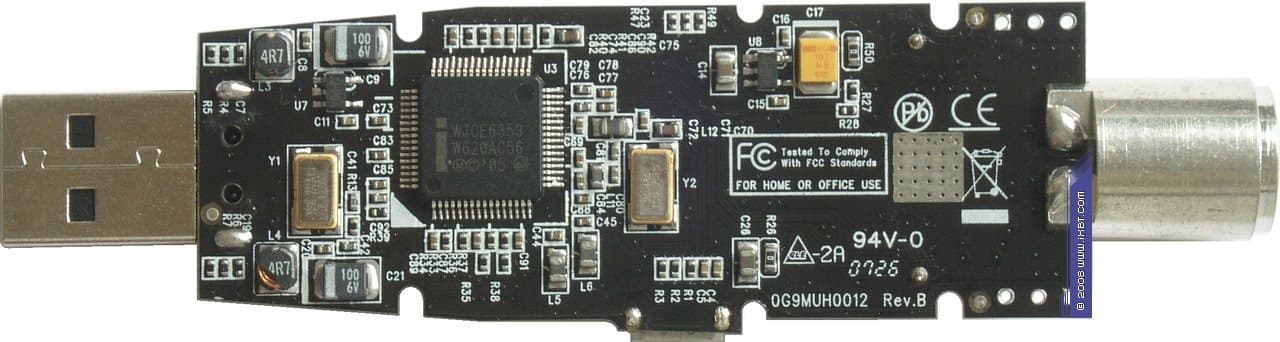

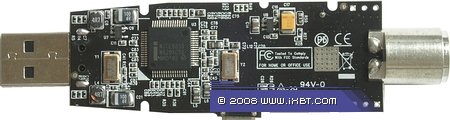

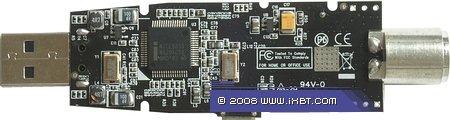

Наконец-то, платам компактных USB 2.0 тюнеров вернули чёрный цвет текстолита, являющийся частью фирменной стилистики компании. Основные микросхемы размещены на обеих сторонах платы.



Для приёма сигнала используется гибридный полупроводниковый ВЧ-блок XC3028ACQ от калифорнийской компании Xceive Inc. Как показывают наши исследования чувствительности, при соблюдении требований производителя к обвязке тюнеры на базе этих приёмников способны демонстрировать неплохую чувствительность. Необходимости в экранирующем кожухе нет, микросхема приёмника имеет собственное экранирование, но нельзя исключать, что такой подход помогает в оптимизации теплообмена.

Чип TV Master TM6010 производства Trident Microsystems, Inc. является первым совмещённым АЦП/USB 2.0 контроллером с поддержкой декодирования стереозвука. Собственно, перед нами классический пример эталонного дизайна, о разработке которого совместными усилиями Xceive и Trident было объявлено ещё в 2006 году.

Работу с цифровым наземным вещанием в формате DVB-T (Digital Video Broadcasting-Terrestrial) обеспечивает COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор Intel CE6353, до перехода в ноябре 2005 года вместе с другими решениями Zarlink Semiconductor Inc в собственность Intel Corporation известный как ZL10353.

Отсутствие ИК-датчиков на плате объясняется наличием в комплекте пульта ДУ с отдельным приёмником, подключаемым к свободному USB разъёму.

Производителем заявлены следующие возможности, обеспечиваемые аппаратной частью и штатным ПО:

  • Поддержка эфирного и кабельного телевидения
  • Поддержка всех стандартов телевизионного аналогового вещания (PAL/SECAM/NTSC)
  • Поддержка декодирования стереозвука в форматах BTSC, EIAJ, NICAM, A2
  • Поддержка цифрового теле- и радиовещания в формате DVB-T
  • Поддержка MPEG2 HDTV (1080i / 720p) в цифровом режиме
  • Приём радиостанций в FM-диапазоне
  • Поддержка MPEG1/2/4 при записи
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Индивидуальная настройка яркости, оттенка, насыщенности, контраста и чёткости для каждого канала
  • Настройка расположения каналов в списке
  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр
  • Вывод изображения на рабочий стол
  • Полноценный режим «Картинка-в-картинке/Картинка-вне-картинки» (Picture-In-Picture, PIP) с поддержкой 5 источников (основное окно, до трёх окон с цифровыми каналами и видеофайл)
  • Захват кадров
  • Разделение на файлы заданного размера при записи

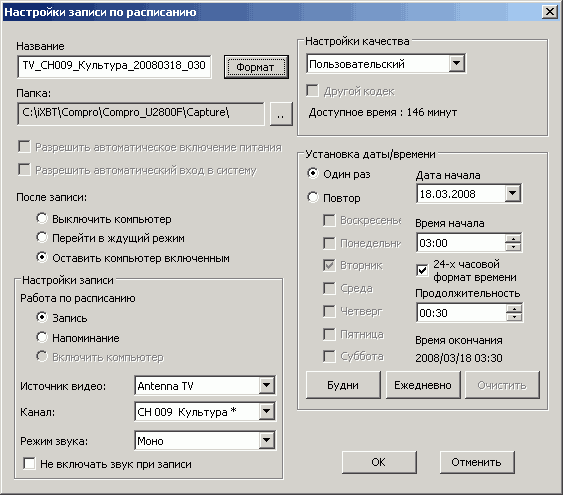

  • Планировщик записи
  • Поддержка энергосберегающих режимов S3/S4
  • Функция непосредственной записи на VCD/DVD Straight-to-Disc
  • Интеграция с планировщиком Windows Media Center
  • Vista Gadget Tool для боковой панели Windows Vista
  • Поддержка Windows XP/MCE 2005/Vista x86/Vista x64

Индекс «F» в названии модели обозначает комплектацию пультом дистанционного управления с полной поддержкой Windows Media Center

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Настройка

Установочный диск имеет одноуровневое меню с возможностью выбора основных и дополнительных компонентов. Прямая запись на оптический диск использует соответствующий модуль программы Ulead DVD MovieFactory, однако установка последней перестала быть обязательной, Ulead Straight-to-Disc-SDK теперь входит в дистрибутив штатной программы ComproDTV, сменившей версию с «тройки» на «четвёрку». При тестировании использовались драйвер версии 1.43.0.53, программа ComproDTV 4.0.0.8 и программа ComproFM версии 2.1.5.9. Несмотря на существование более функциональных бета-версий ComproDTV 4, частые случаи нестабильной работы стали причиной переноса знакомства с ними, что называется, до лучших времён. Пока же ограничимся тем, что предлагает производитель в разделе загрузки официального сайта.

После установки в разделе Sound, video and game controllers диспетчера устройств можно обнаружить VideoMate U2800F.

В системный трей помещаются иконки планировщика и резидентной программы для работы с пультом ДУ, внешний вид которых изменился в новой версии.

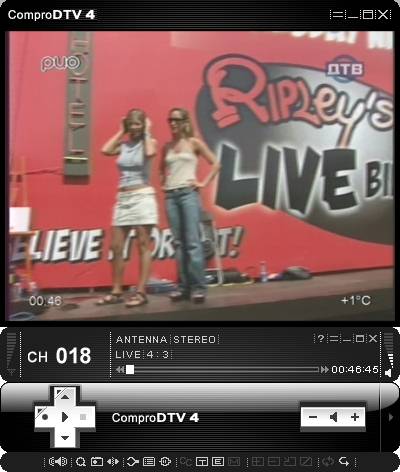

Рекомендованная для использования с VideoMate U2800F версия ComproDTV сохранила знакомую по предыдущим моделям панель интерфейса с радикальным чёрно-белым оформлением.

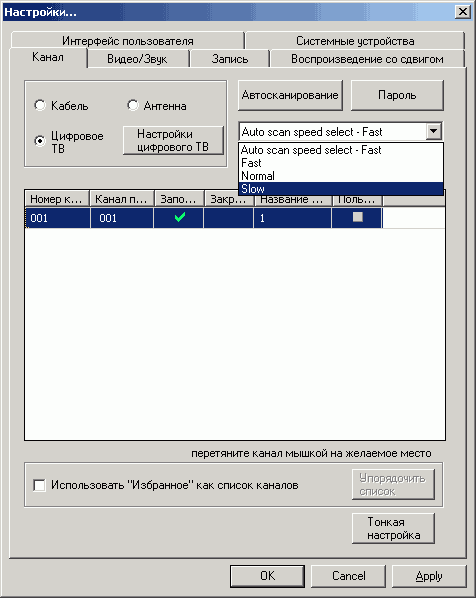

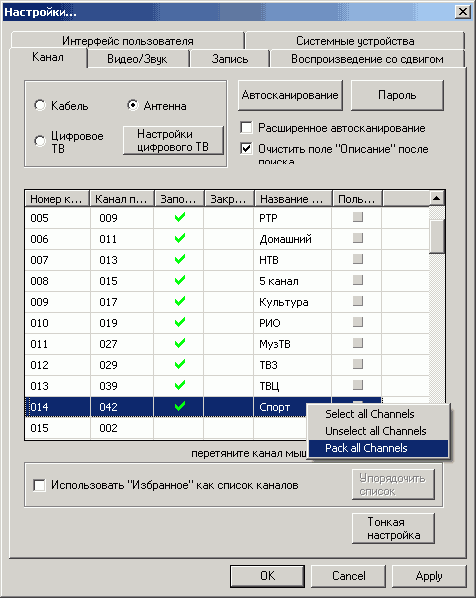

Кнопка Настройки цифрового ТВ в меню Канал позволяет выбрать регион, заданный диапазон (возможен поиск в пределах одной частоты) и полосу пропускания. Сканирование осуществляется в одном из трёх режимов — быстром, нормальном и медленном.

Для каждого канала возможна ручная установка параметров, в том числе, частоты, ширины полосы и значений VPID (Video Program Identification) и APID (Audio Program Identification), использующихся для идентификации станций при передаче нескольких каналов на одной частоте. Доступно ручное добавление/удаление каналов.

Большинство современных полупроводниковых ВЧ-блоков обеспечивают хорошую точность автоматического поиска каналов. U2800F подтвердил это в очередной раз, обеспечив полное совпадение найденных аналоговых каналов с реально существующими. Точнее, обеспечил бы, если бы не исчезнувшая в последних версиях из встроенной таблицы частота 199.25 МГц. Хорошо, что эта проблема легко решается заменой файла 7.ccf, расположенного в Program Files\VideoMate\ComproDTV 4\table на файл от предыдущих версий, например, от представленной на установочной диске ComproDTV 4.0.0.2 (эту операцию следует производить до сканирования, иначе придётся запустить поиск повторно). Опытные пользователи могут воспользоваться фирменной утилитой FreqEdit, предназначенной для редактирования таблиц каналов.

Реализация поиска аналоговых каналов по частоте (чекбокс Расширенное автосканирование) хромает на все конечности со времён нашего первого знакомства (!). При его использовании в список помещаются все частоты с интервалом, соответствующим шагу поиска (0.05, 0.1, 0.25, 0.5 и 1 МГц), умещающиеся в пределах максимально доступных 300 каналов. При этом те каналы, которые, всё-таки, попадают в список, могут существовать в нескольких экземплярах подряд. К сожалению, эта информация до сих пор не стала причиной изменения ситуации.

К сортировке каналов при помощи перетаскивания их с зажатой левой кнопкой мыши добавилась возможность их группировки (Pack all Channels в контекстном меню, вызываемом правой кнопкой).

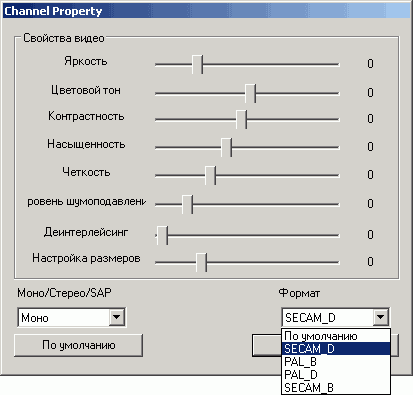

Список индивидуальных настроек (кнопка Пользовательские настройки в столбце справа от названий каналов) для каждого канала включает в себя яркость, цветовой тон, контраст, насыщенность, чёткость, стандарт цветности, формат звука, шумоподавление, деинтерлейсинг и настройку масштабирования, позволяющую избежать краевых артефактов при просмотре. Ползунок, регулирующий степень шумоподавления, отвечает за работу программного алгоритма, выделяющегося среди конкурирующих решений хорошей эффективностью. Большой диапазон индивидуальной настройки деинтерлейсинга является фикцией, заметными можно назвать только отличия между работающим деинтерлейсингом при любой позиции ползунка и его полным отключением. Для цифровых каналов настройки чёткости, шумоподавления и деинтерлейсинга заблокированы.

В наличии 7 фиксированных пользовательских списков избранных каналов без возможности редактирования их названий.

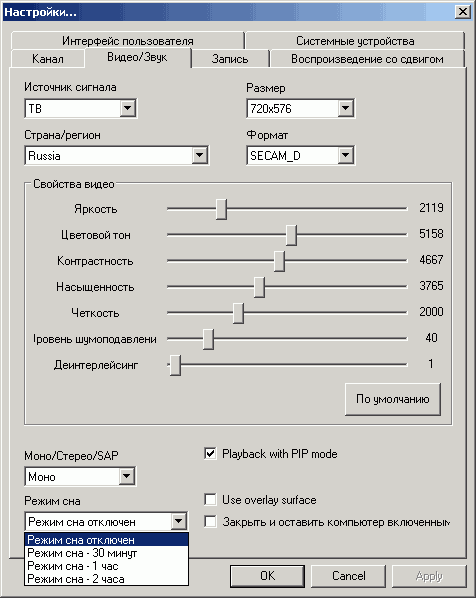

Общие настройки яизображения и звука, относительно которых изменяются индивидуальные, находятся в разделе Видео/Звук. Здесь же можно найти включение/отключение режима воспроизведения видефайлов в отдельном окне, включение/отключение оверлейной поверхности (при отключении используется Video Mixing Renderer) и таймер сна (до 2 часов с интервалом 30 минут).

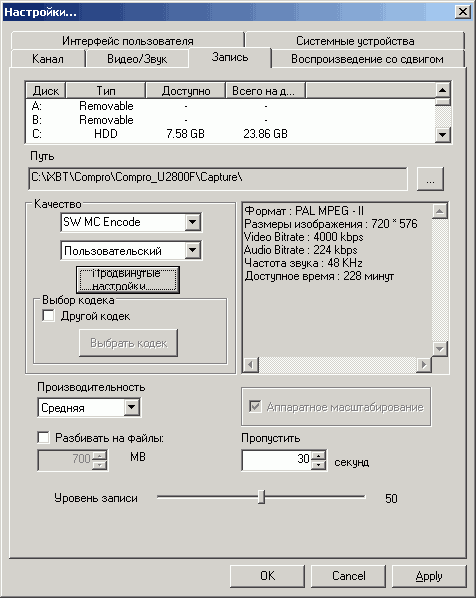

Стандартным форматом записи в аналоговом режиме является MPEG1/2 с доступом к настройкам разрешения, аудио- и видеобитрейта (постоянный и переменный) и частоты дискретизации. Максимальный доступный видеобитрейт составляет 10 Мбит/с, в наличии 4 предустановленных профиля (PAL DVD, PAL 1/4 DVD, PAL VCD и PAL 1/2 DVD) и один пользовательский.

В ComproDTV 4 изменился программный MPEG2-кодек, на смену давно используемому решению от Ulead Systems пришёл кодек от MainConcept. Оснований для беспокойства нет, качество записи от этого как минимум не ухудшилось, скорее, наоборот.

Поддерживается запись сторонними кодеками, установленными в системе (чекбокс Другой кодек), при этом доступны дополнительные настройки. Отметим, что производитель не гарантирует совместимость со всеми существующими кодеками, в частности, отсутствует поддержка MJPEG, Huffyuv и т. д.

В цифровом режиме возможна запись в MPEG2 файл, запись транспортного потока и звуковой дорожки отдельно.

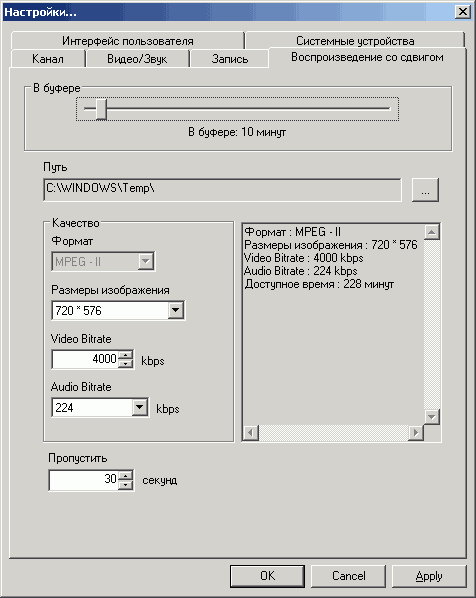

Настройки параметров отложенного просмотра Timeshift (в аналоговом режиме используется MPEG2, в цифровом параметры соответствуют параметрам принимаемого потока) допускают выбор разрешения, аудио- и видеобитрейта, максимальное время буфера, исходя из доступного места на жёстком диске, и интервал пропуска при перемотке.

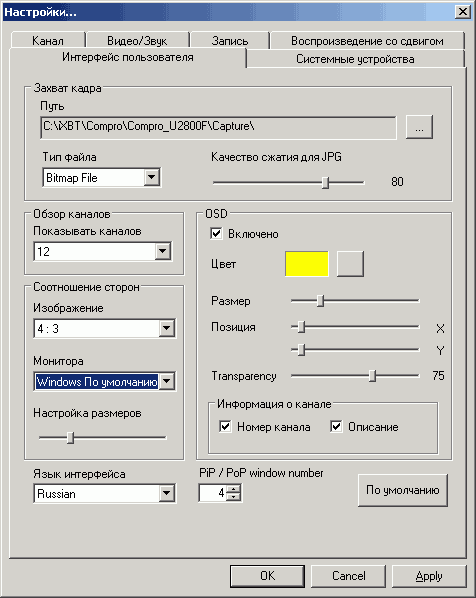

В разделе настроек пользовательского интерфейса можно изменить размер, цвет и расположение экранного меню, настроить масштабирование, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра (12 или 16 каналов). Реализовано несколько вариантов соотношения сторон изображения (4:3, 16:9, 16:10, пользовательское), также доступных в интерфейсной панели, и коррекция пропорций с учётом соотношения сторон монитора — (по умолчанию, 4:3, 5:4, 16:9, 5:3).

Звук передаётся посредством интерфейса.

Традиционно напоминаем, что сэкономить время, потраченное на настройку каналов, при последующих обновлениях программы можно, сохранив файлы channel.bin и chnprop.bin, переехавшие в Документы пользователя\VideoMate\ComproDTV.

Дополнительные возможности

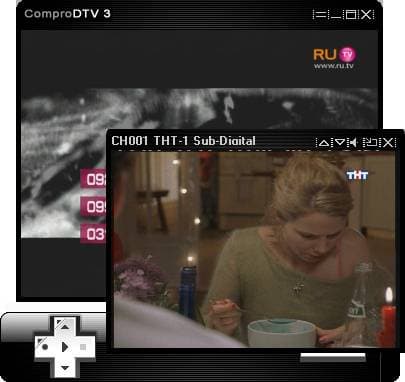

Передача нескольких DVB-T каналов на одной частоте стала причиной реализации многоканального просмотра до 4 программ одновременно (только в цифровом режиме). При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра TimeShift.

При наличии в системе ещё одного тюнера от Compro многоканальный режим полноценно поддерживает это устройство.

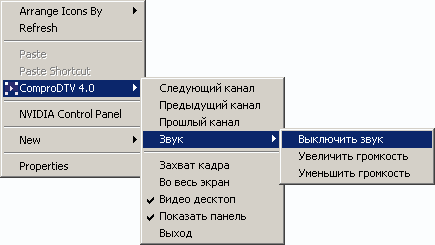

В режиме вывода видеоизображения на поверхность рабочего стола (требует включения оверлейной поверхности в настройках) в системное контекстное меню добавляется соответствующий пункт, что позволяет обойтись без панели управления, значка в системном трее и т. д. Реализована и совместная работа с многоканальным просмотром, при которой один поток выводится на рабочий стол, а остальные отображаются в оконном режиме.

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

Имеется галерея захваченных кадров, без принудительного сохранения временные файлы удаляются.

Как уже говорилось выше, поддерживается захват непосредственно на оптический диск (функция Straight-to-Disc).

Используемый интерфейс не способствует реализации фирменной системы управления питанием компьютера, характерной для некоторых PCI и PCI-Express тюнеров компании. Тем не менее, для выполнения запланированного задания возможен выход из режимов Standby/Hibernate. Соответственно по окончанию задания возможны выключение и переход в ждущий режим. Время от включения до выполнения запланированного задания также настраивается (по умолчанию 5 минут).

Качество

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Индикация уровня DVB-T сигнала предусмотрена в интерфейсе программы.

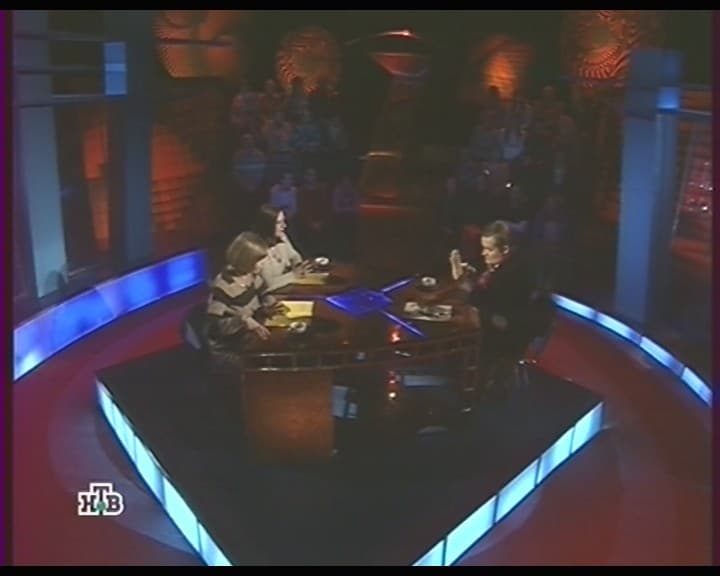

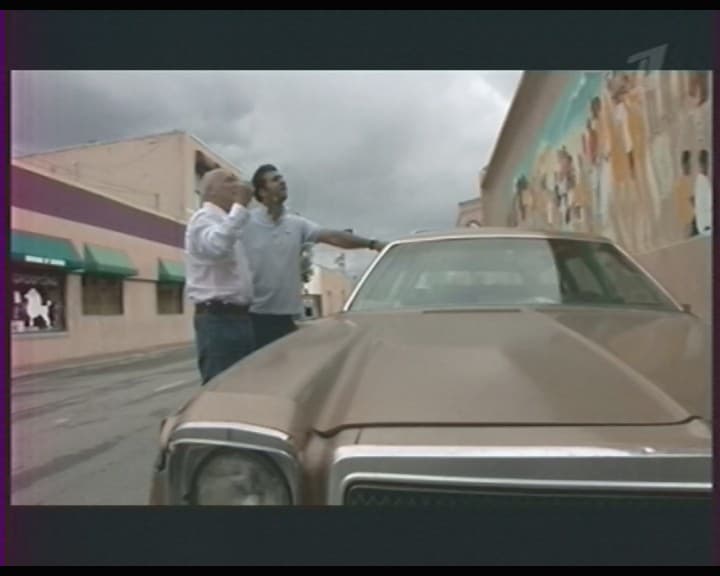

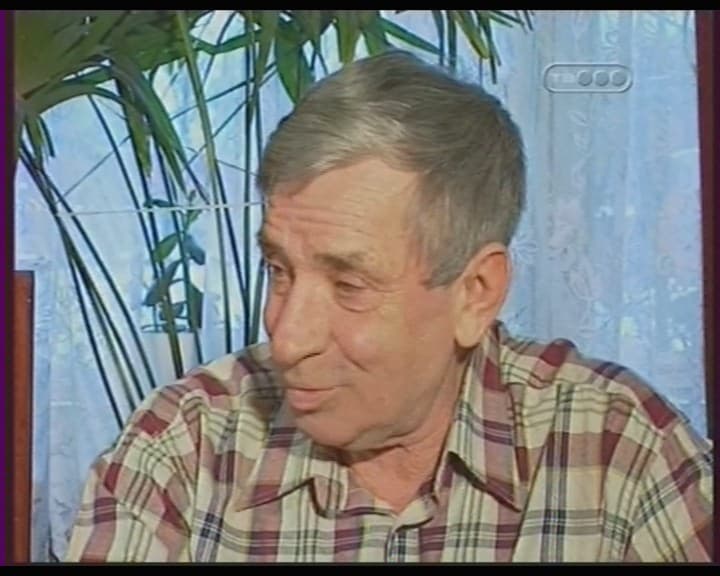

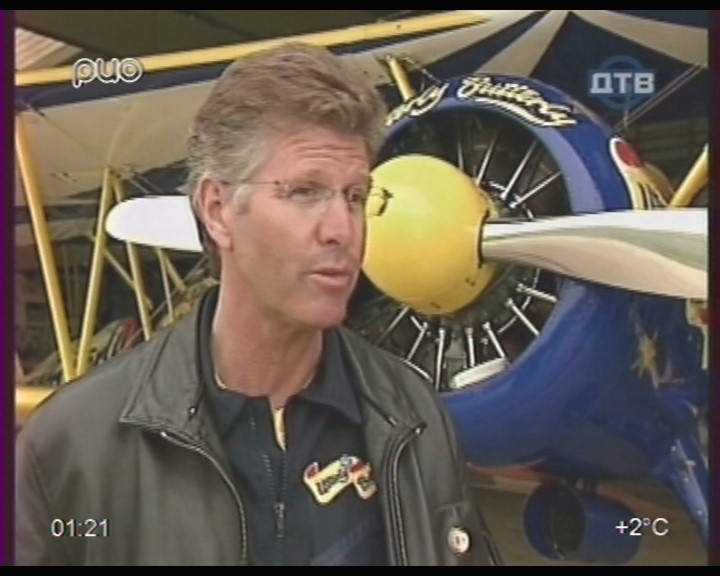

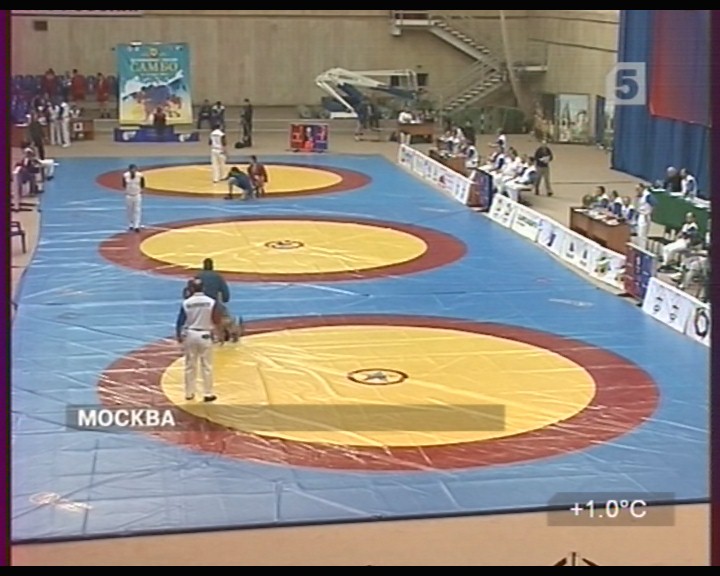

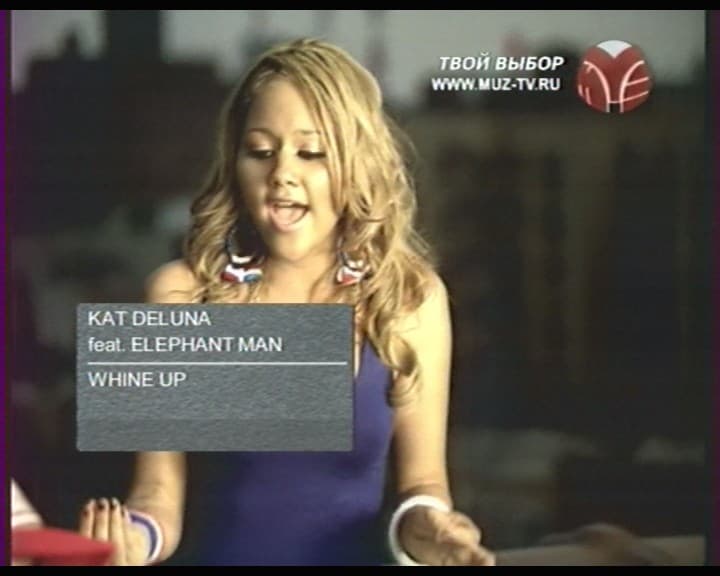

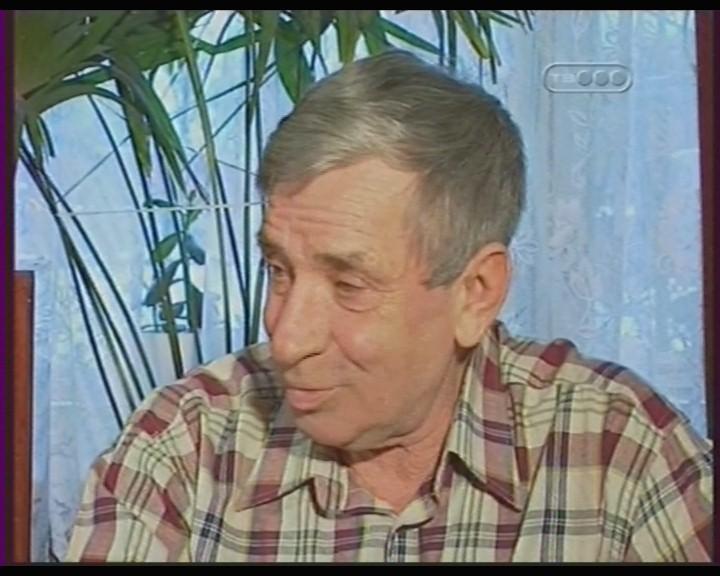

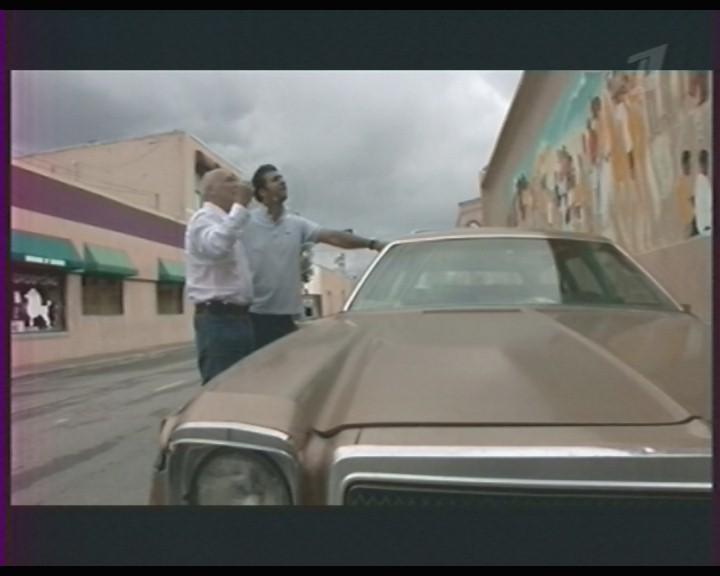

По качеству приёма аналоговых каналов U2800F не выделяется среди тюнеров, оснащённых ВЧ-блоками от Xceive. Впрочем, штатная система шумоподавления при просмотре успешно справляется с негативным влиянием ослабленного сигнала.

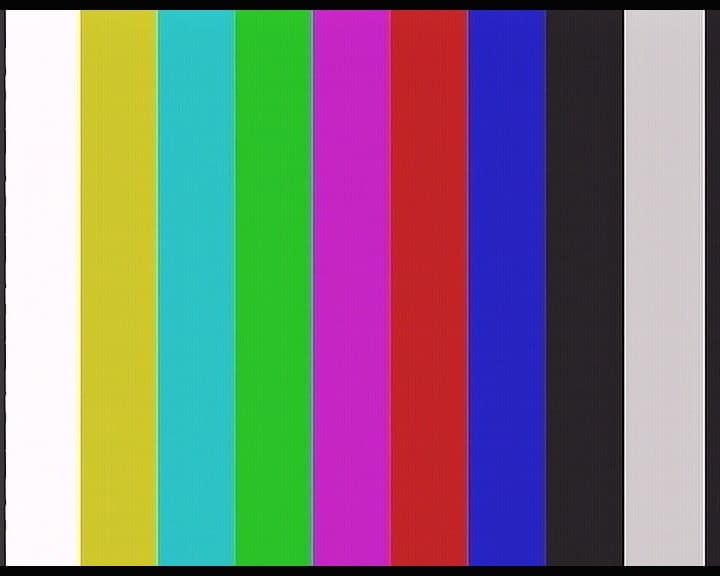

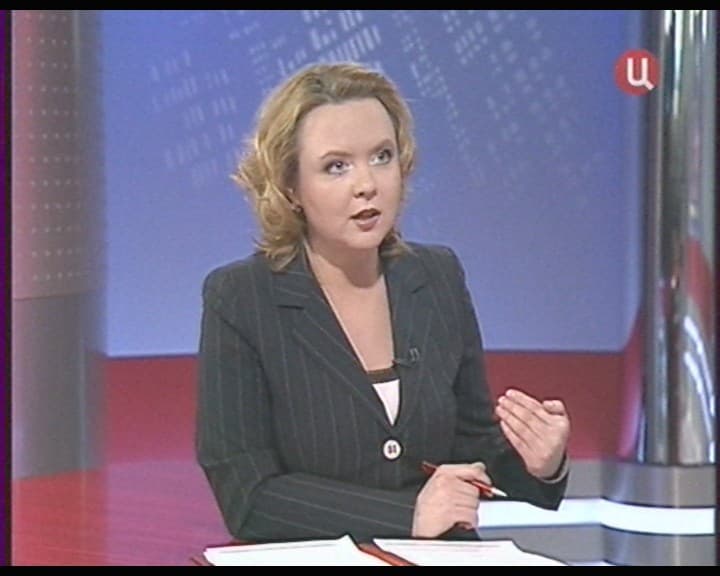

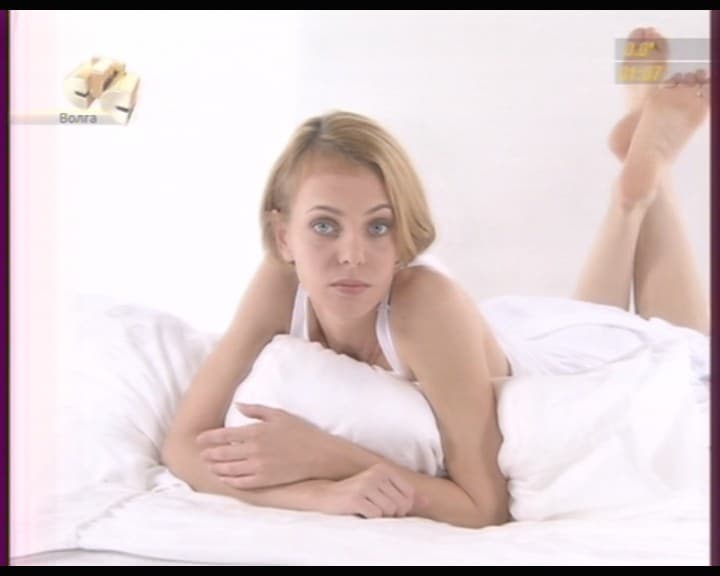

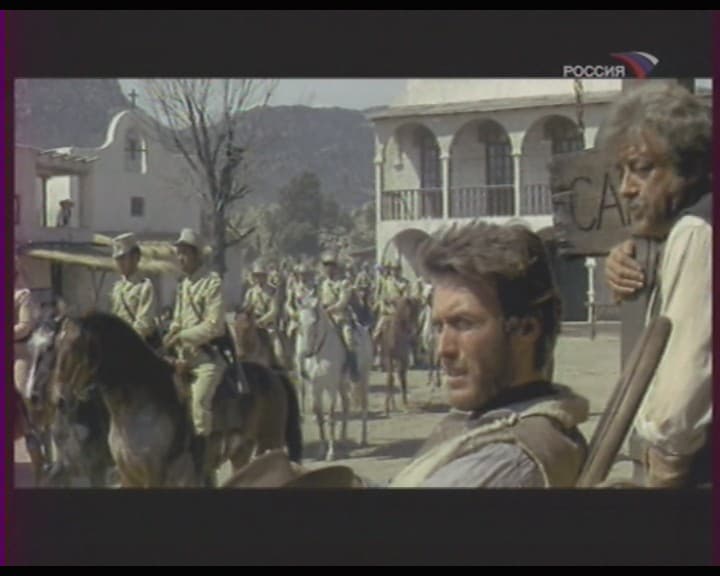

Качество изображения в PAL находится на хорошем уровне (изображение слева), в SECAM АЦП от Trident демонстрируют заметно меньшую цветовую насыщенность (изображение справа).

Однако, как показывает практика, пользователи, незнакомые с другими моделями, дискомфорта обычно не ощущают.

Проблем с работой Timeshift на звуковых картах семейства Creative Audigy в процессе тестирования замечено не было.

Качество звука находится на хорошем уровне.

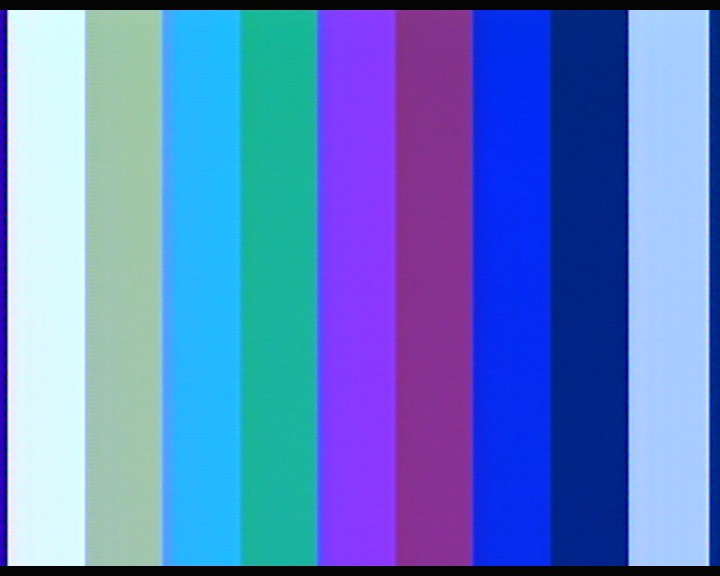

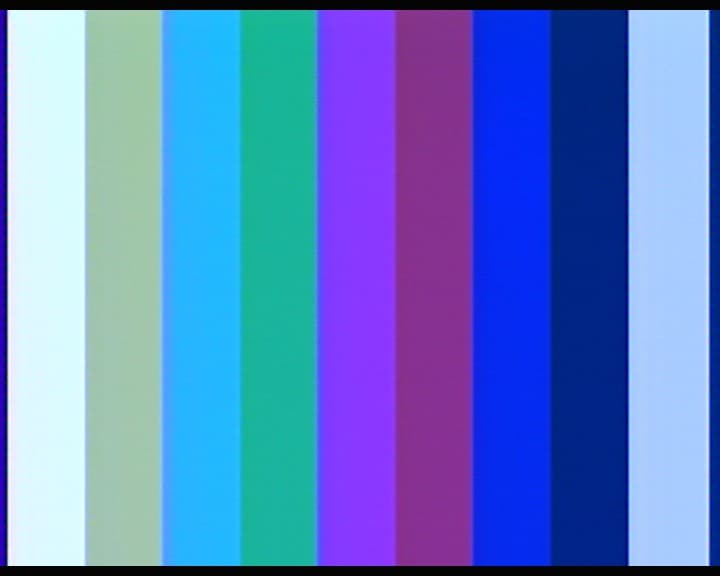

Автоматическое определение стандарта цветности не поддерживается, но, как уже говорилось выше, необходимая настройка для каждого канала в штатном ПО присутствует.

Во время тестирования была замечена небольшая рассинхронизация изображения и звука, исчезающая после переключения канала.

Нагрев корпуса тюнера при работе незначителен, чего нельзя сказать о зоне антенного разъёма. Видимо, таким образом организован отвод тепла от платы.

Поддержка Windows Vista

Compro Technology пополнила ряды производителей, реализовавших программную эмуляцию средств аппаратного сжатия в MPEG2, позволяющую использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Однако отсутствие автоматического определения системы цветности затрудняет такое использование при наличии каналов с разными стандартами.

Отметим существенное увеличение загрузки ЦП в этом режиме по сравнению с использованием штатного ПО (около 15% на тестовой системе).

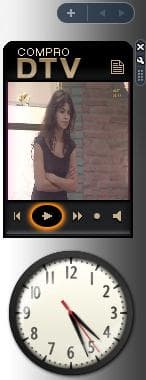

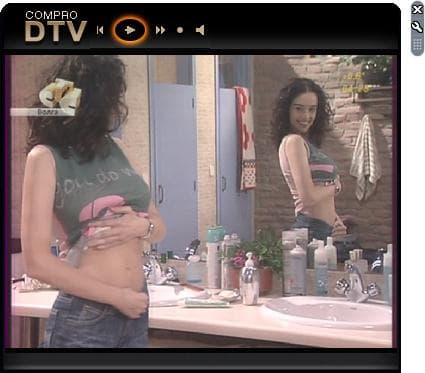

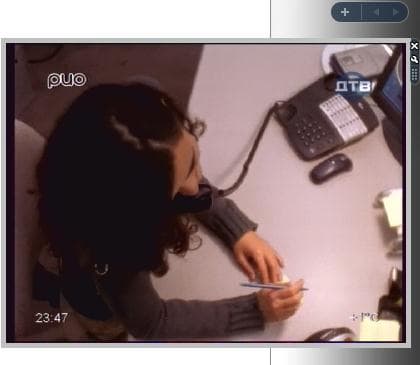

В состав ComproDTV 4 входит Vista Gadget Tool для боковой панели Windows Vista, представляющий собой самостоятельное приложение.

При отделении от панели окно увеличивается.

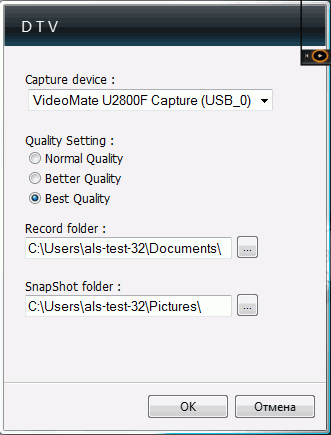

Настройки предельно аскетичны — выбор устройства, один из трёх профилей качества записи и папки для записанных файлов и захвата кадров.

Увы, хорошая идея пока ещё с трудом выдерживает столкновение с реальностью. Во-первых, Vista Gadget Tool не поддерживает Vista x64, во-вторых, для добавления каналов используется только пресловутый поиск по частоте, о работе которого мы уже говорили выше. Зачем было наступать на эти грабли ещё раз вместо обращения к списку каналов основной программы, осталось загадкой.

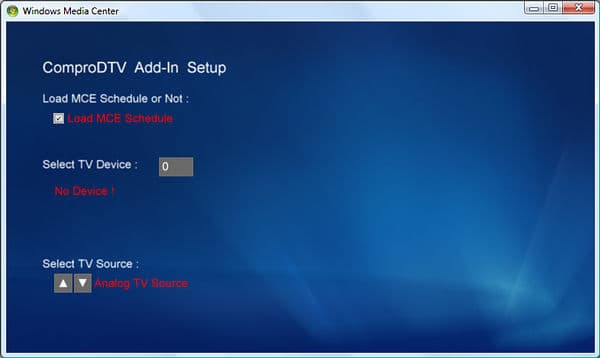

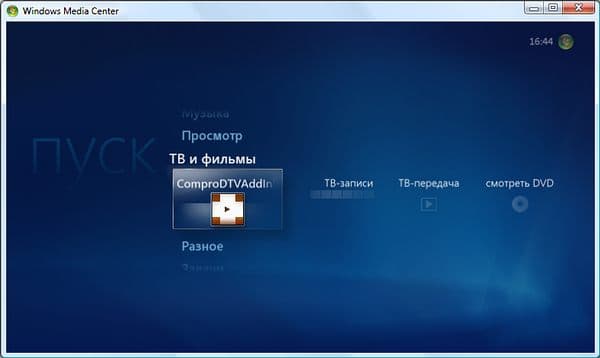

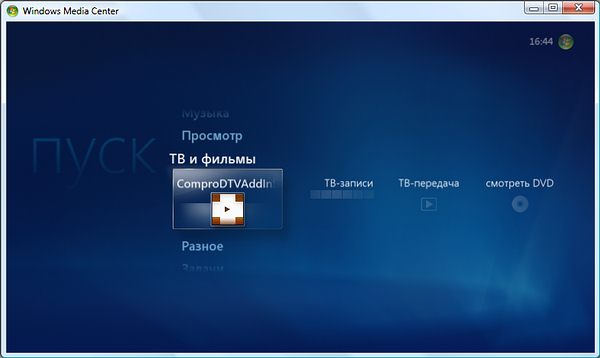

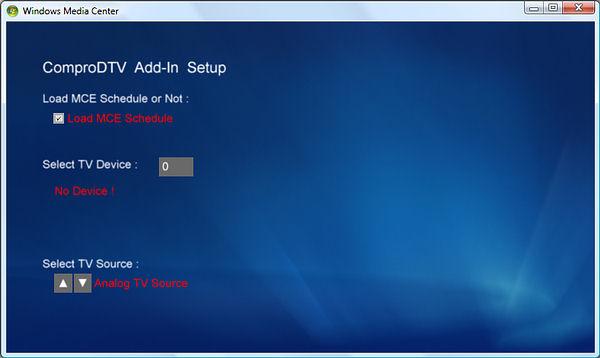

Ещё одной составляющей, улучшающей работу с Windows Vista, должен стать модуль Compro Add-In, расширяющий функциональность Windows Media Center. К сожалению, оценить его работу не получилось, при использовании ComproDTV 4.0.0.2 с установочного диска (версия, представленная на сайте, и несколько (!) доступных на момент тестирования бета-версий интеграцию в Windows Media Center благополучно проигнорировали) удалось добиться только появления соответствующего пункта в настройках Windows Media Center с сообщением о том, что устройство не найдено.



FM-тюнер

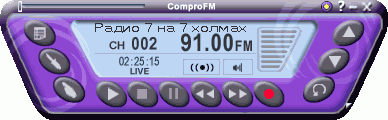

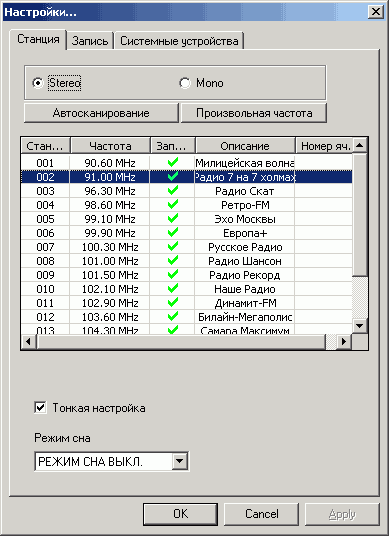

Программа для работы с FM-радио вернулась в меню быстрого вызова, доступного посредством иконки планировщика. Во время запуска TV-приложения при работе Compro FM 2 и наоборот текущая программа закрывается автоматически.

Увеличился шрифт отображения названия радиостанций, появилось переключение каналов при помощи колеса мыши. Просьба добавить возможность сворачивания приложения в иконку привела к курьёзу — минимизации не появилось, но иконка отображается постоянно.

Приятно удивило точное совпадение результатов поиска с реально существующими радиостанциями. Такое встречается нечасто, как правило, редактирование списка требуется в большинстве случаев. Впрочем, ручной ввод частоты также реализован. Традиционно напоминаем, что за настройки станций отвечает файл fmchlist.bin.

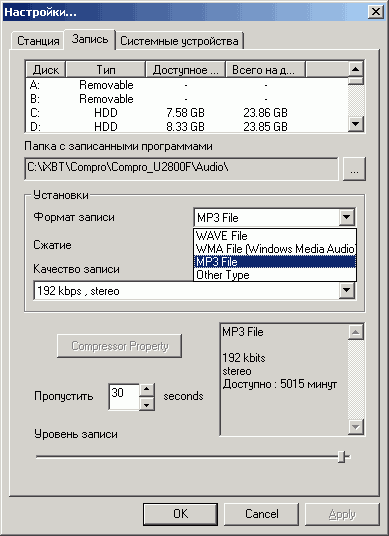

Поддерживается запись в MP3 с максимальным битрейтом 224 Кбит/с при частоте дискретизации 48 кГц.

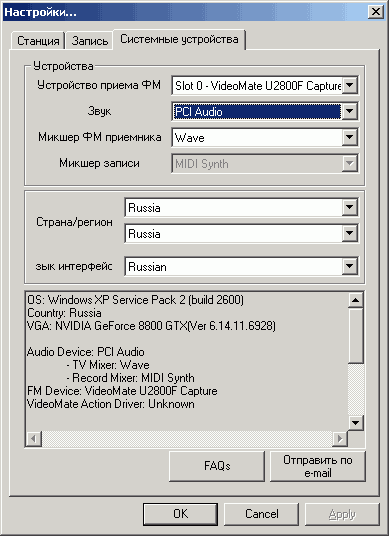

Передача звука по шине требует выбора PCI Audio в качестве звукового устройства.

Качество звука сложно назвать хорошим, для фонового прослушивания годится, но не более того. К тому же, уровень звука явно недостаточен (скачать тестовый фрагмент, 472 КБ, MP3, 192 Кбит/с, 48 кГц).

Пульт ДУ

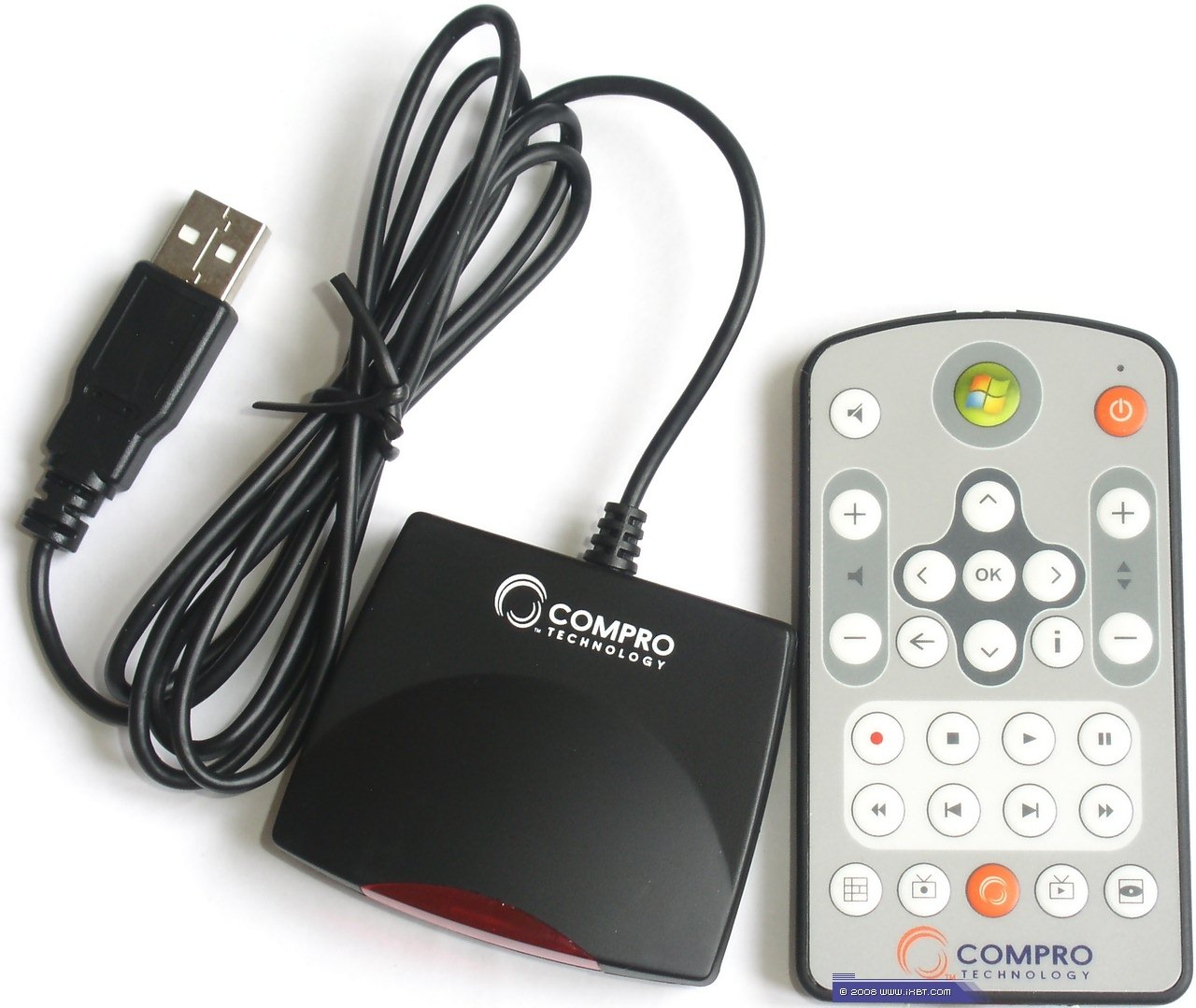

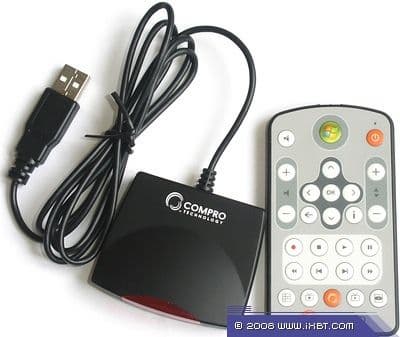

U2800F комплектуется 27-кнопочным пультом в слим-исполнении, представляющим собой независимое устройство. Датчик подключается к USB-разъёму. Пульт эмулирует работу клавиатуры, в частности, впервые появившихся в Windows XP Media Center Edition сочетаний клавиш, специально зарезервированных для этого случая. Реализована не только работа со штатным ПО (в этот раз не поддерживающим настройку кнопок, несмотря на то, что таковая описана в руководстве), но и полноценная поддержка всех вариантов Windows Media Center без дополнительной настройки. Питание от батарейки CR2025 3V (входит в комплект поставки).

Своя ложка дёгтя есть и здесь — подключение отдельного датчика снижает комфорт при использовании тюнера с ноутбуками.

Выводы

Плюсы

  • Поддержка цифрового вещания
  • Поддержка MPEG2 HDTV (1080i / 720p)
  • Поддержка всех используемых видео- и аудиостандартов в аналоговом режиме
  • Поддержка декодирования стереозвука
  • Возможность подключения внешних источников видео- и аудиосигнала
  • Малые габариты и вес
  • Хорошее качество изображения в PAL
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видеопараметров для каждого канала
  • Режим отложенного просмотра Timeshift
  • Возможность настройки пропорций оконного и полноэкранного режима
  • Многоканальный предварительный просмотр
  • Функция «Картинка-в-картинке/Картинка-вне-картинки»
  • Воспроизведение видео поверх рабочего стола с оригинальным управлением
  • Поддержка некоторых сторонних кодеков при записи в аналоговом режиме
  • Функция непосредственной записи на оптический диск Straight-to-Disc
  • Возможность отключения/перехода в спящий режим после окончания записи
  • Компактный пульт ДУ, совместимый с Windows Media Center
  • Поддержка 32- и 64-разрядных версий Windows Vista
  • Русскоязычный интерфейс программы для работы с тюнером
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Проблемы с работой поиска по частоте
  • Небольшое количество поддерживаемых сторонних кодеков
  • Недостаточная цветовая насыщенность в SECAM
  • Низкий уровень в FM-режиме
  • Неудовлетворительная работа дополнительных модулей для Windows Vista
  • Иногда возникающая небольшая рассинхронизация изображения и звука

Появись Compro VideoMate U2800F раньше, его мог ожидать значительно более тёплый приём, но текущая рыночная ситуация сложилась не в его пользу. Volar AX и Volar HX от AVerMedia превосходят U2800F по качеству приёма, изображения и звука, Gigabyte GT-8000 выделяется демократичной стоимостью. Фактически, единственным аргументом в пользу этой модели является отдельный пульт, но станет ли это обстоятельство решающим для большинства потенциальных покупателей, сказать трудно.



Средняя текущая цена (количество предложений) Compro VideoMate U2800F в московской рознице: Н/Д(0)



Выражаем благодарность компании «Compro Technology»
за предоставленный на тестирование тюнер
