Гибридный TV- и FM-тюнер GIGABYTE GT-U8000 с интерфейсом USB 2.0


Производитель системных плат вступает в ценовую войну



Не кладите все яйца в одну корзину.
Народная мудрость

В полном соответствии с замечанием, вынесенным в эпиграф этого обзора, компьютерные TV-тюнеры с логотипами производителей системных плат и видеокарт на коробках не являются редкостью. В нашу лабораторию попадала продукция ASUSTeK Computer и Micro-Star International, а устройства, например, от Leadtek Research Inc. и вовсе являются частыми гостями раздела. Так что, предложение ознакомиться с тюнером от GIGABYTE TECHNOLOGY CO. не удивило, но определённое любопытство вызвало. В настоящее время линейка тюнеров этого производителя насчитывает четыре модели, и если аналоговый GT-PTV-AF и гибридный GT-PTV-TAF с интерфейсом PCI ничем особенным не выделяются, а GT-U7000, предназначенный для работы с цифровым вещанием в формате DVB-T, не особо актуален для российского рынка, то GT-U8000, ставший причиной этого обзора, определённо, заслуживает более детального рассмотрения. Чтобы больше не возвращаться к этой теме, сразу поясним, что индекс «RH» в названии тюнеров от GIGABYTE не относится к их техническим характеристикам и означает лишь соответствие директиве RoHS (Reduction of Hazardous Substances), ограничивающей использование таких веществ, как свинец (Pb), кадмий (Cd), ртуть (Hg), шестивалентный хром (Cr (VI)), бромидные соединения РВВ (polybrominated biphenyls) и РВDE (polybrominated diphenylethers), в электронном оборудовании.

Комплект поставки

Тюнер поставляется в небольшой коробке оригинальной компоновки, внутренняя часть которой представляет собой этакую «раскладушку», в одном отделении которой размещается сам тюнер, в другом — сопутствующие компоненты.

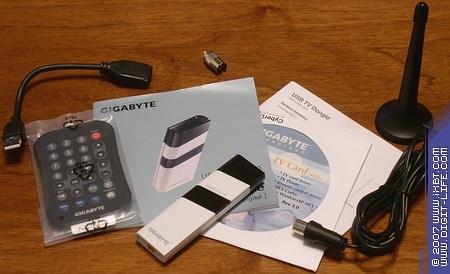

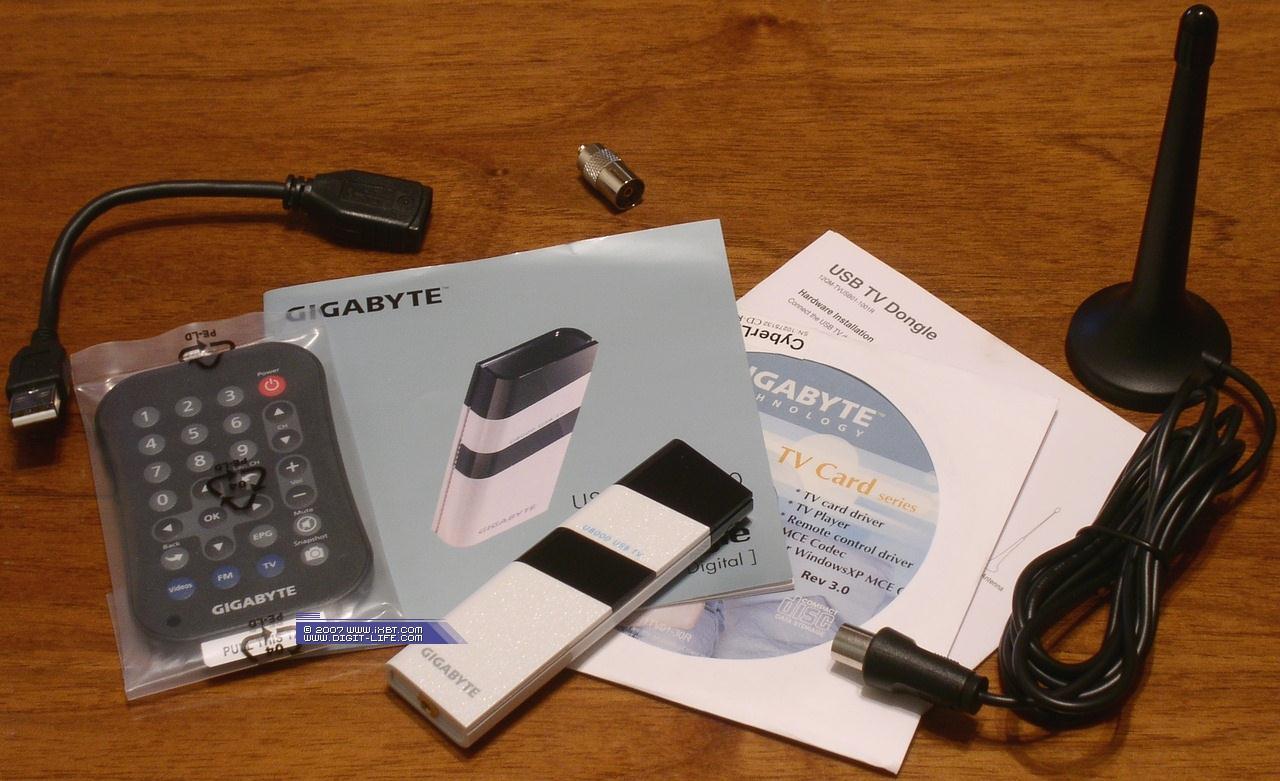

Комплект поставки выглядит следующим образом:

  • Тюнер
  • Пульт ДУ
  • Антенна DVB-T
  • Переходник для подключения антенны с разъёмом IEC
  • Интерфейсный удлинитель
  • Руководство по установке
  • Руководство пользователя
  • CD с драйверами и программным обеспечением

С ролью дополнительного ПО в нашем случае вполне справляется основное, но об этом мы ещё поговорим. Пока обратим внимание на имеющийся на установочном диске программный кодировщик CyberLink Software Encoder, эмулирующий работу средств аппаратного сжатия в MPEG2, что позволяет использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista.

Конструкция и спецификации

GT-U8000 представляет собой компактное устройство класса Pen Drive Size. Несмотря на то, что габариты не позволяют отобрать пальму первенства в области миниатюризации у того же AVerTV Hybrid+FM Volar, благодаря использованию плавных линий в дизайне корпуса, наклонной тёмной вставке, скрывающей ИК-датчик и необычной окраске корпуса (перламутр с отражающими вкраплениями), внешний вид тюнера оставляет приятное впечатление. Этому способствует и не слишком яркий зелёный светодиодный индикатор, расположенный рядом с датчиком.

Компоновка обычна для устройств этого типа — стандартный USB-разъём с непременной крышкой, с одной стороны, и компактный антенный разъём — с другой. Использование для коммутации с IEC-разъёмами (в комплект может входить переходник для подключения антенных кабелей с разъёмом F-Connector) переходника, лишённого кабеля, можно только приветствовать, как показывает практика, лишние звенья в этой цепи могут оказать медвежью услугу. Возможности GT-U8000 не выходят за рамки джентльменского набора:

  • Приём аналогового телевидения всех существующих стандартов (PAL/SECAM/NTSC)
  • Декодирование всех основных стандартов стереозвука (BTSC, EIAJ, A2 и NICAM)
  • Приём цифрового телевидения в формате DVB-T
  • Приём цифровых каналов в движении (определяется стандартом и от конкретного устройства, по сути, не зависит)
  • Дополнительное охлаждение, увеличивающее стабильность в работе и срок службы устройства
  • Поддержка HDTV (для цифрового режима)
  • Пульт ДУ с рабочим расстоянием до 3 метров
  • Поддержка телетекста и EPG
  • Непосредственная запись и запись по расписанию
  • Режим отложенного просмотра Time Shift
  • Захват кадров
  • Воспроизведение видеофайлов средствами штатного ПО
  • Поддержка режимов «Картинка-в-картинке» (PIP) и «Картинка-вне-картинки» (POP) при использовании двух тюнеров
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)
  • Многоязычный интерфейс с поддержкой русского языка

Причины, по которым производитель умалчивает о приёме FM-радиостанций, реализованном в этой модели, остались неизвестными.

Дополнительные возможности, такие как воспроизведение DVD или работа с изображениями, в данном случае являются стандартной составляющей используемой программы, представляющей собой мультимедийный комбайн PowerCinema от CyberLink Corp.

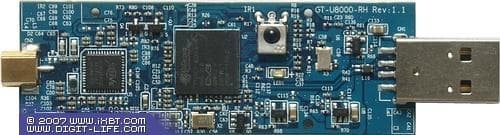

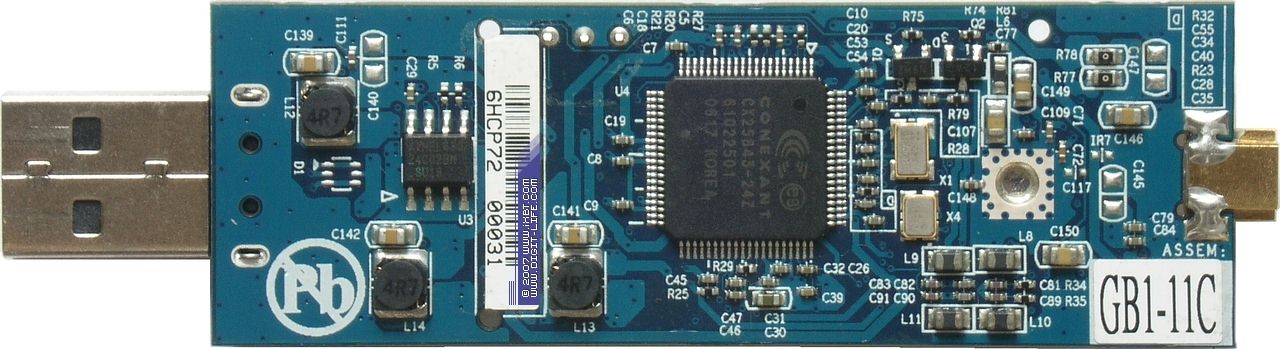

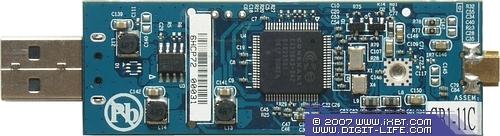

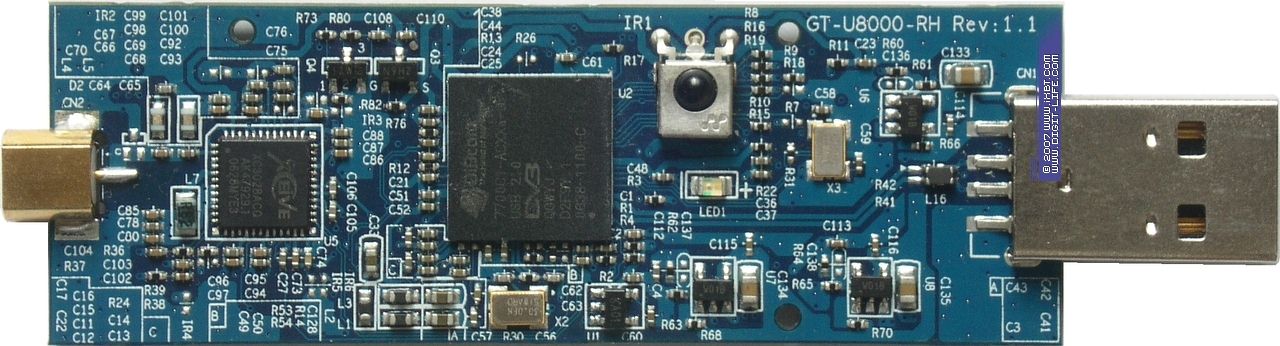

Отсутствие стремления к уменьшению размеров любой ценой позволило обойтись без двухэтажных «бутербродов» AVerTV Hybrid+FM Volar, по сравнению с ним плата GT-U8000 выглядит аскетично.



Впрочем, не обошлось и без разницы в используемой схемотехнике.

Приём сигнала обеспечивает тот же гибридный полупроводниковый ВЧ-блок XC3028ACQ от Xceive Inc., что и у тюнера от AVerMedia.

Совпадает и АЦП, перед нами всё тот же CX25843-24Z производства Conexant Systems, Inc.

Далее, начинаются различия. Вместо отдельных микросхем USB2.0 контроллера и необходимого для работы с DVB-T вещанием COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятора в U8000 используется совмещающий эти функции чип DIB7700, разработанный французской компанией DiBcom. Отметим низкое энергопотребление DIB7700, составляющее, по данным производителя, 300 mW.

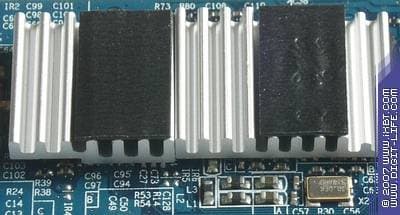

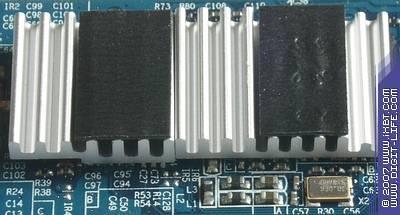

Заявление о дополнительном охлаждении имеет под собой реальную основу в виде двух радиаторов на приёмнике и демодуляторе/контроллере интерфейса.

Сложно сказать, является ли этот фактор определяющим, но нагрев тюнера при работе, действительно, можно считать более чем умеренным.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании



Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенна расположена в районе Хорошево — Мневники г. Москвы, по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. Генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на антенну из комплекта.

Настройка

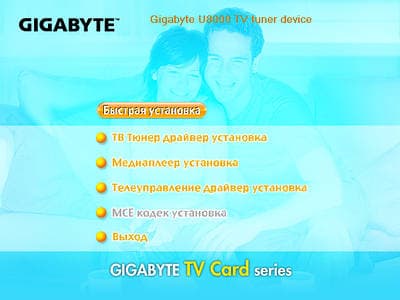

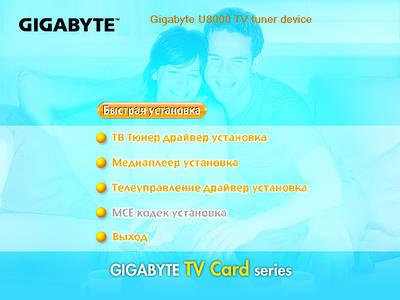

Оболочка установочного диска представляет собой одноуровневое меню. При использовании операционной системы, отличающейся от Windows XP MCE и Vista, пункт, отвечающий за установку CyberLink Software Encoder, неактивен.

Тестирование проводилось с драйверами версии 2.0.1.0 и программой CyberLink PowerCinema 5.0 (5.0.0.2727).

После установки в разделе Sound, video and game controllers диспетчера устройств появляется Gigabyte U8000 TV tuner device.

Compro VideoMate U500 наглядно продемонстрировал организованную при помощи контроллера от DiBcom работу с пультом ДУ в HID-режиме, предоставляющую возможность управления сторонними приложениями. Не стал исключением и GT-U8000, после установки драйвера соответствующие устройства появляются и в разделе Human Interface Devices.

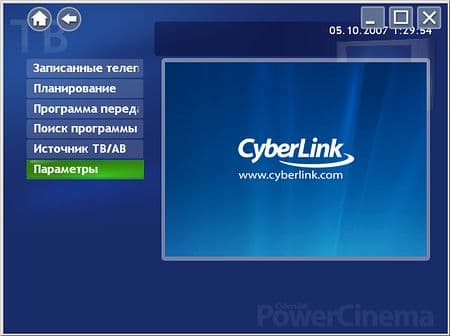

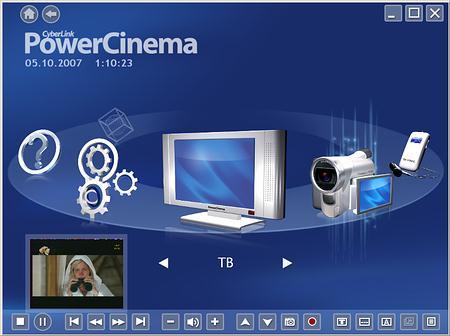

Подробное описание всех возможностей CyberLink PowerCinema 5.0 (впрочем, стандартных для этого класса программ) выходит за рамки этого обзора, поэтому ограничимся настройками, непосредственно относящимися к работе тюнера. Как и многие ориентированные на обычного пользователя мультимедийные оболочки, PowerCinema практически не имеет тонких настроек, к тому же, некоторые опции дублируются в разных разделах.

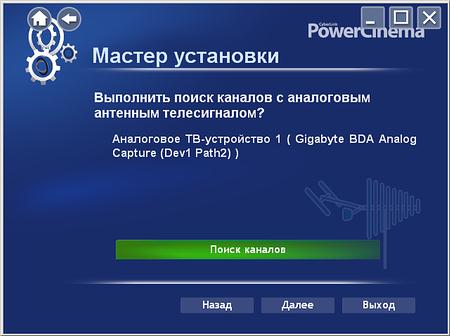

Мастер настройки, появляющийся при первом запуске PowerCinema, позволяет осуществить поиск аналоговых каналов (в антенном или кабельном диапазоне, поиска по частоте программа не имеет), цифровых в формате DVB-T и FM-радиостанций (шаг настройки 0,1 и 0,05 МГц).

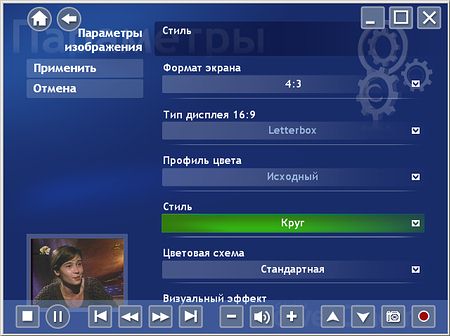

Перевод интерфейса не всегда абсолютно точен, например, в разделе Параметры изображения находятся настройки формата экрана (выбор 16:9 позволяет смотреть 4:3 контент на широкоформатных мониторах с бордюрами без искажения пропорций), типа дисплея и общего визуального оформления интерфейса.

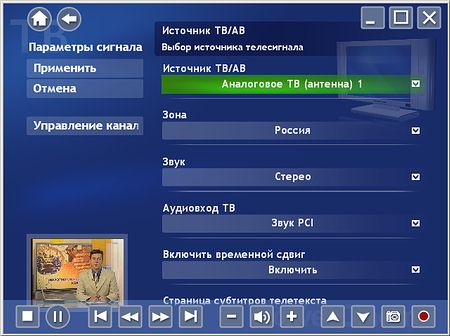

Раздел Параметры сигнала отвечает за выбор региона, моно- или стереозвука в аналоговом режиме, источника (в нашем случае доступна только передача посредством интерфейса) и включение/отключение временного сдвига Time Shift. При работе в этом режиме возможна быстрая перемотка до скорости 4х, при этом перемотка на 2х осуществляется со звуком.

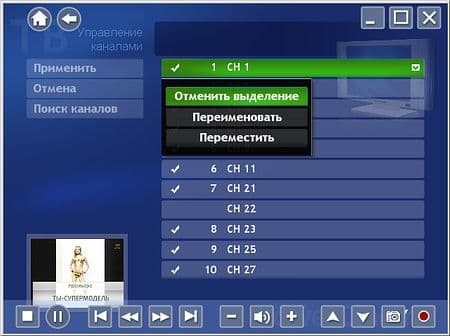

Отсюда же можно вызвать меню управления каналами, помогающее в их переименовании и сортировке списка.

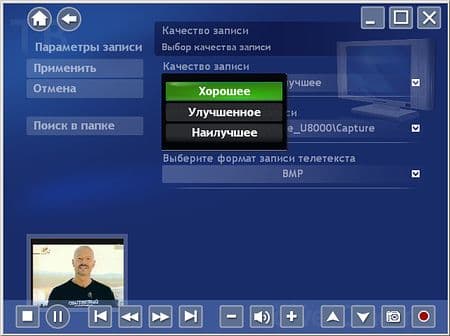

Запись при работе с аналоговым телевидением возможна только в формате MPEG2, для чего используются три профиля — Хорошее, Улучшенное и Наилучшее, они же Good (352×576, 4000 Кбит/с), Better (352×576, 6000 Кбит/с) и Best (720×576, 8000 Кбит/с).

При работе с DVB-T сохраняется только программный поток (Program Stream), возможность записи содержащего дополнительную сервисную информацию транспортного потока (Transport Stream) отсутствует.

Попасть в меню расписания записи можно, например, нажав на «Стоп» в TV-режиме.

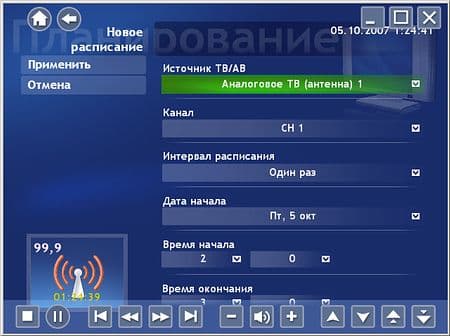

Планировщик (настраиваются только дата и время) поддерживает запись с телевизионных каналов в обоих режимах и с FM-радиостанций. Звук в FM-режиме записывается в формат wma с битрейтом 32, 64 и 128 Кбит/с. После записи программа остаётся запущенной, отключение компьютера после завершения задания не реализовано.

Приятная новость — в PowerCinema 5 отсутствует имевшееся у предыдущей версии ограничение минимального размера окна программы горизонтальным разрешением 640.

Качество

К сожалению, какая-либо индикация уровня DVB-T сигнала не предусмотрена.

Результаты поиска телевизионных каналов в обоих режимах (в региональных настройках выбиралась Россия) оказались ожидаемо хорошими для современного тюнера на базе ВЧ-блока от Xceive.

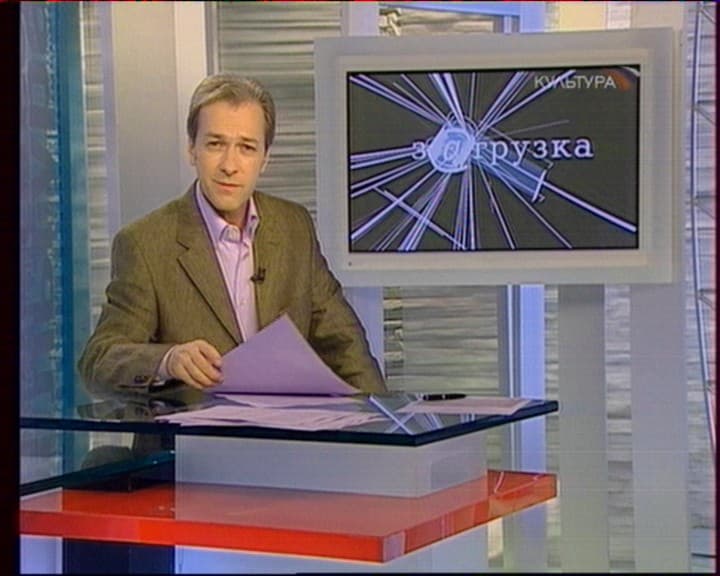

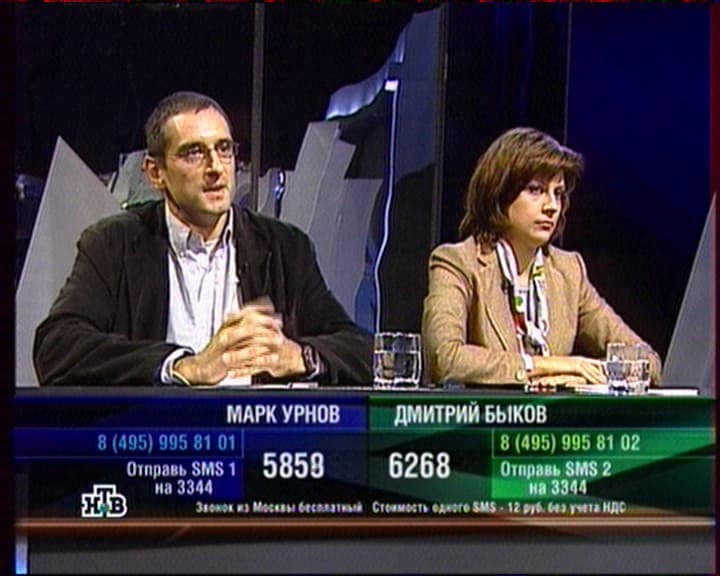

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Индикация уровня DVB-T сигнала не предусмотрена, однако рассинхронизация изображения и звука в процессе тестирования отсутствовала (это касается и работы с аналоговым сигналом). Артефактов MPEG-компрессии и «подтормаживания» изображения, характерных для неустойчивого приёма в цифровом режиме, при тестировании отмечено не было.

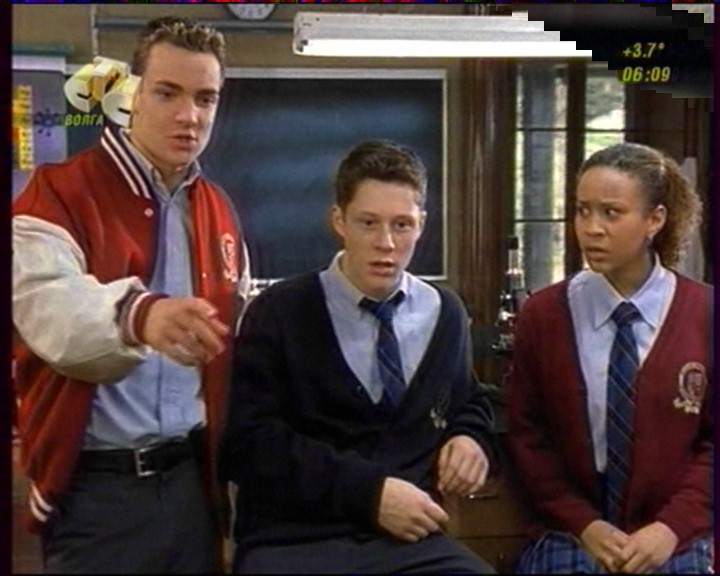

В настройках PowerCinema отсутствует выбор видеорендерера, под Windows XP программа работает в оверлейном режиме. Недостатком это назвать сложно, но в системах с NVIDIA GeForce 8 серии возможны артефакты изображения, характерные для видеокарт этого поколения в этих условиях (правый верхний угол скриншота).

Избежать этого эффекта (повторим, зависящего от видеокарты) можно двумя способами — активацией режима отложенного просмотра либо запуском перед PowerCinema приложения, работающего с оверлеем, например, программного проигрывателя. Под Windows Vista проблемы не возникает.

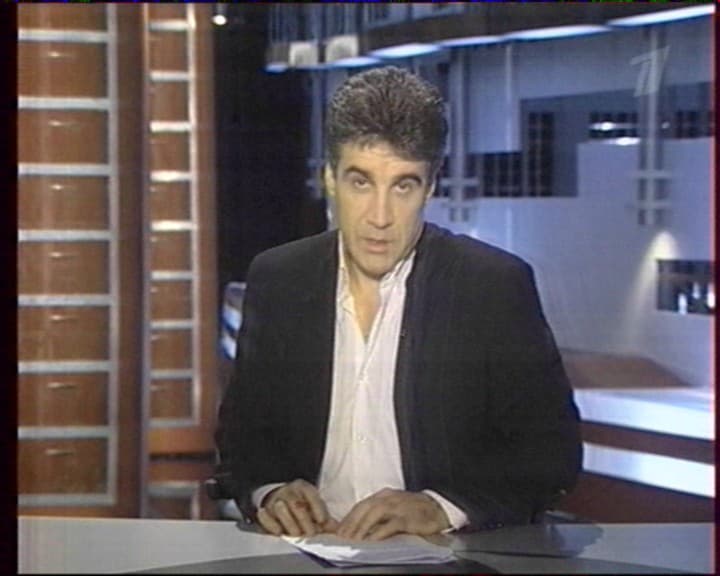

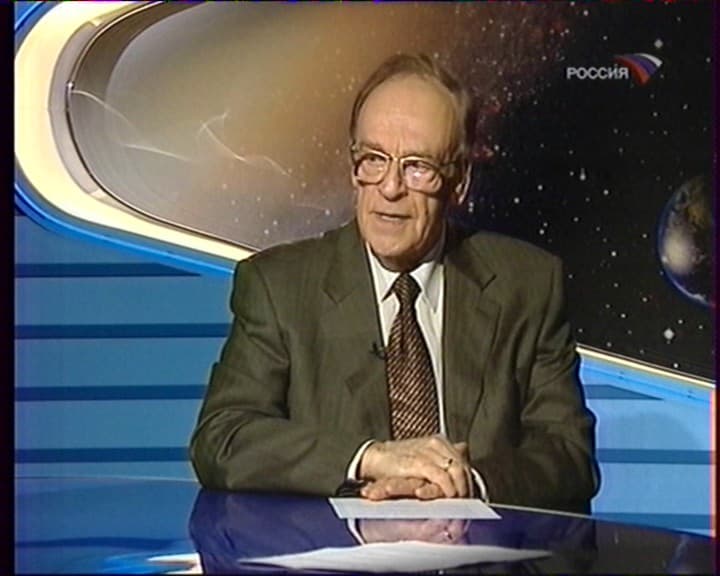

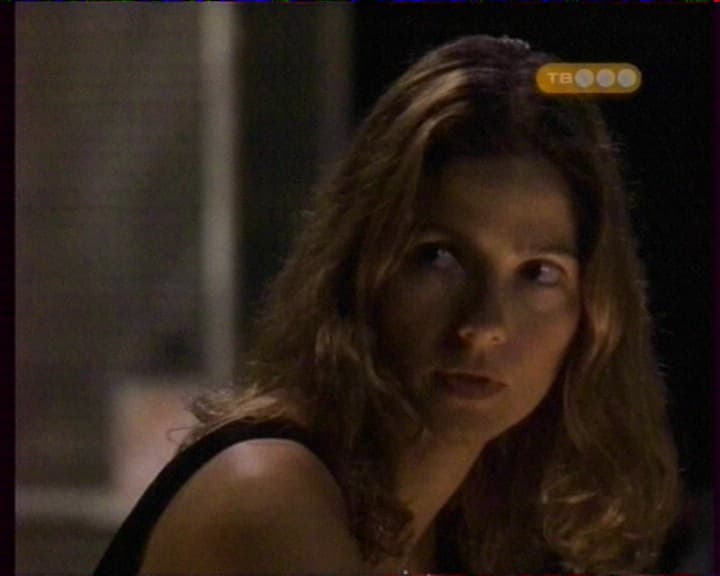

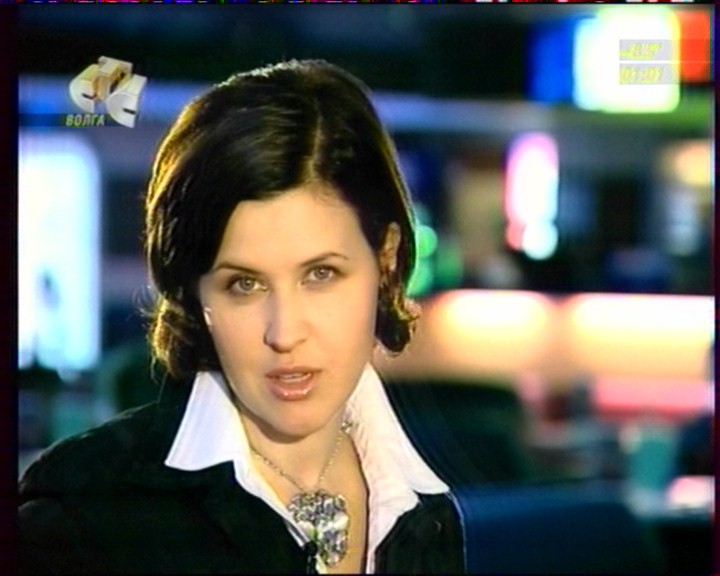

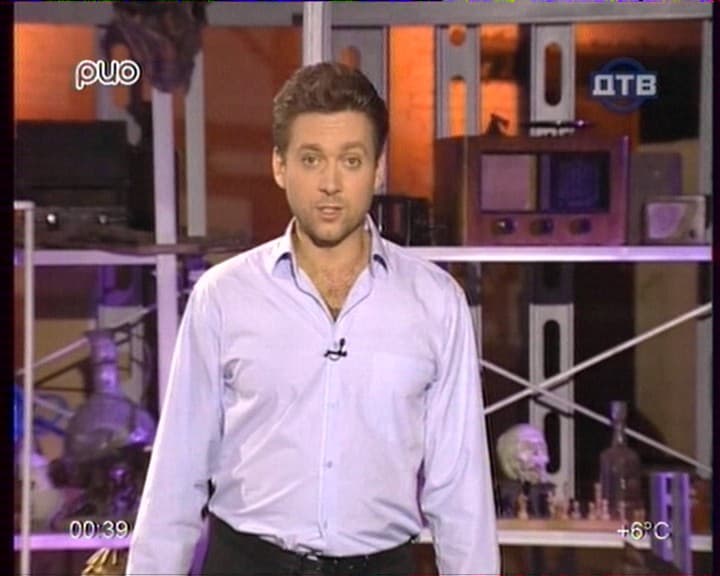

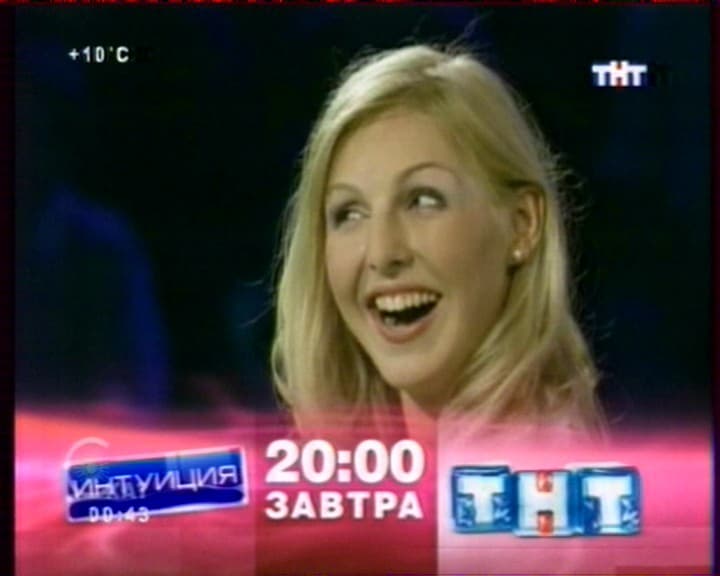

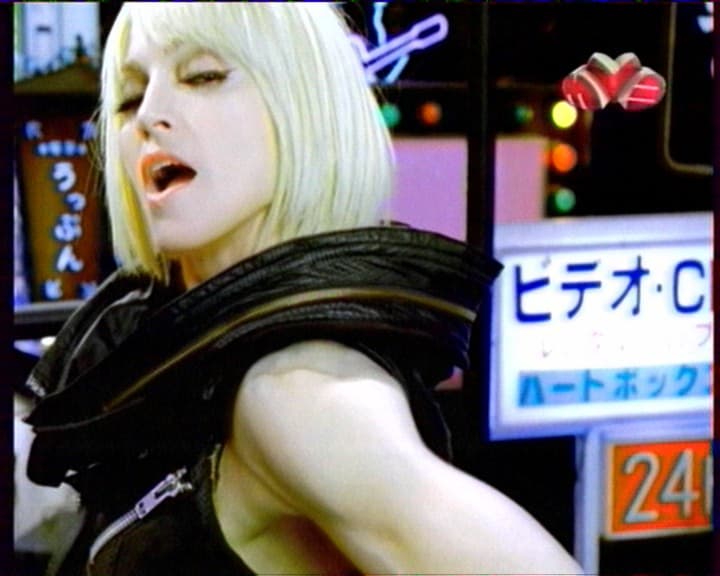

В остальном, тюнер обеспечивает хорошее качество изображения и звука, разве что, яркость по-умолчанию может показаться немного завышенной, что при отсутствии видеонастроек в штатном ПО можно считать определённым неудобством.

Более существенным недостатком для работы в условиях российского вещания является отсутствие в драйвере автоматического определения стандарта цветности (напоминаем, что индивидуальная установка этого параметра для каждого канала не предусмотрена не только в PowerCinema, но и в мультимедийных интерфейсах Windows XP MCE/Windows Vista).

Кроме того, штатное ПО не предоставляет доступа к дополнительным настройкам, в частности, к реализованному в CX25843 трёхполосному эквалайзеру.

Впрочем, желающие могут попробовать альтернативные программы, в частности, ChrisTV. Однако следует учитывать, что текущая версия драйвера не отличается идеальной стабильностью при работе с программами сторонних разработчиков.

FM-тюнер

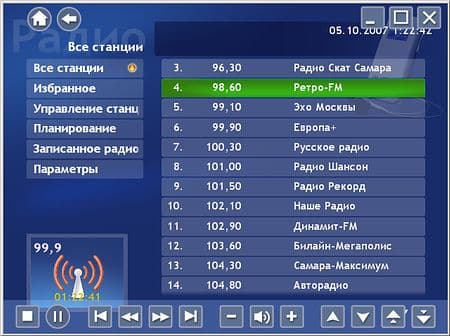

В отличие от результата автоматического поиска телевизионных каналов, количество FM-радиостанций в несколько раз превысило реальное. Выручило обнаруженное в глубине настроек программы меню настройки радиостанций.

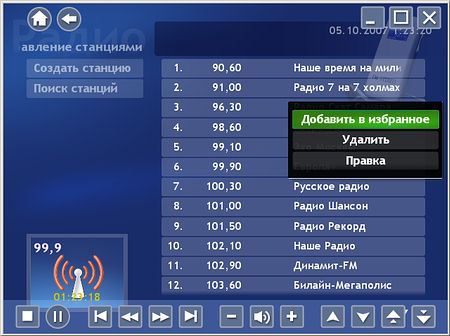

Подраздел Управление станциями позволяет осуществлять удаление, переименование и занесений станций в пользовательский список.

Тюнер продемонстрировал хорошее качество приёма (не стоит забывать о вызванном особенностями коммутации использовании телевизионной антенны) и хорошее качество звука (скачать 20-секундный фрагмент, 358 КБ, wma, 128 Кбит/с, 44 кГц).

Пульт ДУ

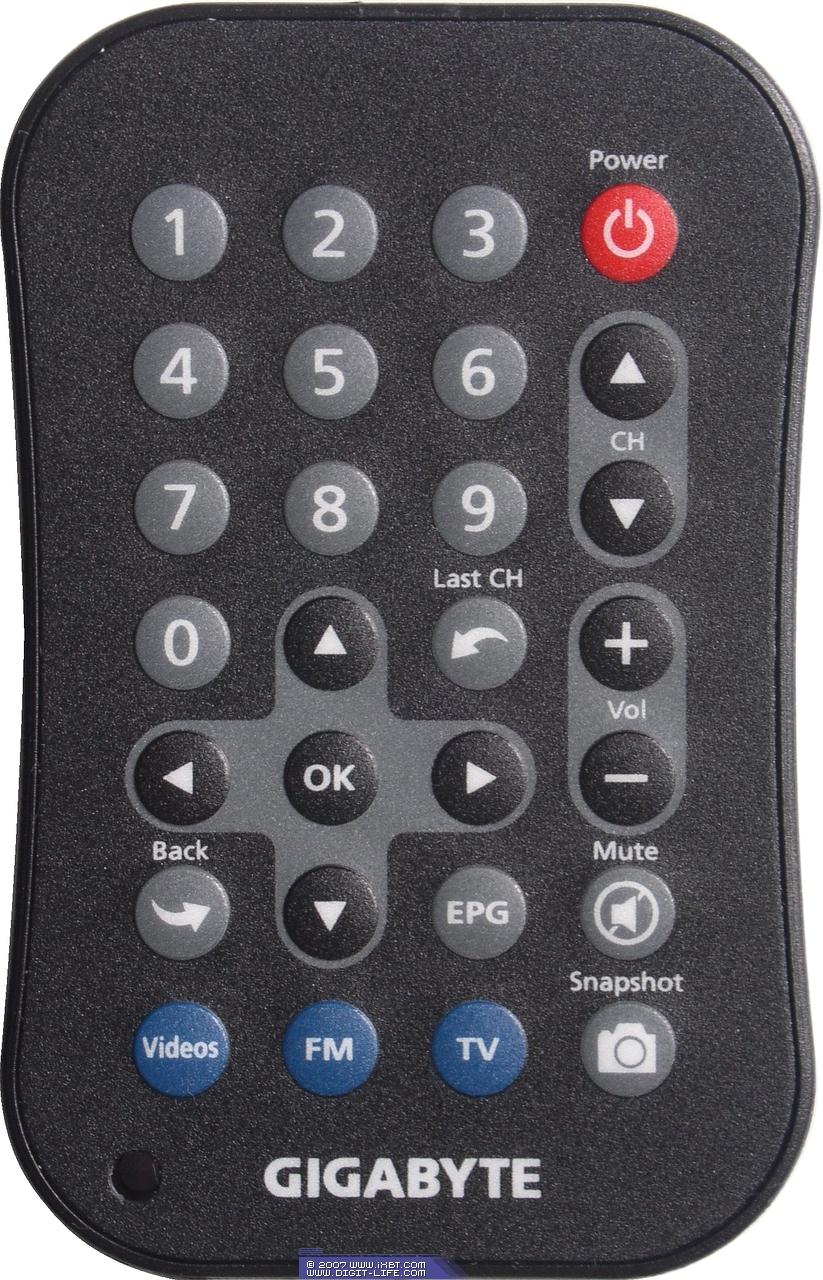

GT-U8000 комплектуется компактным 28-кнопочным пультом, относящимся к так называемому слим-дизайну. В силу небольшого количества кнопок их разделение по цветовым и функциональным зонам хоть и способствует улучшению эргономики, но принципиального значения не имеет. Как уже говорилось выше, связка «тюнер-пульт» может использоваться для управления сторонними программами. Увы, меньшее по сравнению с устройствами дистанционного управления, специально предназначенными для работы с мультимедийными оболочками современных операционных систем, количество кнопок не позволяет говорить о полной поддержке интерфейсов Windows XP MCE и Windows Vista. C другой стороны, многие производители не представляют и таких возможностей.

Несмотря на наличие сервиса U7000RCService.exe, благодаря HID-режиму, дистанционное управление работоспособно и без запуска этого файла.

Питание от прилагаемой батарейки CR2025 3V.

Выводы

Хорошее качество приёма во всех режимах, поддержка FM-радио и декодирования стереозвука, оригинальный внешний вид, низкое энергопотребление и возможность управления сторонним ПО при помощи комплектного пульта ДУ являются вескими доводами в пользу присуждения GIGABYTE GT-U8000 награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Дополнительные возможности программы PowerCinema, не имеющие отношения к работе тюнера, не рассматривались.

Плюсы

  • Поддержка аналогового и цифрового вещания
  • Поддержка всех используемых видео- и аудиостандартов в аналоговом режиме
  • Поддержка декодирования стереозвука
  • Хорошее качество приёма во всех режимах
  • Хорошее качество изображения и звука в TV-режиме
  • Хорошее качество звука в режиме FM-радио
  • Отсутствие необходимости во внешнем питании
  • Наличие пульта ДУ с возможностью управления сторонними приложениями
  • Компактный размер
  • Оригинальный дизайн
  • Поддержка EPG и субтитров
  • Поддержка MPEG2 HDTV (1080i / 720p) в цифровом режиме
  • Режим отложенного просмотра Time Shift
  • Универсальная программа PowerCinema
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)
  • Наличие в комплекте поставки программного кодировщика для работы с мультимедийными интерфейсами Windows MCE/Vista

Минусы

  • Отсутствие возможности подключения внешних источников видео- и аудиосигнала
  • Отсутствие индивидуальной настройки цветности для аналоговых каналов
  • Отсутствие доступа к дополнительным настройкам АЦП в штатном ПО
  • Отсутствие автоматического определения стандарта цветности
  • Отсутствие поддержки сторонних кодеков в штатном ПО
  • Отсутствие возможности отключения/перехода в спящий режим после окончания записи в штатном ПО
  • Отсутствие индикации уровня сигнала при работе с DVB-T

Можно заметить, что функционально GT-8000U является аналогом упомянутого выше AVerTV Hybrid+FM Volar за вычетом возможности захвата с внешних источников. При этом аппаратная часть тюнера находится на хорошем уровне, основная часть недостатков обусловлена недоработками в драйвере (пока ещё существует вероятность, например, реализации автоматического определения стандарта цветности в следующих версиях) и возможностями штатного ПО. Но даже несмотря на это, есть одна, но для многих пользователей определяющая, причина обратить внимание на эту модель — цена. Тюнер дешевле, пожалуй, единственного на российском рынке конкурента от AVerMedia практически в два раза (!). Если бы у нас существовала награда за лучшую покупку, GIGABYTE GT-U8000 стал бы одним из наиболее вероятных претендентов на её получение.



Средняя текущая цена (количество предложений) GIGABYTE GT-U8000 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Alliance Marketing Group»
за предоставленное на тестирование оборудование
