AVerTV Hybrid Volar T2 (H831)

Гибридный TV- и FM-тюнер с интерфейсом USB 2.0 и поддержкой DVB-T2


«Искусство двигать прогресс состоит в том,
чтобы сохранять порядок, осуществляя перемены,
и осуществлять перемены, сохраняя порядок.»


Альфред Уайтхед

Выбор DVB-T2 в качестве федерального стандарта цифрового вещания на территории Российской Федерации застал производителей компьютерных TV-тюнеров врасплох, устройства с поддержкой второй версии требовали разработки и производства с нуля, а рыночные перспективы на тот момент выглядели туманно. Результатом стала фактическая консервация нашего раздела более чем на два года, однако пришло время вернуться к его наполнению. Рассматриваемое ниже по тексту устройство производства тайваньской компании AVerMedia Technologies Inc. поступило в лабораторию раньше, однако программные недоработки, связанные с очередными особенностями национального вещания, поставили перед выбором: описывать ли тюнер, продолжающий серию Volar компактных моделей компании с интерфейсом USB и получивший соответствующее наименование AVerTV Hybrid Volar T2 (внутренний индекс H831), в таком состоянии или помочь с адаптацией программного обеспечения. Нетрудно догадаться о выборе автора; полученный в ходе совместной работы результат — в подробностях далее по тексту.

Комплект поставки

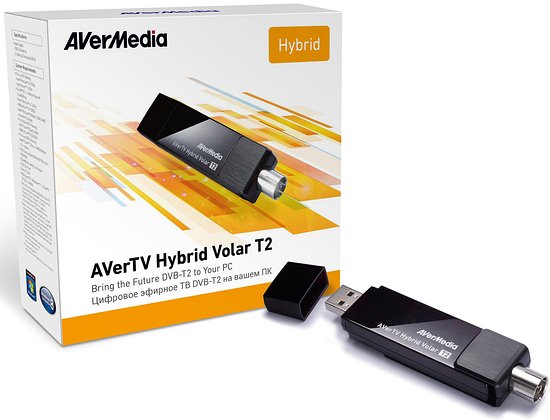

Тестовый экземпляр поставлялся в обычной картонной коробке, поэтому в качестве иллюстрации используем представленное производителем изображение.

Отметим очередное обновление дизайна, к которому в русле отраслевых тенденций так и напрашивается термин «материальный».

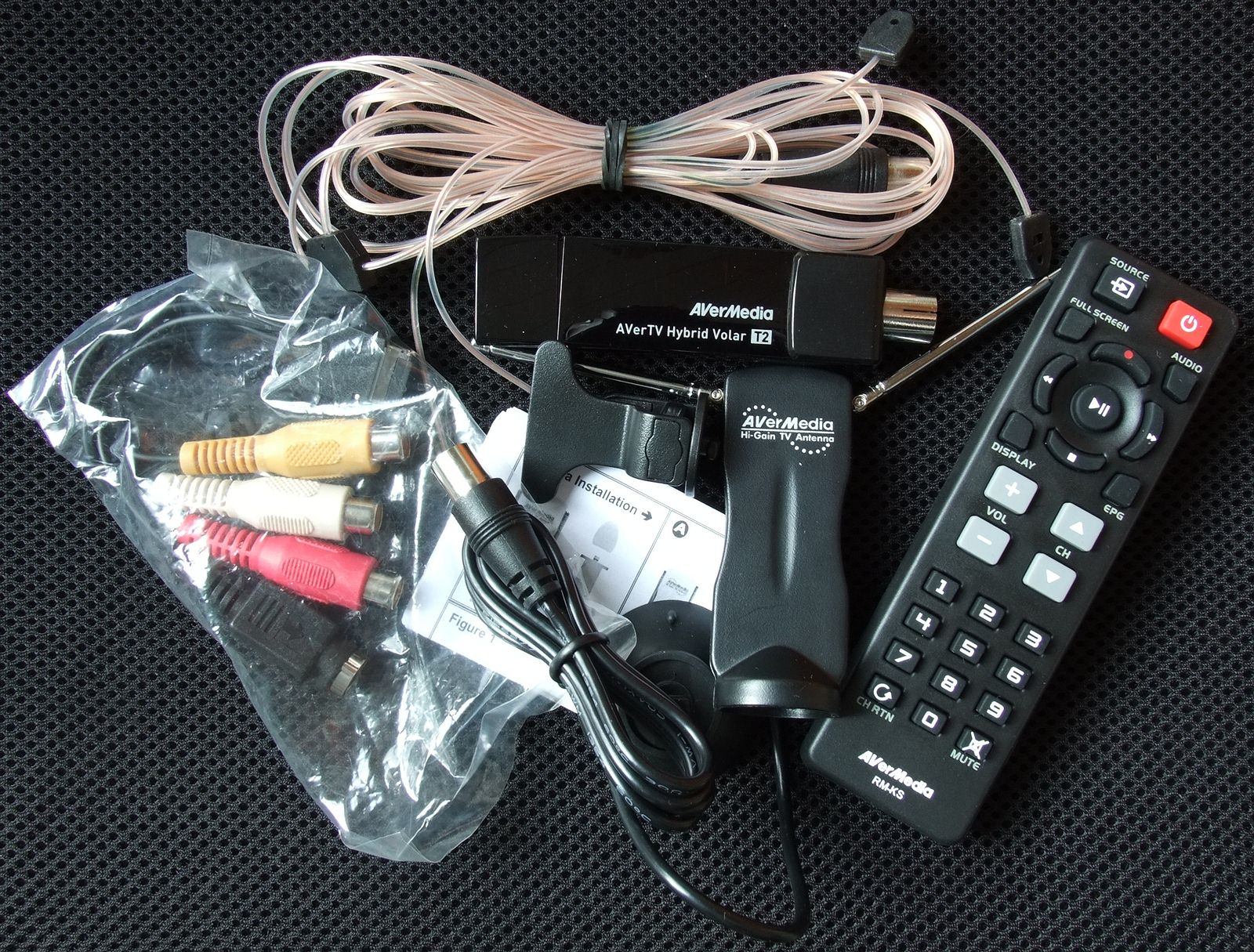

На комплектации тестовый характер не сказался, в комплект поставки входят:

  • тюнер;
  • пульт ДУ;
  • дипольная FM-антенна;
  • фирменная портативная телескопическая антенна для приема цифрового вещания с двумя видами крепления, прищепкой и присоской;
  • краткое руководство по сборке телескопической антенны;
  • переходник для подключения внешних источников (S-Video + RCA-видео + 2 RCA-аудио).

Отсутствием установочных CD даже с устройствами, купленными в рознице, сейчас вряд ли можно удивить.

Конструкция и спецификации

Поддержка DVB-T2 не повлияла на список возможностей устройства и штатного ПО, который составляют:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • поддержка цифрового вещания в формате DVB-T и DVB-T2 (MPEG-2 и H.264);
  • поддержка HDTV в цифровом режиме;
  • поддержка электронной программы передач (EPG);
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG-2/4;
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;
  • настройка кнопок ПДУ;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 16 каналов одновременно;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows XP/Windows Vista/Windows 7/Windows 8 (32- и 64-разрядных версий).

Единственный представитель четвертого после AVerTV Hybrid Volar HD поколения «наладонных», а именно так переводится «Volar», TV-тюнеров AVerMedia получил очередное изменение внешнего вида.

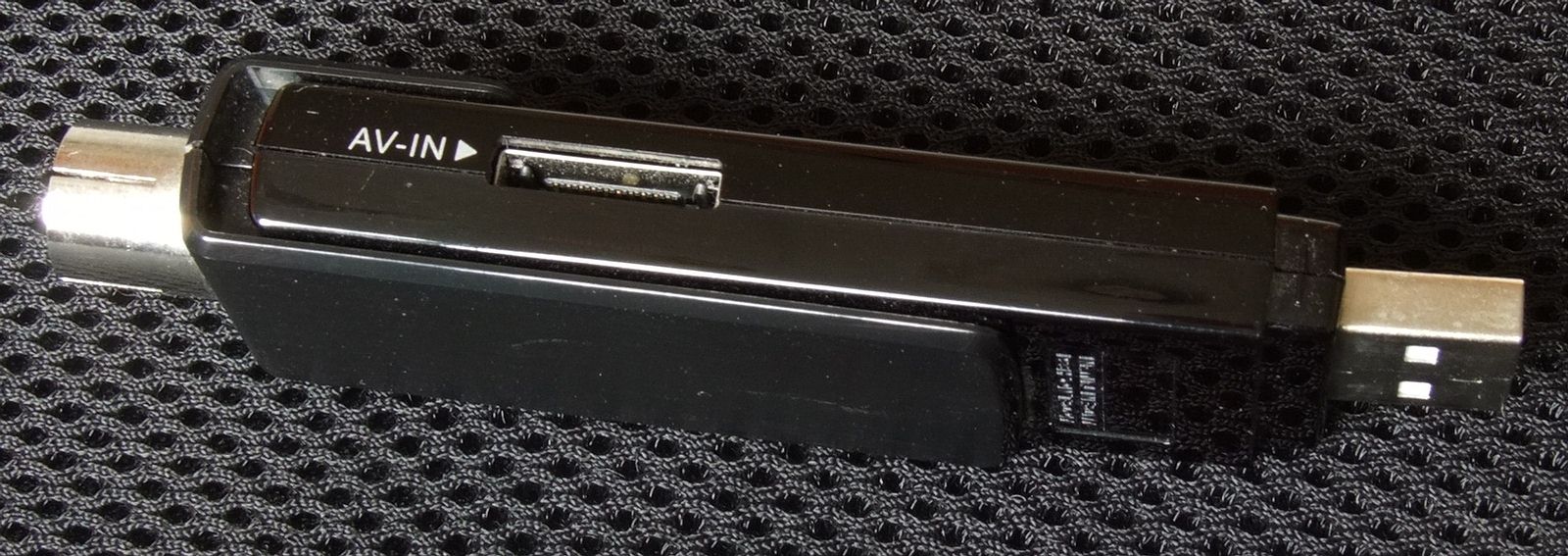

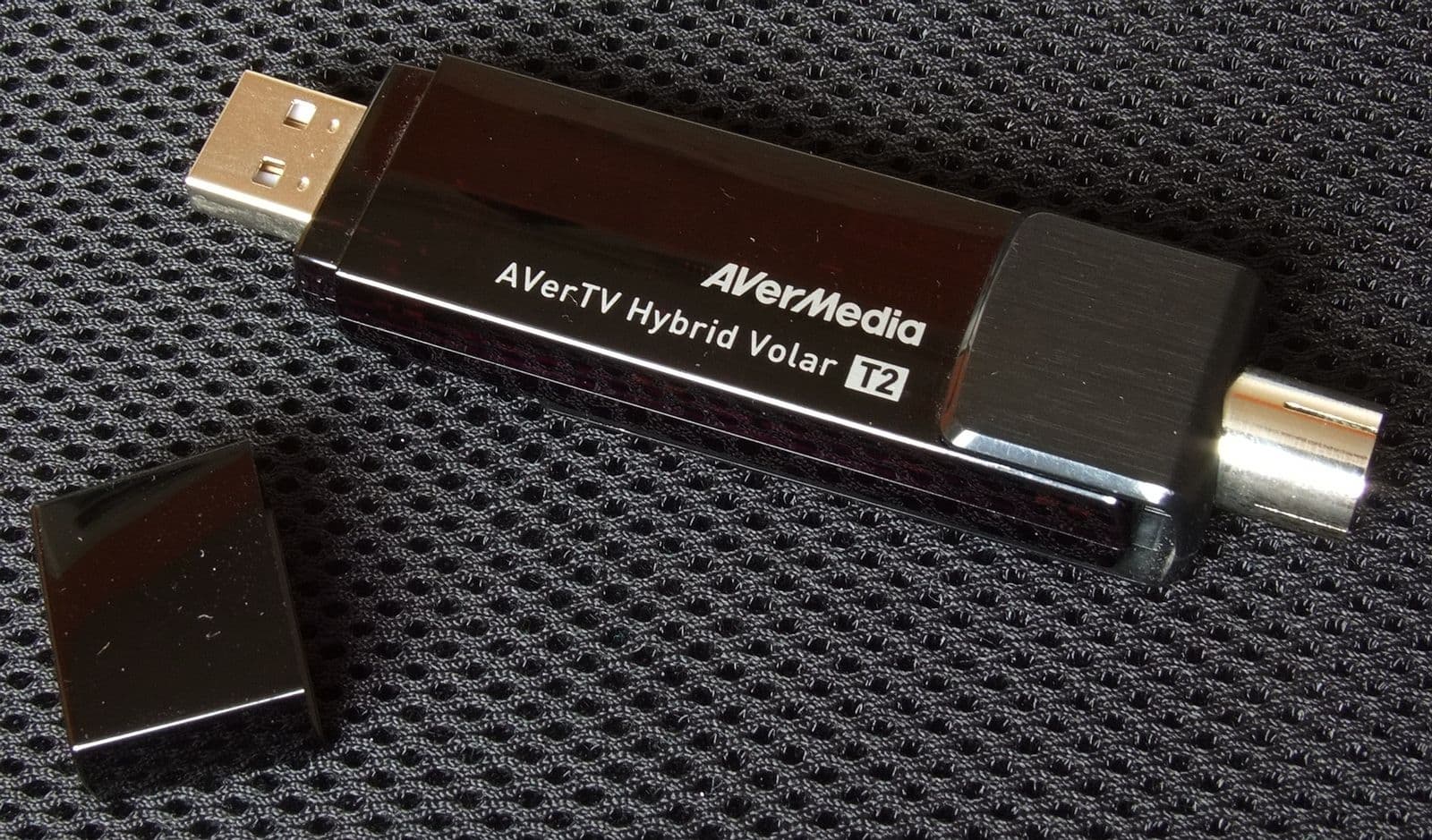

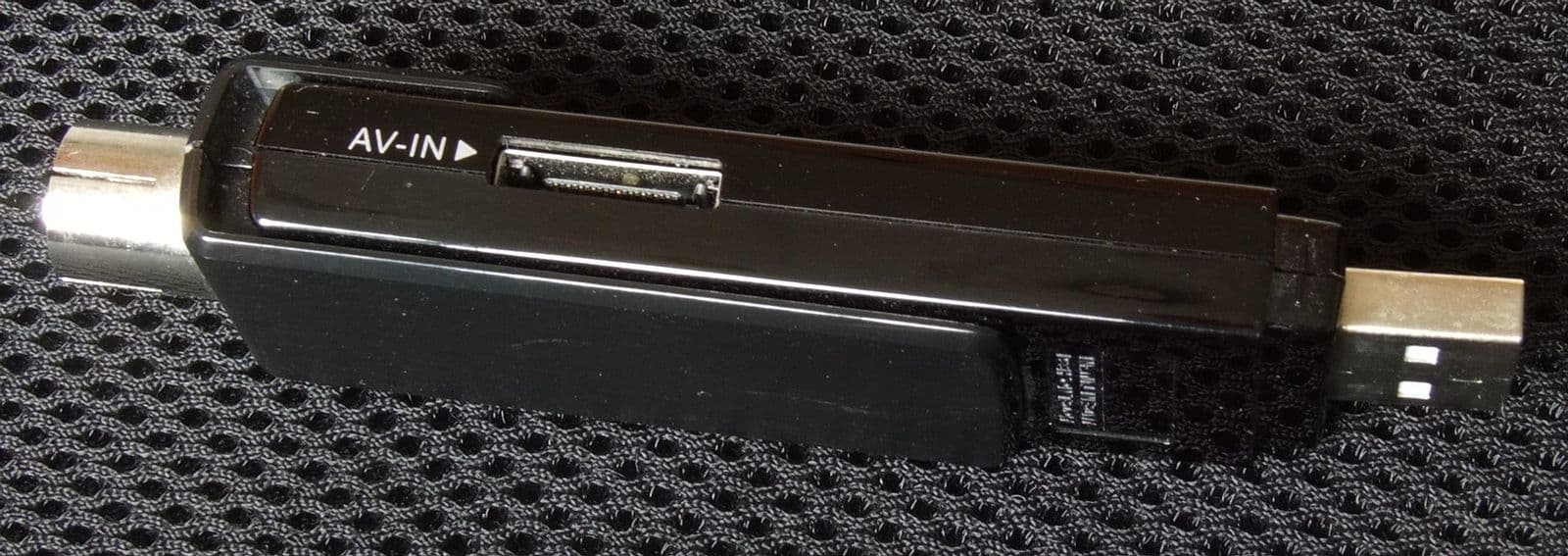

Визуально корпус состоит из двух элементов — середины из глянцевого пластика средней маркости и пластикового же обрамления с декоративным элементом под фрезерованный металл в верхней части. При этом дизайнерские ухищрения на поверку не влияют на конструкцию корпуса, корпус устройства традиционно состоит из верхней и нижней половин.

Организация разъемов также типична для этого класса, антенный вход IEC с одной стороны, прикрывающийся колпачком разъем USB с другой и разъем для подключения внешних источников аналогового сигнала сбоку.

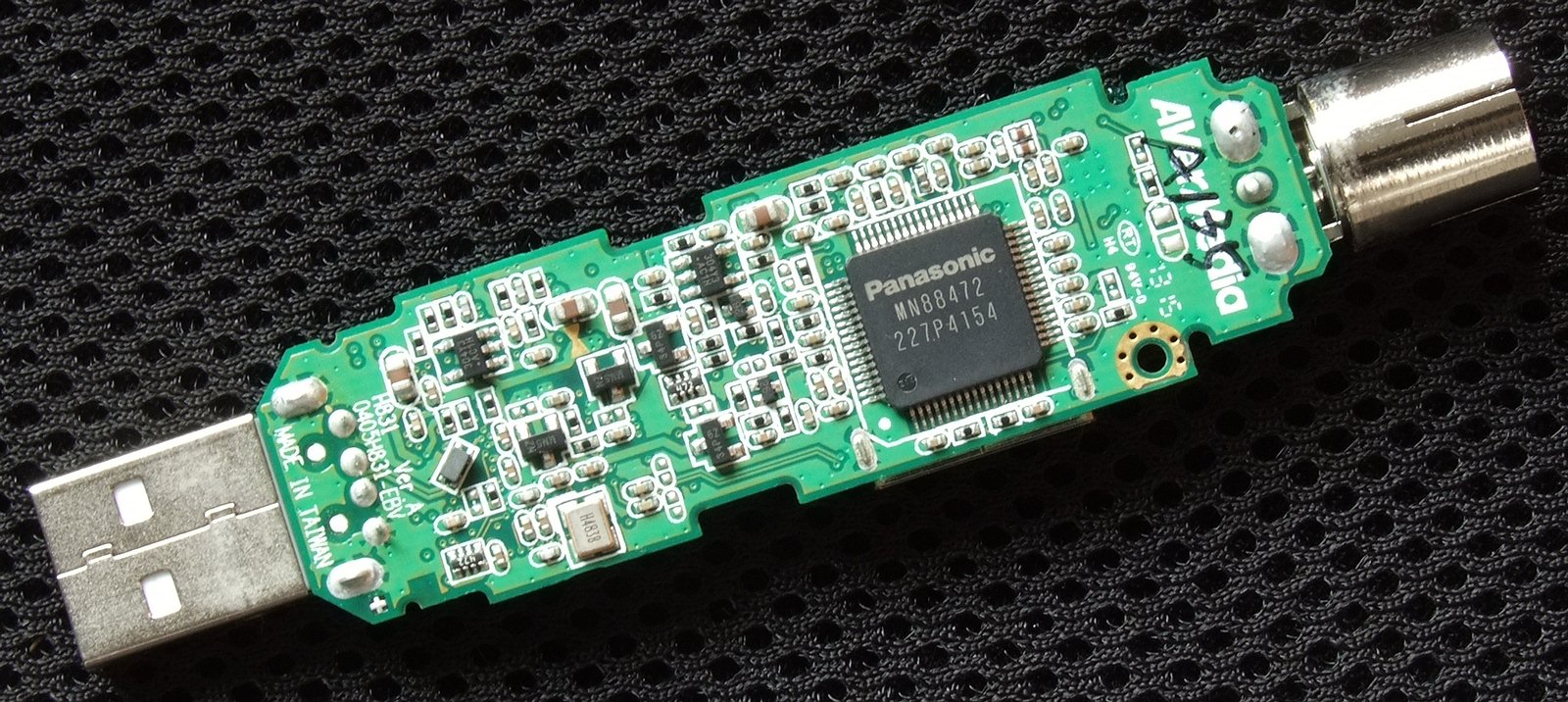

Прием сигнала осуществляется при помощи ВЧ-блока MxL601 MaxLinear, Inc., новой компании в нашем разделе.

MaxLinear активно сотрудничает с Panasonic Semiconductor в области цифрового телевидения, результатом этого стало появление на плате обеспечивающего поддержку DVB-T2 демодулятора MN88472.

Работу с аналоговым сигналом обеспечивает тот же, что у AVerTV Hybrid Volar HD, 10-разрядный декодер CX23102-11Z Conexant Systems, Inc. с поддержкой декодирования всех стандартов стереозвука и встроенными ИК- и USB-контроллерами.

Конфигурация тестового компьютера

  • Процессор Intel Core i7-970
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Видеокарта Gigabyte GeForce GTX TITAN
  • Оперативная память 16 ГБ (4×4 ГБ DDR3 Samsung M378B5273DH0-CH9)
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • SSD 64 ГБ OCZ Vertex 4
  • SSD 256 ГБ Samsung 840 Evo
  • SSD 512 ГБ OCZ Octane
  • Жесткий диск 2 ТБ Toshiba (DT01ACA200)
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • DVD ReWriter Asus DRW-24B1ST
  • Операционные системы Windows XP Professional (SP3) Rus, Windows 7 Ultimate x64 Rus и Windows 8.1 Pro x64 Rus

Список эфирных каналов при тестировании

Название Канал Частота Стандарт
СТС 1 49,75 МГц SECAM D/K
Первый 3 77,25 МГц SECAM D/K
Терра РенТВ 6 175,75 МГц SECAM D/K
Скат ТНТ 7 183,25 МГц SECAM D/K
Россия 1 9 199,25 МГц SECAM D/K
НТВ 21 471,25 МГц SECAM D/K
5 канал 23 487,25 МГц SECAM D/K
Россия Культура 25 503,25 МГц SECAM D/K
Перец 28 527,25 МГц SECAM D/K
Ю 35 583,25 МГц SECAM D/K
ТВ3 37 599,25 МГц SECAM D/K
Россия 24 43 647,25 МГц SECAM D/K
ТВЦ 47 679,25 МГц SECAM D/K
Россия 2 Терра 50 703,25 МГц SECAM D/K
Звезда 53 727,25 МГц SECAM D/K

Цифровое вещание ведется на частоте 522 МГц с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном сигнале DVB-T2.

Подключение

Для захвата с внешних источников используется переходник, входящий в комплект поставки. Несмотря на поддержку компонентного сигнала в CX2310x (до 480i), таковая отсутствует во всех побывавших у нас TV-тюнерах с этим декодером.

Использование одного IEC-разъема для подключения как телевизионного кабеля, так и FM-антенны является неудобством особенностью всего класса компактных TV-тюнеров, и AVerTV Hybrid Volar T2 исключением не стал.

Настройка

При тестировании использовались драйвер 10.2.64.105 и программа AVerTV 3D версии 6.5.2 [14041601].

После установки в разделе Звуковые, видео и игровые устройства появляется устройство AVerMedia H831 Hybrid DVB-T/T2.

В системный трей помещаются иконки программы AVerQuick, отвечающей за работу планировщика и пульта ДУ.

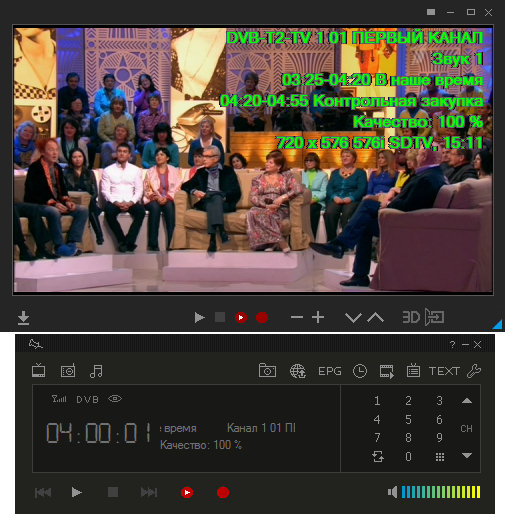

Интерфейс программы AVerTV, из-за поддержки соответствующего оборудования для просмотра стереоизображения получившей прибавку 3D к названию, знаком нам по предыдущим обзорам продукции AVerMedia, за прошедшее время он не изменился.

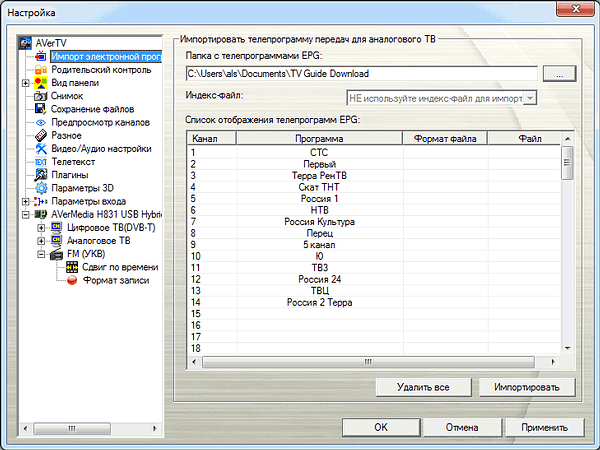

Начиная с версии 6.5 раздел, отвечающий за поддержку электронной программы передач EPG (Electronic Program Guide) для аналогового вещания, находится на первом месте настроек. Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt).

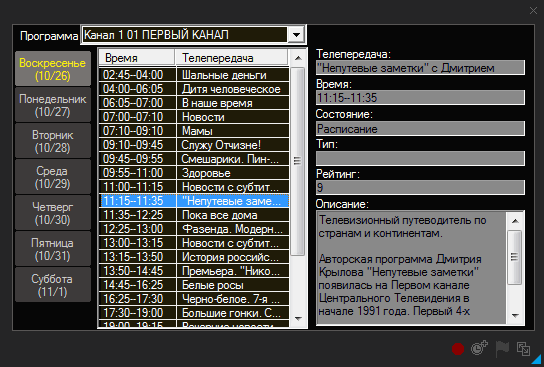

Для планирования записи в соответствии с данными EPG реализовано отдельное интерфейсное окно.

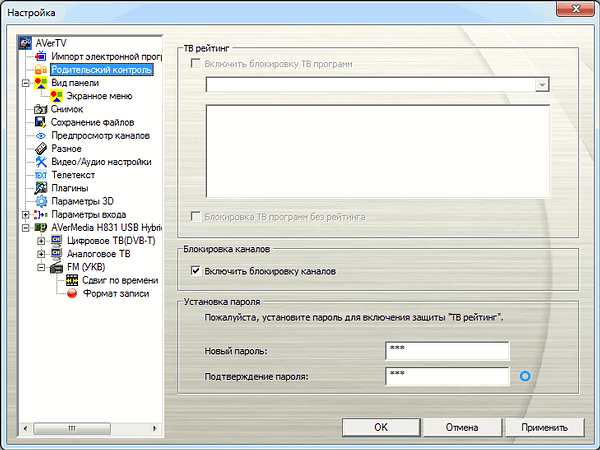

Новинкой стал раздел настроек родительского контроля, позволяющий блокировать каналы.

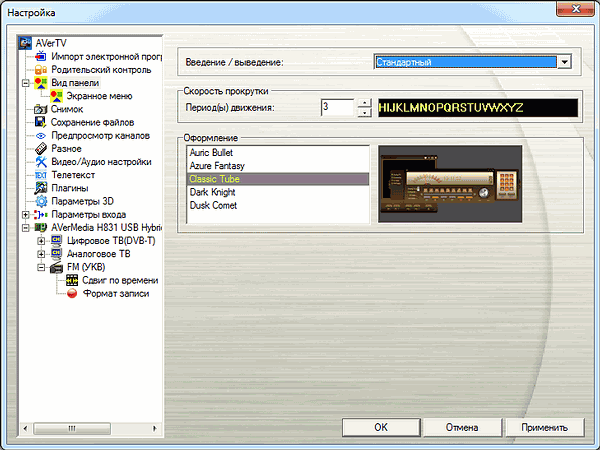

В разделе «Вид панели» находятся такие настройки интерфейса, как общее оформление (5 вариантов — Azure Fantasy, Dusk Comet, Auric Bullet, Classic Tube и схема Dark Knight, представленная на скриншоте выше), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

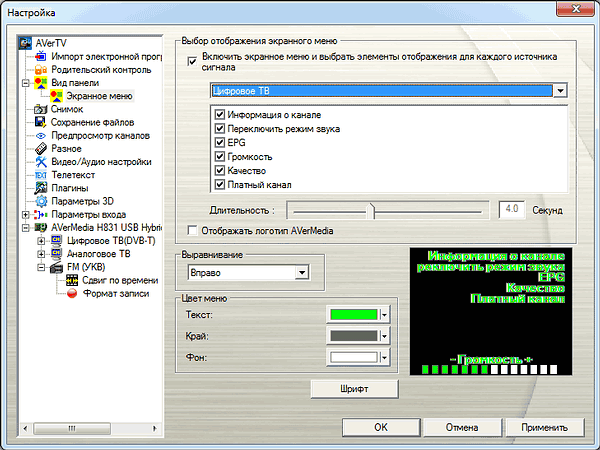

Подраздел «Экранное меню» позволяет выбрать цветовую гамму, длительность отображения меню, его расположение и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и громкость), а также включить вывод логотипа AVerMedia.

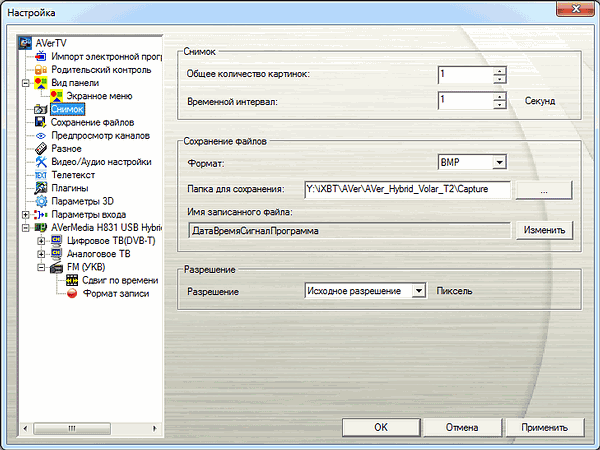

В настройках захвата кадров присутствуют количество снимков в серии, интервал между ними (от 1 до 60 секунд), формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения. Максимальное количество скриншотов в серии составляет 100.

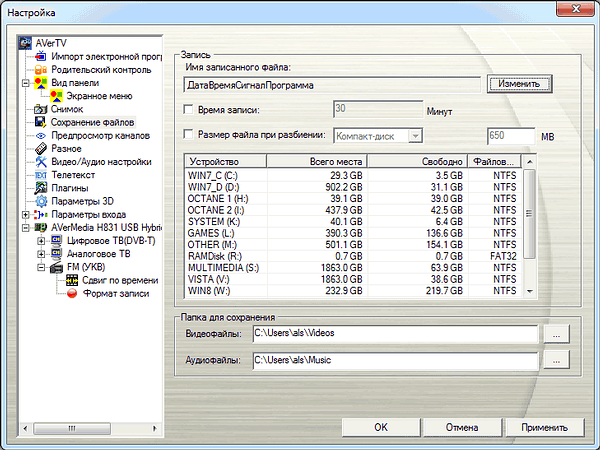

Раздел, отвечающий за сохранение файлов, предоставляет доступ к папкам для сохранения видео- и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с перечисленными выше для захвата кадров.

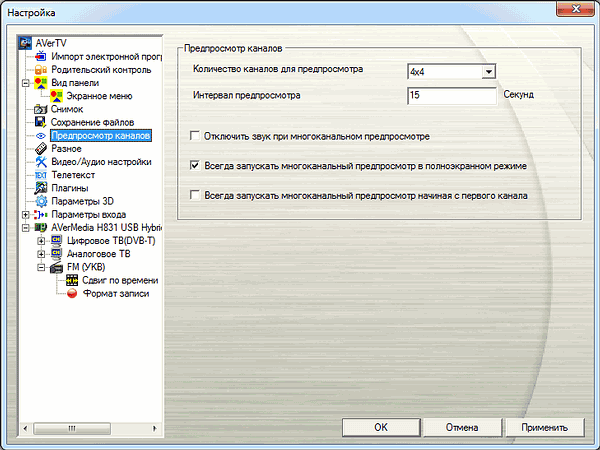

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2×2 до 8×8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала в списке.

Раздел «Разное» обзавелся выпадающим списком выбора языка интерфейса, отсутствовавшим в предыдущих версиях, автоматически выбиравших язык в соответствии с региональными настройками операционной системы.

Кроме того, раздел позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

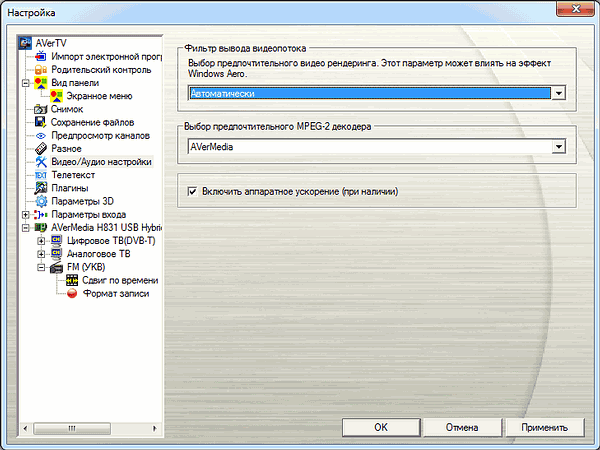

В разделе видео- и аудионастроек доступны выбор видеорендерера (автоматически, Overlay Mixer, Video Mixing Renderer и Enhanced Video Renderer при доступности последнего в системе), MPEG2-декодера (собственный декодер AVerMedia или Microsoft DTV-DVD Video Decoder) и включение аппаратного ускорения при его наличии.

Настройки телетекста состоят из двух вариантов вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

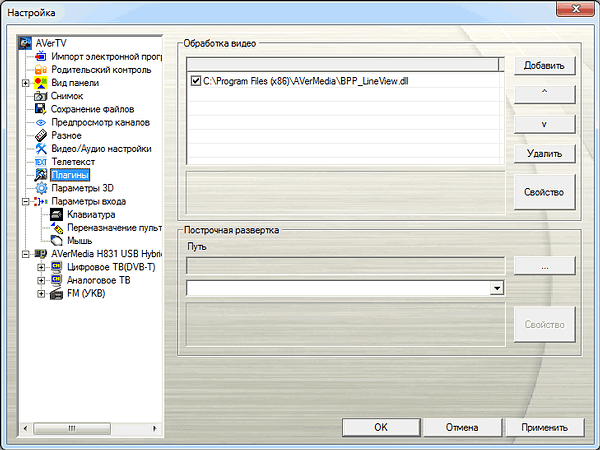

Раздел «Плагины», добавляющий поддержку дополнительных программных модулей (только для аналогового вещания), впервые появился в четвертой подверсии AVerTV 6.

Как и с поддержкой программы передач в формате JTV, программисты AVerMedia ликвидировали отставание от Beholder и Gotview в этой области. Список стандартных модулей невелик, но желающие могут на свой страх и риск попробовать свободно распространяемые плагины Beholder.

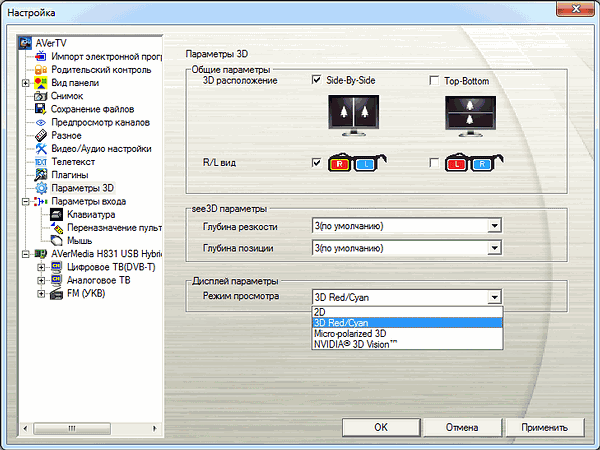

Индекс «3D», появившийся в названии AVerTV, означает поддержку стереоизображения для затворных очков Nvidia 3D Vision, поляризационных и анаглифических очков.

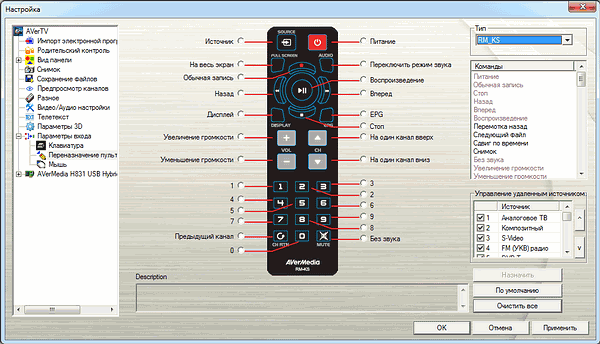

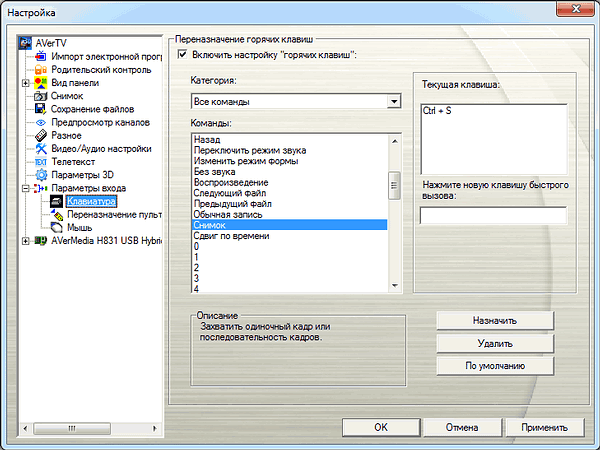

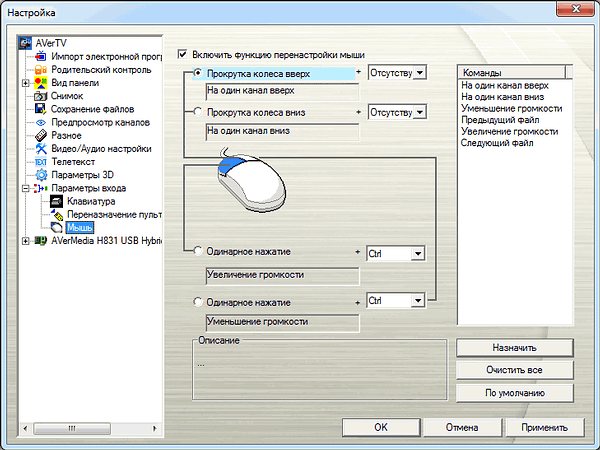

Раздел с так и не исправленным, несмотря на регулярное упоминание в наших обзорах, названием «Параметры входа» (логичнее было бы заменить «входа» на «ввода» или «управления») содержит три подраздела, отвечающих за настройки клавиатуры,

пульта ДУ

и кнопок/колеса стандартной трехкнопочной мыши. Поддерживаются комбинации «кнопка мыши + кнопка-модификатор».

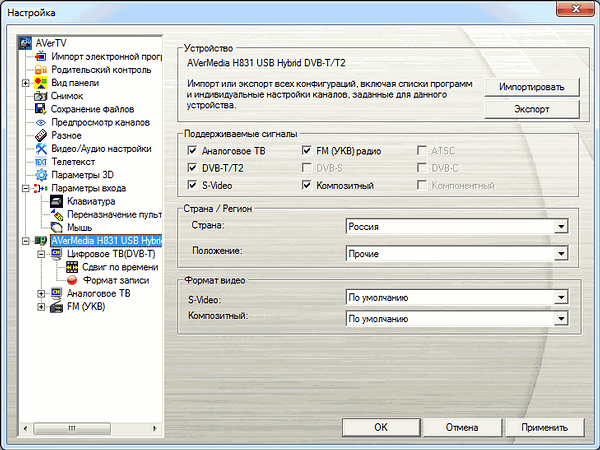

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены готовые списки каналов эфирного вещания.

Несмотря на передачу в DVB-T и DVB-T2 на одной частоте как телевизионных каналов, так и цифровых радиостанций, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов как для аналогового, так и для цифрового режимов. При выборе России в качестве региона автопоиск работает корректно.

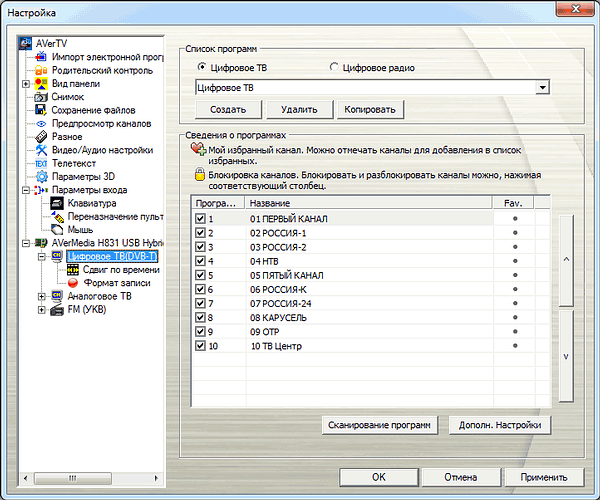

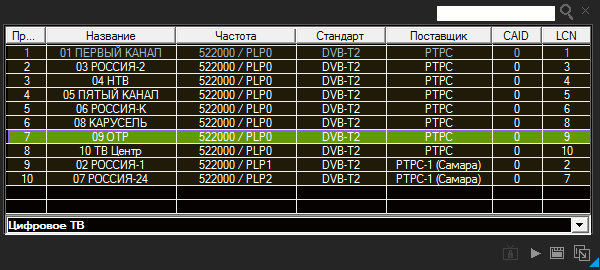

Изменения заметны и здесь, появились добавление каналов в список избранных и блокировка каналов с наглядным отображением.

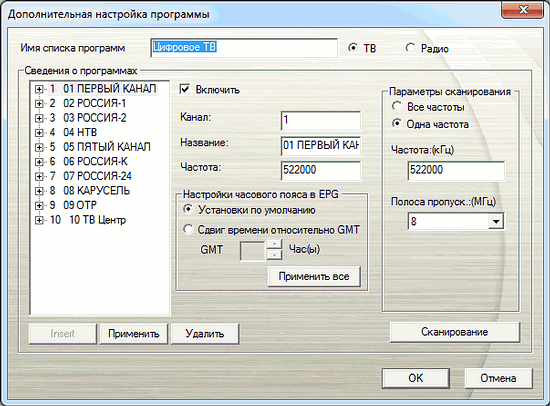

В дополнительных настройках каждого канала можно изменить название, частоту, полосу пропускания и настройки часового пояса для использования EPG (Electronic Program Guide). Там же можно провести поиск каналов на конкретной частоте.

При работе в цифровом режиме поддерживается вещание в форматах MPEG2 и выбранном в качестве федерального стандарта H.264.

Режим отложенного просмотра TimeShift, в локализации от AVerMedia называющийся сдвигом по времени, поддерживает сохранение буферного файла в пределах заданного объема (только для MPEG2, H.264 не поддерживается).

Поддерживаются запись в исходном формате, запись звука и перекодирование в WMV и H.264. Пользователи продукции Apple наверняка оценят появившуюся синхронизацию с iTunes, доступную при выборе соответствующих профилей.

Реализована работа с электронной программой передач при условии наличия таковой в цифровом канале.

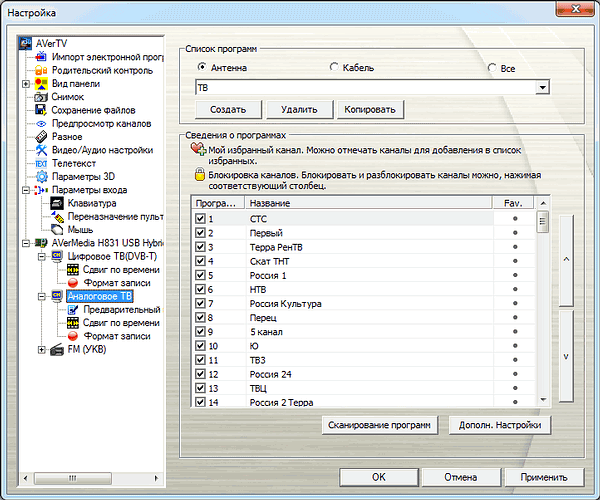

Поиск аналоговых каналов возможен как в антенном и кабельном диапазоне отдельно, так и с их объединением. Блокировка и список избранных доступны и здесь.

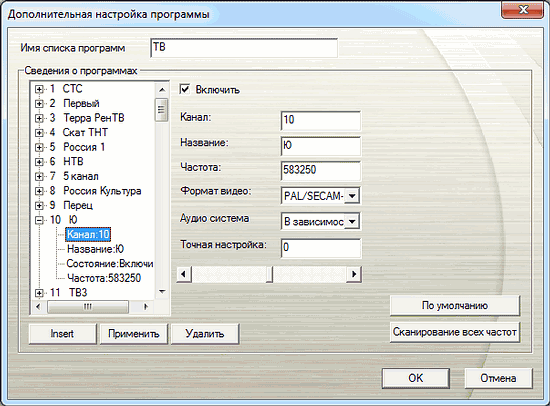

В дополнительных настройках можно найти название канала (доступное для редактирования и в общем списке), частоту, индивидуальный стандарт цветности и помещенный сюда поиск по всему диапазону частот.

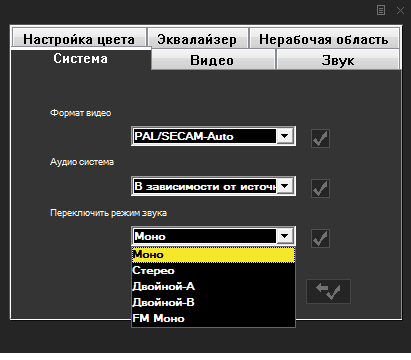

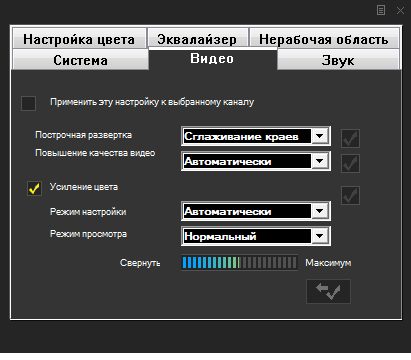

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню.

Таким образом, к стандарту цветности и режимам звука добавляются яркость, контрастность, оттенок, насыщенность, резкость, масштабирование («нерабочая область» согласно терминологии AVerMedia) с независимой настройкой по всем направлениям, тип деинтерлейсинга (Bob, Weave, краевое сглаживание, обеспечивающая лучшую четкость изображения прогрессивная развертка) и названное в русском варианте «повышением качества видео» шумоподавление (включено, выключено, автоматический выбор).

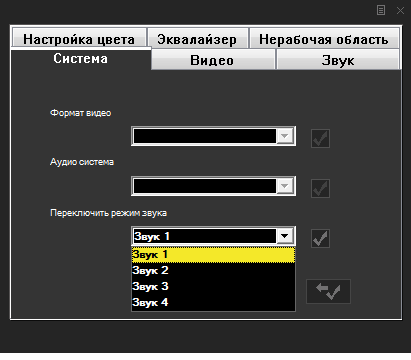

В цифровом режиме можно выбрать звуковую дорожку при наличии таковой в потоке и включить субтитры.

Кроме того, доступна полная информация о каналах.

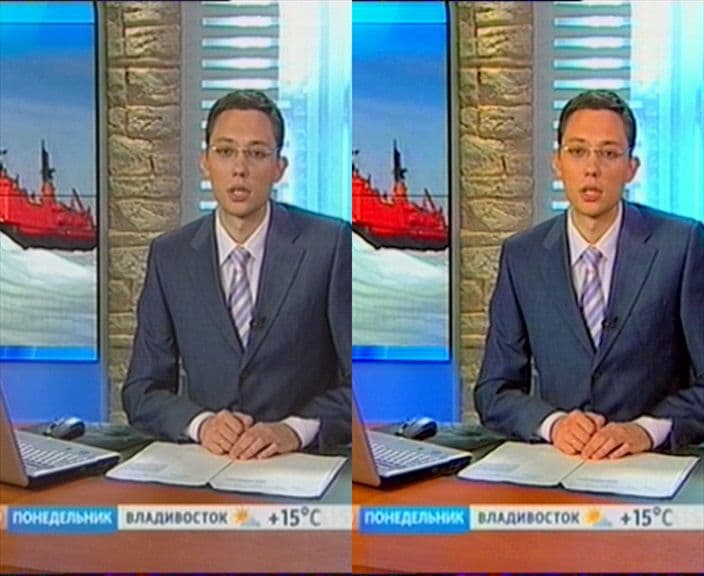

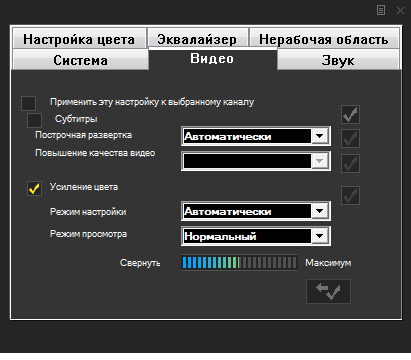

Пункт «Усиление цвета» («Video Color Enhancement» в оригинале) позволяет дополнительно управлять насыщенностью (кроме автоматической работы возможно ручная настройка, которой, впрочем, может помешать не менее давняя ошибка в локализации, ставшая причиной непонятного «Свернуть» вместо «Минимум»). В программе реализованы демонстрационные режимы с обработкой половины изображения и с разделением окна, результат представлен на скриншоте ниже. По умолчанию опция активирована, пользователям, не являющимся сторонниками чрезмерной насыщенности, не помешает это учесть.

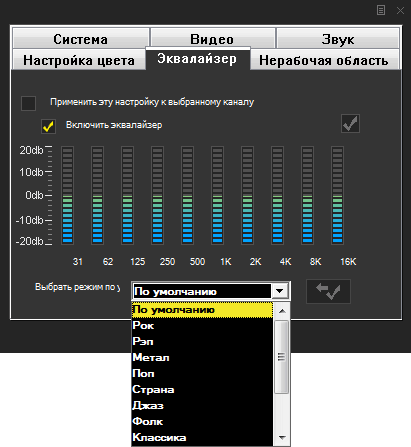

Предусмотрены 10-полосный эквалайзер с предустановленными режимами и ручным управлением, настройка баланса и раздельная регулировка громкости для левого и правого каналов.

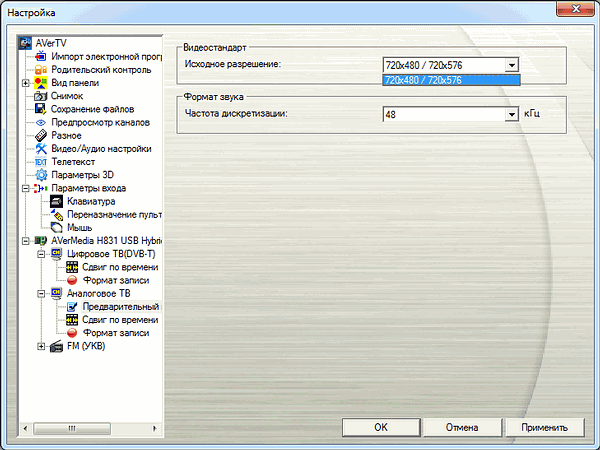

Для предварительного просмотра можно выбрать разрешение (в нашем случае только 720×576) и частоту дискретизации звука (32, 44.1 и 48 кГц).

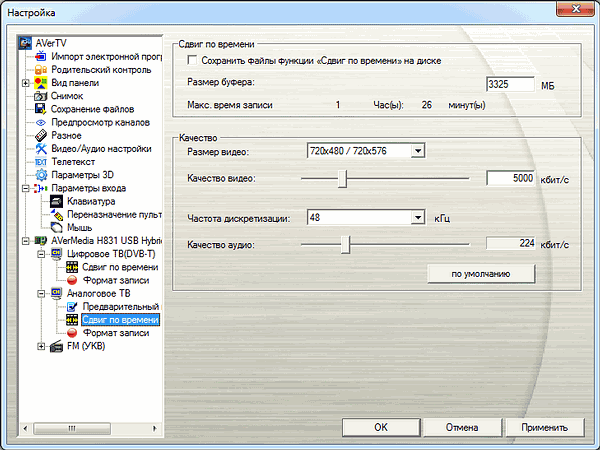

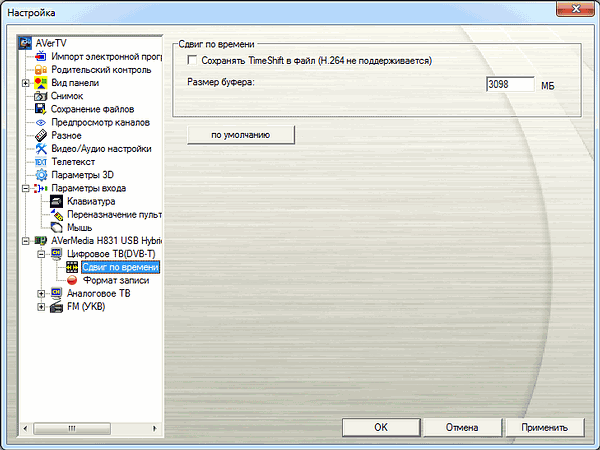

Параметры MPEG2-потока при работе в режиме отложенного просмотра (TimeShift, сдвиг по времени) у AVerTV Hybrid Volar T2, как и у AVerTV Hybrid Volar HD, не допускают изменения разрешения, ограничиваясь максимальными для аналогового вещания 720×480/720×576 в зависимости от видеостандарта. Изменять можно видеобитрейт (от 2000 до 15000 кбит/с), аудиобитрейт (от 192 до 384 кбит/c) и частоты дискретизации (32, 44.1, 48 кГц). Возможно сохранение буферного файла с указанием его размера.

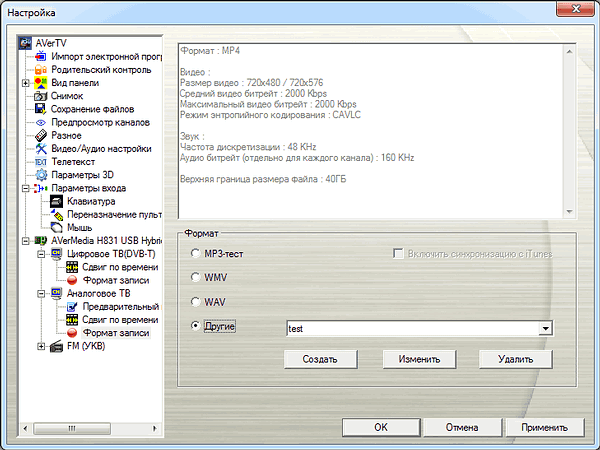

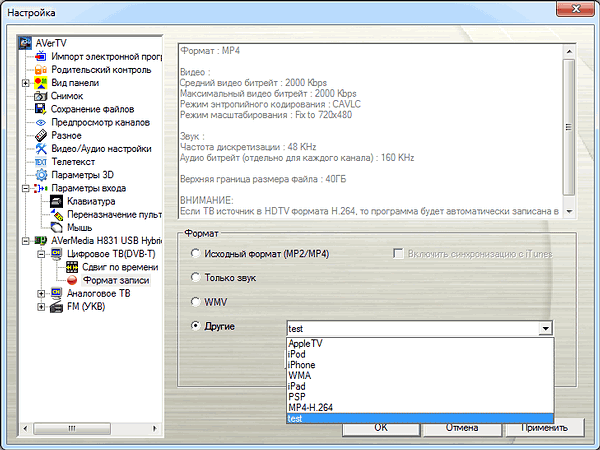

К нескольким стандартным профилям, представленным в разделе настроек записи, можно добавлять пользовательские. Предусмотрен штатный кодек H.264 с профилями для популярных устройств и возможностью ручной настройки параметров, синхронизация с iTunes доступна и здесь.

В профилях для захвата звука можно найти запись в MP3 с битрейтами до 320 Кбит/с, однако при выборе сторонних кодеков для сжатия видео MP3 в списке доступных для сжатия звука отсутствует.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG2-кодека ограничен диапазоном 2000—15000 Кбит/с. Это не относится к частоте дискретизации (доступны 32, 44,1 и 48 кГц) и аудиобитрейту (192—384 Кбит/c). Отдельно отметим возможность использования штатного программного шумоподавления не только при просмотре, но и при записи.

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

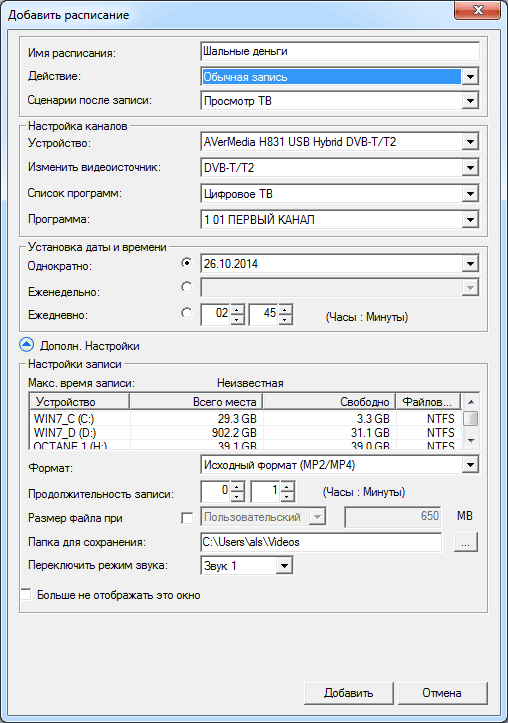

Планировщик поддерживает фоновую запись с отключенным звуком и режим отложенного просмотра в качестве задачи. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

В цифровом режиме поддерживаются субтитры.

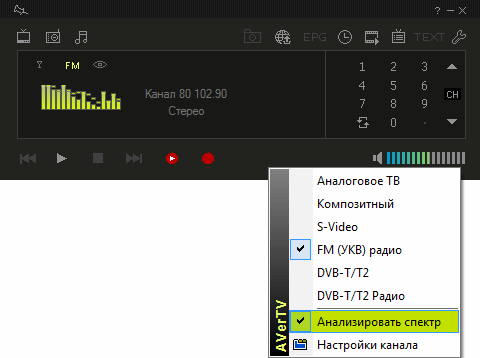

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

Сервис HomeFree

Эксперименты по вещанию в сеть при помощи сервиса SnugTV (подробности можно найти в обзоре AVerTV Super 009) и выпуску автономных сетевых устройств (как AVerMedia HomeFree Combo) завершились появлением фирменного сервиса под названием HomeFree, превращающего любой компьютер с установленным TV-тюнером AVerMedia в центр трансляции телевизионного вещания на мобильные устройства под управлением Android и iOS.

Процедура установки проста, в дополнение к драйверам и штатному ПО на компьютере устанавливается приложение HomeFree (во время тестирования использовалась версия 1.0.22.2014071701), обеспечивающее фоновую работу сервиса, а на мобильном устройстве — клиент из Google Play или iTunes.

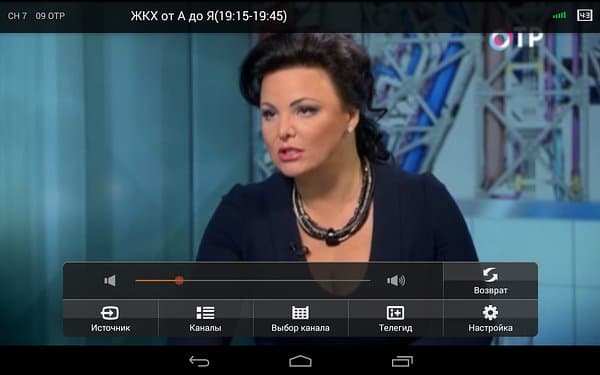

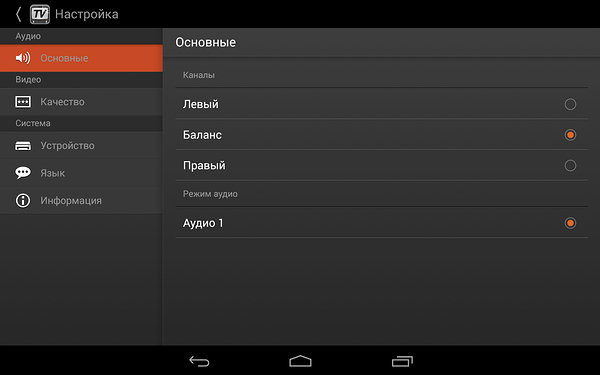

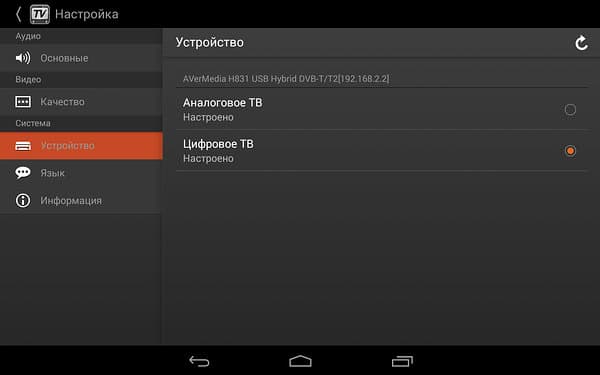

В приложении (во время тестирования использовалась версия 1.0.27.20141020) доступны настройки звука в виде выбора каналов и звуковой дорожки,

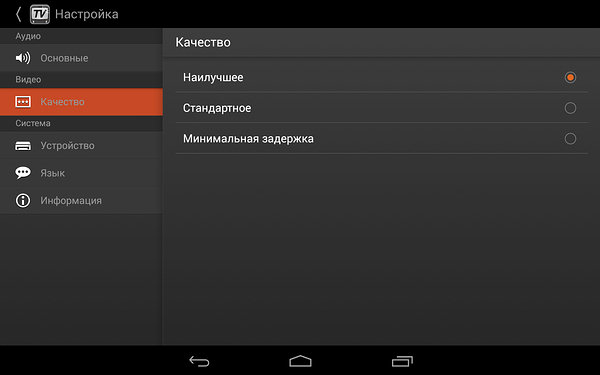

настройки качества видео (наилучшее, стандартное, минимальная задержка),

выбор источника (аналоговое вещание также поддерживается)

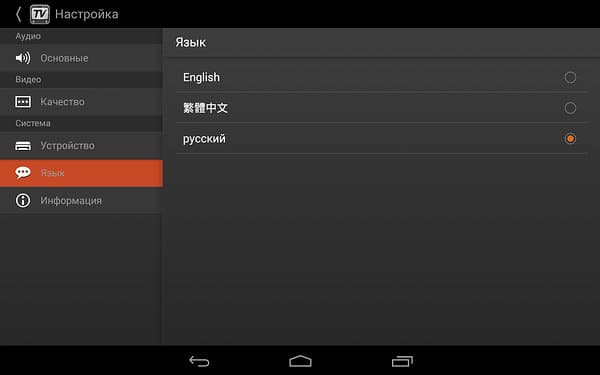

и языка интерфейса (английский, китайский и русский).

Возможно подключение до 5 устройств, поддерживается работа с несколькими устройствами AVerMedia. При запущенной программе AVerTV 3D в цифровом режиме транслируется только активный канал, в аналоговом режиме трансляция недоступна, о чем выводится соответствующее предупреждение.

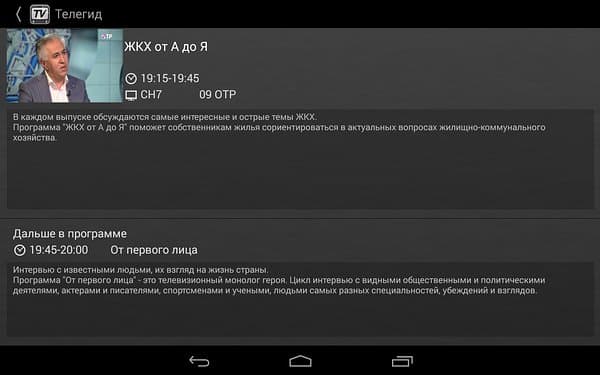

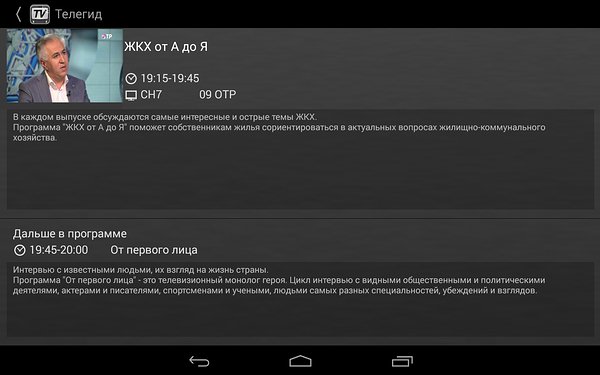

Для цифровых каналов реализована поддержка EPG.

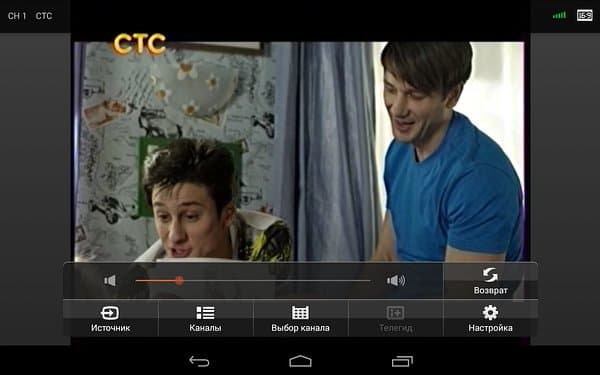

Тестирование проводилось на планшете Asus Nexus 7 2013 (версия Android 4.4.4), нареканий на стабильность работы не возникло.

Придраться можно, разве что, к не совсем интуитивному переключению соотношения сторон посредством миниатюрного значка в правом верхнем углу (применяется ко всем каналам) и серому фону в режиме 4:3.

Качество

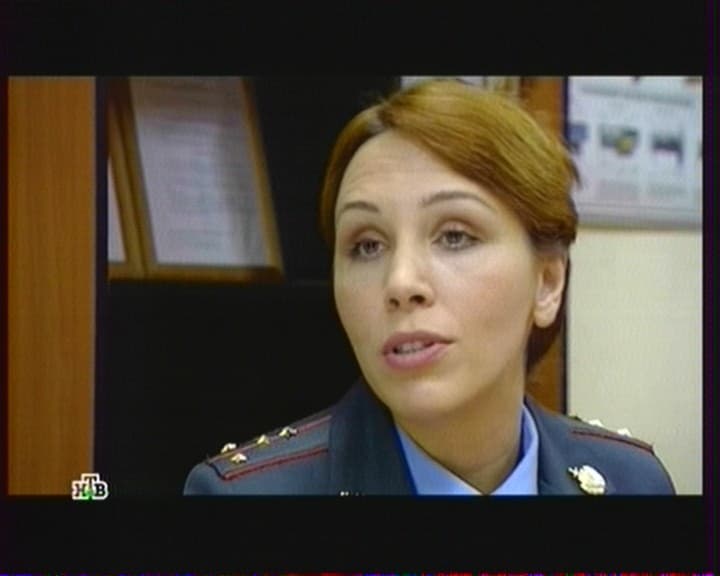

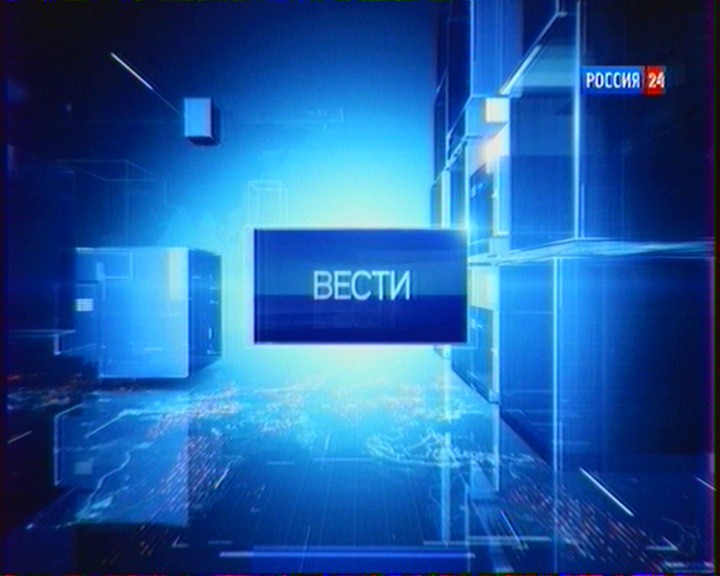

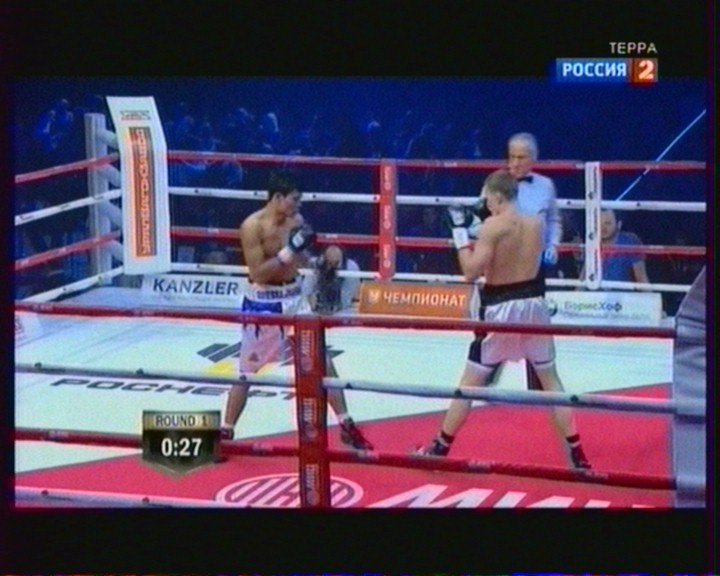

Качество изображения при работе с DVB-T определяется оператором и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

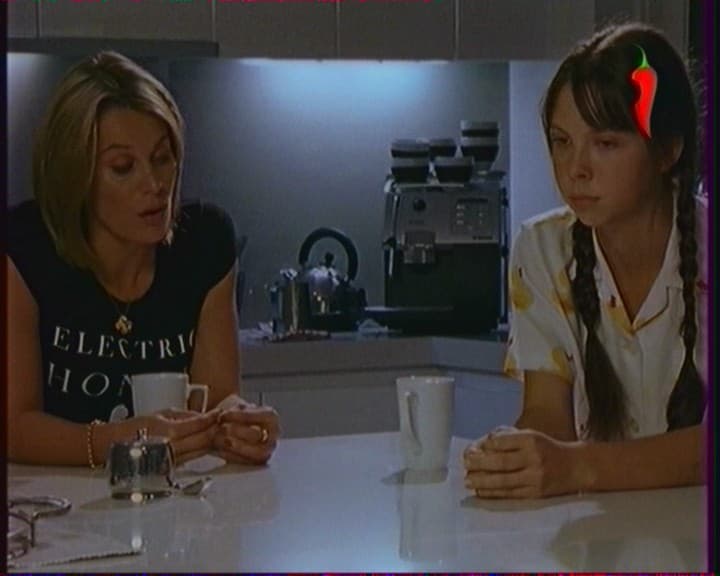

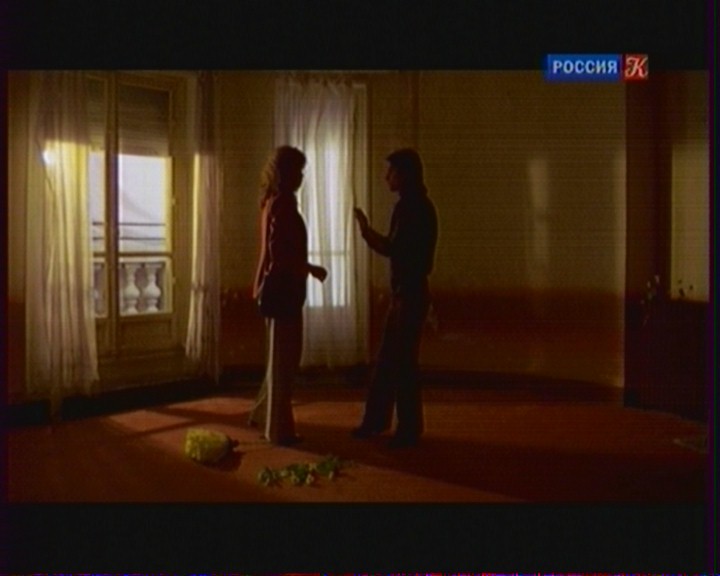

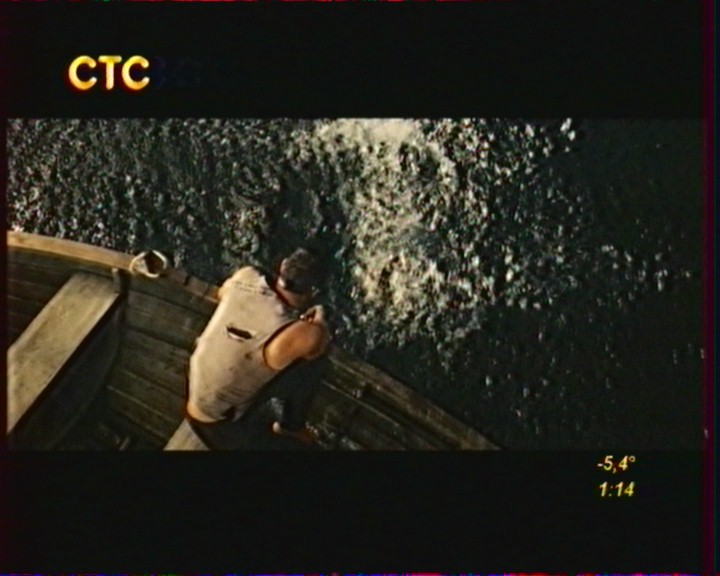

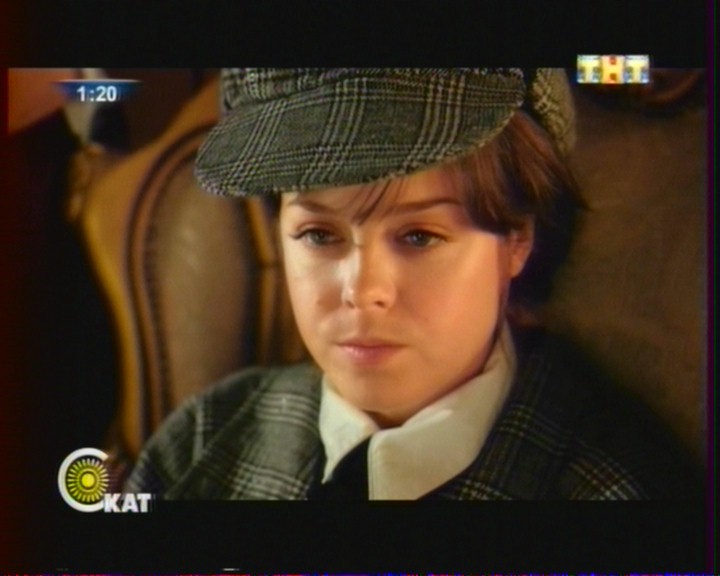

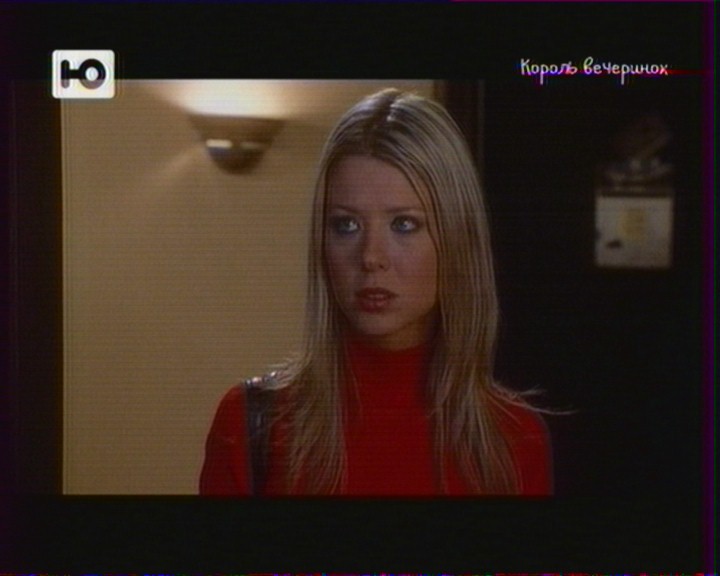

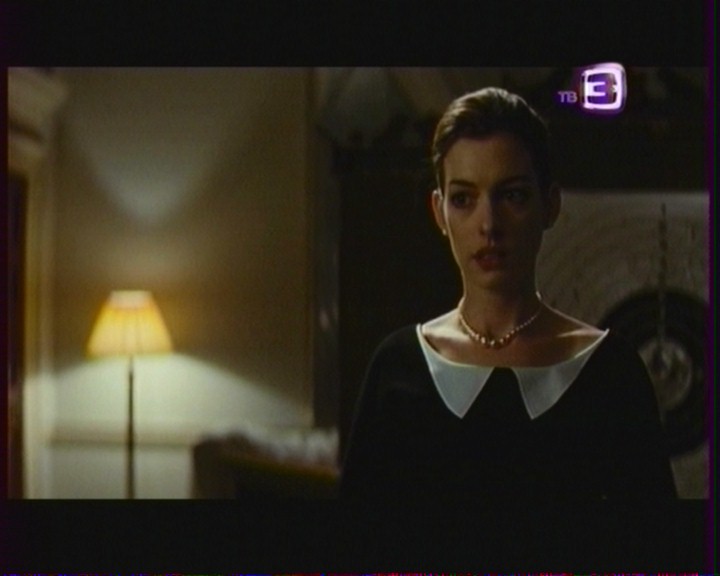

Тюнер обеспечивает хорошее качество приема цифровых и аналоговых каналов (более подробно — в следующей части нашего сравнительного цикла).

Используемый декодер обеспечивает хорошее качество изображения (напомним, что разница между декодерами последних поколений вряд ли будет заметной для обычного пользователя), наблюдаемое ранее снижение четкости вследствие используемых методов деинтерлейсинга теперь обходится выбором прогрессивной развертки в настройках канала.

Качество звука также заслуживает высокой оценки.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG2. Это позволяет использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition, Windows Vista, Windows 7 и Windows 8.

Автоматическое определение стандарта цветности работает корректно.

Нагрев AVerTV Hybrid Volar T2 при работе обычный для устройств этого класса.

FM-тюнер

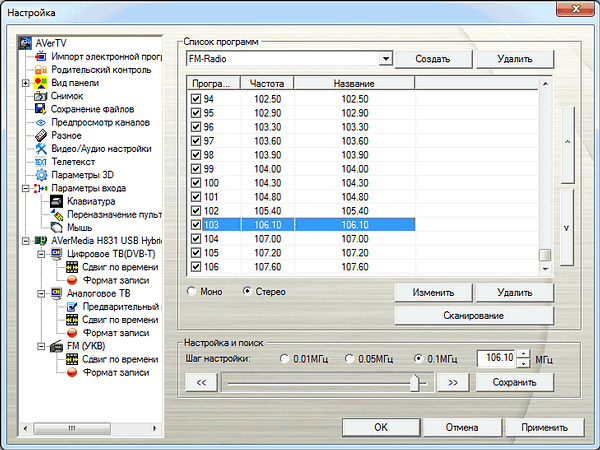

Программа использует общий интерфейс для всех режимов. В AVerTV 3D 6.5 предусмотрены готовые списки радиостанций Москвы и Санкт-Петербурга, кроме того, цифровая панель имеет два режима работы — переключение каналов и ввод частоты.

Качество приема FM-радиостанций заслуживает хорошей оценки.

FM-режим имеет свои настройки режима сдвига по времени (используется MPEG2). В одноименном разделе можно выставить битрейт (192 — 384 Кбит/с) и частоту дискретизации (32, 44,1, 48 кГц). Сохранение буферного файла доступно и здесь.

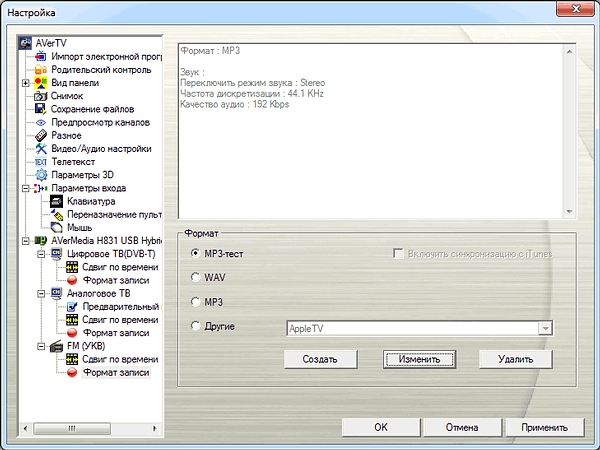

Доступна запись в MP3 (в предыдущих версиях AVerTV сжатие в MP3 поддерживалось только в Windows XP, к тому же системный кодек Microsoft, ограниченный 22 кГц 56 Кбит/с, требовал замены на полную версию Fraunhofer MPEG Layer-3 codec или использования альтернативных вариантов) в дополнение к WMA, WAV и H.264.

Тюнер продемонстрировал хорошее качество звука в FM-режиме (20-секундный фрагмент, MP3, 485 КБ).

Пульт ДУ

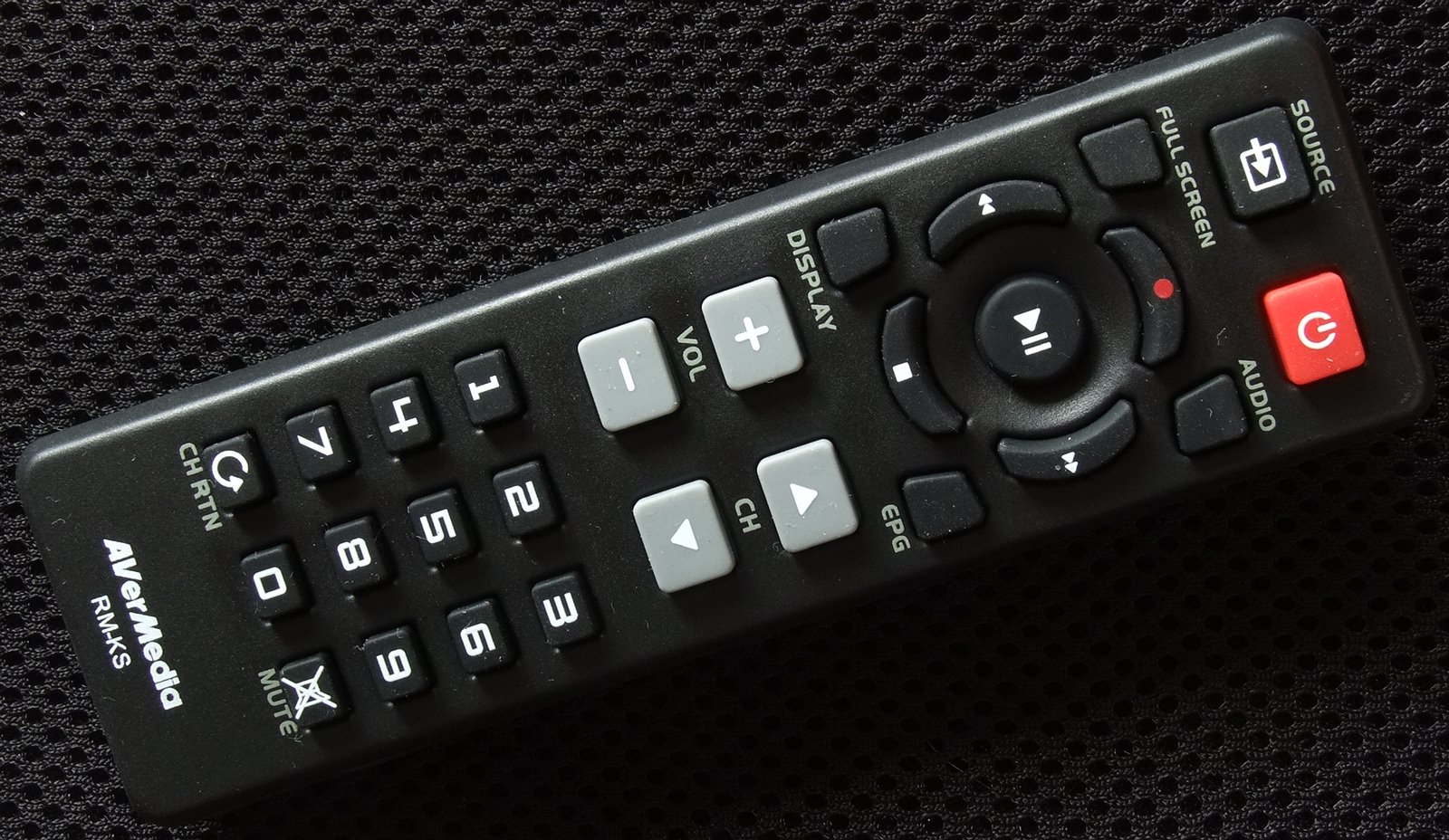

AVerTV Hybrid Volar T2 комплектуется 27-кнопочным пультом ДУ с питанием от двух батареек типоразмера AAA (входят в комплект поставки), до этого замеченным у AVerTV Hybrid Volar HD и других TV-тюнеров AVerMedia. Несмотря на удобное расположение кнопок и разнесение их по функциональным зонам, большой ход при миниатюрном размере не позволяет обеспечить хорошую информативность нажатия, особенно заметно это выражено у курсорных кнопок. Впрочем, это компенсируется относительной компактностью пульта, критичной в случае использования тюнеров с мобильными компьютерами.

Выводы

Плюсы

  • поддержка DVB-T и DVB-T2;
  • компактность;
  • хорошее качество приема, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов в аналоговом режиме;
  • автоматическое определение стандарта цветности;
  • поддержка MPEG2 и H.264 HDTV в цифровом режиме;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • программное шумоподавление в аналоговом режиме;
  • поддержка телевизионной программы в аналоговом и цифровом режимах;
  • поддержка субтитров в цифровом режиме;
  • поддержка сторонних модулей (плагинов) в аналоговом режиме;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • поддержка Windows XP/Windows Vista/Windows 7/Windows 8 (32- и 64-разрядных версий);
  • поддержка сервиса HomeFree.

Минусы

  • отсутствие возможности работы с источниками компонентного сигнала.

На примере AVerTV Hybrid Volar T2 реализацию поддержки DVB-T2 одного из основных производителей компьютерных TV-тюнеров можно считать состоявшейся. Работа тюнера со всеми актуальными разновидностями эфирного сигнала в сочетании с традиционно высоким качеством аппаратной части, компактностью и поддержкой трансляции на мобильные устройства делают это устройство хорошим выбором для тех пользователей, которым не требуется поддержка кабельного вещания в формате DVB-C. Но к этой теме мы еще вернемся в следующих материалах, так что следите за анонсами.
