AVerTV Hybrid Volar HD (H830)


третье поколение «наладонных» гибридных TV- и FM-тюнеров с интерфейсом USB от AVerMedia



«Всякий прогресс идет извилистым путем.»
Лион Фейхтвангер

Миниатюризация компонентов позволила заметно уменьшить габариты компьютерных TV-тюнеров с интерфейсом USB, превратив их в устройства размером с флэш-накопители. Разумеется, основные участники рынка, в числе которых находится и тайваньская компания AVerMedia Technologies Inc, не остались в стороне от магистрального направления. Несмотря на то, что в этом сегменте компания выступила далеко не в первых рядах, формально отставание компенсировалось функциональным опережением, так AVerTV Hybrid+FM Volar стал первым доступным российским пользователям компактным гибридным TV-тюнером, способным на приём FM-радиостанций со стереозвуком. На этом в AVerMedia не остановились, пришедшие ему на замену AVerTV Volar AX и AVerTV Hybrid Volar HX расширили линейку аналоговой моделью, уменьшили энергопотребление, добавили дополнительную обработку звука и продемонстрировали блестящие результаты в качестве приёма. Казалось бы, можно остановиться и пожинать плоды, однако с течением времени компания анонсировала следующую модель в серии «умещающихся на ладони» (именно так переводится слово «Volar») — AVerTV Hybrid Volar HD. Сразу отметим, что представленный в ассортименте компании AVerMedia AVerTV Hybrid Volar M отличается только цветовым исполнением и наличием в комплекте ПО с поддержкой MacOS, аппаратно они совершенно идентичны.

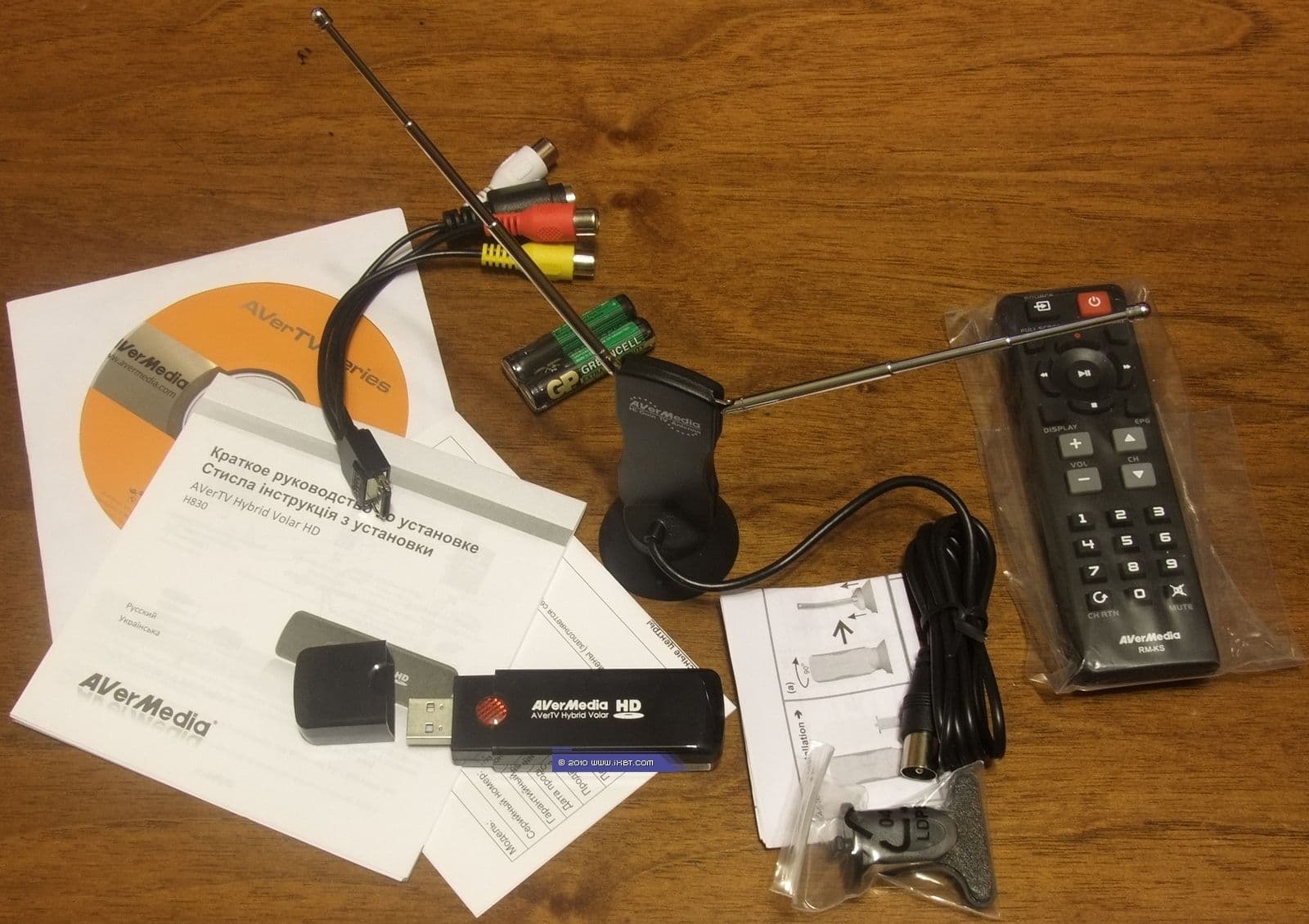

Комплект поставки

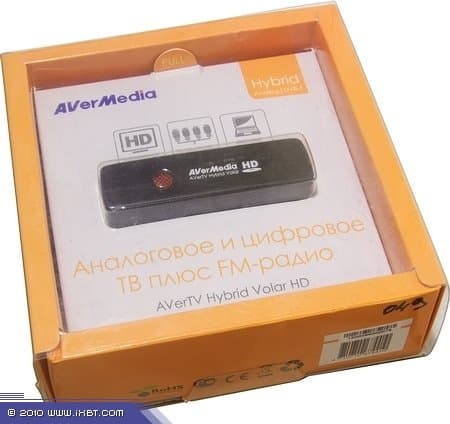

Компактная коробка AVerTV Hybrid Volar HD имеет не совсем обычный дизайн, представляя собой упакованный в пластиковую оболочку контейнер фирменного оранжевого цвета с прозрачной вставкой, демонстрирующей сам тюнер.

Комплект поставки составляют:

  • тюнер;
  • пульт ДУ;
  • портативная телескопическая TV/FM-антенна;
  • переходник для подключения внешних источников (S-Video + RCA видео + 2 RCA аудио);
  • CD с драйверами и программным обеспечением;
  • краткое руководство по установке тюнера;
  • руководство по установке портативной TV-антенны на нескольких языках, включая русский;
  • фирменный гарантийный талон;
  • наклейка с логотипом компании.

Наклейка с логотипом компании в коробке с нашим экземпляром не встретилась, но можно предположить, что пользователи её получат.

В качестве бесплатного дополнения на сайте производителя предлагаются мультимедийная оболочка собственной разработки AVer MediaCenter и сервис вещания в сеть SnugTV, подробности о которых можно найти в статье, посвящённой AVerTV Super 009.

Конструкция и спецификации

Производителем заявлены следующие возможности:

  • поддержка цифрового вещания в формате DVB-T (MPEG2 и H.264);
  • поддержка HDTV (1080i/720p) в цифровом режиме;
  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • поддержка электронной программы передач (EPG);
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки);
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;
  • настройка кнопок ПДУ;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 16 каналов одновременно;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

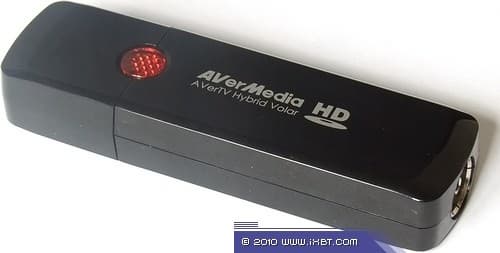

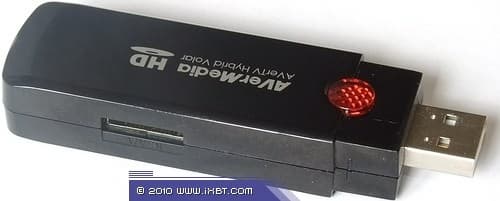

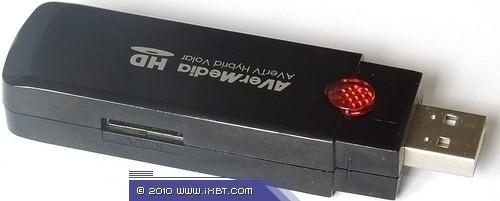

Знакомые по всем предыдущим моделям серии строгие формы с гранями «под кристалл», придававшие моделям узнаваемость, похоже, ушли в прошлое, сменившись плавными линиями, едва не обезличившими тюнер, если бы не красная рифлёная «кнопка» вставки, скрывающей светодиод активности (ИК-датчик пульта ДУ расположен на другом конце платы, отсутствие дополнительных прозрачных элементов свидетельствует об ИК-прозрачности корпуса).

Как и у предыдущих моделей, разъём для подключения внешних источников сигнала находится на боковой панели.

Корпус сделан из глянцевого пластика, в силу чего AVerTV Hybrid Volar HD несколько выиграл в общей внешней эффектности (чему также способствует утопленный в корпус антенный разъём), но, к сожалению, проиграл в практичности в силу повышенной маркости последнего. Вернулась отсутствовавшая в AVerTV Volar AX/HX крышка USB-разъёма, впрочем, исполняющая больше декоративную, нежели защитную функцию. Размеры тюнера составляют 87 × 25 × 15 мм при закрытой крышке.

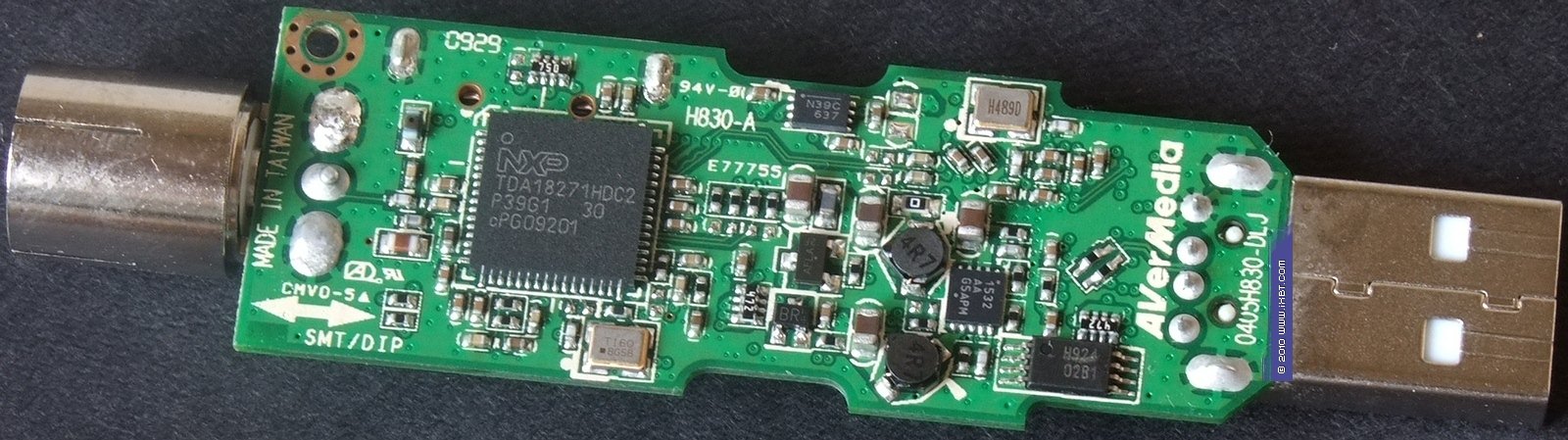

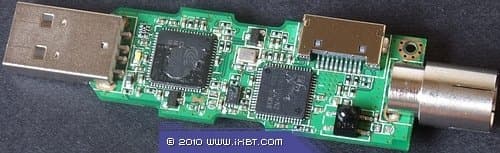

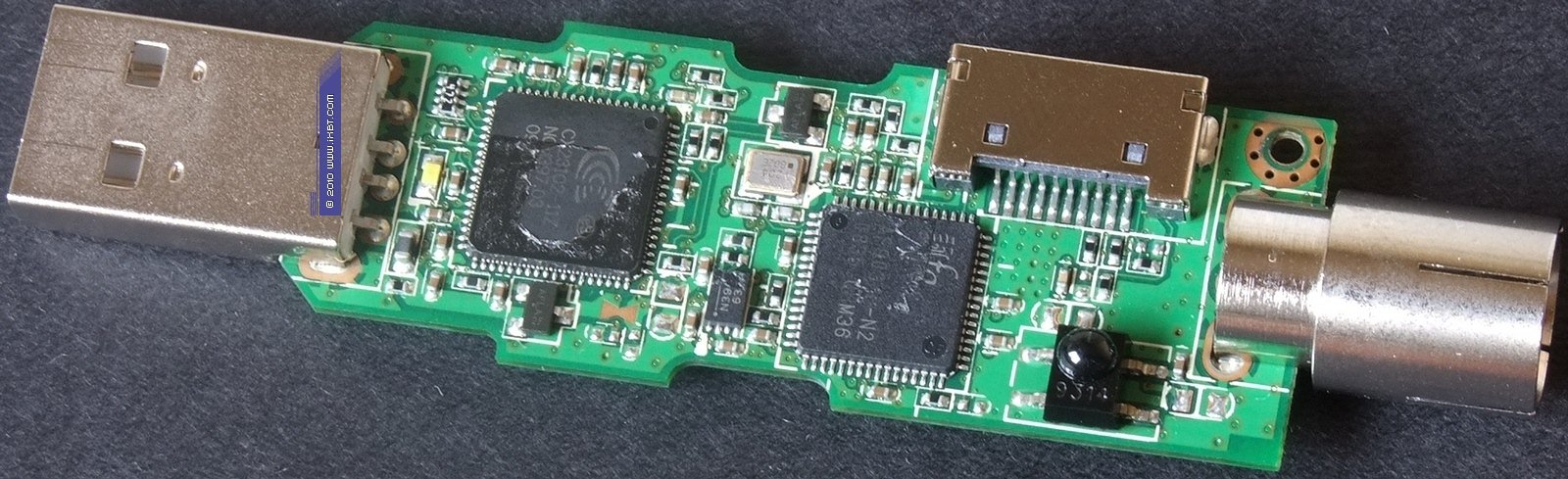

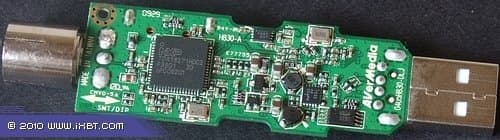

Основные элементы расположены на обеих сторонах платы.

Приём сигнала осуществляется при помощи полупроводникового ВЧ-блока TDA18271HDС2 от NXP Semiconductors (бывшее подразделение Philips, сначала выделенное в самостоятельную компанию, а в феврале 2010 года приобретенное Trident Microsystems, Inc.). Обновился COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятора, AF9013-N1 производства ITE Tech. Inc. сменил AF9033B-N2 той же компании. Самым любопытным является декодер, тюнер оснащён до этого не встречавшимся нам CX23102-11Z от Conexant Systems, Inc., представляющим собой 10-разрядный декодер последнего поколения с поддержкой декодирования всех стандартов стереозвука и встроенными ИК- и USB-контроллерами.

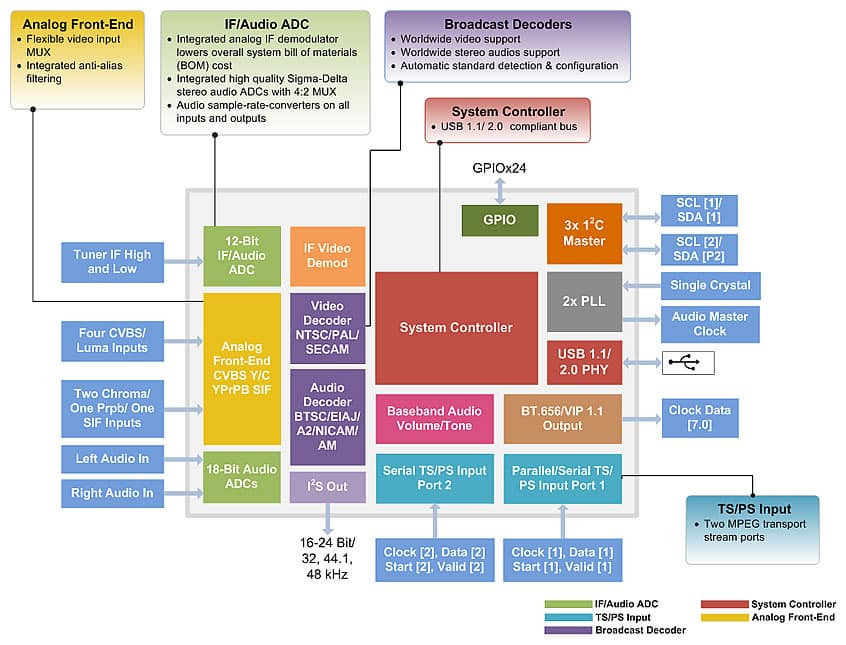

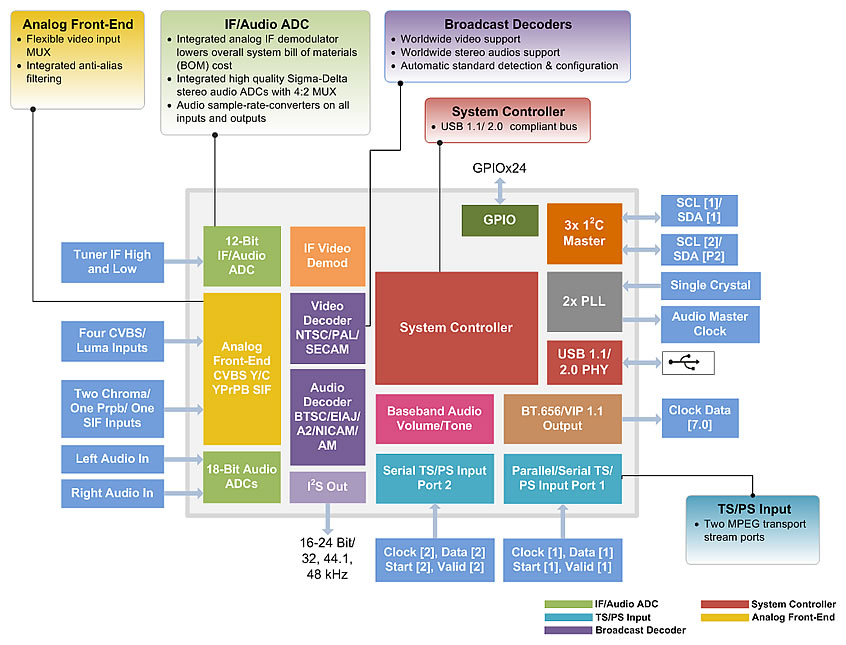

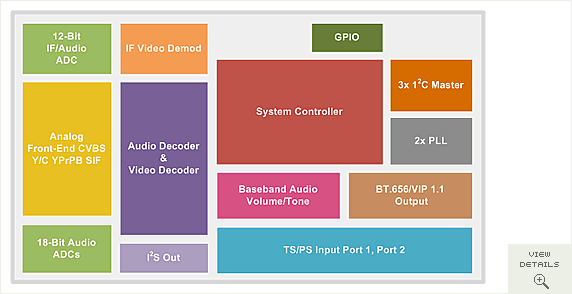

Схема CX23102.

Увы, с дополнительной обработкой звука произошла та же история, что и с AVerTV Hybrid AirExpress, смена декодера лишила AVerTV Hybrid Volar HD режимов Philips Incredible Mono, Philips Incredible Stereo и Dolby Surround.

Зато к положительным моментам нового дизайна можно отнести уменьшившееся на единицу количество микросхем, потенциально способное положительно повлиять на энергопотребление тюнера.

Конфигурация тестового компьютера

  • Процессор Intel Core i7 920
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 8 ГБ (4х2048 DDR3 PC12800 Patriot)
  • Видеокарта NVIDIA GeForce GTX 480
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • Жесткий диск 500 ГБ Samsung (HD502IJ)
  • Жесткий диск 250 ГБ WDC (WD2500JS-40MVB1)
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Tagan SuperRock TG880-U33II (880W)
  • Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
ДТВ 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

Подключение

Для захвата с внешних источников используется переходник, входящий в комплект поставки. Увы, несмотря на поддержку компонентного сигнала в CX2310x (до 480i), возможность такого подключения инженерами AVerMedia традиционно игнорируется с упорством, достойным лучшего применения.

Прилагаемая портативная антенна с двумя телескопическими блоками может быть установлена на подставку или закреплена на верхней части экрана ноутбука, для чего в комплект входит специальный зажим. Разумеется, по качеству приёма такой вариант однозначно уступит стационарной антенне, но в местах с устойчивым приёмом сигнала (особенно DVB-T или FM-радио) может оказаться полезным.

Настройка

Одноуровневое установочное меню позволяет установить драйвер и фирменную программу AVerTV (выбор осуществляется непосредственно при установке).

После установки в разделе Звуковые, видео и игровые устройства появляется устройство AVerMedia H830 USB Hybrid DVB-T, а в разделе Устройства HID (Human Interface Devices) устройство AVerMedia H830 USB Custom IR Reciever.

В системный трей помещается иконка программы AVerQuick, отвечающей за работу планировщика и пульта ДУ.

Любопытное нововведение — в настройках AVerQuick можно разрешить автоматический запуск AVerTV при подключении тюнера.

При тестировании использовались драйвер 10.2.64.38 и программа AVerTV версии 6.4.1 [10062201]. «Четвёрка», сменившая «тройку» в версии программы свидетельствует о наличии изменений, о которых мы поговорим ниже.

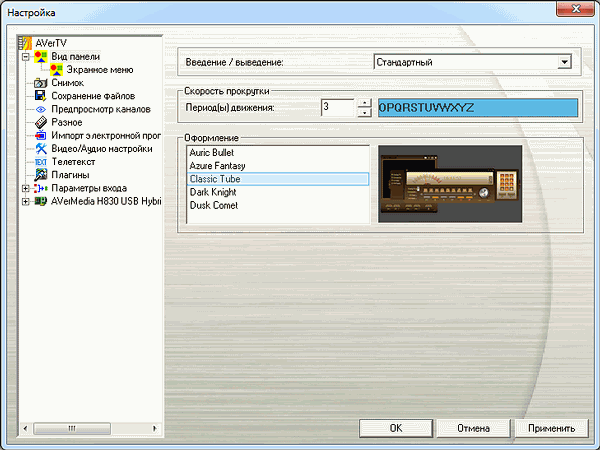

В разделе «Вид панели» находятся такие настройки интерфейса, как общее оформление (к 3 знакомым нам схемам Azure Fantasy, Dusk Comet и Auric Bullet добавились Classic Tube в стиле «ретро», и строгая (строгий?) Dark Knight, представленная на скриншоте выше), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

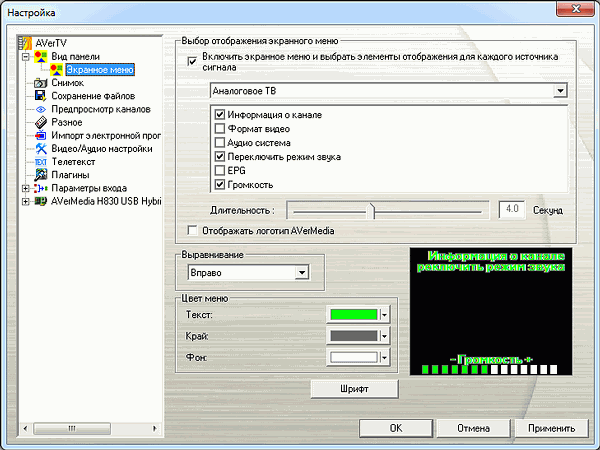

Подраздел «Экранное меню» позволяет выбрать цветовую гамму, длительность отображения меню, его расположение и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и громкость). В версии 6.3.1 был добавлен вывод логотипа AVerMedia.

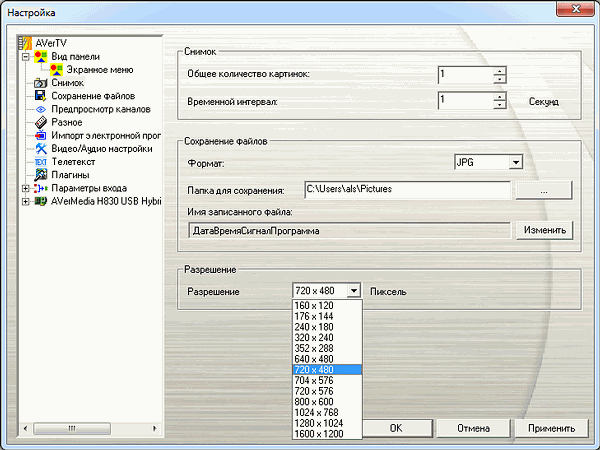

В настройках захвата кадров присутствуют количество снимков в серии, интервал между ними, формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения (от 160×120 до 1600×1200). Максимальное количество скриншотов в серии составляет 100.

Раздел отвечающий за сохранение файлов, предоставляет доступ к папкам для сохранения видео и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с перечисленными выше для захвата кадров.

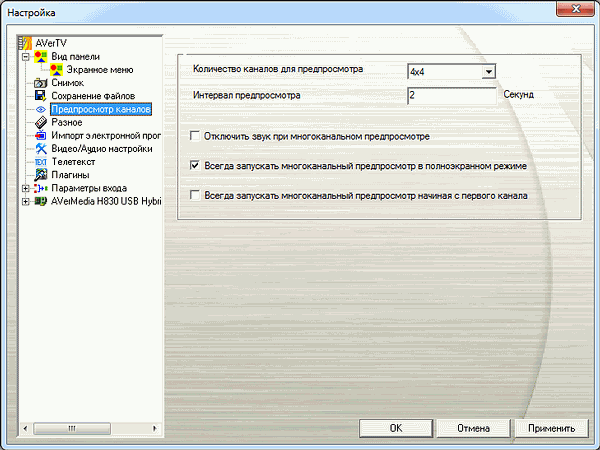

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2×2 до 8×8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала в списке.

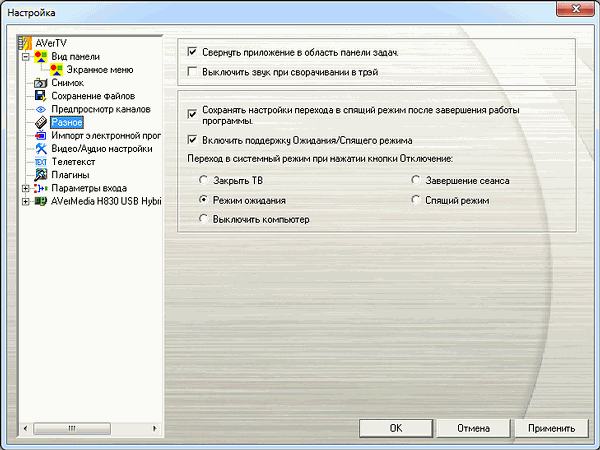

Раздел «Разное» позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

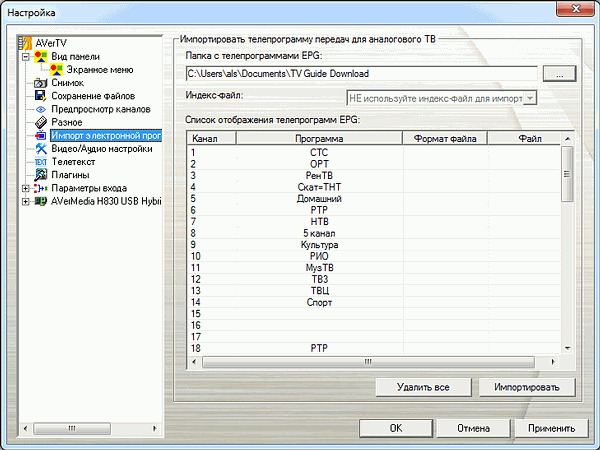

AVerMedia стала третьим после Beholder и GOTVIEW и последним на момент тестирования производителем на отечественном рынка TV-тюнеров, реализовавшим поддержку электронной программы передач EPG (Electronic Program Guide). Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt)

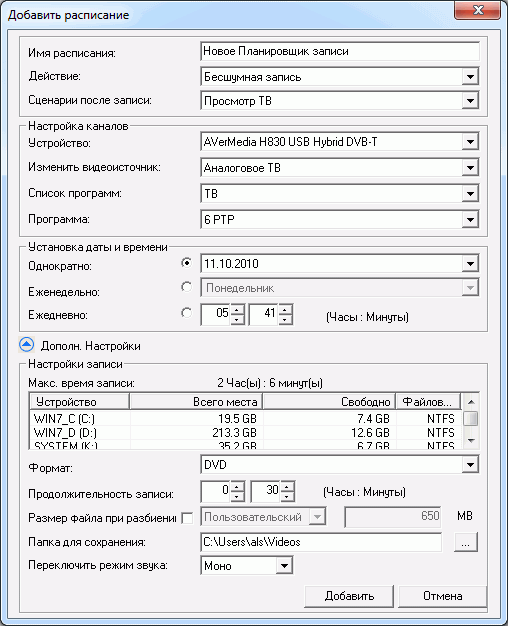

Для планирования записи согласно программе передач реализовано отдельное интерфейсное окно.

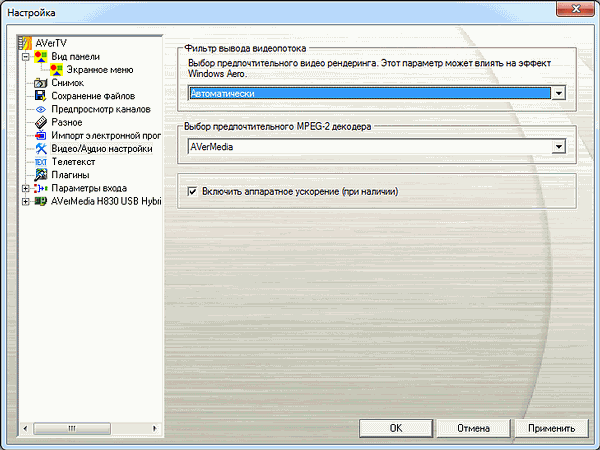

В разделе видео и аудионастроек доступны выбор видеорендерера (автоматически, Overlay Mixer, Video Mixing Renderer и Enhanced Video Renderer при доступности последнего в системе) и MPEG2-декодера (собственный декодер от AVerMedia или Microsoft DTV-DVD Video Decoder). В AVerTV 6.4 вернулась возможность включить аппаратное ускорение при его наличии.

Настройки телетекста состоят из двух варианта вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

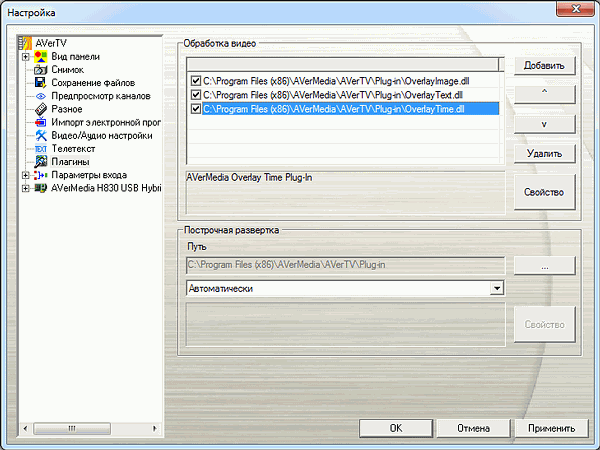

Раздел «Плагины» является главной новинкой новой версии AVerTV.

Как и с поддержкой программы передач в формате JTV, программисты AVerMedia ликвидировали отставание от Beholder и GOTVIEW в этой области. Пока список стандартных модулей невелик, но представители компании обещают, что ими дело не ограничится. Желающие пока могут на свой страх и риск попробовать свободно распространяемые плагины от Beholder.

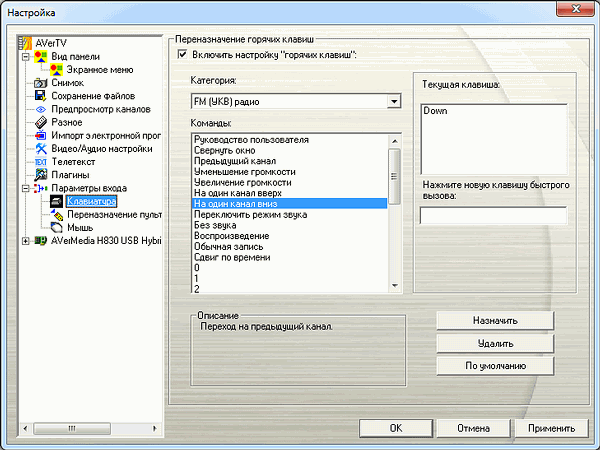

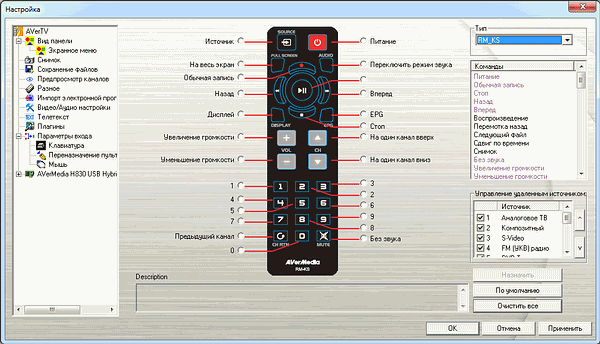

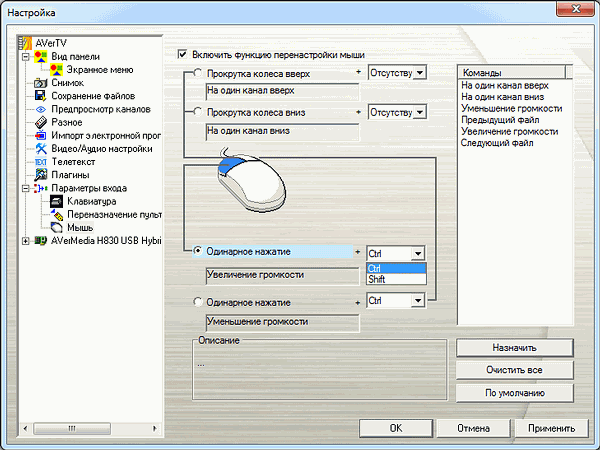

Раздел с так и не исправленным названием «Параметры входа» (логичнее было бы заменить «входа» на «ввода» или «управления») содержит три подраздела, отвечающие за настройки клавиатуры,

пульта ДУ

и кнопок/колеса стандартной трёхкнопочной мыши. Поддерживаются комбинации «кнопка мыши + кнопка-модификатор».

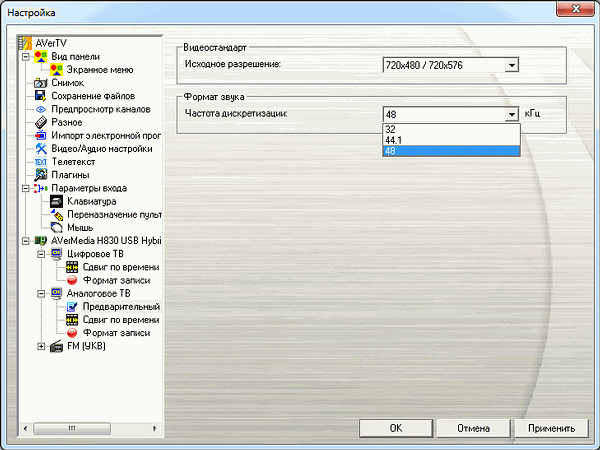

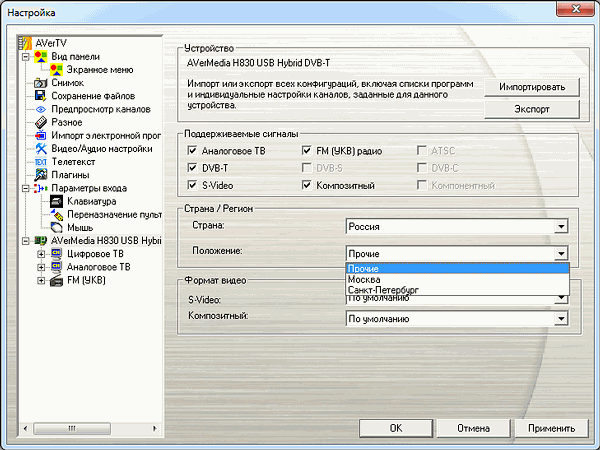

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены готовые списки каналов эфирного вещания.

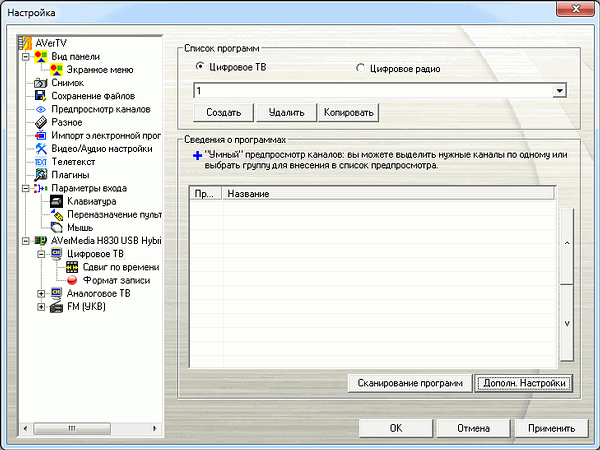

Несмотря на возможность DVB-T передавать на одной частоте как телевизионные каналы, так и радиостанции, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов как для аналогового, так и для цифрового режимов. При выборе России в качестве региона автопоиск работает корректно. Можно сохранить несколько пользовательских профилей.

В дополнительных настройках каждого канала можно изменить название, частоту, полосу пропускания и настройки часового пояса для использования EPG (Electronic Program Guide). Там же можно провести поиск каналов на конкретной частоте.

Ручная настройка таких параметров как VPID (Video Program Identification) и APID (Audio Program Identification) традиционно невозможна. Впрочем, не менее традиционно необходимости в последней при тестировании тюнеров от AVerMedia ни разу не возникало.

При работе в цифровом режиме поддерживается вещание в форматах MPEG2 и H.264.

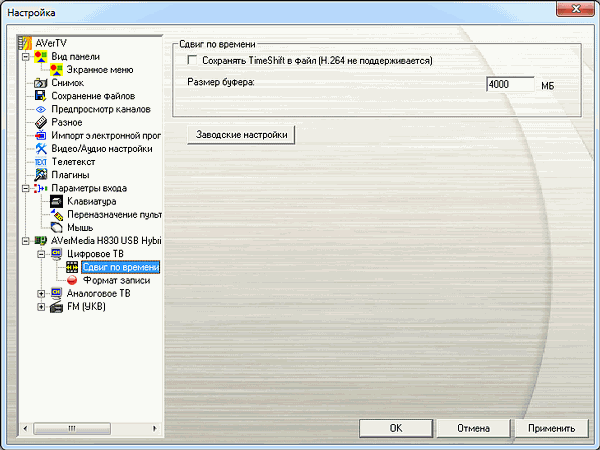

Режим отложенного просмотра TimeShift, в локализации от AVerMedia называющийся сдвигом по времени, поддерживает сохранение буферного файла в пределах заданного объёма (только для MPEG2, H.264 не поддерживается).

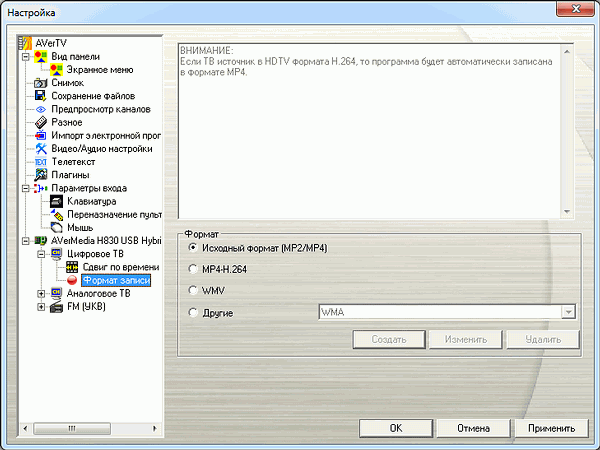

Поддерживаются запись в исходном формате, запись звука и перекодирование в WMV и H.264 (ограничено разрешением 320×240).

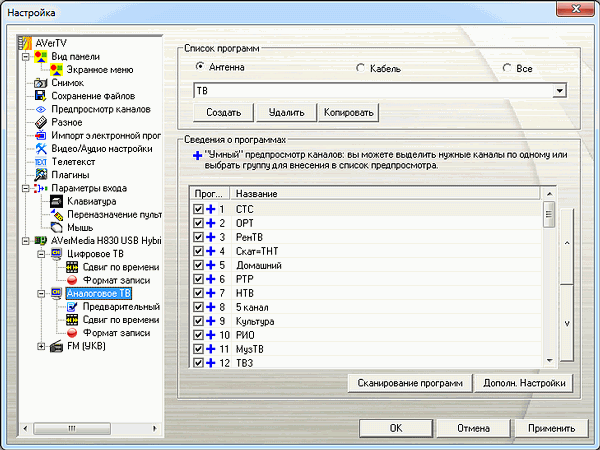

Поиск аналоговых каналов возможен как в антенном и кабельном диапазоне отдельно, так и с их объединением. Сохранение нескольких пользовательских профилей доступно и здесь.

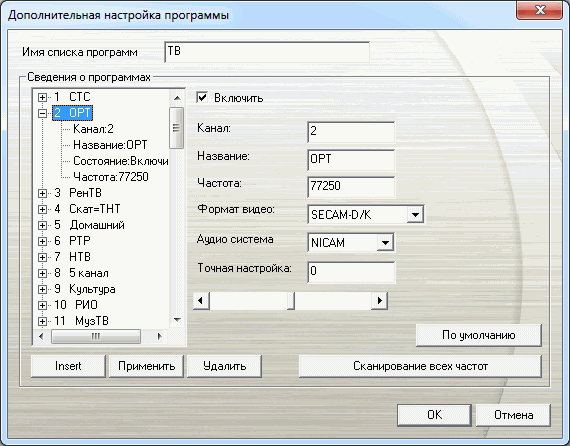

В дополнительных настройках можно найти название канала (доступное для редактирования и в общем списке), частоту, индивидуальный стандарт цветности и почему-то помещённый сюда поиск по всему диапазону частот.

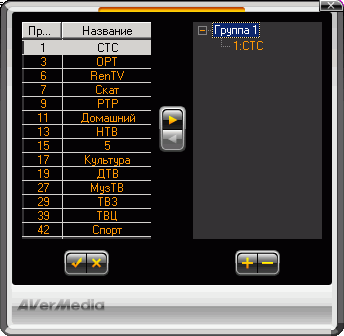

Поддерживаются пользовательские группы каналов.

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню. Таким образом, к стандарту цветности и режимам звука добавляются яркость, контрастность, оттенок, насыщенность, резкость, масштабирование («нерабочая область» согласно терминологии AVerMedia) с независимой настройкой по всем направлениям, тип деинтерлейсинга (Bob, Weave, краевое сглаживание и появившаяся в AVerTV 6.4 прогрессивная развёртка, обеспечивающая лучшую чёткость изображения) и названное в русском варианте «повышением качества видео» шумоподавление (включено, выключено, автоматический выбор).

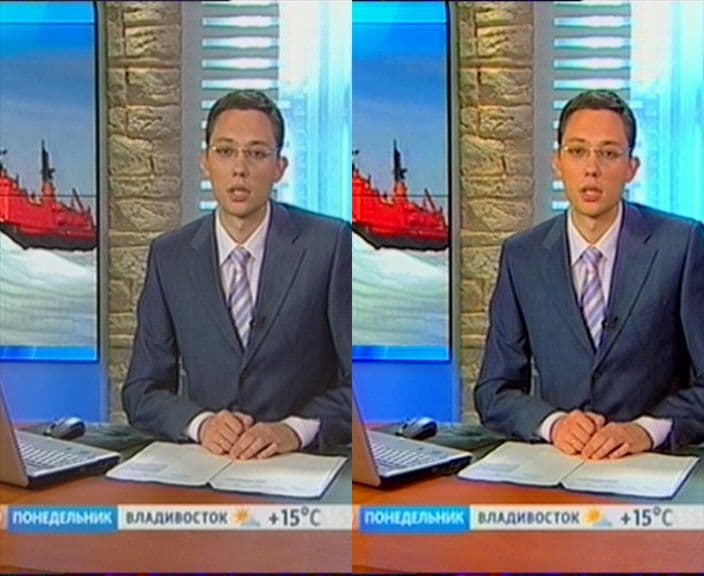

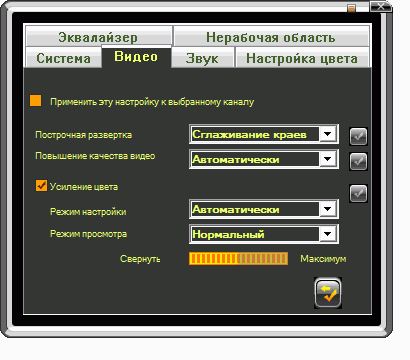

Ещё одной новинкой AVerTV 6.4 стал пункт «Усиление цвета», позволяющий дополнительно управлять насыщенностью (кроме автоматической работы возможно ручная настройка, которой, впрочем, может помешать ошибка в локализации, результатом которой стало непонятное «Свернуть» вместо «Минимум»). Результат представлен на скриншоте ниже, благо в программе реализованы демонстрационные режимы с обработкой половины изображения и с разделением окна.

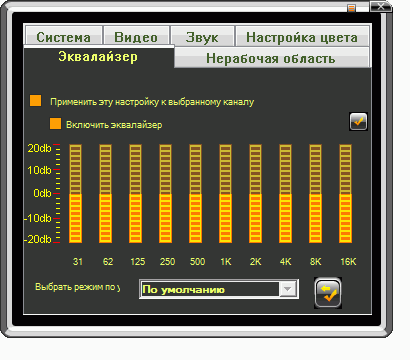

Из AVerTV 6.3 перекочевали 10-полосной эквалайзер, настройка баланса и раздельная регулировка громкости для левого и правого каналов.

Многоканальный предварительный просмотр имеет подзаголовок «умный» (Smart). Выражается это в пользовательском выборе каналов для отображения в оконной матрице (синие «плюсы» в списке каналов).

Для предварительного просмотра можно выбрать разрешение (в нашем случае только 720×576) и частоту дискретизации звука.

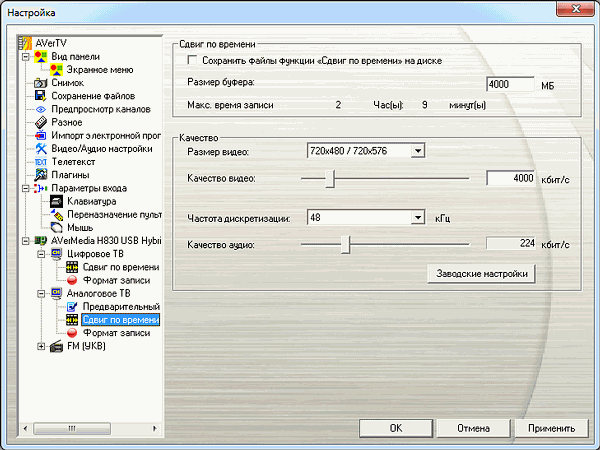

Параметры MPEG2 потока при работе в режиме отложенного просмотра (TimeShift, сдвиг по времени) у AVerTV Hybrid Volar HD, в отличие от рассмотренных ранее моделей, не допускают изменения разрешения, ограничиваясь максимальными для аналогового вещания 720×480/720×576 в зависимости от видеостандарта. Изменять можно видеобитрейт (от 2000 до 15000 кбит/с вместо доступных в предыдущих версиях 8000 кбит/с), аудиобитрейт (от 192 до 384 кбит/c) и частоты дискретизации (32, 44.1, 48 кГц). Это справедливо только для аналогового режима, в цифровом эти параметры совпадают с параметрами потока. Возможно сохранение буферного файла.

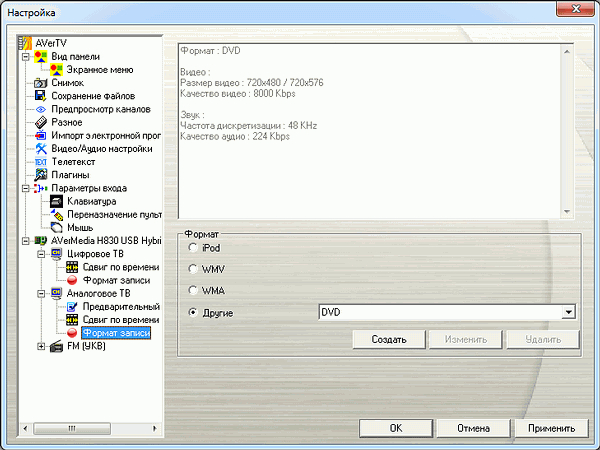

К нескольким стандартным профилям, представленным в разделе настроек записи, можно добавлять пользовательские. К сожалению, поддержка сторонних кодеков, установленных в системе, ограничена только DivX и XviD.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG2-кодека теперь ограничен диапазоном 2000—15000 Кбит/с. Это не относится к частоте дискретизации (доступны 32, 44,1 и 48 кГц) и аудиобитрейту (192—384 Кбит/c). Отдельно отметим возможность использования штатного программного шумоподавления не только при просмотре, но и при записи.

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

Планировщик поддерживает фоновую запись с отключенным звуком и режим отложенного просмотра в качестве задачи. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

В цифровом режиме поддерживаются субтитры.

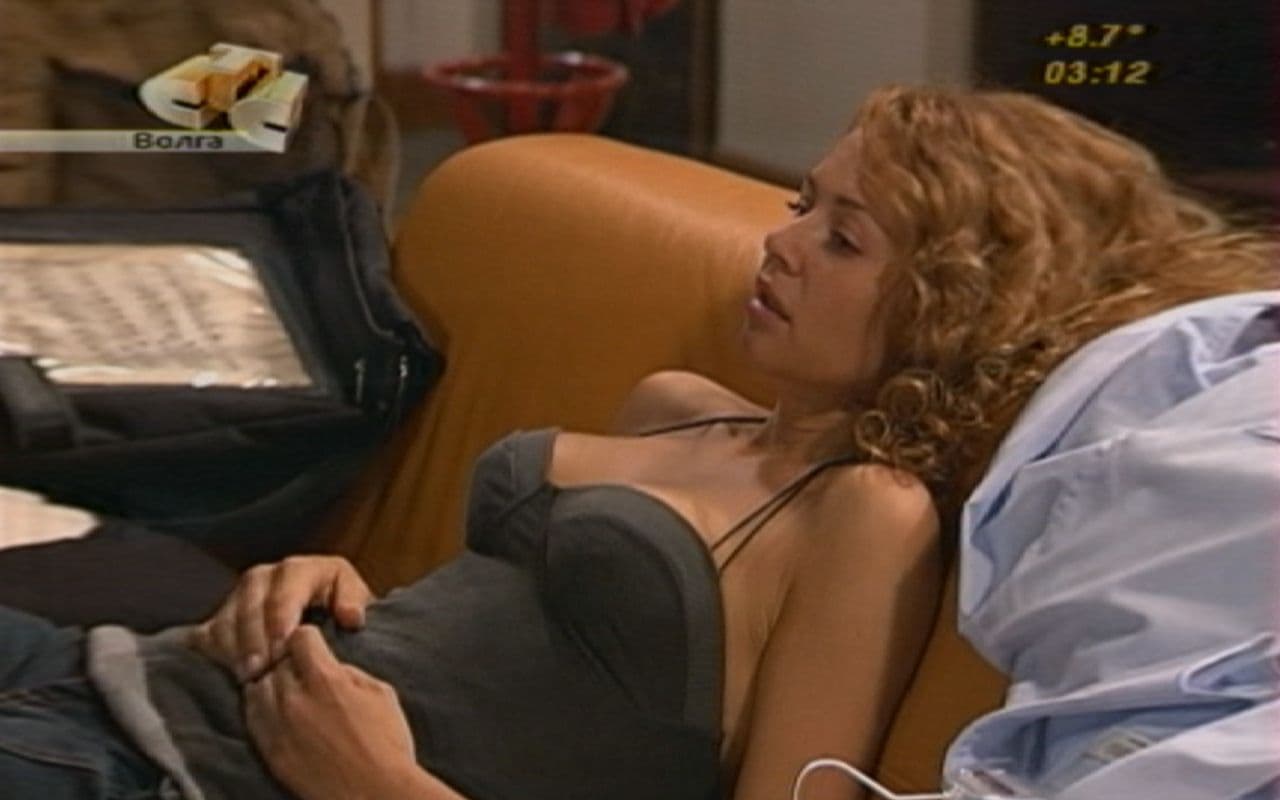

Доступная в контекстном меню (только в полноэкранном режиме) опция Magic Video Effect отвечает за потенциально интересный владельцам широкоформатных мониторов панорамный вывод, в котором изображение с пропорциями 4:3 преобразуется для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны).

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

Как уже говорилось выше, тюнер полностью совместим с сервисом вещания в сеть SnugTV, подробности о котором можно найти в статье, посвящённой AVerTV Super 009.

Качество

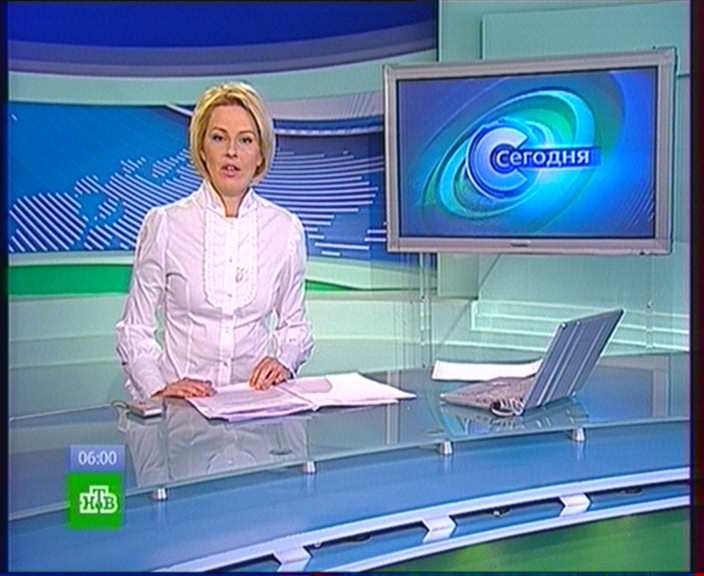

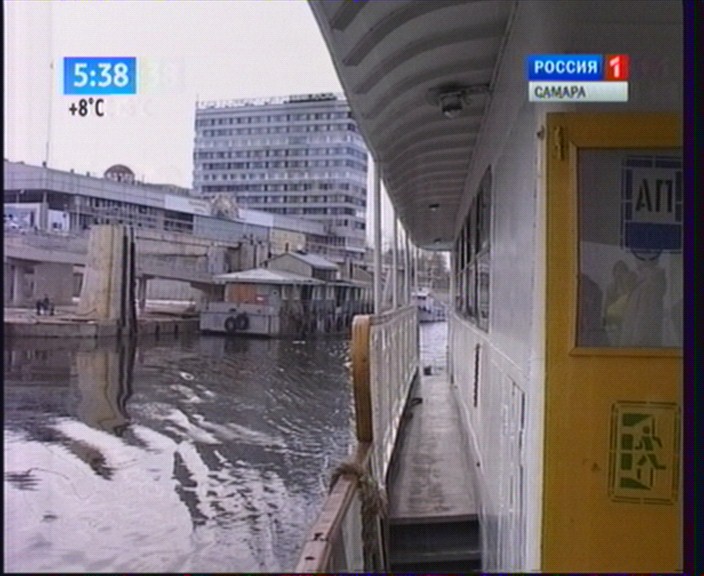

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

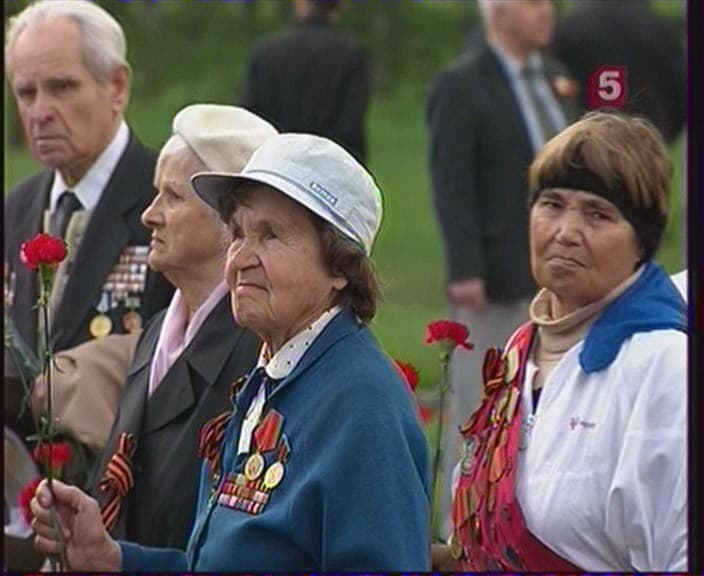

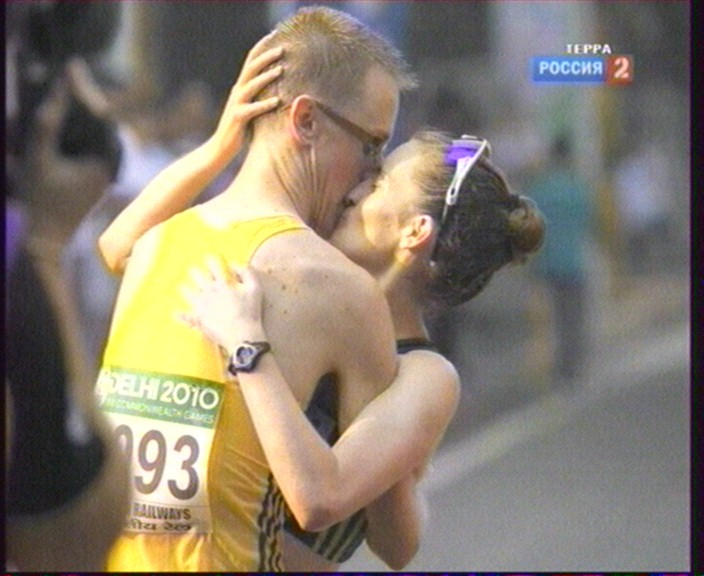

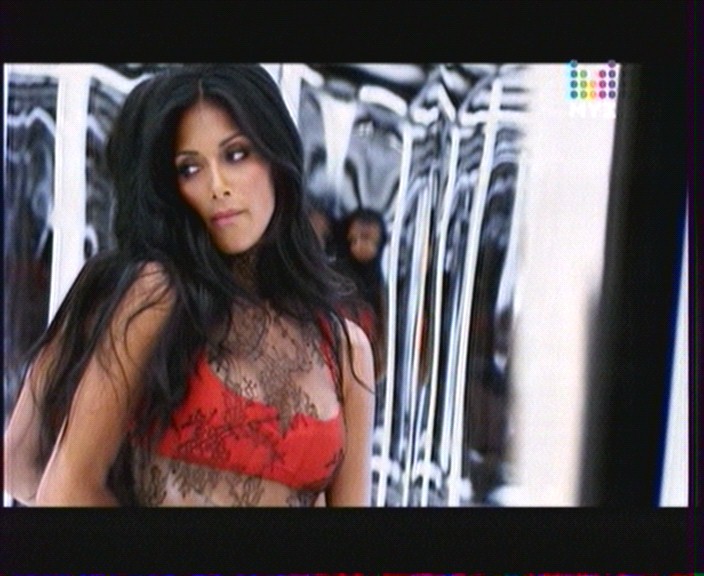

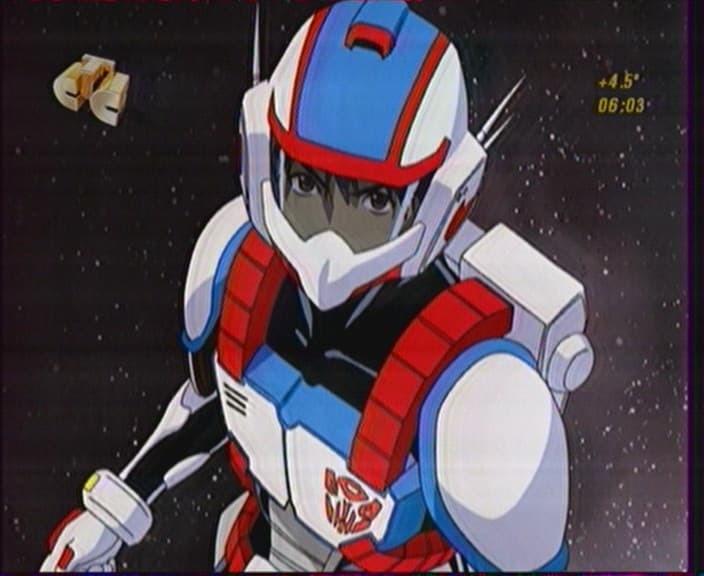

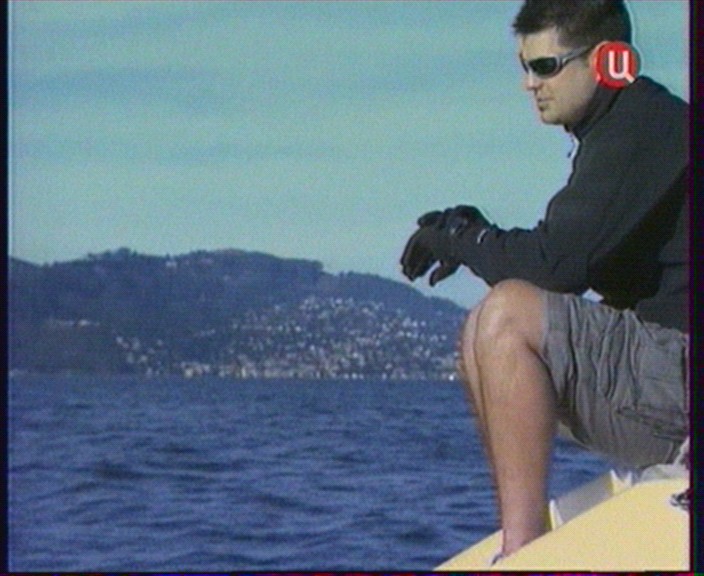

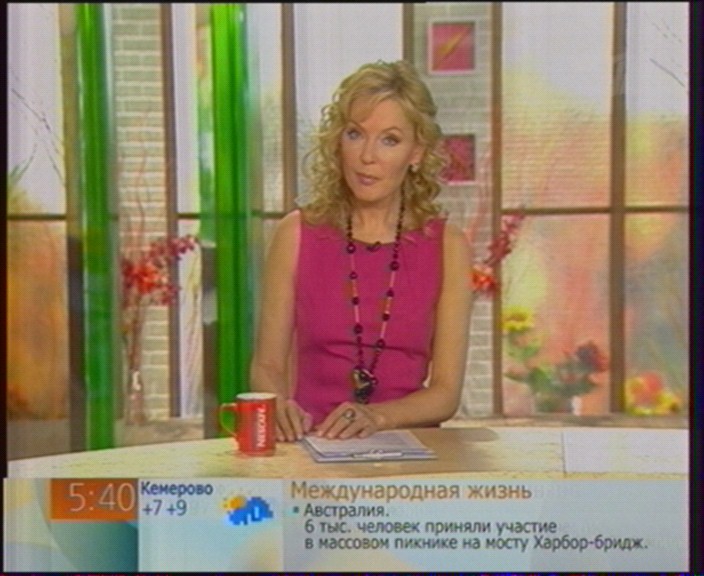

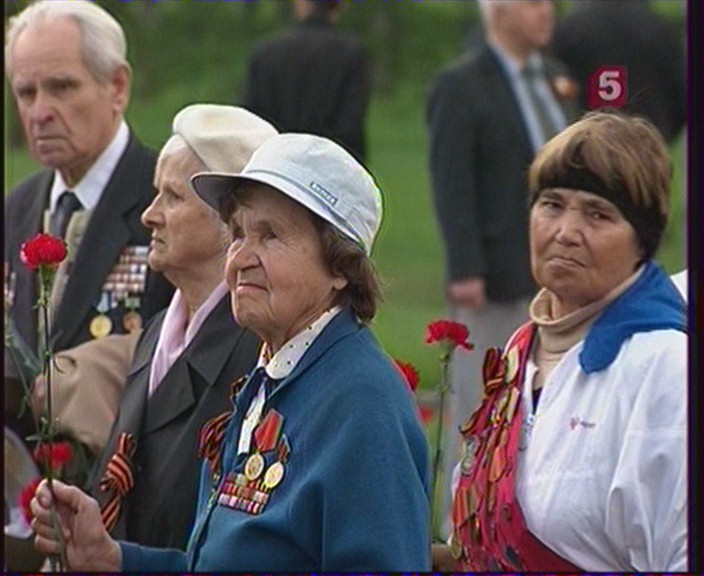

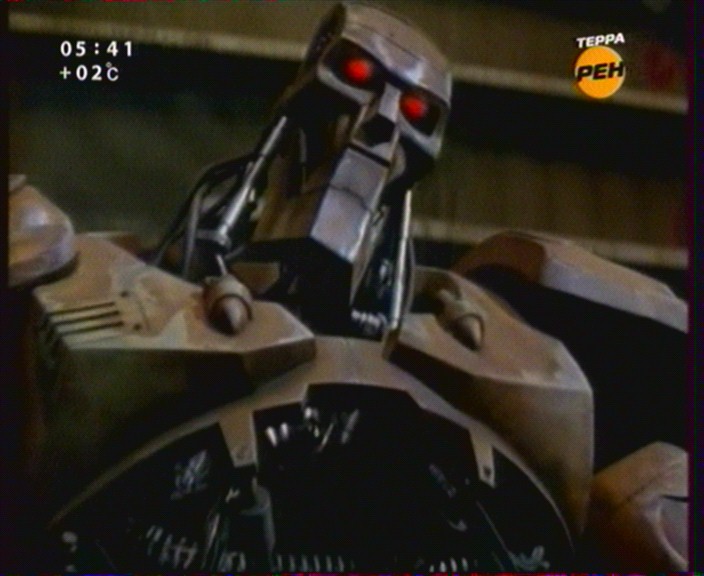

Тюнер обеспечивает хорошее качество приёма цифровых и аналоговых каналов (более подробно о работе в аналоговом режиме в следующих частях нашего сравнительного цикла).

Новый декодер обеспечивает хорошее качество изображения (напомним, что разница между декодерами последних поколений вряд ли будет заметной для обычного пользователя), существовавшее ранее снижение чёткости вследствие используемых методов деинтерлейсинга теперь обходится выбором прогрессивной развёртки в настройках канала.

Тюнер обеспечивает хорошее качество звука.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG2. Это позволяет использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Увы, автоматическое определение стандарта цветности во время тестирования так и не заработало, но пока ещё нельзя исключать его поддержку в будущих драйверах. Не помешала бы поддержка Windows Media Center штатными пультами ДУ (при этом, как ни странно, AVerTV 6.4 совместимыми с этой оболочкой пультами управляться может, выбор осуществляется в настройках AVerQuick).

Нагрев устройства при работе можно оценить как умеренный и на стабильность не влияющий.

FM-тюнер

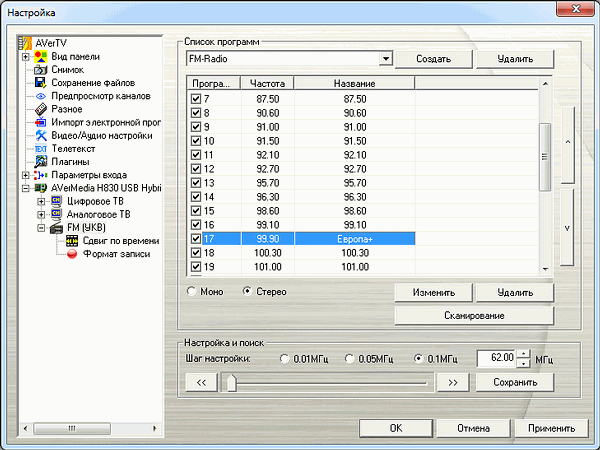

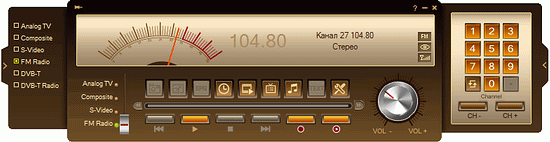

Программа использует общий интерфейс для всех режимов. В AVerTV 6.4 предусмотрены готовые списки радиостанций Москвы и Санкт-Петербурга, кроме того, цифровая панель имеет два режима работы — переключение каналов и ввод частоты.

Качество приёма FM-радиостанций заслуживает хорошей оценки.

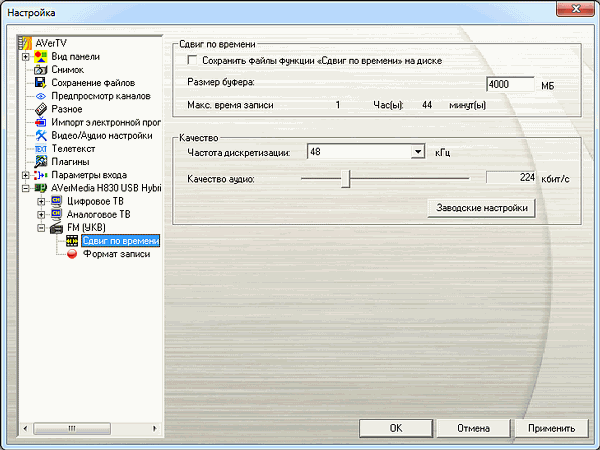

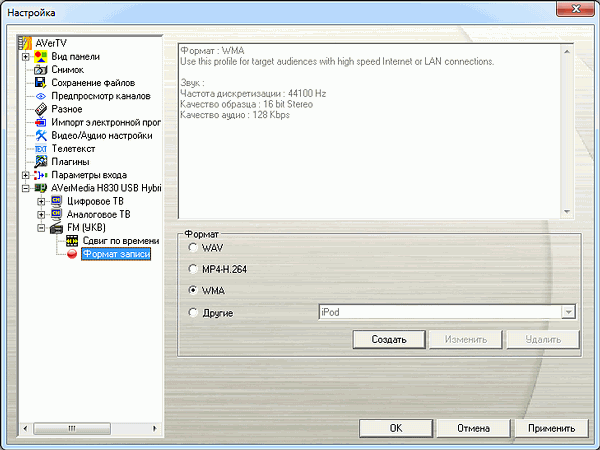

FM-режим имеет свои настройки режима сдвига по времени (используется MPEG2). В одноименном разделе можно выставить битрейт (192 — 384 Кбит/с) и частоту дискретизации (32, 44,1, 48 кГц). Сохранение буферного файла доступно и здесь.

Запись в MP3 штатными средствами поддерживается только в Windows XP (ограничена системными параметрами 22 кГц 56 кбит/с, ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов), в Windows Vista и Windows 7 в силу отсутствия системного MP3-кодека выбор сводится к WMA, WAV и H.264.

Тюнер продемонстрировал хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, mp3, 489 КБ).

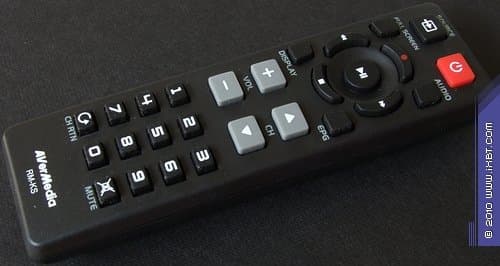

Пульт ДУ

AVerTV Hybrid Volar HD комплектуется тем же, что и AVerTV Hybrid AirExpress, 27-кнопочным пультом ДУ с питанием от двух батареек типоразмера AAA (входят в комплект поставки). К сожалению, эргономика пульта далека от идеала, несмотря на удобное расположение кнопок и разнесение их по функциональным зонам, большой ход при миниатюрном размере не позволяет обеспечить хорошую информативность нажатия. Особенно страдают от этого курсорные кнопки. Впрочем, это компенсируется относительной компактностью пульта, критичной в случае использования тюнера с мобильными компьютерами.

Выводы

Плюсы

  • компактность;
  • низкое энергопотребление;
  • хорошее качество приёма, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов в аналоговом режиме;
  • поддержка MPEG2 и H.264 HDTV (1080i/720p) в цифровом режиме;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • программное шумоподавление;
  • поддержка телевизионной программы в формате JTV;
  • поддержка субтитров в цифровом режиме;
  • поддержка сторонних модулей (плагинов);
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
  • поддержка сервиса SnugTV.

Минусы

  • отсутствие автоматического определения стандарта цветности (на момент тестирования);
  • ограниченная поддержка сторонних кодеков при записи;
  • отсутствие возможности работы с источниками компонентного сигнала;

В отличие от новых ExpressCard тюнеров от AVerMedia, обновление серии Volar трудно назвать однозначно удачным. За некритично уменьшившееся энергопотребление пришлось заплатить исчезновением дополнительной обработки звука, марким корпусом и отсутствием автоматического определения стандарта цветности (в очередной раз повторим, что это пока ещё может быть исправлено новыми драйверами, к тому же, это нельзя считать недостатком при использовании штатного ПО). Несмотря на это, AVerTV Hybrid Volar HD нельзя назвать неудачным устройством, на фоне конкурентов от других производителей он по-прежнему выглядит очень хорошо. Не в последнюю очередь в этом заслуга программы AVerTV, в очередной раз расширившей функциональность в новой версии.

Средняя текущая цена (количество предложений) AVerTV Hybrid Volar HD в московской рознице: $83(28)

Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
