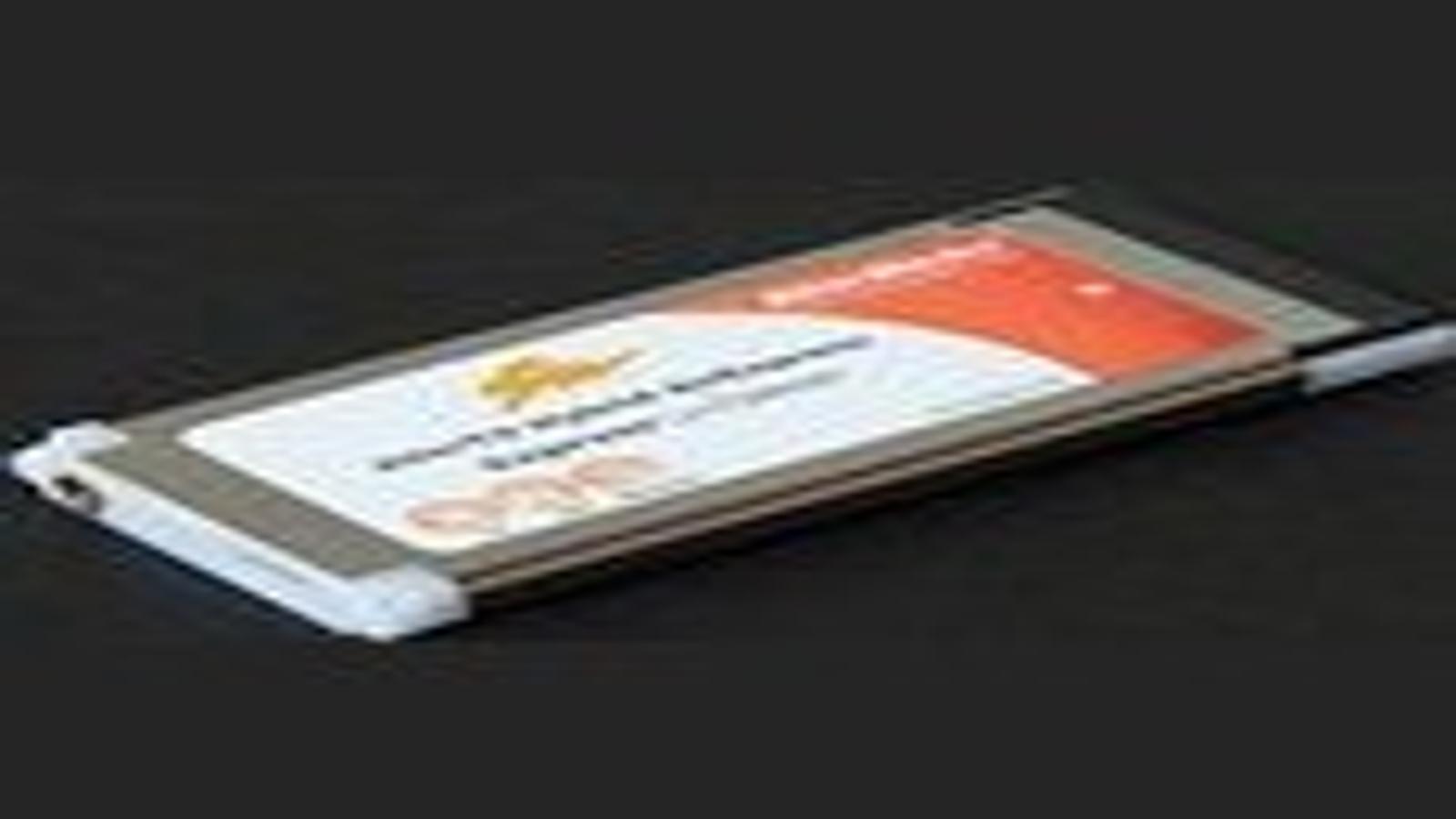

AVerTV Hybrid AirExpress (H968)


самый компактный гибридный TV- и FM-тюнер с интерфейсом Express Card



«Ради легких путей пришлось заняться техническим прогрессом.»
Георгий Александров

Устойчивое положение в списке лидеров мирового рынка компьютерных TV-тюнеров тайваньской компании AVerMedia Technologies Inc. обусловлено не в последнюю очередь вниманием к появляющимся новым техническим решениям. Так, AVerMedia оказалась в числе первых компаний, предложивших устройства с интерфейсом Express Card, отличающимся от PCMCIA как большей миниатюрностью (ширина и длина уменьшились на 2 см и 1 см соответственно), экономичностью и увеличенной пропускной способностью в режиме PCI-Express 1x. Стандарт ExpressCard предусматривает два варианта разъёмов шириной 54 и 34 миллиметра, причем последний имеет обратную совместимость. Первая модель компании с этим интерфейсом AVerTV Hybrid Express предназначалась для разъёма 34 мм, рассмотренный недавно AVerTV Hybrid NanoExpress для 54 мм. Рассматриваемый в этой статье тюнер фактически является заменой AVerTV Hybrid Express с переводом основных микросхем от Xceive Inc. и Conexant Systems, Inc на аппаратную часть от NXP Semiconductors, обеспечивающую, в частности, лучшую совместимостью с ноутбуками, большую энергоэффективность и ещё кое-что, о чём, как обычно, далее по тексту.

Любопытно происхождение названия модели. Модная приставка «Nano» отошла к предыдущей модели с интерфейсом ExpressCard, поэтому в бой вступило слово «Air», призванное, видимо, подчеркнуть «воздушность» устройства.

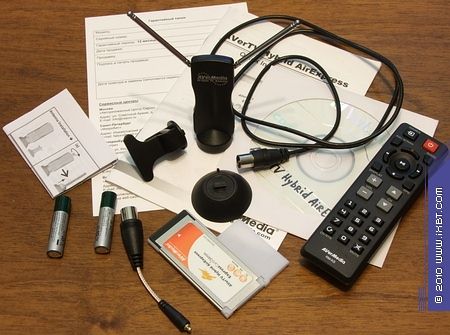

Комплект поставки

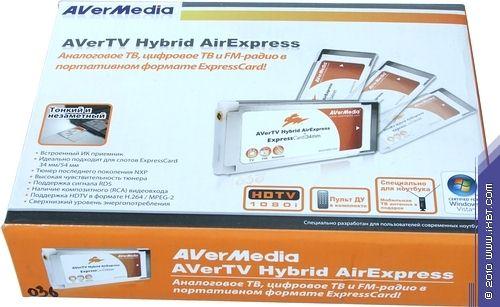

Как и AVerTV Super 009, AVerTV Hybrid AirExpress поставляется в коробке обновлённого дизайна, в котором тёмные тона, сочетающиеся с фирменным оранжевым цветом, уступили место белому фону, что на этот раз отлично сочетается с «воздушным» названием.

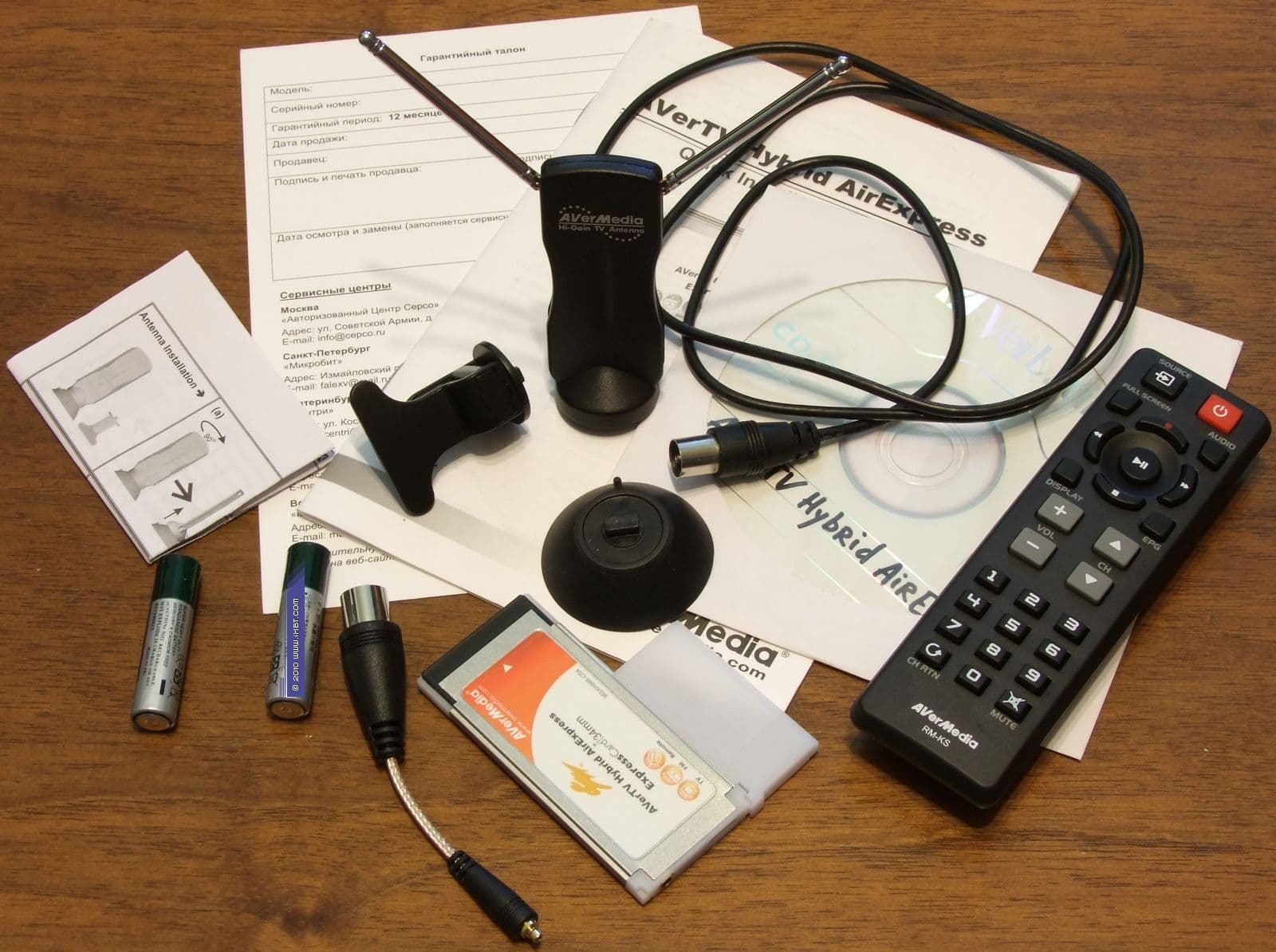

Комплект поставки составляют:

  • тюнер;
  • пульт ДУ;
  • переходник для подключения антенны с разъемом IEC
  • портативная TV/FM-антенна;
  • переходник для подключения внешних источников (S-Video + RCA видео + 2 RCA аудио);
  • CD с драйверами и программным обеспечением (с тестовым экземпляром отсутствовал);
  • краткое руководство по установке тюнера;
  • руководство по установке портативной TV-антенны на нескольких языках, включая русский;
  • фирменный гарантийный талон;
  • наклейка с логотипом компании.

В качестве бесплатного дополнения на установочном диске предлагается мультимедийная оболочка собственной разработки AVer MediaCenter, подробно описанная в материале, посвящённом AVerTV Super 009.

Конструкция и спецификации

Производителем заявлены следующие возможности:

  • поддержка цифрового вещания в формате DVB-T (MPEG2 и H.264);
  • поддержка HDTV (1080i/720p) в цифровом режиме;
  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • автоматическое определение стандарта вещания для канала (PAL/SECAM);
  • поддержка RDS (Radio Data System) сигнала;
  • поддержка электронной программы передач (EPG);
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки);
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;
  • настройка кнопок ПДУ;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 16 каналов одновременно;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

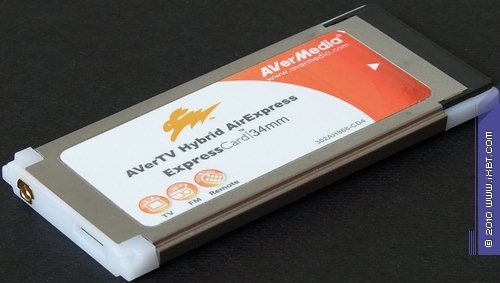

Внешний вид Express Card устройств определяется интерфейсом, однако для тюнеров с разъёмом 34 мм зачастую характерна выступающая часть, которой AVerTV Hybrid AirExpress лишён. В ноутбуках со стандартной глубиной разъёма тюнер полностью размещается в корпусе, но в некоторых моделях, к которым относится и тестовый компьютер, он может выступать на 2-4 мм.

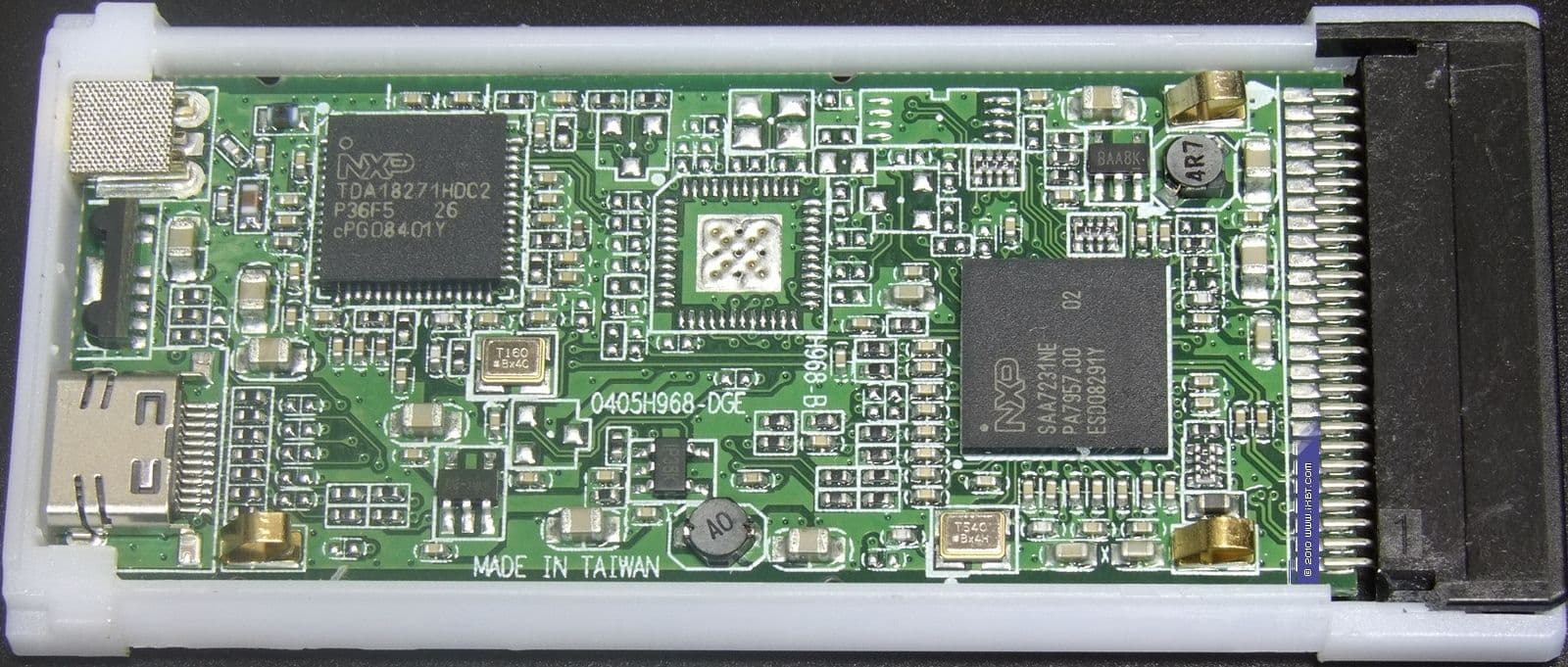

Как уже говорилось выше, основные компоненты тюнера производятся компанией NXP Semiconductors. Это выделенное когда-то в самостоятельную компанию подразделение Philips в феврале 2010 года приобретено Trident Microsystems, Inc., в силу чего можно ожидать новой смены надписей на чипах, теперь с «NXP» на «Trident».

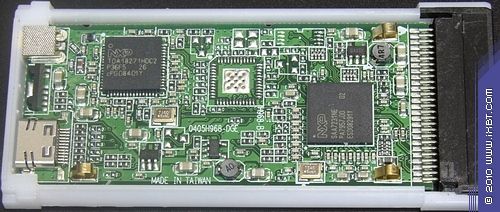

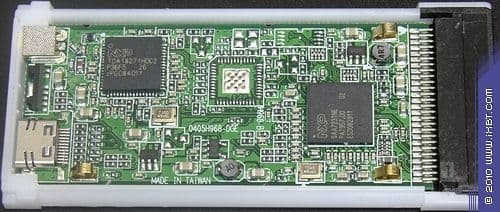

Приём сигнала осуществляется при помощи хорошо зарекомендовавшего себя мультистандартного гибридного ВЧ-блока TDA18271HDC2.

С декодером NXP SAA7231NE нам пока встречаться не доводилось. Этот чип с поддержкой как PCI-Express (используется в нашем случае), так и PCI, является одной из последних разработок NXP и представляет собой универсальное решение с высокой степенью интеграции, поддерживая кроме привычных аналогового вещания и цифрового в формате DVB-T, спутниковое в формате DVB-S, что позволяет обходиться без дополнительного COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятора. Кроме того, декодер имеет встроенный ИК-контроллер и не нуждается в дополнительных микросхемах для работы с RDS (Radio Data System), самостоятельно справляясь и с этой задачей.

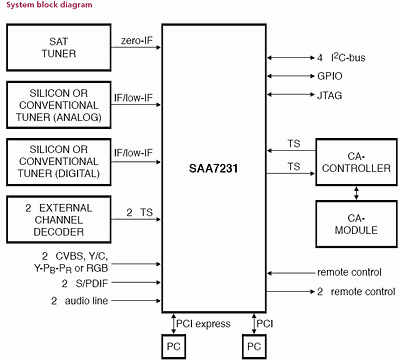

Схема SAA7231.

Увы, дополнительная обработка звука пала жертвой интеграции, привычных по тюнерам на базе предыдущих декодеров настроек тембра, и режимов Philips Incredible Mono, Philips Incredible Stereo, Dolby Surround от AVerTV Hybrid AirExpress ждать не стоит.

Судя по наличию ещё одного посадочного места, плата изначально проектировалась в расчёте на ещё один чип (возможно, COFDM-демодулятор), но использование SAA7231 позволило обойтись меньшим числом микросхем.

Установка двух (!) ИК-датчиков непосредственно на плате позволила избавиться от основного недостатка AVerTV Hybrid NanoExpress — дополнительного USB-датчика пульта ДУ, негативно влияющего на удобство портативного использования тюнера.

Конфигурация тестового компьютера

  • Ноутбук Samsung R60/FE0C
  • 15,4″ WXGA
  • Intel Core 2 Duo T5550 (1,73 ГГц/2 МБ/667 МГц)
  • ATI HD2300 128 MБ
  • HDD 160 ГБ (5400 rpm)
  • 2 ГБ DDR2
  • Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 (SP2) RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
ДТВ 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

Подключение

Несмотря на обратную совместимость, разъёмы 54 мм некоторых ноутбуков при использовании устройств 34 мм не обеспечивают должной фиксации. В таких условиях вполне вероятно выпадение тюнера из разъёма под весом антенного кабеля. Отрадно, что в AVerMedia подстраховались, укомплектовав AVerTV Hybrid AirExpress дополнительным пластмассовым фиксатором для «больших» разъёмов.

Габариты тюнеров с интерфейсом Express Card не позволяют использовать стандартные IEC-разъёмы, поэтому подключение антенны осуществляется посредством переходника. FM-антенна подключается к тому же разъёму, пользователям с кабельным вещанием следует учитывать это характерное для большинства Express Card и компактных USB2.0-тюнеров обстоятельство.

Для захвата с внешних источников используется переходник, входящий в комплект поставки. Увы, несмотря на поддержку компонентного сигнала в SAA7231, возможность такого подключения инженерами AVerMedia традиционно игнорируется.

Прилагаемая портативная антенна с двумя телескопическими блоками может быть установлена на подставку или закреплена на верхней части экрана ноутбука, для чего в комплект входит специальный зажим. Разумеется, по качеству приёма такой вариант однозначно уступит стационарной антенне, но в местах с устойчивым приёмом сигнала (особенно цифрового) может оказаться полезным.

Настройка

Одноуровневое установочное меню кроме штатной программы и драйвера (выбор осуществляется непосредственно при установке) позволяет установить фирменную мультимедийную оболочку AVer MediaCenter.

После установки в разделе Звуковые, видео и игровые устройства диспетчера устройств появляется AVerMedia H968 Hybrid Analog/DVBT.

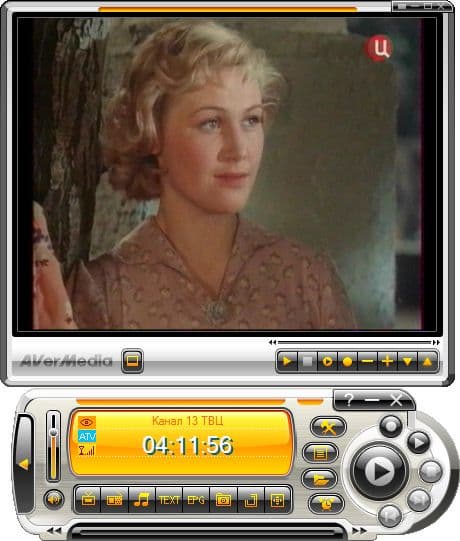

В системный трей помещается иконка программы AVerQuick, отвечающей за работу планировщика и пульта ДУ.

При тестировании использовались драйвер 2.1.64.36 и программа AVerTV версии 6.3.1 [09072304].

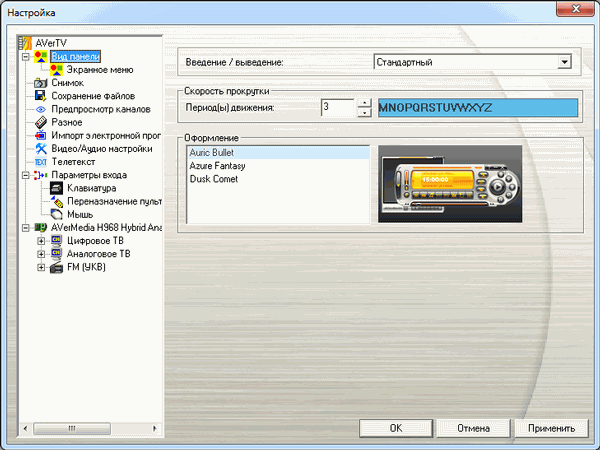

В разделе «Вид панели» находятся такие настройки интерфейса, как общее оформление (3 схемы — Azure Fantasy, Dusk Comet и Auric Bullet в версии 6.3), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

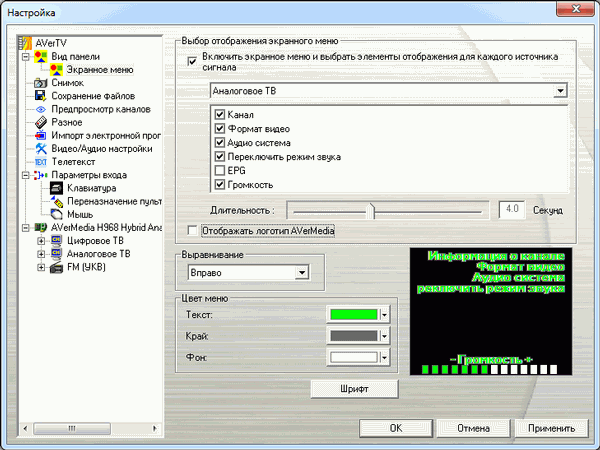

Подраздел «Экранное меню» позволяет выбрать цветовую гамму, длительность отображения меню, его расположение и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и громкость). В версии 6.3.1 добавлен вывод логотипа AVerMedia.

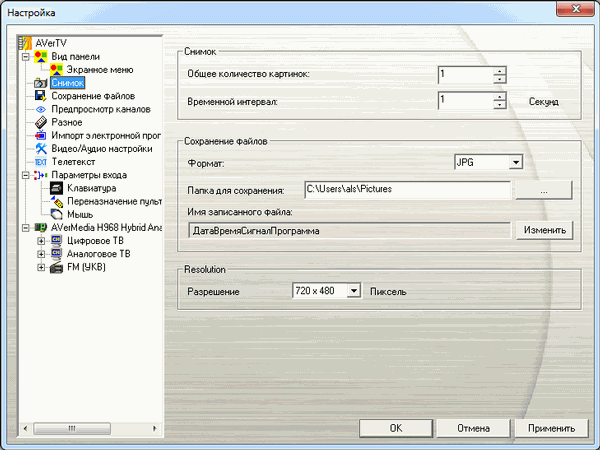

В настройках захвата кадров присутствуют количество снимков в серии, интервал между ними, формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения. Максимальное количество скриншотов в серии составляет 100.

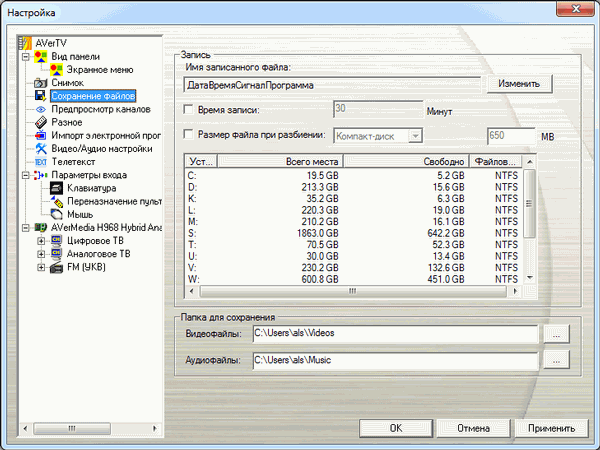

Раздел отвечающий за сохранение файлов, предоставляет доступ к папкам для сохранения видео и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с перечисленными выше для захвата кадров.

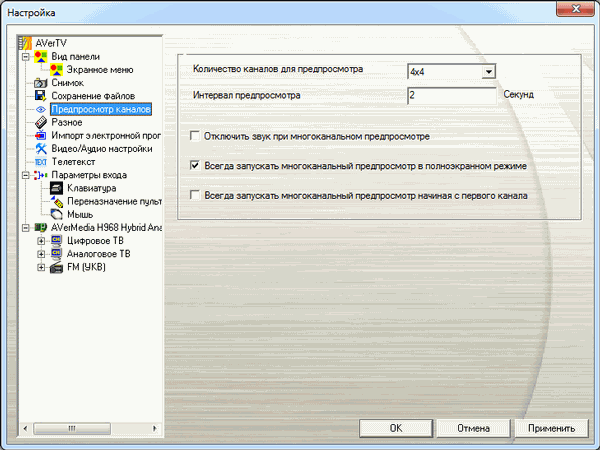

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2×2 до 8×8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала в списке.

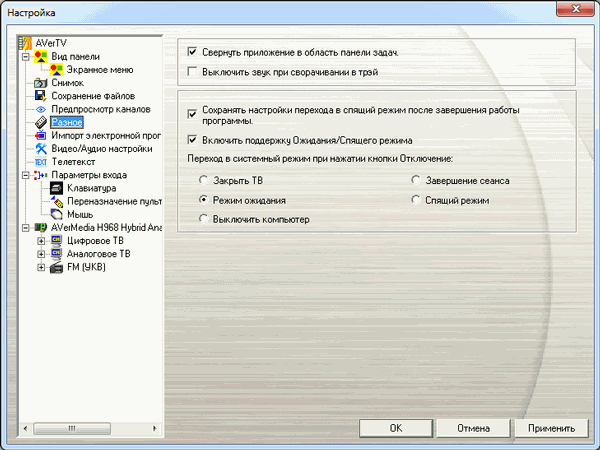

Раздел «Разное» позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

AVerMedia стала третьим после Beholder и GOTVIEW производителем на отечественном рынка TV-тюнеров, реализовавшим поддержку электронной программы передач EPG (Electronic Program Guide). Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt)

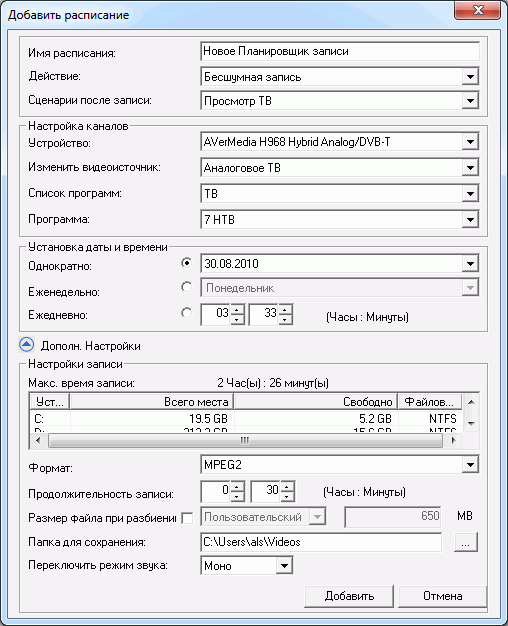

Для планирования записи согласно программе передач реализовано отдельное интерфейсное окно.

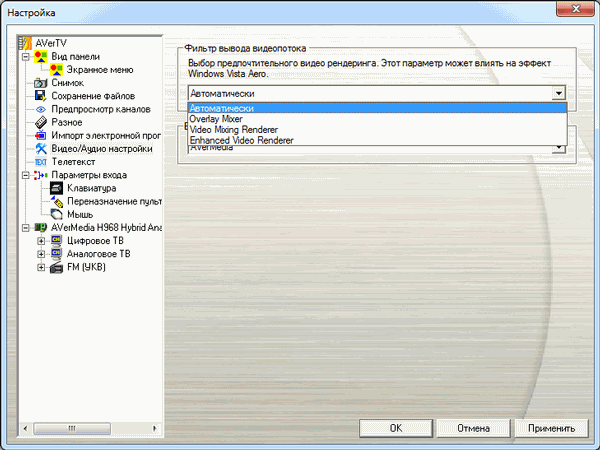

Раздел видео и аудионастроек содержит два пункта — выбор видеорендерера (автоматически, Overlay Mixer, Video Mixing Renderer и Enhanced Video Renderer при доступности последнего в системе) и MPEG2-декодера (собственный декодер от AVerMedia или Microsoft DTV-DVD Video Decoder).

Настройки телетекста состоят из двух варианта вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

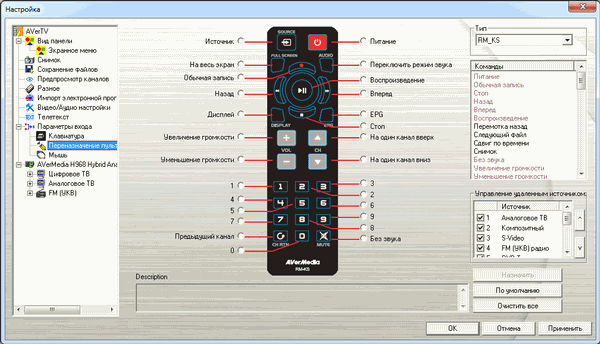

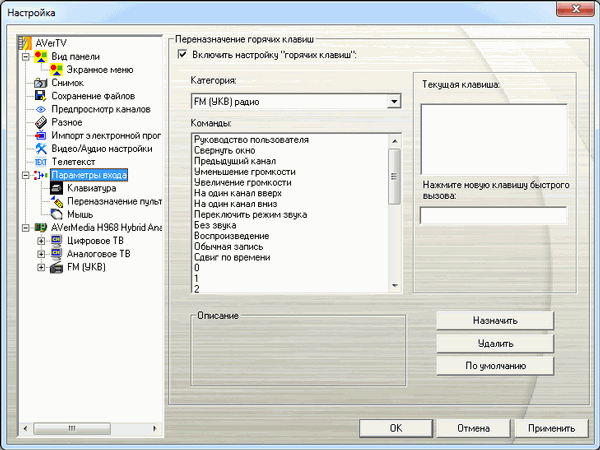

Увеличилось количество настроек, отвечающих за управление программой. Раздел с не совсем корректным названием «Параметры входа» (логичнее было бы заменить «входа» на «ввода» или «управления») содержит три подраздела, отвечающие за настройки клавиатуры,

пульта ДУ

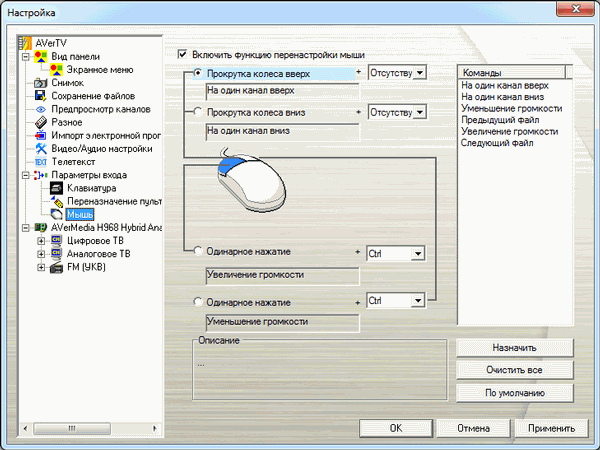

и кнопок/колеса стандартной трёхкнопочной мыши. Поддерживаются комбинации «кнопка мыши + кнопка-модификатор».

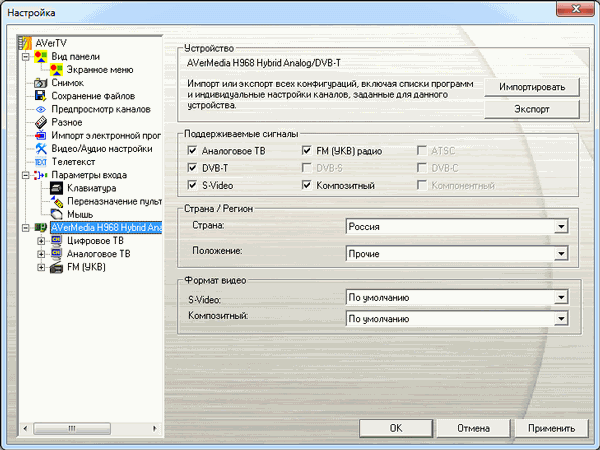

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены готовые списки каналов эфирного вещания.

Несмотря на возможность DVB-T передавать на одной частоте как телевизионные каналы, так и радиостанции, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов как для аналогового, так и для цифрового режимов. При выборе России в качестве региона автопоиск работает корректно. Можно сохранить несколько пользовательских профилей.

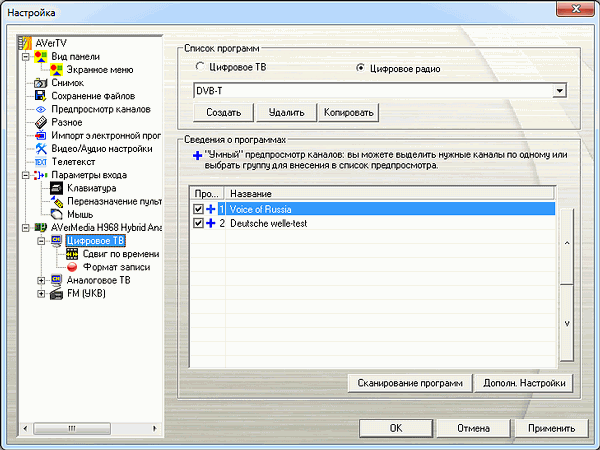

В дополнительных настройках каждого канала можно изменить название, частоту, полосу пропускания и настройки часового пояса для использования EPG (Electronic Program Guide).

Ручная настройка таких параметров как VPID (Video Program Identification) и APID (Audio Program Identification) традиционно невозможна. Впрочем, не менее традиционно необходимости в последней при тестировании тюнеров от AVerMedia ни разу не возникало, не стал исключением и AVerTV Hybrid AirExpress.

При работе в цифровом режиме поддерживается вещание в форматах MPEG2 и H.264.

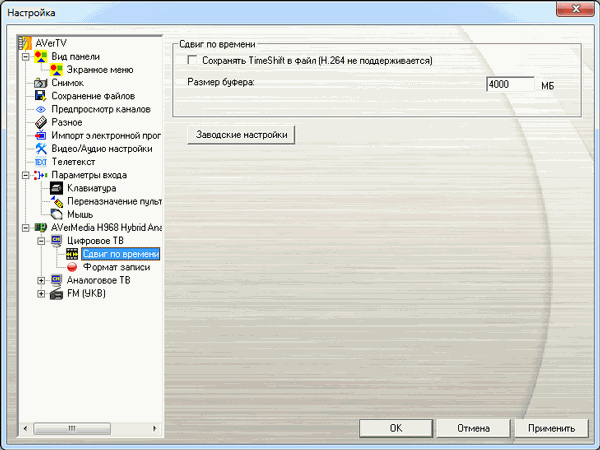

Режим отложенного просмотра TimeShift, в локализации от AVerMedia называющийся сдвигом по времени, поддерживает сохранение буферного файла в пределах заданного объёма (только для MPEG2, поддержки H.264 нет).

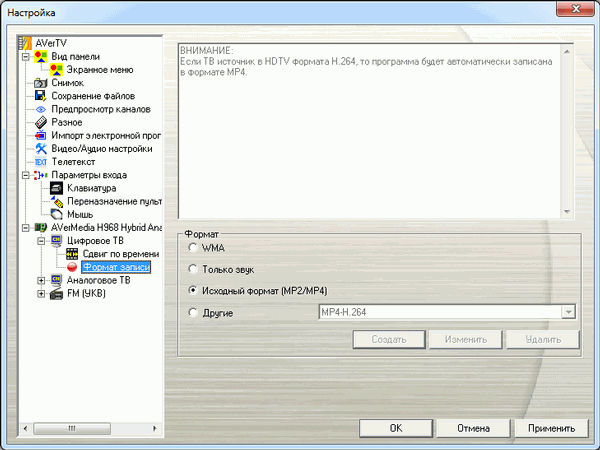

Поддерживаются запись в исходном формате, запись звука и перекодирование в WMV и H.264 (ограничено разрешением 320×240).

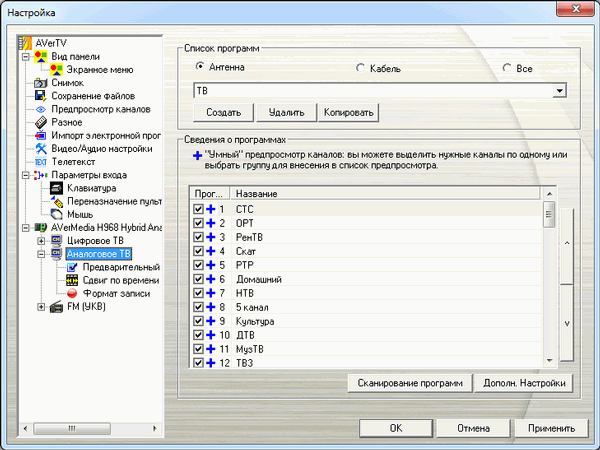

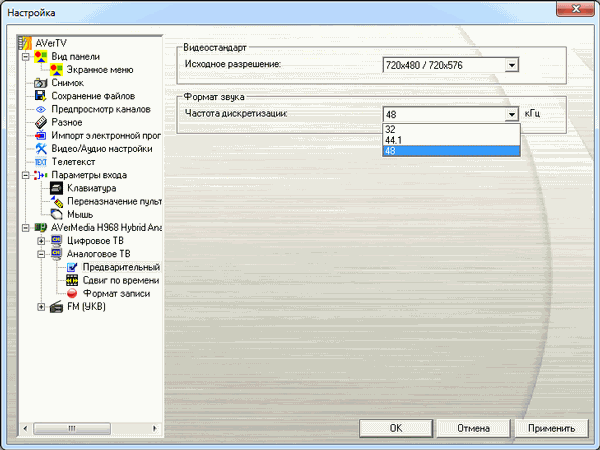

Поиск аналоговых каналов возможен как в антенном и кабельном диапазоне отдельно, так и с их объединением. Сохранение нескольких пользовательских профилей доступно и здесь.

В дополнительных настройках можно найти название канала, частоту, индивидуальный стандарт цветности и почему-то помещённый сюда поиск по всему диапазону частот.

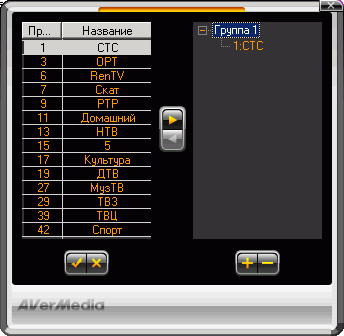

Поддерживаются пользовательские группы каналов.

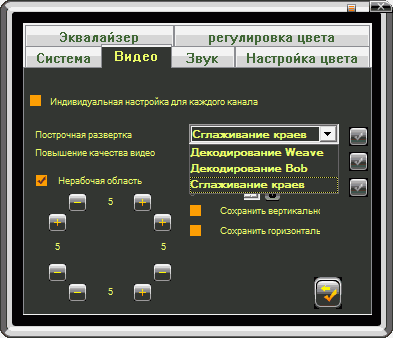

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню. Таким образом, к стандарту цветности и режимам звука добавляются яркость, контрастность, оттенок, насыщенность, резкость, масштабирование («нерабочая область» согласно терминологии AVerMedia) с независимой настройкой по всем направлениям, тип деинтерлейсинга (Bob, Weave, краевое сглаживание) и названное в русском варианте повышением качества видео шумоподавление (включено, выключено, автоматический выбор).

Использование декодера от NXP позволило реализовать ручное управление усилением, настройки пика белого, пика цвета, АРУ при длительной паузе и фильтра сглаживания для SECAM.

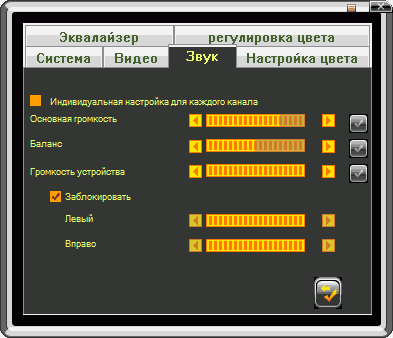

В AVerTV 6.3 реализованы 10-полосной эквалайзер, баланс и раздельная регулировка громкости для левого и правого каналов.

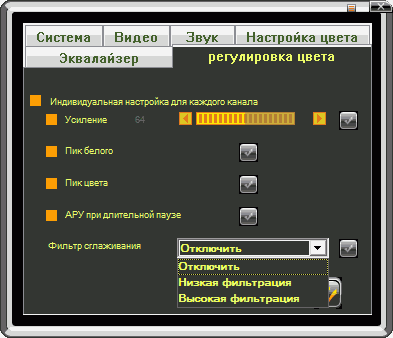

Оригинальное усовершенствование в виде независимой настройки по всем направлениям получило масштабирование (Overscan).

Многоканальный предварительный просмотр обзавёлся подзаголовком «умный» (Smart). Выражается это в пользовательском выборе каналов для отображения в оконной матрице (синие «плюсы» в списке каналов).

Для предварительного просмотра можно выбрать разрешение (в нашем случае только 720×576) и частоту дискретизации звука.

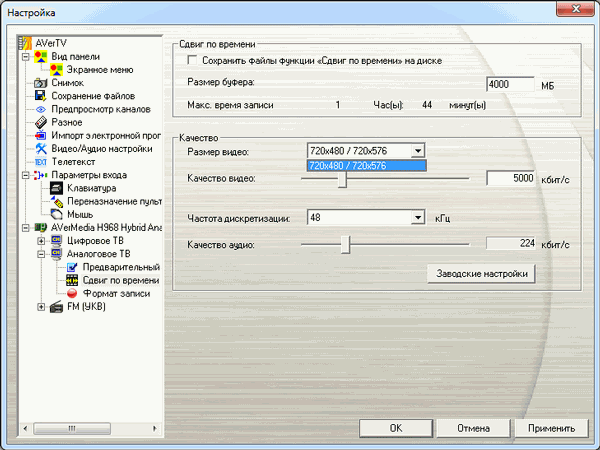

Параметры MPEG2 потока при работе в режиме отложенного просмотра (TimeShift, сдвиг по времени) у AVerTV Hybrid AirExpress, в отличие от рассмотренных ранее моделей, не допускают изменения разрешения, ограничиваясь максимальными для аналогового вещания 720×480/720×576 в зависимости от видеостандарта. Изменять видеобитрейт (от 2000 до 8000 Кбит/с), аудиобитрейт (от 192 до 384 Кбит/c) и частоты дискретизации (32, 44,1, 48 Кбит/с) по-прежнему можно. Это справедливо только для аналогового режима, в цифровом эти параметры совпадают с параметрами потока. Возможно сохранение буферного файла.

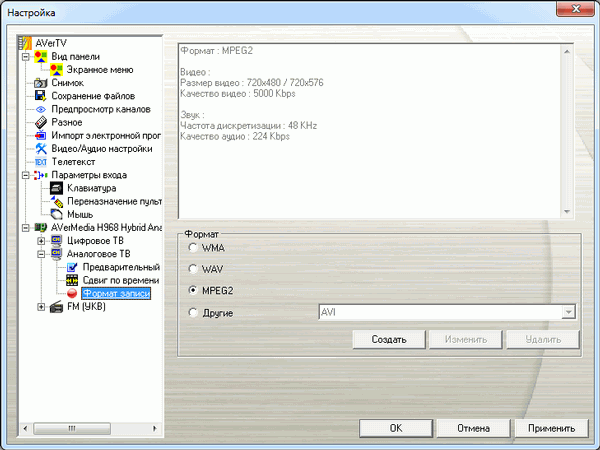

К нескольким стандартным профилям, представленным в разделе настроек записи, можно добавлять пользовательские. К сожалению, поддержка сторонних кодеков, установленных в системе, ограничена только DivX и XviD.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG2-кодека ограничен диапазоном 2000—8000 Кбит/с. Это не относится к частоте дискретизации (доступны 32, 44,1 и 48 кГц) и аудиобитрейту (192—384 Кбит/c). Отдельно отметим возможность использования штатного программного шумоподавления не только при просмотре, но и при записи.

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

Планировщик поддерживает фоновую запись с отключенным звуком и режим отложенного просмотра в качестве задачи. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

В цифровом режиме поддерживаются субтитры.

Доступная в контекстном меню (только в полноэкранном режиме) опция Magic Video Effect отвечает за потенциально интересный владельцам широкоформатных мониторов панорамный вывод, в котором изображение с пропорциями 4:3 преобразуется для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны).

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

Тюнер полностью совместим с сервисом вещания в сеть SnugTV, подробности о котором можно найти в статье, посвящённой AVerTV Super 009.

Качество

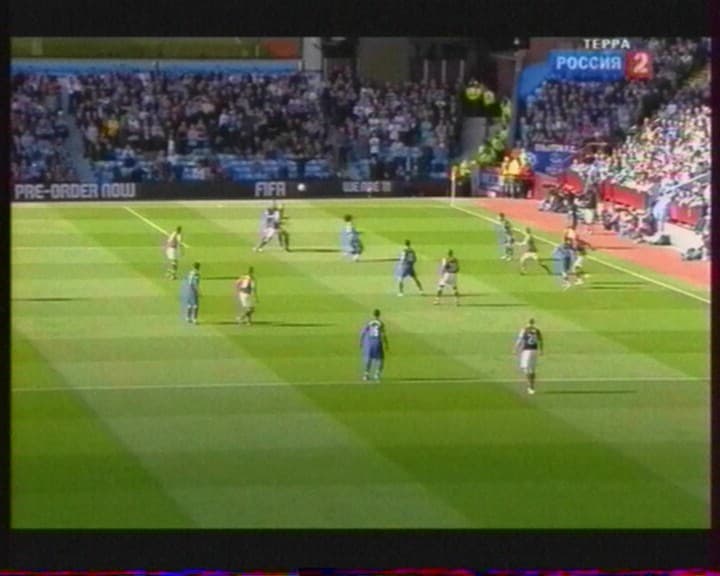

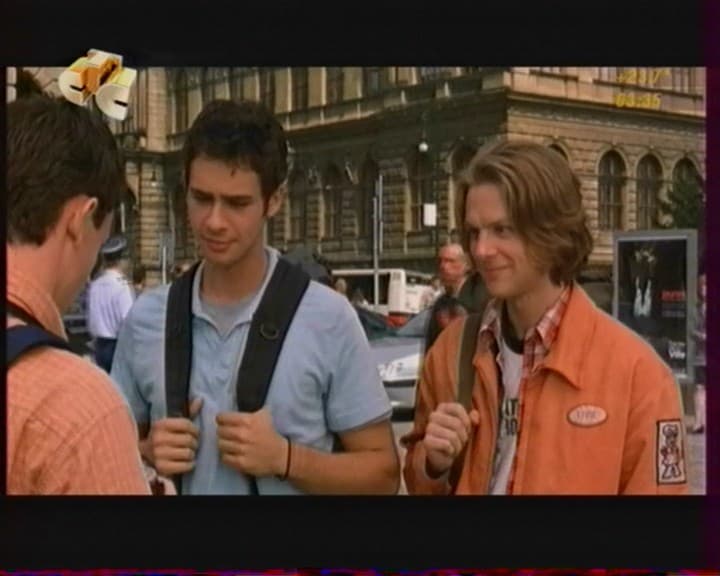

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Как и AVerTV Hybrid NanoExpress, тюнер обеспечивает хорошее качество приёма цифровых и аналоговых каналов (более подробно о работе в аналоговом режиме в следующих частях нашего сравнительного цикла).

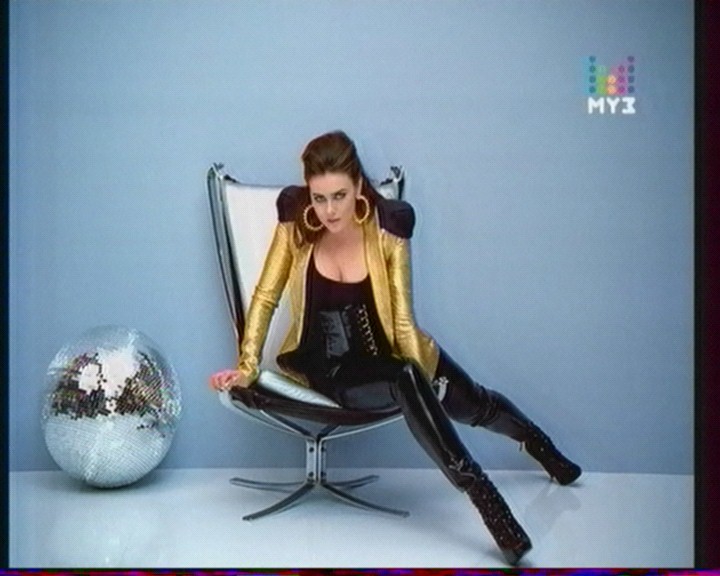

Используемые алгоритмы деинтерлейсинга снижают чёткость изображения (особенно в сочетании с шумоподавлением). Если отвлечься от этой особенности штатного ПО, то качество можно назвать традиционно хорошим для тюнеров на базе АЦП последних серий.

В спецификациях SAA7231 заявлен аппаратный 2D-фильтр для подавления шума, однако в настройках драйвера доступ к нему отсутствует, поэтому судить о его влиянии на качество изображения трудно, особенно с учётом того, что заметной визуальной разницы на эфирном сигнале между изображением, полученным при помощи этого декодера, и результатом работы SAA7136/SAA7135 не обнаружено.

Эффект «вертикальных полос», характерный для PCI АЦП от Philips/NXP серии SAA713x, при тестировании не наблюдался.

Тюнер обеспечивает хорошее качество звука.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG2. Это позволяет использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Автоматическое определение стандарта цветности в условиях российского вещания в этом случае страхует от возможных проблем. Не помешала бы поддержка Windows Media Center штатными пультами ДУ (при этом, как ни странно, AVerTV 6.3 совместимыми с этой оболочкой пультами управляться может, выбор осуществляется в настройках AVerQuick).

Устройство нагревается при работе, но эта особенность характерна для всех TV-тюнеров с интерфейсом Express Card 34 мм и 54 мм. На стабильности работы во время тестирования температурный режим не сказывался.

FM-тюнер

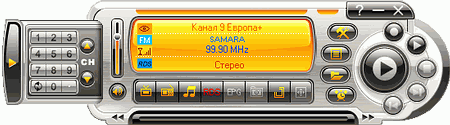

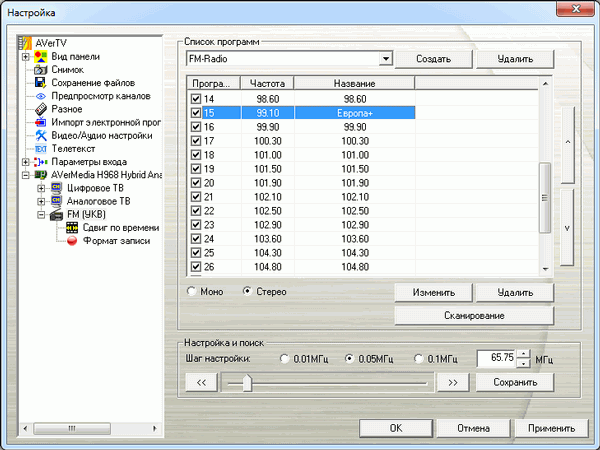

Программа использует общий интерфейс для всех режимов. В AVerTV 6.3 предусмотрены готовые списки радиостанций Москвы и Санкт-Петербурга, кроме того, цифровая панель имеет два режима работы — переключение каналов и ввод частоты.

Качество приёма FM-радиостанций заслуживает хорошей оценки.

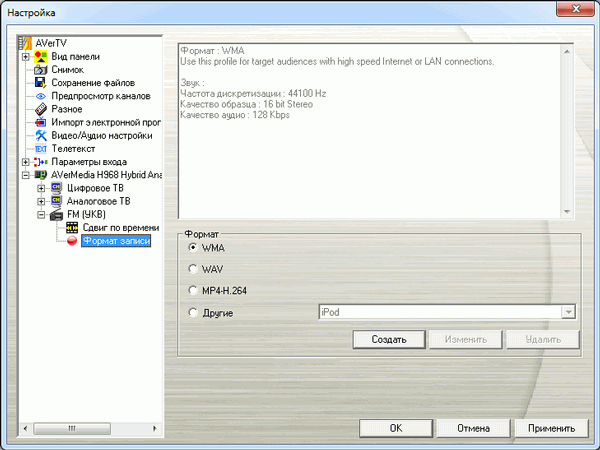

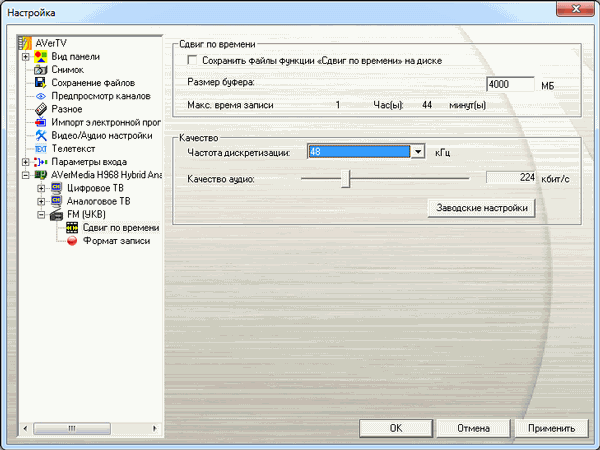

FM-режим имеет свои настройки режима сдвига по времени (используется MPEG2). В одноименном разделе можно выставить битрейт (192—384 Кбит/с) и частоту дискретизации (32, 44,1, 48 кГц). Сохранение буферного файла доступно и здесь.

Запись в MP3 штатными средствами поддерживается только в Windows XP (ограничена системными параметрами 22 кГц 56 кбит/с, ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов), в Windows Vista и Windows 7 в силу отсутствия системного MP3-кодека выбор сводится к WMA, WAV и H.264.

Вывод RDS информации активируется предназначенной для этого кнопкой на панели, отображение осуществляется в режиме бегущей строки.

Тюнер продемонстрировал хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, mp3, 489 КБ).

Пульт ДУ

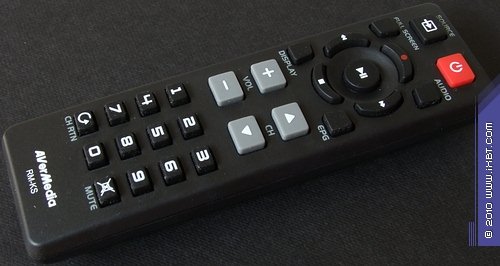

AVerTV Hybrid AirExpress комплектуется 27-кнопочным пультом ДУ с питанием от двух батареек типоразмера AAA (входят в комплект поставки). К сожалению, эргономика пульта далека от идеала, несмотря на удобное расположение кнопок и разнесение их по функциональным зонам, большой ход при миниатюрном размере не позволяет обеспечить хорошую информативность нажатия. Особенно страдают от этого курсорные кнопки. Впрочем, это компенсируется относительной компактностью пульта и работой его напрямую с тюнером без внешних датчиков.

Выводы

Компактность тюнера при хороших технических параметрах позволяет присудить AVerTV Hybrid AirExpress награду нашего сайта за оригинальный дизайн.

Excellent Package - награда за уникальный дизайн

Плюсы

  • компактность;
  • наличие в комплекте поставки фиксатора для разъёмов 54 мм;
  • работа пульта ДУ непосредственно с тюнером;
  • хорошее качество приёма, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов в аналоговом режиме;
  • поддержка MPEG2 и H.264 HDTV (1080i/720p) в цифровом режиме;
  • декодирование RDS;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • автоматическое определение стандарта цветности;
  • программное шумоподавление;

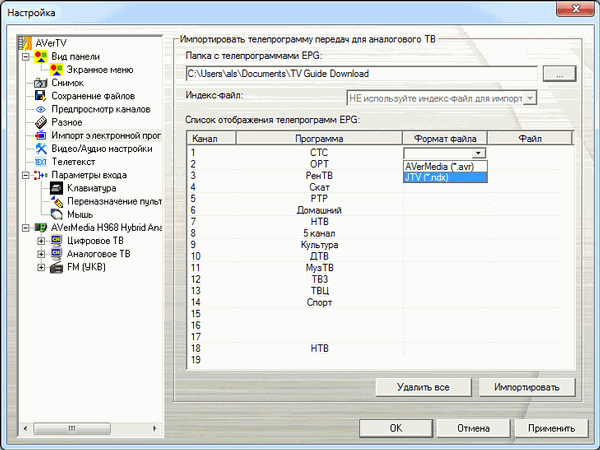

  • поддержка телевизионной программы в формате JTV;
  • поддержка субтитров в цифровом режиме;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
  • поддержка сервиса SnugTV.

Минусы

  • ограниченная поддержка сторонних кодеков при записи;
  • отсутствие возможности работы с источниками компонентного сигнала;
  • ограниченный диапазон изменения видеобитрейта при использовании штатного MPEG2-кодека.

Обновление модельного ряда TV-тюнеров для Express Card 34 мм оказалось, пожалуй, даже более удачным, чем замена AVerTV Hybrid Express Slim на AVerTV Hybrid NanoExpress. Без преувеличения рекордная компактность, низкое энергопотребление, хорошая совместимость с чипсетами ноутбуков, удобная работа с пультом ДУ, хорошее качество изображения и приёма во всех режимах обеспечивают AVerTV Hybrid AirExpress уверенное лидерство среди гибридных тюнеров с этим интерфейсом на момент выхода этой статьи.

Средняя текущая цена (количество предложений) AVerTV Hybrid AirExpress в московской рознице: $50(8)

Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
