Гибридный TV- и FM-тюнер AVerTV Hybrid NanoExpress (HC82)


второе поколение устройств с интерфейсом Express Card от AVerMedia



«Ошибка — верный способ достижения цели, но не той, что была поставлена.
Если все ошибки ведут к одному, то вовремя скорректировавший цель добьётся успеха».

Елена Ермолова

Продукция тайваньской компании AVerMedia Technologies Inc. регулярно появляется в нашей лаборатории. Производитель занимает одно из ведущих мест в мировой индустрии компьютерных TV-тюнеров, так что, как говорится, положение обязывает. Напомним, что AVerMedia оказалась в числе первых компаний, предложивших устройства с интерфейсом Express Card, по сравнению с фактически канувшей в лету PCMCIA-периферией, отличающиеся большей миниатюрностью и эргономичностью. Уменьшились, как ширина и длина на 2 см и 1 см, соответственно, так и количество контактов с 68 до 26 штук, результатом чего стало снижение энергопотребления и тепловыделение. На данный момент стандарт предусматривает два варианта разъёмов шириной 54 и 34 миллиметра, причем последний имеет обратную совместимость. Рассматриваемый в этом материале тюнер использует разъём первого типа, тогда как побывавший у нас до этого AVerTV Hybrid Express предназначался для второго.

Любопытна история появления AVerTV Hybrid NanoExpress. Первой моделью AVerMedia для Express Card стал аппаратный аналог AVerTV Hybrid Express под названием AVerTV Hybrid Express Slim (HC81), основанный на элементной базе от Xceive Inc. и Conexant Systems, Inc. Однако он недолго просуществовал на рынке. Появление набора микросхем от NXP Semiconductors (бывшее полупроводниковое подразделение Philips), отличающегося, в частности, лучшей совместимостью с ноутбуками (подружить AVerTV Hybrid Express Slim с указанной ниже тестовой конфигурацией так и не удалось) и большей энергоэффективностью, подтолкнул инженеров и маркетологов компании к оперативному переходу на новые рельсы.

С одним из Express Card устройств, использующим разработанный NXP эталонный дизайн, нам уже довелось познакомиться (см. обзор Leadtek WinFast ExDTV2300H), тем любопытнее будет сравнить с ним продукцию маститого конкурента.

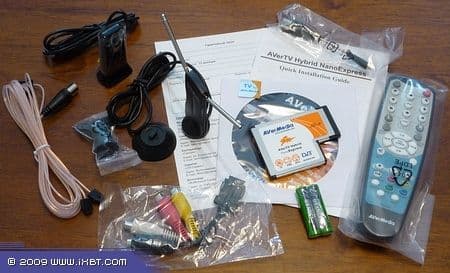

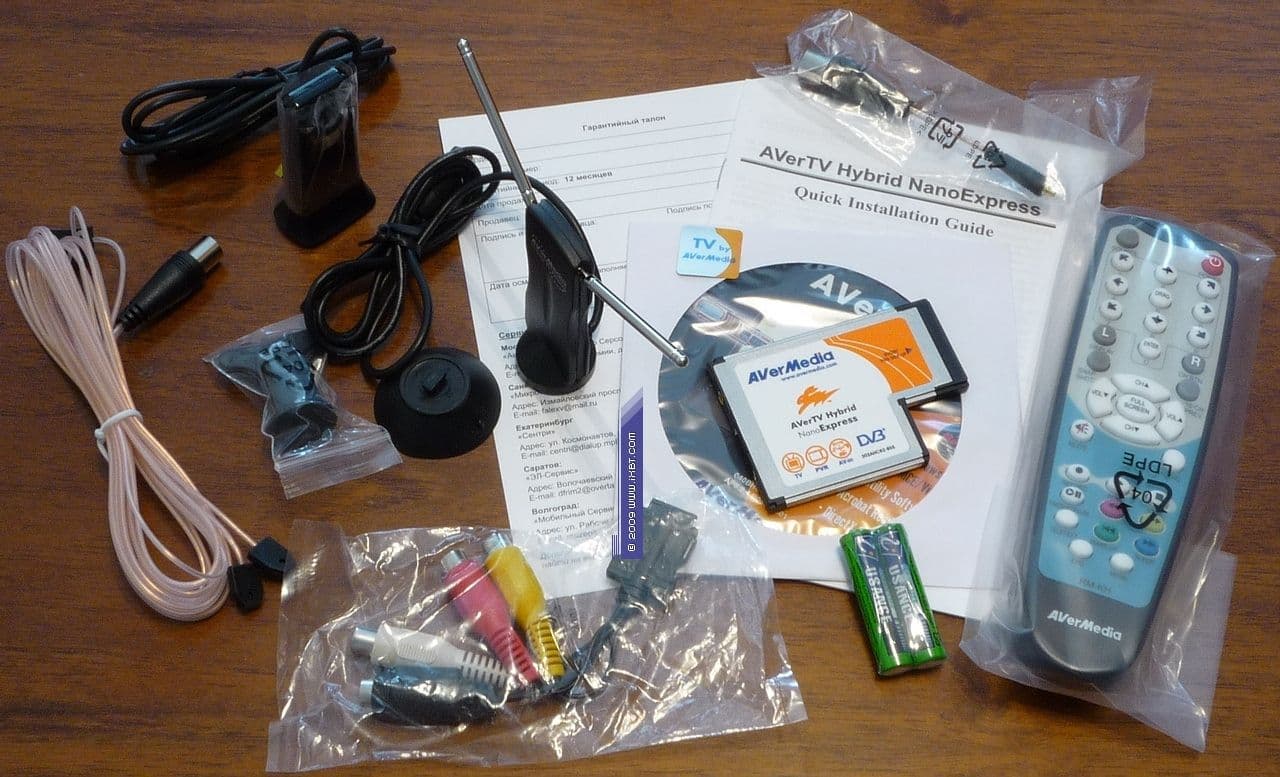

Комплект поставки

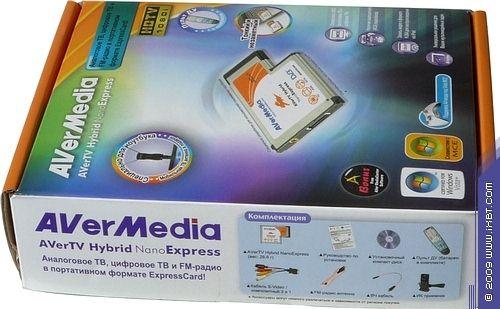

Тюнер поставляется в компактной коробке. В отличие от некоторых производителей, регулярно обновляющих оформление, AVerMedia пока не стремится расставаться с фирменной чёрно-бело-оранжевой цветовой гаммой.

Комплект поставки составляют:

  • тюнер;
  • пульт ДУ;
  • выносной ИК-датчик пульта ДУ с подключением по USB;
  • переходник для подключения антенны с разъемом IEC;
  • портативная TV-антенна;
  • дипольная FM-антенна;
  • переходник для подключения внешних источников (S-Video + RCA видео + 2 RCA аудио);
  • CD с драйверами и программным обеспечением;
  • краткое руководство по установке тюнера на русском и английском языках;
  • руководство по установке портативной TV-антенны на нескольких языках, включая русский;
  • фирменный гарантийный талон;
  • наклейка с логотипом компании.

В качестве бесплатного дополнения на установочном диске предлагается мультимедийная оболочка собственной разработки AVer MediaCenter, подробно описанная в обзоре AVerTV Duo Hybrid PCI-E.

Конструкция и спецификации

Производителем заявлены следующие возможности:

  • поддержка цифрового вещания в формате DVB-T (MPEG2 и H.264);
  • поддержка HDTV (1080i/720p) в цифровом режиме;
  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • автоматическое определение стандарта вещания для канала (PAL/SECAM);
  • поддержка электронной программы передач (EPG);
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG1/2/4 (для MPEG4 используются сторонние кодеки);
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;
  • настройка клавиш ПДУ;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 16 каналов одновременно;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/XP MCE 2005/Vista (32- и 64-разрядных версий).

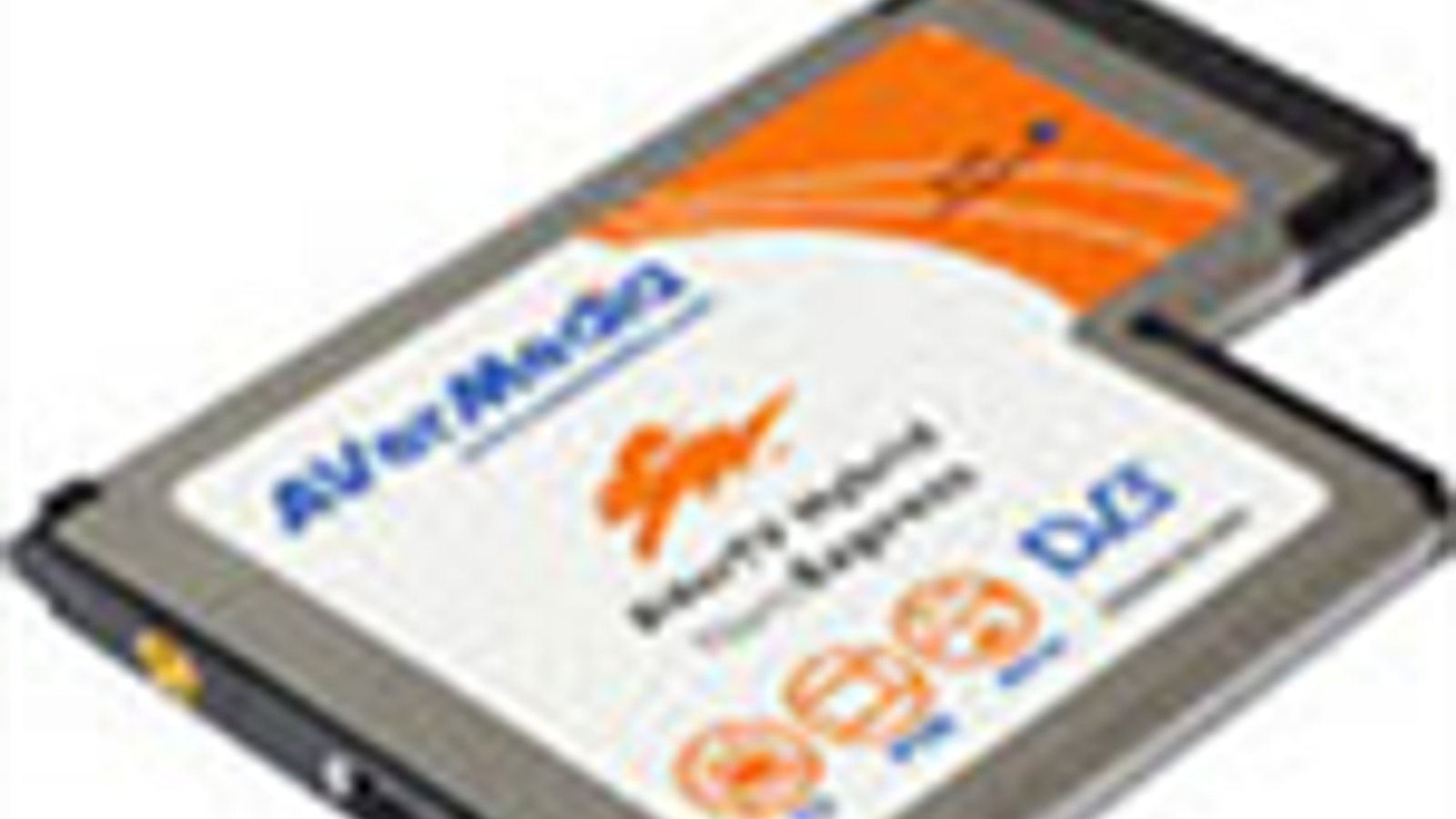

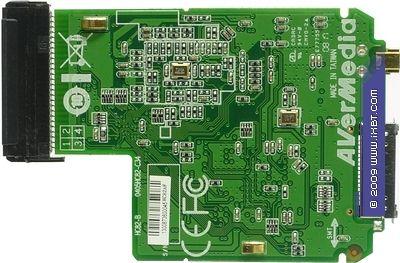

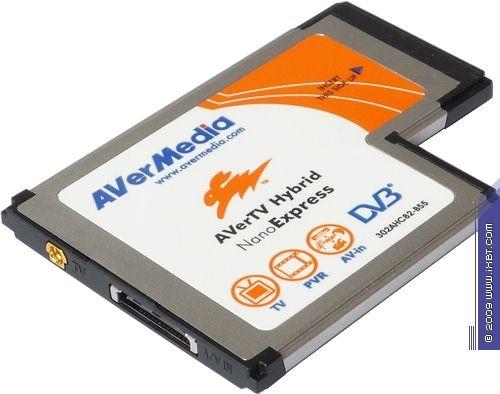

Внешний вид Express Card устройств определяется интерфейсом. В ноутбуках со стандартной глубиной разъёма тюнер полностью размещается в корпусе, но в некоторых моделях, к которым относится и тестовый компьютер, он может выступать на 2-4 мм.

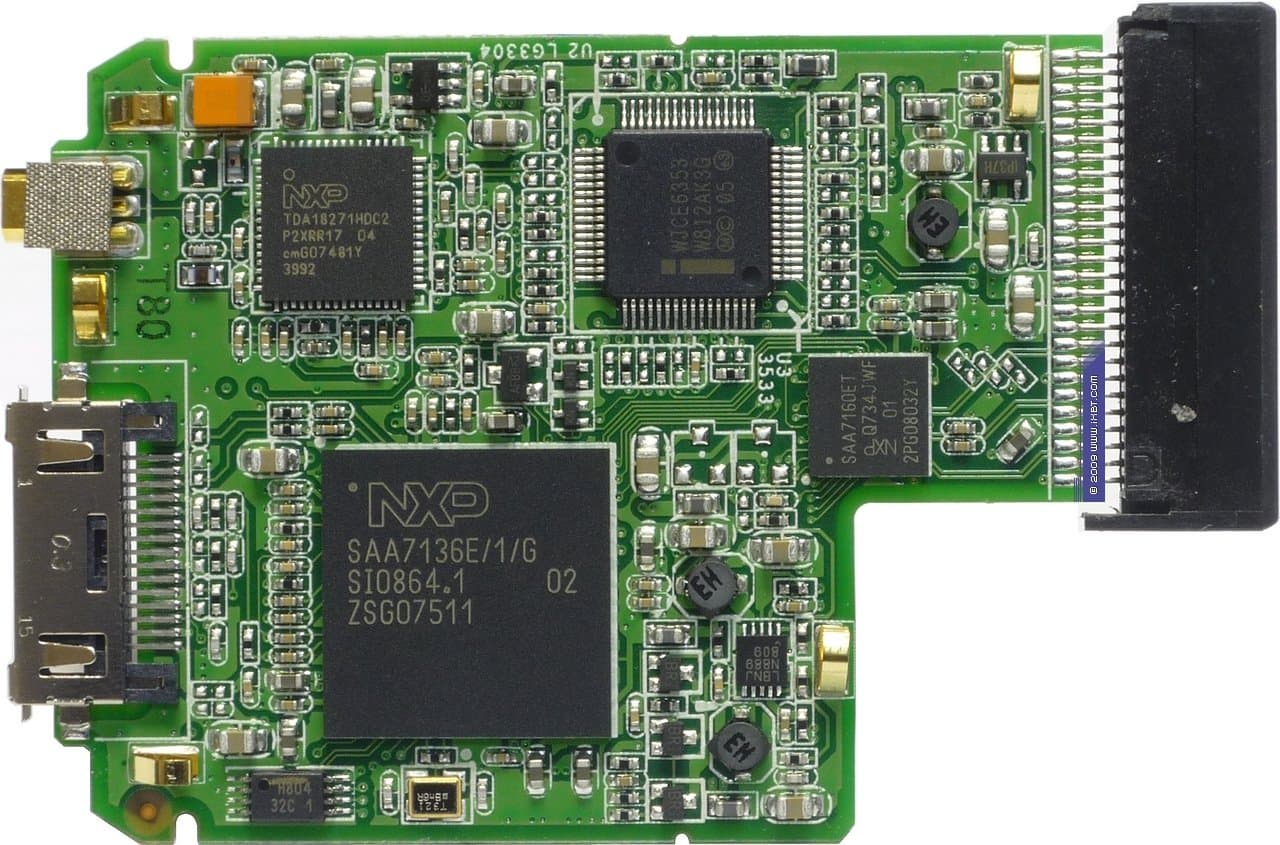

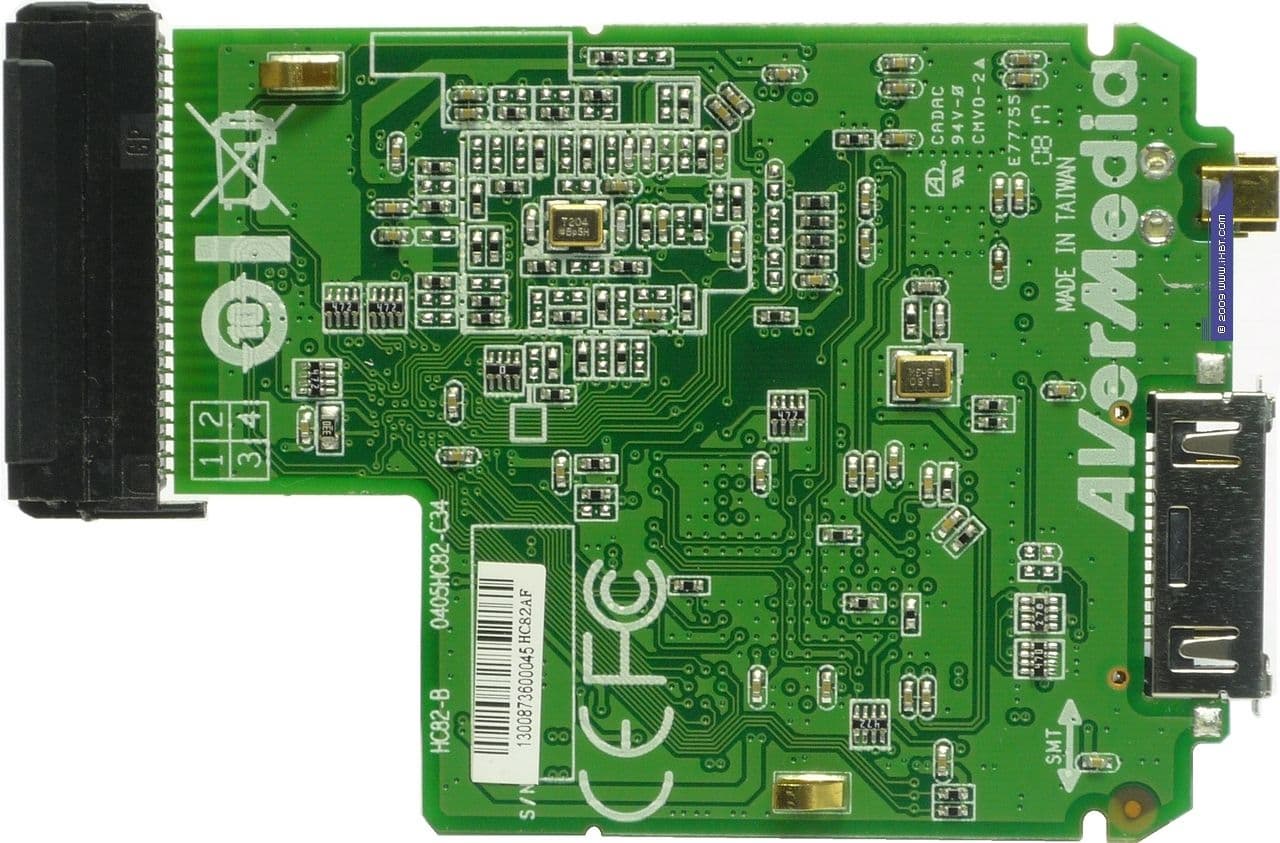

Как уже говорилось выше, основные компоненты тюнера производятся компанией NXP Semiconductors.



Приём сигнала осуществляется при помощи хорошо зарекомендовавшего себя мультистандартного гибридного ВЧ-блока TDA18271HD.

10-битный декодер NXP SAA7136E относится к последнему поколению микросхем этого класса в линейке NXP.

Декодер лишен интерфейсного модуля. Эту работу выполняет PCI-Express мост NXP SAA7160ET.

Единственной микросхемой не от NXP является обеспечивающий работу с DVB-T COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор Intel CE 6353, до перехода в ноябре 2005 года вместе с другими решениями, разработанными Zarlink Semiconductor Inc, в собственность Intel Corporation известный как ZL10353.

Можно заметить, что по используемой элементной базе тюнер полностью идентичен AVerTV Hybrid Speedy PCI-E.

Конфигурация тестового компьютера

  • ноутбук Samsung R60/FE0C;
  • 15,4" WXGA;
  • Intel Core 2 Duo Processor T5550 (1.73 ГГц/2 МБ/667 МГц);
  • ATI HD2300 128 MБ;
  • HDD 160 ГБ (5400 rpm);
  • 2 ГБ DDR2;
  • операционные системы Windows XP Professional (SP3) RUS и Windows Vista Ultimate x64 (SP2) RUS.

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K


Подключение

Габариты тюнеров с интерфейсом Express Card не позволяют использовать стандартные IEC-разъёмы, поэтому подключение антенны осуществляется посредством переходника. FM-антенна подключается к тому же разъёму, пользователям с кабельным вещанием следует учитывать это характерное для большинства Express Card и компактных USB 2.0 тюнеров обстоятельство

Для захвата с внешних источников используется переходник, входящий в комплект поставки. Увы, несмотря на поддержку компонентного сигнала в SAA7136E, возможность такого подключения в очередной раз игнорируется инженерами AVerMedia.

Прилагаемая портативная антенна с двумя телескопическими блоками может быть установлена на подставку или закреплена на верхней части экрана ноутбука, для чего в комплект входит специальный зажим. Разумеется, по качеству приёма такой вариант однозначно уступит стационарной антенне, но в местах с устойчивым приёмом сигнала может оказаться полезным.

Настройка

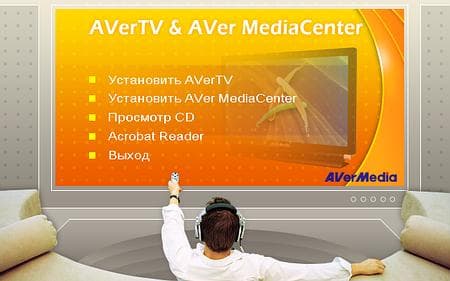

Одноуровневое установочное меню кроме штатной программы и драйвера (выбор осуществляется непосредственно при установке) позволяет установить фирменную мультимедийную оболочку AVer MediaCenter (подробности, напоминаем, можно найти в обзоре AVerTV Duo Hybrid PCI-E).

После установки в разделе Sound, video and game controllers появляется устройство AVerMedia HC82 Express-Card Hybrid Analog/DVBT.

В системный трей помещается иконка программы AVerQuick, отвечающей за работу планировщика и пульта ДУ.

При тестировании использовались драйвер 1.3.0.76 и программа AVerTV версии 6.3.1 [09070201].

В разделе Вид панели находятся такие настройки интерфейса, как общее оформление (в версии 6.3 к схемам Azure Fantasy и Dusk Comet добавилась Auric Bullet), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

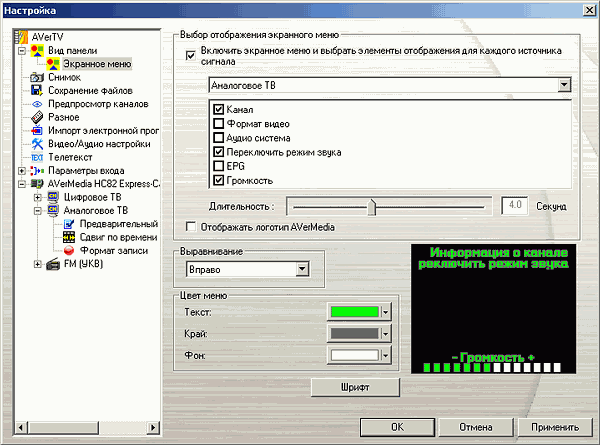

Подраздел Экранное меню позволяет выбрать цветовую гамму, длительность отображения меню и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и так далее). В версии 6.3.1 добавлен вывод логотипа AVerMedia.

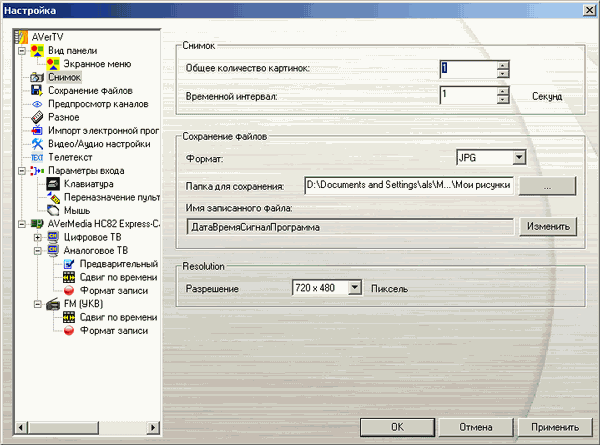

В настройках захвата кадров присутствуют: количество снимков в серии, интервал между ними, формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения. Максимальное количество скриншотов в серии составляет 100.

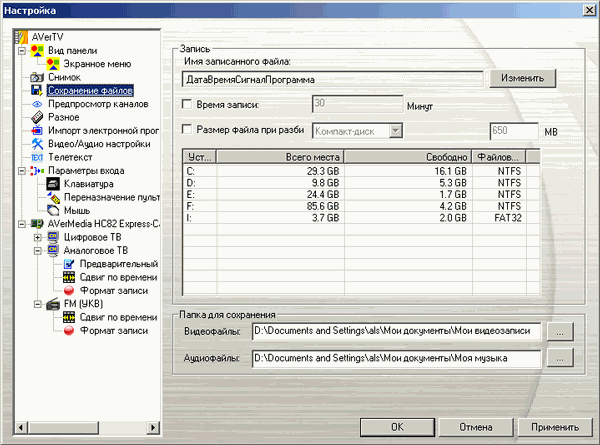

Раздел Сохранение файлов предоставляет доступ к папкам для сохранения видео и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с настройками, перечисленными выше для раздела Снимок.

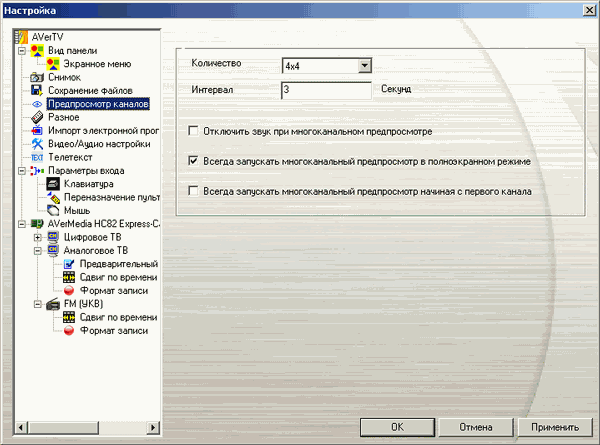

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2x2 до 8x8), интервал переключения каналов, отключение звука в этом режиме, выбор между полноэкранным и оконным отображением и запуск просмотра с первого канала в списке.

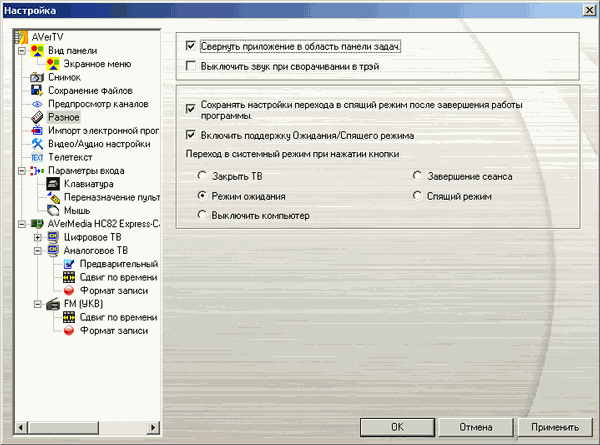

Раздел Разное позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

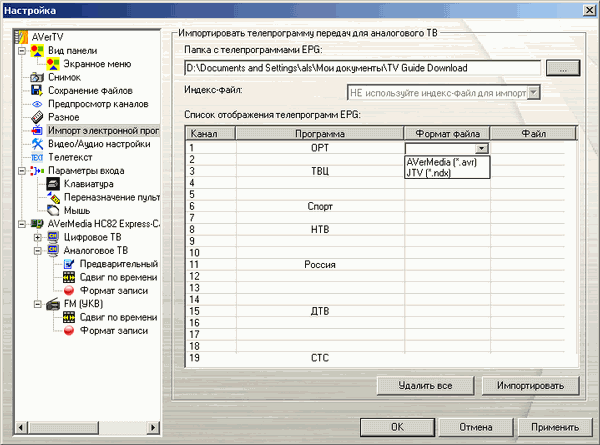

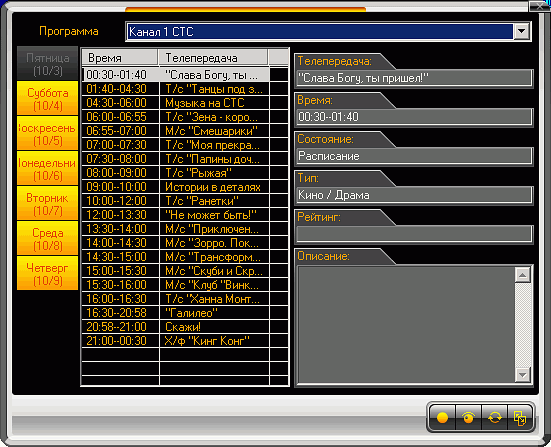

AVerMedia стала третьим после Beholder и GOTVIEW игроком отечественного рынка TV-тюнеров, реализовавшим поддержку электронной программы передач EPG (Electronic Program Guide). Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt)

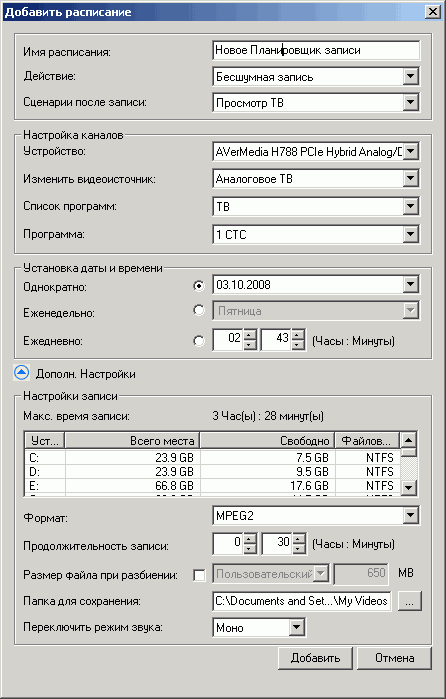

Для планирования записи, согласно программе передач, реализовано отдельное интерфейсное окно.

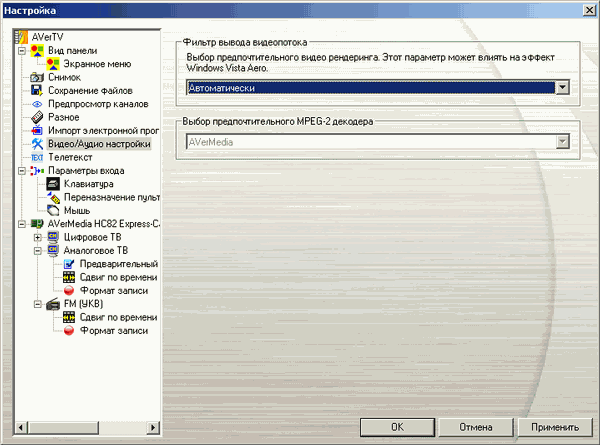

Раздел Видео/Аудио настройки содержит два пункта — выбор видеорендерера (автоматически, Overlay Mixer и Video Mixing Renderer) и MPEG2-декодера.

Настройки телетекста состоят из двух вариантов вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

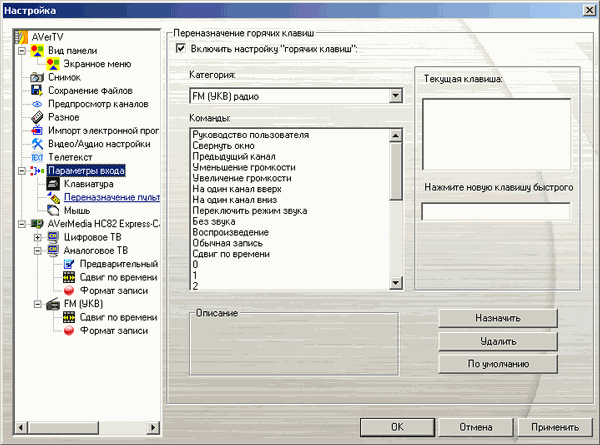

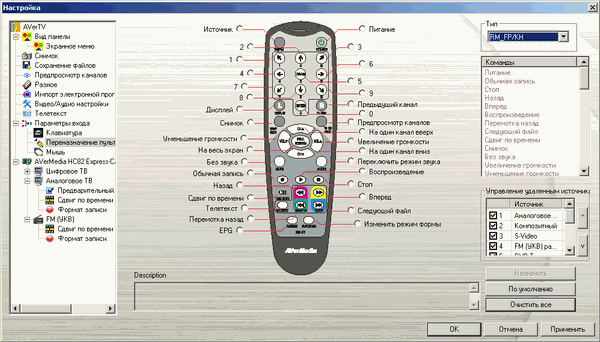

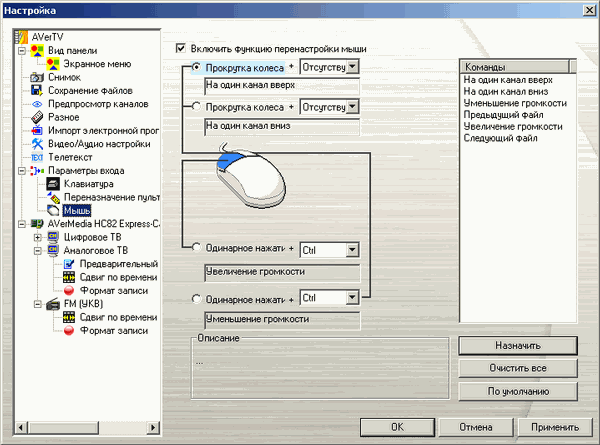

Увеличилось количество настроек, отвечающих за управление программой. Раздел с не совсем корректным названием Параметры входа, напрашивающийся на переименование в Параметры управления, содержит три подраздела, отвечающие за настройки клавиатуры,

пульта ДУ

и кнопок/колеса стандартной трёхкнопочной мыши. Поддерживаются комбинации «кнопка мыши + модификатор».

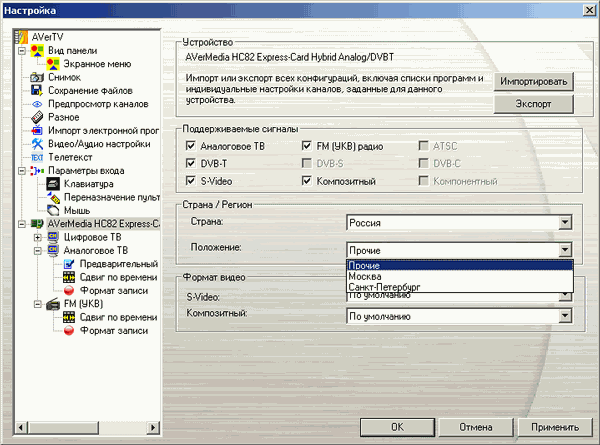

Раздел основных настроек устройства позволяет отключить любой внутренний источник (включая низкочастотные входы), и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены уже готовые списки каналов эфирного вещания.

Несмотря на возможность DVB-T передавать на одной частоте, как телевизионные каналы, так и радиостанции, подход AVerMedia предусматривает раздельное отображение теле- и радиоканалов, как для аналогового, так и для цифрового режимов. При выборе России в качестве региона автопоиск работает корректно. Можно сохранить несколько пользовательских списков каналов.

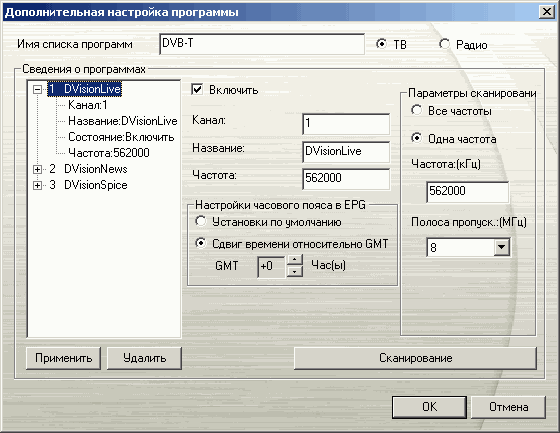

В дополнительных настройках каждого канала можно изменить название, частоту, полосу пропускания и настройки часового пояса для использования EPG (Electronic Program Guide).

Ручная настройка таких параметров как VPID (Video Program Identification) и APID (Audio Program Identification) традиционно невозможна. Впрочем, не менее традиционно, необходимости в последней при тестировании тюнеров от AVerMedia ни разу не возникало.

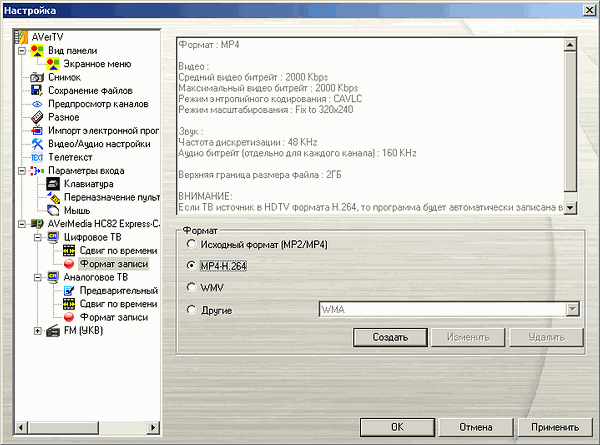

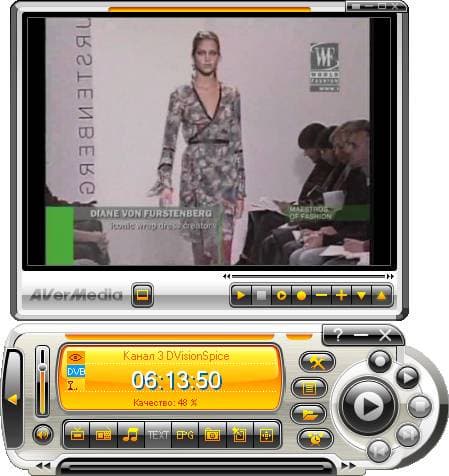

При работе в цифровом режиме поддерживается вещание в форматах MPEG2 и H.264.

В используемой при тестировании версии появился отсутствующий в версии 6.3.0 режим отложенного просмотра TimeShift с возможностью сохранения буферного файла в пределах заданного объёма (только для MPEG2, H.264 не поддерживается).

Поддерживаются: запись в исходном формате, запись звука и перекодирование в WMV и H.264 (ограничено разрешением 320x240), в том числе с профилем iPod.

Поиск аналоговых каналов возможен как в антенном и кабельном диапазоне отдельно, так и с их объединением. Доступно сохранение нескольких пользовательских списков.

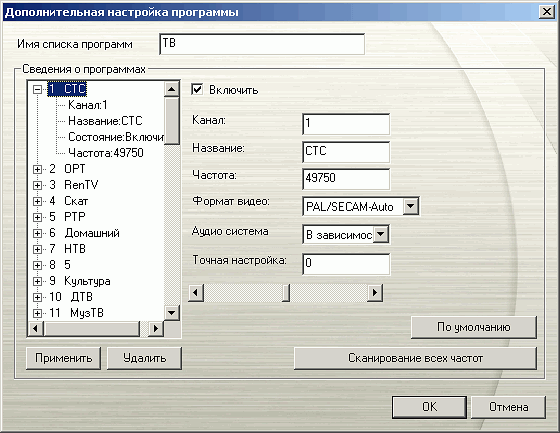

В дополнительных настройках можно найти название канала, частоту и индивидуальный стандарт цветности (жёсткой установки не предусмотрено, только автоматическое определение) и почему-то помещённый сюда поиск по всему диапазону частот.

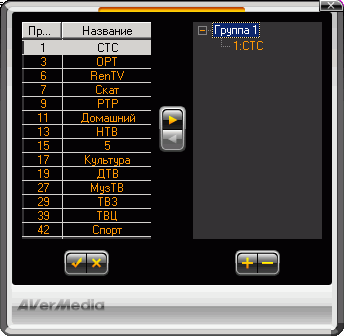

Поддерживаются пользовательские группы каналов.

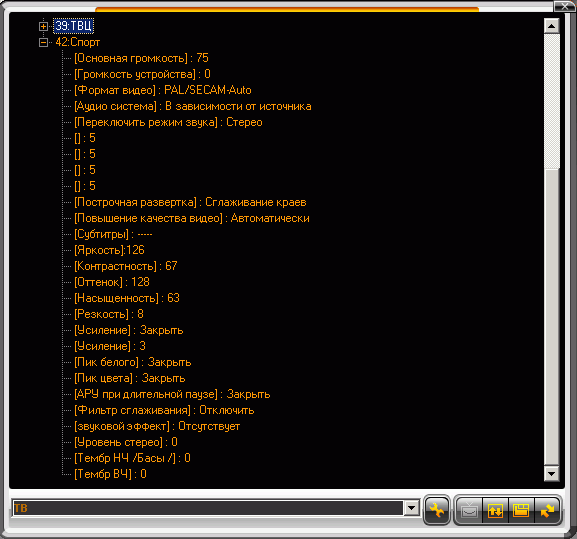

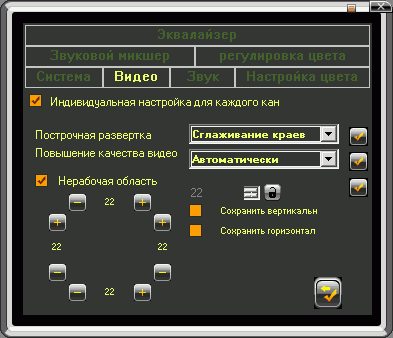

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню. Таким образом, к стандарту цветности и режимам звука добавляются: яркость, контраст, оттенок, насыщенность, резкость, масштабирование (overscan), тип деинтерлейсинга (Bob, Weave, краевое сглаживание) и названное в русском варианте Повышением качества видео шумоподавление (включено, выключено, автоматический выбор).

Использование декодера от NXP позволило реализовать ручное управление усилением, настройки пика белого, пика цвета, АРУ при длительной паузе и фильтра сглаживания для SECAM. Настройки звука получили регулировку тембров НЧ и ВЧ и фирменные алгоритмы дополнительной обработки Philips Incredible Mono и Philips Incredible Stereo (с регулировкой стереобазы).

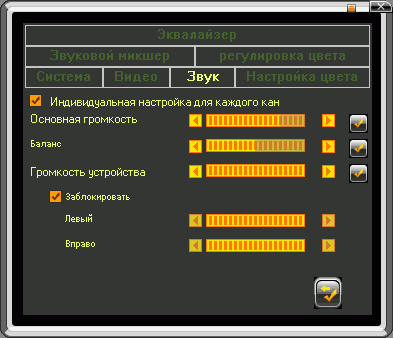

В AVerTV 6.3 к индивидуальным настройкам звука для каждого канала добавился 10-полосной эквалайзер.

Появилась раздельная регулировка громкости для левого и правого каналов.

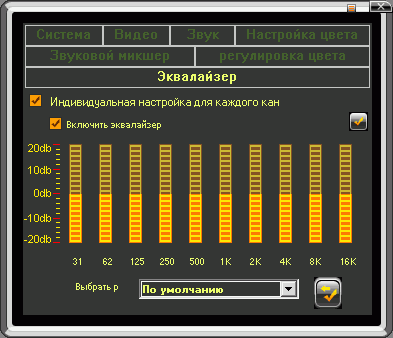

Оригинальное усовершенствование в виде независимой настройки по всем направлениям получило масштабирование (Overscan).

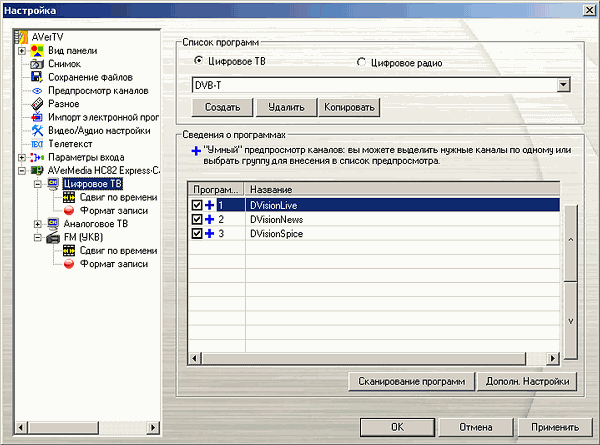

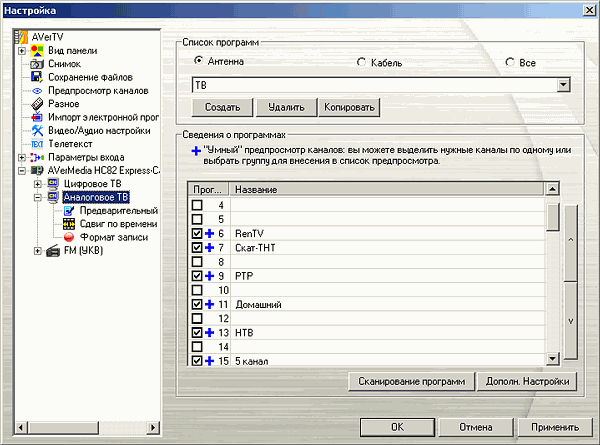

Многоканальный предварительный просмотр обзавёлся подзаголовком «умный» (Smart). Это выражается в пользовательском выборе каналов для отображения в оконной матрице (синие «плюсы» в списке каналов), а также в выборе разрешения и частоты дискретизации звука.

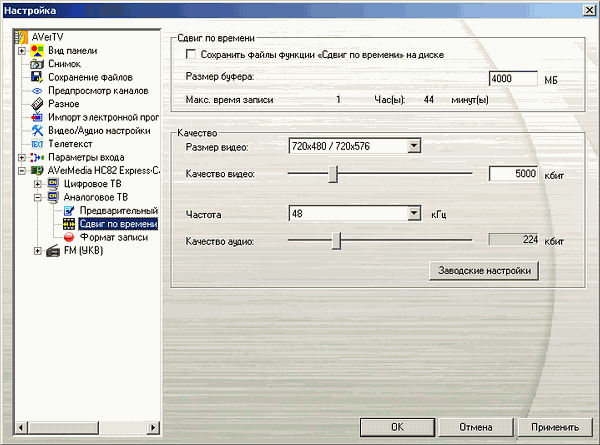

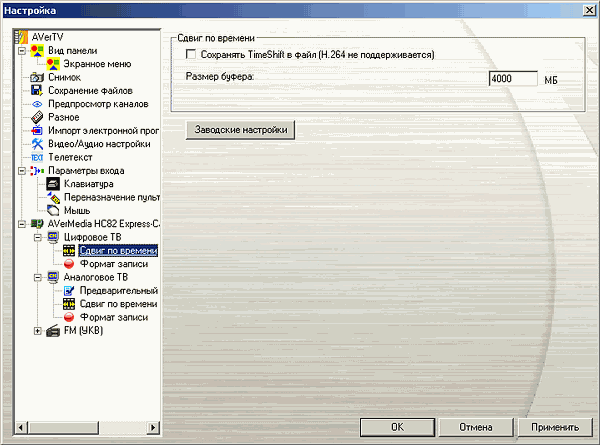

Параметры MPEG2 потока при работе в режиме отложенного просмотра TimeShift допускают изменение разрешения (352x240/640x480/720x480 или 352x288/704x576/720x576 в зависимости от видеостандарта), видеобитрейта (от 2000 до 8000 кбит/с), аудиобитрейта (от 192 до 384 кбит/c) и частоты дискретизации (32, 44.1, 48 кбит/с). Это справедливо только для аналогового режима, в цифровом — эти параметры совпадают с параметрами потока. Возможно сохранение буферного файла.

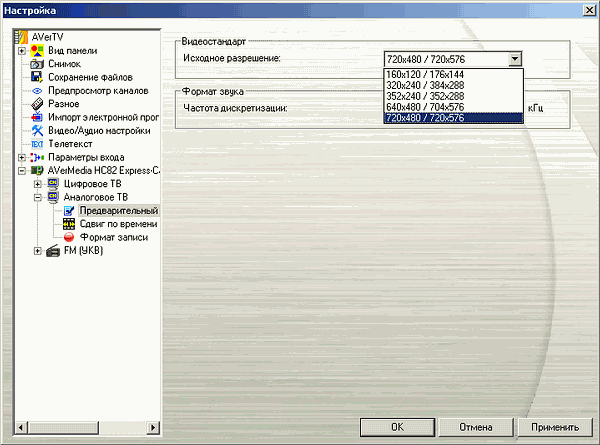

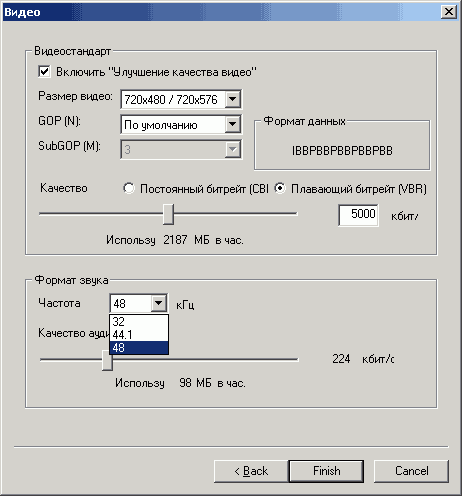

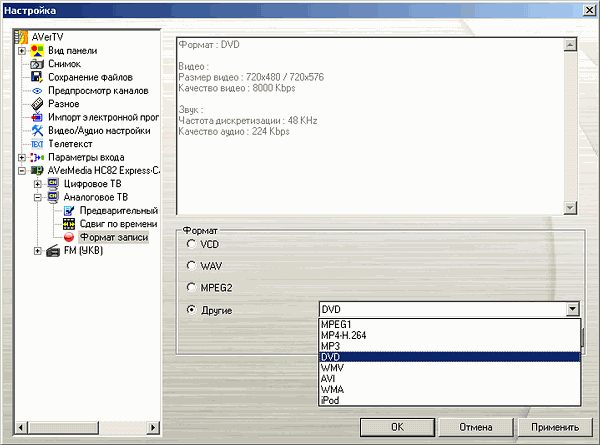

К нескольким стандартным профилям, представленным в разделе Формат записи, можно добавлять пользовательские. К сожалению, поддержка сторонних кодеков, установленных в системе, ограничена только DivX и XviD.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG2-кодека ограничен диапазоном 2000 — 8000 кбит/с. Это не относится к частоте дискретизации (доступны 32, 44,1 и 48 кГц) и аудиобитрейту (192 — 384 кбит/c). Отдельно отметим возможность использования штатного шумоподавления не только при просмотре, но и при записи.

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

Планировщик поддерживает фоновую запись Silent Record с отключенным звуком и режим отложенного просмотра в качестве задачи. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

В цифровом режиме поддерживаются субтитры.

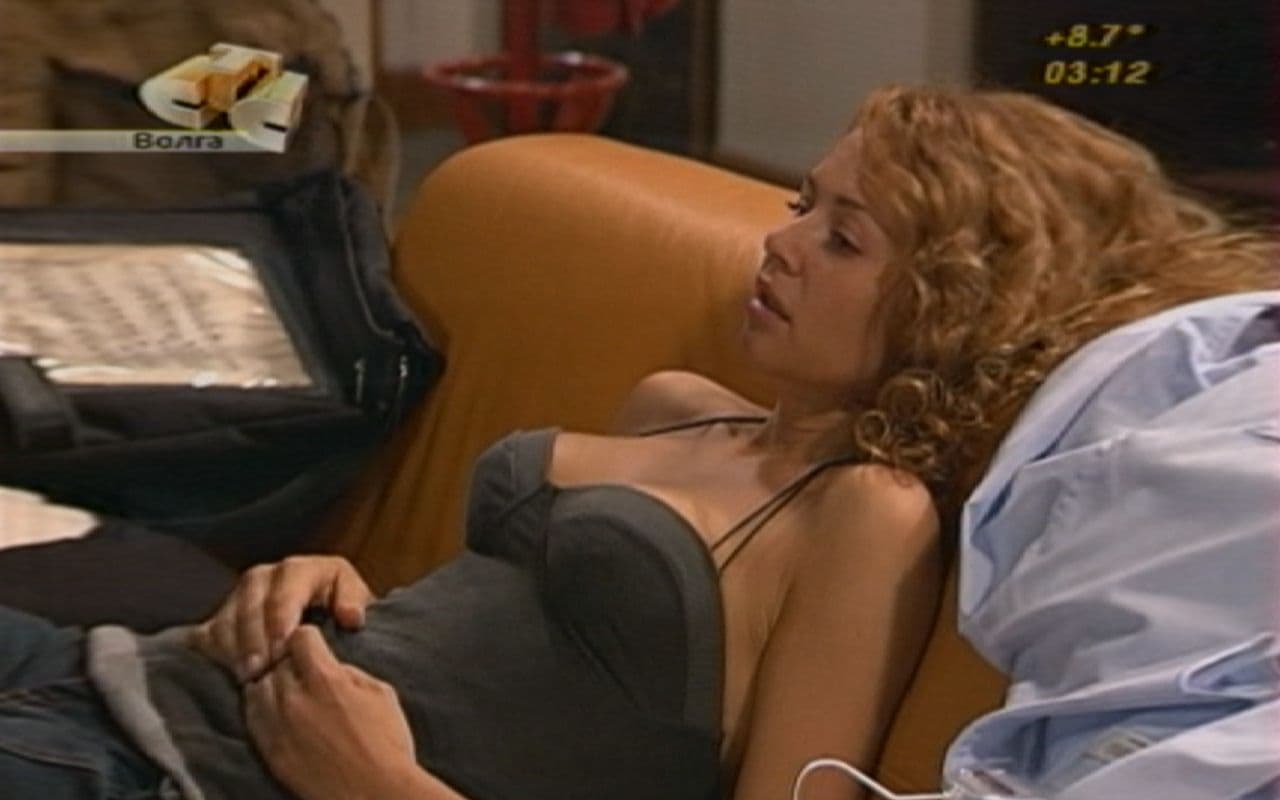

Доступная в контекстном меню опция Magic Video Effect отвечает за потенциально интересное владельцам широкоформатных мониторов панорамный вывод, в котором изображение с пропорциями 4:3 преобразуется для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны).

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

Качество

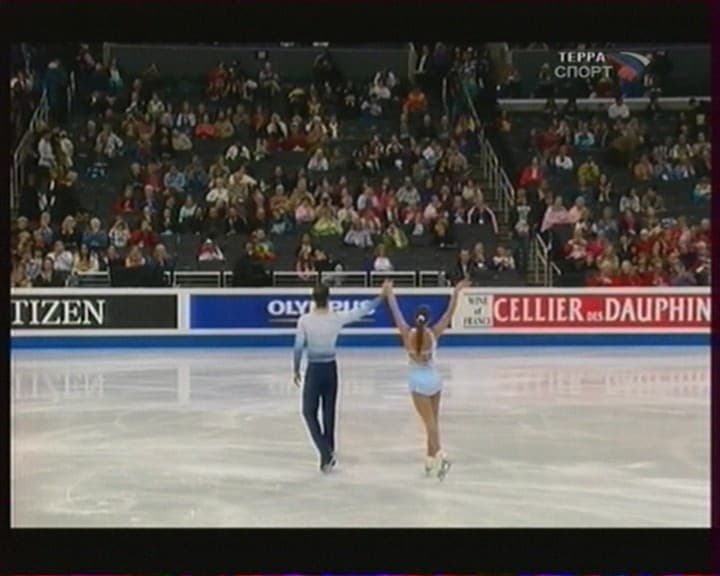

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

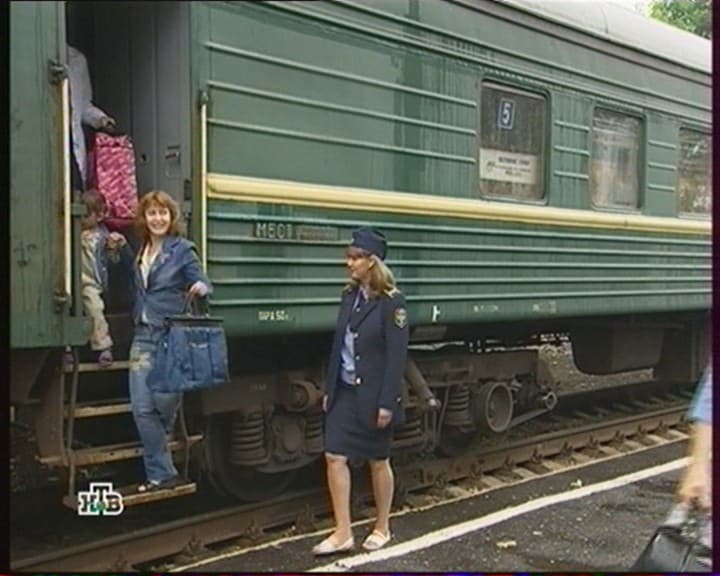

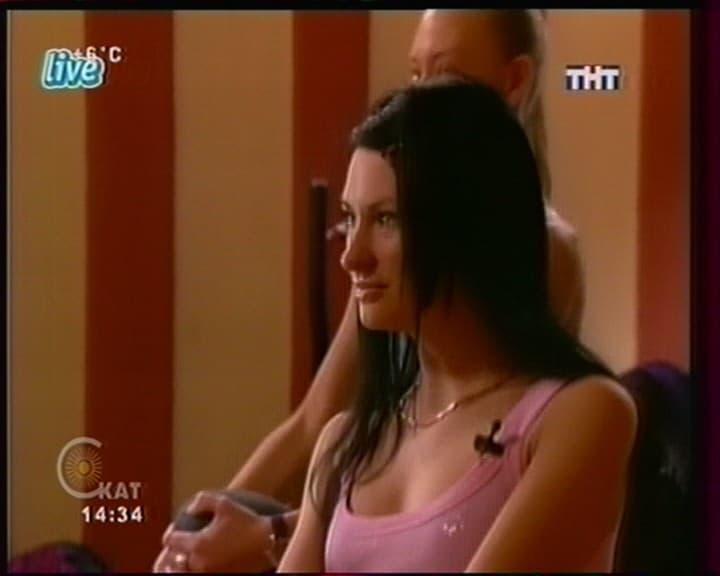

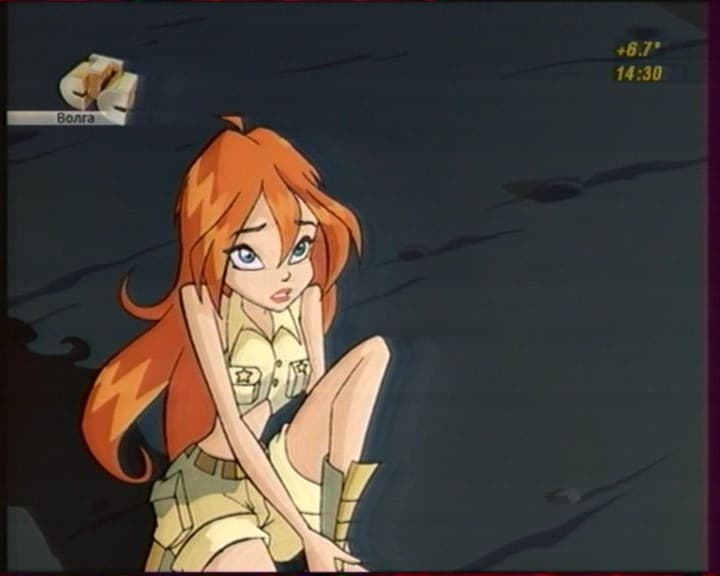

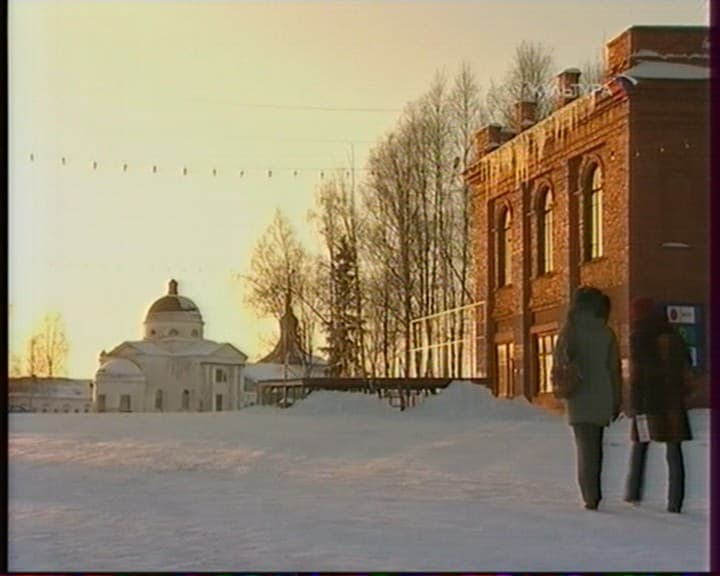

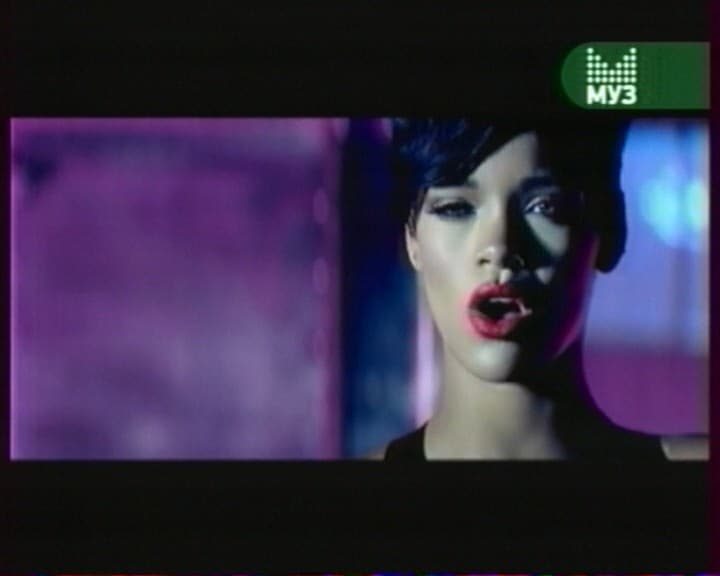

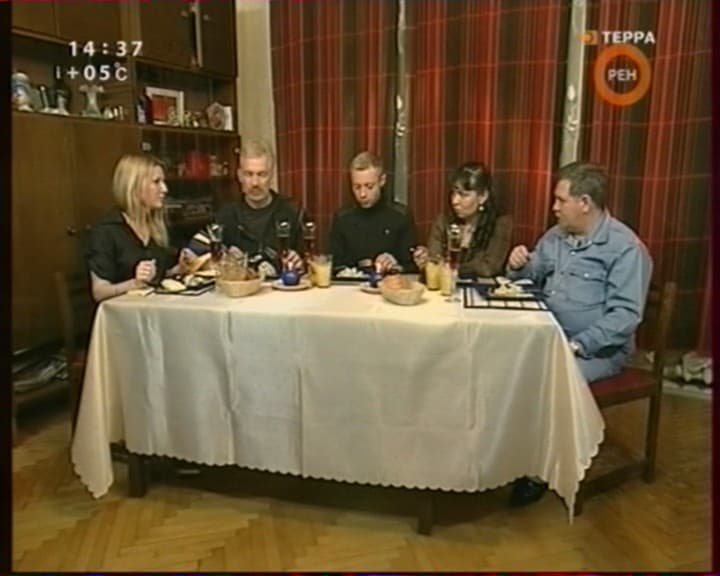

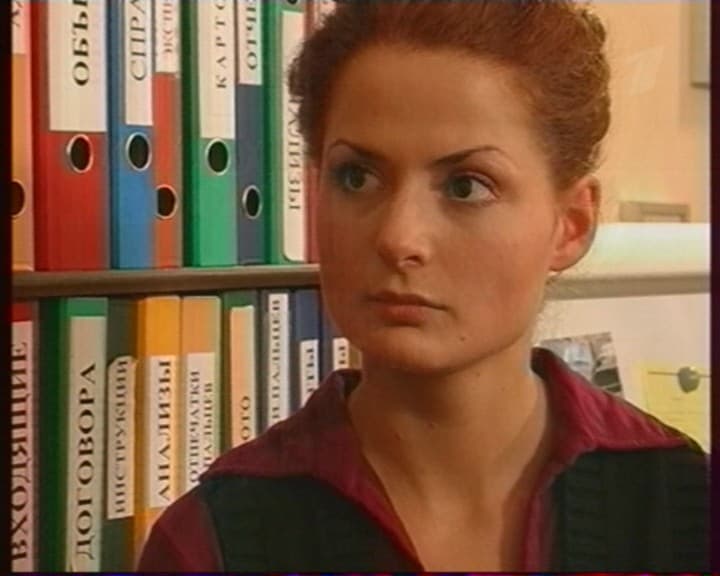

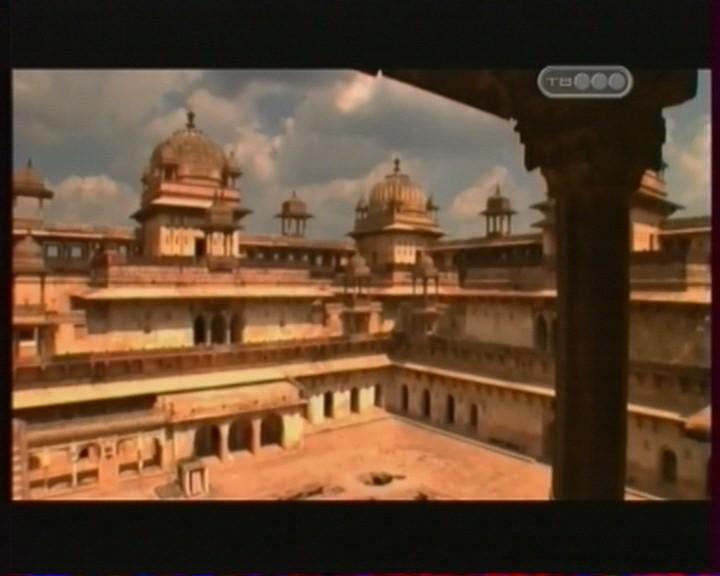

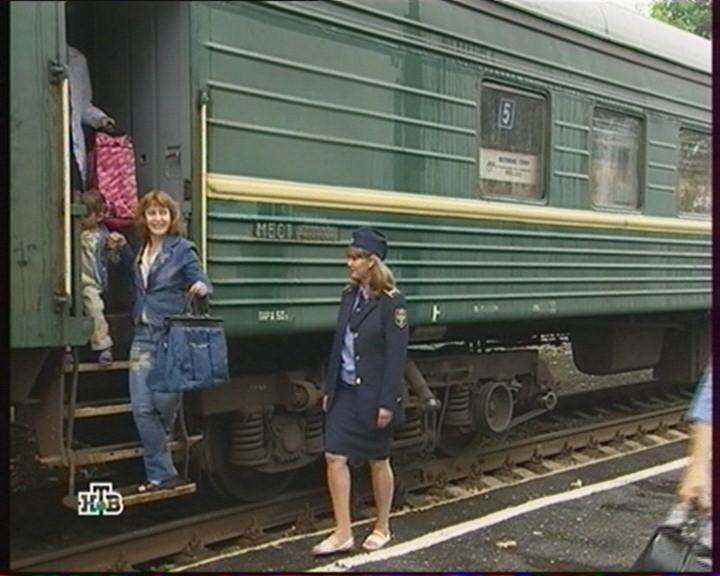

Тюнер обеспечивает хорошее качество приёма аналоговых каналов. В процессе тестирования работы с DVB-T (Москва, ул. генерала Глаголева, район станции метро «Октябрьское поле») на нескольких тюнерах AVerTV Hybrid NanoExpress продемонстрировал заметно лучшие показатели, нежели Leadtek WinFast ExDTV2300H и Express Card 54 мм тюнер от KWorld Computer Co., Ltd., обеспечивая стабильный приём цифрового сигнала в квартире, тогда как тюнеры других производителей требовали выхода с ноутбуком на балкон.

Используемые алгоритмы деинтерлейсинга снижают чёткость изображения (особенно в сочетании с шумоподавлением). Если отвлечься от этой особенности штатного ПО, то качество можно назвать традиционно хорошим для тюнеров на базе АЦП последних серий.

В очередной раз отметим отсутствие эффекта «вертикальных полос», характерного для PCI АЦП от Philips/NXP предыдущего поколения.

Претензий к качеству звука во время тестирования не возникло.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG2. Это позволяет использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Автоматическое определение стандарта цветности в условиях российского вещания в этом случае страхует от возможных проблем. Не помешала бы поддержка Windows Media Center штатными пультами ДУ (при этом, как ни странно, AVerTV 6.3 совместимыми с этой оболочкой пультами управляться может, выбор осуществляется в настройках AVerQuick).

Устройство нагревается при работе, но эта особенность характерна для всех TV-тюнеров с интерфейсом Express Card 34 мм и 54 мм. Во всяком случае, температурный режим не сказывался на стабильности работы во время тестирования.

FM-тюнер

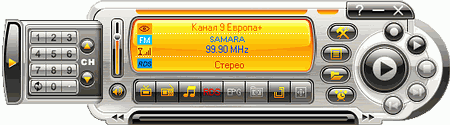

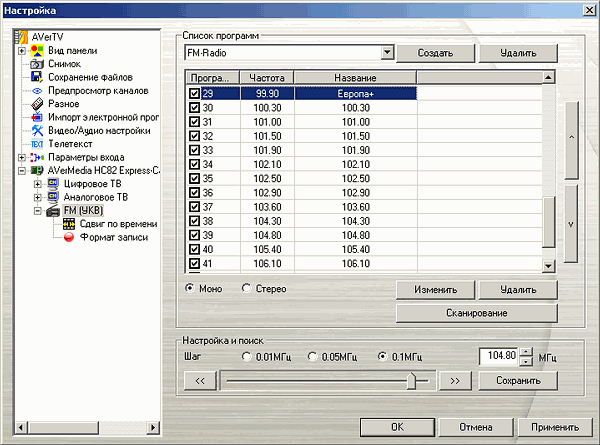

Программа использует общий интерфейс для всех режимов. В AVerTV 6.3 появилась таблица российских частот. Кроме того, теперь цифровая панель имеет два режима работы — переключение каналов и ввод частоты.

Качество приёма FM-радиостанций заслуживает хорошей оценки.

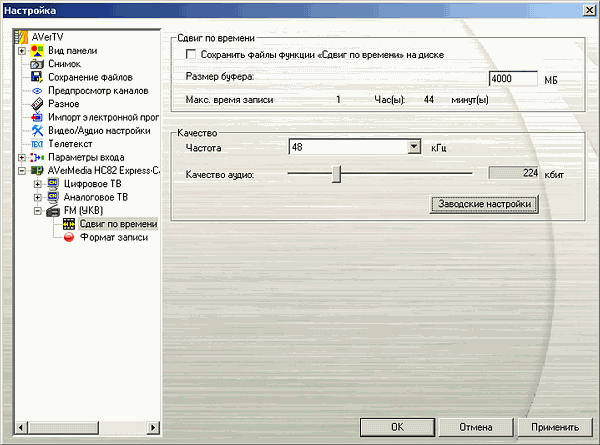

FM-режим имеет свои настройки режима отложенного просмотра, точнее, прослушивания. В одноименном разделе можно выставить битрейт (192 — 384 кбит/с) и частоту дискретизации (32, 44.1, 48 кГц). Сохранение буферного файла доступно и здесь.

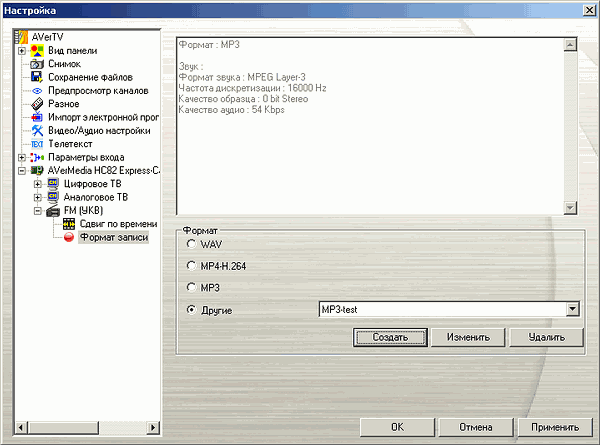

Возможна запись с любым установленным в системе кодеком. Запись в mp3 ограничена системными параметрами 22 кГц 56 кбит/с. Традиционно, это ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов.

Тюнер продемонстрировал хорошее качество звука (скачать 20-секундный фрагмент, mp3, 489 КБ).

Пульт ДУ

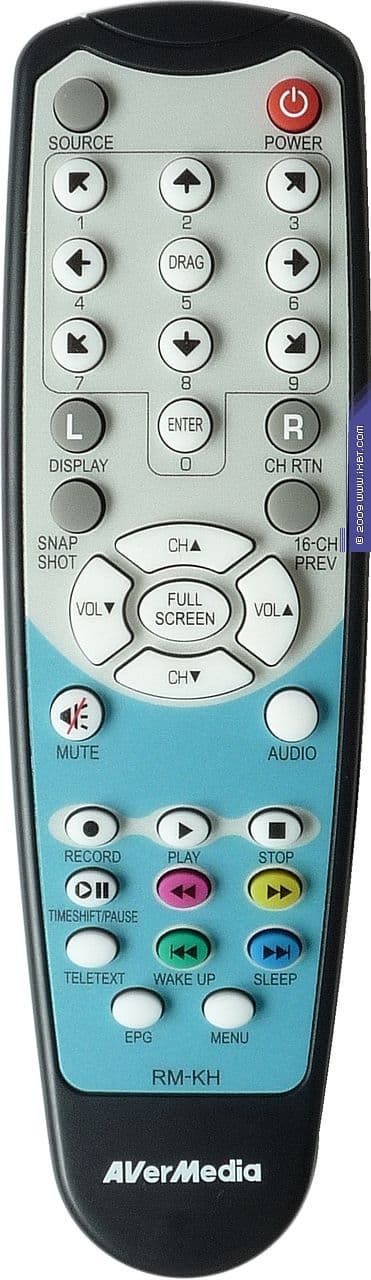

AVerTV Hybrid NanoExpress комплектуется полноразмерным пультом ДУ с питанием от двух батареек типоразмера AAA (входят в комплект поставки), знакомым нам по большинству продуктов компании. ИК-датчик подключается к свободному USB-порту. Эргономика находится на хорошем уровне, нажатие кнопок информативно, однако размеры пульта для такого компактного устройства как тюнер с интерфейсом Express Card некоторым пользователям могут показаться чрезмерными.

Выводы

Наличие в комплекте поставки портативной антенны для приёма аналоговых каналов с возможностью её крепления на экране ноутбука вместо практически бесполезной в российских условиях DVB-T антенны позволяет отметить комплектацию AVerTV Hybrid NanoExpress наградой нашего сайта.

Excellent Package - награда за комплектацию

Плюсы

  • хорошее качество приёма, изображения и звука в аналоговом режиме;
  • отличное качество приёма в цифровом режиме;
  • поддержка всех используемых видео- и аудиостандартов в аналоговом режиме;
  • поддержка MPEG2 и H.264 HDTV (1080i / 720p) в цифровом режиме;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • автоматическое определение стандарта цветности;
  • программное шумоподавление;
  • дополнительная обработка звука;
  • поддержка телевизионной программы в формате JTV;
  • поддержка субтитров в цифровом режиме;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • полноценная поддержка Windows XP MCE 2005 и Windows Vista (32- и 64-разрядных версий), в том числе работа с Windows Media Center.

Минусы

  • ограниченная поддержка сторонних кодеков при записи;
  • отсутствие возможности работы с источниками компонентного сигнала;
  • ограниченный диапазон изменения видеобитрейта при использовании штатного MPEG2-кодека.

По итогам тестирования можно сделать вывод, что оперативное обновление модели с интерфейсом Express Card 54 мм оказалось более чем целесообразным. Хорошая совместимость с чипсетами ноутбуков, качество изображения, уверенный приём в аналоговом и особенно цифровом режимах в сочетании с возможностями ПО являются достаточными поводами, чтобы уделить AVerTV Hybrid NanoExpress самое пристальное внимание при выборе гибридного TV-тюнера с интерфейсом Express Card.





Средняя текущая цена (количество предложений) AVerTV Hybrid NanoExpress в московской рознице: Н/Д(2)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
