Цифровой телевизионный ресивер World Vision T37

Бюджетная модель с поддержкой DVB-T2


«Высшая ловкость состоит в том, чтобы всему знать истинную цену»
Франсуа де Ларошфуко

Распространение цифрового эфирного вещания стандарта DVB-T2 на территории Российской Федерации привело к взрывному росту рынка автономных TV-тюнеров (в дальнейшем будем пользоваться устоявшимся термином «ресиверы»), подключаемых к телевизорам, как правило, посредством HDMI или композитного интерфейса (в некоторых моделях реализованы SCART и/или компонентный YPbPr-выходы). Причины просты. Во-первых, существует внушительный парк телевизоров либо без поддержки цифрового эфирного вещания, либо с поддержкой первой версии DVB-T, при этом многие модели банально не успели морально устареть с точки зрения диагоналей и разрешений. Во-вторых, ресиверы умеют записывать видео с эфира, в том числе по расписанию, а потом воспроизводить телевизионные передачи.

Ранее мы уже рассмотрели некоторые модели, в частности BBK SMP137HDT2, Kaskad VA2206HD, Openbox T2-02HD mini и Openbox T2-02M HD, однако продукция компании World Vision попадает в нашу лабораторию впервые.

Ресивер под лаконичным названием World Vision T37 является бюджетной моделью. Попробуем разобраться, как такое позиционирование сказалось на функциональности.

Комплект поставки

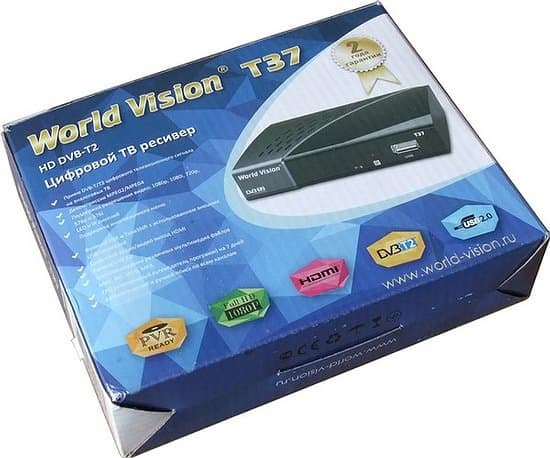

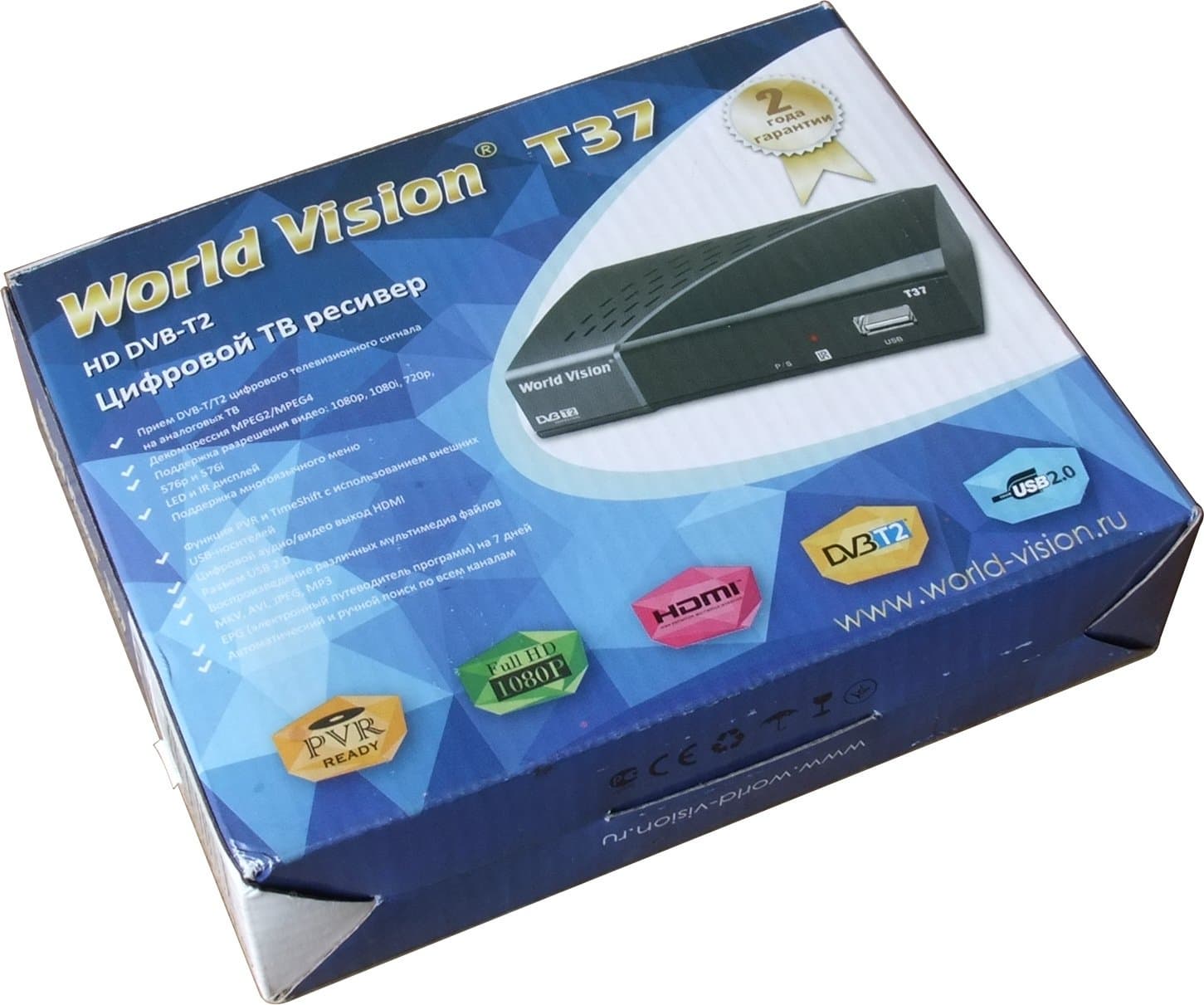

World Vision T37 поставляется в компактной бело-синей коробке с изображением ресивера, полностью локализованным описанием возможностей устройства и напоминанием о фирменной двухлетней гарантии.

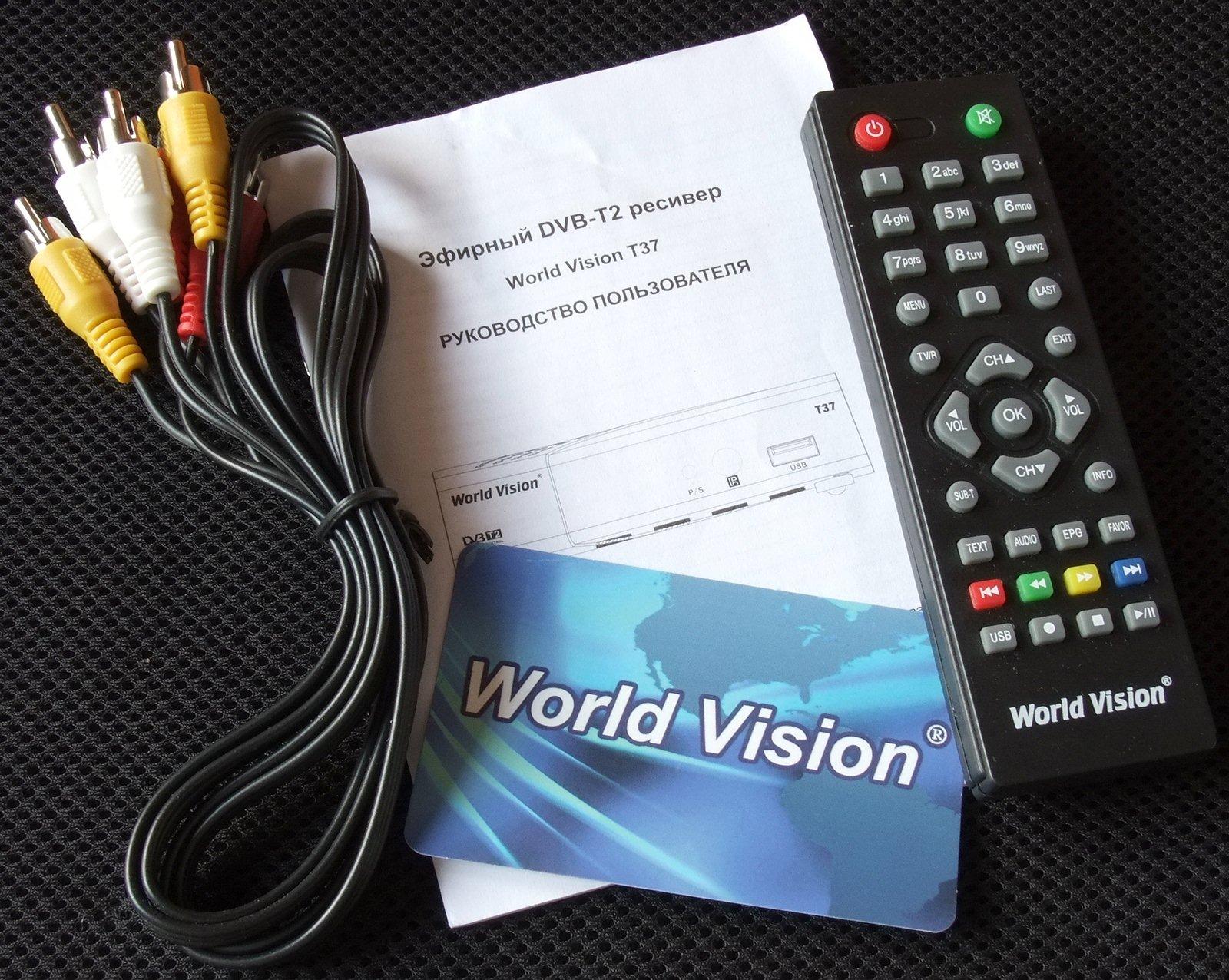

Кроме самого приемника в комплект входят:

  • пульт ДУ;
  • композитный кабель 3 RCA — 3 RCA для аналогового подключения видео- и аудиосигнала;
  • руководство пользователя;
  • гарантийная карта.

Конструкция и спецификации

Производителем заявлены следующие особенности World Vision T37:

  • поддержка DVB-T/DVB-T2;
  • поддержка стандартов: Single PLP, Multi PLP;
  • режимы демодулятора: QPSK,16QAM,64QAM;
  • диапазон частот — 174—230 МГц (VHF), 470—862 МГц (UHF);
  • расчетное потребление — 8 Вт , максимальное до 10 Вт;
  • потребление в режиме ожидания — до 1 Вт;
  • уровень входного сигнала — от −75 до +20 дБм·Вт;
  • видеодекодер — MPEG-1, MPEG-2, MPEG-4 HD, H.264, DivX (бесплатная версия);
  • аудиодекодер — MPEG-1, MPEG-2 (Layer I/II), MP3, AC-3, AAC-LC, HE-AAC;
  • максимальный битрейт входного потока — до 45,5 Мбит/с;
  • формат изображения — 4:3/16:9;
  • аудиоформаты — MPEG Layer I&II, 32/44,1/48 кГц;
  • электронное расписание каналов EPG;
  • режим отложенного просмотра TimeShift;
  • функция записи видео (PVR);
  • поддержка JPEG и BMP;
  • порт USB 2.0 для подключения внешних USB-совместимых устройств с файловыми системами FAT16, FAT32 и NTFS;
  • поддержка контейнеров MKV (Matroska) и TS.

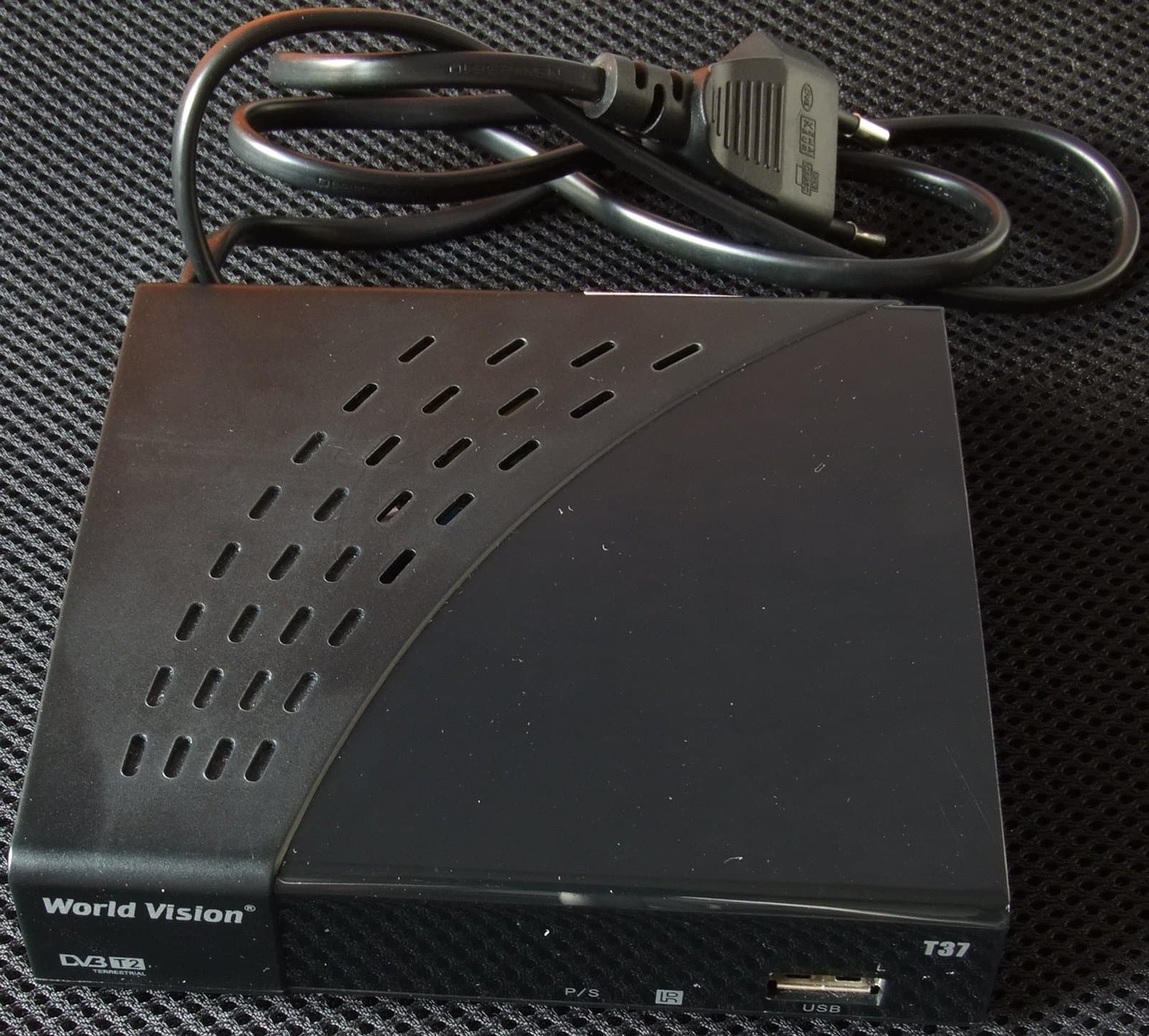

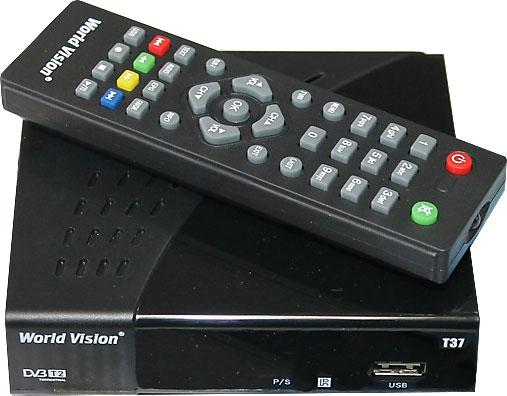

Корпус World Vision T37 визуально разделен на две части, левую из матового пластика с названием производителя и логотипом DVB-T2 на передней панели и правую глянцевую с ИК-датчиком и светодиодным индикатором там же.

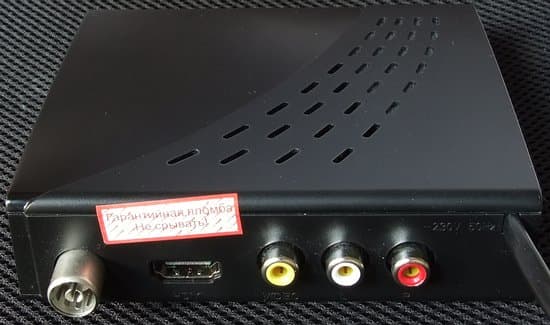

На задней панели находятся антенный разъем IEC, разъем HDMI и три разъема RCA для передачи композитного видеосигнала и стереозвука.

Ресивер имеет встроенный блок питания, кабель не отсоединяется.

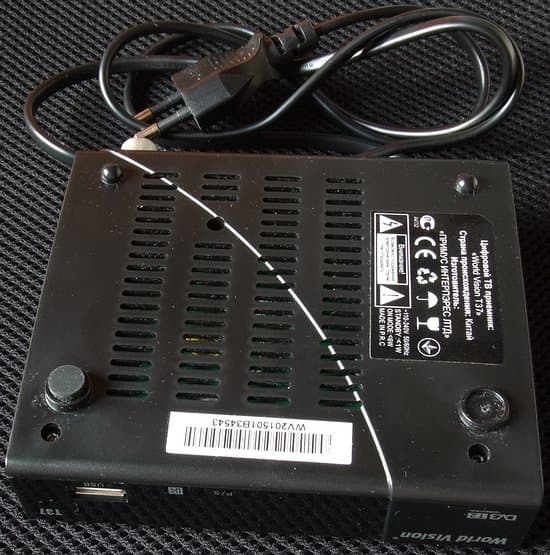

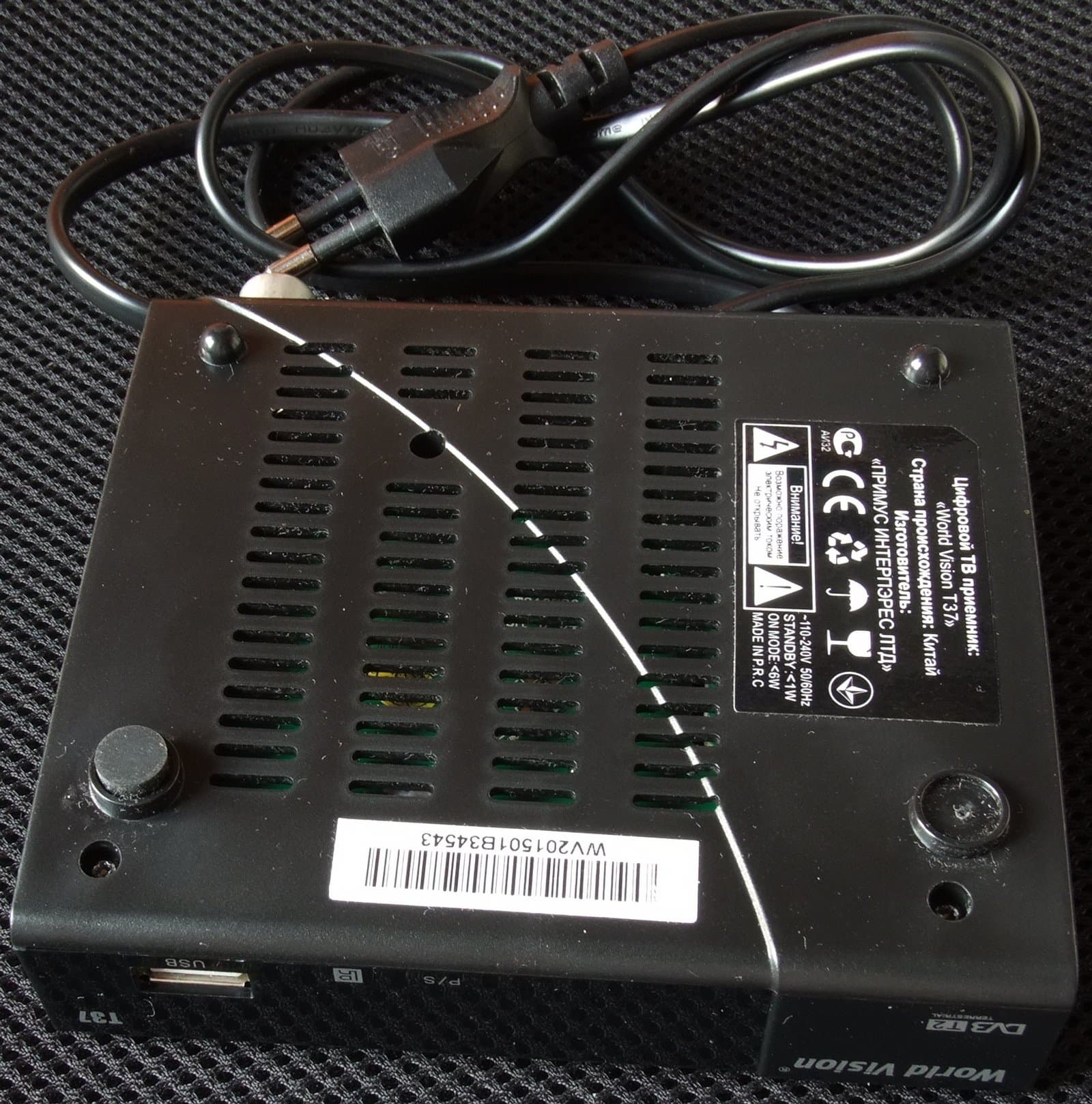

На нижней части можно заметить вентиляционные отверстия и 4 ножки, 2 пластмассовых и 2 резиновых.

Розничное происхождение тестового экземпляра не позволило сфотографировать печатную плату, поэтому ограничимся перечислением используемых микросхем.

Основой World Vision T37 является однокристальная система (system-on-a-chip, SoC) ALi M3821 производства ALi Corporation, представленная летом 2014 года. По утверждению производителя, сочетание M3821 с ВЧ-блоками MaxLinear (в устройстве используется MxL608, представляющий собой удешевленную модификацию MxL603) обеспечивает высокий уровень защиты от помех, вызванных сигналами 4G/LTE, Wi-Fi и FM. Дополняет эту связку модуль памяти DDR3-800 емкостью 64 МБ.

Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).

Пульт ДУ

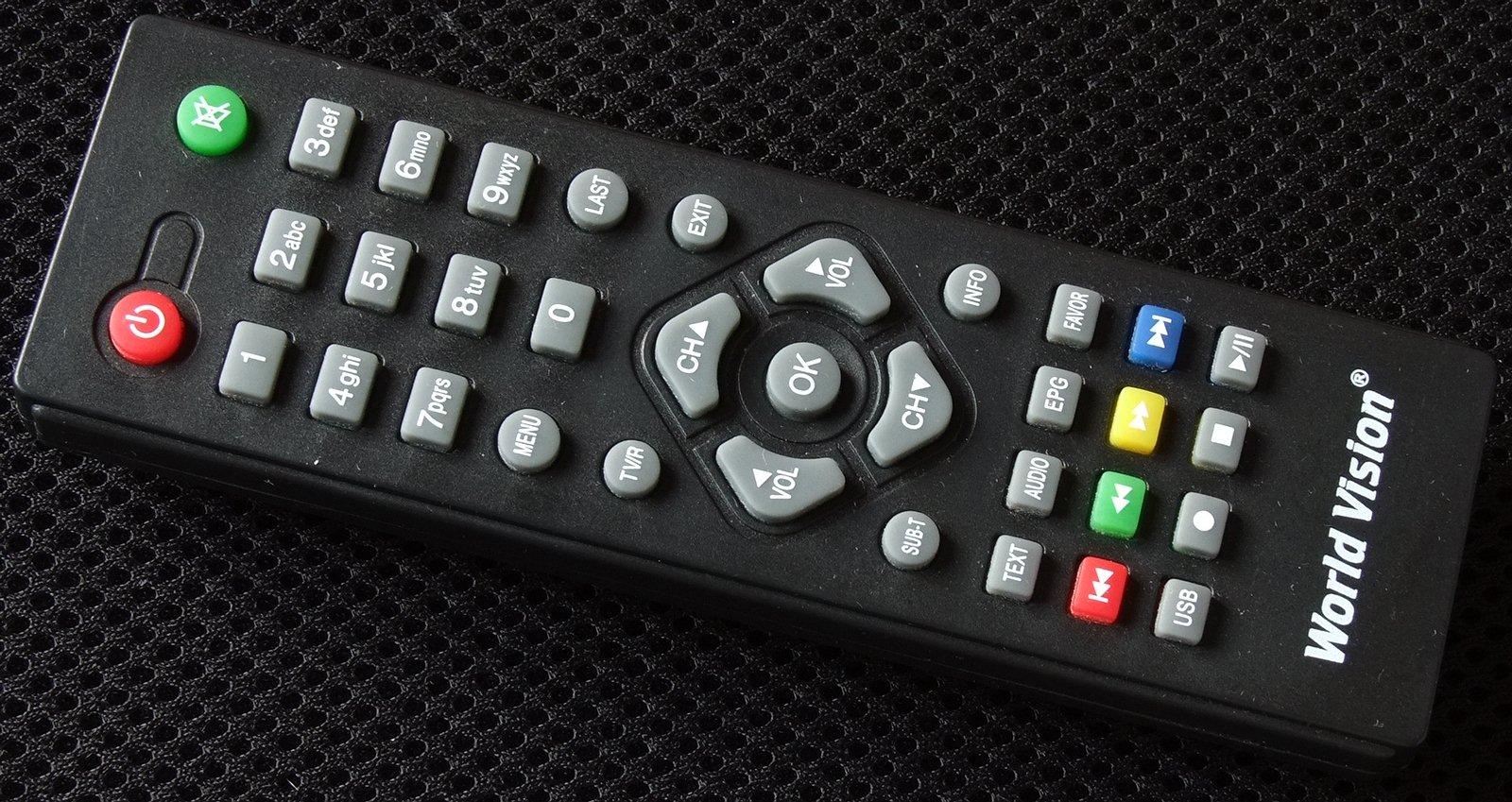

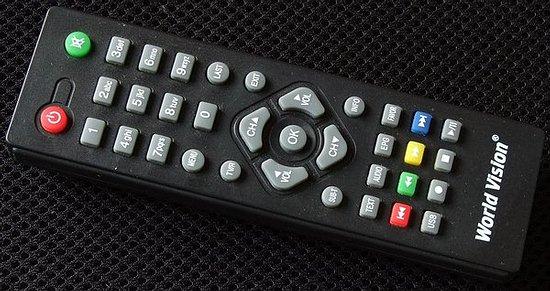

World Vision T37 комплектуется 35-кнопочным пультом ДУ.

В руке пульт лежит достаточно удобно, размер кнопок дискомфорта не вызывает, нажатие информативное, углы работы с пультом превышают заявленные в спецификациях 30 градусов от перпендикуляра.

Список эфирных каналов при тестировании

Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией MPLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.

Подключение

Подключение устройств этого класса предельно просто, кроме антенны в случае телевизора со входом HDMI достаточно соответствующего кабеля, однако из-за отсутствия такового в комплекте поставки потенциальному пользователю лучше озаботиться поиском кабеля заранее.

Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 24, 25 и 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 30 и 60 кадрами в секунду — стандарту NTSC.

Настройка

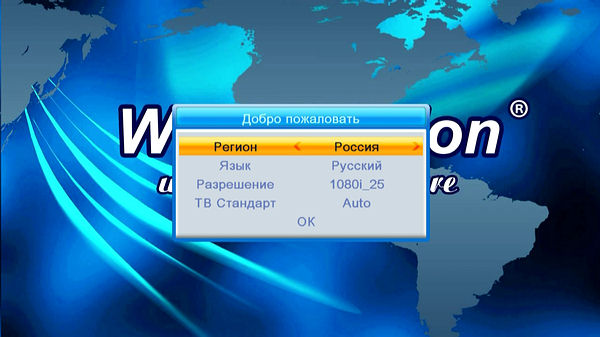

При первом запуске предлагается выбрать регион, язык, разрешение и соотношение сторон, почему-то переведенное как «ТВ Стандарт»,

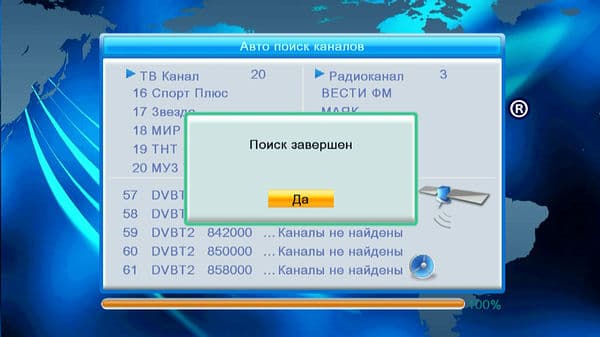

после чего запускается автоматический поиск каналов.

Несмотря на схожую с BBK SMP137HDT2 аппаратную часть, интерфейс World Vision T37 заметно отличается, видимо, сказывается отсутствие значительных отклонений от эталонного дизайна. Все операции осуществляются в пределах одного окна, в котором зачастую присутствует всего одна строчка, что снижает удобство использования.

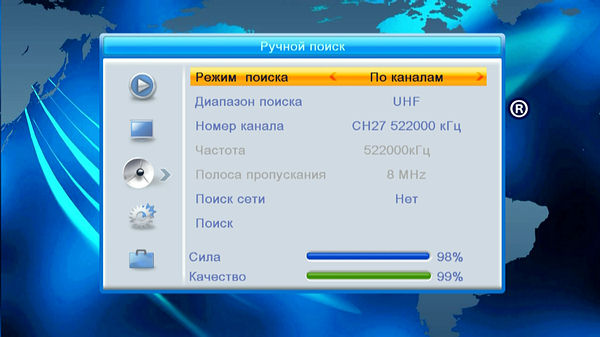

Кроме автоматического поиска по частотной сетке OIRT (178—226 МГц, каналы 6—12, и 470—860 МГц, каналы 21—69) доступны поканальный поиск с выбором диапазона и поиск по частоте с ручным вводом и выбором ширины полосы (6, 7 и 8 МГц). Здесь же доступно включение/отключение логической нумерации каналов.

Значения уровня и качества сигнала в процентах отображаются сразу после ввода частоты.

Сортировка по уникальным присвоенным номерам (LCN) и по Service ID в порядке их передачи в потоке в устройстве не реализована.

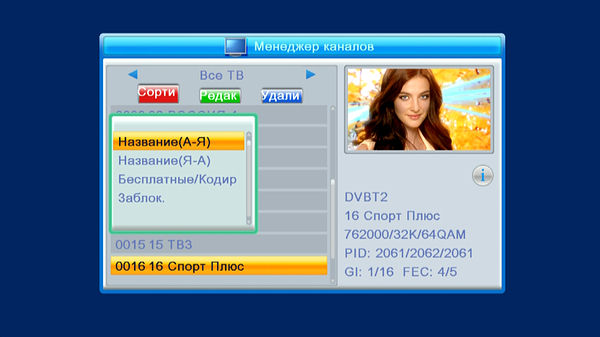

Раздел «Менеджер каналов» предоставляет доступ к редактированию и удалению.

Контекстные операции осуществляются цветными кнопками на пульте ДУ, доступны алфавитная сортировка по названию в прямом и обратном порядке, отображение открытых/зашифрованных, блокировка,

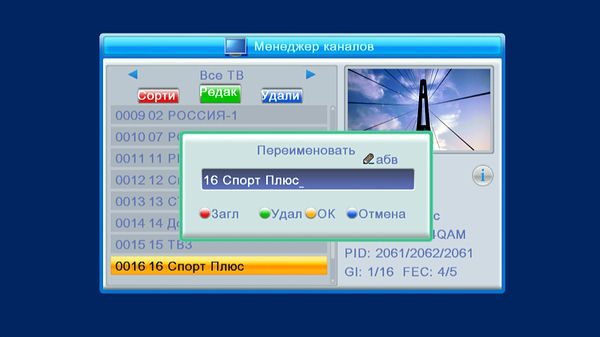

переименование (осуществляется цифровыми кнопками пульта ДУ, экранная клавиатура не поддерживается)

и перемещение в списке.

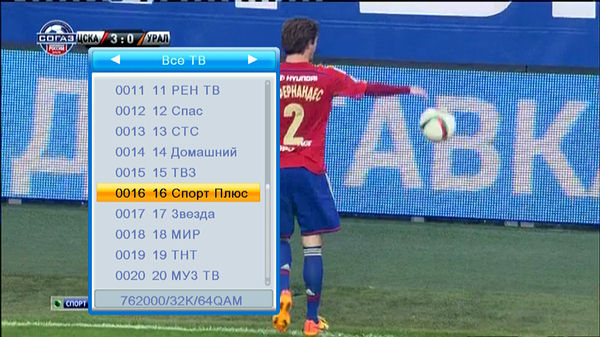

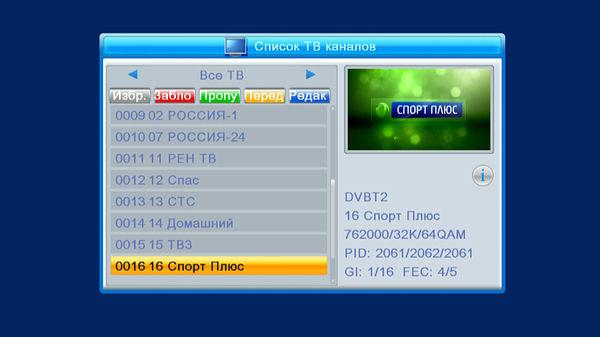

Список каналов вызывается кнопкой OK на пульте дистанционного управления.

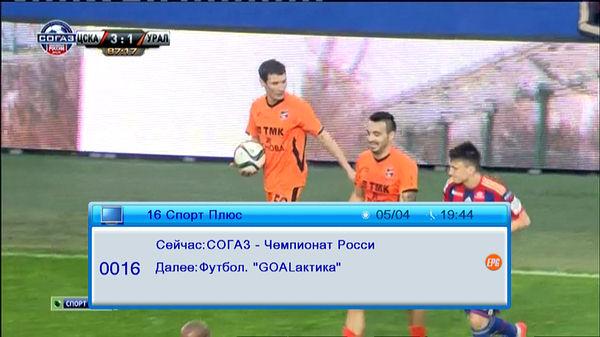

Информационная панель, выводимая по нажатию кнопки INFO, не имеет наглядного отображения прошедшего с начала передачи времени.

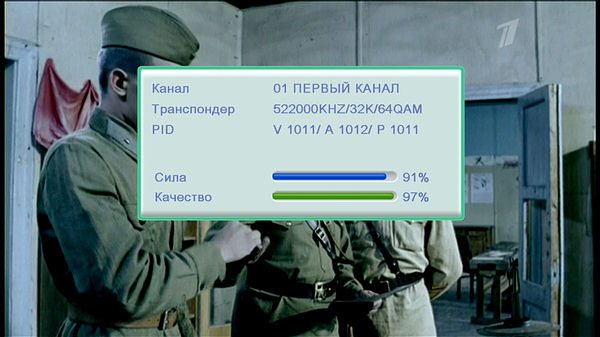

Повторное нажатие на кнопку выводит дополнительную информацию о канале, в том числе уровень (переведенный как «Сила» и качество сигнала).

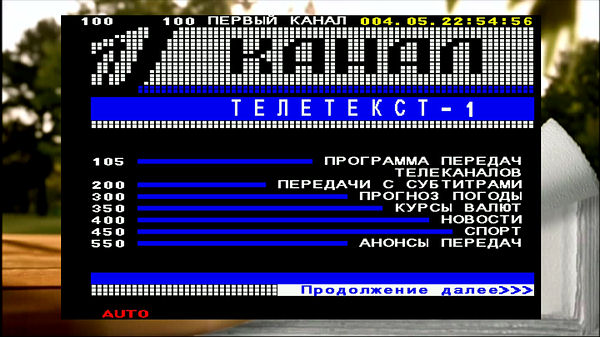

Телетекст отрабатывается корректно.

Линию прокрутки системных настроек не помешало бы сделать более заметной, вероятность пропустить два нижних пункта достаточно велика.


Подраздел «Язык меню» раздела системных настроек содержит не только одноименную настройку, но и настройку телетекста и выбор приоритетов при наличии в потоке нескольких аудиодорожек.

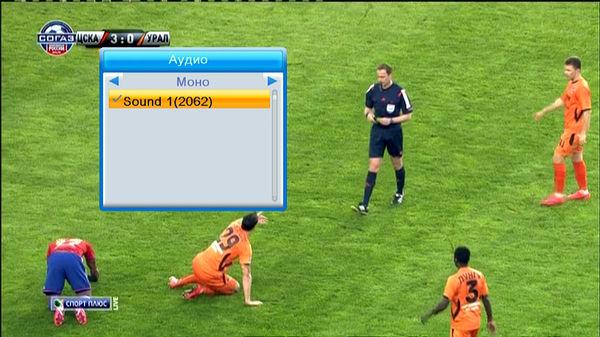

Кроме того, кнопка Audio на пульте ДУ позволяет переключаться между режимами стерео, моно, левым и правым каналом соответственно.

Раздел «ТВ Система» содержит настройки разрешения и частоты (1080i_25, 1080i_30, 1080p_50, 1080p_60, 1080p_25, 1080p_30, 1080p_24, By Source, By Native TV, 480i, 480p, 576i, 576p, 720p_50, 720p_60). Здесь же выбирается формат изображения (Auto, 4:3PS, 4:3LB, 16:9).

Автоматическая настройка формата, как и у BBK SMP137HDT2, не отличается корректностью на всех каналах, однако путаницы между 4:3 Letterbox и 16:9 у World Vision T37 не наблюдается.

В разделе «Видео» можно отрегулировать яркость, контраст, насыщенность, оттенок и четкость, эти настройки характерны для чипсетов ALi Corporation, конкурирующие решения Novatek Microelectronics и MStar Semiconductor таковых не имеют.

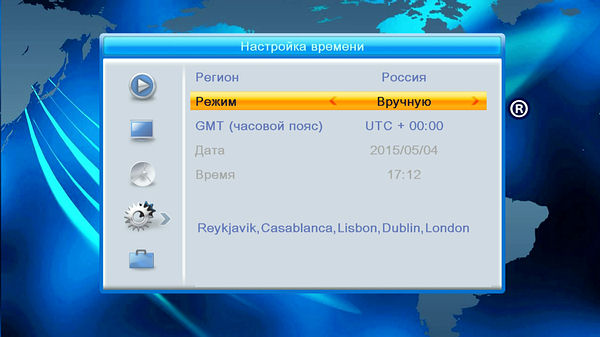

World Vision T37 не имеет внешнего дисплея для отображения времени, однако корректная установка может понадобиться для использования планировщика. Стандарт DVB-T2 поддерживает передачу времени, тем не менее пользователю доступны выбор региона, часового пояса или настройка вручную.

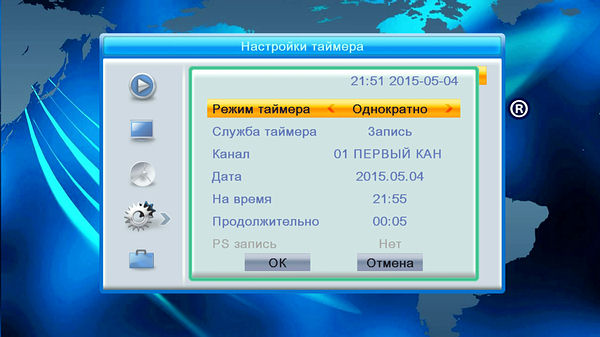

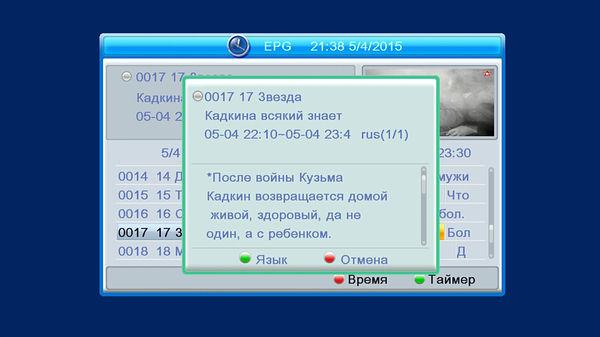

Таймер на 8 позиций, переход к настройке которого может быть осуществлен из окна EPG, поддерживает как запись (однократную и ежедневную), так и просмотр, во время тестирования устройство выводилось из режима ожидания и переходило в режим ожидания по завершении активного задания без нареканий.


Поддерживается родительский контроль (пароль по умолчанию 0000), можно установить минимальный возраст в 10, 12, 14, 16 и 18 лет и заблокировать меню.

В настройках меню задаются время отображения (от 1 до 10 секунд с интервалом в 1 секунду) и прозрачность (выключена, 10%, 20%, 30%, 40%).

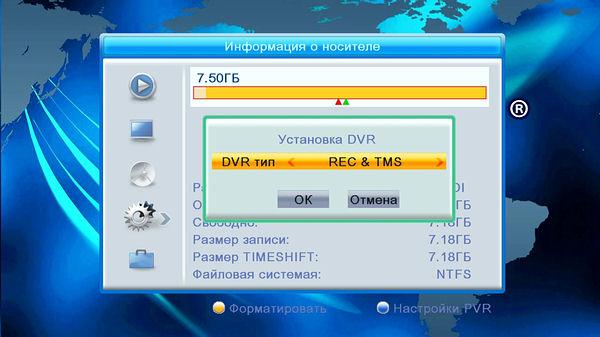

Раздел «Информация о носителе» позволяет не только уточнить емкость, но и выбрать тип записи (запись и режим отложенного просмотра Timeshift, только запись, только Timeshift).

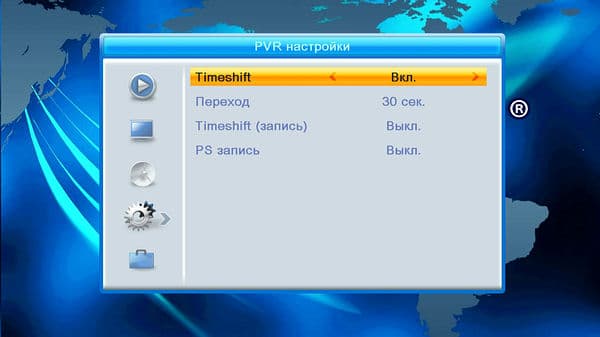

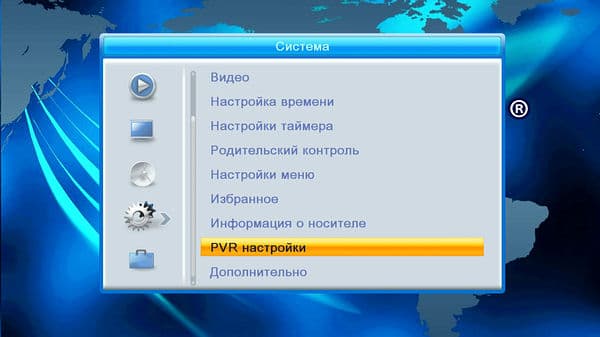

В разделе «PVR настройки» расположены активация режима Timeshift, настройка перехода по времени (30 секунд, 1 минута, 5 минут, 10 минут, 30 минут) и опция сохранения соответствующего файла.

Включение дополнительного питания антенны находится в разделе «Дополнительно» вместе с не особо полезной в условиях открытого отечественного вещания фильтрацией закодированных каналов и настройкой автоматического отключения.

Раздел «Инструменты» содержит информацию о прошивке, возврат к заводским настройкам, запуск двух игр («Отелло» и «Судоку»), обновление прошивки посредством вещательного потока (не поддерживается) либо через USB и безопасное извлечение подключенного накопителя.

Информация о прошивке тестового экземпляра представлена ниже, на момент тестирования обновлений на сайте производителя не было.

Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными накопителями разного объема, отформатированными в NTFS, включая жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 ТБ, вызвавший затруднения у Kaskad VA2206HD, World Vision T37 во время тестирования работал корректно.

На подключенном накопителе создается папка ALIDVRS2, для каждого записанного фрагмента создается собственная папка с датой в названии, запись осуществляется в формате TS, при этом создаются два служебных файла с расширениями *.dvr.

В режиме ожидания питание на подключенный накопитель не подается.

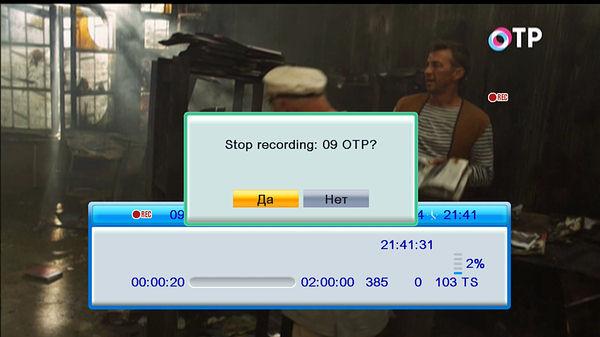

Во время непосредственной записи (кнопка «Record» на пульте) повторное нажатие на кнопку позволяет установить время записи. Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание, при активном режиме отложенного просмотра запись производится с момента начала записи.

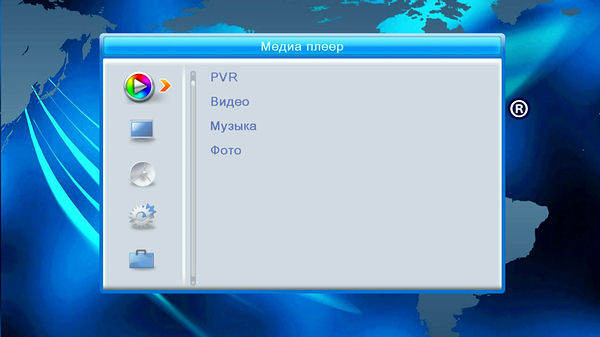

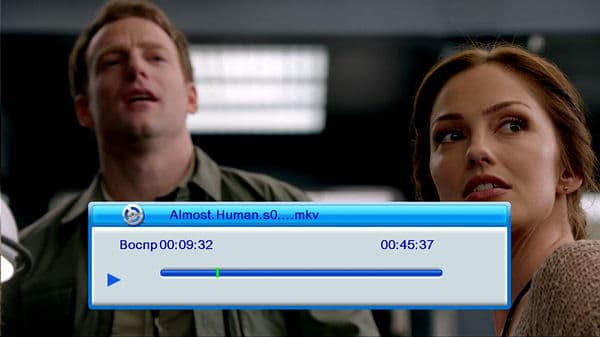

Встроенный медиаплеер способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.

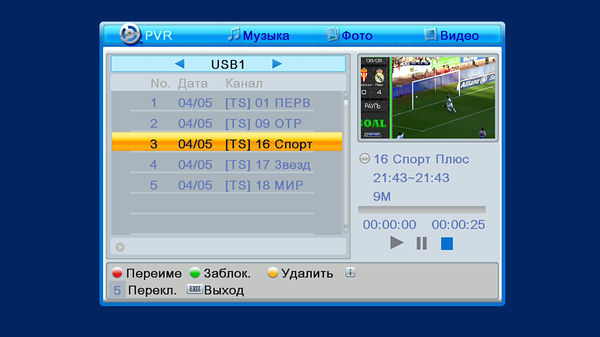

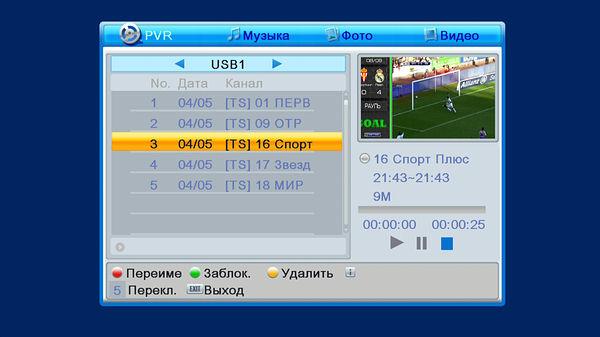

В разделе «PVR» можно переименовать, заблокировать паролем и удалить записанные фрагменты.

World Vision T37 не поддерживает декодирование Dolby Digital, встроенный проигрыватель не работает с субтитрами и не запоминает место остановки после выхода.

Устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.

Качество

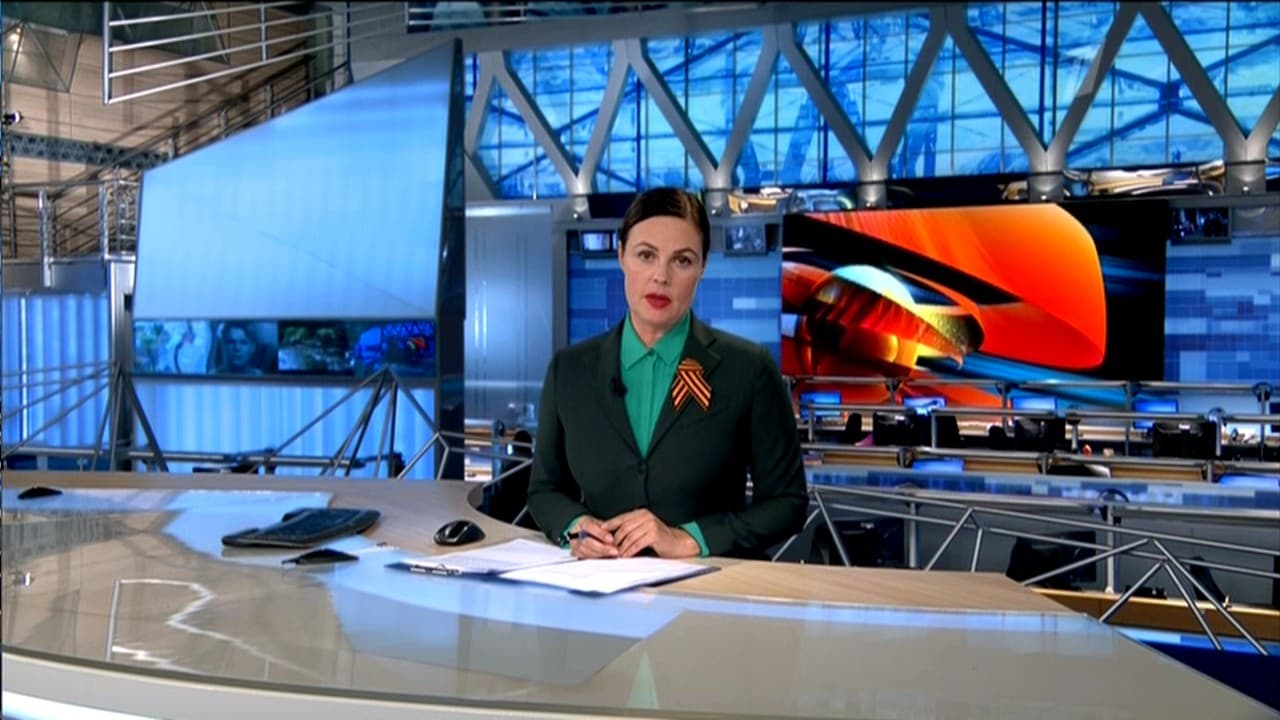

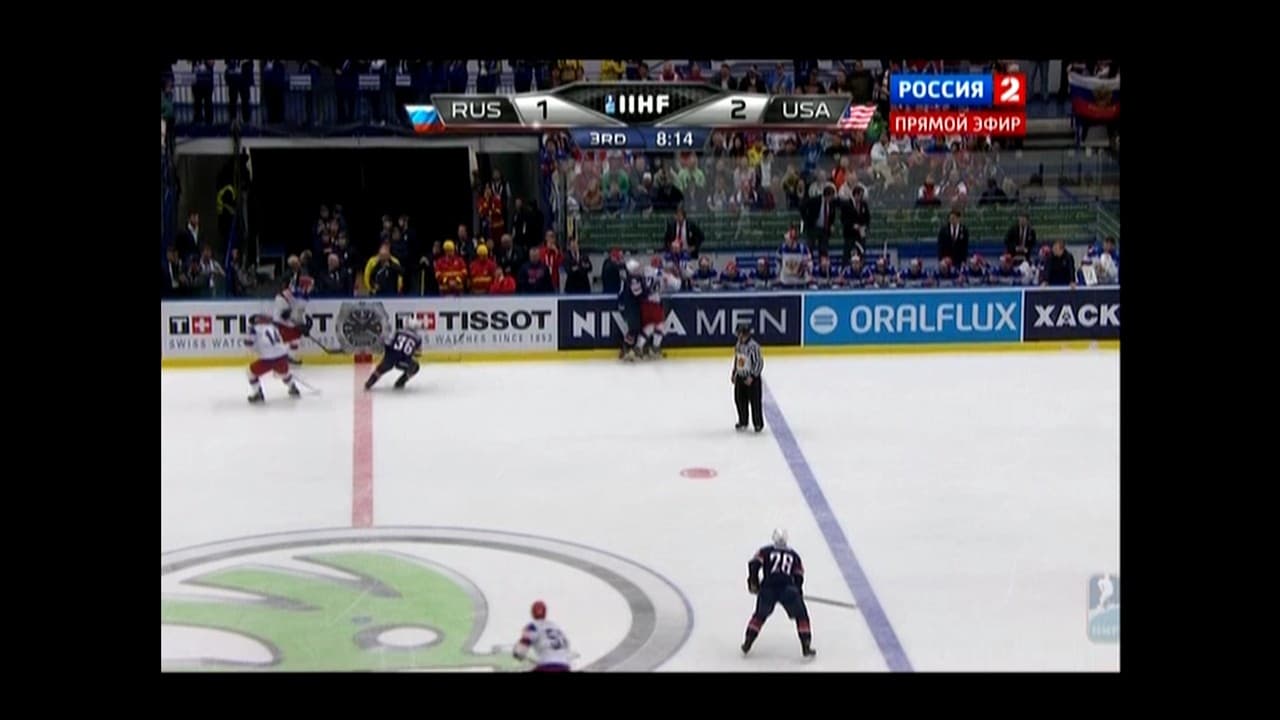

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

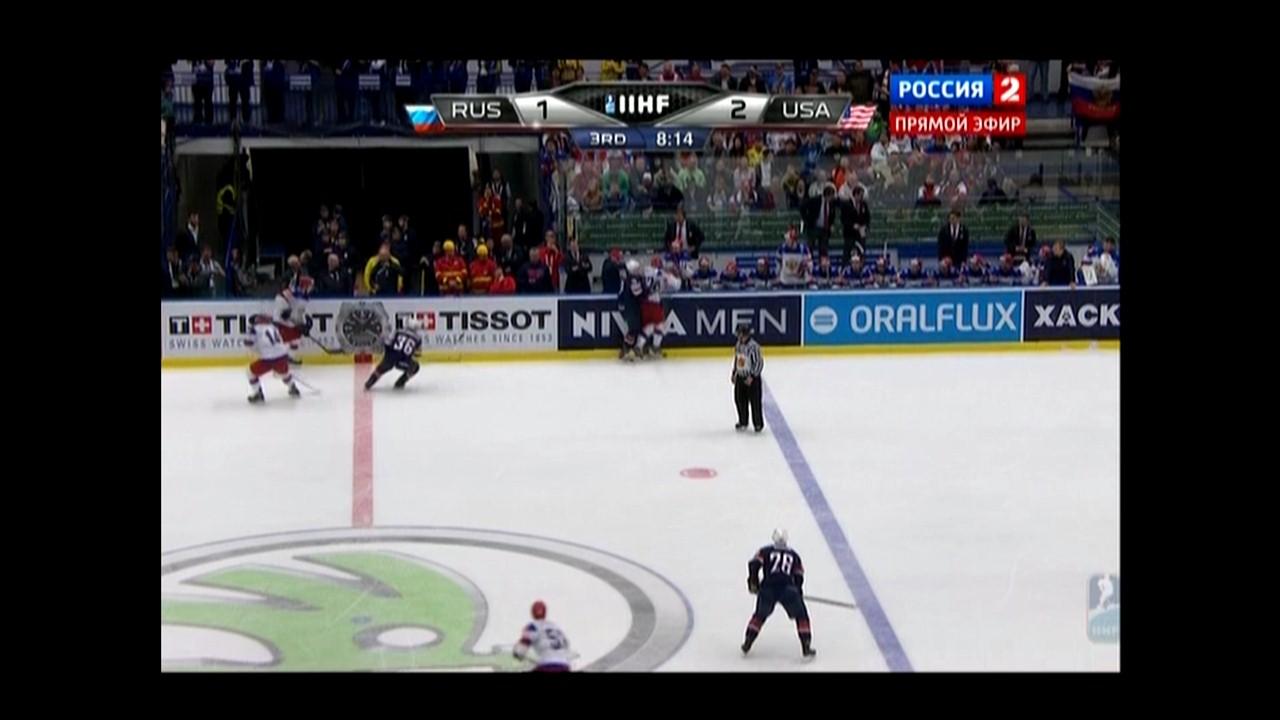

HDMI

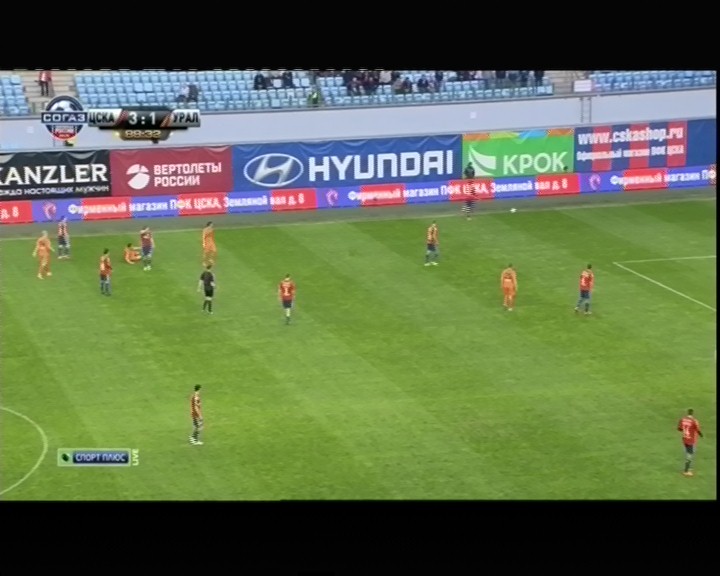

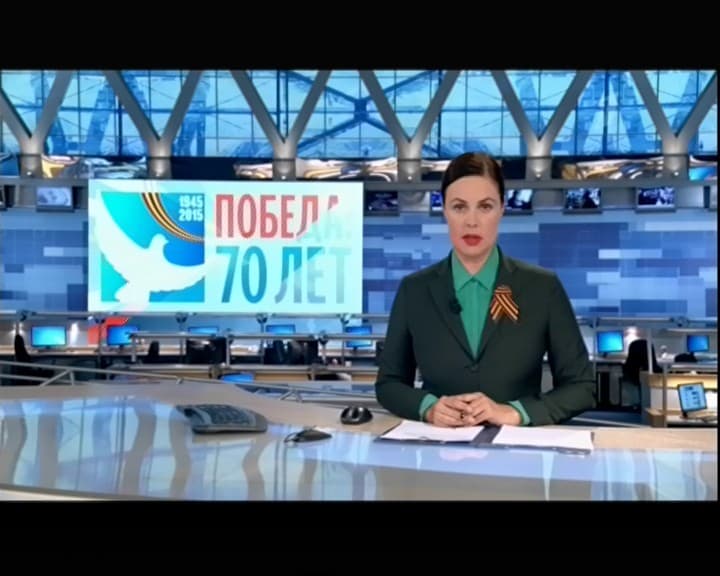

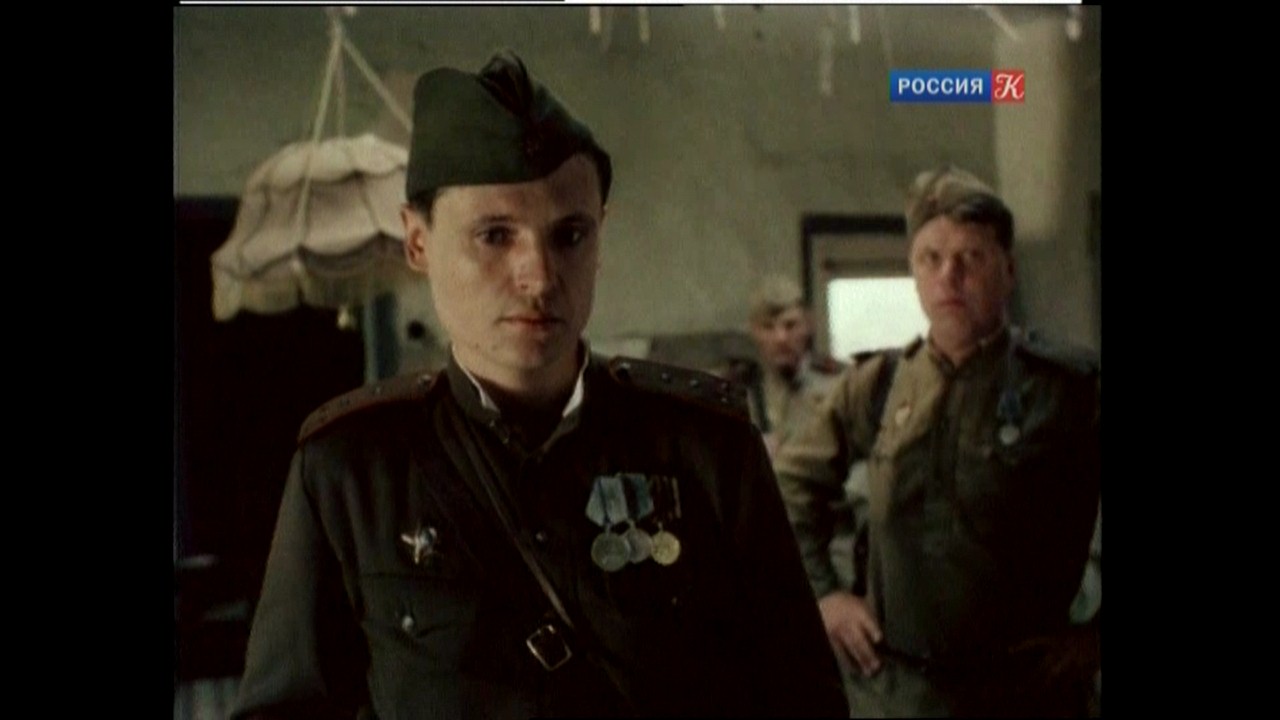

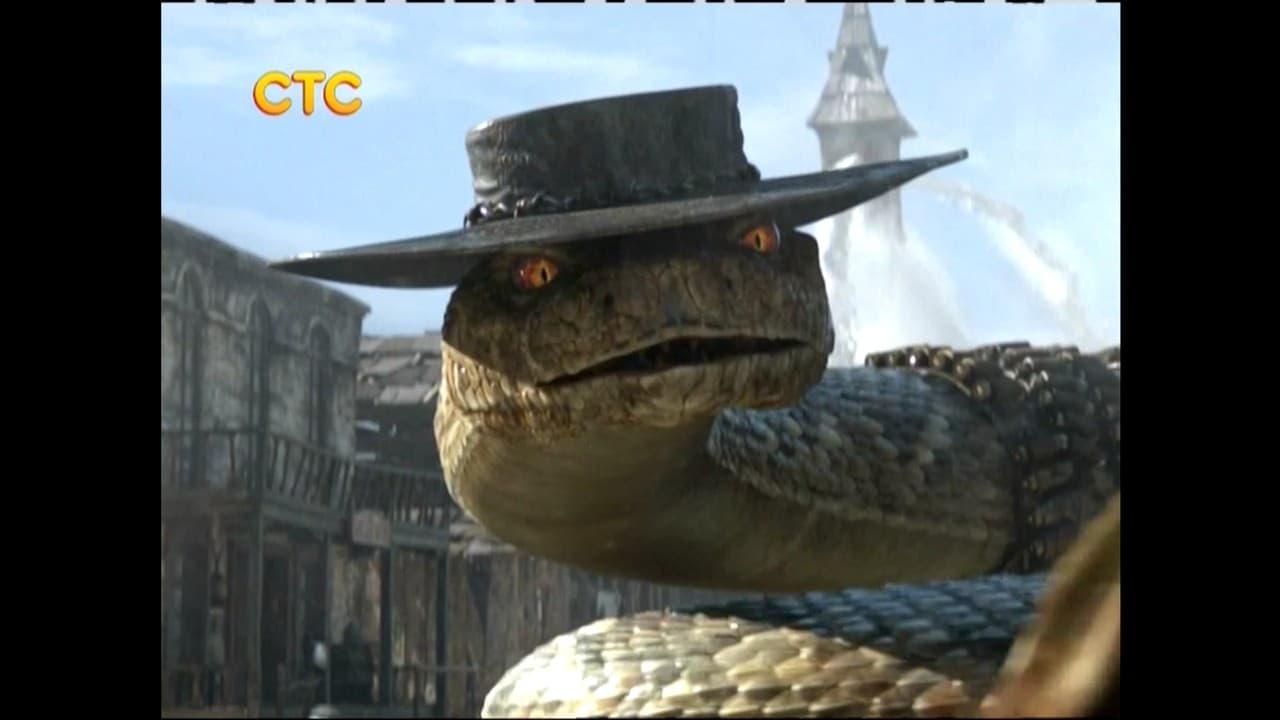

Композитный выход

Записанные фрагменты можно скачать по ссылкам: фрагмент 1, фрагмент 2.

Время от включения устройства до появления изображения составляет около 17 секунд.

Несмотря на бюджетный приемник и общее позиционирование устройства, World Vision T37 обеспечивает хорошее качество приема цифровых каналов, в пределах одного PLP переключение между каналами занимает около 2 секунд, между каналами в разных PLP — до 3 секунд.

Нагрев устройства при работе можно охарактеризовать как умеренный, однако позаботиться о циркуляции воздуха в нижней части устройства, где расположены вентиляционные отверстия, не помешает.

Выводы

Плюсы

  • корректная работа с MPLP;
  • хорошее качество приема;
  • компактность;
  • режим отложенного просмотра TimeShift (при наличии подключенного накопителя);
  • поддержка энергосберегающего режима для запланированных заданий.

Минусы

  • время включения;
  • отсутствие дисплея;
  • отсутствие возможности сквозного подключения антенны;
  • отсутствие поддержки декодирования Dolby Digital;
  • посредственная реализация встроенного проигрывателя.

World Vision T37 наглядно демонстрирует разницу между ресиверами на схожих наборах микросхем разных производителей: подход BBK к интерфейсу обеспечивает больший комфорт в использовании. Несмотря на бюджетный вариант ВЧ-блока, устройство справляется с приемом цифровых каналов и подходит для записи транслируемых передач, однако для использования в качестве проигрывателя имеет смысл обратить внимание на другие модели.
