AVerTV DVI Box 1080i


Первый автономный TV-тюнер с полноценной поддержкой DVI

Не так страшно пропустить удар,
как оставить его без ответа.
Неизвестный автор

Задержка компании AVerMedia Technologies Inc., с выпуском новой линейки автономных TV-тюнеров, подключаемых между видеокартой и монитором, имела своё объяснение. Инженеры компании не только ликвидировали наметившееся конкурентное отставание, но и обошли соперников на повороте, предложив пользователям поддержку разрешения 1920×1080. Мы уже успели рассмотреть AVerTV BoxW9 Plus, сменивший заслуженный AverTV Box 9, но одной моделью новая линейка не ограничилась. Вслед за высоким разрешением и полноценной поддержкой широкоформатных дисплеев на свет был извлечён ещё один козырь — поддержка интерфейса Digital Visual Interface, больше знакомого по ставшему уже привычным сокращению DVI. В настоящее время цифровые входы и выходы прочно заняли места в видеокартах, и мониторах практически любого ценового диапазона, включая бюджетные серии, поэтому такой шаг, безусловно, заслуживает одобрения.

Надо сказать, что первые попытки организовать работу с DVI у автономных TV-тюнеров предпринимались уже давно, однако реализация таковой, например, у Greenwood PRO DVI так и осталась скорее курьёзом, чем реально полезной возможностью. Тем любопытнее оценить подход одного из лидеров индустрии.

Комплект поставки

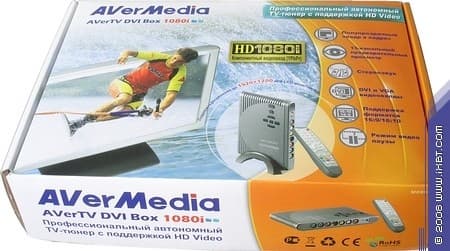

Коробка оформлена в фирменной бело-оранжевой гамме, но без использования чёрного цвета, характерного для упаковки многих моделей компании, в частности, того же AVerTV BoxW9. Стилизованный логотип, повествующий о поддержке разрешений до 1080i на компонентном видеовходе, полностью совпадает с таковым у AVerTV BoxW9, однако аналогичное визуальное решение, сообщающее о поддержке стереозвука, почему-то отсутствует, несмотря на то, что такая возможность у тюнера есть.

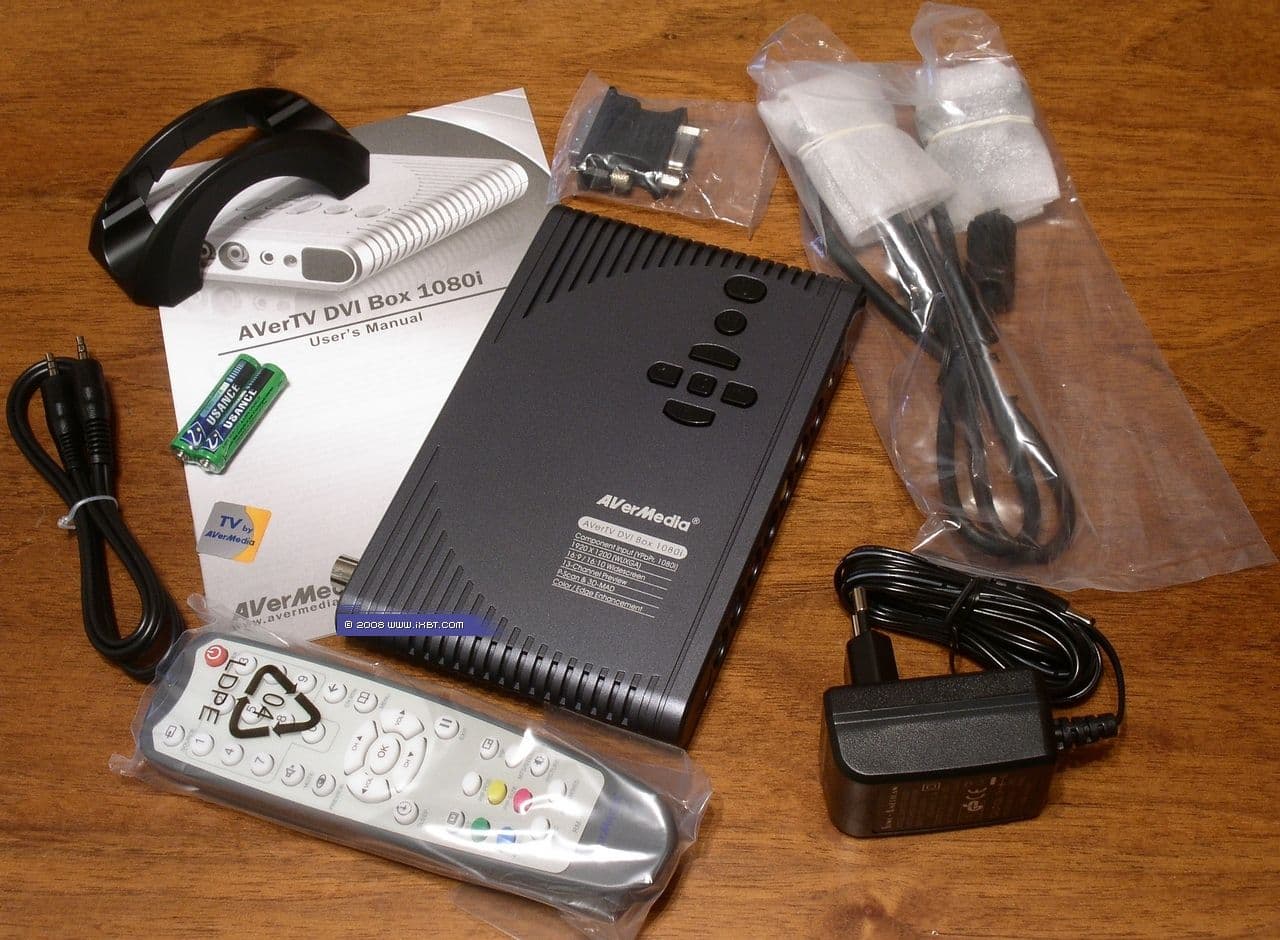

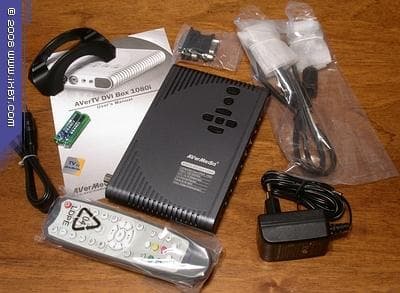

В коробке находятся:

  • Тюнер
  • Подставка для тюнера
  • Пульт ДУ
  • DVI-кабель
  • Переходник DVI — D-Sub
  • Кабель для подключения к линейному входу звуковой карты
  • Переходник для для компонентного YPbPr и S-Video подключения
  • Блок питания 5V/2A
  • Руководство пользователя на русском и английском языках
  • Наклейка с логотипом компании

Как и у AVerTV BoxW9, руководство отличается подробностью.

Конструкция и спецификации

За исключением поддержки DVI, возможности тюнера совпадают с таковыми у AVerTV BoxW9:
  • Поддержка 181 канала с возможностью точной настройки каждого
  • Поддержка всех телевизионных стандартов аналогового вещания, за исключением SECAM-L
  • Декодирование стереозвука в формате A2/NICAM
  • Наличие функции автосканирования всего ТВ диапазона
  • Поддержка разрешений 1024×768, 1280×1024, 1280×768, 1360×768, 1440×900, 1600×1200, 1680×1050, 1920×1200
  • Настройки соотношения сторон
  • Улучшенный алгоритм деинтерлейсинга 3D Motion Adaptive De-Interlace
  • 3:2/2:2 Pull-Down преобразование (только для NTSC)
  • Просмотр телевизионных программ на полный экран и режим фонового звукового сопровождения
  • Режим паузы
  • Режим «Кадр в кадре» (PIP) для одновременного просмотра ТВ и работы на компьютере при разрешениях до 1680×1050×60 Гц
  • Таймер автоматического включения и выключения
  • Режим предварительного просмотра каналов
  • Регулировка параметров изображения

На официальном сайте можно найти, на первый взгляд, идентичную модель AVerTV DVI Box9. Разница в названии обусловлена отличием в максимальных поддерживаемых разрешениях на компонентном входе, 480i/576i против 720p/1080i у AVerTV DVI Box 1080i. Но к этому вопросу мы ещё вернёмся.

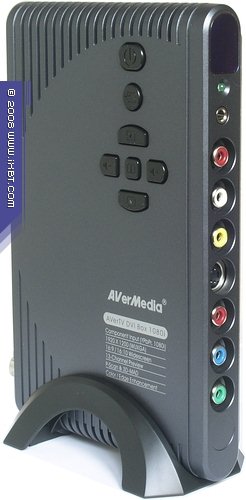

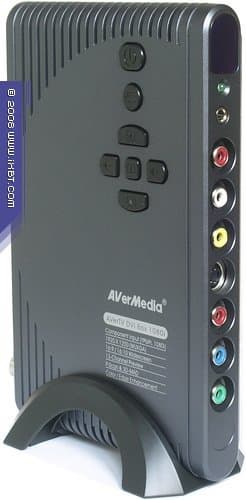

Если начинку AVerTV BoxW9 вмещает тот же корпус, что и у предыдущих моделей Box 5/7/9, то первый тюнер компании с поддержкой DVI отличается радикально обновлённым внешним видом. На смену некоторой спартанской лаконичности пришли закруглённые обводы со стилизованными «решётками». До потустороннего футуризма автономных тюнеров от Compro Technology дело не дошло, но усилия дизайнеров не оказались напрасными. Выглядит AVerTV DVI Box 1080i в меру свежо, а благодаря графитовому цвету, не вызывает ощущения визуального диссонанса при установке рядом с большинством мониторов и телевизоров.

Свершилось, в компанию кнопок включения/выключения, выбора источника, переключения каналов и регулировки громкости на панели добавилась кнопка вызова меню, наконец-то, позволившая управлять тюнеров без использования пульта.

На передней панели находятся скрытый полупрозрачной вставкой ИК-приемник, зелёный светодиодный индикатор активности тюнера, разъем mini-jack 3,5 мм для подключения наушников и полный комплект входных видео- и аудиоразъёмов (2 RCA аудиовхода, композитный видеовход, S-Video и 3 RCA для компонентного). Отказ от использования переходников привёл к закономерному увеличению габаритов, размеры тюнера увеличились относительно AVerTV BoxW9 (180×115×25 мм против 158×113×24 мм).

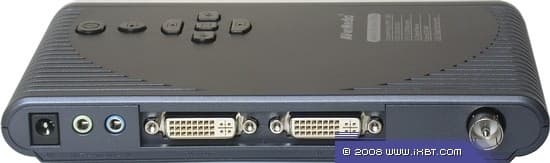

Задняя панель избежала радикальных изменений, на ней можно найти разъём для подключения блока питания, аудиовход и аудиовыход (оба mini-jack 3,5 мм), выходной и входной DVI-разъемы и антенный разъём IEC.

Предусмотрена возможность вертикальной установки при помощи входящей в комплект подставки, но традиционно следует учитывать, что сосредоточение кабелей на задней панели в сочетании с небольшим весом не способствует хорошей устойчивости в таком положении. Впрочем, подключение внешних источников к разъёмам на передней панели способно уравновесить получившуюся конструкцию. Если закрыть глаза на явно страдающую в этом случае эстетику, конечно.

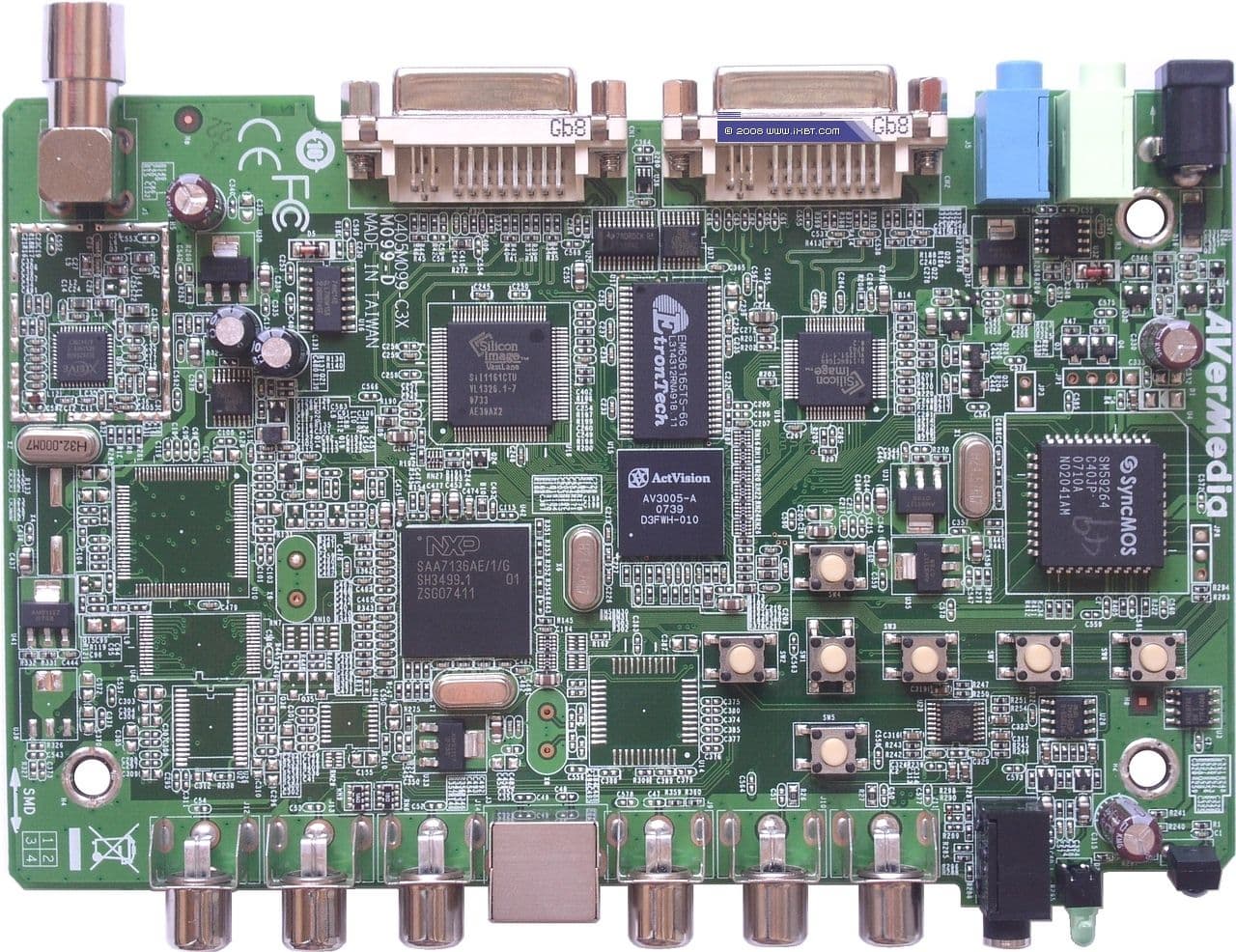

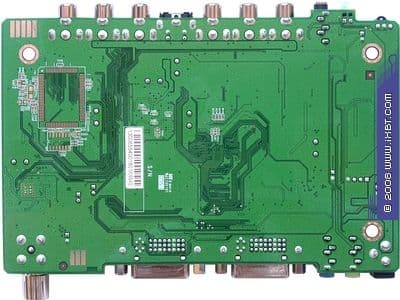

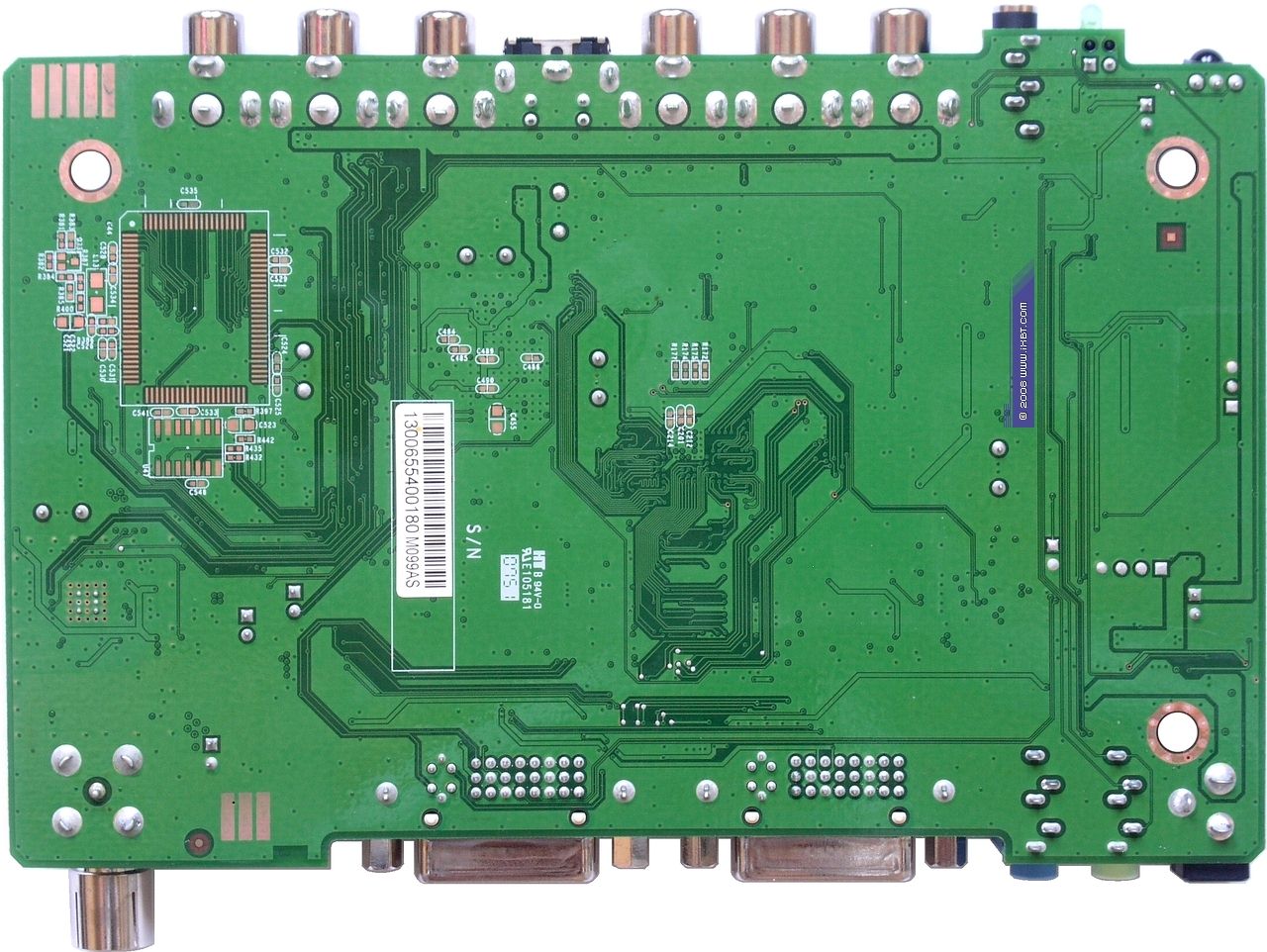

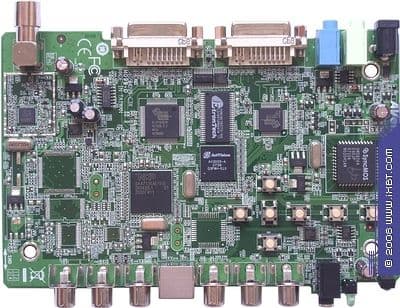

За поддержку DVI отвечают DVI ресивер SiI1161 и DVI трансмиттер SiI164 от Silicon Image. Любопытно, что максимальное поддерживаемое разрешение этих микросхем согласно спецификациям составляет 1600×1200, однако это ограничение каким-то образом удалось обойти, тюнер, действительно, способен обеспечивать 1920×1200. High-bandwidth Digital Content Protection (HDCP) не поддерживается, что теоретически может стать причиной несовместимости с некоторыми источниками сигнала.

В остальном можно заметить полную схемотехническую схожесть AVerTV DVI Box 1080i с AVerTV BoxW9 Plus.

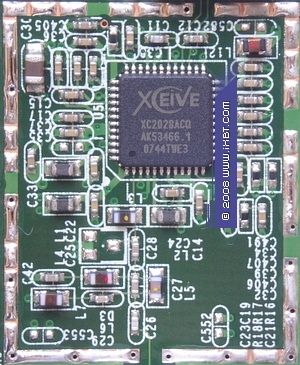

За приём сигнала отвечает мультистандартный полупроводниковый приёмник XC2028ACQ от Xceive Inc..

Традиционно напомним, что качество работы этого приёмника в значительной степени зависит от обвязки, но, как показывает практика, инженеры AVerMedia в большинстве случаев не обходят требования к этой части стороной. В нашем случае количество интегральных стабилизаторов, способствующих снижению возможных пульсаций напряжения, по сравнению с AVerTV BoxW9 увеличилось с 4 до 6.

В новых моделях аналогово-цифровым преобразованием занимается 10-битный SAA7136AE/1/G производства NXP Semiconductors (бывшее полупроводниковое подразделение Philips Electronics, являющее теперь самостоятельной компанией). Микросхема поддерживает декодирование всех стандартов стереозвука и работу с компонентным входом. Но об этом далее по тексту.

В качестве видеопроцессора выступает последняя разработка ActVision TECHNOLOGIES, Inc. AV3005-A с поддержкой разрешения 1920x1200.

Для управления тюнером служит 8-битный микроконтроллер SM59264 от SyncMOS Technologies Inc., сменивший SM5964 у AVerTV Box 9.

Буферная память представлена модулем ёмкостью 16 МБ, произведённым Etron Technology, Inc.

Микросхема декодера телетекста у версии для российского рынка отсутствует.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)

При тестировании использовался монитор Samsung SyncMaster 215TW.

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Настройка

Управление тюнером полностью совпадает с таковым у AVerTV BoxW9.

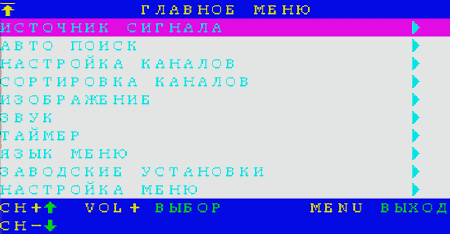

Первым пунктом в списке разделов главного меню является выбор источника сигнала (антенный вход, композитный, S-Video и компонентный входы).

Отсутствовавший ранее автоматический поиск реализован в двух вариантах — по стандартной сетке каналов и по частоте.

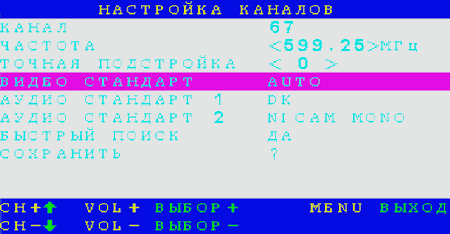

Осталась и фирменная система индивидуальной настройки каждого канала, позволяющая установить стандарт цветности (желающие могут оставить автоопределение, корректно работающее у АЦП от Philips/NXP в большинстве случаев), присвоить номер, установить частоту поднесущей (Аудио стандарт 1) и формат декодирования стереозвука (Аудио стандарт 2), после чего перейти к поиску следующего. Опция Быстрый поиск позволяет использовать стандартную сетку частот, при ее отключении сканирование осуществляется с шагом 0.25 МГц. Таким образом, гарантированно можно добавить любой произвольный канал, включая каналы с неуверенным приемом, зачастую пропускаемые алгоритмами автопоиска.

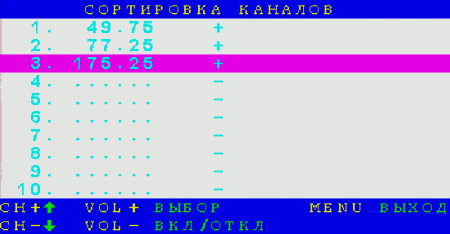

Для удаления лишних каналов и сортировки полученного списка предназначен соответствующий раздел Сортировка каналов. В списке отображаются только частоты, возможность присвоения названий отсутствует.

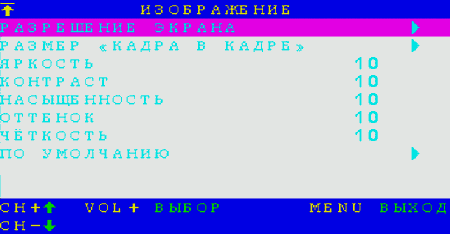

Изменился раздел настроек изображения.

Отметим исчезновение выбора частоты обновления экрана, окончательное вытеснение CRT-мониторов стало причиной поддержки тюнером только 60 Гц.

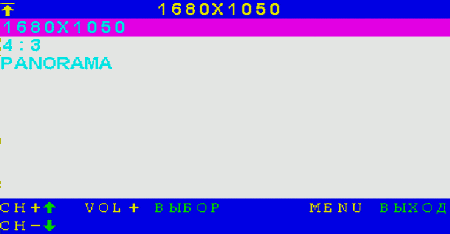

При выборе широкоформатных разрешений экрана появляется ещё один пункт, отвечающий за настройку соотношения сторон. Кроме стандартного полноэкранного режима, обычно являющегося причиной искажения пропорций при 4:3 вещании, доступны принудительный вывод широкоформатного изображения на дисплей с соотношением сторон 4:3 и режим PANORAMA.

Трактовка последнего у AVerMedia расходится с общепризнанной, вместо преобразования 4:3 для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны) в нашем случае применяется увеличение изображения, избавляющее, например, от бордюров в случае трансляции в формате letter box. До возможностей тюнеров от Compro и Beholder по этому параметру новые модели AVerMedia не дотягивают, но необходимый минимум обеспечивают.

Здесь же находятся выбор размера окна для режима «Кадр в кадре» (1/4, 1/9 и 1/16 от общей площади экрана) и настройки яркости, контраста, насыщенности, оттенка и чёткости, применяемые ко всем каналам одновременно.

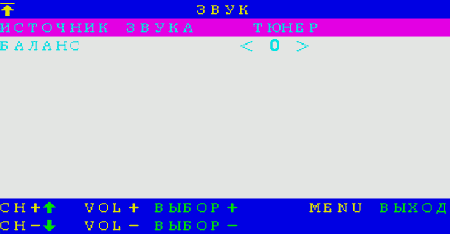

Звуковые настройки лаконичны, доступны выбор источника звука (тюнер, PC) и регулировка баланса.

Поддерживаются русский и английский языки меню.

За возврат настроек к заводским отвечает отдельный пункт.

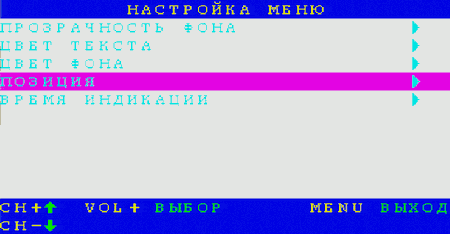

В настройках меню можно найти прозрачность (4 градации), цвета текста и фона, позицию на экране и время индикации (5, 10 и 15 секунд).

Дополнительные возможности

Режим наложения видеопотока на часть аналогового изображения с выхода видеокарты PIP (Picture In Picture, «Картинка в картинке», «Кадр в кадре») активируется при помощи одноименной кнопки на пульте ДУ. Повторное нажатие на кнопку включает режим полупрозрачного окна, следующее возвращает полноэкранный режим.

Поддерживаются следующие разрешения:

  • 1024×768 при 60, 70, 75 Гц
  • 1280×768 при 60, 75 Гц
  • 1280×1024 при 60, 75 Гц
  • 1440×900 при 60, 75 Гц
  • 1360×768 при 60 Гц
  • 1680×1050 при 60 Гц
  • 1600×1200 при 60 Гц

Кнопка PIP SIZE на пульте ДУ изменяет размер окна (также доступно в меню), кнопка PIP POS. переводит кнопки управления громкостью и переключения в режим перемещения окна (повторное нажатие возвращает к обычному использованию).

При использовании тюнера в режиме PIP элементы экранного меню выводятся в тех же местах, что и в полноэкранном режиме.

Любопытная ситуация наблюдалась при попытке активировать режим PIP под Windows Vista. С тестовым монитором при установленном драйвере видеокарты добиться функционирования этого режима не удалось. Не помогла и замена видеокарты на AMD RADEON HD3870 X2, так что, влияние производителя, похоже, исключается. Это ограничение распространяется только на DVI подключение, при использовании VGA (производитель категорически рекомендует использовать DVI — DVI или VGA — VGA посредством переходников без «смешивания» интерфейсов) эффект отсутствует.

За включение 13-канального предварительного просмотра с матрицей из 12 каналов вокруг центрального окна большего размера отвечает кнопка PREVIEW.

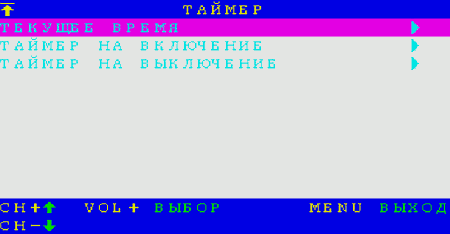

В разделе Таймер можно установить текущее время (часы и минуты) и активировать таймеры включения (привязан к конкретному времени, возможно ежедневное срабатывание) и выключения (работает в режиме обратного отсчёта от 30 минут до 2 часов 30 минут с получасовым интервалом). Увы, реализацию трудно назвать идеальной, если с энергозависимостью настроек можно смириться, то расхождение часов на 30 минут (!) за сутки, отмеченное ещё при тестировании AVerTV BoxW9, является недостатком.

Качество

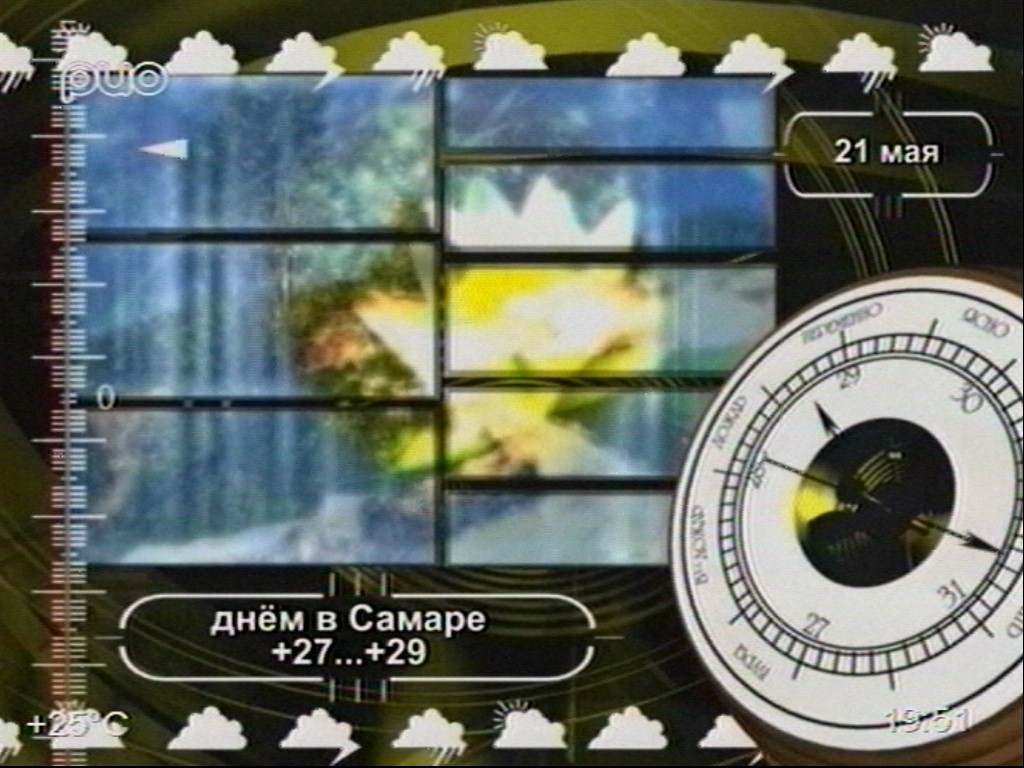

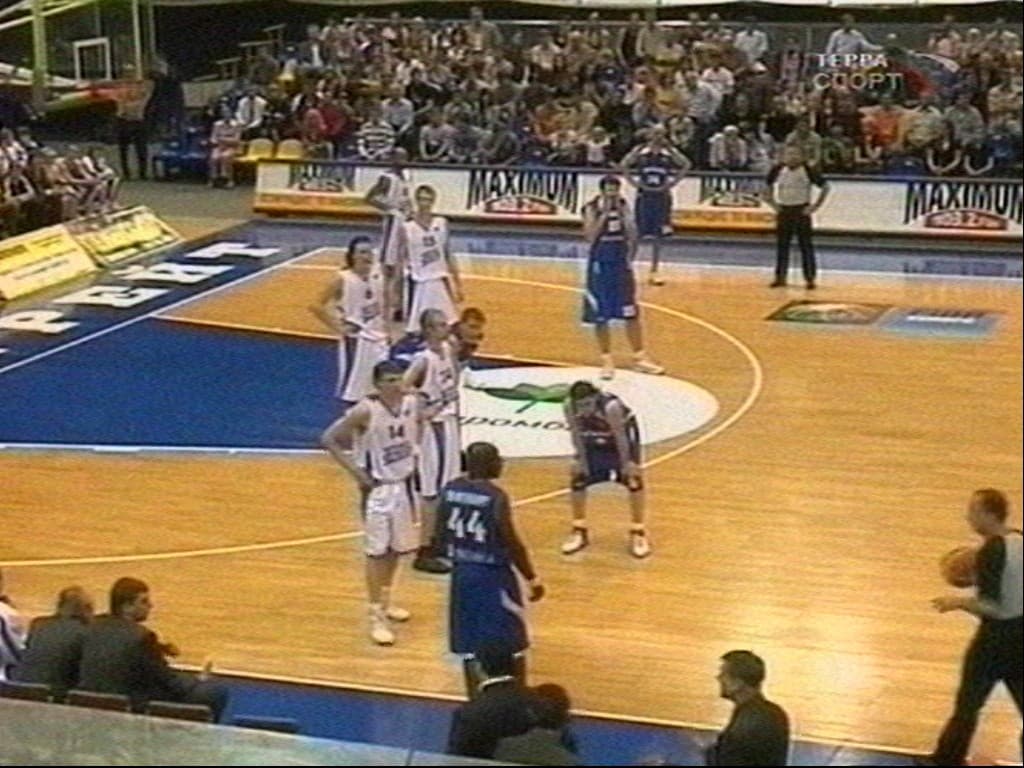

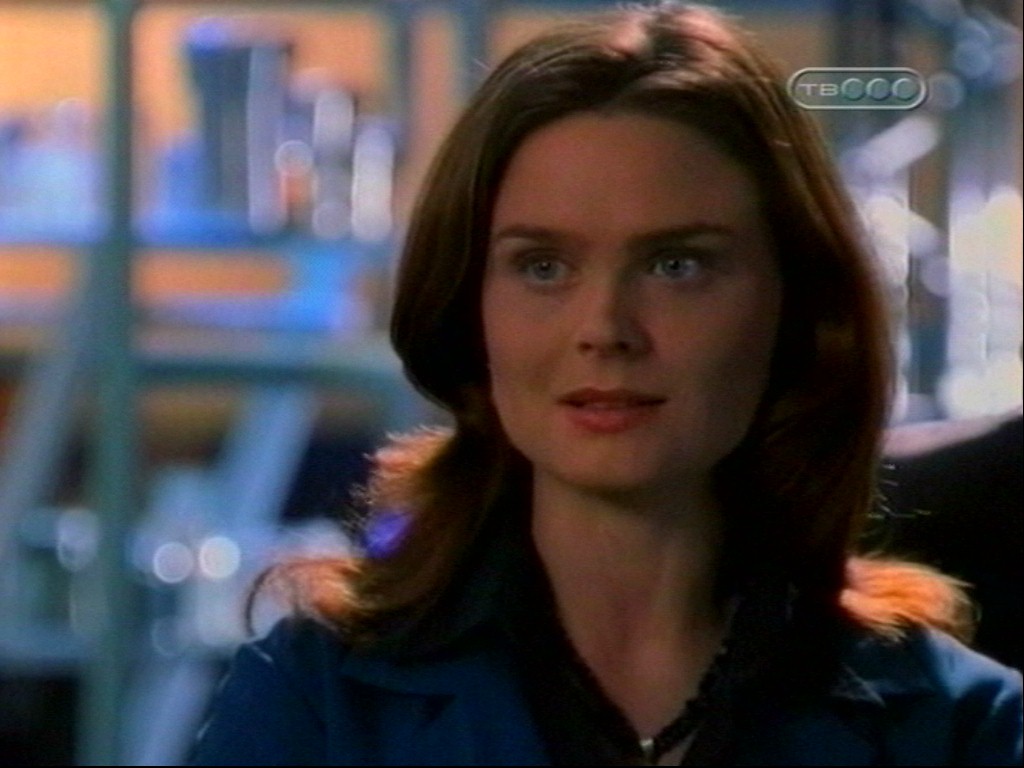

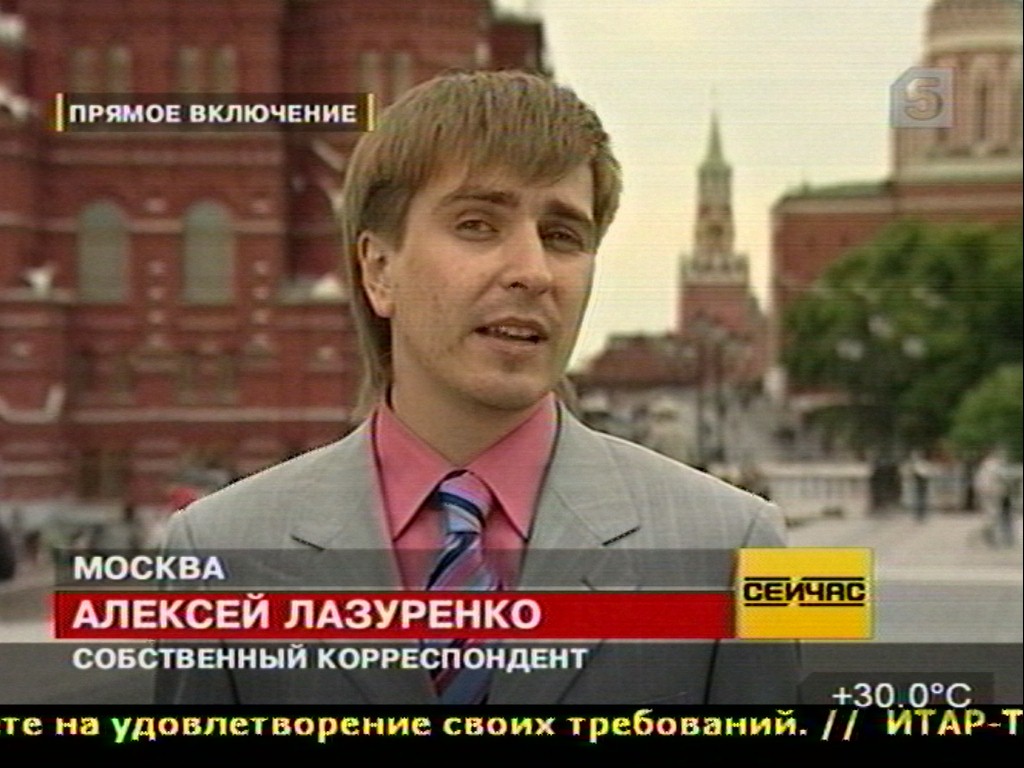

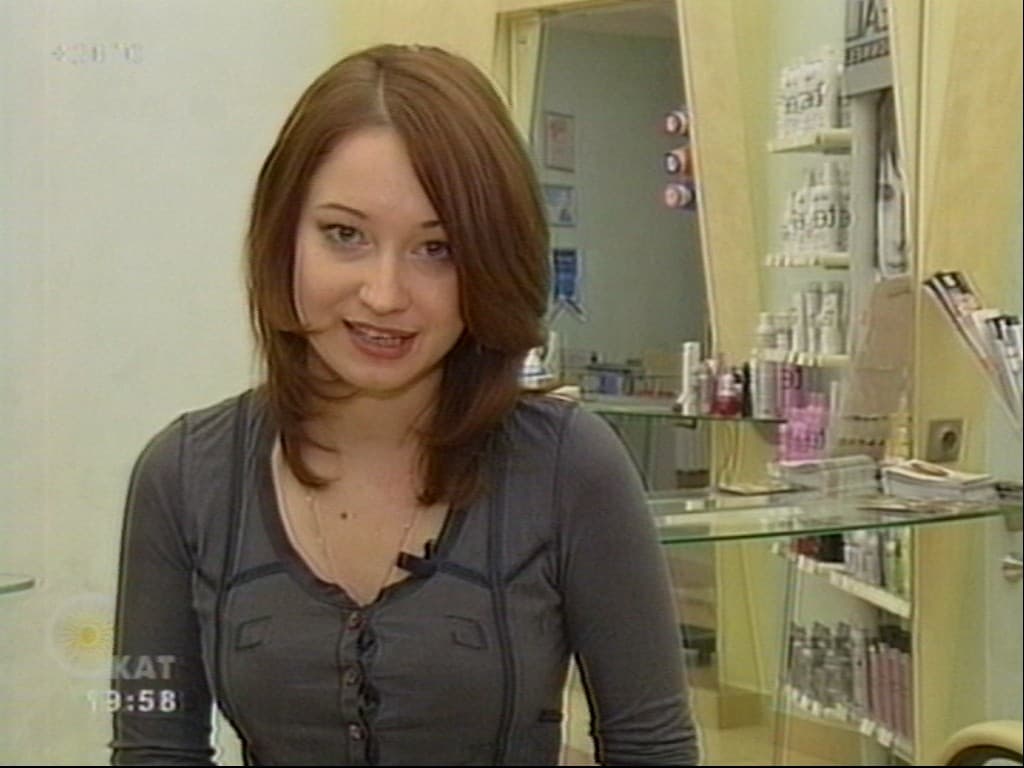

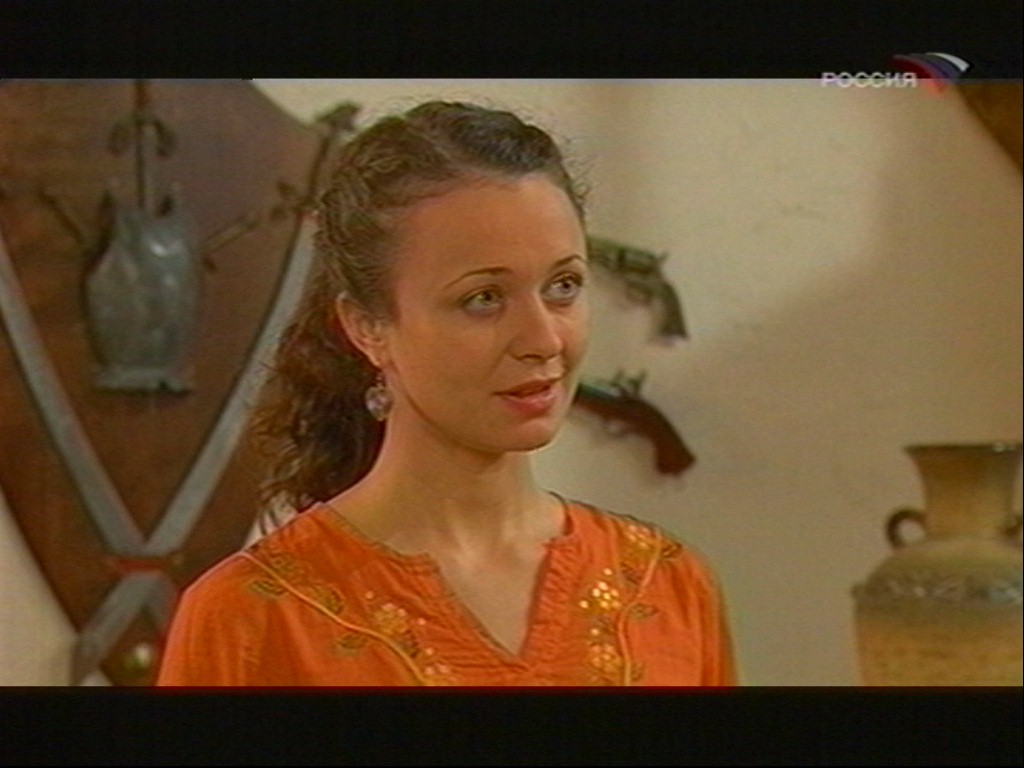

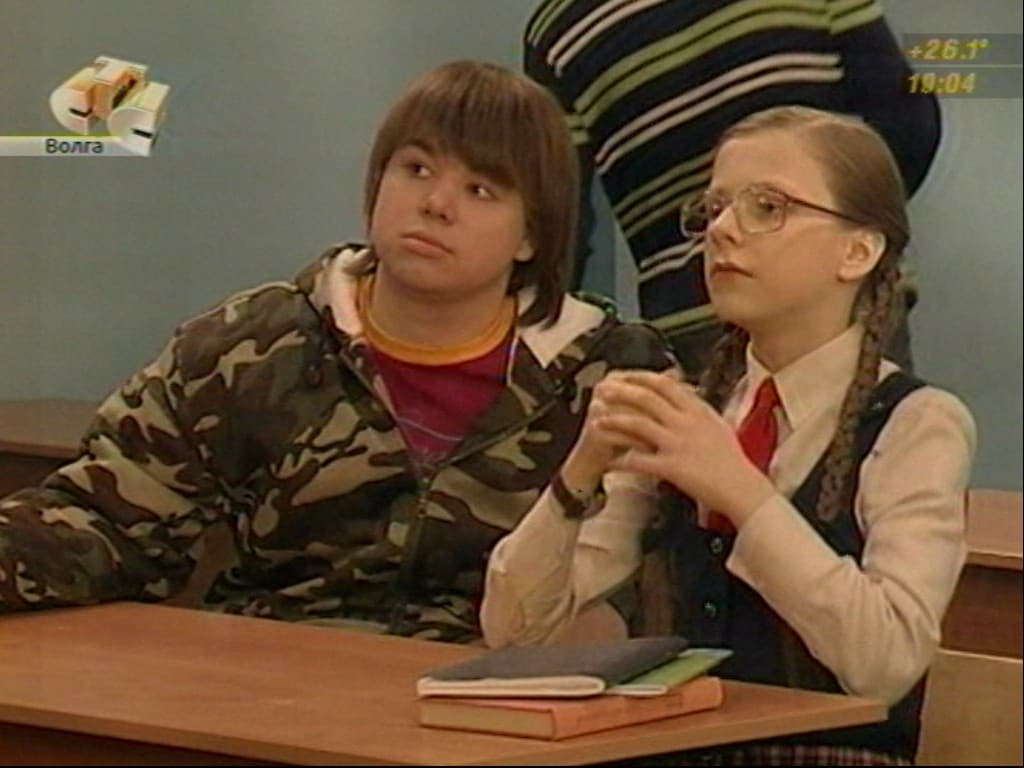

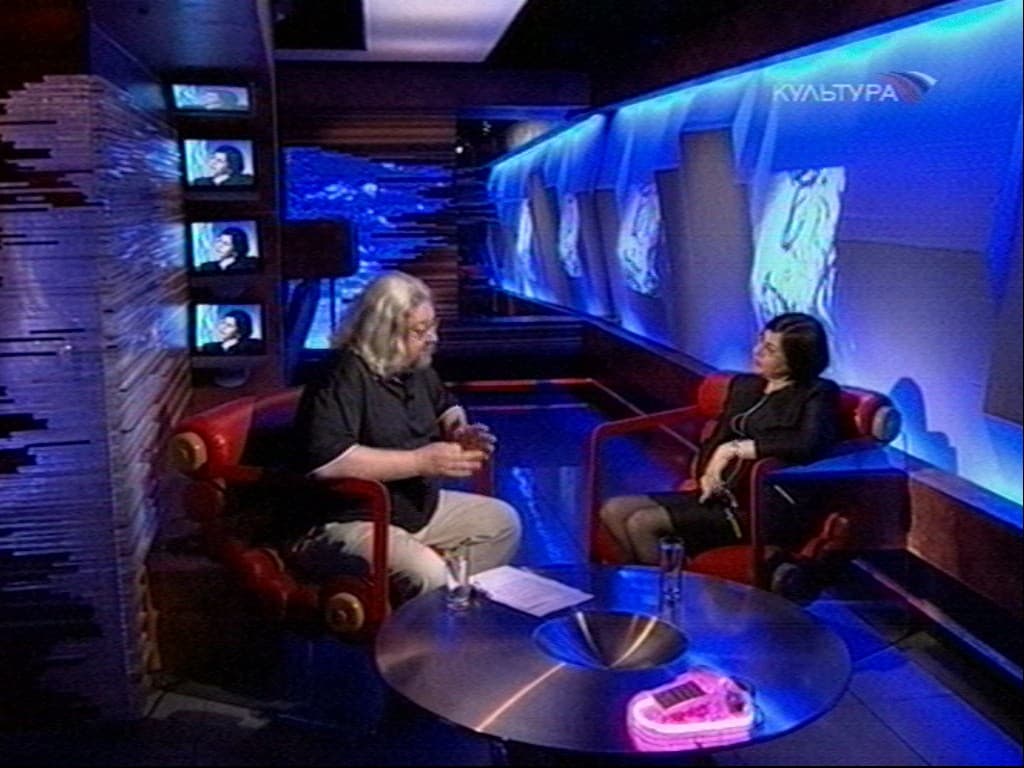

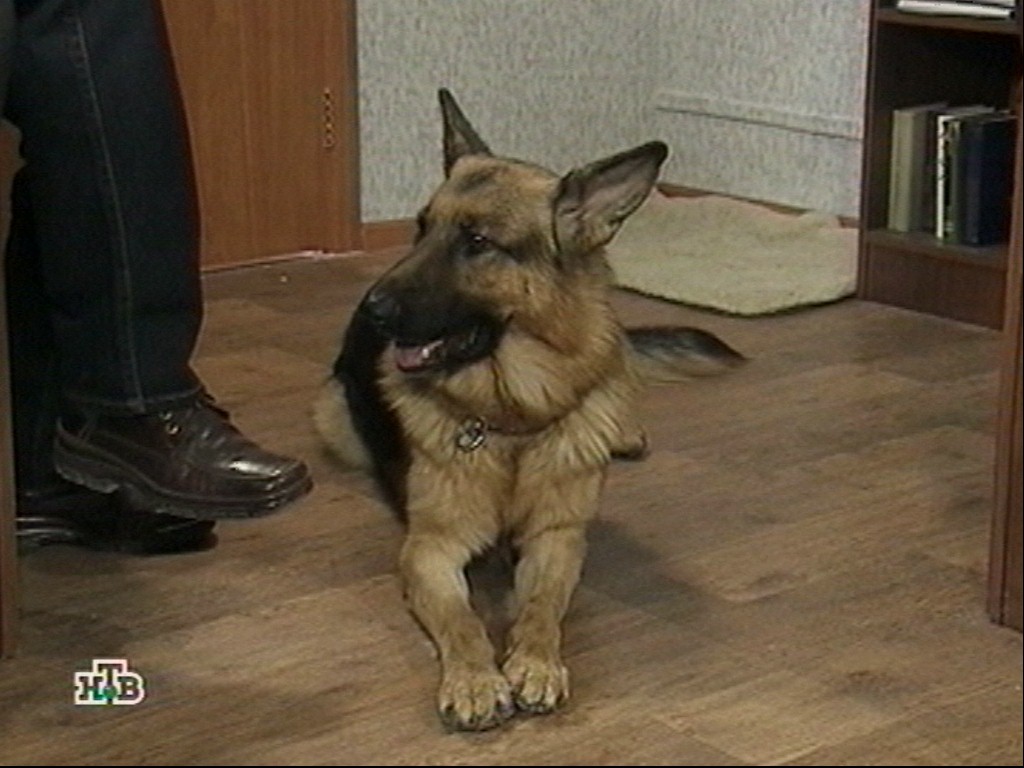

Качество приёма находится на хорошем уровне, однако наш экземпляр уступил по этому показателю AverTV Box W9 Plus. Последние АЦП от NXP обеспечивают хорошую цветопередачу. Используемый алгоритм преобразования чересстрочной развёртки в прогрессивную отличается очень хорошей чёткостью, побочным следствием которой являются иногда появляющиеся артефакты в динамичных сценах. Впрочем, наблюдаются они достаточно редко, чтобы вызвать реальный дискомфорт. При подготовке скриншотов использовалось устройство DVI2USB от Epiphan SYSTEMS inc.

К сожалению, какие-либо настройки шумоподавления, как и у предыдущих моделей на базе процессоров от ActVision, отсутствуют.

В настоящее время мы не располагаем методикой объективного исследования чувствительности автономных тюнеров, поэтому для примерной оценки используется ослабление сигнала при помощи аттенюатора на 20 dB. Вертикальных полос, замеченных при тестировании Compro VideoMate V300, не наблюдалось и на этот раз, что с учётом отсутствия таковых у AVerTV Volar и AVerTV BoxW9 позволяет надеяться, что мы имели дело с единичным случаем, не зависящим от АЦП (напомним, что эффект «вертикальных полос» при ослаблении сигнала был родовой болезнью АЦП от Philips/NXP предыдущих серий).

При перемотке кассеты на подключенном к композитному разъему видеомагнитофоне артефактов и срыва синхронизации не наблюдалось. Автоматическое определение стандарта цветности работало корректно.

Следует отметить отсутствие заметного влияние кабеля и тракта тюнера на качество изображения с видеокарты при VGA подключении. К сожалению, такой, казалось бы, очевидный подход пока ещё встречается не у всех производителей.

Тюнер обеспечивает хорошее качество звука, дополнительная обработка, несмотря на достаточные для последней возможности АЦП, отсутствует.

Наводок на монитор от прилагаемого блока питания во время тестирования замечено не было.

К неприятным мелочам можно отнести долгое время включения тюнера, достигающее 7-8 секунд.

Нагрев тюнера при работе можно охарактеризовать как умеренный, существенного повышения температуры в районе антенного разъёма, замеченного у AVerTV BoxW9, не наблюдается.

Работа с компонентным входом оценивалась в обзоре AVerTV BoxW9, в этой части устройства полностью идентичны.

Пульт ДУ

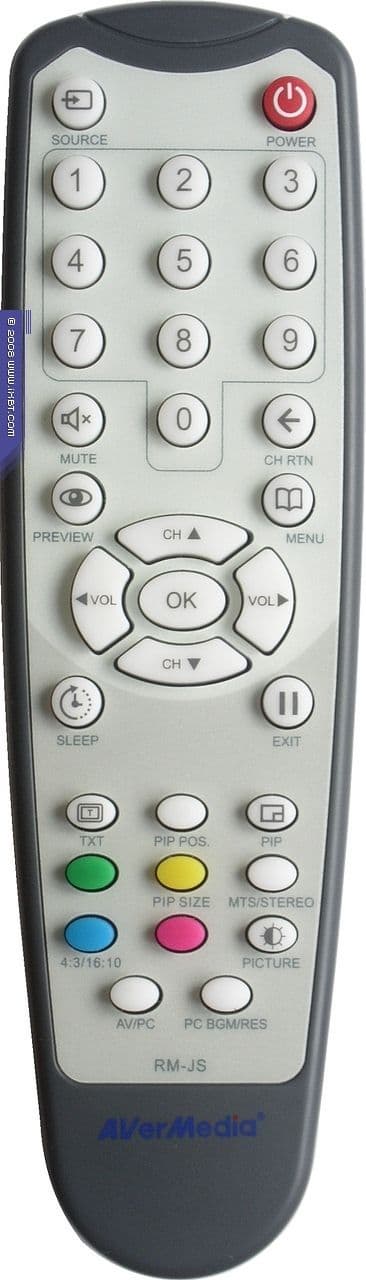

Новая линейка комплектуется 34-кнопочными пультами ДУ, встречающимися у большинства современных моделей с разными интерфейсами. Назначения кнопок изменены в соответствии со спецификой автономного использования. Расположение кнопок по функциональным зонам отличается хорошей эргономикой, нажатие достаточно информативно. Отметим реализованный при помощи кнопки паузы стоп-кадр и кнопку PC PGM/RES, в обычном режиме возвращающую установленное разрешение к 1024×768, что может помочь при неверном выборе.

Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.

Выводы

Полноценная поддержка цифрового видеоинтерфейса DVI и максимальное на момент тестирования разрешение 1920×1200 с хорошим качеством масштабирования позволяют отметить AVerTV DVI Box 1080i наградой нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Полноценная поддержка DVI
  • Возможность VGA подключения
  • Поддержка разрешений до 1920×1200
  • Хорошая чёткость изображения
  • Хорошее качество изображения и звука
  • Компонентный видеовход
  • Поддержка широкоформатных разрешений с несколькими режимами масштабирования
  • Поиск по частоте
  • Возможность сортировки каналов
  • Режим «Картинка-в-картинке»
  • Таймеры включения и отключения
  • Русифицированное меню

Минусы

  • Отсутствие настроек шумоподавления
  • Экстраполяция разрешений на компонентном входе при подключении 720p/1080i источников
  • Отсутствие поддержки 75 Гц
  • Низкая точность встроенных часов
  • Отсутствие поддержки режима «Картинка-в-картинке» в разрешении 1920×1200
  • Отсутствие поддержки HDCP
  • Проблемы с работой режима «Картинка-в-картинке» под Windows Vista с некоторыми моделями мониторов при DVI подключении

Если AverTV Box W9 Plus является попыткой возврата занятых недремлющими конкурентами позиций на рынке автономных тюнеров, то AVerTV DVI Box 1080i можно считать состоявшимся контрнаступлением. До появления в широкой продаже моделей с поддержкой DVI от других производителей этот тюнер является практически единственным выбором в своей категории.

Средняя текущая цена (количество предложений) AVerTV DVI Box 1080i в московской рознице: Н/Д(0)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
