AVerTV Duo Hybrid PCI-E II (A188)

гибридный TV- и FM-тюнер с двумя независимыми приёмниками


«А две головы лучше»
По мотивам народной поговорки

Эйфория от перехода с PCI на PCI Express поначалу вызвала желание производителей компьютерных TV-тюнеров использовать по максимуму образовавшееся увеличение пропускной способности. Внутренние тюнеры, в отличие от тех же видеокарт, к тому времени уже освоивших AGP, явно не упирались в ограничения интерфейса, поэтому наиболее логичным решением выглядела реализация невозможного без дополнительных ухищрений (типа обязательного предварительного аппаратного сжатия) независимого просмотра двух аналоговых телеканалов. Первым из таких устройств, попавших в нашу лабораторию, оказался KWorld PlusTV Dual Hybrid PCI Express. Несмотря на использование устаревших к тому времени приёмников Philips/NXP TDA9275AC1 и огрехи программной поддержки, он оставил положительное впечатление. Следующим стал первый шаг тайваньской компании AVerMedia Technologies Inc в этом направлении, получивший название AVerTV Duo Hybrid PCI-E и внутренний индекс A177, тогда же в наших материалах впервые появилась ставшая впоследствии регулярной гостьей мультимедийная оболочка AVer MediaCenter, со временем эволюционировавшая в AVer MediaCenter 3D. Но, как это иногда бывает, по техническим и маркетинговым причинам до массовых продаж AVerTV Duo Hybrid PCI-E дело не дошло, модель была досрочно отправлена на заслуженный отдых, чтобы через какое-то время её дело продолжил следующий вариант AVerTV Duo Hybrid PCI-E II (внутренний индекс A188), который мы и рассмотрим в этом обзоре.

Несмотря на то, что распоряжением Правительства Российской Федерации № N287-р от 3 марта 2012 г. срок ввода цифрового вещания сдвинут с 2015 года на 2012-й, а в качестве основного выбран стандарт DVB-T2, в силу того, что соответствующие компьютерные TV-тюнеры на отечественном рынке пока, можно сказать, не представлены (более того, ведущими производителями даже не анонсированы), а в конце марта этого года в Москве возобновлено DVB-T вещание на 34 канале (578 МГц), модели с поддержкой DVB-T первой версии пока ещё являются актуальными.

Комплект поставки

Несмотря на то, что оформление коробки отличается от наиболее часто встречающегося у продукции AVerMedia, фирменный оранжевый цвет присутствует в нём в полной мере.

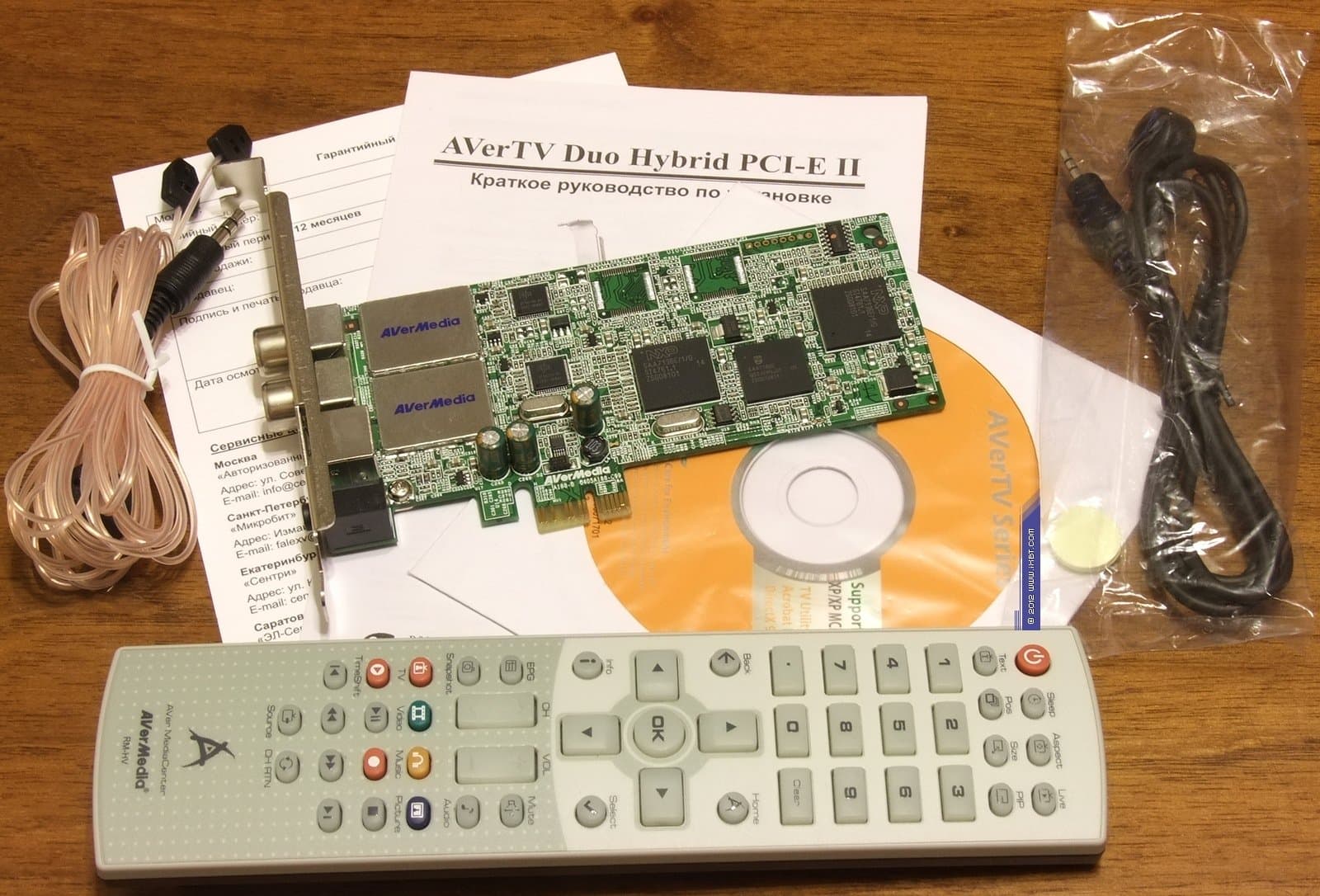

Комплект поставки составляют:

  • тюнер;
  • пульт ДУ;
  • выносной датчик пульта ДУ;
  • дипольная FM-антенна;
  • переходник-разветвитель для подключения внешних источников (с нашим экземпляром отсутствовал);
  • CD с драйверами и программным обеспечением;
  • краткое руководство по установке тюнера;
  • фирменный гарантийный талон с адресами сервисных центров;
  • наклейка с логотипом компании (также отсутствующая в нашем случае).

Дополнительное ПО для редактирования записанных видеофайлов традиционно не прилагается, однако AVerMedia в некоторой степени компенсирует это наличием мультимедийной оболочки AVer MediaCenter, позиционируемой для AVerTV Duo Hybrid PCI-E II в качестве программы по умолчанию.

В качестве бесплатного дополнения прилагается ставший уже привычным сервис вещания в сеть SnugTV, о котором мы поговорим ниже.

Конструкция и спецификации

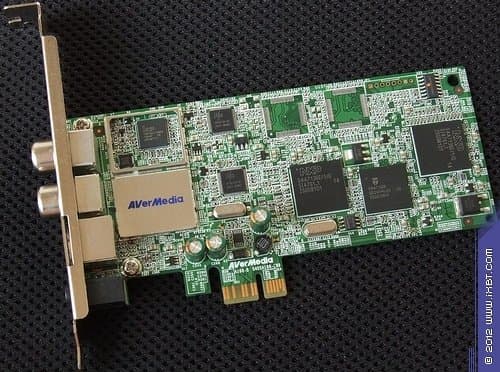

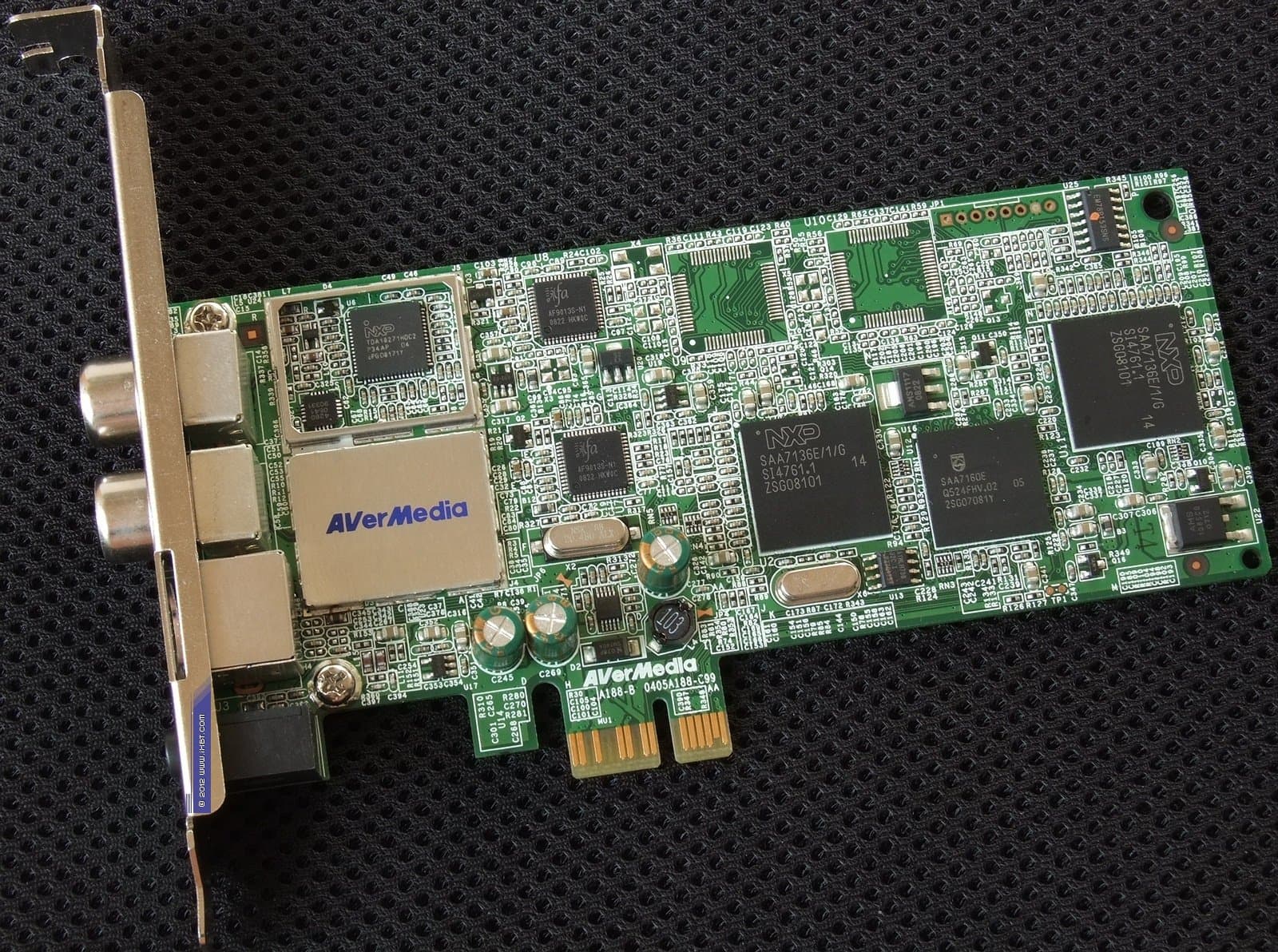

При сравнении AVerTV Duo Hybrid PCI-E II с первым вариантом легко заметить, что перед нами фактически совсем другое устройство с другой аппаратной базой и другим дизайном платы.

Прежними остались только скрытые экранирующими кожухами 2 полупроводниковых ВЧ-блока TDA18271HDС2 производства NXP Semiconductors (бывшее подразделение Philips, выделенное в самостоятельную компанию, с февраля 2010 года часть разработок передана Trident Microsystems, Inc.).

Место одного декодера Philips/NXP SAA7162E заняла пара 10-разрядных декодеров NXP SAA7136E. Чипы лишены интерфейсного модуля, их работу с PCI Express обеспечивает отдельный мост NXP SAA7160E. Трудно сказать однозначно, что стало причиной размена одной микросхемы на три (!), возможно, имеющие место быть по сведениям некоторых источников проблемы с поддержкой семейства SAA7162/7163/7164 со стороны NXP, но такая комбинация неплохо зарекомендовала себя в AVerTV Hybrid NanoExpress (HC82), с поправкой на отсутствие второго чипа, разумеется.

COFDM(Coded Orthogonal Frequency Division Multiplexing)-демодуляторы производства ITE Tech. Inc регулярно встречаются в TV-тюнерах AVerMedia, у AVerTV Duo Hybrid PCI-E II это два AF9013S-N1.

AVer MediaCenter обеспечивает следующие возможности при работе в режиме TV- и FM-тюнера:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • поддержка цифрового вещания в формате DVB-T (MPEG2 и H.264);
  • поддержка HDTV в цифровом режиме;
  • поддержка FM-радио с расширенным диапазоном и стереозвуком;
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG1/2/4;
  • поддержка видеорежимов 4:3 и 16:9;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

Конфигурация тестового компьютера

  • Процессор Intel Core i7-970
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 16 ГБ (4×4096 DDR3 Samsung M378B5273DH0-CH9)
  • Видеокарта AMD Radeon HD 7970
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Chieftec BPS-950C
  • Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS

Подключение

По сравнению с AVerTV Duo Hybrid PCI-E, изменилась логика подключения антенн, выделение отдельного разъёма на каждый приёмник антенн сменила используемая в KWorld PE-310 схема с одним разъёмом для приёма аналогового телевидения обоими ВЧ-блоками и вторым для приёма DVB-T. Подход инженеров KWorld предполагал совмещенный разъём для DVB-T и FM, но их коллеги-конкуренты устранили этот недостаток, реализовав отдельный разъём mini-jack 3.5 мм для подключения FM-антенны.

Отсутствие привычного разъема для датчика пульта ДУ объясняется просто: в целях экономии места на планке он вошёл в комплект выходов прилагаемого переходника с MiniDIN 7-pin, также включающий в себя S-Video и 3 RCA (композитный видеоразъём + 2 аудио). Звук передаётся посредством интерфейса.

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
ДТВ 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

Настройка

В процессе тестирования использовался драйвер версии 1.3.64.76 и программа AVer MediaCenter 3D 1.7.9 (сборка 11031401). Для работы ПО устанавливаются Microsoft Visual C++ 2008 Redistributable -x86 и Microsoft SQL Server 2005 Compact Edition, о чём выводятся соответствующие предупреждения.

После установки в разделе Звуковые, видео и игровые устройства диспетчера устройств появляется AVerMedia A188 PCIe Duo Hybrid Analog/DVBT.

Несмотря на то, что диспетчер устройств и AVer MediaCenter определяют AVerTV CaptureHD в единственном числе, на уровне драйвера тюнер представлен двумя устройствами.

Иконка резидентной программы планировщика AVerQuick, обеспечивающей также работу с пультом ДУ, при установке AVerTV 6 и AVer MediaCenter одновременно позволяет избежать путаницы с выбором в настройках программы по умолчанию.

На подробном описании работы программы в режиме проигрывателя останавливаться не будем, ограничимся непосредственно работой тюнера. Тем более, в отличие от большинства ориентированных на обычного пользователя мультимедийных оболочек, AVer MediaCenter имеет более продвинутые настройки.

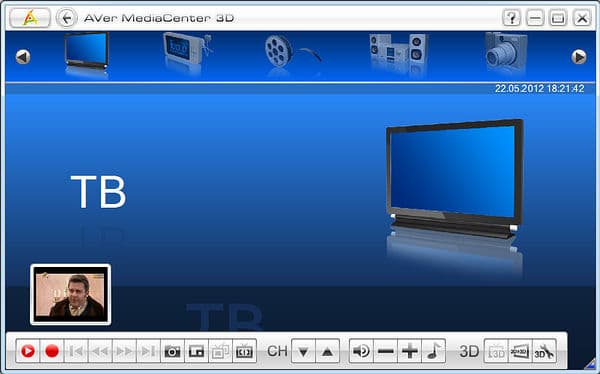

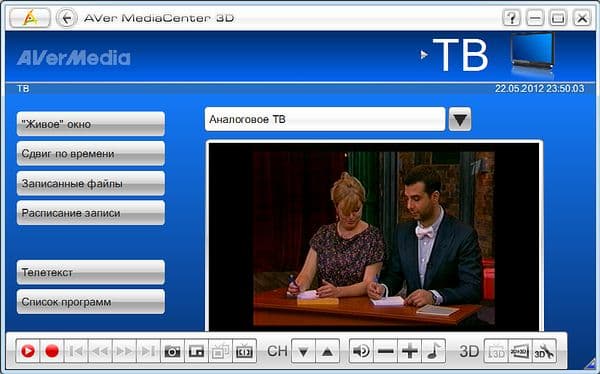

Интерфейс представляет собой стандартное для программ это типа полноэкранное решение с дополнительной всплывающей панелью управления в нижней части.

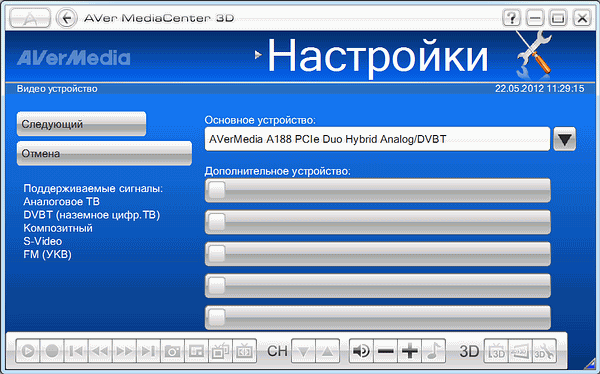

Полноценно поддерживается несколько TV-тюнеров производства AVerMedia, формат сигнала при этом не имеет значения.

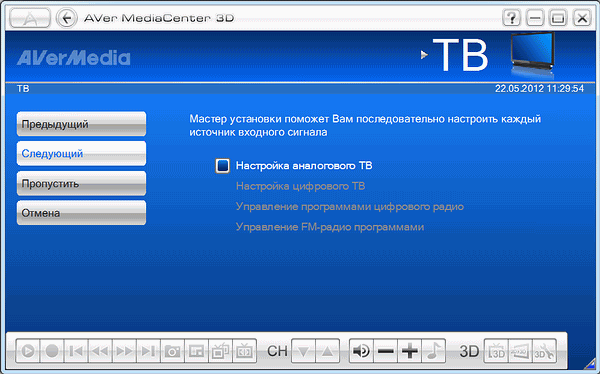

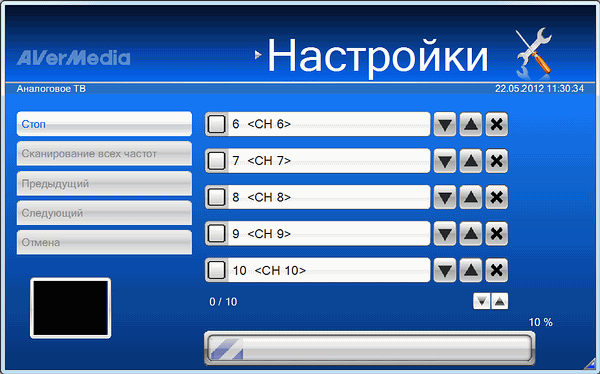

Мастер настройки позволяет справиться с этим процессом даже неопытному пользователю, чему способствует традиционно грамотная локализация.

Алгоритм настройки перенесён из AVerTV 6 с поправкой на разницу в общей эргономике программ. Приём аналоговых телевизионных каналов, цифровых телевизионных каналов, цифровых и FM-радиостанций настраивается отдельно (при отсутствии цифрового вещания соответствующие пункты можно пропустить).

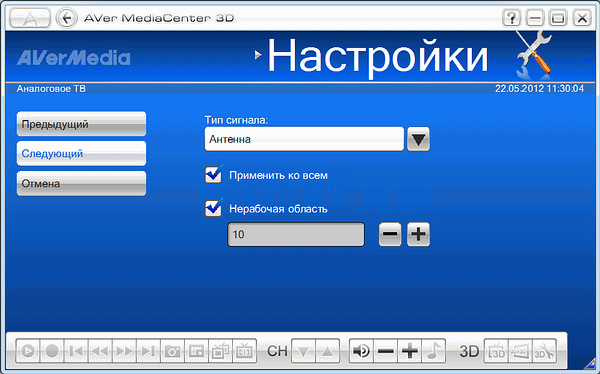

Для аналогового сигнала доступна настройка масштабирования изображения (overscan), в терминологии AVerMedia получившая название нерабочей области. Это позволяет избавиться от краевых артефактов сигнала выводом их за границы видимого изображения.

Как и AVerTV 6, AVer MediaCenter, кроме выбора антенны или кабеля в качестве источника телевизионного сигнала, предусматривает поиск по всему частотному диапазону.

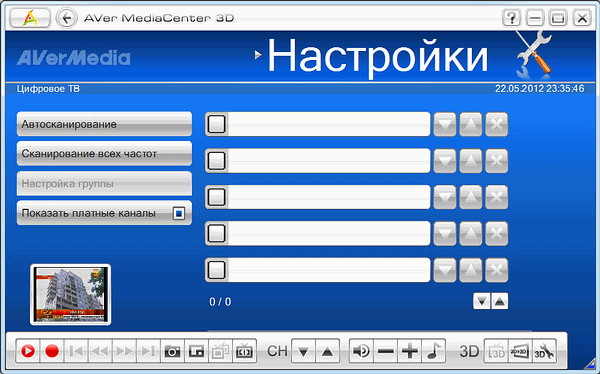

Для цифрового режима предусмотрено отключение закодированных DVB-T каналов в списке.

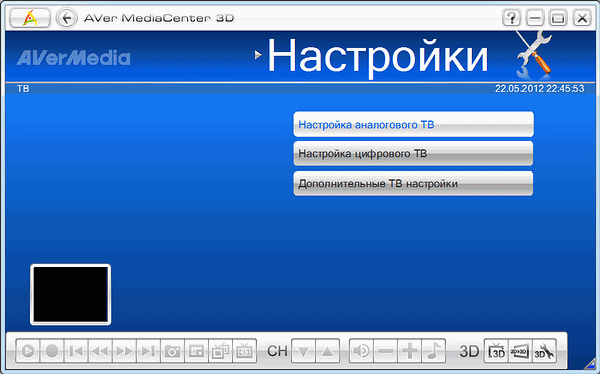

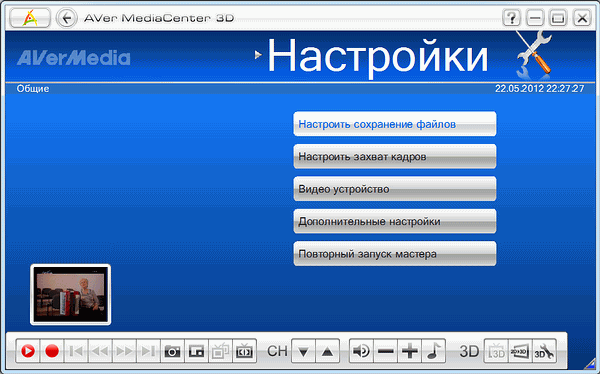

После завершения работы мастера изменить параметры поможет выбор отвечающей за настройку пиктограммы с гаечным ключом и отвёрткой в главном меню.

В разделе «Общие» можно настроить размещение сохраняемых файлов (с ограничением по времени записи и указанием размера файла для разбиения), выбрать устройство (основное и дополнительные при их наличии), язык интерфейса, активировать поддержку энергосберегающих режимов и включить иконку статуса экранного меню (последние три опции находятся в подразделе дополнительных настроек). Захват кадров возможен в форматах BMP, TIF, JPG, GIF, PNG.

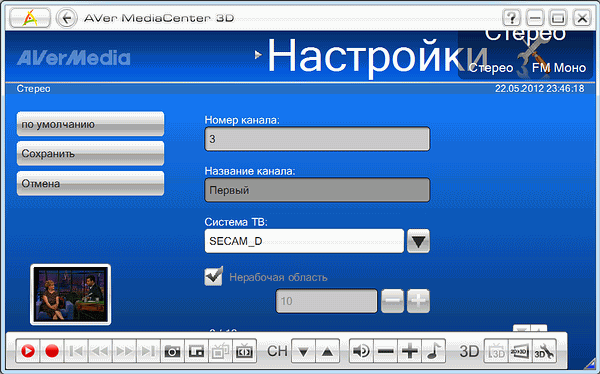

Уникальной для этого типа программ особенностью AVer MediaCenter является наличие индивидуальных настроек для каждого канала. Доступ к ним осуществляется нажатием левой кнопки мыши на название канала в списке, представляющем собой неявную кнопку. Отметим, что применение выбранных значений масштабирования и доступных в отдельном разделе настроек яркости, контраста, оттенка, насыщенности и резкости (отдельно для цифровых и аналоговых каналов) ко всем каналам в дальнейшем сделает их неактивными в меню индивидуальных настроек. Кроме стандарта цветности и вышеуказанных параметров, здесь можно найти отсутствующие в других закоулках интерфейса шумоподавление (изменение ограничивается включением/выключением), режим звука (моно, стерео, автоматическое определение) и ручную подстройку частоты.

Несмотря на то, что обращение к этому разделу часто осуществляется один раз, установку курсора на первый канал в списке после применения выбранных параметров можно назвать недоработкой, нуждающейся в исправлении.

В наличии организованная привычным образом (выбранный канал перемещается вверх или вниз) сортировка каналов. Поддерживаются пользовательские списки.

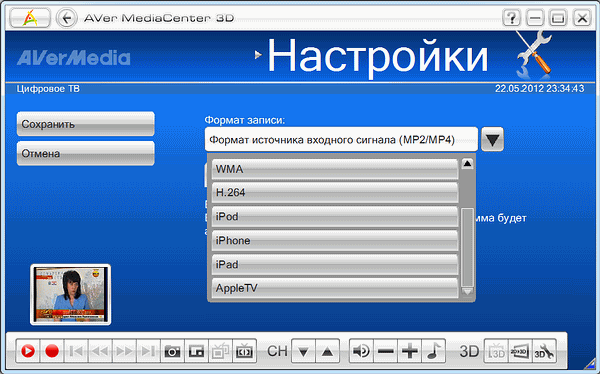

Настройки записи предоставляют выбор из нескольких профилей кодирования в MPEG1/2, включающих в себя VCD/SVCD/DVD, AVI (поддерживаются DivX и XviD), WAV, WMA, WMV, H.264 и iPod, с возможностью их редактирования. Параметры настраиваются отдельно для аналогового и для цифрового режимов.

В цифровом режиме возможна как запись всего потока, так и звуковой дорожки отдельно.

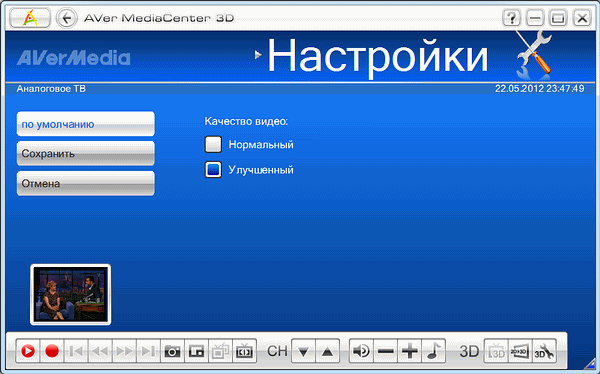

Настройки качества изображения в режиме отложенного просмотра для аналоговых каналов ограничены двумя неявными вариантами — нормальным и улучшенным.

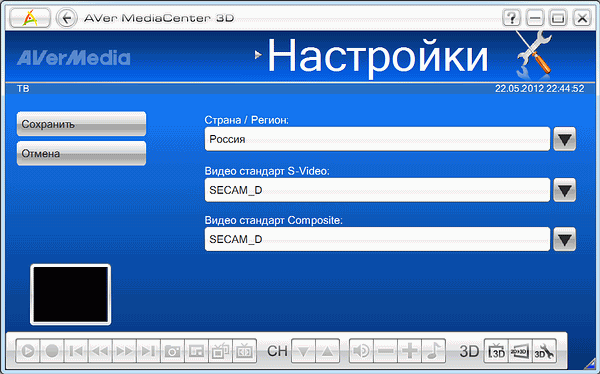

AVerTV Duo Hybrid PCI-E II поддерживает автоматическое определение стандарта цветности, однако существует возможность явного указания для S-Video и композитного входов отдельно.

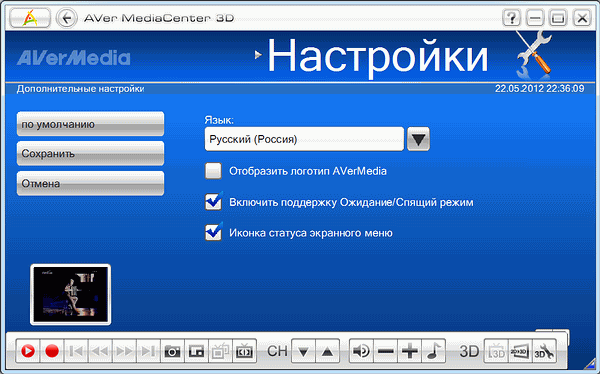

В дополнительных настройках можно обнаружить смену языка, отображение логотипа компании, включение/выключение поддержки энергосберегающих режимов и отображение иконки статуса экранного меню.

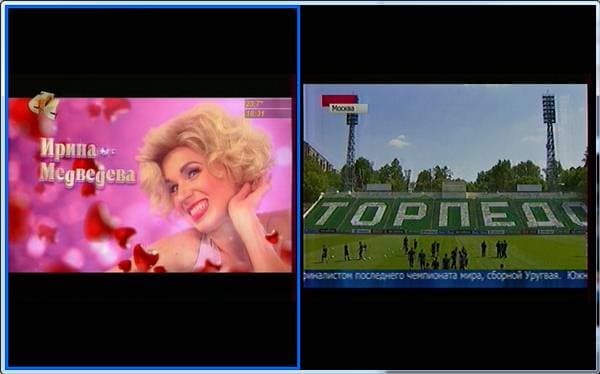

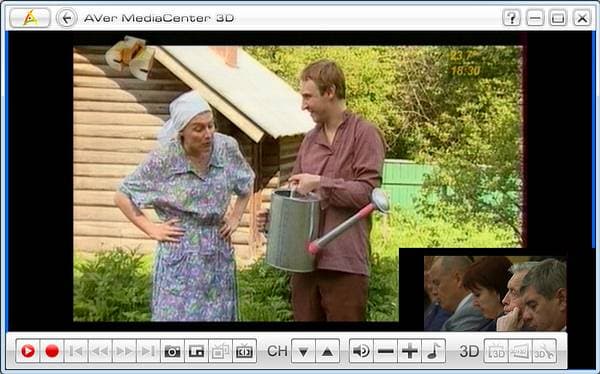

Наличие двух независимых приёмников и поддержка нескольких устройств позволила организовать одновременный просмотр в режимах «Картинка-в-картинке» (Picture-In-Picture, PIP) и « Картинка-рядом-с-картинкой» (Picture-By-Picture, PBP). Первый вариант представляет собой размещение последующих окон поверх основного, второй — распределение одинаковых окон в соответствии с размерами основного.

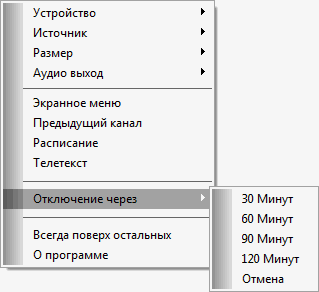

Выбор источника сигнала при помощи контекстного меню, доступного по правой кнопки мыши, идёт вразрез с общей идеологией мультимедийных оболочек. Здесь же можно выбрать соотношение сторон, включить телетекст и запустить таймер отключения (до 2 часов с интервалом в 30 минут).

Реализован быстрый доступ к списку каналов.

Несмотря на исходный аналоговый сигнал в формате 4:3, интерфейс окна программы рассчитан на широкоэкранный режим.

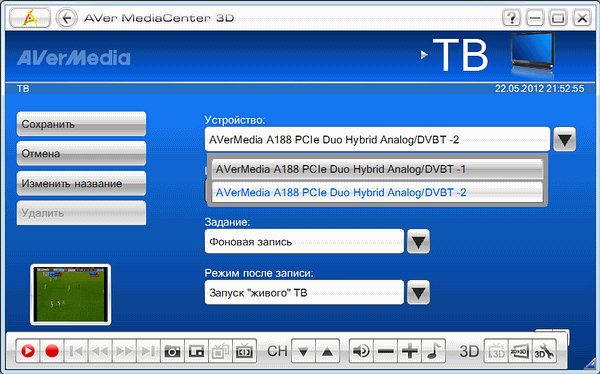

Планировщик перенесён из AVerTV 6 без существенных изменений. Реализована фоновая запись с отключенным звуком, возможен как переход в энергосберегающие режимы после выполнения запланированного задания, так и отключение компьютера.

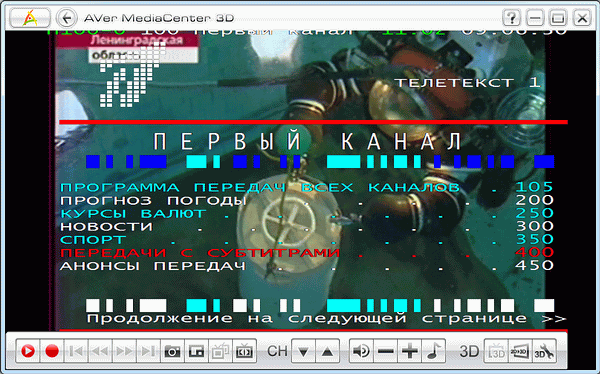

Похвалы заслуживает поддержка телетекста поверх основного изображения с полноценным русским языком по умолчанию.

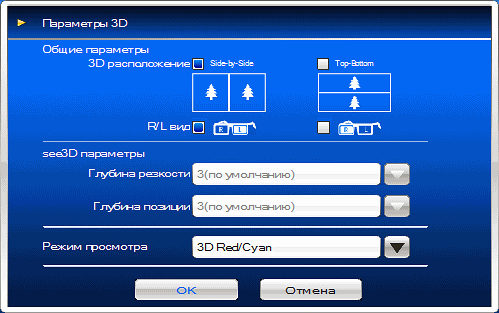

Индекс «3D», появившийся в названии AVer MediaCenter, означает поддержку стереоизображения для затворных очков NVIDIA 3D Vision, поляризационных и анаглифических очков.

AVerMedia стала первой и пока единственной компанией, заявившей поддержку модного в последнее время направления в таком объёме, однако для AVerTV Duo Hybrid PCI-E II поддержка ограничена воспроизведением соответствующего контента в виде файлов либо с S-Video или композитного входов, режим преобразования обычного изображения в адаптированное для стереопросмотра «see3D» не поддерживается. C другой стороны, конкуренты не предлагают и этого.

Качество

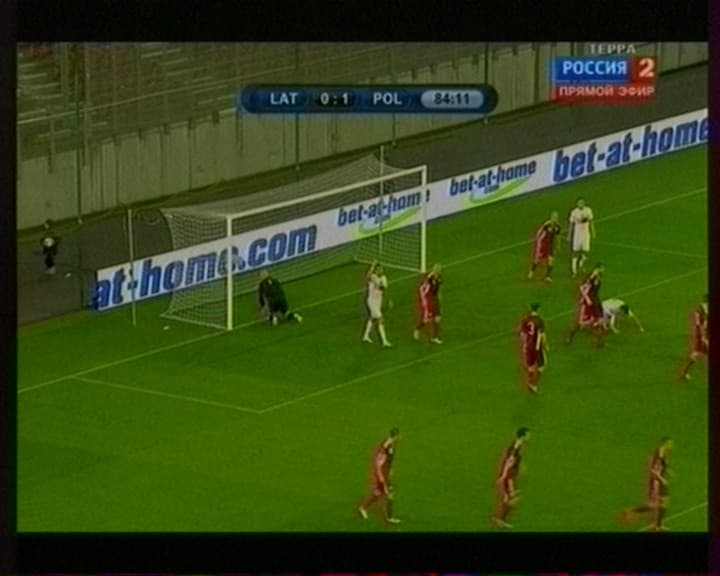

Качество изображения при работе с DVB-T определяется оператором и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

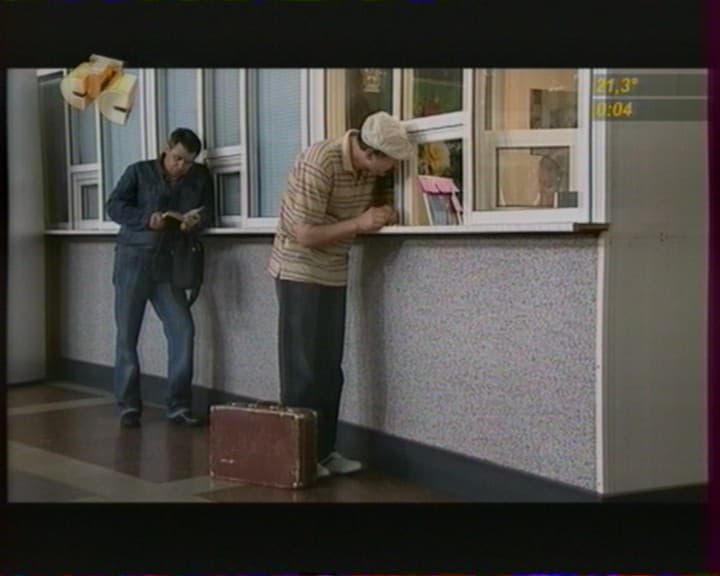

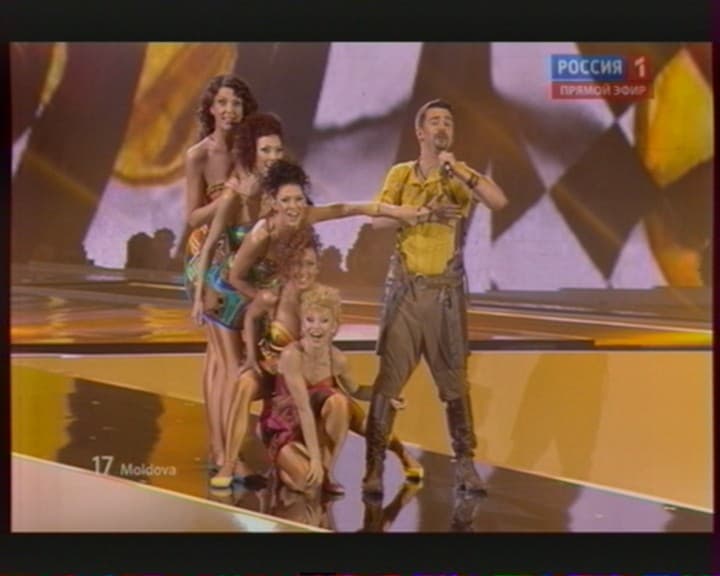

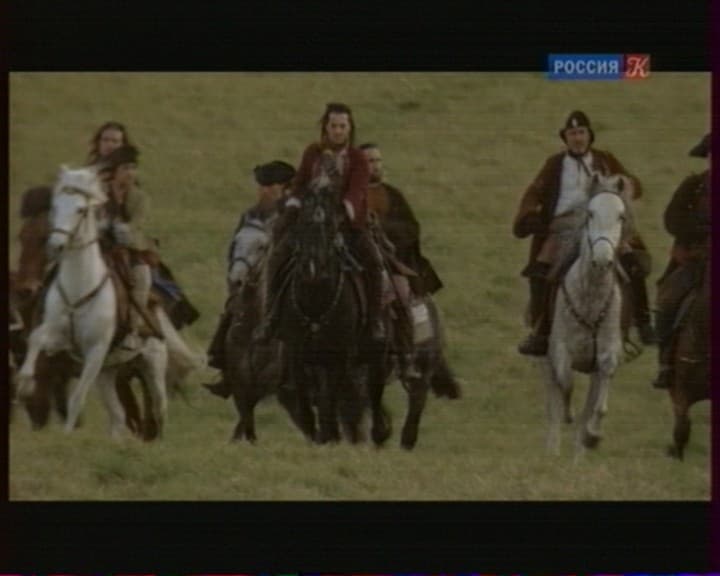

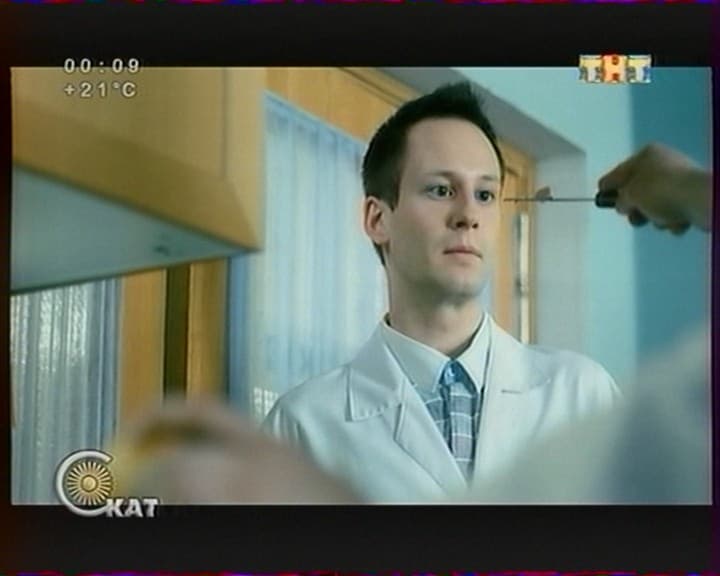

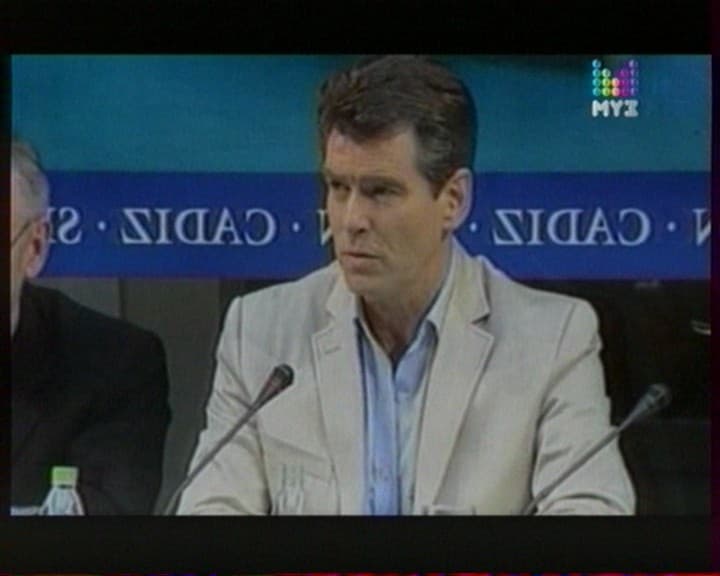

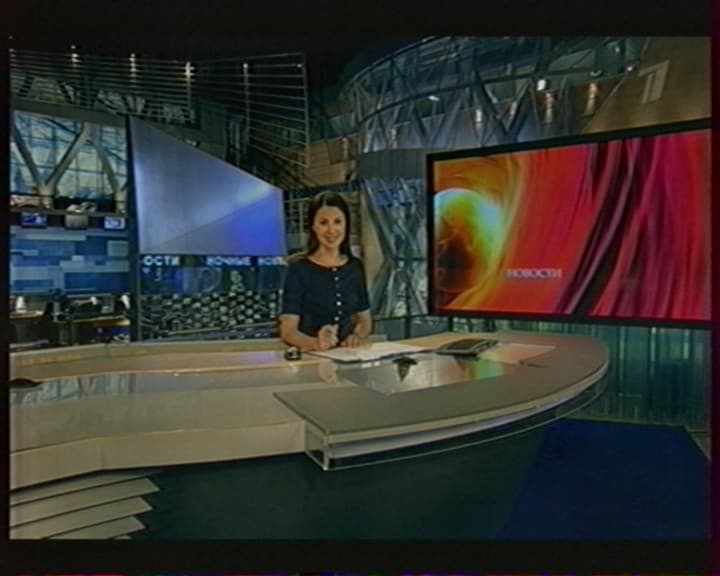

Автоматический поиск продемонстрировал хороший результат, повторение результата AVerTV Super 009 с появлением лишнего канала трудно считать недостатком. AVerTV Duo Hybrid PCI-E II обеспечивает хорошее качество приёма, подробности традиционно в очередной части нашего сравнительного цикла.

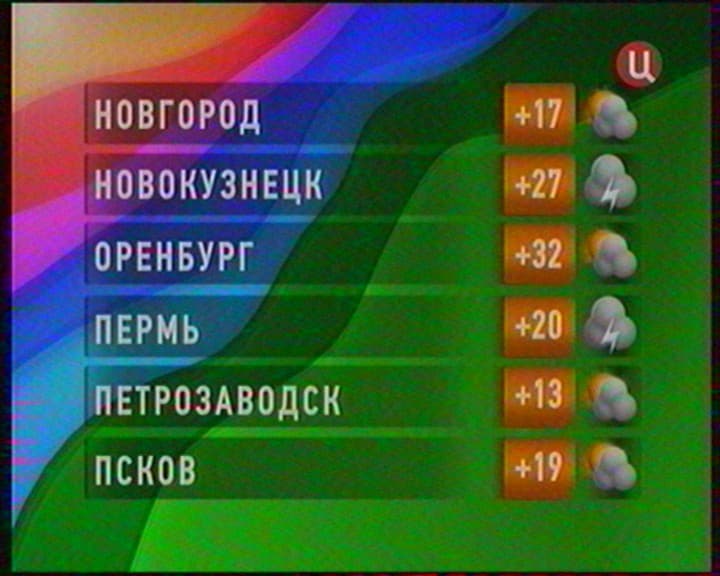

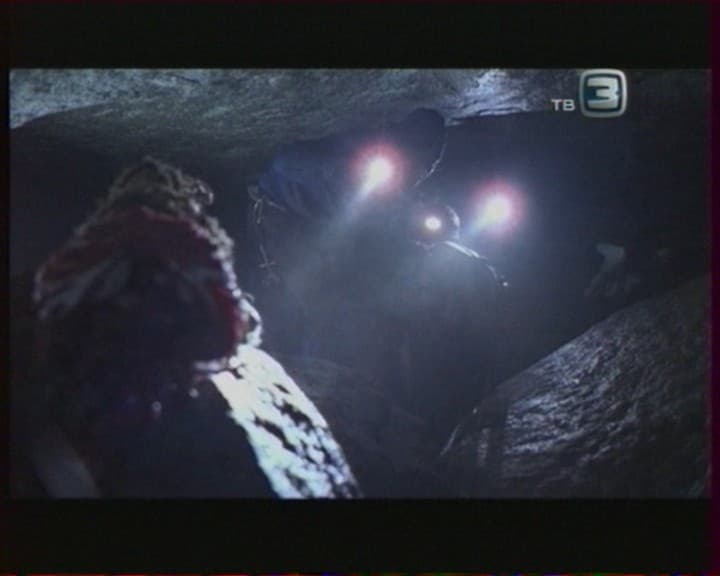

Используемый в AVer MediaCenter метод деинтерлейсинга снижает чёткость изображения (особенно в сочетании с шумоподавлением). Если отвлечься от этой особенности штатного ПО, то качество можно назвать традиционно хорошим для тюнеров на базе декодеров последних поколений.

К качеству звука претензий нет.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG2. Это позволяет тюнеру поддерживать мультимедийные интерфейсы современных операционных систем, чему способствует отлично реализованное в декодерах Philips/NXP автоматическое определение стандарта цветности.

FM-тюнер

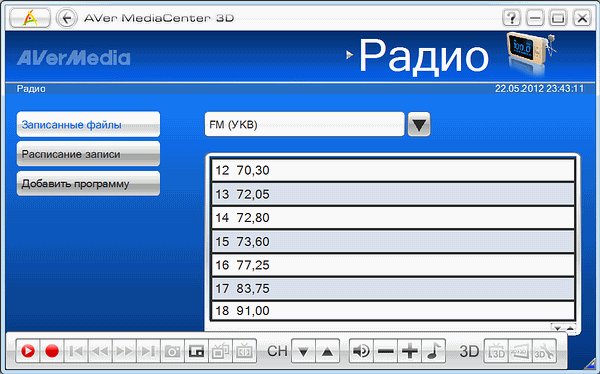

Раздел FM-радиостанций предельно лаконичен. Несмотря на несколько лет существования программы AVer MediaCenter, переименовывать станции до сих пор нельзя.

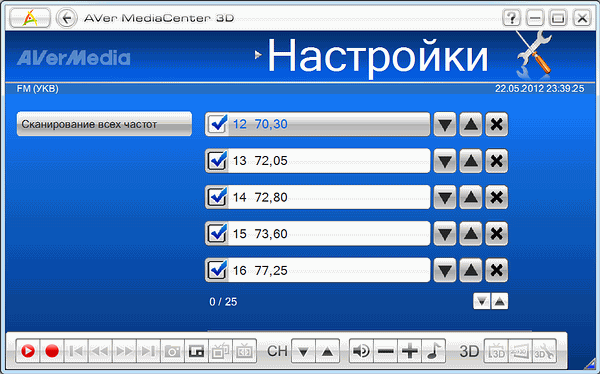

Полученный в результате автоматического поиска FM-радиостанций (поддерживается расширенный диапазон) список потребовал удаления некоторых лишних (ручное добавление станций также в наличии). Эта операция не потребовала много времени, в отличие от необходимости ручной установки стереозвука для всех обнаруженных станций, почему-то отнесённых программой к монофоническим.

Поддерживается сдвиг по времени, но запись осуществляется только в WAV и WMA.

Качество приёма не вызвало нареканий, по этому параметру AVerTV Duo Hybrid PCI-E II заслуживает хорошей оценки.

Сортировка радиостанций, выбор режима звука (моно/стерео) и перезапуск поиска находятся в настройках.

Тюнер обеспечивает хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, WMA, 355 КБ).

Сервис SnugTV

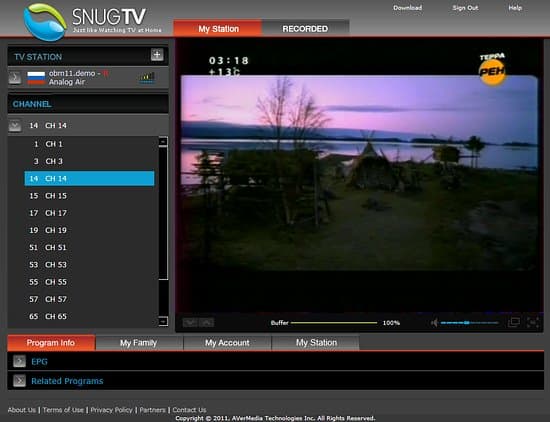

Сервис представляет собой сочетание клиентской части SnugTV Station, устанавливаемой на компьютер пользователя (во время тестирования использовалась версия 3.8.1), и портала snugtv.com, на котором после регистрации (требуются персональные данные) можно из любой точки подключиться к вещанию со своего тюнера или тюнера другого пользователя, разрешившего доступ. Разумеется, устройства должны быть произведены AVerMedia, список совместимых моделей находится на сайте вместе с подробным описанием первичной настройки.

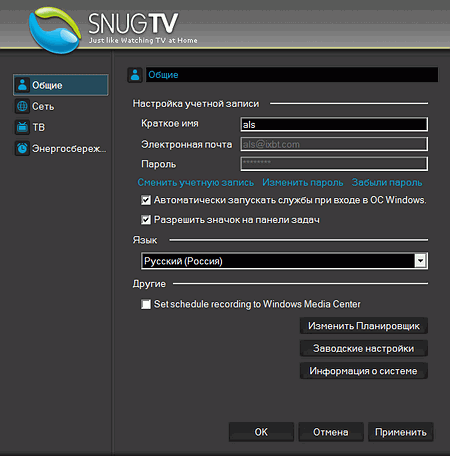

В разделе «Общие» настроек программы SnugTV Station находятся параметры учётной записи, автоматического запуска и выбор языка. Здесь же можно включить отображение иконки и получить доступ к настройкам планировщика Windows Media Center.

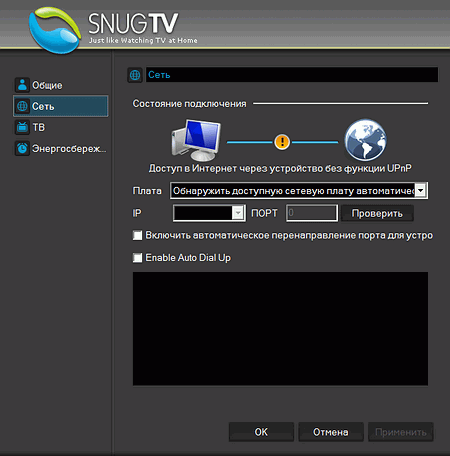

Сетевые параметры могут быть настроены автоматически, но допускается и ручное управление с возможностью автоматической установки соединения.

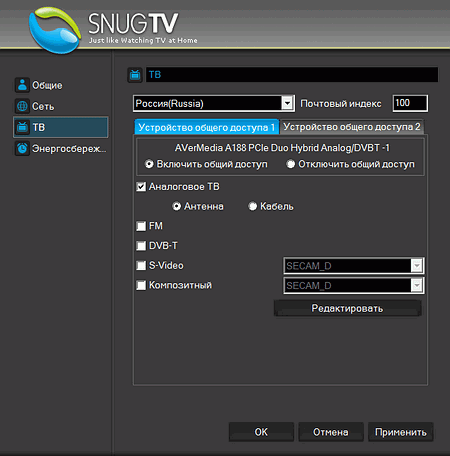

В разделе «ТВ» выбирается источник сигнала. Особенности конструкции AVerTV Duo Hybrid PCI-E II стали причиной появления в настройках двух равноценных независимых источников.

Здесь же можно отключить общий доступ.

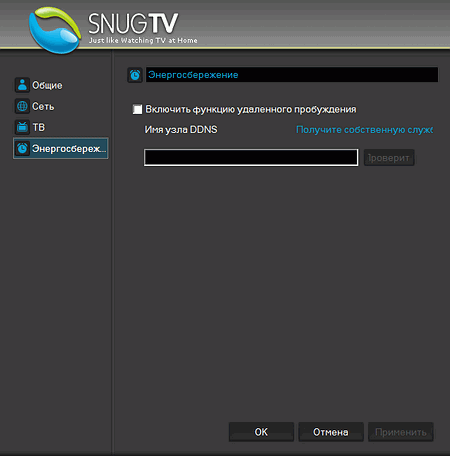

Раздел «Энергосбережение» позволяет включить удалённое пробуждение.

За прошедшее с момента первого знакомства время, в настройках SnugTV Station были исправлены неточности перевода, ошибки вроде «Влево» вместо «Выход» устранены.

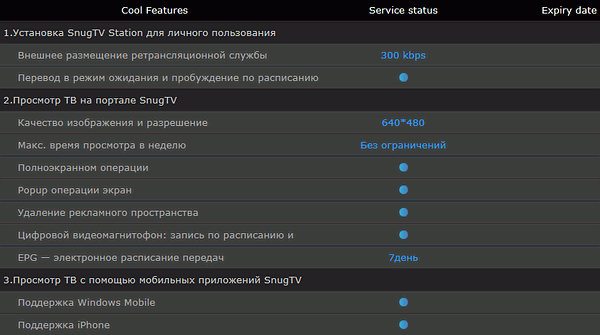

Кроме того, с начала 2011 года полностью сняты ограничения при бесплатном использовании, полная функциональность теперь доступна сразу после регистрации, таким образом, сервис избавился от своего основного недостатка.

Пульт ДУ

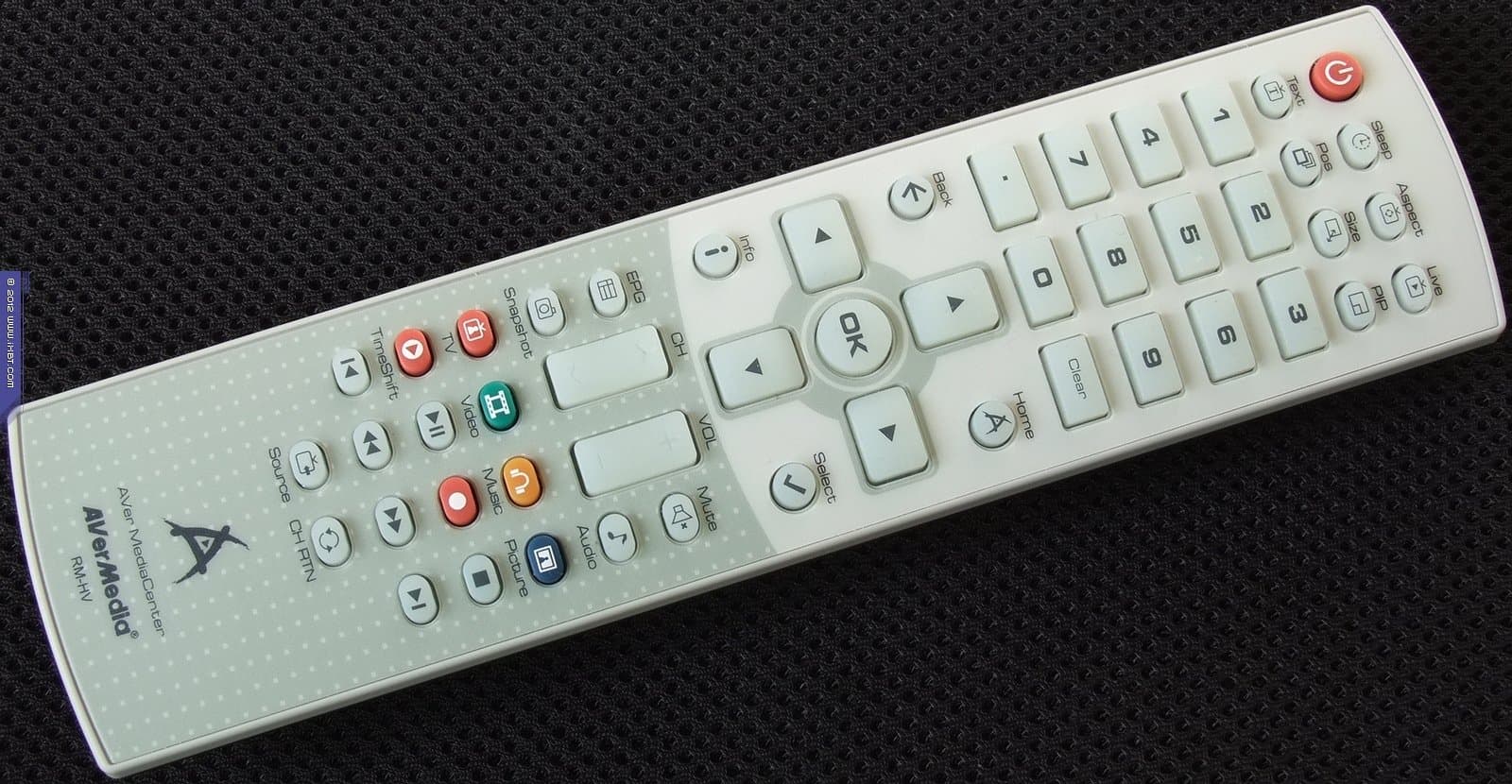

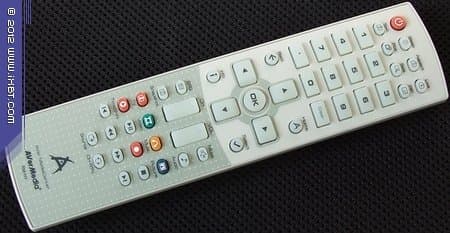

AVerTV Duo Hybrid PCI-E II унаследовал от предшественника, пожалуй, лучший из имеющихся у AVerMedia пультов ДУ — 49-кнопочный пульт, изначально предназначенный для работы с AVer MediaCenter, но с течением времени получившим полную поддержку в AVerTV 6. Несмотря на больший по сравнению с остальными пультами размер, эргономика пульта находится на очень хорошем уровне, чему способствуют крупные кнопки с информативным нажатием, в зависимости от функционального назначения отличающиеся формой и размером. Полезной особенностью является флюоресцентная подсветка, встречающаяся у пультов для работы с некоторыми моделями бытовой техники, но для ПДУ из комплекта компьютерных тюнеров представляющая собой из ряда вон выходящее явление. Поддержка управления питанием позволяет включать компьютер при помощи пульта.

Питание от двух элементов типоразмера AAA. Шарнирное крепление крышки батарейного отсека позволяет избежать её потери.

Выводы

Плюсы

  • два независимых гибридных приёмника;
  • отдельные антенные разъёмы для цифрового, аналогового и FM-вещания;
  • хорошее качество приёма, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов с декодированием стереозвука;
  • поддержка MPEG2 и H.264 HDTV в цифровом режиме;
  • поддержка FM-радио с расширенным диапазоном;
  • индивидуальные настройки для каждого канала;
  • программное шумоподавление;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
  • возможность использования AVer MediaCenter для просмотра 3D-контента;
  • сервис SnugTV.

Минусы

  • ограниченная поддержка сторонних кодеков при записи;
  • определение всех FM-станций монофоническими по умолчанию (возможно, зависит от тестовых условий);
  • отсутствие поддержки записи в MP3 в FM-режиме в программе AVer MediaCenter.

Вне зависимости от причин замены AVerTV Duo Hybrid PCI-E на AVerTV Duo Hybrid PCI-E II замену следует признать успешной, изменения в аппаратной части варьируются от малозаметных для пользователя (переход от SAA7162E на многочиповую конфигурацию) до однозначно полезных (новая конструкция антенных разъёмов). Окончательную черту подводит отсутствие на российском рынке конкурирующих моделей: после снятия с продаж, к сожалению, так и не доведённого до стабильного состояния Compro VideoMate Vista E900F (Compro VideoMate Vista E850F, оснащённый вторым радиоблоком и двухпоточным SAA7164E вместо SAA7163E) AVerTV Duo Hybrid PCI-E II просто не имеет функциональных альтернатив.

Средняя текущая цена (количество предложений) AVerTV Duo Hybrid PCI-E II в московской рознице: Н/Д(2)

Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
