Гибридный PCI-Express TV- и FM-тюнер Compro VideoMate Vista E850F

Аппаратное сжатие в MPEG2 и в MPEG4, но какой ценой

И пусть умен с одной ты стороны, но смотрят-то на сторону другую.
Михаил Мамчич

Первое наше знакомство с тюнером, о котором пойдёт речь в обзоре, состоялось в 2007 году, на Computex, на стенде тайваньской компании Compro Technology. Демонстрация ограничивалась показом устройства «в железе», в то время программная часть находилась в состоянии доводки. На поддержку со стороны ПО понадобилось не так мало времени, на полках магазинов VideoMate Vista E850F появился в середине 2008 года. Сопровождающий выход набор «детских болезней» поставил нас перед выбором — выпускать скороспелый обзор или дождаться исправления хотя бы основных недоработок. К сожалению, далеко не все пожелания были учтены производителем, но интерес (надо сказать, закономерный, тюнеров с аналогичными возможностями в настоящее время на рынке просто не существует) наших читателей к этой модели и её старшей модификации E900F, оснащённой двумя приёмниками (об этом устройстве мы обязательно поговорим в следующих обзорах), не позволяет отодвигать сроки ещё дальше.

Тех, кто следит за рынком, сейчас трудно удивить поддержкой компьютерными TV-тюнерами аппаратного сжатия в MPEG1/2, кроме низкой загрузки центрального процессора и лучшего, по сравнению с программными кодеками, качества при записи в реальном времени. Это качество обеспечивает лучшую совместимость с мультимедийными оболочками, в частности, с Windows Media Center. К тому же, цены на такие устройства уже опустились в бюджетный сектор. Однако Compro для своих последних PCI-Express тюнеров припасли туза в рукаве в виде аппаратного сжатия в MPEG4 (!).Картину завершает совместимый с Windows Media Center пульт ДУ. Его наличие в комплекте поставки выделяется индексом «Vista» в названии модели (буква «F» в новой системе маркировки означает поддержку FM-радио).

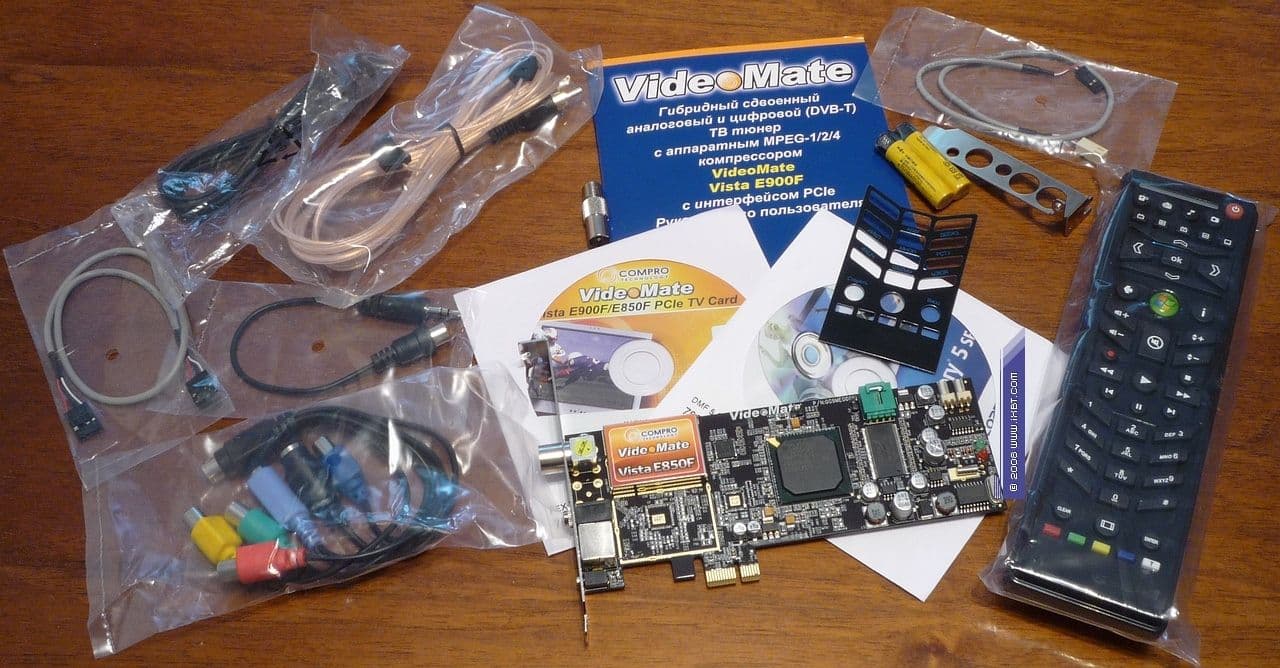

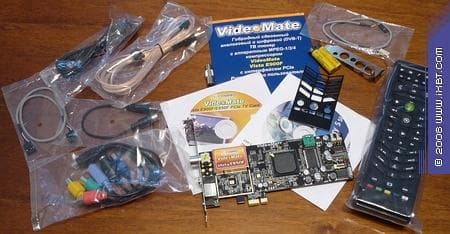

Комплект поставки

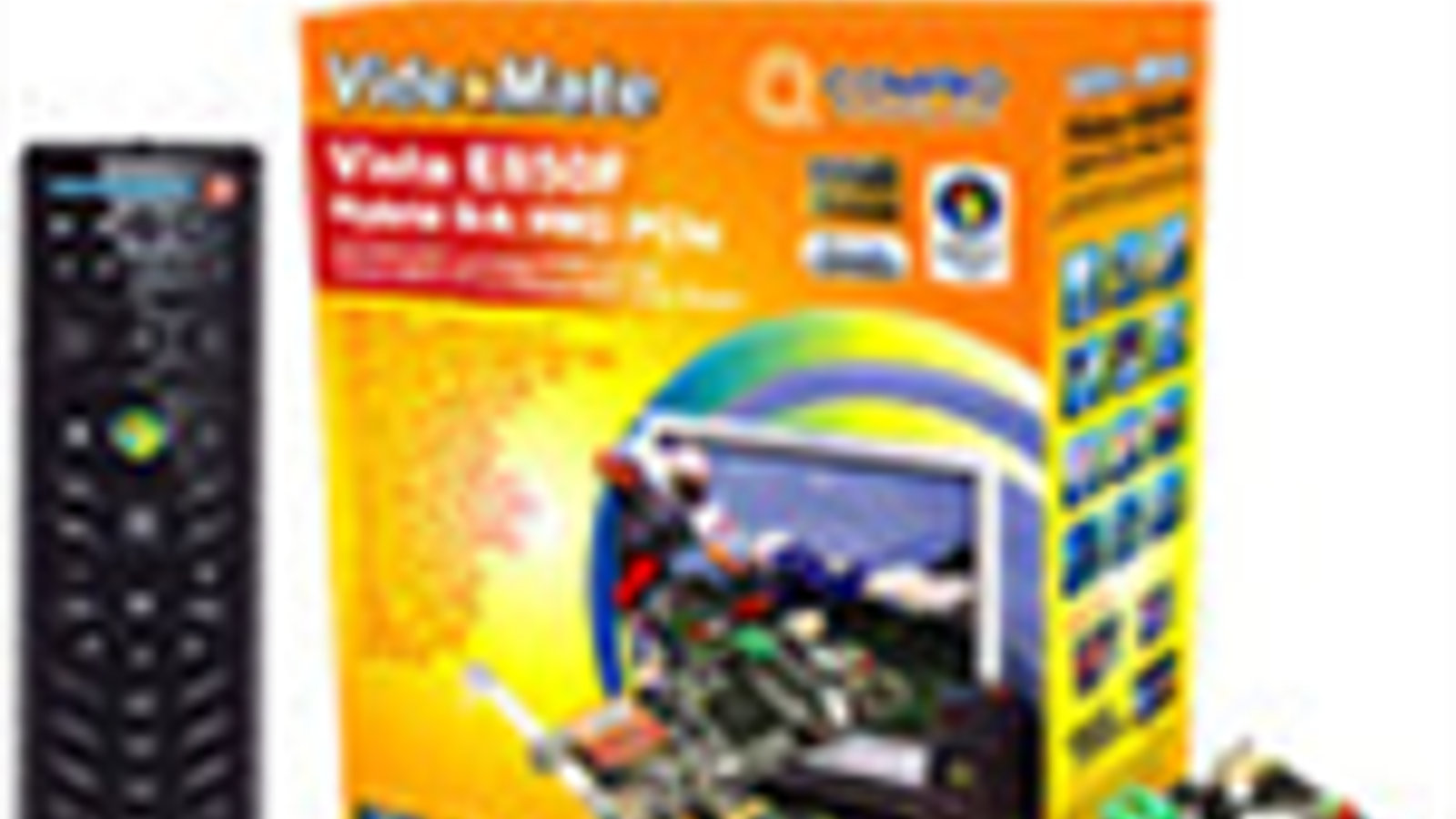

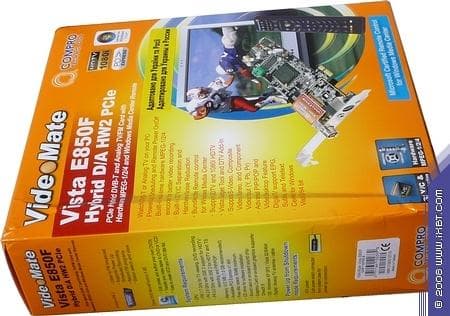

Новое оформление коробок предусматривает вариации на тему оранжевого цвета, вместо предыдущего сочетания белого, синего и оранжевого цветов.

Размеры коробки достаточно велики, по сравнению с продукцией других производителей. Впрочем, это можно объяснить комплектацией, которую составляют:

  • тюнер;
  • пульт ДУ;
  • ИК-датчик пульта ДУ;
  • FM-антенна;
  • переходник RCA — mini-jack для подключения FM-антенны;
  • переходник для подключения антенны F-Connector — IEC;
  • кабель для подключения к разъему питания материнской платы;
  • кабель для подключения к дополнительному разъёму звуковой карты;
  • переходник для подключения внешних источников;
  • планка для установки в низкопрофильные корпуса;
  • 2 CD с драйверами и программным обеспечением;
  • руководство пользователя (на русском языке).

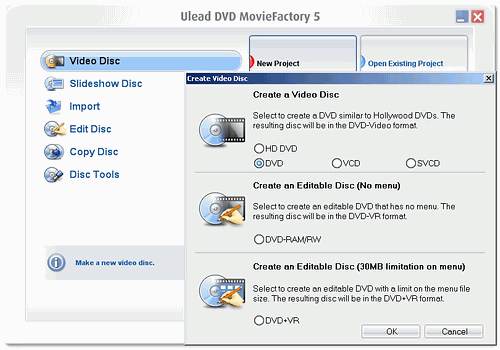

В роли дополнительного ПО выступает Ulead Systems DVD MovieFactory 5 SE для создания собственных VCD, SVCD или DVD.

Серийные номера программы указаны на конверте с диском.

Конструкция и спецификации

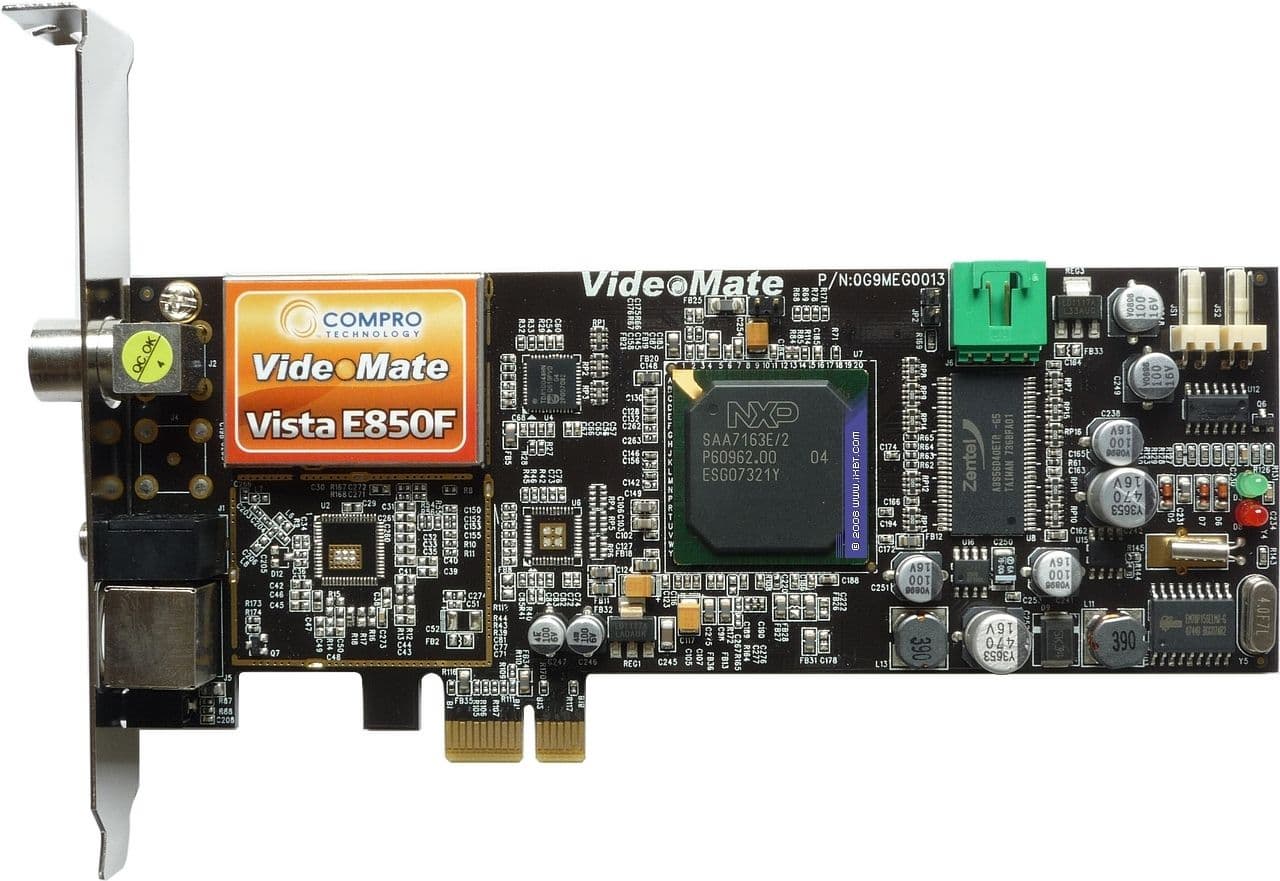

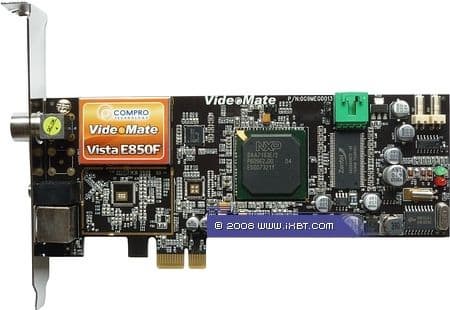

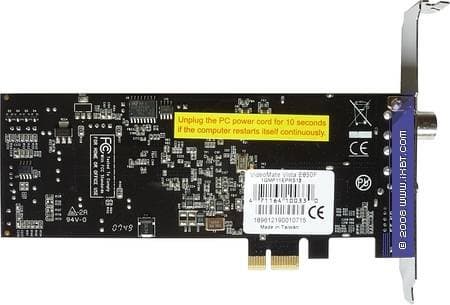

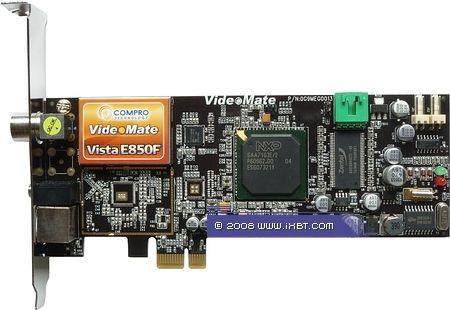

Низкопрофильная плата фирменного чёрного цвета имеет габариты 170×70 мм. В некоторых случаях такая длина может стать причиной проблем при установке, например, могут помешать слоты для установки модулей памяти.

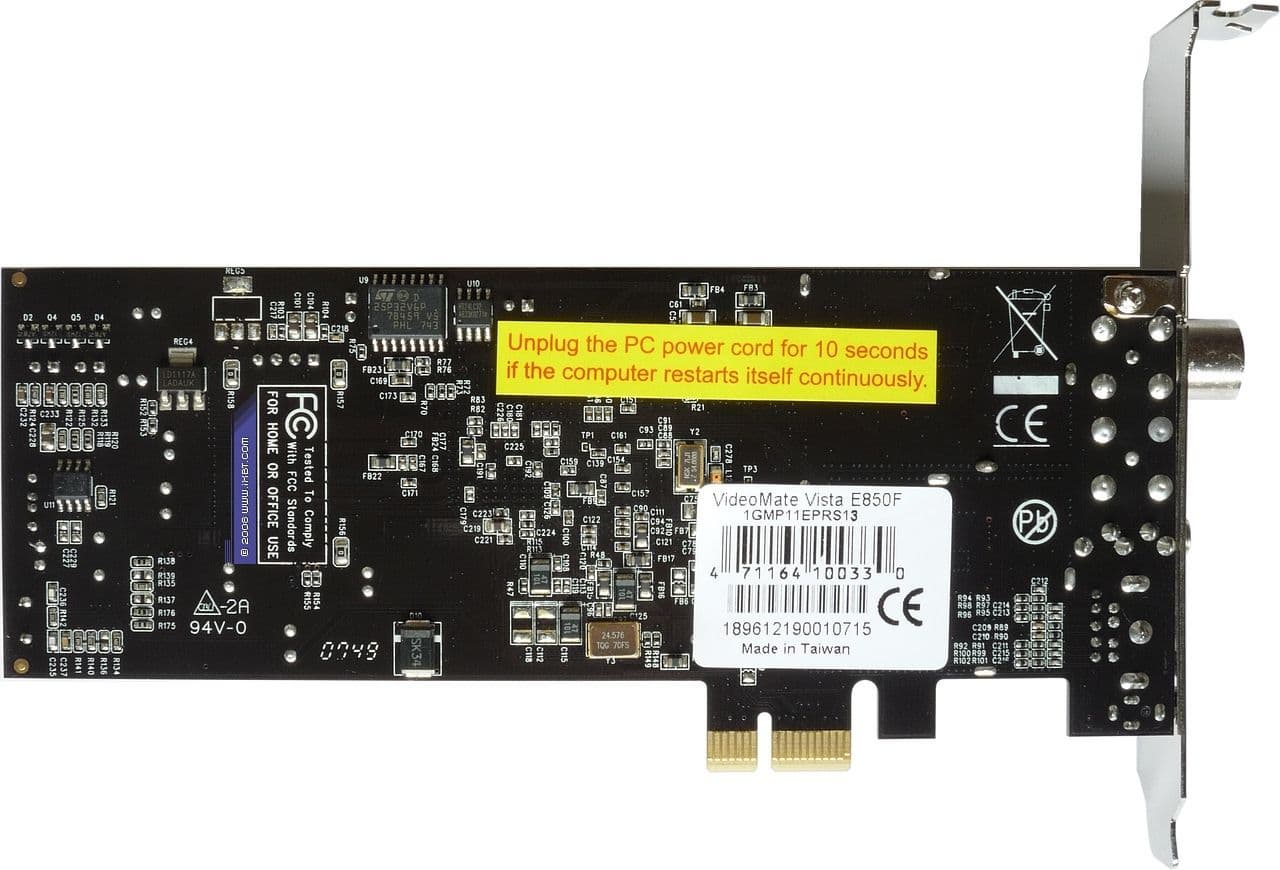

Отметим наличие на обеих сторонах платы трех интегральных стабилизаторов, способствующих снижению возможных пульсаций напряжения.

Экранирующий кожух скрывает полупроводниковый ВЧ-блок NXP TDA18271. Посадочное место под второй приёмник обусловлено общим дизайном платы с вышеупомянутой флагманской моделью VideoMate E900F, способной одновременно работать с двумя аналоговыми каналами.

Поддержку цифрового вещания в формате DVB-T обеспечивает COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор NXP TDA10048A.

Тюнер оснащён 10-битным мультистандартным декодером SAA7163E/G с интерфейсом PCI-Express, согласно спецификациям, поддерживающим аппаратное сжатие в форматах H.263, MPEG-1, MPEG-2 (MP@ML), MPEG-4 (SP, ASP), DivX (V4, V5), XviD, VC-1 (SP, MP, AP), WMV с постоянным или переменным битрейтом до 15 Мбит/с и выводом результата в TS, PS (DVD, SVCD), AVI, MOV, MP4 и ASF.

На первый взгляд, всё это богатство игнорируется производителем, предоставляющим пользователю доступ только к MPEG2 и MPEG4. Однако общение с представителями Compro раскрыло почти детективную историю. Оказалось, что производитель чипа (компания NXP Semiconductors, бывшая Philips Semiconductors) всё это богатство возможностей банально не довела до ума, вплоть до того, что разработчикам конечных решений рекомендовано ограничиться аппаратной поддержкой только MPEG2. Так что, аппаратное сжатие в MPEG4 реализовано, что называется, на свой страх и риск. Далее, мы ещё поговорим о подводных камнях, подстерегающих пользователей, решивших использовать эту возможность.

Буфер, необходимый для работы кодировщика, реализован при помощи модуля 6ns DDR SDRAM памяти производства Zentel Electronics Corp., ёмкостью 256 МБ (!). На сегодняшний день этот объём является рекордным для компьютерного TV-тюнера.

Спецификации VideoMate E850F:

  • поддержка эфирного и кабельного телевидения;
  • поддержка всех стандартов телевизионного аналогового вещания (PAL/SECAM/NTSC);
  • поддержка декодирования стереозвука в форматах EIAJ, NICAM и A2/Dual-FM;
  • поддержка компонентного видеовхода (до 480p);
  • аппаратное сжатие в MPEG1/2/4;
  • технология непосредственного управления питанием компьютера;
  • FM-стерео;
  • индивидуальная настройка яркости, оттенка, насыщенности, контраста и чёткости для каждого канала;
  • поддержка сторонних кодеков при записи в аналоговом режиме;
  • настройка расположения каналов в списке;
  • режим отложенного просмотра Timeshift;
  • многоканальный предварительный просмотр;
  • вывод изображения на рабочий стол;
  • режим «Картинка-в-картинке/Картинка-вне-картинки» (Picture-In-Picture, PIP);
  • захват кадров;
  • разделение на файлы заданного размера при записи;
  • планировщик записи;
  • поддержка энергосберегающих режимов S3/S4;
  • функция непосредственной записи на VCD/DVD Straight-to-Disc;
  • интеграция с планировщиком Windows Media Center;
  • Vista Gadget Tool для боковой панели Windows Vista;
  • поддержка Windows XP/MCE 2005/Vista x86/Vista x64.

Фирменная технология Compro Power Up Scheduling позволяет тюнеру управлять включением-выключением компьютера напрямую. Большинство современных системных плат позволяют ограничиться разрешением включения компьютера от PCI/PCI-Express устройства в настройках BIOS. Но для подстраховки можно использовать подключение коннектора кнопки Power к тюнеру, а соответствующего разъёма на тюнере — к системной плате.

Конфигурация тестового компьютера

  • процессор Intel Core 2 Quad Q6600;
  • системная плата EVGA nForce 790i Ultra SLI;
  • оперативная память 8 ГБ (4×2048 DDR3 PC12800 Patriot);
  • видеокарта NVIDIA GeForce GTX 285;
  • звуковая карта Creative Sound Blaster Audigy 2ZS;
  • жёсткий диск 1 ТБ Hitachi (HDT721010SLA360);
  • жёсткий диск 500 ГБ Samsung (HD502IJ);
  • жёсткий диск 320 ГБ Hitachi (HDT725032VLA360);
  • жёсткий диск 250 ГБ WDC (WD2500JS-40MVB1);
  • DVD ReWriter BENQ DW1640;
  • DVD ReWriter Pioneer DVR-216D;
  • блок питания Silver Power SP-S850 (850 Вт);
  • операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate SP2 (32- и 64-разрядные версии) RUS.

Список эфирных каналов при тестировании



НазваниеКаналЧастотаУровень сигналаСтандарт
СТС149.75 МГц79.5 дБ (мкВ)SECAM D/K
Первый377.25 МГц82.3 дБ (мкВ)SECAM D/K
RenTV6175.75 МГц68.0 дБ (мкВ)SECAM D/K
Скат ТНТ7183.25 МГц85.4 дБ (мкВ)SECAM D/K
РТР9199.25 МГц87.2 дБ (мкВ)SECAM D/K
Домашний11215.25 МГц56.5 дБ (мкВ)SECAM D/K
НТВ21471.25 МГц59.5 дБ (мкВ)SECAM D/K
5 канал23487.25 МГц62.5 дБ (мкВ)SECAM D/K
Культура25503.25 МГц76.7 дБ (мкВ)SECAM D/K
ДТВ27519.25 МГц66.2 дБ (мкВ)SECAM D/K
МузТВ35583.25 МГц63.2 дБ (мкВ)SECAM D/K
ТВ337599.25 МГц62.2 дБ (мкВ)SECAM D/K
ТВЦ47679.25 МГц59.2 дБ (мкВ)SECAM D/K
Спорт50703.25 МГц63.0 дБ (мкВ)SECAM D/K


Подключение

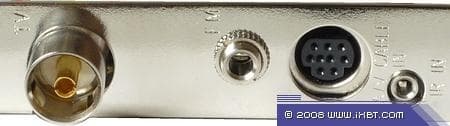

Телевизионная антенна подключается к стандартному IEC-разъёму. Для подключения FM-антенны используется разъем не обычный для низкопрофильных тюнеров компании RCA (Female), а mini-jack 3,5 мм. При этом тот самый RCA присутствует на FM-антенне, поэтому приходится подключать её посредством имеющегося в комплекте переходника. Какие-то загадочные коммуникационные пертурбации.

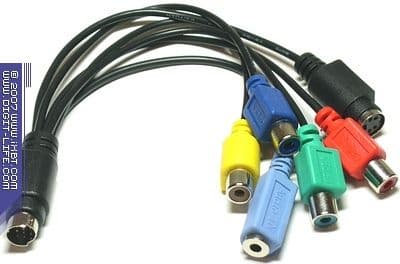

Коммутация внешних устройств организована при помощи переходника miniDIN 9-pin — 3 RCA (компонентный видеовход) + S-Video + RCA (композитный видеовход) + mini-jack 3,5 мм female (аудиовход).

Как ни странно для устройства такого класса, но VideoMate E850F оснащён аналоговым аудиовыходом, работающим, впрочем, только под Windows XP.

Светодиоды, имеющиеся на плате, сигнализируют о подаче питания (зелёный) и работе с пультом ДУ (красный).

Настройка

Установочный диск имеет одноуровневое меню с возможностью выбора основных и дополнительных компонентов.

При тестировании использовались: драйвер версий 7.4.2.4 и 7.4.2.44, программа ComproDTV версий 4.2.8.410, и программа ComproFM версий 2.1.8.2 и 2.1.8.8. Во время тестирования штатное ПО обновилось до новой версии 4.52, но большое количество недоработок вынудило нас отложить знакомство с ней до лучших времён.

После установки в разделе Sound, video and game controllers диспетчера устройств, можно обнаружить VideoMate SAA716X AvStream Video Capture.

В системный трей помещаются иконки планировщика и резидентной программы для работы с пультом ДУ.

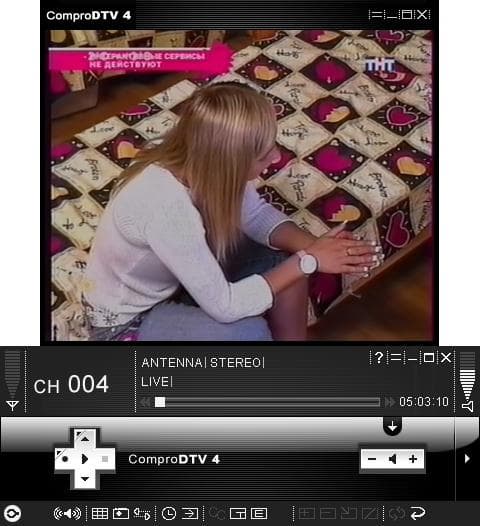

Используемая версия ComproDTV 4 отличается радикальным чёрно-белым оформлением интерфейса, имеющим, к тому же, небольшую прозрачность. Похоже, с этой цветовой гаммой мы встречаемся в последний раз, в следующих версиях оформление будет другим

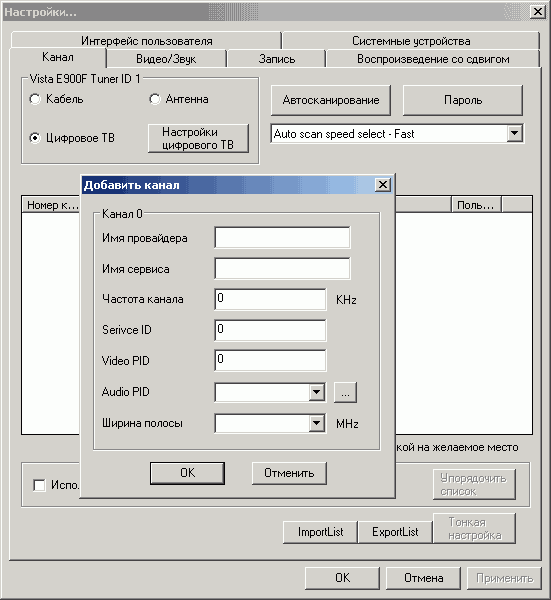

Кнопка Настройки цифрового ТВ в меню Канал вызывает настройки поиска DVB-T каналов.

Программа предоставляет пользователю возможность тонкой настройки параметров сканирования. Возможен поиск по региону, заданному диапазону и в пределах одной частоты в трёх режимах чувствительности.

Для каждого канала возможна ручная установка параметров, в том числе, значений VPID (Video Program Identification) и APID (Audio Program Identification), использующихся для идентификации станций при передаче нескольких каналов на одной частоте. Доступно ручное добавление/удаление каналов.

Даже первое поколение полупроводниковых ВЧ-блоков от NXP отличалось хорошей скоростью и достаточной точностью автоматического поиска, так что, хорошие показатели VideoMate E850 в этой области не стали неожиданностью. Увы, исчезнувшая в последних версиях ПО из встроенной таблицы российских каналов частота 199,25 МГц, соответствующая 9 эфирному каналу, до сих пор не вернулась в список. Опытным пользователям поможет фирменная утилита FreqEdit, предназначенная для редактирования таблиц каналов. Остальные могут заменить файл 7.ccf, расположенный в Program FilesVideoMateComproDTV 4 able, файлом от предыдущих версий (эту операцию следует производить до сканирования, иначе придётся запустить поиск повторно). О том, с какого времени эта ошибка описывается в наших обзорах, даже упоминать не хочется.

Если верить официальным ответам сотрудников производителя, объясняющим предназначение поиска по частоте (чекбокс Расширенное автосканирование) для неких особых обстоятельств вещания (!), на минимально внятную его работоспособность в обозримом будущем рассчитывать не придётся.

Напомним, что в таком режиме в список помещаются все частоты с интервалом, соответствующим шагу поиска (0.05, 0.1, 0.25, 0.5 и 1 МГц), умещающиеся в пределах максимально доступных 300 каналов. При этом те каналы, которые, всё-таки, попадают в список, могут существовать в нескольких экземплярах подряд.

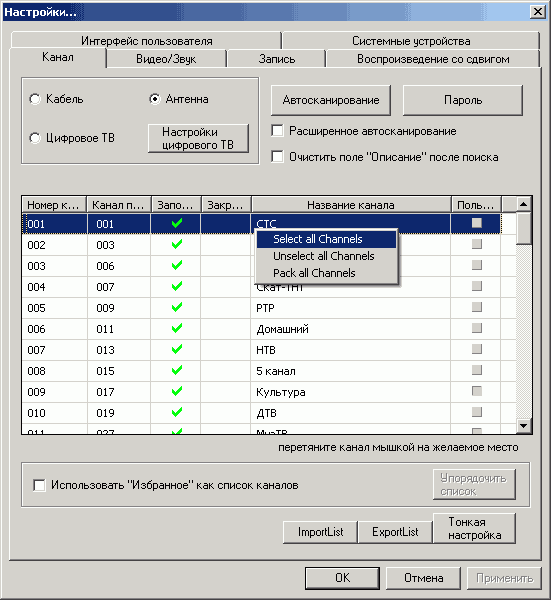

К сортировке каналов при помощи перетаскивания их с зажатой левой кнопкой мыши и недавно появившейся возможности их группировки (Pack all Channels в контекстном меню, вызываемом правой кнопкой) добавились импорт и экспорт каналов в файл.

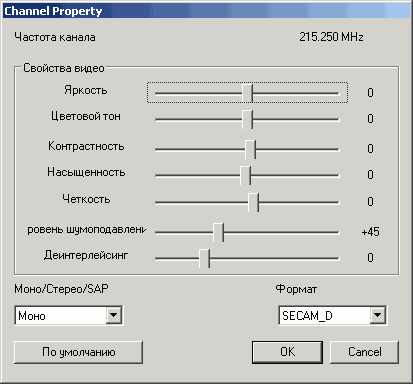

Список индивидуальных настроек (кнопка Пользовательские настройки в столбце справа от названий каналов) для каждого канала включает в себя: яркость, цветовой тон, контраст, насыщенность, чёткость, стандарт цветности, формат звука, шумоподавление, деинтерлейсинг и настройку масштабирования, позволяющую избежать краевых артефактов при просмотре. Ползунок, регулирующий степень шумоподавления, отвечает за работу программной системы борьбы с шумом. Большой с виду диапазон индивидуальной настройки деинтерлейсинга является фикцией. Заметными можно назвать только отличия между работающим деинтерлейсингом при любой позиции ползунка и его полным отключением.

В наличии — 7 фиксированных пользовательских списков избранных каналов без возможности редактирования их названий.

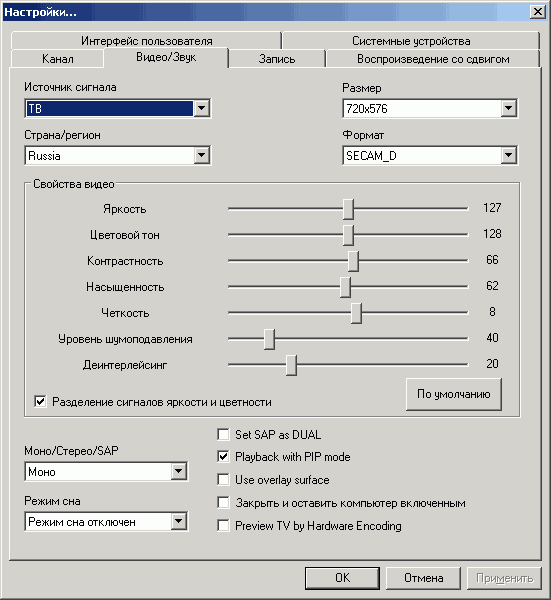

Общие настройки изображения и звука, относительно которых изменяются индивидуальные, находятся в разделе Видео/Звук. Здесь же возможен просмотр декодированного потока (используется аппаратное сжатие в MPEG2, настройки параметров не предусмотрено) поиск включения/отключения режима воспроизведения видеофайлов в отдельном окне, включение/отключение оверлейной поверхности (по умолчанию используется Video Mixing Renderer) и таймер сна (до 2 часов с интервалом 30 минут).

Непривычным является чекбокс Разделение сигналов яркости и цветности, задействующий аппаратное разделение этих параметров для композитного и аналогового телевизионного сигнала.

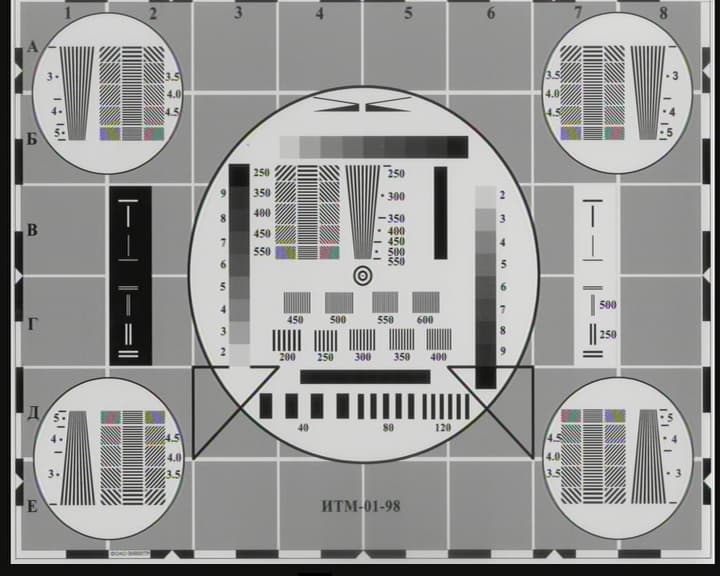

О его работе можно судить по скриншотам (слева — разделение выключено, справа — включено).

Можно заметить, что разделение эффективно удаляет перекрёстные цветовые искажения, однако приводит к некоторой потере чёткости.

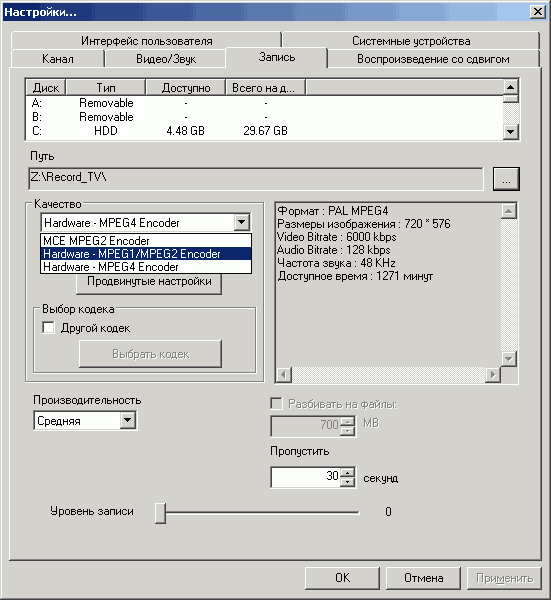

Поддержка аппаратного сжатия в MPEG4 привела к появлению трёх вариантов сжатия: программного в MPEG2 с использованием кодека от MainConcept, аппаратного — в MPEG1/MPEG2, и аппаратного — в MPEG4.

При программной записи в MPEG2 доступны 4 предустановленных профиля (PAL DVD, PAL PC MPEG2, PAL VCD и PAL 1/4 DVD) и один пользовательский. При аппаратном кодировании в MPEG2 место пользовательского занимает PAL SVCD. Это не означает, что нельзя изменить настройки, однако изменение организовано не самым удобным образом. Для установки разрешения необходимо выбрать один из стандартных профилей, после чего путём обращения к дополнительным настройкам (кнопка Продвинутые настройки) изменить частоту кадров, видеобитрейт (постоянный и переменный, от 200 кбит/c до 10 Мбит/с), аудиобитрейт (от 64 до 384 кбит/с) и частоту дискретизации (44.1 и 48 кГц).

С MPEG4 — ещё интереснее. Несмотря на соответствие профилей таковым для аппаратного сжатия в MPEG2, под ними скрываются совсем другие параметры:

  • PAL DVD — 720×576, 3 Мбит/с;
  • PAL PC MPEG2 — 640×480, 3 Мбит/с;
  • PAL SVCD — 480×576, 2 Мбит/с;
  • PAL 1/4 DVD — 352×288, 1.8 Мбит/с;
  • PAL VCD — 352×288, 1.2 Мбит/с.

Казалось бы, не самый неудобный выбор, но именно здесь и начинают проявляться вышеупомянутые подводные камни. Первым и наиболее существенным из них является неустранимый популярными декодерами DivX и XviD интерлейс (так называемый эффект «гребёнки») при записи чересстрочного контента.

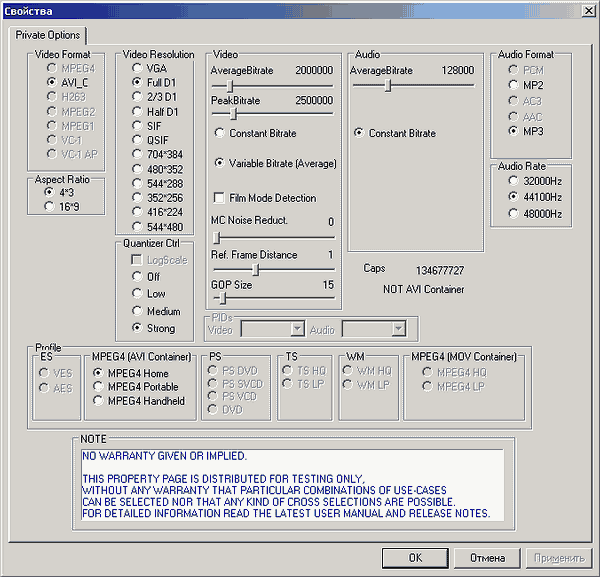

Тем не менее, это вовсе не означает принципиальной невозможности использования аппаратного MPEG4-кодировщика. Во-первых, в наличии — неподверженные этому профили с разрешением 352×288. Во-вторых, в настоящее время многие телепередачи имеют прогрессивную развёртку. И, в-третьих, с деинтерлейсом записанных файлов, всё-таки, справляется один из программных декодеров — MPEG4-декодер из пакета FFDShow при следующих настройках.

Примеры записи (720×576, 3 Мбит/с, 8 МБ):

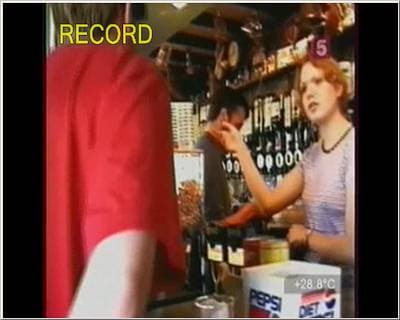

Второй опасностью, поджидающей пользователей, является возможное повреждение получаемого файла при записи. Для MPEG2 это выражается в некорректных таймингах, в результате чего, из файла продолжительностью в 1 час проигрывателям становятся доступны, например, только 10 минут. Это можно исправить, например, при помощи MPEG MBS scanner в Womble MPEG Video Wizard при включенных в настройках опциях Add segment files to the Clips of the Project manager и Add segment files to the Timeline с последующим сохранением результата. К сожалению, с повреждёнными MPEG4 файлами относительно легко отделаться не получается, желающие могут поэкспериментировать с таким фрагментом (46,2 МБ).

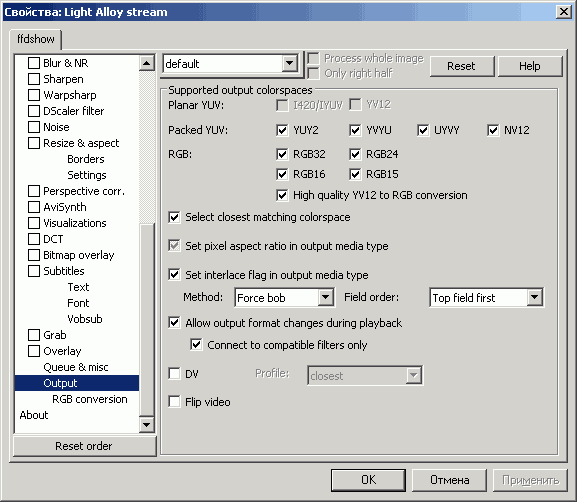

Поддерживается запись со сторонними кодеками, установленными в системе (чекбокс Другой кодек), при этом доступны дополнительные настройки. Отметим, что совместимость со всеми существующими кодеками не гарантируется, в частности, отсутствует поддержка MJPEG, Huffyuv и т. д.

Отсутствие каких-либо настроек системы аппаратного шумоподавления, имеющейся в устанавливаемых на продукцию Compro кодировщиках, мы уже упоминали в предыдущих обзорах. К сожалению, пользовательская регулировка аппаратного шумоподавления, доступная в продуктах конкурентов, планами производителя не предусмотрена.

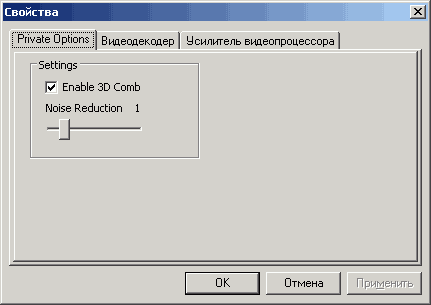

Однако именно у этой модели присутствует небольшая хитрость, заложенная производителем. Драйвер имеет постоянно включенное шумоподавление в первом положении от нуля.

Попытки его отключения не увенчались успехом — программа упорно возвращает это значение в исходное положение. Следует ли считать это достоинством или недостатком -сказать трудно, предоставим решать это нашим читателям, отметив, что эффекта «призрака», зачастую присущим работе шумоподавителей, в этих условиях не наблюдается. Но отсутствие полного доступа к регулировке, безусловно, не радует.

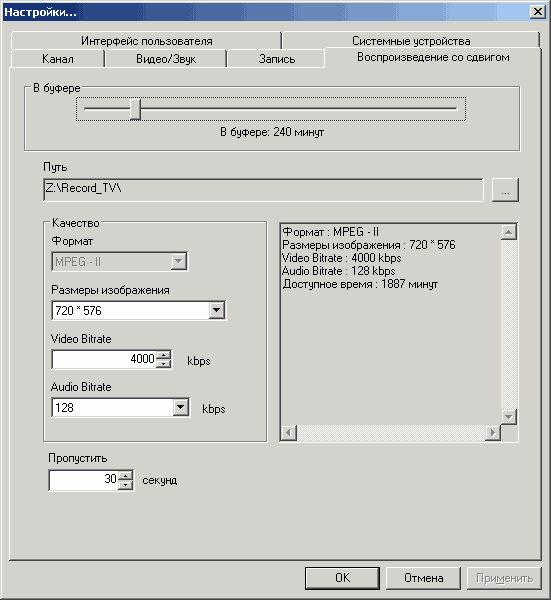

Настройки параметров отложенного просмотра Timeshift (сжатие в MPEG2 осуществляется силами аппаратного кодировщика) допускают выбор разрешения, аудио- и видеобитрейта, максимальное время буфера, исходя из доступного места на жёстком диске, а также интервал пропуска при перемотке.

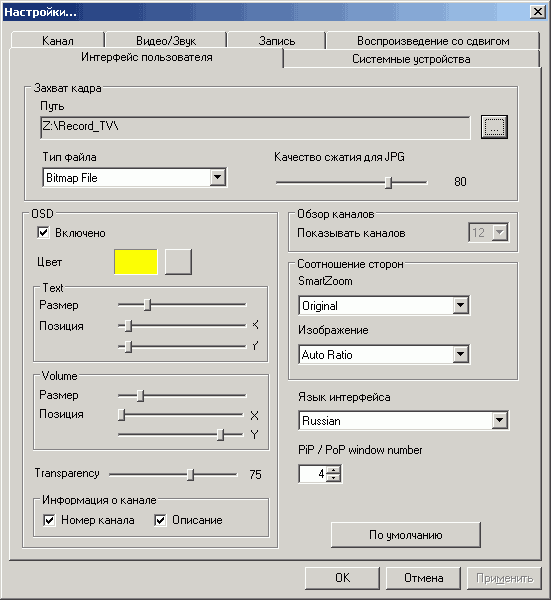

В разделе настроек пользовательского интерфейса можно изменить размер, цвет и расположение экранного меню, настроить масштабирование, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра (12 или 16 каналов). Изменились настройки соотношения сторон.

В обзоре VideoMate Vista E600F мы отмечали появление в штатном ПО настроек позиционирования изображения (функция SmartZoom), включающих наряду с вертикальным и горизонтальным смещением уникальную возможность независимой регулировки вертикального и горизонтального размера. Об этих возможностях можно забыть, в последних версиях ComproDTV они бесследно исчезли, по неизвестным причинам. Оставив на прощание лишь два варианта с малоинформативными названиями Original и Default, в случае широкоформатного монитора предоставляющие либо сохранение пропорций 4:3 с бордюрами по бокам, либо полный экран с искажением пропорций. Назвать подобные выходки программистов не иначе как деградацией не получается. Особенно если учесть, что во время записи изображение может вести себя, подобно необъезженному скакуну, произвольно меняя ширину в экране (!), что отнюдь не способствует комфортному использованию.

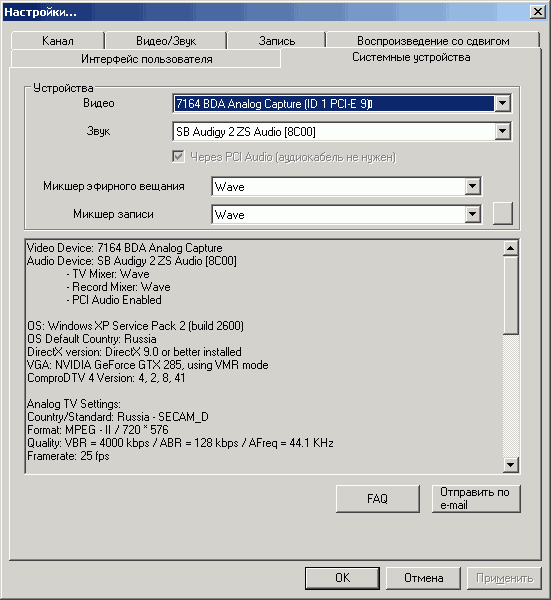

Микшеры воспроизведения и записи выбираются в разделе Системные устройства.

Дополнительные возможности

При наличии в системе ещё одного тюнера от Compro поддерживается полноценный режим «картинка-в-картинке». При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра.

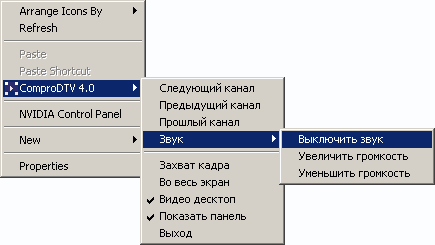

В режиме вывода видеоизображения на поверхность рабочего стола (требует включения оверлейной поверхности в настройках) в системное контекстное меню добавляется соответствующий пункт, что позволяет обойтись без панели управления, значка в системном трее и т. д. Реализована и совместная работа с многоканальным просмотром, при которой один поток выводится на рабочий стол, а остальные отображаются в оконном режиме.

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

Имеется галерея захваченных кадров. Без принудительного сохранения временные файлы удаляются.

Поддерживается захват непосредственно на оптический диск (функция Straight-to-Disc), используется модуль Ulead Straight-to-Disc-SDK, который в настоящее время входит в дистрибутив программы ComproDTV 4.

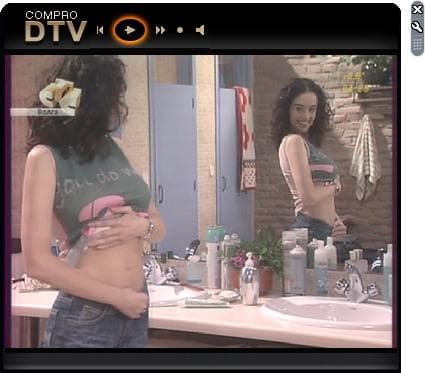

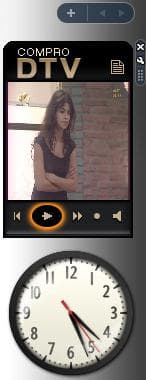

В состав ComproDTV 4 входит Vista Gadget Tool для боковой панели Windows Vista, представляющий собой самостоятельное приложение. При отделении от панели, окно увеличивается.

Настроек немного — выбор устройства, один из трёх профилей качества записи и папки для записанных файлов и захвата кадров.

Vista Gadget Tool не поддерживает Vista x64, кроме того, имеет проблемы с Service Pack 2.

Ошибки поиска каналов, о которых мы говорили в обзоре VideoMate U2800F, исправлены. Теперь список переносится из основной программы (перед запуском Vista Gadget необходимо осуществить их поиск).

Ещё одной составляющей, улучшающей работу с Windows Vista, должен был стать модуль Compro Add-In, расширяющий функциональность Windows Media Center. К сожалению, оценить его так и не удалось ни с одним из тюнеров от Compro. В этом плане VideoMate E850F не стал исключением.

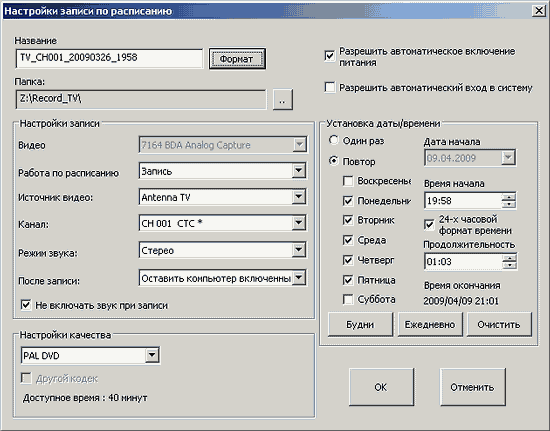

Благодаря технологии Compro Power Up Scheduling планировщик поддерживает включение компьютера с автоматическим входом в систему. Не забыты: выключение компьютера и переход в ждущий режим. Время от включения до выполнения запланированного задания также настраивается (по умолчанию 5 минут).

Качество

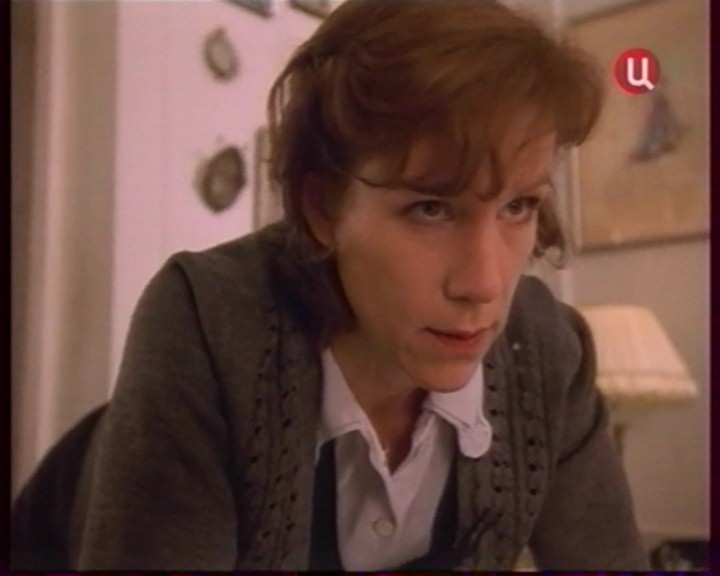

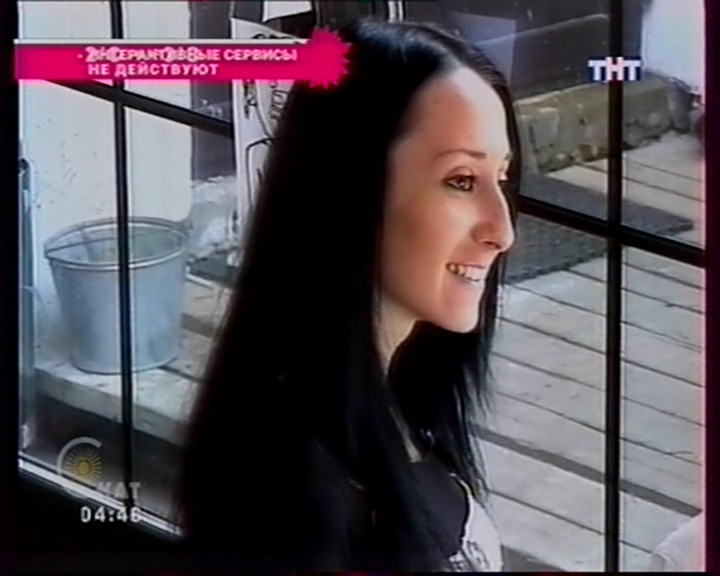

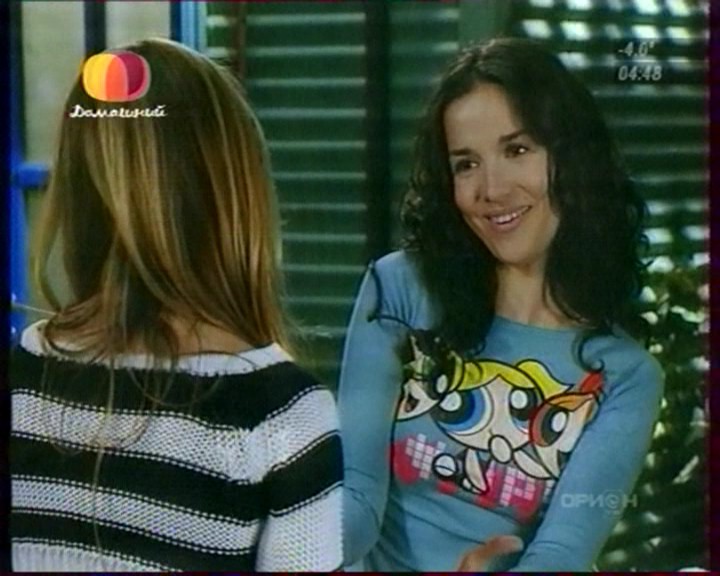

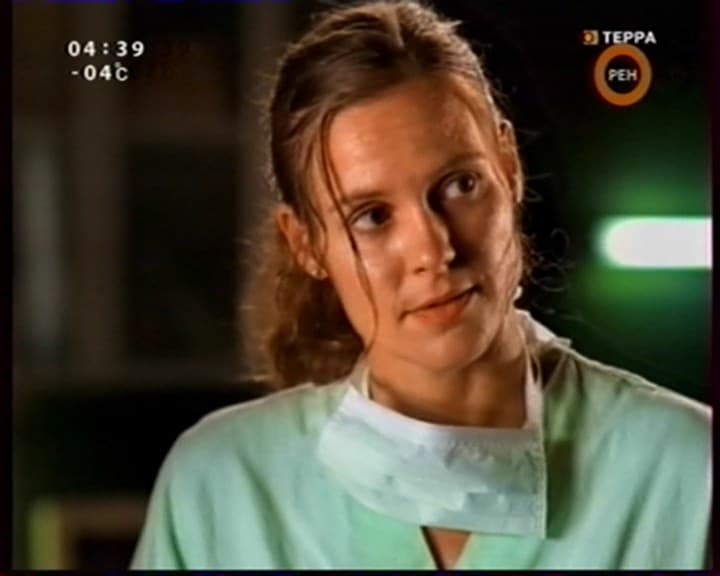

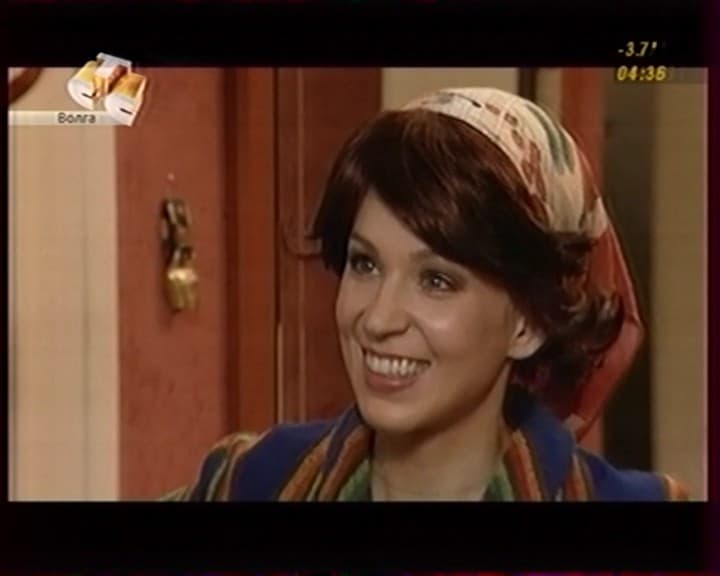

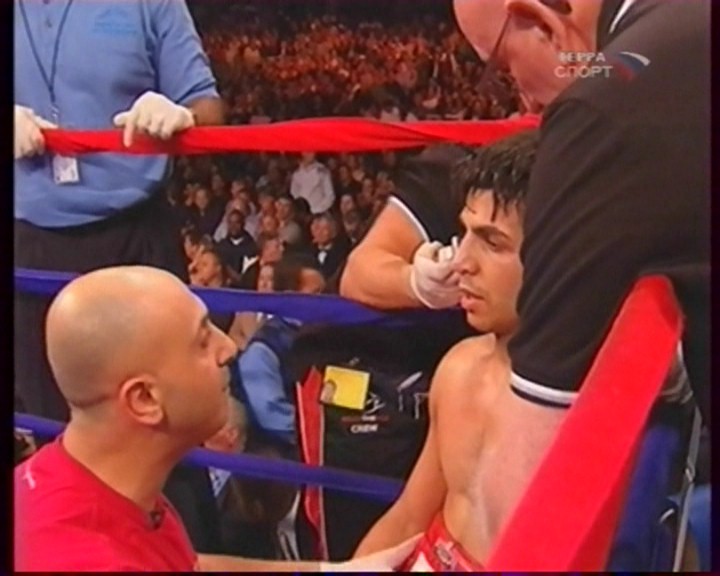

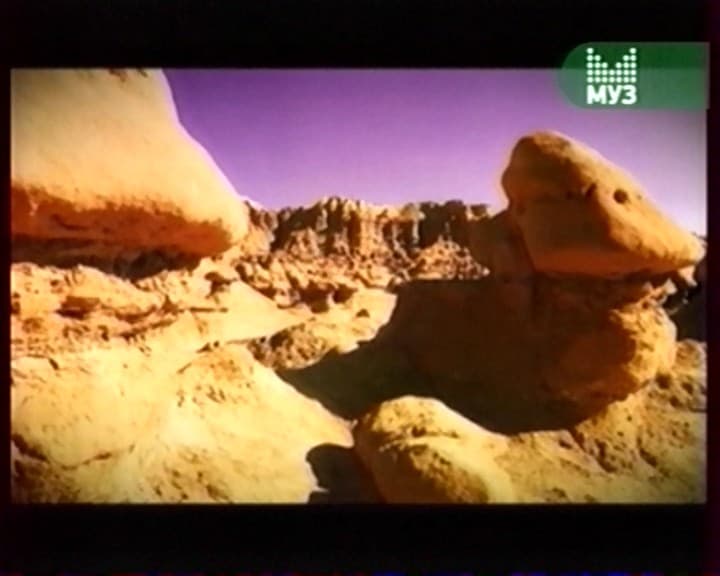

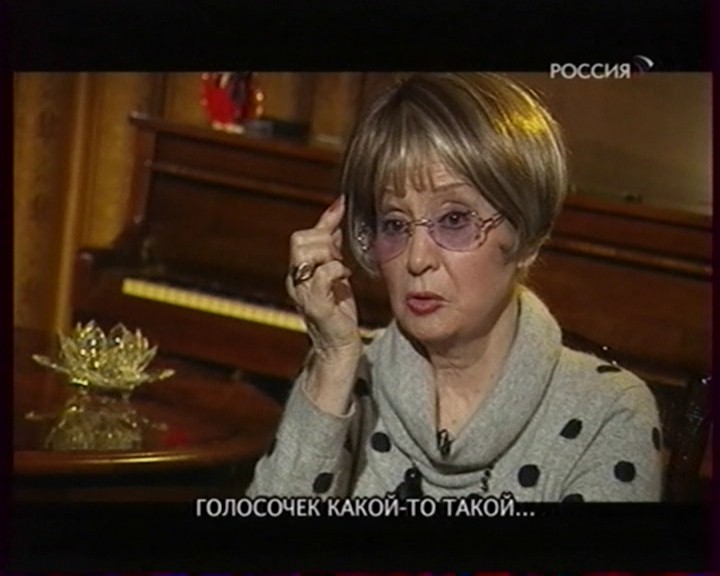

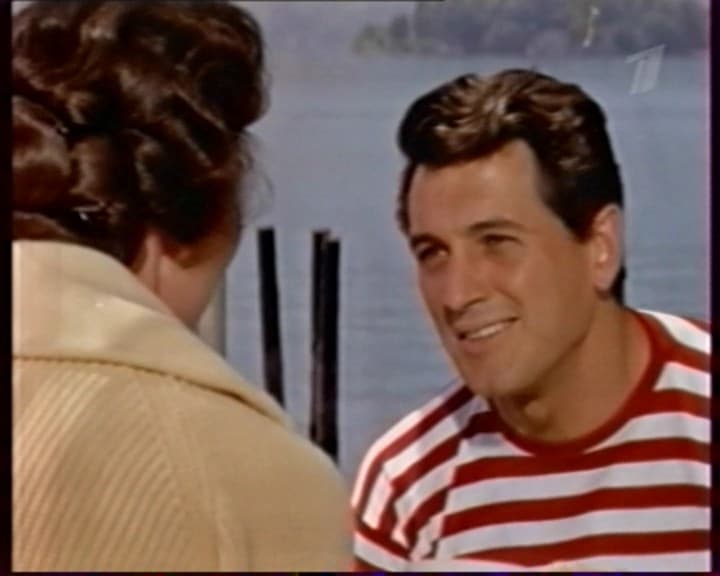

Тюнер продемонстрировал хорошее качество приёма и изображения в аналоговом режиме. Снижение чёткости вследствие используемого метода деинтерлейсинга можно немного компенсировать настройкой соответствующего параметра.

К сожалению, в процессе захвата кадров отключается деинтерлейсинг, поэтому изображения, представленные ниже, получены в режиме декодирования MPEG2-потока.

Проблем с работой Timeshift на звуковых картах семейства Creative Audigy в процессе тестирования замечено не было, однако несколько раз на тестовой системе была замечена рассинхронизация изображения и звука. Остаётся только порадоваться, что в отличие от ситуации с тюнерами E-серии на базе декодеров от Conexant Systems, появления в программе просмотра декодированного потока, избавляющего от этого эффекта, не придётся ждать больше года. К тому же, пользователям с Windows XP может помочь возможность передачи звука посредством кабеля.

Качество звука находится на хорошем уровне.

Присущее декодерам от NXP автоматическое определение стандарта цветности облегчает использование тюнера в мультимедийных оболочках (таких как Windows Media Center), лишённых возможности ручной настройки.

FM-тюнер

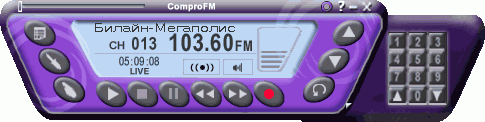

Для работы в FM-режиме используется отдельная программа. Во время запуска TV-приложения при работе Compro FM 2 и, наоборот, работающая программа закрывается автоматически.

В последних версиях увеличился шрифт в названиях радиостанций, появились: переключение каналов при помощи колеса мыши и возможность сворачивания приложения в иконку (требуется предварительное сворачивание в панель задач).

Качество приёма в FM-режиме откровенно разочаровало, даже с учётом использования ручного ввода частоты. Кроме того, возникли вопросы к качеству звука, лишённому полноценной стереобазы (скачать тестовый фрагмент, 468КБ, mp3, 192 кбит/с, 48 кГц).

К счастью, эти проблемы решились заменой рекомендуемой для этой модели версией FM-приложения 2.1.8.2 на 2.1.8.8. После этого приём вышёл на средний уровень, а звук приобрёл более привычное для современных тюнеров качество (скачать тестовый фрагмент, 468КБ, mp3, 192 кбит/с, 48 кГц).

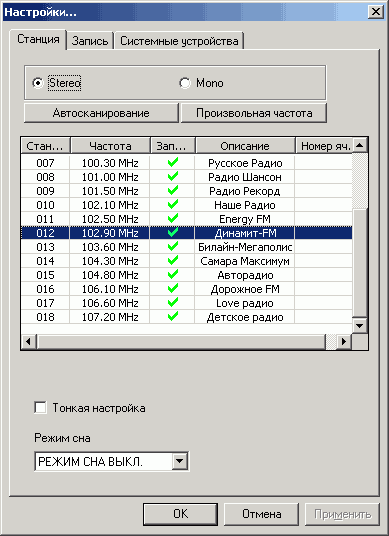

Напомним, что за настройки станций отвечает файл fmchlist.bin, расположенный по адресу Документы пользователяVideoMateComproFM.

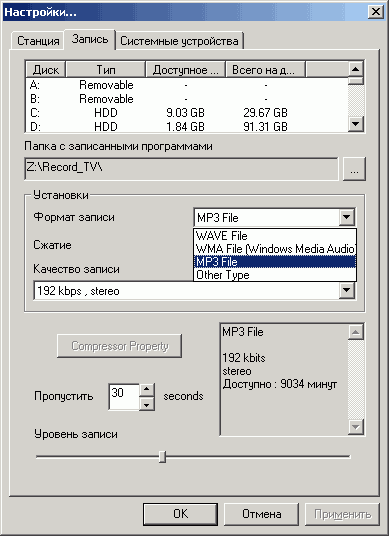

Поддерживается запись в mp3 с максимальным битрейтом 224 кбит/с, при частоте дискретизации 48 кГц.

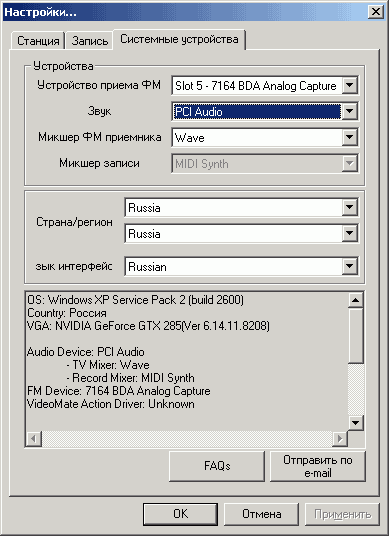

Передача звука по шине требует выбора PCI Audio в качестве звукового устройства.

Пульт ДУ

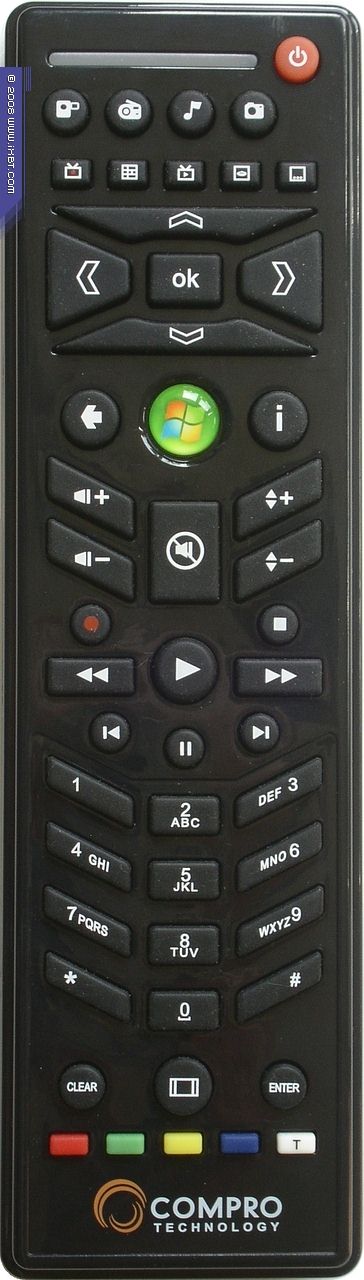

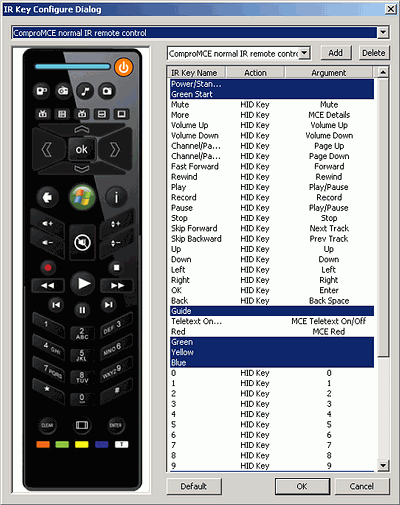

VideoMate E850F комплектуется уже знакомым нам многофункциональным пультом, поддерживающим мультимедийные интерфейсы Windows XP Media Center Edition и Windows Vista. Несмотря на внушительные габариты, пульт работает от двух батареек типоразмера ААА. Внешний ИК-приёмник не используется, датчик пульта подключается непосредственно к тюнеру. Эмуляция HID-режима (Human Interface Device), позволяет использовать пульт для управления сторонними программами. Возможно сохранение нескольких пользовательских конфигураций.

Перед использованием, традиционно советуем внимательно ознакомиться с описанием кнопок в руководстве, информация о вызове штатных приложений для работы с тюнером при помощи немаркированных цветных кнопок или отключении компьютера кнопкой Clear (Power отвечает за спящий режим) может сэкономить немало времени и нервов.

Выводы

Плюсы

  • хорошее качество приёма;
  • хорошее качество изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов;
  • аппаратное сжатие в MPEG1/2/4;
  • аппаратное разделение яркостной и цветностной составляющих сигнала;
  • технология непосредственного управления питанием Compro Power Up Scheduling;
  • захват с источников компонентного сигнала (YCbCr);
  • индивидуальная настройка системы цветности для каждого канала;
  • индивидуальные настройки видео- и аудиопараметров для каждого канала;
  • режим отложенного просмотра Timeshift;
  • многоканальный предварительный просмотр;
  • воспроизведение видео поверх рабочего стола с оригинальным управлением;
  • поддержка некоторых сторонних кодеков при записи в аналоговом режиме;
  • функция непосредственной записи на оптический диск Straight-to-Disc;
  • возможность отключения/перехода в спящий режим после окончания записи;
  • пульт ДУ, совместимый с Windows Media Center;
  • эмуляция HID-режима при работе с пультом ДУ для управления сторонними приложениями;
  • поддержка 32- и 64-разрядных версий Windows Vista.

Минусы

  • проблемы при аппаратном сжатии чересстрочного контента в MPEG4;
  • возможная нестабильность аппаратного сжатия с вероятностью повреждения файлов;
  • возможная рассинхронизация видео и звука;
  • отсутствие в штатном ПО доступа к настройкам шумоподавления кодировщика;
  • постоянно включенная система аппаратного шумоподавления;
  • интерлейсинг при захвате кадров;
  • ограниченные настройки при аппаратном сжатии;
  • проблемы с работой поиска по частоте;
  • небольшое количество поддерживаемых сторонних кодеков;
  • неудовлетворительная работа дополнительных модулей для Windows Vista.

В обзоре VideoMate E600F нам пришлось отметить явное ухудшение динамики решения программных проблем со стороны Compro Technology. Возможно, это обусловлено заметным усложнением аппаратной части, произошедшим за последние годы. Возможно, этому есть другие причины. Тем не менее, выводя на отечественный рынок VideoMate E850F/E900F, компания с размаху наступила ровно на те же грабли, что и с предыдущими моделями E-серии. Потенциально очень качественная и функциональная аппаратная часть, зачастую не имеющая аналогов, сдерживается огромным количеством досадных программных ошибок и недоработок. Даже если отвлечься от индивидуальных проблем каждой модели, чехарда с таблицами каналов, постоянное наличие в каждой версии дистрибутива Compro DTV 4 достаточно объёмных системных библиотек типа Microsoft Visual C++ Redistributable, устанавливаемых без проверки их присутствия в системе, исчезновение удобного программного функционала с обновлением версий (!) и т. д. повышению лояльности потребителей не способствуют.

В результате, пока Compro, путаясь в собственных ногах, тащит за собой хвост раздражённых пользователей, ушлые конкуренты за счёт стабильно работающего ПО обеспечивают себе лидерство в продажах, несмотря на явное отставание в аппаратной части, и предпосылок к радикальному изменению ситуации в обозримом будущем не просматривается.

Что касается рассмотренного в этом обзоре тюнера, то попытка реализации аппаратного сжатия в MPEG4, вопреки рекомендациям производителя чипа, в сочетании с аппаратным разделением яркости и цветности, непосредственным управлением питанием компьютера и многофункциональным пультом ДУ заслуживают награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

P. S.: Те, кто смог дочитать до этого места, могут оценить возможности захвата, потенциально предлагаемые драйвером.

Средняя текущая цена (количество предложений) Compro VideoMate Vista E850F в московской рознице: Н/Д(0)



Выражаем благодарность компании «Compro Technology»
за предоставленный на тестирование тюнер





17 сентября 2009 Г.

PCI-Express TV- FM- Compro VideoMate Vista E850F — MPEG2 MPEG4,

PCI-Express TV- FM- Compro VideoMate Vista E850F

MPEG2 MPEG4,



, - .

, , 2007 , Computex, Compro Technology. « », . , VideoMate Vista E850F 2008 . « » — . , , ( , , ) E900F, ( ), .

, , TV- MPEG1/2, , , . , , Windows Media Center. , . Compro PCI-Express MPEG4 (!). Windows Media Center . «Vista» ( «F» FM-).

, , .

, . , , :

  • ;
  • ;
  • - ;
  • FM-;
  • RCA — mini-jack FM-;
  • F-Connector — IEC;
  • ;
  • ;
  • ;
  • ;
  • 2 CD ;
  • ( ).



Ulead Systems DVD MovieFactory 5 SE VCD, SVCD DVD.

.

170×70 . , , .



, .

- NXP TDA18271. VideoMate E900F, .

DVB-T COFDM (Coded Orthogonal Frequency Division Multiplexing) NXP TDA10048A.

10- SAA7163E/G PCI-Express, , H.263, MPEG-1, MPEG-2 (MP@ML), MPEG-4 (SP, ASP), DivX (V4, V5), XviD, VC-1 (SP, MP, AP), WMV 15 / TS, PS (DVD, SVCD), AVI, MOV, MP4 ASF.

, , MPEG2 MPEG4. Compro . , ( NXP Semiconductors, Philips Semiconductors) , , MPEG2. , MPEG4 , , . , , , .

, , 6ns DDR SDRAM Zentel Electronics Corp., 256 (!). TV-.

VideoMate E850F:

  • ;
  • (PAL/SECAM/NTSC);
  • EIAJ, NICAM A2/Dual-FM;
  • ( 480p);
  • MPEG1/2/4;
  • ;
  • FM-;
  • , , , ;
  • ;
  • ;
  • Timeshift;
  • ;
  • ;
  • «--/--» (Picture-In-Picture, PIP);
  • ;
  • ;
  • ;
  • S3/S4;
  • VCD/DVD Straight-to-Disc;
  • Windows Media Center;
  • Vista Gadget Tool Windows Vista;
  • Windows XP/MCE 2005/Vista x86/Vista x64.

Compro Power Up Scheduling - . PCI/PCI-Express BIOS. Power , — .

  • Intel Core 2 Quad Q6600;
  • EVGA nForce 790i Ultra SLI;
  • 8 (4×2048 DDR3 PC12800 Patriot);
  • NVIDIA GeForce GTX 285;
  • Creative Sound Blaster Audigy 2ZS;
  • 1 Hitachi (HDT721010SLA360);
  • 500 Samsung (HD502IJ);
  • 320 Hitachi (HDT725032VLA360);
  • 250 WDC (WD2500JS-40MVB1);
  • DVD ReWriter BENQ DW1640;
  • DVD ReWriter Pioneer DVR-216D;
  • Silver Power SP-S850 (850 );
  • Windows XP Professional (SP2) ENG Windows Vista Ultimate SP2 (32- 64- ) RUS.



1 49.75 79.5 () SECAM D/K
3 77.25 82.3 () SECAM D/K
RenTV 6 175.75 68.0 () SECAM D/K
7 183.25 85.4 () SECAM D/K
9 199.25 87.2 () SECAM D/K
11 215.25 56.5 () SECAM D/K
21 471.25 59.5 () SECAM D/K
5 23 487.25 62.5 () SECAM D/K
25 503.25 76.7 () SECAM D/K
27 519.25 66.2 () SECAM D/K
35 583.25 63.2 () SECAM D/K
3 37 599.25 62.2 () SECAM D/K
47 679.25 59.2 () SECAM D/K
50 703.25 63.0 () SECAM D/K


IEC-. FM- RCA (Female), mini-jack 3,5 . RCA FM-, . - .

miniDIN 9-pin — 3 RCA ( ) + S-Video + RCA ( ) + mini-jack 3,5 female ().

, VideoMate E850F , , , Windows XP.

, , () ().

.

: 7.4.2.4 7.4.2.44, ComproDTV 4.2.8.410, ComproFM 2.1.8.2 2.1.8.8. 4.52, .

Sound, video and game controllers , VideoMate SAA716X AvStream Video Capture.

.

ComproDTV 4 - , , , . , ,

DVB-T .

. , .

, , VPID (Video Program Identification) APID (Audio Program Identification), . / .

- NXP , , VideoMate E850 . , 199,25 , 9 , . FreqEdit, . 7.ccf, Program Files\VideoMate\ComproDTV 4\table, ( , ). , , .

, ( ) (!), .

, , (0.05, 0.1, 0.25, 0.5 1 ), 300 . , , -, , .

(Pack all Channels , ) .

( ) : , , , , , , , , , . , , . . .

— 7 .

, , /. ( MPEG2, ) / , / ( Video Mixing Renderer) ( 2 30 ).

, .

( — , — ).

, , .

MPEG4 : MPEG2 MainConcept, — MPEG1/MPEG2, — MPEG4.

MPEG2 4 (PAL DVD, PAL PC MPEG2, PAL VCD PAL 1/4 DVD) . MPEG2 PAL SVCD. , , . , ( ) , ( , 200 /c 10 /), ( 64 384 /) (44.1 48 ).

MPEG4 — . MPEG2, :

  • PAL DVD — 720×576, 3 /;
  • PAL PC MPEG2 — 640×480, 3 /;
  • PAL SVCD — 480×576, 2 /;
  • PAL 1/4 DVD — 352×288, 1.8 /;
  • PAL VCD — 352×288, 1.2 /.

, , . DivX XviD ( «») .

, MPEG4-. -, — 352×288. -, . , -, , -, — MPEG4- FFDShow .

(720×576, 3 /, 8 ):

, , . MPEG2 , , 1 , , 10 . , , MPEG MBS scanner Womble MPEG Video Wizard Add segment files to the Clips of the Project manager Add segment files to the Timeline . , MPEG4 , (46,2 ).

, ( ), . , , , MJPEG, Huffyuv . .

- , Compro , . , , , .

, . .

— . - , , , «», , . , , .

Timeshift ( MPEG2 ) , - , , , .

, , , (bmp jpeg) (12 16 ). .

VideoMate Vista E600F ( SmartZoom), . , ComproDTV , . Original Default, 4:3 , . . , , , (!), .

.

Compro «--». , / .

( ) , , . . , , .

, .

. .

( Straight-to-Disc), Ulead Straight-to-Disc-SDK, ComproDTV 4.

ComproDTV 4 Vista Gadget Tool Windows Vista, . , .

— , .

Vista Gadget Tool Vista x64, , Service Pack 2.

, VideoMate U2800F, . ( Vista Gadget ).

, Windows Vista, Compro Add-In, Windows Media Center. , Compro. VideoMate E850F .

Compro Power Up Scheduling . : . ( 5 ).

. .

, , , , MPEG2-.

Timeshift Creative Audigy , . , E- Conexant Systems, , , . , Windows XP .

.

NXP ( Windows Media Center), .

FM-

FM- . TV- Compro FM 2 , , .

, : ( ).

FM- , . , , ( , 468, mp3, 192 /, 48 ).

, FM- 2.1.8.2 2.1.8.8. , ( , 468, mp3, 192 /, 48 ).

, fmchlist.bin, \VideoMate\ComproFM.

mp3 224 /, 48 .

PCI Audio .

VideoMate E850F , Windows XP Media Center Edition Windows Vista. , . - , . HID- (Human Interface Device), . .

, , Clear (Power ) .

  • ;
  • ;
  • - ;
  • MPEG1/2/4;
  • ;
  • Compro Power Up Scheduling;
  • (YCbCr);
  • ;
  • - ;
  • Timeshift;
  • ;
  • ;
  • ;
  • Straight-to-Disc;
  • / ;
  • , Windows Media Center;
  • HID- ;
  • 32- 64- Windows Vista.

  • MPEG4;
  • ;
  • ;
  • ;
  • ;
  • ;
  • ;
  • ;
  • ;
  • Windows Vista.

VideoMate E600F Compro Technology. , , . , . , VideoMate E850F/E900F, , E-. , , . , , Compro DTV 4 Microsoft Visual C++ Redistributable, , (!) . . .

, Compro, , , , , .

, MPEG4, , , .

Original Design -

P. S.: , , , .

( ) Compro VideoMate Vista E850F :
