TV- и FM-тюнер Compro VideoMate Vista E600F


PCI-Express, аппаратное сжатие в MPEG2 и совместимый с Windows Media Center пульт ДУ



Фикс поглючен! Тьфу, глюк зафиксен!
Неизвестный автор

Впервые появившаяся в Windows XP Media Center Edition (MCE) мультимедийная оболочка от Microsoft оказалась достаточно удачным решением для того, чтобы после ряда усовершенствований перекочевать в Windows Vista в качестве неотъемлемой части версий Home Premium и Ultimate. Обеспечение полной совместимости требовало соблюдения двух требований — вывода MPEG2-потока в аналоговом режиме и возможности дистанционного управления функциями Windows Media Center. Рост производительности ЦП позволил заменить аппаратные MPEG2-кодеры программными эмуляторами ценой снижения качества сжатия, но замены совместимым пультам дистанционного управления по понятным причинам не нашлось.

Устройство, о котором пойдёт речь в этой статье, может похвастаться полным соответствием вышеуказанным требованиям, в наличии как аппаратный кодировщик, так и совместимый пульт. Наличие последнего в комплекте поставки тайваньская компания Compro Technology выделяет индексом «Vista» в названии модели. Этот материал продолжает знакомство с тюнерами этой серии, начатое обзорами VideoMate Vista U2800F и VideoMate Vista T500F, одновременно представляя нашим читателям упрощённую версию VideoMate E800.

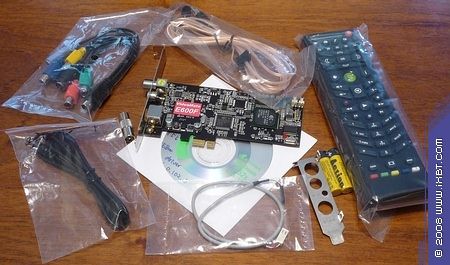

Комплект поставки

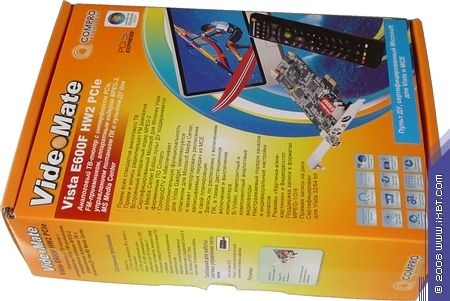

Вариации на тему оранжевого, сменившие фирменное сочетание белого, синего и оранжевого цветов в новом оформлении коробок, стали новой визитной карточкой коробок с продуктами компании.

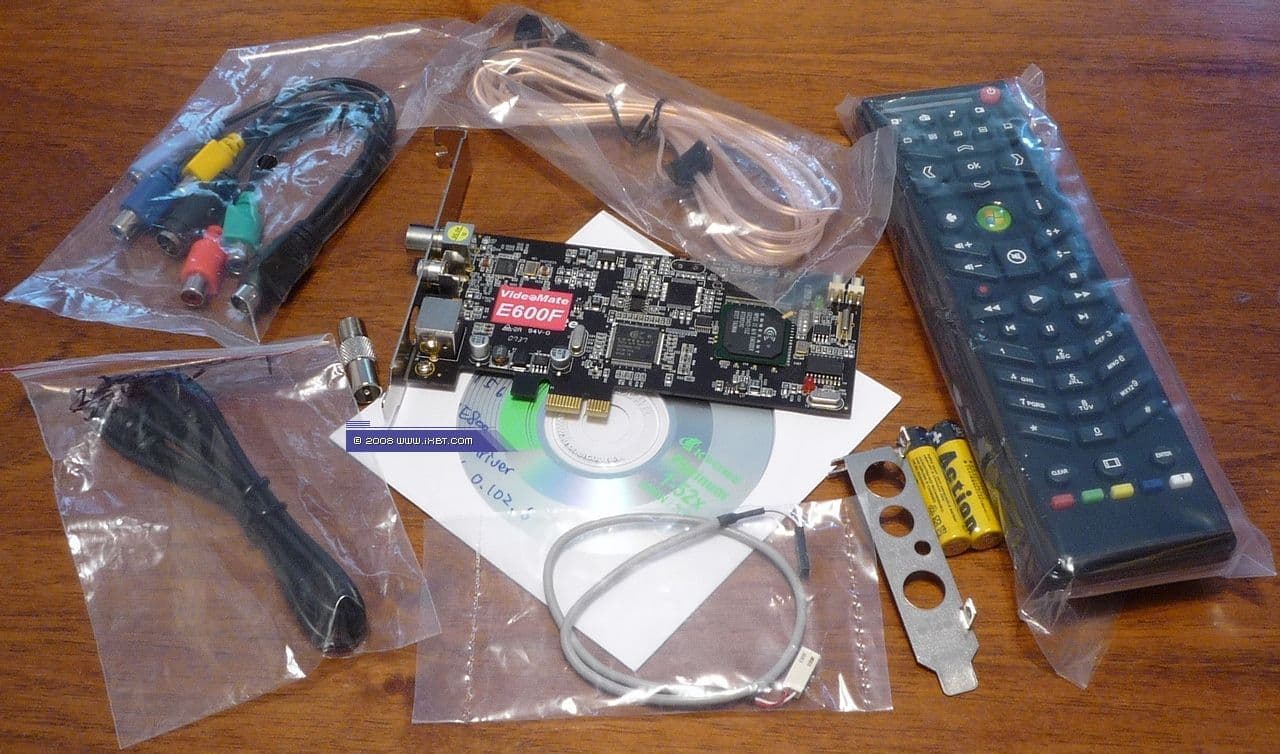

Комплект поставки обеспечивает пользователя всем необходимым, в коробке находятся:

  • Тюнер
  • Пульт ДУ
  • FM-антенна
  • Переходник для подключения антенны F-Connector — IEC
  • Кабель для подключения к разъему питания материнской платы
  • Кабель для подключения к дополнительному разъёму звуковой карты
  • Переходник для подключения внешних источников
  • Планка для установки в низкопрофильные корпуса
  • 2 CD с драйверами и программным обеспечением
  • Руководство пользователя (на русском языке)

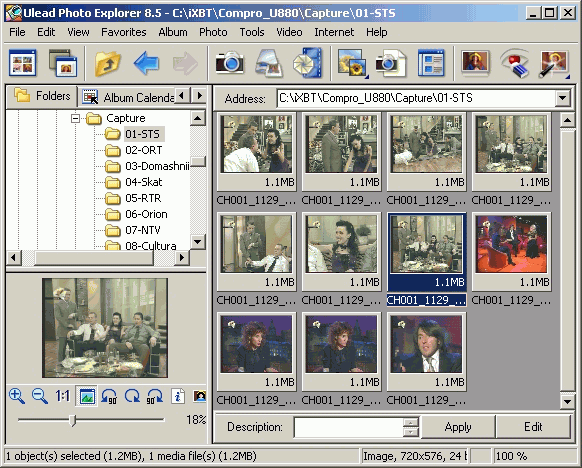

Дополнительное ПО представлено Ulead Photo Explorer 8.5 SE от Ulead Systems

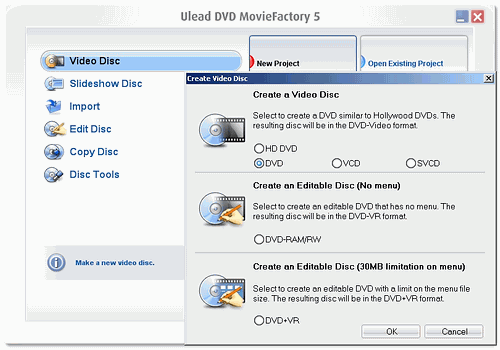

и Ulead DVD MovieFactory 5 SE для создания собственных VCD, SVCD или DVD.

Серийные номера программ указаны на конвертах с дисками.

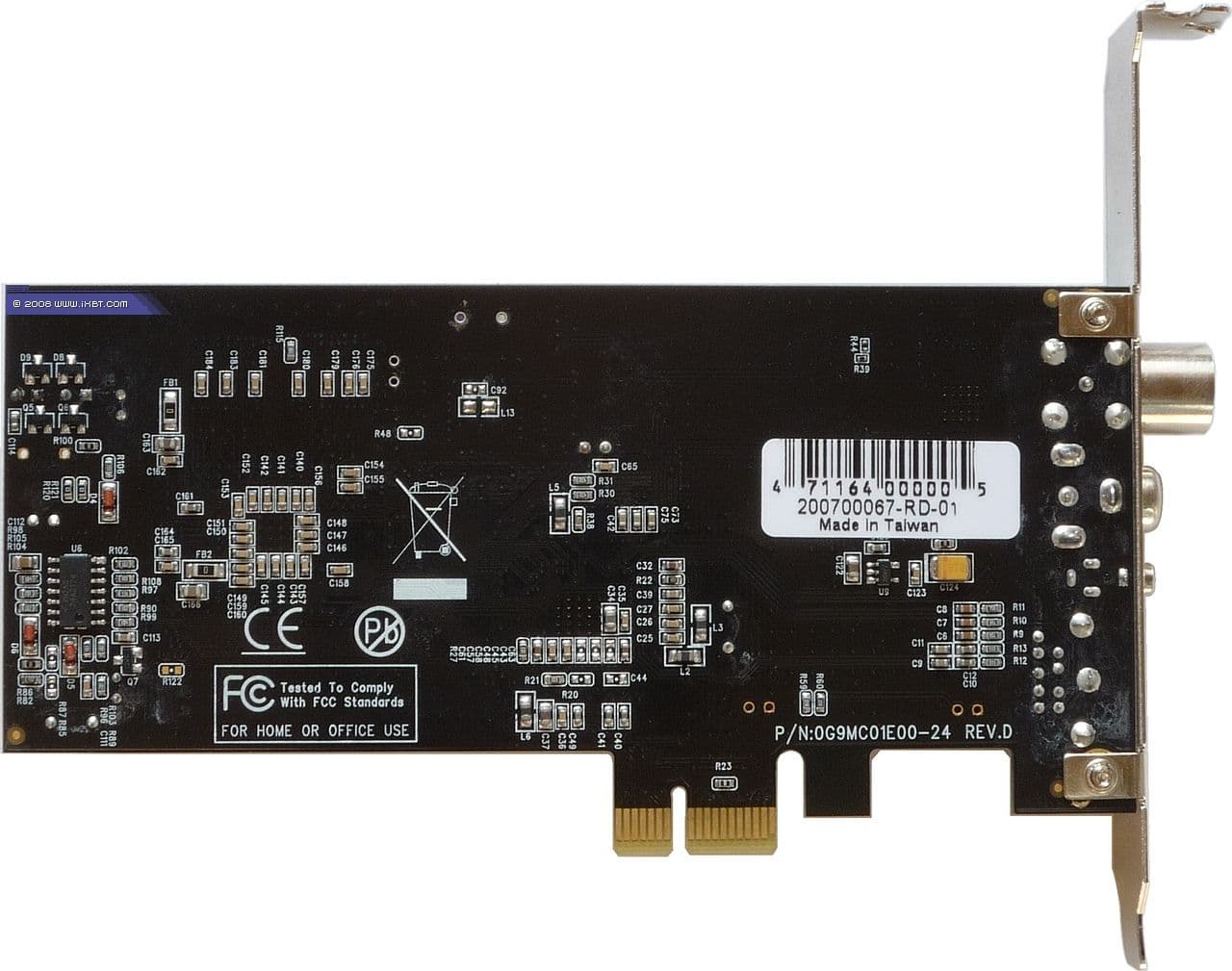

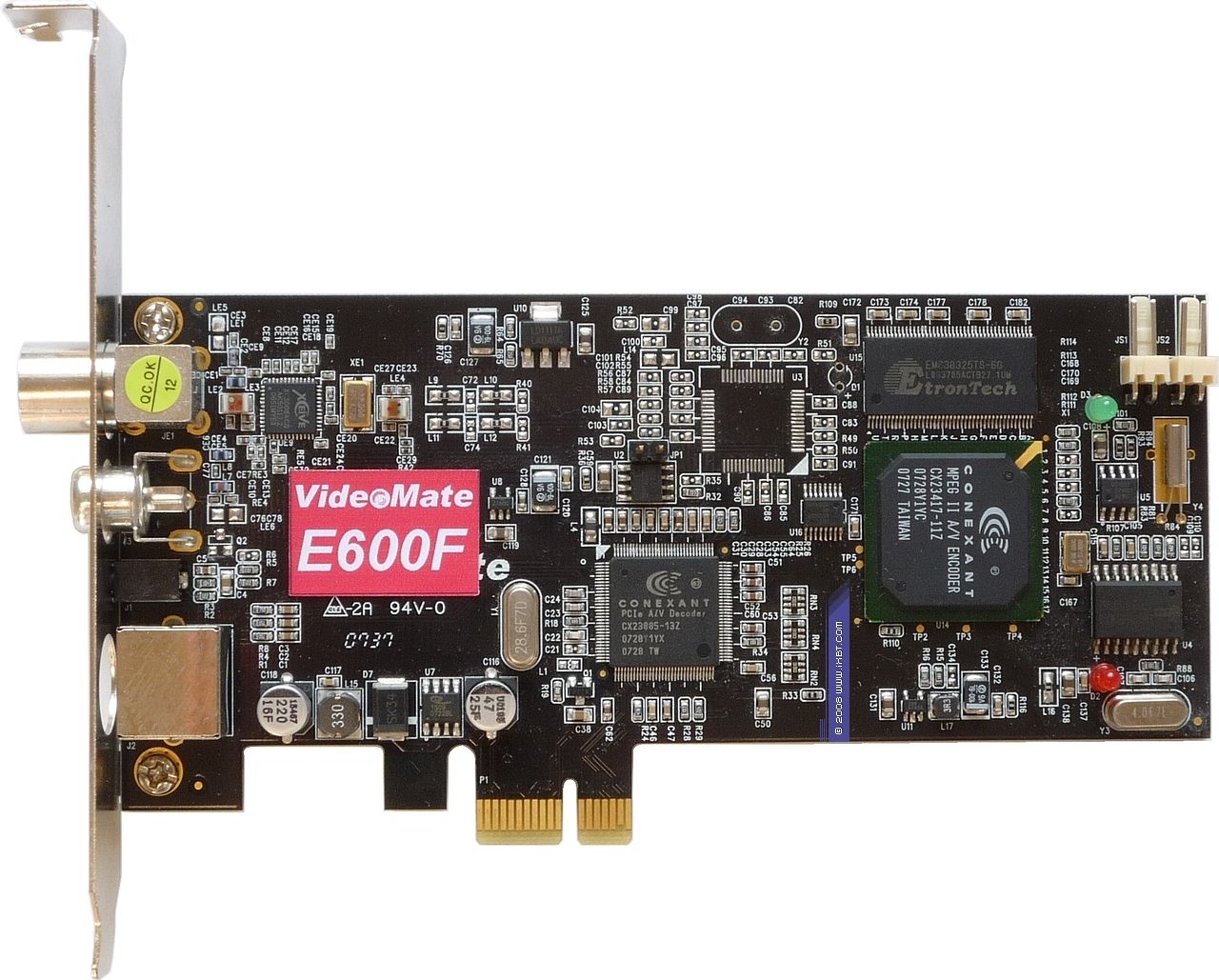

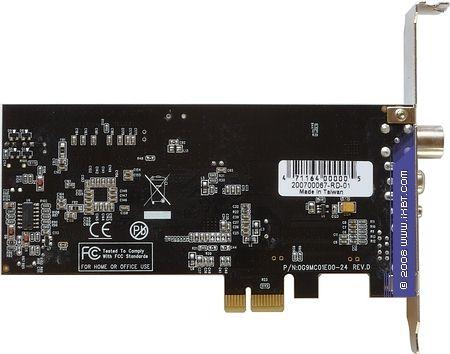

Конструкция и спецификации

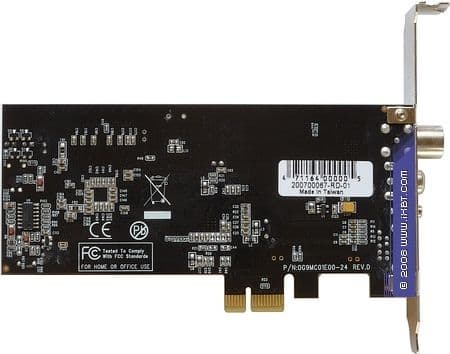

E600F получен из E800 банальным удалением микросхемы COFDM демодулятора,отвечающего за поддержку DVB-T у старшей модели. Размеры E800 составляют 140×70 мм. Низкопрофильный дизайн в сочетании с соответствующей планкой в комплекте позволяет без проблем использовать устройство в компактных корпусах.



К нам попал экземпляр, оснащённый гибридным ВЧ-блоком Xceive XC3008ACQ, отличающийся от популярного XC3028ACQ большим энергопотреблением (1.5W против 1.2W), на приёме каналов эта разница обычно не сказывается. Однако, как показывает практика, нельзя исключать появления в продаже тюнеров с XC3028.

10-битный АЦП Conexant CX23885 наряду с поддержкой PCI-Express обеспечивает работу с компонентным сигналом и поддержку аудиоформата Trivox (три звуковых дорожки), на момент тестирования в штатном ПО не реализованную (возможно, по причине слабого распространения формата). Чип имеет ревизию 13Z, рассчитанную на PCI-Express 1.0a и 1.1, впрочем, использование 14Z с поддержкой PCI-Express 2.0 в этом случае явно избыточно.

На тюнере установлен MPEG1/2 кодировщик Conexant CX23417-11Z, представляющий собой модификацию популярного CX23416 без лишнего в нашем случае моста PCI. Буфер, необходимый для его работы, реализован при помощи модуля 6ns памяти производства Etron Technology, Inc. ёмкостью 8 МБ.

Отсутствие у кодировщика интерфейсного блока сближает компоновку тюнера (эталонный дизайн имеет кодовое имя Sonora) с эталонным PCI-дизайном Blackbird и его производными. Напомним, что такой подход позволяет выводить несжатый поток без участия MPEG1/2-компрессора. В отличие от схемы, предусматривающей использование кодировщика в качестве моста, это решение имеет как свои преимущества (лучшая совместимость, возможность одновременной работы с записываемым и несжатым потоками, в некоторых случаях меньшая загрузка центрального процессора), так и недостатки (невозможность дополнительной обработки средствами кодера вне записи, в частности, отсутствие аппаратного шумоподавления при просмотре).

Спецификации VideoMate E600:

  • Поддержка эфирного и кабельного телевидения
  • Поддержка всех стандартов телевизионного аналогового вещания (PAL/SECAM/NTSC)
  • Поддержка декодирования стереозвука в форматах EIAJ, NICAM и A2/Dual-FM
  • Поддержка компонентного видеовхода 480i/576i
  • Аппаратное сжатие в MPEG1/2
  • Технология непосредственного управления питанием компьютера
  • FM стерео
  • Индивидуальная настройка яркости, оттенка, насыщенности, контраста и чёткости для каждого канала
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Настройка расположения каналов в списке
  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр
  • Вывод изображения на рабочий стол
  • Режим «Картинка-в-картинке/Картинка-вне-картинки» (Picture-In-Picture, PIP)
  • Захват кадров
  • Разделение на файлы заданного размера при записи
  • Планировщик записи
  • Поддержка энергосберегающих режимов S3/S4
  • Функция непосредственной записи на VCD/DVD Straight-to-Disc
  • Интеграция с планировщиком Windows Media Center
  • Vista Gadget Tool для боковой панели Windows Vista
  • Поддержка Windows XP/MCE 2005/Vista x86/Vista x64

Фирменная технология Compro Power Up Scheduling позволяет тюнеру управлять включением-выключением компьютера напрямую. Большинство современных системных плат позволяют ограничиться разрешением включения компьютера от PCI/PCI-Express устройства в настройках BIOS, но для подстраховки можно использовать подключение коннектора кнопки Power к тюнеру, а соответствующего разъёма на тюнере — к системной плате.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce GTX 260
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жёсткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жёсткий диск 320 ГБ Hitachi (*VLA360)
  • Жёсткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K


Подключение

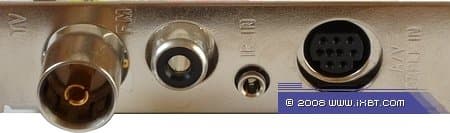

Телевизионная антенна подключается к стандартному IEC разъёму. Для подключения FM-антенны используется разъем RCA (Female), такое решение характерно для последних низкопрофильных внутренних тюнеров компании.

Коммутация внешних устройств организована при помощи переходника miniDIN 9-pin — S-Video + RCA (композитный видеовход) + mini-jack 3,5 мм female (аудиовход).

Максимальное разрешение при захвате с источников компонентного сигнала (YCbCr) составляет 720×576.

Передача звука осуществляется только посредством интерфейса, дополнительных аудиовыходов не предусмотрено.

Отсутствие поддержки DVB-T стало причиной исчезновения одного из трёх светодиодов, имеющихся у E800. Два оставшихся сигнализируют о подаче питания (зелёный) и работе с пультом ДУ (красный).

Настройка

Установочный диск имеет одноуровневое меню с возможностью выбора основных и дополнительных компонентов. Прямая запись на оптический диск использует соответствующий модуль программы Ulead DVD MovieFactory, однако установка последней перестала быть обязательной, Ulead Straight-to-Disc-SDK входит в дистрибутив штатной программы ComproDTV 4.

При тестировании использовались драйвер версии 6.0.107.5, программа ComproDTV версий 4.2.4.9 и 4.2.7.1 и программа ComproFM версии 2.1.8.2.

После установки в разделе Sound, video and game controllers диспетчера устройств можно обнаружить VideoMate CX2388x AVS Video Capture.

В системный трей помещаются иконки планировщика и резидентной программы для работы с пультом ДУ.

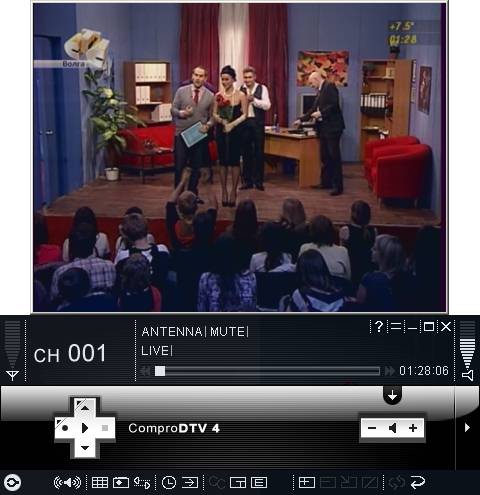

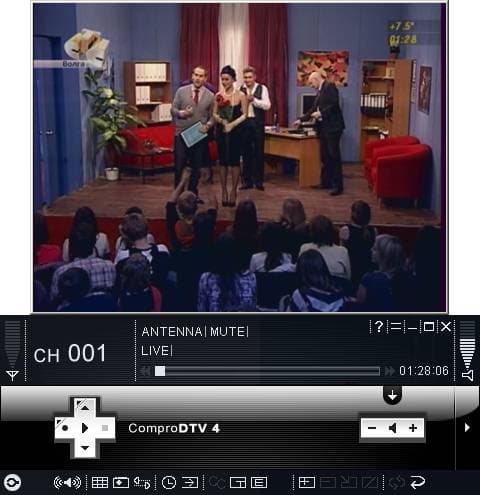

Последние версии программы ComproDTV 4 унаследовали от предыдущих радикальное чёрно-белое оформление интерфейса, однако дизайн претерпел некоторые изменения. Их можно было бы назвать косметическими, если бы не заметное увеличение размеров панели, что представляется достаточно спорным решением.

Скорость и точность поиска ВЧ-блоков от Xceive в очередной раз подтвердилась полным совпадением найденных каналов с реально существующими. Точнее, почти полным совпадением, так как исчезнувшая в последних версиях ПО из встроенной таблицы частота 199.25 МГц, соответствующая 9 эфирному каналу до сих пор не вернулась в список. Опытным пользователям поможет фирменная утилита FreqEdit, предназначенная для редактирования таблиц каналов, остальные могут заменить файл 7.ccf, расположенный в Program Files\VideoMate\ComproDTV 4\table на файл от предыдущих версий (эту операцию следует производить до сканирования, иначе придётся запустить поиск повторно), однако многомесячное отсутствие реакции на эту ошибку чести программистам Compro Technology явно не делает.

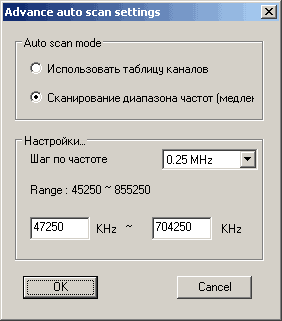

На ожидании минимально адекватной работы поиска по частоте (чекбокс Расширенное автосканирование), видимо, придётся поставить крест. До сих пор при его использовании в список помещаются все частоты с интервалом, соответствующим шагу поиска (0.05, 0.1, 0.25, 0.5 и 1 МГц), умещающиеся в пределах максимально доступных 300 каналов. При этом те каналы, которые, всё-таки, попадают в список, могут существовать в нескольких экземплярах подряд. Сотрудники компании объясняют это предназначением такого поиска для неких особых обстоятельств вещания (!), но эта формулировка, вряд ли, способна оправдать полную его бесполезность в текущем виде.

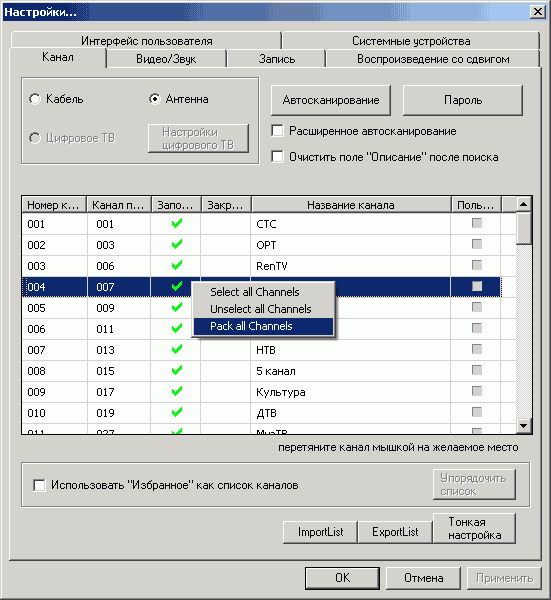

К сортировке каналов при помощи перетаскивания их с зажатой левой кнопкой мыши и недавно появившейся возможности их группировки (Pack all Channels в контекстном меню, вызываемом правой кнопкой) добавились импорт и экспорт каналов в файл.

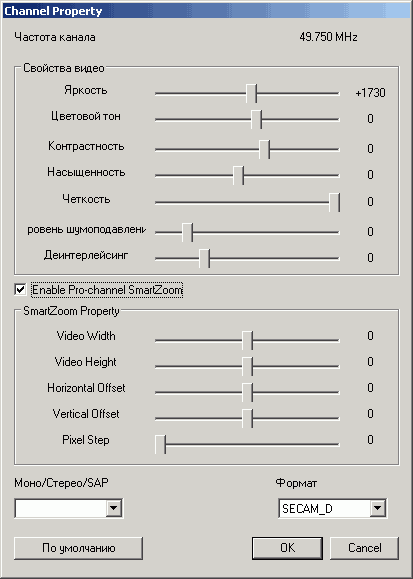

Список индивидуальных настроек (кнопка Пользовательские настройки в столбце справа от названий каналов) для каждого канала включает в себя яркость, цветовой тон, контраст, насыщенность, чёткость, стандарт цветности, формат звука, шумоподавление, деинтерлейсинг и настройку масштабирования, позволяющую избежать краевых артефактов при просмотре. Ползунок, регулирующий степень шумоподавления, отвечает за работу программного алгоритма, выделяющегося среди конкурирующих решений хорошей эффективностью. Большой диапазон индивидуальной настройки деинтерлейсинга является фикцией, заметными можно назвать только отличия между работающим деинтерлейсингом при любой позиции ползунка и его полным отключением.

Новинкой стало появление здесь же настроек позиционирования изображения (функция SmartZoom), включающих наряду с имеющимся у некоторых производителей вертикальным и горизонтальным смещением уникальную возможность независимой регулировки вертикального и горизонтального размера.

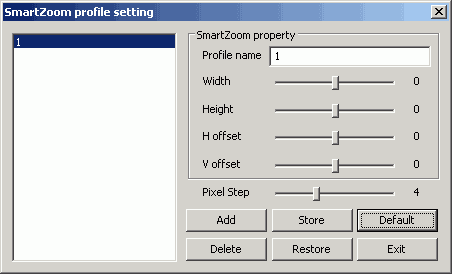

Общие настройки SmartZoom с возможностью сохранения пользовательских профилей доступны в контекстном меню программы.

Увы, индивидуальные настройки, не сохраняются при экспорте/импорте списка. Впрочем, определённой компенсацией можно назвать присутствие после удаления программы отвечающих за это файлов в папке Документы пользователя\VideoMate\ComproDTV.

В наличии семь фиксированных пользовательских списков избранных каналов без возможности редактирования их названий.

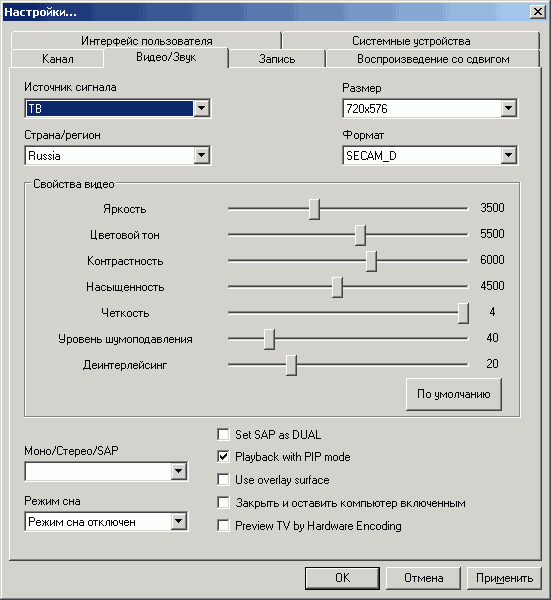

Общие настройки изображения и звука, относительно которых изменяются индивидуальные, находятся в разделе Видео/Звук. Здесь же можно найти включение/отключение режима воспроизведения видеофайлов в отдельном окне, включение/отключение оверлейной поверхности (при отключении используется Video Mixing Renderer) и таймер сна (до 2 часов с интервалом 30 минут).

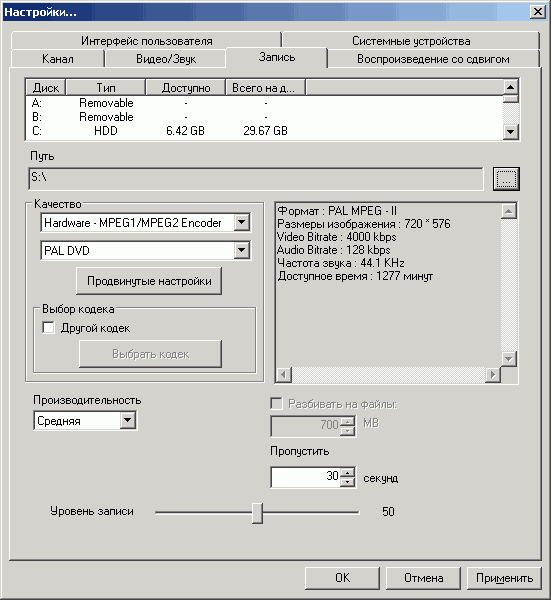

Доступно два варианты сжатия в MPEG2 — программное (SW Encode) с использованием кодека от MainConcept и аппаратное (HW Encode). При программной записи доступны 4 предустановленных профиля (PAL DVD, PAL 1/4 DVD, PAL VCD и PAL 1/2 DVD), при использовании аппаратного кодировщика их на один меньше (PAL 1/2 DVD, PAL DVD и PAL VCD).

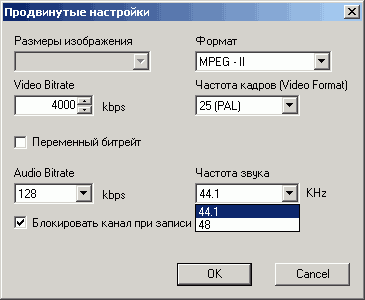

Пользовательские настройки организованы не самым удобным образом, для установки разрешения необходимо выбрать один из стандартных профилей, после чего путём обращения к дополнительным настройкам (кнопка Продвинутые настройки) изменить частоту кадров, видеобитрейт (постоянный и переменный), аудиобитрейт (от 64 до 384 кбит/с) и частоту дискретизации (44.1 и 48 кГц).

При аппаратном сжатии максимально доступным значением видеобитрейта является 10 Мбит/с. Выбор разрешения при записи ограничен тремя имеющимися профилями, поэтому сжатие в MPEG1 в штатном ПО недоступно. Отсутствие каких-либо настроек эффективной системы аппаратного шумоподавления, имеющейся в кодировщике мы уже упоминали в обзоре VideoMate E800. К сожалению, пользовательская регулировка аппаратного шумоподавления при записи и при использовании режима Timeshift (компоновка тюнера не позволяет использовать её при просмотре), доступная в продуктах конкурентов, планами производителя не предусмотрена.

Поддерживается запись со сторонними кодеками, установленными в системе (чекбокс Другой кодек), при этом доступны дополнительные настройки. Отметим, что совместимость со всеми существующими кодеками не гарантируется, в частности, отсутствует поддержка MJPEG, Huffyuv и т. д.

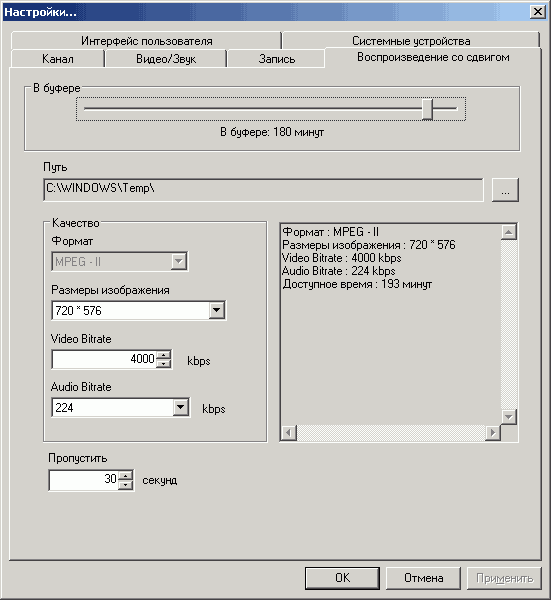

Настройки параметров отложенного просмотра Timeshift (сжатие в MPEG2 осуществляется силами CX23417) допускают выбор разрешения, аудио- и видеобитрейта, максимальное время буфера, исходя из доступного места на жёстком диске, и интервал пропуска при перемотке.

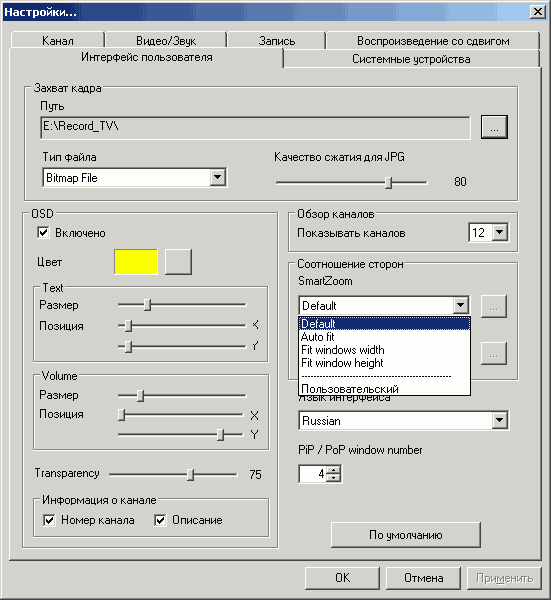

В разделе настроек пользовательского интерфейса можно изменить размер, цвет и расположение экранного меню, настроить масштабирование, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра (12 или 16 каналов). Изменились настройки соотношения сторон.

Кроме добавления 1.85:1 и 2.35:1 к 4:3 и 16:9 и вышеупомянутого SmartZoom, обеспечивающего не только пользовательские настройки, но и выравнивание изображение по ширине и высоте, в контекстном меню появилась возможность плавной настройки соотношения.

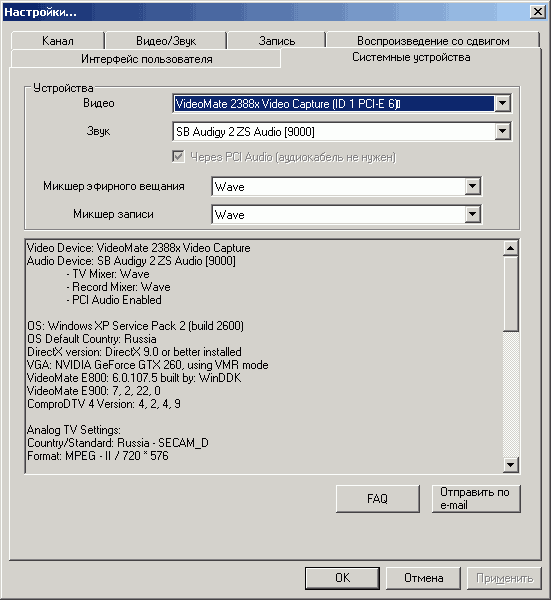

Микшеры воспроизведения и записи выбираются в разделе Системные устройства.

Дополнительные возможности

При наличии в системе ещё одного тюнера от Compro поддерживается полноценный режим «картинка-в-картинке». При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра.

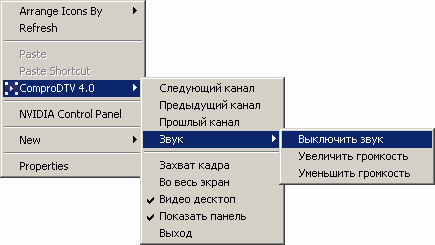

В режиме вывода видеоизображения на поверхность рабочего стола (требует включения оверлейной поверхности в настройках) в системное контекстное меню добавляется соответствующий пункт, что позволяет обойтись без панели управления, значка в системном трее и т. д. Реализована и совместная работа с многоканальным просмотром, при которой один поток выводится на рабочий стол, а остальные отображаются в оконном режиме.

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

Имеется галерея захваченных кадров, без принудительного сохранения временные файлы удаляются.

Как уже говорилось выше, поддерживается захват непосредственно на оптический диск (функция Straight-to-Disc).

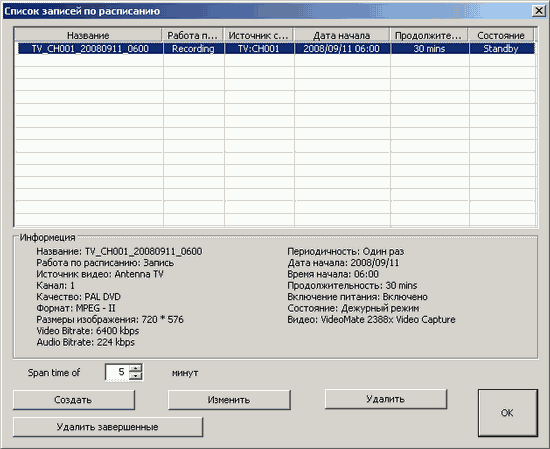

Благодаря технологии Compro Power Up Scheduling планировщик поддерживает включение компьютера с автоматическим входом в систему. Не забыты: выключение компьютера и переход в ждущий режим. Время от включения до выполнения запланированного задания также настраивается (по умолчанию пять минут).

Качество

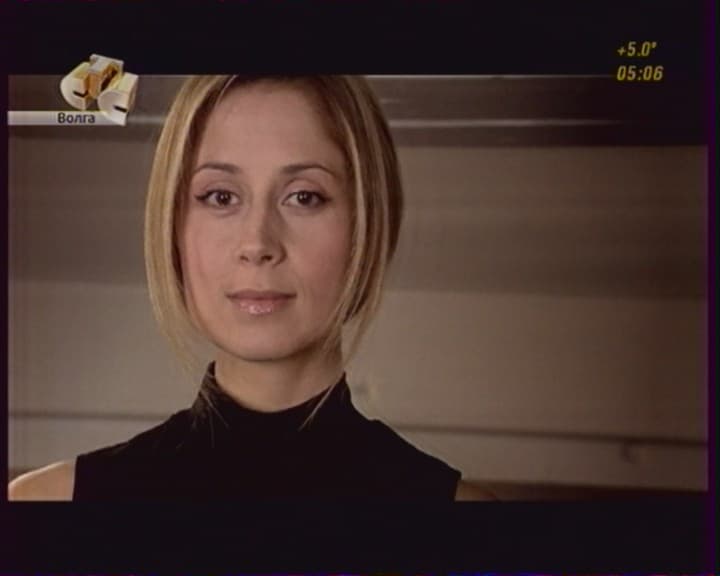

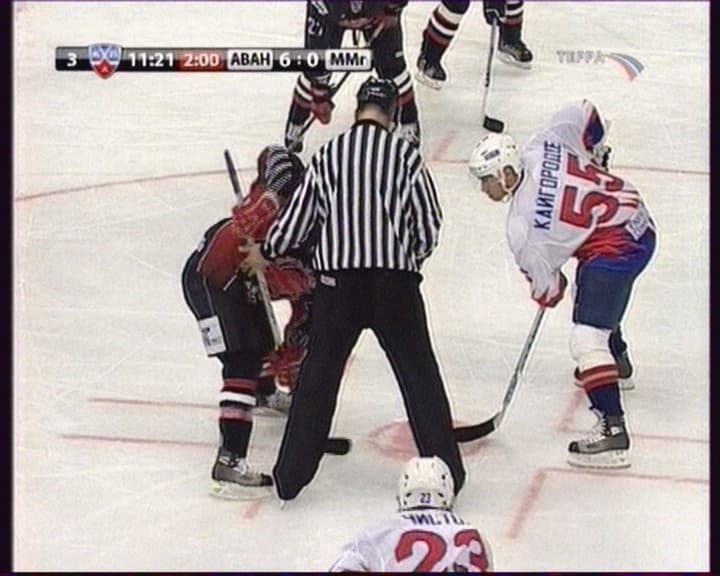

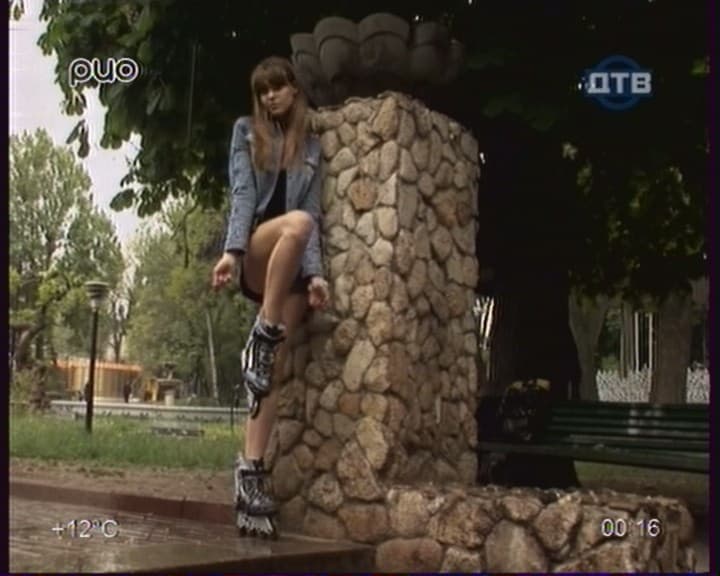

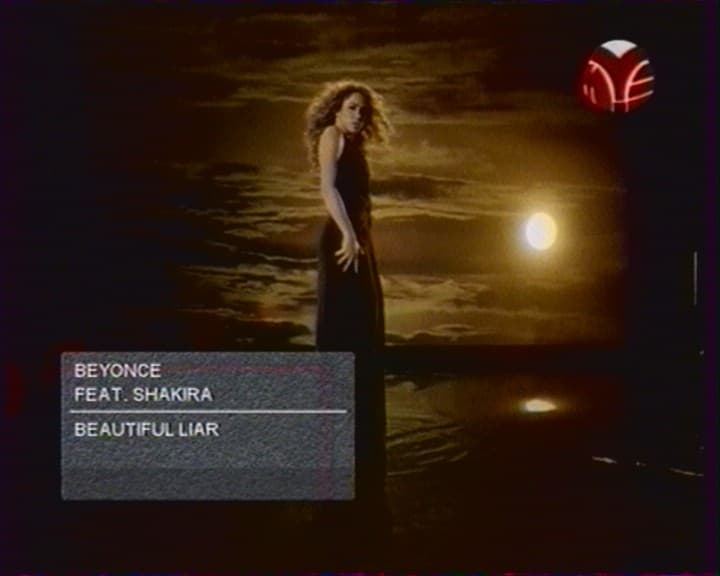

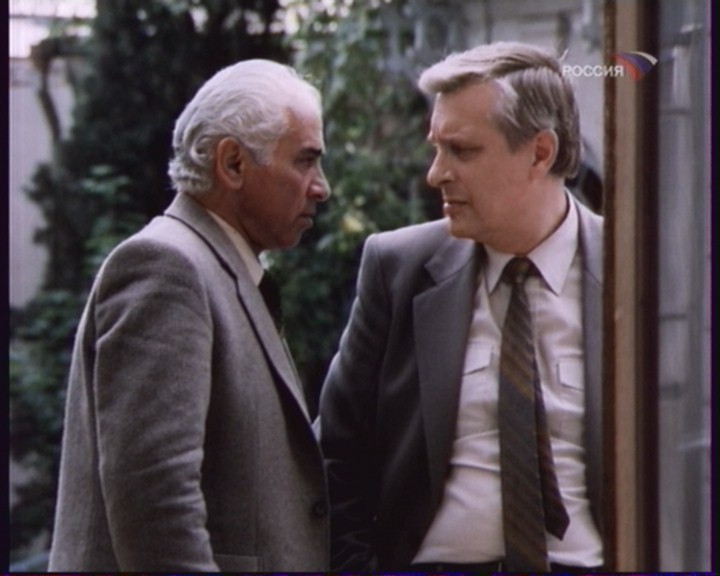

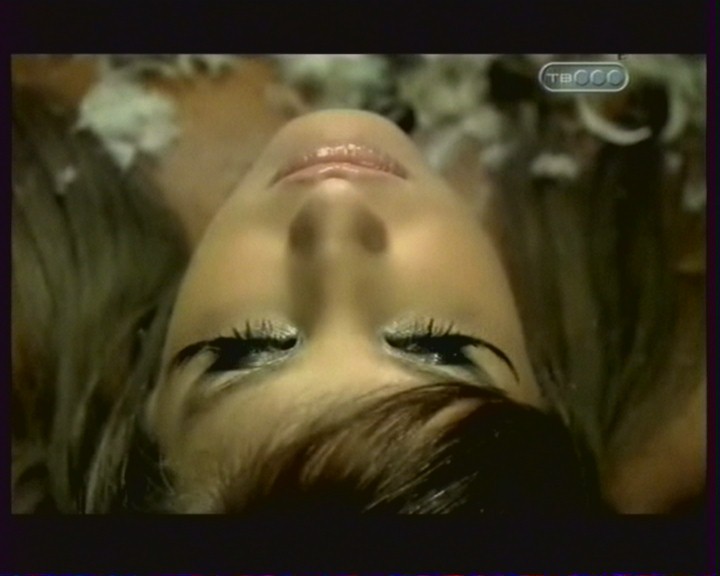

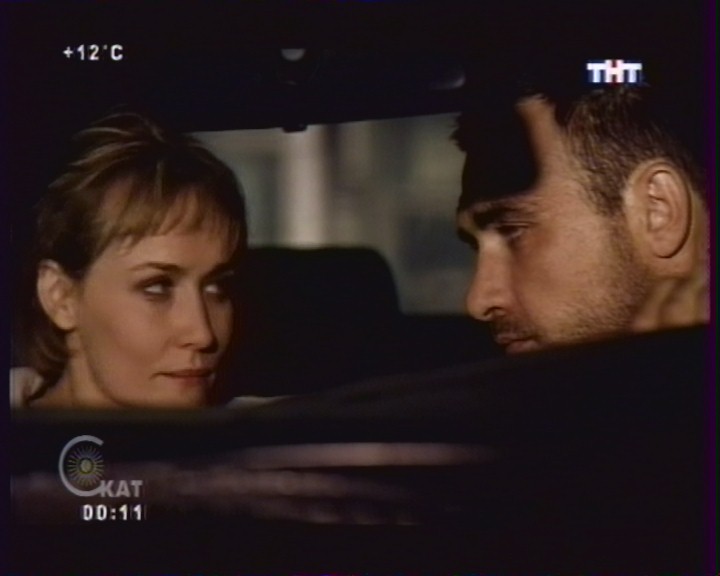

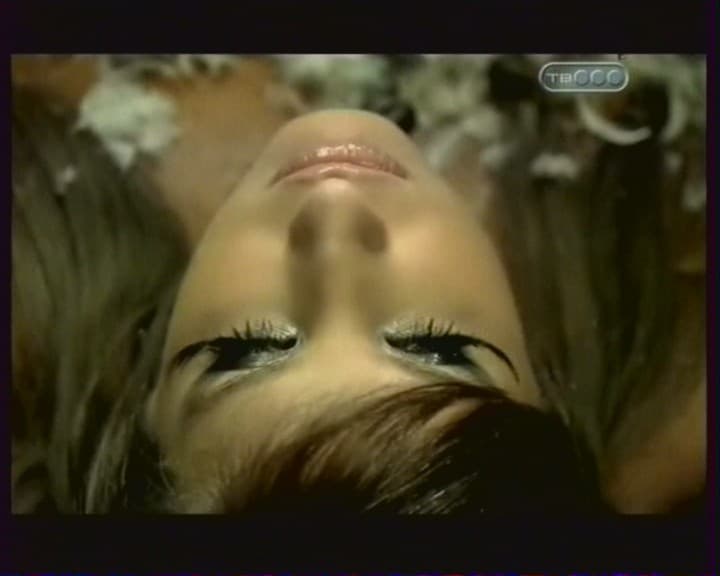

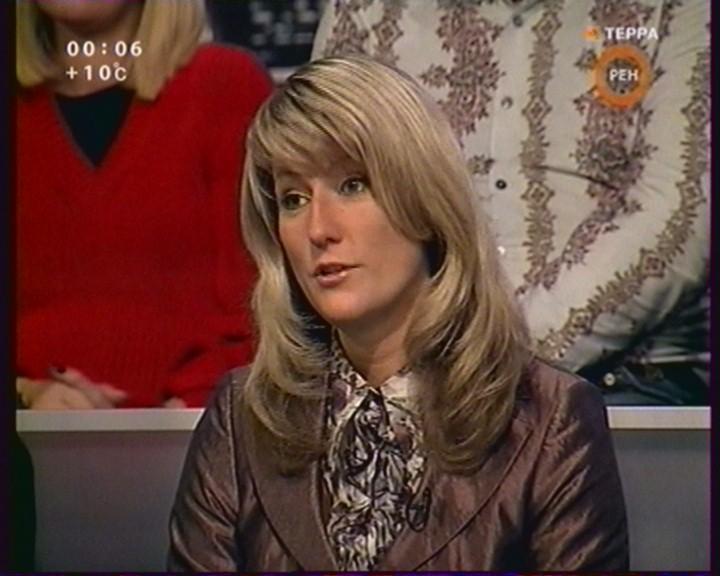

Как и старшая модель, тюнер демонстрирует хорошее качество изображения в аналоговом режиме, характерное для последнего поколения АЦП от Conexant. Снижение чёткости вследствие используемого алгоритма деинтерлейсинга можно немного компенсировать настройкой соответствующего параметра. Отметим результативность используемого метода программного шумоподавления.

Проблем с работой Timeshift на звуковых картах семейства Creative Audigy в процессе тестирования замечено не было.

Качество звука находится на хорошем уровне.

CX23885 унаследовал от CX2584x ошибки синхронизации при захвате с видеокассет (в основном, это касается неоднократно перезаписанных носителей), записанных на некоторых видеокамерах/видеомагнитофонах, преимущественно производства SONY. В настоящее время эта проблема практически полностью решена только у тюнеров от GOTVIEW, однако в последних драйверах для E600/E650/E800 заявлена её минимизация. К сожалению, подтвердить или опровергнуть это не представляется возможным в силу отсутствия такого сочетания оборудования и носителя в нашей лаборатории.

Поддержка Windows Vista

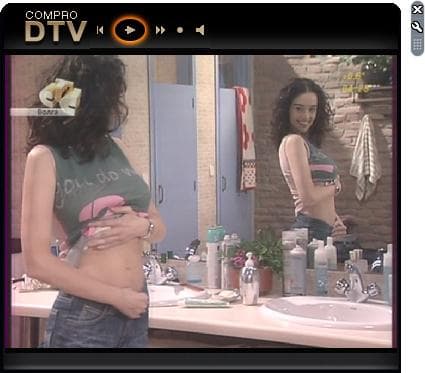

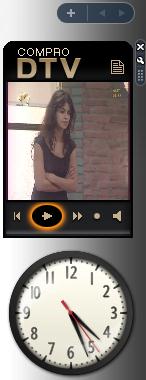

В состав ComproDTV 4 входит Vista Gadget Tool для боковой панели Windows Vista, представляющий собой самостоятельное приложение. При отделении от панели, окно увеличивается.

Настроек немного — выбор устройства, один из трёх профилей качества записи и папки для записанных файлов и захвата кадров.

Vista Gadget Tool до сих пор не поддерживает Vista x64.

Ошибки поиска каналов, о которых мы говорили в обзоре VideoMate U2800F, исправлены, теперь список переносится из основной программы (перед запуском Vista Gadget необходимо осуществить их поиск).

Ещё одной составляющей, улучшающей работу с Windows Vista, должен стать модуль Compro Add-In, расширяющий функциональность Windows Media Center. К сожалению, оценить его работу до сих пор не получилось, после установки используемой версии ComproDTV 4 этот элемент доступен только в настройках приложений.

Для работы Windows Media Center с последними версиями драйвера требуется обязательная установка штатного ПО, в противном случае оболочка просто не находит тюнера. Отсутствие таких ограничений у других производителей комментировать не будем.

FM-тюнер

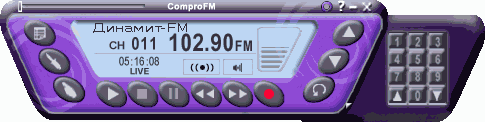

Для работы в FM-режиме используется отдельная программа. Во время запуска TV-приложения при работе Compro FM 2 и наоборот работающая программа закрывается автоматически.

В последних версиях увеличился шрифт в названиях радиостанций, появилось переключение каналов при помощи колеса мыши. Наконец-то, появилась возможность сворачивания приложения в иконку (требуется предварительное сворачивание в панель задач).

Несмотря на очень хорошее качество приёма в FM-режиме (как и E800, E600F по этому параметру являются одним из безусловных лидеров), результат автоматического поиска потребовал времени на приведение в соответствие с реальностью. Не обошлось без использования ручного ввода частоты.

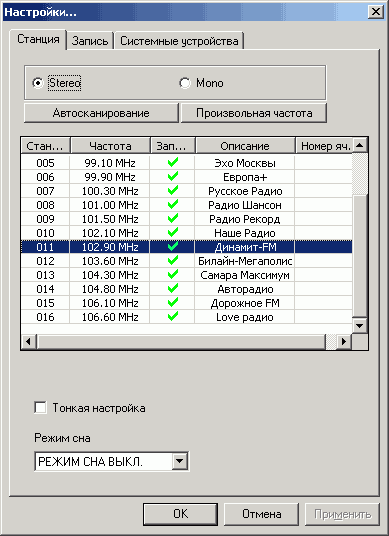

Напомним, что за настройки станций отвечает файл fmchlist.bin, расположенный по адресу Документы пользователя\VideoMate\ComproFM.

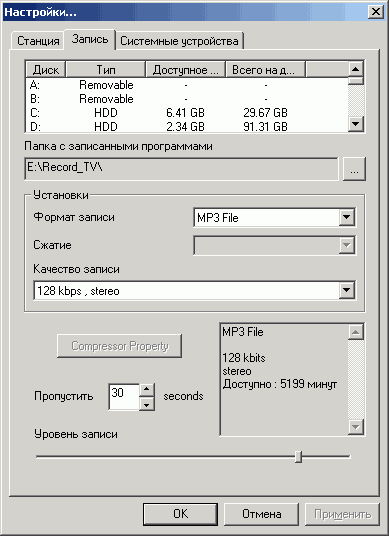

Поддерживается запись в mp3 с максимальным битрейтом 224 Кбит/с при частоте дискретизации 48 кГц.

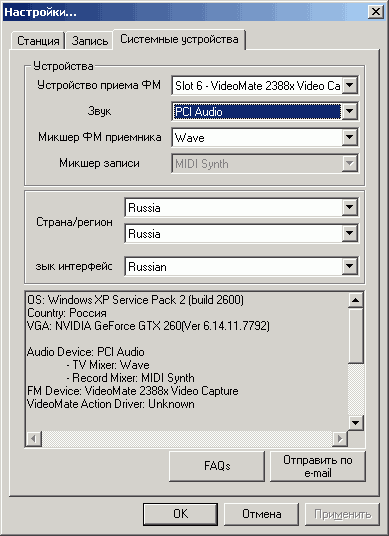

Передача звука по шине требует выбора PCI Audio в качестве звукового устройства.

Compro VideoMate E800 обеспечивает хорошее качество звука в (скачать тестовый фрагмент, 482 КБ, mp3, 192 Кбит/с, 48 кГц).

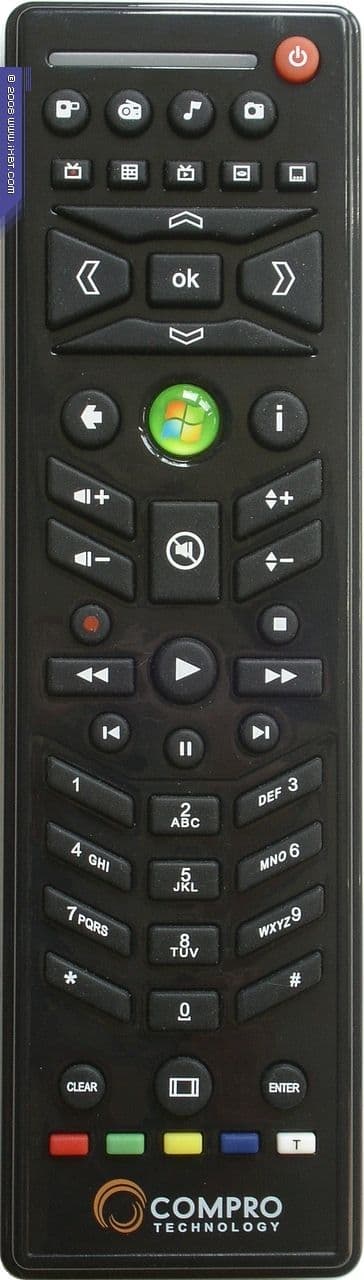

Пульт ДУ

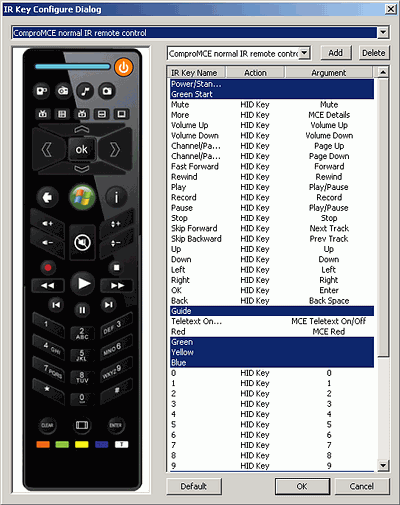

VideoMate E600F комплектуется специально разработанным пультом для работы с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Несмотря на внушительные габариты, пульт работает от двух батареек типоразмера ААА. В отличие от U2800F или Hauppauge WinTV-PVR 150 Media Center Kit, внешние ИК-приёмники не используются, датчик пульта подключается непосредственно к тюнеру. Эмуляция HID-режима (Human Interface Device), позволяет использовать пульт для управления сторонними программами. Возможно сохранение нескольких пользовательских конфигураций.

Выводы

Плюсы

  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Поддержка всех используемых видео- и аудиостандартов
  • Аппаратное сжатие в MPEG2
  • Технология непосредственного управления питанием Compro Power Up Scheduling
  • Захват с источников компонентного сигнала (YCbCr)
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Режим отложенного просмотра Timeshift
  • Масштабирование изображения и функция SmartZoom
  • Многоканальный предварительный просмотр
  • Воспроизведение видео поверх рабочего стола с оригинальным управлением
  • Поддержка некоторых сторонних кодеков при записи в аналоговом режиме
  • Функция непосредственной записи на оптический диск Straight-to-Disc
  • Возможность отключения/перехода в спящий режим после окончания записи
  • Пульт ДУ, совместимый с Windows Media Center
  • Эмуляция HID-режима при работе с пультом ДУ для управления сторонними приложениями
  • Поддержка 32- и 64-разрядных версий Windows Vista

Минусы

  • Отсутствие в штатном ПО доступа к настройкам шумоподавления кодировщика
  • Ограниченные настройки при аппаратном сжатии в MPEG2
  • Возможные проблемы при записи с некоторых видеокассет
  • Проблемы с работой поиска по частоте
  • Небольшое количество поддерживаемых сторонних кодеков
  • Не совсем удовлетворительная работа дополнительных модулей для Windows Vista

Благодаря аппаратному сжатию в MPEG2, управлению питанием компьютера и совместимому с Windows Media Center пульту ДУ в комплекте, VideoMate E600F выглядит достаточно привлекательно среди современных тюнеров с интерфейсом PCI-Express.

В заключение хочется поговорить вот о чём. В обзорах первых попавших к нам тюнеров E-серии отмечалась рассинхронизация видеоизображения со звуком. Возможное влияние чипсета не подтвердилось, причиной стало использование тюнера совместно со звуковыми картами от Creative. На исправление отсутствующей у тюнеров от других производителей на базе такого же эталонного дизайна проблемы путём выпуска драйвера с её обходом с одной стороны и появления в программе режима просмотра декодированного MPEG2-потока (Preview TV by Hardware Encoding в разделе Видео/Звук) с другой ушло больше года (!), что не могло не ударить по репутации компании на российском рынке.

Как говорится, нет второго случая оставить первое впечатление. В связи с этим, оплошности программистов, результатом которых систематически становятся такие вещи как чехарда с таблицами каналов, постоянное наличие в каждой версии дистрибутива Compro DTV 4 достаточно объёмных системных библиотек типа Microsoft Visual C++ Redistributable, устанавливаемых без проверки их присутствия в системе, отсутствие уже внесённых исправлений в новых версиях (к примеру, последняя на момент работы над обзором версия 4.2.7.1 под русской версией Windows XP выдаёт исправленную в ранних версиях ошибку при активации просмотра декодированного MPEG2-потока и включении режима отложенного просмотра) и так далее, явно требуют серьёзного ужесточения выходного контроля.

Средняя текущая цена (количество предложений) Compro VideoMate Vista E600F в московской рознице: Н/Д(0)



Выражаем благодарность компании «Compro Technology»
за предоставленный на тестирование тюнер
