Гибридный TV- и FM-тюнер Compro VideoMate Vista T500F


Возвращение к Philips/NXP и совместимый с Windows Media Center пульт ДУ



Найти свое место легче, чем его занять.
Неизвестный автор

Популяризация мультимедийной оболочки собственной разработки, начатая Microsoft в Windows XP Media Center Edition (MCE), привела к тому, что после выхода Windows Vista её усовершенствованный вариант стал неотъемлемой частью версий Home Premium и Ultimate. Простота использования и визуальная привлекательность интерфейса привели к популярности, достаточной для того, чтобы о совместимости с Windows Media Center задумались производители конечных решений. Работа оболочки с MPEG2 в аналоговом режиме, изначально ставшая причиной обязательного наличия аппаратного кодировщика, с ростом производительности процессоров привела к появлению программных эмуляторов, всё чаще входящих в комплект поставки TV-тюнеров, не имеющих поддержки аппаратного сжатия. Вторым требованием, необходимым для подтверждения совсем полной совместимости, стала возможность дистанционного управления функциями Windows Media Center. Здесь пути разработчиков разошлись, кто-то стал комплектовать продукты отдельными пультами с USB-датчиками, а кто-то приспособил для управления уже имеющиеся в наличии пульты.

Тайваньская компания Compro Technology объединила оба подхода. Сертифицированные для работы с Windows Media Center пульты могут поставляться не только как отдельные устройства с внешними датчиками, но и в комплекте с новыми и обновлёнными существующими моделями компьютерных TV-тюнеров. Последние получили индекс «F» в названии. Этот материал продолжает знакомство с тюнерами этой серии, начатое обзором VideoMate Vista U2800F.

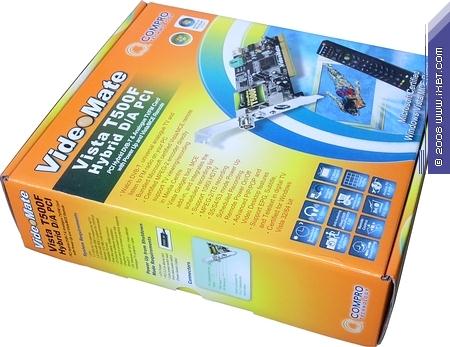

Комплект поставки

Смена фирменного сочетания белого, синего и оранжевого цветов на разные оттенки последнего в новом оформлении коробок, впервые появившемся у тюнеров с интерфейсом PCI-Express, похоже, стало стандартом как минимум на ближайший год.

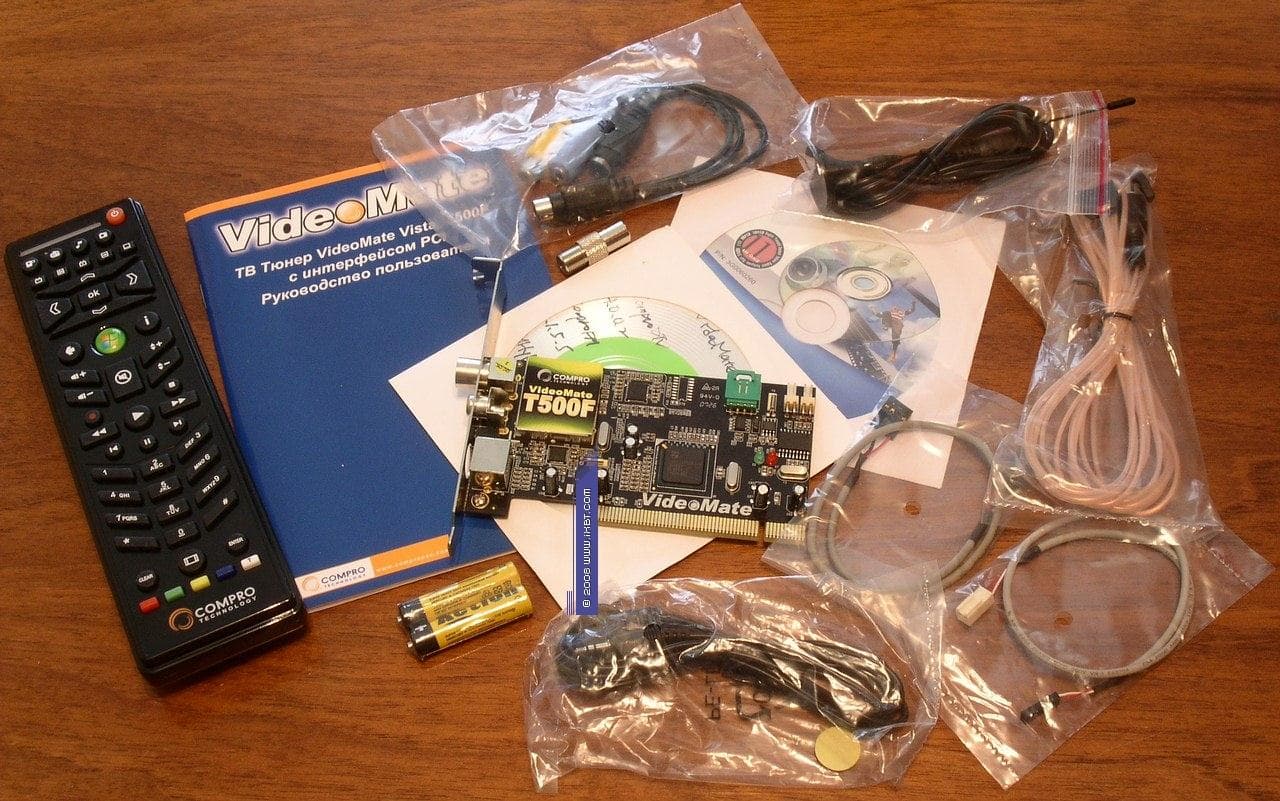

Комплект поставки, традиционно для Compro, не ограничивается тюнером и пультом ДУ, в коробке, мягко говоря, некомпактных размеров находятся:

  • тюнер;
  • пульт ДУ;
  • компактная DVB-T антенна;
  • FM-антенна;
  • переходник для подключения антенны с разъёмом F-Connector;
  • кабель для подключения к разъему питания материнской платы;
  • кабель для подключения к дополнительному разъёму звуковой карты;
  • переходник для подключения внешних источников;
  • 2 CD с драйверами и программным обеспечением;
  • руководство пользователя (на русском языке).



Несмотря на низкопрофильный дизайн, планки для установки в компактные корпуса, в комплекте не обнаружилось.

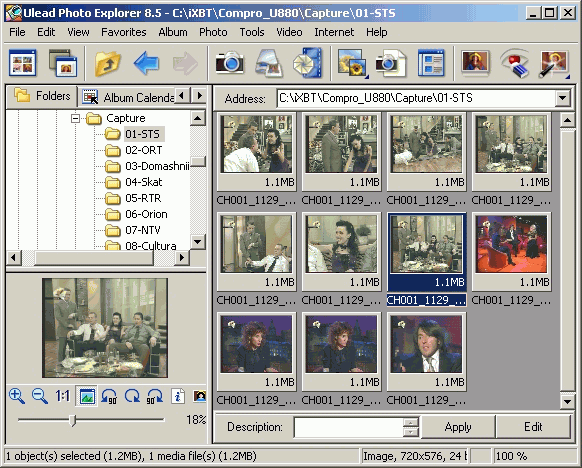

Дополнительное ПО представлено Ulead Photo Explorer 8.5 SE от Ulead Systems

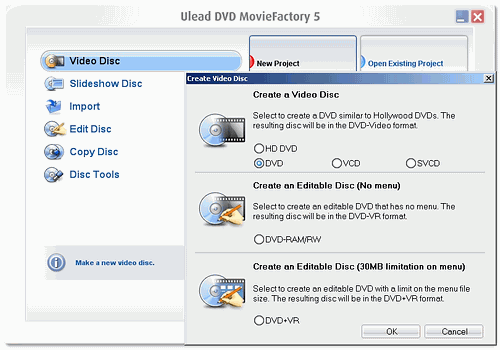

и Ulead DVD MovieFactory 5 SE для создания собственных VCD, SVCD или DVD.

Серийные номера программ указаны на конвертах с дисками.

Конструкция и спецификации

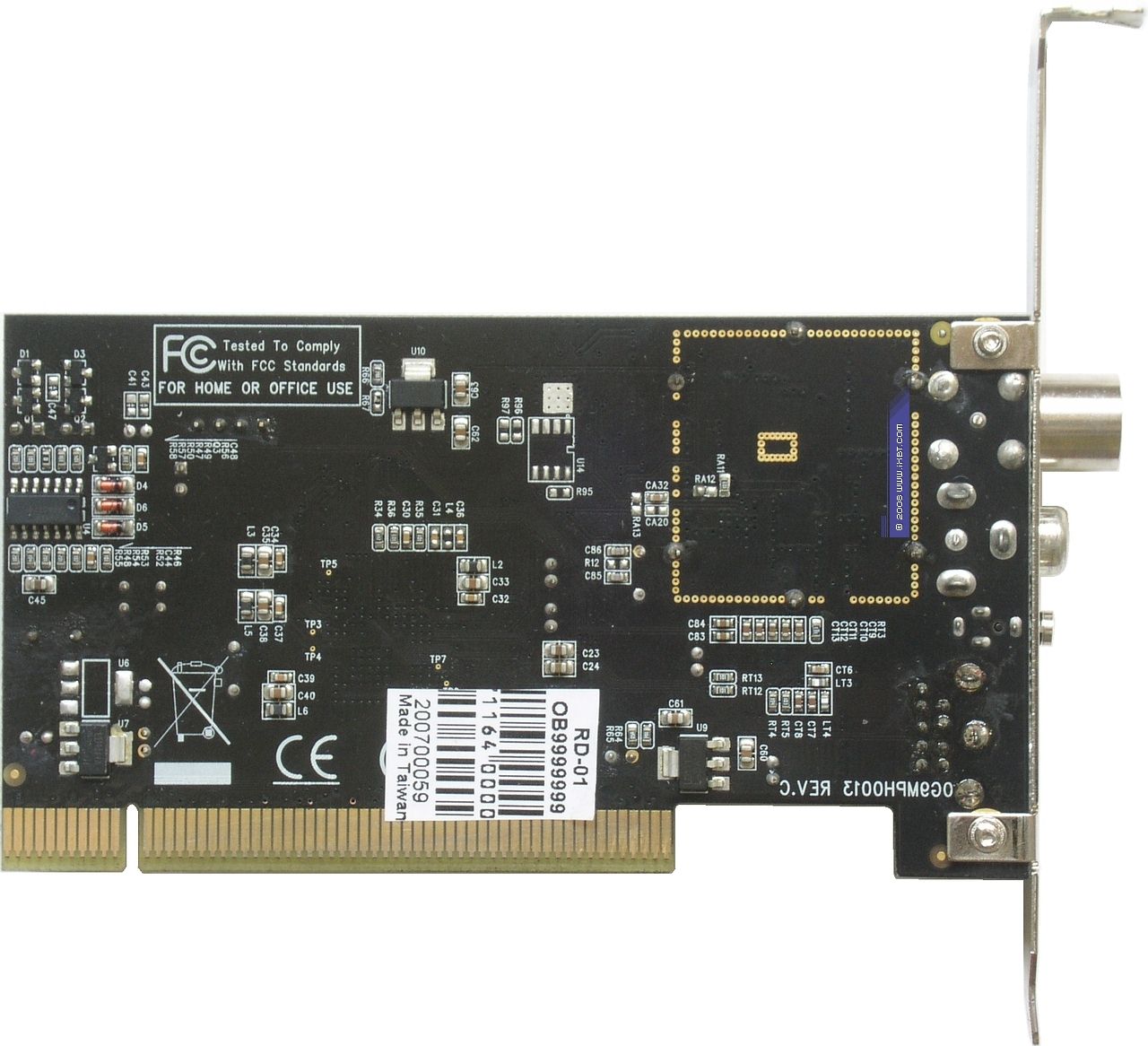

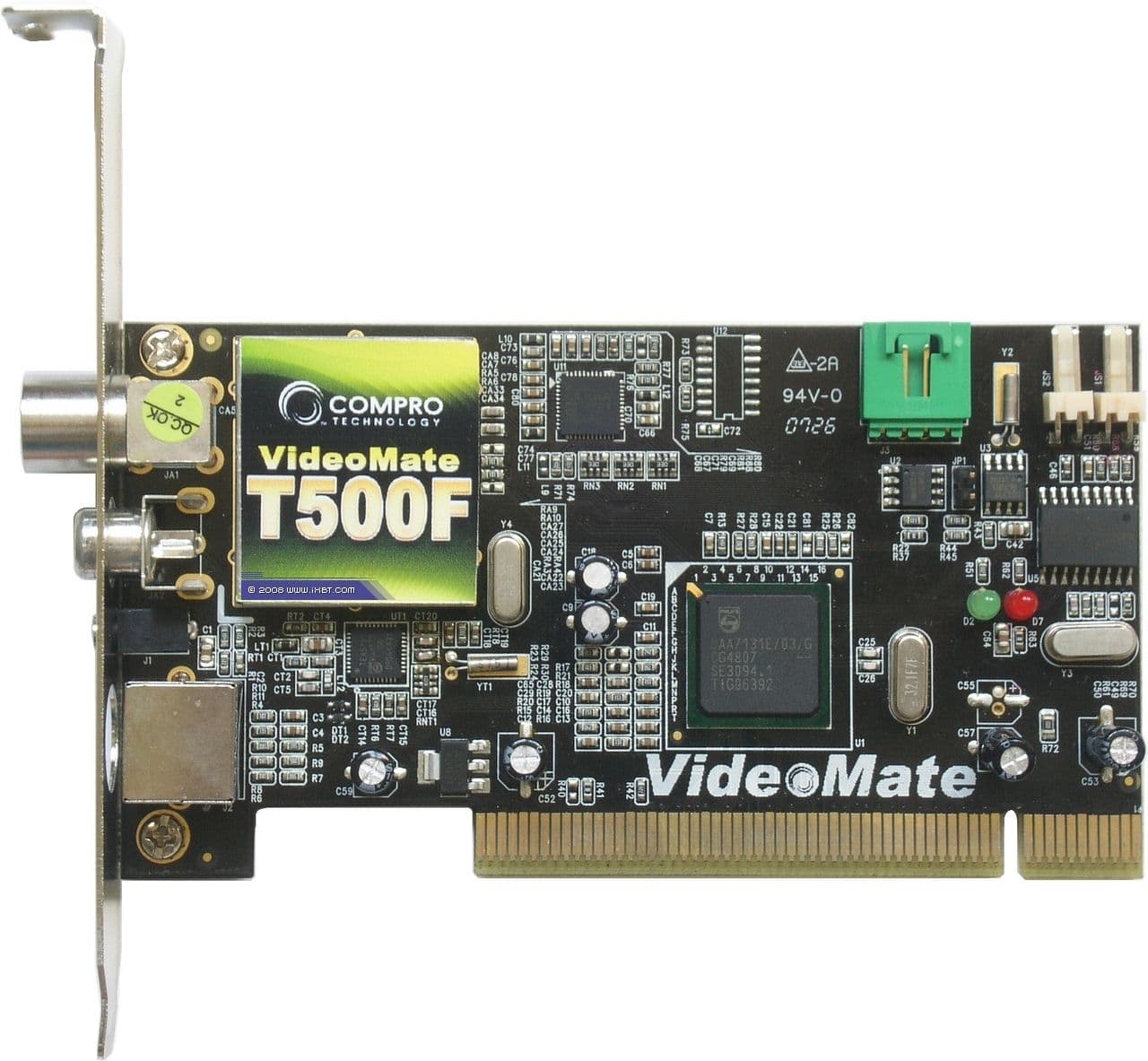

Низкопрофильный дизайн не стал причиной увеличения длины устройства, габариты тюнера составляют 110×70 мм. Чёрный цвет текстолита является своего рода визитной карточкой компании.



Экранирующий кожух скрывает мультистандартный гибридный полупроводниковый ВЧ-блок TDA18271HD производства бывшего полупроводниковое подразделения Philips Electronics, а ныне самостоятельной компании NXP Semiconductors, как показали наши исследования, ставший достойным конкурентом, доминировавшим в последнее время приёмникам от Xceive Inc.

Несмотря на реализованную в TDA18271HD возможность приёма FM-радиостанций, для этой цели используется отдельная микросхема Philips TEA5767.

За аналогово-цифровое преобразование отвечает 9-битный мультистандартный Philips SAA7131E, представляющий собой ядро SAA7135HL без Dolby-блока, совмещённое с демодулятором TDA8290.

Работу с цифровым наземным вещанием в формате DVB-T (Digital Video Broadcasting-Terrestrial) обеспечивает COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор Philips TDA10048HN.

Производителем заявлены следующие возможности:

  • поддержка эфирного и кабельного телевидения;
  • поддержка всех стандартов телевизионного аналогового вещания (PAL/SECAM/NTSC);
  • поддержка декодирования стереозвука в форматах BTSC, EIAJ, NICAM, A2;
  • поддержка цифрового теле- и радиовещания в формате DVB-T;
  • поддержка MPEG2 HDTV (1080i / 720p) в цифровом режиме;
  • приём радиостанций в FM-диапазоне;
  • поддержка MPEG1/2/4 при записи;
  • поддержка сторонних кодеков при записи в аналоговом режиме;
  • индивидуальная настройка яркости, оттенка, насыщенности, контраста и чёткости для каждого канала;
  • настройка расположения каналов в списке;
  • режим отложенного просмотра Timeshift;
  • многоканальный предварительный просмотр;
  • вывод изображения на рабочий стол;
  • полноценный режим «Картинка-в-картинке/Картинка-вне-картинки» (Picture-In-Picture, PIP) с поддержкой 5 источников (основное окно, до трёх окон с цифровыми каналами и видеофайл);
  • захват кадров;
  • разделение на файлы заданного размера при записи;
  • планировщик записи;
  • поддержка энергосберегающих режимов S3/S4/S5;
  • функция непосредственной записи на VCD/DVD Straight-to-Disc;
  • интеграция с планировщиком Windows Media Center;
  • Vista Gadget Tool для боковой панели Windows Vista;
  • поддержка Windows XP/MCE 2005/Vista x86/Vista x64.

Фирменная технология Compro Power Up Scheduling позволяет тюнеру управлять включением-выключением компьютера напрямую. Большинство современных системных плат позволяют ограничиться разрешением включения компьютера от PCI/PCI-Express устройства в настройках BIOS, но для подстраховки можно использовать подключение коннектора кнопки Power к тюнеру, а соответствующего разъёма на тюнере — к системной плате.

Конфигурация тестового компьютера

  • процессор Intel Core 2 Quad Q6600;
  • системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8);
  • оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax);
  • видеокарта NVIDIA GeForce 8800Ultra;
  • звуковая карта Creative Sound Blaster Audigy 2ZS;
  • жесткий диск 250 ГБ Hitachi (HDT722525DLA380);
  • жесткий диск 320 ГБ Hitachi (*VLA360);
  • жесткий диск 120 ГБ Maxtor Plus9-6Y120M0;
  • DVD ReWriter BENQ DW1640;
  • DVD ReWriter NEC ND-3500A;
  • блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W);
  • операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS.

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Подключение

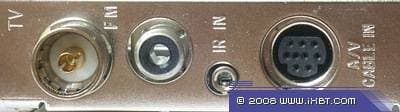

Телевизионная антенна подключается к стандартному IEC разъёму. Для подключения FM-антенны используется разъем RCA (Female), такое решение характерно для последних низкопрофильных внутренних тюнеров компании.

Подключение внешних устройств организовано при помощи переходника miniDIN 9-pin — S-Video + RCA (композитный видеовход) + mini-jack 3,5 мм female (аудиовход).

Передача звука осуществляется посредством интерфейса, однако предусмотрен и дополнительный аудиовыход (соответствующий кабель входит в комплект поставки).

На плате расположены два светодиода. Зелёный сигнализирует о подаче питания, красный — о работе с пультом ДУ.

Настройка

Установочный диск имеет одноуровневое меню с возможностью выбора основных и дополнительных компонентов. Прямая запись на оптический диск использует соответствующий модуль программы Ulead DVD MovieFactory, однако установка последней перестала быть обязательной, Ulead Straight-to-Disc-SDK после обновления версии с «тройки» на «четвёрку» входит в дистрибутив штатной программы ComproDTV.

При тестировании использовались: драйвер версии 1.3.6.6, программа ComproDTV 4.0.0.8 (версия от 3.04.2008) и программа ComproFM версии 2.1.6.5. Несмотря на то, что на сайте можно найти более свежую версию ComproDTV 4, причины, по которым использовалась именно эта, будут указаны далее.

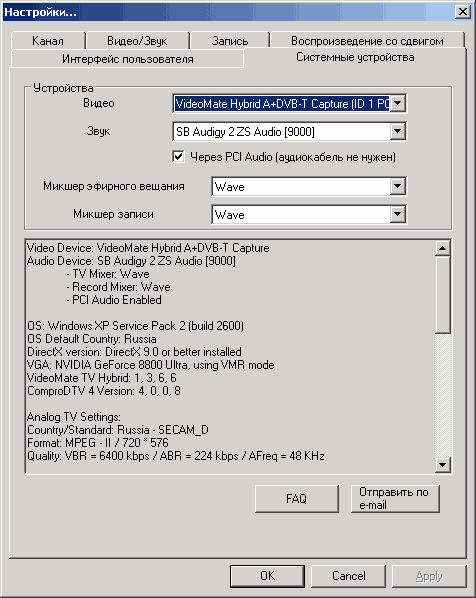

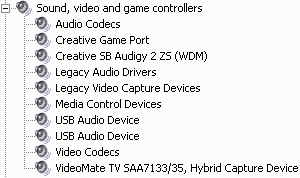

После установки в разделе Sound, video and game controllers диспетчера устройств можно обнаружить VVideoMate TV SAA7133/35, Hybrid Capture Device.

В системный трей помещаются иконки планировщика и резидентной программы для работы с пультом ДУ.

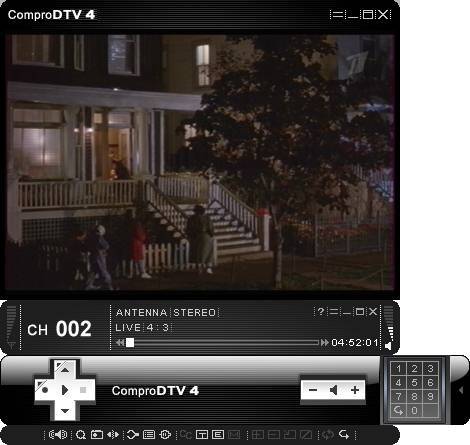

Программа ComproDTV 4 унаследовала от предыдущей версии панель интерфейса с радикальным чёрно-белым оформлением.

Кнопка Настройки цифрового ТВ в меню Канал позволяет выбрать регион, заданный диапазон (возможен поиск в пределах одной частоты) и полосу пропускания. Сканирование осуществляется в одном из трёх режимов — быстром, нормальном и медленном.

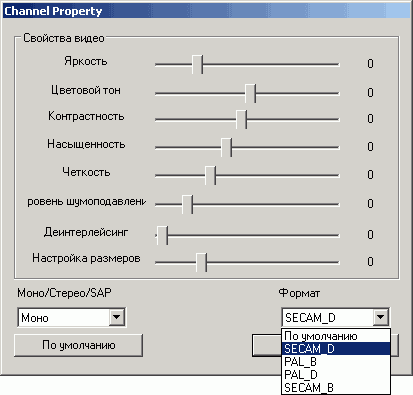

Для каждого канала возможна ручная установка параметров, в том числе, частоты, ширины полосы и значений VPID (Video Program Identification) и APID (Audio Program Identification), использующихся для идентификации станций при передаче нескольких каналов на одной частоте. Доступно ручное добавление/удаление каналов.

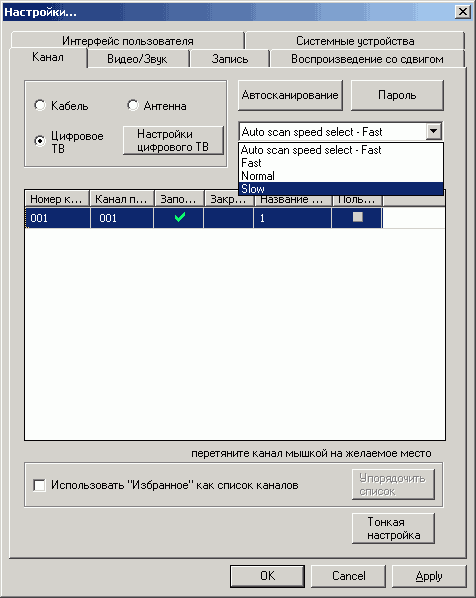

Поиск аналоговых каналов преподнёс не очень приятный сюрприз, заключающийся в появлении в списке большого количества лишних каналов. Судя по тому, что такая же ситуация наблюдается при использовании альтернативного ПО, включая Windows Media Center, причину следует искать в драйвере. К тому же время поиска существенно превышает аналогичный показатель у тюнеров с приёмниками от Xceive. Впрочем, реальные каналы при поиске пропущены не были. Точнее, не были бы, если бы не исчезнувшая в последних версиях из встроенной таблицы частота 199.25 МГц, соответствующая 9 эфирному каналу. Хорошо, что эта проблема легко решается заменой файла 7.ccf, расположенного в Program Files\VideoMate\ComproDTV 4\table на файл от предыдущих версий (эту операцию следует производить до сканирования, иначе придётся запустить поиск повторно). Опытные пользователи могут воспользоваться фирменной утилитой FreqEdit, предназначенной для редактирования таблиц каналов. Поиск аналоговых каналов по частоте (чекбокс Расширенное автосканирование) по-прежнему малофункционален. При его использовании в список помещаются все частоты с интервалом, соответствующим шагу поиска (0,05, 0,1, 0,25, 0,5 и 1 МГц), умещающиеся в пределах максимально доступных 300 каналов. При этом те каналы, которые всё-таки попадают в список, могут существовать в нескольких экземплярах подряд. Интересно, что представители производителя объясняют это тем, что такой поиск используется в особых обстоятельствах, к которым, похоже, не относится даже непростое российское вещание.

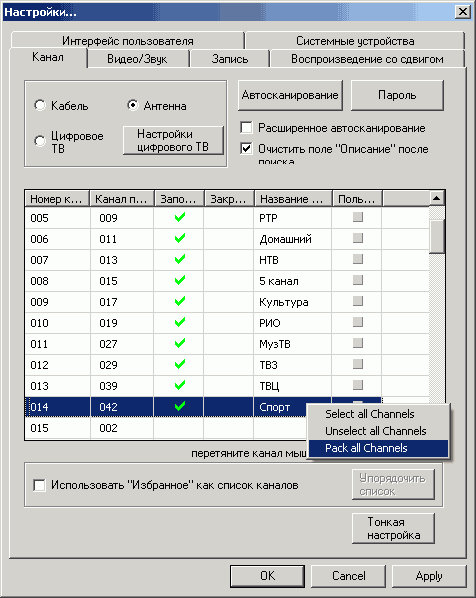

К сортировке каналов при помощи перетаскивания их с зажатой левой кнопкой мыши добавилась возможность их группировки (Pack all Channels в контекстном меню, вызываемом правой кнопкой).

Список индивидуальных настроек (кнопка Пользовательские настройки в столбце справа от названий каналов) для каждого канала включает в себя яркость, цветовой тон, контраст, насыщенность, чёткость, стандарт цветности, формат звука, шумоподавление, деинтерлейсинг и настройку масштабирования, позволяющую избежать краевых артефактов при просмотре. Ползунок, регулирующий степень шумоподавления, отвечает за работу программного алгоритма, выделяющегося среди конкурирующих решений хорошей эффективностью. Не стоит обманываться большим диапазоном индивидуальной настройки деинтерлейсинга, заметными можно назвать только отличия между работающим деинтерлейсингом при любой позиции ползунка и его полным отключением. Для цифровых каналов настройки чёткости, шумоподавления и деинтерлейсинга заблокированы.

В наличии семь фиксированных пользовательских списков избранных каналов без возможности редактирования их названий.

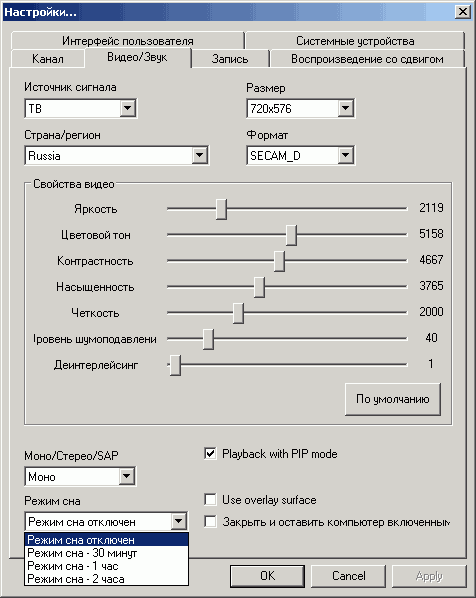

Общие настройки изображения и звука, относительно которых изменяются индивидуальные, находятся в разделе Видео/Звук. Здесь же можно найти включение/отключение режима воспроизведения видеофайлов в отдельном окне, включение/отключение оверлейной поверхности (при отключении используется Video Mixing Renderer) и таймер сна (до 2 часов с интервалом 30 минут).

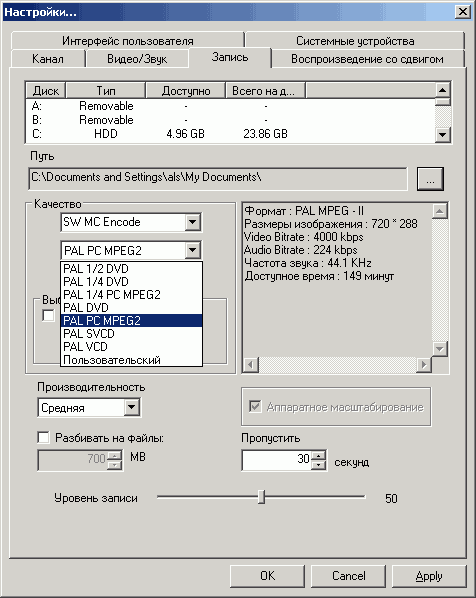

Стандартным форматом записи в аналоговом режиме является MPEG1/2 с доступом к настройкам разрешения, аудио- и видеобитрейта (постоянный и переменный) и частоты дискретизации. Максимальный доступный видеобитрейт составляет 10 Мбит/с, в наличии семь предустановленных профилей (PAL 1/2 DVD, PAL 1/4 DVD, PAL 1/4 PC MPEG2, PAL DVD, PAL PC MPEG2, PAL SVCD и PAL VCD) и один пользовательский.

В ComproDTV 4 изменился программный MPEG2-кодек, на смену используемому ранее решению от Ulead Systems пришёл кодек от MainConcept. Оснований для беспокойства нет, качество записи от этого как минимум не ухудшилось, скорее, наоборот.

Поддерживается запись сторонними кодеками, установленными в системе (чекбокс Другой кодек), при этом доступны дополнительные настройки. Отметим, что производитель не гарантирует совместимости со всеми существующими кодеками, в частности, отсутствует поддержка MJPEG, Huffyuv и т. д.

В цифровом режиме возможна запись в MPEG2 файл, запись транспортного потока и звуковой дорожки отдельно.

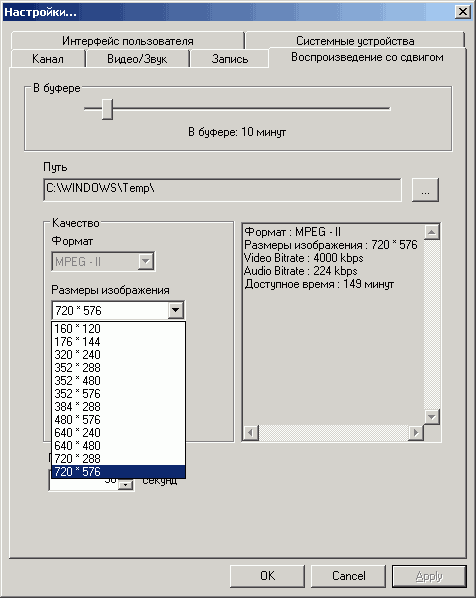

Настройки параметров отложенного просмотра Timeshift (в аналоговом режиме используется MPEG2, в цифровом параметры соответствуют параметрам принимаемого потока) допускают выбор разрешения (от 160×120 до 720×576), аудио- и видеобитрейта, максимальное время буфера, исходя из доступного места на жёстком диске, и интервал пропуска при перемотке.

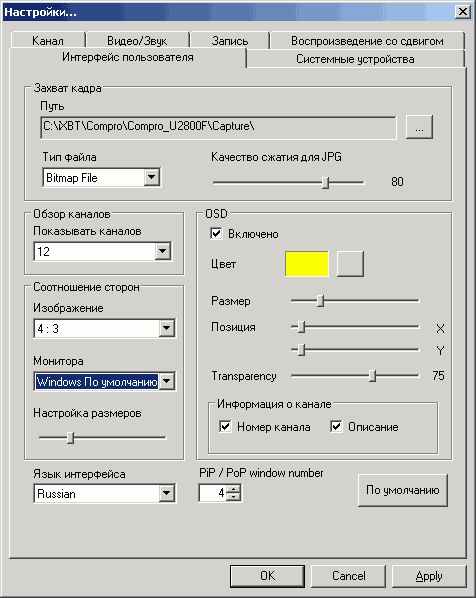

В разделе настроек пользовательского интерфейса можно изменить размер, цвет и расположение экранного меню, настроить масштабирование, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра (12 или 16 каналов). Реализовано несколько вариантов соотношения сторон изображения (4:3, 16:9, 16:10, пользовательское), также доступных в интерфейсной панели, и коррекция пропорций с учётом соотношения сторон монитора — (по умолчанию, 4:3, 5:4, 16:9, 5:3).

Для передачи звука посредством интерфейса необходимо установить соответствующий чекбокс в разделе Системные устройства. Там же выбираются микшеры воспроизведения и записи.

Традиционно напоминаем, что сэкономить время, потраченное на настройку каналов, при последующих обновлениях программы можно, сохранив файлы channel.bin и chnprop.bin, переехавшие в Документы пользователя\VideoMate\ComproDTV.

Дополнительные возможности

Передача нескольких DVB-T каналов на одной частоте стала причиной реализации многоканального просмотра до четырех программ одновременно (только в цифровом режиме). При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра TimeShift.

При наличии в системе ещё одного тюнера от Compro многоканальный режим полноценно поддерживает это устройство.

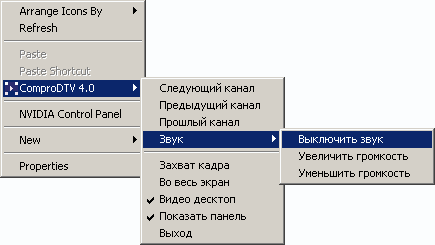

В режиме вывода видеоизображения на поверхность рабочего стола (требует включения оверлейной поверхности в настройках) в системное контекстное меню добавляется соответствующий пункт, что позволяет обойтись без панели управления, значка в системном трее и т. д. Реализована и совместная работа с многоканальным просмотром, при которой один поток выводится на рабочий стол, а остальные отображаются в оконном режиме.

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

Имеется галерея захваченных кадров, без принудительного сохранения временные файлы удаляются.

Как уже говорилось выше, поддерживается захват непосредственно на оптический диск (функция Straight-to-Disc).

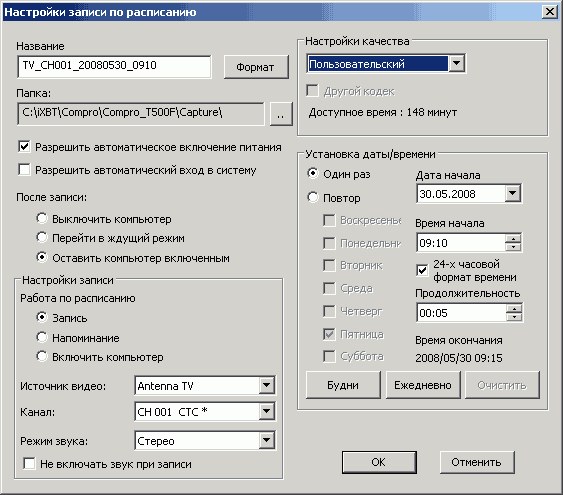

Благодаря технологии Compro Power Up Scheduling планировщик поддерживает включение компьютера с автоматическим входом в систему. Не забыты: выключение компьютера и переход в ждущий режим. Время от включения до выполнения запланированного задания также настраивается (по умолчанию пять минут).

Качество

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Индикация уровня DVB-T сигнала предусмотрена в интерфейсе программы.

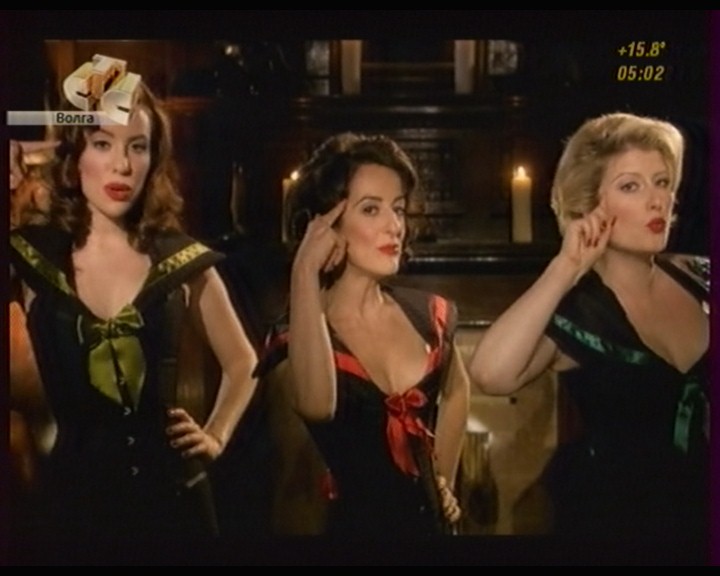

T500F обеспечивает хорошее качество приёма аналоговых каналов, подтверждая конкурентоспособные характеристики новых полупроводниковых ВЧ-блоков от NXP. Кроме того, штатная система программного шумоподавления при просмотре успешно справляется с негативным влиянием ослабленного сигнала.

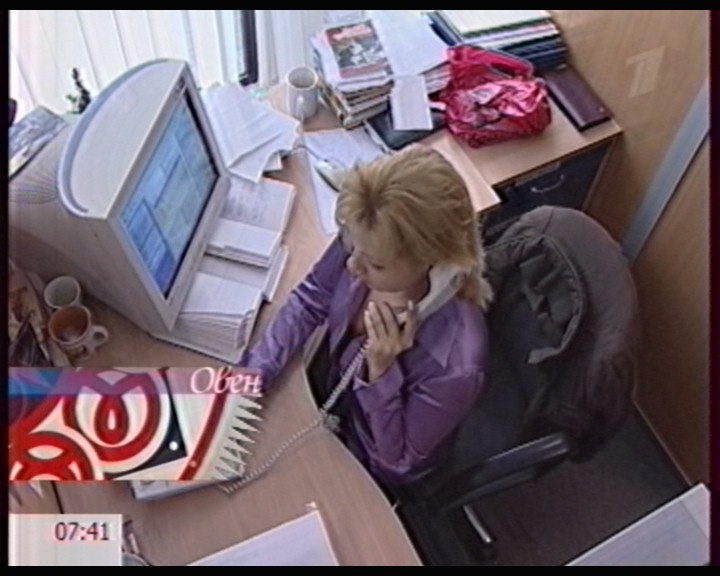

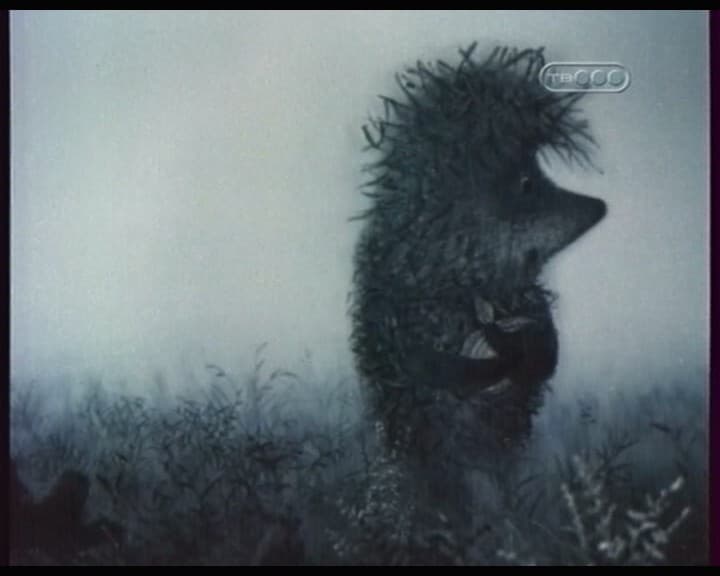

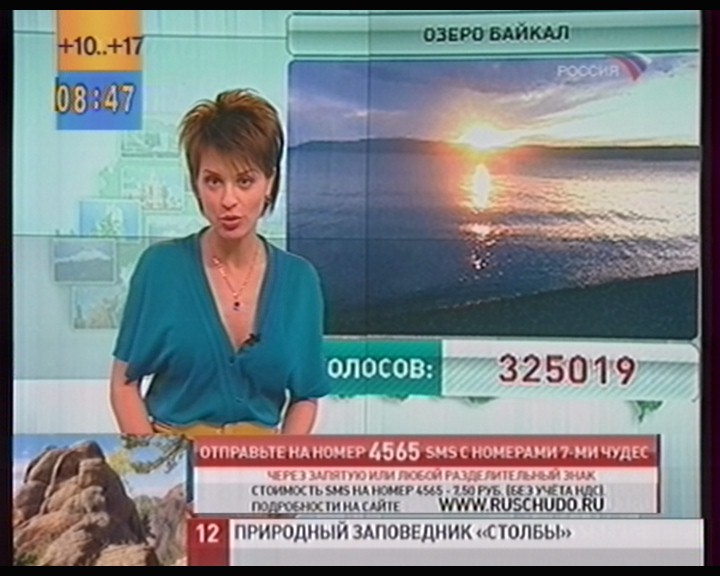

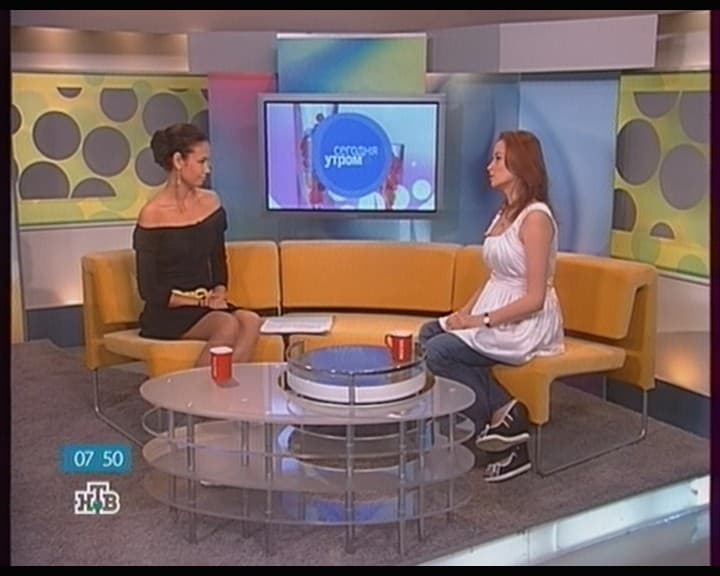

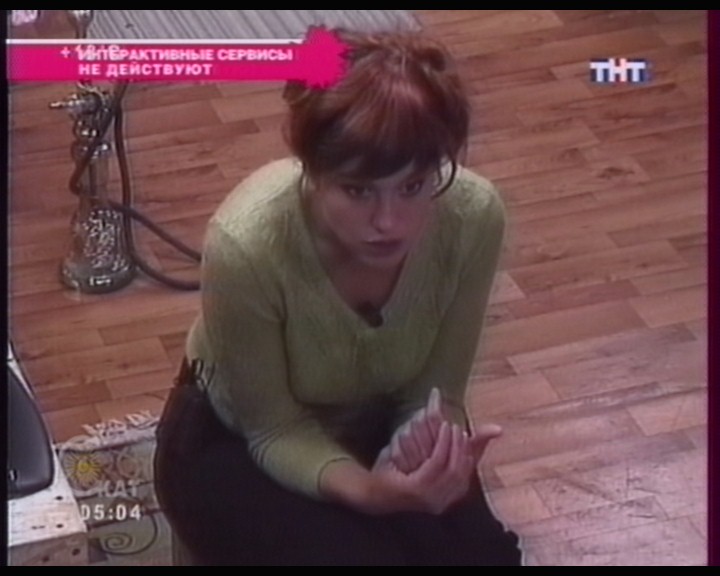

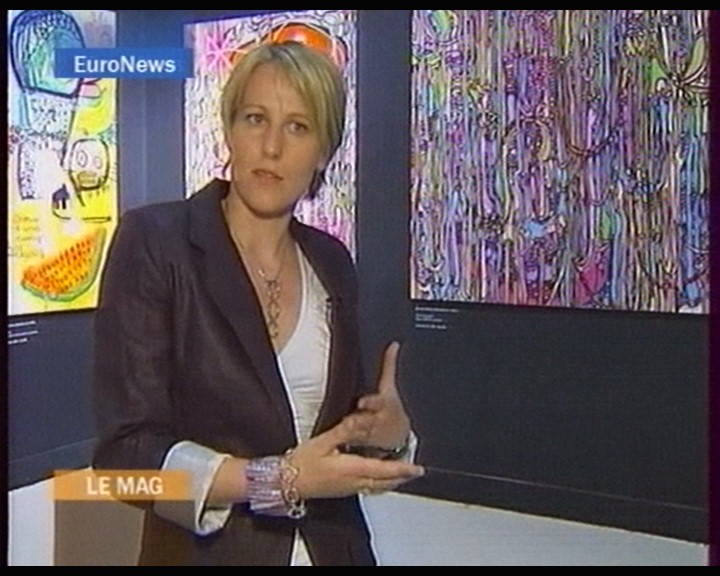

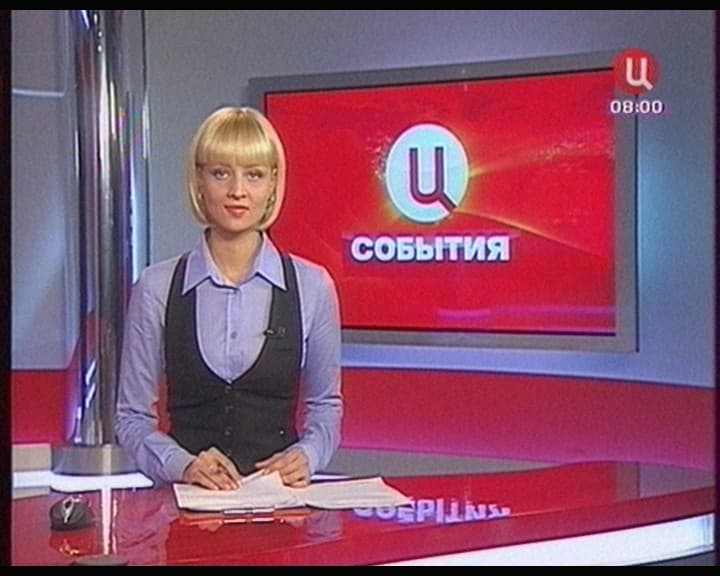

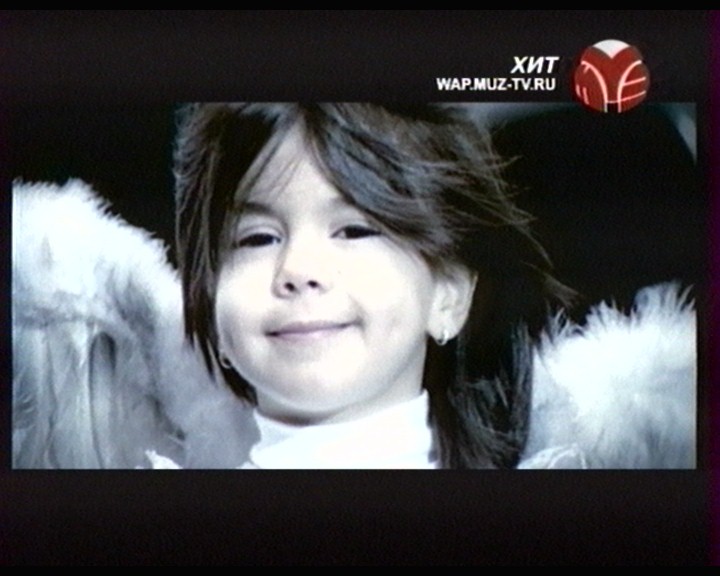

Качество изображения также находится на хорошем уровне, характерном для АЦП от Philips/NXP предыдущего поколения. У тюнеров, оснащённых этими микросхемами при определённых условиях (обычно при слабом сигнале), может возникнуть эффект «вертикальных полос». К чести T500F, при тестировании подобного не наблюдалось.

Проблем с работой Timeshift на звуковых картах семейства Creative Audigy в процессе тестирования замечено не было.

Качество звука находится на хорошем уровне, однако при использовании тюнера с Windows Vista после запуска ComproDTV наблюдался треск, полностью исчезающий примерно через 10 секунд.

Поддерживается автоматическое определение стандарта цветности.

Рассинхронизации изображения и звука в процессе тестирования замечено не было, к тому же наличие линейного аудиовыхода является потенциальной страховкой от этой проблемы.

Отметим температурный режим — тюнер при работе нагревается более чем умеренно.

Поддержка Windows Vista

Реализована программная эмуляция средств аппаратного сжатия в MPEG2, позволяющая использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Соответствующий кодек устанавливается вместе со штатным ПО.

Как и всякая программная замена аппаратного решения, подобный режим увеличивает загрузку ЦП (около 15% на тестовой системе по сравнению со штатным ПО).

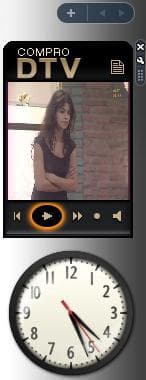

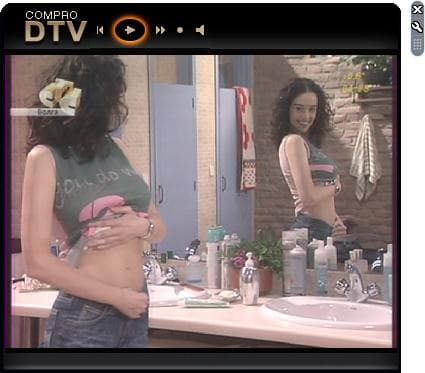

В состав ComproDTV 4 входит Vista Gadget Tool для боковой панели Windows Vista, представляющий собой самостоятельное приложение. При отделении от панели, окно увеличивается.

Настроек немного — выбор устройства, один из трёх профилей качества записи и папки для записанных файлов и захвата кадров.

К сожалению, Vista Gadget Tool в настоящее время не поддерживает Vista x64. Есть и хорошая новость — в используемой при тестировании версии ComproDTV исправлены ошибки поиска каналов, о которых мы говорили в обзоре U2800F. Теперь список переносится из основной программы (перед запуском Vista Gadget необходимо осуществить их поиск).
Ещё одной составляющей, улучшающей работу с Windows Vista, должен стать модуль Compro Add-In, расширяющий функциональность Windows Media Center. К сожалению, оценить его работу до сих пор не получилось, после установки используемой версии ComproDTV 4 этот элемент не появился. Остаётся надеяться на более продуктивный возврат к этой теме в дальнейшем.

FM-тюнер

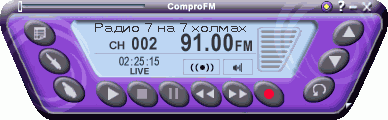

Программа для работы с FM-радио вернулась в меню быстрого вызова, доступного посредством иконки планировщика. Во время запуска TV-приложения при работе Compro FM 2 и наоборот, текущая программа закрывается автоматически.

Увеличился шрифт отображения названия радиостанций, появилось переключение каналов при помощи колеса мыши. Просьба добавить возможность сворачивания приложения в иконку привела к курьёзу — приложение не исчезает из панели задач, но иконка отображается постоянно.

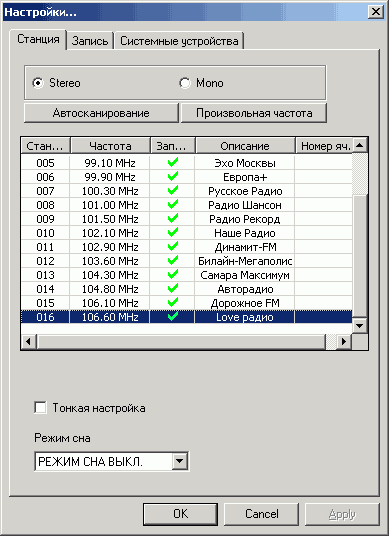

В отличие от поиска телевизионных каналов, поиск радиостанций оказался более результативным, редактирование полученного списка оказалось необременительным. Реализован и ручной ввод частоты. За настройки станций отвечает файл fmchlist.bin, расположенный теперь по адресу Документы пользователя\VideoMate\ComproFM.

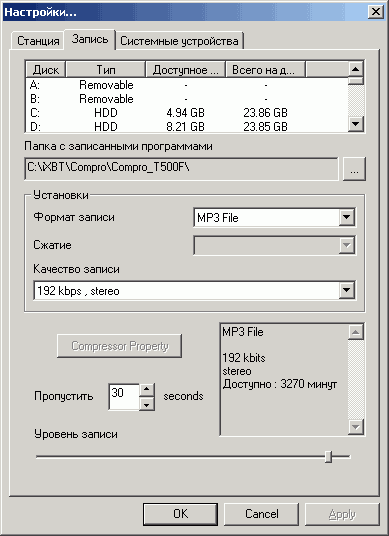

Поддерживается запись в MP3 с максимальным битрейтом 224 Кбит/с при частоте дискретизации 48 кГц.

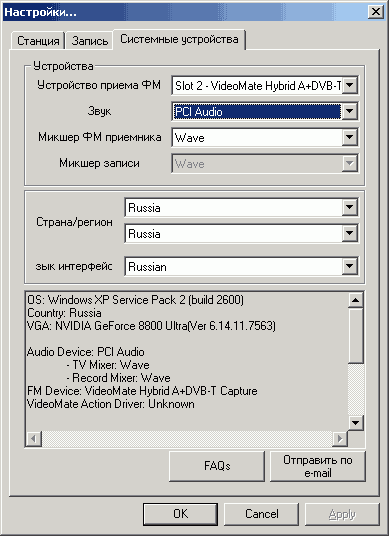

Передача звука по шине требует выбора PCI Audio в качестве звукового устройства.

Использование TEA5767 обеспечивает хорошее качество звука при работе с FM-радиостанциями (скачать тестовый фрагмент, 474 КБ, MP3, 192 Кбит/с, 48 кГц).

Пульт ДУ

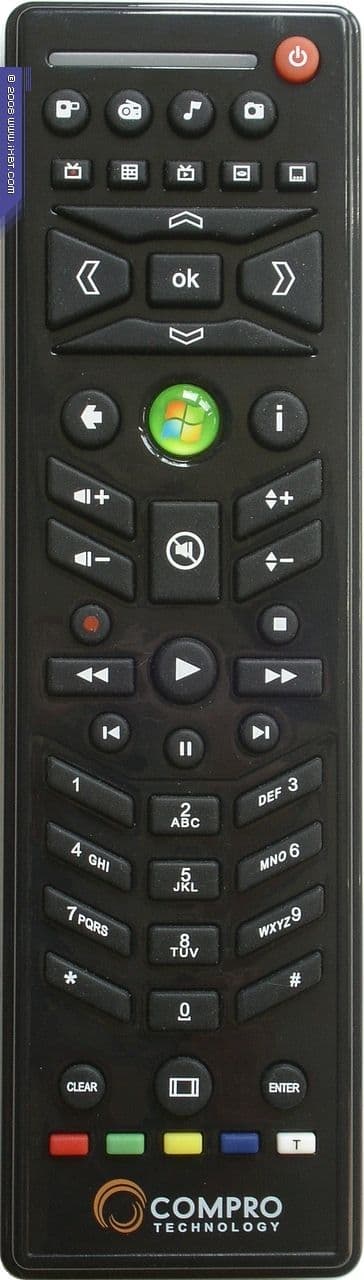

T500F комплектуется специально разработанным пультом для работы с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Несмотря на внушительные габариты, пульт работает от двух батареек типоразмера ААА. В отличие от U2800F или Hauppauge WinTV-PVR 150 Media Center Kit, внешние ИК-приёмники не используются, датчик пульта подключается непосредственно к тюнеру. Эмуляция HID-режима (Human Interface Device), позволяет использовать пульт для управления сторонними программами. Возможно сохранение нескольких пользовательских конфигураций.

Выводы

Плюсы

  • хорошее качество изображения и звука в аналоговом режиме;
  • поддержка цифрового вещания;
  • поддержка MPEG2 HDTV (1080i / 720p);
  • поддержка всех используемых видео- и аудиостандартов в аналоговом режиме;
  • поддержка декодирования стереозвука;
  • низкопрофильный дизайн;
  • технология непосредственного управления питанием Compro Power Up Scheduling;
  • индивидуальная настройка системы цветности для каждого канала;
  • индивидуальные настройки видеопараметров для каждого канала;
  • режим отложенного просмотра Timeshift;
  • возможность настройки пропорций оконного и полноэкранного режима;
  • многоканальный предварительный просмотр;
  • функция «Картинка-в-картинке/Картинка-вне-картинки»;
  • воспроизведение видео поверх рабочего стола с оригинальным управлением;
  • поддержка некоторых сторонних кодеков при записи в аналоговом режиме;
  • функция непосредственной записи на оптический диск Straight-to-Disc;
  • возможность отключения/перехода в спящий режим после окончания записи;
  • пульт ДУ, совместимый с Windows Media Center;
  • поддержка 32- и 64-разрядных версий Windows Vista;
  • русскоязычный интерфейс программы для работы с тюнером;
  • наличие в комплекте поставки дополнительного ПО.

Минусы

  • проблемы с работой поиска каналов;
  • небольшое количество поддерживаемых сторонних кодеков;
  • не совсем удовлетворительная работа дополнительных модулей для Windows Vista;
  • отсутствие поддержки h.264 в цифровом режиме;
  • звуковые артефакты в течение первых нескольких секунд работы под Windows; Vista (возможно, особенность тестовой конфигурации).

Compro VideoMate Vista T500F представляет собой универсальное решение для приёма цифровых и аналоговых каналов с неплохими техническими характеристиками. Дополнительными конкурентными преимуществами являются: непосредственное управление питанием, программная эмуляция MPEG2-кодирования и пульт ДУ с полноценной поддержкой Windows Media Center. Несколько омрачают ситуацию отсутствие всё более актуальной в наших условиях поддержки закодированных в h.264 DVB-T каналов и некоторые аспекты работы штатного ПО, но будем надеяться, что производитель не оставит это без внимания. Окончательно рыночную судьбу устройства будет определять его розничная цена.
