Leadtek WinFast PVR2100


Доступный мультистандартный TV- и FM-тюнер с интерфейсом PCI и аппаратным сжатием в MPEG1/2



Быть во всеобщем движении еще не значит двигаться.
Ишхан Геворгян

Тайваньская компания Leadtek Research Inc. хорошо знакома российским пользователям своими видеокартами, однако не все знают, что компьютерные TV-тюнеры занимают в ассортименте этого производителя далеко не последнее место. В частности, компания одной из первых предоставила отечественным покупателям доступное аппаратное сжатие в MPEG2 в виде WinFast PVR2000. Несмотря на то, что за прошедшее время эта модель не слишком потеряла в конкурентоспособности (можно посетовать, разве что, на отсутствие драйверов для 64-разрядных операционных систем), появление новых схемотехнических решений вынуждает производителей дополнять линейки устройствами на их базе. Leadtek Research давно использует в своих TV-тюнерах микросхемы производства Conexant Systems, Inc., поэтому появление новой модели на базе одночипового (АЦП+MPEG1/2 кодировщик) CX23418 было лишь вопросом времени.

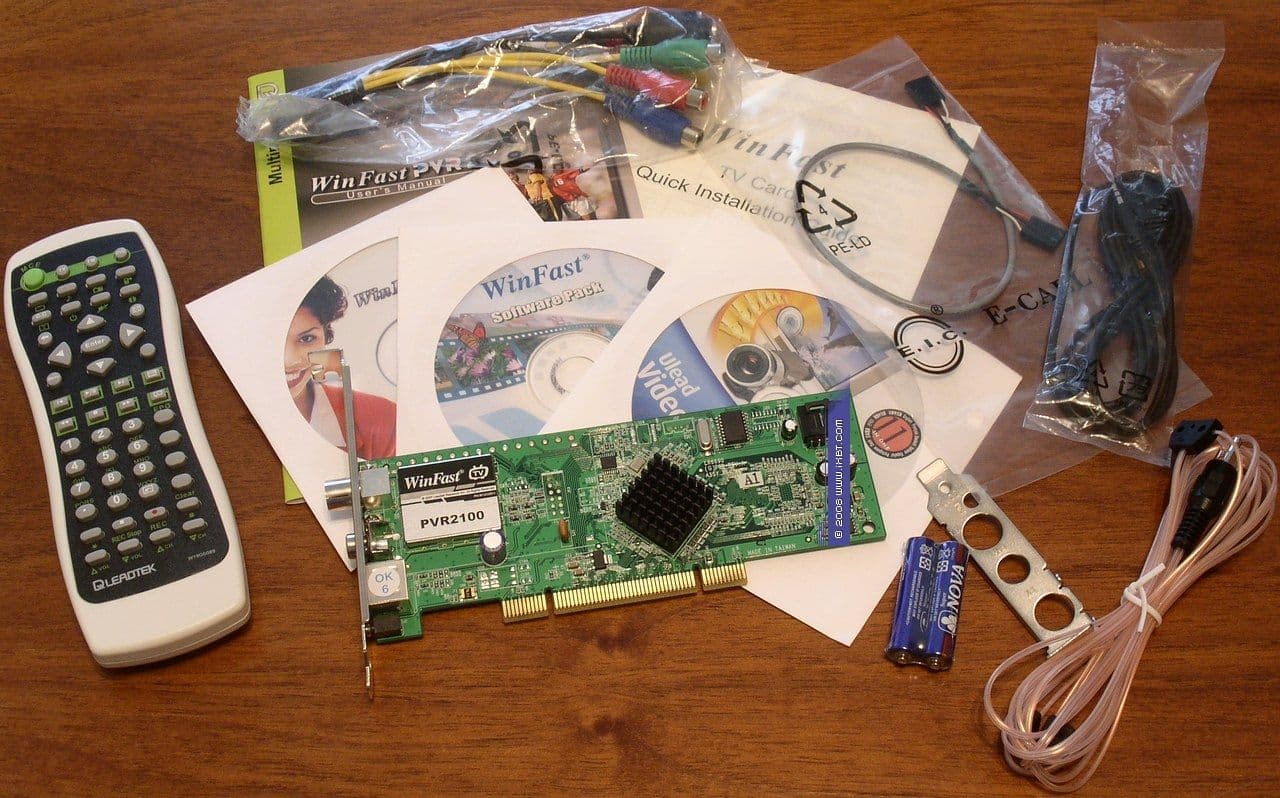

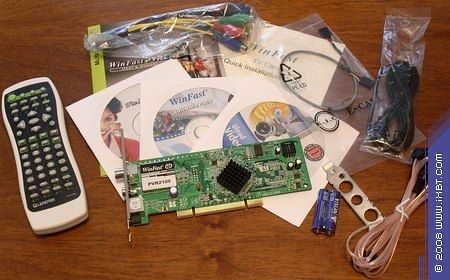

Комплект поставки

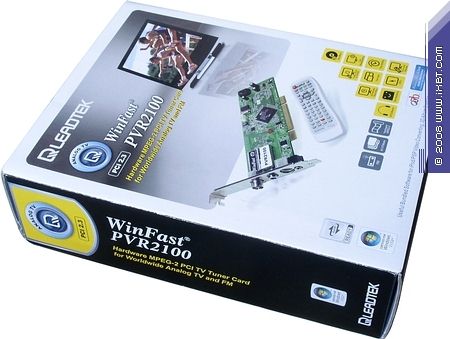

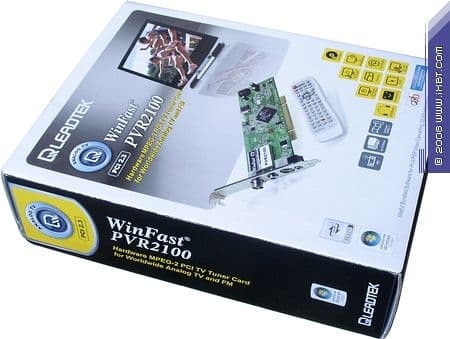

Тюнер поставляется в традиционной для мультимедийных продуктов компании коробке с двухцветным оформлением — чёрный в сочетании с индивидуальными для каждой модели цветовыми вставками (жёлтый цвет этих элементов уже встречался нам у WinFast TV2000XP Global и WinFast PxPVR2200).

В коробке находятся:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ

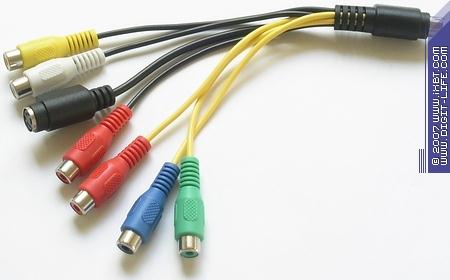

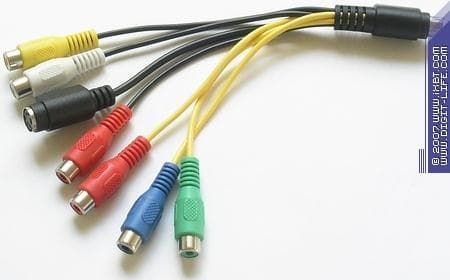

  • Переходник-разветвитель Mini-DIN 9-pin — S-Video + RCA (видео) + 2 RCA (аудио) + 3 RCA (компонентный видеовход)
  • FM-антенна
  • Кабель для подключения к дополнительному разъему звуковой карты
  • Планка для установки в низкопрофильные корпуса
  • Руководство по эксплуатации тюнера
  • 3 CD с драйверами и программным обеспечением

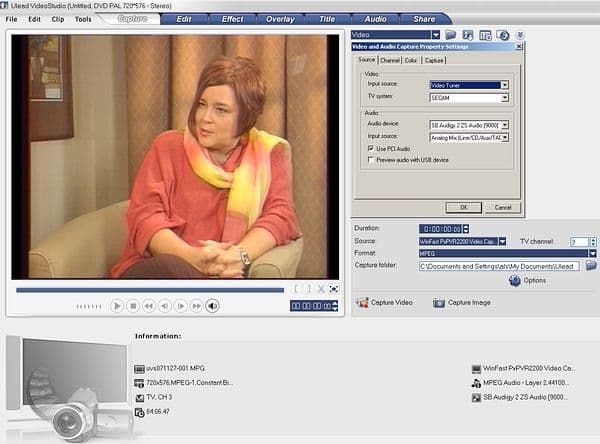

Компания не забывает о дополнительном ПО, представленном программами Ulead VideoStudio 10 SE DVD от Ulead Systems для захвата и редактирования видео,

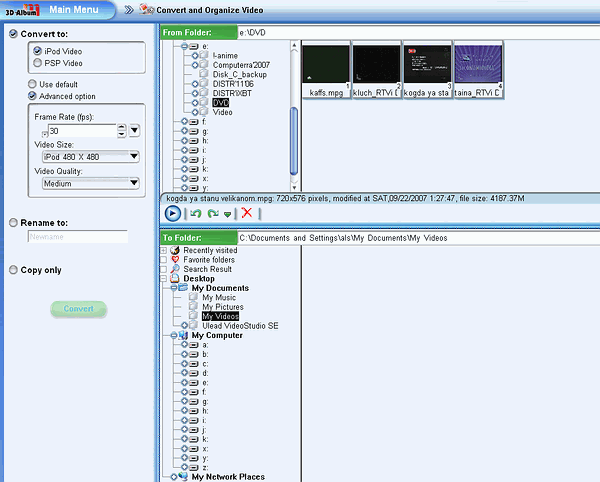

и 3D-Album версии 4.03 от Micro Research Institute, также включающей в себя конвертер видео для iPod и Sony PSP.

Серийные номера находятся на конвертах с дисками.

Конструкция и спецификации

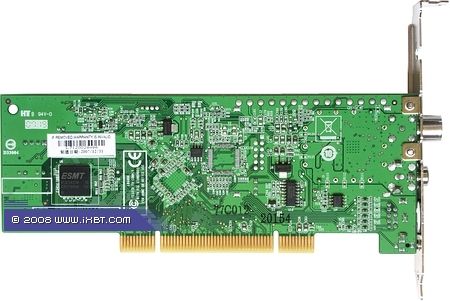

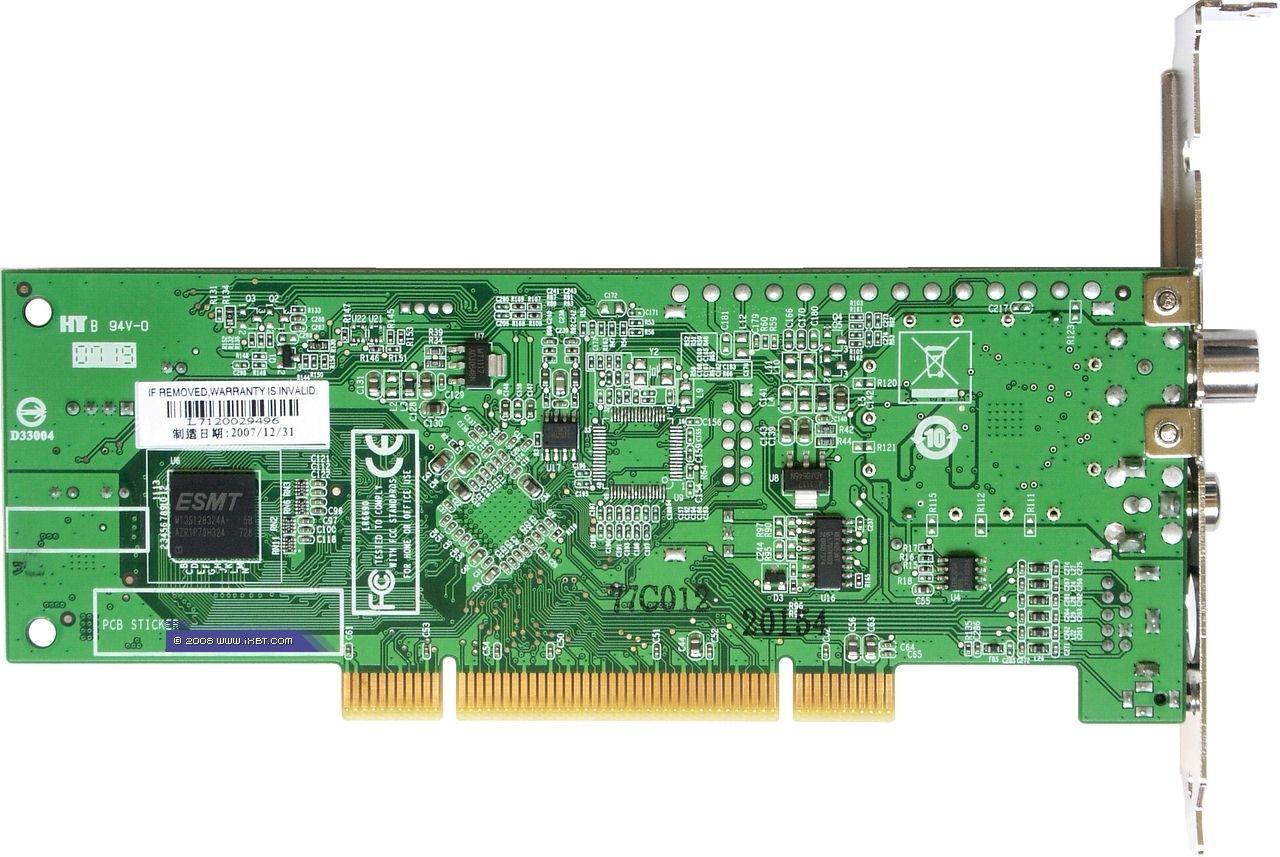

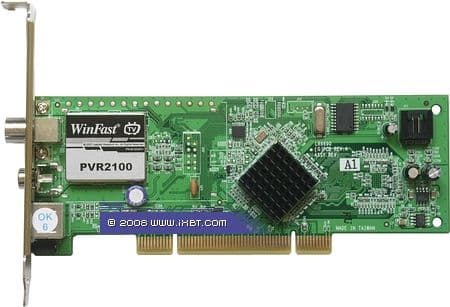

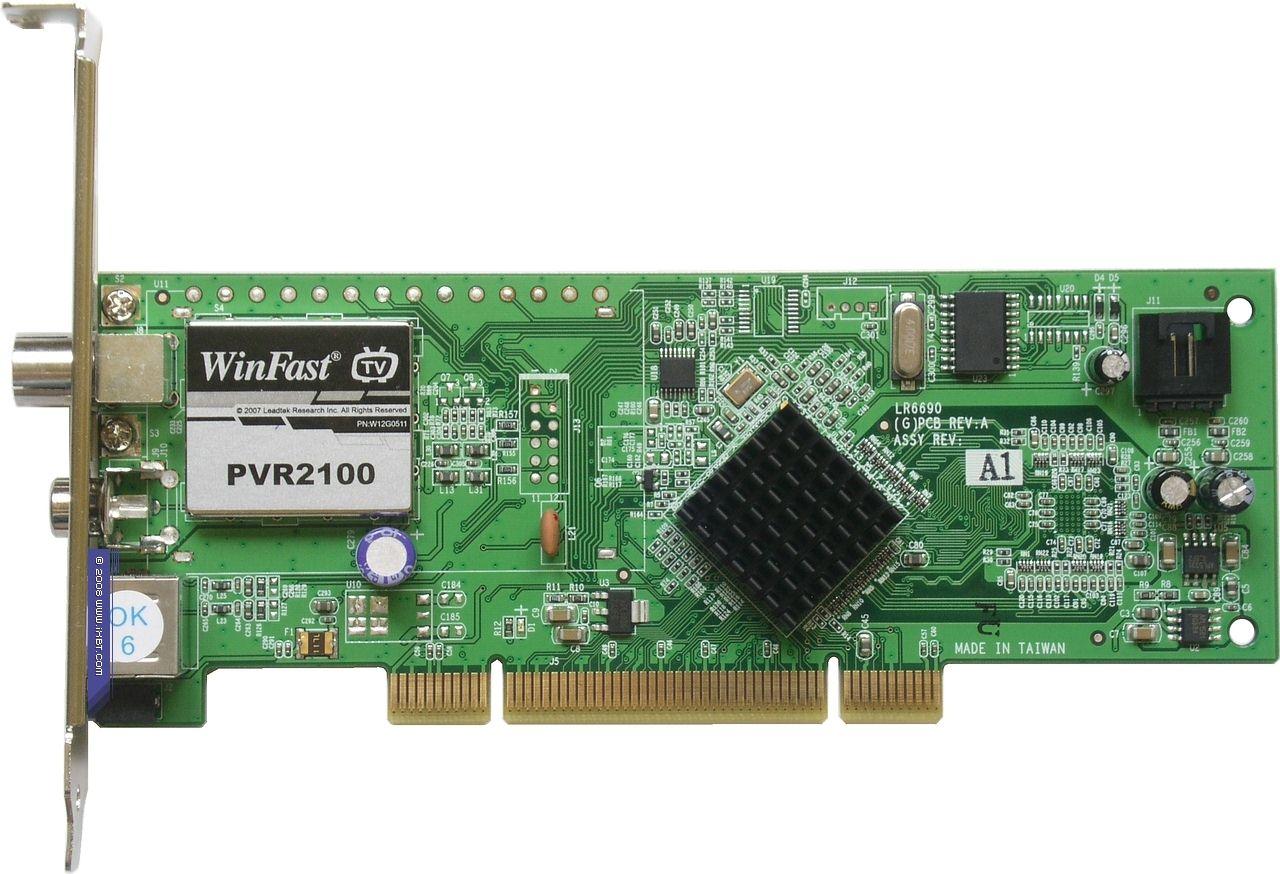

Тюнер представляет собой низкопрофильную плату.


Используемый ВЧ-блок (XC2028 производства Xceive Inc.) имеет собственную экранировку, однако все модели Leadtek, оснащённые этими приёмниками, могут похвастаться дополнительным экранированием. Как показывает практика, эта мера существенного влияния на качество приёма не оказывает, тем не менее, как минимум от случайных механических повреждений микросхема ВЧ-блока таким образом, всё-таки, защищается. Xceive достаточно жёстко регламентирует требования к обвязке ВЧ-блока. Насколько инженерам Leadtek удалось справится с этой задачей, мы увидим далее по тексту, пока же можно отметить 3 интегральных стабилизатора питания, способствующих снижению возможных пульсаций напряжения, 2 из которых расположены на обратной стороне платы.

WinFast PVR2100 стал третьим после Compro VideoMate H900 и GOTVIEW PCI DVD3 Hybrid попавшим к нам устройством, оснащенным 10-битным одночиповым АЦП+MPEG1/2-энкодером Conexant CX23418. Чип имеет ревизию 22ZZ. Любопытно размещение микросхемы под углом в 45 градусов. Радиатор на кодировщиках также встречается крайне редко.

Согласно спецификациям, возможности CX23418 почти не отличаются от широко распространённой связки CX2584x+CX23416. Уменьшение максимального битрейта при кодировании звука с 448 Кбит/с до 384 Кбит/с, вряд ли, способно существенно повлиять на захват аналогового видео с телевизионного эфира или внешних источников. Несмотря на то, что для CX23418 заявлена поддержка с коррекцией временных искажений Time Base Correction (TBC), предназначенная для уменьшения горизонтального дрожания, вызванного неравномерностью движения плёнки, и как следствие, лучших результатов при захвате с видеокассет, как и в случае с предыдущими моделями на базе этой микросхемы, явное представление этой возможности отсутствует.

CX23418 способен работать с компонентным сигналом, подключение соответствующих источников предусмотрено конструкцией переходника. Отметим, что конкуренты на базе этой же микросхемы такой возможности не имеют.

Использование CX23418 позволяет обеспечить не только аппаратное кодирование, но и вывод несжатого потока без участия MPEG1/2-компрессора. Во втором случае возможно применение реализованного в чипе аппаратного шумоподавления при просмотре.

Под буфер кодировщика используется FBGA модуль DDR-памяти ёмкостью 16 МБ производства Elite Semiconductor Memory Technology Inc.

Возможности тюнера:

  • Поддержка NTSC, PAL I/DK, PAL BG/DK, PAL M/N, SECAM LL, SECAM BG
  • Полная поддержка антенного и кабельного диапазонов
  • Поддержка декодирования стереозвука стандартов EIAJ/NICAM/A2/FM
  • Поддержка компонентного видеовхода 480i/576i
  • Аппаратное сжатие в MPEG1/2
  • FM стерео
  • Программная поддержка сторонних кодеков при записи
  • Режим отложенного просмотра Time-Shifting
  • Многооконные режимы воспроизведения записанных файлов
  • Поддержка прямой записи DVD/SVCD/VCD
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Подключение

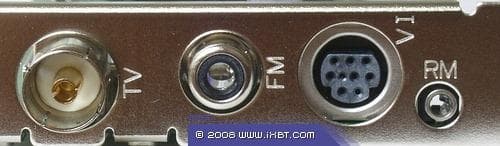

Коммутация реализована так же, как у большинства низкопрофильных моделей компании. Для подключения телевизионной антенны используется стандартный IEC-разъём, для FM-антенны — разъём RCA (Female).

В связи с ограничениями низкопрофильного дизайна, внешние источники видеосигнала подключаются к разъёму Mini-DIN 9-pin посредством переходника, имеющего S-Video, композитный и компонентные видеовходы и 2 RCA входа для передачи стереозвука.

Инженеры Leadtek верны своему подходу к передаче звука. Основным вариантом (штатное ПО работает именно так) является подключение к звуковой карте (!), несмотря на некоторую архаичность, обеспечивающее, в частности, гарантию отсутствия рассинхронизации изображения и звука при просмотре. Наконец-то, 4-pin разъём для этого установлен параллельно плате, его перпендикулярное расположение на предыдущих моделях при наличии устройства в соседнем разъёме могло стать причиной определённого неудобства, вызванного необходимостью перегиба кабеля под прямым углом. Соответствующий кабель входит в комплект поставки.

Установка и настройка

Установочное меню, выполненное с помощью flash-технологий, в зависимости от системной даты, в качестве фона может продемонстрировать поздравление с ближайшим календарным праздником. Редкий случай — более свежих версий драйвера и ПО, нежели обнаруженные на диске, на сайте не нашлось.

При тестировании использовались драйвер 6.0.107.25 и программы WinFast PVR2 версии 2.0.2.40, WinFast FM версии 5.13.01.2007-1207.

После установки в разделе Sound, video and game controllers появляется устройство WinFast PVR2100,

а в системном трее — привычная иконка программы WinFast Wizard, отвечающей за работу планировщика и пульта ДУ.

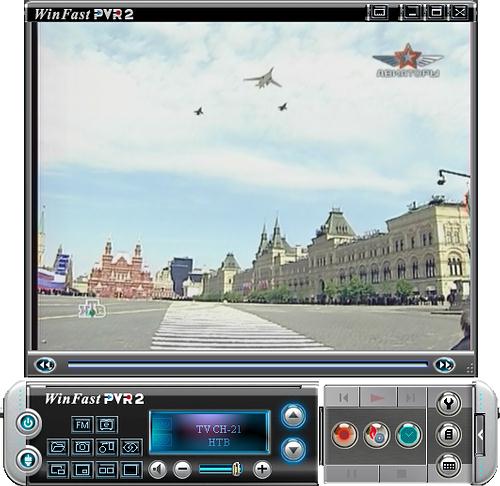

В отличие от подхода большинства производителей, приносящих оформление в жертву функциональности и наоборот, дизайнерам, поработавшим над внешним обликом WinFast PVR2, удалось совместить действительно красивый интерфейс (предусмотрены 3 разных варианта оформления) с хорошей эргономикой. Этому способствуют подбор сочетаний используемых цветов, анимированные кнопки оптимального размера, наличие специальной кнопки для отключения рамки видеоокна (frameless mode) и панели, всплывающая панель в полноэкранном режиме и т. д. Несмотря на отсутствие некоторых тонких настроек, являющихся объектом ритуального поклонения придирчивых российских пользователей, работа с программой оставляет приятное впечатление.

Поддерживается русский интерфейс. К сожалению, не без огрехов, в частности, достаточно давно наблюдается проблема с кодировкой некоторых символов в списке стран. Этот недостаток сложно назвать существенным, но исправить его не помешало бы. Серьёзные неточности перевода некоторых настроек при работе с DVB-T удостоились бы более критичного комментария, но этому мешает отсутствие у WinFast PVR2100 цифрового режима как такового.

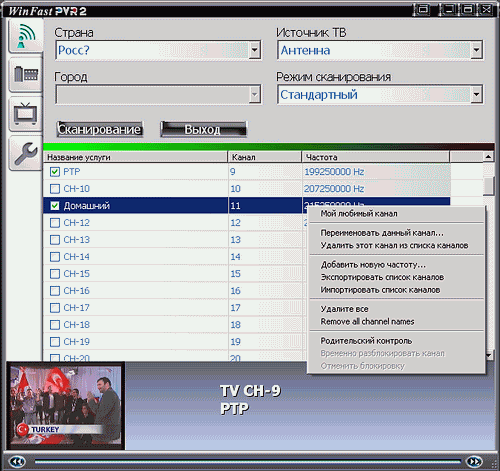

Кроме поиска по списку каналов и по частоте (Адаптированное сканирование каналов) поддерживаются экспорт/импорт списка, ручной ввод частоты, список избранных и блокировка нежелательных для просмотра каналов паролем.

Несмотря на отсутствие в явном виде установки системы цветности для каждого канала, такая возможность существует, нажатие кнопки H на клавиатуре переключает стандарт активного канала канала (меню настроек для этого открывать необязательно) с последующей фиксацией результата.

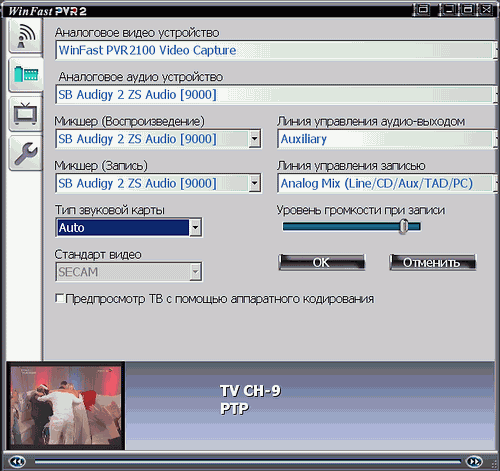

В разделе звуковых настроек предусмотрен раздельный выбор устройств для воспроизведения и для записи, что позволяет избежать проблем с современными интегрированными аудиокодеками. Видимо, для этой же цели служит выбор типа звуковой карты — Auto/C-Media HD Audio/Sound Blaster Audigy (Audigy 2). Любопытно, что семейства Creative X-Fi в этом списке так и не появилось.

Поддерживается просмотр декодированного MPEG2-потока с корректным отключение аналоговой звуковой линии в этом режиме.

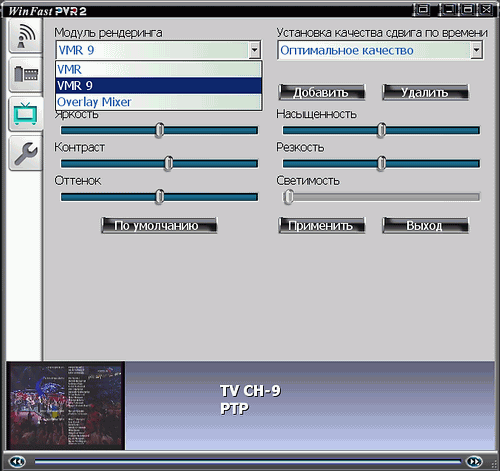

Вкладка видеонастроек предоставляет доступ к стандартным регулировкам яркости, цветности, насыщенности, контраста и чёткости (применяются одновременно ко всем каналам) с возможностью создания собственных профилей. Здесь же находятся выбор видеорендера (VMR, VMR9, Overlay Mixer) и предустановленных параметров MPEG2-потока при работе функции отложенного просмотра (переведённой как «сдвиг по времени») Time-Shifting, отличающихся разрешением (720×576, 640×288 и 384×288).

Низкая загрузка центрального процессора, обусловленная использованием при работе в этом режиме аппаратного кодировщика, располагает к однозначному выбору максимального.

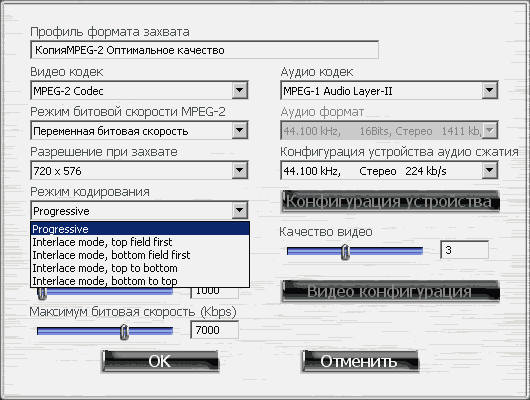

При программной записи в MPEG1/2 штатным кодеком на основе технологий CyberLink Corp. доступна тонкая настройка параметров вплоть до выбора прогрессивного/чересстрочного режима и минимальных/максимальных значений при записи с переменным битрейтом. При записи с помощью аппаратного кодировщика изменению подлежат видеобитрейт (в случае переменного три значения — планируемый, минимальный и максимальный) в диапазоне 1-10 Мбит/с, аудиобитрейт в диапазоне 192-384 Кбит/с и частота дискретизации звука (44,1 и 48 кГц). Изменение разрешения осуществляется сменой профиля.

Поддерживается запись сторонними кодеками, установленными в системе, с доступом к их дополнительным настройкам. Возможно создание пользовательских профилей.

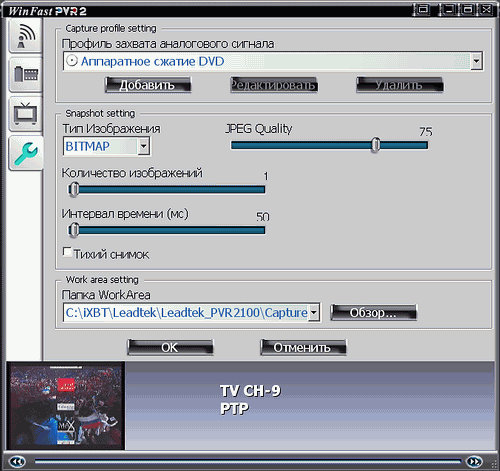

Захват кадров (как одного, так и серии с настраиваемым интервалом и количеством) осуществляется в форматах BMP, JPEG, PNG и TIFF. Возможность предварительного просмотра захваченных кадров отсутствует.

Дополнительные возможности

Посредством контекстного меню доступны такие опции, как установка высокого приоритета (позволяет решить возможные проблемы при использовании на слабых конфигурациях), масштабирование изображения (растяжение на полный экран, 4:3, 16:9, панорамирование и сканирование 4:3) и активация многоканального предварительного просмотра, при котором количество каналов в матрице регулируется в реальном времени изменением размеров видеоокна.

Воспроизведением файлов внутри основного видеоокна PiP (Picture-in-Picture) и в отдельном окне PoP (Picture-On-Picture) программисты компании не ограничились, при использовании оригинального режима PaP (Picture-And-Picture) окно делится на две половины, а общий ползунок управляет уровнем громкости в одном окне относительно второго.

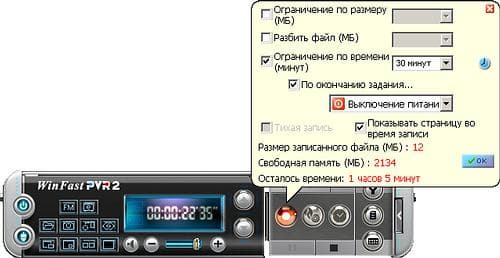

При нажатии правой кнопки мыши на иконке записи можно вызвать всплывающее окно с настройками ограничения по времени и по размеру. Здесь же можно задать выключение/переход в энергосберегающий режим после окончания записи.

При использовании отложенного просмотра для остановки воспроизведения служит отдельная кнопка на панели, не отключающая режим Time-Shifting полностью. Такой подход удобен тем, что страхует от случайного выхода из этого режима. Любопытной особенностью является возможность перемотки буферного файла на 1x, 2x, 4x, 8x, 16x, 32x.

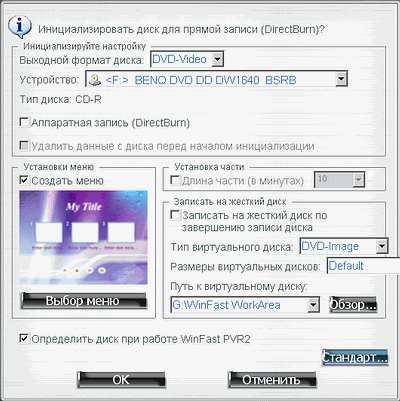

Программа поддерживает непосредственную запись на оптические носители с формированием полноценного меню либо создание образа диска (!).

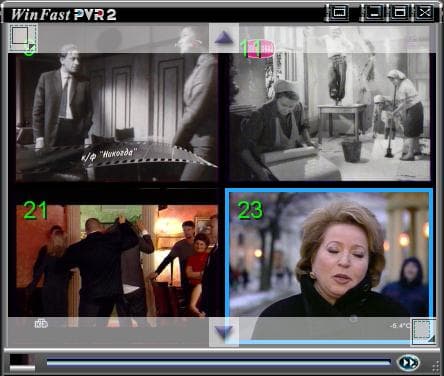

При наличии нескольких тюнеров от Leadtek вне зависимости от их типов, поддерживается фирменная технология M.V.P (Multiple-Video-Processing), суть которой заключается в том, что при повторном запуске приложения при работе с одним устройством запущенная копия начинает работать со вторым без какой-либо дополнительной настройки. При выходе из программы сохраняются параметры последней активной копии. В случае использования двух цифровых/гибридных тюнеров следует учитывать повышенную загрузку центрального процессора на программное декодирование.

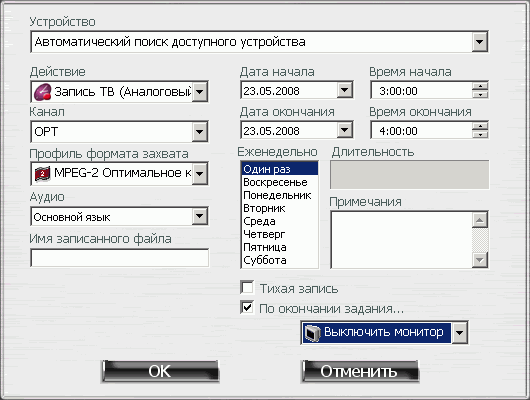

Планировщик поддерживает режим фоновой записи Silent Recording без активации видеоокна. После окончания запланированного задания возможны отключение компьютера и переход в ждущий режим.

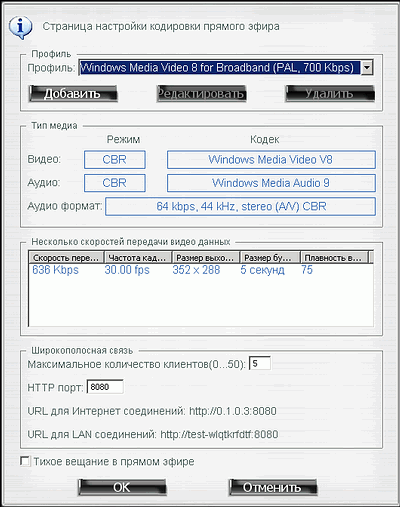

В последних версиях появилось вещание в сеть, ранее являющееся уникальной особенностью альтернативных программ и штатного ПО на их базе.

Качество

Как и WinFast TV2000XP Global, WinFast PxPVR2100 не хватает звёзд с неба в области качества приёма. Однако на эту порцию дёгтя нашлась неожиданная ложка мёда. Несмотря на отсутствие в штатном ПО доступа к настройкам имеющейся в CX23416/7/8 системы аппаратного шумоподавления, последняя, судя по наблюдаемому эффекту, задействована при просмотре. Кроме того, её действие также проявляется при просмотре декодированного MPEG2-потока (энтузиастам тонкой регулировки, по-прежнему, остаётся посоветовать сторонние утилиты, предоставляющие доступ к настройкам драйвера).

Сложно сказать, эта ли причина или что-то другое привела к занятной особенности работы тюнера в связке со штатной программой. После переключения канала изображение теряет чёткость, восстанавливаясь в прежнем качестве в течение нескольких секунд, причём, использование аппаратного сжатия/режима отложенного просмотра на это никак не влияет.

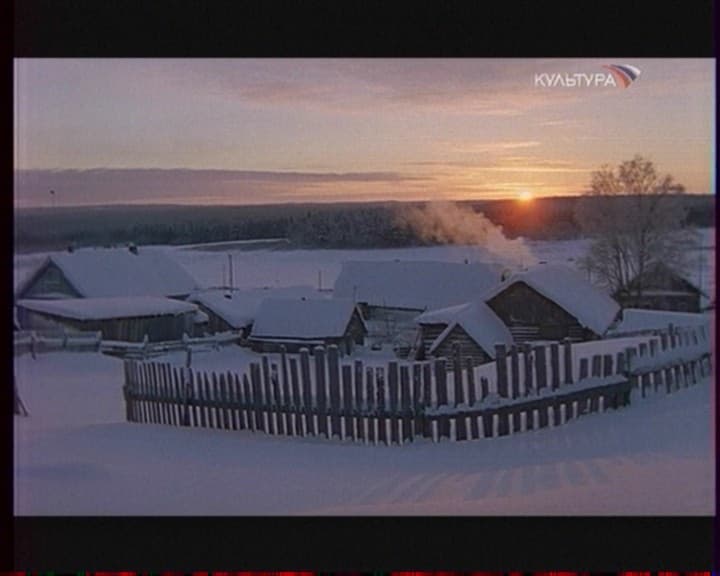

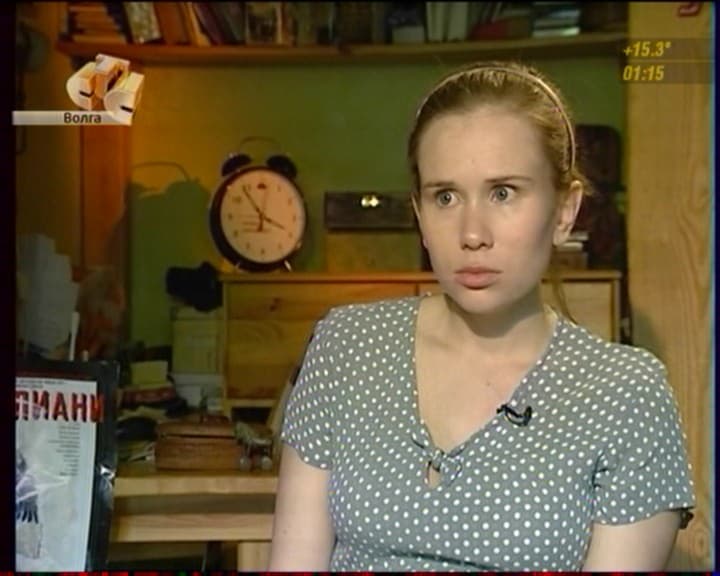

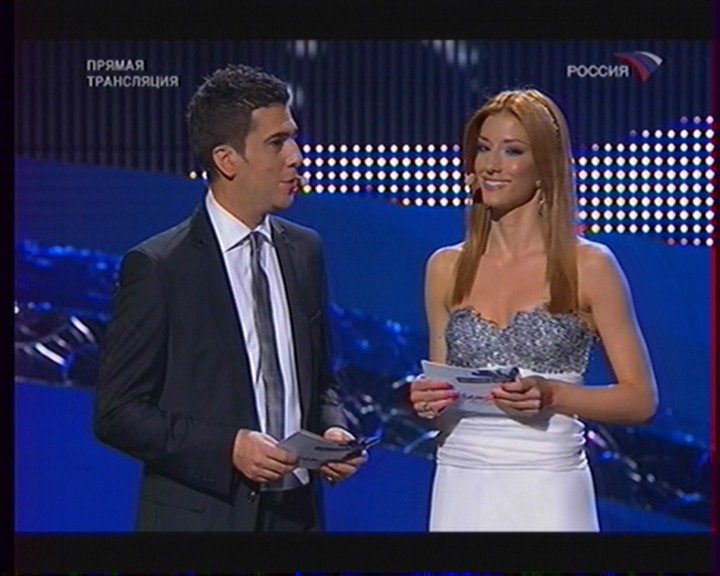

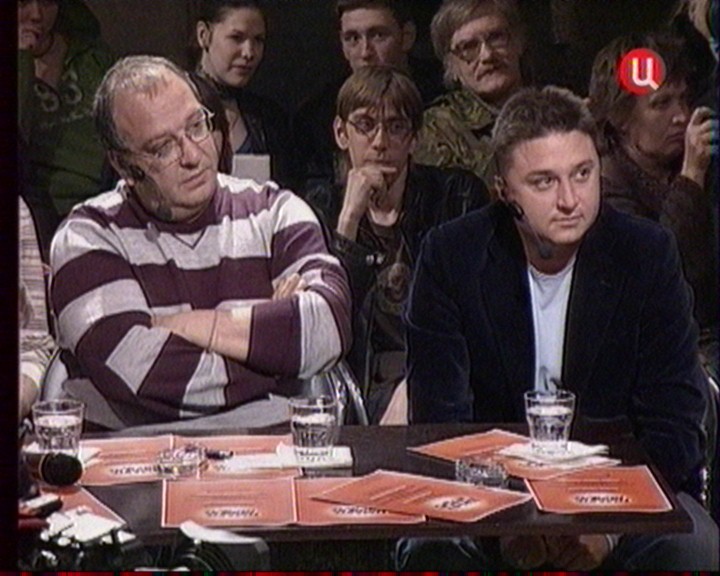

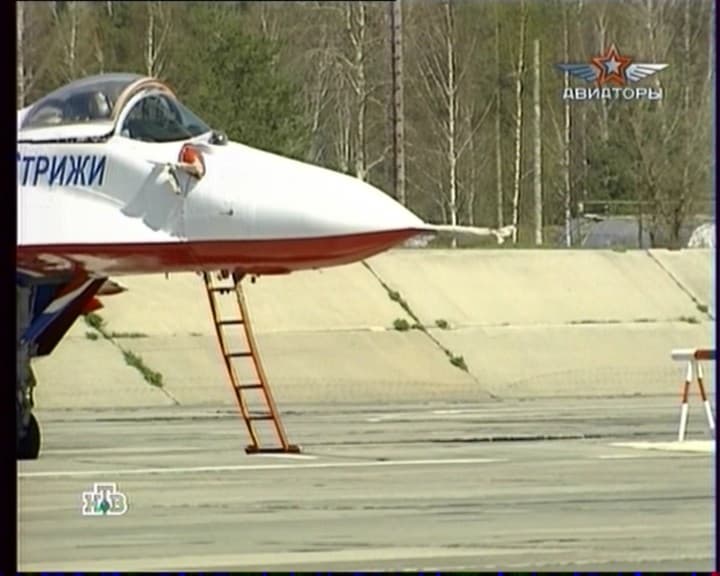

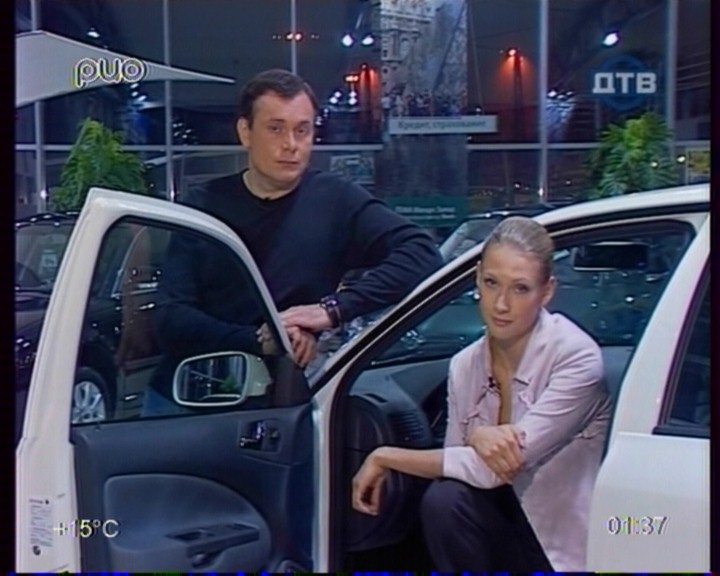

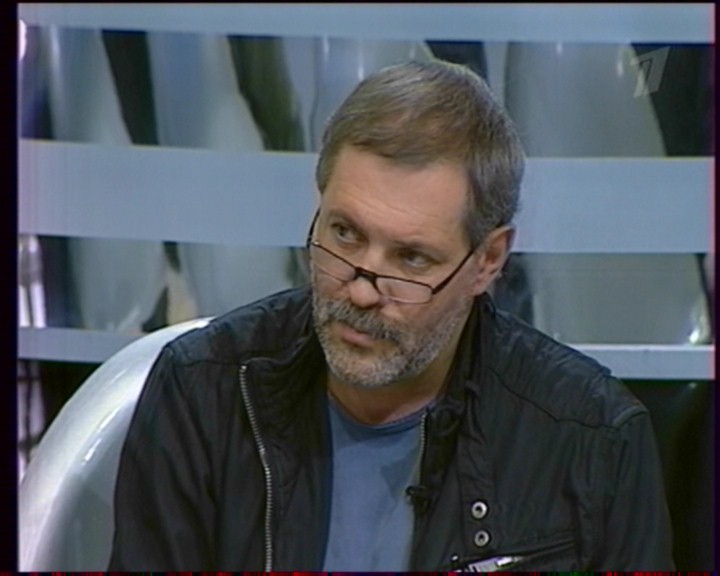

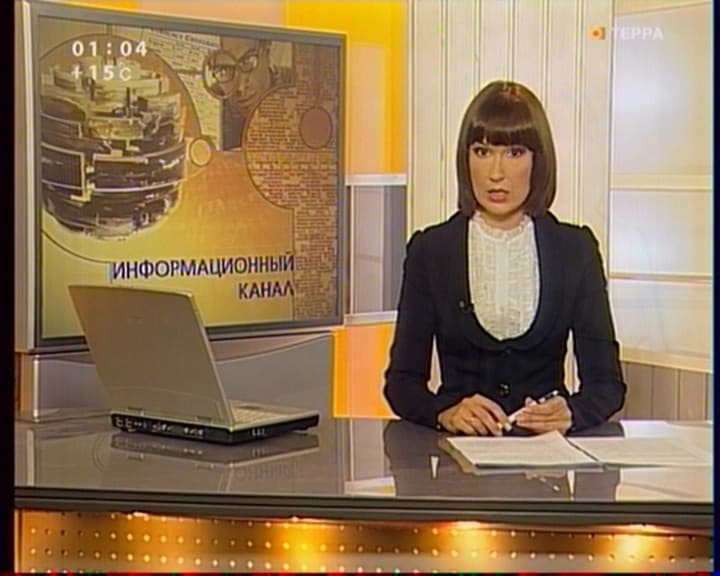

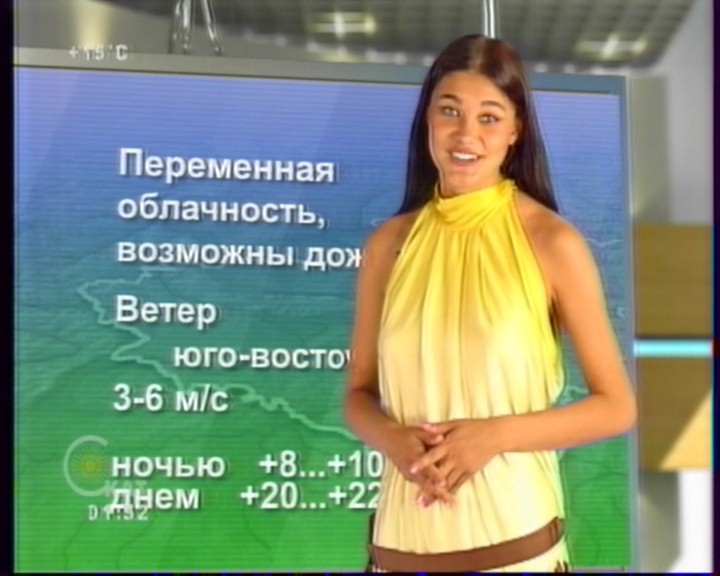

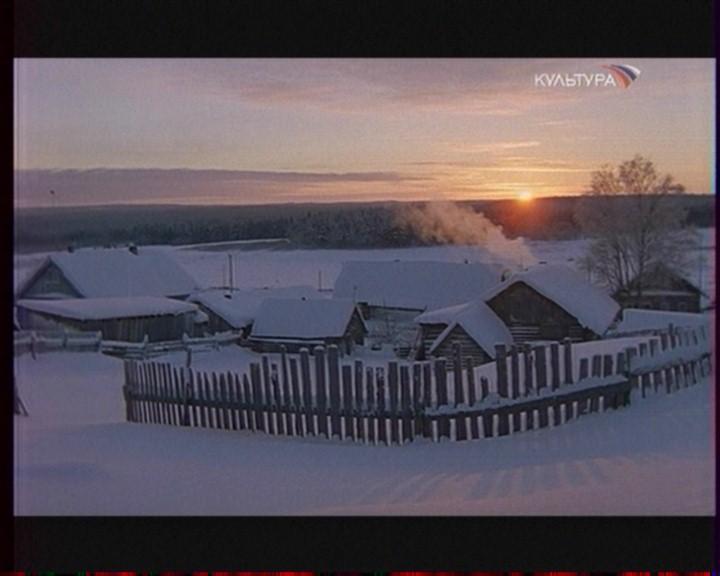

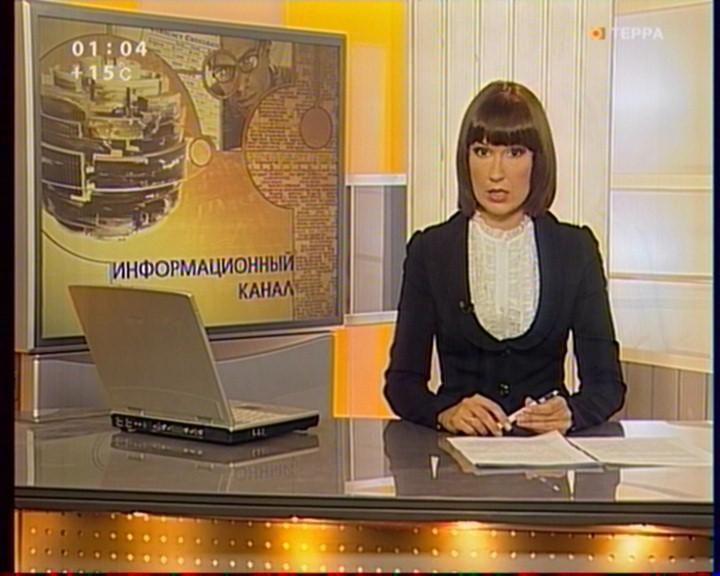

В остальном, тюнер демонстрирует хорошее качество изображения, характерное для последнего поколения АЦП от Conexant.

Отсутствие масштабирования (overscan), компенсирующего краевые дефекты изображения во время записи/ отложенного просмотра, давно пора бы исправить. Наверняка это по силам программистам компании, исчезла же в последних версиях WinFast PVR2 отмеченная в предыдущих обзорах неспособность программы удерживать соотношение 4:3 на широкоформатном дисплее во время записи/отложенного просмотра.

Претензий к качеству звука и к стабильности работы режима отложенного просмотра при использовании тюнера со звуковой картой серии Creative Audigy не возникало.

К сожалению, актуальные на момент выхода обзора драйверы PVR2100 не поддерживают автоматическое определение системы цветности, что в условиях отечественного кабельного (а иногда и эфирного) вещания ставит под вопрос целесообразность использования тюнера с Windows Media Center и другими оболочками, не имеющими соответствующей настройки. Остаётся надеяться, что автоматическое определение будет реализовано в последующих версиях.

Напомним, что последние АЦП от Conexant, включая CX23418, имеют некоторые проблемы с синхронизацией при захвате с видеокассет (в основном, это касается неоднократно перезаписанных носителей), записанных на некоторых видеокамерах/видеомагнитофонах, преимущественно производства Sony (однако, как показывает практика, от этого эффекта не застрахованы и владельцы бытовой техники других марок). В настоящее время эта проблема практически полностью решена только у тюнеров от GOTVIEW и частично у тюнеров от Compro Technology. Информации о действиях остальных производителей конечных решений в этом направлении не имеется, так что, вероятность столкнуться с подобным при покупке WinFast PVR2100 остаётся.

FM-тюнер

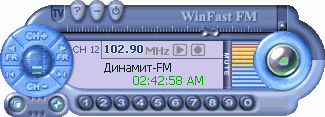

Для работы в FM-режиме предназначено отдельное приложение WinFast FM, несмотря на радикальное обновление TV-модуля, сохраняющее внешний вид в неприкосновенности с нашего первого знакомства в 2003 году. Язык интерфейса программы зависит от региональных настроек операционной системы.

Тюнер продемонстрировал неплохой результат автоматического поиска и хорошее качество приёма в этом режиме. Приятным сюрпризом оказался приём радиостанций на эфирную телевизионную антенну (!).

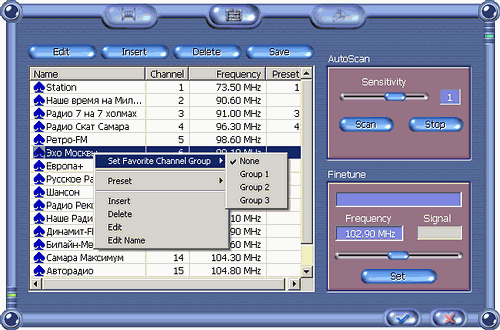

Программа поддерживает 3 пользовательских списка.

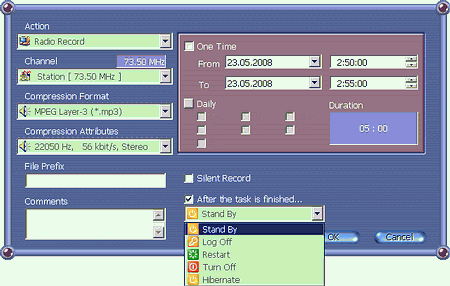

Кроме записи в mp3 с системным ограничением в 22 кГц 56 Кбит/с (обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec), поддерживаются форматы wma (до 44 кГц 128 Кбит/с) и Microsoft ADPCM.

Отдельный планировщик WinFast FM также поддерживает отключение компьютера и переход в энергосберегающие режимы после выполнения задания.

Качество звука находится на хорошем уровне (скачать 20-секундный фрагмент, MP3, 480 КБ), разве что, заметен уклон в низкие частоты.

Используемая в процессе тестирования версия WinFast FM при работе под Windows XP не позволяла осуществить запись два раза подряд, ссылаясь на невозможность подключения к устройству. Под Wndows Vista такой проблемы не возникло.

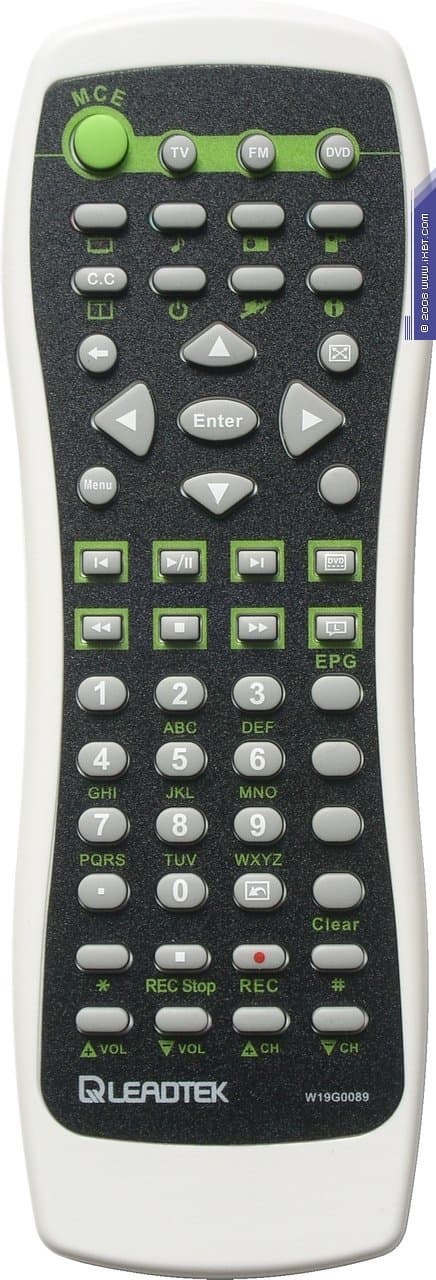

Пульт ДУ

Модная тенденция поддержки управления мультимедийными оболочками современных операционных систем не обошла стороной Leadtek. Однако в отличие от конкурентов, начавших комплектовать свою продукцию сертифицированными пультами, разработчики применили несколько неожиданную стратегию. Добавление к 49-кнопочному пульту с питанием от 2 батареек типоразмера ААА (входят в комплект) 4 дополнительных кнопок с переносом на них управления громкостью и переключением каналов позволило освободить курсорный блок для навигации по Windows Media Center, что в сочетании с превращением кнопки Power в кнопку MCE обеспечило полноценную работу с этой оболочкой.

Режим работы пульта переключается в настройках WinFast Wizard.

Выводы

Особенности реализации передачи звука при подведении итогов не учитывались, преимущества и недостатки такого подхода указаны выше.

Плюсы

  • Низкопрофильный дизайн
  • Поддержка всех существующих стандартов изображения и звука
  • Хорошее качество приёма в FM-режиме
  • Возможность приёма радиостанций на телевизионную антенну
  • Поддержка декодирования стереозвука
  • Аппаратное сжатие в MPEG1/2
  • Захват с источников компонентного сигнала (YCbCr)
  • Возможность просмотра в режиме декодировании MPEG2
  • Режим отложенного просмотра Time-Shifting с использованием аппаратного кодировщика
  • Полная поддержка сторонних кодеков при записи
  • Индивидуальная настройка системы цветности для каждого канала
  • Многоканальный предварительный просмотр
  • Многооконные режимы воспроизведения записанных файлов
  • Поддержка прямой записи на DVD/SVCD/VCD с возможностью созданию образов
  • Возможность отключения компьютера после завершения записи
  • Оригинальный дизайн штатного ПО с поддержкой нескольких вариантов интерфейса
  • Поддержка 32- и 64-разрядных версий Windows Vista
  • Управление Windows Media Center при помощи комплектного пульта ДУ
  • Наличие дополнительного ПО в комплекте поставки

Минусы

  • Повышенные требования к качеству телевизионного сигнала
  • Возможные проблемы при записи с некоторых видеокассет
  • Отсутствие доступа к настройкам шумоподавления кодировщика
  • Отсутствие индивидуальных видеонастроек для каждого канала
  • Отсутствие масштабирования изображения во время записи/режима отложенного просмотра

Большинство отмеченных недостатков сложно назвать критичными для обычного пользователя, к достоинствам же добавим, что на момент выхода обзора Leadtek WinFast PVR2100 является, пожалуй, самым дешёвым мультистандартным низкопрофильным TV- и FM-тюнером с поддержкой аппаратного сжатия в MPEG1/2 на российском рынке.

Средняя текущая цена (количество предложений) Leadtek WinFast PVR2100 в московской рознице: Н/Д(0)



Выражаем благодарность компании
«Leadtek Research Inc.»
за предоставленный на тестирование тюнер
