TV- и FM-тюнер Leadtek WinFast PxPVR2200


PCI-Express, аппаратное сжатие в MPEG1/2 и доступная цена



Все что становится обыденным, мало ценится.
Вольтер

Если принять за точку отсчёта первые TV-тюнеры с интерфейсом PCI-Express, оснащённые ВЧ-блоками и АЦП от Philips/NXP Semiconductors, то устройства на базе эталонного дизайна Sonora, предусматривающего использование схемотехники производства Conexant Systems, Inc. и Xceive Inc. можно условно отнести ко второму поколению. Мы уже ознакомились с Compro VideoMate E650 и Compro VideoMate E800, пришло время перейти к продукции других производителей. Особенностью рассматриваемого в этом материале Leadtek WinFast PxPVR2200 является более востребованная российским рынком функциональность (аппаратный MPEG1/2-кодировщик при отсутствии поддержки цифрового вещания в формате DVB-T), в доступной российскому пользователю линейке Compro Technologiy на данный момент подобных моделей, к сожалению, нет. Справедливости ради, уточним, что, при необходимости, в арсенале Leadtek можно найти PxDVR3200 H, отличающийся от PxPVR2200 как раз поддержкой DVB-T.

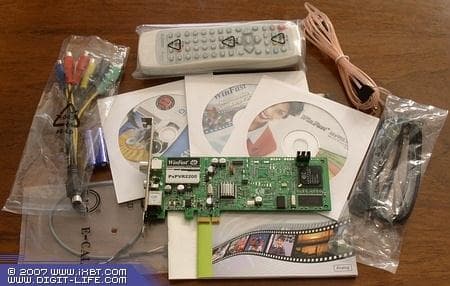

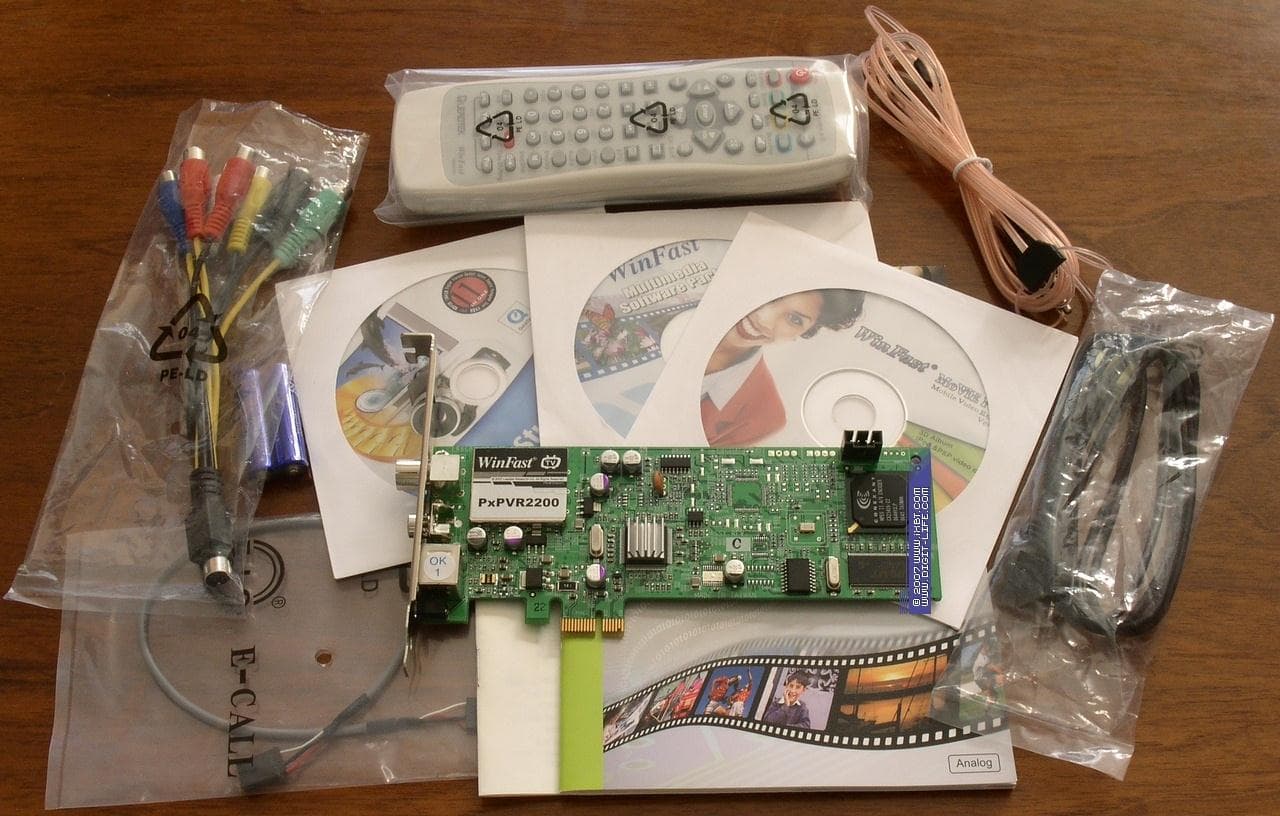

Комплект поставки

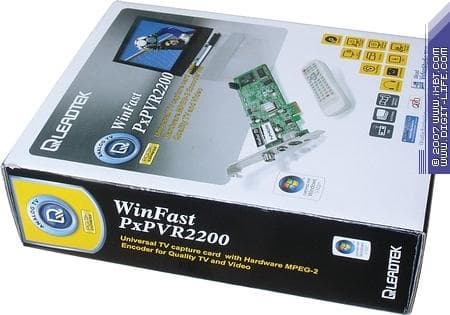

Тюнер поставляется в традиционной для мультимедийных продуктов компании коробке с двухцветным оформлением — чёрный в сочетании с индивидуальными для каждой модели цветовыми вставками (на этот раз жёлтыми, как у WinFast TV2000XP Global).

В коробке находятся:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ

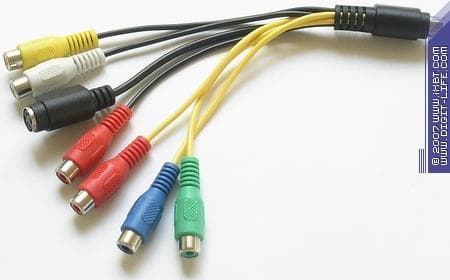

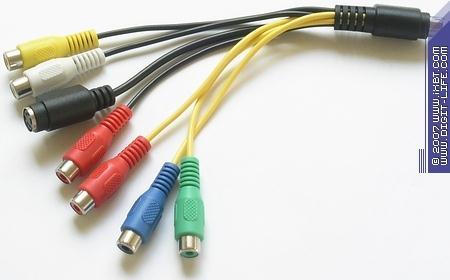

  • Переходник-разветвитель Mini-DIN 9-pin — S-Video + RCA (видео) + 2 RCA (аудио) + 3 RCA (компонентный видеовход)
  • FM-антенна
  • Кабель для подключения к дополнительному разъему звуковой карты
  • Руководство по эксплуатации тюнера
  • 3 CD с драйверами и программным обеспечением

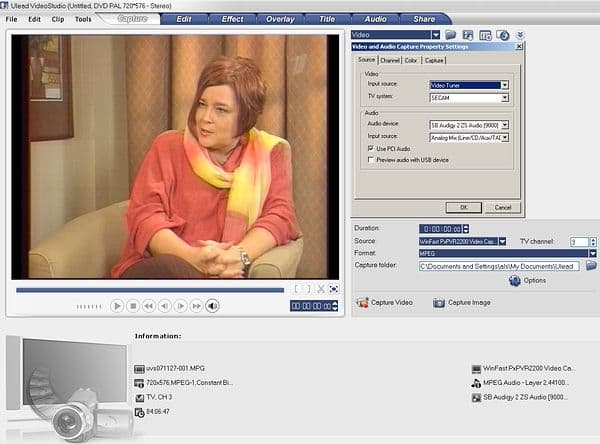

В традициях компании — наличие в комплекте дополнительного ПО, на этот раз представленного программами Ulead VideoStudio 10 SE DVD от Ulead Systems для захвата и редактирования видео,

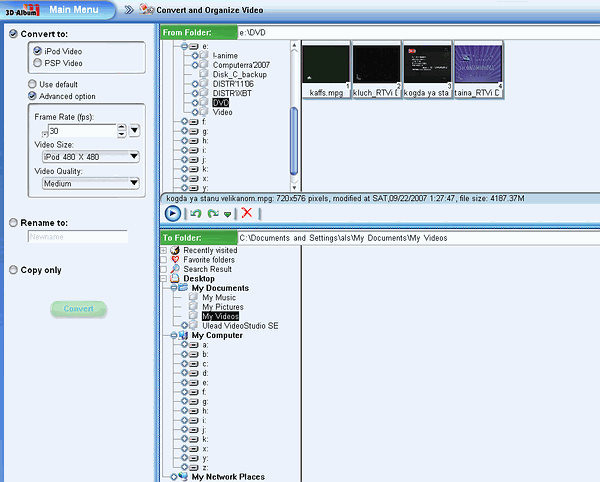

и 3D-Album версии 4.03 от Micro Research Institute, также включающей в себя конвертер видео для iPod и Sony PSP.

Серийные номера находятся на конвертах с дисками.

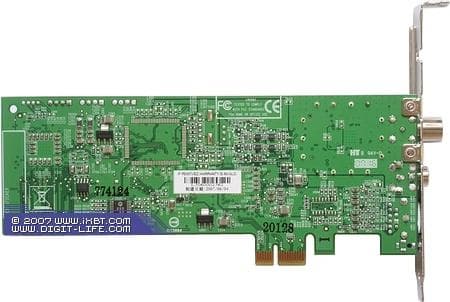

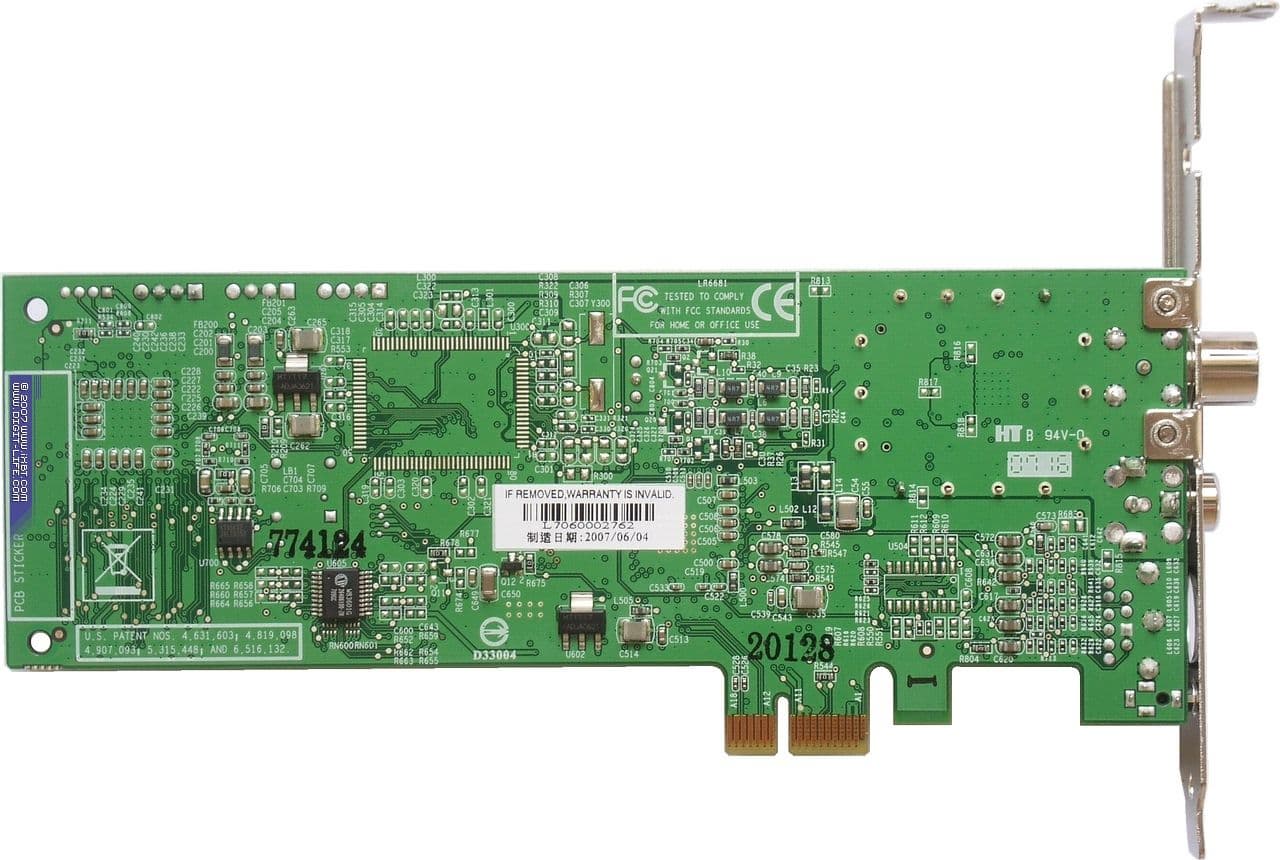

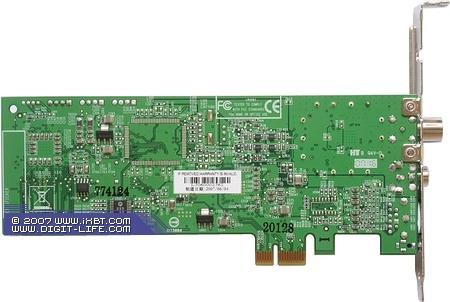

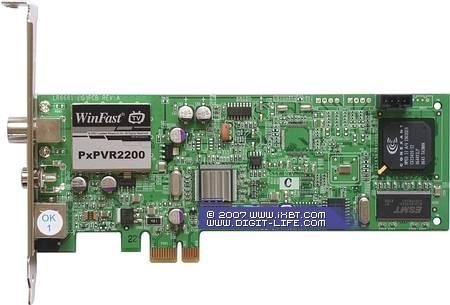

Конструкция и спецификации

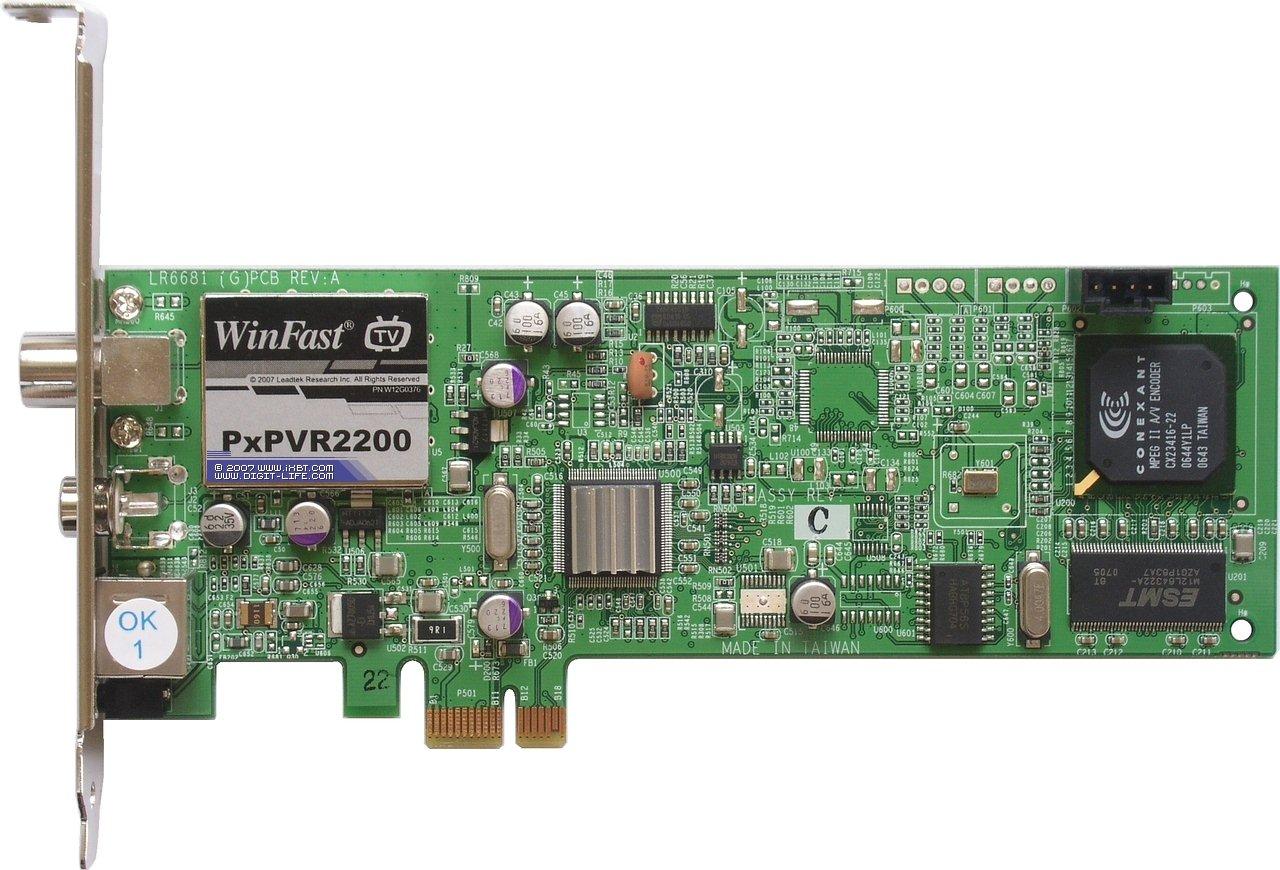

В отличие от заметно переработанного относительно эталонного дизайна тюнеров производства Compro Technology, компоновка PxPVR 2200 существенных отклонений от последнего не имеет. Низкопрофильная плата стандартной длины.


Несмотря на наличие у ВЧ-блока (Xceive XC2028) собственного экрана, как и вышеупомянутый TV2000XP Global, приёмник имеет дополнительное экранирование. Можно отметить четыре интегральных стабилизатора питания (два из которых расположены на обратной стороне платы), способствующих снижению возможных пульсаций напряжения.

10-битный АЦП Conexant CX23885 способен работать с компонентным сигналом, подключение соответствующих источников предусмотрено конструкцией переходника. Актуальная на осень 2007 года ревизия 13Z, рассчитанная на PCI-Express 1.0a и 1.1, прикрыта радиатором. В декабре её должна сменить 14Z, с поддержкой PCI-Express 2.0, впрочем, такая замена, вряд ли, сможет повлиять на технические характеристики тюнеров.

Несмотря на существование MPEG1/2 кодировщика Conexant CX23417, отличающегося от популярного CX23416 отсутствием моста PCI, PxPVR2200 преподнёс сюрприз в виде этого CX23416 (ревизия 22). Причина установки энкодера с избыточной функциональностью осталась неясной, но возможную замену этой микросхемы в будущем исключать нельзя. Буфер, необходимый для работы компрессора, реализован при помощи модуля 6ns памяти производства Elite Semiconductor Memory Technology Inc., ёмкостью 8 МБ.

Незаполненное посадочное место под COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор как раз и отличает PxPVR2200 от гибридного PxDVR3200 H.

В очередной раз напомним, что дизайн предусматривает вывод несжатого потока без участия MPEG1/2-компрессора. По сравнению с использованием кодировщика в качестве моста, такой подход имеет как преимущества (лучшая совместимость, возможность одновременной работы с записываемым и несжатым потоками, в некоторых случаях меньшая загрузка центрального процессора), так и недостатки (невозможность дополнительной обработки средствами кодера вне записи, в частности, отсутствие аппаратного шумоподавления при просмотре).

Возможности тюнера:

  • Поддержка NTSC, PAL I/DK, PAL BG/DK, PAL M/N, SECAM LL, SECAM BG
  • Полная поддержка антенного и кабельного диапазонов
  • Поддержка декодирования стереозвука стандартов EIAJ/NICAM/A2/FM
  • Поддержка компонентного видеовхода 480i/576i
  • Аппаратное сжатие в MPEG1/2
  • FM-стерео
  • Программная поддержка сторонних кодеков при записи
  • Режим отложенного просмотра Time-Shifting
  • Многооконные режимы воспроизведения записанных файлов
  • Поддержка прямой записи DVD/SVCD/VCD
  • Поддержка Windows XP/MCE 2005/Vista (32- и 64-разрядных версий)

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Подключение

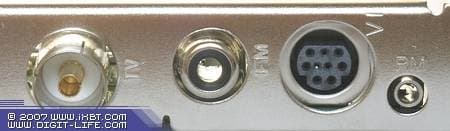

Коммутация реализована так же, как у TV2000XP Global. Для подключения телевизионной антенны используется стандартный IEC-разъём, для FM-антенны — разъём RCA (Female).

В связи с ограничениями низкопрофильного дизайна, внешние источники видеосигнала подключаются к разъёму Mini-DIN 9-pin посредством переходника, имеющего S-Video, композитный и компонентные видеовходы и 2 RCA входа для передачи стереозвука.

Инженеры Leadtek верны своему подходу к передаче звука. Основным вариантом (штатное ПО работает именно так) является подключение к звуковой карте (!). 4-pin разъём для этого установлен перпендикулярно плате, что при наличии устройства в соседнем разъёме может стать причиной определённого неудобства, вызванного необходимостью перегиба кабеля под прямым углом. Не будем торопиться с выводами, по крайней мере, такое решение гарантирует отсутствие рассинхронизации изображения и звука, до сих пор проявляющейся на некоторых конфигурациях у Compro VideoMate E800. Соответствующий кабель входит в комплект поставки.

Установка и настройка

Установочное меню, выполненное с помощью flash-технологий, в зависимости от системной даты, в качестве фона может продемонстрировать поздравление с ближайшим календарным праздником. В нашем случае, необходимости в установке ПО с диска не возникло в связи с появлением на сайте более свежих версий.

При тестировании использовались: драйвер 6.0.1012.25 и программы WinFast PVR2 версии 2.0.2.35, WinFast FM версии 5.13.01.2007-1115.

После установки в разделе Sound, video and game controllers появляется устройство WinFast PxPVR2200,

а в системном трее — привычная иконка программы WinFast Wizard, отвечающей за работу планировщика и пульта ДУ (кроме штатного поддерживаются MCE-совместимые).

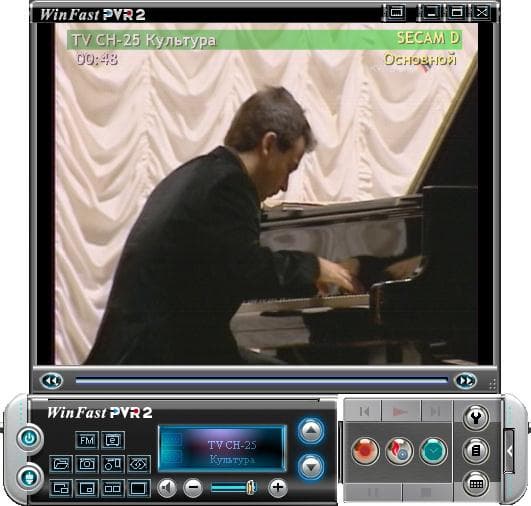

В отличие от производителей, приносящих оформление в жертву функциональности и наоборот, WinFast PVR2 сочетает действительно красивый интерфейс (предусмотрены три разных варианта оформления) с хорошей эргономикой, чему способствуют подбор сочетаний используемых цветов, анимированные кнопки оптимального размера, наличие специальной кнопки для отключения рамки видеоокна (frameless mode) и панели, всплывающая панель в полноэкранном режиме и т. д. Несмотря на отсутствие некоторых тонких настроек, обожаемых придирчивыми российскими пользователями, работа с программой оставляет приятное впечатление.

Программа поддерживает русский интерфейс. Не без огрехов, например, в последних версиях наблюдается проблема с кодировкой некоторых символов в списке стран. Впрочем, этот недостаток сложно назвать существенным, к тому же, исправляется он без особых затрат. Серьёзные неточности перевода некоторых настроек цифрового режима владельцам WinFast PxPVR2200 не помешают в силу отсутствия такового.

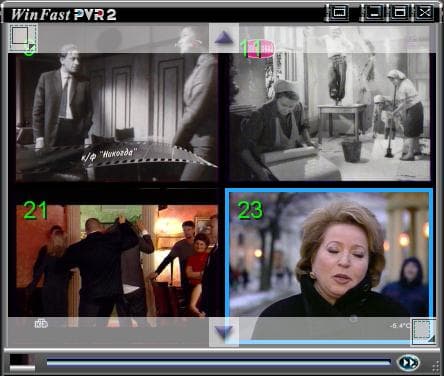

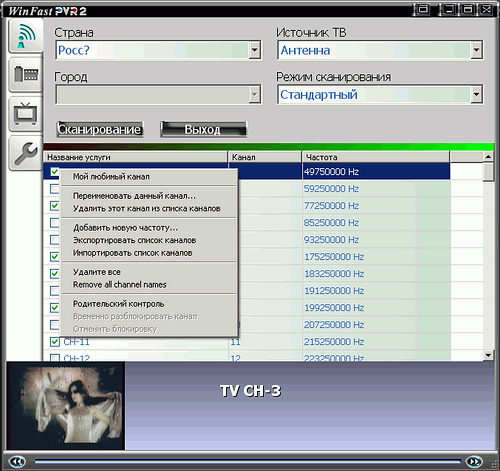

Кроме поиска по списку каналов и по частоте (Адаптированное сканирование каналов) поддерживаются: экспорт/импорт списка, ручной ввод частоты, список избранных и блокировка нежелательных для просмотра каналов паролем.

Несмотря на отсутствие в явном виде установки системы цветности для каждого канала, такая возможность существует, нажатие кнопки H на клавиатуре переключает стандарт активного канала (меню настроек для этого открывать необязательно) с последующей фиксацией результата.

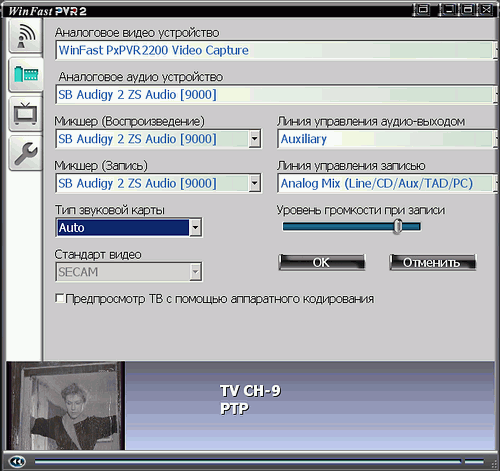

В разделе звуковых настроек предусмотрен раздельный выбор устройств для воспроизведения и для записи, что позволяет избежать проблем с современными интегрированными аудиокодеками. Видимо, для этой же цели служит выбор типа звуковой карты — Auto/C-Media HD Audio/Sound Blaster Audigy (Audigy 2).

Просмотр декодированного MPEG2-потока можно считать нововведением, с этим в ПО от Leadtek мы ещё не сталкивались. Отметим корректное отключение аналоговой звуковой линии в этом режиме, эффект «эха», наблюдающийся в ранних версиях программы, отсутствовал.

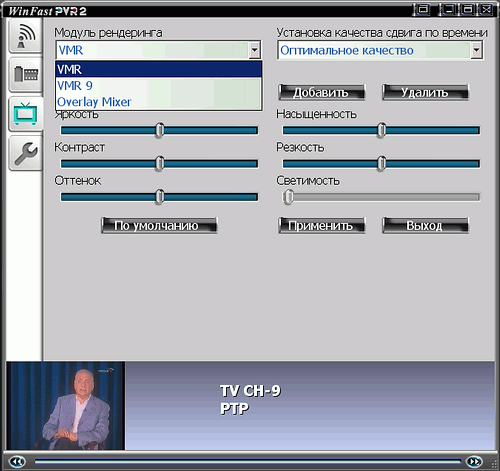

Вкладка видеонастроек предоставляет доступ к стандартным регулировкам яркости, цветности, насыщенности, контраста и чёткости (применяются одновременно ко всем каналам) с возможностью создания собственных профилей. Здесь же находится выбор предустановленных параметров MPEG2-потока при работе функции отложенного просмотра (переведённой как «сдвиг по времени») Time-Shifting, отличающихся разрешением (720×576, 640×288 и 384×288).

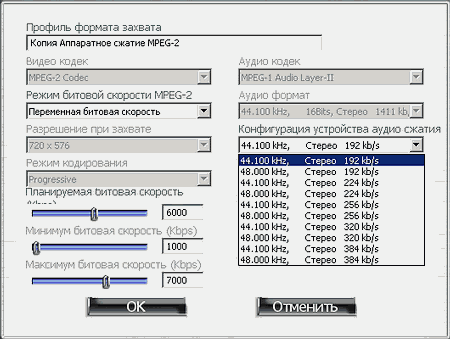

Низкая загрузка центрального процессора, обусловленная использованием при работе в этом режиме аппаратного кодировщика, располагает к однозначному выбору максимального.

При программной записи в MPEG1/2 штатным кодеком на основе технологий CyberLink Corp. доступна тонкая настройка параметров вплоть до выбора прогрессивного/чересстрочного режима и минимальных/максимальных значений при записи с переменным битрейтом. При записи с помощью аппаратного кодировщика изменению подлежат: видеобитрейт (в случае переменного три значения — планируемый, минимальный и максимальный) в диапазоне 1-10 Мбит/с, аудиобитрейт в диапазоне 192-384 Кбит/с и частота дискретизации звука (44,1 и 48 кГц). Изменение разрешения осуществляется сменой профиля. К сожалению, настройки имеющейся в CX23416/7 системы аппаратного шумоподавления, как и в штатном ПО от Compro и AVerMedia, скрыты от пользователя, так что, энтузиастам остаётся посоветовать сторонние утилиты, предоставляющие доступ к настройкам драйвера.

Поддерживается запись сторонними кодеками, установленными в системе, с доступом к их дополнительным настройкам. Возможно создание пользовательских профилей.

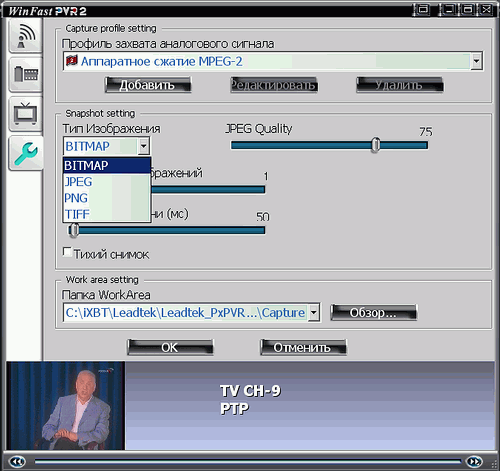

Захват кадров (как одного, так и серии с настраиваемым интервалом и количеством) осуществляется в форматах BMP, JPEG, PNG и TIFF. Возможность предварительного просмотра захваченных кадров отсутствует.

Дополнительные возможности

Посредством контекстного меню доступны такие опции, как установка высокого приоритета (позволяет решить возможные проблемы при использовании на слабых конфигурациях), масштабирование изображения (растяжение на полный экран, 4:3, 16:9, панорамирование и сканирование 4:3) и активация многоканального предварительного просмотра, при котором количество каналов в матрице регулируется в реальном времени изменением размеров видеоокна.

Воспроизведением файлов внутри основного видеоокна PiP (Picture-in-Picture) и в отдельном окне PoP (Picture-On-Picture) программисты компании не ограничились, при использовании оригинального режима PaP (Picture-And-Picture) окно делится на две половины, а общий ползунок управляет уровнем громкости в одном окне относительно второго.

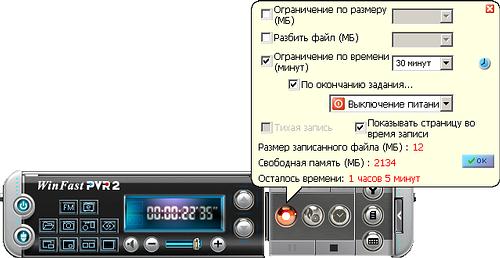

При нажатии правой кнопки мыши, на иконке записи можно вызвать всплывающее окно с настройками ограничения по времени и по размеру. Здесь же можно задать выключение/переход в энергосберегающий режим после окончания записи.

При использовании отложенного просмотра для остановки воспроизведения служит отдельная кнопка на панели, не отключающая режим Time-Shifting полностью. Такой подход удобен тем, что страхует от случайного выхода из этого режима. Любопытной особенностью является возможность перемотки буферного файла на 1x, 2x, 4x, 8x, 16x, 32x.

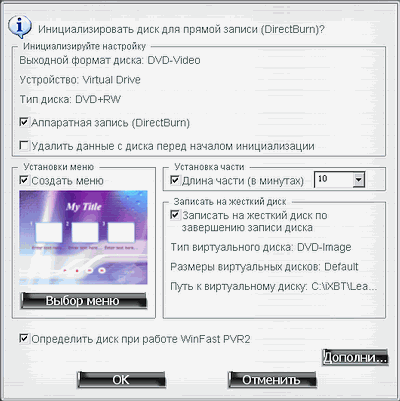

Программа поддерживает непосредственную запись на оптические носители с формированием полноценного меню либо создание образа диска (!).

При наличии нескольких тюнеров от Leadtek, вне зависимости от их типов, поддерживается фирменная технология M.V.P (Multiple-Video-Processing), суть которой в том, что при повторном запуске приложения при работе с одним устройством запущенная копия начинает работать со вторым без какой-либо дополнительной настройки. При выходе из программы сохраняются параметры последней активной копии. В случае использования двух цифровых/гибридных тюнеров, следует учитывать повышенную загрузку центрального процессора на программное декодирование.

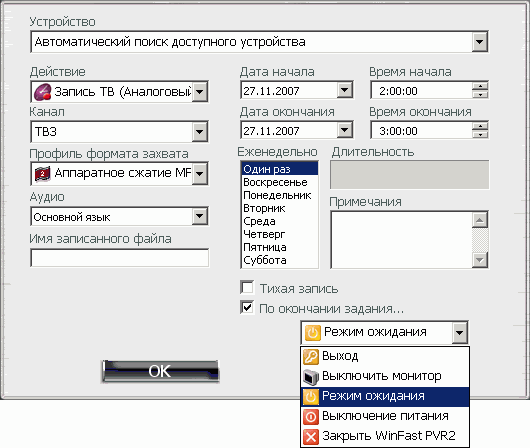

Планировщик поддерживает режим фоновой записи Silent Recording без активации видеоокна. После окончания запланированного задания возможны: отключение компьютера и переход в ждущий режим.

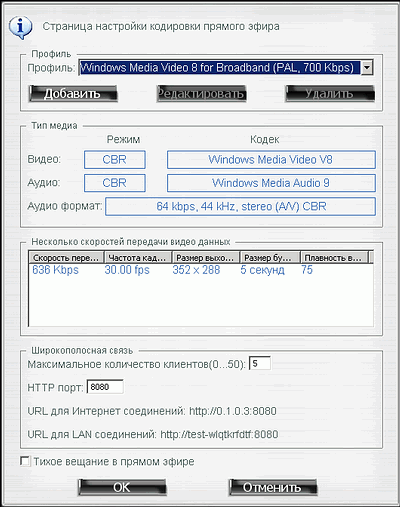

В последних версиях появилось вещание в сеть, ранее являющееся уникальной особенностью альтернативных программ и штатного ПО на их базе.

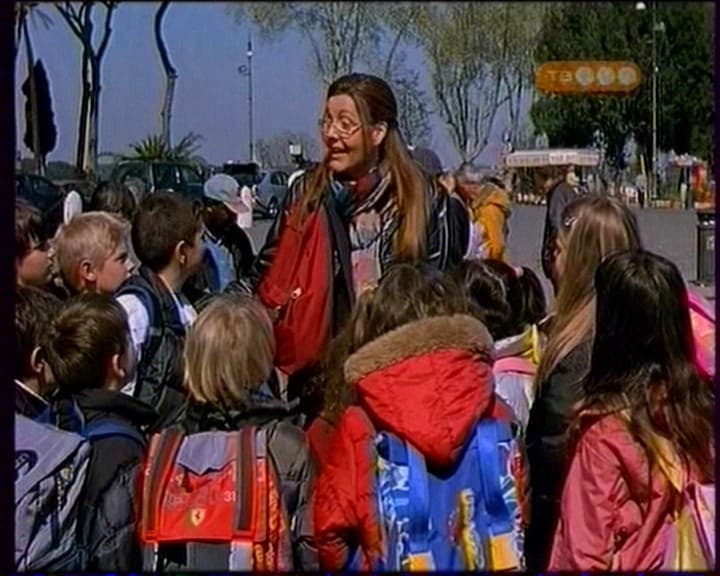

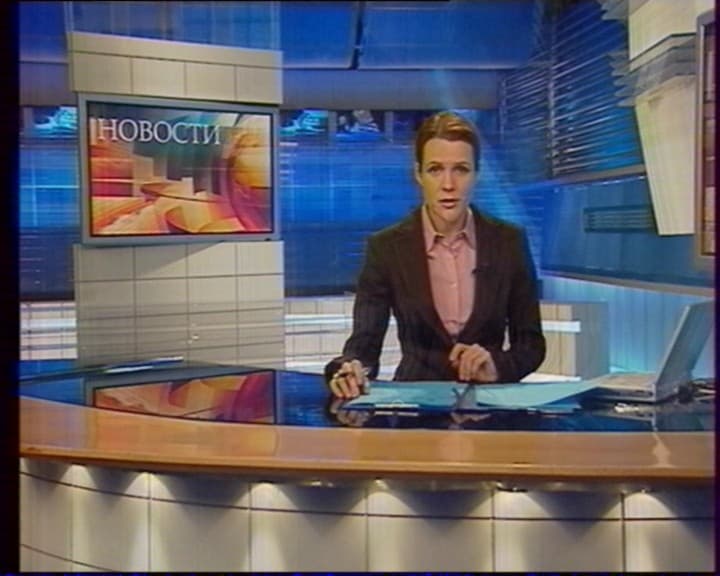

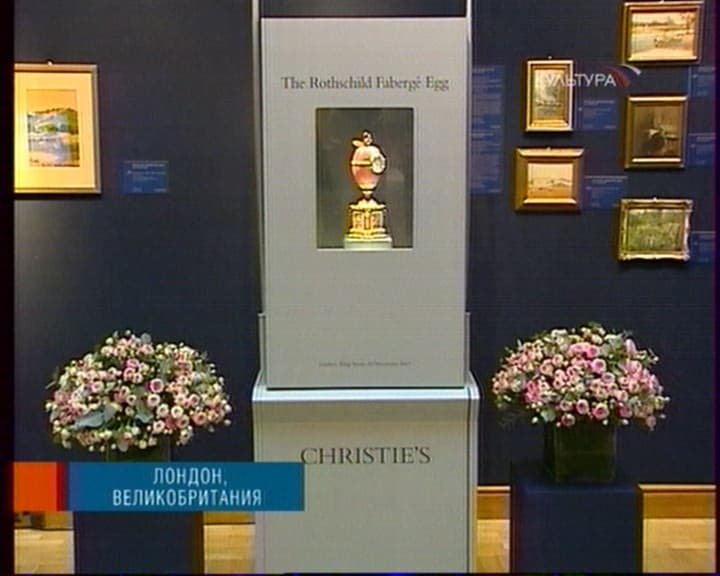

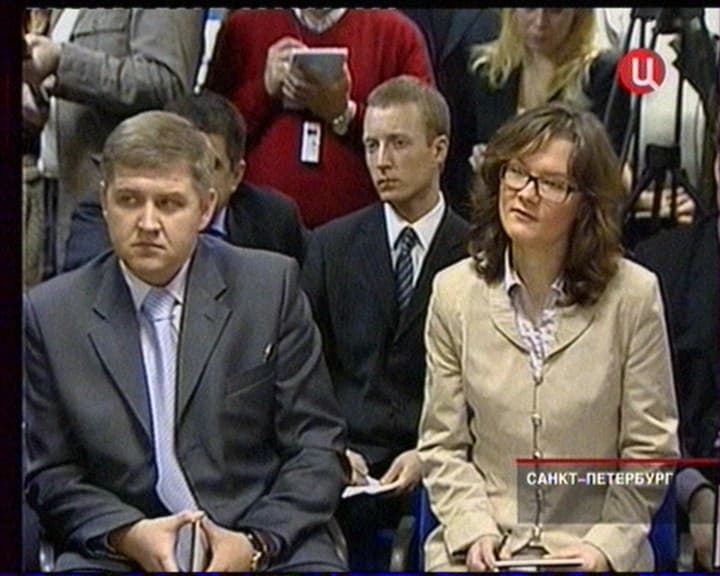

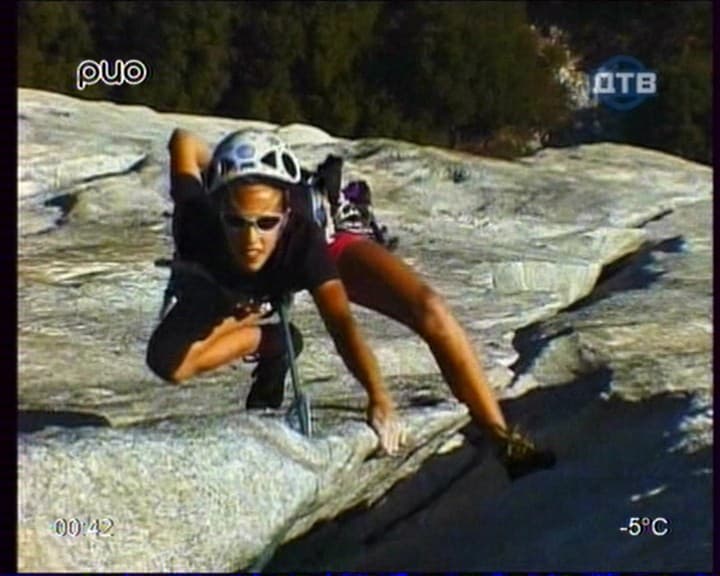

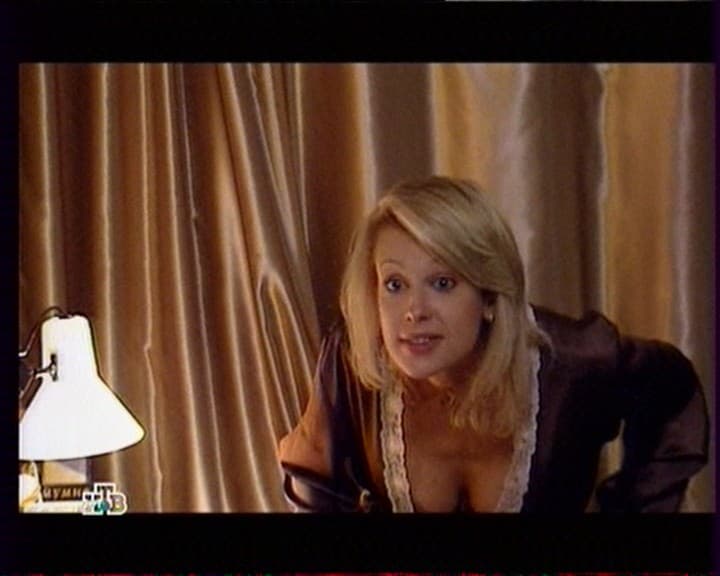

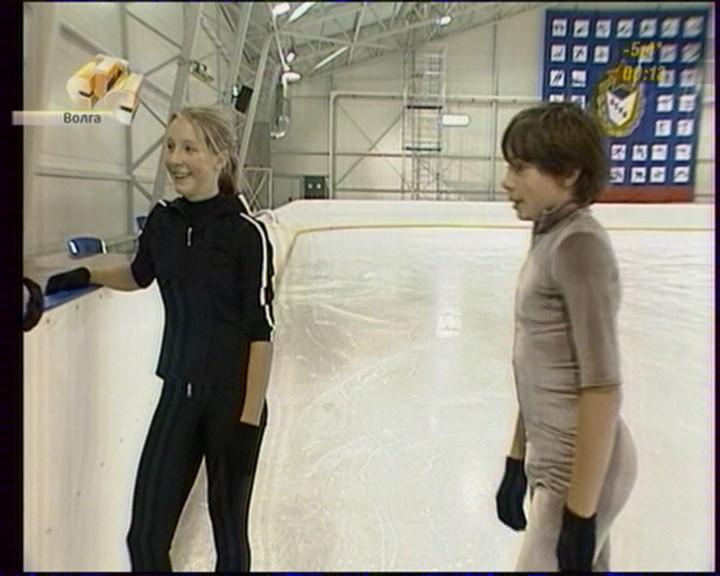

Качество

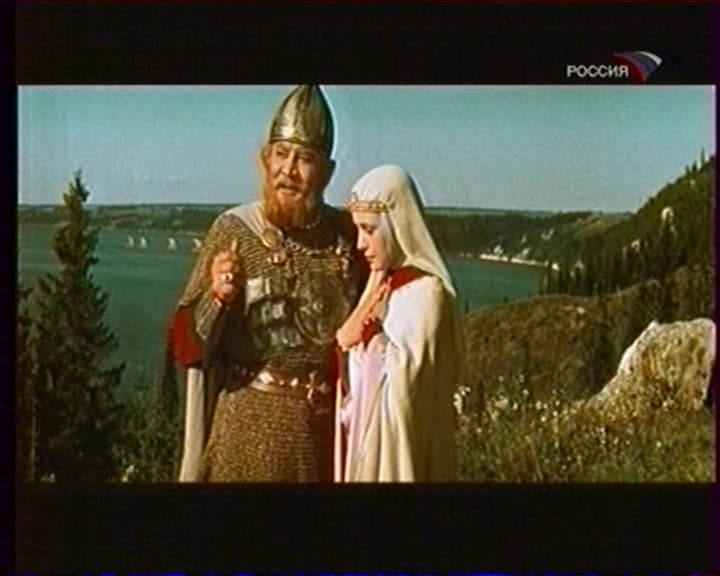

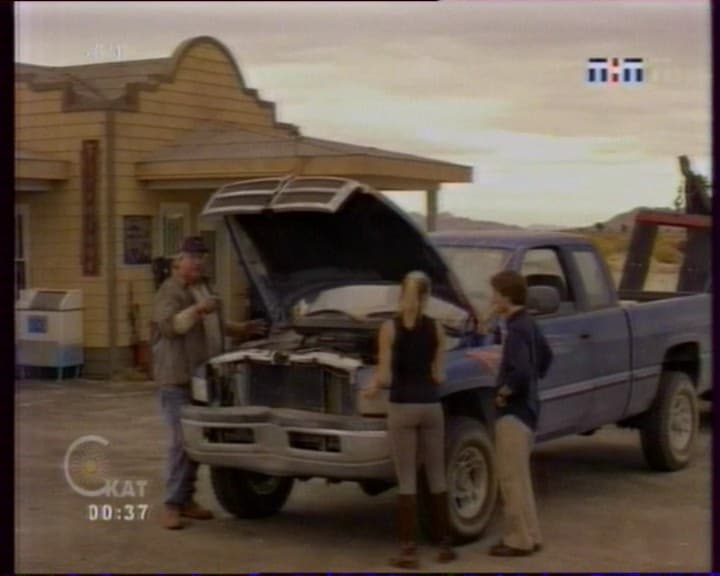

Несмотря на удовлетворительное качество приёма, WinFast PxPVR2200 оказался чувствительным к снижению уровня сигнала, особенно в метровом диапазоне. Тюнер демонстрирует хорошее качество изображения, характерное для последнего поколения АЦП от Conexant.

Отсутствие программного шумоподавления на каналах с неуверенным приёмом приводит к заметности артефактов мелкодисперсного шума (так называемая «зернистость»), характерных для полупроводниковых ВЧ-блоков в таких условиях. К счастью, настройки аппаратной системы борьбы с шумом CX23416/7 по умолчанию позволяют наблюдать её действие при просмотре декодированного MPEG2-потока, при работе режима отложенного просмотра и во время записи.

Отсутствие масштабирования (overscan), компенсирующего краевые дефекты изображения во время записи/ отложенного просмотра, также нельзя назвать достоинством.

И совсем непонятной оказалась неспособность программы удерживать соотношение 4:3 на широкоформатном дисплее во время записи/отложенного просмотра, при обычном просмотре подобного эффекта не наблюдается.

Претензий к качеству звука и стабильности работы режима отложенного просмотра при использовании тюнера со звуковой картой серии Creative Audigy не возникало.

В нашей конференции отмечались случаи сброса индивидуальных настроек видеостандарта, однако во время тестирования смоделировать подобную ситуацию не удалось.

В отличие от драйверов Compro VideoMate E800, поддерживающих автооопределение системы цветности, актуальные на момент выхода обзора драйверы PxPVR2200 этой возможности лишены, что в условиях многих российских пользователей ставит под вопрос целесообразность использования тюнера с мультимедийными оболочками современных операционных систем. Остаётся надеяться, что автоматическое определение, всё-таки, появится в новых версиях.

Напомним, что CX23885 унаследовал от CX2584x проблемы с синхронизацией при захвате с видеокассет (в основном, это касается неоднократно перезаписанных носителей), записанных на некоторых видеокамерах/видеомагнитофонах, преимущественно производства Sony (однако, как показывает практика, от этого эффекта не застрахованы и владельцы бытовой техники других марок). В настоящее время эта проблема практически полностью решена только у тюнеров от GOTVIEW, причём информация о способе решения передана в Conexant и не является тайной для остальных производителей. Однако какой-либо информации о действиях производителей конечных решений в этом направлении не имеется, так что, вероятность столкнуться с подобным при покупке PxPVR остаётся.

FM-тюнер

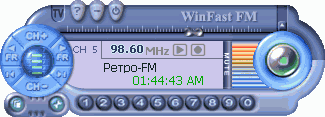

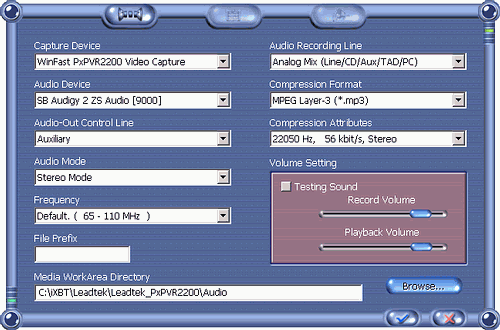

Для работы в FM-режиме предназначено отдельное приложение WinFast FM, несмотря на радикальное обновление TV-модуля, сохраняющее внешний вид в неприкосновенности с нашего первого знакомства в 2003 году. Язык интерфейса программы зависит от региональных настроек операционной системы.

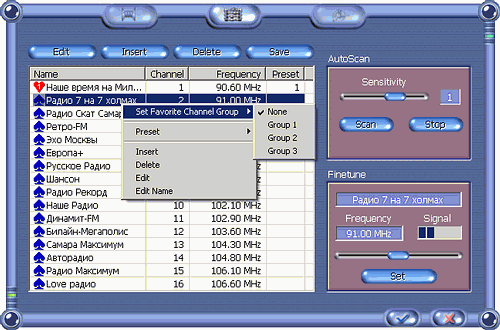

Несмотря на четыре значения чувствительности, оптимального результата удалось добиться только путём ручного добавления каналов. До отличного результата Compro VideoMate E800 тюнер не дотянул, но в целом, качество приёма радиостанций заслуживает хорошей оценки. Программа поддерживает три пользовательских списка.

Кроме записи в mp3 с системным ограничением в 22 кГц 56 Кбит/с (обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec), поддерживаются форматы wma (до 44 кГц 128 Кбит/с) и Microsoft ADPCM.

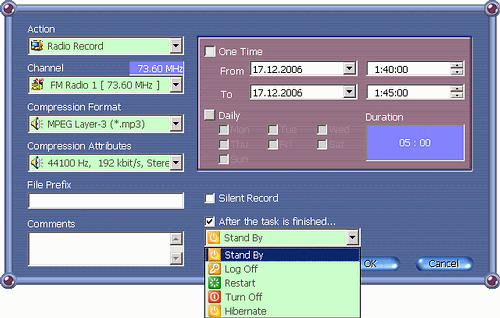

Отдельный планировщик WinFast FM также поддерживает отключение компьютера и переход в энергосберегающие режимы после выполнения задания.

Качество звука находится на хорошем уровне (скачать 20-секундный фрагмент, MP3, 472 КБ).

Используемая в процессе тестирования версия WinFast FM при работе под Windows XP не позволяла осуществить запись два раза подряд, ссылаясь на невозможность подключения к устройству. Под Windows Vista такой проблемы не возникло.

Пульт ДУ

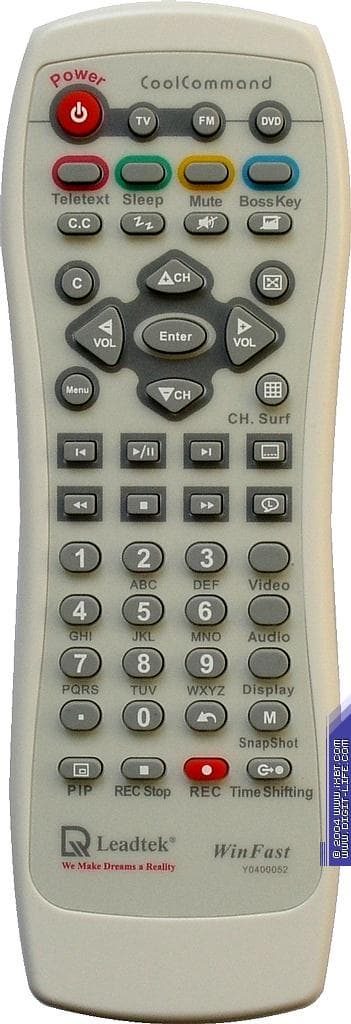

49-кнопочный пульт с питанием от двух батареек типоразмера ААА (входят в комплект). Несмотря на количество и небольшой размер кнопок, их разделение по функциональным группам и достаточно информативное нажатие позволяют считать работу с пультом в меру удобной. Отдельно отметим кнопку Sleep, вызывающую таймер сна с интервалами 30, 60, 90 и 120 минут и фирменную кнопку Boss, полностью скрывающую работающее приложение с отключением звука.

Выводы

Особенности реализации передачи звука при подведении итогов не учитывались, преимущества и недостатки такого подхода указаны выше.

Плюсы

  • Интерфейс PCI-Express 1x
  • Поддержка всех существующих стандартов изображения и звука
  • Хорошее качество приёма в FM-режиме
  • Поддержка декодирования стереозвука
  • Аппаратное сжатие в MPEG1/2
  • Захват с источников компонентного сигнала (YCbCr)
  • Возможность просмотра в режиме декодировании MPEG2
  • Режим отложенного просмотра Time-Shifting с использованием аппаратного кодировщика
  • Полная поддержка сторонних кодеков при записи
  • Индивидуальная настройка системы цветности для каждого канала
  • Многоканальный предварительный просмотр
  • Многооконные режимы воспроизведения записанных файлов
  • Поддержка прямой записи на DVD/SVCD/VCD с возможностью созданию образов
  • Возможность отключения компьютера после завершения записи
  • Оригинальный дизайн штатного ПО с поддержкой нескольких вариантов интерфейса
  • Поддержка 32- и 64-разрядных версий Windows Vista
  • Наличие дополнительного ПО в комплекте поставки

Минусы

  • Повышенные требования к качеству телевизионного сигнала в метровом диапазоне
  • Возможные проблемы при записи с некоторых видеокассет
  • Отсутствие программного шумоподавления
  • Отсутствие доступа к настройкам шумоподавления кодировщика
  • Отсутствие индивидуальных видеонастроек для каждого канала
  • Отсутствие масштабирования изображения во время записи/режима отложенного просмотра
  • Проблемы с сохранением пропорций время записи/режима отложенного просмотра при использовании широкоформатных дисплеев

Несмотря на количество отмеченных недостатков, большинство из них вряд ли будет замечено обычными пользователями, поэтому запятую в известной фразе «казнить нельзя помиловать» по итогам тестирования, пожалуй, поставим перед последним словом. Вескими причинами для этого являются также отсутствие реальных конкурентов (по крайней мере, на момент выхода обзора) и крайне демократичная розничная цена. Тем не менее, производителю всё же стоит уделить внимание исправлению замеченных ошибок и устранению недоработок.

Средняя текущая цена (количество предложений) Leadtek WinFast PxPVR2200 в московской рознице: Н/Д(0)



Выражаем благодарность компании
«Leadtek Research Inc.»
за предоставленный на тестирование тюнер
