Compro VideoMate E650 — гибридный TV- и FM-тюнер с интерфейсом PCI-Express




Нынче рывок в развитии происходит не от одной вдохновляющей идеи,
а с прогона списка в полтысячи пунктов, некоторые из которых
приживаются и порождают очередной список.

Елена Ермолова

Первые компьютерные TV-тюнеры с интерфейсом PCI-Express, вышедшие на рынок, оснащались 10-битными АЦП SAA7162 производства Philips (ныне бывшее полупроводниковое подразделение является самостоятельным производителем NXP Semiconductors). Типичным представителем таких устройств является недавно рассмотренный нами KWorld VS-DVBT PE310. Продукция тайваньской компании Compro Technology не была замечена в порочащих связях, пожалуй, с самым неудачным из современных полупроводниковых ВЧ-блоков, Philips TDA8275, и его обновлённой ревизией TDA8275AC1, поэтому первые модели в линейке, рассчитанной на работу с новым интерфейсом, получили схемотехнику от Conexant Systems, Inc. АЦП этого производителя с поддержкой PCI-Express, в отличие от SAA7162/7164, не являются двухпоточными, таким образом, дизайн тюнеров на их базе представляет собой привычную схему, лишённую возможности работы с двумя источниками аналогового видеосигнала без предварительного сжатия.

В отличие от младших моделей VideoMate E300 и VideoMate E500 (отличаются только наличием фирменной технологии непосредственного управления питанием компьютера Compro Power Up у E500), работающих только с аналоговым вещанием, герой этого обзора поддерживает приём цифровых каналов в формате DVB-T.

Комплект поставки

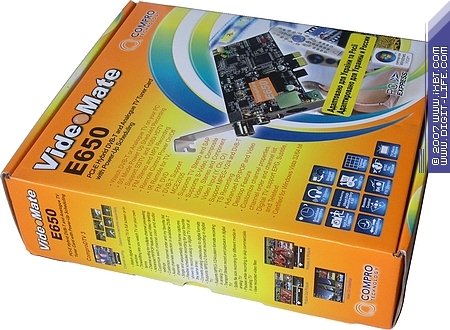

Серия «E» (от PCI-Express) получила новое оформление коробок. От традиционной комбинации белого, синего и оранжевого цветов остался только последний, что, безусловно, должно выделить новинки на витринах магазинов. Качественный картон с тиснением основных надписей давно стал своего рода визитной карточкой компании.

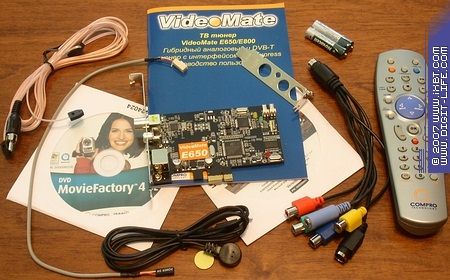

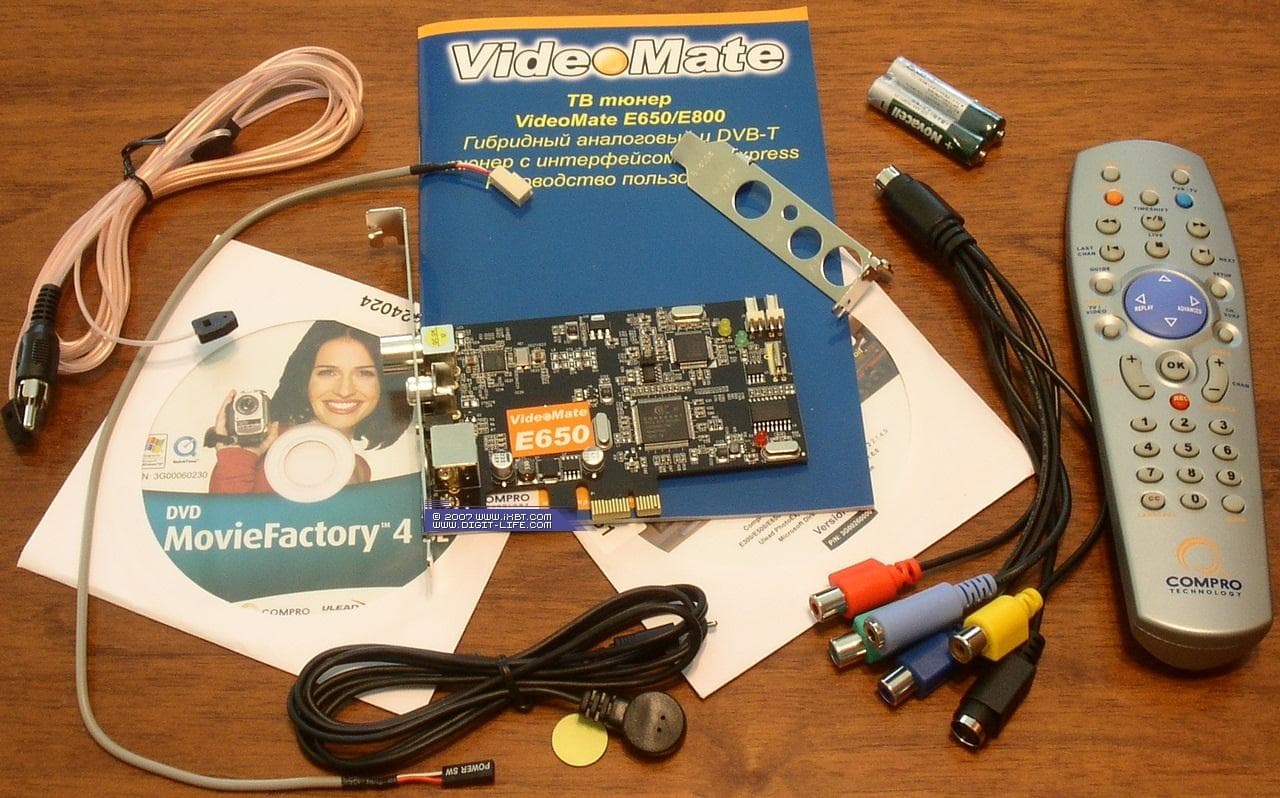

Не подводит и комплект поставки, в него входят:

  • Тюнер
  • Пульт ДУ
  • ИК-датчик пульта ДУ
  • FM-антенна
  • Кабель для подключения к разъему питания материнской платы
  • Планка для установки в низкопрофильные корпуса

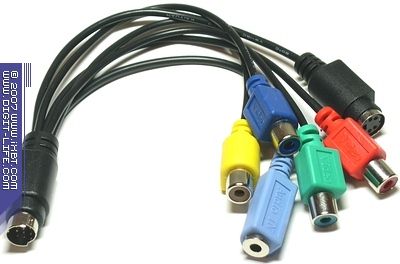

  • Переходник-разветвитель для подключения внешних источников
  • 2 CD с драйверами и программным обеспечением
  • Подробное руководство пользователя (на русском языке)

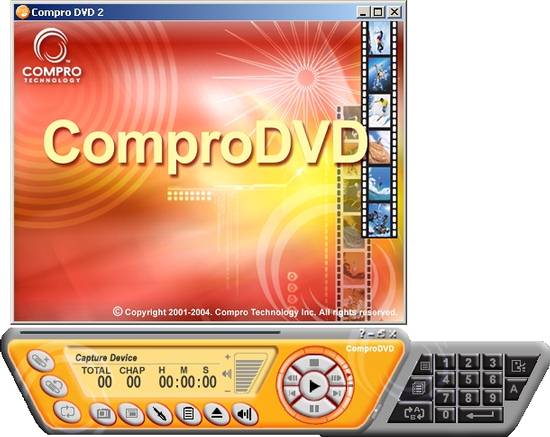

Традиционный пакет дополнительного ПО содержит фирменный DVD-проигрыватель ComproDVD 2,

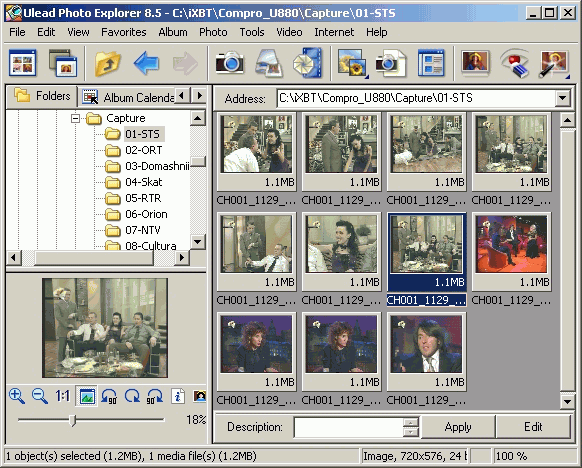

Ulead Photo Explorer 8.5 SE от Ulead Systems

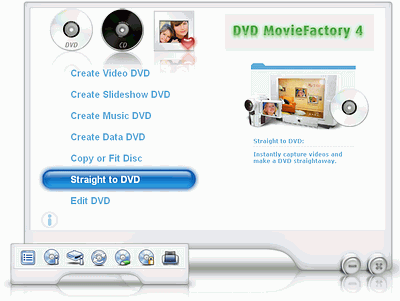

и Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD.

Серийные номера программ указаны на конвертах с дисками.

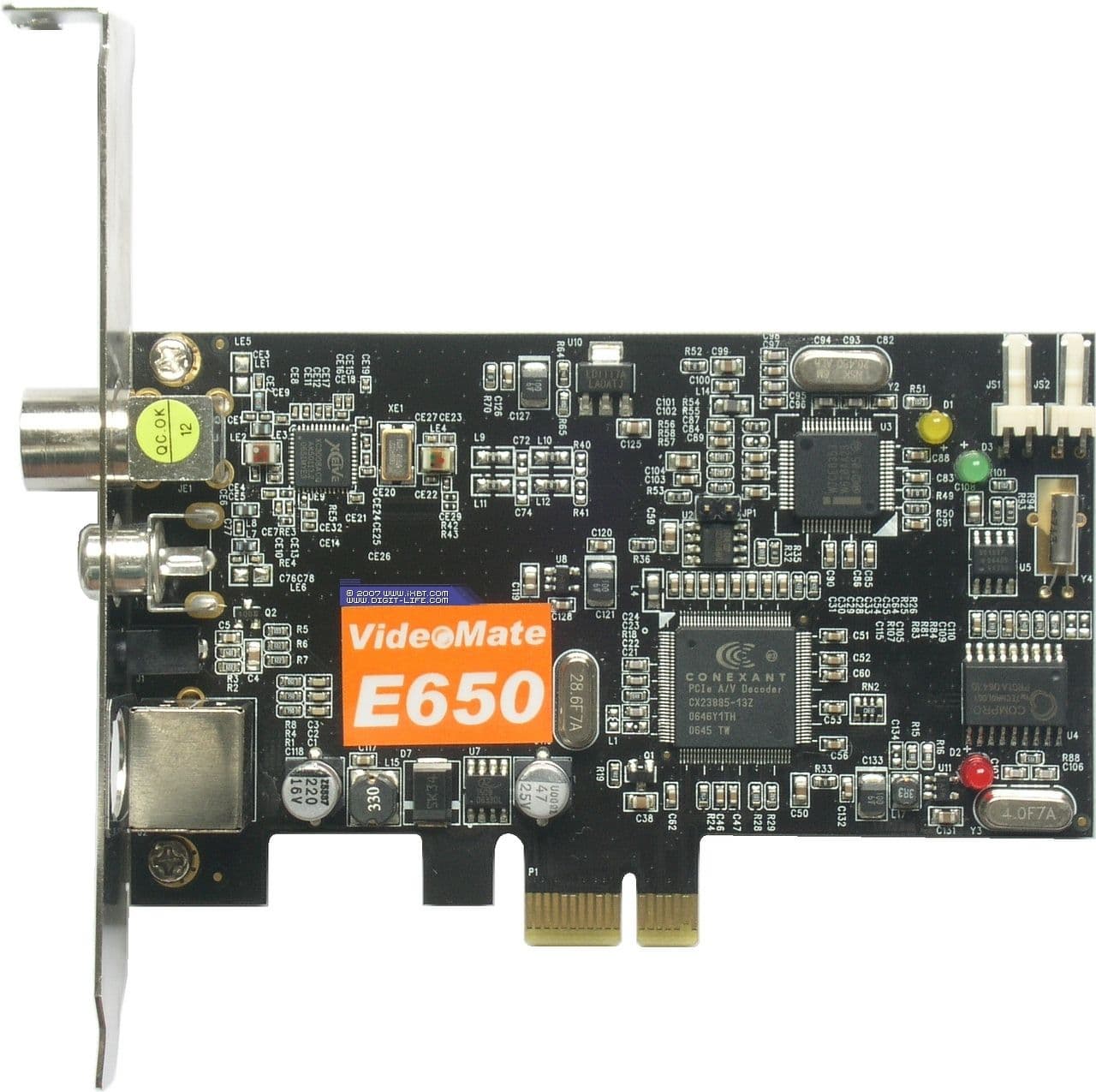

Конструкция и спецификации

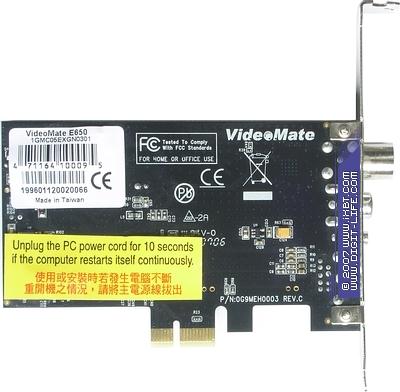

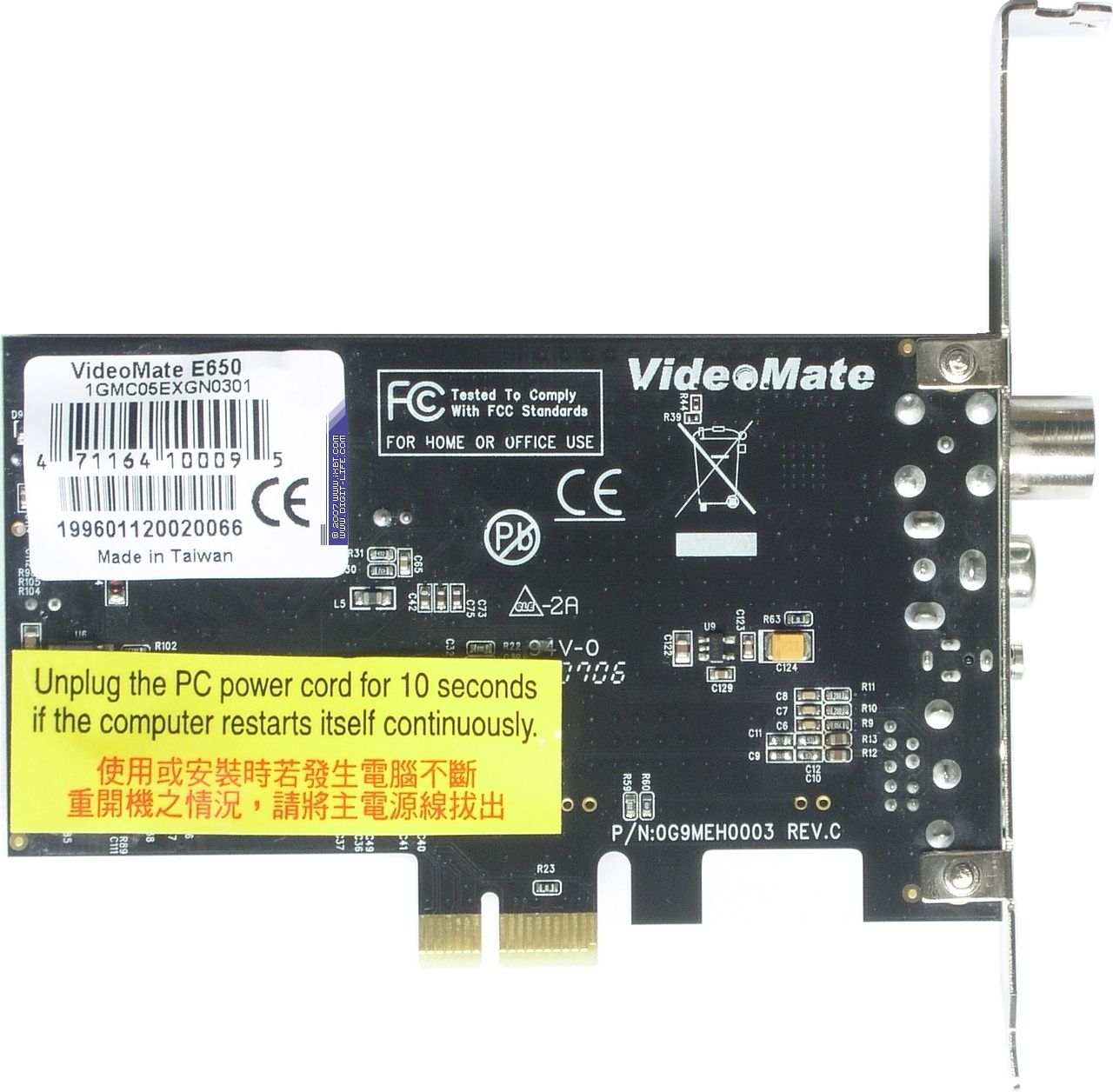

Отсутствие ограничений на максимальный размер разъёма позволило укоротить плату как минимум на сантиметр, по сравнению с PCI-тюнерами, размеры VideoMate E650 составляют 110×70 мм. Низкопрофильный дизайн в сочетании с соответствующей планкой в комплекте позволяет без проблем использовать устройство в компактных корпусах.

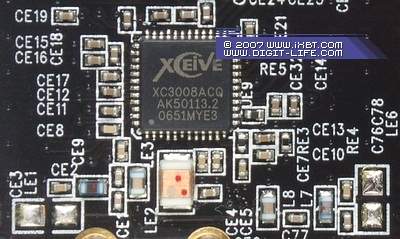

Тюнер оснащён гибридным ВЧ-блоком XC3008ACQ от калифорнийской компании Xceive Inc., на сегодняшний день являющейся лидером в производстве полупроводниковых приемников. Ответим на закономерный вопрос об отличиях приёмника с такой маркировкой от распространённого XC3028. XC3008 является старой модификацией, более требовательной к питанию (1.5W против 1.2W). Впрочем, в нашем случае это обстоятельство вряд ли может иметь какое-либо значение.

За работу в цифровом режиме отвечает COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятор Intel CE 6353, до перехода в ноябре 2005 года вместе с другими решениями, разработанными Zarlink Semiconductor Inc, в собственность Intel Corporation, известный как ZL10353.

10-битный АЦП Conexant CX23885, кроме нового интерфейса, отличается возможностью работы с компонентным сигналом (справедливости ради, отметим, что таковая была заявлена ещё для CX2584x) и поддержкой аудиоформата Trivox (три звуковые дорожки). Актуальная на момент выхода обзора ревизия 13Z рассчитана на PCI-Express 1.0a и 1.1, в декабре ей на смену должна придти 14Z с поддержкой PCI-Express 2.0.

Спецификации VideoMate E650:

  • Поддержка цифрового теле- и радиовещания в формате DVB-T
  • Поддержка MPEG2 HDTV (1080i / 720p) в цифровом режиме
  • Поддержка эфирного и кабельного телевидения
  • Поддержка всех стандартов телевизионного аналогового вещания (PAL/SECAM/NTSC)
  • Поддержка декодирования стереозвука в форматах EIAJ, NICAM и A2/Dual-FM
  • Технология непосредственного управления питанием компьютера
  • FM-стерео
  • Индивидуальная настройка яркости, оттенка, насыщенности, контраста и чёткости для каждого канала
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Настройка расположения каналов в списке
  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр
  • Вывод изображения на рабочий стол
  • Полноценный режим «Картинка-в-картинке/Картинка-вне-картинки» (Picture-In-Picture, PIP) с поддержкой четырех источников (каналы или видеофайлы)
  • Захват кадров
  • Разделение на файлы заданного размера при записи
  • Планировщик записи
  • Поддержка энергосберегающих режимов S3/S4
  • Функция непосредственной записи на VCD/DVD Straight-to-Disc
  • Поддержка 32- и 64-разрядных версий Windows XP/MCE 2005/Vista (мультимедийные интерфейсы операционных систем поддерживают только цифровой режим)

Фирменная технология Compro Power Up Scheduling позволяет тюнеру управлять включением-выключением компьютера напрямую. Большинство современных системных плат позволяют ограничиться разрешением включения компьютера от PCI/PCI-Express устройства в настройках BIOS, но для подстраховки можно использовать подключение коннектора кнопки Power к тюнеру, а соответствующего разъёма на тюнере — к системной плате.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4х1024 DDR2 PC6400 KingMax)
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

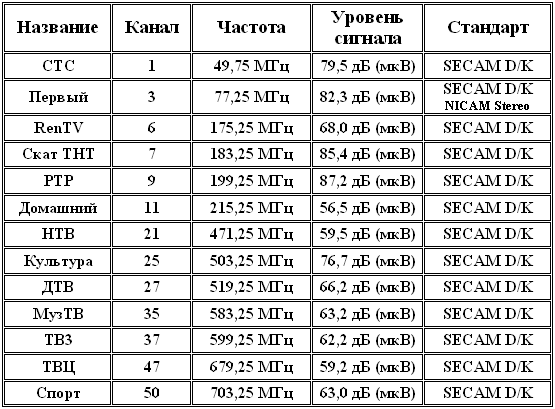

Список эфирных каналов при тестировании



Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на компактную антенну из комплекта поставки.

Подключение

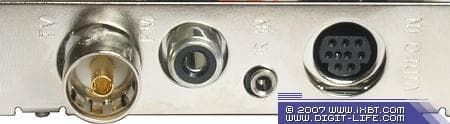

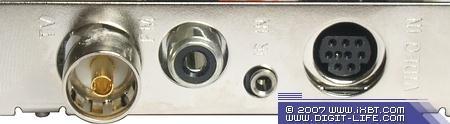

Телевизионная антенна подключается к стандартному IEC-разъёму. Для подключения FM-антенны используется разъем RCA (Female), такое решение характерно для последних моделей внутренних тюнеров компании.

Compro VideoMate E650 стал первым, попавшим в нашу лабораторию внутренним тюнером с реализованной поддержкой видеозахвата с источников компонентного сигнала (YCbCr). Рассчитывать на поддержку HD-источников не стоит, максимальное поддерживаемое разрешение составляет 720 x 576. Тем не менее, при наличии внешнего устройства с компонентным выходом такое подключение обеспечивает наилучшее качество. Коммутация осуществляется при помощи переходника miniDIN 9-pin — 3 RCA (компонентный видеовход) + S-Video + RCA (композитный видеовход) + mini-jack 3.5 мм Female (аудиовход).

Передача звука осуществляется только посредством интерфейса, дополнительных аудиовыходов не предусмотрено.

Иллюминация на платах тюнеров от Compro встречается не так уж редко, но наличие трёх (!) светодиодов наверняка оценят любители моддинга. Зелёный индицирует подачу питания, жёлтый сообщает о работе с DVB-T каналом, красный перемигивается в такт сигналам с пульта ДУ.

Настройка

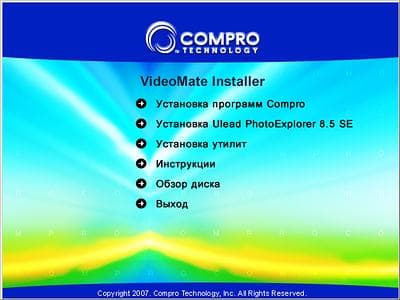

Наконец-то, вместо выбора компонентов, реализованного штатными средствами InstallShield, появилось полноценное установочное меню с возможностью выбора основных и дополнительных компонентов. Установка Ulead Photo Explorer не является обязательной, а прямая запись на оптический диск требует установленной программы Ulead DVD MovieFactory 4 SE.

Драйвер и ПО с диска рекомендовать трудно в силу наличия нескольких не очень приятных ошибок типа регулярного исчезновения звука при работе с FM-радио. Поэтому при тестировании использовались драйвер версии 6.0.102.3, ComproDTV 3.0.5.1 (сборка от 10.09.2007) и ComproFM 2.1.5.3.

После установки в разделе Sound, video and game controllers появляется устройство VideoMate CX2388x AVS Video Capture.

В системный трей помещаются иконки планировщика и резидентной программы для работы с пультом ДУ.

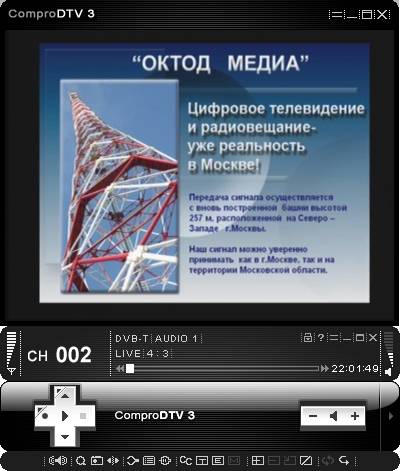

Во время первых обзоров тюнеров, комплектуемых программой ComproDTV 3, интерфейс основной панели версии требовал определённого привыкания после работы с предыдущей версией.

Однако пользователи, впервые столкнувшиеся с фирменным ПО, вероятно, смогут привыкнуть к радикальному чёрно-белому оформлению и миниатюрным кнопкам доступа к основным функциям, и настройкам в нижней части панели.

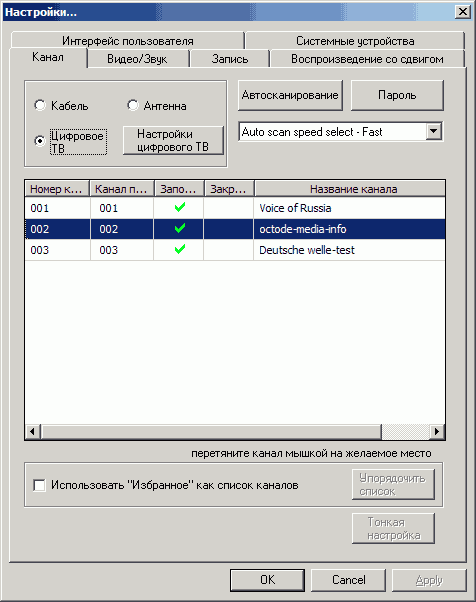

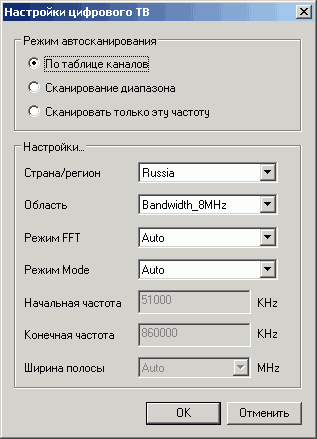

Кнопка Настройки цифрового ТВ в меню Канал вызывает настройки поиска DVB-T каналов.

Программа предоставляет пользователю возможность тонкой настройки параметров сканирования. Поиск возможен по региону, заданному диапазону и в пределах одной частоты в трёх режимах чувствительности.

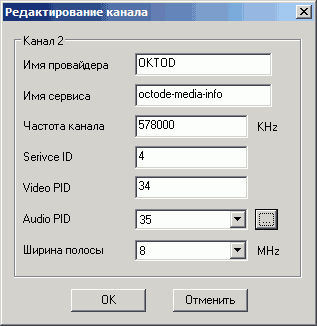

Для каждого канала возможна ручная установка параметров, в том числе, значений VPID (Video Program Identification) и APID (Audio Program Identification), использующихся для идентификации станций при передаче нескольких каналов на одной частоте. Доступно ручное добавление/удаление даже при отсутствии в списке хотя бы одного канала.

Большинство современных полупроводниковых ВЧ-блоков обеспечивают высокую скорость автоматического поиска каналов с хорошей точностью. Результатом сканирования стало полное совпадение найденных каналов с реально существующими как в цифровом, так и в аналоговом режиме.

Поиск по частоте (чекбокс Расширенное автосканирование, шаг поиска 0.05, 0.1, 0.25, 0.5 и 1 МГц), по-прежнему, работает некорректно, несмотря на то, что со времени его появления в программе прошло уже больше года (!).

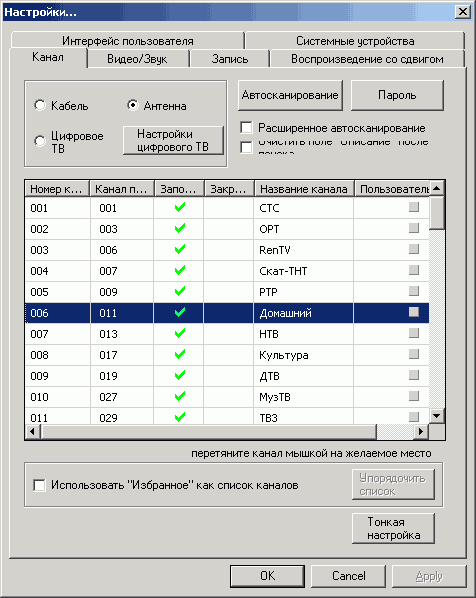

Сортировка каналов осуществляется перетаскиванием их мышкой с зажатой левой кнопкой

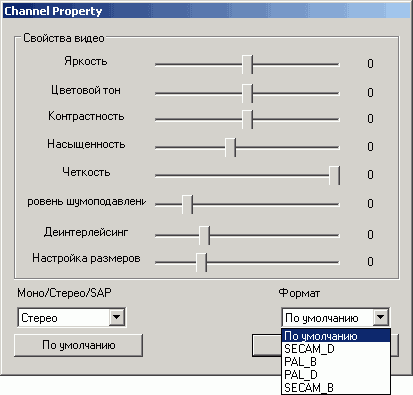

Список индивидуальных настроек (кнопка Пользовательские настройки в столбце справа от названий каналов) для каждого канала содержит: яркость, цветность, контрастность, насыщенность, чёткость, стандарт цветности, шумоподавление, деинтерлейсинг и настройку масштабирования, позволяющую избежать краевых артефактов при просмотре. Ползунок, регулирующий степень шумоподавления, отвечает за работу программного алгоритма. Несмотря на большой доступный диапазон, индивидуальная настройка деинтерлейсинга вызывает некоторое недоумение, так как заметными можно назвать только отличия между работающим деинтерлейсингом при любой позиции ползунка и его полным отключением.

В наличии семь пользовательских списков избранных каналов.

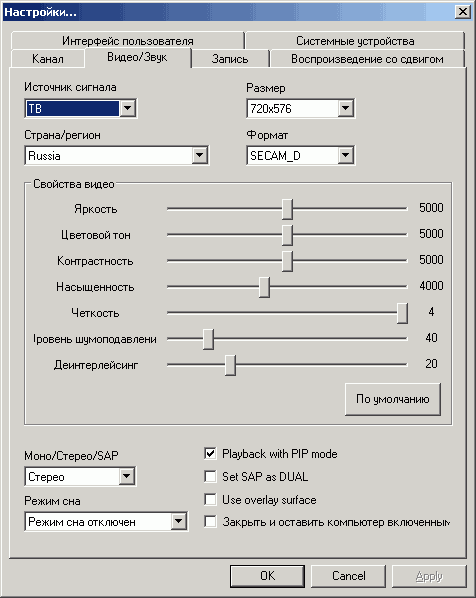

Общие настройки яркости, контраста, цветности, насыщенности, чёткости, деинтерлейсинга и программного шумопонижения, относительно которых изменяются индивидуальные, и выбор Моно/Стерео/SAP (также доступный в индивидуальных настройках) находятся в разделе Видео/Звук. Здесь можно найти включение/отключение режима воспроизведения видеофайлов в отдельном окне, включение/отключение оверлейной поверхности (при отключении используется Video Mixing Renderer) и таймер сна (до двух часов с интервалом 30 минут).

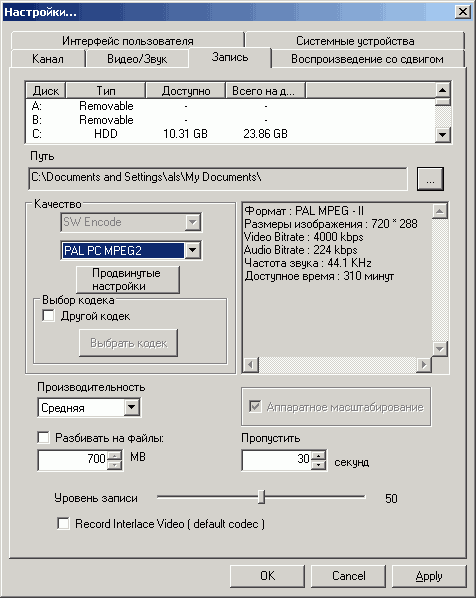

Стандартным форматом записи в аналоговом режиме является MPEG1/2 с доступом к настройкам разрешения, аудио- и видеобитрейта (постоянный и переменный) и частоты дискретизации (44.1 и 48 кГц). Несмотря на то, что АЦП также поддерживает 32 и 96 кГц, эти значения недоступны. Максимальный доступный видеобитрейт составляет 10 Мбит/с, в наличии четыре предустановленных профиля (PAL DVD, PAL 1/4 DVD, PAL VCD и PAL 1/2 DVD) и один пользовательский, получаемый путём изменения параметров любого из стандартных.

Поддерживается запись со сторонними кодеками, установленными в системе (чекбокс Другой кодек), при этом доступны дополнительные настройки. Отметим, что производитель не гарантирует совместимость со всеми существующими кодеками, в частности, отсутствует поддержка MJPEG, Huffyuv и т.д.

В цифровом режиме возможна запись в MPEG2-файл, запись транспортного потока и звуковой дорожки отдельно.

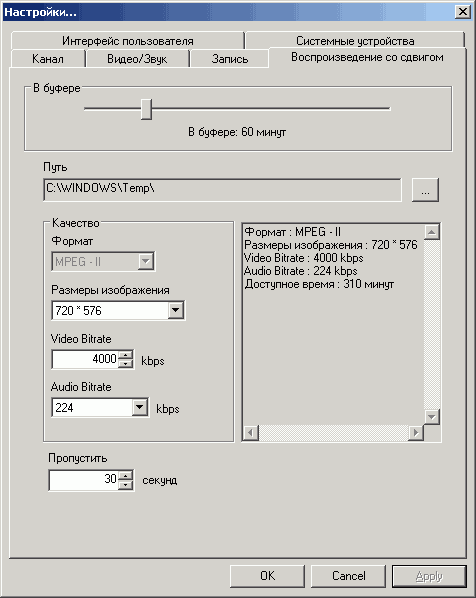

В настройках режима отложенного просмотра (в аналоговом режиме используется MPEG2, в цифровом параметры соответствуют параметрам принимаемого потока) можно найти выбор разрешения, аудио- и видеобитрейта, максимальное время буфера, исходя из доступного места на жёстком диске, и интервал пропуска при перемотке.

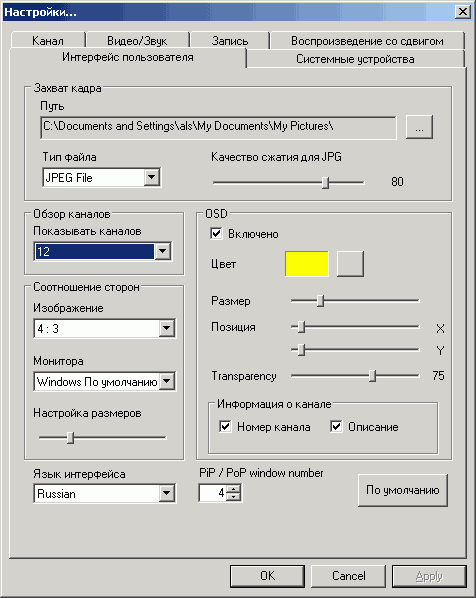

В разделе настроек пользовательского интерфейса можно изменить размер, цвет и расположение экранного меню, настроить масштабирование, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра (12 или 16 каналов). Реализовано несколько вариантов соотношения сторон изображения (4:3, 16:9, 16:10, пользовательское) и коррекция пропорций, с учётом соотношения сторон монитора — (по-умолчанию, 4:3, 5:4, 16:9, 5:3).

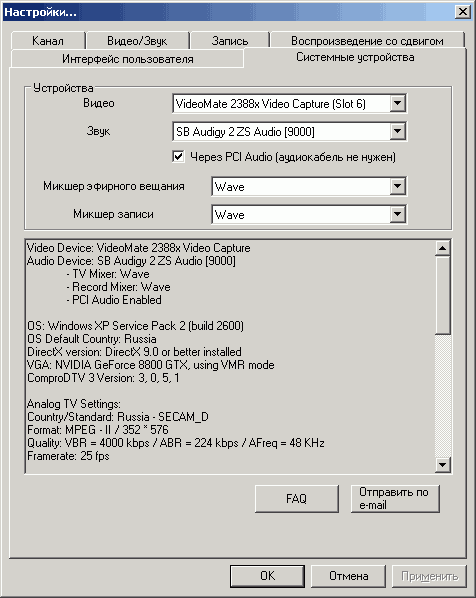

Опция передачи звука по PCI активируется чекбоксом Через PCI Audio в разделе Системные устройства (странно, что для устройства, не имеющего альтернативных вариантов вывода звука, требуется дополнительная настройка). При работе с DVB-T звук также передаётся посредством интерфейса.

Дополнительные возможности

Передача нескольких DVB-T каналов на одной частоте стала причиной реализации многоканального просмотра (!) до четырех программ одновременно (только в цифровом режиме). При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра TimeShift.

При наличии в системе ещё одного тюнера от Compro, многоканальный режим полноценно поддерживает это устройство.

Мы уже не раз отмечали оригинальное управление в режиме вывода видеоизображения на поверхность рабочего стола. В системное контекстное меню добавляется соответствующий пункт, что позволяет обойтись без панели управления, значка в системном трее и т.д. Реализована и совместная работа этого режима с многоканальным просмотром, при которой один поток выводится на рабочий стол, а остальные отображаются в оконном режиме.

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

Имеется галерея захваченных кадров, без принудительного сохранения временные файлы удаляются.

В состав Ulead DVD MovieFactory входит Ulead Disc-Direct SDK, позволяющий осуществлять захват непосредственно на оптический диск (функция Straight-to-Disc). Место дополнительной кнопки, появляющейся в интерфейсе предыдущих версий только после установки этого компонента, в программе ComproDTV 3 занимает ещё один профиль захвата.

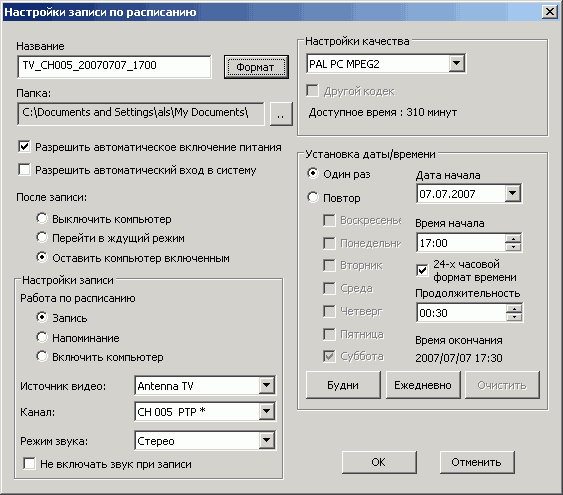

Непосредственное управление питанием позволяет использовать планировщик для включения компьютера. По окончанию задания возможно выключение и переход в ждущий режим. Время от включения до выполнения запланированного задания также настраивается (по-умолчанию пять минут).

Качество

Качество приёма находится на хорошем уровне в обоих режимах (показания индикатора цифрового приёма находились в области максимальных значений).

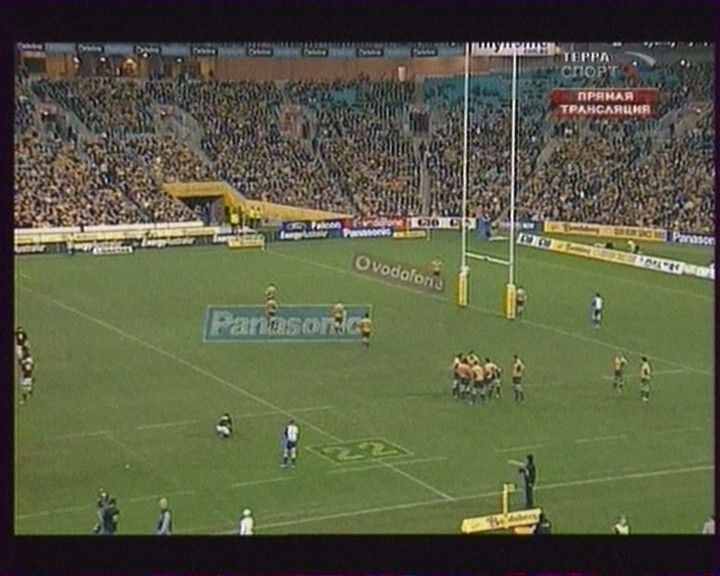

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

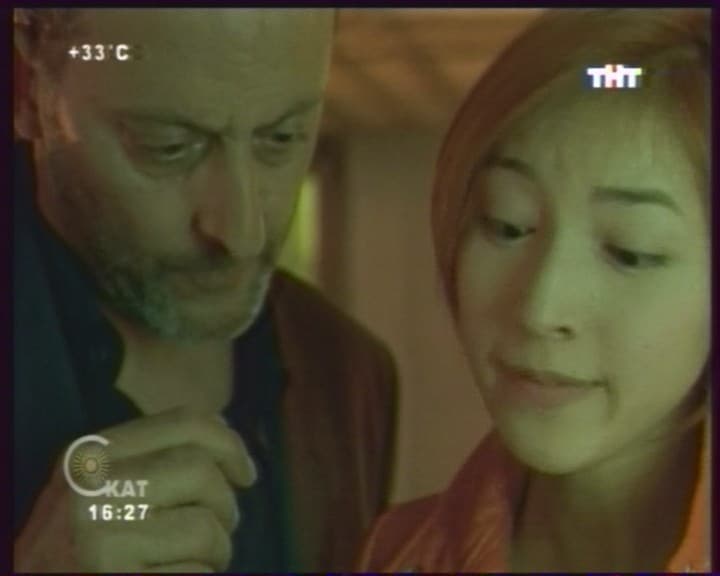

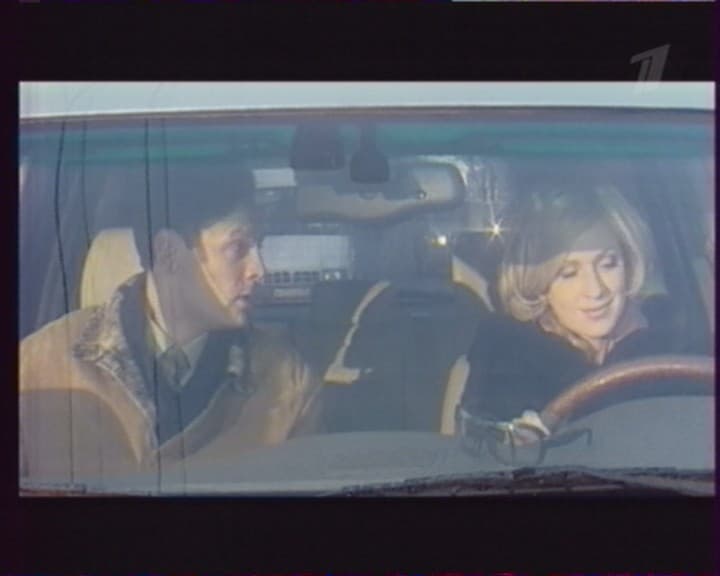

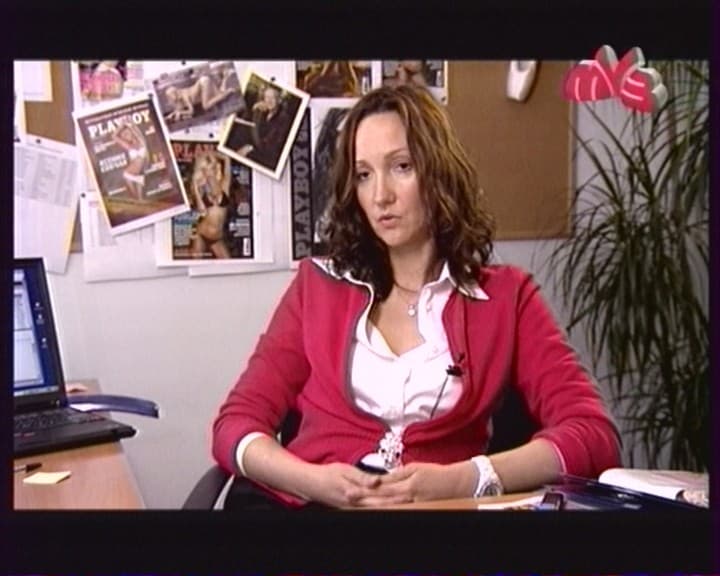

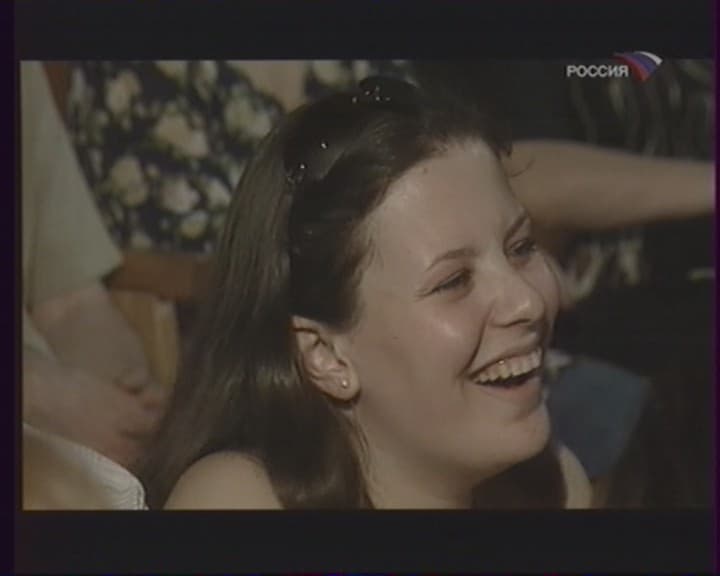

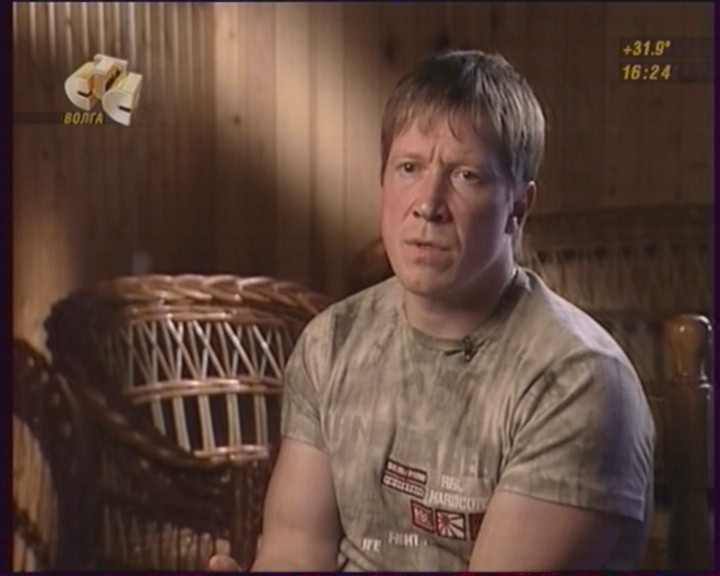

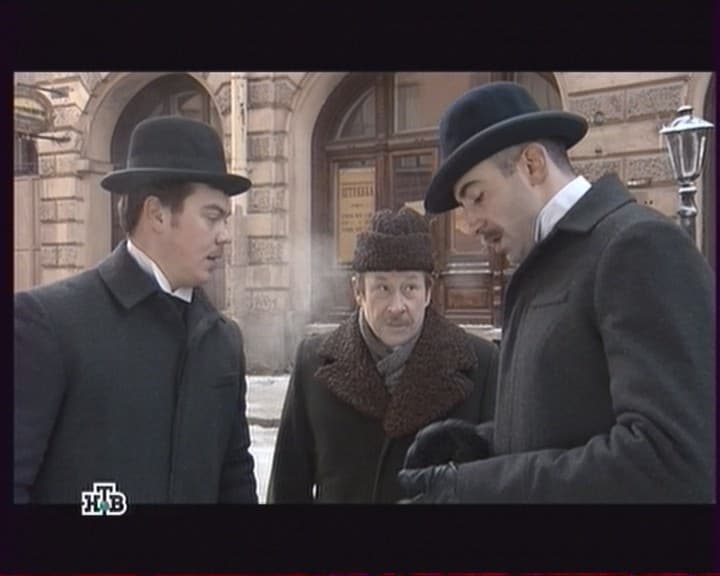

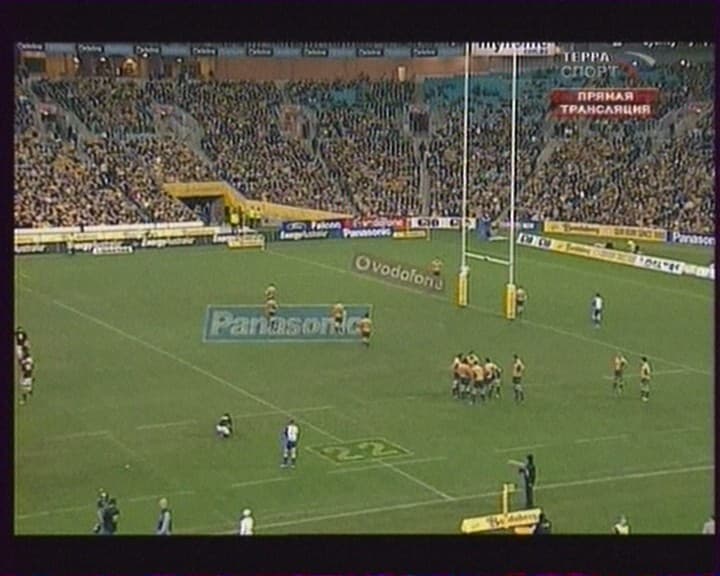

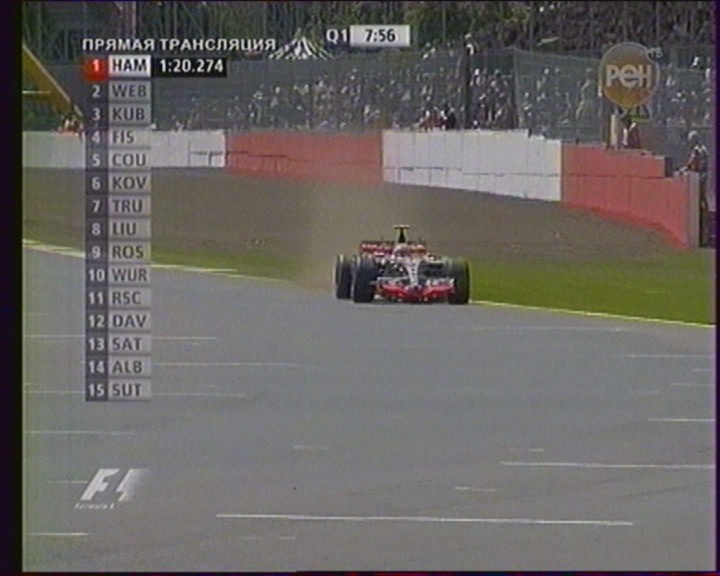

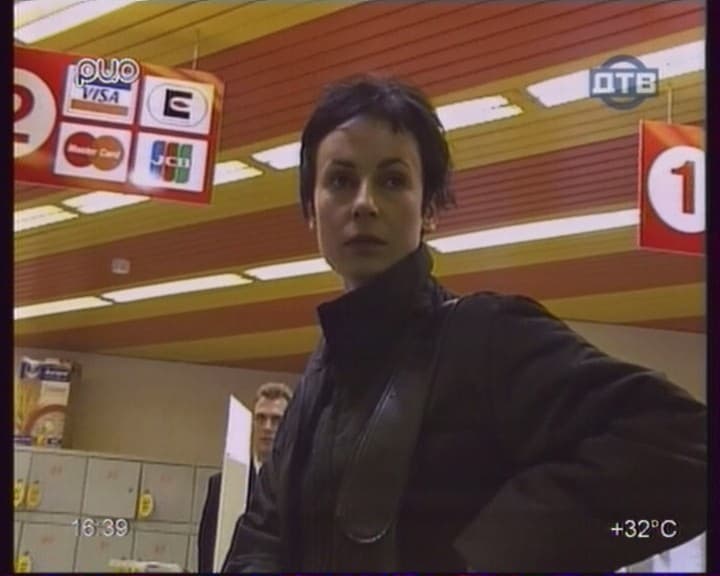

Тюнер демонстрирует хорошее качество изображения в аналоговом режиме, характерное для последнего поколения АЦП от Conexant. Снижение чёткости вследствие используемого алгоритма деинтерлейсинга можно компенсировать настройкой соответствующего параметра. Отметим неплохую эффективность используемого метода программного шумоподавления.

Режим воспроизведения со сдвигом Timeshift не имеет проблем при использовании звуковых карт семейства Creative Audigy.

Качество звука находится на хорошем уровне.

В ранних версиях ПО, включая программу с установочного диска, при работе с тюнером возникала заметная рассинхронизация видеоизображения со звуком. С выходом используемого при тестировании драйвера этот эффект проявляется крайне редко, однако по информации, полученной от пользователей, при работе тюнера в связке с системными платами на базе Intel P35 (возможно, и других чипсетов этого поколения) рассинхронизация может возникать регулярно. Остаётся надеяться, что это будет исправлено в ближайшее время.

К разделу курьёзных недостатков можно отнести возникновение зелёной полосы в правой части изображения после переключения с аналогового режима в цифровой и обратно. Этот эффект (возможно, связанный с установкой разрешения 768 x 576 вместо 720 x 576) был исправлен ещё в предыдущих версиях программы, но почему-то вернулся после исправления ошибки, не позволяющей программе удалять буферный файл, формируемый в режиме отложенного просмотра.

При работе наблюдается заметный нагрев в области антенных разъёмов, скорее всего, являющийся следствием практикуемых инженерами компании мероприятий по теплоотводу на корпус системного блока через планку (аналогичный эффект отмечен в обзоре Compro VideoMate T750). Оснований для опасения нет, перегрева элементов на плате не замечено.

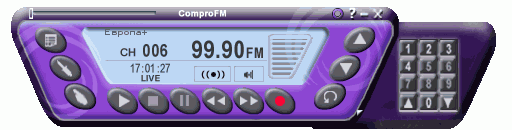

FM-тюнер

В отличие от TV-приложения, подвергнутого переделке, сопровождающей смену версии, FM-модуль избежал подобных реформ. Отрицательным побочным эффектом этого стало отсутствие Compro FM 2 в меню быстрого вызова, доступного посредством иконки планировщика. Озадачивает и отсутствие возможности переключения на прослушивание радиостанций в панели Compro DTV 3. Во время работы TV-приложения и наоборот текущая программа закрывается автоматически.

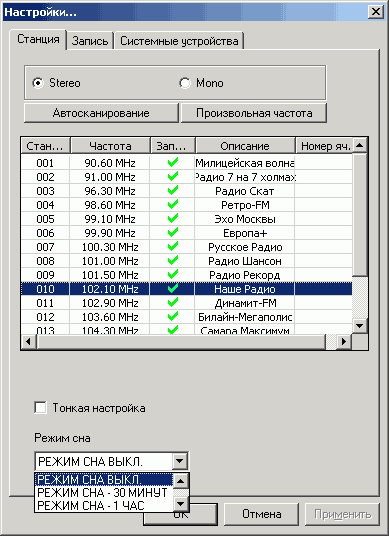

Несмотря на очень хорошее качество приёма в FM-режиме, результат автоматического поиска обескуражил — полученный список превысил реальное количество более чем в десять раз (!). Выручила возможность ручного ввода частоты. Традиционно напоминаем, что сэкономить время, потраченное на настройку, при последующих обновлениях программы можно, сохранив файл fmchlist.bin, расположенный в Program Files\VideoMate\VideoMate\Compro FM 2\rc (для TV-приложения это файлы channel.bin и chnprop.bin в Program Files\VideoMate\VideoMate\ComproDTV 3 \rc, соответственно).

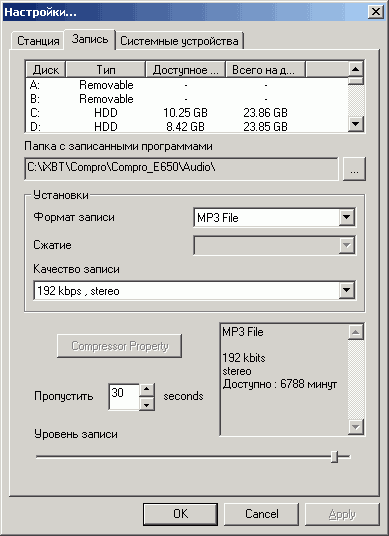

Поддерживается запись в mp3 с максимальным битрейтом 224 кбит/с, при частоте дискретизации 48 кГц.

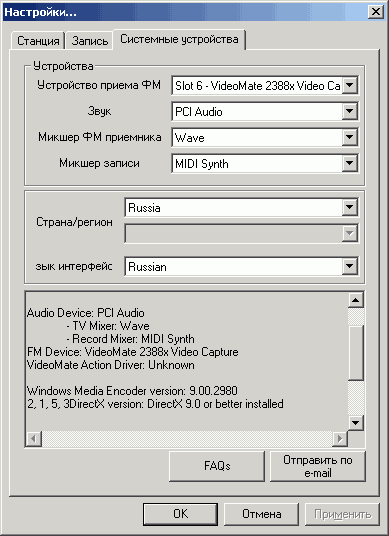

Передача звука по шине требует выбора PCI Audio в качестве звукового устройства.

Compro VideoMate E650 обеспечивает хорошее качество звука в FM-режиме (скачать тестовый фрагмент, 468 КБ, mp3, 192 кбит/с, 48 кГц).

Несмотря на поддержку mp3 и неплохую, в целом, эргономику, мелкий шрифт, отображающий название радиостанций, игнорирование колеса мыши, отсутствие режима Timeshift и возможности свернуть программу до состояния иконки в трее выглядят откровенными пережитками прошлого.

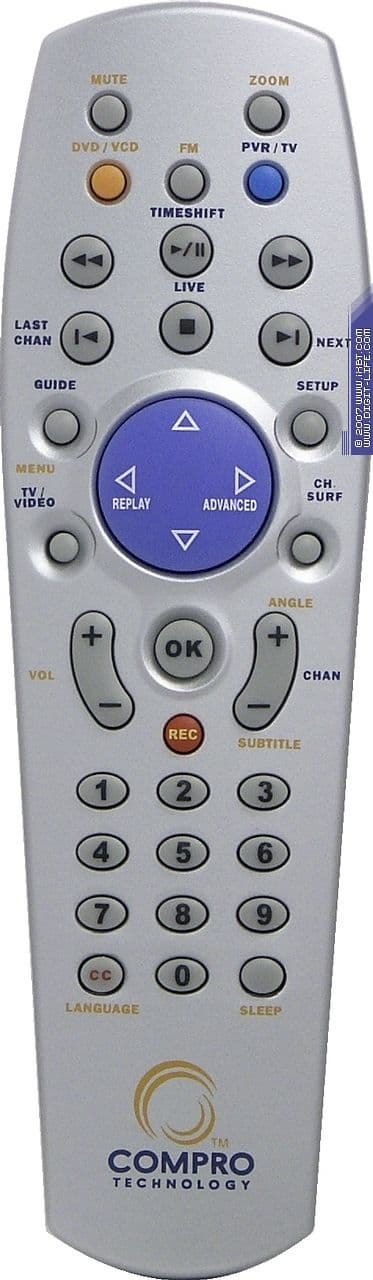

Пульт ДУ

E650 комплектуется тем же качественным многофункциональном пультом, что и большинство PCI-тюнеров компании. Благодаря Compro Power Up Scheduling пульт предоставляет возможность включения компьютера при помощи кнопки PVR/TV. Сортировка каналов обеспечивает возможность присвоения номеров каждой кнопке, по усмотрению пользователя.

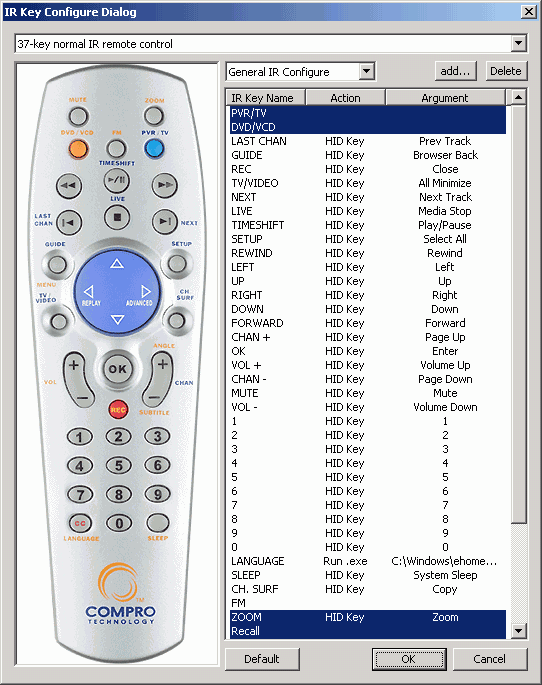

Последние версии программы преподнесли приятный сюрприз пользователям. В дополнение к давно ожидаемой настройке кнопок появилась эмуляция HID-режима (Human Interface Device), позволяющая без особых проблем с настройкой и обращения к сторонним утилитам использовать пульт для управления сторонними программами. Мультимедийные интерфейсы Windows XP Media Center Edition и Windows Vista при переводе в HID-режим поддерживаются по-умолчанию. Возможно сохранение пользовательских конфигураций.

Питание от двух прилагаемых батареек типоразмера ААА.

Выводы

Фактически, Compro VideoMate E650 является первым гибридным тюнером на российском рынке с интерфейсом PCI-Express 1x, демонстрирующим хорошее качество приёма в аналоговом и цифровом режимах, что в сочетании с компактными габаритами и технологией непосредственного управления питанием компьютера позволяет присудить ему награду нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Интерфейс PCI-Express 1x
  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Поддержка всех используемых видео- и аудиостандартов
  • Технология непосредственного управления питанием Compro Power Up Scheduling
  • Захват с источников компонентного сигнала (YCbCr)
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Режим отложенного просмотра Timeshift
  • Масштабирование изображения
  • Возможность настройки пропорций оконного и полноэкранного режима
  • Многоканальный предварительный просмотр
  • Режим «Картинка-в-картинке/Картинка-вне-картинки» (для DVB-T)
  • Воспроизведение видео поверх рабочего стола с оригинальным управлением
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Функция непосредственной записи на оптический диск Straight-to-Disc (только при установленном Ulead DVD MovieFactory 4 SE)
  • Возможность отключения/перехода в спящий режим после окончания записи
  • Эмуляция HID-режима при работе с пультом ДУ для управления сторонними приложениями
  • Поддержка 32- и 64-разрядных версий Windows Vista
  • Русскоязычный интерфейс программы для работы с тюнером
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Возможная рассинхронизация видео и звука на некоторых конфигурациях в аналоговом режиме
  • Проблемы с работой поиска по частоте
  • Небольшое количество поддерживаемых сторонних кодеков
  • Недоработки в интерфейсе Compro FM 2.

Результаты тестирования VideoMate E650 позволяют судить о том, что линейка компьютерных TV-тюнеров производства Compro Technology получилась более чем удачной. Дополнительную привлекательность этой модели добавляет разумная ценовая политика компании, выгодно отличающая её среди конкурентов.

Средняя текущая цена (количество предложений) Compro VideoMate E650 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Compro Technology»
за предоставленный на тестирование тюнер
