Compro VideoMate T750 — гибридный TV- и FM-тюнер с двумя приёмниками




«Primus inter pares»
(«Первый среди равных»)

Тайваньская компания Compro Technology с завидной регулярностью выпускает компьютерные TV-тюнеры, отличающиеся от конкурентов какими-либо оригинальными техническими решениями. В частности, VideoMate DVB-T300 стал чуть ли не первым гибридным тюнером с возможностью приёма аналоговых и цифровых каналов стандарта DVB-T (Digital Video Broadcasting-Terrestrial), попавшим на полки российских магазинов. Несмотря на то, что со временем в линейке продуктов компании появилось несколько устройств с интерфейсом USB 2.0, поддерживающих DVB-T, фронт PCI-тюнеров DVB-T300 защищал в гордом одиночестве. Ожидание подкрепления хоть и затянулось, но закончилось, это самое подкрепление в виде рассматриваемого в этом обзоре VideoMate T750 оказалось неплохо вооружённым для успешной конкуренции с продукцией других производителей, теперь уже представленной на отечественном рынке в достаточном для конкурентных боёв количестве.

Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, приведём список материалов, посвящённых побывавшим у нас гибридным тюнерам с интерфейсом PCI:

Комплект поставки

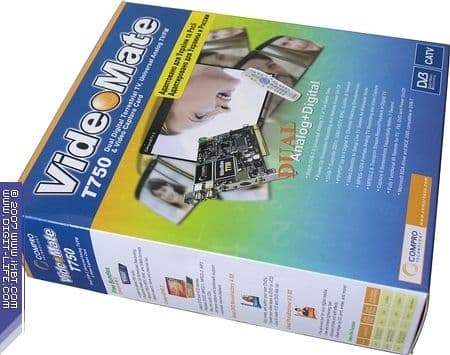

Оформление коробки выполнено в традиционной для продукции компании оранжево-бело-синей цветовой гамме, качественный материал и грамотный дизайн способствуют формированию положительного впечатления с первого знакомства.

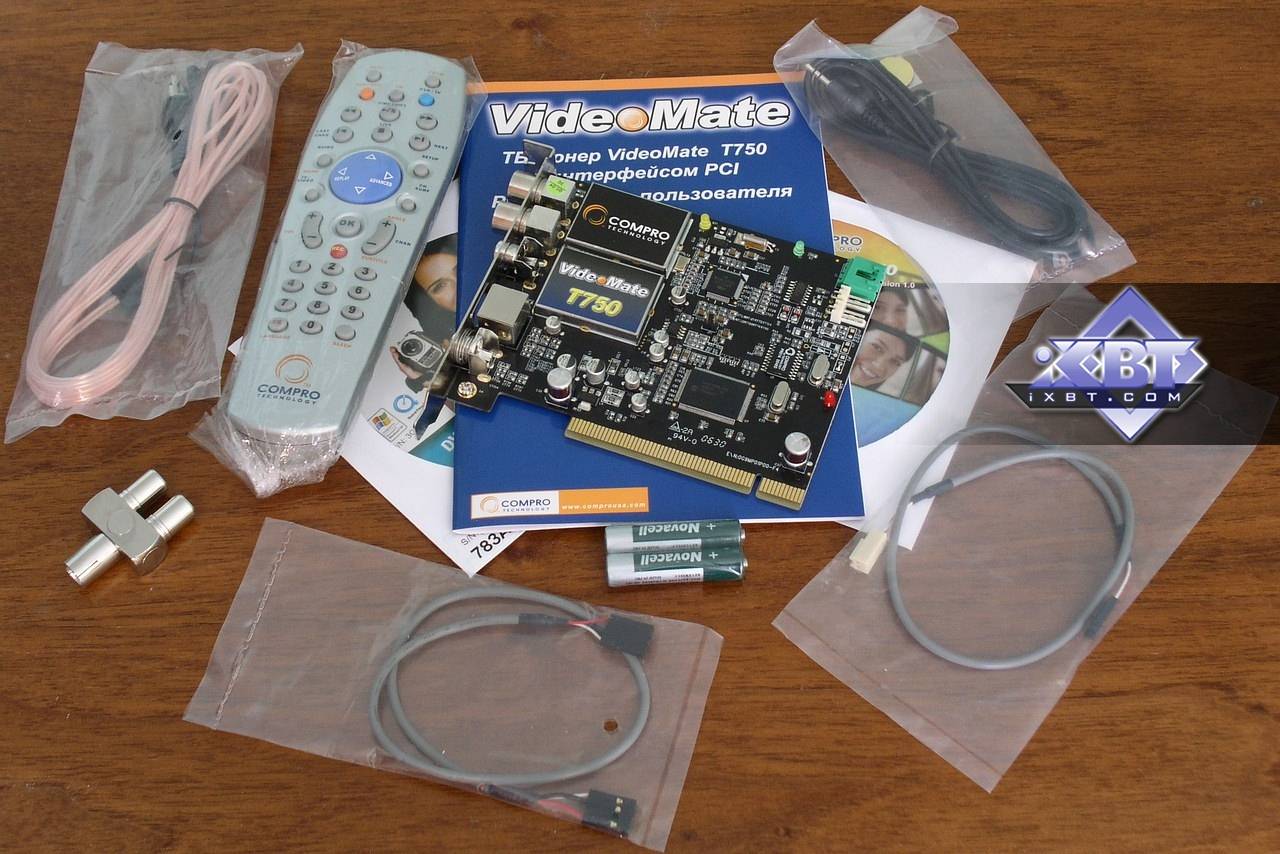

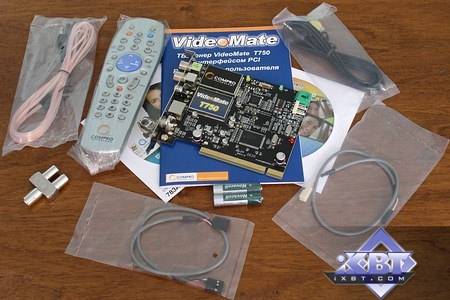

Комплект поставки закрепляет успех, в него входят:

  • Тюнер
  • Пульт ДУ
  • FM-антенна
  • Кабель для подключения к дополнительному разъему звуковой карты
  • Кабель для подключения к разъему питания материнской платы
  • Антенный переходник-делитель IEC Female — 2 IEC Male
  • 2 CD с драйверами и программным обеспечением
  • Подробное руководство пользователя (на русском языке)

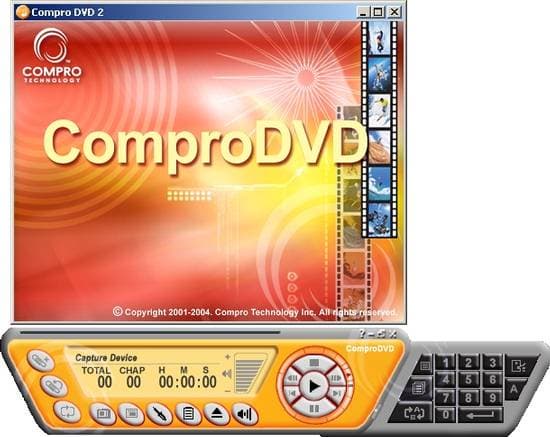

Знакомый нам по другим тюнерам компании пакет дополнительного ПО включает в себя фирменный DVD-проигрыватель ComproDVD 2,

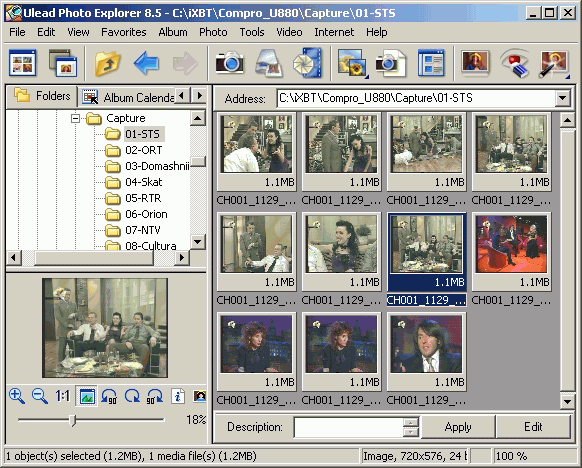

Ulead Photo Explorer 8.5 SE от Ulead Systems

и Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD.

Серийные номера программ указаны на конвертах с дисками.

Конструкция и спецификации

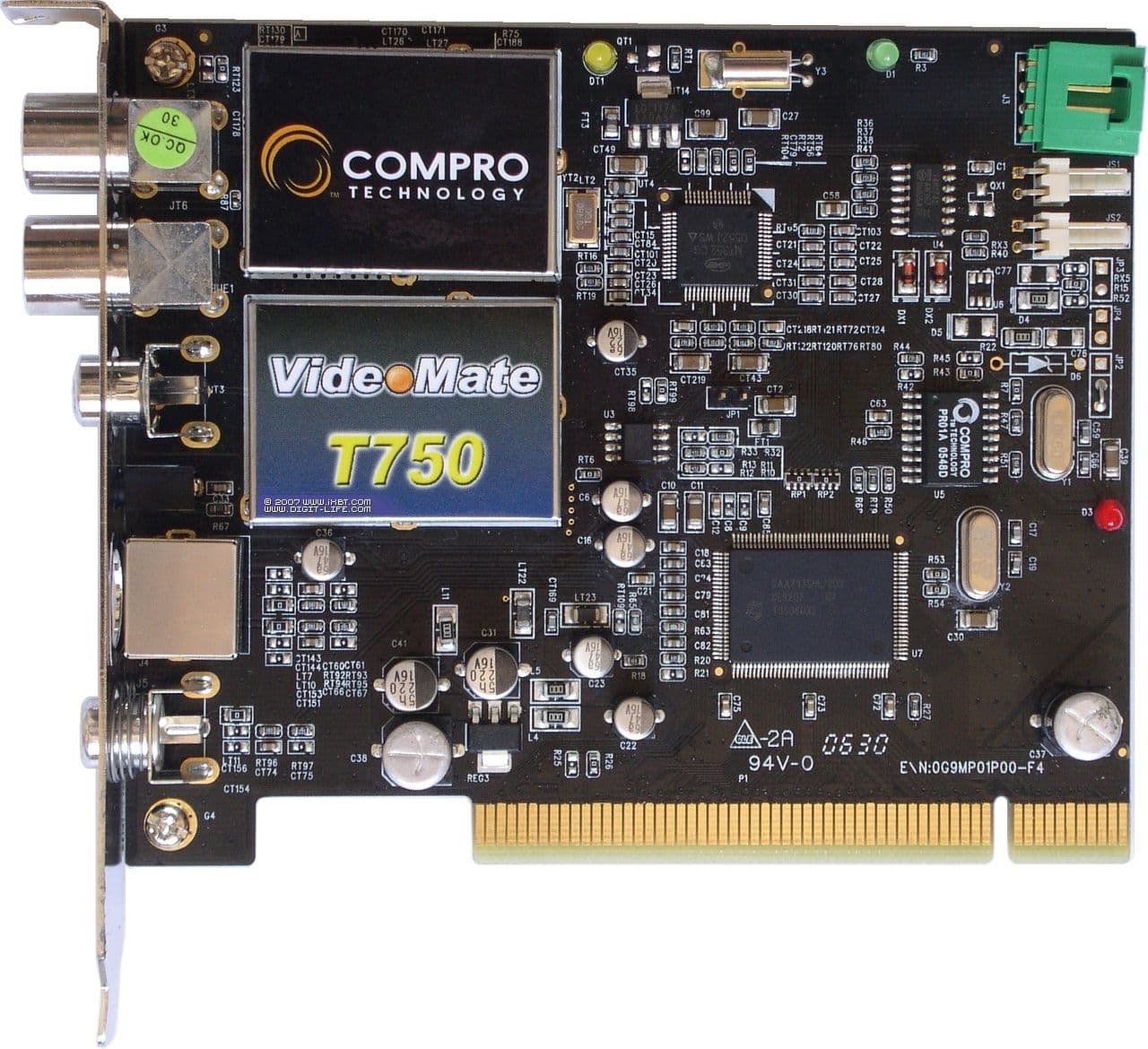

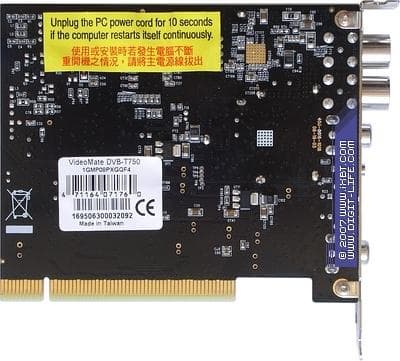

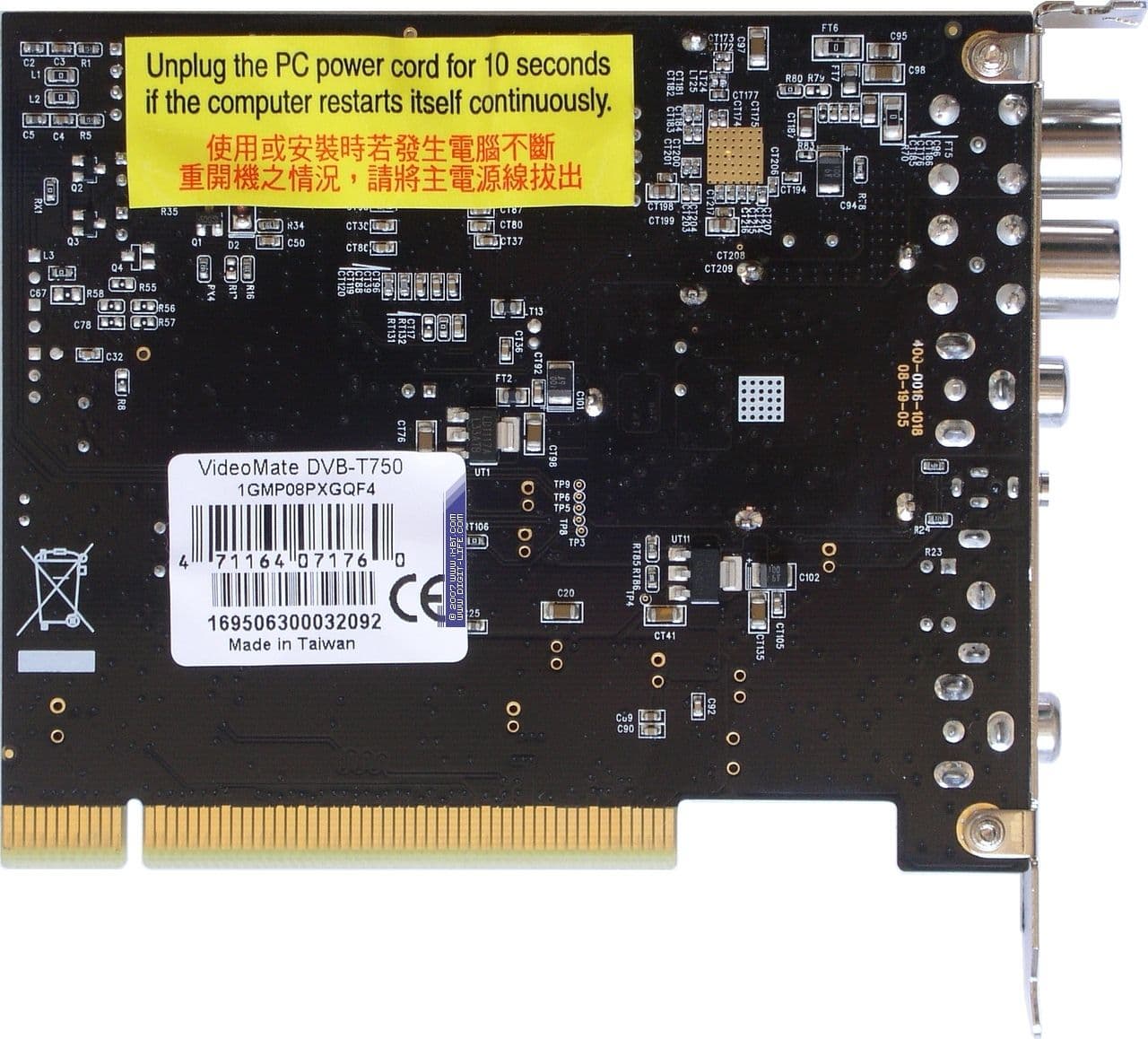

В отличие от низкопрофильного дизайна DVB-T300, плата T750 имеет стандартный размер (120×100 мм). Определённую роль в этом сыграла установка двух независимых приёмников для одновременной работы с цифровым и аналоговым вещанием.



Для приёма аналоговых каналов используется ВЧ-блок XC2028 производства калифорнийской компании Xceive Inc. (вверху), поддержка цифрового вещания возложена на одночиповый QT1010 от Quantek (внизу).

Функционирование в цифровом режиме обеспечивает COFDM демодулятор MT352, с ноября 2005 года вместе с некоторыми другими решениями, разработанными Zarlink Semiconductor Inc., ставший собственностью Intel Corporation.

9-битный АЦП Philips SAA7135HL/203, выполняющий функцию моста при работе с DVB-T, поддерживает все существующие стандарты аналогового телевидения. От снятого с производства SAA7135HL/101 этот чип отличается отсутствием Dolby-процессора.

Cпецификации T750:

  • Поддержка цифрового теле- и радиовещания в формате DVB-T
  • Поддержка MPEG2 HDTV (1080i / 720p) в цифровом режиме
  • Поддержка эфирного и кабельного телевидения
  • Поддержка всех стандартов телевизионного аналогового вещания (PAL/SECAM/NTSC)
  • Поддержка декодирования стереозвука в форматах EIAJ, NICAM и A2/Dual-FM
  • Технология непосредственного управления питанием компьютера
  • FM стерео
  • Индивидуальная настройка яркости, оттенка, насыщенности, контраста и чёткости для каждого канала
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Настройка расположения каналов в списке
  • Режим отложенного просмотра Timeshift
  • Многоканальный предварительный просмотр
  • Вывод изображения на рабочий стол
  • Полноценный режим «Картинка-в-картинке/Картинка-вне-картинки» (Picture-In-Picture, PIP) с поддержкой 4 источников (каналы или видеофайлы)
  • Захват кадров
  • Разделение на файлы заданного размера при записи
  • Планировщик записи
  • Поддержка энергосберегающих режимов S3/S4
  • Функция непосредственной записи на VCD/DVD Straight-to-Disc
  • Использование пульта ДУ для управления штатным DVD-проигрывателем
  • Поддержка 32- и 64-разрядных версий Windows XP/MCE 2005/Vista (мультимедийные интерфейсы операционных систем поддерживают только цифровой режим)

Фирменная технология Compro Power Up Scheduling позволяет тюнеру управлять включением-выключением компьютера напрямую. Большинство современных системных плат позволяет ограничиться разрешением включения компьютера от PCI-устройства в настройках BIOS, но для подстраховки можно использовать подключение коннектора кнопки Power к тюнеру, а соответствующего разъёма на тюнере — к системной плате.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

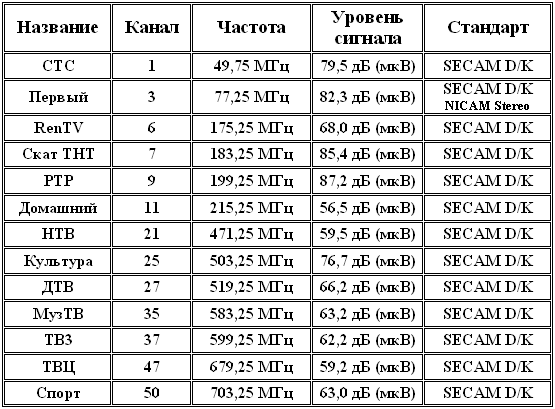

Список эфирных каналов при тестировании



Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на компактную антенну из комплекта поставки.

Подключение

Оригинально решена проблема использования тюнера с одной эфирной антенной, используемой для приёма как цифровых, так и аналоговых каналов. VideoMate T750 комплектуется переходником, позволяющим подключить её к обоим имеющимся разъёмам сразу. Для подключения FM-антенны используется разъем RCA (Female).

Штатное ПО поддерживает передачу звука по PCI, однако соответствующий вход распаян и на самой плате. Кабель также входит в комплект поставки. Место для S-Video и композитного разъёмов для подключения внешних источников видеосигнала на плате нашлось, а вот для захвата звукового сопровождения придётся использовать вход звуковой карты или добираться до разъёма на плате.

Настройка

Установочное меню представляет собой выбор компонентов, реализованный штатными средствами InstallShield.

При тестировании использовались драйвер версии 1.3.5.6, ComproDTV 3.0.4.2 и ComproFM 2.1.4.9.

После установки в разделе Sound, video and game controllers появляется устройство VideoMate TV SAA7133/35, Capture Device.

В системный трей помещаются иконки планировщика и резидентной программы для работы с пультом ДУ.

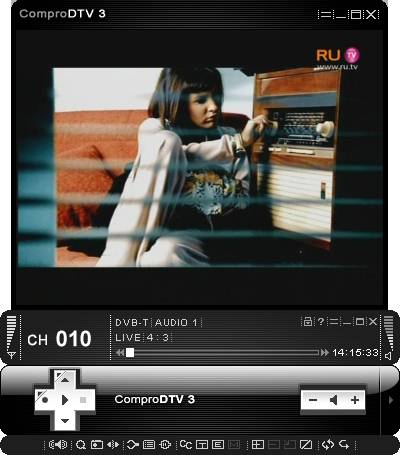

Новая версия программы ComproDTV 3 уже встречалась нам во время тестирования VideoMate U890.

Цветовое решение интерфейса предыдущих версий сменило радикальное чёрно-белое (!) оформление. От дискомфорта при использовании спасают явно выделенные кнопки-иконки вызова основных функций, однако добраться до них с первой попытки не так уж просто. По умолчанию в главном окне программы доступны только переключение каналов, запись и настройка громкости. Для того чтобы привести интерфейс в более функциональный вид, следует нажать левую кнопку мыши сверху или снизу главного окна (курсор при этом принимает крестообразную форму). Кнопка Panel Lock (горячая клавиша Y), предохраняет от последующего сворачивания дополнительных настроек.

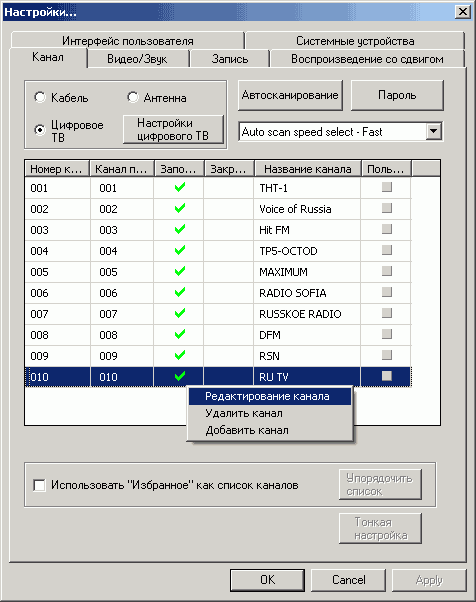

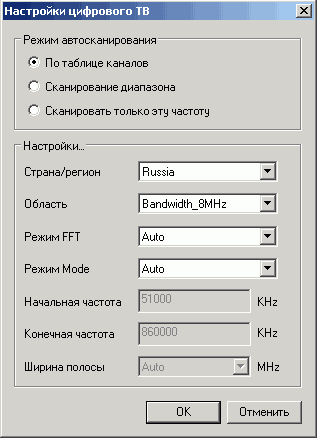

Кнопка Настройки цифрового ТВ в меню Канал вызывает настройки поиска DVB-T каналов. Программа предоставляет пользователю возможность тонкой настройки параметров сканирования. Поиск возможен по региону, заданному диапазону и в пределах одной частоты в трёх режимах чувствительности.

Выбор России привёл к успешному результату даже при быстром сканировании.

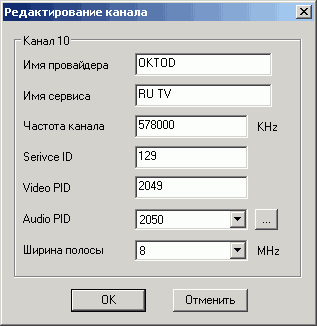

Для каждого канала возможна ручная установка параметров, в том числе, значений VPID (Video Program Identification) и APID (Audio Program Identification), использующихся для идентификации станций при передаче нескольких каналов на одной частоте. Доступно ручное добавление/удаление, присутствующее в ранних версиях ограничение, позволяющее добавлять новый канал только при наличии в списке хотя бы одного, исчезло.

Используемые ВЧ-блоки обеспечивают высокую скорость автоматического поиска каналов. Точность сканирования также находится на высоком уровне, полное совпадение в цифровом режиме и один лишний канал в аналоговом можно считать хорошим результатом.

Эпопея с поиском по частоте (кнопка Расширенное автосканирование, шаг поиска 0.05, 0.1, 0.25, 0.5 и 1 МГц) продолжается. На этот раз программа зависала во время сканирования, так что, возможные изменения в работоспособности (напомним, что ранее результатом становилась маркировка всех каналов как найденных без возможности редактирования списка) обнаружить не удалось.

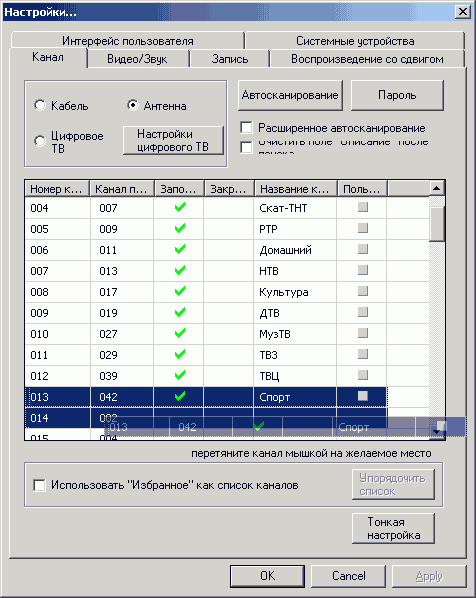

Сортировка каналов осуществляется перетаскиванием их мышкой с зажатой левой кнопкой.

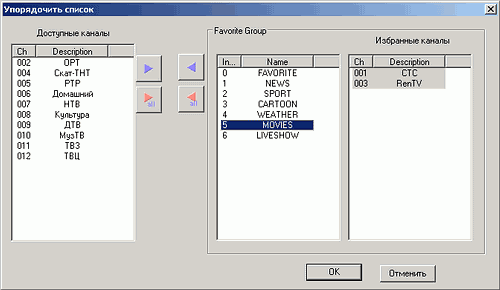

Пользовательский список избранных каналов, наконец-то, получил несколько подразделов.

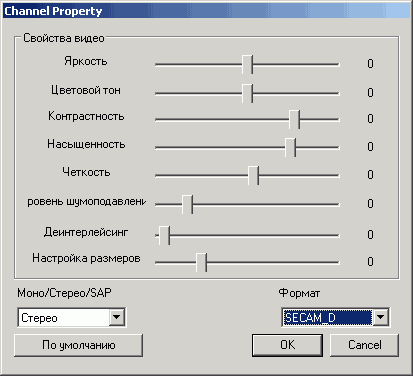

Поддерживаются индивидуальные настройки параметров видеоизображения (яркость, цветность, контраст, насыщенность, чёткость, шумопонижение, деинтерлейсинг, масштабирование) и стандарта цветности для каждого канала (колонка Пользовательский). Изменение чёткости, уровня шумоподавления и деинтерлейсинга доступны только для аналоговых каналов.

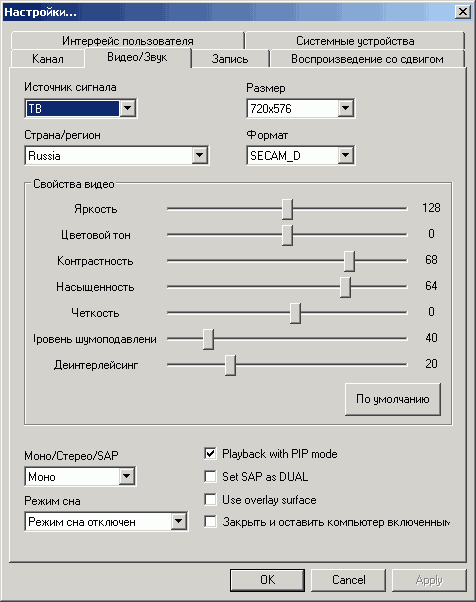

Общие настройки яркости, контраста, цветности, насыщенности, чёткости, деинтерлейсинга и программного шумопонижения, относительно которых изменяются индивидуальные, и выбор Моно/Стерео/SAP находятся в разделе Видео/Звук. Здесь же можно найти включение/отключение режима воспроизведения видефайлов в отдельном окне, включение/отключение оверлейной поверхности (при отключении используется Video Mixing Renderer) и таймер сна (до 2 часов с интервалом 30 минут).

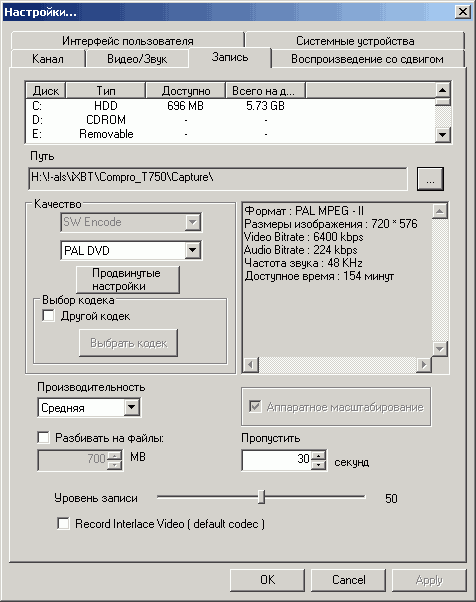

Стандартным форматом записи является MPEG1/2 с доступом к настройкам разрешения, аудио- и видеобитрейта (постоянный и переменный) и частоты дискретизации (44.1 и 48 кГц). Максимальный видеобитрейт составляет 10 Мбит/с, в наличии 4 предустановленных профиля (PAL DVD, PAL 1/4 DVD, PAL VCD и PAL 1/2 DVD) и один пользовательский.

Поддерживается запись со сторонними кодеками, установленными в системе (чекбокс Другой кодек), при этом доступны дополнительные настройки. Отметим, что производитель не гарантирует совместимость со всеми существующими кодеками.

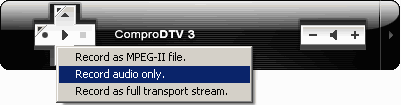

В цифровом режиме возможна запись в MPEG2 файл, запись транспортного потока и звуковой дорожки отдельно.

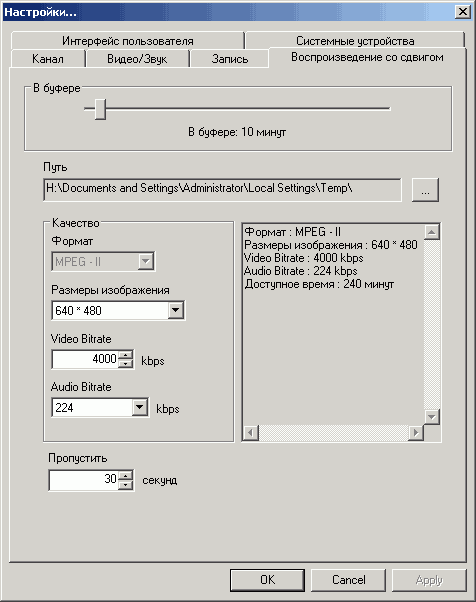

В настройках режима отложенного просмотра (в аналоговом режиме используется MPEG2, в цифровом параметры соответствуют параметрам принимаемого потока) можно найти выбор разрешения, аудио- и видеобитрейта, максимальное время буфера и интервал пропуска при перемотке.

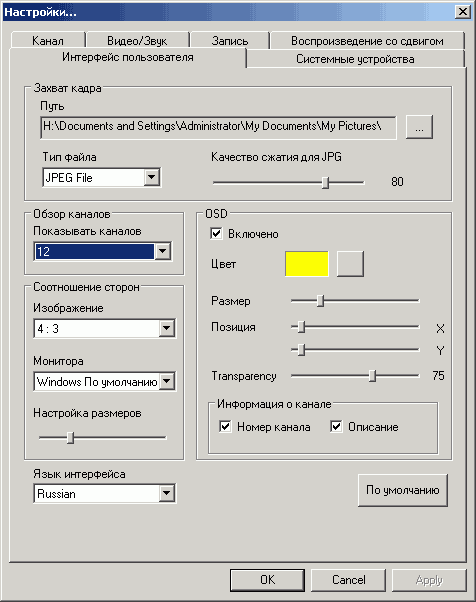

В разделе настроек пользовательского интерфейса можно изменить размер, цвет и расположение экранного меню, настроить масштабирование, выбрать формат захвата кадров (bmp и jpeg) и размер матрицы для режима предварительного многоканального просмотра (12 или 16 каналов). Реализовано несколько вариантов соотношения сторон изображения (4:3, 16:9, 16:10, пользовательское) и коррекция пропорций с учётом соотношения сторон монитора — (по умолчанию, 4:3, 5:4, 16:9, 5:3).

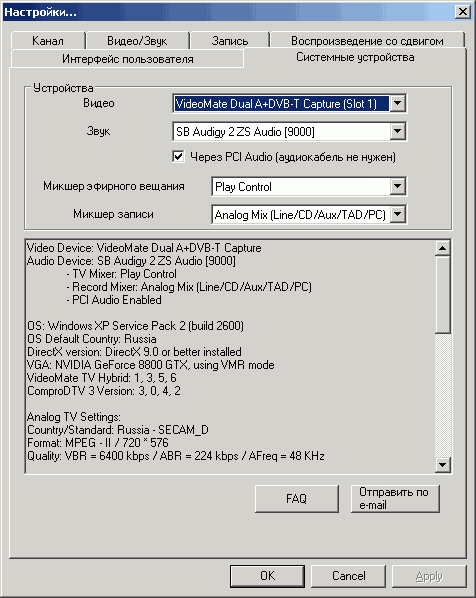

Опция передачи звука по PCI активируется чекбоксом Через PCI Audio в разделе Системные устройства. Использование кабеля не влияет на передачу звукового потока в цифровом режиме, при работе с DVB-T звук передаётся посредством интерфейса.

Дополнительные возможности

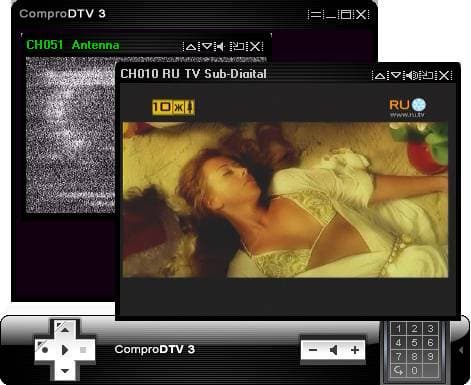

Передача нескольких DVB-T каналов на одной частоте стала причиной реализации полноценного многоканального просмотра (!) до 4 программ одновременно, а отдельный аналоговый приёмник позволяет включать в этот список один аналоговый канал. При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра TimeShift.

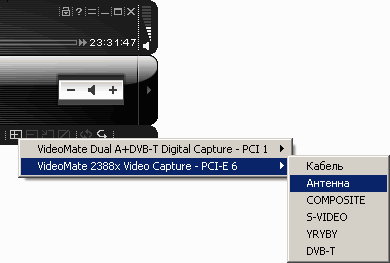

При наличии в системе ещё одного тюнера от Compro многоканальный режим поддерживает и это устройство, что открывает совсем уж невозможные в других условиях комбинации.

Оригинальное управление в режиме вывода видеоизображения на поверхность рабочего стола было реализовано ещё в предыдущих версиях программы. В системное контекстное меню добавляется соответствующий пункт, что позволяет обойтись без панели управления, значка в системном трее и т. д. Реализована и совместная работа этого режима с многоканальным просмотром, при которой один поток выводится на рабочий стол, остальные отображаются в оконном режиме.

В режиме многоканального предварительного просмотра матрица имеет центральное окно большего размера, дублирующее просматриваемый канал.

Имеется галерея захваченных кадров, без принудительного сохранения временные файлы удаляются.

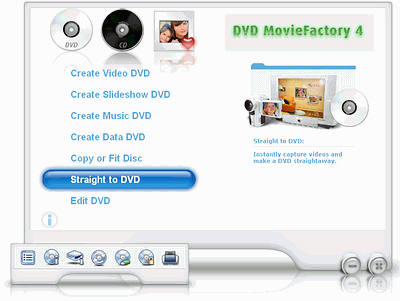

В состав Ulead DVD MovieFactory входит Ulead Disc-Direct SDK, позволяющий осуществлять захват непосредственно на оптический диск (функция Straight-to-Disc). Место дополнительной кнопки, появляющейся в интерфейсе предыдущих версий только после установки этого компонента, в программе ComproDTV 3 занимает ещё один профиль захвата.

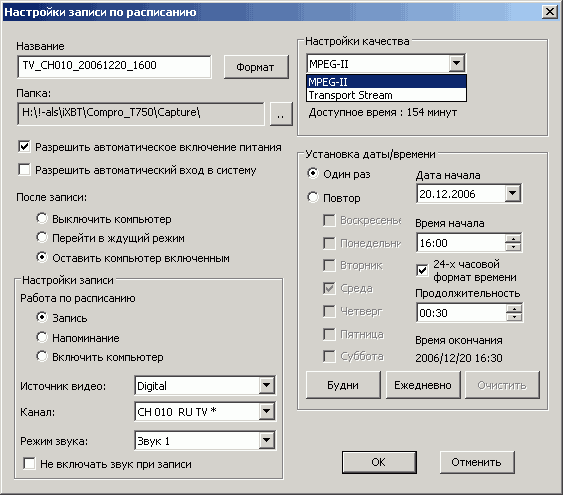

Непосредственное управление питанием позволяет использовать планировщик для включения компьютера. По окончанию задания возможно выключение и переход в ждущий режим. Время от включения до выполнения запланированного задания также настраивается (по умолчанию 5 минут).

Качество

Качество приёма находится на хорошем уровне в обоих режимах.

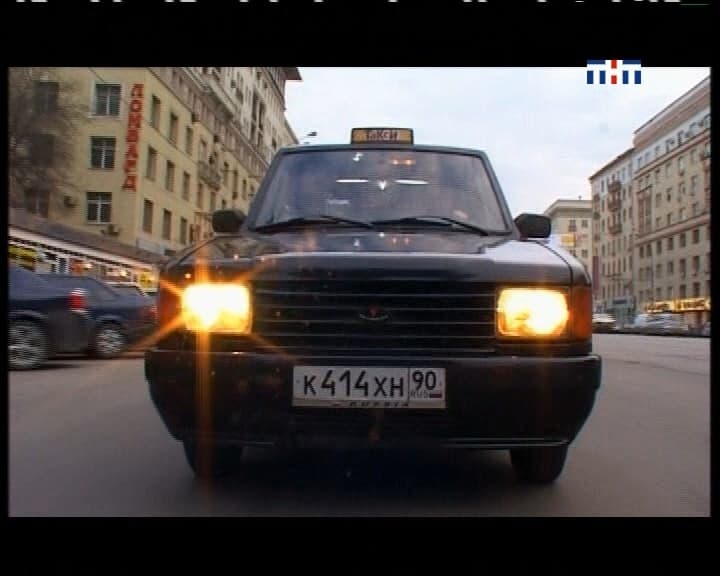

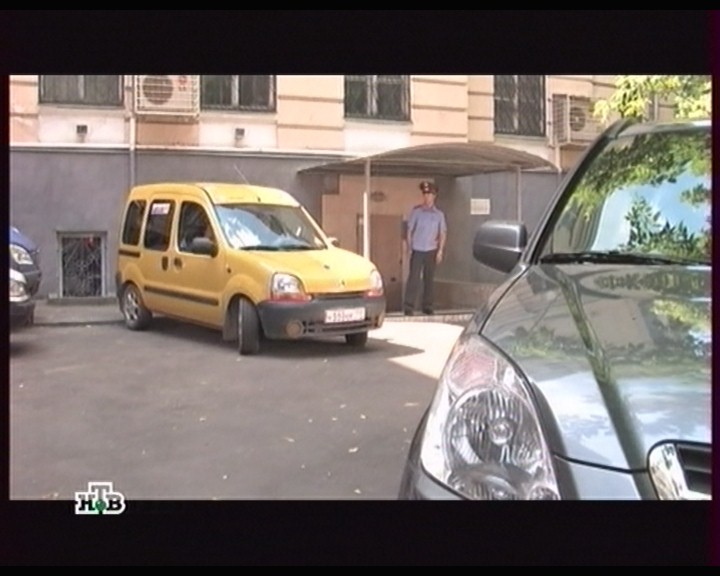

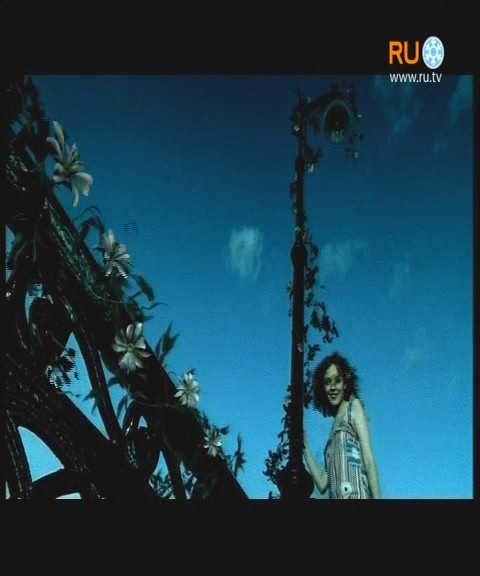

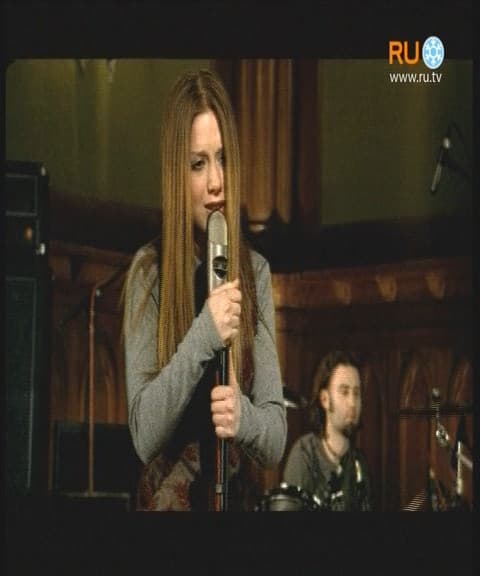

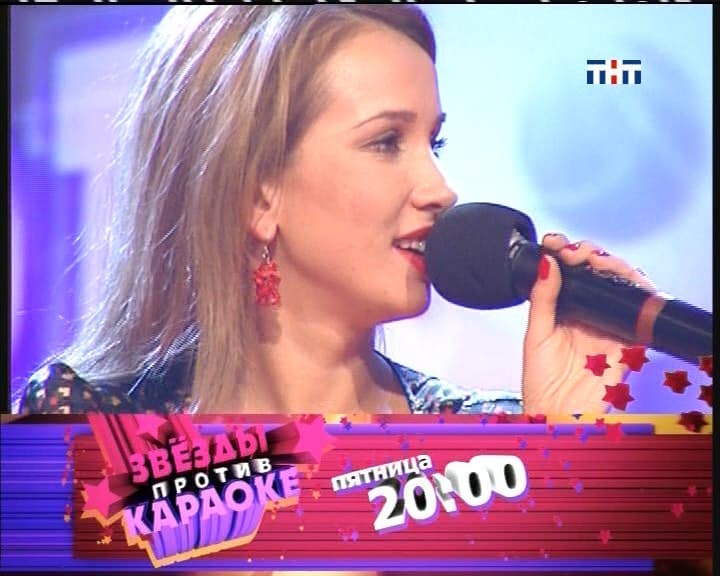

Стандарт DVB-T позволяет транслировать передачи с максимальными параметрами, обеспечивающими реализацию телевидения высокой чёткости. Увы, каналы, транслируемые ООО «ОКТОД» во время тестирования, имели разрешение 480×576 и 720×576, видеобитрейты около 3000-4000 Кбит/с, а параметры звука составляли от 64 до 192 Кбит/с при частоте дискретизации 48 кГц.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизация изображения и звука в процессе тестирования отсутствовала.

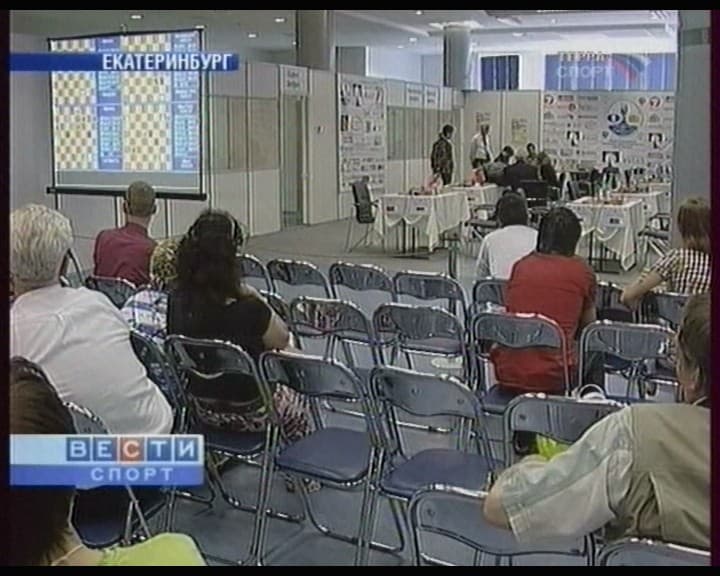

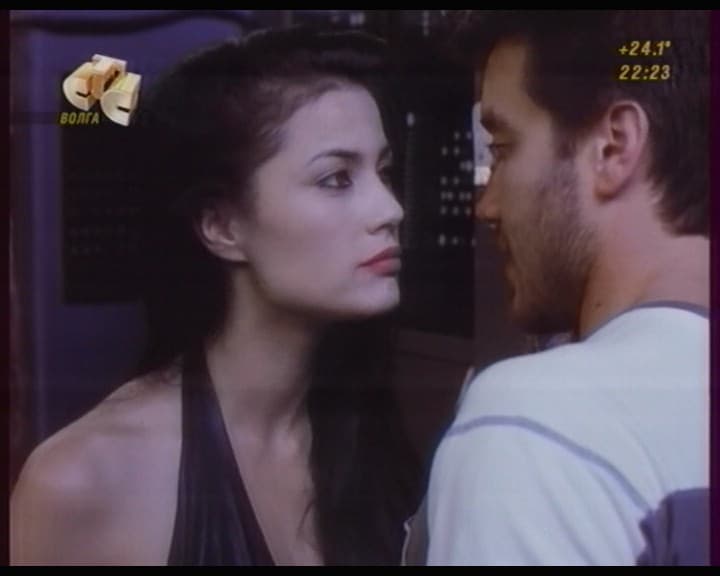

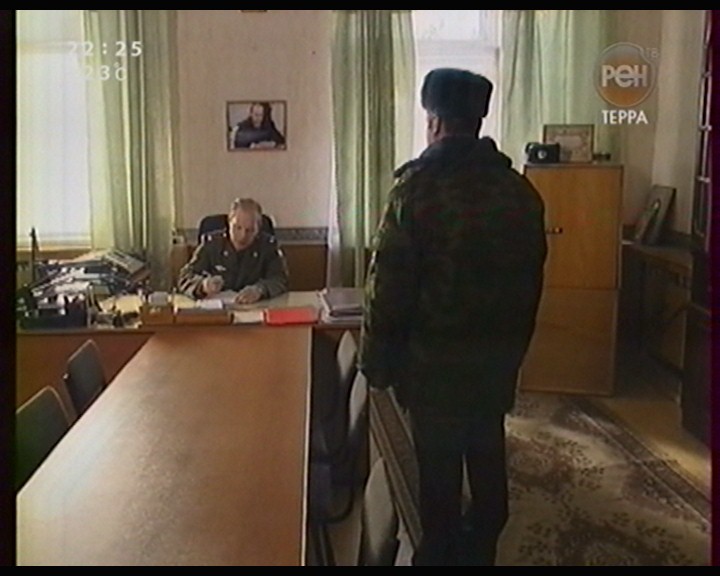

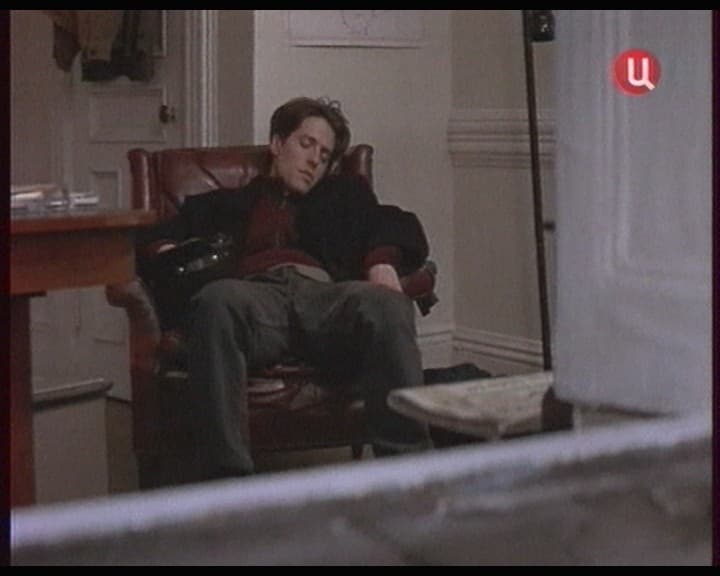

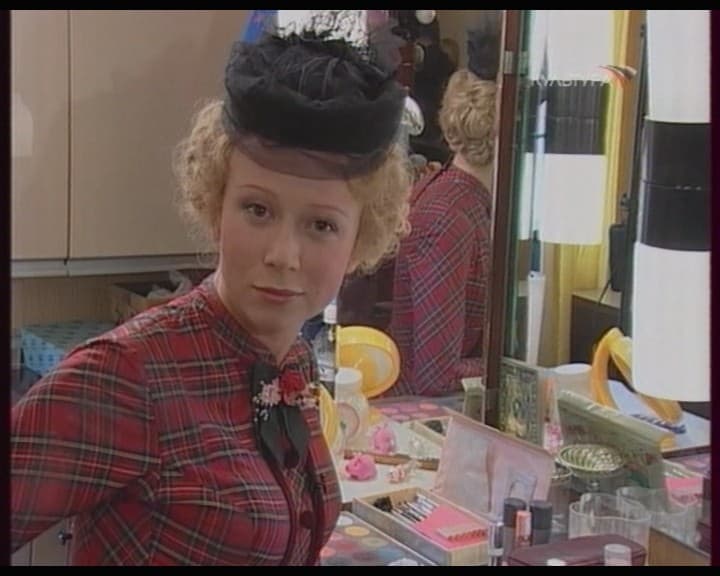

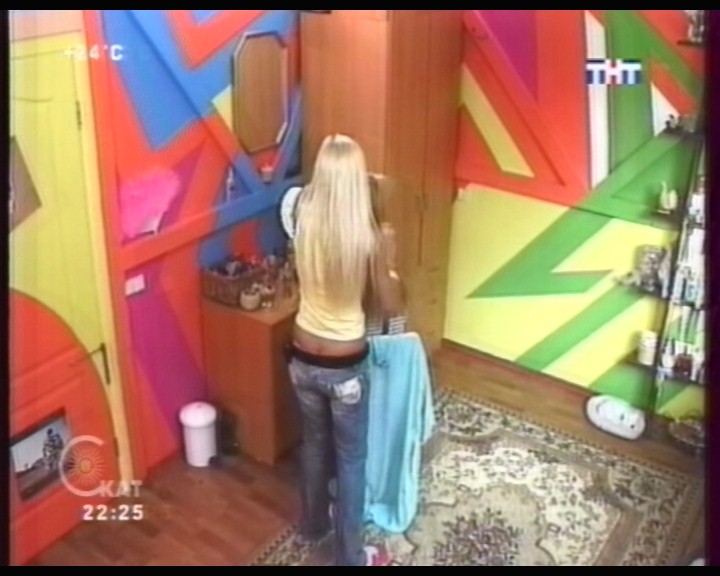

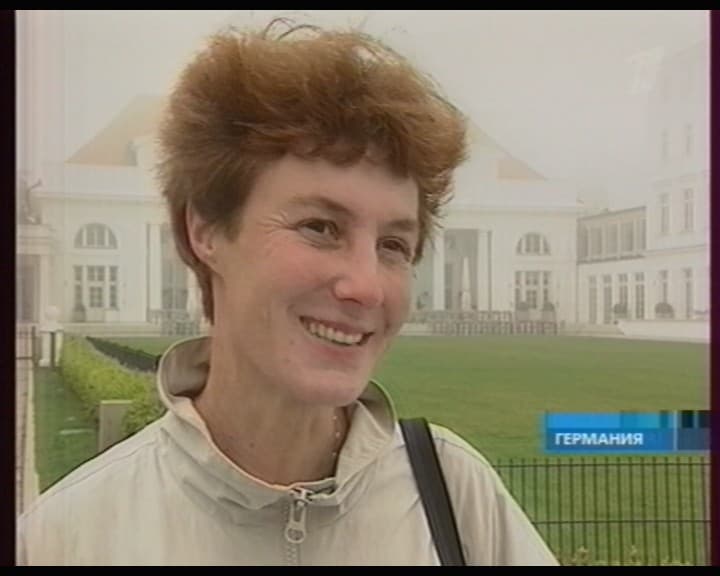

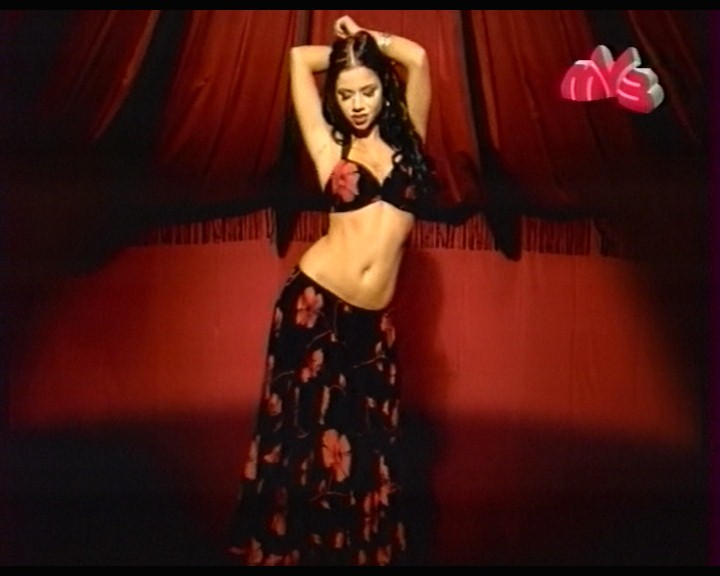

Тюнер демонстрирует хорошее качество изображения в аналоговом режиме, характерное для АЦП производства NXP Semiconductors (полупроводниковое подразделение Philips Electronics, выделенное в отдельную структурную единицу). Снижение чёткости вследствие используемого алгоритма деинтерлейсинга можно компенсировать настройкой соответствующего параметра. Отметим неплохую эффективность используемого метода программного шумоподавления.

Несмотря на хорошую работу автоматического определения стандартов у АЦП от Philips/NXP, при переключении аналоговых каналов вместо звука иногда наблюдалось шипение. Считать это существенным недостатком трудно в силу программного происхождения и полного исчезновения после повторного переключения канала, однако полностью избавиться от эффекта не удалось даже при помощи принудительной установки. Впрочем, нельзя исключать влияние локальных особенностей тестовой системы.

Режим воспроизведения со сдвигом Timeshift не имеет проблем при использовании звуковых карт семейства Creative Audigy.

Качество звука находится на хорошем уровне.

При работе наблюдается заметный нагрев в области антенных разъёмов, вероятно, являющийся следствием практикуемых инженерами компании мероприятий по теплоотводу на корпус системного бока через планку. Оснований для опасения нет, перегрева элементов на плате не замечено.

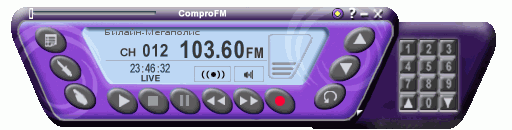

FM-тюнер

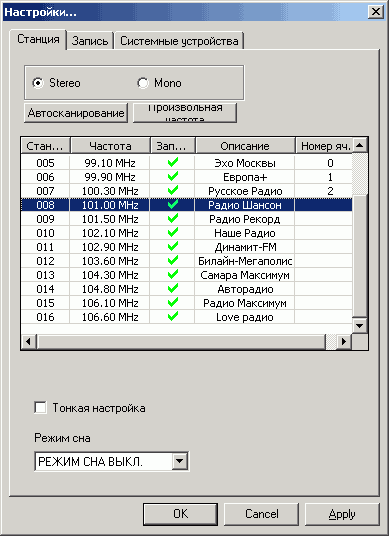

Поиск радиостанций продемонстрировал результат, достойный твёрдой «четвёрки». С другой стороны, качество приёма после небольшого редактирования полученного списка заслуживает высокой оценки. Желающие сэкономить время, потраченное на настройку, при последующих обновлениях программы могут воспользоваться файлом fmchlist.bin, находящимся в Program Files\VideoMate\VideoMate\Compro FM 2\rc (для TV-приложения это файлы channel.bin и chnprop.bin соответственно).

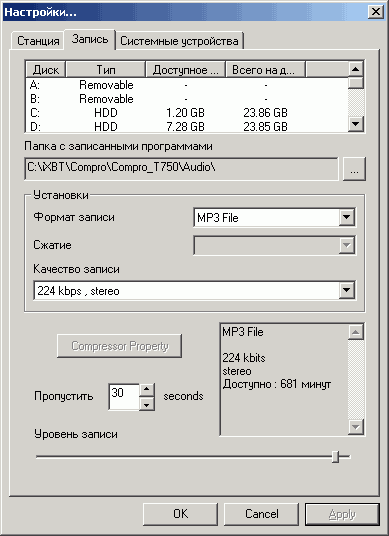

Поддерживается запись в MP3 с максимальным битрейтом 224 Кбит/с при частоте дискретизации 48 кГц.

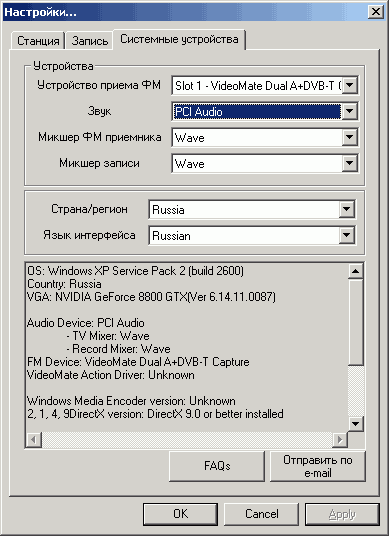

Доступная в разделе загрузки официального сайта для этой модели версия 2.1.4.3 не имеет передачи звука по PCI, к счастью, в последних бета-версиях эта опция работоспособна, для её использования в качестве звукового устройства следует выбрать PCI Audio.

Compro VideoMate T750 обеспечивает хорошее качество звука в FM-режиме (скачать тестовый фрагмент, 473 КБ, MP3, 192 Кбит/с, 48 кГц).

Пульт ДУ

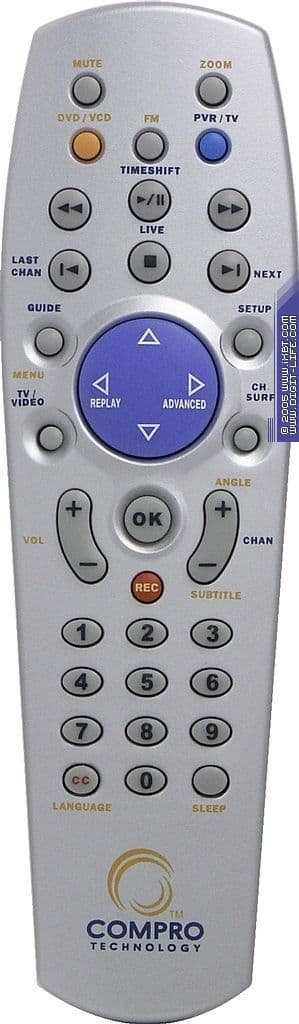

T750 комплектуется тем же качественным многофункциональном пультом, что и большинство PCI-тюнеров компании. Благодаря Compro Power Up Scheduling пульт предоставляет возможность включения компьютера при помощи кнопки PVR/TV. Сортировка каналов обеспечивает возможность присвоения номеров каждой кнопке по усмотрению пользователя.

Питание от двух прилагаемых батареек типоразмера ААА.

Выводы

Хорошее качество приёма в аналоговом и цифровом режимах, хорошее качество изображения и звука, возможность независимой работы с аналоговыми и DVB-T каналами и технология непосредственного управления питанием компьютера обеспечивают Compro VideoMate T750 заслуженную награду нашего сайта.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Независимая работа с аналоговыми и DVB-T каналами
  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Поддержка всех используемых видео- и аудиостандартов
  • Технология непосредственного управления питанием Compro Power Up Scheduling
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Режим отложенного просмотра Timeshift
  • Масштабирование изображения
  • Возможность настройки пропорций оконного и полноэкранного режима
  • Многоканальный предварительный просмотр
  • Полноценный режим «Картинка-в-картинке/Картинка-вне-картинки»
  • Воспроизведение видео поверх рабочего стола с оригинальным управлением
  • Поддержка сторонних кодеков при записи в аналоговом режиме
  • Функция непосредственной записи на оптический диск Straight-to-Disc (только при установленном Ulead Disc-Direct SDK)
  • Возможность отключения/перехода в спящий режим после окончания записи
  • Поддержка 32- и 64-разрядных версий Windows XP/MCE 2005/Vista
  • Русскоязычный интерфейс программы для работы с тюнером
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Иногда наблюдаемые проблемы со звуком при переключении каналов
  • Отсутствие разъёма для подключения внешних источников звука
  • Проблемы с работой поиска по частоте

Благодаря конструктивным особенностям и возможностям штатного ПО, VideoMate T750 явно выделяется на фоне основных конкурентов от AVerMedia, GOTVIEW (рассматривается GOTVIEW PCI Hybrid без поддержки аппаратного сжатия), Leadtek, Pinnacle и т. д. Пожалуй, существенных недостатков тюнер не имеет, остальное будет определять его цена в розничной продаже.



Средняя текущая цена (количество предложений) Compro VideoMate T750 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Compro Technology»
за предоставленный на тестирование тюнер
