ЖК-монитор Asus PA238Q


Монитор PA238Q компании Asustek, обзор которого мы предлагаем вашему вниманию, принадлежит к серии ProArt (буквы PA в обозначении модели это подчеркивают). Ранее мы протестировали одного представителя этой серии — модель PA246Q. Внешне PA238Q очень похож на своего собрата, однако даже из описания становится ясно, что PA238Q попроще, так как, например, имеет 8-битную матрицу вместо 10-битной и не может похвастаться широким цветовым охватом.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS
Диагональ58,4 см (23 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей (шаг 0,2652 мм)
Яркость250 кд/м²
Контрастность1000:1 (динамическая 50 000 000 : 1)
Углы обзора178° (гор.) и 178° (верт.) до контраста 10:1
Время отклика6 мс от серого к серому (GTG)
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход DisplayPort (в. 1.1a, с HDCP)
  • Видеовход DVI-D (с HDCP)
  • Аудио/видеовход HDMI (в. 1.3)
  • Видеовход VGA
  • Выход на наушники (гнездо миниджек 3,5 мм)
  • USB (гнездо типа B, вход на разветвитель)
  • USB (гнездо типа А, выход разветвителя), 4 шт.
Совместимые видеосигналыДо 1920×1080 пикселей.
Отчеты MonInfo:
DisplayPort
DVI
HDMI
VGA
Акустическая системаОтсутствует
Особенности
  • 10-битная внутренняя таблица коррекции цветов (LUT)
  • Режим картинка-в-картинке и картинка-рядом-с-картинкой
  • USB-хаб 2.0, 1 порт на вход, 4 порта на выход
  • Подставка: поворот вправо-влево на 60°, наклон 5° вперед и 20° назад, подъем 100 мм, переворот в портретную ориентацию
  • 100×100 мм площадка VESA для настенного монтажа
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г)549×396×201 мм
Масса5,5 кг
Потребляемая мощностьне более 33 Вт,
менее 1 Вт в режиме ожидания
Напряжение питания100—240 В, 50/60 Гц
Комплект поставки
  • Монитор на подставке
  • Кабель DisplayPort
  • Кабель DVI-D
  • Кабель VGA
  • Кабель питания
  • USB-кабель, вилка типа A на тип B
  • Кабельная стяжка
  • Отчет о калибровке
  • Краткое руководство пользователя
  • CD-ROM с драйвером и руководствами пользователя
  • Гарантийный талон
Ссылка на сайт производителяru.asus.com
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $302(105)

Внешний вид

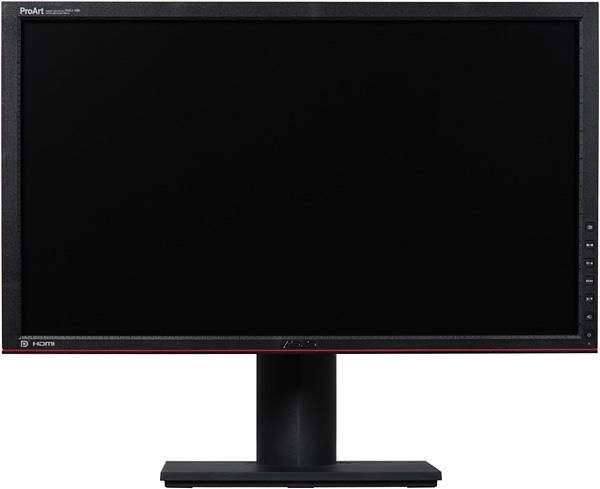

ЖК-монитор Asus PA238Q, Вид спереди

Дизайн строгий, с прямыми рублеными формами, к элементам, имеющим исключительно декоративную функцию, можно отнести только узкую красную вставку в нижней части фронтальной рамки. На фотографиях эта вставка выглядит ярко-красной, но на самом деле она видится скорее как темно-красная и практически не привлекает к себе внимания. Внешние панели монитора, включая рамку вокруг экрана и подставку, изготовлены из черного пластика с матовой и немного шершавой поверхностью.

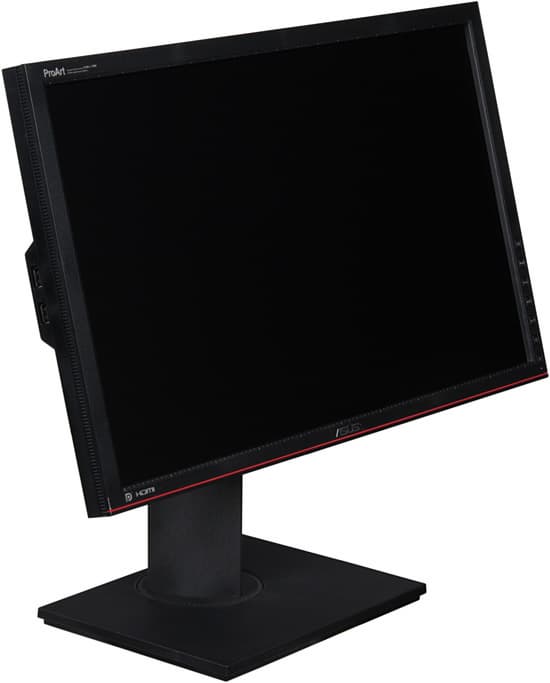

ЖК-монитор Asus PA238Q, общий вид

Внешняя поверхность матрицы черная и матовая. Блок экрана для монитора со светодиодной подсветкой на удивление толстый, хотя и нетяжелый. Справа на фронтальной рамке находятся вертикальный ряд кнопок управления с контрастными обозначениями и индикатор состояния.

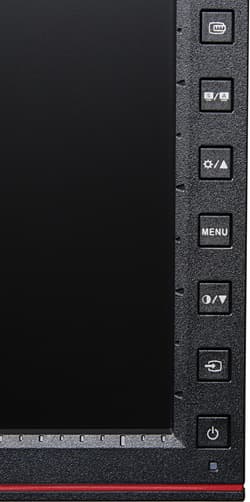

ЖК-монитор Asus PA238Q, Кнопки управления

На внутреннюю скошенную к матрице часть рамки нанесена дюймовая (сверху и справа) и сантиметровая (снизу и слева) разметка с делениями, но без цифр. Кроме того, разметка нанесена на телескопическую часть стойки и в районе двух поворотных частей подставки.

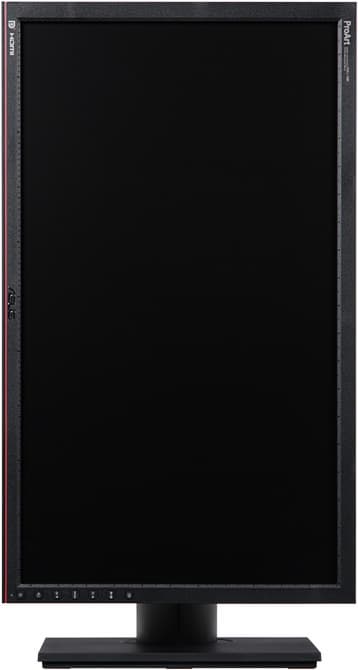

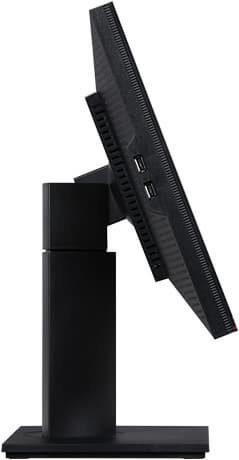

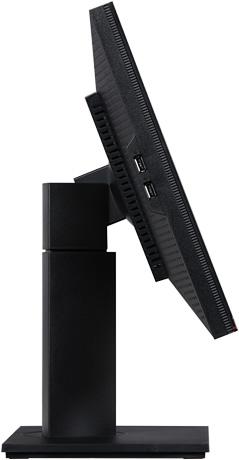

ЖК-монитор Asus PA238Q, Подставка

На левом торце находятся два USB-разъема, остальные разъемы и механический выключатель питания расположены на нижнем торце широкой части задней панели и ориентированы вниз. Подключать кабели к монитору удобно, особенно при перевороте блока экрана в портретную ориентацию. Также на задней панели можно обнаружить разъем для кенсингтонского замка. Многочисленные вентиляционные решетки обеспечивают достаточный приток воздуха для пассивного охлаждения. Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять, перевернуть в портретную ориентацию (для этого экран нужно сначала приподнять и отклонить назад) и повернуть вправо-влево.

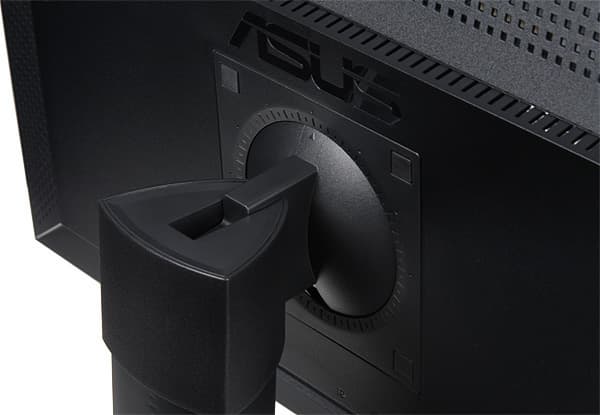

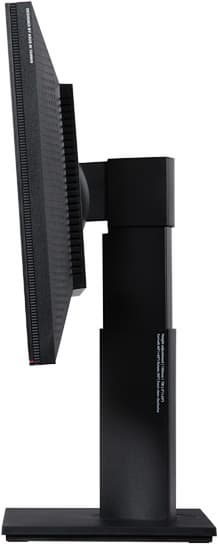

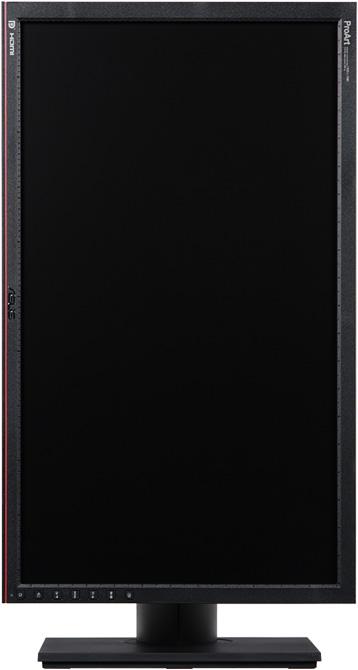

ЖК-монитор Asus PA238Q, Подставка

ЖК-монитор Asus PA238Q, Подставка   ЖК-монитор Asus PA238Q, Подставка

Основание подставки относительно большое по площади, но оно плоское, что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке очень устойчиво. Конструкция подставки достаточно жесткая. Снизу ее основание усилено стальной пластиной. Резиновые прокладки прямоугольной формы защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Кабели, идущие от разъемов монитора, можно стянуть в аккуратной пучок специальной стяжкой, входящей в комплект поставки. При необходимости подставку можно отсоединить (крепежные винты зарыты резиновыми заглушками) и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм). Упакован монитор в удлиненную картонную коробку с пластиковой ручкой сверху.

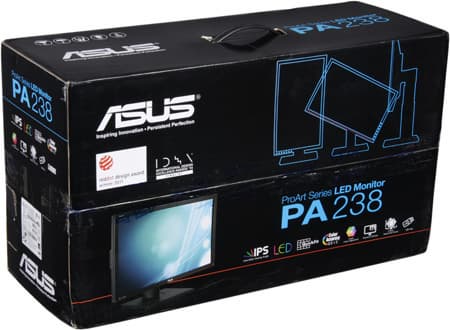

ЖК-монитор Asus PA238Q, коробка

Коммутация

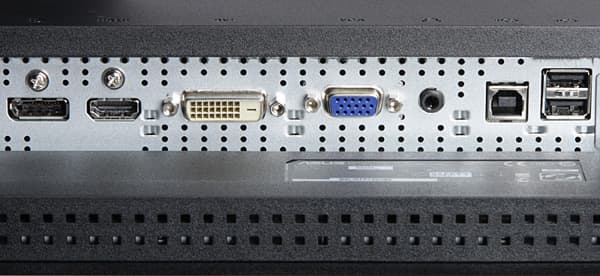

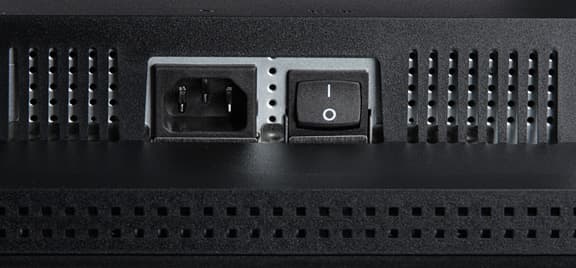

ЖК-монитор Asus PA238Q, Разъемы

ЖК-монитор Asus PA238Q, Разъемы

ЖК-монитор Asus PA238Q, Разъемы

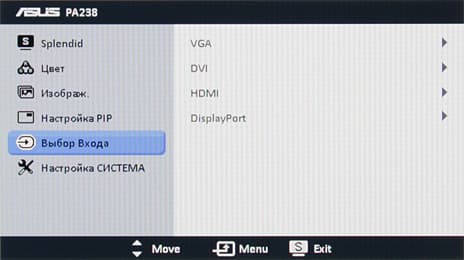

Видеовходов четыре: DisplayPort, HDMI, DVI-D и VGA. Цифровые входы поддерживают HDCP. Между входами можно переключаться кнопкой на рамке или в меню.

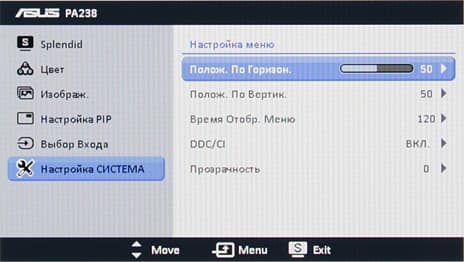

ЖК-монитор Asus PA238Q, меню

Автопоиска активного входа мы не обнаружили. Коммуникацию DDC/CI можно отключить. Входы DisplayPort и HDMI способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Громкость регулируется в меню.

ЖК-монитор Asus PA238Q, меню

В случае 32-омных наушников громкости достаточно, но без запаса, качество звука хорошее, в паузах шума не слышно. В монитор встроен активный USB-концентратор с одним входом и четырьмя выходами. Пробная проверка показала высокую скорость работы портов, при этом внешний жесткий диск на 2,5 дюйма уверенно заработал от одного порта USB, дополнительного питания не потребовалось.

Меню, управление, основные дополнительные функции и ПО из комплекта

Навигация по меню относительно удобная. При настройке изображения меню остается на экране, что немного мешает оценке вносимых корректировок. Настраивается положение, прозрачность и задержка автоматического выхода из меню.

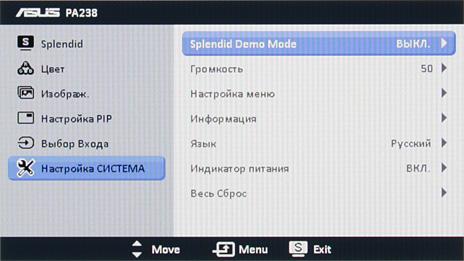

ЖК-монитор Asus PA238Q, меню

Индикатор состояния неяркий. Он светится белым при работе монитора, оранжевым в режиме ожидания и не горит, когда монитор выключен кнопкой на рамке. Подсветку индикатора в рабочем состоянии можно отключить в меню. Когда на экране нет меню, вторая сверху кнопка переключает профили и при длительном нажатии запускает автоматическую подстройку под параметры VGA-сигнала, третья выводит ползунок с настройкой Яркость, а пятая — с настройкой Контрастность.

ЖК-монитор Asus PA238Q, меню

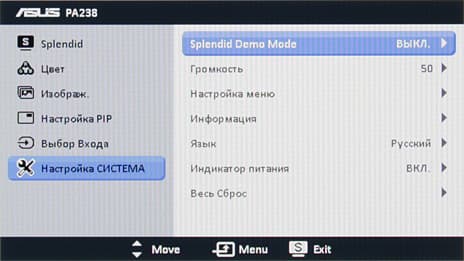

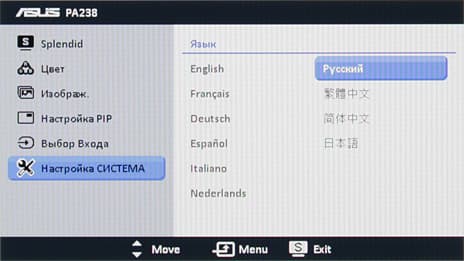

Есть русская версия экранного меню. Кириллический шрифт читаемый, хотя и немного неровный. Качество перевода на русский язык хорошее.

ЖК-монитор Asus PA238Q, меню

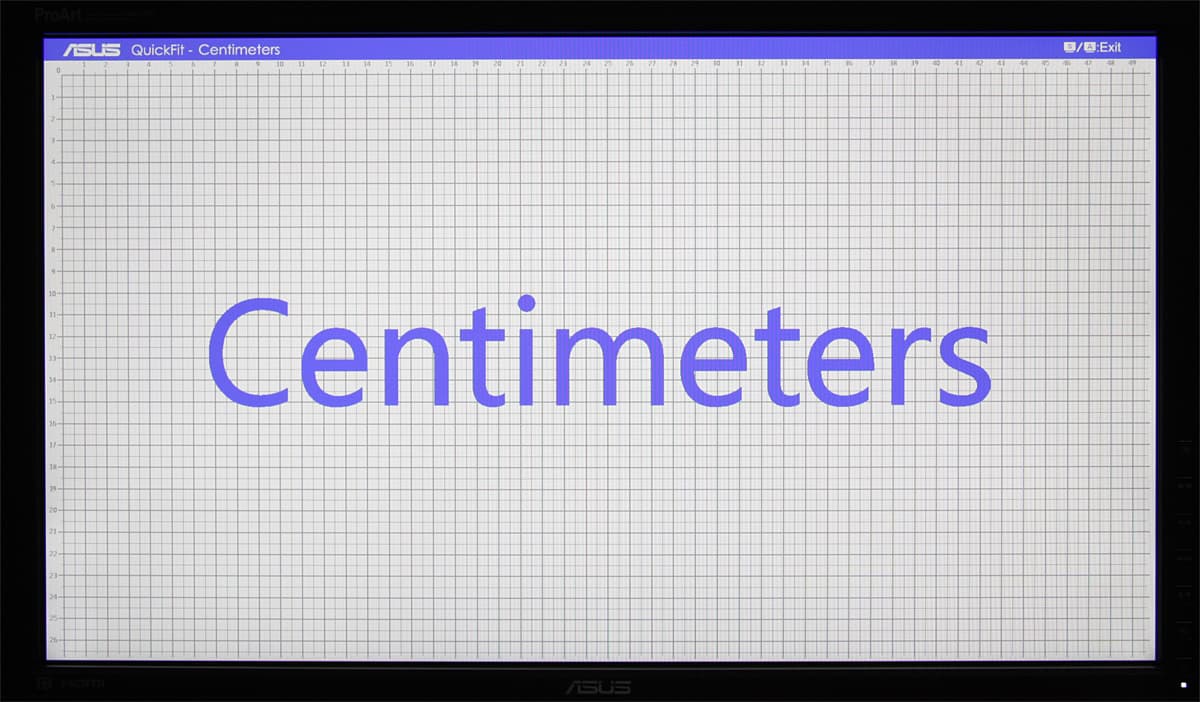

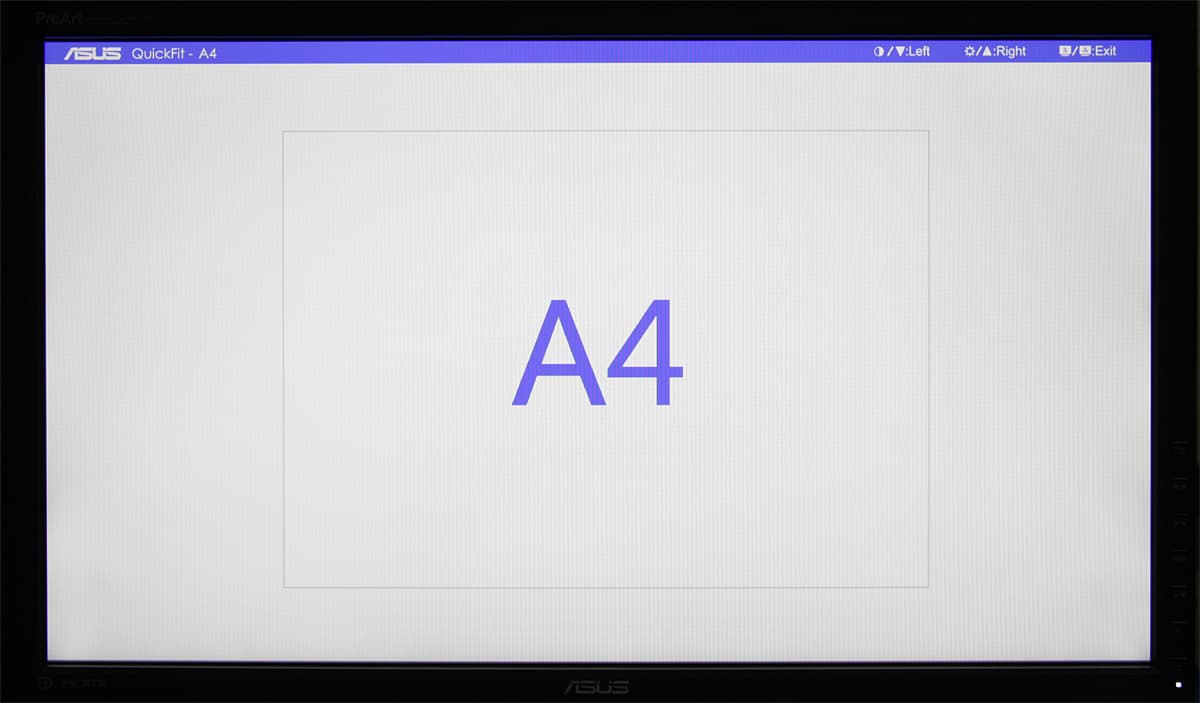

Разметка на рамке монитора дополнена возможностью вывода сантиметровой и дюймовой сетки с цифровой шкалой слева и сверху. Сетки последовательно выводятся при нажатии на первую кнопку, следом за сетками идет решетка из четырех линий, разметка формата А4 в ландшафтной и портретной ориентации, тоже для формата Letter, 8 на 10, 5 на 7, 4 на 6, 3 на 5 и 2 на 2 дюйма. Примеры для сантиметровой сетки и формата А4 приведены ниже:

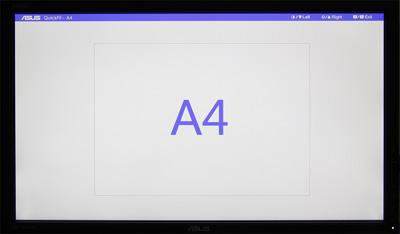

ЖК-монитор Asus PA238Q, Рамка А4

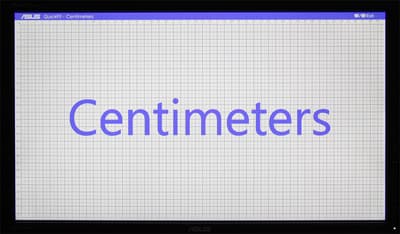

ЖК-монитор Asus PA238Q, сантиметровая сетка

В комплект поставки входит напечатанное краткое руководство (с русским текстом в том числе), а на прилагаемом CD находятся: PDF-файлы с руководствами пользователя на 31 языке (русская версия присутствует) и драйвер для Windows 7 (INF- и CAT-файлы и профиль ICM). Руководства и драйвера можно скачать с сайта компании.

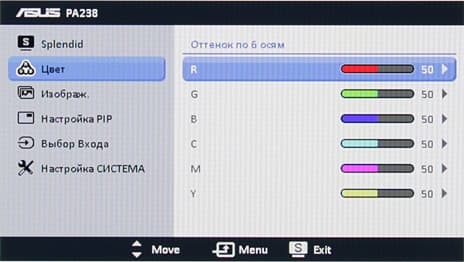

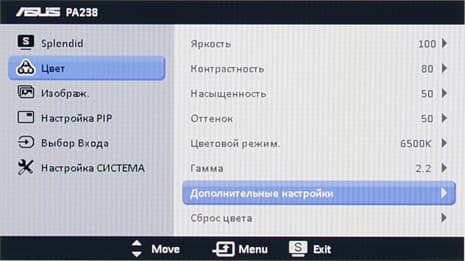

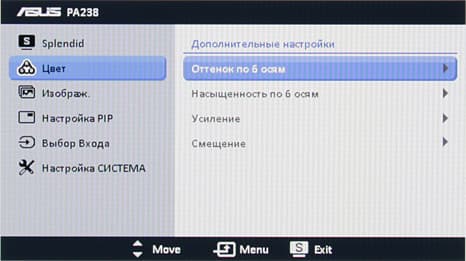

Настроек относительно много, есть даже продвинутая многопараметрическая регулировка цветового баланса, доступная при выборе пользовательского профиля.

ЖК-монитор Asus PA238Q, меню

ЖК-монитор Asus PA238Q, меню

ЖК-монитор Asus PA238Q, меню

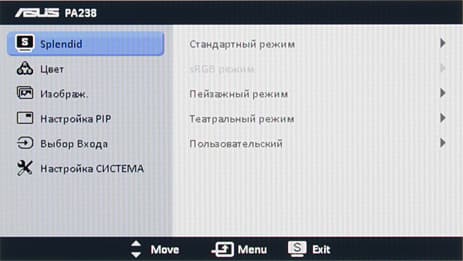

Профилей всего пять, включая фабрично калиброванный sRGB.

ЖК-монитор Asus PA238Q, меню

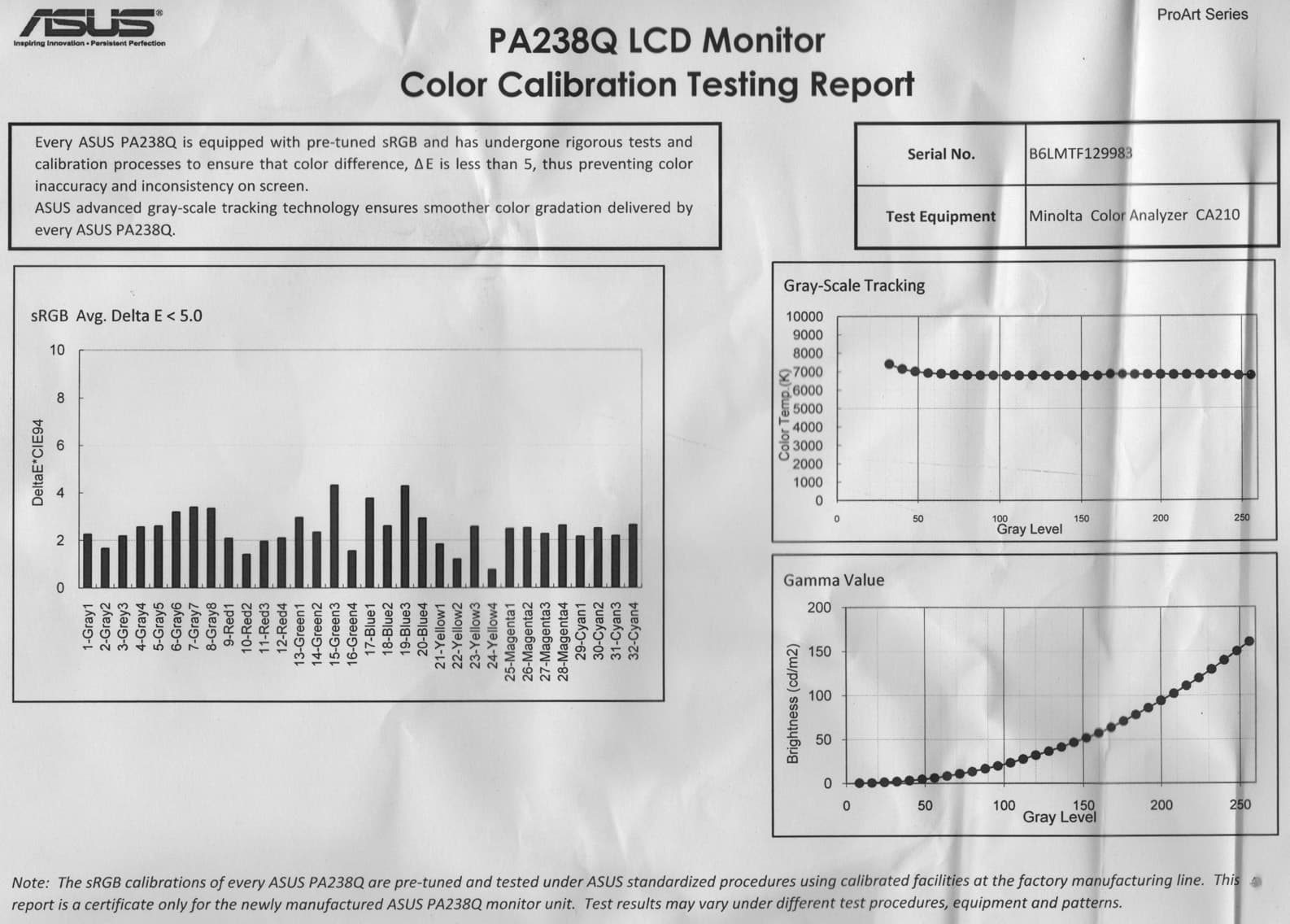

К монитору прилагается напечатанный отчет о калибровке, который можно посмотреть, выбрав миниатюру ниже:

ЖК-монитор Asus PA238Q, Рамка А4

Профили редактируются, но часть настроек в предустановленных профилях заблокированы (для sRGB вообще доступна только регулировка яркости), какие в каких — можно посмотреть в таблице в руководстве. На первой странице меню для каждого профиля можно вернуть заводские значения настроек. При выборе профилей Пейзажный и Театральный можно включить демонстрационный режим Splendid Demo Mode, позволяющий наглядно увидеть, что и как корректируют эти профили.

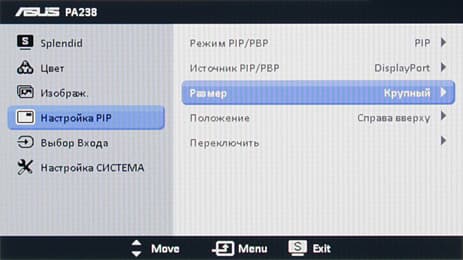

Режимов геометрической трансформации четыре: Полный экран — изображение растягивается на весь экран, 4:3 — недоступен в некоторых случаях, 1:1 — вывод пиксель в пиксель в центре экрана, OverScan — то же, что и Полный экран, но картинка еще и немного увеличивается, так что по периметру чуть-чуть обрезается, режим доступен при HDMI-подключении. Присутствует функция двойного изображения картинка-в-картинке и картинка-рядом-с-картинкой.

ЖК-монитор Asus PA238Q, меню

На сочетание источников наложено только одно ограничение — в дополнительном окне не может быть картинка от HDMI, если в основном от DVI, и наоборот.

При VGA-подключении автоматическая подстройка под параметры сигнала выполняется быстро и правильно. В режиме 1920×1080 при любом способе подключения четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. При увеличении параметра Контрастность выше 80 начинают пропадать градации в светах, при уменьшении Яркость или Контрастность — падает яркость, но количество различимых градаций практически не меняется, при этом Яркость регулирует именно яркость подсветки, а Контрастность — меняет пропускание ЖК-матрицы.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Подключение — HDMI. Завал в тенях и светах не выходит за «безопасные» границы. Яркостная четкость очень высокая и в случае сигнала Full HD составляет 1080 линий. Цветовая четкость немного занижена, возможно, это связано с погрешностями при восстановлении цвета из цветоразностного способа представления. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i/p. Сигнал 1080 при 24 кадр/с принимается, но выводится в режиме 60p с чередованием кадров 2-3. В случае чересстрочных сигналов монитор складывает кадр из полей, при этом лучше всего результат получается при исходных 24 кадр/с, при преобразовании чересстрочного сигнала для исходных 25 кадр/с (PAL) и 30 кадр/с (NTSC) на границах объектов в движении можно заметить характерную гребенку. Масштабирование из низких разрешений выполняется с низким качеством. Правильнее будет в источнике сигнала выполнять прогрессивное преобразование и масштабирование, т.е. лучше на вход монитора подавать сигнал 1080p. При подключении по DVI (с помощью кабеля переходника с HDMI на DVI) поддерживаются те же режимы, что и в случае HDMI.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

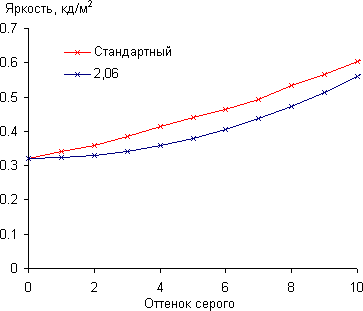

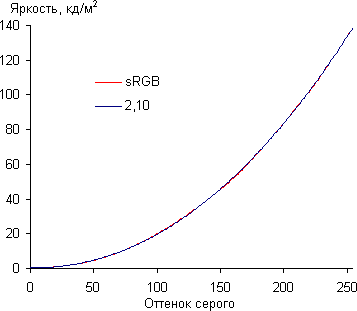

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) для профилей sRGB и Стандартный (настройка Гамма = 2.2). На графиках ниже приведены полученные гамма-кривые (красная линия) и аппроксимирующие степенные функции (синяя линия):

ЖК-монитор Asus PA238Q, гамма-кривые
Профиль sRGB.

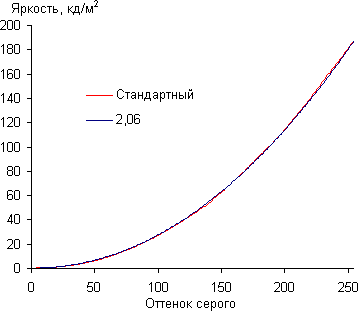

ЖК-монитор Asus PA238Q, гамма-кривые
Профиль Стандартный.

Видно, что показатели немного ниже ожидаемого значения в 2,2. При этом аппроксимирующая показательная функция несильно отклоняется от реальной гамма-кривой. Заметим, что в случае профиля Стандартный значение настройки Контрастность мы уменьшили до 70, так как при больших значениях гамма-кривая в светах сильно отклоняется от показательной функции. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами в случае профилей sRGB и Стандартный:

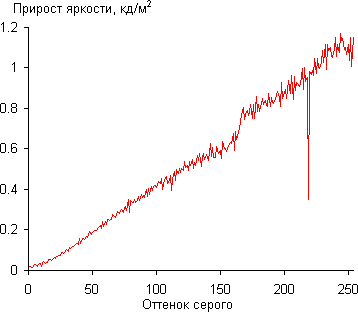

ЖК-монитор Asus PA238Q, гамма-кривые
Профиль sRGB.

ЖК-монитор Asus PA238Q, гамма-кривые
Профиль Стандартный.

Несмотря на небольшие вариации, равномерность роста прироста яркости сохраняется на всем диапазоне и каждый следующий оттенок значимо ярче предыдущего. В случае профиля sRGB прирос равномерней, чем в Стандартный, но во втором яркость белого поля выше. На начальном участке наблюдается почти линейный рост яркости, что соответствует стандарту sRGB:

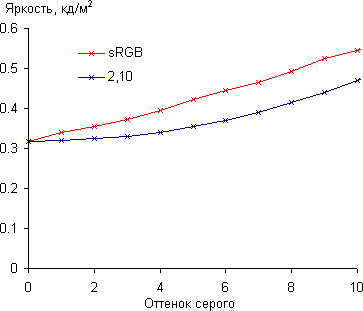

ЖК-монитор Asus PA238Q, гамма-кривые
Профиль sRGB.

ЖК-монитор Asus PA238Q, гамма-кривые
Профиль Стандартный.

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват близок к sRGB:

ЖК-монитор Asus PA238Q, Цветовой охват

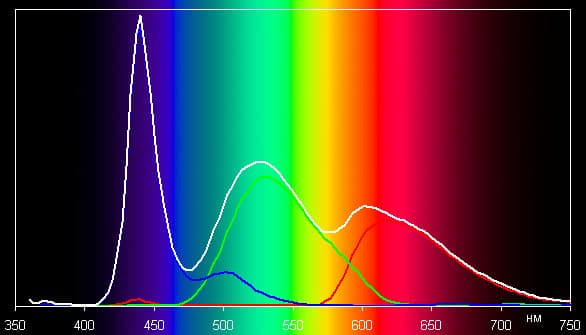

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор Asus PA238Q, спектр

Компоненты цветов имеют характерный для устройств со светодиодными источниками вид с широкими полосами. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае режимов sRGB, Стандартный и Пользовательский после ручной коррекции:

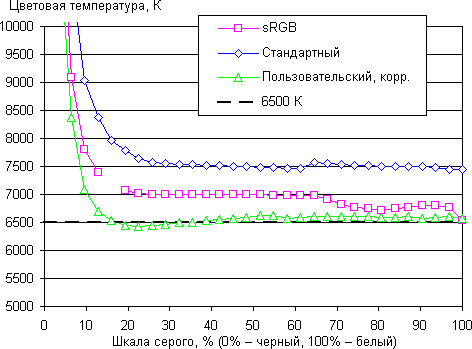

ЖК-монитор Asus PA238Q, цветовая температура

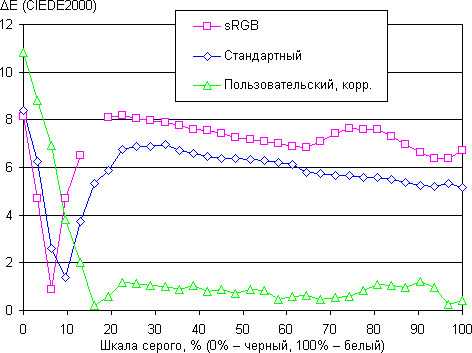

ЖК-монитор Asus PA238Q, дельта E

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что в случае режима sRGB, цветопередача немного отличается от стандартной (цветовая температура немного выше 6500 К и ΔE относительно большое). Ручная коррекция с помощью настроек усиления трех основных цветов позволила добиться почти идеального результата.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках (режим Стандартный, Яркость = 100, Контрастность = 80).

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,32 кд/м² −16 60
Яркость белого поля 222 кд/м² −6,4 4,2
Контрастность 709:1 −41 16

Аппаратные измерения показали хорошую равномерность белого поля. Равномерность черного поля и как следствие контрастности низкие. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

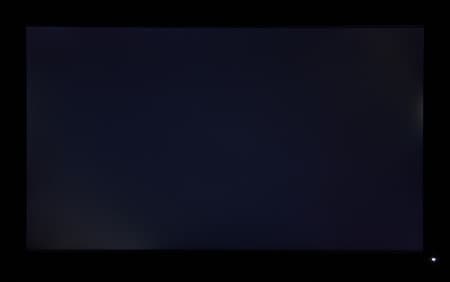

ЖК-монитор Asus PA238Q, распределение яркости черного поля по площади экрана

Видно, что есть несколько областей, где уровень черного заметно повышается, были ли они изначально, или появились у этого экземпляра из-за неаккуратного обращения, мы не знаем. При обычной работе эти зоны в глаза не бросаются, так как маскируются повышением яркости черного поля при отклонении угла зрения от перпендикуляра к экрану, однако при покупке монитора лучше обратить внимание на равномерность засветки черного поля.

При включении режима ASCR монитор меняет яркость подсветки в зависимости от общей яркости изображения. Делает он это очень медленно, поэтому практической пользы от этого режима мы не видим.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость
(Контрастность = 80)
Яркость, кд/м² Потребление электроэнергии, Вт
100 230 36,6
50 150 27,8
0 73 19,5

В режиме ожидания монитор потребляет 0,8 Вт, если он выключен кнопкой на рамке — то 0,3 Вт, а механический выключатель на задней панели полностью отключает монитор от сети.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно, благодаря очень высокой частоте модуляции — 1,2 кГц.

Определение времени отклика и задержки вывода

Время отклика зависит от значения настройки Trace Free, которая управляет разгоном матрицы. При 0 разгона нет, при 100 разгон максимальный (шаг регулировки равен 20). График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

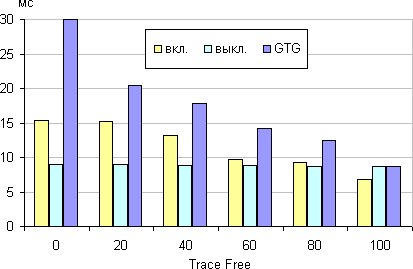

ЖК-монитор Asus PA238Q, Время отклика от значения Trace Free

При значениях Trace Free выше 0 на графиках некоторых переходов появляются характерные всплески яркости, например, так выглядят графики для перехода между оттенками 40 и 60% (значения Trace Free приведены над графиками):

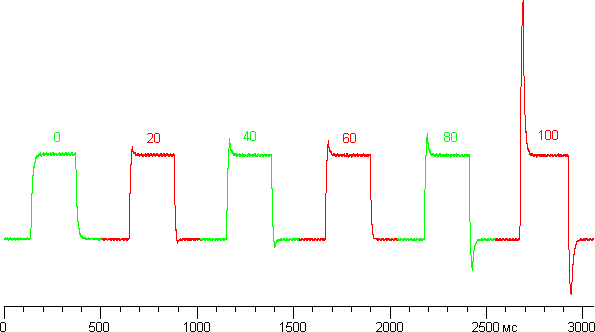

ЖК-монитор Asus PA238Q, Графики переходов от значения Trace Free

Оптимальными значениями Trace Free с нашей точки зрения являются 40 или 60, так как большие значения приводят к заметным артефактам.

Задержка вывода изображения относительно ЭЛТ-монитора составила 3,8 мс при VGA-подключении, 4,0 мс при HDMI-подключении, а при DVI-подключении картинка на этот монитор выводилась на 0,2 мс раньше, чем на ЭЛТ-монитор, подключенный в режиме вторичного дисплея.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор Asus PA238Q, углы обзора в вертикальной плоскости ЖК-монитор Asus PA238Q, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор Asus PA238Q, углы обзора по диагонали ЖК-монитор Asus PA238Q, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор Asus PA238Q, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −33/33
Горизонтальное −42/43
Диагональное −38/39

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам уже будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления на максимальных углах приближается к отметке 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Asus PA238Q, сдвиг по цвету в вертикальной плоскостиЖК-монитор Asus PA238Q, сдвиг по цвету в горизонтальной плоскости

ЖК-монитор Asus PA238Q, сдвиг по цвету по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что по всем трем направлениям светло-синий оттенок претерпевает значительные изменения, как и синий цвет при диагональном отклонении. Сдвиг остальных цветов незначительный. Кроме того, визуальное тестирование выявило, что при отклонении в диагональном направлении не только повышается яркость черного поля, но оно также приобретает темно-фиолетовый оттенок. В целом, по характеру изменения изображения при отклонении от перпендикуляра к экрану матрицу этого монитора можно отнести к типичному представителю современных матриц типа IPS из варианта недорогих модификаций.

Выводы

Монитор ориентирован скорее на продвинутых любителей, чем на профессионалов. Но любители вряд ли будут разочарованы, так как функциональность и качество цветопередачи у этого монитора находятся на высоком уровне. По совокупности свойств монитор можно считать универсальным устройством отображения — на нем комфортно работать с графикой, смотреть фильмы, играть и выполнять типичную офисную работу.

Достоинства:

  • Хорошая цветопередача
  • Четыре видеовхода, в том числе DisplayPort
  • Режим картинка-в-картинке и картинка-рядом-с-картинкой
  • Регулируемый разгон матрицы и мизерная задержка вывода
  • Встроенный USB-концентратор
  • Хорошее качество выхода на наушники
  • Удобная регулируемая подставка
  • Строгий дизайн
  • Шкала на рамке, встроенные сетки и шаблоны
  • Хорошая комплектация
  • Русифицированное меню

Недостатки:

  • Плохая поддержка бытовых видеорежимов, отличных от 1080i/p
