Gigabyte 8I955X Royal — системная плата на базе чипсета Intel 955X


  • Чипсет Intel 955X (применен северный мост i955X и южный ICH7R)

Производители материнских плат довольно часто употребляют громкие слова в названиях своей продукции, которая претендует на звание топовой. Впрочем, «начальный» уровень (Gold и т. п.) со временем успел девальвироваться, такое название платы, как правило, не отражает адекватно ее характеристики, функциональность и комплект поставки (ведь совершенно понятно желание производителей приукрасить действительность). Рассматриваемая нами сегодня плата от компании Gigabyte к подобным «недоделкам» не относится. Если MSI недавно «вышла на новый уровень» с моделью Diamond, то отдел маркетинга Gigabyte «нанес ответный удар», нарекши старшую из двух плат 8I955X — «Royal». Вполне логично, что плата с таким названием выполнена на топовом чипсете (Intel 955X), с поддержкой, помимо прочего, двухъядерных процессоров Intel. Кстати, совсем скоро мы познакомимся и со второй Royal-моделью — Gigabyte 8N-SLI Royal (на чипсете NVIDIA nForce4 SLI (Intel Edition)).

Что же такого королевского в Gigabyte 8I955X Royal? Не считая немалых возможностей набора системной логики (включающих поддержку четырех модулей памяти DDR2 общей емкостью до 8 ГБ с/без ECC) это и дополнительные контроллеры IDE и SATA II [RAID], и 3 порта GigaWire, и два гигабитных сетевых адаптера. Плата сертифицирована в качестве основы для Dolby Master Studio, то есть позволяет с комфортом применять технологии Dolby не только при прослушивании, но и при создании многоканальных музыкальных композиций. Привлекает внимание отличный комплект поставки: приложены кабели для всех поддерживаемых дисковых накопителей, также в наличии планки на заднюю панель компьютера с дополнительными портами, эффектно выглядящий модуль U-Plus DPS и даже USB-адаптер для организации Bluetooth-соединений. Да и на комплектных дисках помимо необходимых драйверов можно найти Norton Internet Security 2005 (очень неплохой персональный брандмауэр) и, конечно, фирменные утилиты от Gigabyte, призванные упростить ваше общение с материнской платой.

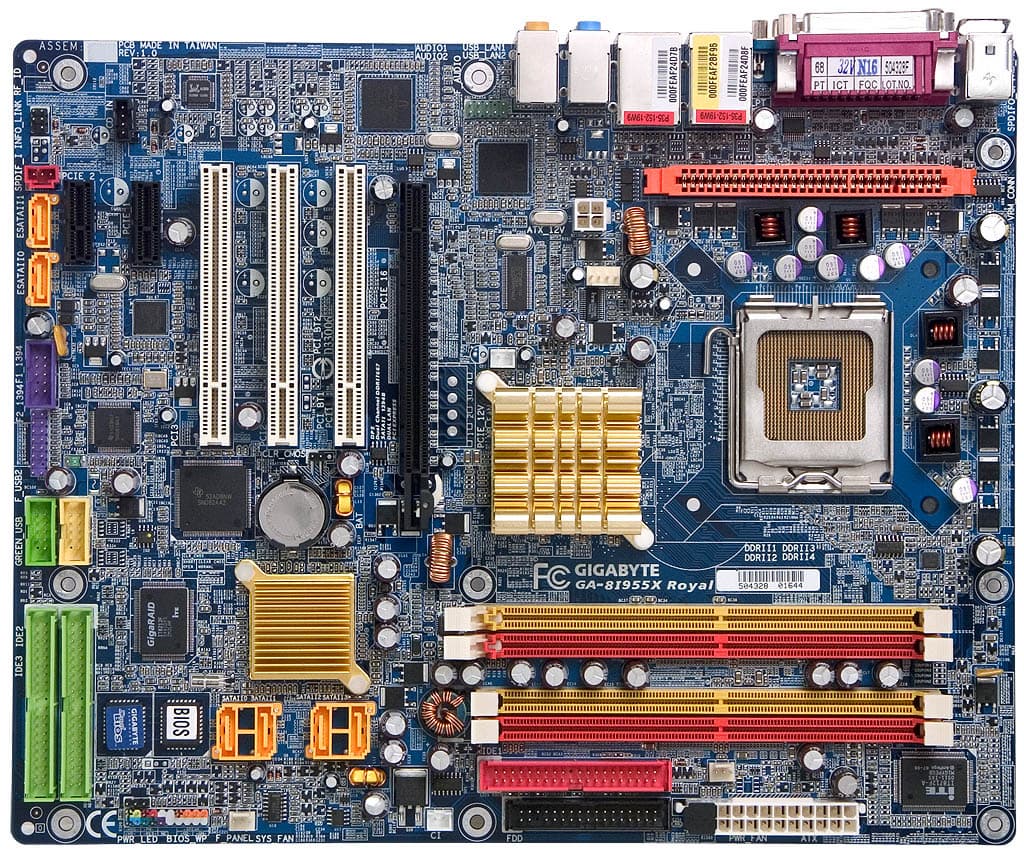

Разводка платы, несмотря на все ее богатство интегрированных контроллеров, вполне удачна и не причиняет никаких серьезных неудобств при сборке системы. Единственная неприятность, выявившаяся в процессе тестирования и изучения, — очень плохое качество сопряжения радиатора и северного моста чипсета (радиатор свободно «гуляет», особенно это заметно при установке кулера). Доступ к единственной имеющейся перемычке может быть затруднен при установке длинных карт расширения в слоты PCI, краткое описание ее функциональности приведено на текстолите. Gigabyte предлагает еще одну модель 8I955X, модификацию Pro: у нее отсутствуют дополнительный контроллер SATA II RAID, второй гигабитный сетевой адаптер (а в качестве единственного используется другая микросхема Broadcom), возможность применения U-Plus DPS, также используется иной HDA-кодек (Realtek ALC882 вместо ALC882M).

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3000 мкФ и 10 конденсаторов по 560 мкФ, также на плате находится стабилизатор напряжения памяти (включающий 18 конденсаторов по 1000 мкФ и усиленный применением индуктивных элементов). В критических цепях применены в основном электролитические конденсаторы от компаний Sanyo и United Chemi-Con (качественные и надежные). На плате применяется фирменная технология Gigabyte — DPS: при установке в специальный слот модуля (в данном случае U-Plus DPS) с дополнительным VRM количество каналов в преобразователе напряжения питания процессора увеличивается до 8. Теоретически, такая схема обеспечивает большую стабильность работы, что особенно важно при разгоне. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Системный мониторинг (ITE IT8712F-A):

  • напряжения процессора, памяти, +3,3 В и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel: Celeron D (351), Pentium 4 (570 и 670), Pentium D (840), Pentium 4 Extreme Edition (3,73 ГГц), Pentium Extreme Edition (840));
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667 с или без ECC; поддерживается двухканальный режим работы при установке 2/4 модулей попарно равного объема и организации);
  • Слот PCIEx16 для видеоускорителей;
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
  • Разъем для установки модуля DPS (в данном случае U-Plus DPS);
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) на 2 устройства ATA100 («чипсетный» разъем) и 4 устройства ATA133 (разъемы функционируют за счет дополнительного контроллера ITE), подключаемые к последним жесткие диски могут быть объединены в RAID-массив уровней 0, 1 и 0+1;
  • 6 разъемов SATA II (Serial ATA II) на 6 устройств SATA300, подключаемые к четырем «чипсетным» разъемам жесткие диски могут быть объединены в RAID-массив уровней 0, 1, 10(0+1), 5 и Matrix RAID, а винчестеры, подключаемые к двум дополнительным разъемам, функционирующим за счет контроллера Silicon Image, можно объединить в RAID-массив уровней 0 и 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • 2 разъема для подключения планок на 3 порта GigaWire (FireWire-800);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем S/PDIF-In;
  • Разъем RF_ID для подключения неких специфических устройств Gigabyte;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 4 разъема для подключения вентиляторов (три из них с возможностью контроля, а процессорный — также с возможностью автоматической регулировки количества оборотов).

У имевшегося у нас экземпляра был разведен, но не распаян дополнительный разъем питания (4-контактный периферийный) для PCIE-видеокарт. В последней (на момент написания статьи) версии руководства пользователя о наличии этого разъема не упоминается. Между тем, в фотографиях платы, выложенных на сайте компании, разъем присутствует. В случае если серийные платы все-таки будут им обладать, проблема недостаточной мощности блока питания будет стоять менее остро, хотя применение моделей с 24-контактным разъемом все же крайне рекомендуется.

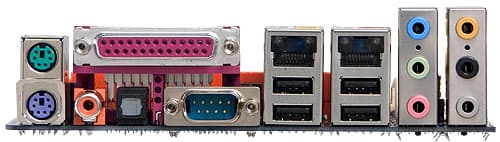

Задняя панель платы (слева направо, по блокам)

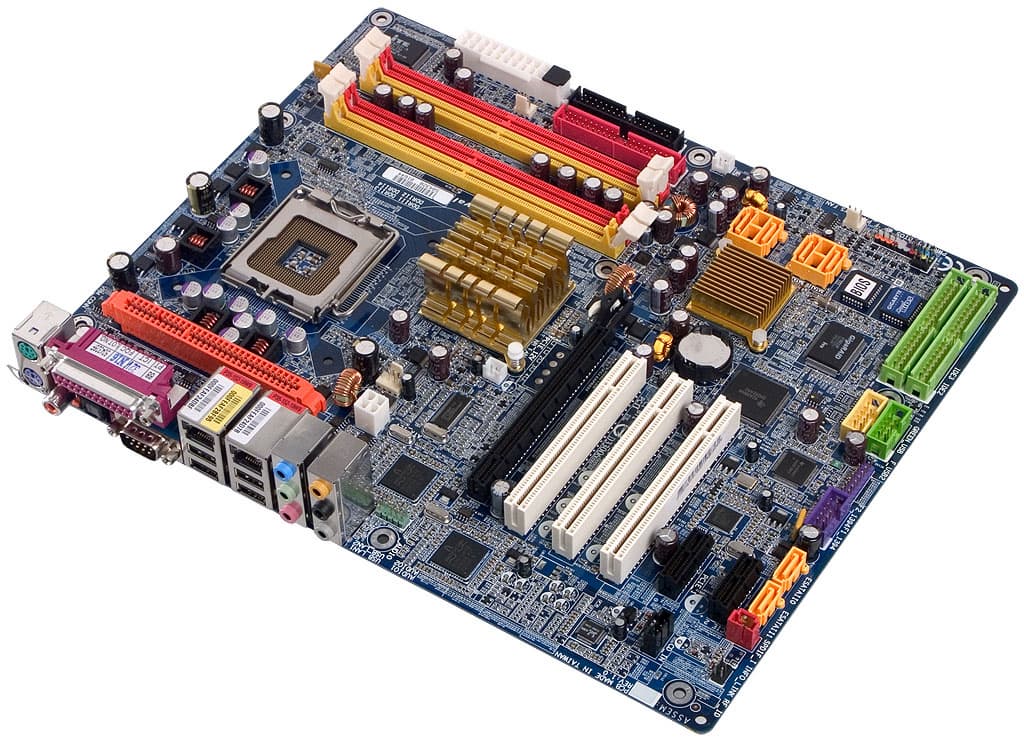

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: стандартная коробка серии «i-DNA» (Intelligent Dual Nano Architecture);
  • Документация на английском языке: руководство пользователя, руководство по настройке SATA RAID, плакат с описанием основных моментов установки и настройки;
  • Кабели: 6 SATA (с переходниками питания на 6 устройств), 1 ATA66 и шлейф для подключения дисковода (оба синего цвета с логотипом компании);
  • Планка на заднюю панель компьютера с 2 портами USB и 2 FireWire/GigaWire;
  • Планка на заднюю панель компьютера с 2 портами USB;

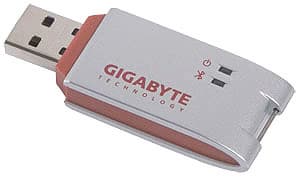

  • USB-адаптер (модель BTD02) для организации беспроводной связи стандарта Bluetooth 1.2 (дальность связи до 100 метров);
  • USB-удлинитель (длиной порядка 1 метра);


  • U-Plus DPS (дополнительный модуль VRM, потенциально увеличивающий стабильность работы, в том числе при разгоне);
  • Вентилятор, который можно на защелках установить на радиатор северного моста;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • CD с драйверами и фирменными утилитами Gigabyte, а также пакет Norton Internet Security 2005.

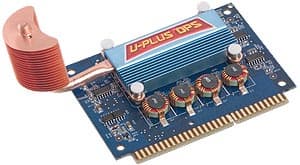

Обращает на себя внимание грамотный дизайн модуля U-Plus DPS, обеспечивающий очень качественное пассивное охлаждение всех полевых транзисторов в цепи преобразователя питания, для чего даже используется кулер с тепловой трубкой. В то же время, полевые транзисторы в основной цепи преобразователя питания на плате (которая способна функционировать и без применения DPS) никак специально не охлаждаются (ограничиваясь потоком воздуха от процессорного кулера), так что, по-видимому, U-Plus DPS выполняет скорее маркетинговую функцию. Набор фирменных утилит Gigabyte включает приложения для разгона и мониторинга системы, замены графического логотипа, выводимого на экран при старте, поиска последней версии BIOS для платы через интернет и прошивки загруженного образа и т. п. — ничего необычного и по-настоящему интересного.

За полный вариант поставки (с модулем U-Plus DPS и USB-адаптером BTD02) материнская плата Gigabyte 8I955X Royal удостаивается награды нашего сайта Excellent Package:

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC882M (7.1+2), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • 2 сетевых, оба на базе микросхемы Broadcom BCM5751KFB, с поддержкой скоростей 10/100/1000 Мбит/с (PCI-E Gigabit Ethernet);
  • IDE RAID-контроллер, на базе микросхемы ITE IT8212F, с поддержкой 4 устройств ATA133 и возможностью их объединения в RAID-массив уровней 0, 1 и 0+1;
  • Дополнительный SATA II RAID-контроллер, на базе микросхемы Silicon Image SiI3132CNU (интерфейс PCIEx1), с поддержкой 2 устройств SATA300 и возможностью их объединения в RAID-массив уровней 0 и 1;
  • GigaWire, на базе микросхем Texas Instruments TSB82AA2/TSB81BA3, с поддержкой 3 портов GigaWire (FireWire-800, IEEE 1394b).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,14, -0,24Очень хорошо
Уровень шума, дБ (А): -82,0Хорошо
Динамический диапазон, дБ (А): 81,3Хорошо
Гармонические искажения, %: 0,0043Очень хорошо
Интермодуляционные искажения + шум, %: 0,035Хорошо
Взаимопроникновение каналов, дБ: -81,9Очень хорошо
Интермодуляции на 10 кГц, %: 0.022Хорошо

Общая оценка: Хорошо (подробнее). Стандартно-хорошее качество аналогового вывода звука, без каких-либо особенностей.

Согласно документации производителя, на плате применен аудиокодек ALC882M, хотя соответствующая микросхема промаркирована «ALC882». Принципиальной разницы между ALC882 и ALC882M нет, отличаются они лишь сертификацией последнего для программы «Designed for Dolby Master Studio» и поддержкой в его драйверах наибольшего возможного количества технологий Dolby (Dolby Digital EX, Dolby Digital Live, Dolby Pro Logic IIx, Dolby Headphone, Dolby Virtual Speaker).

Фирменные технологии

  • DualBIOS — на плате есть вторая микросхема Flash EEPROM с резервной копией BIOS, которую можно использовать для восстановления в случае порчи основной копии;
  • U-Plus DPS (в специальный разъем на плате устанавливается дополнительный модуль VRM);
  • CIA (CPU Intelligent Accelerator) 2 — динамическое изменение частоты процессора (точнее, FSB) в зависимости от текущей загрузки;
  • MIB (Memory Intelligent Booster) 2 — технология, позволяющая оптимизировать работу с памятью за счет учета характеристик известных чипов/модулей;
  • EasyTune 5 — фирменная утилита под Windows для разгона и мониторинга системных параметров в реальном времени;
  • Q-Flash и @BIOS — утилиты, позволяющие прошить новую версию BIOS без необходимости загрузки с дискеты;
  • Xpress Recovery — утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных;
  • Xpress Install — автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 6.00 от AwardНастройки таймингов памяти+CAS Latency Time, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, Active to Precharge Delay, Refresh Mode Select, Top Performance
Выбор частоты работы памяти+Рекордно большое количество множителей частоты: Auto, 1,5, 2,0, 2,5, 2,66, 3,0, 3,33, 4,0 и один специальный для каждой поддерживаемой частоты FSB
Возможность задания частоты для периферийных шин+PCI-E = Auto, 90—150 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+Для процессоров без возможности менять КУ по желанию пользователя — фиксация КУ в минимальном значении для семейства (x14)
Изменение напряжения ядра процессора+Normal, 0,8375—1,6000 В с шагом 0,0125 В
Изменение напряжения памяти+Normal, +0,1—0,6 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения FSB+Normal, +0,05—0,35 В с шагом 0,05 В
Изменение напряжения шины PCI-E+Normal, +0,05—0,35 В с шагом 0,05 В

Использовалась версия BIOS F5, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • ОС: Windows XP SP2
  • БП: FSP AX500-A

В приведенной ниже таблице результаты Gigabyte 8I955X Royal сравниваются с показателями самой быстрой (по данным сравнительного тестирования шести материнских плат на чипсете Intel 925XE) представительницы i925XE — системной платы Gigabyte 8AENXP-D. Дело в том, что Gigabyte 8I955X Royal — по сути, первая протестированная в рамках нашего обычного цикла модель на i955X, остальные представители чипсета «подтянутся» позже. Тем не менее, сравнение вполне логичное и корректное, с учетом мизерных функциональных отличий i955X от i925XE.

Тест Gigabyte 8AENXP-D (i925XE) Gigabyte 8I955X Royal (i955X)
Архивирование в 7-Zip, мин:сек 7:18 7:12
Кодирование MPEG4 (XviD), мин:сек 5:15 5:15
Обработка изображений в Photoshop, мин:сек 33:05 32:32
Unreal Tournament 2004 (Lowest@640x480x32), fps 72,6 72,6
Unreal Tournament 2004 (Medium@800x600x32), fps 68,0 67,7

Как вполне можно было предсказать заранее, обе платы показали примерно равные результаты, новая модель чуть-чуть быстрее, но разница незначительна. Очевидно, что рывка по скорости от i945/955 по сравнению с предыдущим поколением чипсетов Intel ожидать не приходится.

Вывод

Gigabyte 8I955X Royal — типичная топовая плата компании, не обладающая какими-либо уникальными характеристиками, но традиционно находящаяся на таком уровне, который вполне достоин звания «королевского». Если иметь в виду, что «Royal» в названии — это просто новый маркетинговый термин, то разочарования от покупки вы не испытаете, набор функций и комплект поставки на отличном уровне, правда, цена «кусается».

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
