Gigabyte 8AENXP-D — системная плата на базе чипсета Intel 925XE


В данный момент на рынке появляется всё больше и больше плат построенных на недавно вышедшем и хорошо разрекламированном чипсете Intel 925XE. Зачастую, по функциональности, платы на базе этого набора системной логики практически не отличаются от своих предшественниц на i925X. Не стала исключением и новая плата от Gigabyte. Она чрезвычайно похожа на Gigabyte 8ANXP-D, за исключением, разве что, поддержки процессоров Intel Pentium 4 Extreme Edition и частоты работы системной шины 1066 МГц.

Gigabyte 8AENXP-D представляет собой вершину в линейке, ориентированной на процессоры Intel, посему, она, соответственно статусу, укомплектована и высокофункциональна. Хотелось бы обратить внимание на то, что упор сделан на функциональность, а не на «финтифлюшки»: 8 разъемов Serial ATA — это даже по нынешним временам более чем «взросло». Стоит отметить очень хорошее качество интегрированного звукового решения, основанного на Realtek ALC880 HD Audio.

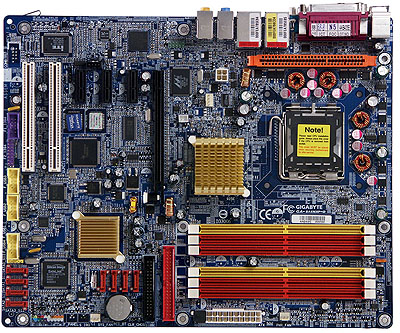

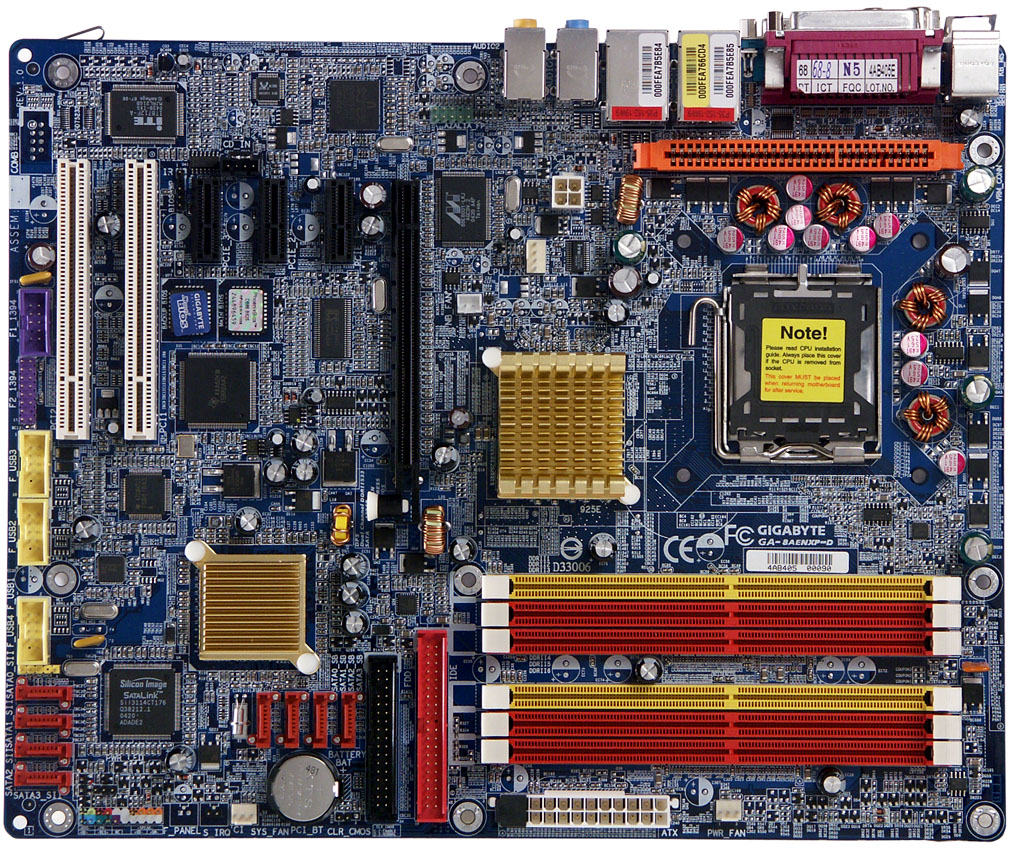

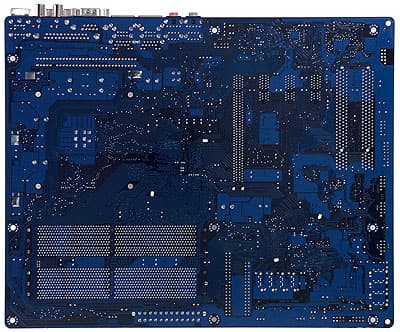

Разводка платы привычна — не совсем удобно расположен ряд разъемов вдоль левого края платы, разъемы FDD и PATA — позади разъема для видеокарты, а аудиоразъем — перед слотами PCI-E 1x. Доступ к перемычке не затруднен при установке платы в корпус, ее краткое описание приведено на текстолите. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 1500 мкФ, 4 по 1000 мкФ и 9 по 560 мкФ. На плате находятся стабилизаторы напряжения шины PCI-E x16 (4 x 1000 мкФ) и памяти (6 x 1000 мкФ).

На плате разведен, но не распаян разъем COM-порта. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A.

Системный мониторинг (ITE IT8712F-A)

  • напряжения процессора, памяти, +3,3 и +12 В;
  • частота вращения трех вентиляторов;
  • температура процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком платы).

Порты, коннекторы и разъёмы на поверхности платы

  • Процессорный сокет (Socket LGA775, для Intel Pentium 4, Prescott/Gallatin, Intel Celeron (Prescott), Pentium 4 Extreme Edition);
  • 6 разъемов под DDR 2 SDRAM DIMM (различаются цветом, сгруппированы по три);
  • Слот PCI-E x16 (с защелкой);
  • 3 слота PCI-E x1;
  • 2 слота PCI;
  • Разъемы питания: стандартный EPS 12 V (24 контакта) и 4-контактный для 12В;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) — «чипсетный»;
  • 8 разъемов SATA (Serial ATA) — 4 из них «чипсетные», 4 — за счет дополнительного контроллера;
  • Разъем для подключения модуля U — Plus DPS;
  • 4 разъема для подключения планок с дополнительными портами USB (2.0);
  • 2 разъема для подключения планки с дополнительными портами FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения стандартного IRDA модуля;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 4 разъема для подключения вентиляторов (3 — с возможностью контроля количества оборотов, к нерегулируемому можно подключить вентилятор для радиатора северного моста чипсета).

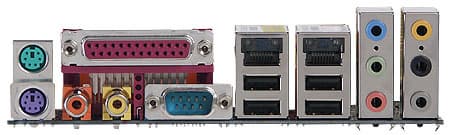

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • LPT, 1 COM-порт, S/PDIF-In/Out типа Coaxial;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • 3 аудиоразъема (Center/Sub, Rear, Side).

Комплект поставки






  • Упаковка стандартного дизайна, 2 коробки с ручками;
  • Документация (вся на английском языке):
    • руководство пользователя;
    • руководство по настройке SATA RAID;
    • плакат, описывающий основные моменты по установке и настройке;
  • Шлейфы:
    • ATA 66/100/133 (синего цвета с логотипом компании);
    • FDD (синего цвета с логотипом компании);
    • 8 кабель ей Serial ATA;
    • 4 переходника-разветвителя питания SATA;

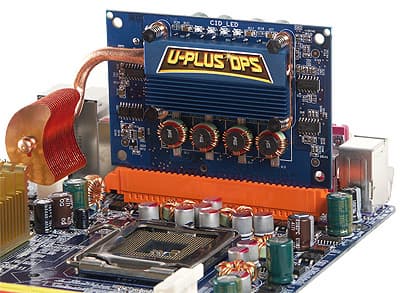

  • U-Plus DPS (дополнительный VRM, увеличивающий стабильность работы, в том числе при оверклокинге);
  • Вентилятор на радиатор северного моста;

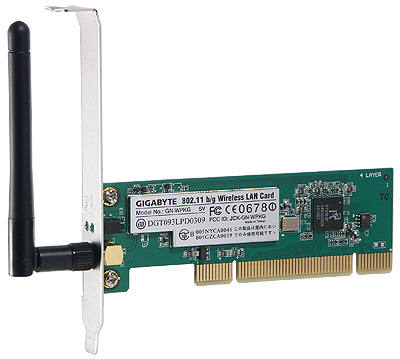

  • Карта WiFi 802.11 b/g с антенной;
  • Планка на заднюю панель с 2 портами USB и 2 FireWire;
  • Планка на заднюю панель с 2 портами USB;
  • Заглушка на заднюю панель;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • драйверы для платы расширения 802.11 b / g;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2004;
    • Gigabyte @BIOS;
    • Gigabyte C.O.M;
    • Gigabyte DMIView;
    • Gigabyte EasyTune 5;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel;
    • Gigabyte Management Tool;
    • DirectX 9.0b


Интегрированные контроллеры

  • Звуковой, на базе Realtek ALC880 HD Audio, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF;
  • Сетевой на базе возможностей чипсета Marvell 8001, с поддержкой 10/100/1000 Мбит/с (Gigabit Ethernet);
  • Сетевой на базе возможностей чипсета BROADCOM 5751, с поддержкой 10/100/1000 Мбит/с (Gigabit Ethernet);
  • Silicon Image 3114 RAID (поддерживает 4 Serial ATA с возможностью объединения в RAID массив: RAID 0, RAID 1, RAID 5, RAID 10, JBOD);
  • Intel ICH6R (поддерживает 4 Serial ATA с возможностью объединения в RAID массив: RAID 0, RAID 1, RAID 0+1, Matrix RAID);

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.21 Очень хорошо
Уровень шума, дБ (А): -90.8 Очень хорошо
Динамический диапазон, дБ (А): 90.7 Очень хорошо
Нелин. искажения, %: 0.0026 Отлично
Интермод. искажения, %: 0.055 Хорошо
Взаимопроникновение каналов, дБ: -90.0 Отлично

Общая оценка: Очень хорошо (подробнее).

Фирменные технологии

  • C.I.A.2 — обеспечивает динамическое изменение производительности процессора в зависимости от текущей нагрузки;
  • M.I.B.2 — технология позволяющая оптимизировать работу оперативной памяти;
  • EasyTune 5 — фирменная программа, помогающая при разгоне компьютера;
  • Xpress — фирменная программа, помогающая восстановить потерянные данные.
  • U-Plus DPS (дополнительный VRM, увеличивающий стабильность работы, в том числе при оверклокинге);

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS , основанного на версии 6.00 PG от Award Настройки таймингов памяти
Выбор частоты работы памяти + Auto, DDR2-333, DDR2-400, DDR2-533, DDR2-600, DDR2-667, DDR2-711;
Настройка работы шины AGP
Настройка работы шины PCI - E +  100-130 МГц с шагом 1 МГц
Возможность изменения делителя частоты для шины PCI
Ручное распределение прерываний по слотам
+
Изменение частоты FSB + 100—600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + x 12 —x 13
Изменение напряжения ядра процессора + 0.8375-1.6 В, шаг 0.125 В
Изменение напряжения памяти + Normal , +0.1, +0.2, +0.3 В
Изменение напряжения чипсета
Изменение напряжения шины PCI - E + Normal , +0.1, +0.2, +0.3 В

Использовалась версия BIOS 1.02F, как последняя из доступных на время проведения тестирования.

Производительность

По данным тестирования Gigabyte 8AENXP-D показывает лучшие результаты среди протестированных нами плат на чипсете i925XE. Различия в результатах между рассмотренными платами совсем незначительны, так что сложно сказать однозначно, какая плата быстрее, и, конечно, разница в несколько секунд не должна сыграть решающую роль при выборе одной из них.

Тест
Foxconn 925XE7AA (DDR2 533)
ASUS P5AD2-E Premium (DDR2 533)
Abit Fatality AA8XE (DDR2 533)
MSI 925XE Neo Platinum Edition (DDR2 533)
Gigabyte 8AENXP-D (DDR2 533)
Архивирование в 7-Zip, мин:сек
7:53
7:53
7:33
7:34
7:18
Скорость чтения из памяти, МБ/с
2978
3021
2995
2992
3421
Скорость записи в память, МБ/с
1246
1362
1230
1220
1558
Кодирование MPEG4 ( XVID ), мин:сек
5:25
5:43
5:24
5:25
5:15
Кодирование MPEG 4 ( DIVX ), мин:сек
3:57
4:14
3:56
3:56
3:51
Обработка изображений в Photoshop, мин:сек
35:20
35:16
34:30
34:36
33:05
Unreal Tournament 2004 (Fast@800x600x32), fps
69
67
69
68
72
Unreal Tournament 2004 (High@1280x1024x32), fps
64
63
65
64
68

Выводы

Продукция компании Gigabyte всегда была примером надёжности, и новая плата 8AENXP-D не стала исключением. Кроме того, эта модель может похвастаться практически максимальной функциональностью, отличными скоростными характеристиками и очень хорошим качеством интегрированного звука.

Правда, ложка дегтя в бочке меда под названием Gigabyte 8AENXP-D все же имеется: почему-то наш экземпляр платы отказался стабильно работать с модулями памяти DDR2 Corsair XMS2 DDR2 PRO, поэтому их пришлось заменить на XMS2 DDR2 TWINX. Учитывая очень хорошие скоростные показатели данного продукта в тестах, логично будет предположить, что это своего рода «плата за скорость»: видимо, кое-какие значения таймингов по умолчанию являются несколько излишне «агрессивными» (традиционно, в тестировании мы используем BIOS Optimal Defaults + By SPD, то есть те установки, с которыми плата будет работать у большинства пользователей).

Справочная информация



Плата предоставлена на тестирование производителем
При тестировании использовался БП Thermaltake Purepower 680W,
предоставленный компанией 3Logic
