Семейство чипсетов Intel 945/955 Express и 975X — краткие характеристики


По сравнению с революционными изменениями в возможностях настольных платформ, которые обеспечил выход чипсетов Intel 915/925 Express, появление новой линейки чипсетов компании i945/955 Express (а также чуть модифицированной версии последнего — i975X) выглядит очень скромным. Небольшие улучшения коснулись, по сути, только поддержки больших скоростей работы интерфейсов, главная же задача новинок — обеспечивать базу для свежеобъявленных двухъядерных процессоров Intel и технологии ATI CrossFire. Данный материал содержит только информацию о функциональности i945/955/975, а тесты производительности, в которых свои поколения чипсетов представляют i925X и i955X, вынесены в отдельную статью, так как тестирование было закончено позже.

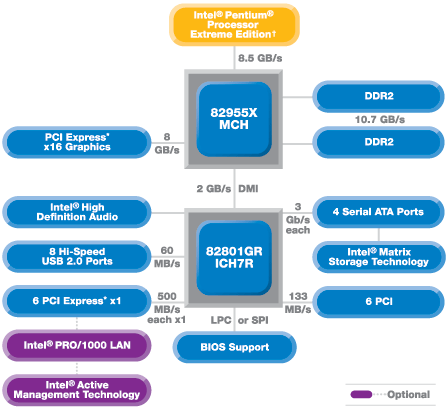

Intel 955X/945P/945G Express

Как и первое поколение серии чипсетов Intel Express, новая линейка представлена тремя продуктами: топовым (i955X — без интегрированной графики, с урезанными возможностями по поддержке старых решений, с несколькими особенностями, характерными для высокопроизводительных систем), интегрированным (i945G) и базовым (i945P). Начнем по старшинству:

  • Северный мост 955X:
    • поддержка процессоров Intel Pentium 4, Pentium 4 Extreme Edition, Pentium D и Pentium Extreme Edition с частотой системной шины 800/1066 МГц;
    • двухканальный контроллер памяти DDR2-533/667 с поддержкой до 4 модулей DIMM суммарным объемом до 8 ГБ (возможно применение модулей с и без ECC);
    • графический интерфейс PCIEx16;
  • Шина DMI (с пропускной способностью ~2 ГБ/с) до южного моста ICH7/R;
  • Южный мост ICH7/R:
    • до 4 (у ICH7)/6 (у ICH7R) портов PCIEx1;
    • до 6 слотов PCI;
    • до 2 устройств (1 канал) ATA100;
    • до 4 портов Serial ATA на 4 устройства SATA300 (SATA II, второе поколение стандарта), с поддержкой AHCI и функций вроде NCQ;
    • возможность организации RAID-массива уровней 0, 1, 0+1 (10) и 5 из SATA-дисков;
    • до 8 устройств USB 2.0;
    • High Definition Audio (7.1) или AC'97-аудио (7.1) и MC'97-модем;
    • специальный интерфейс для подключения фирменного 100-мегабитного сетевого контроллера Intel серии 82562;
    • обвязка для низкоскоростной и устаревшей периферии, прочее.

Поскольку южные мосты для всего семейства общие, ограничимся функциональностью северного моста i945G и i945P:

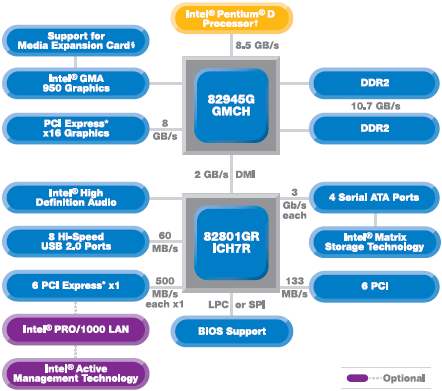

  • Северный мост 945G:
    • поддержка процессоров Intel Celeron D, Pentium 4, Pentium 4 Extreme Edition, Pentium D и Pentium Extreme Edition с частотой системной шины 533/800/1066 МГц*;
    • двухканальный контроллер памяти DDR2-400/533/667 с поддержкой до 4 модулей DIMM без ECC суммарным объемом до 4 ГБ;
    • графический интерфейс PCIEx16;
    • интегрированное графическое ядро GMA 950;
  • Северный мост 945P:
    • поддержка процессоров Intel Celeron D, Pentium 4, Pentium 4 Extreme Edition, Pentium D и Pentium Extreme Edition с частотой системной шины 533/800/1066 МГц*;
    • двухканальный контроллер памяти DDR2-400/533/667 с поддержкой до 4 модулей DIMM без ECC суммарным объемом до 4 ГБ;
    • графический интерфейс PCIEx16.
    * UPDATE: вскоре после выхода процессоров на ядре Core 2, информация на сайте производителя (Intel) была обновлена, и чипсеты i945P/G задним числом получили официальную поддержку процессоров Core 2 Duo (что де-факто означает также поддержку Core 2 Extreme/Quad и Celeron на ядре Core 2).

Теперь кратко по характеристикам, а также отличиям новых чипсетов друг от друга и конкурентов. i955X лишен поддержки «низкоскоростных» процессоров (с шиной 533 МГц) и памяти (DDR2-400), при этом поддерживает больший объем памяти, ECC и фирменную технологию ускорения работы с памятью (Memory Pipeline). i945G — тот же i945P, только с интегрированной графикой. По сравнению с предшествующими чипсетами Intel добавилась поддержка памяти DDR2-667 (нужна ли она — отдельный вопрос) и частоты шины 1066 МГц (правда, она появилась уже у i925XE).

Ни один из этого семейства чипсетов не имеет возможности «разбить» графический интерфейс на 2 порта PCI Express, однако работа двух видеокарт в паре (NVIDIA SLI/ATI CrossFire) все-таки возможна. Для этого силами периферийных портов PCI Express южного моста организуется порт PCIEx4, к которому подключается второй слот форм-фактора PCIEx16 на материнской плате. Впрочем, NVIDIA не позволяет организовывать SLI на чипсетах других производителей, так что, исключая случай взлома драйверов, чипсеты Intel ограничены парой видеокарт от ATI. Но и CrossFire официально разрешен только на i955X (конечно, чисто из маркетинговых соображений), а чипсеты среднего уровня для этой технологии «подходят» только собственного производства ATI.

Новая линейка южных мостов представлена всего двумя моделями (прошлогодний эксперимент с поддержкой беспроводной сети провалился). ICH7 отличает от ICH6 только большая скорость интерфейса Serial ATA — теперь 300 МБ/с, как в стандарте SATA-II, но без AHCI. Версия ICH7R добавляет поддержку RAID для SATA-винчестеров, причем по сравнению с ICH6R эта поддержка расширена: теперь в дополнение к RAID 0 и RAID 1 доступны уровни 0+1 (10) и 5. Кроме того, варианту ICH7R приданы 2 лишних порта PCIEx1, что может быть нелишним с учетом возможности использовать 4 основных для слота PCIEx4 (который может пригодиться для объединения двух PCIE-видеокарт в SLI).

По сравнению с решениями конкурентов, наиболее интересным из которых является NVIDIA nForce4 SLI Intel Edition, i945/955 уступает в количестве поддерживаемых ATA-устройств (а это все еще важно для многих), портов USB и имеет не столь удачную схему организации SLI-режима. В плюсах — поддержка HDA, интегрированная графика у i945G, более интересные режимы RAID (при меньшей гибкости в выборе устройств для объединения в RAID-массив).

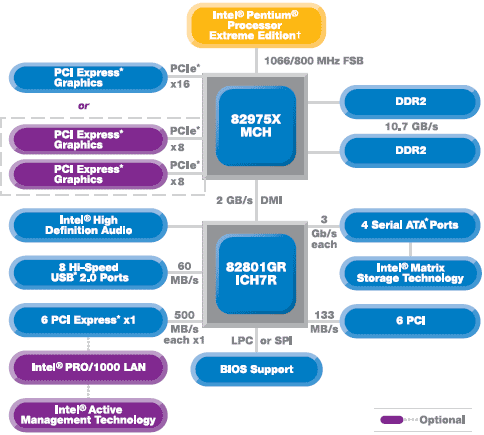

Intel 975X Express

В конце 2005 года Intel анонсировал новый чипсет, который нельзя охарактеризовать иначе как версию i955X. В самом деле, абсолютно все характеристики i975X, кроме одной, совпадают с таковыми у его предшественника:

  • Северный мост 975X:
    • поддержка процессоров Intel Pentium 4, Pentium 4 Extreme Edition, Pentium D, Pentium Extreme Edition, Core 2 Duo и Core 2 Extreme с частотой системной шины 800/1066 МГц;
    • двухканальный контроллер памяти DDR2-533/667 с поддержкой до 4 модулей DIMM суммарным объемом до 8 ГБ (возможно применение модулей с и без ECC);
    • графический интерфейс PCIEx16 или 2 графических интерфейса PCIEx8.

Причем и в единственном несовпадающем пункте i975X не отменяет, а расширяет возможности i955X: новый чипсет позволяет создать 2 графических порта путем «разбиения» оригинального графического интерфейса PCIEx16 на два по x8. Разумеется, нужно это, в первую и единственную очередь, для более быстрой работы CrossFire (ну и еще остается больше свободных портов PCI Express в южном мосту). В остальном, включая те же поддерживаемые модели южных мостов — ICH7/R, чипсеты одинаковы.

Впрочем, стоит отметить, что, в силу разницы в сроках выхода в свет, i975X поддерживает процессоры нового поколения Intel Core 2 Duo/Extreme. От самого чипсета здесь ничего не зависит, но официальная поддержка Core 2 дарована маркетологами только одному топовому решению, равно как и первые четырехъядерные процессоры должны официально заработать только в платах на базе i975X. Системные платы на i955X с процессорами новой микроархитектуры несовместимы.




27 мая 2005 Г.
