Gigabyte 7VT600 1394 — системная плата на базе чипсета VIA KT600


Плата средней функциональности от известного бренда по вполне демократичной цене — отличный выбор в своей категории. Внешне же она необычна наличием достаточно большого количества переключателей, от которых мы уже успели отвыкнуть.

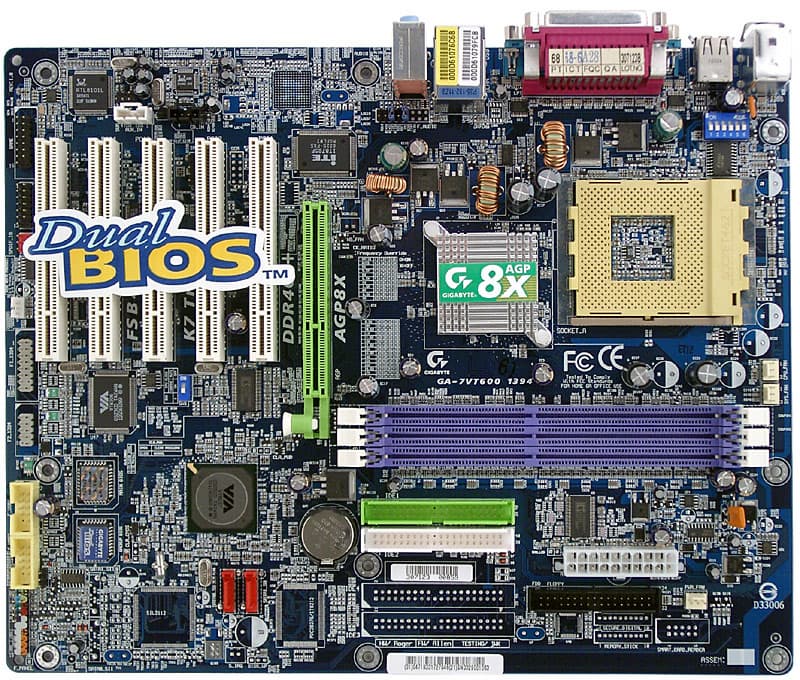

Разводка платы вполне удачна, разве что аудиовходы традиционно расположены перед слотами PCI, да подключение кабелей к ряду разъемов вдоль левого края платы будет не слишком удобно. Доступ к блоку переключателей может быть затруднен при установке платы в корпус, краткое описание функциональности всех переключателей приведено на текстолите платы. Наличие напряжения на модулях памяти индицируется красным светодиодом на плате, а другой (зеленый) индикатор зажигается при включении системы и начинает мигать после перехода в режим Standby. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и несколько менее емких. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 1000 мкФ) и памяти (2 по 1000 мкФ и несколько менее емких). Размеры платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами).

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, памяти, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (датчиком на плате) и платы (встроенным датчиком платы).

Компания Gigabyte выпускает три модели на базе чипсета VIA KT600, но две другие основаны на иной PCB, обладая минимальной функциональностью: у 7VT600 в наличии только 6-канальный звук на кодеке от Avance Logic, а у 7VT600-L еще распаян 100-мегабитный сетевой контроллер; к тому же для обеих используется южный мост VT8235 (то есть всего 6 портов USB 2.0 и отсутствует поддержка SATA). Однако и у описываемой платы имеется несколько разведенных, но нераспаянных элементов (например, контроллер IDE RAID и Gigabit LAN), причем на текущий момент в арсенале компании нет модели, в которой они были бы задействованы (а смысла в использовании также нераспаянного контроллера SATA RAID и вовсе нет, когда применяется южный мост VT8237). Дело тут в том, что PCB наиболее функциональных серий (1394, Ultra, Ultra2) не менялась со времен чипсета KT400, и плата на каждом новом чипсете получается всего лишь заменой северного и/или южного моста (но не переразводкой).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A);
  • 3 разъема под DDR SDRAM DIMM (не более двух небуферизованных модулей DDR333/400 или трех DDR266);
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: только стандартный ATX, 4-контактный для 12 В отсутствует(!);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA RAID — «чипсетные»;
  • 2 разъема для подключения планок на 2 порта USB (2.0) каждая;
  • 2 разъема для подключения планок на 3 порта FireWire суммарно;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем дополнительного входа звукового сигнала;
  • Разъем для подключения фронтальных аудиовыходов;
  • Разъем для подключения S/PDIF;
  • Разъем для подключения дополнительных выходов Surround Audio;
  • Разъем для пробуждения от сети (Wake-On-LAN);
  • Разъем для подключения специальной модемной карты;
  • Разъем для подключения Game-порта;
  • Разъем для подключения инфракрасного модуля IrDA;
  • Разъем для подключения датчика открытия корпуса;
  • 3 разъемов для подключения вентиляторов (из них 2 с возможностью регулировки количества оборотов).

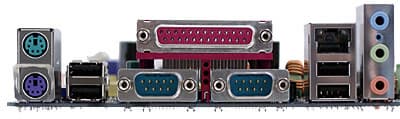

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 2 разъема USB (2.0);
  • 1 LPT-порт, 2 COM-порта;
  • 2 разъема USB (2.0) и RJ-45 (Fast Ethernet);
  • 3 аудиоразъема.

Комплект поставки

  • Упаковка: коробка привычного дизайна;
  • Документация: руководство пользователя материнской платы, плакат с кратким описанием платы — все на английском языке;
  • Наклейка с описанием функциональности разъемов и перемычек;
  • Кабель ATA66/100/133 и шлейф для подключения дисковода;
  • 2 кабеля Serial ATA (без переходников питания);
  • Планка на заднюю панель компьютера с 2 разъемами USB (2.0) и 2 разъемами FireWire;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2003;
    • DirectX 9.0;
    • Gigabyte @BIOS;
    • Gigabyte DMIView;
    • Gigabyte EasyTune 4;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel;
    • Gigabyte Management Tools;
    • Gigabyte System Information Viewer.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и выхода S/PDIF-Out;
  • Сетевой, реализованный на базе микросхемы Realtek RTL8101L, с поддержкой 10/100 Мбит Base-T (Fast Ethernet);
  • FireWire, на базе микросхемы VIA VT6306, с поддержкой 3 портов.

Фирменные технологии

  • DualBIOS (на плате находится резервная микросхема Flash EEPROM с копией BIOS, которую можно использовать для восстановления в случае повреждения содержимого основной микросхемы);
  • Q-Flash (зашитая в BIOS утилита для его обновления, без необходимости загрузки в DOS);
  • @BIOS (обновление BIOS из Windows, включая автоматическую загрузку новой прошивки через интернет);
  • EasyTune 4 (Windows-утилита для тонкой настройки и разгона системы «на лету»).

Настройки

С помощью перемычек и переключателейПереключатель для выбора базовой частоты процессора100 МГц/Auto
Набор переключателей для выбора коэффициента умножения процессораAuto, x5—x18
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, Precharge to Active, Active to Precharge, Active to CMD, Command Rate, Burst Length, Bank Interleave, Write Recovery Time, tWTR, Queue Depth
Выбор частоты работы памяти+Auto, 133, 166, 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—254 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+Auto, +5%, +7,5%, +10% от номинала
Изменение напряжения памяти+Auto, +0,1, +0,2, +0,3 В от номинала
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, +0,1, +0,2, +0,3 В от номинала

Использовалась версия BIOS F1, как последняя из доступных на время проведения тестирования.

Результаты тестов:
