ASUS M4A79 Deluxe — системная плата на базе чипсета AMD 790FX (Socket AM2+)


Рассматривая плату ASUS M3A79-T Deluxe, мы отмечали, что в свете выхода Phenom II, актуальность ультимативной связки из северного моста 790FX и южного SB750 определенно возрастает, вот только плат с таким сочетанием под Socket AM2+ выпущено маловато и, вероятно, теперь уже вообще все новые модели следует ждать в основном под AM3. Но, как говориться, не тут-то было, обновить модельные ряды под Socket AM2+ решили практически все производители, и новые платы с поддержкой DDR2 мы очевидно будем тестировать еще долго (наряду с моделями под AM3, конечно же). И, как отмечалось, с экономической точки зрения, особенно для владельцев добротных комплектов DDR2-памяти большого объема, такие платы будут представлять практический интерес и при сборке компьютера, призванного покорять высоты в играх. Благо мощности старших Phenom II в паре с топовыми видеокартами более чем достаточно для поддержки высокой частоты кадров в наиболее современных играх с высокими настройками качества и разрешением.

Между тем, самой ASUS вроде бы не имело смысла выпускать еще одну плату с очень похожими на первый взгляд характеристиками. Но в этом своего рода политика крупнейшего производителя плат (а в какой-то степени, может, и секрет успеха), что все рыночные тенденции получают свой отклик в виде расширения модельного ряда. А может быть ответ и еще проще, ведь в линейке ASUS уже появилась и в точности до моделей кодеков и прочих компонентов аналогичная плата под названием M4A79T Deluxe, отличающаяся лишь поддержкой DDR3, которая тоже поступит в продажу в ближайшее время. И возможно унификация элементной базы между этими двумя моделями просто выгодна самому производителю. Хотелось бы лишь попенять на странную экономию на индексах, раньше буква «T» уже использовалась в маркировке той же M3A79, теперь в серии плат M4A этой же буквой обозначаются платы с поддержкой DDR3. Спрашивается: зачем устраивать такую путаницу, в латинском алфавите есть еще много других букв, не говоря уж о том, что платы с поддержкой DDR3 вполне можно было бы маркировать прямо добавкой этой аббревиатуры в название?

Особенности платы

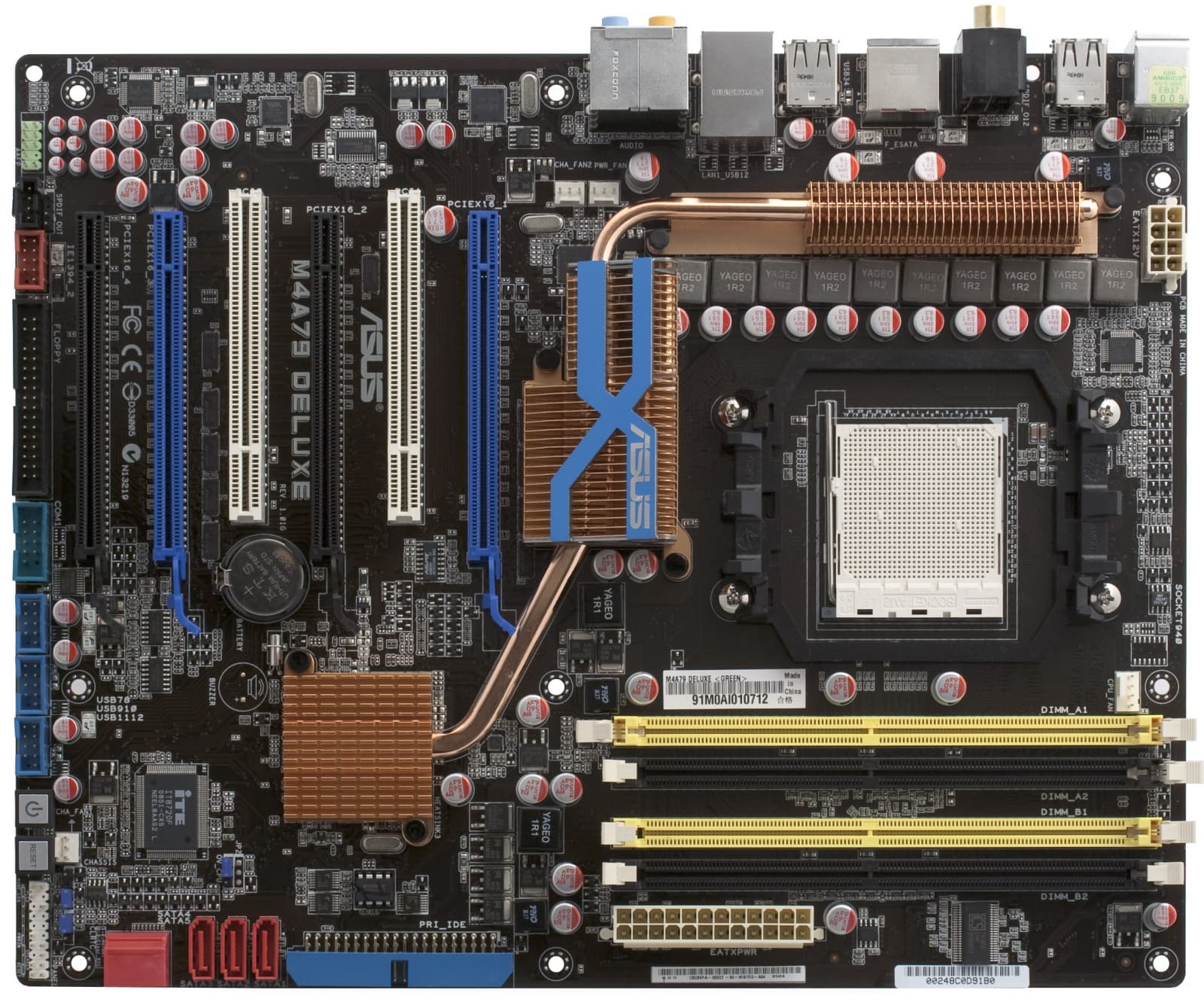

При взгляде на плату возникает мысль, что разработчики решали в первую очередь собственные производственные задачи, то есть слегка перекомпоновали плату и сменили большинство дополнительных контроллеров на компоненты, имеющие примерно такие же характеристики, но других марок. Что может быть оправдано только для унификации элементной базы с другими платами, выпускающимися в настоящее время, дабы не закупать компоненты специально для этой модели, и в целом — для снижения себестоимости.

В результате не все изменения, с точки зрения пользователя, даже можно назвать прогрессом. Например, если на M3A79 все шесть SATA-портов имели угловые колодки, то на этой плате лишь два порта расположены таким образом, а остальные имеют стандартное расположение и теоретически могут каким-то образом конфликтовать с крупногабаритными видеокартами. Кроме того, поддержку eSATA-порта на задней панели теперь обеспечивает чипсет, тогда как на предыдущей версии был установлен дополнительный контроллер, в результате для внутренних устройств осталось доступно лишь 5 портов. Впрочем, это единственное отличие «в минус» и для большинства несущественное, все остальное нейтрально или положительно. Хотя особо придирчивые могут посетовать на расположение разъемов для вентиляторов, которые раньше более равномерно были рассредоточены по плате.

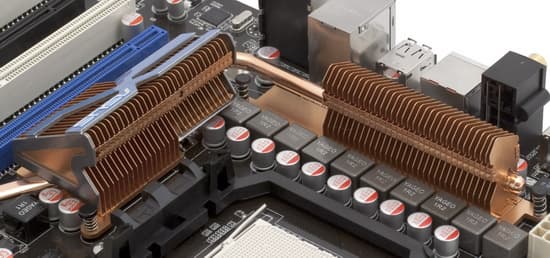

Система охлаждения теперь не имеет возможности установки дополнительного блока для съема тепла с модулей памяти. Поэтому оба радиатора вокруг процессорного гнезда стали полноценными с достаточно выскими ребрами, и в целом, наверняка, эффективность такой системы выше. Впрочем, как мы уже многократно отмечали, чипсеты от AMD — не тот объект, в деле охлаждения которого радиаторы могут проявить свои таланты. А с выходом Phenom II отпадает и необходимость интенсивно охлаждать стабилизатор напряжения, даже в разгоне. Но запас карман не тянет, в каких-то режимах дополнительный бонус стабильности усиленная система охлаждения платы может и обеспечить. Что касается любопытной инициативы прилагать к плате систему охлаждения памяти, то надо признать, что каких-либо принципиальных преимуществ она не давала, а на модули с собственными радиаторами, как правило, не устанавливалась.

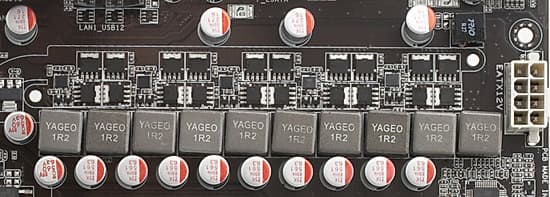

Стабилизатор напряжения питания процессора почти в точности копирует тот, что мы видели на предыдущей модели. Впрочем, что-то менять тут, только портить, судите сами: стабилизатор 10-канальный (два канала выделены для питания, интегрированного в процессор, северного моста), в каждом канале установлены по 2 высокоэффективных полевых транзистора с Low RDS (on) (по 10 с маркировкой 5525L и 9025L), 11 конденсаторов — по 560 мкФ и 4 — по 270 мкФ, все конденсаторы на плате — твердотельные, японского производства. Для такого количества фаз высокой суммарной емкости конденсаторов не требуется. Поддержка процессоров с TDP=140 Вт не вызывает сомнений, питания должно хватить и на разгон таких процессоров. Следует отметить, что для более равномерного распределения тепла от наиболее критичных к нагреву компонентов, в плату встроен специальный рассеивающий слой Stack Cool, а сама плата имеет 6-слойный дизайн.

Комплект поставки с одной стороны не очень богат по меркам плат из серии Deluxe, к каким мы привыкли раньше, но кое-какие полезные дополнения имеются. Например, планка для вывода двух USB и одного FireWire, а также Q-Connectors для объединения проводов от передней панели для удобства подключения к плате и заглушка на заднюю панель с мягкой антистатической прокладкой.

На диске тоже есть чем поживиться в сравнении с большинством современных плат от других производителей. Помимо стандартных фирменных утилит для перепрошивки BIOS с поиском образа на сайте производителя и мониторинга системных параметров, ASUS предлагает утилиту TurboV, превращающую кнопку питания в средство, активирующее разгон (какие именно параметры будут отрегулированы, задается тут же в специальном профиле). Также в качестве бонуса прилагается внушительный набор ПО от сторонних разработчиков: программа для записи CD/DVD дисков Ulead Burn, оболочка для работы с мультимедийными файлами Corel MediaOne Starter, графический редактор Ulead Photo Impact 12 SE, антивирус Norton Internet Security.

Как и все дорогие (и не очень) модели ASUS, данной модели есть чем похвастаться в плане фирменных технологий. Плата имеет поддержку Express Gate: возможность быстрой загрузки оболочки с программами для работы в интернете, прослушивания музыки и просмотра фотографий сразу после включения компьютера, подробнее о ней мы рассказывали в обзоре ASUS M3A. Еще одна полезная фирменная опция: EZ Flash, перепрошивка BIOS из меню, доступного сразу же после включения компьютера, поддерживается чтение образа с любого накопителя с файловыми системами FAT/NTFS/CDFS. Наконец, в BIOS есть еще одна полезная возможность: проверка целостности сетевых кабелей (LAN) с помощью утилиты AI Net2, регистрируется не только факт наличия контакта, но и расстояние до обрыва.

Функциональность

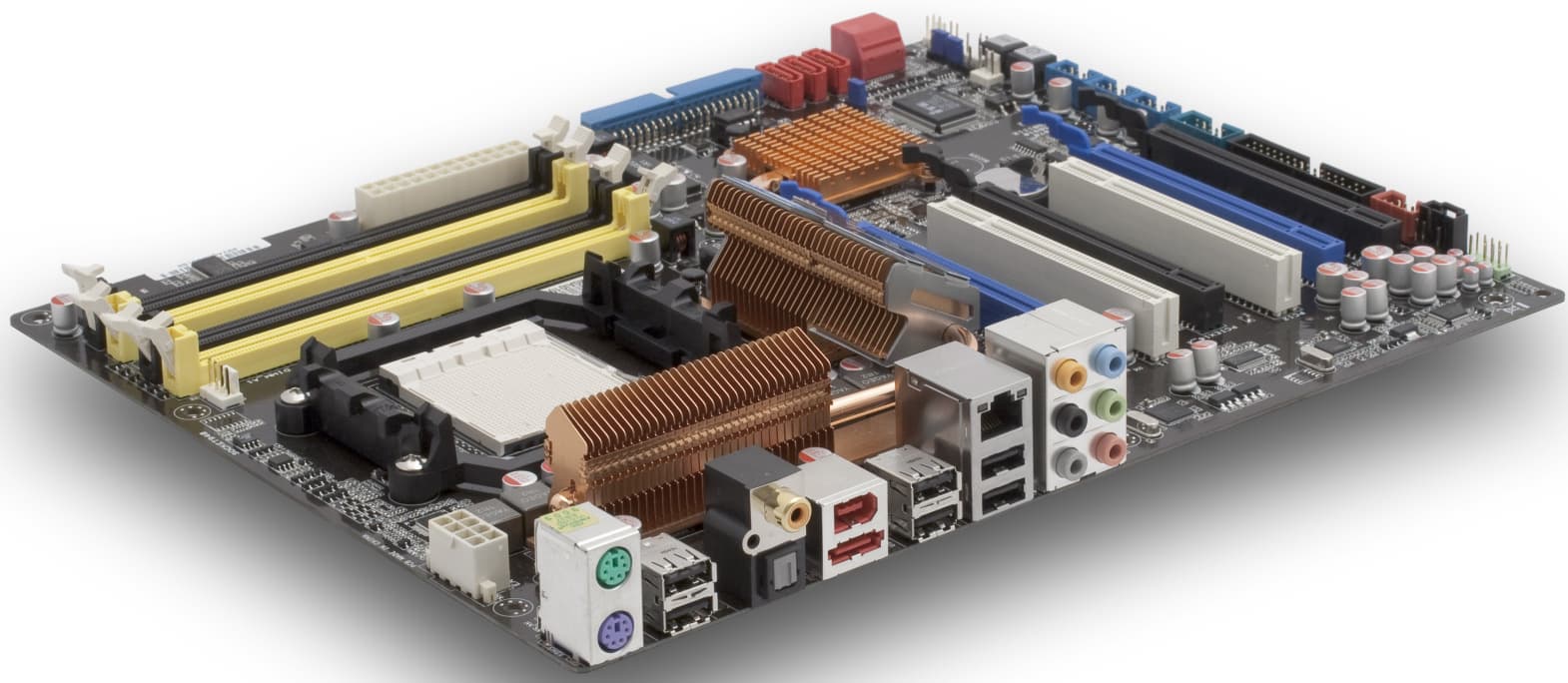

по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 790FX (северный мост AMD 790FX и южный SB750), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Поддерживаются все процессоры, выпущенные для разъемов Socket AM2/AM2+ и AM3: Athlon X2/Phenom/Phenom II, в качестве оперативной памяти может быть установлено до 16 ГБ DDR2-800/1066. Для подключения накопителей установлено 5 внутренних портов SATA/300 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5), шестой чипсетный порт реализует eSATA на задней панели. Также, как и на всех платах на современных чипсетах под AMD-платформу, имеется чипсетный канал IDE с поддержкой 2 накопителей PATA/133. Функциональность чипсета дополняют следующие контроллеры:

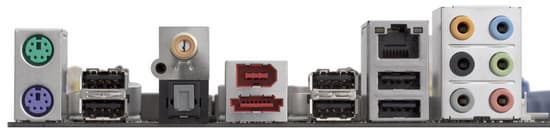

  • интегрированный аудиокодек (8-канальный HDA-кодек Realtek ALC1200), на задней панели установлены коаксиальный и оптический S/PDIF Out;
  • сетевой контроллер (Realtek 8112, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и технологией проверки целостности кабелей AI Net 2;
  • FireWire (VIA VT6315N, интерфейс PCI) с поддержкой 2 портов IEEE 1394a 100/200/400 Mбит/с (1 выводится с помощью планки, 1 установлен на задней панели);
  • cистемный мониторинг (ITE IT8720F), в BIOS предусмотрено автоматическое управление процессорным вентилятором, пользователь может выбрать соответствующий профиль: Optimal, Silent или Performance. Регулировка поддерживается как для 3-ех, так и 4-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.2 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.03 Отлично
Уровень шума, дБ (А): -81.6 Хорошо
Динамический диапазон, дБ (А): 81.7 Хорошо
Гармонические искажения, %: 0.0074 Очень хорошо
Гармонические искажения + шум, дБ (А): -75.3 Средне
Интермодуляционные искажения + шум, %: 0.028 Хорошо
Взаимопроникновение каналов, дБ: -82.4 Очень хорошо
Интермодуляции на 10 кГц, %: 0.024 Хорошо

Общая оценка: Очень хорошо (подробнее).

По сравнению с кодеком от Analog Devices, используемым на предыдущей модели, видим очевидный прогресс, и в целом отмечаем достойный интегрированного решения уровень качества, хоть и не рекордный. Впрочем, аналоговые выходы на хороших звуковых картах располагают заведомо более высокими характеристиками, нежели любое интегрированное решение. Поэтому требовательные в целом (и к качеству звука, в частности) пользователи плат такого класса, как правило, не жалеют средств на звуковую карту, либо пользуются цифровыми выходами, благо они выведены на заднюю панель.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти + имеются также настройки AI Clock Skew для каждого канала
Частота памяти + от DDR2-667 и выше
Частота (множитель) шины HT +
Опорная частота ЦП + 200—600 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Напряжение процессора + 0,80—1,70 В (CPU)
0,80—1,69 В (CPU NB)
2,5—2,8 В (CPU VDDA)
Напряжение памяти + 1,80—2,50 В
Напряжение чипсета + 1,10—1,40 В (для северного моста)
1,80—2,00 В (для 1,8 В линии северного моста)
1,20—1,35 В (для южного моста)
1,20—1,50 В (для шины HT)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom X4 9550. Использовалась версия BIOS 1002 от 24.02.2009.

Все необходимые настройки имеются, включая отдельное от ядер задание множителя и напряжения северного моста (контроллера памяти) в процессоре и очень полезную в разгоне памяти фирменную опцию AI Clock Skew. Дополнительное удобство обеспечивается возможностью сохранения профилей настроек, причем как в CMOS, так и на внешнем носителе, а также очень четкий механизм восстановления настроек по умолчанию при переразгоне. Достаточно нажать кнопку перезапуска, и компьютер будет загружен со стандартными параметрами, при этом пользователь увидит в BIOS те настройки, которые он задал перед зависанием.

  Тактовая частота ЦП, МГц Опорная частота (множитель), МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины CPU NB, МГц Примечание
Phenom X4 9550 (2,2 ГГц) 2750 250 (x11) 1,30 2000 (x8) разгон с увеличением опорной частоты, снижен множитель CPU NB
Phenom X4 9850 Black Edition (2,5 ГГц) 2987 206 (x14,5) 1,50 2060 (x10) разгон с увеличением множителя ядра (ACC OFF)
3162 204 (x15,5) 1,52 2040 (x10) разгон с увеличением множителя ядра (ACC +2%)
Phenom II X4 940 (3,0 ГГц) 3838 202 (x19) 1,52 2424 (x12) разгон с увеличением множителей (ядра и CPU NB)

В разгоне процессоров с разблокированным множителем результаты практически такие же, как у предыдущей модели. А вот разгон с увеличением опорной частоты упирается в неожиданное ограничение в BIOS: минимальный множитель для памяти соответствует DDR2-667, поэтому при подъеме опорной частоты довольно быстро частота памяти становится выше штатных 800 МГц. И, как мы уже отмечали, даже если процессор поддерживает DDR2-1066, в разгоне за счет опорной частоты целесообразно для памяти стремиться к результирующей частоте DDR2-800. В противном случае, почти наверняка разгон вычислительных ядер окажется меньше возможного, что обычно не компенсируется эффектом от увеличения пропускной способности памяти. Отчасти ситуацию исправляет наличие регулировок AI Clock Skew, но во-первых подобрать параметры, при которых память будет стабильно работать, несмотря на повышение частоты, не всегда просто и быстро, а во-вторых, дополнительный множитель для памяти в BIOS это такая малость, о наличии которой вроде и говорить нечего для столь основательной платы. Может быть, такая настройка будет добавлена в будущем.

А вот инициатива заблокировать повышение напряжения перемычкой (которую обязательно надо поставить в позицию по умолчанию перед первым запуском), может быть воспринята с энтузиазмом лишь отдельными производителями компьютеров, которые пломбируют корпуса и не хотят, чтобы пользователь излишне баловался разгоном в течении гарантийного срока. Для остальных случаев здесь лишь очевидное неудобство, состоящее в необходимости после установки процессора и первого запуска, выключать компьютер и переставлять перемычку, чтобы продолжить разгон. Кстати, об этом пользователю надо как минимум прочитать в инструкции, поскольку диапазон напряжений в BIOS в любом случае отображается полный, но фактическая величина остается стандартной, до тех пор пока перемычка не будет переставлена в соответствующую позицию.

Производительность и экономичность

Для сравнения мы использовали результаты предыдущей модели на таком же чипсете ASUS M3A79-T Deluxe.

Тест ASUS M3A79-T Deluxe ASUS M4A79 Deluxe
Архивирование в WinRAR, мин:сек 1:32 1:32
Кодирование MPEG4 (XviD), мин:сек 4:37 4:35
Unreal Tournament 2004 (High@1024×768), fps 60,3 60,0
FarCry (High@1024×768), fps 144,0 138,3
FarCry (Highest@1600×1200), fps 142,8 137,0
DOOM III (High@1024×768), fps 165,9 165,5
DOOM III (Highest@1600×1200), fps 160,2 158,3

Предыдущая модель на момент тестирования имела уже вылизанный BIOS, тогда как, судя по частоте выкладывания новых версий на сайте, для M4A79 Deluxe процесс отладки BIOS еще продолжается. Вероятно этим объясняется и незначительное отставание в игровых тестах.

Потребляемая мощность (приведена для системного блока в целом)

Phenom X4 9550 (Cool'n'Quiet OFF) ASUS M3A79-T Deluxe ASUS M4A79 Deluxe
Редактирование текста, Вт 80 89
Игра FarCry, Вт 113-130 118-130

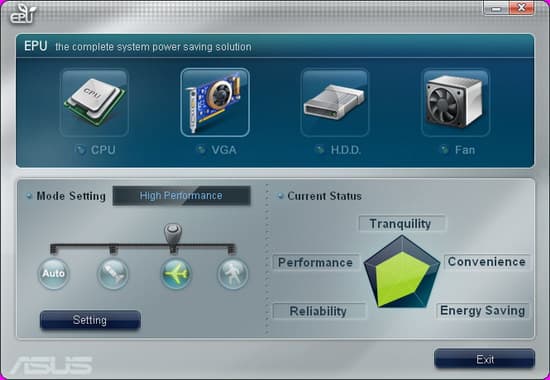

Минимальная разница, но с формальной точки зрения также не в пользу новой модели. Впрочем, на диске с платой имеется утилита EPU, которая позволяет переключать режимы энергосбережения, причем обещается, что соответствующая экономия обеспечивается не только за счет снижения частоты и напряжения процессора, видеокарты, остановки дисков через определенное (зависящее, от выбранного профиля) время и снижения оборотов кулеров, но и за счет каких-то схемотехнических особенностей платы.

В нашем случае в простое система в сборе начинала потреблять 65 Вт при выборе экономичного профиля, достаточно неплохое снижение, однако частота процессора при этом опускалась до 1 ГГц и сравнимое снижение достигалось простым включением Cool'n'Quiet. Однако и при выборе производительного профиля, хотя и все частоты оставались на максимуме, расход составлял 77 Вт, что чуть меньше, чем в режиме без задействования каких-либо энергосберегающих технологий, а вот при работе с максимальной нагрузкой, расход энергии оставался на прежнем уровне.

Выводы

Резюмируя впечатления, можем только отметить, что плата получилась практически аналогичная по привлекательности для пользователя, что и предыдущая модель от ASUS на этом чипсете, может быть чуть интереснее, благодаря более удачному интегрированному звуку. В остальном есть как положительные, так и отрицательные нюансы, на практике равно незначительные, чтобы как-то повлиять на выбор. Скорее всего, на реальную популярность основное влияние окажут фактические цены и распространенность в продаже.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице):
ASUS M4A79 Deluxe: Н/Д(0)
ASUS M3A79-T Deluxe: Н/Д(0)
ASUS M4A79T Deluxe (с поддержкой DDR3 и рассчитанной только на процессоры для Socket AM3): Н/Д(0)

Эта модель на сайте производителя



Плата предоставлена на тестирование производителем
