ASRock ALiveSATA2-GLAN — системная плата на базе чипсета VIA K8T890 CF (Socket AM2)


  • Чипсет VIA K8T890 (применен северный мост K8T890 и южный VT8237A)
Minimum Hardware Requirements for
Windows Vista Premium and Basic Logo

CPU: Sempron 2800+
Memory: 512 MB Single Channel
VGA: DX9.0 with WDDM Driver
with 128 bit VGA memory (Premium)/
64 bit VGA memory (Basic)
(из руководства пользователя)

Продукция компании ASRock делится на две четко выраженные категории — недорогие и весьма практичные модели (ради появления которых и создавался данный бренд, позволяющий ASUS не «размывать» собственную марку). И — технически интересные, но зачастую не слишком практичные модели на «редких» чипсетах, с оригинальными возможностями в сфере апгрейда, из которых наиболее впечатляющими, несомненно, являются платы с поддержкой двух процессорных разъемов (Socket 754 и 939): ASRock K8 Combo-Z и ASRock K8Upgrade-760GX.

Но с недавних пор маркетологи компании нашли еще один способ отличиться от других, заявив об особой «заботе» о совместимости своей продукции с горячо ожидаемой многими операционной системой Microsoft Vista. «ASRock, an Expert in Windows Vista», — встречаем мы повсеместно на официальном сайте. Впрочем, помимо разъяснений, что и для чего нужно иметь в компьютере, чтобы претендовать на Vista-совместимость, и весьма странной таблички в руководстве, содержание которой приведено выше, ничего такого, что свидетельствовало бы о большей готовности плат ASRock к миграции на новую ОС, конечно, не обнаруживается. Поскольку шансов отличиться какой-то ориентированностью именно на Vista у производителей системных плат не в пример меньше, чем, например, у производителей графических процессоров. А модели на дискретных чипсетах можно заносить в список совместимых практически поголовно. И это, кстати, подтверждается тем, что в линейке самого ASRock, одной из «специально ориентированных на Vista» значится модель AM2NF3-VSTA на отнюдь не свежем чипсете nForce3 250.

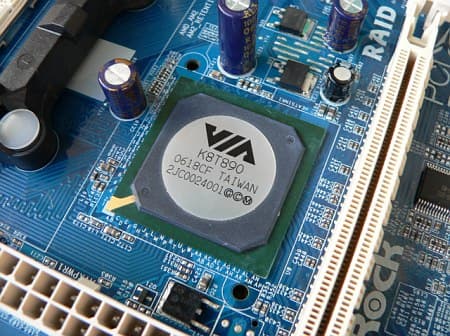

Не обнаружив, подкрепленных техническими аргументами, оснований для именования системных плат от ASRock особенными в части поддержки Microsoft Vista, давайте, посмотрим на еще одно местное «изобретение» — чипсет K8T890 CF. Упоминание которого отсутствует на официальном сайте VIA, равно как и не встречается в спецификациях плат от других производителей (всюду «простой» K8T890 и, надо отметить, что в отличие от платформы Socket 939, на Socket AM2 он обещает стать гораздо более распространенным). Если кто-то подумал о неожиданной поддержке этим чипсетом технологии CrossFire, то вынуждены разочаровать, северный мост — вполне стандартный:

А буквосочетание «CF», очевидно, проникло из служебной маркировки (южный мост в таком случае можно было бы дополнительно промаркировать как «CD»). Таким образом, перед нами продукт «первой категории» от ASRock — обыкновенная «рабочая лошадка»? Если не считать поддержки режимов энергосбережения в соответствии с требованиями стандарта AMD Live! (что также встречается уже практически повсеместно)? Забегая вперед, отметим, что практически — да. Однако это, ни в коем случае, не является отрицательной характеристикой, многие покупатели плат на чипсетах VIA хотели бы видеть их именно такими, а желающие обилия опций скорее обратят внимание на платы с NVIDIA-чипсетами.

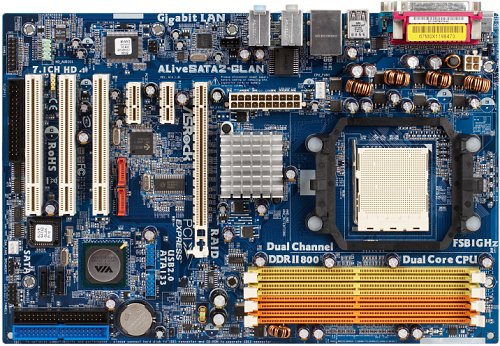

Дизайн платы достаточно любопытный — разъемы PATA вынесены в нижний угол, а SATA размещены двумя группами, причем одна пара находится едва ли не в центре платы. Впрочем, на удобство подключения и установки карт расширения такое отступление от компоновочных канонов не повлияло. Не изменяя традициям ASRock, разработки украсили плату надписями, вроде, «FSB1GHz», «Dual Core CPU» и прочими подобными откровениями. Отдельная строка рядом с PATA-разъемами советует пользователю подключать CD-ROM и жесткий диск к плате к разъемам IDE1 и IDE2 отдельными шлейфами.

Греется чипсет более чем умеренно, поэтому имеющегося пассивного радиатора на северном мосту совершенно достаточно. Положительно надо отметить жидкую термопасту, на которую устанавливается единственный радиатор.

В трехканальном импульсном стабилизаторе напряжения питания применены по 2 полевых транзистора на канал, 6 конденсаторов по 1500 мкФ производства OST и 4 конденсатора по 1000 мкФ от United Chemi-Con, таким образом, «оптимизация» по ценовому признаку просматривается невооруженным глазом. Но, учитывая, что часть конденсаторов все же принадлежат к элитному классу, можно сделать вывод, что производитель стремился соблюсти и требования надежности.

Разведенных, но не распаянных, элементов на плате нет, это единственная модель на базе данного чипсета в линейке ASRock, и дизайн ее уникален. Размер платы — «зауженный» ATX (305×203 мм), крепление к корпусу шестью винтами (незакрепленным остается ближний край платы на уровне IDE-разъемов).

Системный мониторинг (Winbond W83697HG, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора, причем возможен мониторинг двух величин — Internal и Ambient, и эта опция, действительно, работает, отображая температуру ядра и подложки) и платы (встроенным датчиком платы);
  • CPU Quiet Fan — интеллектуальное управление частотой вращения процессорного вентилятора в зависимости от температуры процессора. Имеется возможность задать температурный предел в диапазоне 45—65 градусов. До тех пор пока нагрев не превысит заданного значения, кулер работает на постоянной минимальной скорости, при превышении — частота плавно повышается до максимальной, либо до тех пор, пока рост температуры не прекратится. К сожалению, управление поддерживается только для вентиляторов с 4-контактными разъемами.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Sempron, выпущенных для этого разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.1 (20 контактов), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA, из которых два SATA 1.0 на 2 устройства SATA150 — «чипсетные», поддержка еще двух SATAII на 2 устройства SATA300 обеспечивается контроллером Jmicron JMB363, подключаемые диски можно попарно объединить в два RAID-массива уровней 0, 1 и JBOD;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения стандартного инфракрасного IrDA-датчика;
  • Разъем для подключения выхода HDMI S/PDIF с видеокарты;
  • Разъем для подключения планки с Game/MIDI-портом;
  • 2 разъема для подключения вентиляторов с возможностью контроля количества оборотов, из них процессорный 4-контактный с поддержкой интеллектуального управления частотой вращения.

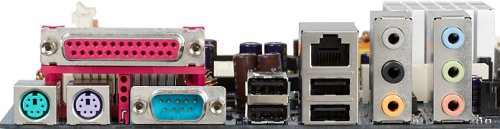

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры, 1 LPT, 1 COM;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Side-Out, Rear-Out, Center/Sub, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: небольшая коробка традиционного для системных плат ASRock дизайна;
  • Документация: многоязычная брошюра-руководство пользователя (но русскоязычная версия отсутствует) и отдельная вкладка с инструкциями по «горячему» подключению SATA-устройств;
  • 1 кабель Serial ATA;
  • 1 переходник питания SATA на 1 устройство;
  • 1 шлейф ATA66, шлейф для подключения FDD;
  • 1 шлейф HDMI S/PDIF;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и пакетом McAfee VirusScan.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC888 с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, CD-In и HDMI S/PDIF;
  • Сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCI-E-контроллера Realtek RTL8111B;
  • SATA-II RAID, на базе микросхемы JMicron JMB363, с поддержкой 2 устройств SATA300 (интерфейс PATA этого контроллера на данной плате не задействован) и возможностью их объединения в RAID-массив уровней 0, 1 и JBOD (интерфейс PCIEx1).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.13Очень хорошо
Уровень шума, дБ (А): -90.9Очень хорошо
Динамический диапазон, дБ (А): 90.7Очень хорошо
Гармонические искажения, %: 0.0036Очень хорошо
Интермодуляционные искажения + шум, %: 0.025Хорошо
Взаимопроникновение каналов, дБ: -90.4Отлично
Интермодуляции на 10 кГц, %: 0.013Очень хорошо

Общая оценка: Очень хорошо (подробнее). Плата располагает весьма качественной интегрированной аудиоподдержкой.

Фирменные технологии и особенности

  • Boot Failure Guard — восстановление настроек BIOS по умолчанию в случае неудачной попытки разгона.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSТочнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — например, отверткой или перемычкой (если есть собственная)
Перемычка «PS2_USB_PWR»Управление функцией включения компьютера по сигналу с клавиатуры и USB-устройств (также требуется активация соответствующего параметра в BIOS)
Из BIOS, основанного на AMIBIOS версии 2.59 Возможность отключения специфических функций процессора+K8 Cool’n’Quiet
Dual Core
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row-To-Row Delay, Row Cycle Time
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT +Частота 200—1000 МГц с шагом 200 МГц и разрядность (8 или 16 бит)
Возможность задания частоты для периферийных шин + PCIE = 100—130 МГц с шагом 1 МГц
PCI — возможность асинхронного тактирования (33 МГц)
Ручное распределение прерываний по слотам -
Изменение частоты FSB+ 140—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от ×4, с половинным шагом
Изменение напряжения ядра процессора+0,800—1,400 с шагом 0,025 В
Изменение напряжения памяти+Auto, Low, Normal, High, Ultra High

Использовалась версия BIOS 1.50 от 29.08.06, как последняя существующая версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата работала с памятью только при установленном значении «2T», но, возможно, это упущение разработчикам удастся подтянуть в последующих версиях BIOS. Поскольку в описании уже вышедших релизов, среди нововведений неизменно значится оптимизация работы с памятью и, вероятно, работа еще не окончена. Также в BIOS можно включить режим «повышенной совместимости», позволяющий добиться стабильной работы в случае, если ваши модули памяти воспринимаются платой с трудом, и система работает нестабильно. По всей видимости, этот режим значительно увеличивает все задержки, в наших тестах производительность существенно снижалась, и включать его без необходимости не рекомендуется.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята плата на конкурирующем c K8T890 чипсете NVIDIA nForce 550 — Biostar TForce500.

Тест Biostar TForce550 ASRock ALiveSATA2-GLAN
Архивирование в 7-Zip, мин:сек 6:46 6:38
Кодирование MPEG4 (DivX), мин:сек 4:35 4:33
Unreal Tournament 2004 (Low@640×480), fps 76,6 77,6
Unreal Tournament 2004 (Highest@1600×1200), fps 72,5 73,3
Doom3 (Low@640×480), fps 128,9 139,6
Doom3 (Highest@1600×1200), fps 107,7 109,4

В очередной раз мы имеем возможность убедиться, что установка для параметра 1T/2T минимального значения не является решающей мерой для обеспечения максимальной производительности платформы Socket AM2, а точнее DDR2-контроллера в новых процессорах (в отличие от DDR-контроллера в Socket 939). По нашим тестам плата ASRock даже несколько опередила своего конкурента, работавшего с задержкой 1T.

Выводы

Впечатление от платы ASRock ALiveSATA2-GLAN осталось в целом положительное, несмотря на отсутствие привлекающих внимание особенностей и крайне скромный комплект поставки (в том числе, и в «софтовой» части). Ее вполне можно порекомендовать тем, кто собирает недорогой компьютер и не хочет переплачивать за опции, которыми не собирается пользоваться.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
