Системная плата ASRock K8Upgrade-760GX на базе чипсета SiS 760GX

для платформ AMD Socket 754/939

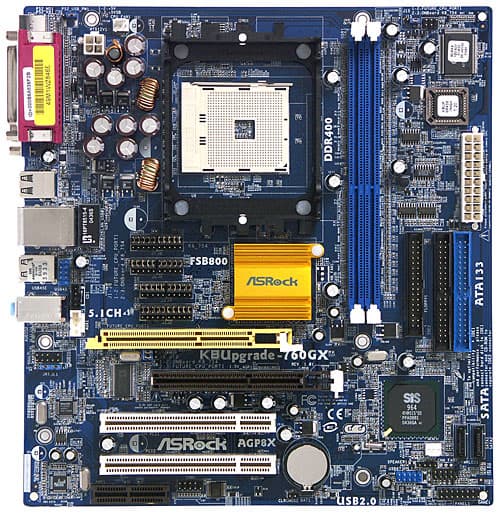

Первое, что привлекает взгляд, когда смотришь на плату — это ее миниатюрные размеры (форм-фактор mATX, 229х244 мм) и не совсем обычный набор слотов. Во-первых, у неё только два слота PCI, что встречается не так часто. Во-вторых, рядом со слотом AGP находится... еще один AGP-слот! В нем и заключена новаторская идея, предложенная разработчиками ASRock. На первый взгляд, это плата, оснащённая, ничем не примечательным, сокетом 754. Но на самом деле, особенностью данного продукта является возможность подключения через «второй AGP-слот» дочерней платы с Socket 939. Кроме самого сокета, на подключаемой карточке имеются 3 разъёма DIMM, соединённые с интегрированным контроллером памяти процессоров AMD Athlon 64, отдельная схема питания и необходимая логика (дополнительный северный мост) для задействования AGP-слота на основной плате.



Коричневый слот AGP — «настоящий», для видеокарты.
Желтый — на самом деле является разъемом
для подключения модуля CPU Upgrade.


В общем, достойная идея, способная, теоретически, продлить жизненный цикл системной платы. Однако если посмотреть на K8Upgrade-760GX «в сборе», то есть с установленной дочерней картой 939 CPU Board (к сожалению, мы имели возможность видеть это только на фотографии, так как карточка к нам в руки пока не попала), можно усомниться в том, что практическая реализация этой идеи, предложенная ASRock, так уж замечательна, ибо сразу возникает три резонных вопроса. Первый: каков же должен быть корпус, чтобы такое сооружение без проблем в него поместилось? Второй: пусть даже существуют корпуса, в которых оно сможет разместиться, однако не возникнет ли проблем с охлаждением видеокарты? И, наконец, третий: учитывая совокупный вес самой дочерней платы, процессора, модулей памяти, и, что самое главное, — процессорного кулера — насколько хорошо сможет удерживать все это хозяйство слот AGP и один винт на задней панели корпуса?

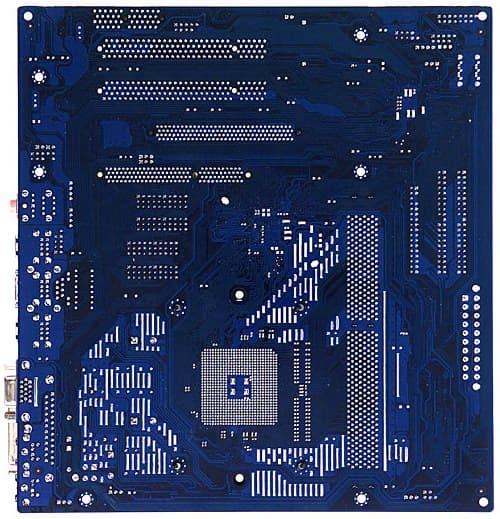

Если не брать во внимание вышеописанные вопросы, то разводка платы довольно удачна. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и 4 по 1500 мкФ. Ещё одной особенностью K8Upgrade является наличие встроенного графического решения на базе SiS760GX, правда, насколько востребованной окажется такая интегрированная графика, покажет время. В остальном, K8Upgrade обладает совершенно стандартным набором функций.

Системный мониторинг (Winbond W83697HF)

  • Напряжение процессора, +3,3 В, + 5 В, +12 В;
  • Частота вращения двух вентиляторов;
  • Температура процессора и платы;
  • Поддерживается автоматическое выключение при перегреве.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 754, поддержка AMD Sempron и Athlon 64);
  • 2 разъёма под DDR SDRAM DIMM (DDR 266/333/400 до 2 ГБ);
  • Слот AGP (1,5 В), с защёлкой;
  • ASRock Future CPU порт (для подключения дочерней платы с Socket 939);
  • 2 слота PCI (2.1);
  • Разъёмы питания: стандартный ATX и 4-контактый для 12 В;
  • Разъём FDD;
  • 2 разъёма IDE (Parallel ATA 133, до 4 устройств);
  • 2 разъёма SATA (Serial ATA) c возможностью объединения в RAID массив 1, 0, JBOD, поддержка Hot Plug;
  • Разъём для подключения дополнительной планки с 2 портами USB (2.0);
  • Разъём для подключения Game-порта;
  • Разъём для подключения COM-порта;
  • Разъём для подключения выхода звукового сигнала с CD/DVD привода;
  • 2 разъёма для подключения вентиляторов (оба с возможностью регулировки количества оборотов);

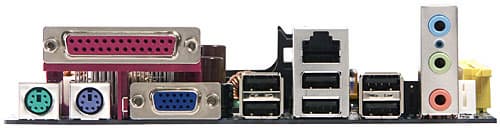

Задняя панель платы (слева направо, по блокам)

  • Разъёмы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT (ECP/EPP) и 1 VGA-порт;
  • 2 порта USB (2.0);
  • 2 порта USB (2.0) и RJ-45 (Fast Ethernet);
  • 2 порта USB (2.0);
  • 3 аудиоразъёма (Line-in/Line-out(Speaker Out)/MIC);

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на 7 языках, плакат с краткой инструкцией по установке SATA HDD;
  • Кабели: 1 SATA, 1 SATA с переходником питания, 2 ATA 66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель ASRock I/O Plus (tm) Shield;
  • Планка на заднюю панель с COM – портом;
  • CD с программами;

Особенности

  • ASRock U-COP защита процессора от перегрева;
  • Возможность подключения через порт ASRock Future CPU дочерней платы с 934 сокетом;
  • Boot Failure Guard (B.F.G.) восстановление рабочих параметров при неудачном разгоне;
  • Поддержка технологи Cool’n’Quiet от AMD.

Интегрированные контроллеры

  • Шестиканальный звуковой на базе AC'97-кодека CMedia CMI 9761A, с возможностью подключения аудиосистем 5.1 и разъёмом для подключения фронтальных аудиовходов/выходов;
  • Сетевой на базе возможностей чипа Realtek RTL8201, с поддержкой режимов 10/100 Мбит/с (Fast Ethernet);
  • Интегрированный набор графики Mirage2 (встроен в чипсет)

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.20, -0.66Хорошо
Уровень шума, дБ (А):-85.9Хорошо
Динамический диапазон, дБ (А):84.3Хорошо
Гармонические искажения, %:0.030Хорошо
Интермодуляционные искажения, %:0.034Хорошо
Взаимопроникновение каналов, дБ:-83.3Очень хорошо
Интермодуляции на 10 кГц, %:0.161Средне

Общая оценка: Хорошо (подробнее).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с устройств USB
Набор перемычек для переключения Socket 754 и Socket 939
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, на основе AMI Legal BIOSНастройки таймингов памяти
Выбор частоты работы памятиDDR 266/333/400
Регулировка напряжения шины AGP
Настройка работы шины PCI+
Настройка работы шины AGP+
Возможность изменения делителя частоты для шин PCI и AGP
Ручное распределение прерываний по слотам+
Изменение частоты FSB200-300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессораx4-x11
Изменение напряжения ядра процессора0,825-1,550 В с шагом 0,025 В
Регулировка напряжения питания процессора5%, 10%, 15%
Изменение напряжения памяти
Изменение напряжения чипсетаAuto, 1,5 и 1,6 В
Изменение частоты работы шины HT200/400/600/800/1000 МГц

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • CPU: Athlon 64 3400+ (Socket 754)
  • RAM: Corsair CMX512-3200XL x 2 (DDR400, 2-2-2-5)
  • HDD: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Graphics: ATI Radeon 9800 Pro, 256 MB DDR
  • OS: Windows XP SP2
ТестAlbatron K8Ultra-U ProASRock K8Upgrade-760GX
(SiS 760GX)
ASRock K8Combo-Z
(ULi M1689)
Архивирование в 7-Zip8:178:369:35
RMMA, чтение, МБ/с291024202335
RMMA, запись, МБ/с138210941050
Кодирование DivX4:124:204:36
Скрипт для Photoshop CS36:06:0037:18:0039:14:00
UT 2004 (800x600x32)615852

Субъективные впечатления

От плат данной ценовой категории сложно ожидать каких-то выдающихся результатов, но это вполне оправдывается средствами, затраченными на их покупку. По результатам тестирования ASRock K8Upgrade-760GX занимает второе место среди уже рассмотренных нами ранее в рамках новой методики плат для Socket 754. Хотя, конечно, преимущество Albatron Ultra-U Pro не так велико, чтобы сыграть решающую роль при выборе одной из них. Тем более, если заглянуть в будущее, ASRock имеет больший потенциал дальнейшего использования за счёт возможности апгрейда до Socket 939. K8Upgrade-760GX хороший малобюджетный продукт от ASRock, в котором разработчики (пускай и не очень удачно) попытались реализовать оригинальную идею, позволяющую продлить жизнь системной платы. Продукт привлекает внимание своими небольшими размерами, набором интегрированной графики Mirage2, и оригинальной технологией апгрейда.

Разумеется, дизайн модели заслуживает нашей награды «Original Design».

Справочная информация





9 марта 2005 Г.
