Системная плата Albatron K8Ultra-U Pro

на базе чипсета ULi M1689 для платформы AMD Socket 754


Не так давно подразделение компании Acer ALi (Acer Labs Inc), преобразованное в самостоятельную компанию по производству наборов системной логики ULi, презентовало новое одночиповое решение чипсет ULi M1689 для платформы AMD Athlon 64. До настоящего времени ни один производитель системных плат (кроме, разве что, компании ASRock, которая осенью прошлого года заявила о намерении выпустить плату на базе этого чипа) не осмелился взять новый продукт на вооружение. Первыми стали разработчики из компании Albatron Technology.

Новая плата от Albatron под названием K8Ultra-U Pro, реализованная на чипсете ULi M1689, и, оснащённая процессорным разъёмом Socket 754 для 32-битных Sempron и 64-битных Athlon 64, не несёт на себе большой функциональной нагрузки, но в то же время позволяет собрать производительную и недорогую систему. Немного смущает отсутствие шины PCI Express и уже не новый Socket 754, но, опять же, всё это компенсируется дешевизной продукта.

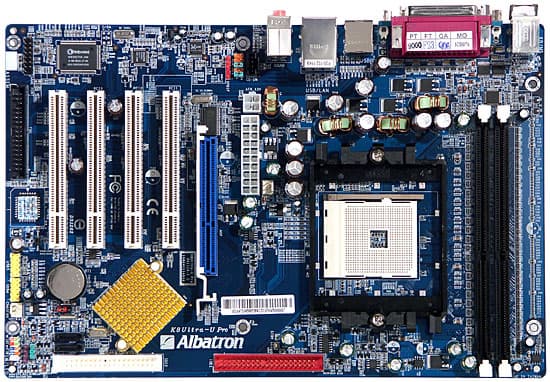

Необычная разводка платы (процессорный сокет и разъёмы для модулей памяти развёрнуты на 90°) положительно влияет на удобство сборки системы, хотя при установке платы в корпус, доступ к перемычкам несколько затруднён. В четырёхканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1500 мкФ.

У K8Ultra-U Pro есть сестра-близняшка K8Ultra-U. Единственным их отличием является то, что модель Pro оснащена встроенным сетевым контроллером Realtek RTL8201CL 10/100 Mbit/s (Ethernet Lan).

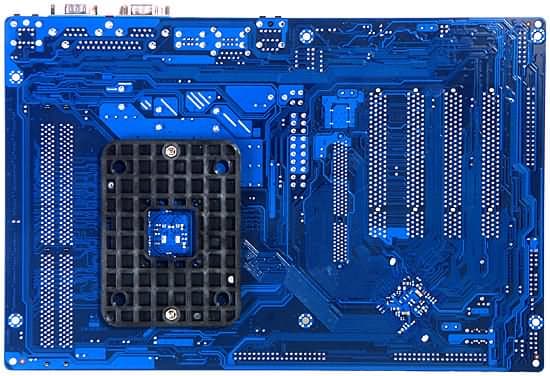

Выполнены материнские платы K8Ultra-U и K8Ultra-U Pro в форм-факторе ATX с размерами 193 х 293 мм (крепление к корпусу шестью винтами). Обе платы поддерживают ОС Windows XP 64-bit Edition, (официальный выход которой ожидается только в середине этого года): в комплект поставки уже входят все необходимые драйверы. Радует наличие механического усиления платы с обратной стороны в районе процессорного сокета: для low-end продуктов это не очень характерно, между тем, масса современных кулеров и усилие, развиваемое их прижимным механизмом, становятся день ото дня все больше и больше... Для осуществления системного мониторинга используются возможности микросхемы Winbord Smart W83627HF. Контролируются:

  • Напряжение процессора, +3,3 В, + 5 В, +12 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора и платы;

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 754, AMD Sepron / Athlon 64);
  • 2 разъёма под DDR SDRAM DIMM (до 2 ГБ DDR 266/333/400);
  • Слот AGP 3.0 с защёлкой;
  • 4 слота PCI (PCI 2.2);
  • Разъёмы питания: стандартный 20-контактный ATX и 4-контактный для 12 В;
  • Разъём FDD;
  • 2 разъёма IDE (Parallel ATA 133) для подключения жёстких дисков и приводов;
  • 2 разъёма SATA (Serial ATA) c возможностью объединения в RAID-массив 1,0;
  • 2 разъёма для подключения планок с дополнительными портами USB (2.0/1.1);
  • Разъём для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъём для подключения планки с дополнительными звуковыми выходами;
  • Разъём для подключения Game-порта;
  • 2 разъёма для подключения вентиляторов (оба с возможностью контроля количества оборотов);

Задняя панель платы (слева направо, по блокам)

  • Разъёмы PS/2 для мышки и клавиатуры;
  • 1 LPT и 2 COM-порта;
  • 2 порта USB;
  • 2 порта USB и RJ-45 (Fast Ethernet);
  • 3 аудиоразъёма (Line-in/Line-out(Speaker Out)/MIC);

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на 4 языках;
  • Кабели: 1 SATA, 1 SATA с переходником питания, 2 ATA 66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель;
  • CD с программами.

Особенности

  • K8Ultra-U (Pro) поддерживает возможности необходимые для разгона: в BIOS можно устанавливать частоту тактировании процессора (от 200 до 333 МГц), регулировать напряжения AGP (от 1,5 до 1,7 В), DDR (2,27 В; 2,8 В; 2,85 В;) и CPU (повышение на 5%, 10% или 15%);
  • Watch Dog Timer: автоматическое восстанавление старых настроек BIOS если плата не смогла запуститься с новыми;
  • Over Temperature Protection: защита процессора от перегрева.

Интегрированные контроллеры

  • Шестиканальный звуковой на базе AC'97–кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1 и разъёмом для подключения фронтальных аудиовходов/выходов;
  • Сетевой на базе чипа Realtek RTL8201CL, с поддержкой режимов 10/100 Мбит/с (Fast Ethernet);

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.28, -0.30Хорошо
Уровень шума, дБ (А): -82.1Хорошо
Динамический диапазон, дБ (А): 81.7Хорошо
Гармонические искажения, %: 0.046Хорошо
Интермодуляционные искажения, %: 0.076Хорошо
Взаимопроникновение каналов, дБ: -82.5Очень хорошо
Интермодуляции на 10 кГц, %: 0.192Средне

Общая оценка: Хорошо (подробнее).

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с устройств USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, на основе AwardBIOS от Phoenix Настройки таймингов памяти
Выбор частоты работы памяти DDR266/333/400
Регулировка напряжения шины AGP 1,5 B ~ 1,7 B
Настройка работы шины PCI Auto, 33,0, 37,7, 44,0;
Настройка работы шины AGP +
Возможность изменения делителя частоты для шин PCI/ и AGP
Ручное распределение прерываний по слотам
Изменение частоты FSB 200-333 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора
Изменение напряжения ядра процессора 0,825 - 1,550 В с шагом 0,025 В
Регулировка напряжения питания процессора С индексом 5%, 10%, 15%
Изменение напряжения памяти DDR = 2,75В; 2,8В; 2,85 В
Изменение напряжения чипсета Auto, 1,5 и 1,6 В
Изменение частоты работы шины HT 200, 400, 600, 800, 1000 МГц

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • CPU: Athlon 64 3400+ (Socket 754)
  • RAM: Corsair CMX512-3200XL x 2 (DDR400, 2-2-2-5)
  • HDD: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Graphics: ATI Radeon 9800 Pro, 256 MB DDR
  • OS: Windows XP SP2
Тест Albatron K8Ultra-U Pro ASRock K8Upgrade-760GX
(SiS 760GX)
ASRock K8Combo-Z
(ULi M1689)
Архивирование в 7-Zip 8:17 8:36 9:35
RMMA, чтение, МБ/с 2910 2420 2335
RMMA, запись, МБ/с 1382 1094 1050
Кодирование DivX 4:12 4:20 4:36
Скрипт для Photoshop CS 36:06:00 37:18:00 39:14:00
UT 2004 (800x600x32) 61 58 52

Субъективные впечатления

От плат данной ценовой категории сложно ожидать выдающихся результатов, но это вполне оправдывается средствами, затраченными на их покупку. По результатам тестирования Albatron K8Ultra-U Pro занимает лидирующее положение среди трех плат для Socket 754, рассмотренных нами в рамках новой методики тестирования. Хотя, конечно, ее преимущество по сравнению с другими не настолько велико, чтобы сыграть решающую роль при выборе.

В процессе тестирования некоторые накладки, увы, были замечены:

  1. Весьма странно работала плата с внешним SATA-контроллером на базе чипа Silicon Image Sil3112ACT114: иногда система после начала загрузки «намертво висла», а один раз на подключенном к контроллеру винчестере каким-то чудесным образом исчезли все разделы. Будем надеяться, что это недостатки текущей версии BIOS (скорее всего, так оно и есть). Со встроенным в чипсет SATA-контроллером, к счастью, таких проблем не возникало.
  2. Зато с чипсетным SATA возникали другие проблемы. Точнее даже не с ним, а с его драйверами. Устанавливаемая в комплекте штатных драйверов чипсета утилита ALi для работы с RAID-массивами (после установки драйверов SATA, она запускается автоматически при старте системы, сворачиваясь в трей) время от времени начинала назойливо сообщать, что обнаружила подключение SATA-винчестера к контроллеру. Это, конечно, правда: действительно, винчестер был подключен, как же мы иначе тесты бы проводили? Однако, согласитесь, когда просто «на ровном месте» данную чрезвычайно полезную информацию вам радостно сообщают каждые 2-3 минуты (и при этом просят нажать клавишу «OK») это несколько раздражает...
