Системная плата ASRock K8 Combo-Z на базе чипсета ULi M1689

для платформ AMD Socket 754/939

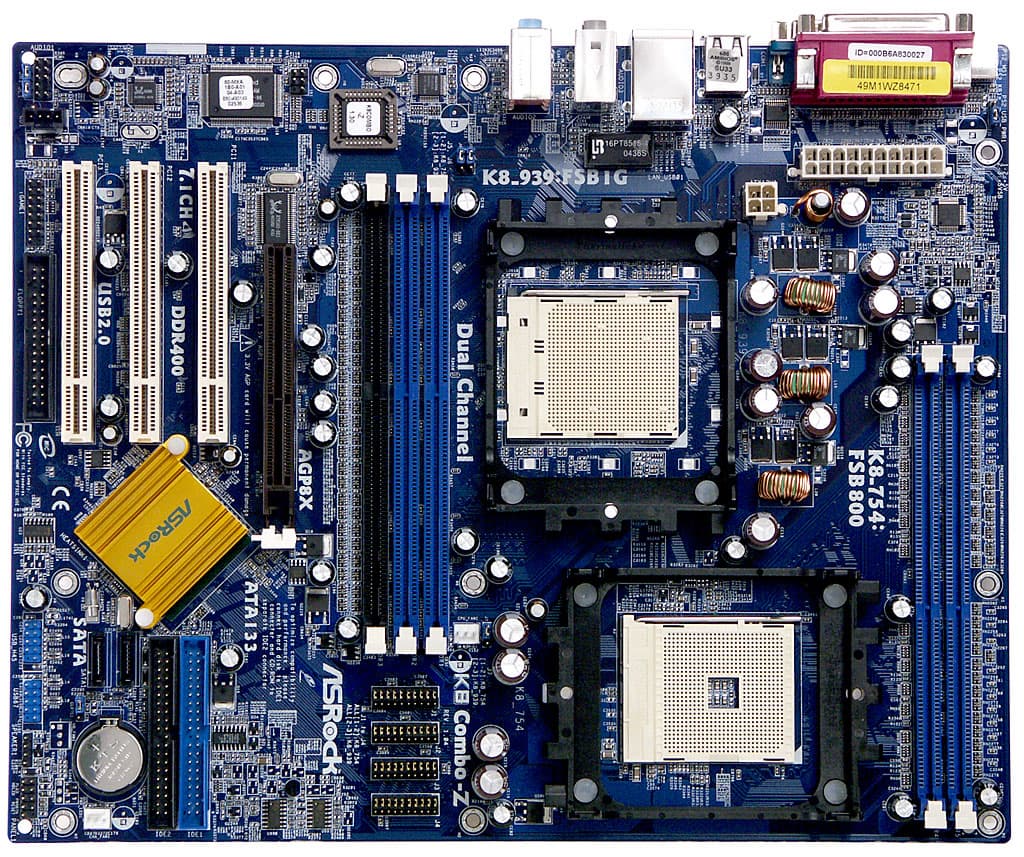

Компания ASRock продолжает развивать концепцию плат с двумя процессорными гнёздами. Очередной платой из серии Combo стала ASRock K8 Combo-Z. Эта модель сочетает на одном куске текстолита сразу два сокета (Socket 754 и Socket 939). Возникает вопрос: «А можно ли собрать на основе этого продукта двухпроцессорную систему?» Ответ очевиден из инструкции к плате: нельзя, так как переключение между двумя процессорами осуществляется с помощью перемычек и, когда один сокет работоспособен другой, соответственно, отключён.

K8 Combo-Z относится к классу бюджетных устройств, как следствие, она не может похвастаться «джентльменским набором» функций плат высшей ценовой категории. Но, все же, некоторые моменты приятно удивляют. Например, поддержка аудиосистем 7.1, с помощью интегрированного восьмиканального звукового контроллера на базе AC'97-кодека Realtek ALC850.



Два сокета, к сожалению, не означают двухпроцессорность.

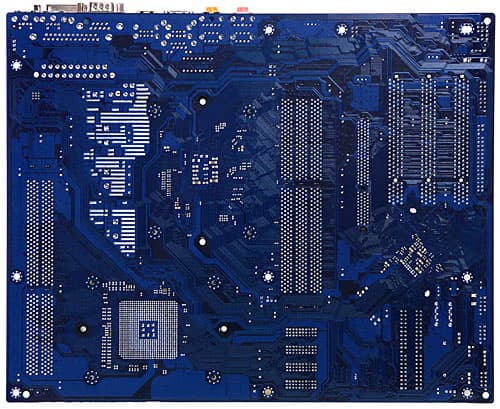

Разводка платы не совсем удачна. Не смотря на то, что габариты этой модели довольно внушительны (305x245, полноразмерный ATX, крепление к корпусу девятью винтами), за счёт специфического дизайна, получается, что слоты PCI и AGP очень близко расположены к разъемам IDE. Этот факт доставляет совершенно определённые неудобства, когда в системе установлены длинные PCI или AGP карты. В трёхканальном импульсном стабилизаторе напряжения процессора, находящемся рядом с 939-м сокетом, использованы 4 конденсатора по 3300 мкФ и 4 по 1500 мкФ, а в находящемся рядом с 754-м сокетом 4 конденсатора по 3300 мкФ и несколько менее ёмких.

Эта материнская плата выполнена на новом одночиповом наборе логики от ULi M1689. K8 Combo-Z вторая модель на рынке оснащённая этим чипом (первой была Albatron K8Ultra-U Pro). Как и в случае с Albatron, недорогое решение от ULi положительно влияет на общую цену продукта. Также Combo-Z поддерживает функцию безопасного разгона (Hybrid Booster), что должно порадовать любителей оверклокинга.

Системный мониторинг (Winbond W83697HF)

  • Напряжение процессора, +3,3 В, + 5 В, +12 В;
  • Частота вращения двух вентиляторов;
  • Температура процессора и платы;
  • Поддерживается автоматическое выключение при перегреве.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорные сокеты (Socket 754, Socket 939);
  • 2 разъёма под DDR SDRAM DIMM (DDR 266/333/400 до 2 ГБ) для Socket 754;
  • 3 разъёма под DDR SDRAM DIMM (DDR 266/333/400 до 2 ГБ) для Socket 939;
  • Слот AGP 1,5 В (с защёлкой);
  • 2 слота PCI (2.2);
  • Разъёмы питания: стандартный ATX и 4-контактый для 12 В;
  • Разъём FDD;
  • 2 разъёма IDE (Parallel ATA 133, до четырех устройств);
  • 2 разъёма SATA (Serial ATA) c возможностью объединения в RAID 1/0/JBOD;
  • 2 Разъёма для подключения дополнительной планки с двумя портами USB (2.0);
  • Разъём для подключения Game-порта;
  • Разъём для подключения выхода звукового сигнала с CD/DVD–привода;
  • 2 разъёма для подключения вентиляторов (оба с возможностью регулировки количества оборотов);

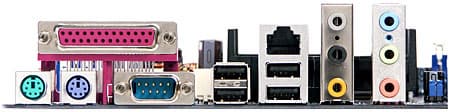

Задняя панель платы (слева направо, по блокам)

  • Разъёмы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT (ECP/EPP) и 1 COM – порт;
  • 2 порта USB (2.0);
  • 2 порта USB (2.0) и RJ-45 (Fast Ethernet);
  • 3 аудиоразъёма (Central/Sub, Rear, Side);
  • 3 аудиоразъёма (Line-in/Line-out(Speaker Out)/MIC);

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на семи языках, плакат с краткой инструкцией по установке SATA HDD;
  • Кабели: 1 SATA, 1 SATA с переходником питания, 2 ATA 66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель ASRock 8CH I/O Shield;
  • CD с программами;

Особенности

  • ASRock U-COP защита процессора от перегрева;
  • Boot Failure Guard (B.F.G.) восстановление рабочих параметров при неудачном разгоне;
  • Поддержка технологи Cool’n’Quiet от AMD.

Интегрированные контроллеры

  • Восьмиканальный звуковой на базе AC'97–кодека Realtek ALC850, с возможностью подключения аудиосистем 7.1 и разъёмом для подключения фронтальных аудиовходов/выходов;
  • Сетевой на базе возможностей чипа Realtek RTL8201, с поддержкой режимов 10/100 Мбит/с (Fast Ethernet);

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.18, -1.12Средне
Уровень шума, дБ (А): -78.0Средне
Динамический диапазон, дБ (А): 76.0Средне
Гармонические искажения, %: 0.038Хорошо
Интермодуляционные искажения, %: 0.086Хорошо
Взаимопроникновение каналов, дБ: -76.1Очень хорошо
Интермодуляции на 10 кГц, %: 0.138Средне

Общая оценка: Хорошо (подробнее).

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с устройств USB
Набор перемычек для переключения Socket 754 и Socket 939
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, на основе AMI Legal BIOS Настройки таймингов памяти
Выбор частоты работы памяти DDR 266/333/400
Регулировка напряжения шины AGP
Настройка работы шины PCI
+
Настройка работы шины AGP
+
Возможность изменения делителя частоты для шин PCI и AGP
Ручное распределение прерываний по слотам
+
Изменение частоты FSB 200-300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора x4-x11
Изменение напряжения ядра процессора 0,825-1,550 В с шагом 0,025 В
Регулировка напряжения питания процессора 5%, 10%, 15%
Изменение напряжения памяти
Изменение напряжения чипсета Auto, 1,5 и 1,6 В
Изменение частоты работы шины HT 200/400/600/800/1000 МГц

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • CPU: Athlon 64 3400+ (Socket 754)
  • RAM: Corsair CMX512-3200XL x 2 (DDR400, 2-2-2-5)
  • HDD: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Graphics: ATI Radeon 9800 Pro, 256 MB DDR
  • OS: Windows XP SP2
Тест
ASRock K8Combo-Z
Архивирование в 7-Zip
8:17
8:36
9:35
RMMA, чтение, МБ/с
2910
2420
2335
RMMA, запись, МБ/с
1382
1094
1050
Кодирование DivX
4:12
4:20
4:36
Скрипт для Photoshop CS
36:06:00
37:18:00
39:14:00
UT 2004 (800x600x32)
61
58
52

Субъективные впечатления

От плат данной ценовой категории, сложно ожидать каких-то выдающихся результатов, но это вполне оправдывается средствами, затраченными на их покупку. По результатам тестирования ASRock K8 Combo-Z занимает третье место среди уже рассмотренных нами ранее материнских плат, оснащённых 754 сокетом. Хотя, конечно, преимущество Albatron Ultra-U Pro и ASRock K8Upgrade-760GX не так уж велико, чтобы сыграть решающую роль при выборе. Тем более что если заглянуть в будущее, ASRock K8 Combo-Z имеет больший потенциал дальнейшего использования по сравнению с Albatron, за счёт второго процессорного гнезда (Socket 939). И совершенно очевидно, что реализация второго сокета у K8 Combo-Z намного удачнее, чем у K8 Upgrade. ASRock K8 Combo-Z разрабатывалась для тех, кто сегодня купит недорогой AMD Sempron или Athlon 64 2800+, 3000+ (под Socket 754), а потом, через годик, перейдёт на более мощные Athlon 64 3800+ или FX-53 (под Socket 939). Это вполне удачное решение с точки зрения цены и качества, так как в данный момент K8 Combo-Z одна из самых дешёвых плат под процессоры формата Socket 939, кроме того, эта модель избавляет от проблем, связанных с апгрейдом процессора и переходом на новый процессорный разъём. Хотя, конечно, насколько востребованными окажутся такие универсальные платы, покажет время.

Впрочем, даже независимо от судьбы K8 Upgrade и K8 Combo, не может не радовать хотя бы то, что такие продукты выпускают. Это свидетельствует о том, что еще не все инженеры R&D-отделов производителей системных плат работают в режиме «конвейерного проектирования», иногда кое-кто делает что-то и «для души». Как получается это уже второй вопрос, но то, что такие продукты появляются, уже само по себе приятно.

Разумеется, дизайн обеих моделей заслуживает нашей награды «Original Design».
