ASRock 890GX Extreme3 — системная плата на базе чипсета AMD 890GX (Socket AM3)


Мы рассмотрели уже практически все платы на чипсете AMD 890GX от производителей, чья продукция представлена на российском рынке. Осталось пропустить через тестовый стенд плату от ASRock. Занятие обещает быть не скучным, поскольку инженеры этой компании всегда стараются найти какие-то оригинальные способы заинтересовать тестеров и потенциальных покупателей, причем, как правило, речь идет о практически полезных опциях.

Особенности платы

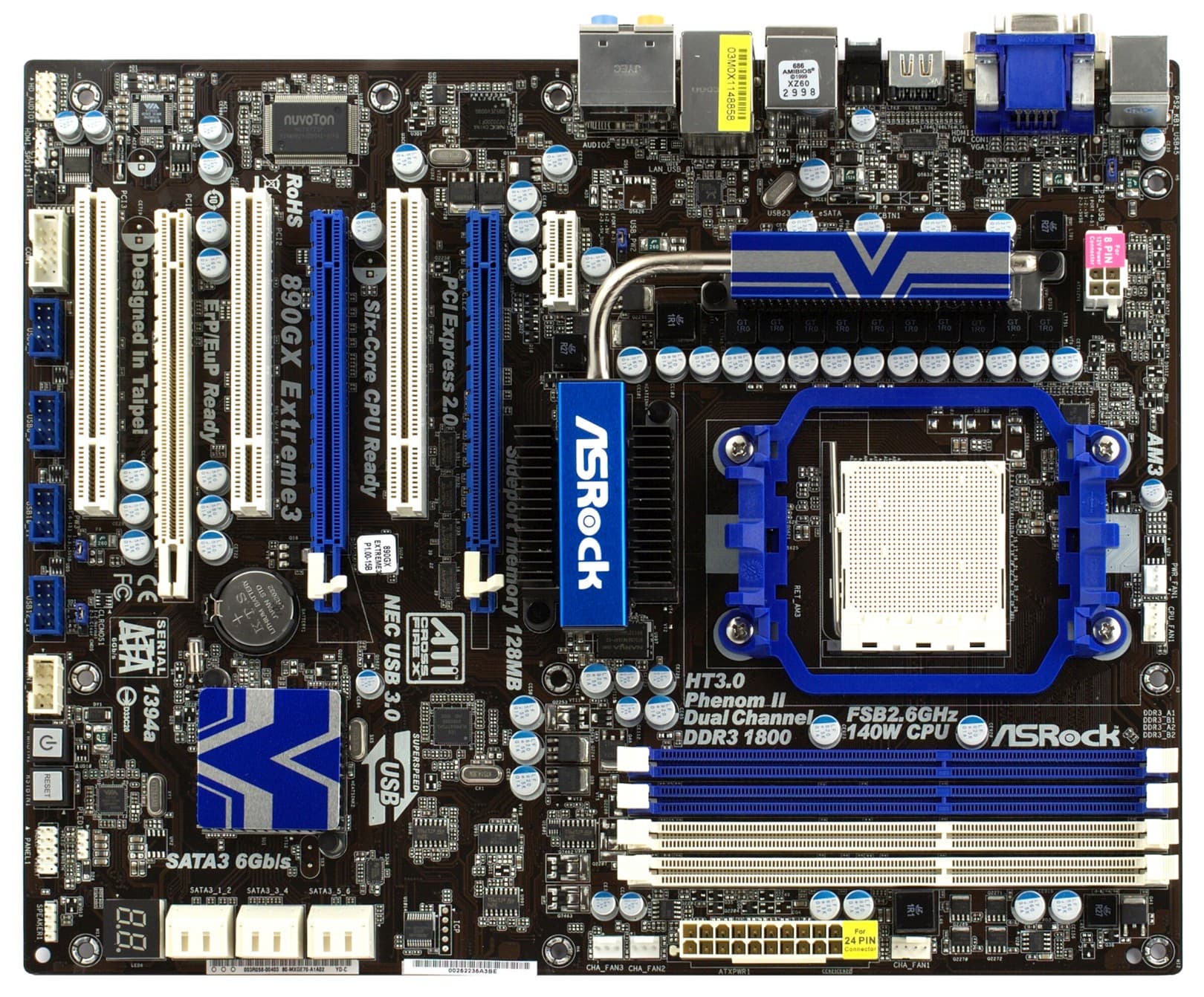

Поскольку чипсеты AMD традиционно содержат достаточное количество линий PCI Express, чтобы при желании организовать помимо штатного числа графических портов еще один с усеченным количеством линий, и при этом останутся еще линии для прочих нужд, компания ASRock считает своим долгом этим воспользоваться. Соответственно, данная плата располагает двумя графическими портами, автоматически переключающимися в режим x8+x8 при установке двух видеокарт, и имеет третий порт, к которому постоянно подведены 4 линии. Любопытно, что при этом даже в третий порт можно свободно установить видеокарту с громоздкой системой охлаждения, не лишаясь доступа к каким-либо периферийным портам. Единственную видеокарту надлежит ставить в первый слот, поскольку только он физически располагает необходимым количеством контактов для коммутации 16 линий PCI Express. В остальном плата укомплектована без каких-либо изысков: реализована функциональность чипсета с добавкой в виде USB 3.0 и FireWire контроллеров, что является типичным для большинства ранее рассмотренных нами плат на этом чипсете. Разработчики решили не устанавливать IDE-порт, что для определенной части пользователей, не желающих выбрасывать еще работоспособные оптические приводы и жесткие диски, будет отрицательным фактором.

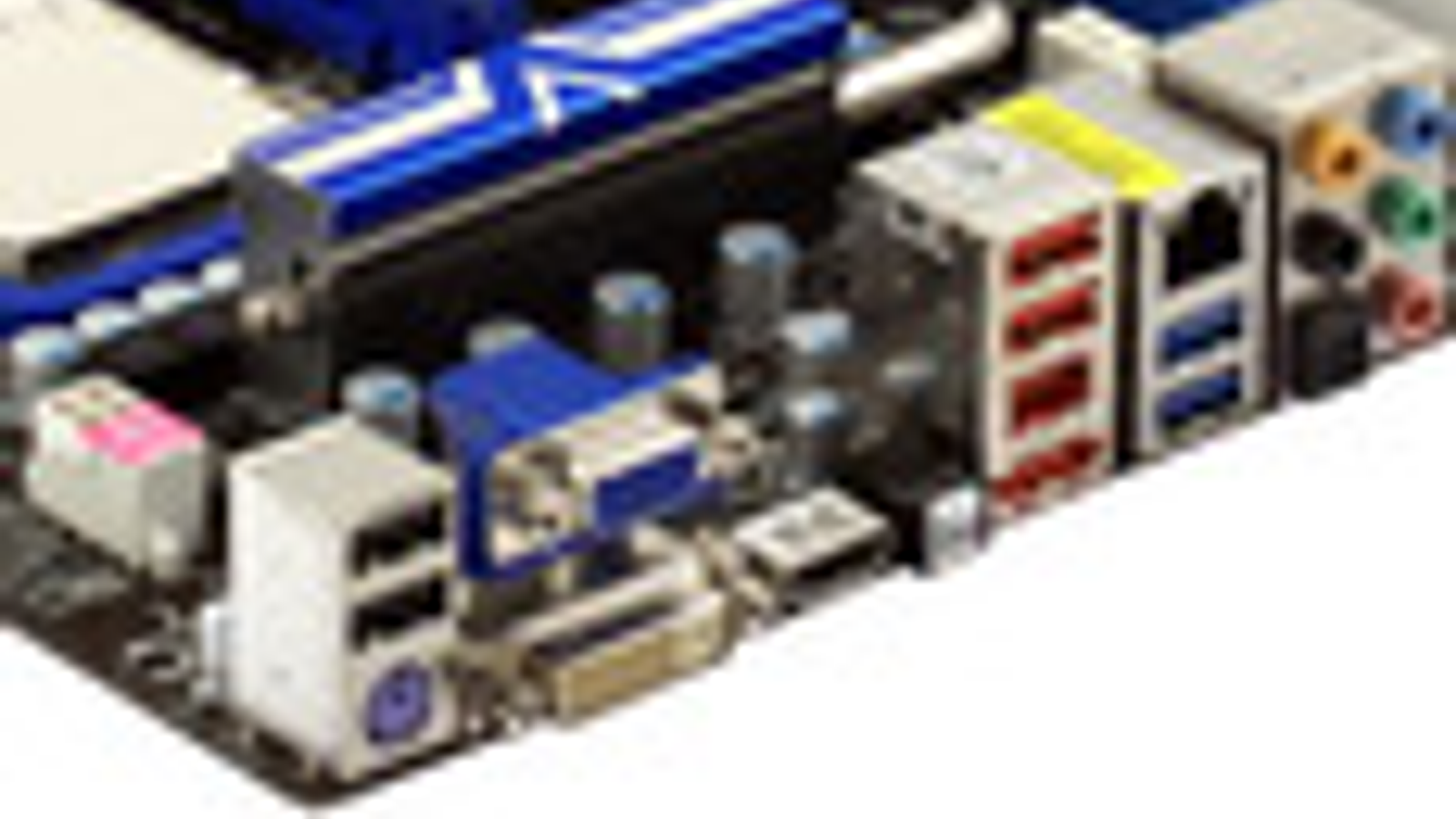

по ссылке — вид платы в 3/4 со стороны задней панели

Из оригинальных деталей: кнопка для сброса содержимого CMOS. А по поводу происхождения порта eSATA 2.0 на задней панели между автором статьи и специалистами компании ASRock произошла переписка, в результате которой удалось выяснить, что он выделяется из числа чипсетных, то есть заменяет собой один из внутренних портов (ведь на плате выведены все шесть, а типичный в таких случаях дополнительный контроллер SATA 2.0 отсутствует). Но почему тогда этот порт заявлен как соответствующий версии 2.0, а не 3.0? Оказалось, что при разводке возникли ограничения из-за длины линии, соединяющей этот порт с южным мостом чипсета, и пришлось формально заявить поддержку младшего стандарта. Во всяком случае — таков был ответ специалистов. Впрочем, разработчики позаботились и о тех, кому мало пропускной способности eSATA 2.0, и приложили к плате дополнительную планку для вывода порта eSATA 3.0 за счет еще одного из внутренних портов уже самостоятельно пользователем.

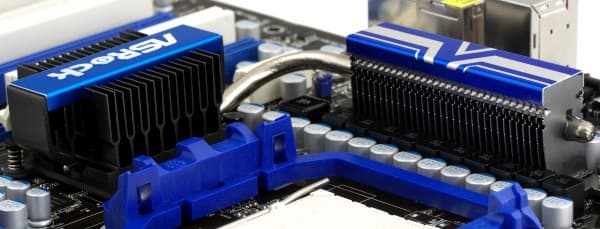

Практичность системы охлаждения нарушают только крышки в виде фирменных и прочих табличек. Моду на такое украшательство ввела компания Gigabyte, а сейчас подхватили и практически все остальные, и это едва ли способствует повышению эффективности теплотдачи самих радиаторов. Особенно нелепо смотрится такая крышка на низкопрофильном радиаторе южного моста, которую уж точно нельзя назвать дефлектором, поскольку вероятность того, что рядом окажется вентилятор, протягивающий воздух через такой радиатор, крайне мала. И ладно бы она скрывала упрощенный радиатор, имеющий ребра только по краям, что встречается у совсем дешевых плат, но нет, в данном случае сам по себе радиатор полноценный. Разумеется, все это псевдохудожественное творчество стало возможно потому, что сами микросхемы чипсета греются весьма умеренно, а при необходимости без сбоев могут выдержать и заведомо более высокие температуры, чем могут создасться даже в неблагоприятных условиях эксплуатации. Но если компания ASRock стремится сохранить имидж производителя плат для оверклокеров и вообще «технарей», то лучше обходиться без подобных изысков.

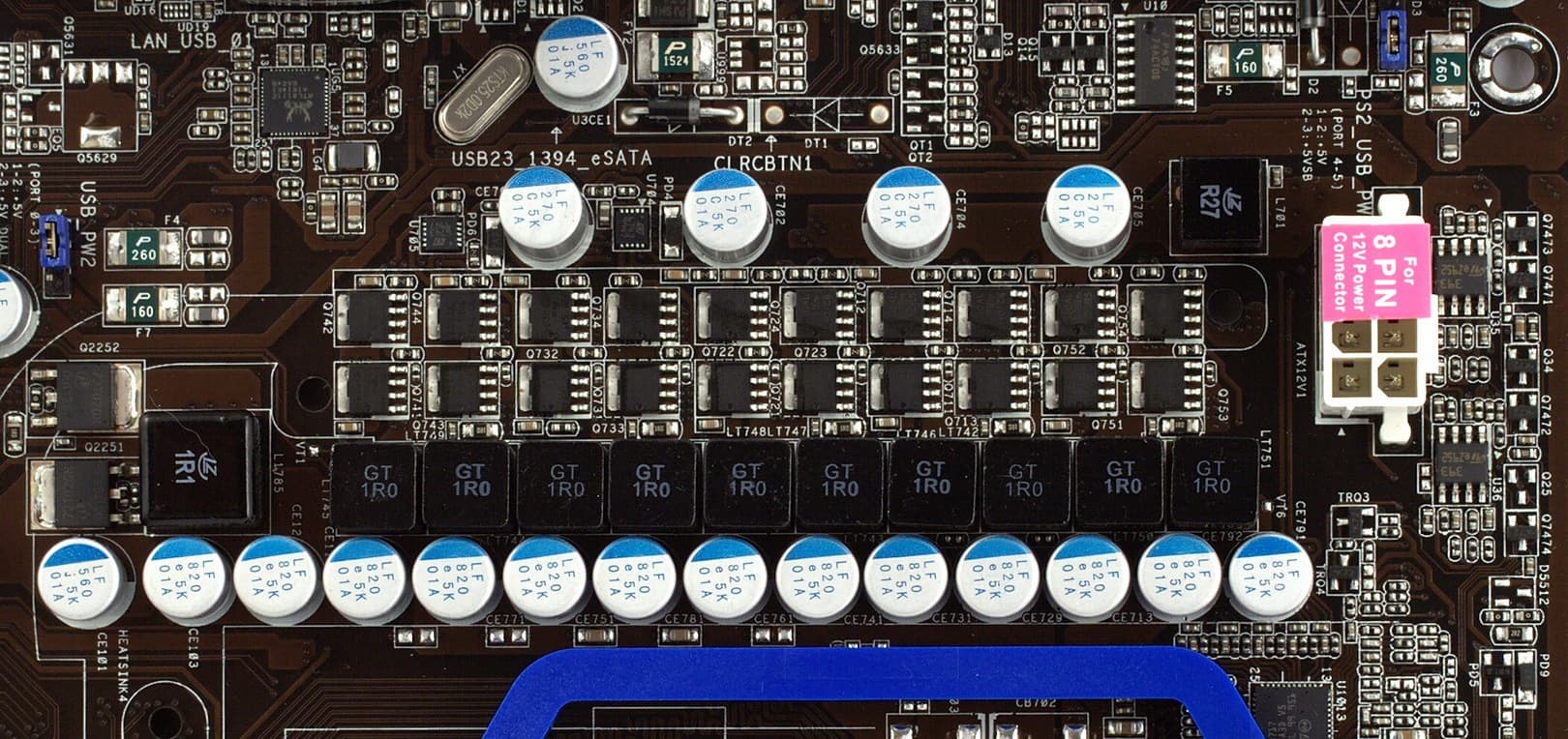

Стабилизатор напряжения питания процессора: 10-канальный, во всех каналах установлено по 2 полевых транзистора, установлены 11 конденсаторов по 820 мкФ и 4 — по 270 мкФ, все конденсаторы на плате твердотельные. Заявлена поддержка процессоров с TDP до 140 Вт включительно.

В качестве видеобуфера для графического ядра установлена микросхема Nanya NT5CB64M16AP-CG 128 МБ DDR3-1333).

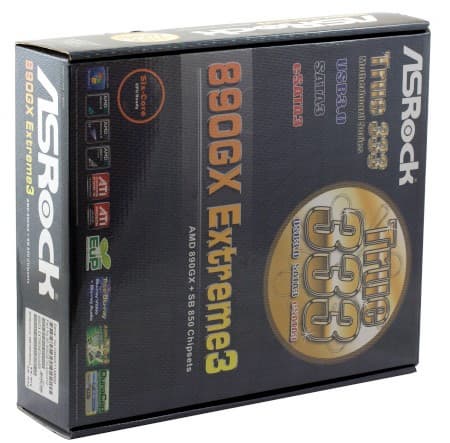

Красивая упаковка с голографическим покрытием и очень неплохая, по современным меркам, комплектация: четыре шлейфа SATA с металлическими защелками и один переходник питания, а также планка для вывода одного из внутренних SATA 3.0 портов в виде eSATA 3.0. Из утилит собственной разработки ASRock предлагает OCTuner, которая менее функциональна по сравнению с AMD OverDrive, и IES для управления режимами энергосбережения, новинкой здесь является утилита OC DNA, которая предоставляет возможность сохранения профиля настроек BIOS из-под Windows, так что этот профиль может быть перенесен на другой компьютер, разумеется, с точно такой же платой. Наверное, такая возможность будет полезной в первую очередь на форумах, где обсуждаются платы, для обмена опытом между их владельцами. Из сторонних утилит прилагается Norton Internet Security. Толстая книжка-руководство пользователя включает в себя разделы на разных языках, включая русский. Кроме того, имеется два иллюстрированных плаката по настройке режима Instant Boot (о назначении которого мы уже рассказывали), а также о настройке режимов энергосбережения в IES. И также в обоих случаях есть раздел и на русском.

Функциональность

Плата основана на чипсете AMD 890GX (северный мост AMD 890GX и южный SB850), о возможностях которого вы можете узнать из обзорной статьи по ссылке.

В качестве оперативной памяти может быть установлено до 16 ГБ DDR3-800/1066/1333/1600. Для подключения накопителей установлено 6 внутренних портов SATA/300, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек VIA VT2020), на заднюю панель выведен оптический S/PDIF Out;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6315N, интерфейс PCI-Ex1) c поддержкой двух портов IEEE1394a, один из которых выведен на заднюю панель;
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (NuvoTon NCT6771F), поддерживается режим автоматического управления частотой вращения процессорного кулера. Микросхема не является чем-то ранее неизвестным, это Winbond W83677HG, просто название компании и маркировка поменялись. Тем не менее имеются некоторые проблемы с поддержкой современных плат ASRock программами типа SpeedFan, Everest и прочими сторонними утилитами для мониторинга и управления вентиляторами. Связаны они с использованием нестандартных множителей для вентиляторов и обычно решаются с выпуском обновленных версий самих утилит. Но при использовании штатных средств BIOS все работает корректно, предусмотрена возможность задать целевой порог температуры, которая будет автоматически поддерживаться (45-65°C), а также «целевую скорость» в виде значения от 1 до 9 (чем выше значение, тем более высокой будет минимальная частота вращения), максимальная частота не ограничивается во избежание перегрева и зависит от теплоотдачи. Регулировка работает только для 4-контактных вентиляторов. Также есть возможность ограничить скорость вращения системных вентиляторов, причем для каждого из трех имеется своя регулировка (аналогично как для процессорного вентилятора задается уровень от 1 до 9).

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.13 Отлично
Уровень шума, дБ (А): -89.7 Хорошо
Динамический диапазон, дБ (А): 89.9 Хорошо
Гармонические искажения, %: 0.0056 Очень хорошо
Гармонические искажения + шум, дБ (А): -80.0 Средне
Интермодуляционные искажения + шум, %: 0.011 Очень хорошо
Взаимопроникновение каналов, дБ: -91.2 Отлично
Интермодуляции на 10 кГц, %: 0.011 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Аудиокодек от VIA обеспечивает практически аналогичное качество как и Realtek ALC892, вернее формально можно отыскать плату на ALC892, которая продемонстрирует чуть более высокие показатели в объективных тестах, но почувствовать эту разницу на слух едва ли удастся.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 150—500 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров + через BIOS
Напряжение процессора +

0,6000—1,7500 В (CPU)
0,6000—1,7500 В (CPU NB)
2,56—2,70 В (CPU VDDA)

Напряжение памяти + 0,987—1,995 В
Частота графического ядра + 350—2000 МГц
Напряжение графического ядра + 1,108—1,794 В
Частота видеобуфера + DDR3-533—DDR3-1700 МГц
Напряжение видеобуфера + 1,5—1,8 В
Напряжение HT-шины + 1,20—1,82 В
Напряжение южного моста + 1,10—1,40 В

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1.8 от 28/4/2010.

Практически идеальная группировка параметров, в том же разделе, где сосредоточены оверклокерские параметры, серым цветом подсвечиваются результирующие частоты, которые будут установлены для выбранного сочетания опорных частот и множителей. Есть возможность загрузить автоматически предустановленные параметры для разгона, исходя из желаемой частоты ядер. Причем, надо отметить, что предустановки выглядят осмысленными, в частности, для процессора с разблокированным множителем опорная частота не меняется, разгон проводится за счет множителя. Для стандартного процессора автоматически корректируются множители для шин и памяти. Лишь напряжение повышается с небольшим запасом, но это естественно, поскольку автоматика не может учитывать особенности каждого процессора и ориентируется на среднестатистические характеристики.

Аналогичные предустановки есть и для разгона графического ядра, причем в сочетании с подъемом напряжения графического ядра, эта забава не столь безобидна и требует от пользователя контроля температуры чипсета и, возможно, каких-то дополнительных мер, если окажется, что охлаждение недостаточно эффективно. Очень удобно, что все эти предустановки лишь загружаются в соответствующие пункты меню и доступны для просмотра и коррекции пользователем, так что вполне возможно, что ими захотят воспользоваться как начинающие, так и опытные пользователи, в качестве отправной точки.

Наконец, есть в распоряжении пользователя и функция динамического разгона. Достаточно выбрать лишь величину (4-20%), на которую будет подниматься опорная частота при максимальной нагрузке на процессор (в остальное время она будет оставаться стандартной). Функция, действительно, работает исправно и логично сочетается с Cool'n'Quiet, так что должна понравиться тем, кто одновременно озабочен экономией и высокой производительностью.

Ситуация с автоматической загрузкой параметров по умолчанию при переразгоне улучшилась по сравнению с платами от ASRock, которые мы тестировали ранее, но все еще не идеальна. Помогает выключение и включение питания, тогда как даже несколько последовательных аппаратных перезапусков недостаточно, система не просыпается (кстати, количество перезапусков можно задавать в явном виде в BIOS, но это мало на что влияет). К счастью, есть возможность сохранения до 3 пользовательских профилей, так что и аппаратный сброс содержимого CMOS не страшен.

  Phenom II X4 965 (3,4 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3900 3705
Опорная частота (множитель), МГц 200 (x18,5) 285 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,49/1,35 1,48/1,30
Частота (множитель) CPU NB, МГц 2600 (x13) 2280 (x9)
Частота (множитель) шины HT, МГц 2000 (x10) 1995 (x7)
Частота памяти, МГц DDR3-1333 DDR3-1140
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Пусть не рекордный, но весьма достойный результат, хотя от ASRock обычно ждешь положительных сюрпризов в этой области, тем более учитывая основательную систему питания на этот раз. Не очень понравилось, что реальное напряжение ядра и памяти выставляется выше, нежели заданное пользователем, поэтому не ленитесь заглядывать в мониторинг, возможно придется корректировать, чтобы не подвергать компоненты излишнему риску.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы ECS A890GXM-A, на аналогичном чипсете.

дискретная графика (Radeon HD4850) ASRock 890GX Extreme3 ECS A890GXM-A
Архивирование в 7-Zip, мин:сек 2:23 2:20
Архивирование в WinRAR, мин:сек 1:17 1:15
HDPlay (DXVA OFF/ON), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 60 55
World in Conflict (Very High@1680x1050), fps 29 30


интегрированная графика ASRock 890GX Extreme3 ECS A890GXM-A
Архивирование в 7-Zip, мин:сек 2:21 2:19
Архивирование в WinRAR, мин:сек 1:17 1:17
HDPlay (DXVA OFF/ON), CPU load 30%/3% 29%/3%
Crysis (Low@1024x768), fps 36 36
World in Conflict (Low@1680x1050), fps 32 32
FarCry 2 (Low@1280x720), fps 35 34

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 ASRock 890GX Extreme3 ECS A890GXM-A
Редактирование текста, Вт (Cool’n’Quiet ON) 88 71
Редактирование текста, Вт (Cool’n’Quiet OFF) 96 95
Игра FarCry 2, Вт 153-201 148-184


Phenom II X4 810 + чипсетная графика ASRock 890GX Extreme3 ECS A890GXM-A
Редактирование текста, Вт (Cool’n’Quiet ON) 13 13
Редактирование текста, Вт (Cool’n’Quiet OFF) 37 28
Игра FarCry 2, Вт 64-81 64-84

В режиме с дискретной видеокартой, плата ASRock отличилась несколько большим аппетитом, а при задействовании интегрированной графики разница наблюдается лишь в режиме с выключенным Cool’n’Quiet. Однако на практике уже крайне редко имеет смысл отключать этот режим, во всяком случае, если пользователь вообще интересуется уровнем энергопотребления. И мы, скорее всего, откажемся от тестов в этом режиме, заменив его на дополнительный тест при иной разновидности нагрузки.

Выводы

Перед нами несомненно достойный представитель весеннего урожая плат на чипсете AMD 890GX, располагающий всеми необходимыми характеристиками для сборки универсальной конфигурации. Причем даже трудно выделить какую-то наиболее вероятную категорию пользователей, которая могла бы в особенности заинтересоваться этой платой, особенно учитывая ее достаточно привлекательную цену. Из оригинального можно отметить eSATA 3.0, реализуемый за счет внешней планки, в сочетании со штатно установленным eSATA 2.0, а также развитые функции полуавтоматического разгона.  А из формальных недостатков: отсутствие PATA-порта, хотя он и поддерживается штатно чипсетом и следовательно не особо удорожает плату своим присутствием.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя
