ASRock 890GM Pro3 — системная плата на чипсете AMD 890GX в формате microATX


До сих пор компактные платы на чипсетах с топовой интегрированной графикой, богатым оснащением и даже некоторой претензией на удовлетворение запросов оверклокеров поступали в нашу лабораторию под логотипом компании MSI. Самый недавний пример — это как раз плата на чипсете AMD 890GX под названием MSI 890GXM-G65. Однако ниша эта, хоть и не столь велика, но все равно остается явно не заполненной, поэтому будет интересно посмотреть: что в аналогичном классе предложат конкуренты. И сегодня у нас на рассмотрении продукт от компании ASRock, имеющий все вышеупомянутые признаки.

Особенности платы

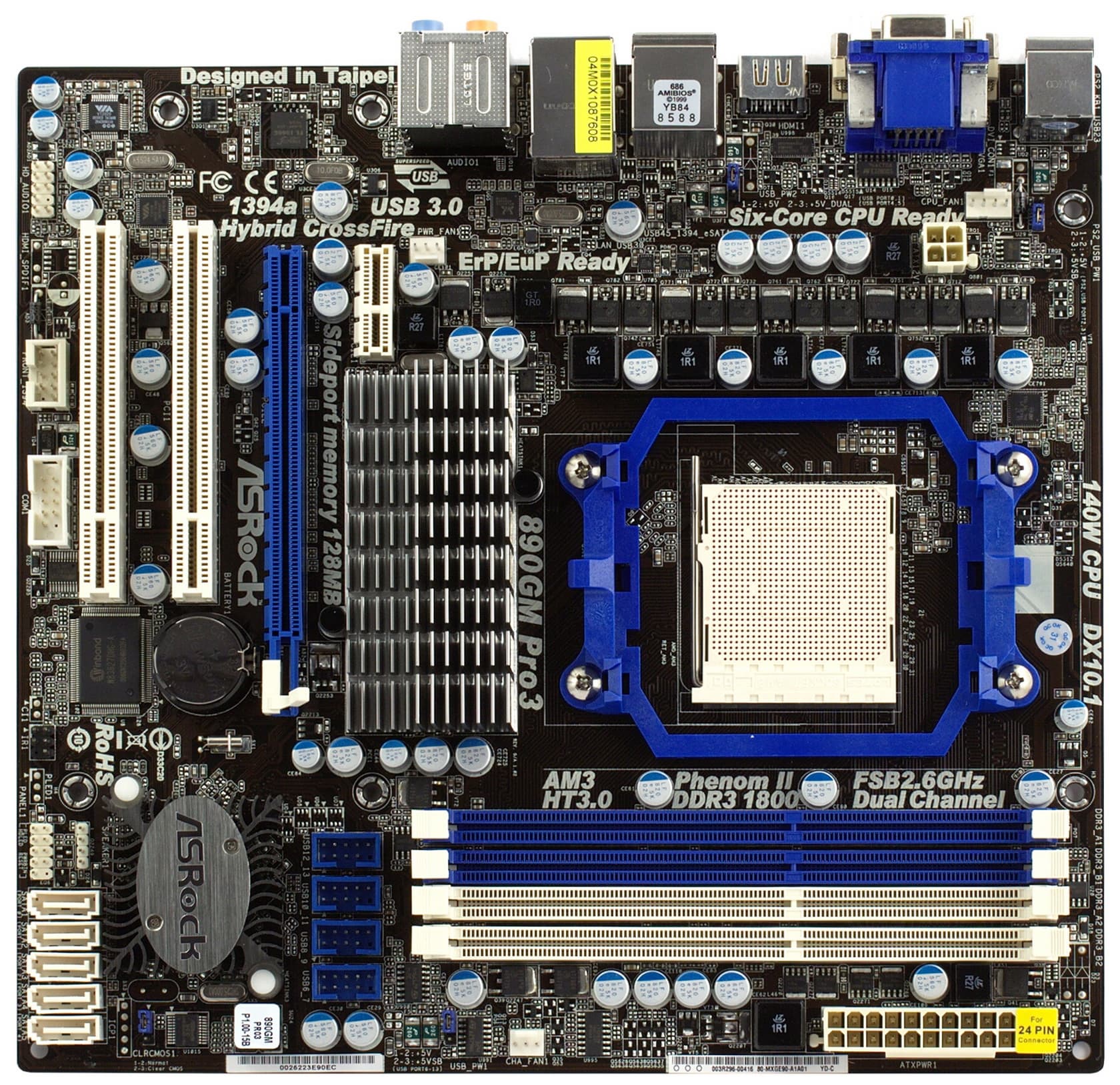

В действительности плата имеет даже не microATX-формат, а усечена как по ширине, так и по длине. Тем не менее разработчикам удалось расположить порты и разъемы таким образом, что даже при установке крупногабаритной видеокарты с двухслотовой системой охлаждения к ним не затрудняется доступ. И при этом все периферийные разъемы пунктуально снабжены бортиками. Из устаревших типов интерфейсов пользователь сможет вывести с помощью дополнительно приобретаемых планок COM-порт и инфракрасный датчик. Надо отметить наличие добротной металлической планки с обратной стороны платы, фиксирующей рамку для процессорного кулера, так что можно быть спокойным при установке даже самых громоздких устройств охлаждения.

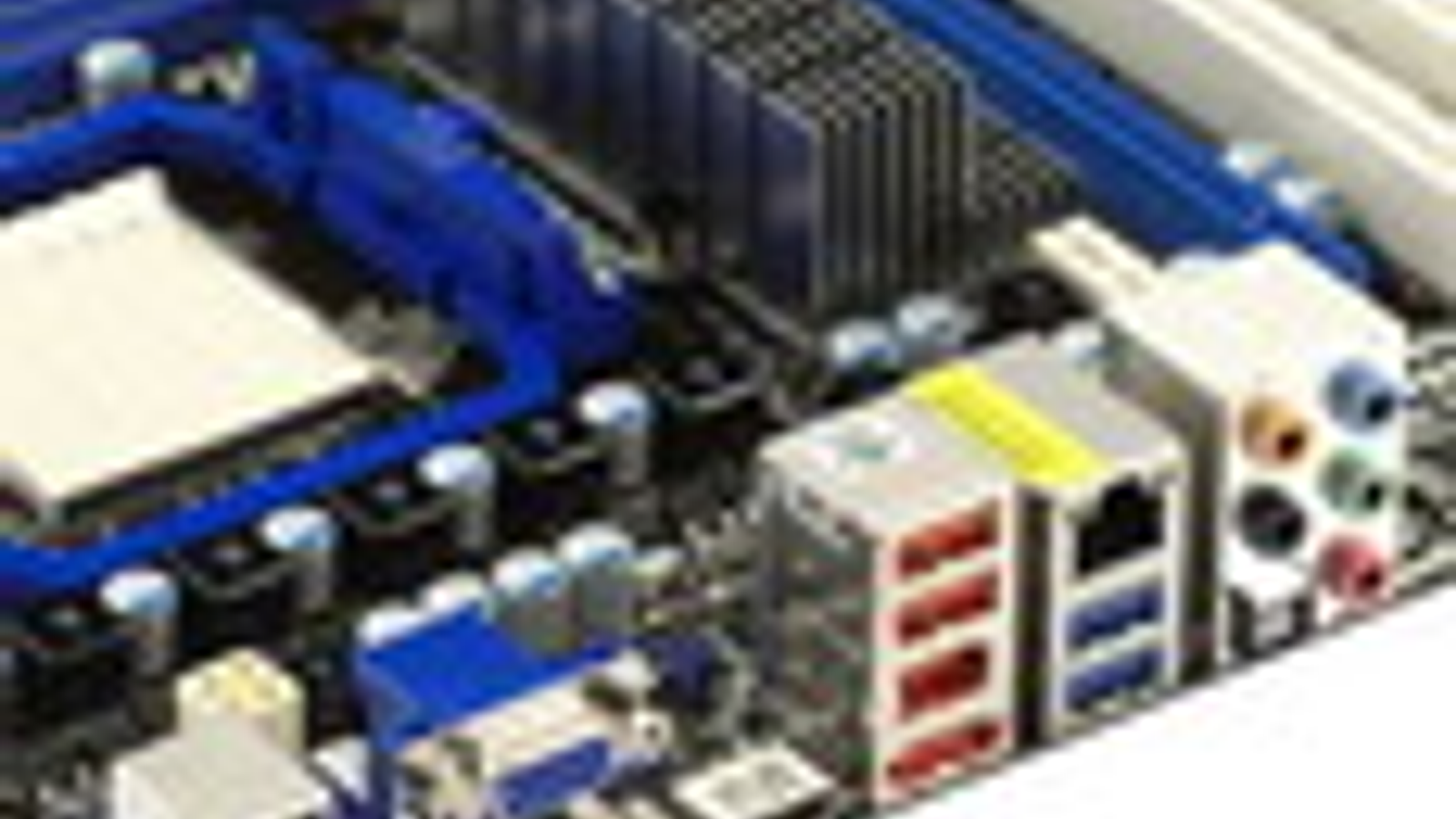

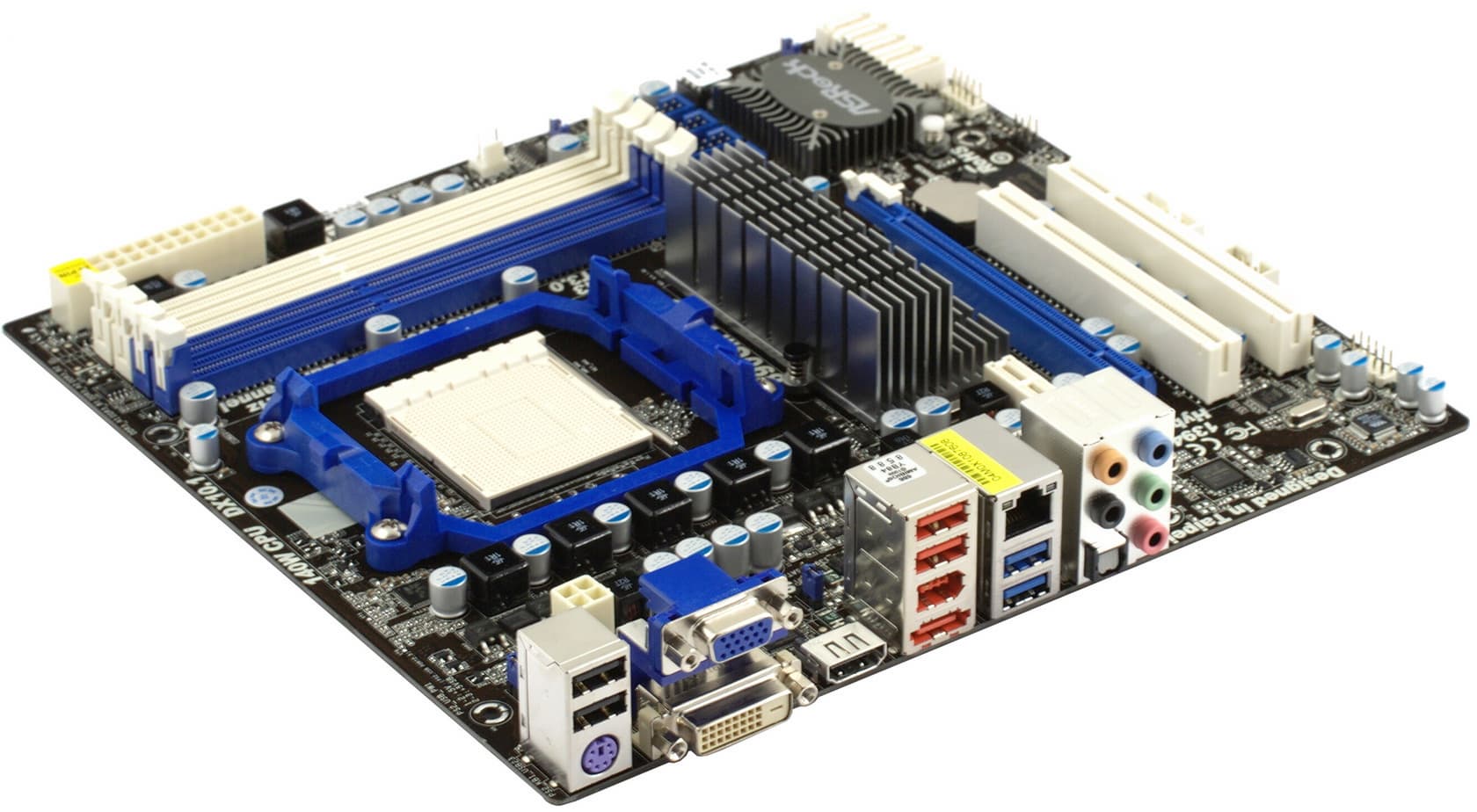

по ссылке — вид платы в 3/4 со стороны задней панели

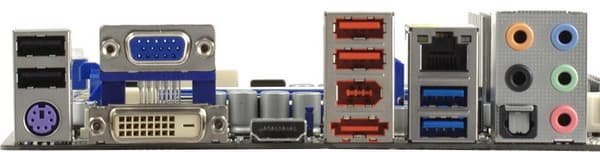

В отличие от модели ASRock 890GX Extreme3 на этот раз разработчики справились с выводом eSATA 3.0 на заднюю панель.

Как известно, на большинстве современных плат поддержка USB 3.0 реализуется с помощью контроллера от NEC, обеспечивающем два порта, но в данном случае установлен контроллер Fresco, который имеет только один такой порт. Но этого более чем достаточно, поскольку изобилия устройств, где повышенная пропускная способность нового интерфейса действительно реализована, в ближайшее время ожидать не стоит. А большинству USB-устройств вроде клавиатур, мышей и прочей низкоскоростной периферии переход в принципе не нужен.

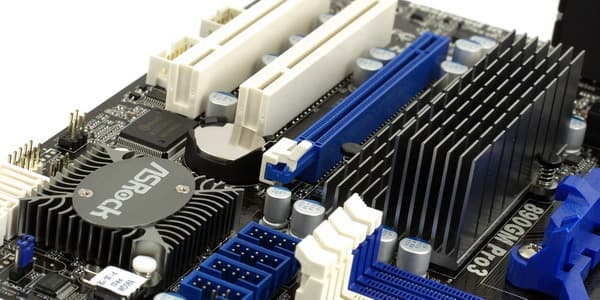

Радиатор на северном мосту явно не претендует на избыточность, так что при разгоне графического ядра, если пользователь намерен таковым заниматься, дополнительный обдув крайне желателен. Да и в любом случае плату вряд ли разумно запирать в тесный корпус с единственным вентилятором в блоке питания, если планируется более или менее интенсивно нагружать графический процессор задачами, где требуется аппаратное ускорение 3D-графики. Что касается радиатора на южном мосту, то он вполне достаточен, лишь из стремления к максимальной эффективности можно порекомендовать свинтить фирменную табличку с него.

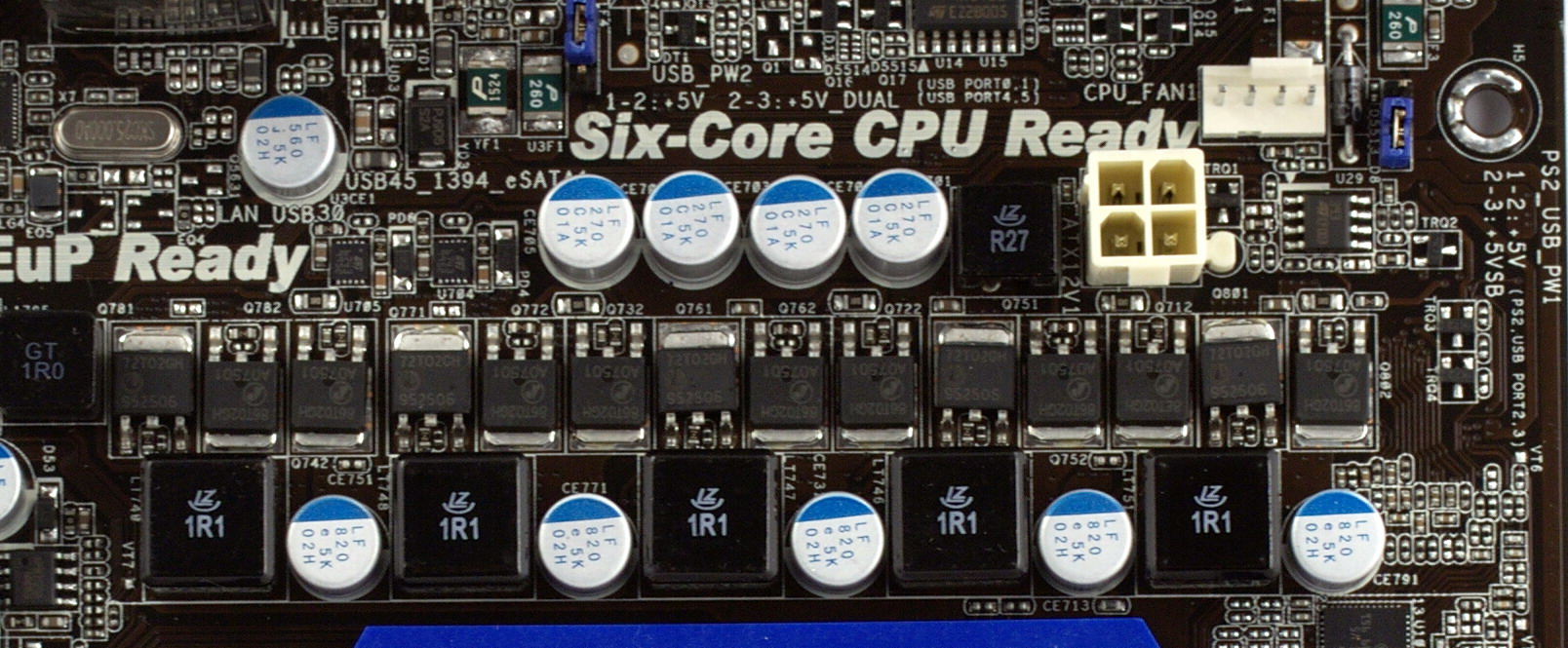

Стабилизатор напряжения питания процессора: 5-канальный, в 4 каналах, питающих процессорные ядра, применены по 3 полевых транзистора, в канале, отвечающем за питание CPU NB — два транзистора. В схеме установлены 5 конденсаторов по 820 мкФ и 4 — по 270 мкФ, все конденсаторы на плате твердотельные. Заявлена поддержка процессоров с TDP до 140 Вт включительно, схема практически идентична той, что мы видели на полноразмерной плате на этом чипсете: ASRock 890GX Extreme3. Уместился на плате и видеобуфер GDDR3-1333 (чип Nanya NT5CB64M16AP-CG) для графического ядра объемом 128 МБ.

Даже для компактной платы производитель не пожалел нарядной упаковки с голографическим покрытием, ну а комплектация без излишеств и включает четыре шлейфа SATA с металлическими защелками. Из утилит собственной разработки ASRock предлагает OCTuner для разгона процессора из Windows, IES для управления режимами энергосбережения, OC DNA предоставляет возможность сохранения профиля настроек BIOS из-под Windows, так что этот профиль может быть перенесен на другой компьютер с такой же платой. Из сторонних утилит отметим пакет от CyberLink (Power2 Go, MediaShow, PowerDirector и т.д.). Толстая книжка-руководство пользователя включает в себя разделы на разных языках, включая русский. Кроме того, имеется два иллюстрированных плаката по настройке режима Instant Boot (о назначении которого мы уже рассказывали), а также о настройке режимов энергосбережения в IES. И также в обоих случаях есть раздел и на русском.

Утилита для перепрошивки встроена в BIOS, но также эта процедура возможна и из Windows. Есть в BIOS любопытный пункт, управляющий режимом, который разработчики назвали Good Night LED, он позволяет задать выключение светодиодов на клавиатуре и корпусе при переводе компьютера в режим сна (S1), чтобы не беспокоить ночью посторонним светом пользователя. Имеется также опция DrLAN для обнаружения расстояния до повреждения кабеля локальной сети.

Функциональность

Плата основана на чипсете AMD 890GX (северный мост AMD 890GX и южный SB850), о возможностях которого вы можете узнать из обзорной статьи по ссылке.

В списке протестированных на совместимость перечислены все процессоры, выпущенные для разъема Socket AM3, в том числе и шестиядерные. В качестве оперативной памяти может быть установлено до 16 ГБ DDR3-800/1066/1333/1600. Для подключения накопителей установлено 5 внутренних портов SATA/300, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5, еще один порт выведен в качестве eSATA на заднюю панель. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек VIA VT2020), на заднюю панель выведен оптический S/PDIF Out;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6315N, интерфейс PCI-Ex1) c поддержкой двух портов IEEE1394a, один из которых выведен на заднюю панель;
  • USB 3.0 (Fresco FL1000G, интерфейс PCIEx1), с поддержкой одного порта USB 3.0;
  • cистемный мониторинг (Winbond W83677HG), поддерживается режим автоматического управления частотой вращения процессорного кулера. В BIOS предусмотрена возможность задать целевой порог температуры, которая будет автоматически поддерживаться (45-65°C), а также «целевую скорость» в виде значения от 1 до 9 (чем выше значение, тем более высокой будет минимальная частота вращения), максимальная частота не ограничивается во избежание перегрева и зависит от теплоотдачи. Регулировка работает только для 4-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,02, −0,13Отлично
Уровень шума, дБ (А):−89,8Хорошо
Динамический диапазон, дБ (А):89,9Хорошо
Гармонические искажения, %:0,0052Очень хорошо
Гармонические искажения + шум, дБ (А):−80,0Средне
Интермодуляционные искажения + шум, %:0,012Очень хорошо
Взаимопроникновение каналов, дБ:−91,0Отлично
Интермодуляции на 10 кГц, %:0,012Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Стандартно хорошая реализация на основе аудиокодека, весьма давно используемого на среднебюджетных платах, но не потерявшего актуальности.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +150—500 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров +через BIOS
Напряжение процессора+0,6000—1,7500 В (CPU)
0,6000—1,7500 В (CPU NB)
Напряжение памяти+1,30—2,05 В
Частота графического ядра +350—2000 МГц
Напряжение графического ядра+1,09—1,58 В
Частота видеобуфера +DDR3-533—DDR3-1700 МГц
Напряжение видеобуфера+1,5—1,8 В
Напряжение HT-шины+1,20—1,30 В
Напряжение южного моста +1,10—1,20 В

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1.6 от 30/06/2010.

Очень хороший набор разгонных настроек, тем более по меркам платы в формате microATX, сгрупированы также весьма удобно. Как обычно для плат ASRock есть возможность загрузить автоматически предустановленные параметры для разгона, исходя из желаемой частоты ядер. При этом автоматически будут скорректированы необходимые множители и поднято напряжение. Аналогичные предустановки есть и для разгона графического ядра, причем также в сочетании с подъемом напряжения. Имеется и функция динамического разгона центрального процессора. Достаточно выбрать лишь величину (4–20%), на которую будет подниматься опорная частота при максимальной нагрузке на процессор (в остальное время она будет оставаться стандартной). Функция сочетается с работой Cool’n’Quiet.

А вот для того чтобы заставить автоматику отреагировать на переразгон и загрузиться с параметрами по умолчанию, как и прежде, наиболее надежным средством является выключение и включение питания, причем, как правило, эту процедуру приходится повторять дважды. Впрочем, есть возможность сохранения до 3 пользовательских профилей, так что восстановить настройки даже после очистки содержимого CMOS перемычкой не составляет труда.

 Phenom II X3 720 (2,8 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц37003380
Опорная частота (множитель), МГц200 (×18,5)260 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,48/1,351,41/1,30
Частота (множитель) CPU NB, МГц2600 (×13)2340 (×9)
Частота (множитель) шины HT, МГц2000 (×10)2080 (×8)
Частота памяти, МГцDDR3-1333DDR3-1040
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результат в разгоне стандартного процессора весьма средний, если не сказать посредственный, а процессор с разблокированным множителем разогнался неплохо по меркам платы такого формата. Впрочем, если учесть, что совершенно идентичный результат мы зафиксировали в разгоне на плате MSI 890GXM-G65, у которой системы питания и охлаждения спроектированы с относительно большиим запасом, такому результату можно только порадоваться.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы MSI 890GXM-G65, на аналогичном чипсете и в аналогичном формате.

дискретная графика (Radeon HD4850) ASRock 890GM Pro3MSI 890GXM-G65
Архивирование в 7-Zip, мин:сек 2:222:18
Архивирование в WinRAR, мин:сек1:161:15
HDPlay (DXVA OFF/ON), CPU load26%/3%26%/3%
FarCry 2 (Very High@1680×1050)5762
World in Conflict (Very High@1680×1050), fps2829


интегрированная графикаASRock 890GM Pro3MSI 890GXM-G65
Архивирование в 7-Zip, мин:сек 2:232:18
Архивирование в WinRAR, мин:сек1:161:15
HDPlay (DXVA OFF/ON), CPU load29%/3%26%/3%
Crysis (Low@1024×768), fps3635
World in Conflict (Low@1680×1050), fps3232
FarCry 2 (Low@1280×720), fps3634

В большинстве тестов можно отметить небольшое преимущество платы от MSI, лишь в игровых тестах при использовании интегрированной графики формально лидирует ASRock.

Потребляемая мощность

Потребляемая мощность в наших тестах измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 ASRock 890GM Pro3MSI 890GXM-G65
Редактирование текста, Вт (Cool’n’Quiet ON)79 61 (APS On)
66 (APS Off)
Редактирование текста, Вт (Cool’n’Quiet OFF)91 83
Игра FarCry 2, Вт 144–180143–196


Phenom II X4 810 + чипсетная графика ASRock 890GM Pro3MSI 890GXM-G65
Редактирование текста, Вт (Cool’n’Quiet ON)28 15 (APS On)
18 (APS Off)
Редактирование текста, Вт (Cool’n’Quiet OFF)4035
Игра FarCry 2, Вт 64–7969–81

Плата от MSI располагает более эффективными схемами питания, позволяющими снизить потребляемую мощность в простое.

Выводы

Компактные платы на мощных интегрированных чипсетах с хорошей комплектацией зачастую являются оптимальным выбором для сборки недорогого домашнего компьютера. Возможности по расширению вполне достаточны, если пользователь, как максимум, соберется установить на такую плату ТВ-тюнер (да и тот, скорее всего, выберет во внешнем исполнении), а со временем, возможно, видеокарту. Интегрированное ядро вполне позволяет ознакомиться с актуальными играми, включая и высокотехнологичные (на сниженных настройках качества). Надо лишь учесть, что объем корпуса и система охлаждения в нем должны быть адекватны запросам устанавливаемых компонентов, да и система охлаждения самой платы в данном случае не выглядит избыточной, то есть собирая на такой плате мощную конфигурацию, не стоит стремиться уместить ее в тонкий корпус, где протягивать воздух будет единственный вентилятор в блоке питания.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя
