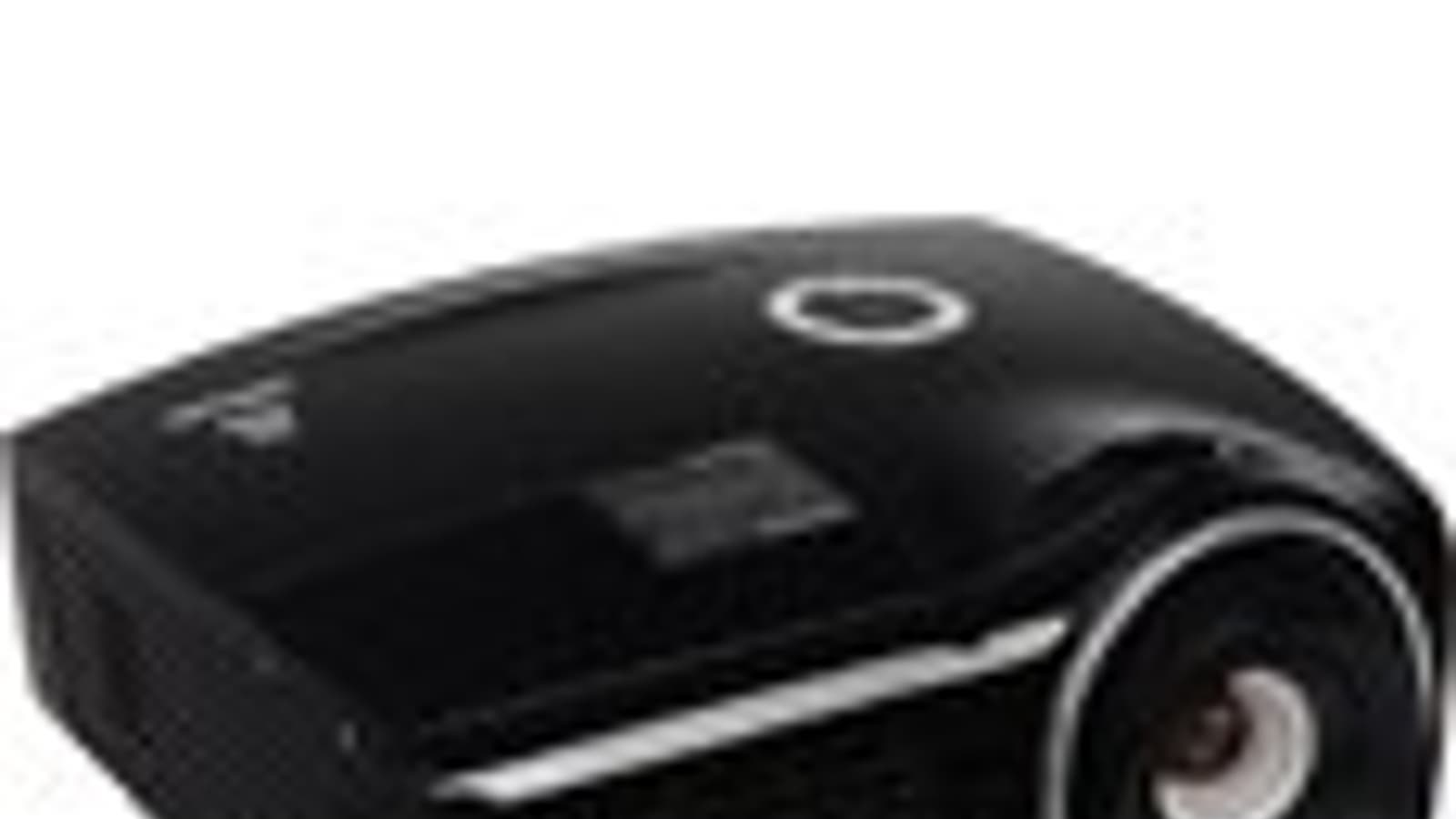

Кинотеатральный Full HD
DLP-проектор Vivitek H1185HD


Проектор относится к сегменту относительно недорогих проекторов для домашнего кинотеатра с разрешением Full HD. Из особенностей можно отметить наличие двух входов HDMI, встроенный громкоговоритель и поддержку стереоскопического вывода как в режиме DLP-Link, так и с использованием внешних синхронизаторов. Подробности ниже.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования DLP
Матрица Один чип DMD, 0,65″ DarkChip3
Разрешение матрицы 1920×1080
Объектив 1,5x, F2,42—2,97, f = 20,7—31,0 мм
Лампа 240 Вт яркий / 190 Вт экономичный режимы (Osram P-VIP 240W/0.8 E20.8)
Срок службы лампы 3500 ч яркий / 5000 ч экономичный режимы
Световой поток 2500 ANSI лм
Контрастность 10 000 : 1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) минимум 1,52 м (1,85—2,78 м)
максимум 5,08 м (6,15 м—9,25 м)
Интерфейсы
  • Видео/аудиовход, HDMI (в 1.4), 2 шт.
  • Видеовход, VGA, mini D-sub 15 pin
  • Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), 3×RCA
  • Видеовход, S-Video
  • Видеовход, композитный, RCA
  • Аудиовход, гнездо миниджек 3,5 мм
  • Аудиовход, 2×RCA
  • Аудиовыход, гнездо миниджек 3,5 мм
  • Сервисный интерфейс USB, mini-B
  • Удаленное управление по RS-232C, D-sub 15 pin (m)
  • Управление экраном, 12 В/200 мА, гнездо миниджек 3,5 мм
  • Выход питания, гнездо USB типа A, 5 В/1,5 А
  • Выход для внешнего синхронизатора активных очков, mini DIN 3 pin
Форматы входного сигнала Телевизионные (композитный): NTSC, PAL, SECAM
Компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): до 1080p при 60 Гц
Аналоговые RGB-сигналы: до 1920×1200
(отчет MonInfo)
Цифровые сигналы (HDMI): до 1920×1200
(отчет MonInfo)
Уровень шума 35 дБ яркий / 32 дБ экономичный режимы
Особенности
  • Поддержка стереоскопического режима с последовательным выводом кадров
  • Поддержка активных 3D-очков DLP Link
  • Технология BrilliantColor
  • Поддержка калибровки ISFccc
  • Поддержка SRS WOW
  • Цифровая коррекция вертикальных трапецеидальных искажений ±40°
  • Встроенный громкоговоритель 10 Вт
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 285×130×261,4 мм
Масса 3,15 кг
Потребляемая мощность 290 Вт максимум, 240 Вт экономичный режим, менее 0,5 Вт в ждущем режиме
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор с крышкой на объективе
  • ИК-пульт ДУ и два элемента питания AA для него
  • Гарантийный талон
  • CD-ROM c инструкциями по эксплуатации
  • Краткое руководство пользователя
  • Кабель питания (европейская вилка)
  • Кабель питания (американская вилка)
  • VGA-видеокабель (mini D-sub 15 pin на mini D-sub 15 pin)
  • Сумка
Ссылка на сайт производителя www.vivitek.eu
Цена на момент публикации в компании
«Цифровые системы»
46 900 руб.

Внешний вид

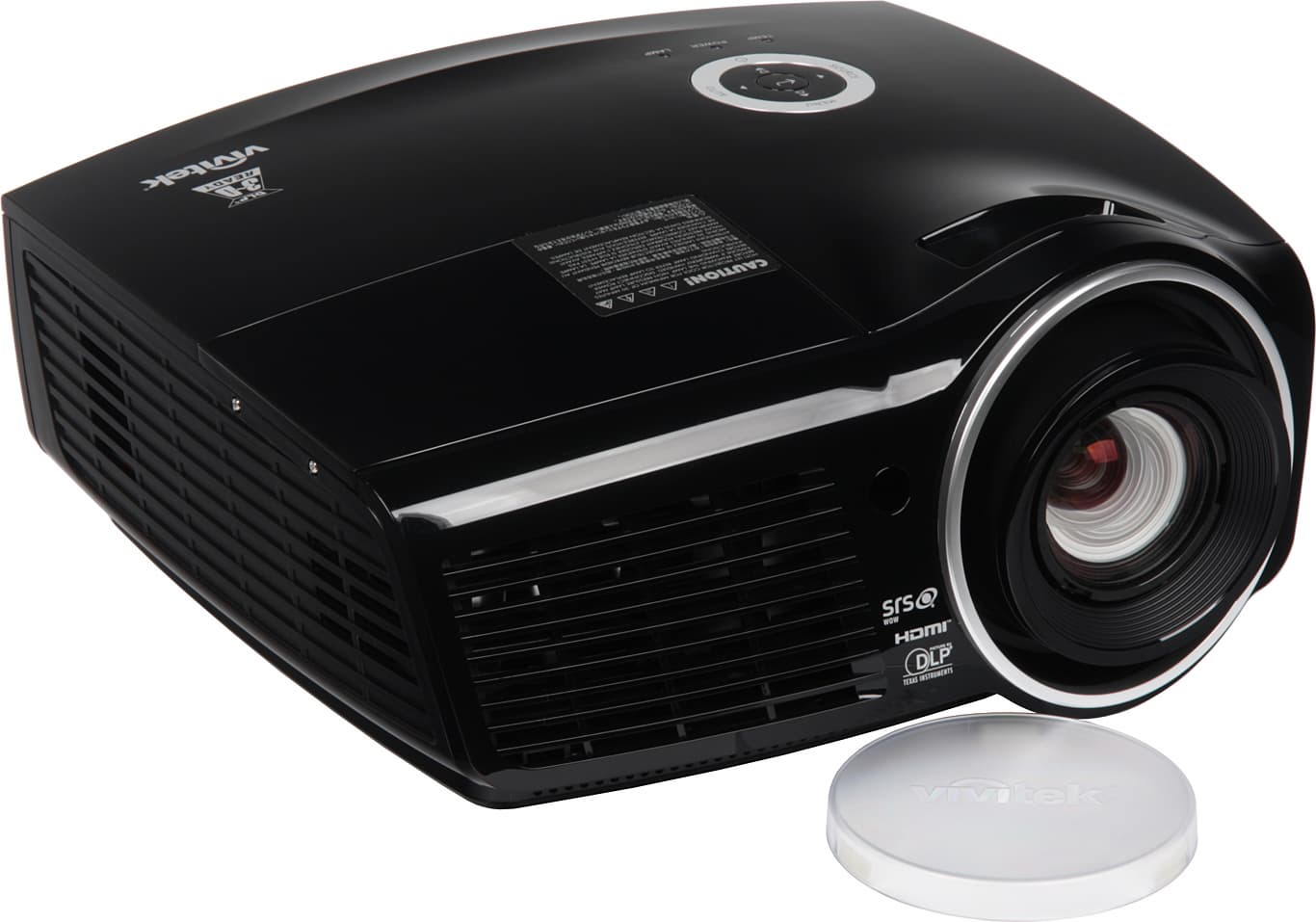

Проектор Vivitek H1185HD, внешний вид

Цвет корпуса проектора черный, и изготовлен он из пластика. Поверхность верхней панели и плавно состыкованной с ней передней зеркально-гладкая, неустойчивая к появлению царапин. По бокам, сзади и на днище пластик матовый. Кольцо вокруг ниши объектива изготовлено также из пластика, но с матовым серебристым покрытием.

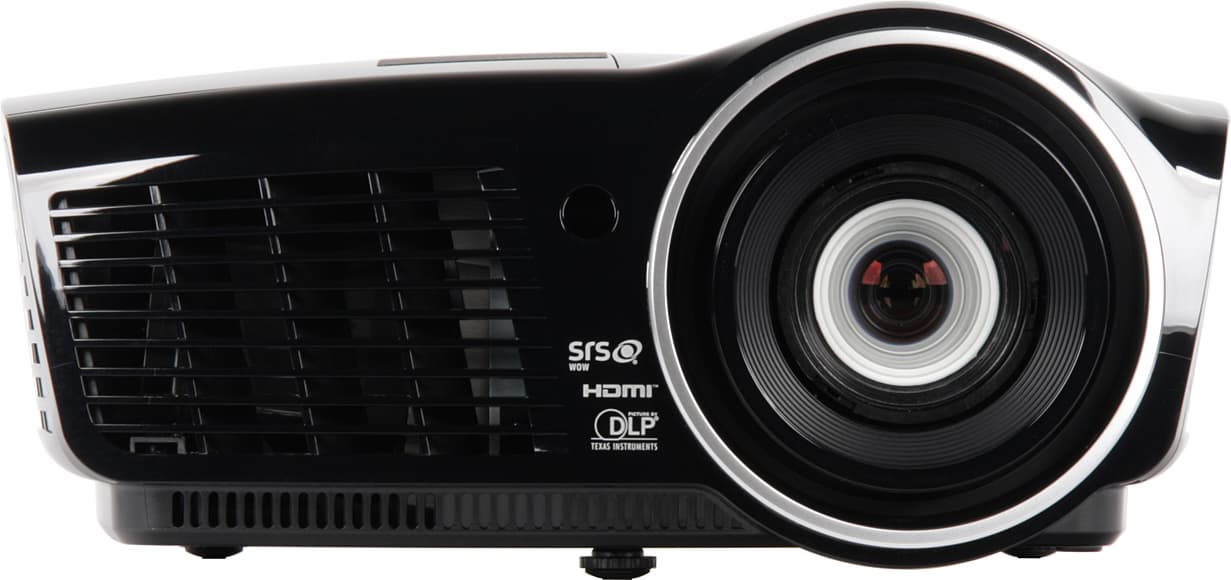

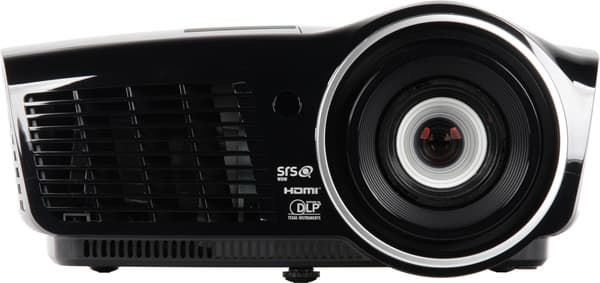

Проектор Vivitek H1185HD, лицевая поверхность

Часть верхней панели снимается, под ней — отсек лампы. Для замены лампы проектор не нужно демонтировать с потолочного кронштейна. На верхней панели находятся ниша, открывающая доступ к кольцу трансфокатора объектива, и контрольная панель с кнопками и индикаторами состояния.

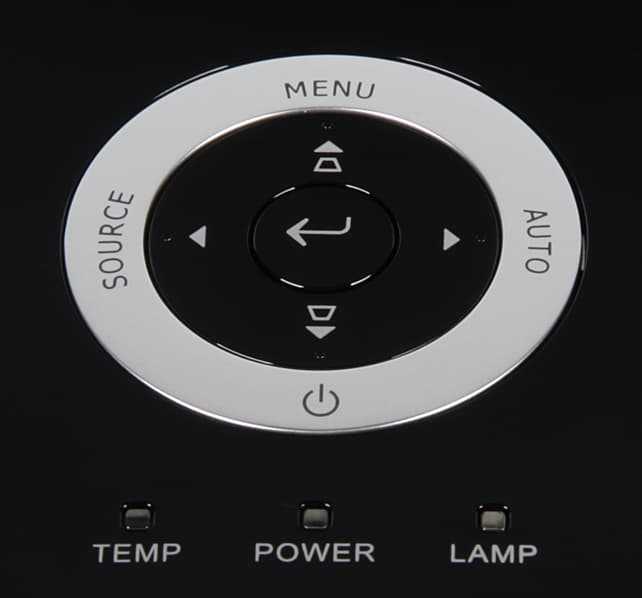

Проектор Vivitek H1185HD, контрольная панель

В режиме ожидания и при работе индикатор питания неярко светится зеленым и мигает в переходных режимах. ИК-приемник только один — примерно в центре на передней панели. Интерфейсные разъемы и разъем питания находятся в неглубокой нише на задней панели. Подписи к разъемам просто выдавлены в пластике и практически не читаемы.

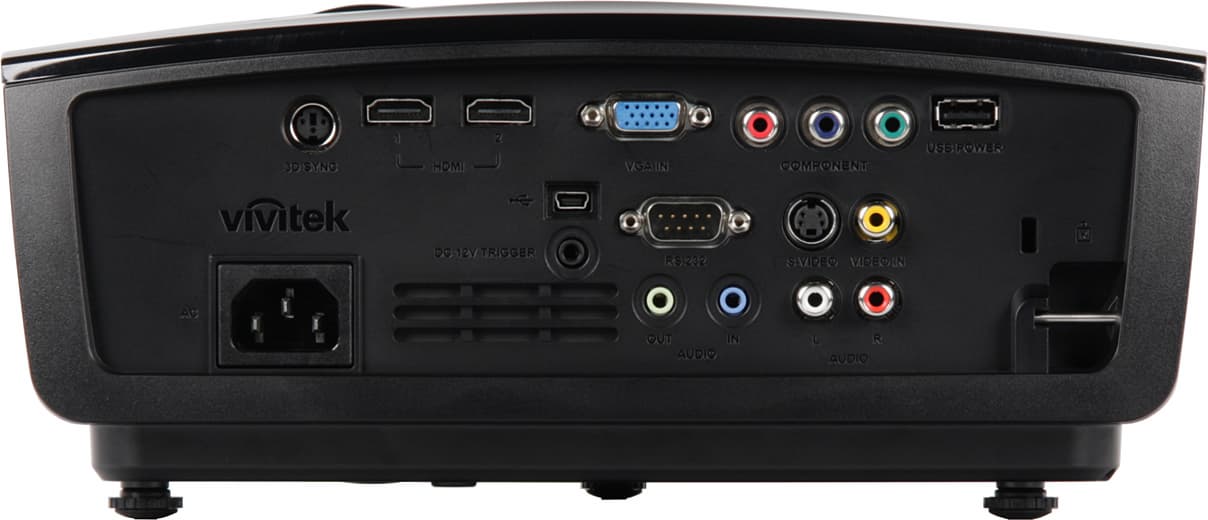

Проектор Vivitek H1185HD, задняя поверхность

Также на задней панели можно обнаружить разъем для кенсингтонского замка и более надежный стальной штифт для крепления толстого тросика. Место под самые большие по площади решетки вентиляции выделено на левом боку и на передней панели.

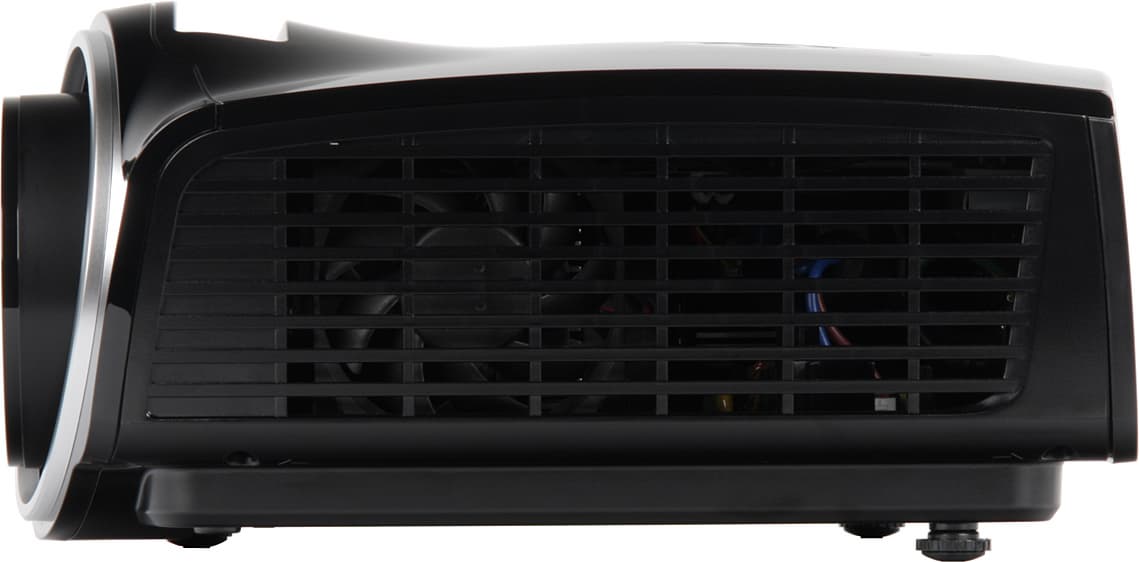

Проектор Vivitek H1185HD, левая поверхность

На правом боку за небольшой решеткой можно разглядеть диффузор круглого громкоговорителя.

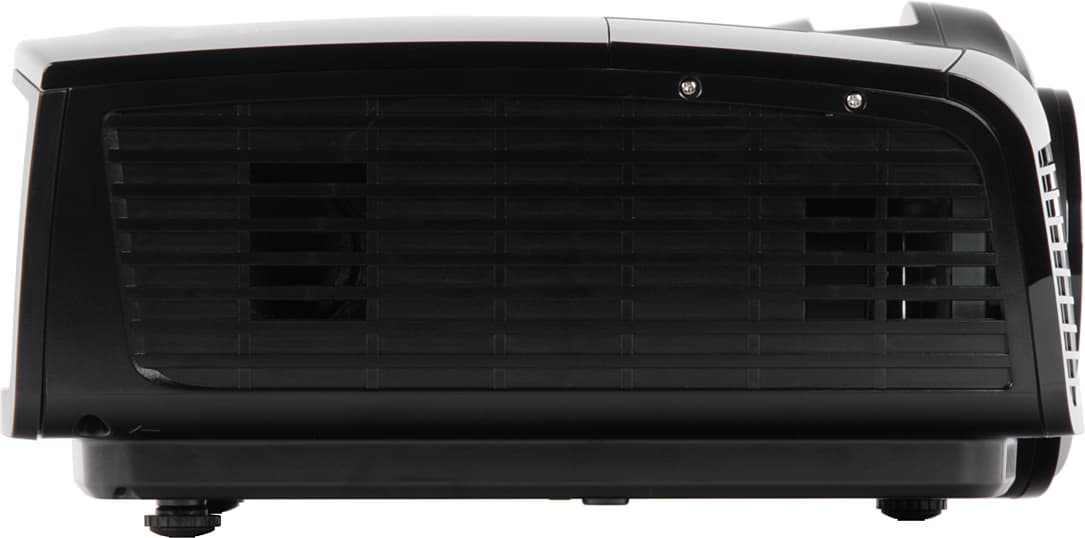

Проектор Vivitek H1185HD, правая поверхность

Горячий воздух выдувается вперед и вправо. Объектив защищает крышка из полупрозрачного пластика. Крышка фиксируется на корпусе проектора, а не на объективе, но если объектив установлен на максимальное фокусное расстояние, то крышка спадает. Все три ножки выкручиваются из корпуса примерно на 11 мм, что поможет выровнять проектор при его размещении на горизонтальной поверхности. В днище проектора вделаны 3 металлические втулки с резьбой, предназначенные для монтажа на потолочном кронштейне.

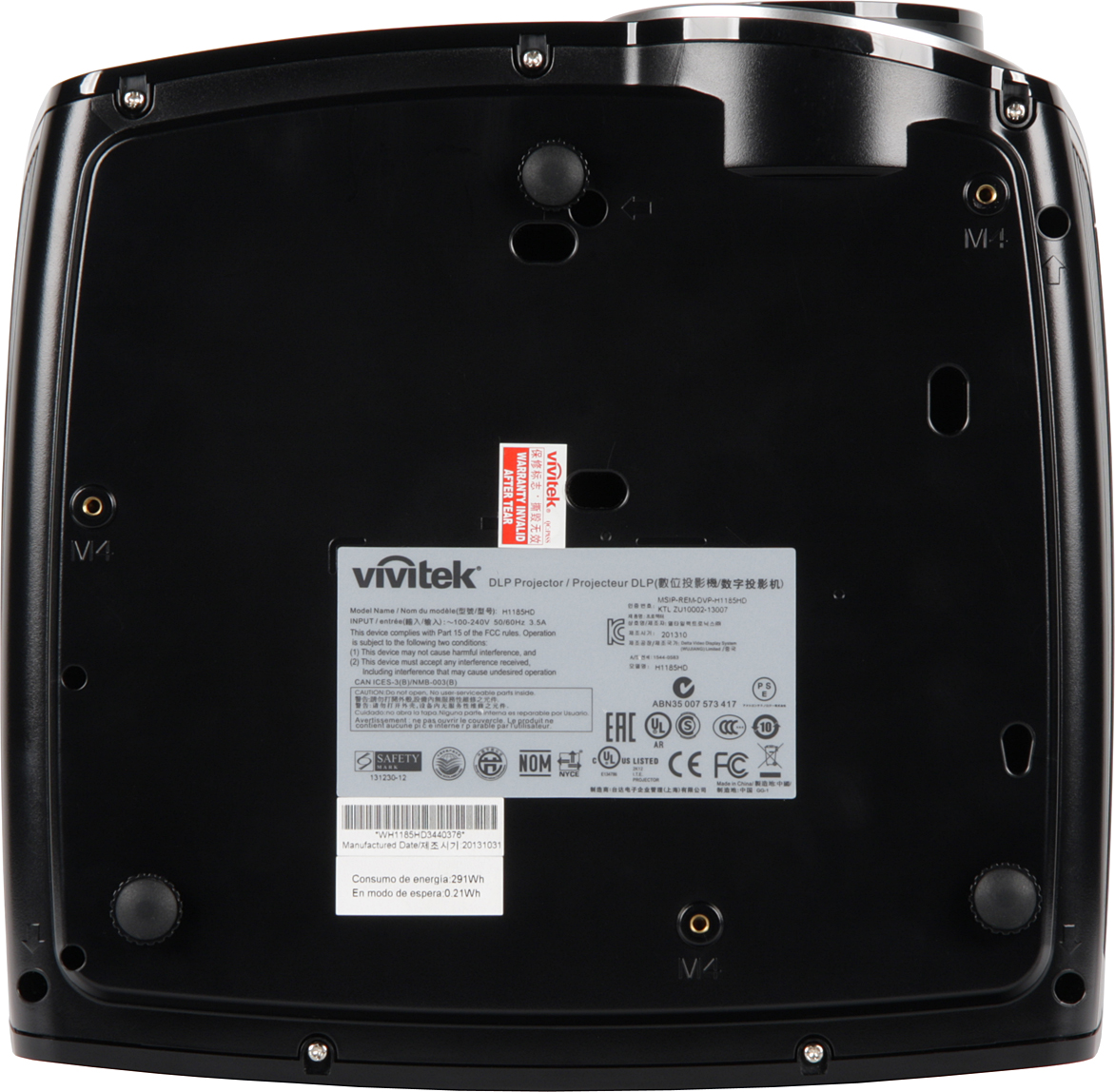

Проектор Vivitek H1185HD, днище

Фильтра от пыли в проекторе нет, что, впрочем, типично для современных DLP-проекторов. В комплект поставки входит сумка с очень тонкими стенками, но с дополнительной защитой в области передней панели и объектива.

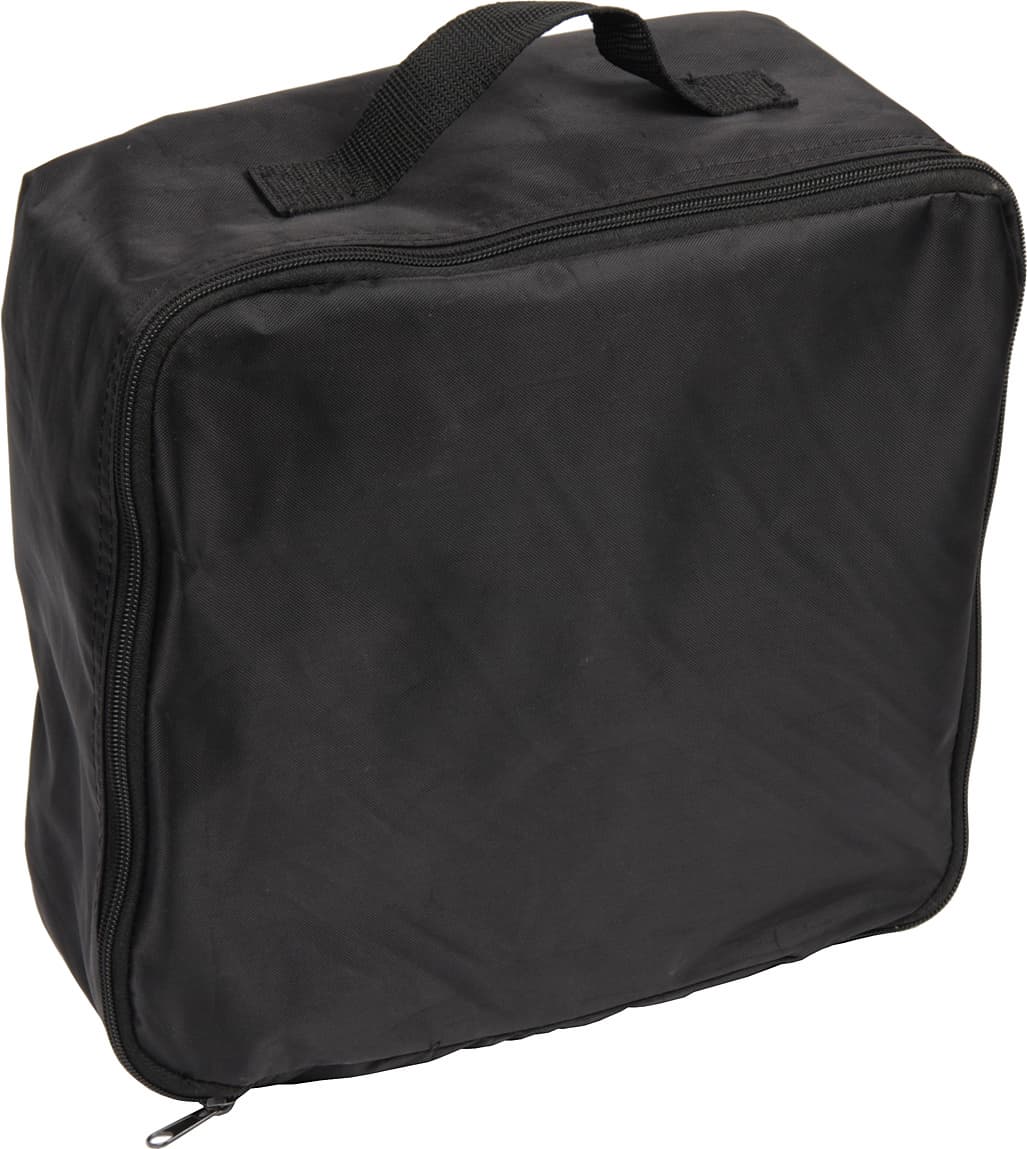

Проектор Vivitek H1185HD, сумка

Поставляется проектор в небольшой коробке из «экологического» гофркартона.

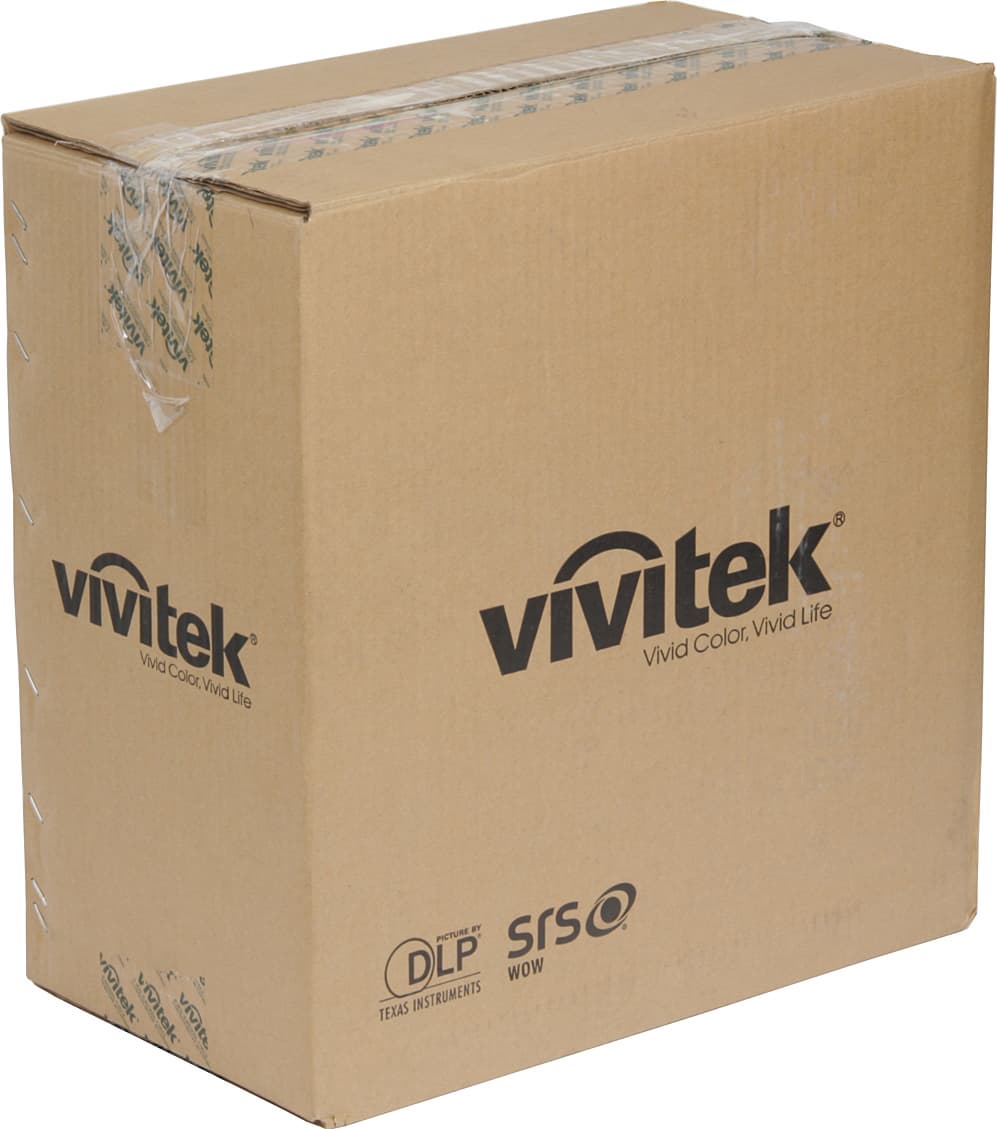

Проектор Vivitek H1185HD, коробка

Пульт

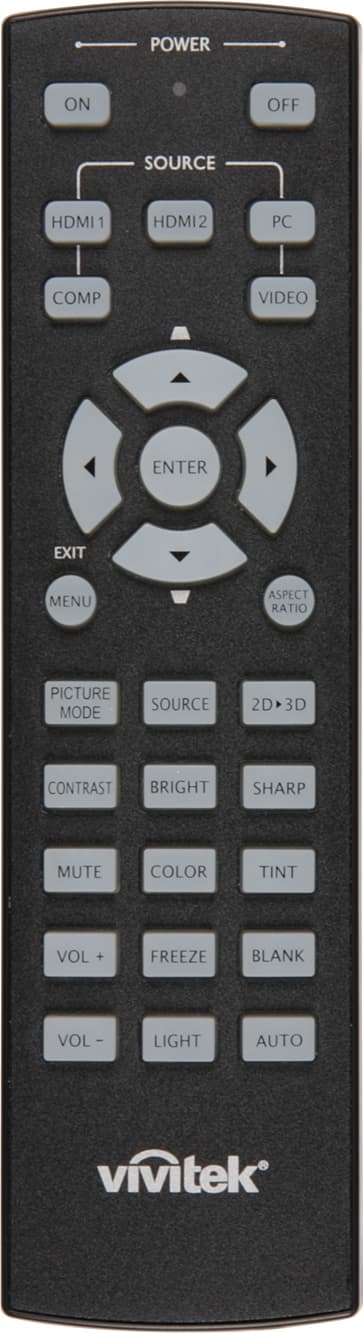

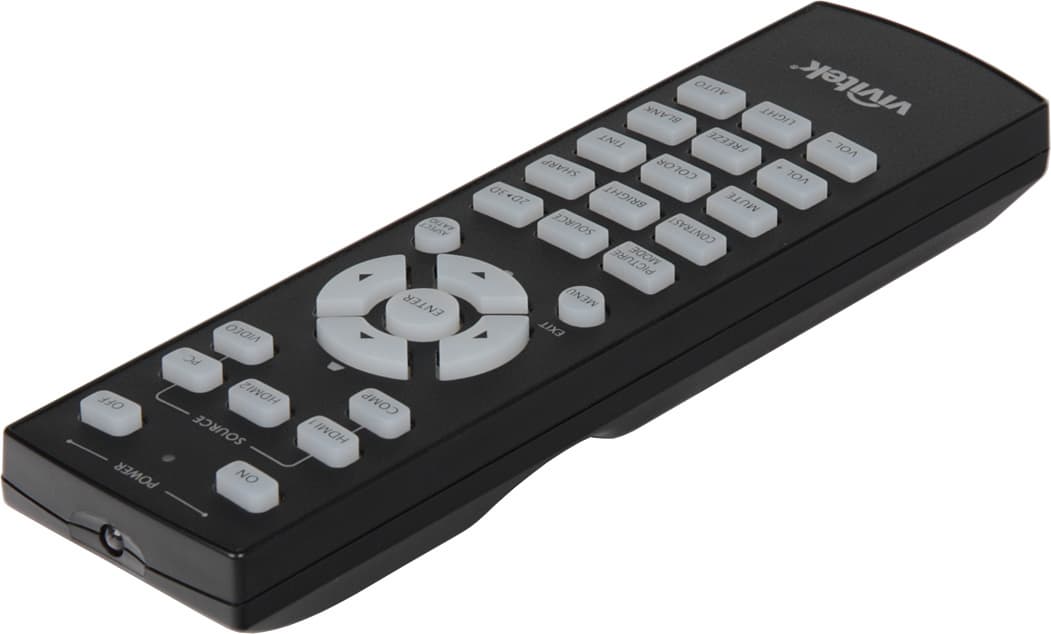

Проектор Vivitek H1185HD, пульт ДУ

Корпус пульта изготовлен из черного пластика с матовой поверхностью. Панель под кнопками предусмотрительно закрыта твердым устойчивым к повреждениям пластиком. Пульт удобно лежит в руке. Кнопок относительно много. Надписи на кнопках не очень крупные, но в основном читаемые. Есть достаточно яркая и равномерная светодиодная подсветка, которая включается на несколько секунд при нажатии на любую кнопку. Включение и выключение проектора разнесены на две разные кнопки.

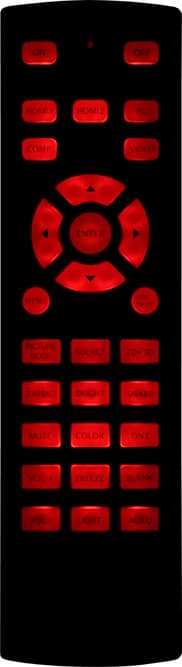

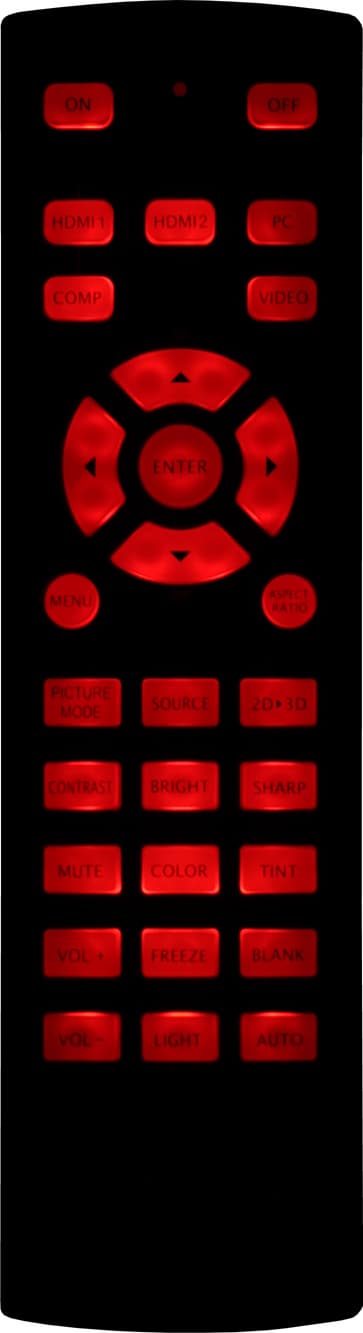

DLP-проектор Vivitek H1185HD, пульт ДУ      DLP-проектор Vivitek H1185HD, пульт ДУ с подсветкой

Коммутация

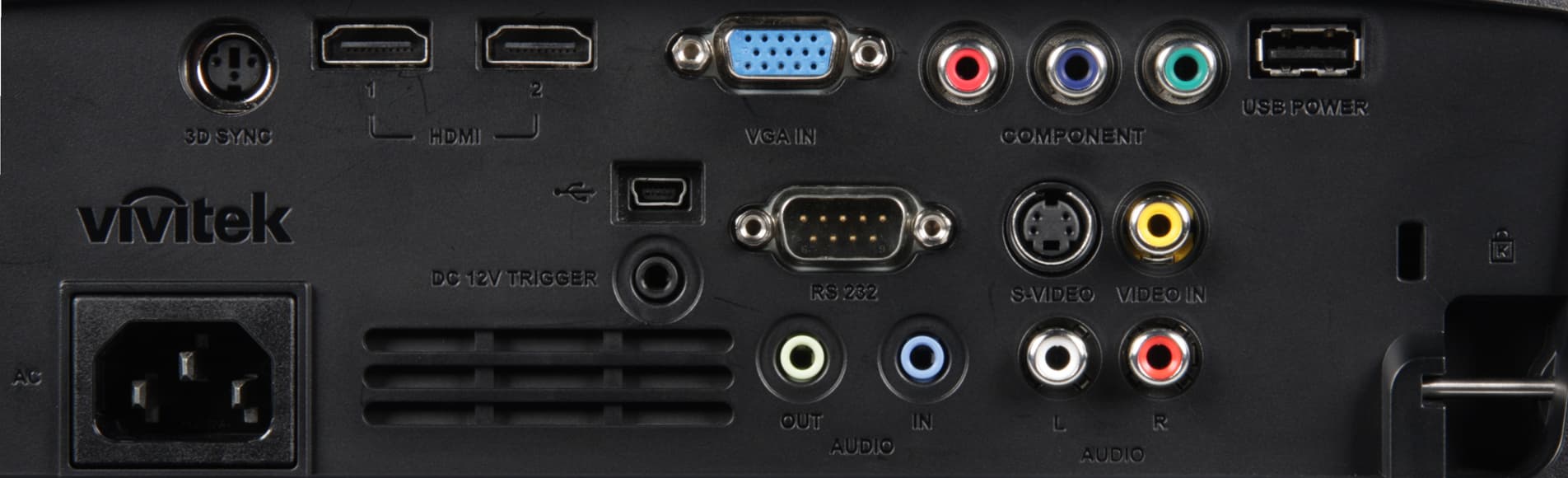

Проектор Vivitek H1185HD, интерфейсы

Входов относительно много — представительный набор аналоговых интерфейсов и два цифровых — HDMI. В проектор встроен громкоговоритель, поэтому есть и пара аналоговых аудиовходов, также входы HDMI способны принимать звук в цифровом виде. Для подключения внешней аудиосистемы или наушников нужно использовать выход Out (группы Audio), если этот разъем задействован, то встроенный громкоговоритель отключается. Источники изображения перебираются кнопками Source на корпусе и на пульте (проектор останавливается на первом активном) или непосредственно выбираются кнопками пульта и в списке в меню.

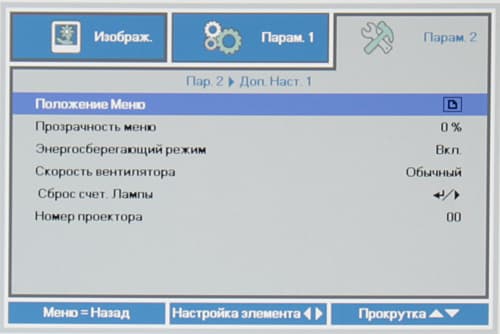

Проектор Vivitek H1185HD, меню

При пропадании сигнала проектор ищет следующий активный вход (автопоиск можно отключить). Питание на проектор подается через стандартный трехштырьковый разъем. Управляющий вход экрана с электрическим приводом можно подключить к выходу Trigger. Интерфейс RS-232 предназначен для дистанционного управления проектором, соответствующие спецификации можно найти на сайте компании. Подключенный по USB проектор определяется как HID-устройство, но штатно этот интерфейс используется в сервисных целях. Разъем USB типа A, видимо, предназначен для подпитки внешних устройств (выдает до 1,5 А согласно техданным), например, его можно использовать для подзарядки активных очков. Синхронизирующие устройства, управляющие затворными очками, подключаются к разъему mini-DIN (3-Pin VESA). В качестве альтернативы для синхронизации очков с выводом кадров можно использовать технологию DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов), для чего нужно не забыть выбрать соответствующую опцию в меню установок. Заметим, что подходящие затворные очки не были нам предоставлены, поэтому стереоскопический режим работы мы не тестировали.

Меню и локализация

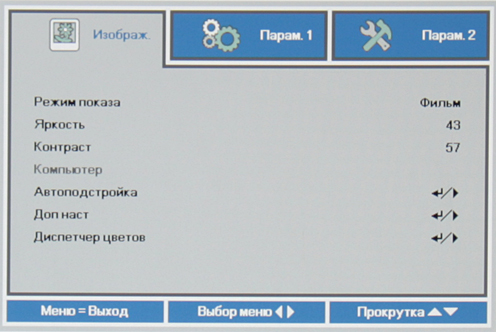

Меню некрупное, шрифт мелковатый, но в принципе читаемый. При настройке параметров изображения окно меню может уменьшаться до списка вариантов опций, а часть регулировок вообще отображаются в виде ползунков или строчки с вариантами в нижней части экрана, что облегчает оценку вносимых изменений.

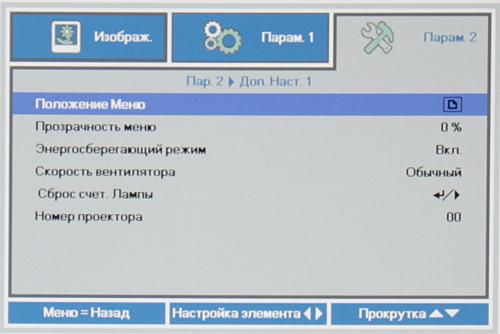

Проектор Vivitek H1185HD, меню

При этом иногда следующая/предыдущая настройка перебираются стрелками вверх и вниз. Навигация удобная. Запоминается последняя страница, к которой обращался пользователь. Меню может находиться в пяти областях экрана, а прозрачность фона меню регулируется от 0 до 100 процентов.

Проектор Vivitek H1185HD, меню

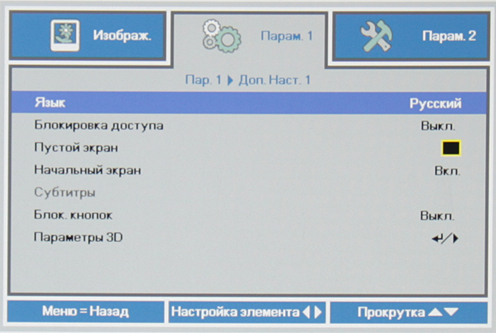

Есть русская версия экранного меню.

Проектор Vivitek H1185HD, меню

Перевод на русский язык в целом адекватный. К проектору, видимо, должно прилагаться краткое руководство и полная его версия в виде файлов PDF нескольких языковых версий, записанных на CD-ROM, но ничего из этого нам не досталось. Впрочем, руководство на русском языке можно загрузить с европейского сайта компании. Перевод руководства на русский язык выполнен достаточно качественно, и, что приятно, в нем присутствует активное иерархическое оглавление.

Управление проекцией

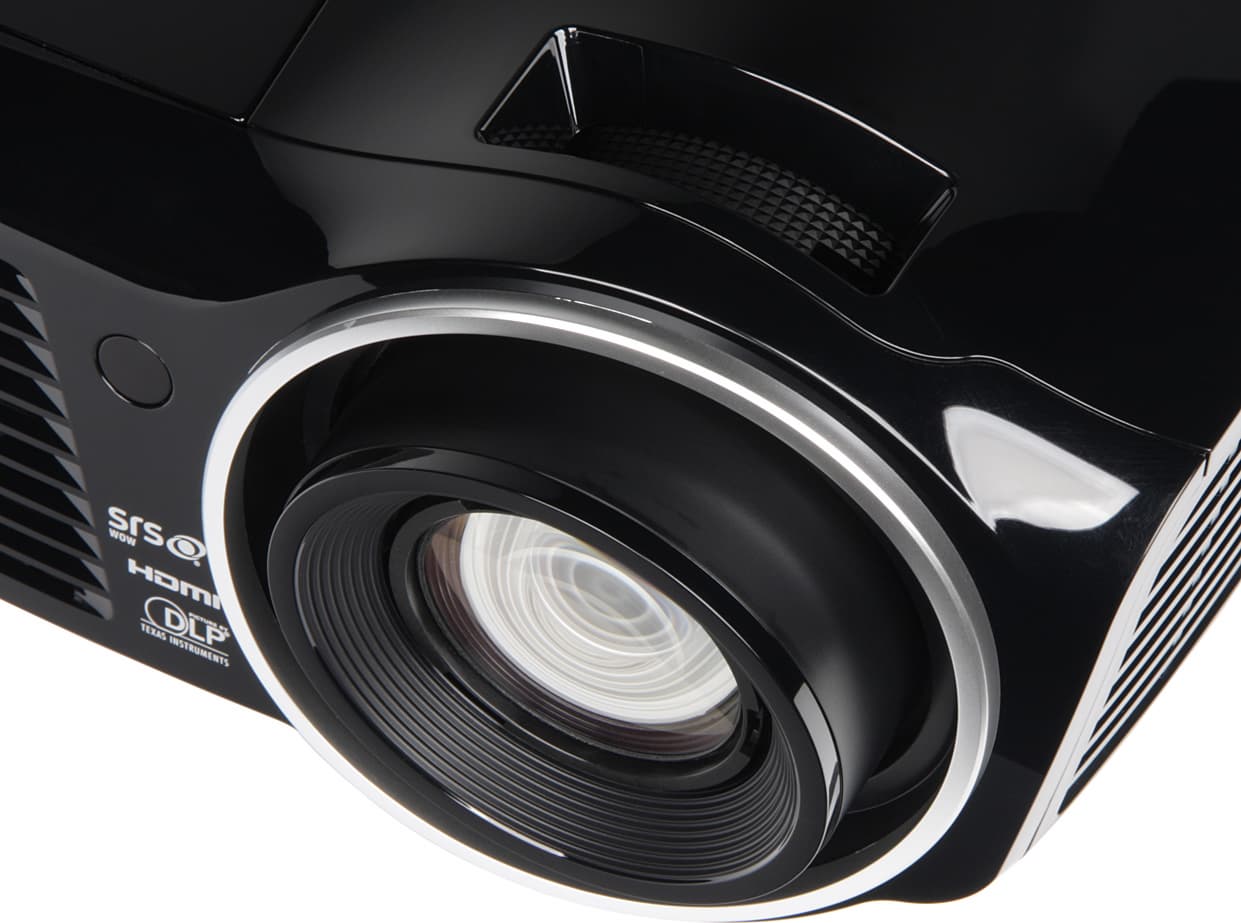

Проектор Vivitek H1185HD, объектив

Фокусировка изображения на экране и регулировка фокусного расстояния осуществляются вращением выступающей части объектива и кольца на объективе, соответственно. Положение объектива относительно матриц настроено так, что нижний край изображения находится немного выше оси объектива. Есть функция ручной цифровой коррекции вертикальных трапецеидальных искажений. Для облегчения настройки проекции из меню на экран можно вывести простую таблицу в виде черно-белой сетки.

Режимов геометрической трансформации шесть штук, они позволяют подобрать оптимальный режим для анаморфированной картинки, для форматов 4:3 и LetterBox или вывести изображение 1:1 без интерполяции.

Проектор Vivitek H1185HD, меню

Есть функции цифрового увеличения, стоп-кадра и временной приостановки проекции. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

Настроек, влияющих на цветовой и яркостный баланс, относительно много.

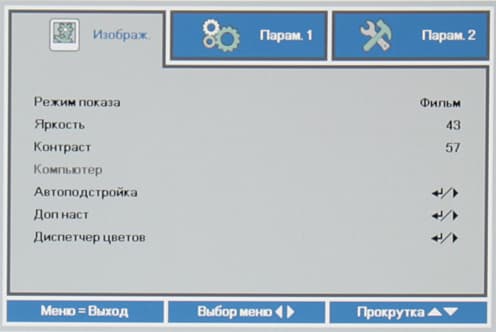

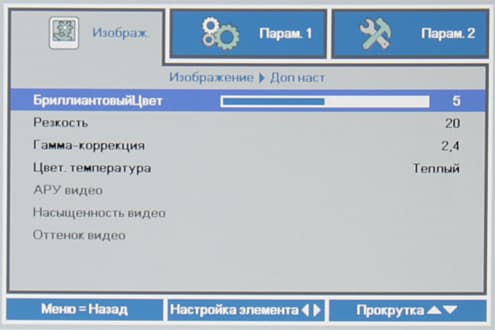

Проектор Vivitek H1185HD, меню

Проектор Vivitek H1185HD, меню

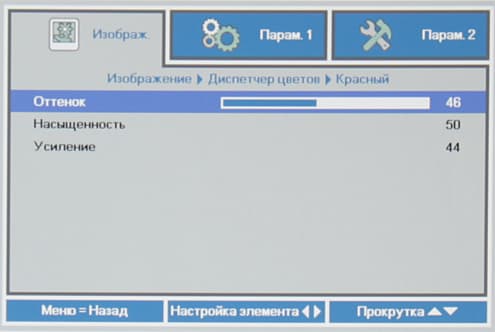

Отметим наличие тонкой подстройки цветовой температуры и возможность настройки цветов с помощью регулировки яркости, насыщенности и оттенка шести основных цветов.

Проектор Vivitek H1185HD, меню

В проекторе имеется несколько предустановленных режимов и один пользовательский профиль. Параметр Режим лампы определяет яркость лампы, при выборе варианта Экономичный яркость понижается, как и интенсивность охлаждения.

Дополнительные возможности

Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала. Также можно установить режим, в котором проектор будет автоматически включаться при подаче питания. Параметр Таймер сна определяет время, через которое проектор выключится сам. Проектор может показывать текстовые субтитры, передаваемые с некоторыми видами видеосигналов. Для исключения несанкционированного использования проектора служит защита паролем и блокировка кнопок на корпусе проектора. Впрочем, все эти функции мы не тестировали, просто перечисляем, что указано в руководстве к проектору.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Если не указано обратное, то выбран профиль с минимальной коррекцией цветовой температуры, параметр БриллиантовыйЦвет выведен на максимум, включен режим высокой яркости лампы и объектив установлен на минимальное фокусное расстояние:

РежимСветовой поток
2270 лм
Режим пониженной яркости 1750 лм
БриллиантовыйЦвет = 0, цветовой баланс скорректирован 840 лм
Равномерность
+13%, −43%
Контрастность
440:1

Световой поток немного меньше паспортного значения (заявлено 2500 лм). В калиброванном режиме и при отключении БриллиантовыйЦвет световой поток значительно снижается (как и контрастность — см. ниже). Равномерность освещенности средняя. Контрастность на шахматном поле по ANSI высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
1700:1 (7300:1)
БриллиантовыйЦвет = Выкл., цветовой баланс скорректирован 744:1
Максимальное фокусное расстояние 2200:1 (10800:1)

Контрастность без коррекции цветов относительно высокая и она увеличивается при увеличении фокусного расстояния. Приведение цветопередачи в норму естественно снижает контрастность и световой поток, то есть у пользователя есть выбор — или добиваться максимального правдоподобия цветов и терять в яркости и контрастности, или оставить цвета как есть, сохраняя максимальные яркость и контраст, или искать компромиссы. В скобках приведена контрастность, полученная в режиме с автоматической подстройкой яркости, в котором яркость лампы при выводе черного поля на весь экран немного понижается.

Проектор оснащен светофильтром с шестью сегментами: широкие красный, зеленый и синий, узкие желтый, голубой (cyan) и пурпурный (magenta). За счет желтого, голубого и пурпурного сегмента и использования промежутков между сегментами повышается яркость белого поля при включении режима БриллиантовыйЦвет. Также в этом режиме указанные сегменты участвуют в формировании соответствующих им и ряда других цветов. Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает баланс яркости цветов — чистые цвета на фоне белых участков выглядят неестественно тусклыми. При включении режима sRGB, в котором БриллиантовыйЦвет отключен, баланс выравнивается. Однако при этом сильно понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к значительному снижению контраста.

Судя по графикам зависимости яркости от времени, частота чередования сегментов светофильтра составляет 120 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 2x. Эффект «радуги» заметен. Как и во многих DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при Гамма-коррекция = 2,2 (при этом значении реальная гамма-кривая ближе всего к стандартной). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

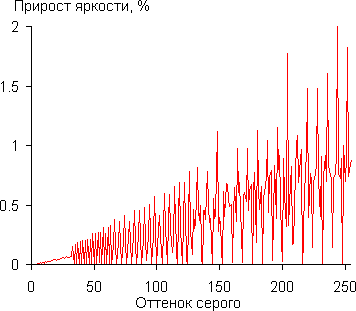

Проектор Vivitek H1185HD, дифференциальная гамма-кривая

В целом тенденция роста прироста яркости сохраняется во всем диапазоне, но далеко не каждый следующий оттенок значимо ярче предыдущего, и пара ближайших к черному оттенков по яркости от него неотличимы:

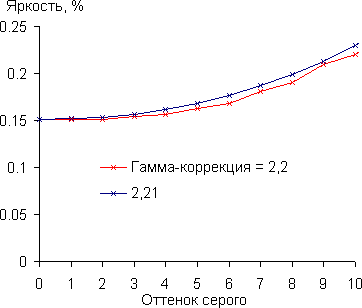

Проектор Vivitek H1185HD, гамма-кривая в тенях

Впрочем, этот незначительный завал в тенях практически не сказывается на картинке. Аппроксимация полученной по 256 точкам гамма-кривой дала значение показателя 2,21, что практически равно стандартной величине, при этом аппроксимирующая функция хорошо совпала с реальной гамма-кривой:

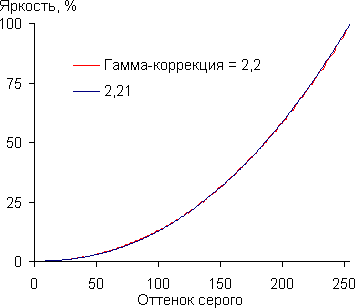

Проектор Vivitek H1185HD, гамма-кривая

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Уровень шума и потребляемая мощность зависят от текущего режима:

Режим Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Высокой яркости 37,4 Тихо 282
Пониженной яркости 31,5 Очень тихо 227

В режиме ожидания потребление электроэнергии составило 7,7 Вт и 0,5 Вт в режиме с максимальной экономией с отключенными интерфейсами. При выключении проектора вентиляция включается на максимум, что позволяет сократить время на охлаждение лампы до примерно 10 с.

По высоким кинотеатральным стандартам в режиме высокой яркости проектор немного шумноват, но в режиме низкой яркости уровень шума снижается до приемлемой величины. Характер шума не раздражает.

Встроенный громкоговоритель относительно громкий, но звук имеет характерный «пластмассовый» призвук (из-за резонансов корпуса), впрочем, сильных искажений нет даже на максимальной громкости. В наушниках звук имеет огромный запас по громкости и шума в паузах нет, однако нет и низких частот, да и в целом качество звука не очень высокое.

Тестирование видеотракта

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Изображение четкое, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Оттенки на шкале серого различаются от 2 до 244, то есть присутствует минимальный завал в тенях и значимый в светах.

DVI-подключение

При подключении к DVI-выходу видеокарты компьютера (с помощью кабеля-переходника с HDMI на DVI) поддерживаются режимы вплоть до 1920 на 1080 пикселей включительно при 60 Гц кадровой частоты. Черное и белое поля выглядят относительно равномерными по яркости и цветовому тону. Геометрия отличная   прогиб внутрь по границам проекции не превышает 2 мм на 1,5-2 м ширины. Четкость высокая, также как и при VGA-подключении цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации незначительные, даже в углах ширина цветной каемки у контрастных объектов минимальная. Фокусировка даже к углам практически не нарушается.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета в режиме sRGB правильные, оверскан отсутсвует. Есть реальная поддержка режима 1080p при 24 кадр/с (кадры выводятся с равной длительностью, при этом частота чередования цветов устанавливается на 96 Гц). Тонкие градации оттенков различаются как в тенях, так и в светах. Яркостная и цветовая четкости всегда очень высокие.

Функции обработки видеосигнала

В случае чересстрочных сигналов только для неизменных частей кадра выполняется склейка из полей, меняющиеся области выводятся по полям. Впрочем, для чересстрочных видеосигналов обычного разрешения выполняется некоторое сглаживание диагональных границ двигающихся объектов. Качество масштабирования до разрешения матрицы относительно хорошее. Есть не отключаемая функция подавления видеошумов, неплохо справляющаяся со своей задачей.

Определение задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключения страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками. То есть совсем-совсем настоящая полная задержка чуть-чуть больше. В итоге задержка вывода изображения составила около 28 мс при VGA-подключении и порядка 32 мс при HDMI(DVI)-подключении. Эти задержки практически не ощутимы.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват в режиме sRGB чуть-чуть отличается от sRGB:

Проектор Vivitek H1185HD, цветовой охват

Однако отличия от sRGB невелики, поэтому цвета имеют насыщенность близкую к естественной. В режиме с максимальным значением БриллиантовыйЦвет охват чуть-чуть меняется из-за вовлечения сегментов светофильтра с промежуточными цветами:

Проектор Vivitek H1185HD, цветовой охват

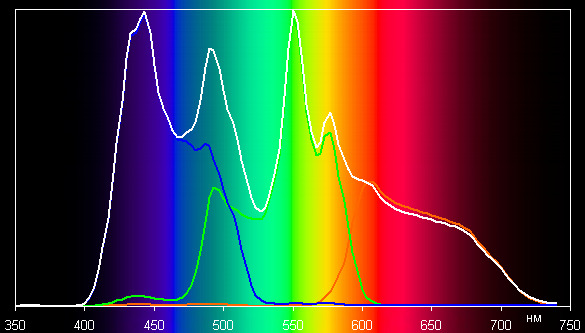

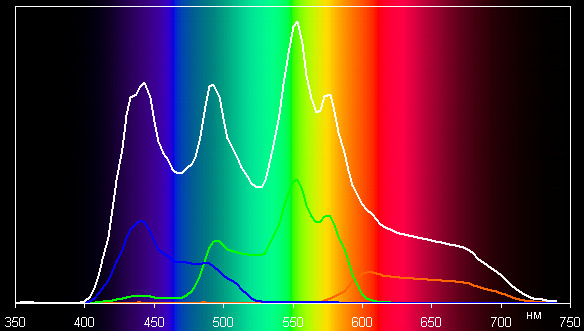

Ниже приведены спектры белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) при выключенном БриллиантовыйЦвет и при выборе профиля sRGB:

Проектор Vivitek H1185HD, спектры

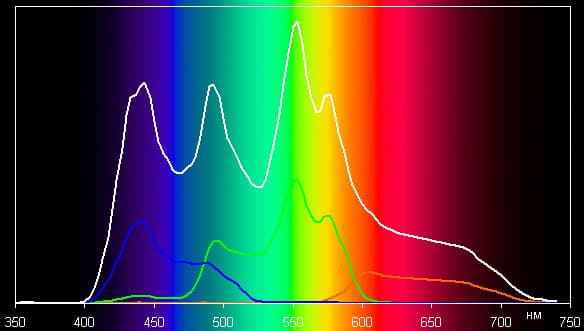

И при максимальном значении БриллиантовыйЦвет:

Проектор Vivitek H1185HD, спектры

Видно, что при включенном БриллиантовыйЦвет яркость белого заметно выше яркости основных цветов в соответствующих областях спектра, поэтому в этом режиме основные цвета на фоне белых участков выглядят менее яркими, чем должны быть на самом деле. Отключение БриллиантовыйЦвет выравнивает яркостный баланс цветов.

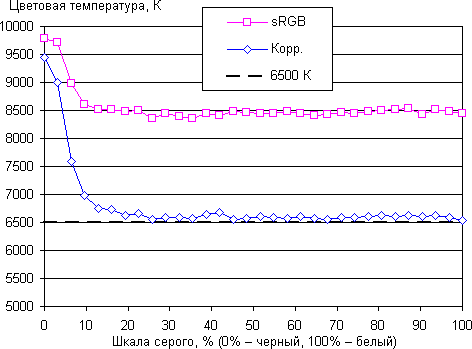

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для встроенного профиля sRGB с наилучшей цветопередачей и после ручной коррекции цветопередачи. Укажем, что близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

Проектор Vivitek H1185HD, цветовая температура

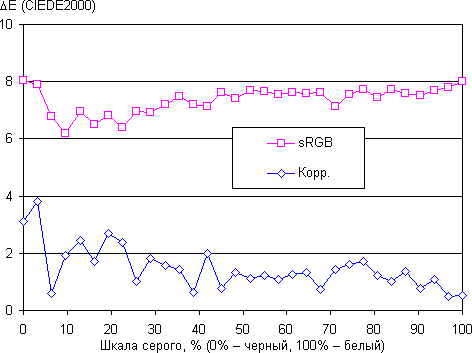

Проектор Vivitek H1185HD, ΔE

Ручная коррекция дала очень хороший результат — ΔE минимальная, а цветовая температура фактически равна 6500 К на всей значимой шкале серого. Разумеется, как было показано выше, чем точнее настроена цветопередача, тем ниже яркость и контраст. Тут уж придется выбирать, что важнее.

Выводы

Проектор относится к сегменту относительно недорогих Full HD-проекторов для домашнего кинотеатра, но при этом благодаря относительно высокой яркости может быть использован и для просмотра развлекательного контента в незатемненном помещении, для игр и даже для проведения презентаций. Получился некоторый универсальный вариант.

Достоинства:

  • Хорошее качество изображения
  • Тихая работа
  • Поддержка стереоскопического режима
  • Удобный пульт ДУ с подсветкой кнопок
  • Два HDMI-входа
  • Быстрое выключение
  • Функции защиты от кражи и несанкционированного использования
  • Сумка в комплекте
  • Хорошая локализация для России

Недостатки:

  • Заметный эффект радуги
