Кинотеатральный Full HD DLP-проектор BenQ W1200


До сих пор мы ограничивали свое знакомство с кинотеатральными проекторами BenQ моделями HD Ready и продвинутыми Full HD, тогда как сегмент бюджетных Full HD оставался не охваченным. Данный обзор восполняет этот пробел.

Содержание:

Паспортные характеристики, комплект поставки и цена

Технология проецирования DLP, 6 сегментов в светофильтре (RGBRGB), скорость 4×
Матрица Один DMD-чип, 16:9
Разрешение матрицы 1920×1080
Объектив Зум 1,5x, f = 20,72—31 мм, F2,41—2,91
Лампа 230 Вт
Срок службы лампы 2500 ч, 4000 ч в режиме пониженной яркости
Световой поток 1800 ANSI лм
Контрастность 5000:1 full on/full off
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) от 0,762 м (0,89—1,14 м)
до 7,62 м (9,38—11,855 м)
Интерфейсы
  • Видеовход, композитный, RCA
  • Видеовход, S-Video, mini DIN 4 pin
  • Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), 3 RCA
  • Видеовход, VGA, mini D-sub 15 pin (совместим с компьютерными RGB и компонентными Y/Cb/Cr(Y/Pb/Pr)-сигналами)
  • Видеовход, HDMI (в. 1.3), 2 шт.
  • Видеовыход, VGA, mini D-sub 15 pin (сквозная передача со входа VGA)
  • Аудиовход, 2×RCA
  • Аудиовход, гнездо 3,5 мм миниджек
  • Аудиовыход, гнездо 3,5 мм миниджек
  • USB, гнездо типа B, сервисный интерфейс
  • RS-232C, D-sub 9 pin (m), обновление микропрограммы
  • Управление экраном, гнездо 3,5 мм миниджек, 12 В
Форматы входного сигнала телевизионные (композитный и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
аналоговые RGB-сигналы: до 1600×1200@60 Гц и 1920×1080@60 Гц (Отчет MonInfo)
цифровые сигналы HDMI (RGB и компонентные): до и 1920×1200@60 Гц и 1080p@24/25/30/50/60 Гц (Отчет MonInfo)
Особенности
  • Интерполяция кадров
  • Цифровая коррекция вертикальных трапецеидальных искажений (±20°)
  • Технология BrilliantColor
  • Поддержка ISFccc

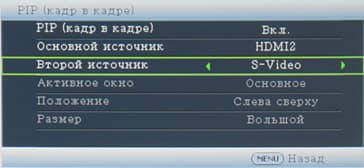

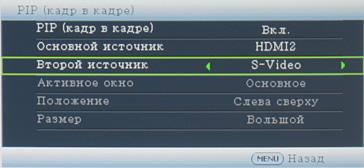

  • Функция картинка-в-картинке
  • 10-битная обработка цвета
  • Отсутствие воздушного фильтра
  • Гарантия на лампу 12 месяцев или 2000 часов, что наступит раньше
Уровень шума 27 дБ, 22 дБ в режиме пониженной яркости
Встроенная звуковая система Два громкоговорителя, 2×10 Вт
Масса 3,6 кг
Размеры (Ш×В×Г) 339,2×138,8×260,6 мм (без ножек)
Напряжение питания 100—240 В, 50—60 Гц
Потребляемая мощность 320 Вт максимум, менее 1 Вт в ждущем режиме
HC3900 330 Вт, 0,5 Вт в ждущем режиме
Комплект поставки
  • Проектор с крышкой на объективе
  • Кабель питания (европейская вилка)
  • VGA-видеокабель (mini D-sub 15 pin на mini D-sub 15 pin)
  • ИК-пульт ДУ и два элемента питания AA для него
  • Краткое руководство пользователя
  • CD-ROM c инструкциями по эксплуатации
Ссылка на сайт производителя www.benq.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(1)

Внешний вид

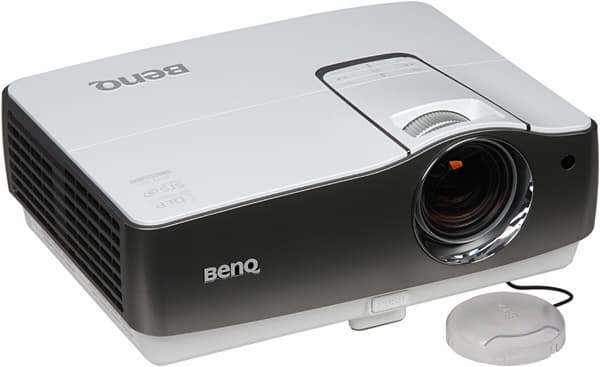

DLP-проектор BenQ W1200, внешний вид

Корпус проектора изготовлен из пластика. Поверхность верхней панели белая и зеркально-гладкая, по периметру — серо-серебристая, а днище — матово-белое. Часть верхней панели снимается, открывая доступ к отсеку лампы, — для замены лампы проектор не нужно демонтировать с потолочного кронштейна. На верхней панели находятся прорезь для ребристых колец объектива, а также контрольная панель с кнопками и индикаторами состояния.

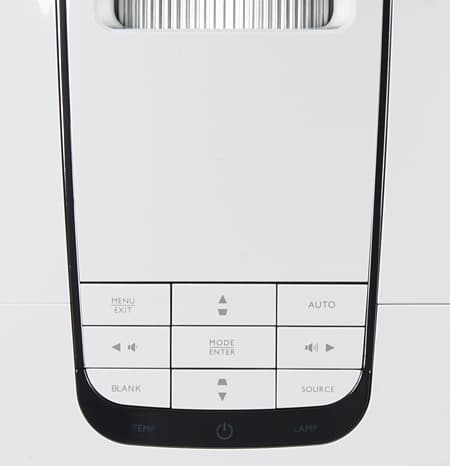

DLP-проектор BenQ W1200, контрольная панель с кнопками и индикаторами состояния

В режиме ожидания индикатор питания неярко светится красным, при работе он неярко светится зеленым, при желании в меню индикатор можно вообще выключить. Интерфейсные разъемы помещены в неглубокую нишу на задней панели.

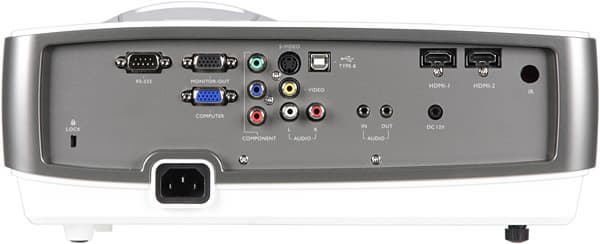

DLP-проектор BenQ W1200, задняя поверхность

На дно этой ниши наклеен лист прочного полупрозрачного пластика — металлические края разъемов царапин на нем не оставляют. Подписи к разъемам мелковаты и не очень контрастные. Также на задней панели можно обнаружить разъем питания, разъем для замка Кенсингтона, и круглое окошко ИК-приемника. Второй ИК-приемник — на передней панели.

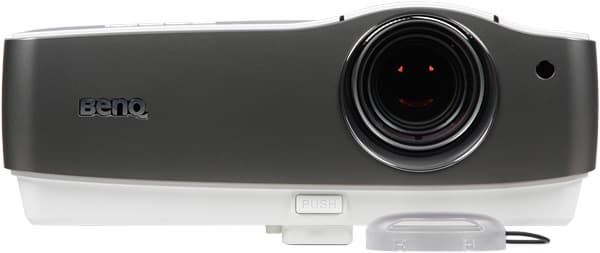

DLP-проектор BenQ W1200, лицевая поверхность

Правый и левый бока — сплошные решетки вентиляции, за ними можно разглядеть большие вентиляторы и круглые громкоговорители.

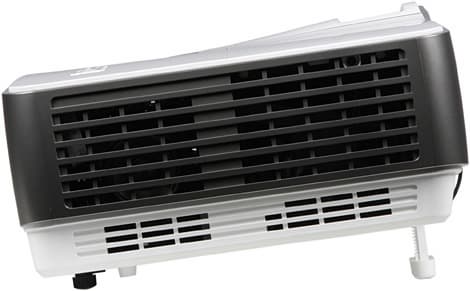

DLP-проектор BenQ W1200, правая поверхность

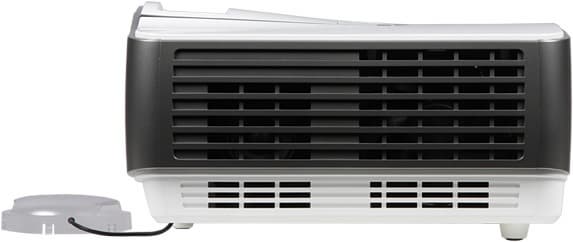

DLP-проектор BenQ W1200, левая поверхность

Воздух забирается слева и выдувается направо. Объектив утоплен в корпус, дополнительную его защиту обеспечивает крышка из полупрозрачного пластика, прикрепленная резиновым поводком к корпусу проектора. Заметим, что в крышке есть две широкие прорези (за которые ее ухватывают пальцы), поэтому 100% защиты от пыли она не обеспечивает. Передняя ножка на зубчатой рейке позволяет приподнять переднюю часть проектора при его размещении на горизонтальной поверхности, а для устранения небольшого перекоса нужно вкручивать-выкручивать заднюю правую ножку. В днище проектора вделаны 3 металлические втулки с резьбой, предназначенные для монтажа на потолочном кронштейне. Фильтра от пыли в проекторе нет, что, впрочем, типично для современных DLP-проекторов.

Пульт

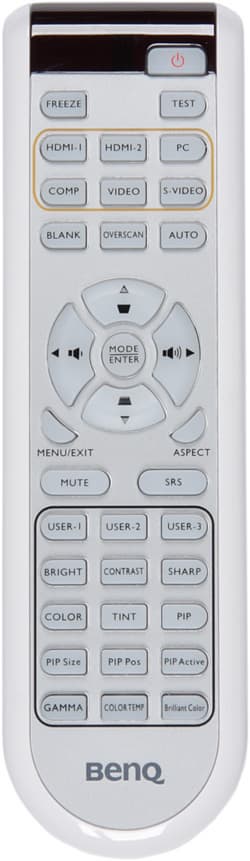

DLP-проектор BenQ W1200, пульт ДУ

Корпус пульта изготовлен из белого пластика с зеркально-гладкой поверхностью. Чтобы не создавать мешающих бликов, панель под кнопками предусмотрительно сделана матово-серебристой. Благодаря оригинальной форме, не лишенной некоторого изящества, пульт удобно лежит в руке. Кнопок относительно много, они мелковаты, как и надписи на них, поэтому пользоваться пультом не очень удобно. Есть достаточно яркая и равномерная светодиодная подсветка, которая включается на несколько секунд при нажатии на любую кнопку.

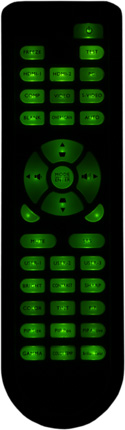

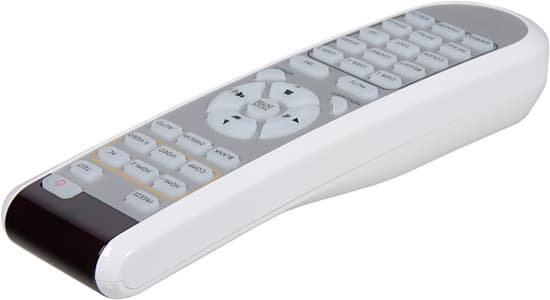

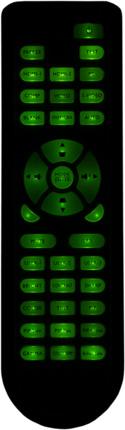

DLP-проектор BenQ W1200, пульт ДУ      DLP-проектор BenQ W1200, пульт ДУ с подсветкой

Коммутация

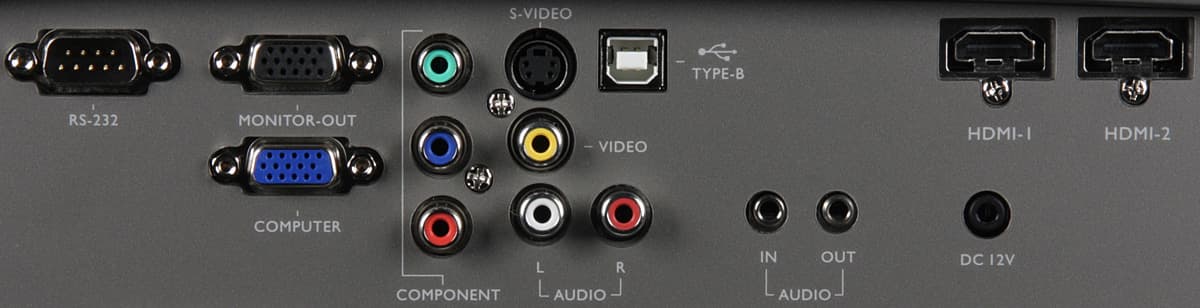

DLP-проектор BenQ W1200, интерфейсы

Вход с разъемом mini D-sub 15 pin совместим как с компьютерными VGA-сигналами, так и с компонентными цветоразностными. Внешний монитор подключается к выходу MONITOR-OUT, на который передаются сигналы с VGA-входа. В меню можно указать, осуществлять ли эту передачу в режиме ожидания. Вид кодирования цвета и яркостный диапазон при HDMI-подключении проектор определяет автоматически, но эти параметры можно установить и вручную. В проектор встроены два громкоговорителя, поэтому есть и пара аналоговых аудиовходов, также входы HDMI способны принимать звук в цифровом виде. Для подключения внешней аудиосистемы нужно использовать выход AUDIO OUT, если этот разъем задействован, то встроенные громкоговорители отключаются.

Есть отключаемая функция автоматического поиска активного подключения. Вручную видеовходы перебираются кнопкой с подписью SOURCE на корпусе или непосредственно указываются кнопками пульта. Экран с электромеханическим приводом можно подключить к выходу DC 12V. Проектором, видимо, можно дистанционно управлять по интерфейсу RS-232, по крайней мере, с сайта компании-производителя можно скачать инструкцию по использованию COM-порта. Также этот интерфейс (и, возможно, USB) можно использовать для обновления микропрограммы проектора.

Меню и локализация

Меню некрупное, шрифт мелковатый и кириллический вариант с засечками, что еще больше снижает читаемость. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений (впрочем, несколько самых важных настроек напрямую вызываются кнопками пульта и их значения выводятся в небольшие окошки). Меню может находиться по углам экрана или в центре. Есть русская версия экранного меню.

DLP-проектор BenQ W1200, меню

Перевод на русский язык в целом адекватный. Печатной документации как и CD-ROM с руководствами нам не досталось, но с международного сайта компании мы смогли скачать руководство пользователя на русском языке в виде PDF-файла. Перевод руководства на русский язык выполнен достаточно качественно, и, что приятно, в нем присутствует активное иерархическое оглавление.

Управление проекцией

Фокусировка изображения на экране и регулировка фокусного расстояния осуществляются вращением ребристых колец на объективе.

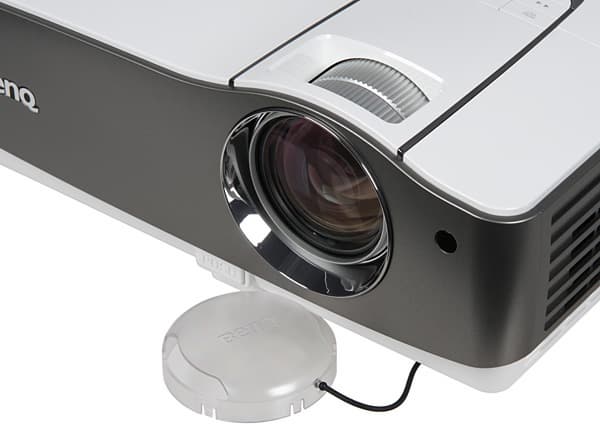

DLP-проектор BenQ W1200, объектив

Пластик на кольцах гладкий, оребрение мелкое, а на минимальном фокусном расстоянии кольцо фокусировки почти полностью уходит под перегородку корпуса. В общем, эргономичность этих органов настройки следовало бы проработать более тщательно. Положение объектива относительно матриц настроено так, что нижний край изображения находится выше (примерно на 1/3 от высоты проекции) оси объектива. Это относительно большой сдвиг. Есть функции ручной и автоматической цифровой коррекции вертикальных трапецеидальных искажений.

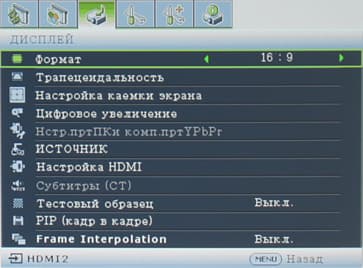

Режимов геометрической трансформации четыре, они позволяют подобрать оптимальный режим для анаморфированной картинки, для форматов 4:3 и LetterBox или вывести изображение 1:1 без интерполяции. Есть и автоматический режим, в котором проектор сам выбирает способ трансформации.

DLP-проектор BenQ W1200, меню

Отметим, что в некоторых случаях, например, для сигналов обычного разрешения при HDMI-подключении в режиме 4:3 картинка слегка искажается — вытягивается по вертикали для PAL и сжимается для NTSC. Параметр Переразвертка определяет обрезку по периметру (с увеличением). Есть функции цифрового увеличения, стоп-кадра, временной приостановки проекции и режим картинка-в-картинке (таблица с возможными сочетаниями источников для основного и дополнительного окна приведена в руководстве).

DLP-проектор BenQ W1200, меню

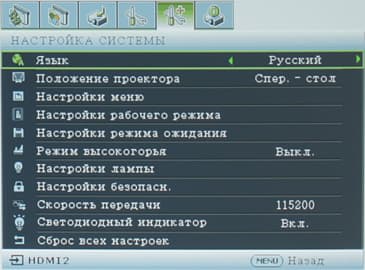

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

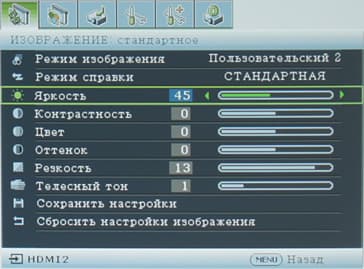

Настроек, влияющих на цветовой и яркостный баланс, относительно много.

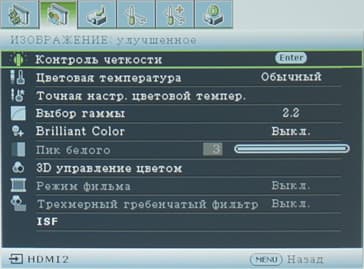

DLP-проектор BenQ W1200, меню

DLP-проектор BenQ W1200, меню

DLP-проектор BenQ W1200, меню

DLP-проектор BenQ W1200, меню

DLP-проектор BenQ W1200, меню

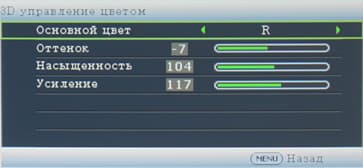

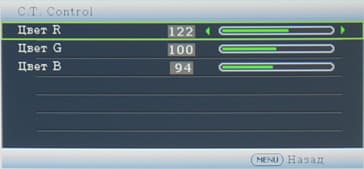

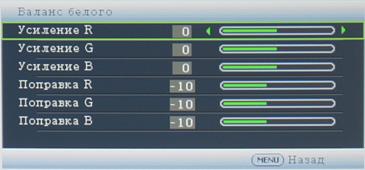

Отметим наличие тонкой подстройки цветовой температуры и возможность настройки цветов с помощью регулировки яркости, насыщенности и оттенка шести основных цветов. Значения настроек изображения можно сохранить в трех пользовательских профилях (для каждого входа), но нужно не забывать это делать, так как настройки изображения автоматически не сохраняются. Предустановленные наборы настроек хранятся в трех нередактируемых профилях, которые можно брать за основу при создании пользовательских профилей. Видимо, прибегнув к услугам профессионалов можно создать еще два калиброванных профиля — ISF Day и ISF Night. Параметр Режим лампы определяет яркость лампы, при выборе Экономичный она понижается, как и интенсивность охлаждения.

Дополнительные возможности

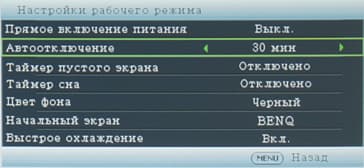

Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала.

DLP-проектор BenQ W1200, меню

Параметр Таймер пустого экрана задает время приостановки проекции, по истечении которого она автоматически возобновится, а Таймер сна определяет время, через которое проектор выключится сам. При включении режима Прямое включение питания подача питания сразу включит проектор. Есть режим с быстрым охлаждением лампы, если он включен, то после выключения проектора он секунды на 3-4 резко увеличивает интенсивность охлаждение, после чего переходит в режим ожидания. Проектор может показывать текстовые субтитры, передаваемые с некоторыми видами видеосигналов. Для исключения несанкционированного использования проектора служит защита паролем.

DLP-проектор BenQ W1200, меню

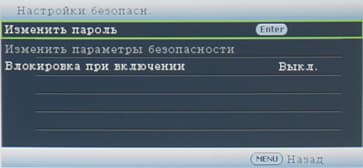

При активации этой функции после включения проектора потребуется ввести пароль.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Если не указано обратное, то выбран профиль без коррекции цветовой температуры, включен режим Brilliant Color, включен режим высокой яркости лампы и объектив установлен на минимальное фокусное расстояние:

ПрофильСветовой поток
1690 лм
Пониженная яркость лампы 1340 лм
BrilliantColor = ВЫКЛ. 1300 лм
BrilliantColor = ВЫКЛ. цветовой баланс скорректирован 560 лм
Равномерность
+19%, −44%
Контрастность
480:1
BrilliantColor = ВЫКЛ. цветовой баланс скорректирован 340:1

Световой поток немного меньше паспортного значения (заявлено 1800 лм). В калиброванном режиме и при отключении Brilliant Color световой поток значительно снижается, как и контрастность. Равномерность освещенности не очень хорошая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

Режим Контрастность full on/full off
1925:1
BrilliantColor = ВЫКЛ. 1485:1
BrilliantColor = ВЫКЛ. цветовой баланс скорректирован 750:1
Максимальное фокусное расстояние 2590:1

Контрастность без коррекции цветов хорошая. Как и в случае со световым потоком у пользователя есть выбор, или добиваться максимального правдоподобия цветов и терять в яркости и контрастности, или оставить цвета как есть, сохраняя максимальные яркость и контраст, или искать компромиссы.

Проектор оснащен светофильтром с шестью сегментами из повторяющейся триады красного, зеленого и синего цветов. При включении Brilliant Color яркость белого поля повышается за счет использования промежутков между сегментами. Разумеется, увеличение яркости белого относительно цветных участков изображения немного ухудшает цветовой баланс. При выключении режима Brilliant Color баланс выравнивается. Однако при этом понижается освещенность белого поля, а освещенность черного поля практически не меняется, что, в частности, приводит к снижению контраста.

Судя по графикам яркости от времени, частота чередования сегментов составляет 240 Гц при кадровой развертке в 60 Гц, т.е. светофильтр имеет скорость . В режиме 24p частота чередования сегментов равна 192 Гц (3,2x). Эффект «радуги» присутствует, но заметен несильно. Как и во всех DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

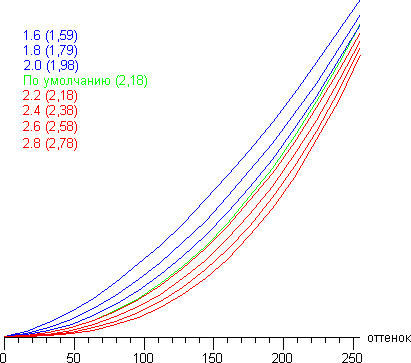

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Выбор гаммы. Графики ниже демонстрируют полученные гамма-кривые. На подписях в скобках приведены значения показателей аппроксимирующей функции:

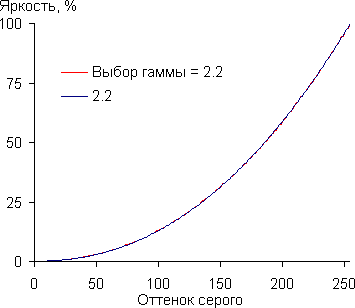

DLP-проектор BenQ W1200, гамма-кривая

Настройка гамма-коррекции произведена очень точно, фактически показатель соответствует значению настройки. При Выбор гаммы = 2,2 мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

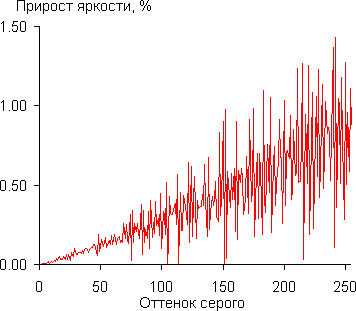

DLP-проектор BenQ W1200, гамма-кривая

За исключением пары выбросов тенденция роста прироста яркости сохраняется во всем диапазоне, кроме начального участка — два ближайших к черному оттенков по яркости от него неотличимы:

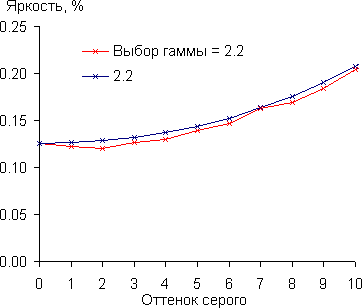

DLP-проектор BenQ W1200, гамма-кривая

Впрочем, этот незначительных завал в тенях практически не сказывается на картинке, а при работе в диапазоне в стандартном 16—235 завала нет вовсе. Аппроксимация полученной по 256 точкам гамма-кривой дала значение показателя 2,20, при этом аппроксимирующая функция практически совпала с реальной гамма-кривой:

DLP-проектор BenQ W1200, гамма-кривая

В режиме высокой яркости потребление электроэнергии составило 308 Вт, в режиме пониженной яркости — 260 Вт, а в режиме ожидания — 0,6 Вт.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Высокой яркости 35 Тихо
Пониженной яркости 33 Очень тихо

По кинотеатральным критериям в режиме высокой яркости проектор несколько шумноват, но в режиме низкой яркости уровень шума снижается до приемлемой величины. Характер шума не раздражает.

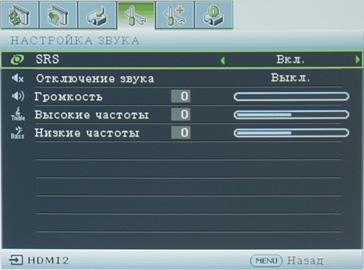

Встроенные громкоговорители относительно громкие, но их звук имеет характерный «пластмассовый» призвук (из-за резонансов корпуса), а стереофонический эффект выражен не очень хорошо. Впрочем, в некоторых случаях, можно и с таким звуком кино посмотреть. Настройкам звука посвящена отдельная закладка в меню:

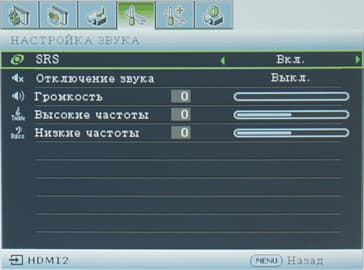

DLP-проектор BenQ W1200, меню

Тестирование видеотракта

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты (пришлось, правда, вручную подстроить фазу и положение). Изображение четкое, но вертикальные цветные линии толщиной в один пиксель выводятся с небольшой потерей цветовой четкости. Оттенки на шкале серого различаются от 1 до 255.

DVI-подключение

При подключении к DVI-выходу видеокарты компьютера (с помощью кабеля-переходника с HDMI на DVI) поддерживаются режимы вплоть до 1920 на 1080 пикселей включительно при 60 Гц кадровой частоты. Черное и белое поля выглядят относительно равномерными по яркости и по цветовому тону. Геометрия близка к идеальной — прогиб вниз по горизонтальным границам проекции составляет порядка 2 мм на 1,5 м ширины. Цвета яркие, в некоторых режимах и даже слегка ярче, чем должны быть. Четкость высокая, но также как и при VGA-подключении вертикальные цветные линии толщиной в один пиксель выводятся с небольшой потерей цветовой четкости. Видимо, в проекторе есть не убираемое повышение контурной резкости. Хроматические аберрации незначительные, даже в углах ширина цветной каемки у контрастных объектов не превышает 1/3 пикселя. Фокусировка к углам нарушается совсем чуть-чуть.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с (кадры выводятся с равной длительностью). Тонкие градации оттенков различаются как в тенях, так и в светах. Яркостная и цветовая четкости всегда очень высокие.

Работа с источником композитного и компонентного видеосигнала

Качество аналоговых интерфейсов (композитного, S-Video и компонентного) высокое, но четкость чуть-чуть ниже максимально возможной для конкретных сочетаний типа подключения и видеосигнала. В случае композитного и S-Video-подключения есть некоторая неравномерность оттенков на шкале серого, которая устраняется регулировкой цветового баланса. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются, при необходимости уровни черного и белого в широких пределах корректируются настройками Яркость и Контрастность, соответственно.

Функции обработки видеосигнала

В случае чересстрочных сигналов проектор пытается полностью восстановить исходный кадр, используя смежные поля. В случае компонентного подключения и сигналов 576i/480i и 1080i проектор в большинстве случаев правильно склеивал кадры как в случае чередования полей 2-2, так и 3-2, но иногда происходил срыв на вывод по полям, а в сложных случаях мелькала характерная «расческа» на границах объектов в движении. При HDMI-подключении склейка полей выполняется только для неподвижных объектов. Для чересстрочных видеосигналов обычного разрешения выполняется некоторое сглаживание диагональных границ двигающихся объектов. Качество масштабирования до разрешения матрицы не очень высокое. В общем, лучше проектор подключать к источнику прогрессивного сигнала и масштабирование выполнять на стороне источника.

В проекторе есть функция вставки кадров, которая в подавляющем большинстве случаев отлично справляется со своей задачей — движения в кинофильмах с 24 кадр/с становятся плавными, четкость объектов в движении повышается, артефактов очень и очень мало, вставка хорошо работает даже в случае быстрого и сложного движения. Впрочем, на некоторых кадрах из фильма «АВАТАР» артефакты хорошо заметны, например, в виде троящегося лука в руках всадника, быстро летящего на фоне парящей горы, но с этими кадрами справляются далеко не все проекторы топового уровня.

Определение задержки вывода

Задержка вывода изображения относительно ЭЛТ-монитора составила около 124 мс при VGA-, и 118 мс при HDMI(DVI)-подключении. Это большая величина, очень ощутимая даже при простой работе за компьютером. О том, чтобы играть в динамичные игры при такой задержке можно и не думать. Видимо, в проекторе всегда работает буферизация кадров, которая нужна для правильного расчета промежуточных кадров. Почему она остается активной даже при отключении функции интерполяции кадров — вопрос к производителю. Надеемся, что будет обновление микропрограммы, исправляющее этот недостаток.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват немного шире sRGB:

DLP-проектор BenQ W1200, Цветовой охват

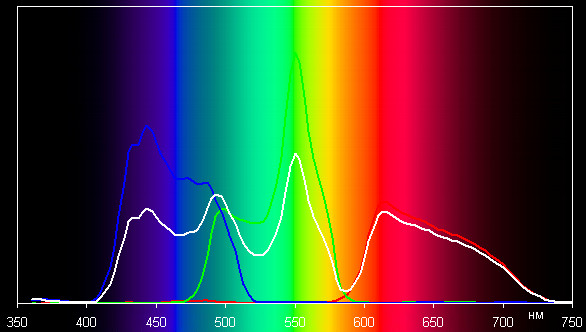

Ниже приведен спектр белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов) при выключенном Brilliant Color:

DLP-проектор BenQ W1200, спектр

Видно, что яркость синего и зеленого цветов немного завышена относительно яркости белого поля. В совокупности со слегка увеличенным охватом это приводит к тому, что цвета выглядят немного более насыщенными и яркими. В большинстве случаев это скорее положительно сказывается на качестве изображения, но при желании можно попробовать отрегулировать насыщенность настройками изображения. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для режима с коррекцией цветопередачи (Цветовая температура = Теплее) и после ручной подстройки усиления трех основных цветов. Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

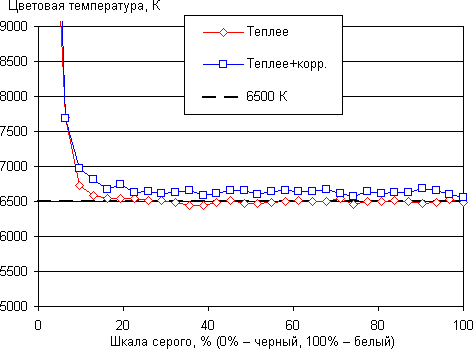

DLP-проектор BenQ W1200, цветовая температура

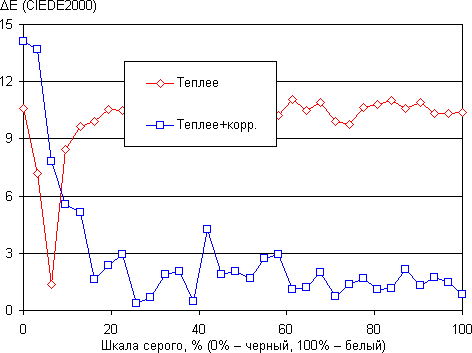

DLP-проектор BenQ W1200, дельта E

Прежде всего, отметим хорошую равномерность оттенков на шкале серого. Также видно, что ручная коррекция приблизила цветопередачу к целевой — удалось добиться небольших значений ΔE, при незначительном отклонении цветовой температуры от 6500 К. Разумеется, как было показано выше, чем точнее настроена цветопередача, тем ниже яркость и контраст. Тут уж придется выбирать, что важнее.

Выводы

Проектор занимает нишу «бюджетный Full HD-проектор». Не без недостатков, но наличие правильного кинотеатрального светофильтра RGBRGB и функции вставки кадров можно только приветствовать. Первое в недорогих проекторах встречается далеко не всегда, а второе в этом классе мы вообще видим впервые. В общем, учитывая адекватную цену, проектор BenQ W1200 можно рекомендовать в качестве основы для домашнего кинотеатра начального уровня.

Достоинства:

  • Хорошее качество изображения (высокая четкость, правильная цветопередача, достаточная яркость)
  • Тихая работа
  • Функция вставки промежуточных кадров
  • Подсвета у пульта ДУ
  • Русифицированное меню

Недостатки:

  • Не очень удобные в работе пульт и меню
  • Большая задержка вывода
