Spyder3 ELITE


Решения для управления цветом не обеспечивают 100% результат и их эффективность в равной мере зависит от того, как они сделаны, и на сколько квалифицированы их пользователи. При этом, неквалифицированный пользователь не может и оценить, эффективно ли работает система управления цветом. Не может, так как ищет готового решения и не имеет желания разбираться. Это не так уж и плохо. Пусть поработает отбор и выживут те, кто разберутся. А не разобравшимся придется заняться другим делом.

Вместе с тем, я признаю, что не смотря на написание нескольких статей про управление цветом и прочтение нескольких умных книг по этой теме, освоение нового калибратора или системы калибровки в режиме «если копнуть поглубже» не всегда простое занятие, иногда оно больше напоминает пляски с бубнами и прочее шаманство. Условий и параметров у управления цветом много, а руководство к устройству калибровки, как правило, слишком общо.

Сейчас можно купить комплекты калибровки разных марок и разного уровня сложности. Опыт показывает, что лучше покупать именно то решение, набор функций которого решит ваши задачи. Покупать на-вырост большого смысла нет. Чем больше экспертных свойств, тем сложнее с ними разобраться и больше шансов сделать ошибку. Если время имеет цену, неразумно тратить его на мучение с инструментами. Второй важный при выборе аспект — совместимость системы калибровки и компьютера. В идеале, оптимальным было бы опробовать калибратор на компьютере до покупки. Но добрые продавцы почти не встречаются.

Новый калибратор для мониторов и проекторов Spyder3 ELITE (www.colorvision.ru, www.datacolor.eu) дал повод немного поплясать. Тестирование устройств калибровки, которые были описаны ранее, как правило, проводилось на одном рабочем компьютере с «нормальным» железом и операционной системой. Так было бы и со Spyder3 ELITE. Но «под рукой» оказалось несколько компьютеров…

Проблемы, с которыми пришлось столкнуться, отчасти возникли из-за особенностей комплекта Spyder3ELITE, отчасти из-за особенностей компьютеров. Некоторые разрешимы, некоторые нет. Не обязательно комплект подойдет для любого компьютера. Подойдет для большинства. Возможно потребуются более глубоко вникать в процесс, чтобы калибровка заработала. Возможно, придется менять видеокарту (такое действительно случалось еще со Spyder2).

В «простом» режиме на настольной машине Spyder3 ELITE откалибровал систему, построил профиль близкий (судя по кривым калибровки LUT) к тому, который раньше построил Spyder2 и взял на себя функции загрузки кривых калибровки в видеокарту и прописке профиля в операционной системе Windows XP.

В процессе калибровки на настольной машине возникло одно небольшое затруднение. Как правило, при установке системы калибровки, нужно предварительно удалить конкурирующие процессы калибровки. Что и было сделано — из системы было удалено ПО Spyder2, а вместе с ним и профиль, который описывал монитор. При первом включении Spyder3 выдал сообщение о том, что не может найти профиль, описывающий дисплей, и отказался работать. Проблема решилась просто — в разделе управления цветом операционной системы дисплею был присвоен абстрактный профиль и потом все заработало.

Почему возникает такая проблема — автору не известно. Возможно разработчики Spyder3 предполагали, что в наше время система управления цветом уже работает повсеместно и ситуация, когда никакой профиль не «приписан» монитору, не может случиться. Пользователям можно дать такую рекомендацию — ставить Spyder3 на чистую операционную систему, без «хвостов» от старых систем калибровки и собственного «ковыряния» в системе. Но если Spyder3 при запуске все же заругается на тему отсутствия профиля, просто подставить ему любой, который система воспринимает в качестве профиля для монитора.

Подобная «проблема с профилем» (вернее его отсутствием) случилась на двух машинах после того, как были удалены системы калибровки Spyder2 и Huey и созданные ими профили. Ее нельзя считать катастрофической. Она легко преодолевается и, как отмечалось выше, после все отлично работает.

Еще две установки Spydera3 на другие компьютеры окончились менее удачно. На новом портативном компьютере с Windows Vista программа работать не стала (формально под Vista все должно было работать). Две переустановки не решили проблемы. Ноутбук остался неоткалиброванным. Во втором случае на портативном компьютере с WindowsXP, который раньше успешно управлялся Spyder2, Spyder3 заработал, но «на половину». Кривые калибровки из профиля в видеокарту автоматически не загружаются. Лишь переключившись с профиля на профиль в окне утилиты ручного выбора профиля ProfileChooser удается подгрузить кривые.

Почему автоматически не загружаются данные калибровки в видеокарту, разобраться не удалось. Мне известно две версии того, почему это может происходить: недостаток оперативной памяти для загрузки утилиты автозагрузки профиля и конфликт с системой управления питанием на портативных компьютерах. Увеличение объема оперативной памяти с 512 МБ до 1024 МБ, как и отключение системы управления питанием (переход с режима «портативный компьютер» на «настольный») не решили проблему. В общем, нет ничего страшного в том, что кривые приходится подгружать вручную. Раз уж они корректно созданы, лишний щелчок мышкой на профиль в окне ProfileChooser сделать не трудно.

Тому, кто пользуется системами калибровки, не лишне будет научиться пользоваться двумя простыми приемами и инструментами оценки работоспособности системы калибровки. Это не так уж и трудно. Во-первых, нужно уметь определять, загружены ли в видеокарту кривые коррекции гаммы, а во-вторых — вручную «переключать» профили.

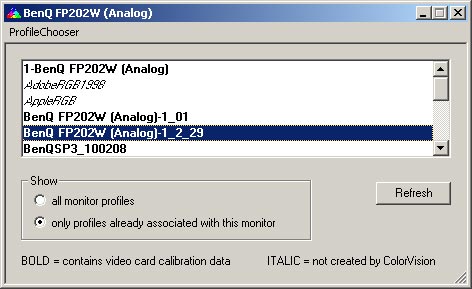

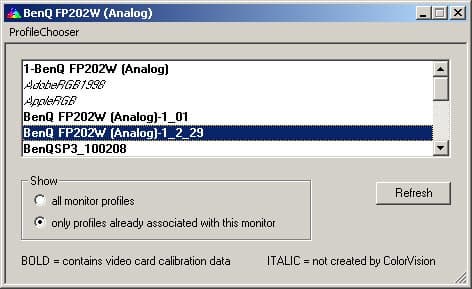

Для второй процедуры в комплекте Spyder3ELITE есть программка ProfileChooser:

ProfileChooser

Чтобы сменить профиль достаточно лишь щелчка мышки на требуемом профиле, для перезагрузки (то есть принудительной загрузки кривых калибровки в LUT) — щелчка на любом профиле и потом снова на том, который нужно перезагрузить.

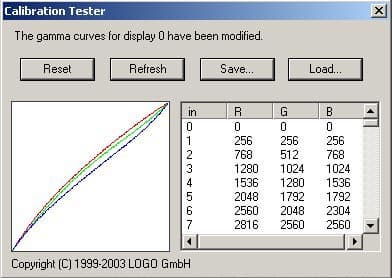

Для проверки, что загружено в LUT видеокарты, можно воспользоваться утилитой CalibrationTester. Она в комплект Spyder3ELITE не входит, но ее можно свободно загрузить, например, отсюдаCalibrationTester кратко описывалась в статьях: Pantone huey, Настройка и калибровка монитора. Комплекты PANTONE/Gretagmacbeth Eye-One display LT и Eye-One display 2).

(Читателям полезно будет также ознакомиться со статьями: Экспертные возможности комплекта калибровки и профилирования Spyder2PRO, Наборы для калибровки и профилирования мониторов Spyder2).

CalibrationTester

В окне Calibration Tester отображаются кривые коррекции для LUT. Их можно сохранять в виде текстового файла, редактировать и с помощью утилиты даже загружать в LUT, если никакого штатного процесса загрузки этого блока (части) профиля не предусмотрено.

После всех предварительных замечаний, доказывающих необходимость не только денег на покупку устройства калибровки, но и наличия минимальной квалификации пользователя, перейдем к описанию самого устройства и процесса калибровки.

Как следует из названия устройства, оно принадлежит к третьему поколению Spyder'ов. Технические характеристики колориметра: 7 датчиков и апертура 27 мм, точность замера компонент x,y 0,0025 — мало о чем говорят. Вроде бы это больше и лучше, чем у Spyder второго поколения (апертура 14,5 мм, сводная таблица характеристик устройств и комплектов на сайте производителя здесь). И как результат, процесс измерения требует меньше времени (калибровка — 5 минут, рекалибровка 2,5 минуты).

Существует две разновидности комплектов Spyder3 для дисплея — Elite и Pro. Elite позволяет более гибко настроить систему, тогда как Pro — проще и содержит лишь все необходимые для фотографа наборы калибровок без возможности произвольного задания установочных параметров гаммы, цветовой температуры, точки черного и белого.

Spyder3ELITE позиционируется производителем, как решение для студий и профессиональных фотографов. Предусмотрена возможность синхронной калибровки нескольких дисплеев. Возможна калибровка двухдисплейных систем (для компьютеров, работающих под управлением ОС Windows, для каждого дисплея требуется отдельная видеокарта). Калибровка может производиться с учетом условий окружающего освещения (компенсация яркости и цветовой температуры в зависимости от яркости окружающего освещения) или исходя из заданных значений яркости черного и белого (что требуется при синхронной калибровке нескольких машин).

Spyder3ELITE

Spyder3ELITE

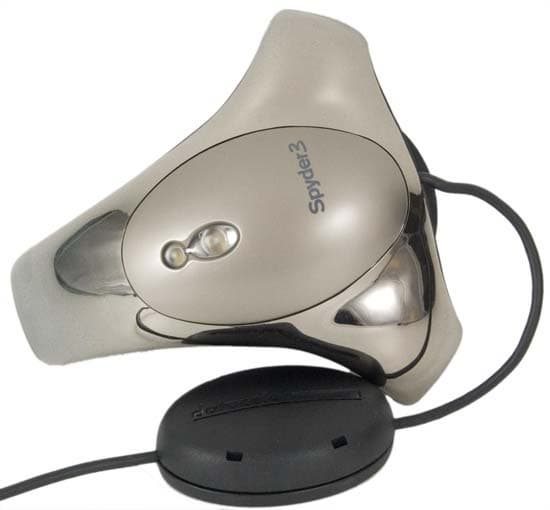

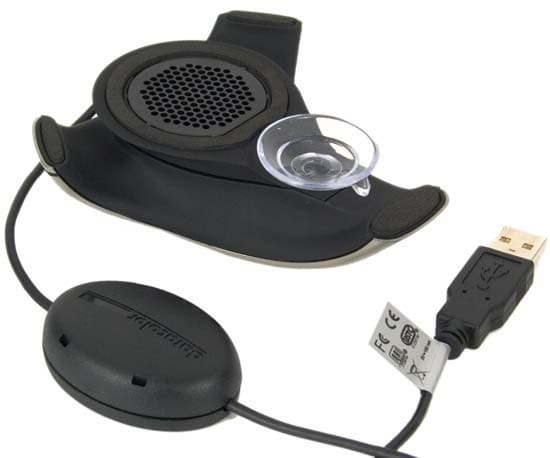

В комплекте: USB-колориметр со съемной присоской и грузиком, подставка для устойчивого размещения колориметра на столе, когда измерения не производятся (штативное гнездо позволяет установить колориметр на штатив при калибровке проектора), программное обеспечение и салфетки для чистки дисплея.

Spyder3ELITE

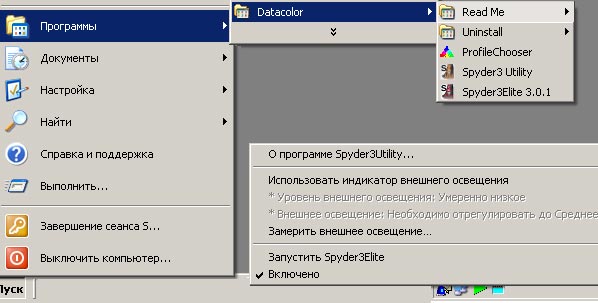

На компьютер устанавливаются: программа Spyder3Elite (функции: настройка, калибровка), Spyder3 Utility (функции: загрузка данных калибровки в видеокарту, отслеживание освещения, индикатор состояния калибровки), утилита выбора профиля дисплея ProfileChooser.

Интерфейс программы зависит от того, что выберет сам пользователь и от того, первый ли это запуск программы или повторный. Выбираем интерфейс:

Spyder3ELITE

Есть три уровня сложности интерфейса: «Основные», «Классические» и «Дополнительные». Чтобы попасть в меню выбора интерфейса, нужно пройти по пунктам «Параметры» — «Дополнительные настройки». Отличие «Основные» от «Классические» в том, что в первом режиме нет этапа выбора цели калибровки, то есть предполагается рекалибровка. Тогда как «Классические» охватывает весь процесс калибровки.

»Классические» — интерфейс, который можно рекомендовать большинству пользователей. Он не позволит совершить грубую ошибку и в работе функций, которые в нем предусмотрены, ошибок в процессе тестирования замечено не было. Тогда как в «Дополнительные» иногда происходят вещи, которые не получается объяснить только недостатком опыта пользователя. Поэтому остановимся на интерфейсе «Классические». («Дополнительные» будут описаны во второй части статьи).

Калибровка происходит в режиме «мастера», который проводит пользователя через все необходимые этапы. Отдельного руководства к программе нет. Программу приходится осваивать по ходу работу. Есть справочная система, которая поясняет, фактически, лишь название функций и режимов, не уделяя внимания общим вопросам управления цветом. Что с утилитарных соображений правильно, так как не отвлекает от процесса калибровки.

При первом запуске «мастер» калибровки предложит задать основные параметры монитора, чтобы исходя из этих данных автоматически сконфигурировать процесс под имеющиеся у дисплея органы управления и цели калибровки.

Заметим еще, что для изменения интерфейса нужно не только выбрать соответствующий пункт, но и перегрузить программу. Только после перезагрузки появятся необходимые и исчезнут лишние пункты меню и функции.

Spyder3ELITE

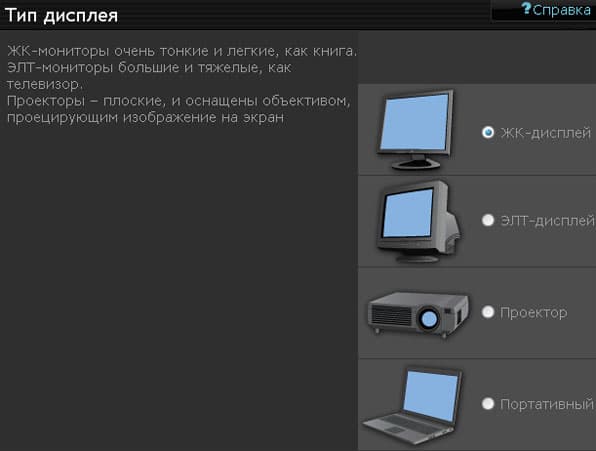

Первый этап — выбор типа дисплея или проектора.

Spyder3ELITE

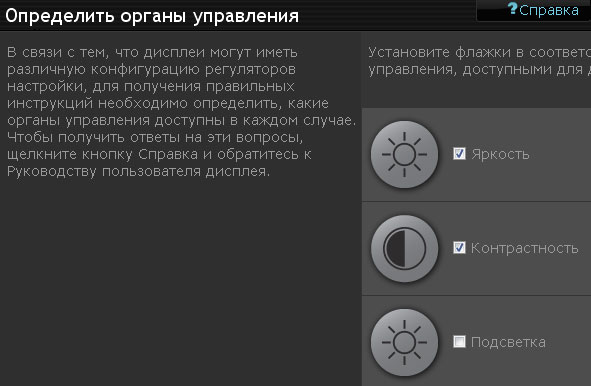

Второй — выбор интерфейса и режима калибровки по тому, какие регуляторы имеются у дисплея.

Spyder3ELITE

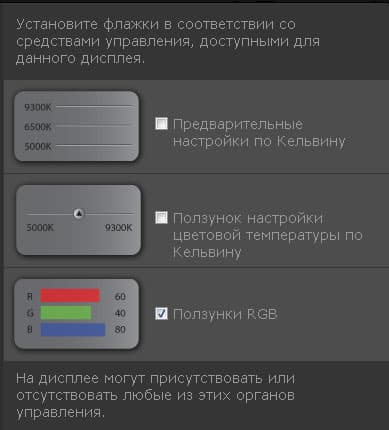

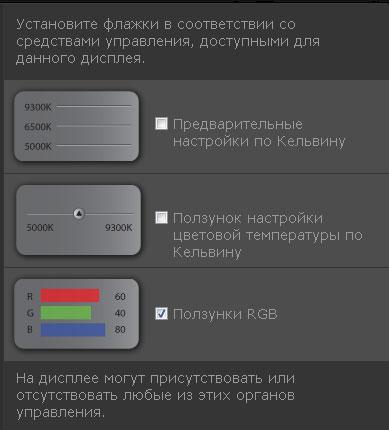

Третий — выбор типа регуляторов цветовой температуры.

Spyder3ELITE

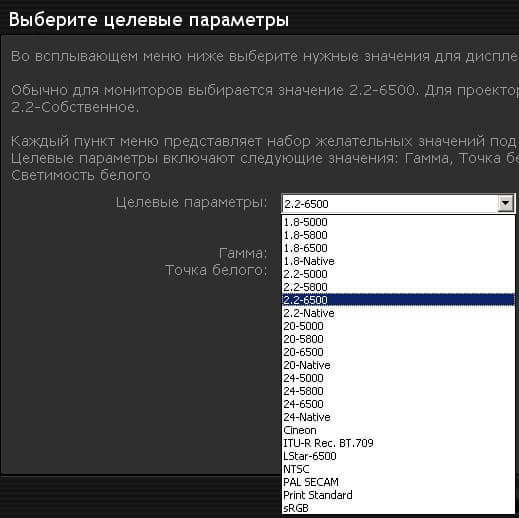

Четвертый — выбор целевых параметров калибровки из довольно большого списка.

Spyder3ELITE

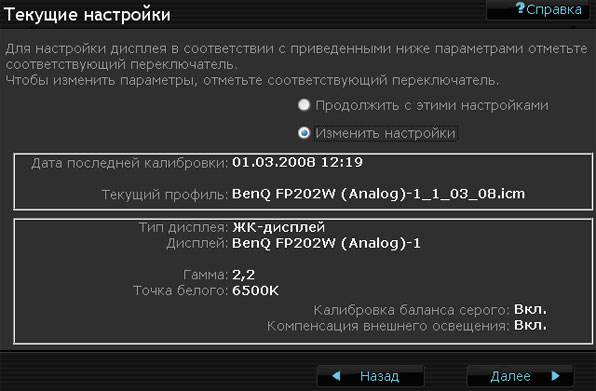

После того, как пользователь описал свой монитор и выбрал целевые значения калибровки, они выводятся в окне программы. Нужно проверить их корректность и либо принять и приступить к дальнейшей работе, либо вернуться назад и изменить. Так как установки для «Калибровка баланса серого» и «Компенсация внешнего освещения» приняты по умолчанию, для изменения их режимов работы (если это нужно), следует выбрать «изменить настройки».

Spyder3ELITE

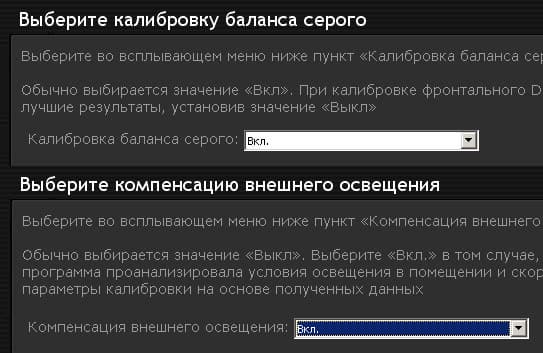

Изменение настроек дополнительных параметров.

Spyder3ELITE

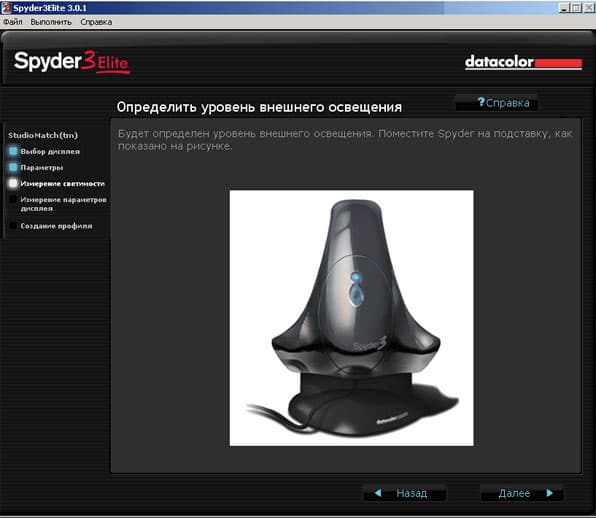

На следующем этапе программа предлагает замерить внешнее освещение. Если оно соответствует стандартам, можно приступать к калибровке. Если отличается, программа предложит скорректировать яркость и цветовую температуру в целевых параметрах чтобы компенсировать особенности восприятия глаза в «нестандартных» по яркости условиях.

Spyder3ELITE

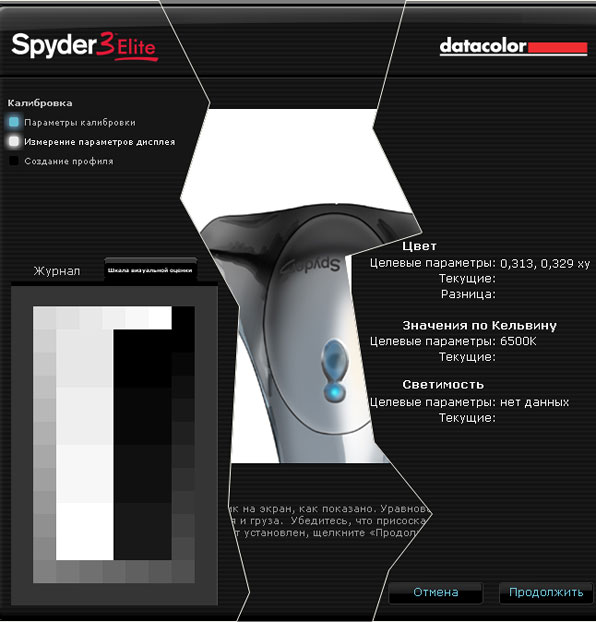

После выполнения предварительных операций, программа предложит установить колориметр на дисплей. В зависимости от того, дисплей какого типа калибруется, можно использовать крепление-присоску (для дисплея с жесткой поверхностью) или крепление с противовесом на USB шнуре (для ЖК-дисплеев с гибкой поверхностью).

Spyder3ELITE

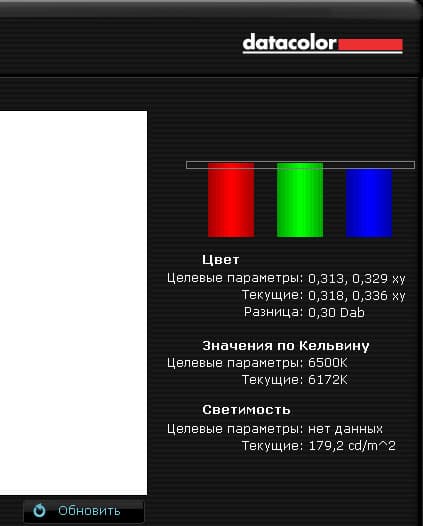

Если в предварительных установках был выбран дисплей с раздельными регуляторами цветовых каналов, цветовую температуру дисплея можно будет настроить, ориентируясь на измерения колориметра. При изменении цветовой температуры в окно программы выводится и текущая «светимость» (после нажатия на кнопку «обновить»), чтобы калибруя цвет случайно не выйти за «стандартные» границы диапазона яркости, который принят для работы с изображениями.

После настройки цветовой температуры колориметр начнет измерять отклик дисплея на стандартный набор цветовых сигналов, подаваемых программой. Процедура занимает совсем немного времени, считанные минуты, что отличает Spyder3 от ранее протестированных моделей, которым требовалось существенно больше времени (в разы).

Spyder3ELITE

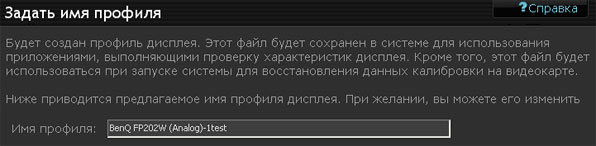

После калибровки и проведения измерений программа построит профиль и предложит пользователю дать ему имя.

Spyder3ELITE

А затем предложит оценить «до» и «после», реально включая (загружая кривые калибровки в LUT) и отключая (»обнуляя» LUT). После калибровки все органы управления дисплеем нужно заклеить стикерами с надписью — «не трогать». Или просто помнить, что регуляторы дисплея до следующей калибровки трогать нельзя.

»Классический» интерфейс не предполагает настройки группы мониторов под одни и те же значения калибровки, включая задание точки «белого» и «черного» (максимальная и минимальная светимость). Калибровка выполняется либо под условия окружающего освещения, либо вообще без учета внешнего освещения в соответствие с принятыми стандартами. Если в процессе выполнения калибровки на ее начальном этапе выбрать дисплей без органов управления яркости, контраста, яркости лампы подсветки, регуляторов цветовой температуры, все эти настройки будут сделаны через коррекцию LUT. Принято считать, что это «сужает» возможности передачи градаций оттенков, но зато позволяет откалибровать даже самые простые дисплеи.

Spyder3ELITE

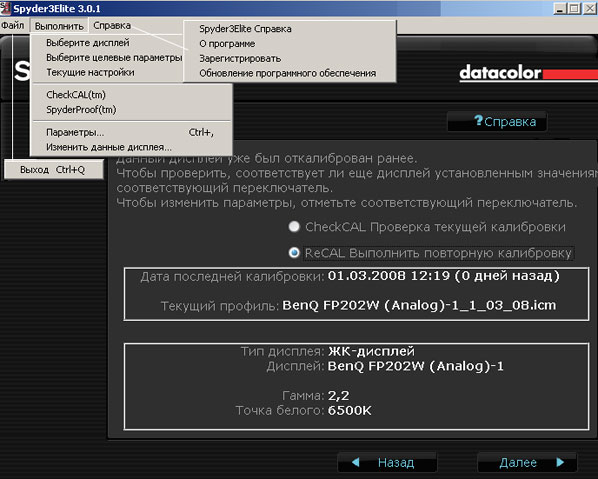

В строке меню программы в режиме «Классический» содержаться команды, дублирующие многие действия, которые выполняет мастер в процессе калибровки. При повторных включениях программы, она предполагает, что вам нужно калибровать тот же дисплей и потому не предлагает выбрать его органы управления (начальный этап калибровки в режиме мастера). Если есть желание изменить работу программы (что может потребоваться, к примеру, если вы ошибочно поставили галочку в описании ЖК дисплея «яркость», вместо «подсветка»), или к компьютеру подключено два дисплея, или подключается новый, то нужно просто выбрать пункт меню «Изменить данные дисплея».

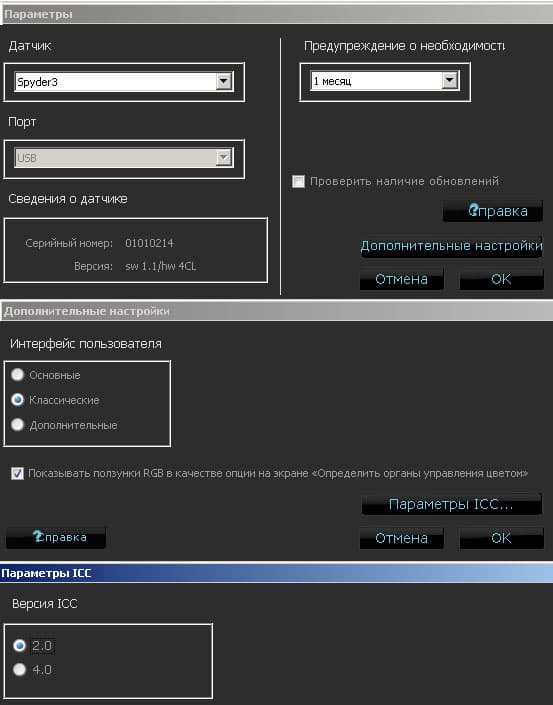

Пункт «Параметры» служит для конфигурирования программы и выбора стандарта профиля:

Spyder3ELITE

Здесь же можно задать периодичность предупреждения о необходимости перекалибровки.

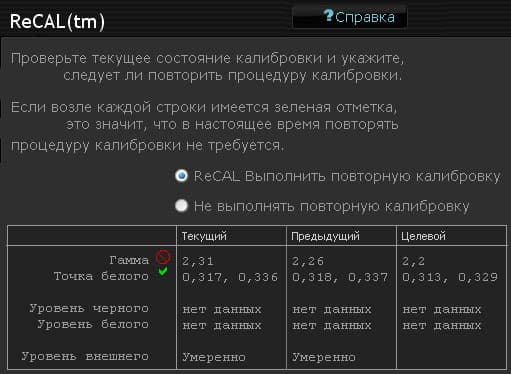

Среди пунктов меню есть два, которые позволяют проверить состояние калибровки системы и перекалиброваться, если состояние отличается от «правильного». Выбрав «CheckCAL» и установив колориметр на дисплей, получим сообщение о корректности, или некорректности текущих параметров (гамма и температура точки белого). Если напротив ключевых характеристик стоит зеленая галочка — все хорошо, красный перечеркнутый кружок—рекомендуется перекалиброваться. Для рекалибровки нужно отметить опцию ReCAL и нажать далее.

Spyder3ELITE

Функции, которые предоставляет режим калибровки «Классические», есть и у более дешевых комплектов калибровки. Spyder3 ELITE позволяет решать более сложные задачи. О работе программы в режиме «Дополнительные» читайте в следующей части статьи.
