Настройка и калибровка монитора. Комплекты PANTONE/Gretagmacbeth Eye-One display LT и Eye-One display 2

(Чтобы получить представление о технологии калибровки монитора и управлении цветом, следует ознакомиться с предыдущей статьей на эту тему Spyder + PhotoCAL.)

Как правило, большинство пользователей, которые не работают с фотографиями, при первом включении дисплея ограничиваются настройкой яркости, контраста и цвета так, чтобы было приятно глазу. Если на таком дисплее оценивается процесс редактирования фотографий, то при переносе изображения на другой компьютер и дисплей картинка может разочаровать: искажения цвета, низкий или наоборот слишком высокий контраст, отсутствие деталей в тенях или светах, проявление шума в тенях, «биения» цвета на черно-белом изображении. Коррекция фотографий на ненастроенном дисплее, на самом деле, может оказаться не более чем процессом настройки этого дисплея, а не работой с фотографиями. И вполне может быть, что на откалиброванном дисплее изображение не потребует дополнительной обработки, если оно правильно снято. Правильно настроенный дисплей - одно из необходимых условий создания качественных фотографий.

Чего мы хотим от дисплея? Дисплей должен корректно воспроизводить широкую гамму цветовых оттенков и широкий диапазон тонов. Он должен работать в соответствии со стандартом кодирования информации в файле изображения (контраст, цветовая температура, цветопередача). Система управления цветом должна «знать» профиль дисплея, тогда она сможет корректно воспроизводить на нем файлы, закодированные в произвольном цветовом пространстве и корректировать погрешности, которые не удалось устранить при настройке дисплея его аппаратными органами управления.

В процессе калибровки с помощью «ручек управления» на дисплее (ручек, кнопок) и/или внесения коррекции в драйвер видеокарты (перепрограммирования LUT — таблицы соответствия цветов) характеристики дисплея подгоняются под один из выбранных стандартов отображения. Этот стандарт и есть «калибр» для дисплея. Стандарт описывается в терминах яркости (самая темная точка), контраста (самая яркая точка), показателя гаммы (нелинейность передачи вход-выход), точки белого (цветовая температура) и может быть поставлен в соответствие с одним из цветовых пространств кодирования информации графических файлов. Тогда при просмотре на дисплее изображения, закодированного в соответствующем цветовом пространстве, в хорошем приближении, будут корректно отображаться контраст, яркость и цвета даже без привлечения системы управления цветом.

Калибровка может выполняться двумя способами — как с помощью «ручек управления» дисплея, так и с помощью изменения передаточных функций видеокарты. Несколько огрубляя, можно считать, что первый способ - это настройка требуемых яркости, контраста и цвета так, чтобы цветная картинка выглядела правдоподобно, а на черно-белой, по крайней мере, в средних тонах, «серое» было серым. Второй способ обеспечит более тонкую настройку кривых передачи, и «серое» будет серым во всем диапазоне яркостей. Чем ближе к идеалу можно подогнать дисплей с помощью его «ручек управления», тем более тонкой можно будет сделать подгонку цвета и контраста с помощью коррекции, вносимой в драйвер видеокарты. Но не всякий дисплей имеет независимую систему управления, в этом случае коррекция через видеокарту — единственный возможный вариант настройки.

(Обратим внимание, что драйверы — программы управления видеокарт позволяют вносить изменения в систему передачи цвета и контраста видеокартой. Поэтому при калибровке и настройке дисплея и видеокарты нужно следить, чтобы настройки, сделанные с помощью калибраторов, не модифицировались впоследствии другими программами, которые могут иметь доступ к драйверу видеокарты. Особенно, если они работают в режиме автозагрузки операционной системой.)

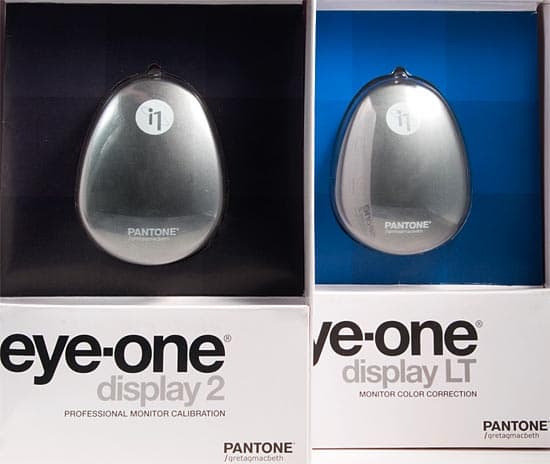

PANTONE/Gretagmacbeth Eye-One display LT и Eye-One display 2

Комплекты PANTONE/Gretagmacbeth Eye-One display LT и Eye-One display 2 и предназначены для того, чтобы настроить (откалибровать) дисплей в соответствии с одним из принятых стандартов для отображения графических файлов и создать профили настроенного дисплея, которые обеспечат корректную работу системы управления цветом.

Комплекты состоят из колориметров Eye-One display LT и Eye-One display 2 (USB интерфейс), набора программ (под Windows и Macintosh) и краткого руководства пользователя.

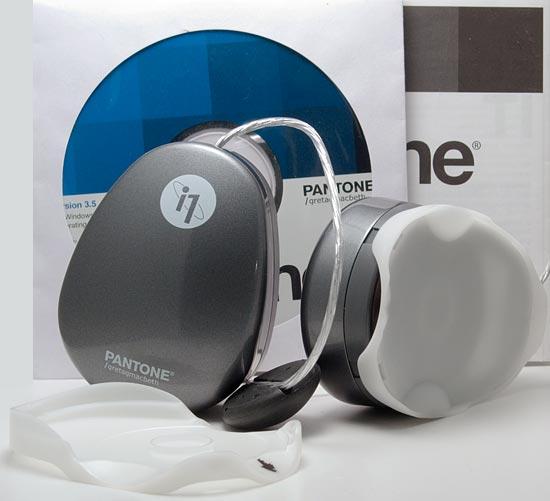

PANTONE/Gretagmacbeth Eye-One display LT и Eye-One display 2

Сенсоры позволяют измерять освещенность и цветовую температуру в месте измерения. Для такого измерения на сенсор надевается белый рассеиватель. В кратком руководстве указано, что измерять параметры окружающего света может только колориметр Eye-One display 2. На практике оказалось, что и сенсор Eye-One display LT (с программой Eye-One Match версии 3.6) может измерять окружающий свет, и в его комплект также входит молочный рассеиватель.

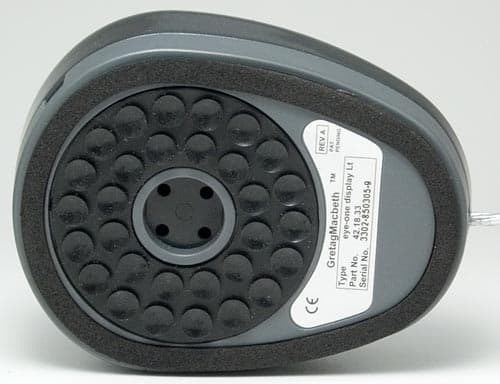

Eye-One display LT

Что скрывается под корпусом сенсора-колориметра — производитель не сообщает. При внимательном разглядывании за четырьмя дырочками можно увидеть три фильтра разного цвета (по одному за каждой дырочкой) и отличающийся от фильтров элемент (за еще одной дырочкой).

Сенсоры позволяют измерять освещенность и цветовую температуру в месте измерения. Для такого измерения на сенсор надевается белый рассеиватель. В кратком руководстве указано, что измерять параметры окружающего света может только колориметр Eye-One display 2. На практике оказалось, что и сенсор Eye-One display LT (с программой Eye-One Match версии 3.6) может измерять окружающий свет и в его комплект так же входит молочный рассеиватель.

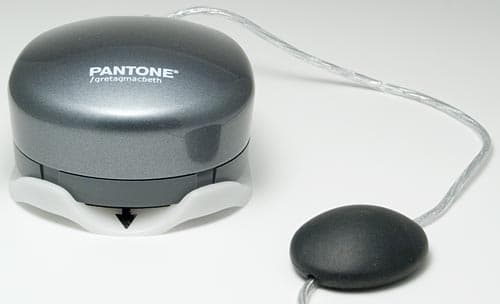

Колориметр Eye-One display

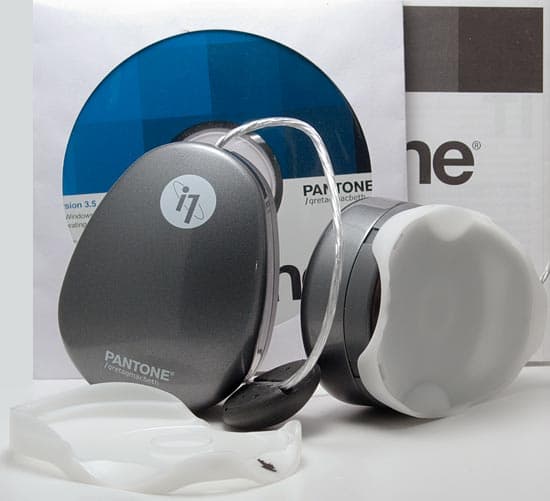

Eye-One display с рассеивателем для измерения характеристик окружающего света и грузиком.

PANTONE/Gretagmacbeth Eye-One display

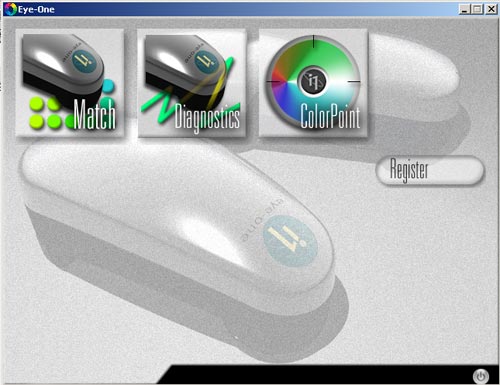

При установке инсталляционного диска в дисковод, предлагается выполнить инсталляцию трех программ: Eye-One Match, Eye-One Diagnostics и i1ColorPoint. (i1ColorPoint — программа для управления цветом проекторов при работе с Microsoft PowerPoint и не относится к теме статьи.) Кроме того, на диске есть папка с очень полезными утилитами Monitor CalibrationTester и Monitor DisplayProfile.

Eye-One Diagnostics — предназначена для проверки работоспособности сенсора и замера основных характеристик дисплея. Eye-One Match — собственно основная программа настройки и профилировки дисплея. С сайта www.pantone.com после регистрации можно загрузить свежую версию Eye-One Match. В дальнейшем будет описана работа с версией Eye-One Match 3.6.

После установки Eye-One Match требуется произвести перезагрузку системы. Это нужно сделать обязательно! После перезагрузки в автозапуск будут добавлены две программы ProfileReminder и Logo Calibration Loader:

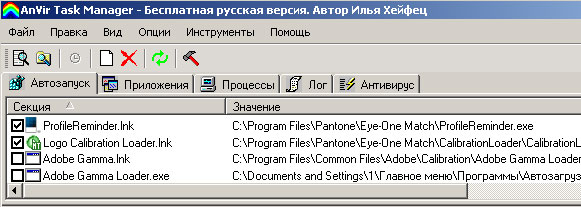

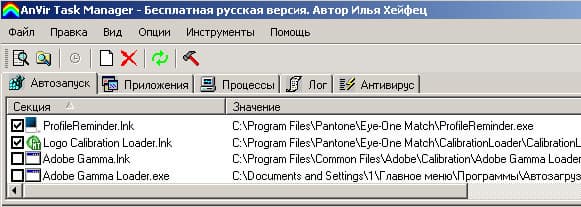

Диспетчер задач AnVir

Диспетчер задач AnVir — удобное приложение для контроля над работающими программами.

Первая напоминает о необходимости регулярной перекалибровки дисплея и видеокарты. Вторая загружает в видеокарту данные о коррекции LUT. Обратите внимание — после установки Eye-One Match все альтернативные (например, Adobe Gamma) загрузчики гаммы должны быть отключены. Без Logo Calibration Loader дисплей останется некалиброванным, даже если калибровка была произведена и данные о ней записаны в профиль, и этот профиль выбран, как «профиль по умолчанию» в системе управления цветом Windows (версия XP).

После установки Eye-One Match, Eye-One Diagnostics и перезагрузки все готово для процесса калибровки и построения профиля дисплея.

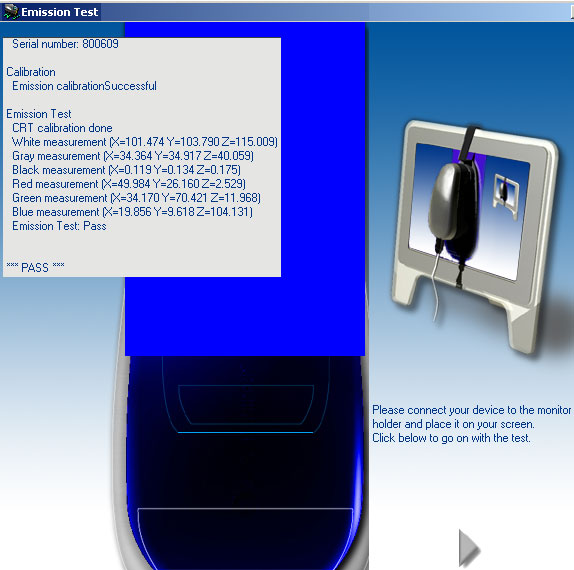

Первый шаг — проверка работоспособности сенсора Eye-One display. Подключаем его к компьютеру и запускаем Eye-One Diagnostics. Следуем интерактивному пошаговому руководству программы. Важное условие работы программы Eye-One Diagnostics — программа Eye-One Match должна быть выключена, иначе первая будет выдавать ошибку.

Eye-One Diagnostics

Если тест прошел успешно, программа сообщит не только об этом, но и об измеренных значениях характеристик дисплея. При выходе из программы, она предложит сохранить характеристики дисплея (промеренные при текущем положении органов управления дисплеем) в текстовом файле.

Теперь можно запускать Eye-One Match и приступать собственно к калибровке и профилировке. В зависимости от того, какой сенсор будет подключен Eye-One display LT или Eye-One display 2 в программе Eye-One Match будут доступны разные наборы функций. (Дальнейшее описание процесса калибровки соответствует случаю, когда подключен сенсор Eye-One display 2.)

Eye-One Match

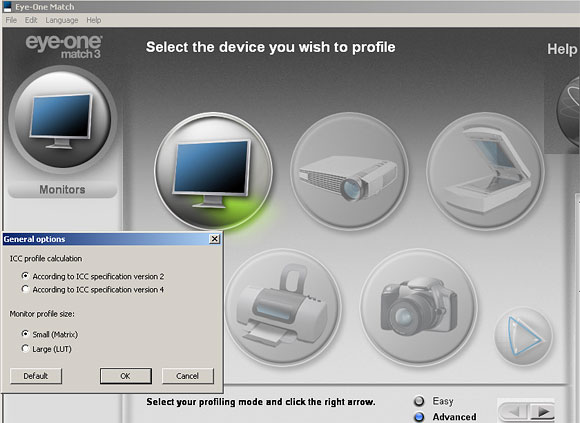

Eye-One Match позволяет калибровать и профилировать не только дисплеи. Но чтобы активизировать соответствующие пункты меню, требуется подключение калибрующего и калибруемого устройств. С сенсором Eye-One display активизируется режим калибровки дисплея.

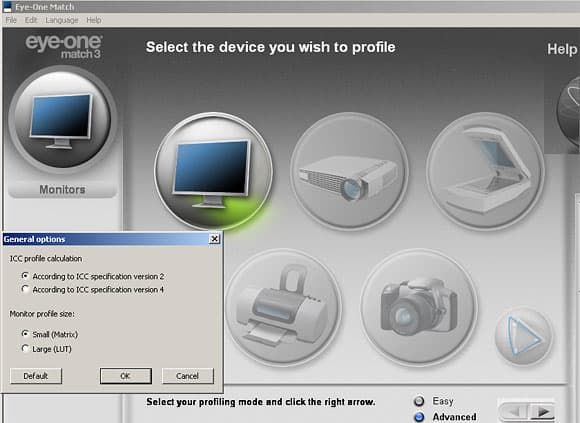

Программа содержит минимум настроек (в частности, выбор языка и выбор типа создаваемых профилей — фрагмент General option). Никакого отдельного руководства нет, а только интерактивный пошаговый Help. Хорошо это или плохо — вопрос сложный. Неопытный пользователь не будет напуган сложностью процесса и справится с задачей, следуя простым указаниям. Это большой плюс. Но есть тонкости, которые в Help не описаны, и может случиться, что результат калибровки не будет корректным. Это минус. Можно только рекомендовать внимательно читать и точно (буквально) выполнять пошаговые инструкции.

Калибровку и профилировку можно производить в режимах Easy или Advanced. Рассмотрим режим Advanced, который, в отличие от Easy, позволяет пользователю контролировать настройки яркости, контраста и точки белого.

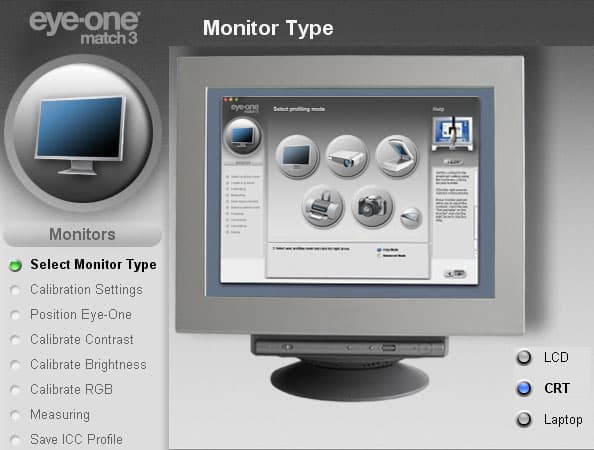

Первый шаг - выбор типа дисплея:

Eye-One Match

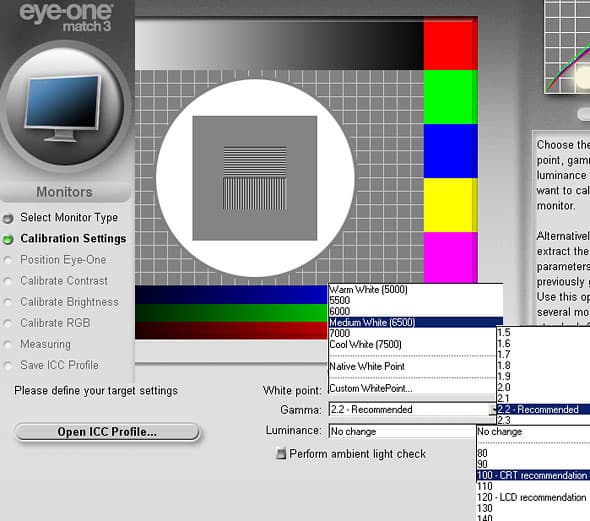

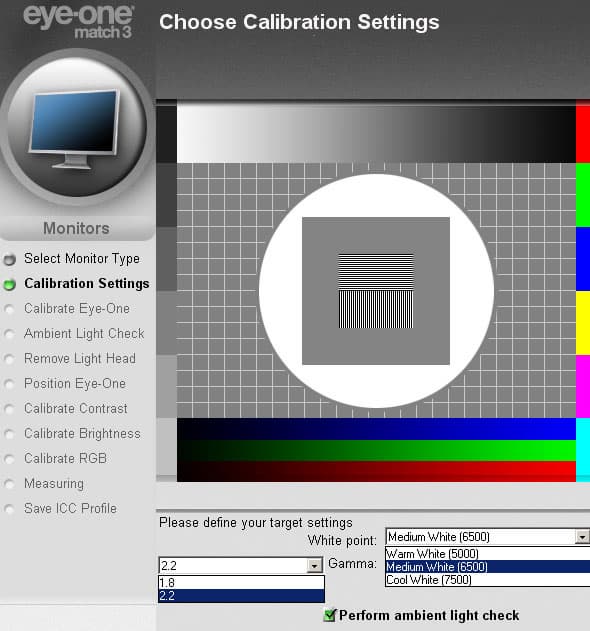

Следующий шаг — выбор настроек дисплея:

Eye-One Match

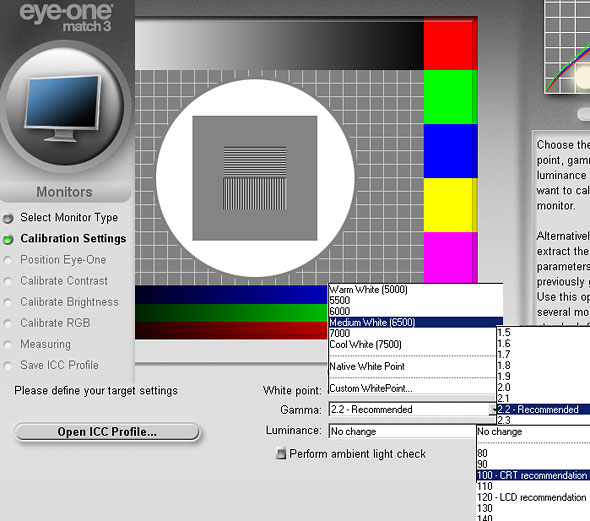

На этом шаге необходимо указать: точку белого (цветовую температуру), гамму и яркость дисплея. Эти параметры выбираются, исходя из того, какое рабочее пространство вы используете при работе с изображениями и/или в каких условиях освещения предполагается проводить работу и сравнение изображения на дисплее и, например, на отпечатке. Типичные настройки для Windows приложений: точка белого 6500 К, контраст 2,2. Яркость выбирается с учетом окружающих условий освещения. При «стандартных» условиях для ЭЛТ дисплеев яркость 90-100 кд/м*м. Кнопка «Open ICC Profile…» позволяет загрузить настройки ранее созданного профиля, что может быть полезно при калибровке двух дисплеев в двухдисплейной системе (хотя запомнить три числа совсем не сложно).

Eye-One Match

Окно программы Eye-One Match 3.6 при подключении сенсора Eye-One display LT. Три цветовые температуры для точки белого, две гаммы и нельзя выбрать яркость. Остальное, как и для Eye-One display 2, за одним исключением, о котором будет написано позднее.

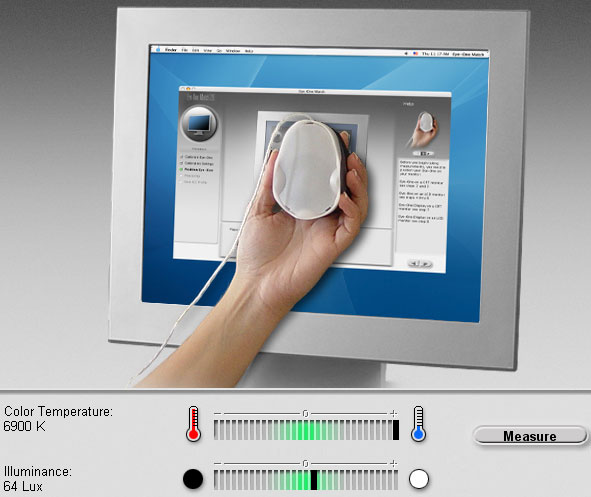

На этом шаге можно выполнить и оценку условий освещения (кнопка «Perform ambient light check»). Это полезно для оценки — cоответствуют ли эти условия «стандартным» (iso 3664, www.iso.org), и для того чтобы выбрать «точку белого» такую же, как у источников освещения просмотровой комнаты, что может быть полезно для задачи непосредственного сравнения экранной версии изображения и отпечатка.

Eye-One Match

На следующем шаге нужно прикрепить сенсор к дисплею для измерения его (дисплея) характеристик. Рекомендуется устанавливать сенсор в центр экрана. Но если меню управления настройками дисплея находится по центру, то можно выбрать другое свободное место. Программа Eye-One Match сама находит сенсор. Затем сообщает (в разделе пошаговой помощи), что она обнуляет все прежние настройки цветопередачи в видеодрайвере и приступает к измерениям. (Обратим внимание на то, что, вызывая в процессе настройки меню управления дисплеем, перед нажатием на кнопки диалогов «измерить» или «перекалибровать» лучше выключать это меню, так как оно заметно влияет на результаты измерений, даже если находится в нескольких сантиметрах от поля, где расположен сенсор калибратора.)

Следующие шаги — настройка контраста, яркости и баланса белого. С помощью «ручек управления», меню настройки дисплея и указаний программы, нужно добиться максимально близких значений для выбранных ранее настроек: цветовой температуры белого, яркости и контраста.

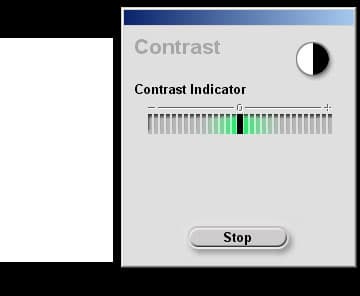

Настройка контраста:

Eye-One Match

Настройка яркости:

Eye-One Match

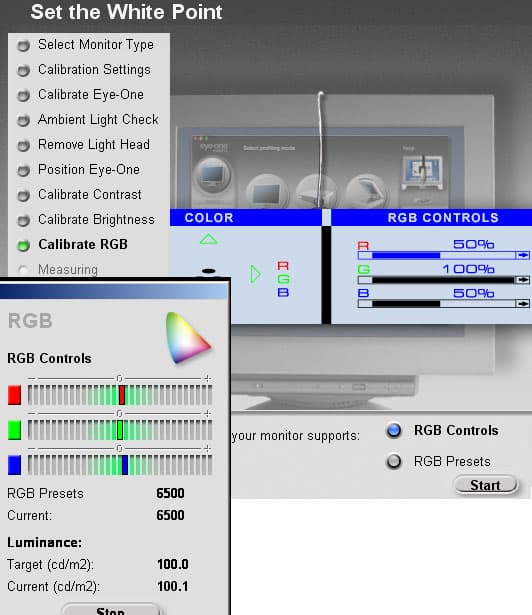

Настройка точки белого:

Eye-One Match

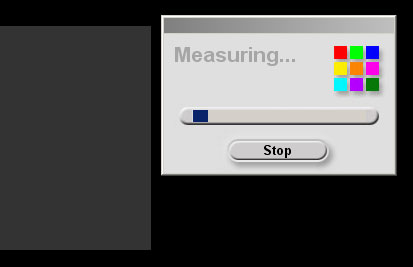

После настройки основных параметров, программа начинает измерение ответов на подаваемые ею же цветовые стимулы для точной калибровки и построения профиля:

Eye-One Match

После того, как измерения произведены (несколько минут), программа Eye-One Match сообщит, что профиль создан и предложит задать ему имя. С сенсором Eye-One display 2 программа отображает еще и созданные кривые гамма-коррекции и цветовой охват дисплея. С сенсором Eye-One display Lt подобное окно не отображается — это незначительное ограничение.

Eye-One Match

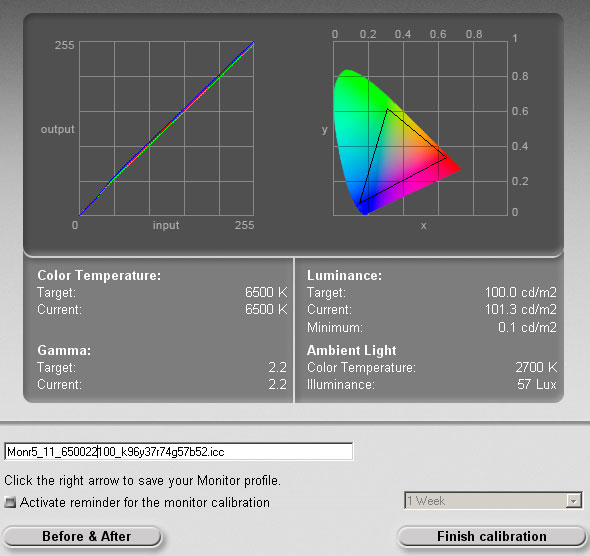

Окно Summary. Какое имя назначить профилю? Если вы готовы калиброваться часто и под каждую конкретную задачу, то достаточно выбрать узнаваемое имя, чтобы просто контролировать загружен ли профиль автозагрузчиком. Тем не менее, удобно задавать имя, в котором отображены дата, параметры целевого пространства калибровки (точка белого, показатель гаммы, яркость) и конкретные положения «ручек» настроек дисплея (яркость, контраст, индикаторы красного, зеленого и синего), на случай, если эти настройки будут случайно сброшены.

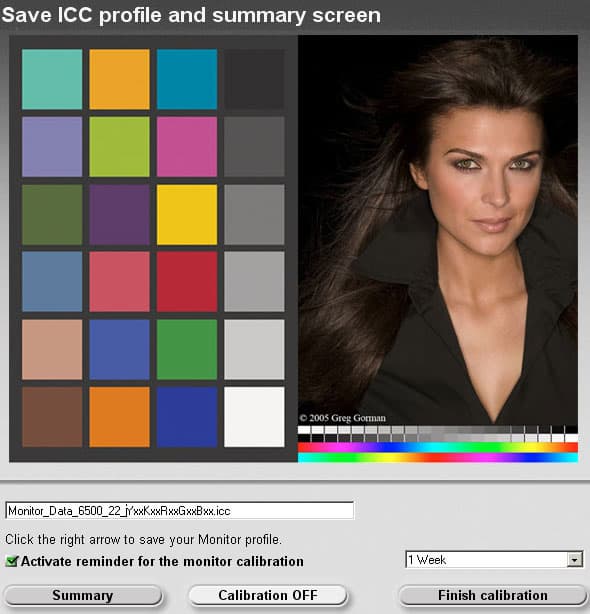

При нажатии на кнопку Befor&After можно вызвать диалог оценки результата калибровки:

Eye-One Match

Последний этап — задаем имя, указываем с какой периодичностью напоминать о необходимости перекалибровки и закрываем программу.

Программа записывает профиль, загружает его как профиль по умолчанию для операционной системы и загружает данные калибровки в видеоадаптер. Осталось закрыть программу и проверить, что все работает именно так, как нужно.

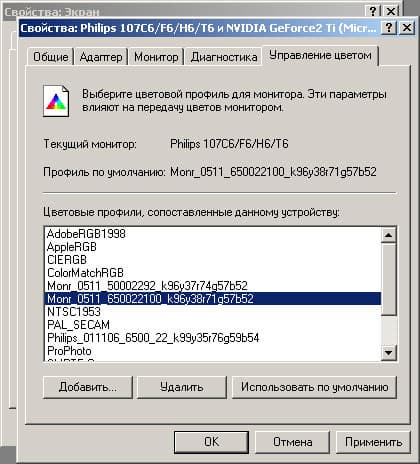

Вызываем меню «Свойства Экрана» операционной системы (Windows XP) и проверяем, что созданный с помощью Eye-One Match профиль отображается, как профиль «по умолчанию»:

Управление цветом в Windows

Но чтобы быть уверенным, что все работает правильно — этого недостаточно. Помогут разобраться с тем, какой профиль загружен и действительно ли в видеоадаптер внесены данные о гамма-коррекции приложения DisplayProfile и Monitor CalibrationTester:

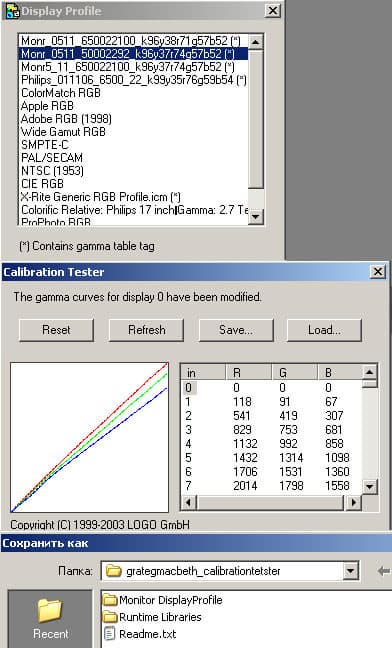

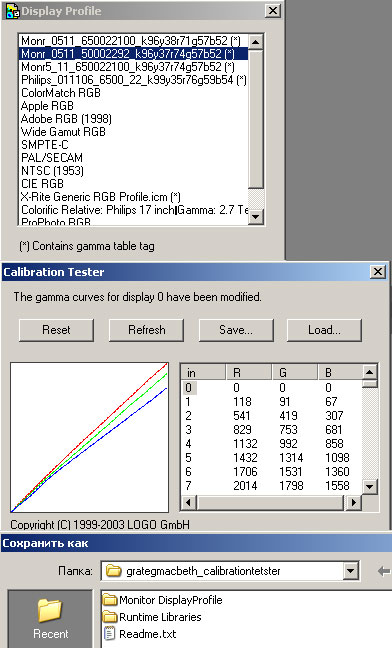

DisplayProfile и Monitor CalibrationTester

DisplayProfile — программа, которая позволяет простым нажатием кнопки мышки выбирать любой совместимый профиль и активизировать его и входящие в него данные о гамма-коррекции для видеоадаптера. CalibrationTester отображает то, что именно загружено в видеоадаптер в качестве коррекции передачи гаммы. В окне программы отображаются кривые и текстовые данные, описывающие кривые гамма-коррекции. Программа позволяет принудительно сбрасывать LUT видеоадаптера и принудительно загружать в него данные в виде текстового файла. Текстовый файл описания гамма-коррекции она также создает (при нажатии на кнопку Save).

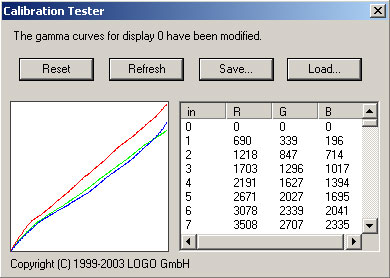

В окне программы CalibrationTester (на иллюстрации выше) отображаются кривые для «симуляции» настроек 5000 К и гамма 2,2, аппаратно откалиброванного под точку белого 6500 К и гамма 2,2 дисплея. Если для оценки вам требуется переключение в «другие условия просмотра», а времени на перекалибровку нет, можно создать несколько профилей под разные условия просмотра, но одни настройки монитора «ручками управления». Конечно, в этом случае возможности видеоадаптера используются не так эффективно, как при калибровке «ручками управления». Тем не менее, это штатный режим работы для дисплеев ноутбуков и многих ЖК-дисплеев, вовсе лишенных органов управления. Для них корректирующие кривые могут выглядеть далеко «неидеально»:

CalibrationTester

Кривые гамма-коррекции, построенные программой Eye-One Match для дисплея ноутбука.

Ценность аппаратно-программных комплектов калибровки типа PANTONE/Gretagmacbeth Eye-One display в том, что построить подобные замысловатые кривые без них невозможно, как невозможно и измерить реальные показатели цветовой температуры для точки белого. А без этого калибровка дисплея остается субъективной. И нельзя полагаться на то, что в других условиях просмотра изображение будет выглядеть так же, как в ваших. Цена подобных комплектов близка к цене на средний по показателям ЭЛТ дисплей для домашнего компьютера. Но с их помощью можно не только откалибровать дисплей, но откалибровать его так, что у профессионалов, которым вы будете показывать свои фотографии, не возникнет подозрений, что ваш дисплей не достаточно хорош.

Цены

В таблице ниже приведена средняя розничная по Москве цена, актуальная на момент чтения вами данной статьи:

Eye-One display LT
Н/Д(0)
Eye-One display 2
Н/Д(0)

Калибраторы мониторов Eye-One display LT и Eye-One display 2 предоставлены дистрибуторской компанией «ГРАФИТЕК»





5 декабря 2006 Г.
