Geforce GTX 550 Ti, 560, 560 Ti, 560 Ti 448 в исполнении MSI

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Компания MSI хорошо известна покупателям видеокарт своими уникальными и интересными разработками. Практически нет обзоров продуктов этой фирмы, в которых встречались бы фразы типа «ну, ничего особенного, снова копия эталонного дизайна». Обязательно или система охлаждения интересна и оригинальна, или же сама карта обладает расширенной функциональностью.

Вот и сегодня вниманию наших читателей мы предлагаем 4 продукта, созданных на основе графических ядер компании Nvidia, которые обладают своими любопытными «изюминками». Да, уже наступил 2012-й год, и многие читатели томятся в ожидании новинок Nvidia (да и продолжения новой линейки AMD), но тем не менее, изучаемые нами сегодня ускорители весьма популярны и вовсе не кажутся устаревшими, потому что в большинстве своем относятся к средней ценовой нише, пользующейся наибольшим спросом.

Ранее мы уже изучали некоторые ускорители на тех же Geforce GTX 550 Ti/560 Ti в исполнении MSI, однако инженеры компании успели выпустить обновленные варианты, поэтому нам снова есть что изучить.

Платы

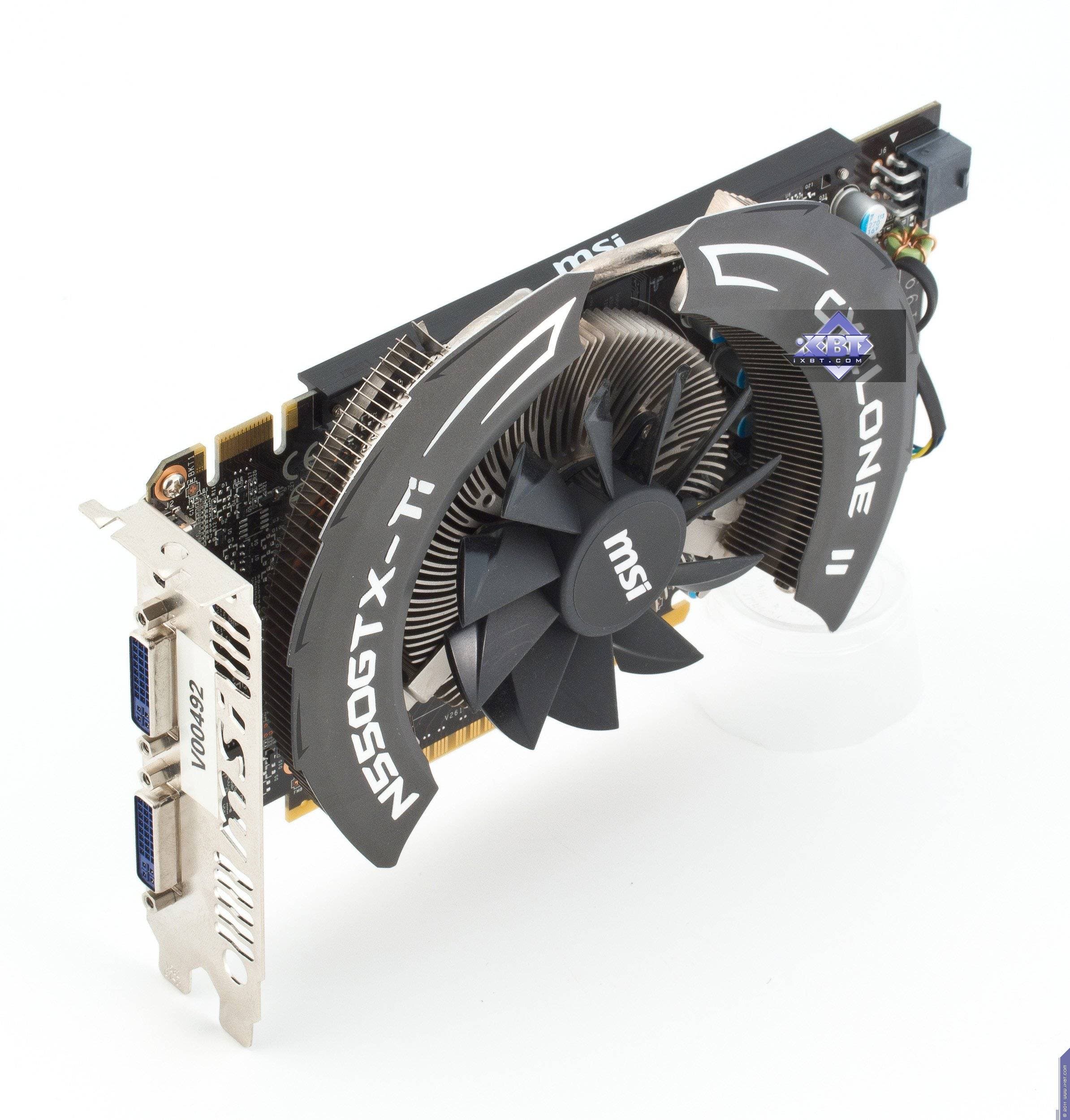

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E
  • GPU: Geforce GTX 550 Ti (GF116)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 950 МГц (номинал — 900 МГц)
  • Частота работы памяти (физическая (эффективная)): 1075 (4300) МГц (номинал — 1025 (4100) МГц)
  • Ширина шины обмена с памятью: 192 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 192/1900 МГц (номинал — 192/1800 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 192
  • Число блоков текстурирования: 32 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 24
  • Размеры: 200×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D): 129/74 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Mini-HDMI
  • Поддержка многопроцессорной работы: SLI (Hardware)
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 560 (GF114)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 870 МГц (номинал — 810 МГц)
  • Частота работы памяти (физическая (эффективная)): 1020 (4080) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 338/1740 МГц (номинал — 338/1620 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 338
  • Число блоков текстурирования: 56 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 210×100×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D): 162/82 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Mini-HDMI
  • Поддержка многопроцессорной работы: SLI (Hardware)
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 560 Ti (GF114)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 880 МГц (номинал — 822 МГц)
  • Частота работы памяти (физическая (эффективная)): 1050 (4200) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 384/1760 МГц (номинал — 384/1644 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 384
  • Число блоков текстурирования: 64 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 210×100×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D): 178/94 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Mini-HDMI
  • Поддержка многопроцессорной работы: SLI (Hardware)

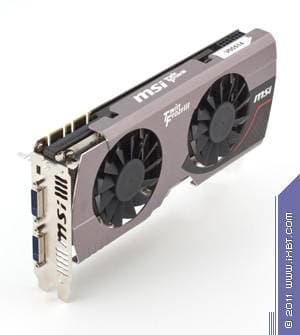

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E
  • GPU: Geforce GTX 570 (GF110)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 750 МГц (номинал — 732 МГц)
  • Частоты работы памяти (физическая (эффективная)): 975 (3900) МГц (номинал — 950 (3800) МГц)
  • Ширина шины обмена с памятью: 320 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 448/1500 МГц (номинал — 448/1464 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 448
  • Число блоков текстурирования: 56 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 40
  • Размеры: 260×100×34 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D): 212/103 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Mini-HDMI
  • Поддержка многопроцессорной работы: SLI (Hardware)

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах на лицевой сторонe PCB. При этом 4 микросхемы памяти имеют емкость по 1 Гбит, и 2 микросхемы — по 2 Гбит.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

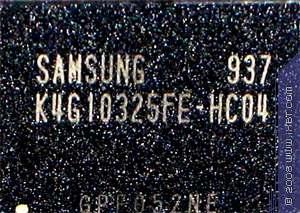

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E
Карта имеет 1280 МБ памяти GDDR5 SDRAM, размещенной в десяти микросхемах на лицевой сторонe PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

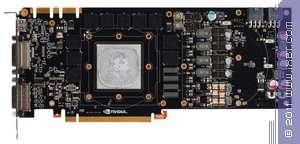

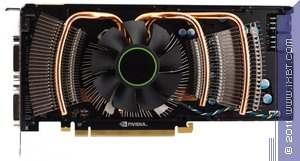

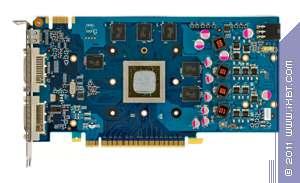

Сравнение с эталонным дизайном, вид спереди

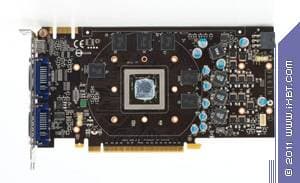

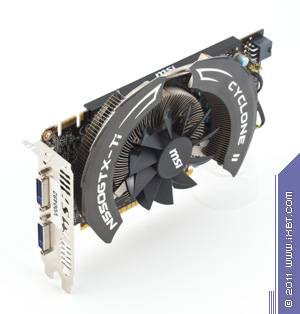

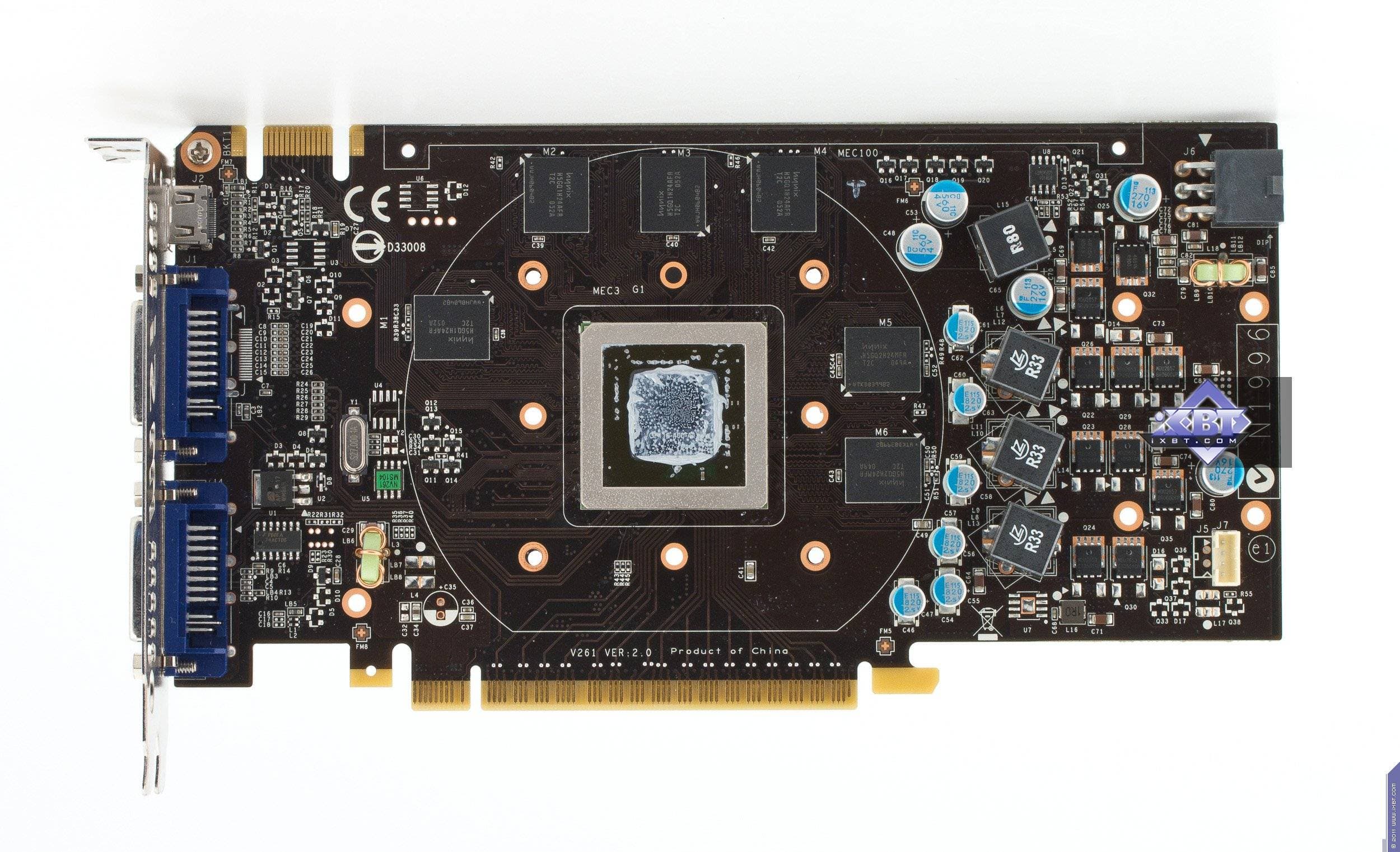

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 550 Ti
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti

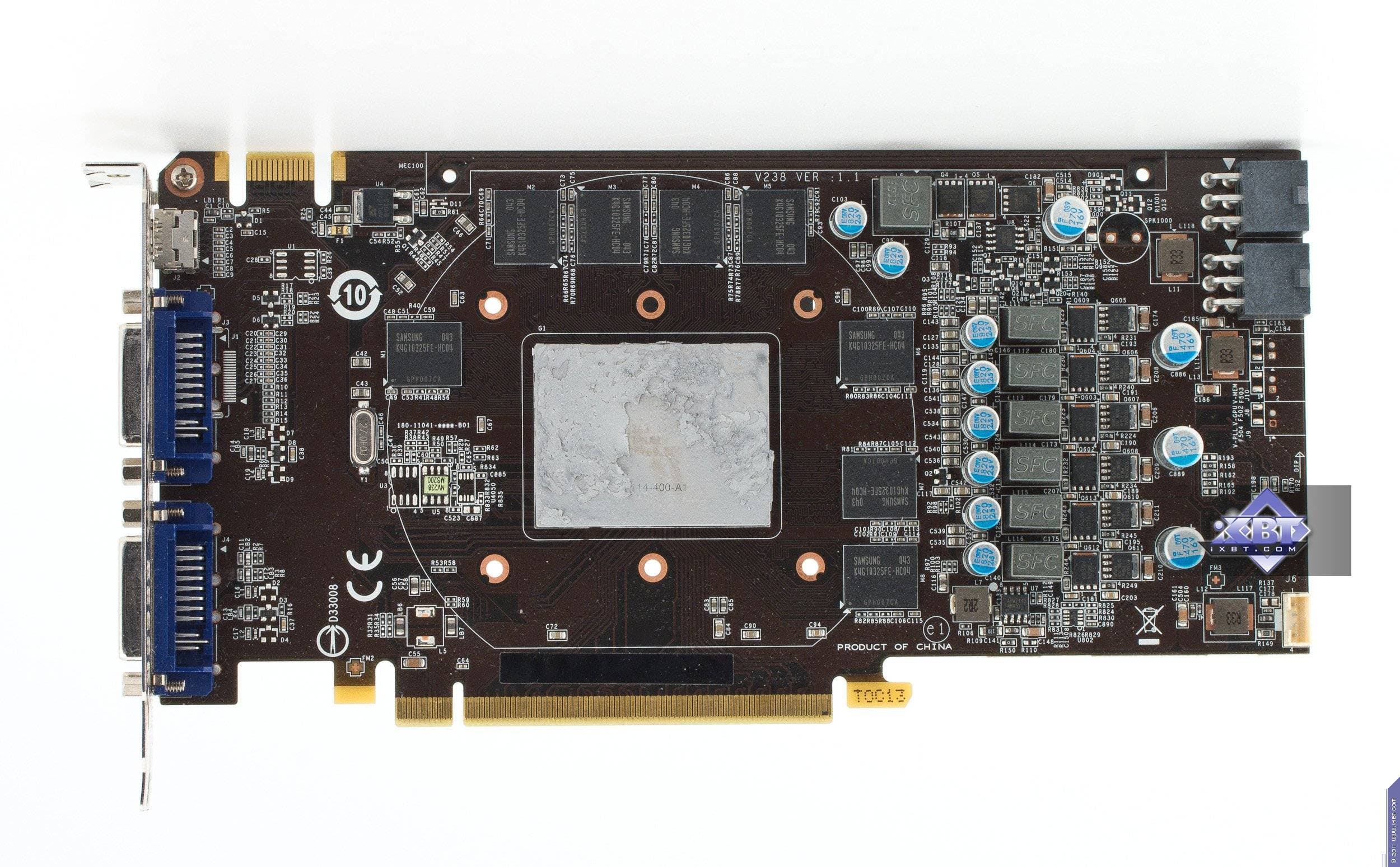

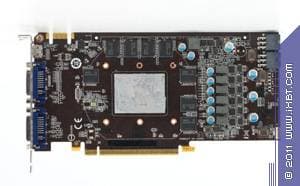

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti

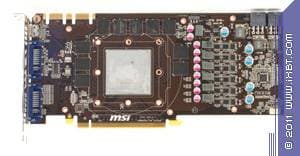

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 570

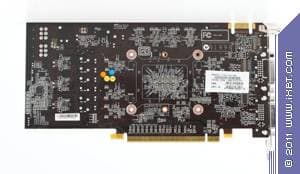

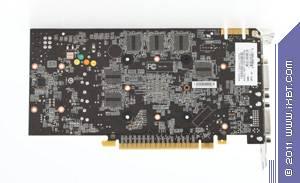

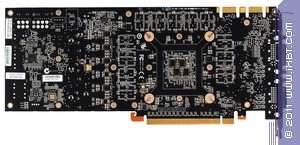

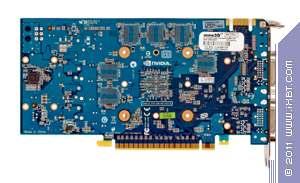

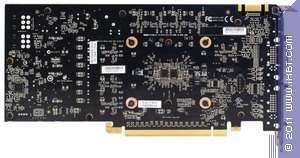

Сравнение с эталонным дизайном, вид сзади

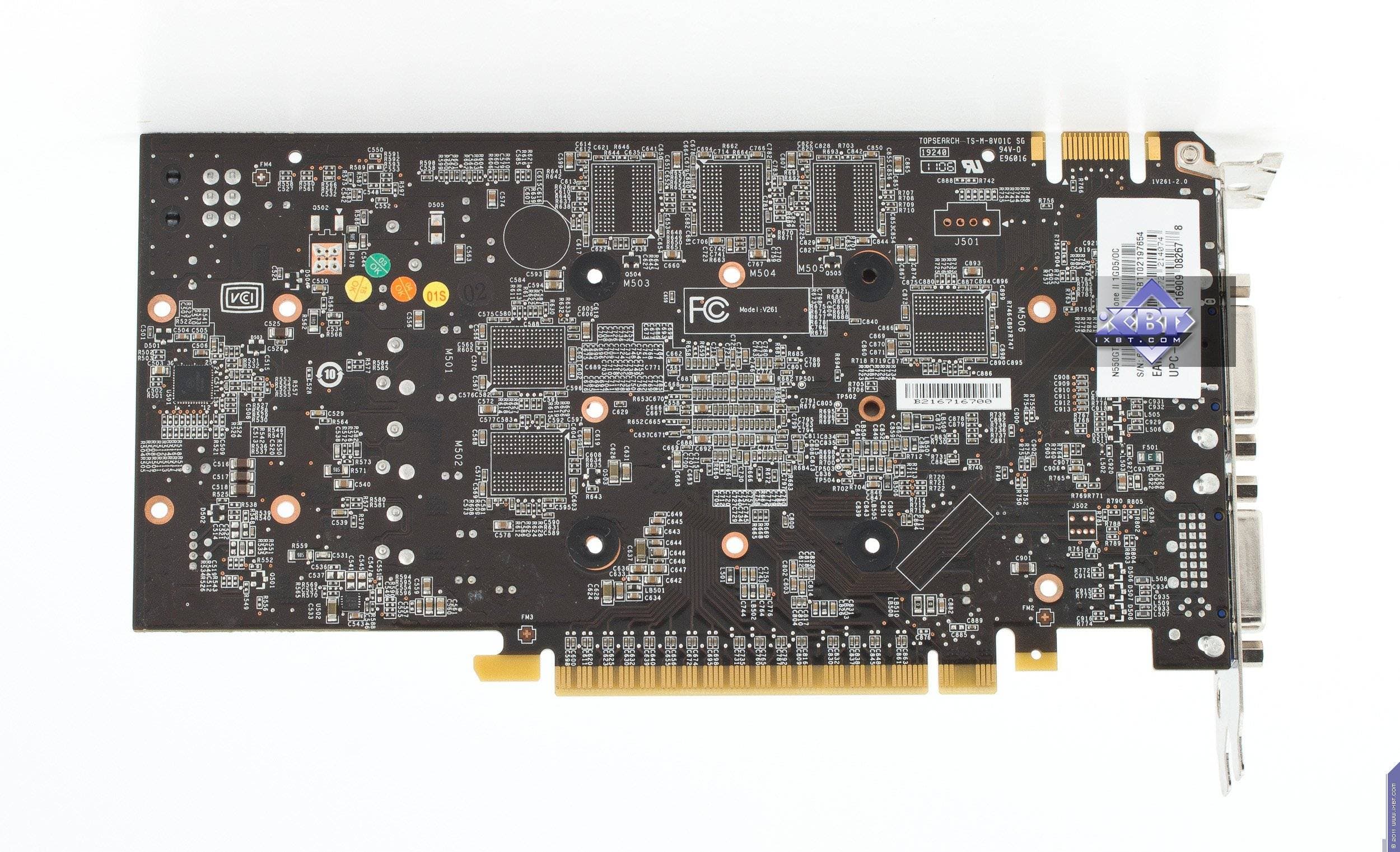

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 550 Ti
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti

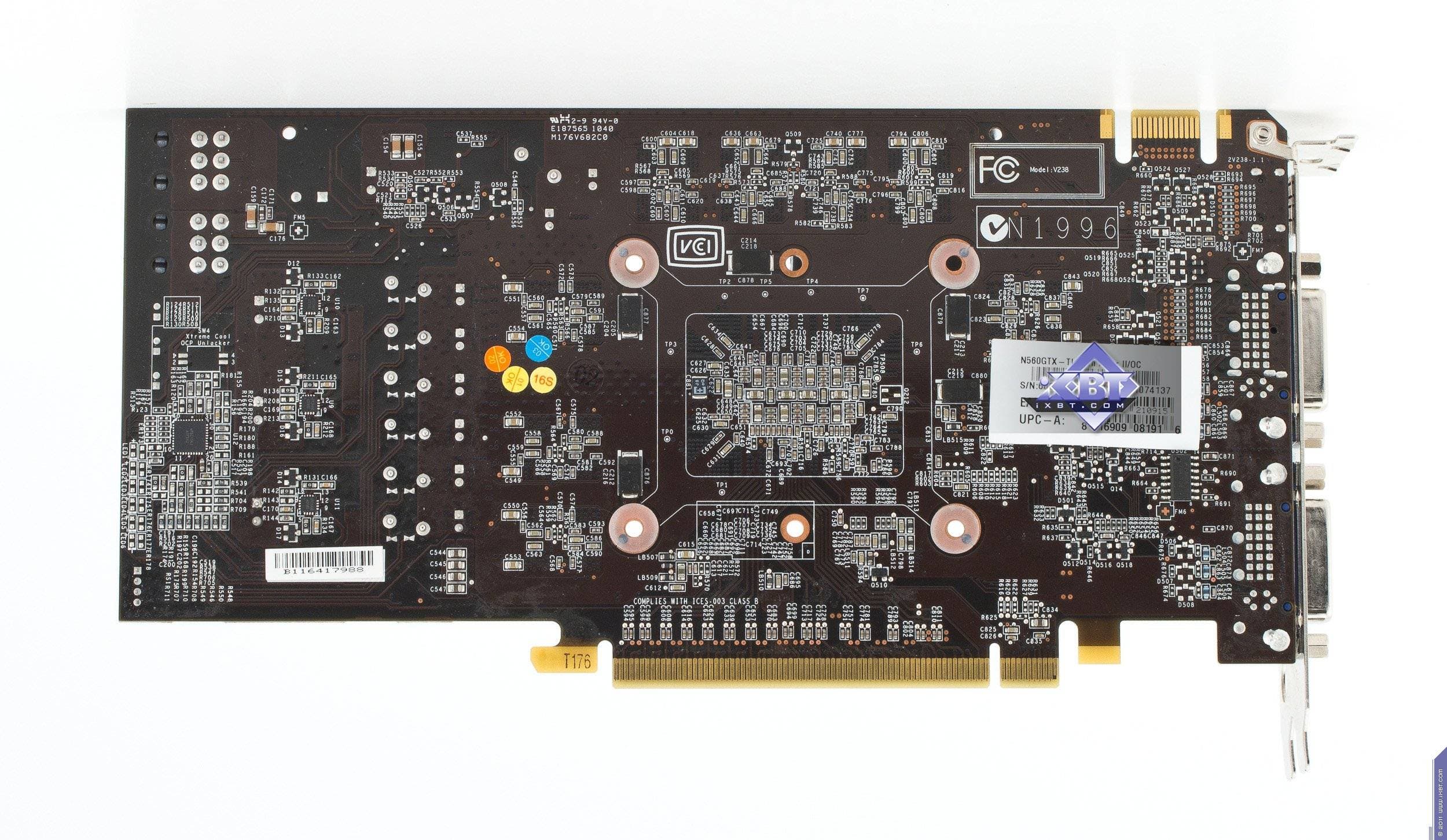

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti

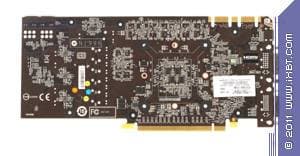

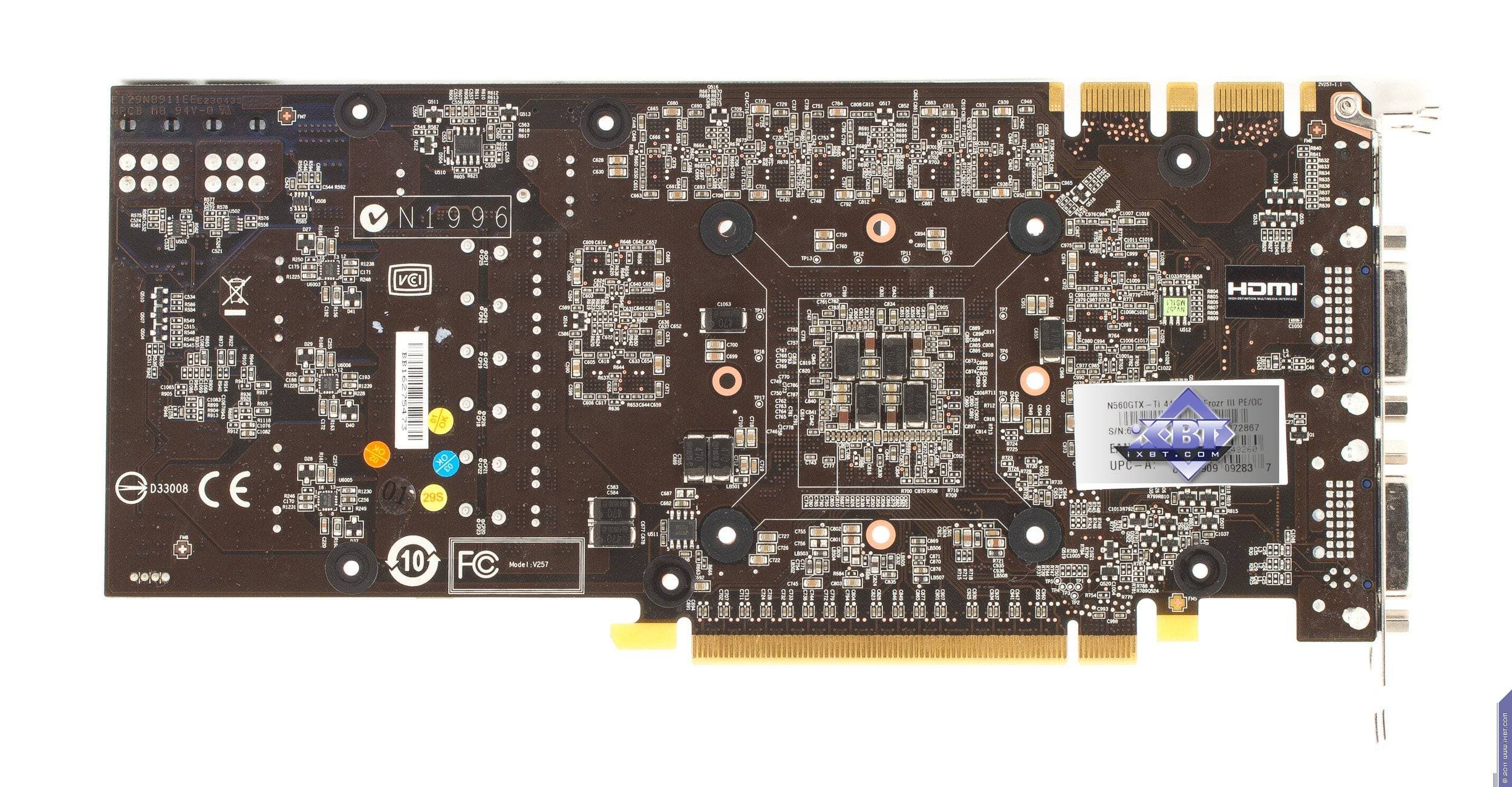

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 570

Разумеется, все четыре продукта — результат мозговой деятельности инженеров и физической деятельности конструкторов. Правда, GTX 550 Ti наиболее близок к референсной карте, так как в данном варианте имеет возможность для монтажа 2 гигабайт памяти (на оборотной стороне карты имеются пустые посадочные места под микросхемы). Ну и у остальных карт основой является соответствующий эталонный дизайн, прежде всего в вопросе размещения микросхем памяти. Видеокарты MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) и MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) совершенно идентичны, основаны на одной и той же PCB, отличия лишь в урезанности ядра, ну и в частотах работы. Продукт MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) представляет собой урезанную версию GTX 570 (о чем мы уже писали), поэтому тоже полностью базируется на соответствующей PCB. Следует особо отметить, что ускорители MSI Geforce GTX 560/560 Ti/560 Ti 448 обладают возможностью повышения вольтажа, так что весьма интересны для оверклокеров. Реализуется такая возможность с помощью новой версии программы MSI Afterburner, поставляемой с картами.

Следует напомнить, что если у вас еще остались старые аналоговые мониторы или дешевые ЖК-модели только с подключением через d-Sub (VGA-гнездо трапецевидной формы), то видеокарты к ним можно подключить через специальные адаптеры-переходники DVI-to-d-Sub. Как правило, такой возможностью обладает только одно гнездо DVI на плате, поэтому два монитора с d-Sub подключить не получится.

Также видим, что все карты имеют по одному гнезду HDMI (ускорители такого рода поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком). Правда, формат гнезда — Mini, так что вам потребуется переходник на разъем обычных размеров.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь. За прошедшие годы кое-какие изменения и новации случились, но они не настолько революционны, чтобы считать вышеуказанный материал окончательно устаревшим. В ближайшем будущем мы постараемся привести эту статью в соответствие с современностью.

Ну и в заключение есть смысл напомнить, что все карты требуют дополнительного питания: GTX 550 Ti — одним, а GTX 560/560 Ti/560 Ti 448 — двумя 6-контактными разъемами.

О системах охлаждения.

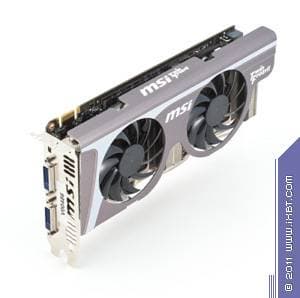

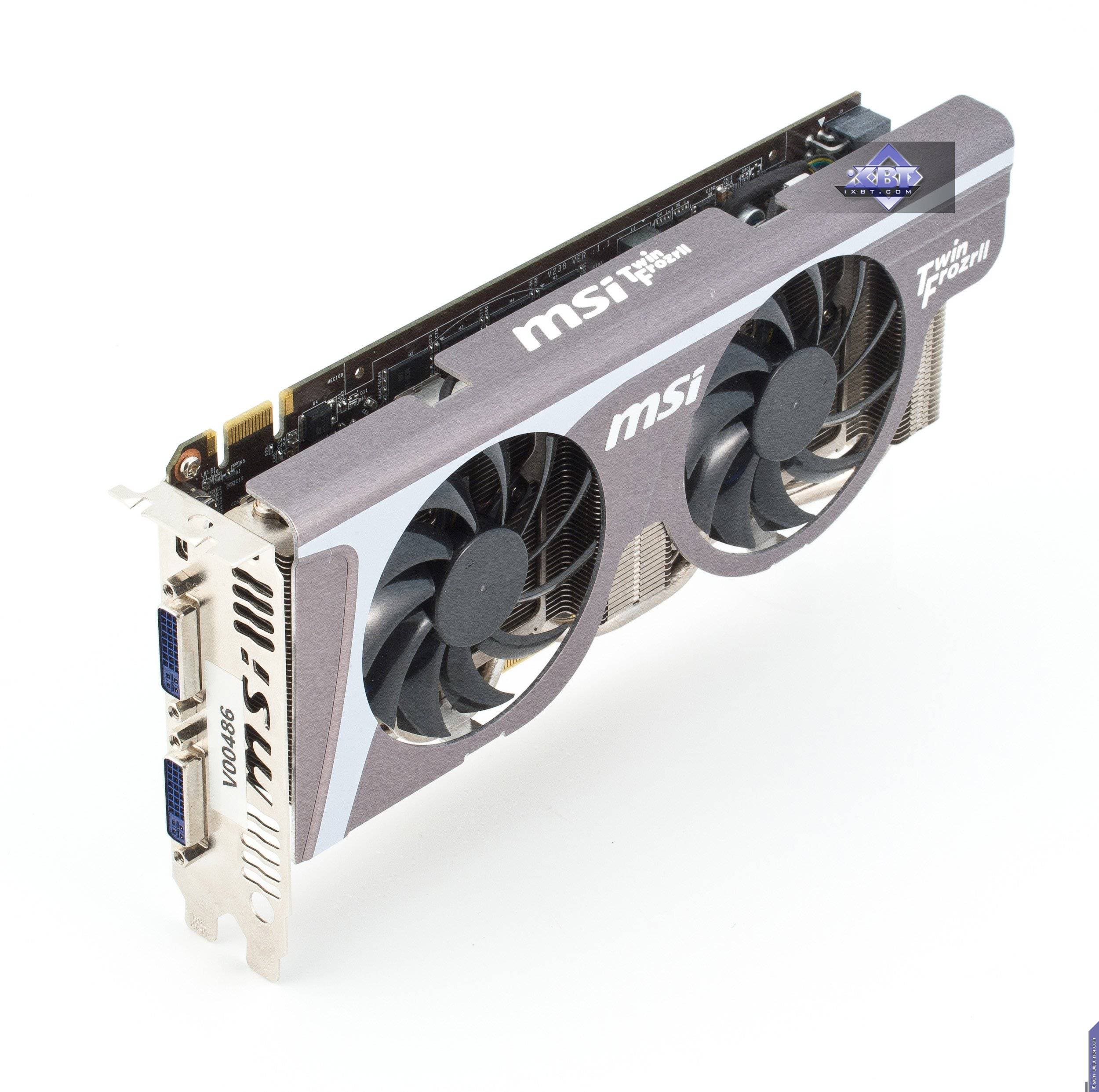

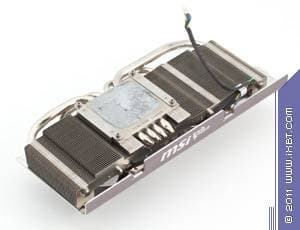

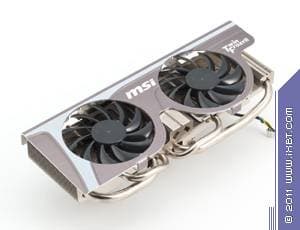

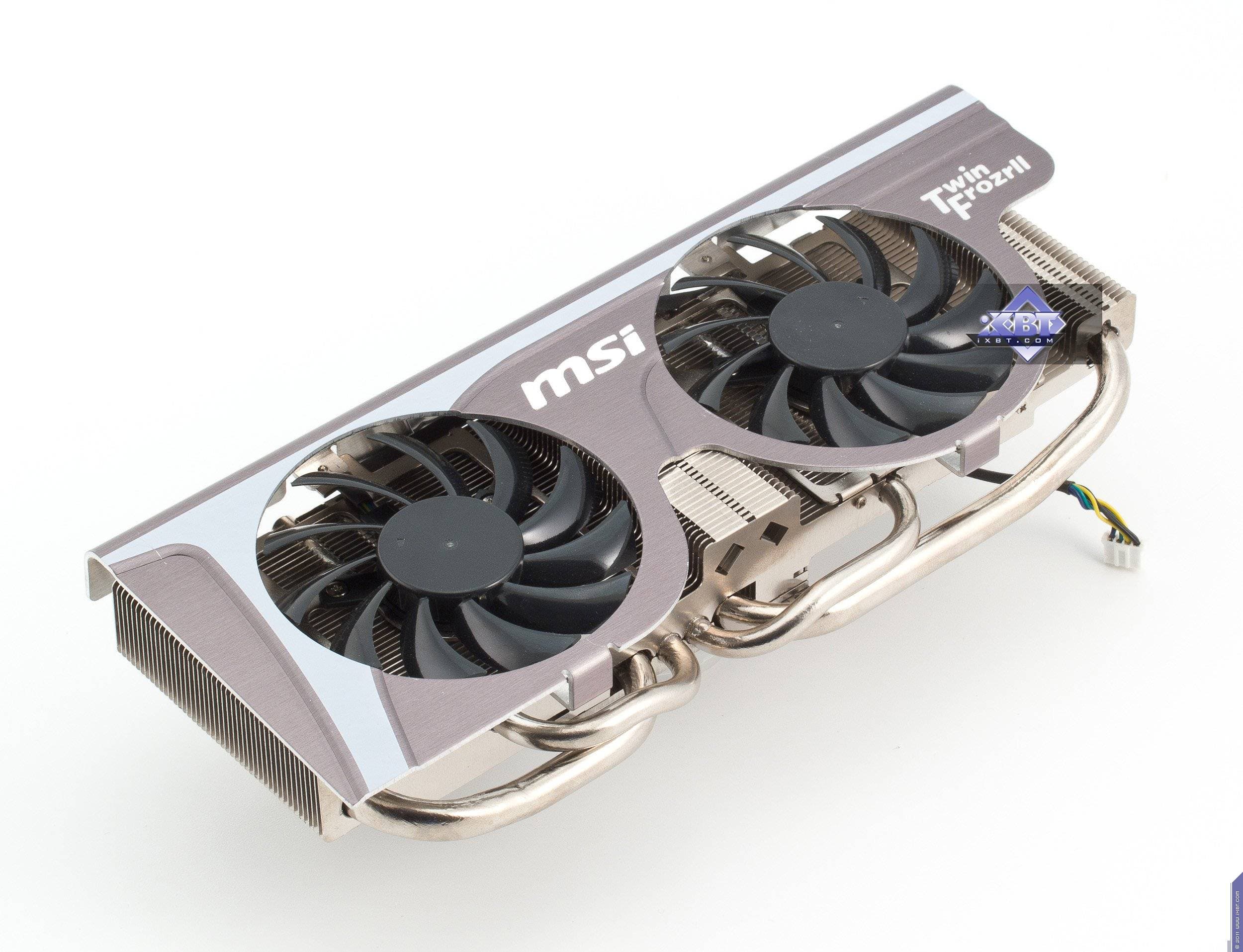

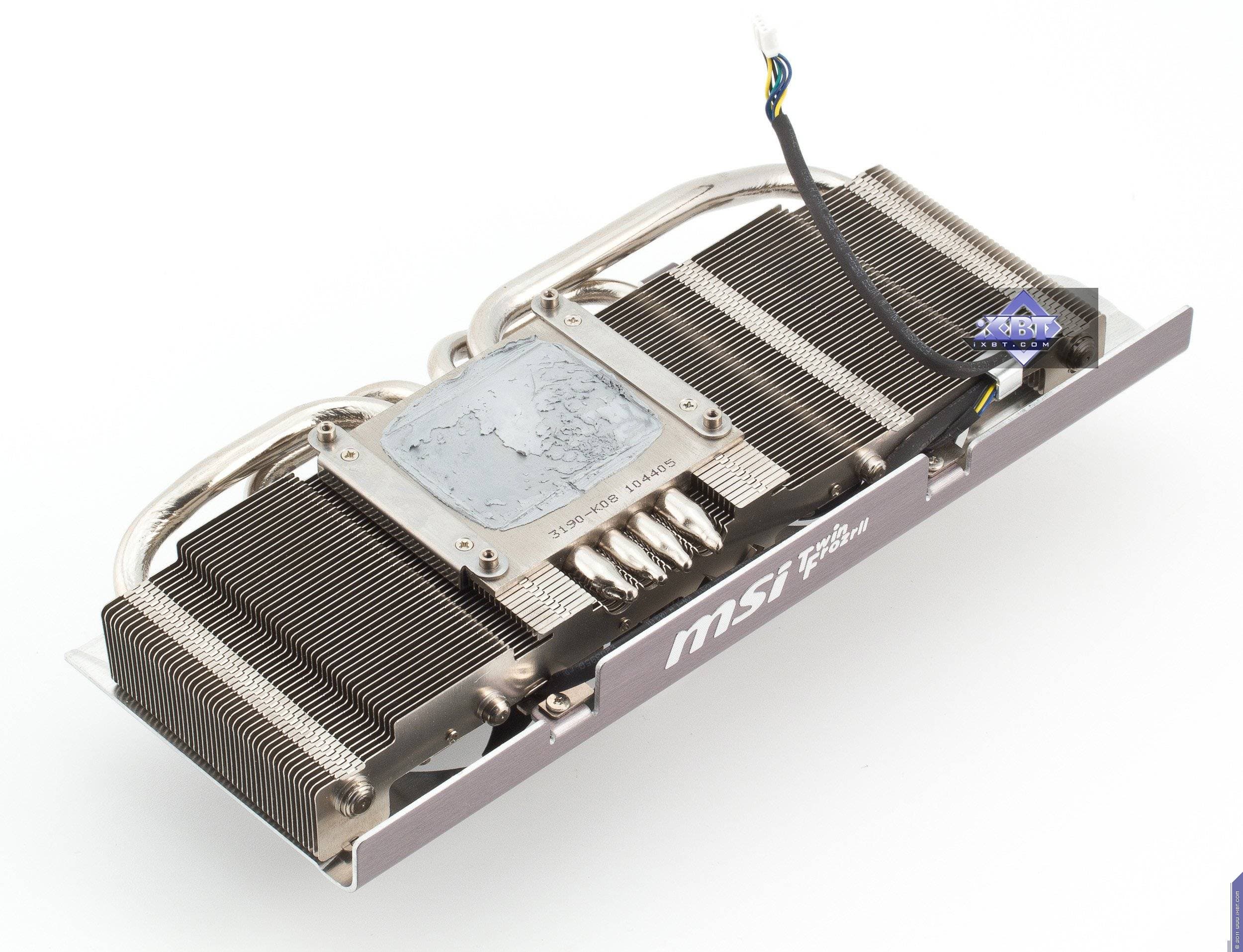

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E
Фирменная система TwinFrozr уже пережила не одно поколение ускорителей и доказала свою высокую эффективность многочисленными примерами. По сути она представляет собой уже широко распространенную типовую схему из радиатора с подошвой, от которой веером расходятся тепловые трубки, равномерно передающие тепло на все области решетки радиатора, и двух вентиляторов, обдувающих столь длинный радиатор. Особенностью именно TwinFrozr является комплектация особо тихими вентиляторами, которые даже при повышении оборотов до 40-50% от максимума практически не шумят (понятно, что они весьма дороги), а также применение особого высокоэффективного медного сплава для ребер радиатора и тепловых трубок, которые затем покрываются напыленным слоем никеля.

Кулер охлаждает только ядро, микросхемы памяти без охлаждения.

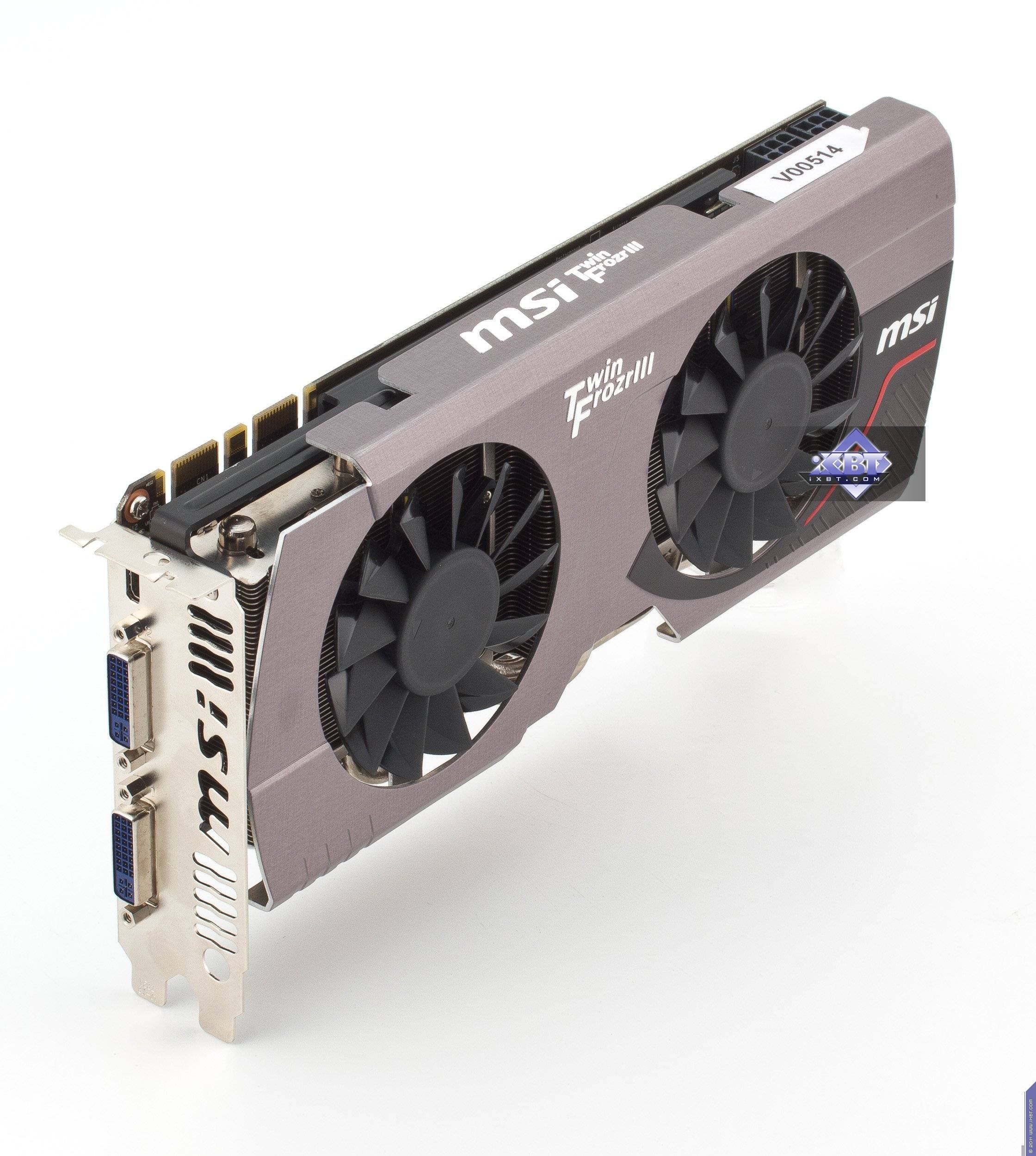

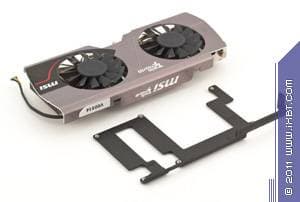

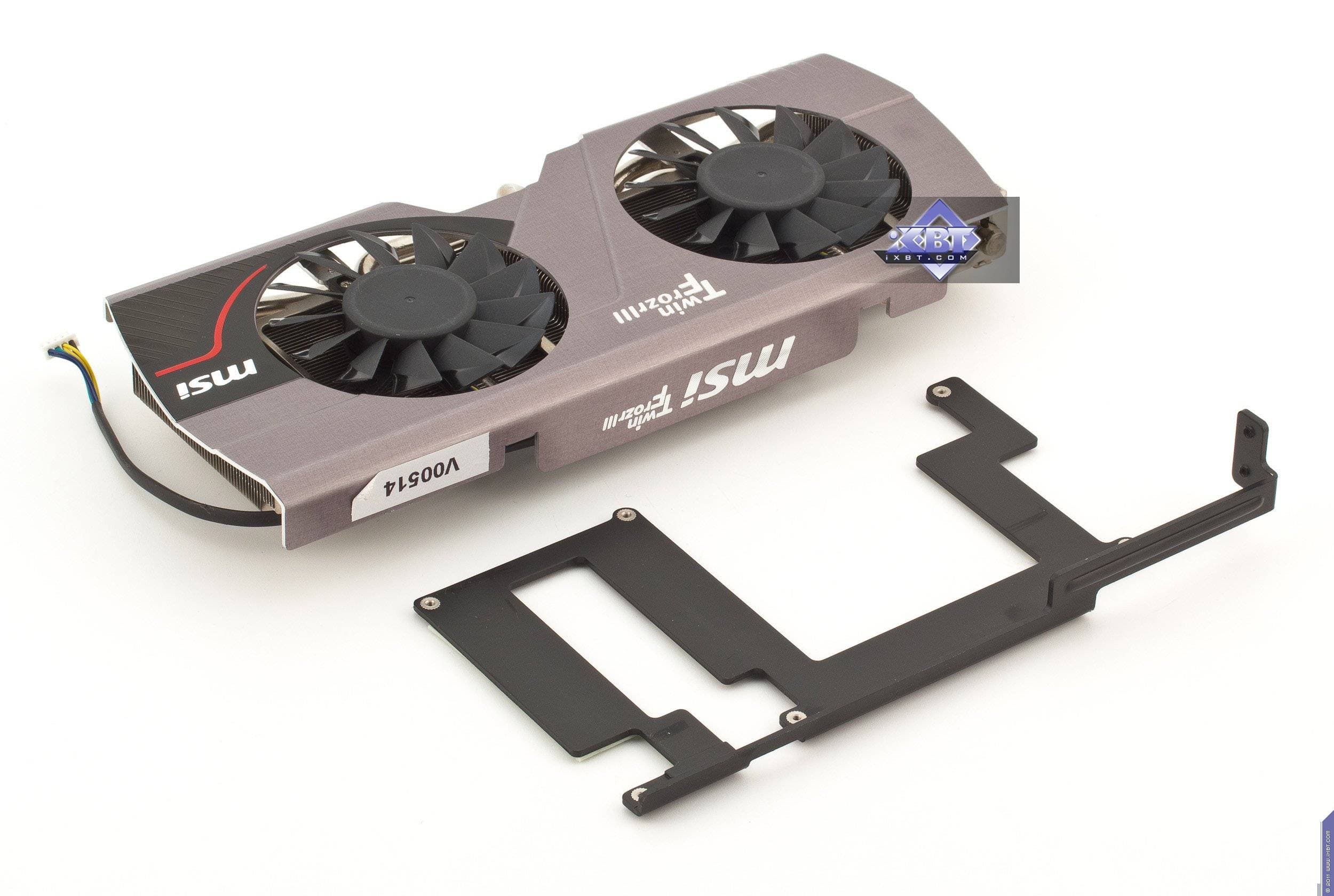

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E

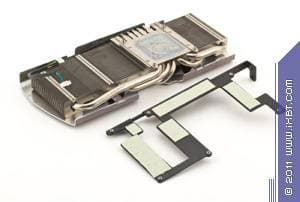

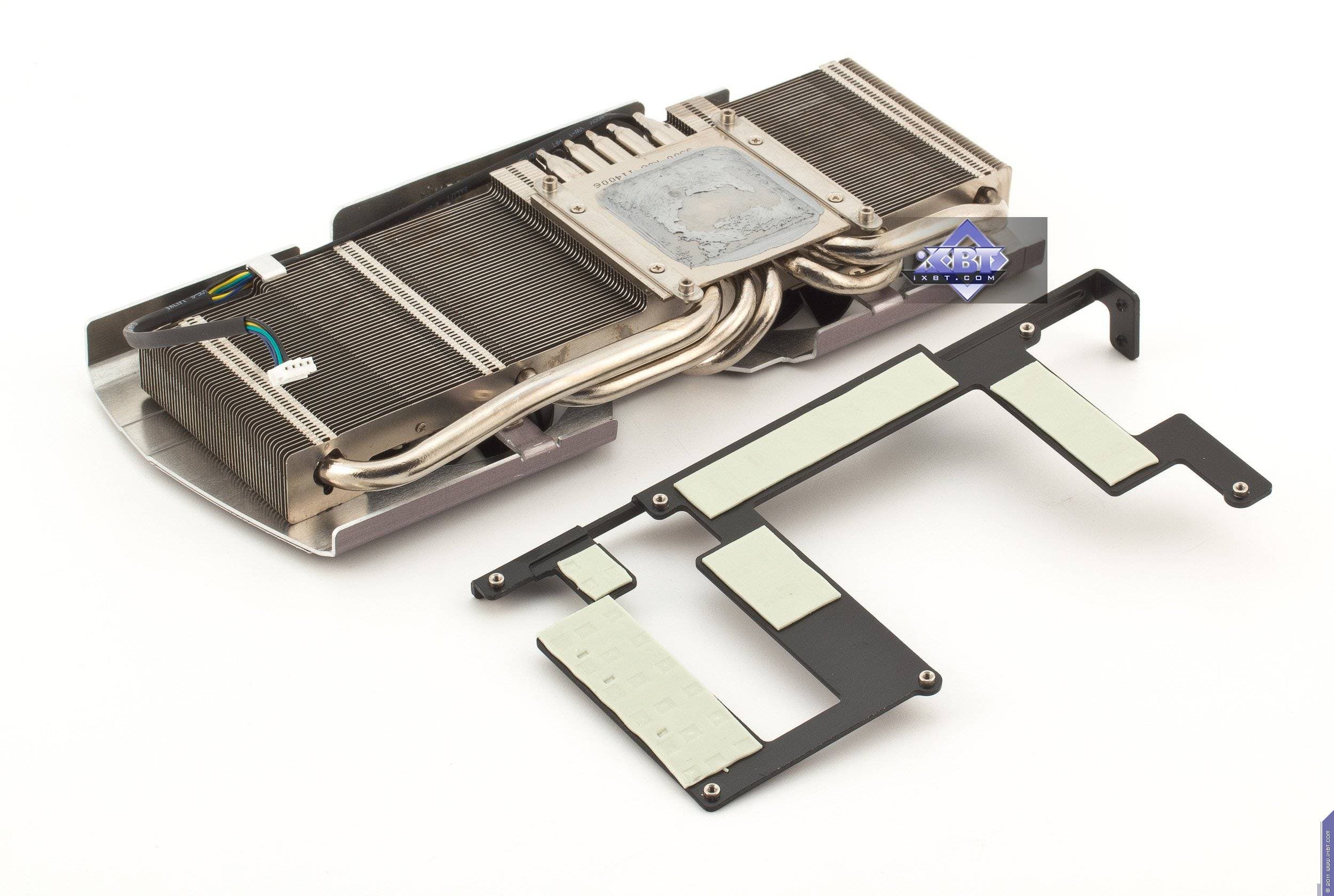

Третье поколение той же серии TwinFrozr отличается более длинным радиатором, подходящим уже для таких продуктов, как GTX 570/580, однако обслуживают его всё так же два вентилятора, которых вполне хватает для того, чтобы хорошенько понизить температуру очень горячих и мощных ядер вроде GF110.

В данном случае СО комплектуется еще единой пластиной, служащей радиатором для микросхем памяти. Как и в предыдущем случае, СО практически бесшумна.

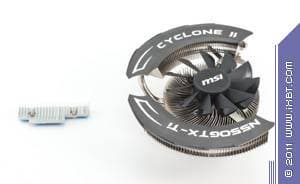

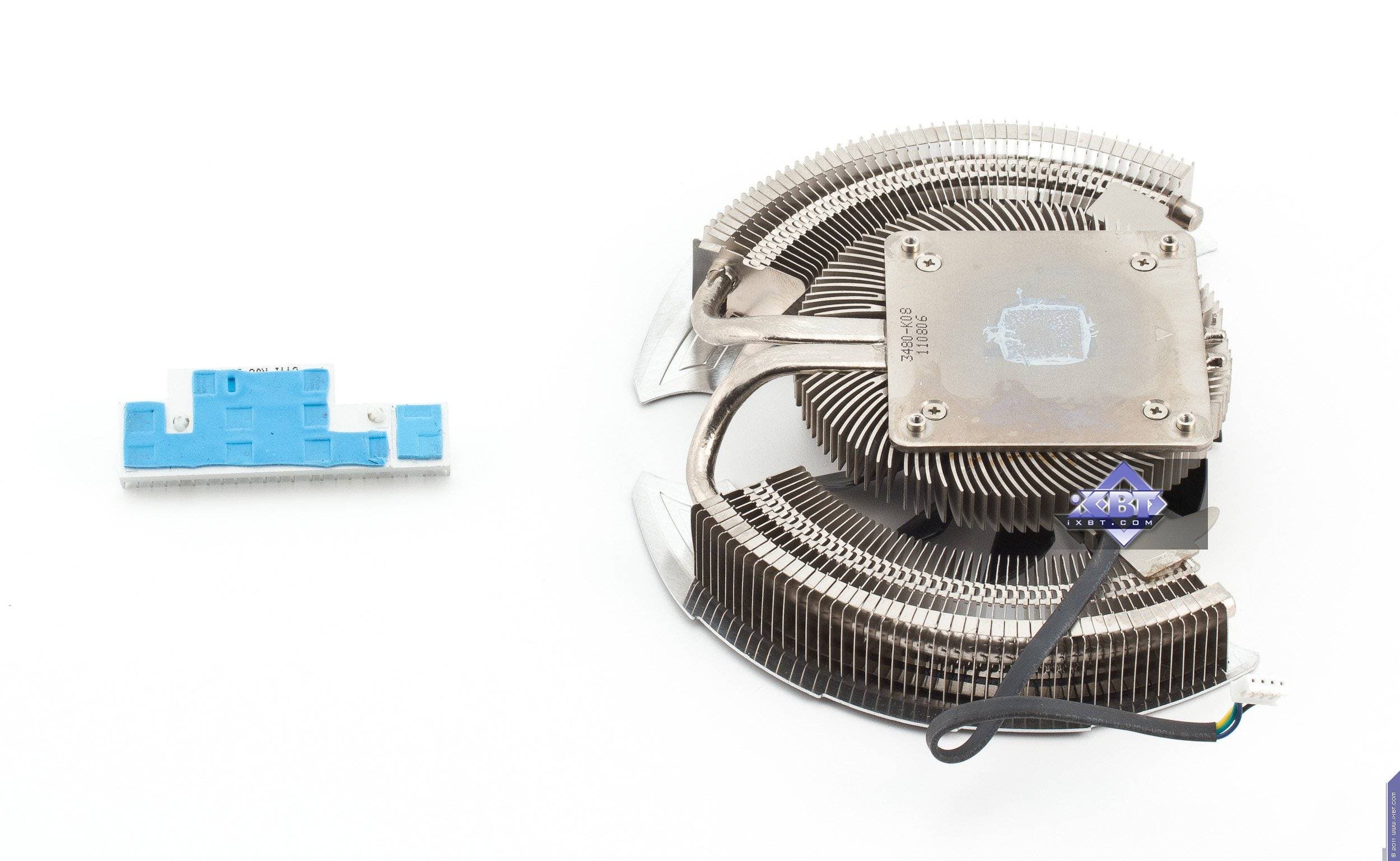

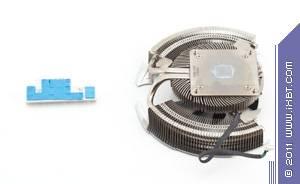

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E

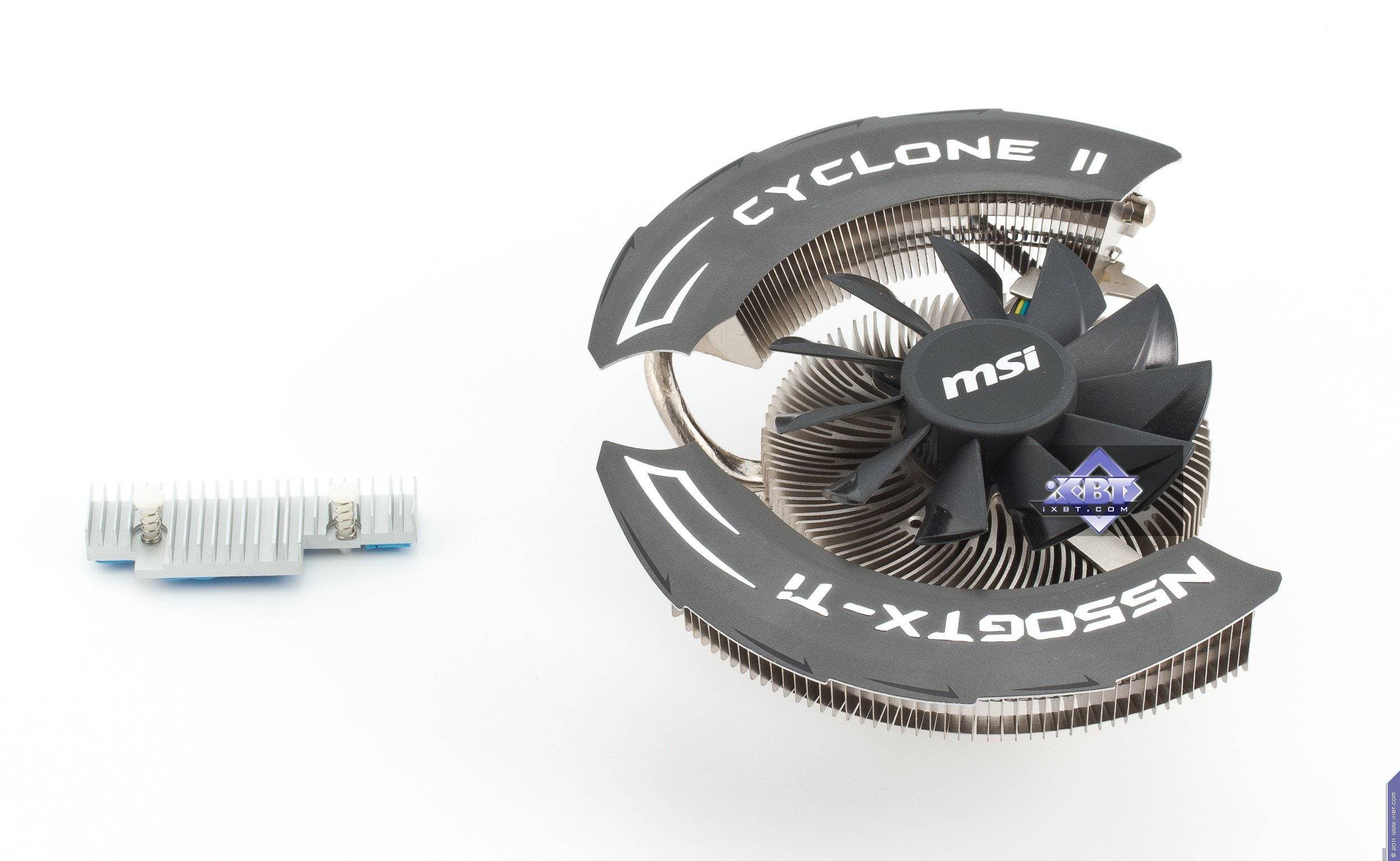

А в данном случае мы видим иную серию систем охлаждения, имеющуюся в арсенале MSI. Cyclone — чашевидный кулер (мы видели такие у Zalman), радиатор которого также сделан из медного сплава и покрыт никелем. Тепловые трубки здесь тоже усиливают обмен тепла между подошвой и ребрами радиатора, а вентилятор столь же высококачественный, работает на невысоких оборотах и потому бесшумен.

Микросхемы памяти не охлаждаются, зато есть небольшой радиатор на силовых транзисторах.

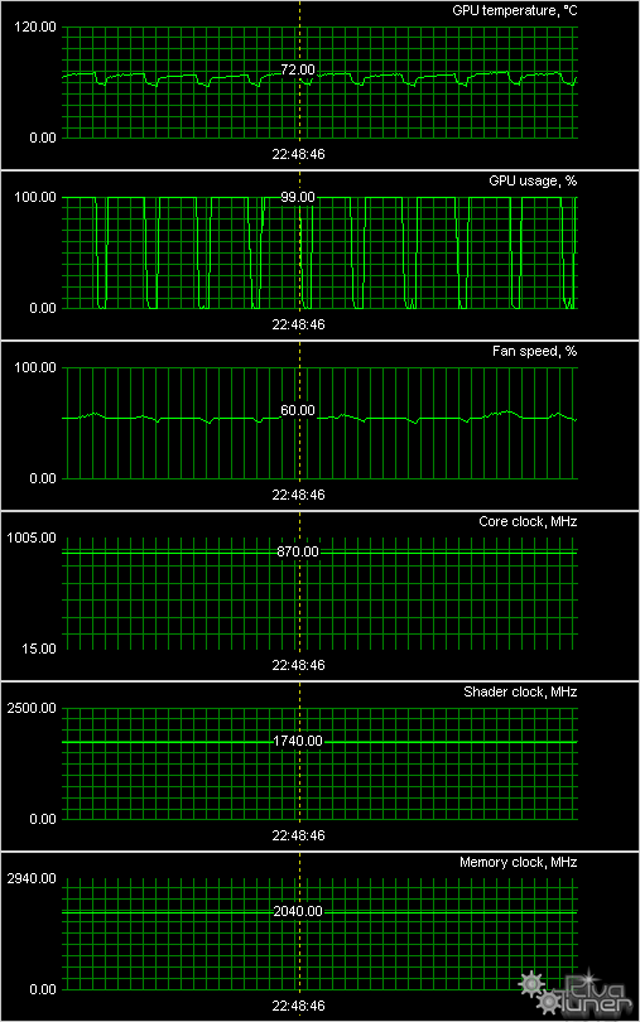

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

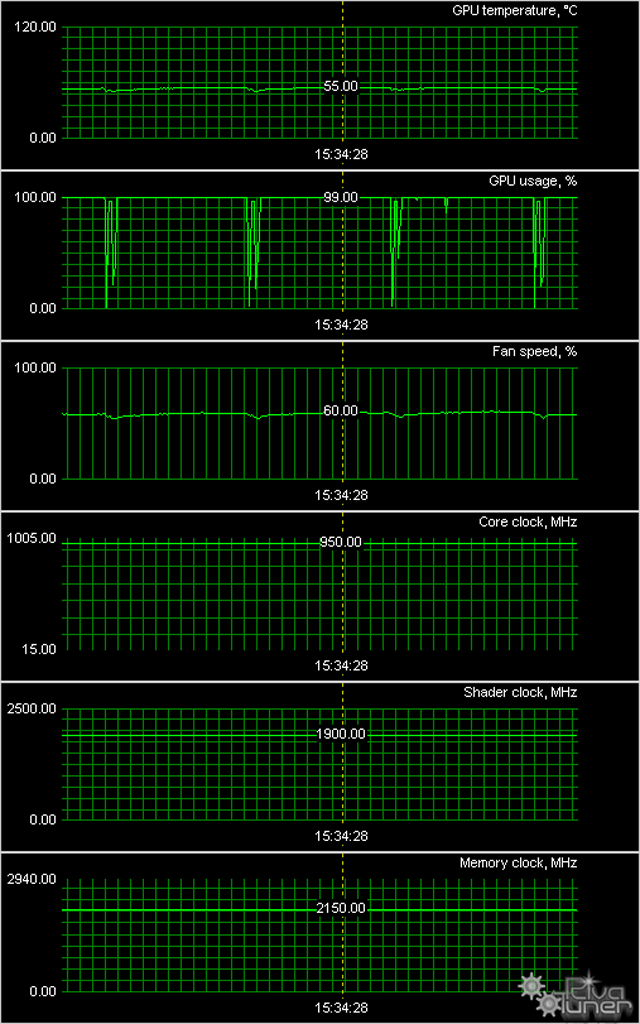

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E

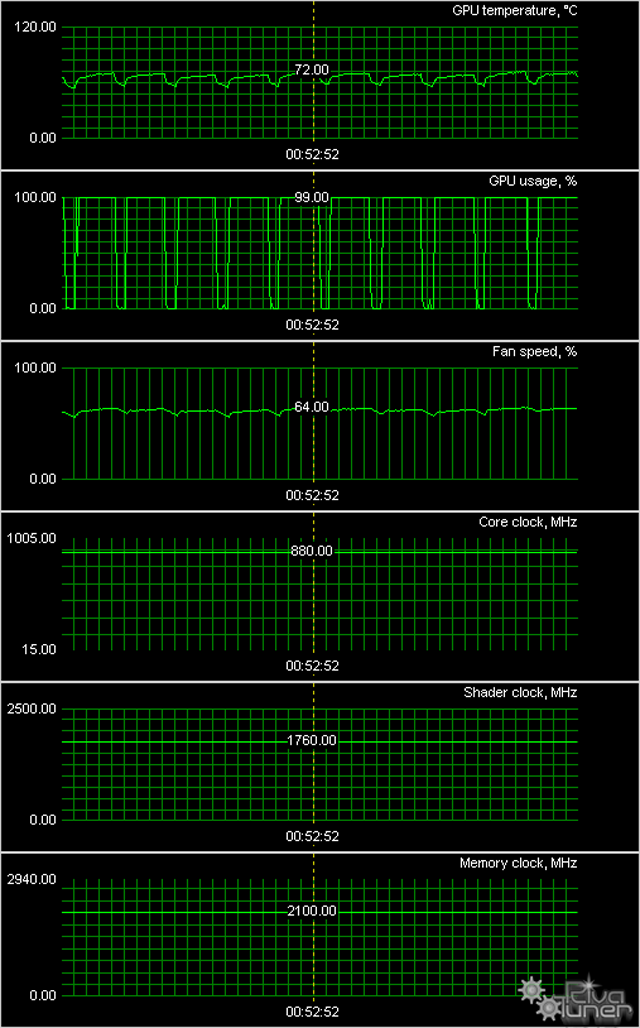

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E

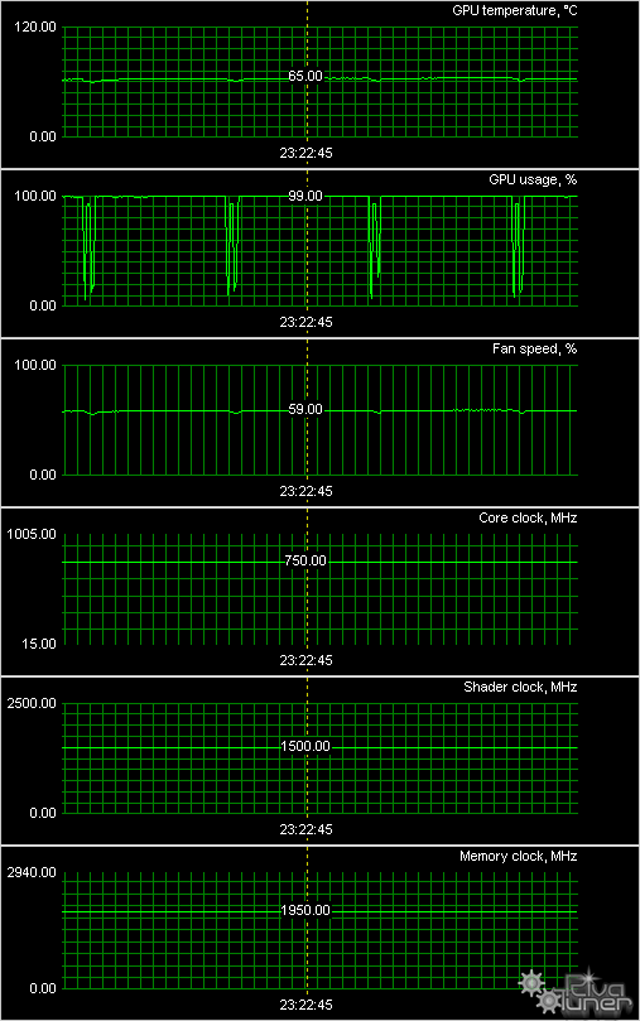

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E

Все четыре карты по итогам 6-часового прогона продемонстрировали великолепную эффективность систем охлаждения, полностью оправдав выданные им выше авансы.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и переходник с Mini-HDMI на HDMI. Видеокарта MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) попала к нам без комплекта и упаковки.

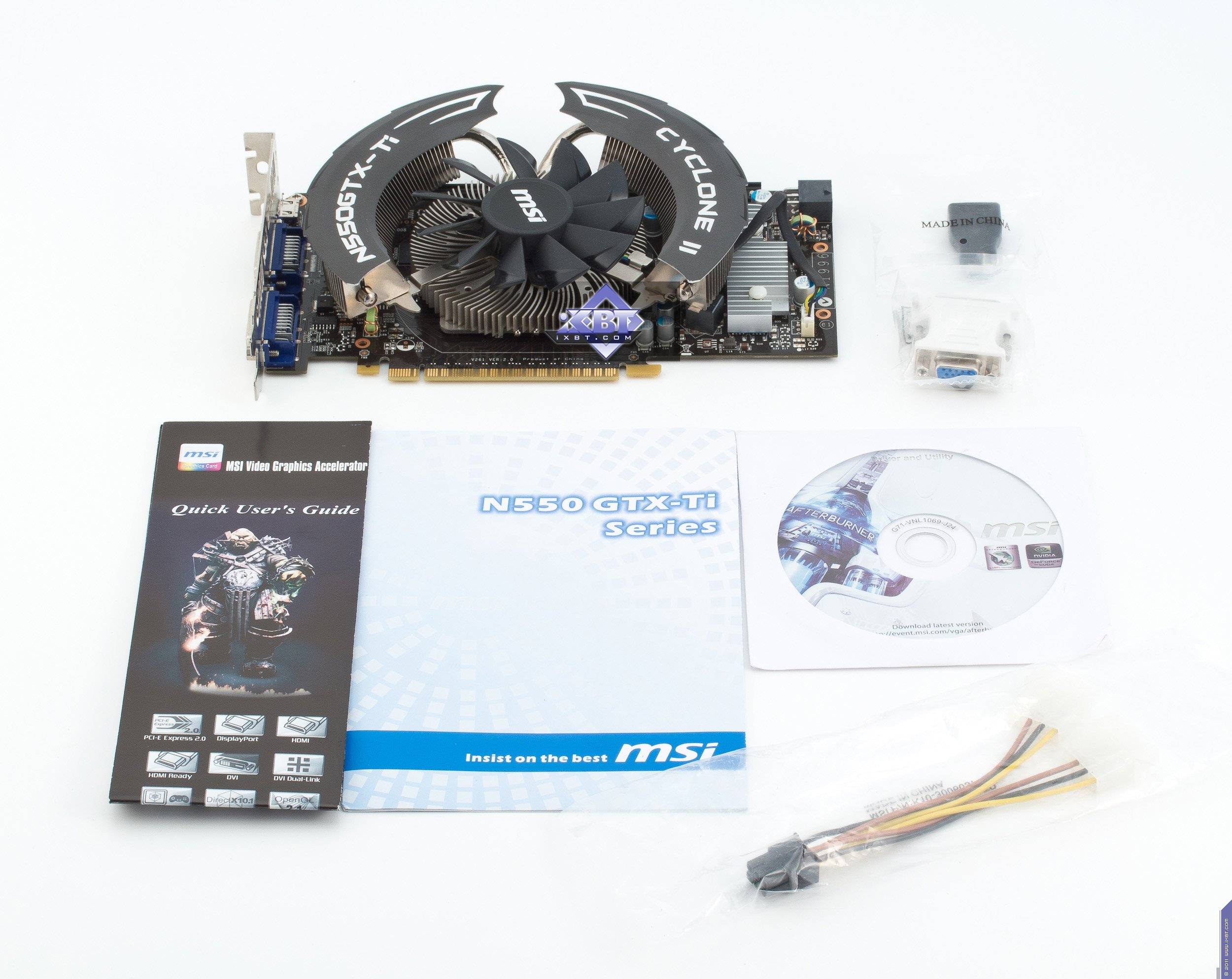

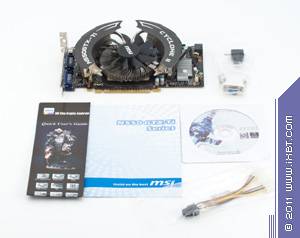

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E
Базовый комплект, плюс адаптер DVI-to-VGA и разветвитель питания.

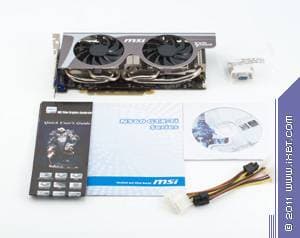

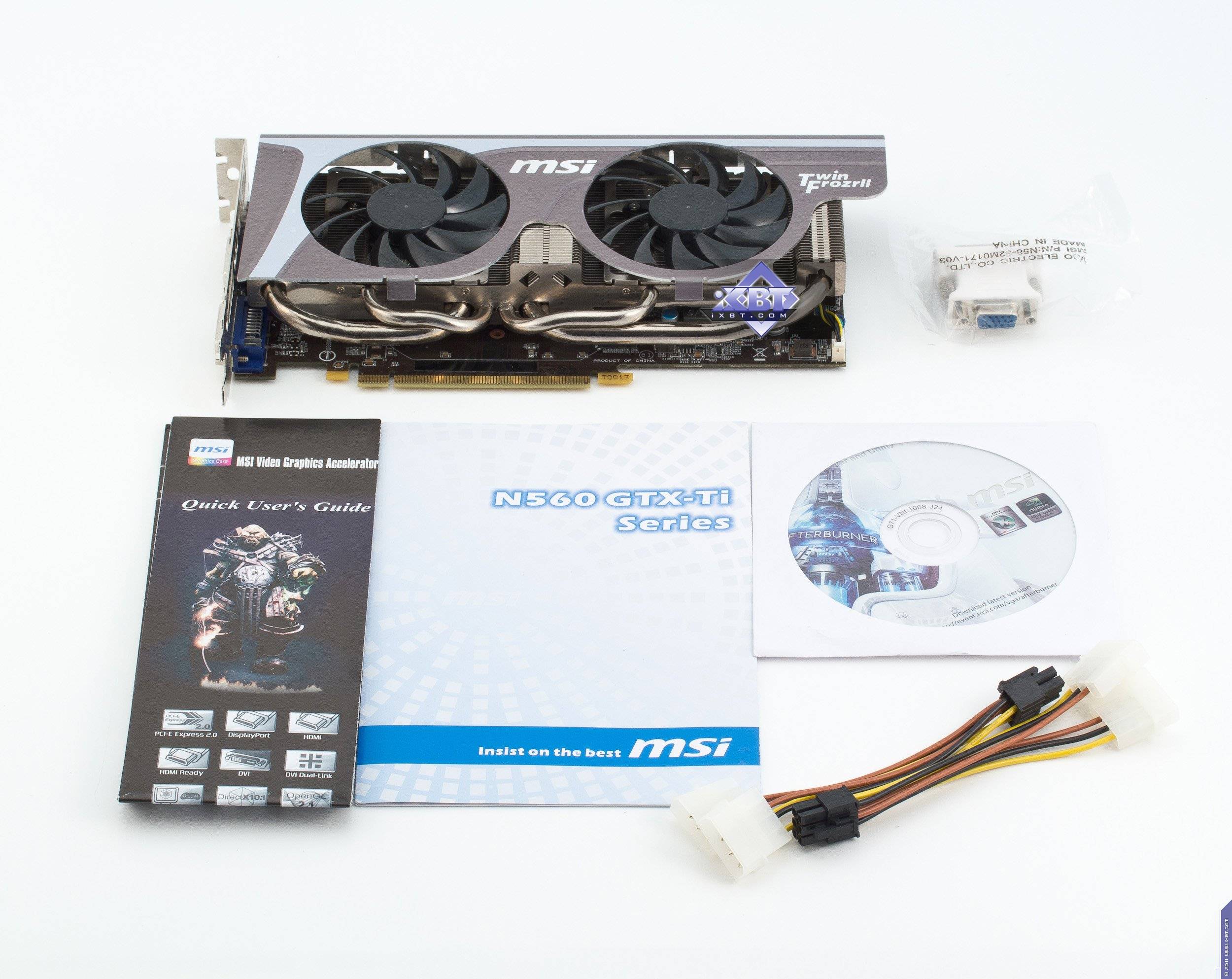

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E
Полностью аналогичный комплект. Плюс еще один разветвитель внешнего питания.

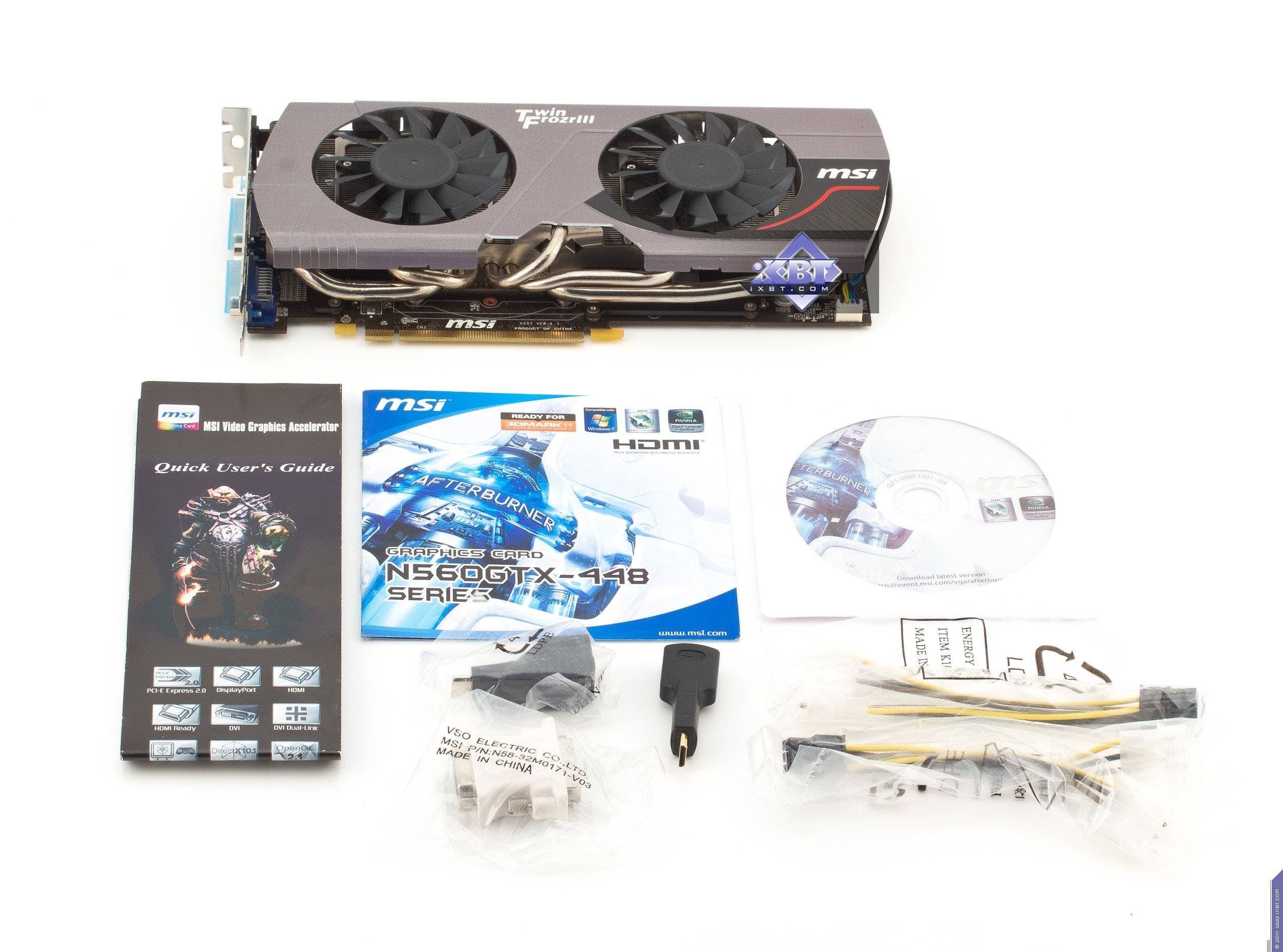

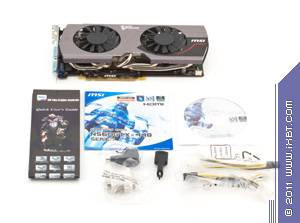

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E
Такой же комплект.

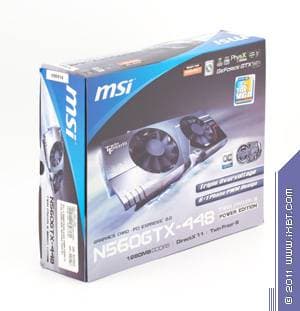

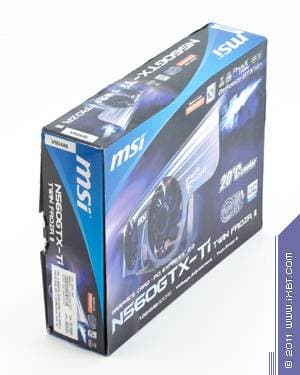

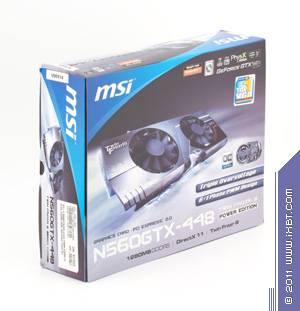

На очереди рассмотрение упаковок.

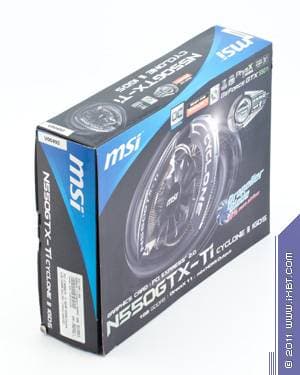

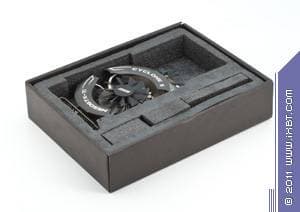

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E
Все три упаковки имеют одинаковую структуру и одинаковые размеры: это относительно небольшие боксы из толстого картона с яркими суперобложками.

Все надписи четкие и дают представление о характеристиках соответствующих продуктов.

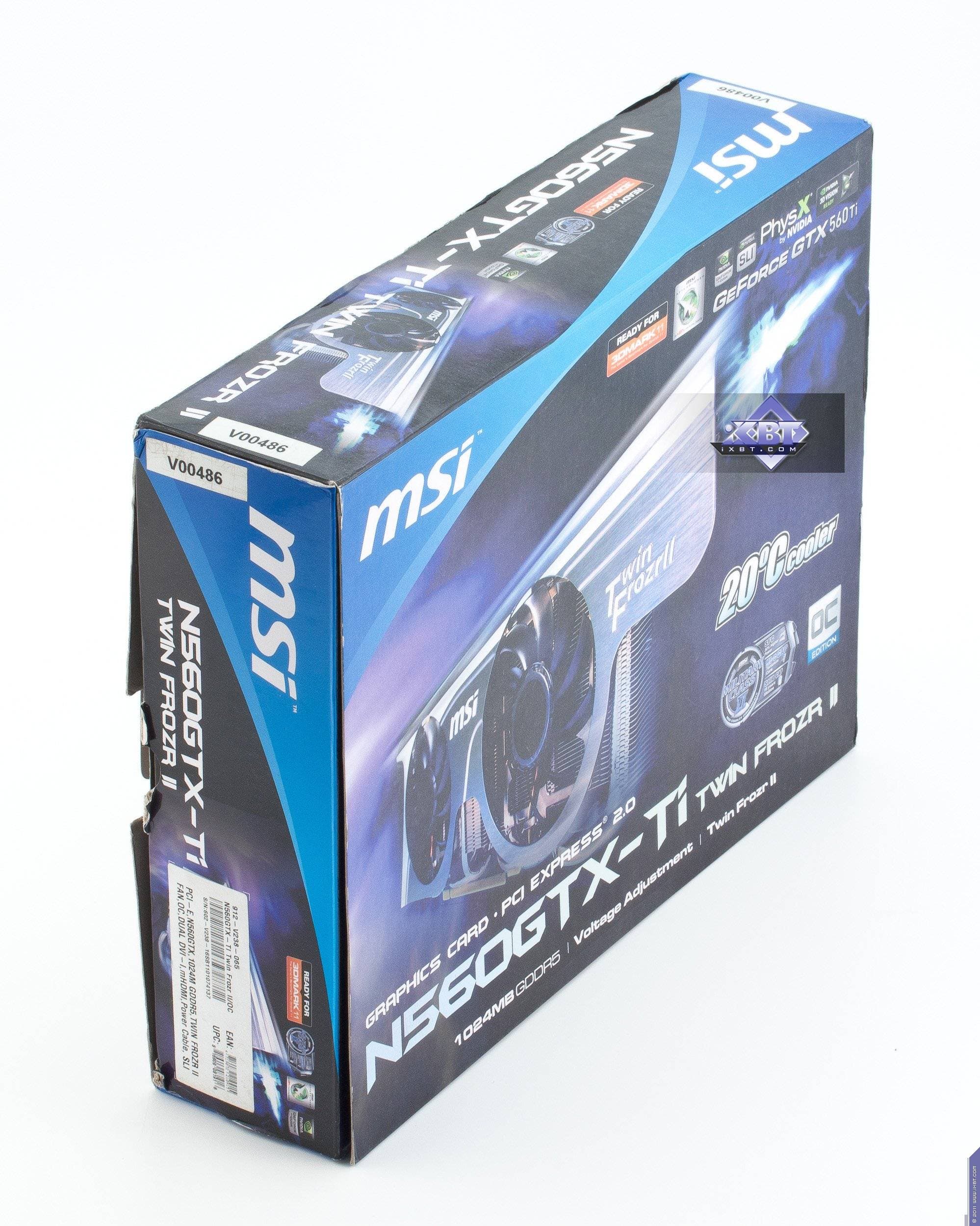

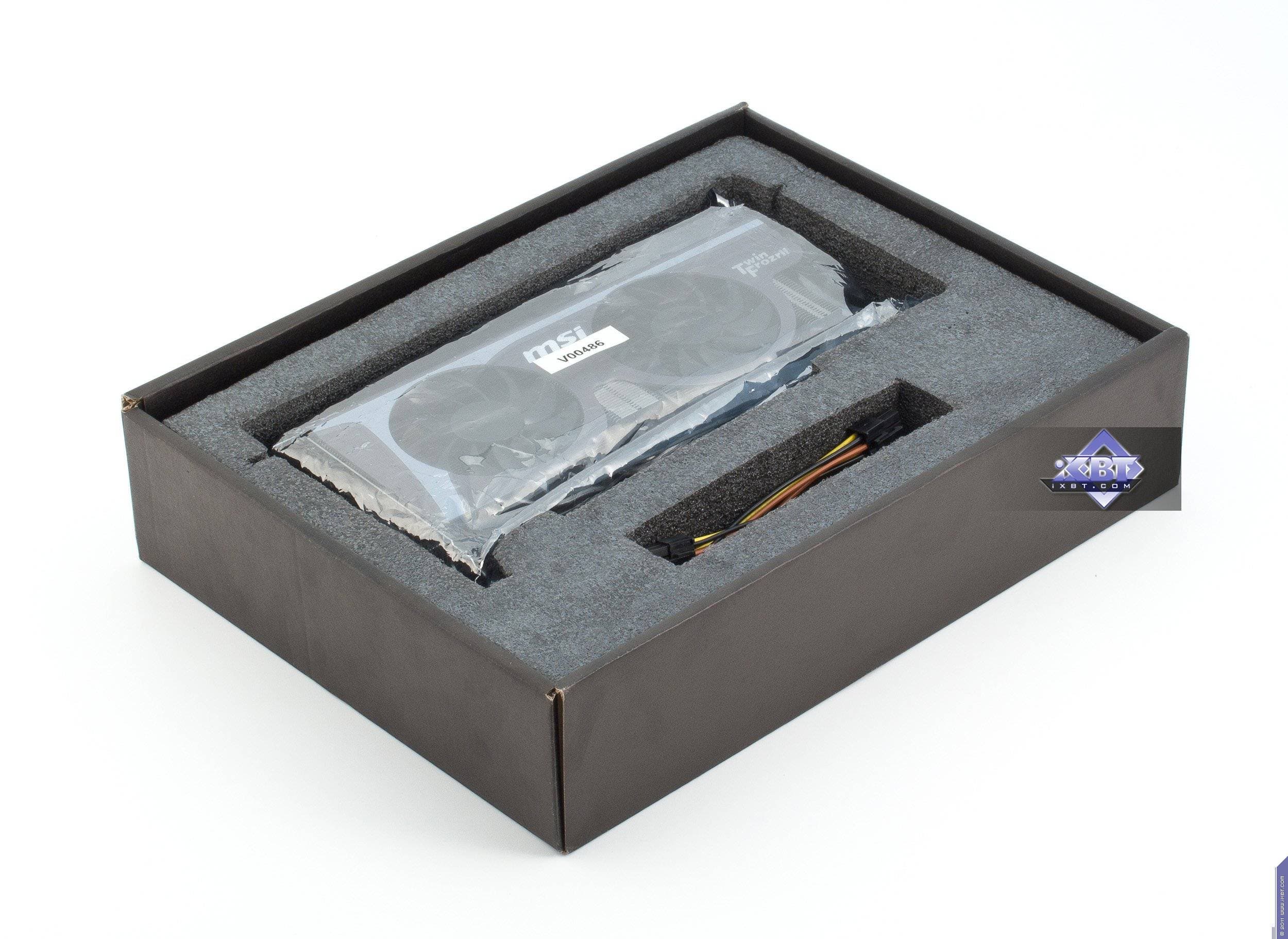

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E
Дизайн суперобложек различается лишь фотографиями вложенной карты, ну и надписями, выполненными в типовом стиле MSI.

Весь комплект разложен по отсекам.

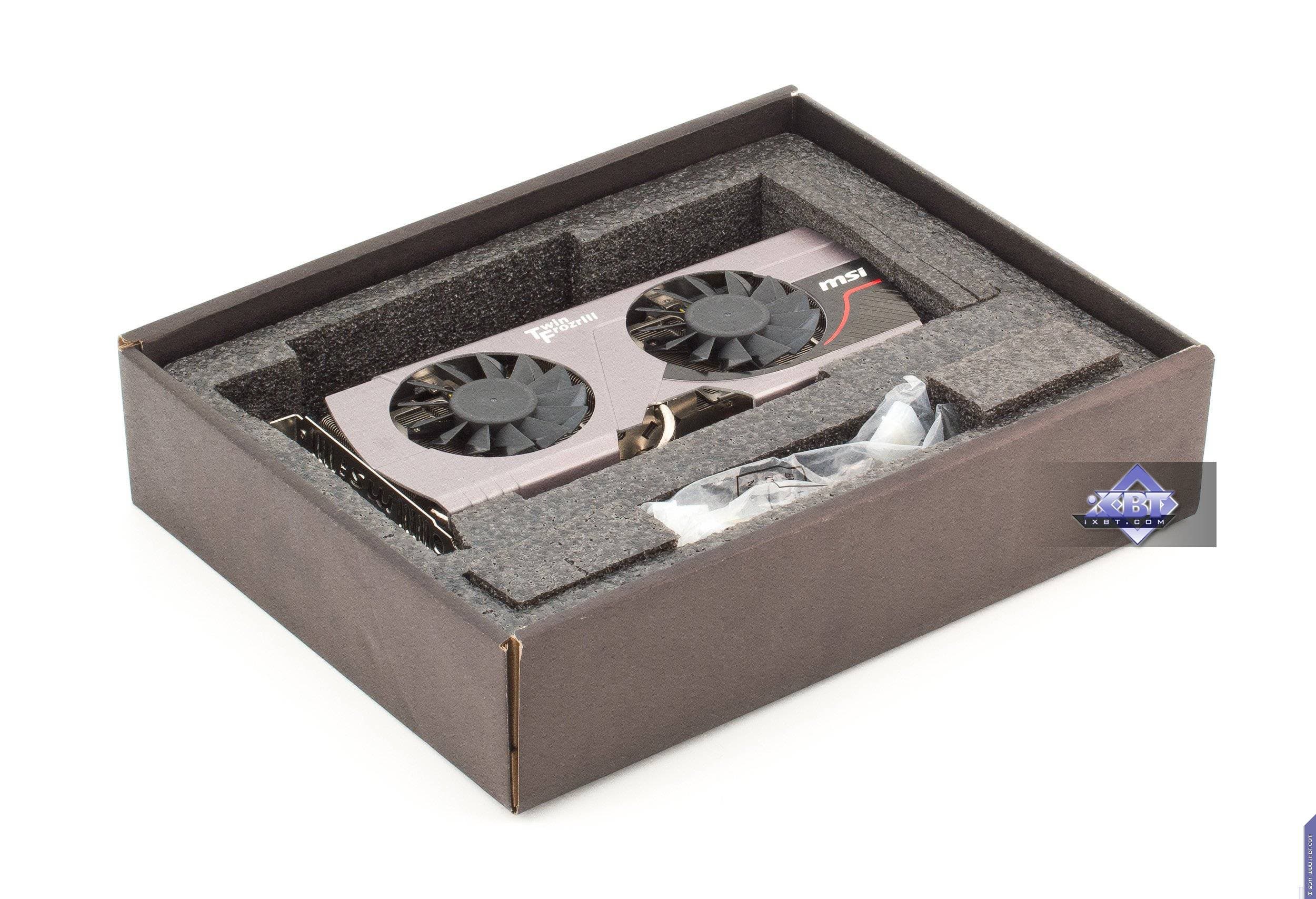

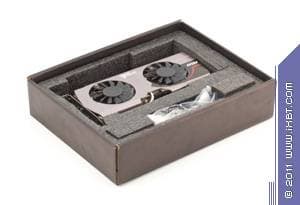

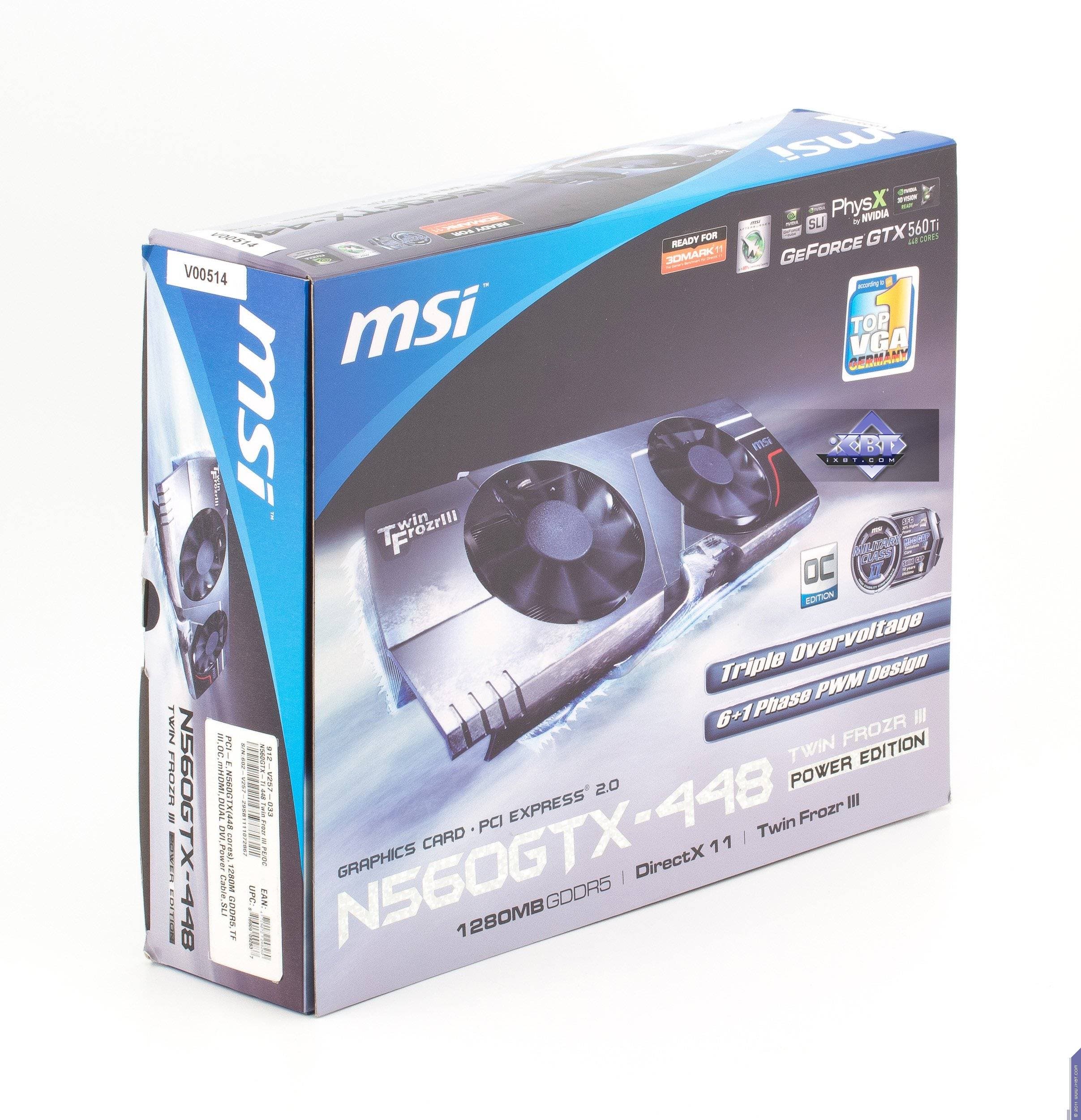

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E

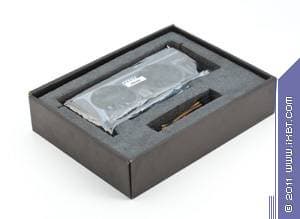

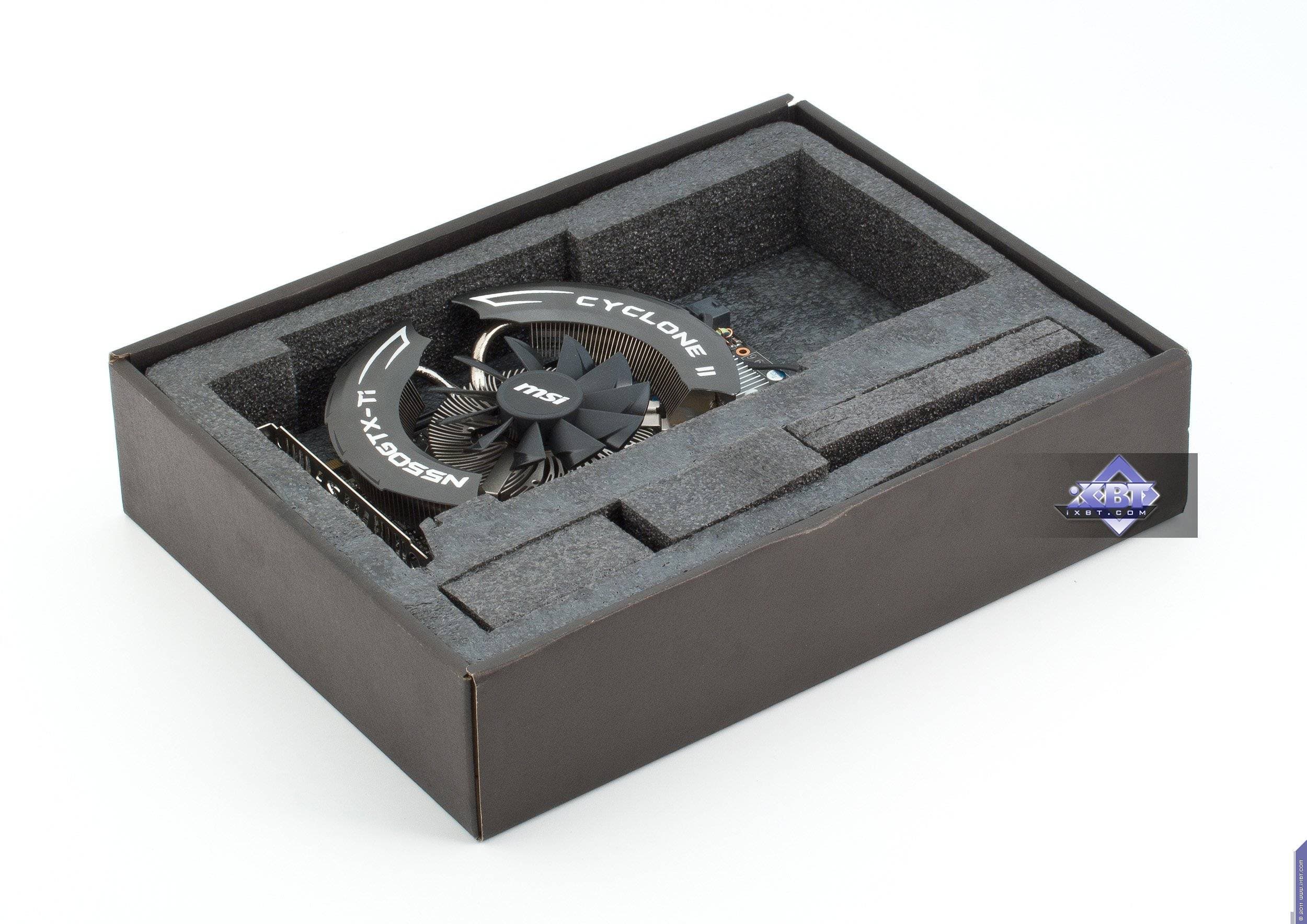

А сами ускорители лежат в своих отсеках из пенополиуретана, поэтому сохранность карты при перевозке — на самом высоком уровне.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы AMD версии Catalyst 11.12; Nvidia версии 290.36

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или просто собрать новый.

Тем, кто вообще не понимает, что́ такое ядро, почему в нем столько процессоров, что́ такое потоки и прочее, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

Я уже писал, и не раз, что по-настоящему сказывающийся на производительности разгон начинается с прибавки 80-100 МГц к частоте работы ядра (ROP-домен). Если повышение частоты меньше — то мы будем иметь типичные +5-8% прироста производительности. Можно, конечно, добавить эти данные в наши привычные диаграммы с 26 картами, что мы рассматриваем ежемесячно в i3D-Speed, однако получится большая мешанина. Поэтому ограничимся лишь словесным указанием на факт этих «надбавок».

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 430 (то есть сочетание скорости и функций GT 430 приняты за 100%). Приведем выборку из этого рейтинга.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
08 GTX 570 1280 МБ, 732/1464/3800530139382
09 GTX 560 Ti 448 1280 МБ, 732/1464/3800510150340
10 HD 6950 2048 МБ, 800/800/5000490155317
11 HD 6950 1024 МБ, 800/800/5000480175275
12 GTX 560 Ti 1024 МБ, 822/1644/4000450179251
13 HD 6870 1024 МБ, 900/900/4200410196209
14 GTX 560 1024 МБ, 810/1620/4000400173231
15 HD 6850 1024 МБ, 775/775/4000360206175
16 GTX 460 1024 МБ 675/1350/3600340197173
17 HD 6790 1024 МБ, 840/840/4200310204152
18 HD 6770 1024 МБ, 850/850/4800280219128
19 GTX 550 Ti 1024 МБ, 900/1800/4000270193140
20 HD 6750 1024 МБ, 700/700/4600230200115

Начнем с самой старшей карты — GTX 560 Ti 448: мы видим, что этот ускоритель стоит в рейтинге явно выше, чем его конкурент в лице Radeon HD 6950 2 ГБ, однако и цена его при этом выше. Плюс не забывайте, что в случае продуктов MSI мы за примерно ту же цену получаем еще более высокую производительность (из-за разгона карты), так что все весьма логично и позитивно. Что касается GTX 560 Ti, то эта карта, если судить по рейтингу, находится примерно посредине между Radeon HD 6950 1 ГБ и HD 6870. Но при этом средняя цена 560 Ti все-таки ближе к HD 6950, поэтому тут из аргументов за рассмотренный ускоритель остается только тот же факт фабричного разгона. А вот про GTX 560 такого уже не скажешь — его цена слишком завышена: рейтинг между HD 6870 и HD 6850, а цена выше, чем у HD 6870. И даже повышенные частоты ускоритель MSI не спасут — они подняты не настолько высоко, чтобы переломить ситуацию. Подобное неоправданное завышение цены мы видим и у базового GTX 550 Ti, однако у данной реализации GTX 550 Ti компании MSI частота ядра повышена весьма существенно (на 50 МГц), и это помогает ускорителю приблизиться к соответствию рейтинга и цены.

Для подтверждения вышесказанного глянем на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01 HD 6770 1024 МБ, 850/850/4800219280128
02 HD 6850 1024 МБ, 775/775/4000206360175
03 HD 6790 1024 МБ, 840/840/4200204310152
04 HD 6750 1024 МБ, 700/700/4600200230115
05 GTX 460 1024 МБ 675/1350/3600197340173
06 HD 6870 1024 МБ, 900/900/4200196410209
07 GTX 550 Ti 1024 МБ, 900/1800/4000193270140
10 GTX 560 Ti 1024 МБ, 822/1644/4000179450251
11 HD 6950 1024 МБ, 800/800/5000175480275
13 GTX 560 1024 МБ, 810/1620/4000173400231
15 HD 6950 2048 МБ, 800/800/5000155490317
16 GTX 560 Ti 448 1280 МБ, 732/1464/3800150510340
19 GTX 570 1280 МБ, 732/1464/3800139530382

Как и ожидалось, GTX 560 Ti превзошел по полезности GTX 560, а GTX 550 Ti из-за более низкой цены занял место еще на строку выше. Однако продукты из стана Radeon все же лидируют, побеждая при прямом сопоставлении конкурентов на базе GPU Nvidia. Впрочем, у варианта GTX 550 Ti компании MSI есть все шансы победить своего конкурента (HD 6870) за счет повышенных частот.

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E — прекрасная реализация данного ускорителя. Изначально мы писали, что GTX 550 Ti вышел на рынок с явно неадекватной ценой для своего уровня, что и подтверждается в общих тестах. Однако серьезный подъем частоты работы, бесшумная и очень эффективная СО делают свое дело, и привлекательность данного продукта существенно повышена.

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E — тоже отличная версия ускорителя с повышенными частотами и великолепной СО с высокой эффективностью. В Рейтинге полезности этот продукт находится на адекватном его цене месте. И не забывайте про возможность изменения вольтажа ядра с помощью фирменной утилиты, что делает карту более интересной для оверклокеров.

MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E — по сути, это точно такой же ускоритель, что и описанный выше. Разница между ними лишь в частотах и урезанности ядра, а разводка платы и примененная отличная СО одинаковы. Уровень цен делает этот продукт чуть менее привлекательным, чем его собрата на GTX 560 Ti, однако фирменные плюсы решения MSI в какой-то мере компенсируют отставание в рейтинге. У данного ускорителя тоже имеется возможность поднять вольтаж работы ядра, чтобы обеспечить более ощутимый разгон.

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E — и еще одна отличная реализация базового ускорителя. Ранее мы уже представляли GTX 560 Ti 448, показав, что это тот же GTX 570, лишь урезанный по ядру. Понятно, что это уже класс топовых ускорителей, модели из которого можно сравнивать в Рейтинге полезности только с Hi-End-собратьями (цены на них завышены всегда, потому что 1) это имиджевые вещи, 2) нужно ограничивать спрос, 3) энтузиасты и так купят), а в общем списке ускорителей модели Hi-End будут плестись в конце. И мы видим, что если рядовой GTX 560 Ti 448 по полезности отстает от соперника в лице HD 6950, то продукт MSI способен его догнать за счет частот работы и более эффективной СО. И последнее: данная карта тоже имеет возможность регулировки вольтажа ядра, что пригодится оверклокерам.

Комплекты у всех карт адекватны.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за январь 2012 года) получили награды следующие карты:

  • MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 МБ 192-битной GDDR5 PCI-E
  • MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 МБ 256-битной GDDR5 PCI-E
  • MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 МБ 256-битной GDDR5 PCI-E
  • MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 МБ 320-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 560 — $107(9) HD 6850 — $145(на 11.01.16)
GTX 560 — $107(9) GTX 460 1 ГБ — Н/Д(0)
GTX 560 — $107(9) HD 6870 — $94(4)
GTX 550 Ti — $237(1) HD 6750 — $116(на 11.01.16)
GTX 550 Ti — $237(1) HD 6770 — Н/Д(0)
GTX 550 Ti — $237(1) HD 6850 — $145(на 11.01.16)
GTX 550 Ti — $237(1) GTS 450 — $153(на 11.01.16)
GTX 550 Ti — $237(1) GTX 460 1 ГБ — Н/Д(0)
GTX 560 Ti — $178(4) HD 6870 — $94(4)
GTX 560 Ti — $178(4) HD 6950 2 ГБ — Н/Д(0)
GTX 560 Ti — $178(4) GTX 470 — $357(на 11.01.16)
GTX 560 Ti — $178(4) GTX 460 1 ГБ — Н/Д(0)
GTX 560 Ti — $178(4) HD 6950 1 ГБ — Н/Д(0)
GTX 560 Ti 448 — Н/Д(0) GTX 560 Ti — $178(4)
GTX 560 Ti 448 — Н/Д(0) GTX 570 — $458(на 11.01.16)
GTX 560 Ti 448 — Н/Д(0) HD 6950 2 ГБ — Н/Д(0)
GTX 560 Ti 448 — Н/Д(0) HD 6950 1 ГБ — Н/Д(0)


Благодарим компанию MSI Russia и лично Евгения Бычкова
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia




31 января 2012 Г.

Geforce GTX 550 Ti, 560, 560 Ti, 560 Ti 448 MSI

Geforce GTX 550 Ti, 560, 560 Ti, 560 Ti 448 MSI

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E



  1. ,


MSI . , «, , ». , .

4 , Nvidia, «». , 2012- , Nvidia ( AMD), , , , .

Geforce GTX 550 Ti/560 Ti MSI, , .

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E
  • GPU: Geforce GTX 550 Ti (GF116)
  • : PCI Express x16
  • GPU (ROPs): 950 ( — 900 )
  • ( ()): 1075 (4300) ( — 1025 (4100) )
  • : 192
  • GPU/ : 192/1900 ( — 192/1800 )
  • (ALU) : 1
  • (ALU): 192
  • : 32 (BLF/TLF/ANIS)
  • (ROP): 24
  • : 200×100×33 ( — )
  • :
  • ( 3D/ 2D): 129/74
  • : 2×DVI (Dual-Link/HDMI), 1×Mini-HDMI
  • : SLI (Hardware)
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E
  • GPU: Geforce GTX 560 (GF114)
  • : PCI Express x16
  • GPU (ROPs): 870 ( — 810 )
  • ( ()): 1020 (4080) ( — 1000 (4000) )
  • : 256
  • GPU/ : 338/1740 ( — 338/1620 )
  • (ALU) : 1
  • (ALU): 338
  • : 56 (BLF/TLF/ANIS)
  • (ROP): 32
  • : 210×100×35 ( — )
  • :
  • ( 3D/ 2D): 162/82
  • : 2×DVI (Dual-Link/HDMI), 1×Mini-HDMI
  • : SLI (Hardware)
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E
  • GPU: Geforce GTX 560 Ti (GF114)
  • : PCI Express x16
  • GPU (ROPs): 880 ( — 822 )
  • ( ()): 1050 (4200) ( — 1000 (4000) )
  • : 256
  • GPU/ : 384/1760 ( — 384/1644 )
  • (ALU) : 1
  • (ALU): 384
  • : 64 (BLF/TLF/ANIS)
  • (ROP): 32
  • : 210×100×35 ( — )
  • :
  • ( 3D/ 2D): 178/94
  • : 2×DVI (Dual-Link/HDMI), 1×Mini-HDMI
  • : SLI (Hardware)
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E
  • GPU: Geforce GTX 570 (GF110)
  • : PCI Express x16
  • GPU (ROPs): 750 ( — 732 )
  • ( ()): 975 (3900) ( — 950 (3800) )
  • : 320
  • GPU/ : 448/1500 ( — 448/1464 )
  • (ALU) : 1
  • (ALU): 448
  • : 56 (BLF/TLF/ANIS)
  • (ROP): 40
  • : 260×100×34 ( — )
  • :
  • ( 3D/ 2D): 212/103
  • : 2×DVI (Dual-Link/HDMI), 1×Mini-HDMI
  • : SLI (Hardware)

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E
1024  GDDR5 SDRAM, 6 e PCB. 4 1 , 2 — 2 .

Hynix (GDDR5). 1250 (5000) .
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E
1024  GDDR5 SDRAM, e PCB.

Samsung (GDDR5). 1250 (5000) .
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E
1024  GDDR5 SDRAM, e PCB.

Samsung (GDDR5). 1250 (5000) .
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E
1280  GDDR5 SDRAM, e PCB.

Samsung (GDDR5). 1250 (5000) .

,
MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E Reference card Nvidia Geforce GTX 550 Ti
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E Reference card Nvidia Geforce GTX 570

,
MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E Reference card Nvidia Geforce GTX 550 Ti
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E Reference card Nvidia Geforce GTX 570

, — . , GTX 550 Ti , 2 ( ). , . MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) , PCB, , . MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) GTX 570 ( ), PCB. , MSI Geforce GTX 560/560 Ti/560 Ti 448 , . MSI Afterburner, .

, - d-Sub (VGA- ), - DVI-to-d-Sub. , DVI , d-Sub .

, HDMI ( HDMI-, ). , — Mini, .

:

  • 240 —
  • 2048×1536@85 —
  • 2560×1600@60 — ( DVI- Dual-Link/HDMI)

Full HD . . — 2007 , . - , , . .

, : GTX 550 Ti — , GTX 560/560 Ti/560 Ti 448 — 6- .

.

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E
TwinFrozr . , , , , . TwinFrozr , 40-50% (, ), , .

, .
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E
TwinFrozr , , GTX 570/580, , , GF110.

, . , .
MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E
, MSI. Cyclone — ( Zalman), . , , .

, .

MSI Afterburner ( . AKA Unwinder) :

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E
MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E

6- , .

.

: , Mini-HDMI HDMI. MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) .

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E
, DVI-to-VGA .
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E
. .
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E
.

.

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E
: .

.
MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E
, , MSI.

.
MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E
, — .

:

  • Intel Core i7-975 (Socket 1366)
    • Intel Core i7-975 (3340 );
    • Asus P6T Deluxe Intel X58;
    • 6 DDR3 SDRAM Corsair 1600 ;
    • WD Caviar SE WD1600JD 160 SATA;
    • Tagan TG900-BZ 900 .
  • Windows 7 64-; DirectX 11;
  • Dell 3007WFP (30″);
  • AMD Catalyst 11.12; Nvidia 290.36

VSync .

:

:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), ( Middle). .
    Nvidia .

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, . — High.
    Unigine .

  • 3DMark 11 (FutureMark) — DirectX 11.0, — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, — Very High, .

  • Crysis Warhead (Crytek/EA), DirectX 10.0, ( ), — Very High, Cargo.
    Nvidia .

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, — Ultra High ( : formulaone.exe -benchmark example_benchmark.xml).
    Nvidia .

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, . — High.
    Unigine .

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, — Ultra High ( : dirt2.exe -benchmark example_benchmark.xml).
    AMD .

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, — Super High, PhysX ( ).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, — Super High ( ).
    Nvidia .

, , , , , .

, , ́ , , ́ , , . , (), .

AMD Radeon

Nvidia Geforce

.

, , - 80-100 (ROP-). — +5-8% . , , 26 , i3D-Speed, . «».

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

iXBT.com, — Geforce GT 430 ( GT 430 100%). .

3D- iXBT.com

iXBT.com .
08 GTX 570 1280 , 732/1464/3800 530 139 382
09 GTX 560 Ti 448 1280 , 732/1464/3800 510 150 340
10 HD 6950 2048 , 800/800/5000 490 155 317
11 HD 6950 1024 , 800/800/5000 480 175 275
12 GTX 560 Ti 1024 , 822/1644/4000 450 179 251
13 HD 6870 1024 , 900/900/4200 410 196 209
14 GTX 560 1024 , 810/1620/4000 400 173 231
15 HD 6850 1024 , 775/775/4000 360 206 175
16 GTX 460 1024 675/1350/3600 340 197 173
17 HD 6790 1024 , 840/840/4200 310 204 152
18 HD 6770 1024 , 850/850/4800 280 219 128
19 GTX 550 Ti 1024 , 900/1800/4000 270 193 140
20 HD 6750 1024 , 700/700/4600 230 200 115

— GTX 560 Ti 448: , , Radeon HD 6950 2 , . , MSI (- ), . GTX 560 Ti, , , Radeon HD 6950 1 HD 6870. 560 Ti - HD 6950, . GTX 560 — : HD 6870 HD 6850, , HD 6870. MSI — , . GTX 550 Ti, GTX 550 Ti MSI ( 50 ), .

( ):

(/)

. iXBT.com
01 HD 6770 1024 , 850/850/4800 219 280 128
02 HD 6850 1024 , 775/775/4000 206 360 175
03 HD 6790 1024 , 840/840/4200 204 310 152
04 HD 6750 1024 , 700/700/4600 200 230 115
05 GTX 460 1024 675/1350/3600 197 340 173
06 HD 6870 1024 , 900/900/4200 196 410 209
07 GTX 550 Ti 1024 , 900/1800/4000 193 270 140
10 GTX 560 Ti 1024 , 822/1644/4000 179 450 251
11 HD 6950 1024 , 800/800/5000 175 480 275
13 GTX 560 1024 , 810/1620/4000 173 400 231
15 HD 6950 2048 , 800/800/5000 155 490 317
16 GTX 560 Ti 448 1280 , 732/1464/3800 150 510 340
19 GTX 570 1280 , 732/1464/3800 139 530 382

, GTX 560 Ti GTX 560, GTX 550 Ti - . Radeon , GPU Nvidia. , GTX 550 Ti MSI (HD 6870) .

MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E — . , GTX 550 Ti , . , , .

MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E — . . , .

MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E — , , . , . , GTX 560 Ti, MSI - . , .

MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E — . GTX 560 Ti 448, , GTX 570, . , , Hi-End- ( , 1) , 2) , 3) ), Hi-End . , GTX 560 Ti 448 HD 6950, MSI . : , .

.

. , .

« » ( 2012 ) :

  • MSI N550GTX-Ti Cyclone II 1GD5 (Geforce GTX 550 Ti) 1024 192- GDDR5 PCI-E
  • MSI N560GTX TwinFrozr II/OC (Geforce GTX 560) 1024 256- GDDR5 PCI-E
  • MSI N560GTX-Ti TwinFrozr II/OC (Geforce GTX 560 Ti) 1024 256- GDDR5 PCI-E
  • MSI N560GTX-448 TwinFrozr III Power Edition (Geforce GTX 560 Ti 448) 1280 320- GDDR5 PCI-E



( ) :
GTX 560 — HD 6850 —
GTX 560 — GTX 460 1 —
GTX 560 — HD 6870 —
GTX 550 Ti — HD 6750 —
GTX 550 Ti — HD 6770 —
GTX 550 Ti — HD 6850 —
GTX 550 Ti — GTS 450 —
GTX 550 Ti — GTX 460 1 —
GTX 560 Ti — HD 6870 —
GTX 560 Ti — HD 6950 2 —
GTX 560 Ti — GTX 470 —
GTX 560 Ti — GTX 460 1 —
GTX 560 Ti — HD 6950 1 —
GTX 560 Ti 448 — GTX 560 Ti —
GTX 560 Ti 448 — GTX 570 —
GTX 560 Ti 448 — HD 6950 2 —
GTX 560 Ti 448 — HD 6950 1 —



Tagan

ThermalTake 8430 3Logic

Dell 3007WFP Nvidia
