Обзор корпуса Thermaltake The Tower 500

К нам на тест поступил довольно оригинальный кубический корпус Thermaltake. Напомним, что в прошлом году мы рассматривали похожий корпус компании, Thermaltake Tower 100, но тот был сравнительно маленьким и рассчитанным на применение плат формата Mini-ITX. Модель же The Tower 500 хотя и относится формально к типоразмеру miditower, но фактически ее габаритные размеры заметно превышают то, что мы обычно видим у подобных решений, а внутрь можно поставить даже платы E-ATX.

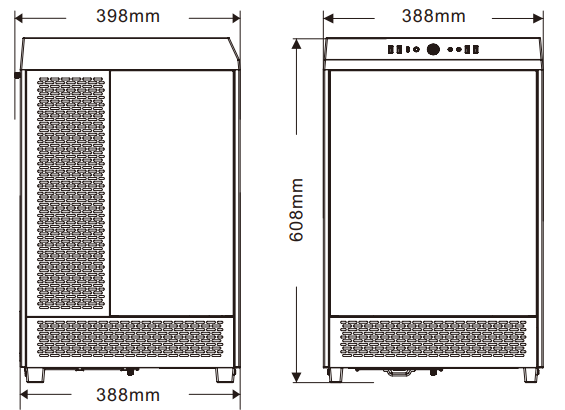

Это истинно башенный корпус: вытянутый вверх параллелепипед с квадратным основанием. Его ширина и глубина составляют 388 мм при высоте 608 мм. Корпус прекрасно сможет разместиться под офисной мебелью высотой 72 сантиметра, при этом останется даже некоторое место для нормальной вентиляции. Порты установлены спереди под углом вверх, что удобно.

Конечно, оптимальным местом установки для подобного корпуса будет стол или тумба, но в наших реалиях в большинстве случаев такие корпуса оказываются именно на полу, если они эксплуатируются в обычных жилых условиях, а не в качестве презентационного решения на выставке или в офисе.

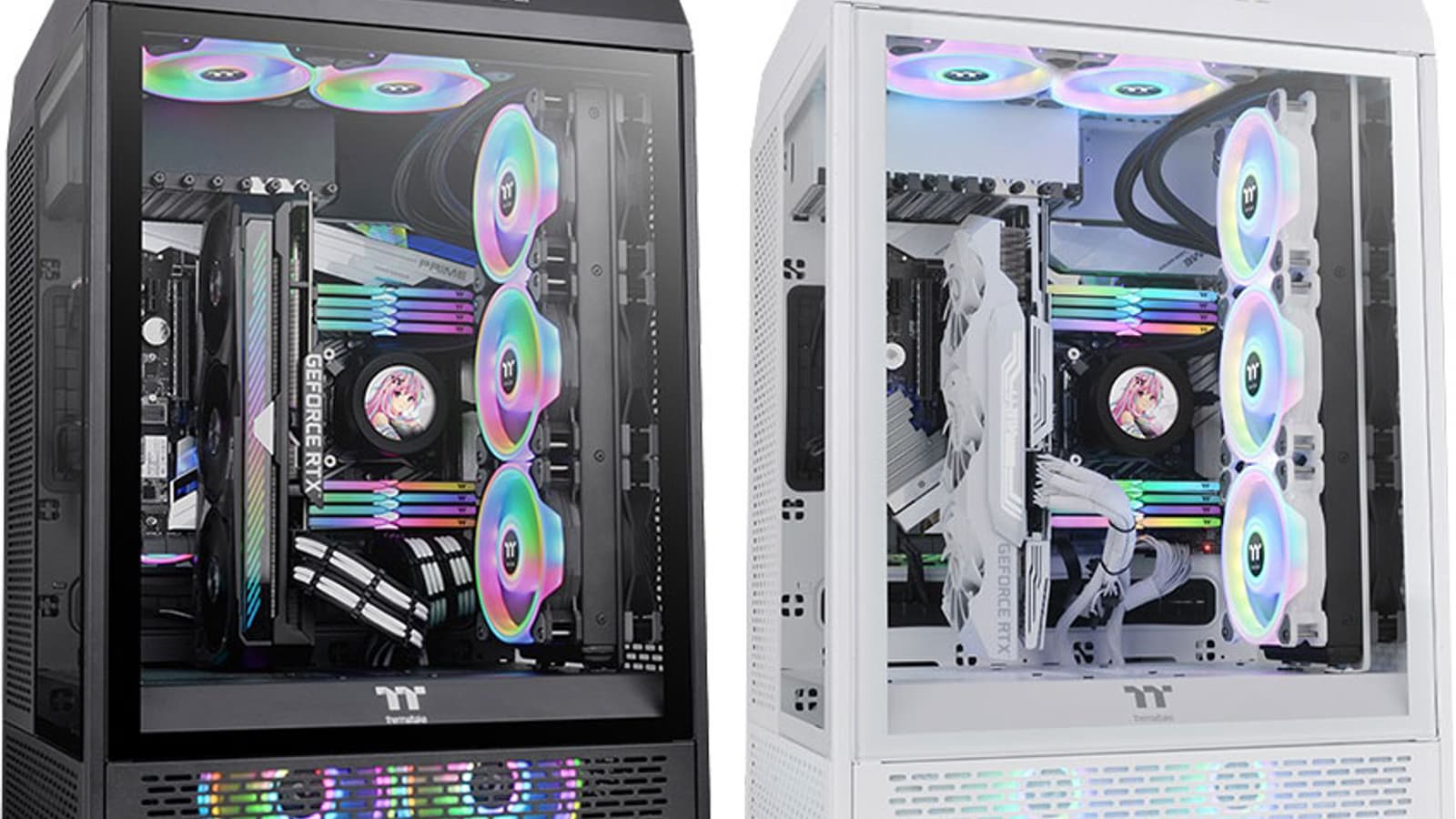

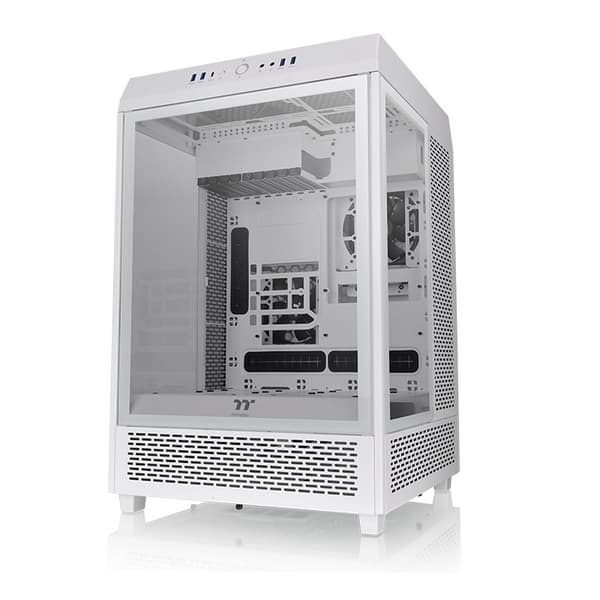

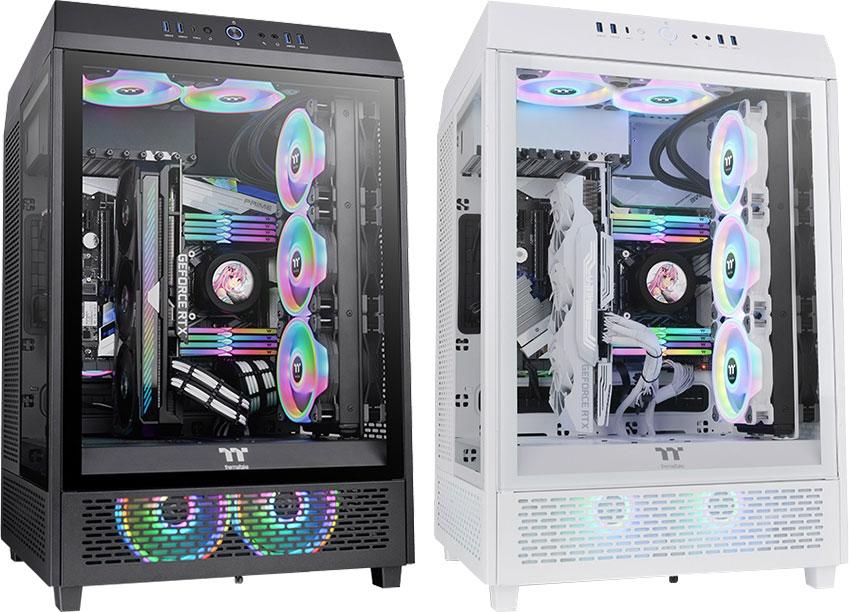

В нашем распоряжении оказался корпус черного цвета, но на сайте производителя можно обнаружить данную модель и в белой расцветке, которая, традиционно для Thermaltake последних лет, названа Snow.

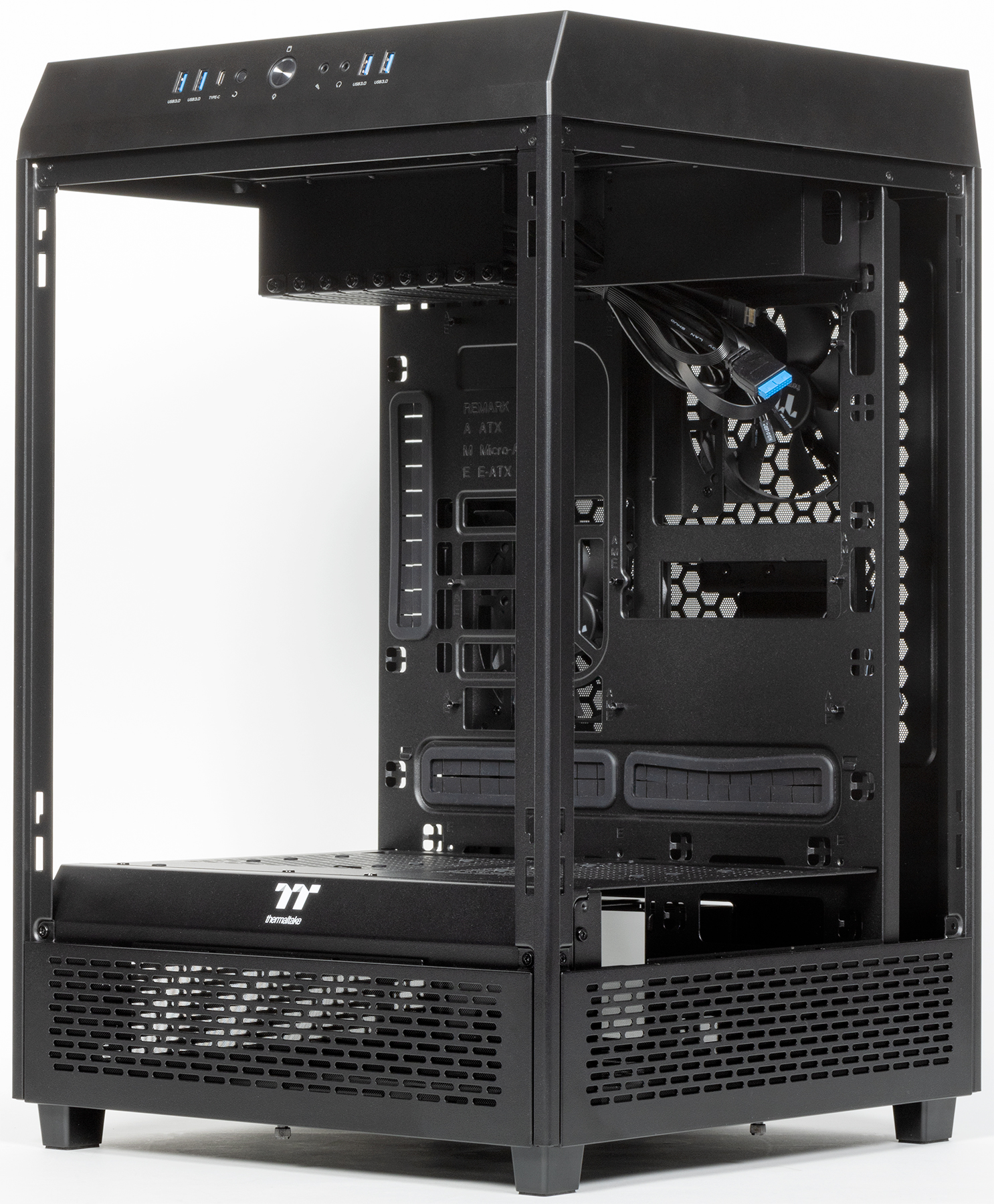

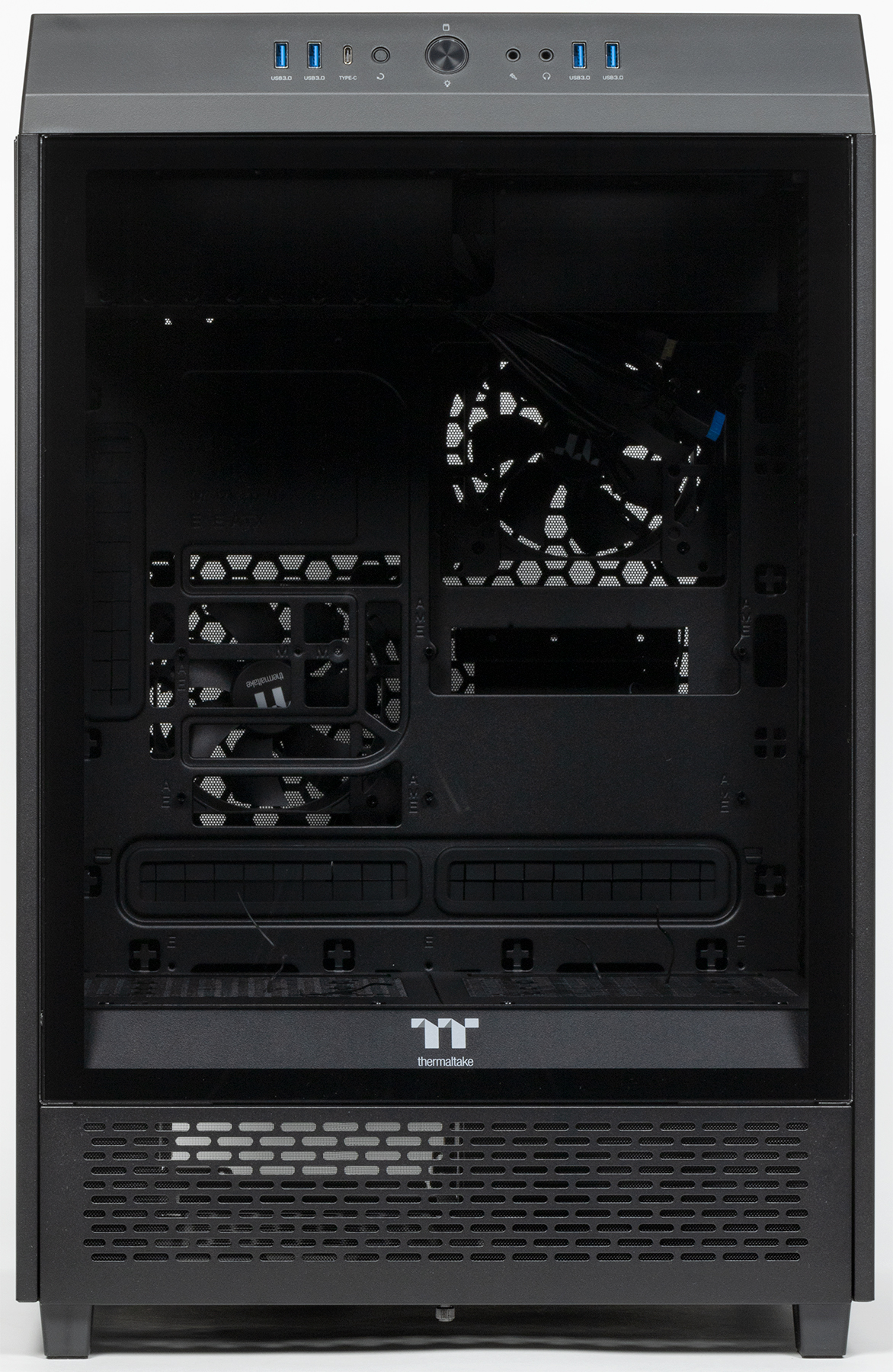

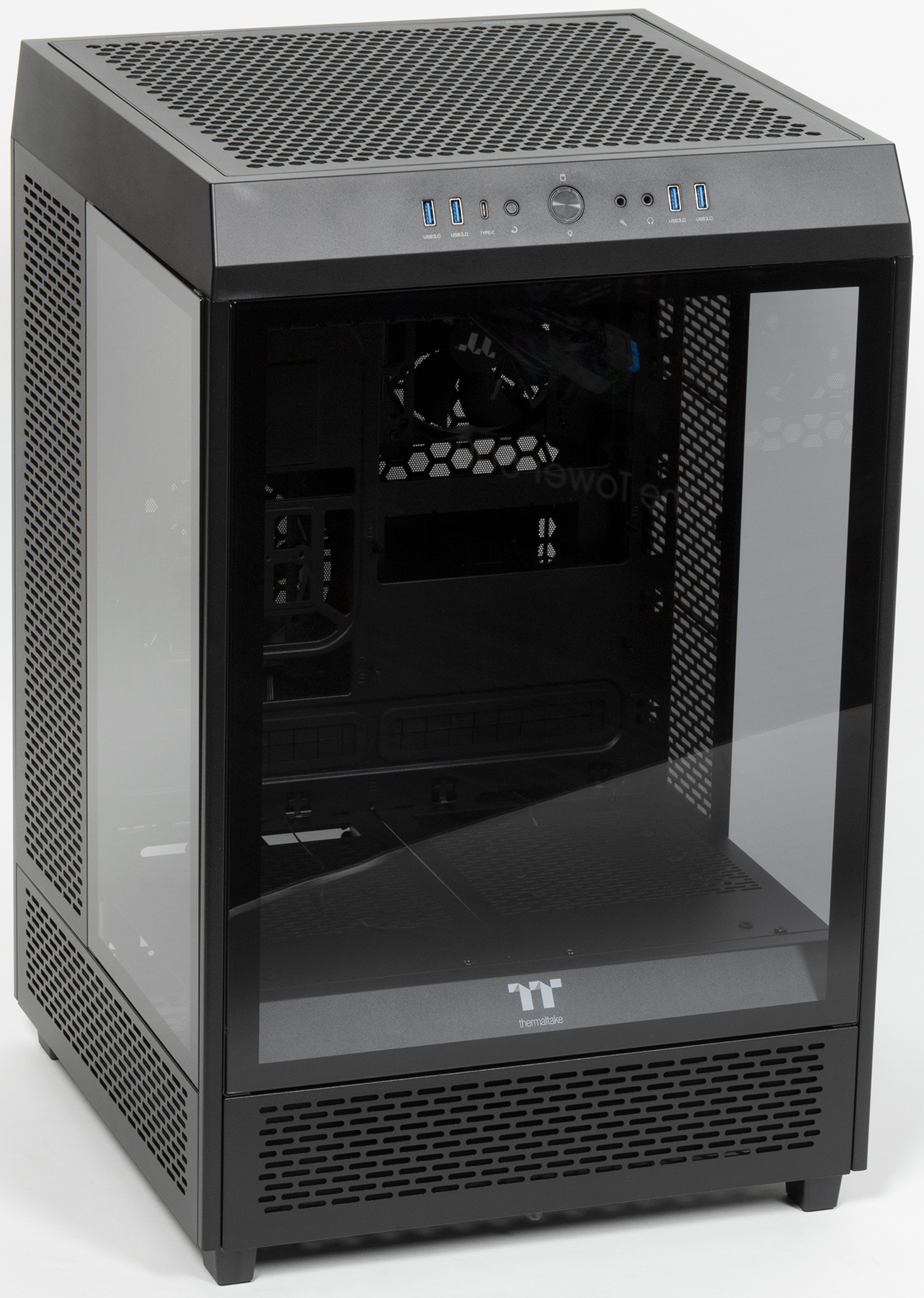

Выглядит корпус весьма объемным, что неудивительно при таких габаритах. Стекла присутствуют с трех сторон: спереди и по бокам.

Для корпуса существует отдельно приобретаемый аксессуар в виде ЖКИ (LCD Panel Kit). Вот что о нем сообщает производитель:

Благодаря 3,9″ ЖК-дисплею пользователи могут использовать программное обеспечение TT RGB Plus 2.0, чтобы получить полный контроль над мониторингом производительности и настроить индивидуальные спецэффекты. Кроме того, LCD Panel Kit можно использовать в паре с другими продуктами серии Thermaltake Ultra, обеспечивая наилучшее визуальное взаимодействие с ЖК-дисплеем. С помощью программного обеспечения TT RGB Plus 2.0 можно выводить любые изображения и GIF-анимацию. Последняя версия программы включает климатический режим и режим времени, что позволяет пользователям расширить возможности использования ЖК-дисплеев.

Компоновка

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Также заявлена поддержка плат E-ATX, причем плату можно установить полноразмерную длиной до 330 мм (SSI EEB), но только при условии демонтажа верхней части кожуха БП. Без демонтажа поддерживаются укороченные платы E-ATX шириной до 267 мм (SSI CEB).

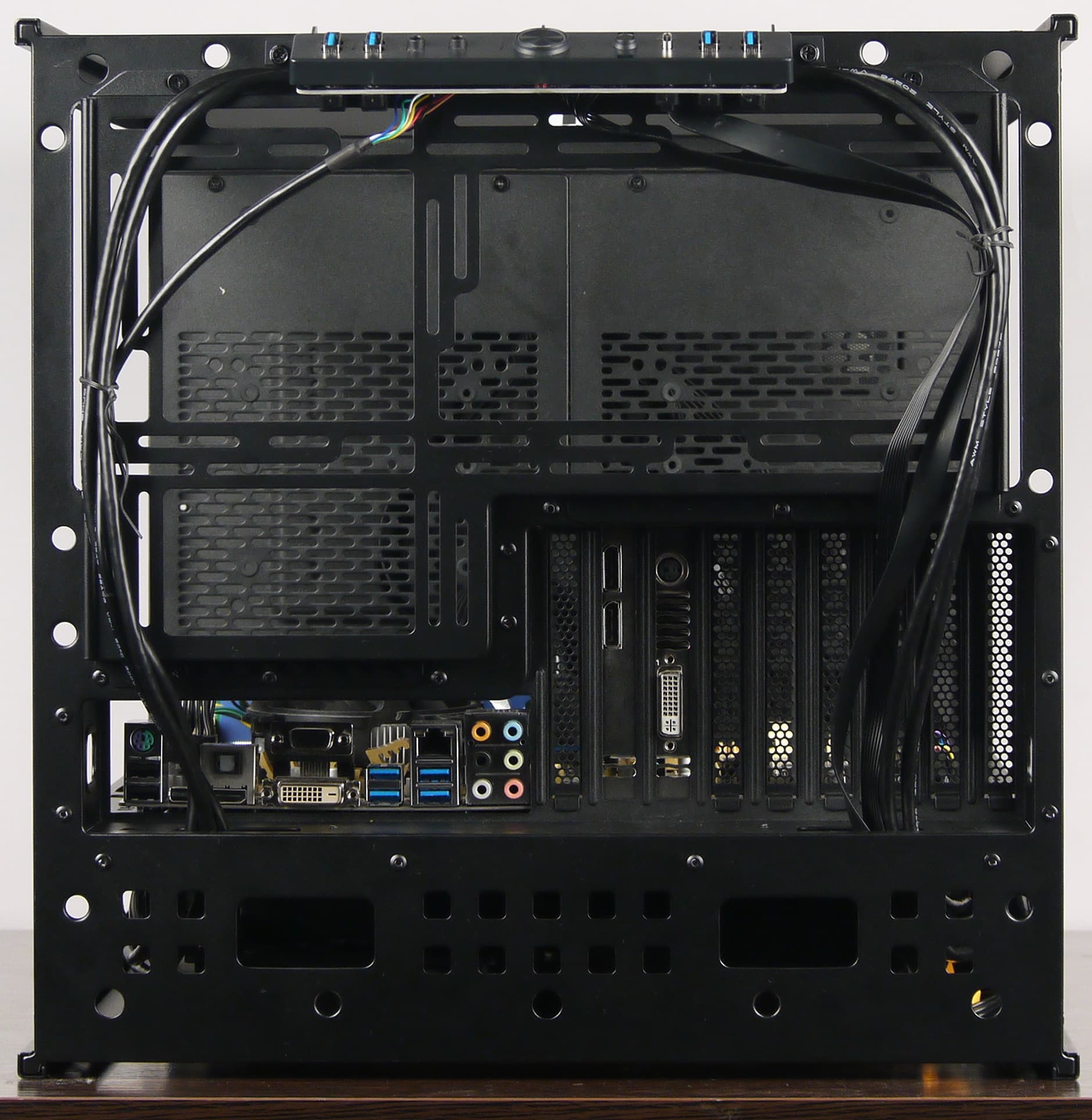

Системная плата размещена внутри вертикально, но повернута на 90 градусов относительно стандартного варианта размещения — портами вверх. Соответственно, все платы расширения, включая и видеокарту, также будут расположены разъемами вверх. Блок питания же расположен вполне стандартно — внизу горизонтально.

Кожух частично закрывает место установки блока питания, придавая внутреннему виду корпуса аккуратность и законченность. На кожухе имеются посадочные места, на которые можно установить накопители или вентиляторы. Верхняя плоскость кожуха сформирована двумя съемными независимо друг от друга панелями.

В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.

Система охлаждения

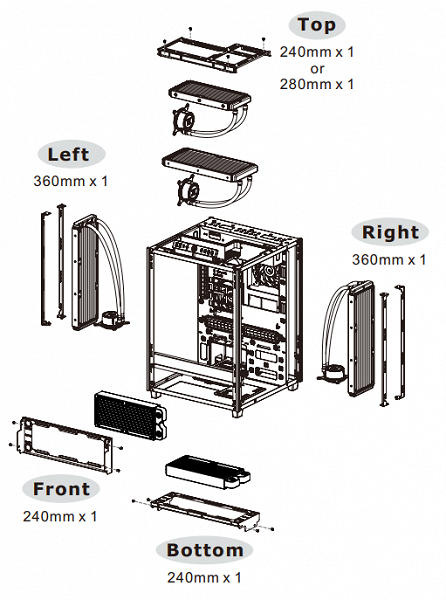

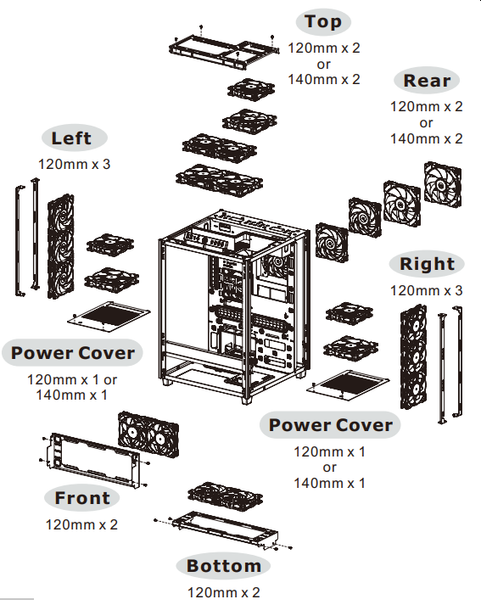

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Установка элементов систем охлаждения реализована посредством монтажных рамок за исключением задних вентиляторов, которые установлены на одной панели с накопителями, и вентиляторов, устанавливаемых на кожух БП (на каждую из съемных панелей можно установить по одному вентилятору 120 или 140 мм).

Рамок три:

  • снизу установлена рамка размером 240 мм, причем она может иметь два положения: горизонтальное или вертикальное
  • сверху установлена рамка размером 280 мм с возможностью установки устройств с шириной 120 или 140 мм
  • составная рамка предназначена для установки большого радиатора размером до 399 мм с одной из боковых сторон, это может быть или радиатор системы AIO шириной 120 мм, или радиатор СЖО на дискретных компонентах (на днище корпуса предусмотрено место для установки помпы)

Еще два посадочных места для (вытяжных) вентиляторов 120 или 140 мм предусмотрены сзади на монтажной пластине.

На кожухе блока питания также имеются места для установки двух вентиляторов 120 или 140 мм, которые могут оказаться актуальными для обдува видеокарты, особенно если она будет установлена в плотном окружении других плат расширения.

Предустановлены в корпусе два вентилятора типоразмера 120 мм (1500 об/мин) — сзади в качестве вытяжных.

Корпус комплектуется вентиляторами собственного производства Thermaltake. Встроенной подсветки у них нет. Разъем у вентиляторов стандартный трехконтактный с управлением изменением питающего напряжения.

На рамки вместо вентиляторов можно установить радиаторы.

Есть также посадочное место для помпы.

Система фильтрации реализована полноценная: все приточные отверстия защищены фильтрами из мелкоячеистой нейлоновой сетки.

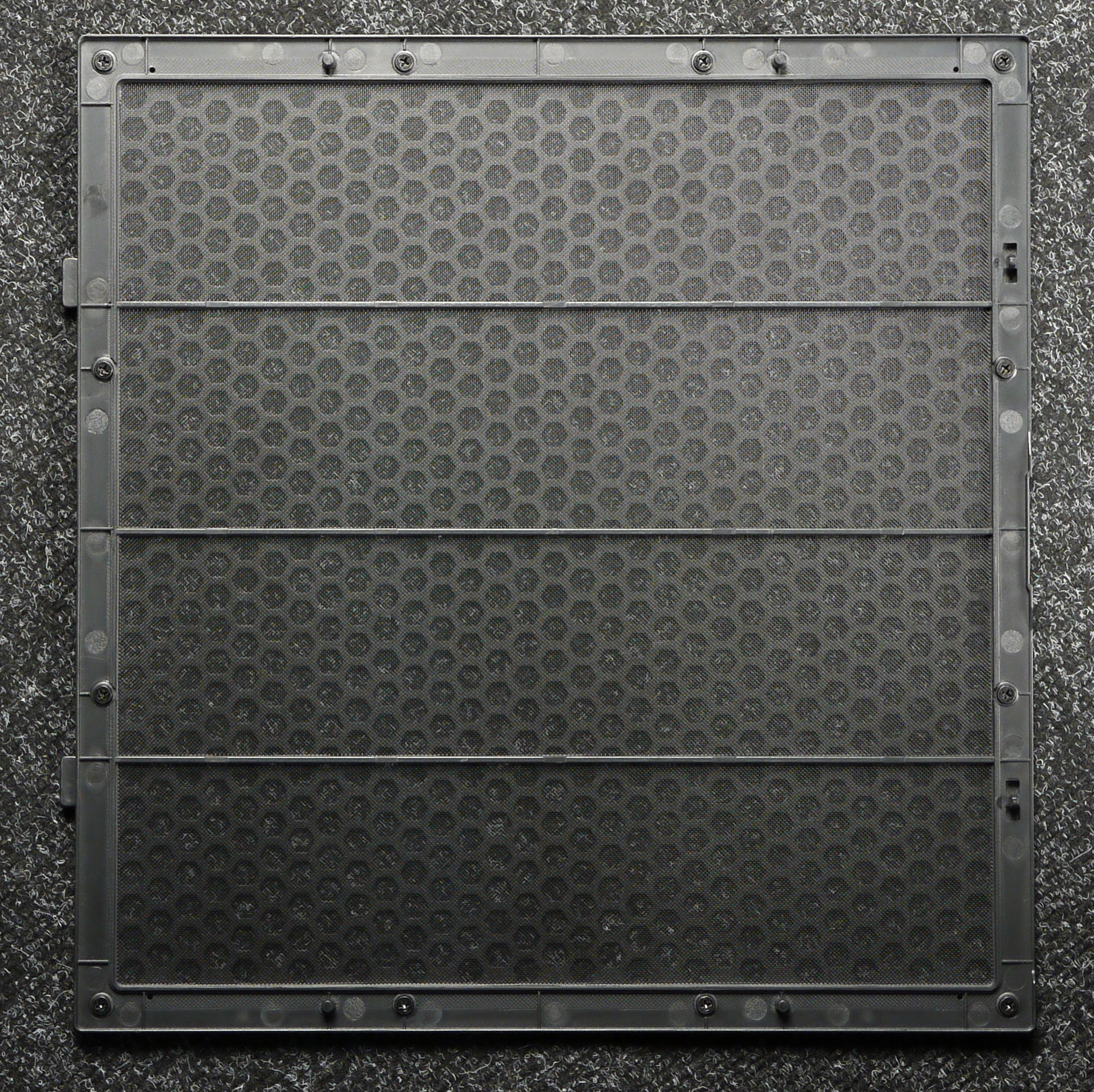

На верхней стенке установлен фильтр из нейлоновой сетки, причем фильтр выполнен быстросъемным, т. е. его можно снять снаружи корпуса, не прибегая к демонтажу каких-то дополнительных элементов конструкции корпуса, также его можно промыть целиком. Смонтирован он на пластиковой рамке, которая удерживается в верхней панели при помощи двух двухпозиционных подпружиненных фиксаторов с одной стороны и двух гребней с ответными пазами с другой стороны. Сверху фильтр закрывает пластиковая решетка. Конструкция достаточно надежная и вполне удобная.

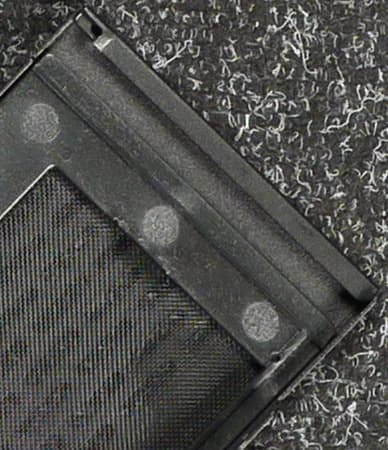

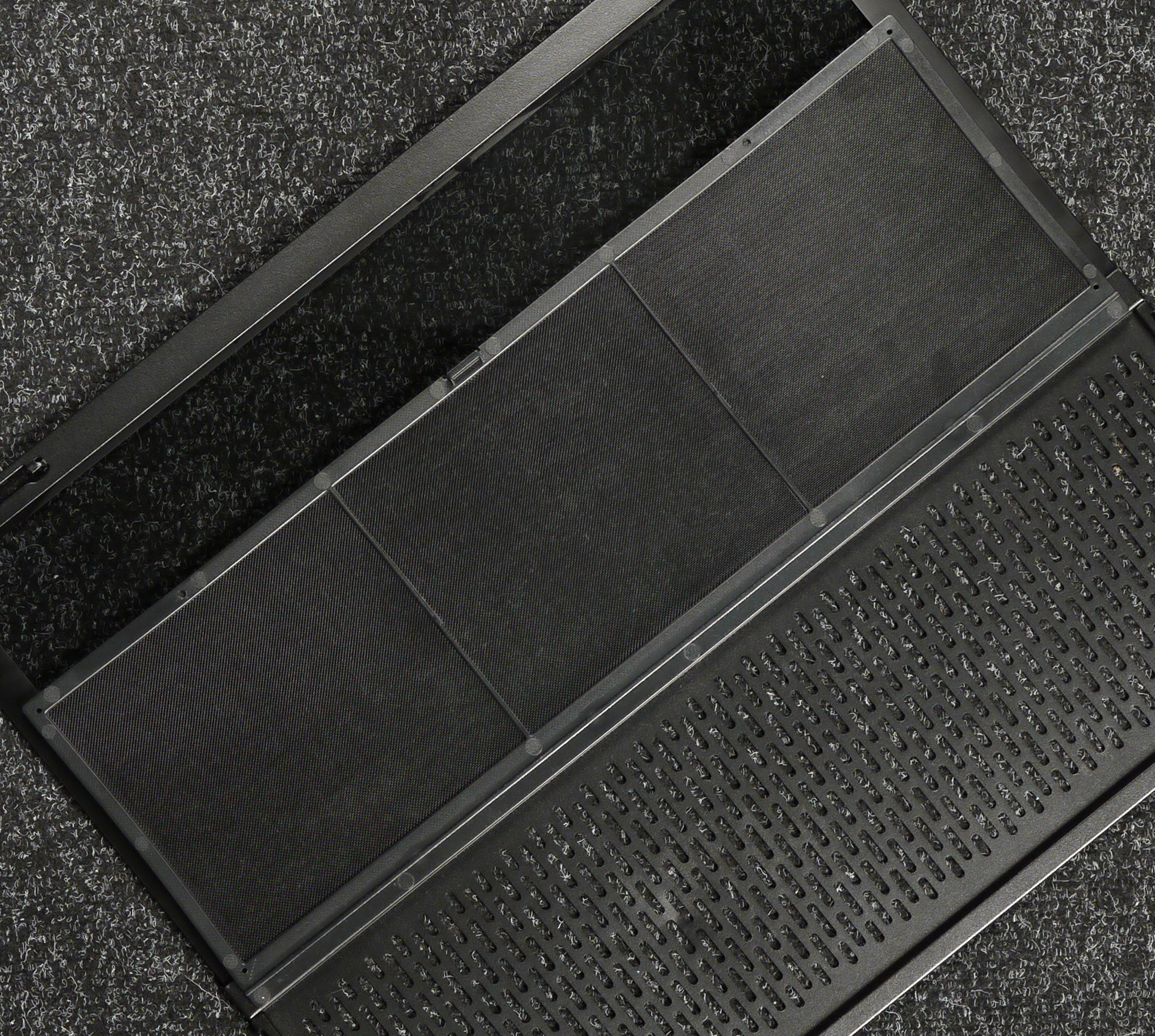

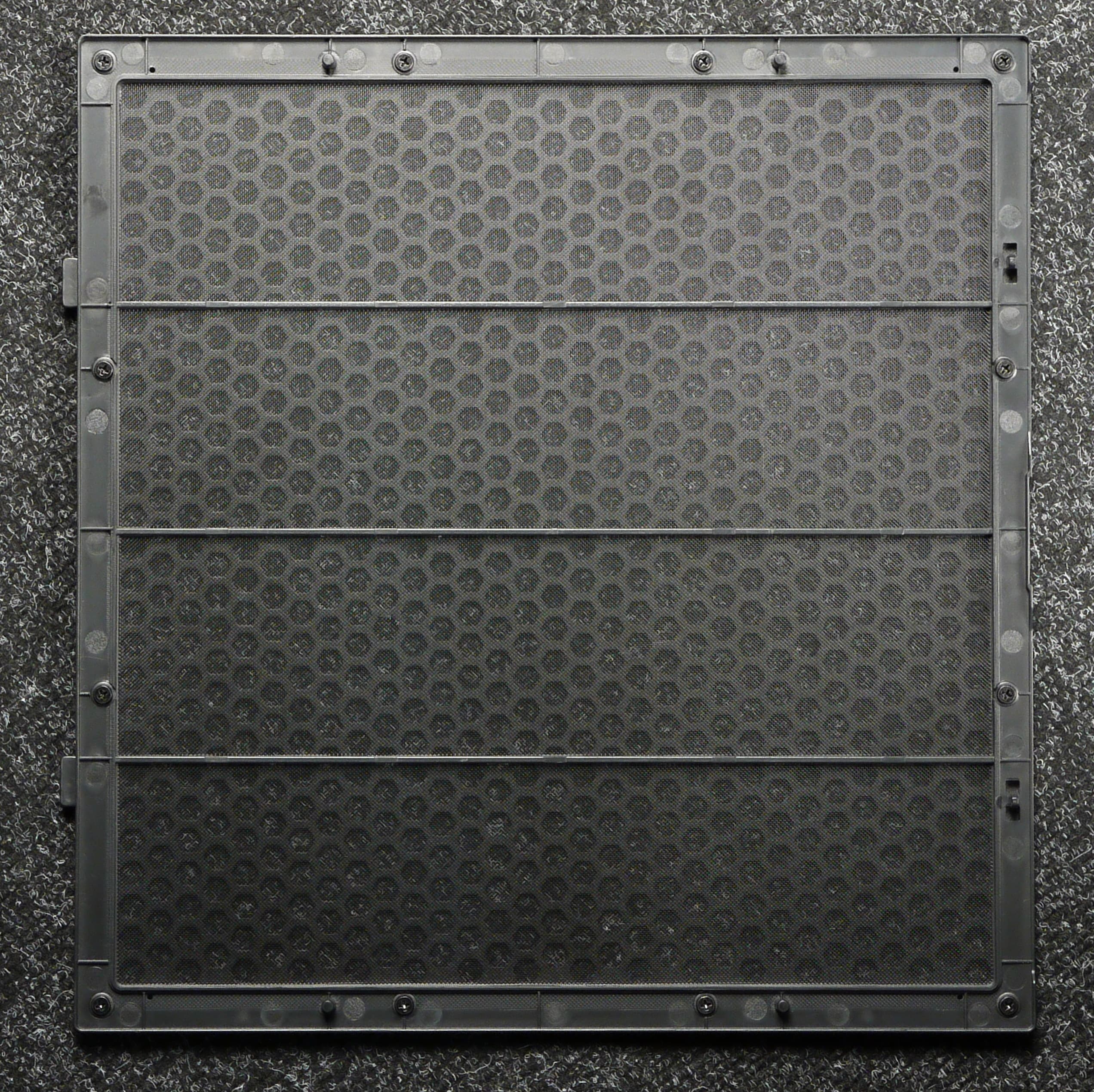

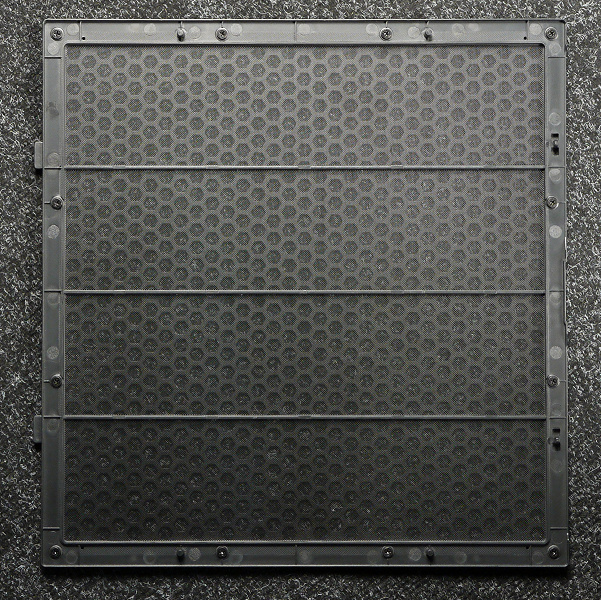

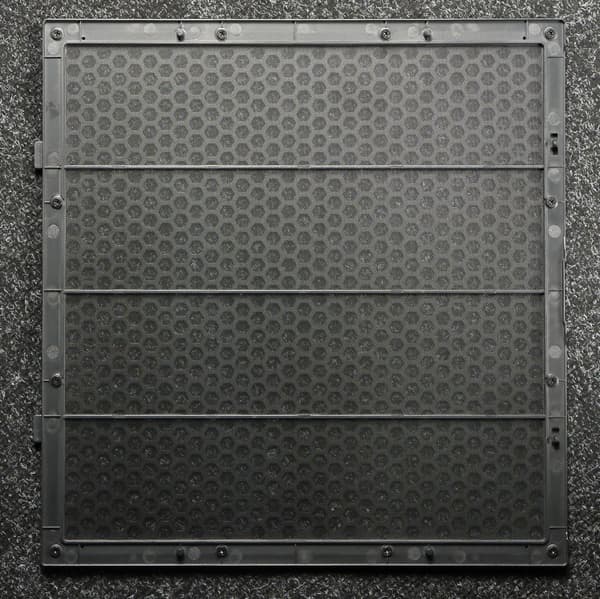

Остальные пять фильтров имеют другую конструкцию. Каждый фильтр выполнен в пластиковой рамке и имеет комбинированное крепление: пластиковая рамка фильтра вставляется одной стороной в паз, который сформирован путем загиба края стальной панели, после чего рамка прислоняется к панели с внутренней стороны и притягивается магнитами.

Подобная конструкция вполне надежна и весьма проста в эксплуатации. Единственное неудобство заключается в том, что демонтаж фильтра происходит с внутренней стороны панели, поэтому каждую из панелей нужно снять. Это не совсем удобно, но, с другой стороны, фильтры вполне можно очистить снаружи при помощи пылесоса.

Сзади тут также имеется фильтр, который удобно снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки. Но в данном случае этот момент не сильно критичен, поскольку большое количество пыли в него попадать не должно, особенно при работающих вентиляторах. Если же вентиляторы демонтировать, то ситуация вполне может измениться в худшую сторону.

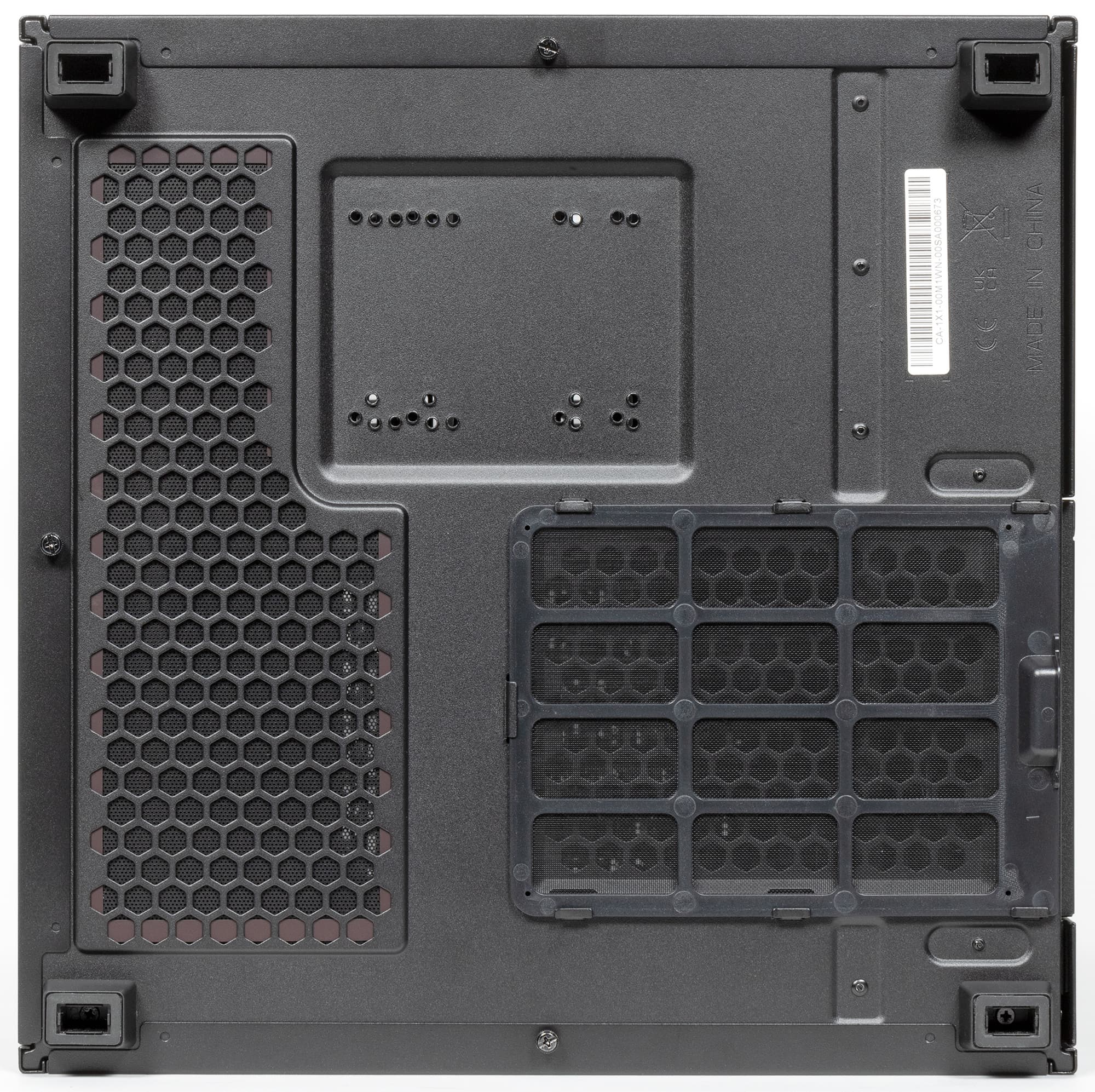

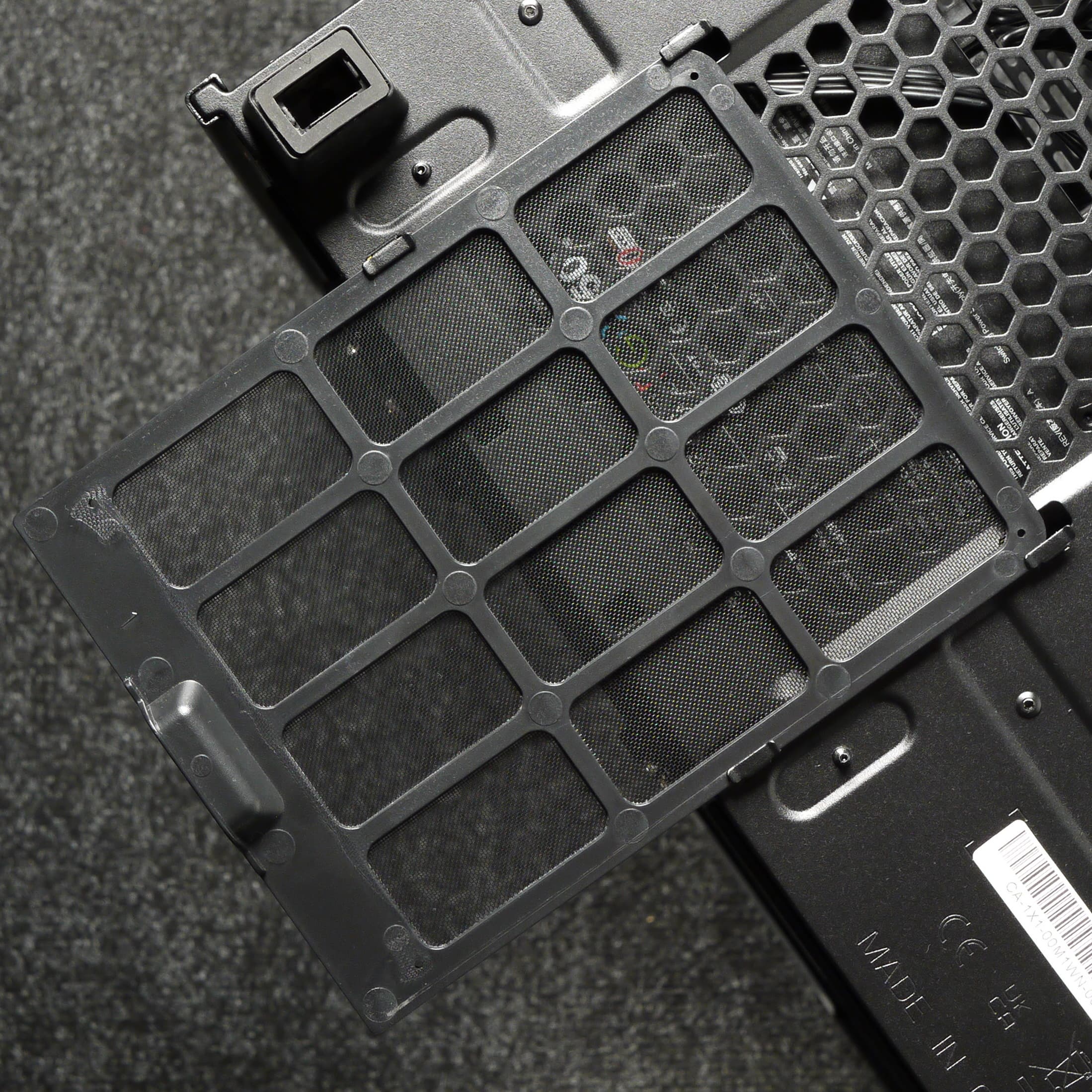

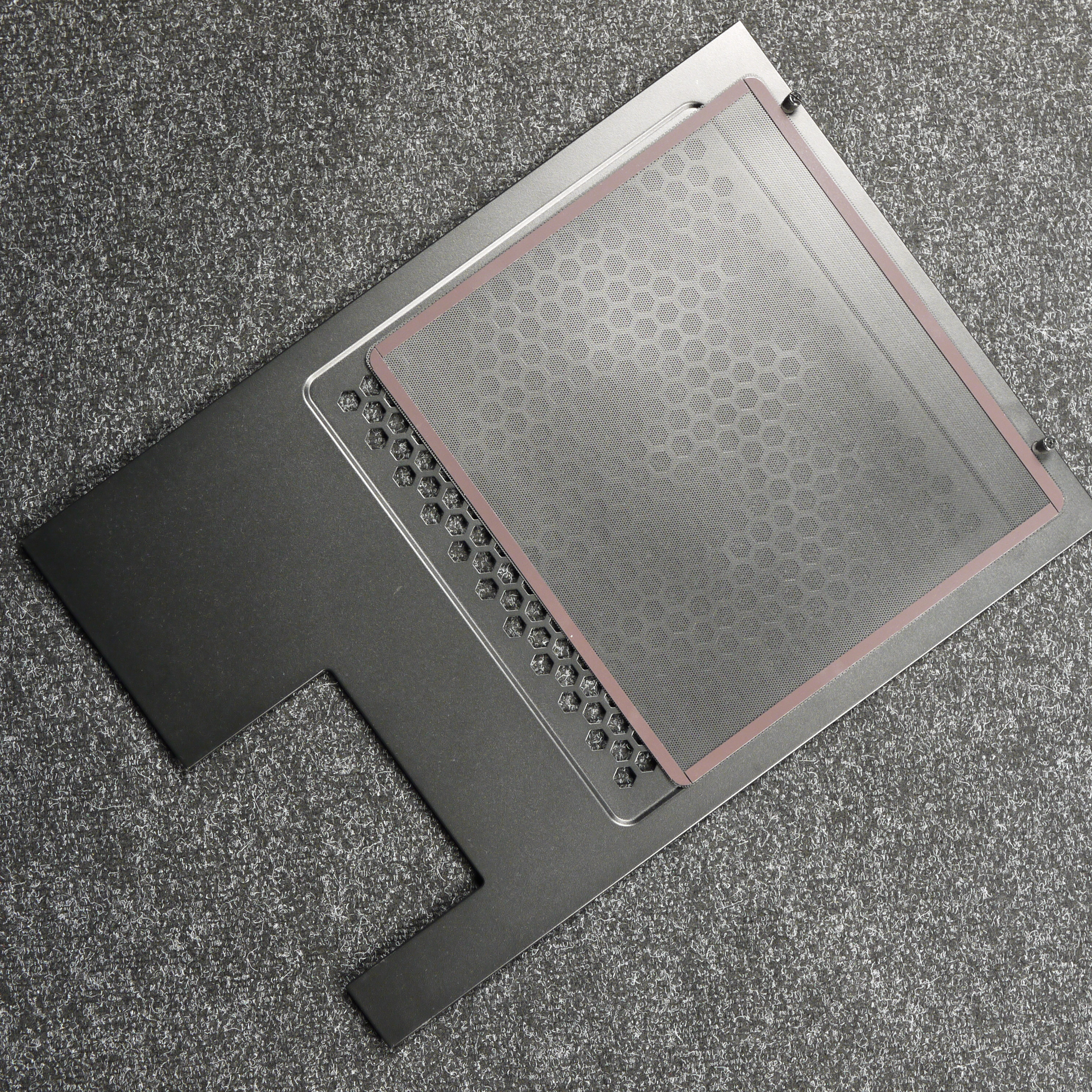

Под блоком питания также установлен фильтр из нейлоновой сетки в пластиковой рамке, что позволяет удобно им пользоваться.

Конструкция

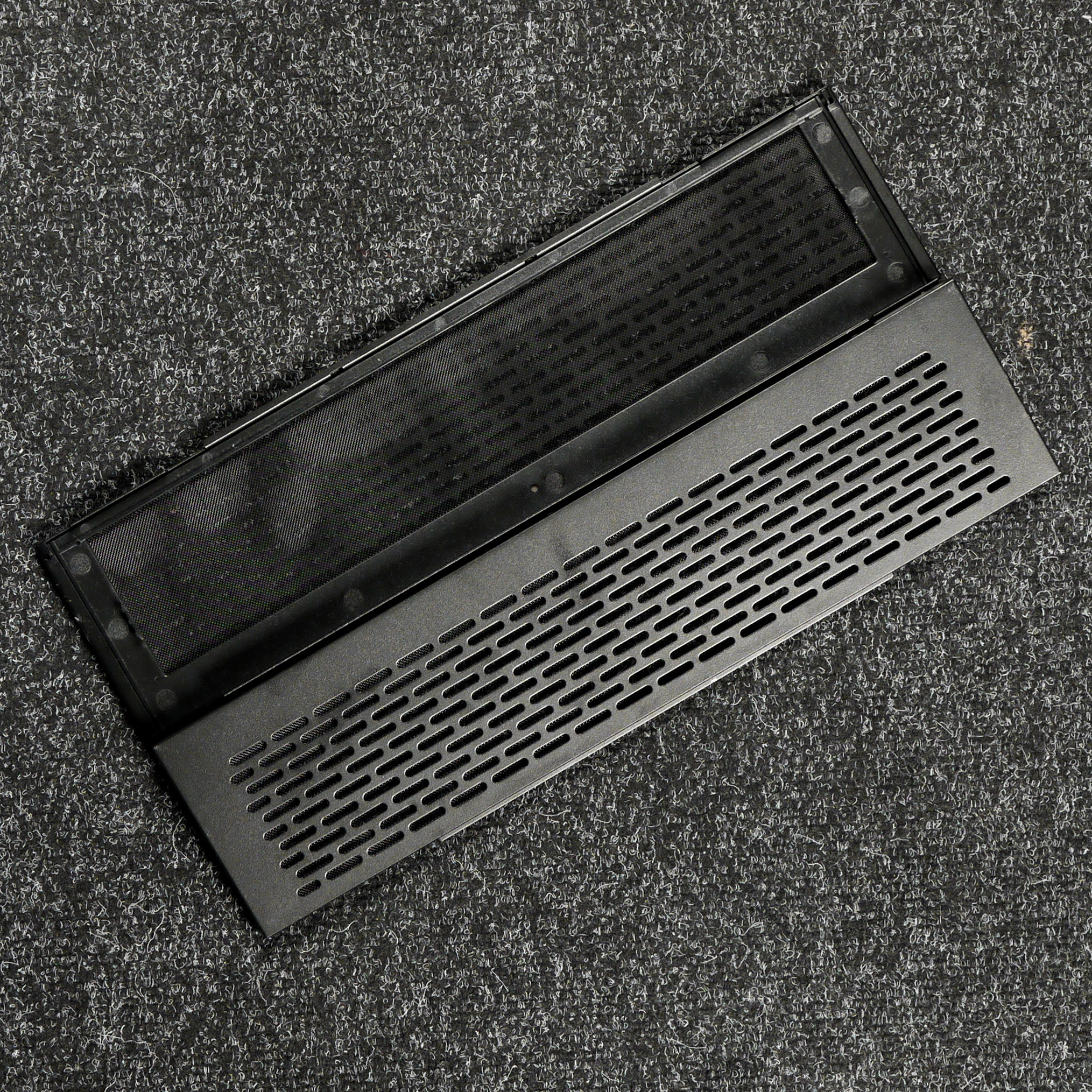

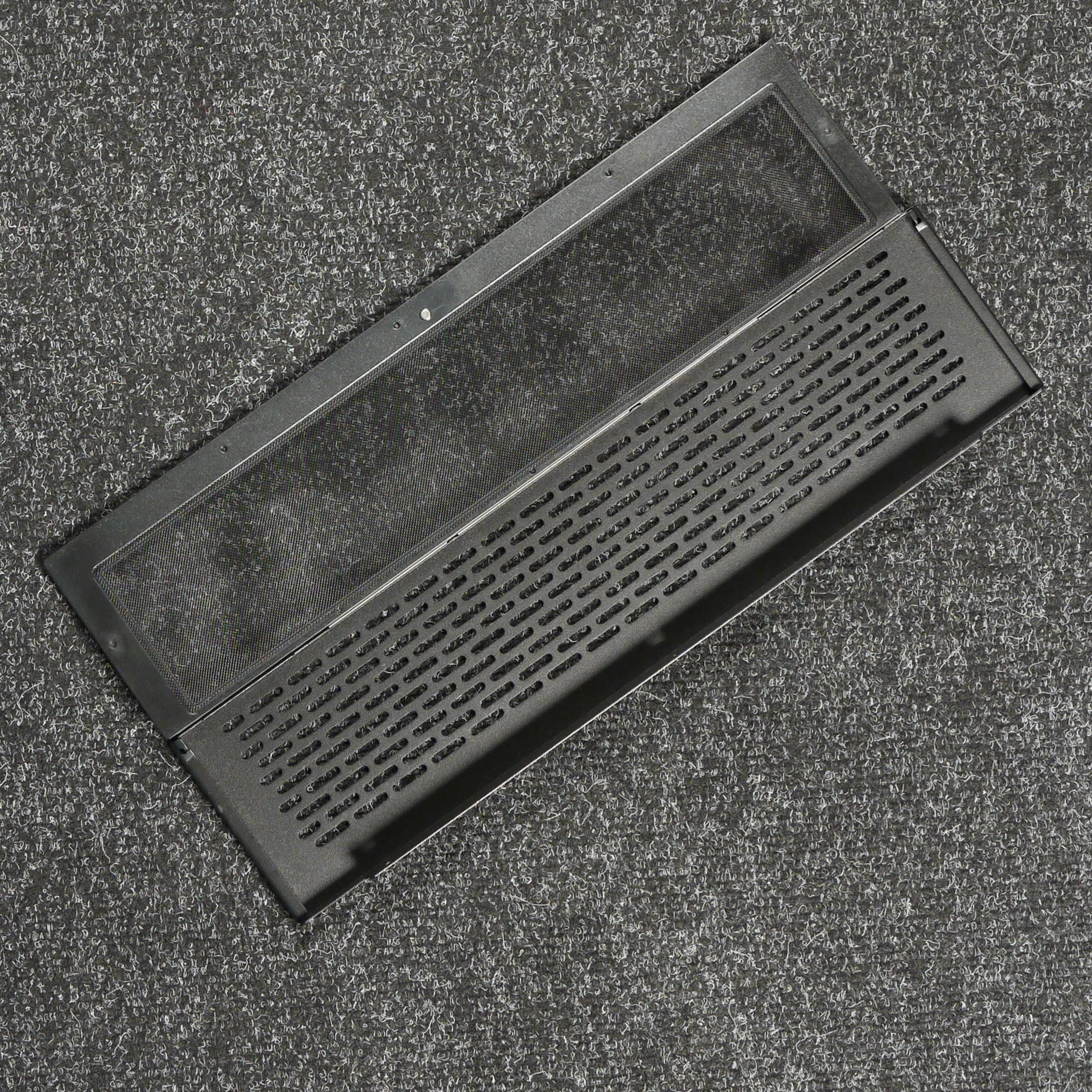

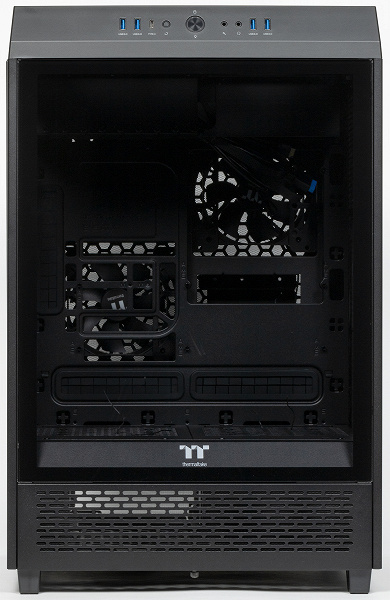

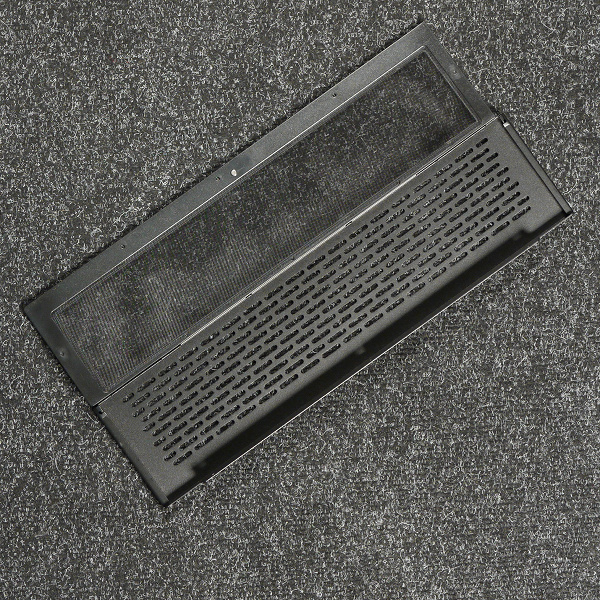

На боковых и передней стенках шасси установлены по две панели: сверху и снизу. Нижняя панель представляет собой штампованную деталь из стали с решеткой посередине, под которой располагается пылевой фильтр.

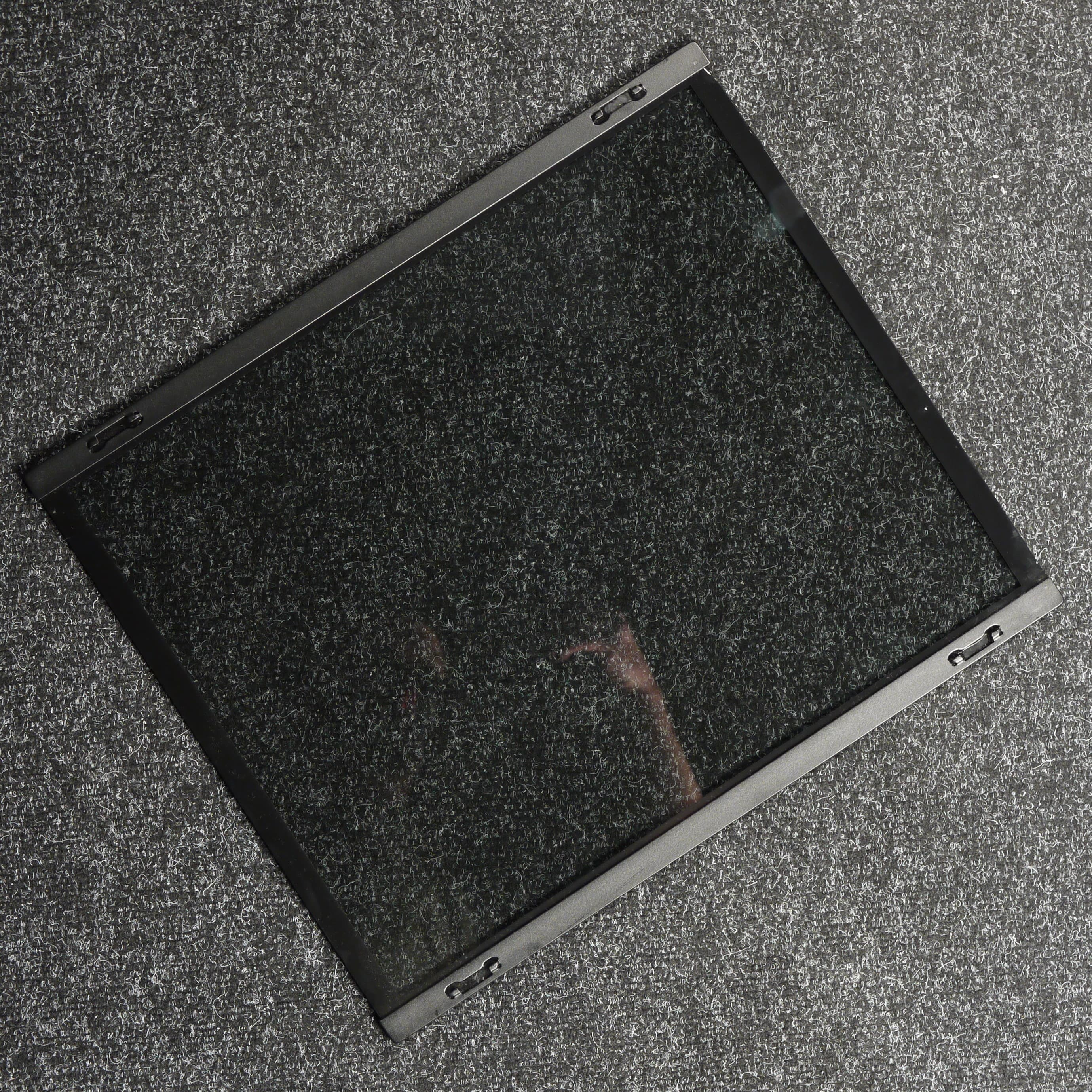

Верхняя панель спереди представляет собой стекло толщиной 4 мм в стальной рамке.

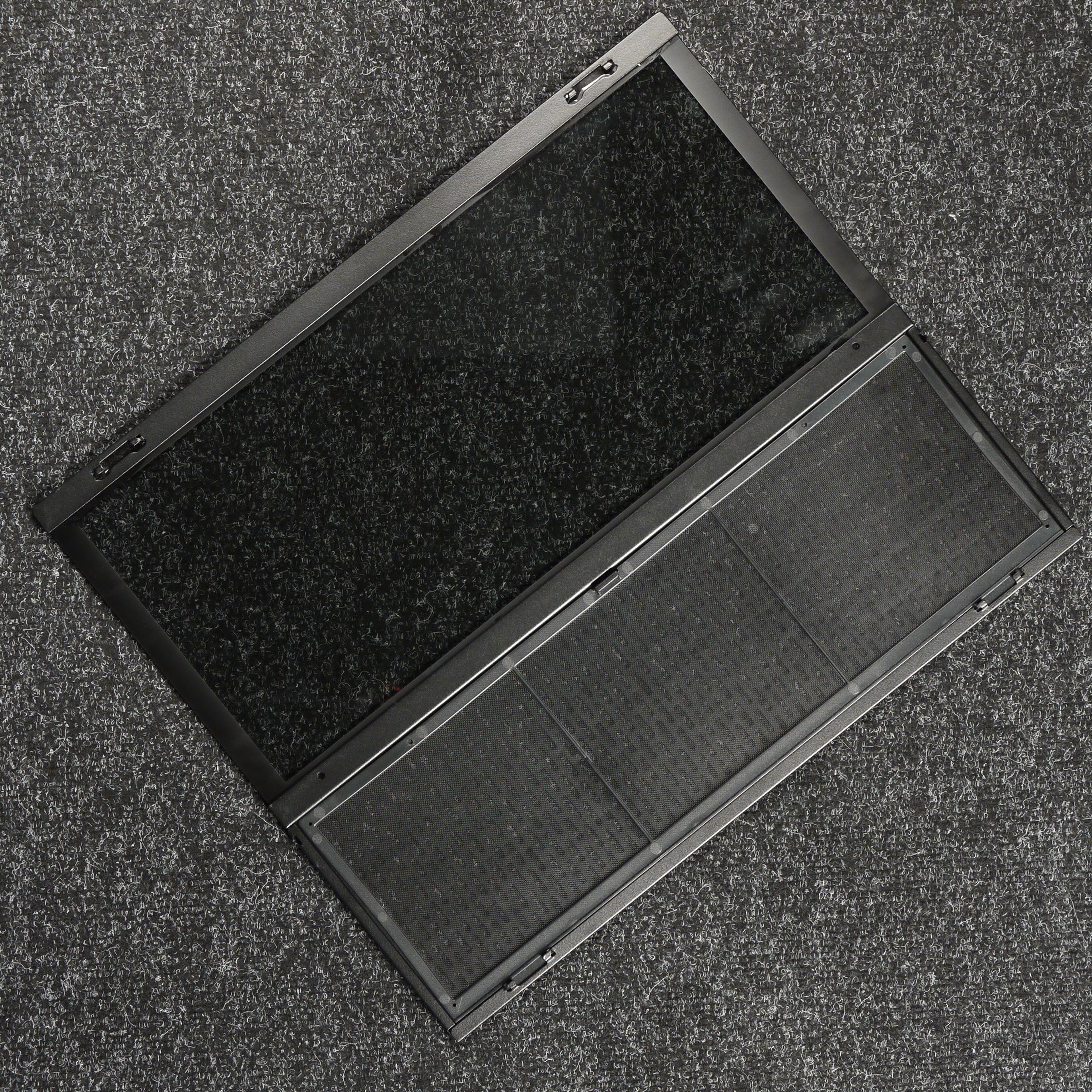

На боковых стенках конструкция похожая, но отличается тем, что стекло занимает не всю площадь лицевой части панели, а только около половины последней, на остальной площади располагается вентиляционная решетка, под которой смонтирован пылевой фильтр.

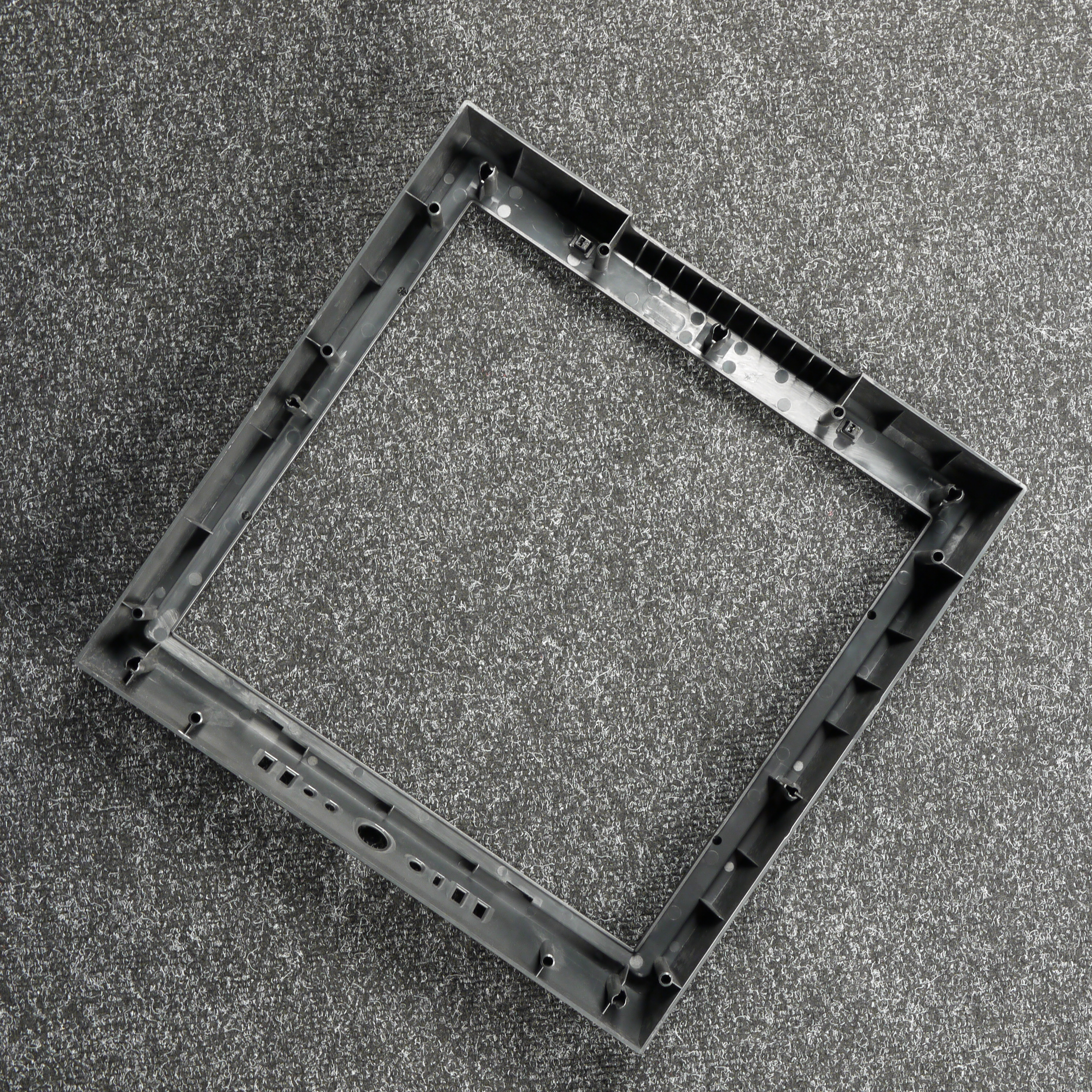

Верхняя стенка у корпуса полностью пластиковая, под ней расположено шасси корпуса.

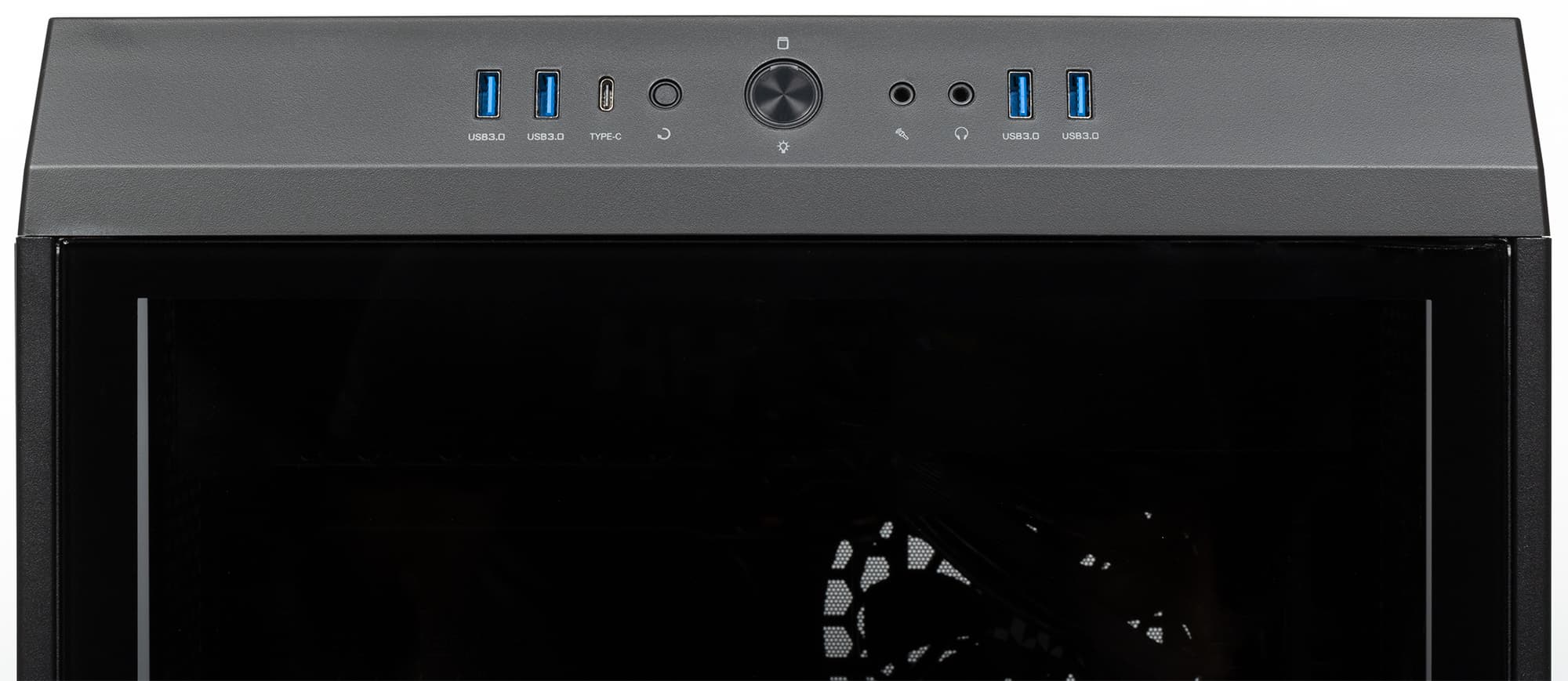

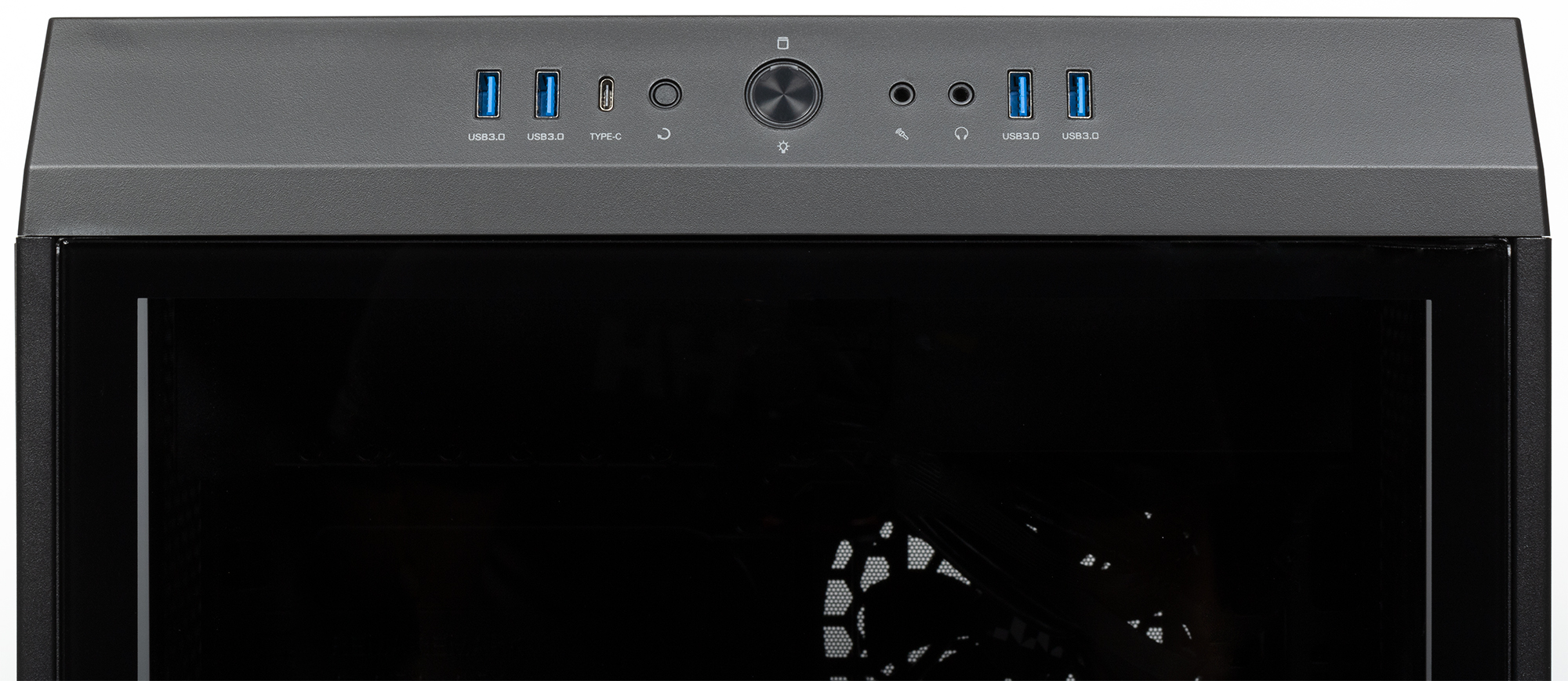

Передняя панель переходит в верхнюю через скошенную площадку (конструктивно это отдельный элемент в пластиковом корпусе, прикрученный к шасси корпуса), на которой размещены кнопки и интерфейсные разъемы: четыре порта USB 3.0, один порт USB3 Gen2 (USB 3.2) Type-C, отдельные разъемы для подключения микрофона и наушников.

Можно только приветствовать наличие четырех разъемов USB 3.0 Type A, но тут есть пара нюансов. Первый: доступ к задним портам системной платы в данном корпусе несколько ограничен, поэтому для оперативного подключения остаются только эти передние порты.

Второй момент: далеко не на всех платах есть два разъема, которые нужны для подключения четырех портов USB на корпусе. Тут напрашивается в комплект внешний блок с подключение к слотам PCIe (или задним портам системной платы), в качестве альтернативного решения — внутренний контроллер USB 3.0, что увеличило бы удобство использования корпуса.

Отрадно, что кнопки включения и перезагрузки отличаются размерами, а также внешним видом, но расположены они рядом другом с другом, что иногда может оказаться неудобным.

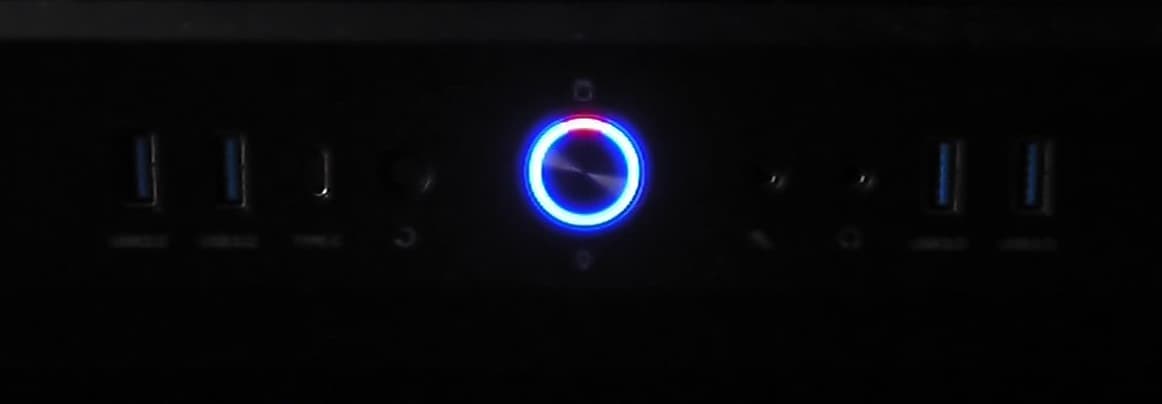

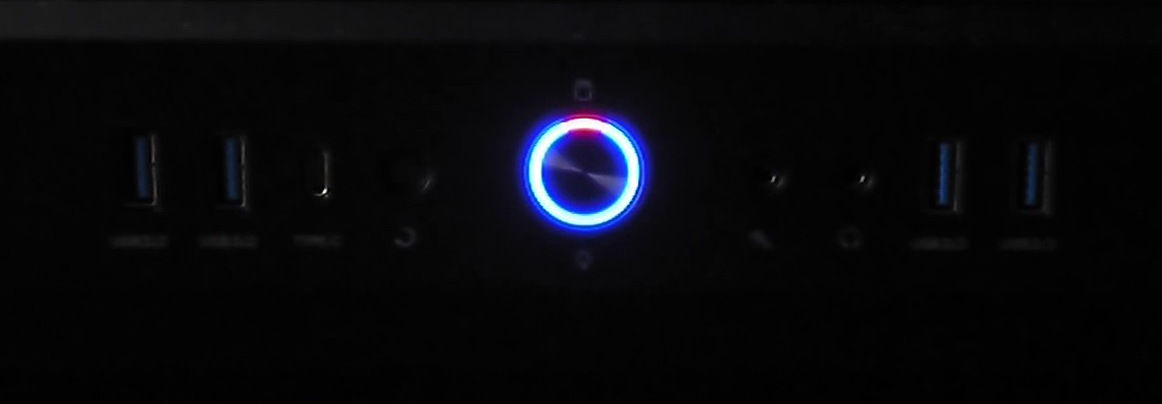

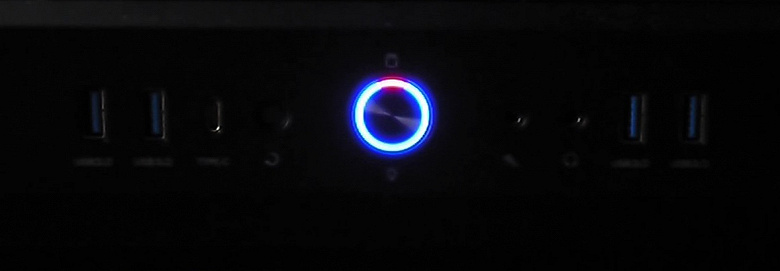

Опоясывающее кнопку включения кольцо используется для индикаторов. Бо́льшую его часть занимает индикатор включения голубого цвета, там же расположен и индикатор активности накопителей красного цвета.

Масса корпуса составляет 14,8 кг, что, с учетом его габаритов, является вполне приличным показателем — корпус явно сделан не из фольги. Толщина стали — чуть более 1 мм (вместе с покрытием).

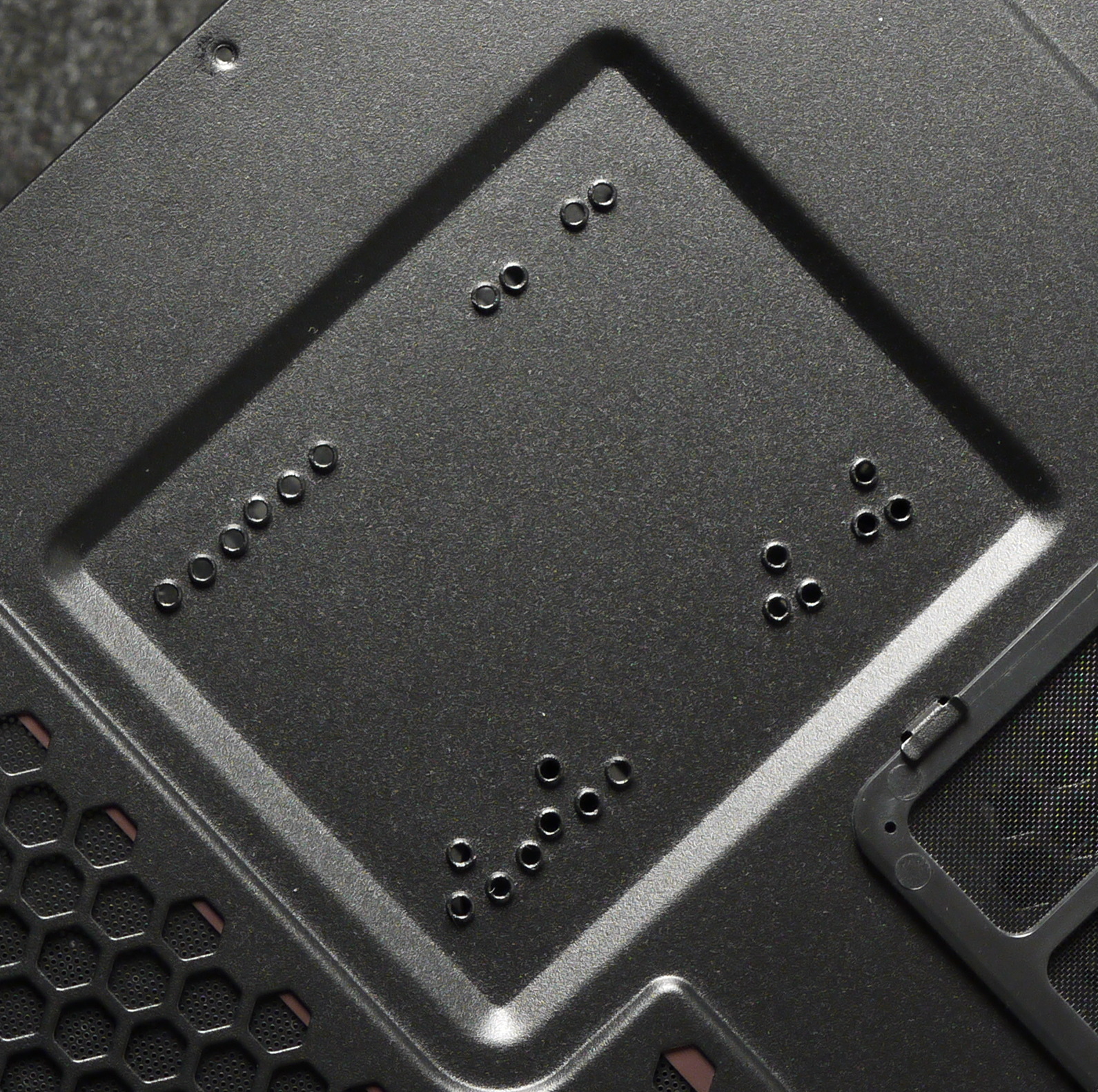

В корпусе используются цельноштампованные детали сложной формы, что также увеличивает жесткость конструкции в целом.

Устанавливается корпус на ножки с накладками из резины средней жесткости, которые обеспечивают ему хорошую устойчивость и позволяют гасить небольшие вибрации, исходящие от вентиляторов и жестких дисков, даже при условии установки на твердой поверхности.

Накопители

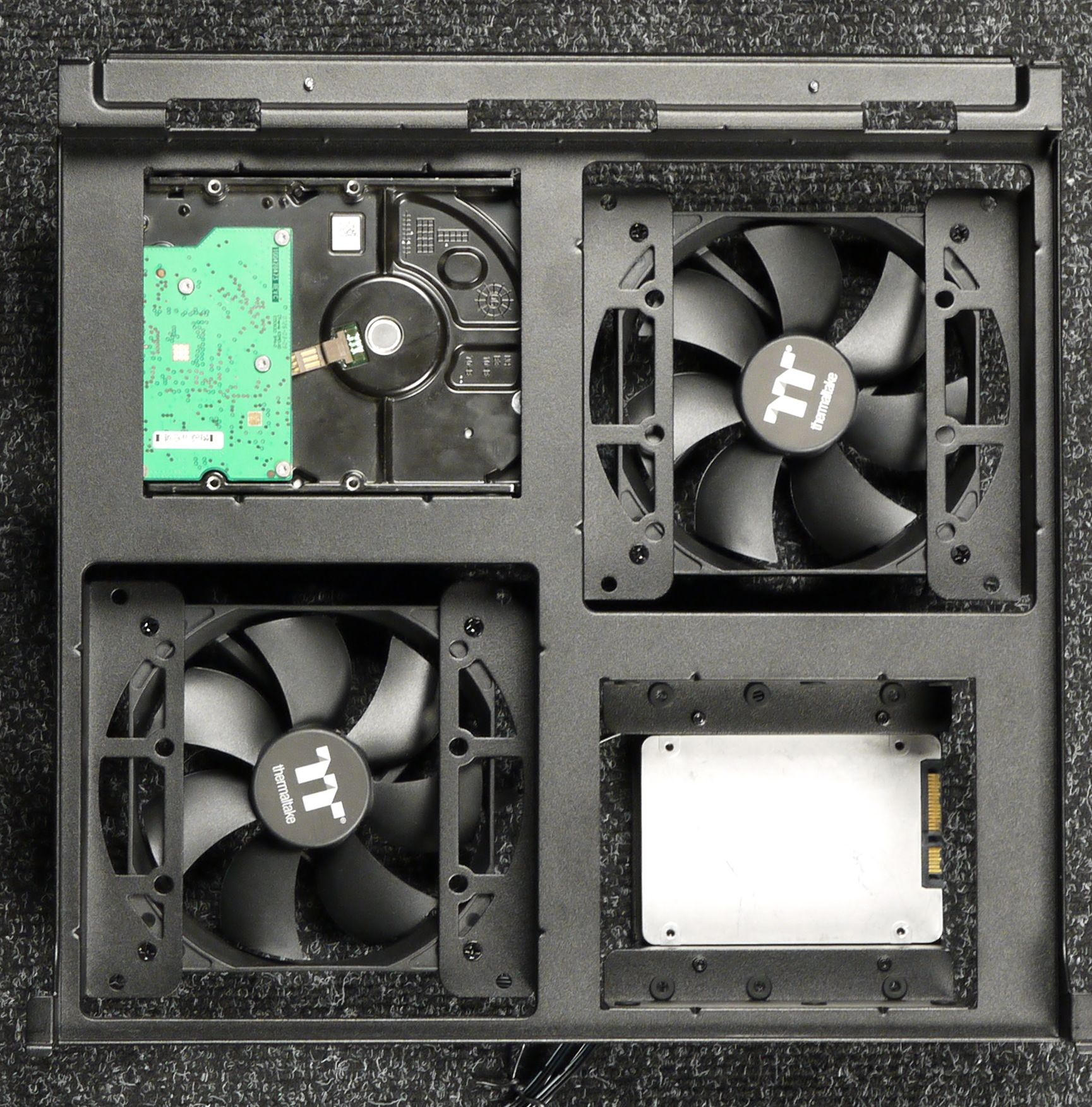

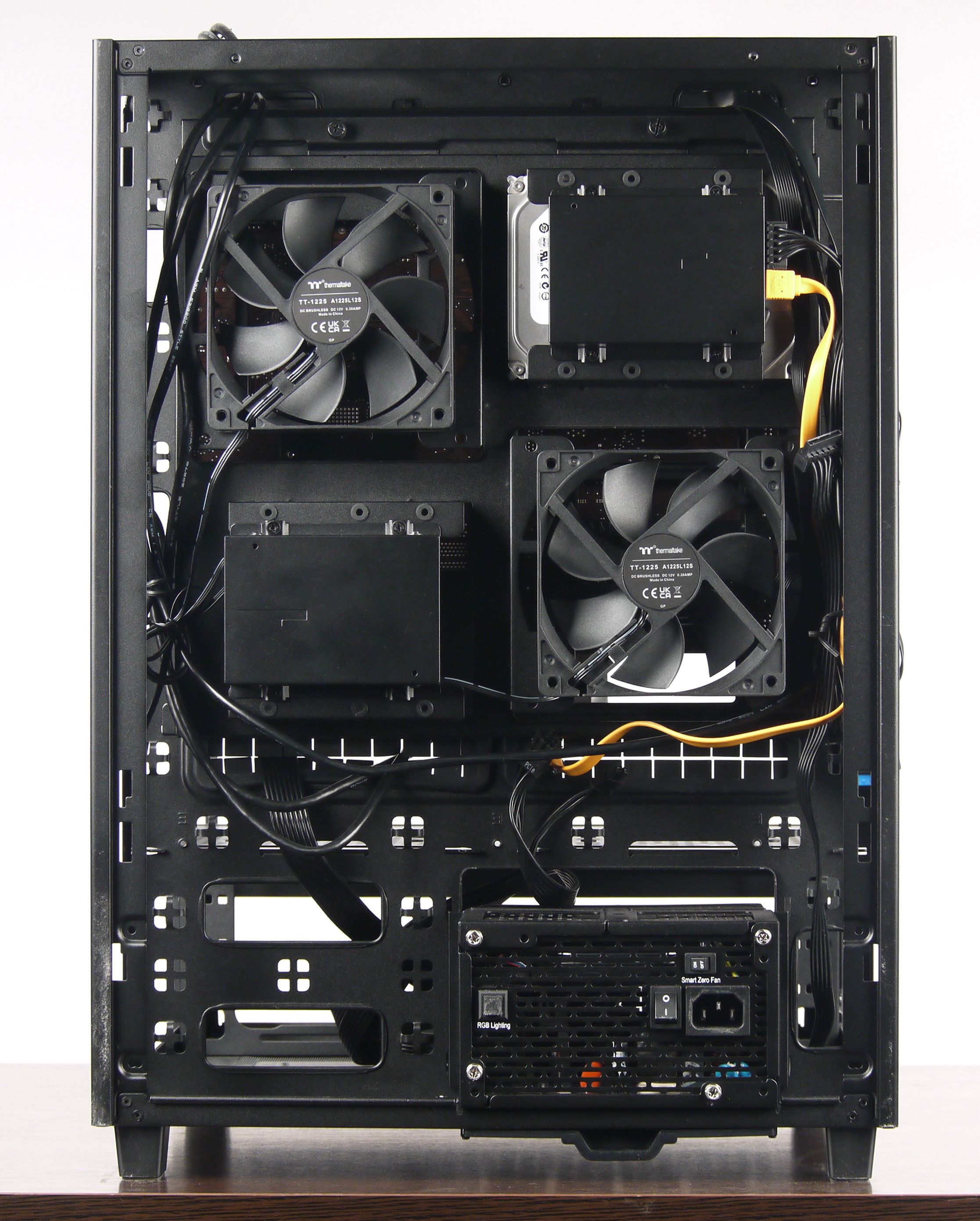

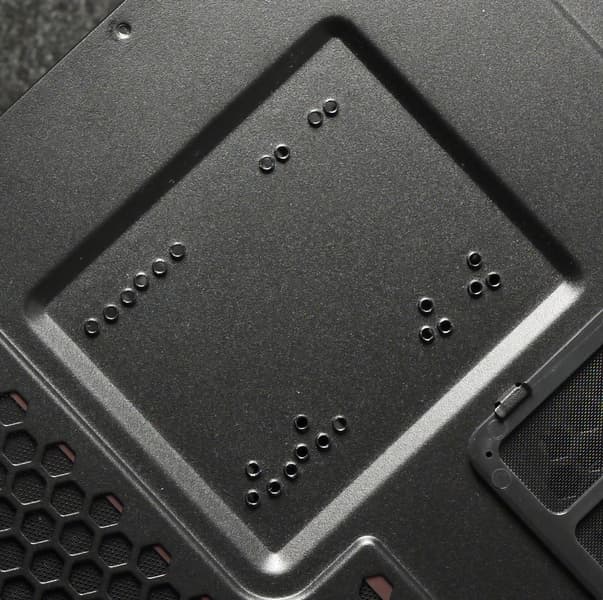

В корпусе предусмотрены две зоны для установки накопителей. Часть накопителей типоразмера 2,5 или 3,5 дюйма можно установить на монтажную пластину, расположенную за основанием системной платы со стороны задней стенки.

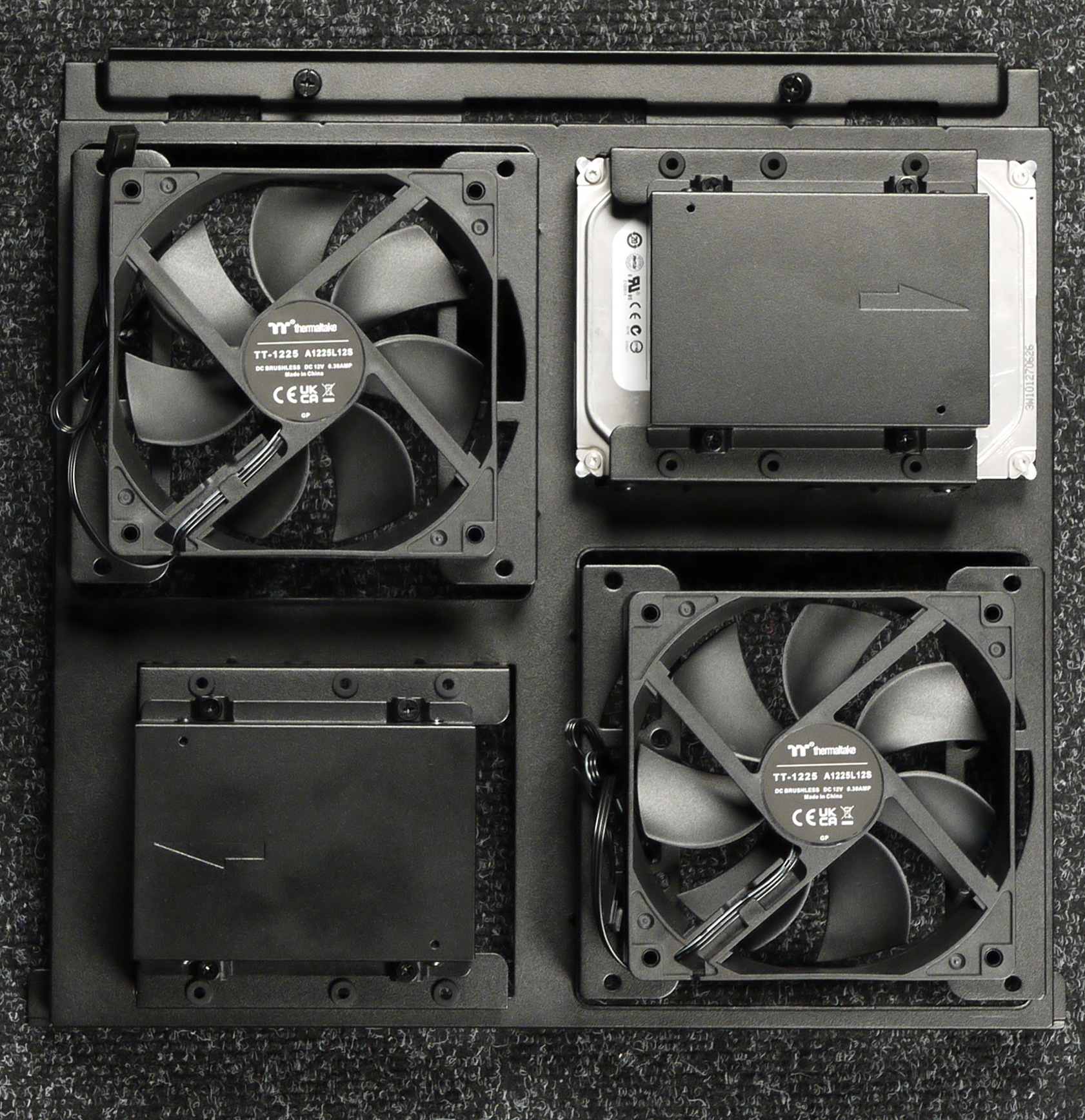

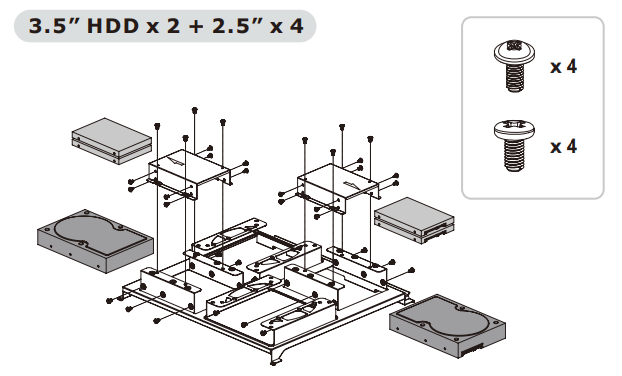

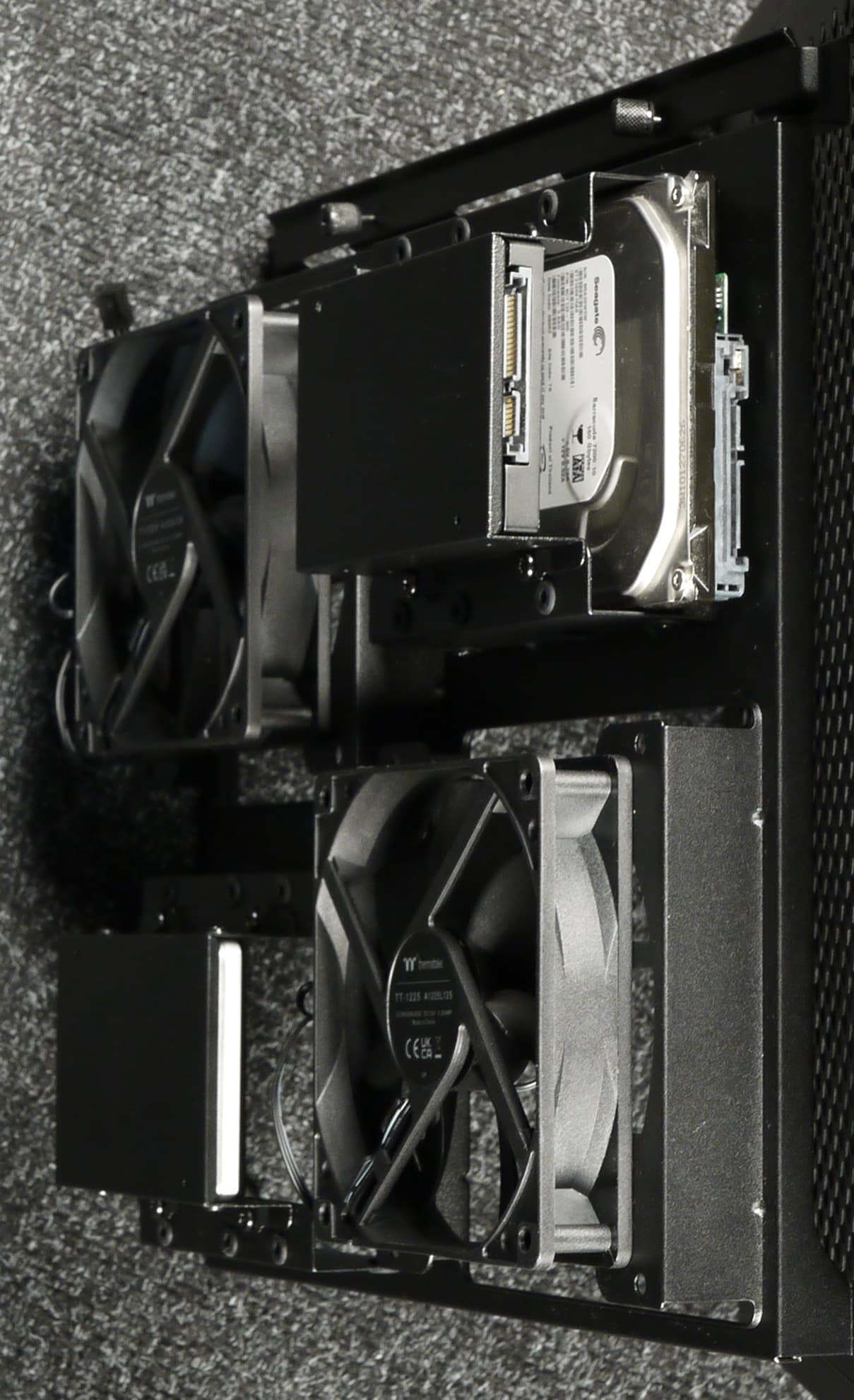

По умолчанию сюда можно установить 2×3,5″ и 4×2,5″. Накопители типоразмера 2,5″ устанавливаются в два съемных отсека, которые в свою очередь прикручены винтами к монтажной пластине. Отсеки для накопителей типоразмера 3,5″ установлены стационарно (отштампованы на самой пластине).

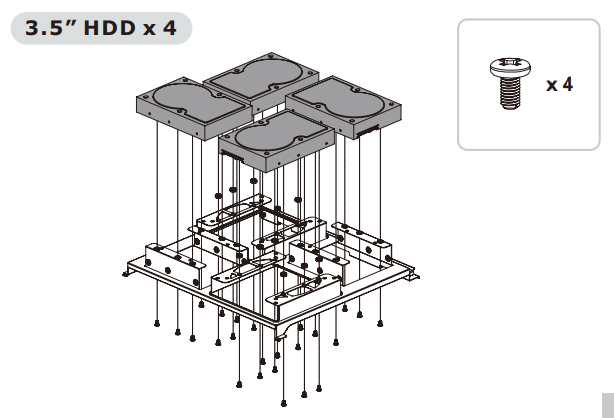

Если снять отсеки для дисков 2,5 дюйма, то вместо них можно дополнительно установить по одному диску 3,5 дюйма — всего 4×3,5″. Еще два накопителя типоразмера 3,5″ можно установить в отсеки под вентиляторами, однако тогда теряется смысл установки самих вентиляторов в этих местах. Стоит отметить, что накопители 3,5″ прикручиваются через втулки из резиноподобного материала, что обеспечивает хорошую виброразвязку с корпусом. В комплекте для этого есть специальные винты с другой формой головки, длина у них стандартная (6 мм).

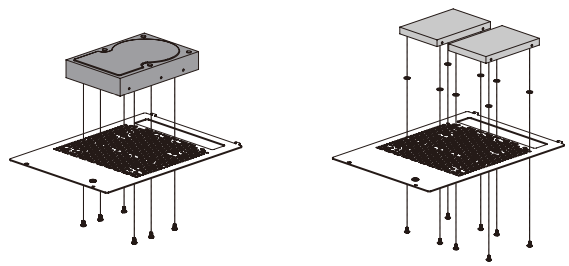

Еще одна зона для установки накопителей расположена на кожухе блока питания. В этом месте предусмотрена установка накопителей при помощи двух съемных монтажных пластин, которые фиксируются в корпусе при помощи гребней и ответных пазов, а также двух винтов под крестовую отвертку, вкручиваемых в верхнюю часть кожуха БП. На каждую из двух пластин можно установить 1×3,5″ или 2×2,5″.

В обоих случаях накопители устанавливаются при помощи стандартного крепления — винтов под крестовую отвертку.

Таким образом, в корпусе можно установить до восьми накопителей 3,5″ или 2×3,5″ и 8×2,5″. Этого вполне достаточно не только для типичного домашнего или офисно-рабочего компьютера, но и для многих вариантов серьезной рабочей системы.

Сборка системного блока

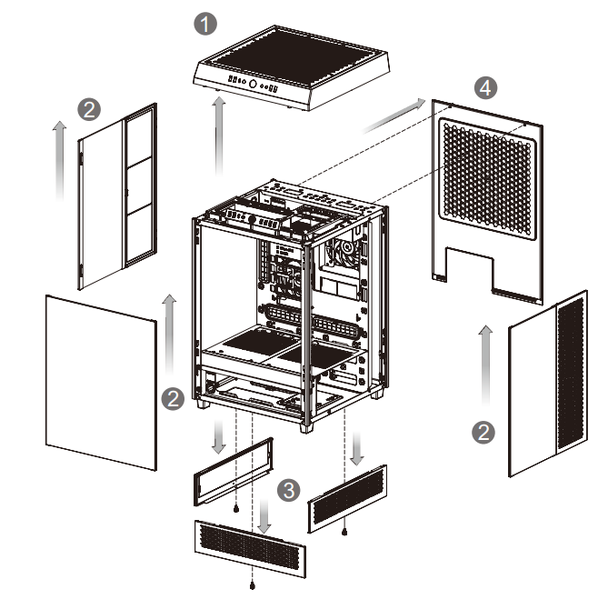

Сборка в данном случае начинается с почти полной разборки корпуса для дальнейшей установки компонентов системного блока и последующей сборки корпуса в обратной последовательности.

Первоначально нужно снять верхнюю панель, которая фиксируется в шасси корпуса за счет распорных цилиндрических элементов. Снимается она аналогично большинству передних панелей обычных корпусов: нужно взяться за вырез и потянуть в сторону от плоскости шасси, в данном случае вверх.

Снимается панель без каких-либо сложностей, но тут есть нюанс. Вырез находится в таком месте и выглядит так, что он воспринимается как ручка для переноски корпуса. Попытка использовать его в таком качестве может привести к понятным последствиям с отделением верхней панели в самый неподходящий момент. Этот же вырез имеет и второе назначение: через него выводятся провода для подключения системного блока к прочему оборудованию. Все-таки вариант с винтовым креплением верхней панели, как это сделано в младшей модели (Tower 100), при такой конструкции корпуса выглядит более предпочтительным.

После этого появляется возможность снять верхние сегменты передней и боковых панелей. Система крепления тут используется пазогребенная, но не в стандартном исполнении, когда стенку нужно сдвигать в сторону, а в модифицированном: стенку нужно сдвигать вверх, что заметно удобнее. Также благоприятно сказывается на удобстве достаточно высокая жесткость стенок на скручивание.

Есть снять стенку легко и просто, то устанавливать — несколько сложнее, и для этого лучше вначале просто прислонить ее к посадочному месту, уперев низ, а потом немного приподнять ее и опустить. После чего стенка уже устанавливается в стационарное положение. В итоге ставить и снимать стенки достаточно удобно.

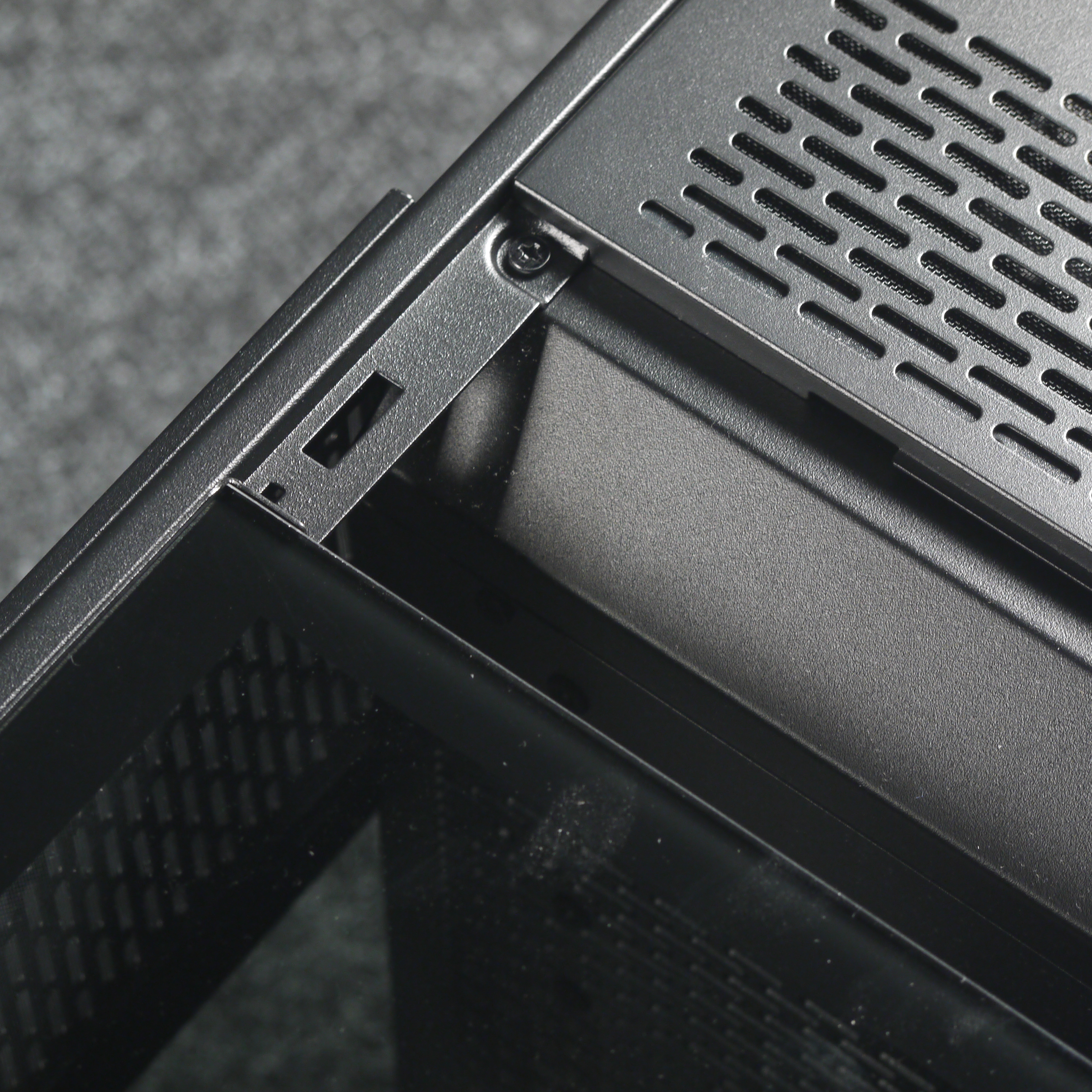

Нижние сегменты снимаются независимо от верхних, для этого необходимо открутить один винт со стороны дна корпуса, после чего стенка опустится и ее легко будет снять. А вот установить эти стенки назад будет уже сложнее. Удобнее делать это, когда корпус лежит на задней панели, в этом случае штатные винты выступают в роли миниатюрных ножек, приподнимая корпус над поверхностью стола.

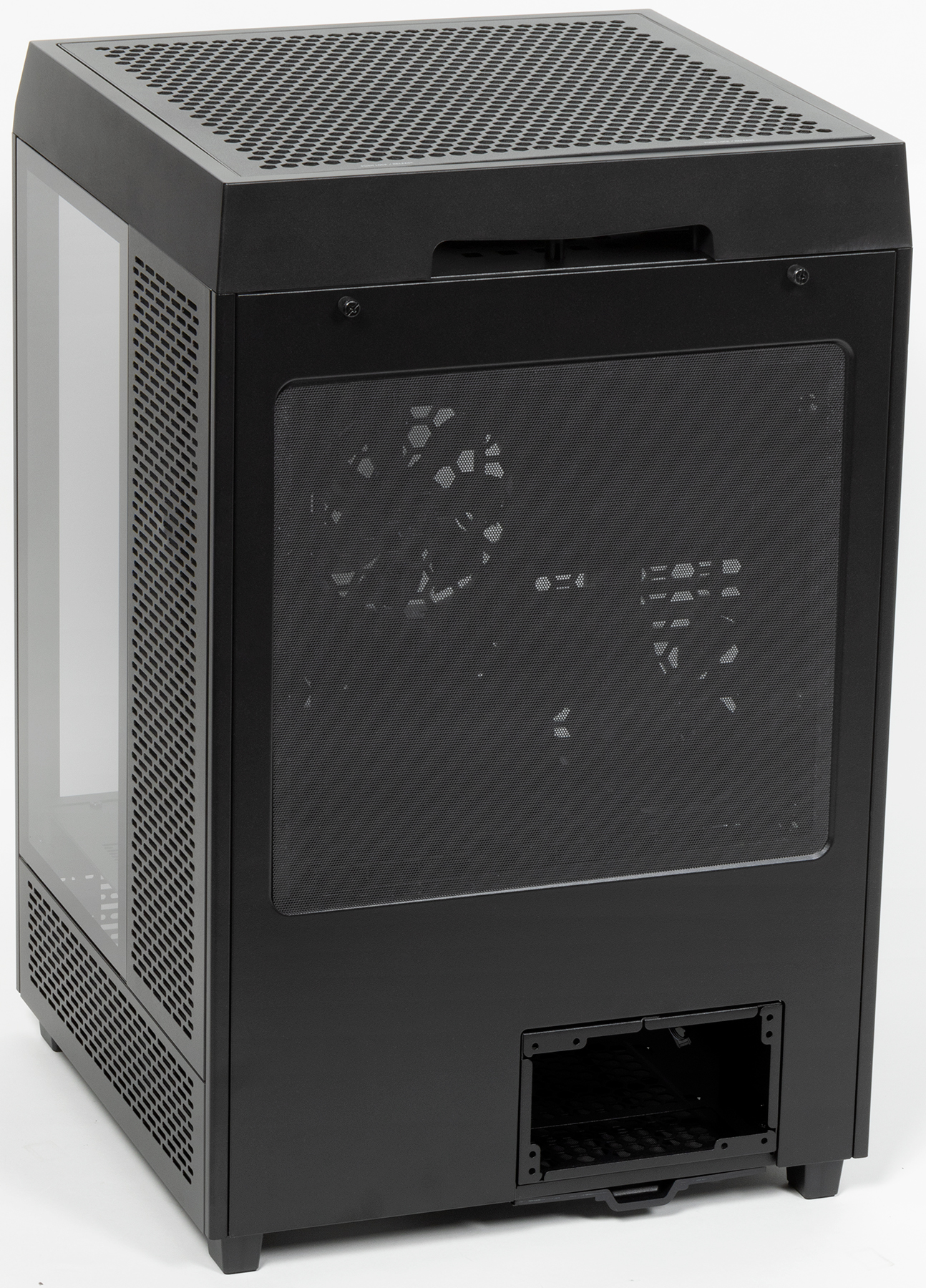

Задняя стенка имеет другой способ фиксации: используются четыре винта с накатной головкой. Заднюю стенку можно снять независимо от верхней стенки. Снизу у нее предусмотрен вырез для блока питания.

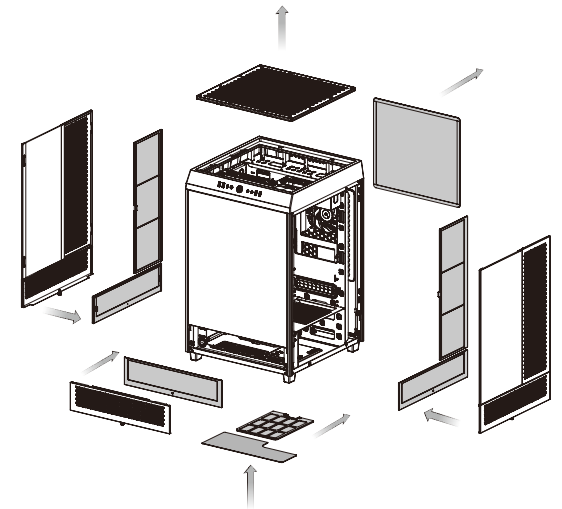

После демонтажа внешних панелей у нас на руках остается восемь деталей и 3 винта, а еще два винта остаются в задней панели, так как они имеют противосъемную нарезку, в отличие от винтов в нижних сегментах, которые такой нарезки не имеют.

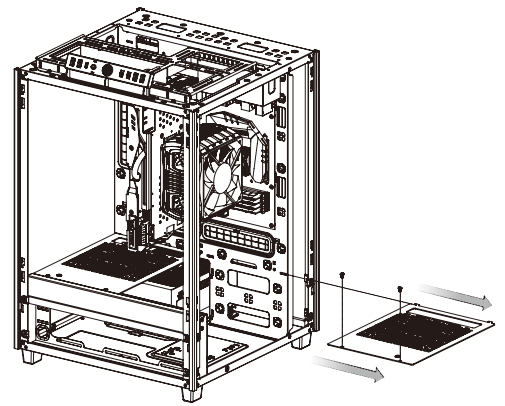

Также нужно снять монтажную панель, расположенную между задней панелью и основанием системной платы. Там располагаются основные места для накопителей.

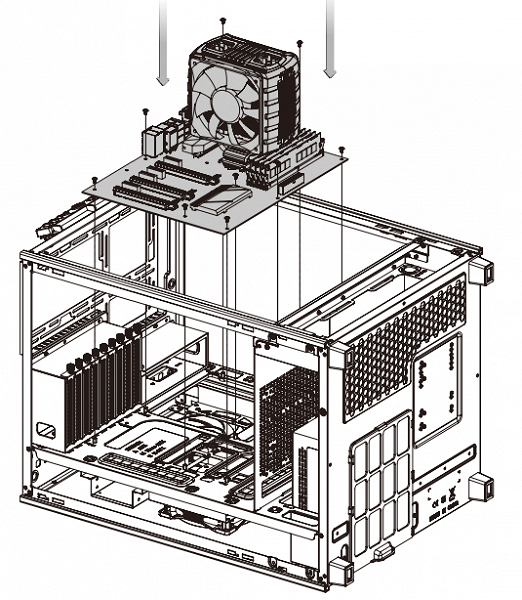

Сборку системного блока лучше начать с установки системной платы, это позволит оптимизировать процесс укладки проводов в дальнейшем. Также лучше сразу спланировать места размещения накопителей и прочего оборудования.

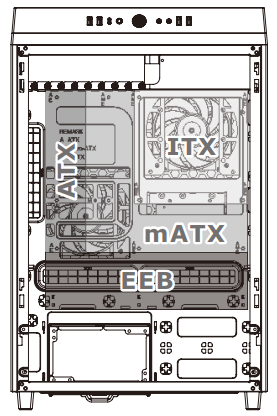

Часть стоек для монтажа системной платы заранее проставлены производителем. Сделано это, исходя из габаритов полноразмерной платы формата ATX шириной 244 мм. Для установки платы шириной 330 мм в комплекте есть три стойки и шестигранник для их удобного вкручивания. Также для этого потребуется демонтировать верхние панели кожуха БП.

Кнопки и разъемы передней/верхней панели корпуса подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами. Подключение индикаторов и органов управления можно было бы сделать и монолитным разъемом, это упростило бы процесс сборки.

Стоит учитывать, что для подключения всех четырех разъемов USB потребуется два разъема на системной плате, которые там есть далеко не всегда, а если быть более точным, то на большинстве плат двух разъемов нет, поэтому нужно будет приобретать отдельный контроллер.

Установка платы реализована весьма удобно за счет свободного доступа со всех пяти сторон.

Дальше нужно демонтировать монтажную рамку блока питания и его кожух. Демонтаж кожуха не является обязательной процедурой, но ее выполнение упростит процесс укладки проводов в корпусе, особенно, если их будет действительно много. Если же проводов не очень много, а основные шнуры заранее подготовлены к прокладке, то кожух можно и не снимать. Состоит кожух из трех частей: две плоские панели сверху, на которых имеются посадочные места для накопителей, и лицевая панель с логотипом ТТ.

Для демонтажа верхних панелей кожуха потребуется открутить еще четыре винта под крестовую отвертку на верхней части кожуха.

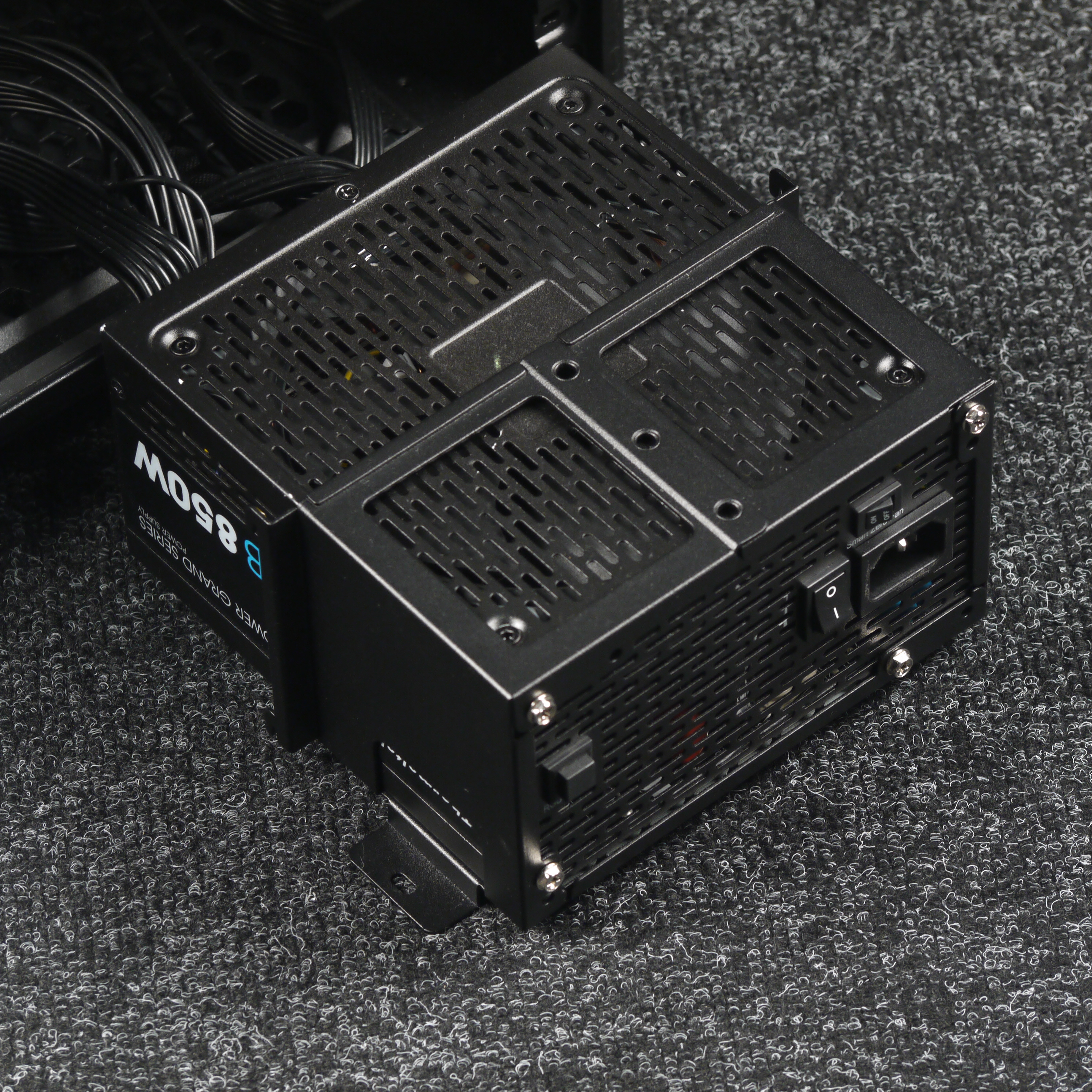

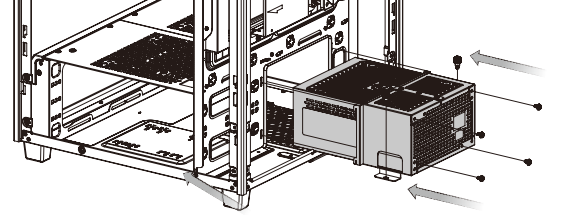

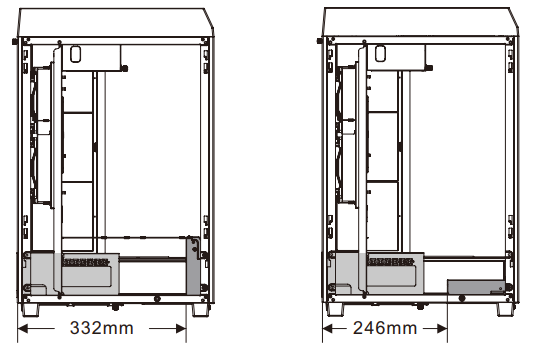

БП формата ATX фиксируется при помощи четырех винтов на монтажной рамке, после чего он заводится в корпус со стороны задней панели. Корпус предусматривает установку блоков питания с длиной корпуса до 200 мм (по заявлению производителя). Мы рекомендуем использовать БП с корпусом длиной не более 180 мм, так как в этом случае останется больше места для укладки неиспользуемых проводов.

Монтажная рамка для блока питания фиксируется при помощи зацепов, которые присоединяются к ответным отверстиям на основании для системной платы, после чего БП встает на свое место, где рамка фиксируется при помощи двух винтов с накатной головкой, которые вкручиваются в днище корпуса. На самом деле процесс довольно простой и занимает минимум времени.

Провода можно прокладывать через монтажные отверстия, которые расположены как в кожухе БП (разрезных мембран там нет), так и в основании для системной платы (тут мембраны есть только в нижней части основания).

Особенность прокладки проводов от блока питания заключается в том, что шнуры с основным разъемом питания и разъемом питания процессора нужно поворачивать на 180 градусов относительно их выхода из корпуса БП, что увеличивает требуемую длину проводов. Для их прокладки предусмотрено место между кожухом и блоком питания над последним. Места вполне достаточно, чтобы протянуть там шнуры вместе с разъемами без демонтажа кожуха. Также есть свободное место, если не устанавливать СЖО на дискретных компонентах, под кожухом со стороны правой стенки корпуса.

Шнур разъема питания процессора лучше проложить за основанием для системной платы, если ответный разъем на плате находится в верхней ее части. Но для подобной скрытой прокладки потребуется блок питания с длиной данного шнура не менее 70 сантиметров, в противном случае прокладку придется осуществить частично с лицевой стороны платы.

Шнур основного разъема питания также вначале выводится за основание для системной платы, а потом сразу протягивается через монтажное отверстие с лепестковой мембраной под системной платой. Или можно проложить шнур через отверстие в кожухе БП, но это затруднит снятие данной части кожуха, если это потребуется для установки накопителя или вентилятора.

В данном случае блок питания желательно выбирать со всеми ленточными проводами, а еще лучше, чтобы часть проводов можно было снять, оставив только необходимые для конкретной системы.

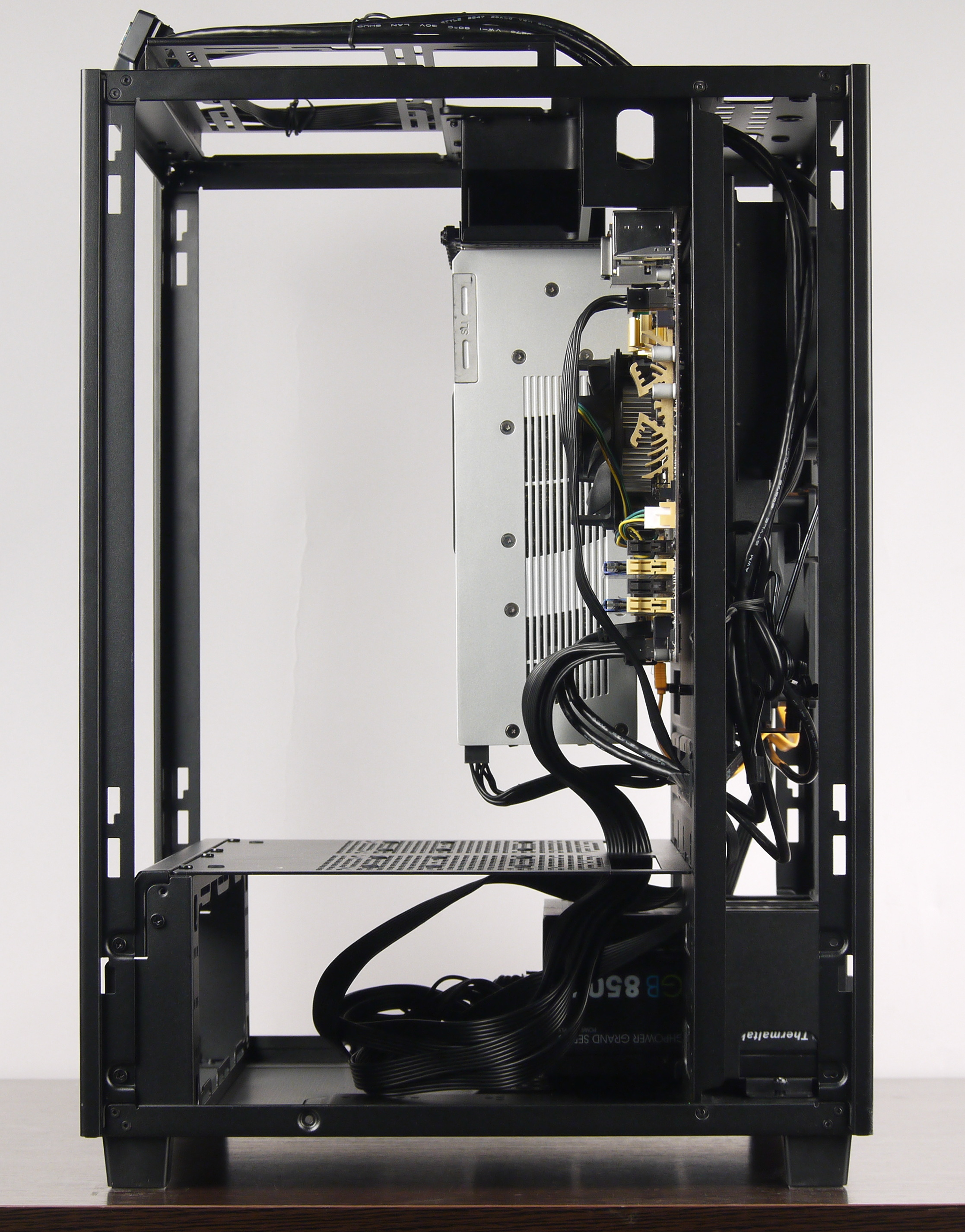

Расстояние между задней стенкой и основанием для системной платы составляет около 80 мм, что позволяет без особых сложностей проложить там еще и провода по бокам от монтажной пластины, которая сама по себе занимает значительное место.

В корпус можно установить процессорный кулер высотой до 275 мм (согласно данным производителя).

Расстояние от основания для системной платы до противоположной стенки составляет около 295 мм. Так что сюда войдет любой башенный кулер.

Далее можно установить требуемые платы расширения, например видеокарту, которая, по заявлению производителя, может достигать в длину 325 мм (355 мм, если снять верхнюю часть кожуха БП). Более реалистичный размер видеокарты — около 300 мм при наличии кожуха БП. Практическое расстояние между стенкой шасси с креплением видеокарты и кожухом БП составляет около 325 мм.

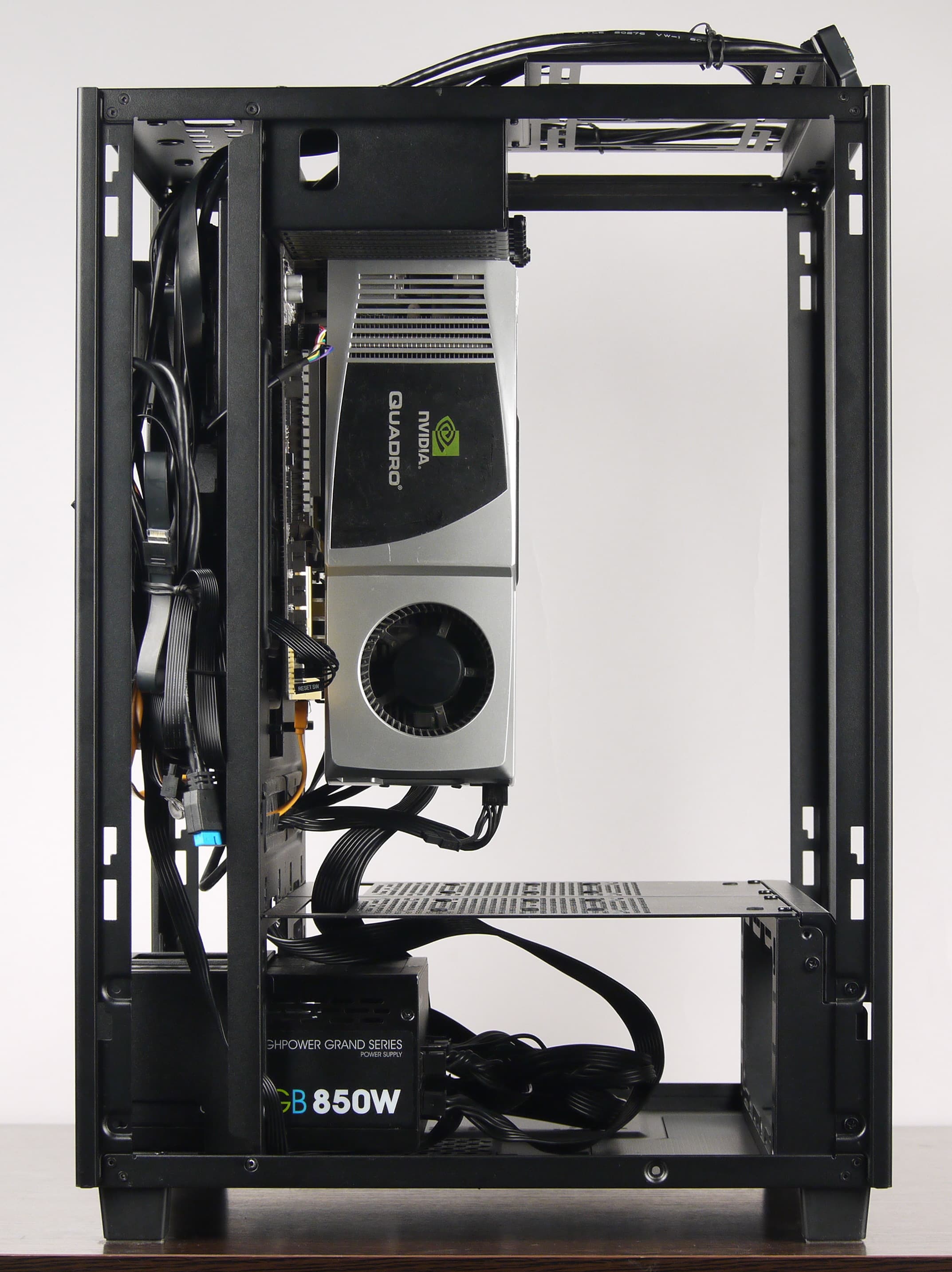

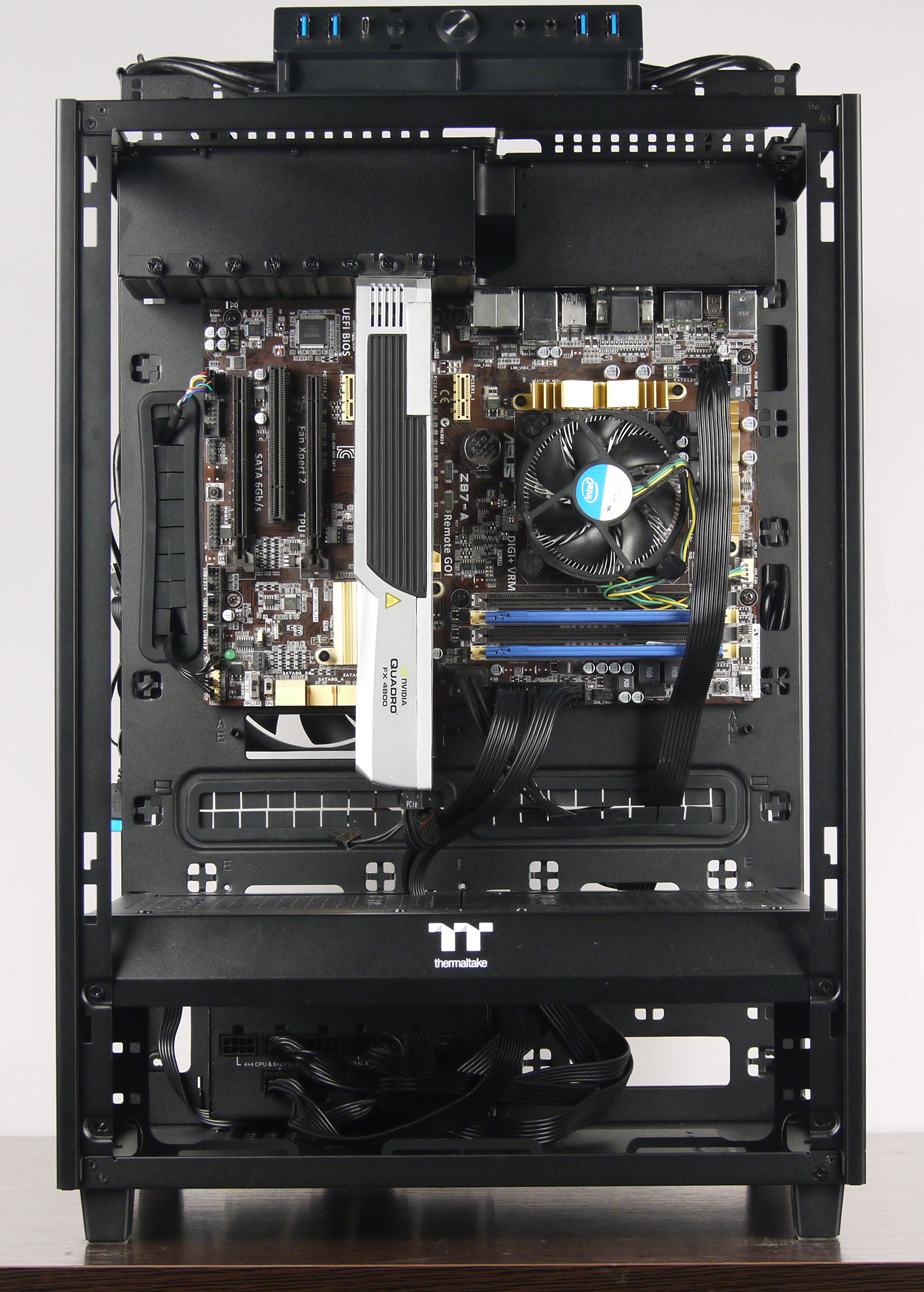

В целом система в данном корпусе собирается довольно удобно и без особых акробатических этюдов, но сборка требует определенного количества времени. Есть и определенный недостаток в том, что для доступа в недра системного блока придется всегда снимать верхнюю панель, а уже потом боковые. Эта операция занимает немного времени, но потребует свободного доступа к корпусу и свободного пространства вокруг.

Акустическая эргономика

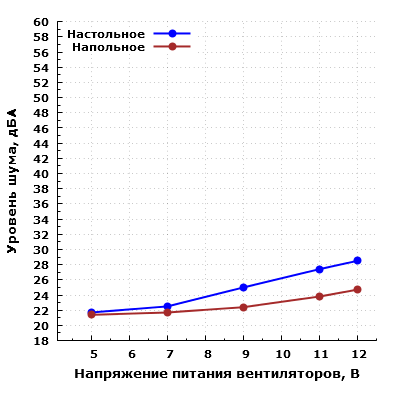

Уровень шума системы охлаждения изменяется от 21,7 до 28,5 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на минимально заметном уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (22,5 дБА) до пониженного (28,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как низкий для жилого помещения в дневное время суток.

Подобная акустическая эргономика является очень хорошей, так как при минимальных значениях напряжения питания шум находится на очень низком уровне, а при максимальной производительности шум хоть и становится более заметным, но не превышает границы комфорта при работе за компьютером.

Итоги

Корпус оставил хорошее впечатление как благодаря достаточно высокому качеству изготовления, так и благодаря удобству сборочного процесса, который не является идеальным, в основном из-за больших габаритов корпуса, но, тем не менее, заслуживает высокой оценки. Из достоинств Thermaltake The Tower 500 стоит отметить, что при необходимости можно снять любую панель и получить доступ к нужному месту внутри корпуса. Имеется возможность установить не только СЖО (в том числе на дискретных компонентах), но и большое количество накопителей, в том числе типоразмера 3,5 дюйма. Отдельно стоит отметить качественно реализованную, насколько это возможно в данном случае, систему защиты от пыли.

По результатам знакомства с корпусом мы присуждаем ему редакционную награду Original Design, так как в данном устройстве применены интересные технические решения.

15 сентября 2022 Г.
