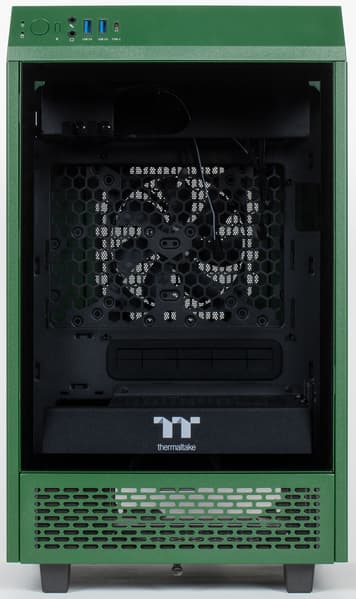

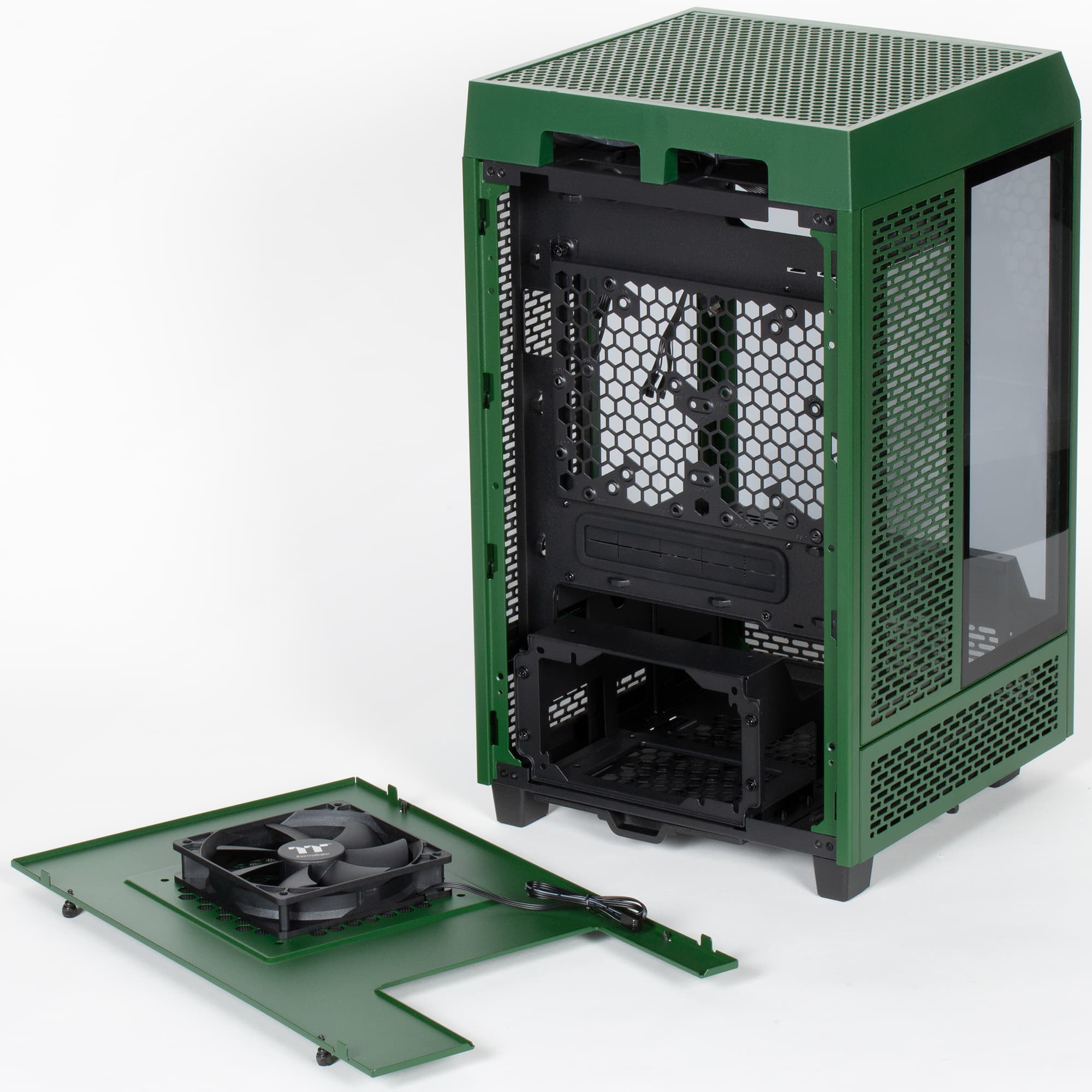

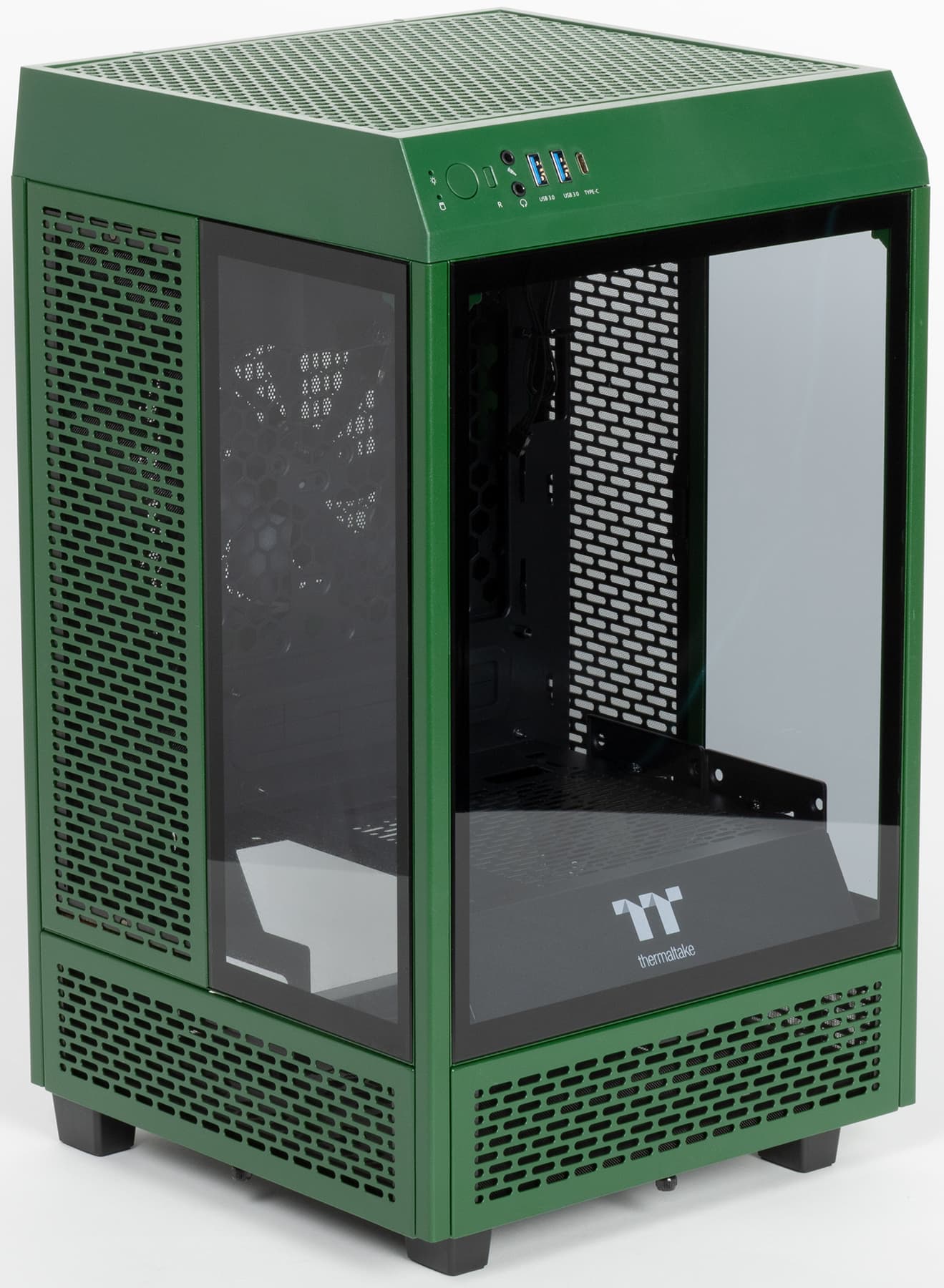

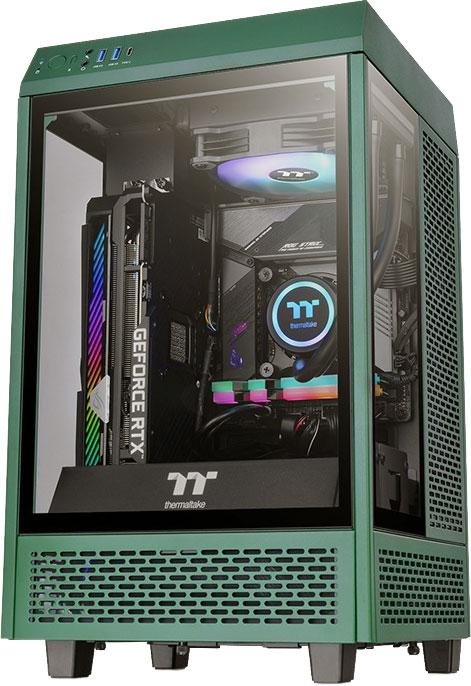

К нам на тестирование поступил довольно оригинальный корпус Thermaltake — Tower 100. Корпус имеет форму башни, это параллелепипед с квадратным основанием. Он рассчитан на установку плат Mini-ITX, но совсем миниатюрным его назвать точно нельзя: длина сторон основания составляет 266 мм при высоте 463 мм.
Оптимальным местом установки для подобного корпуса будет стол или тумба, для напольного размещения корпус не очень подходит из-за своих габаритов.
Тестируемая нами модель — зеленого цвета, а вообще этот корпус предлагается в нескольких ярких расцветках и классическом черном или белом варианте.
Компоновка

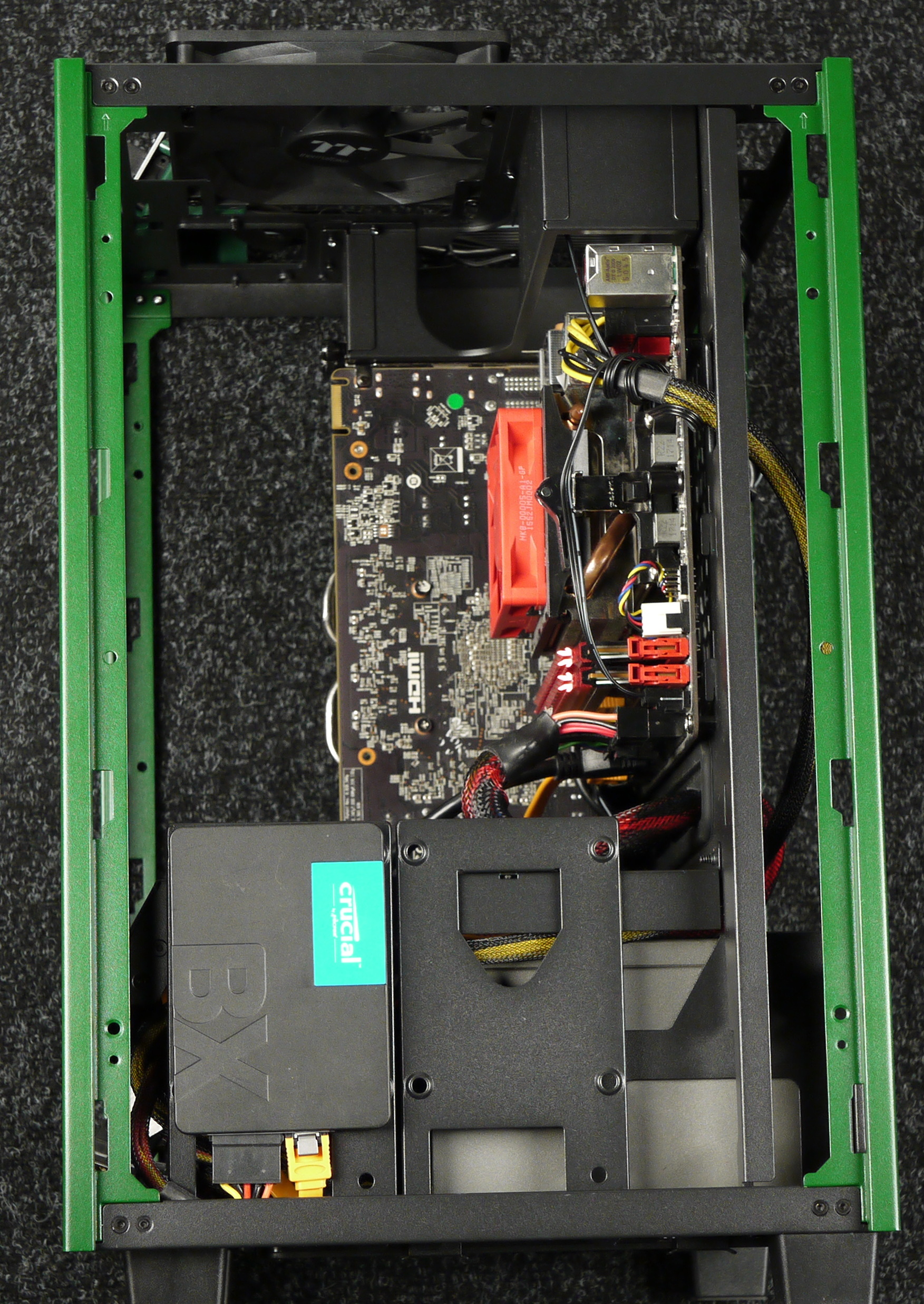

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата Mini-ITX и и нижнерасположенным блоком питания с горизонтальным размещением на дне корпуса около задней стенки. Блок питания может быть формата ATX, но при желании можно установить и SFX-модель через адаптер.
Системная плата установлена вертикально, но повернута на 90 градусов относительно стандартного варианта размещения так, что смотрит портами вверх. Соответственно, все платы расширения, включая и видеокарту, также будут расположены портами вверх. Блок питания устанавливается вполне стандартно — внизу горизонтально.

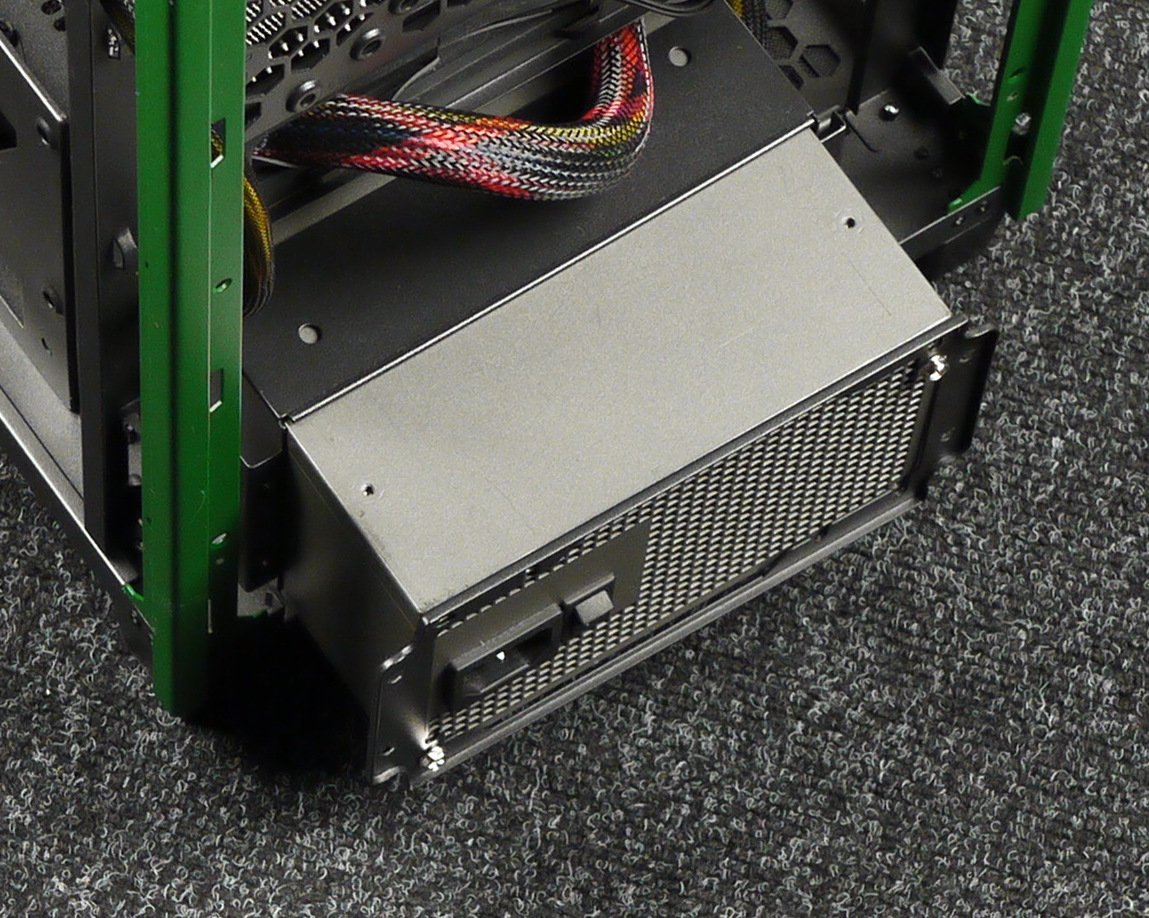

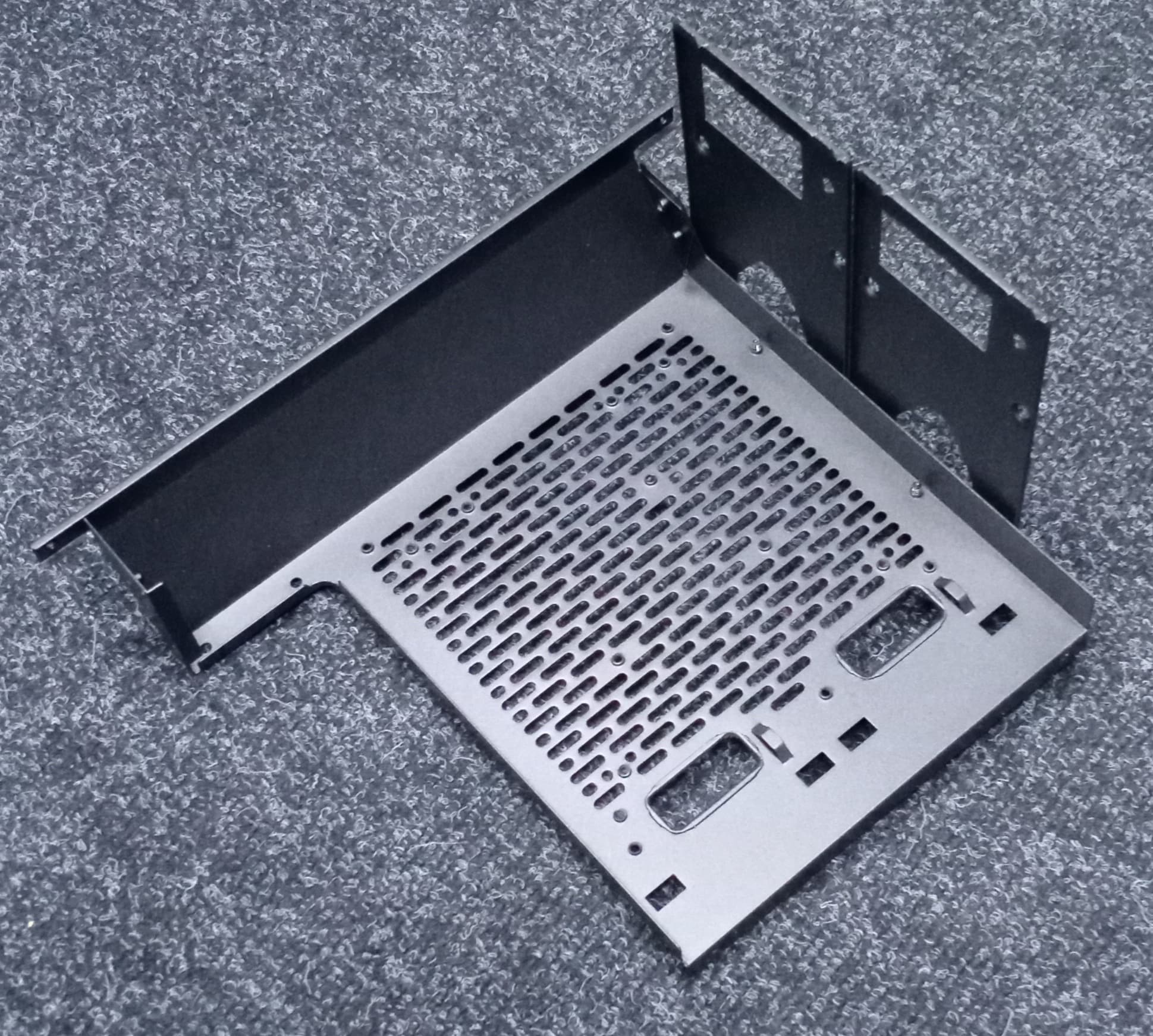

Кожух частично закрывает место установки блока питания, придавая внутреннему виду корпуса аккуратность и законченность. Именно это и является его основной функцией — прятать блок питания с проводами. Кожух не полноразмерный, а также на нем присутствует большое количество вентиляционных отверстий.
В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.
Система охлаждения
В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм.
Посадочные места для них имеются сверху, сзади и на кожухе блока питания.

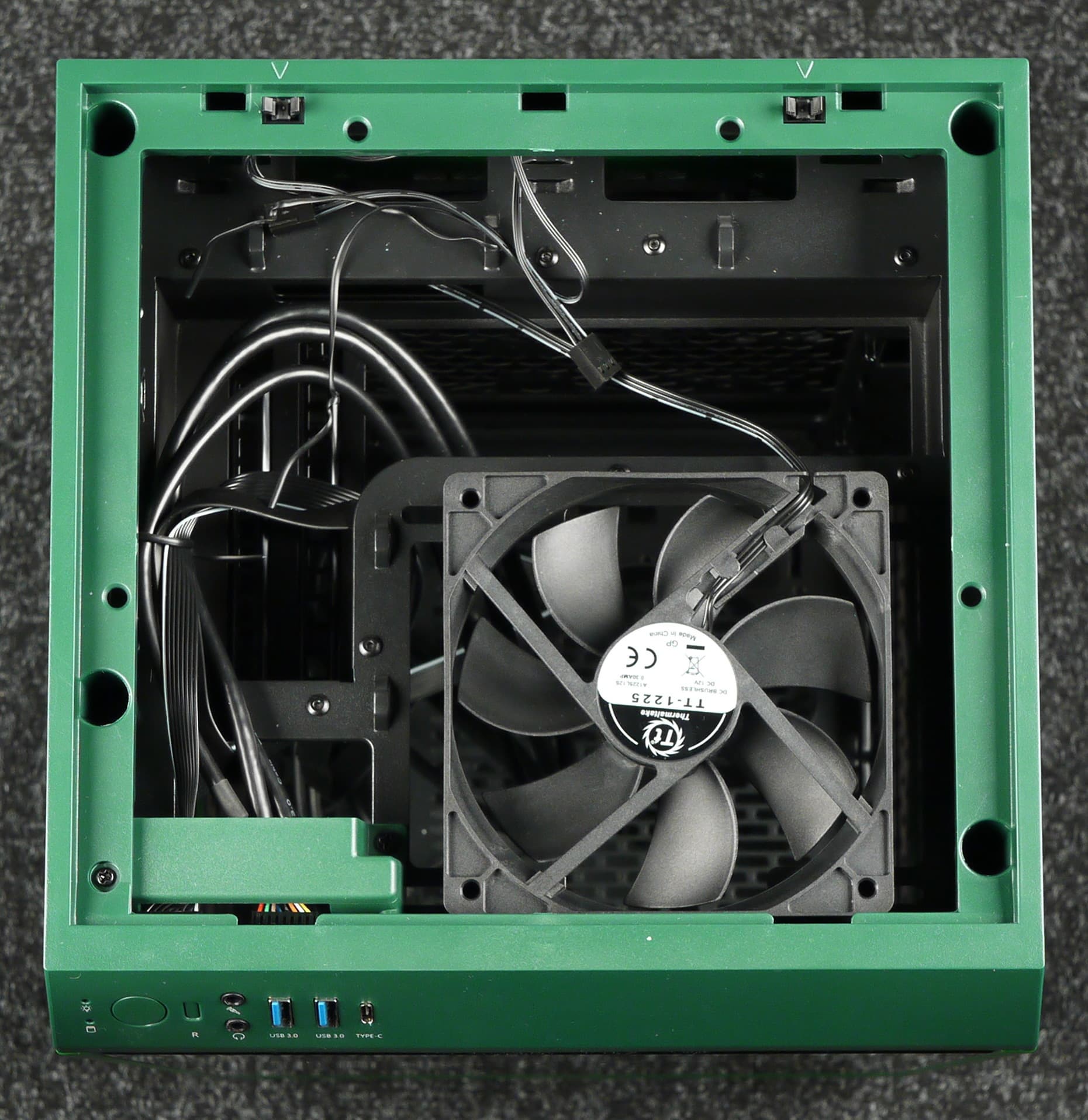

Предустановлено в корпусе два вентилятора типоразмера 120 мм (1500 об/мин): один сзади и один сверху.

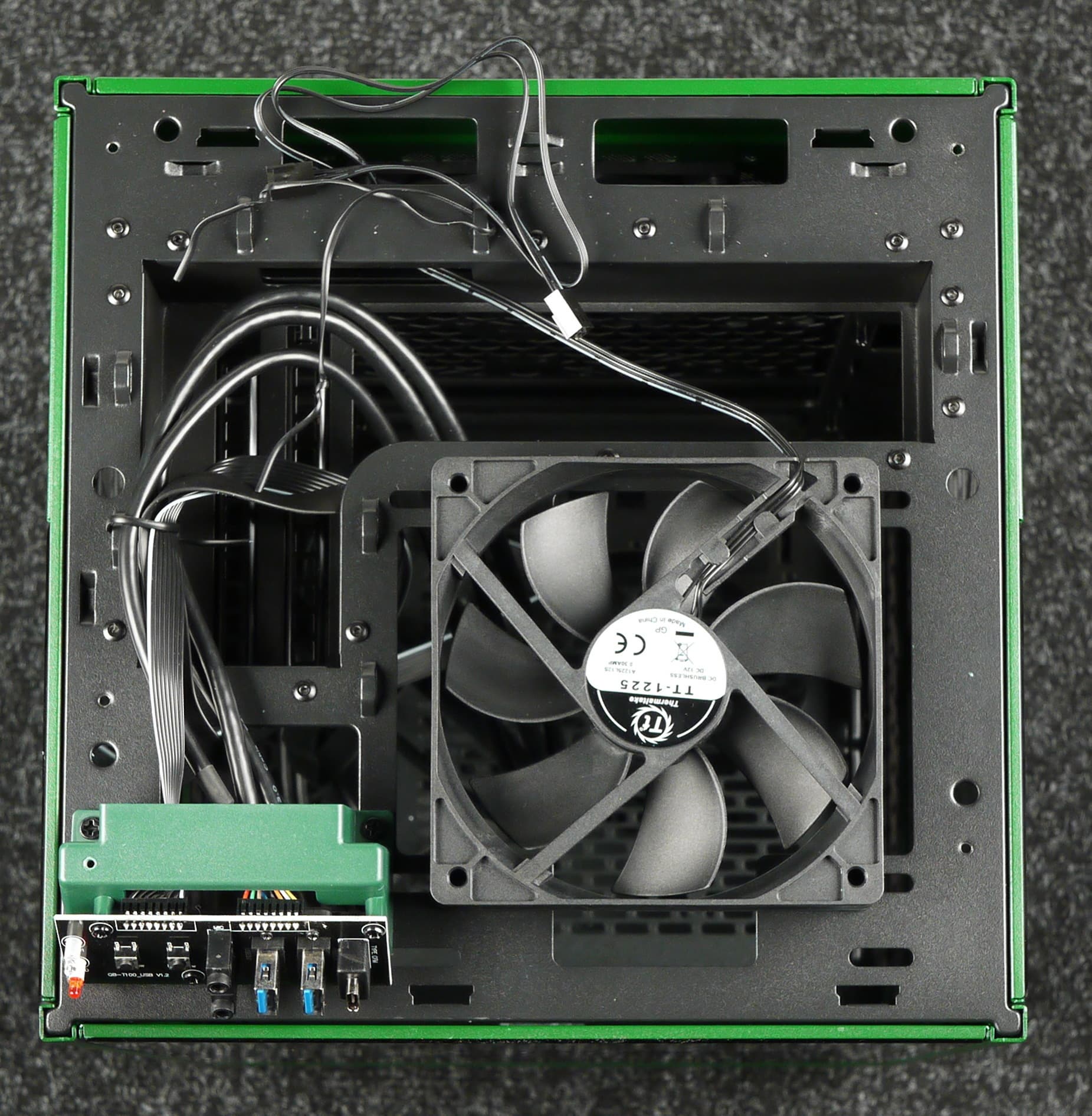

Корпус комплектуется вентиляторами собственного производства Thermaltake. Встроенной подсветки у них нет. Разъем у вентиляторов стандартный трехконтактный с управлением изменением питающего напряжения.

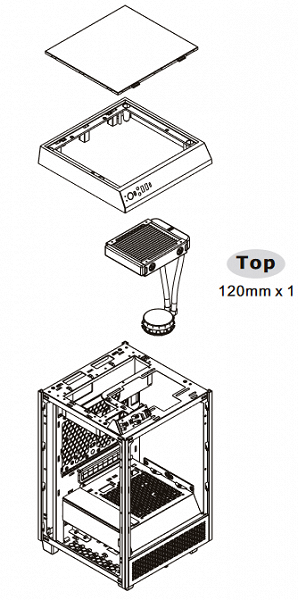

Сверху вместо вентилятора можно установить радиатор системы СЖО типоразмера 120 мм, но для данного оборудования корпус подходит не лучшим образом, так как ни модели на 140 мм, ни тем более модели с двумя вентиляторами установить нельзя.

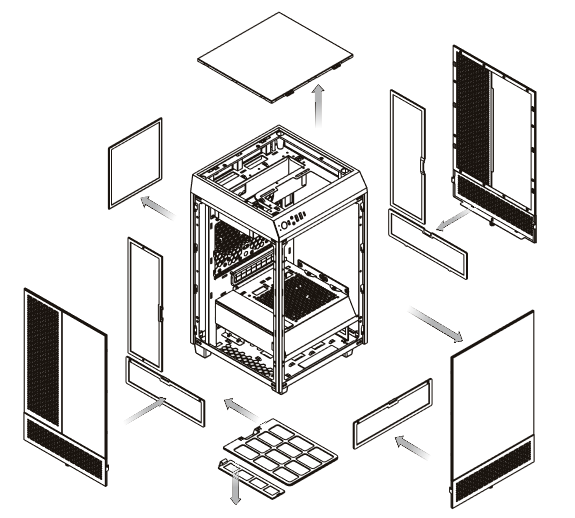

Система фильтрации реализована полноценная: все приточные отверстия защищены фильтрами из мелкоячеистой нейлоновой сетки.

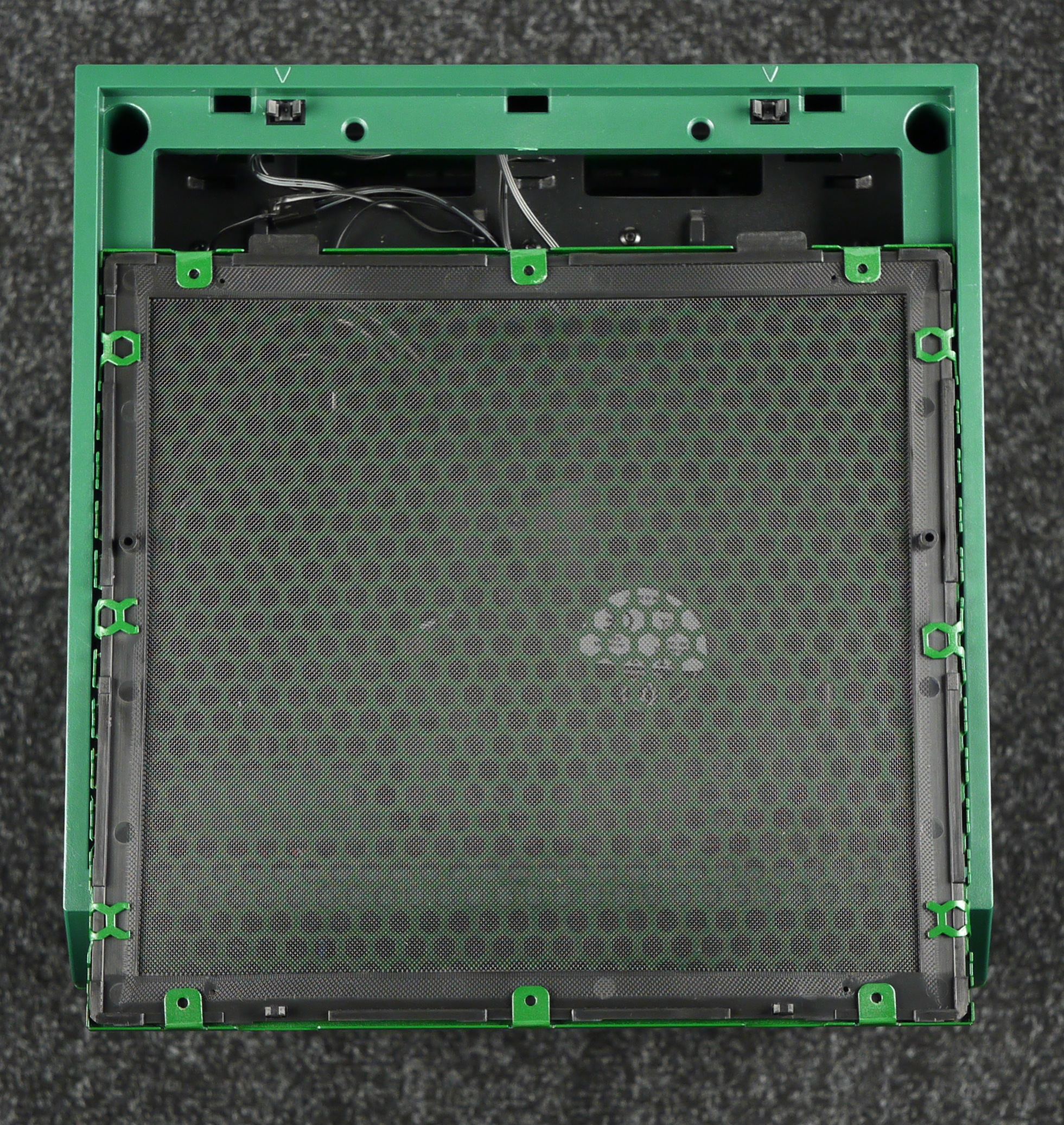

На верхней стенке также установлен фильтр из нейлоновой сетки, причем фильтр выполнен быстросъемным, его можно снять снаружи корпуса, не прибегая к демонтажу каких-то дополнительных элементов конструкции. Этот фильтр можно быстро промыть целиком. Смонтирован он на пластиковой рамке, которая удерживается в верхней панели при помощи двух двухпозиционных подпружиненных фиксаторов с одной стороны и двух гребней с ответными пазами с другой стороны, сверху фильтр закрывает пластиковая решетка. Конструкция достаточно надежная и вполне удобная.

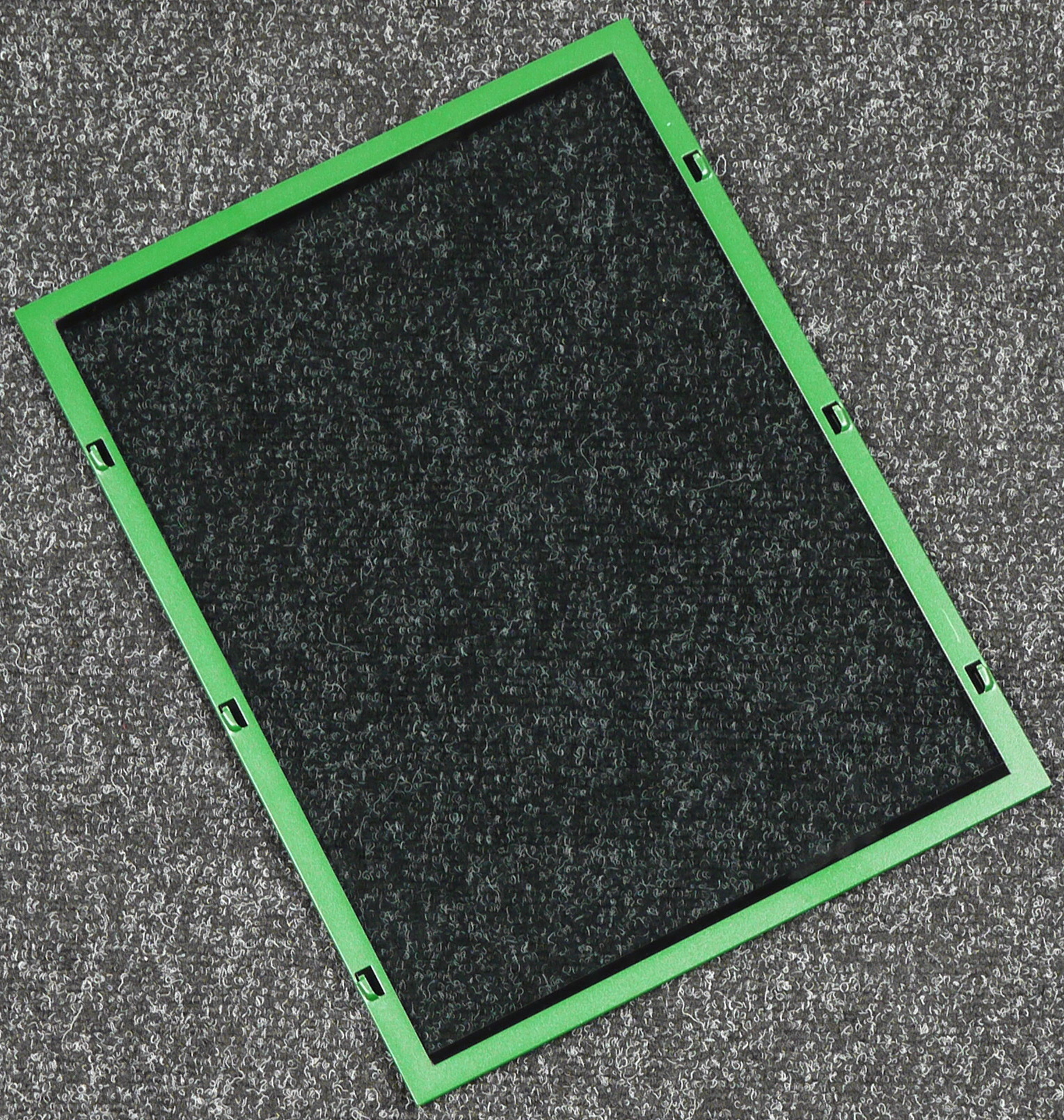

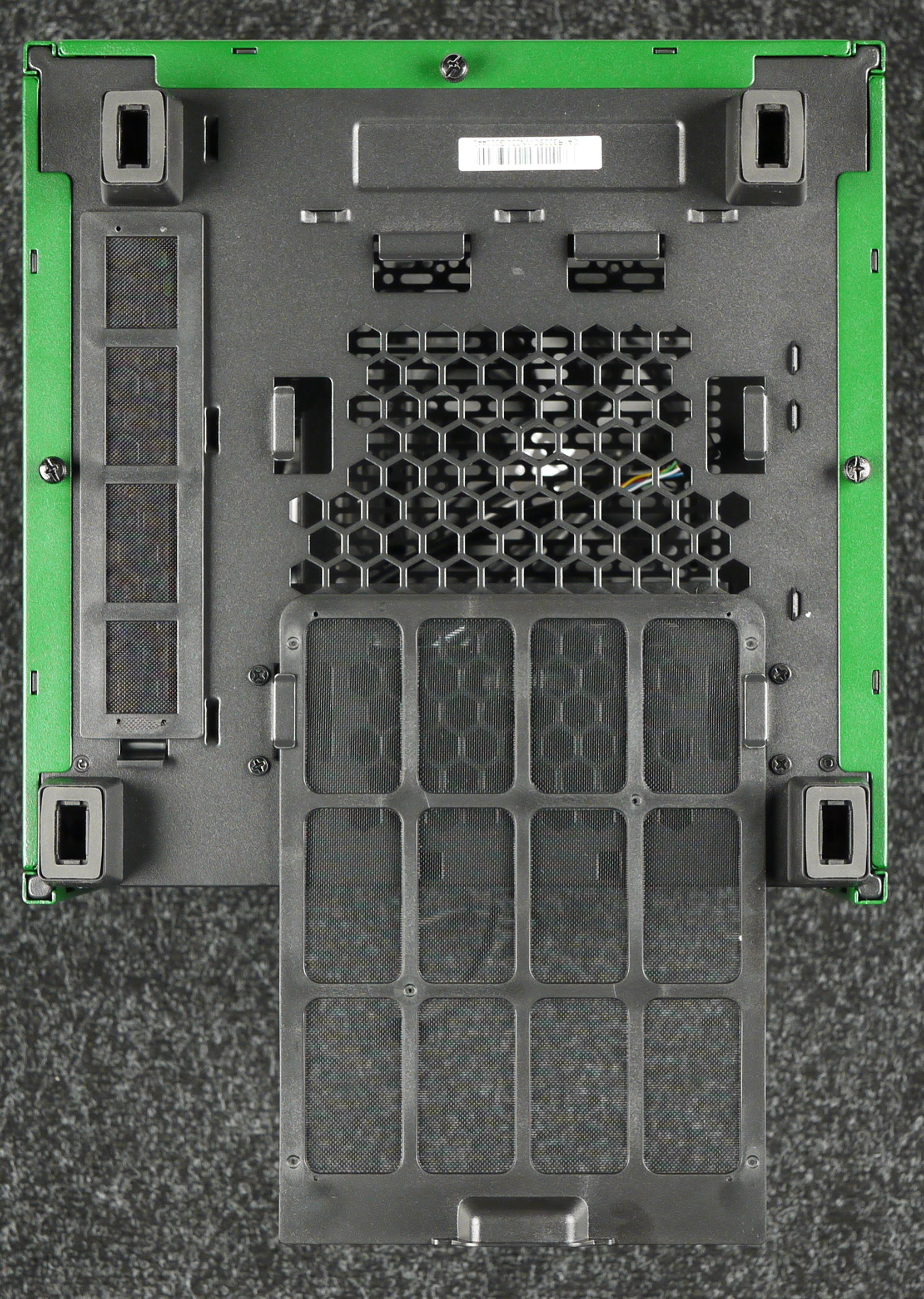

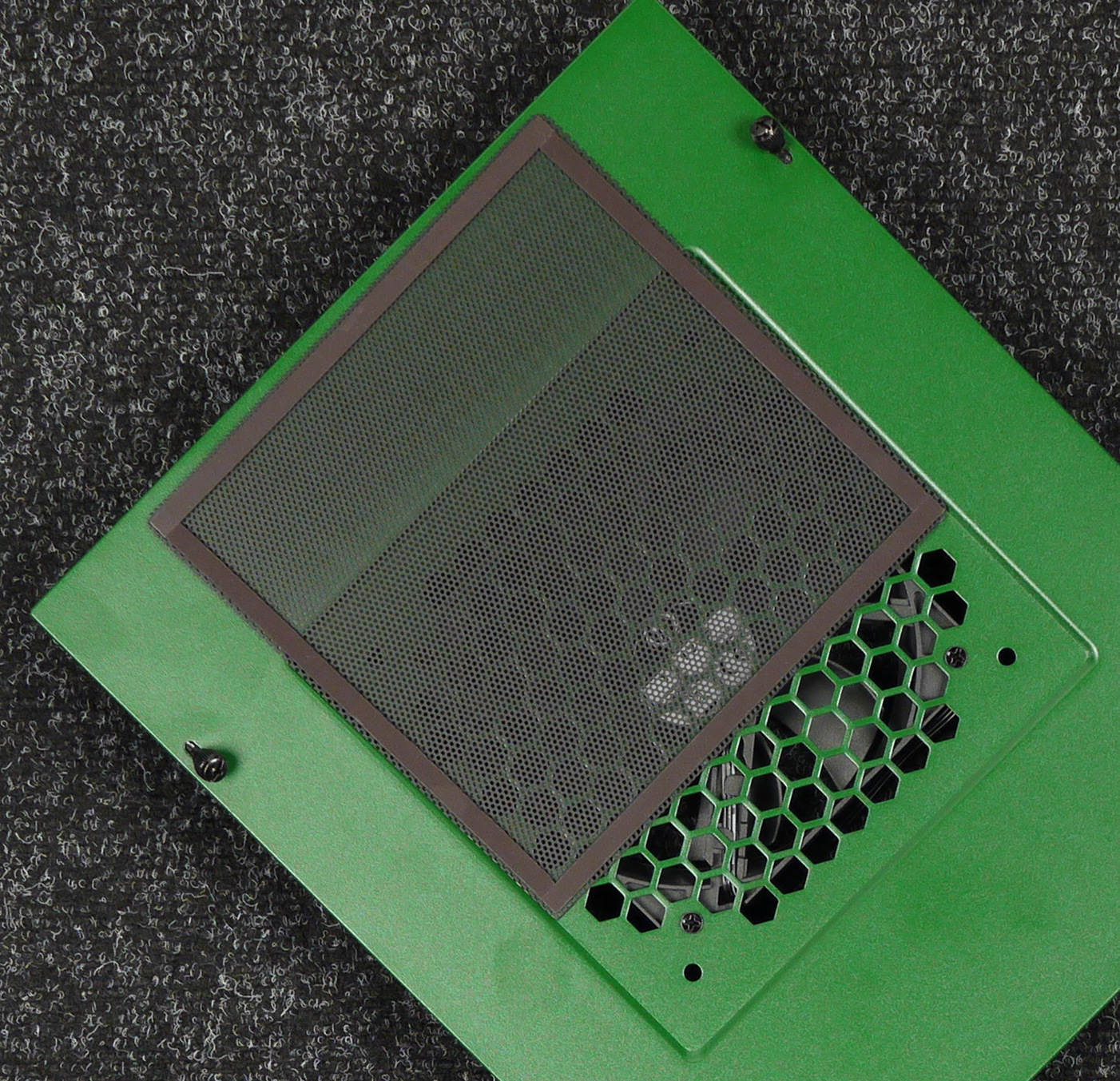

Сзади также имеется фильтр, который удобно снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки. Но в данном случае этот момент не сильно критичен, так как большое количество пыли в него попадать не должно, особенно при работающем вентиляторе (если же вентилятор демонтировать, то ситуация вполне может измениться в худшую сторону).

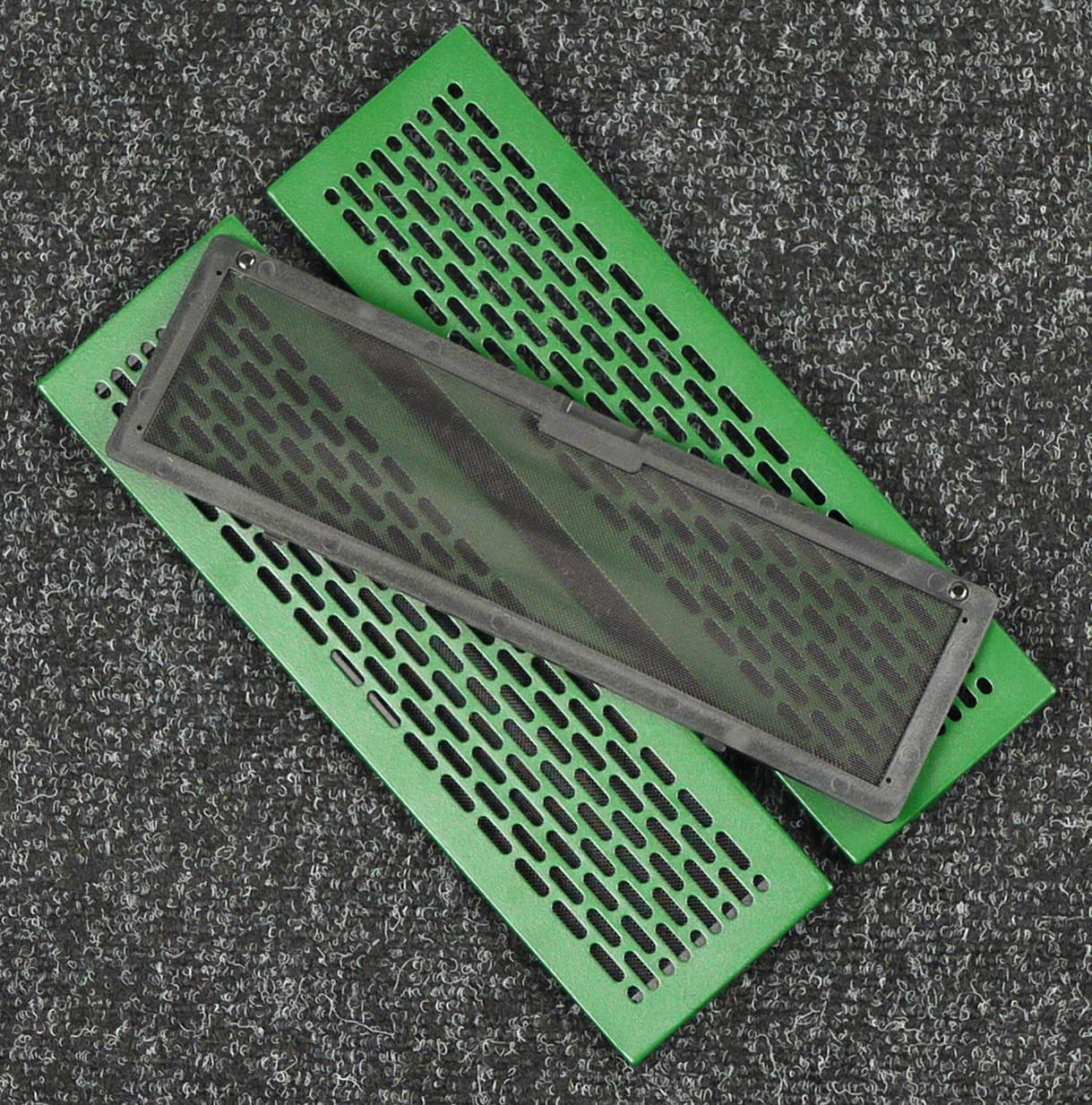

Остальные пять фильтров имеют похожую конструкцию. Каждый фильтр выполнен в пластиковой рамке и имеет комбинированное крепление: при помощи гребней и пазов, которые дополнены магнитным фиксатором. Подобная конструкция вполне надежна.
Единственное неудобство заключается в том, что демонтаж фильтра осуществляется с внутренней стороны панели, поэтому каждую панель нужно предварительно снять. С другой стороны, фильтры вполне можно очистить снаружи при помощи пылесоса.

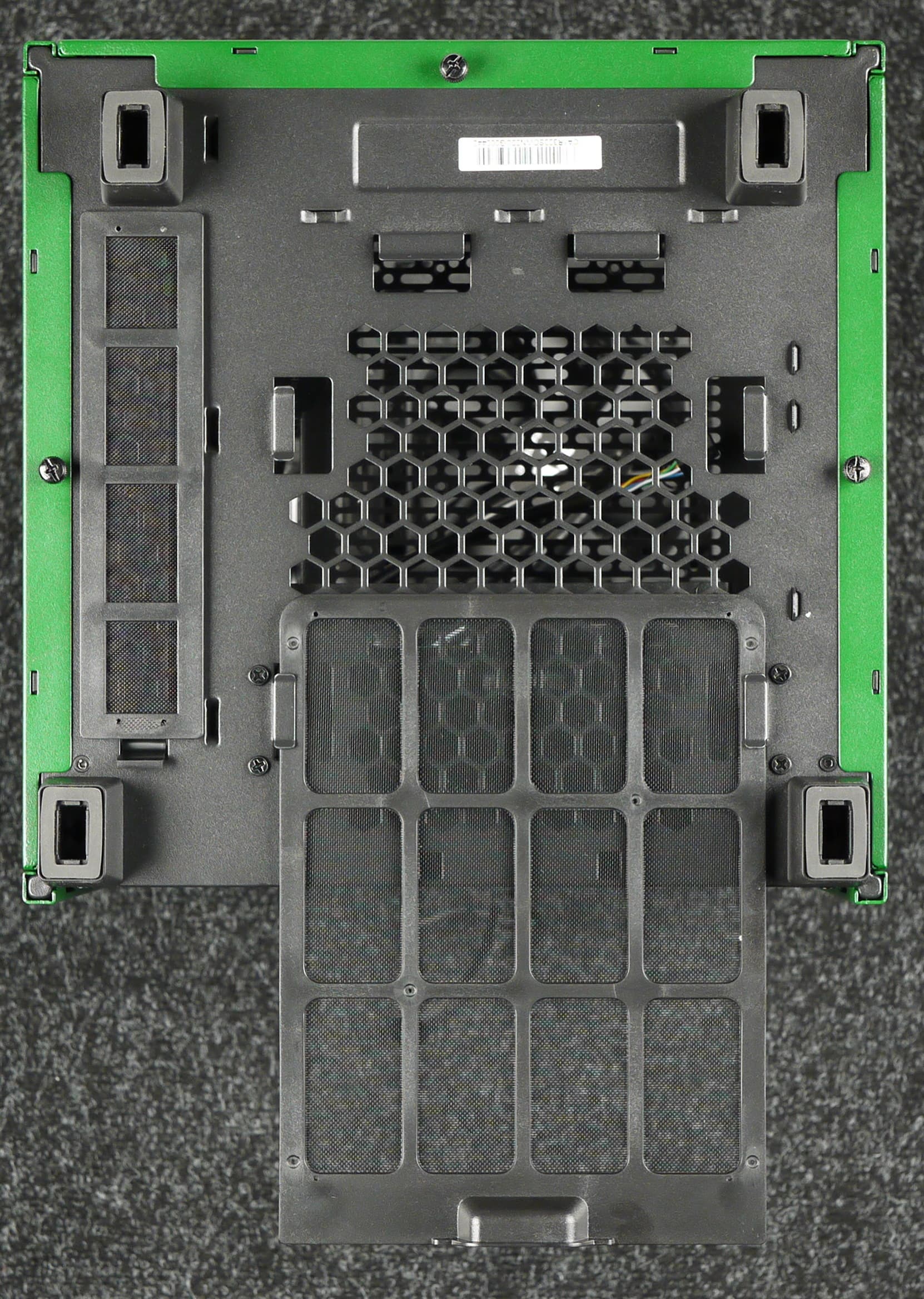

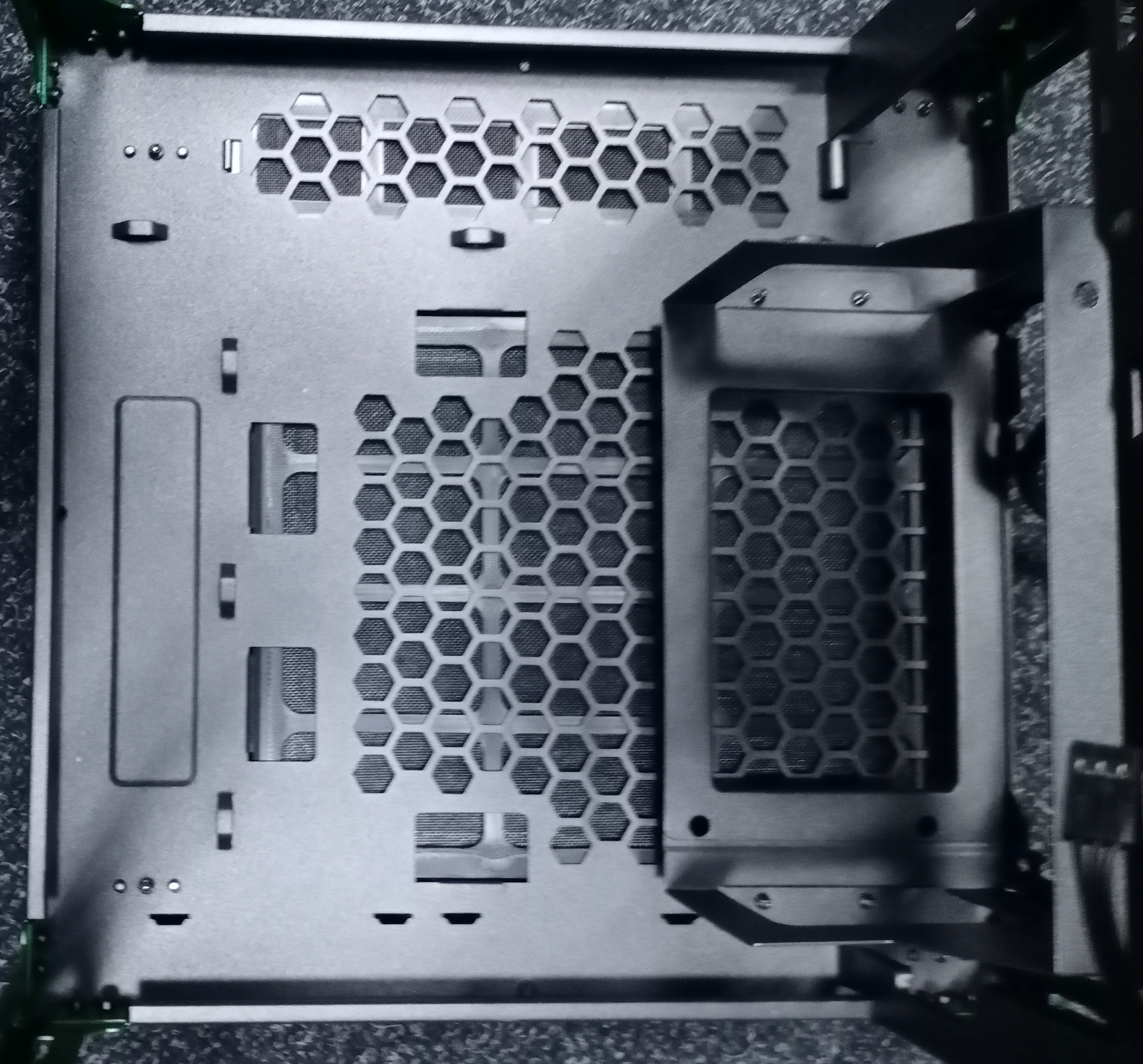

Под блоком питания также установлен фильтр из нейлоновой сетки в пластиковой рамке, что позволяет пользоваться им с удобством.
Конструкция

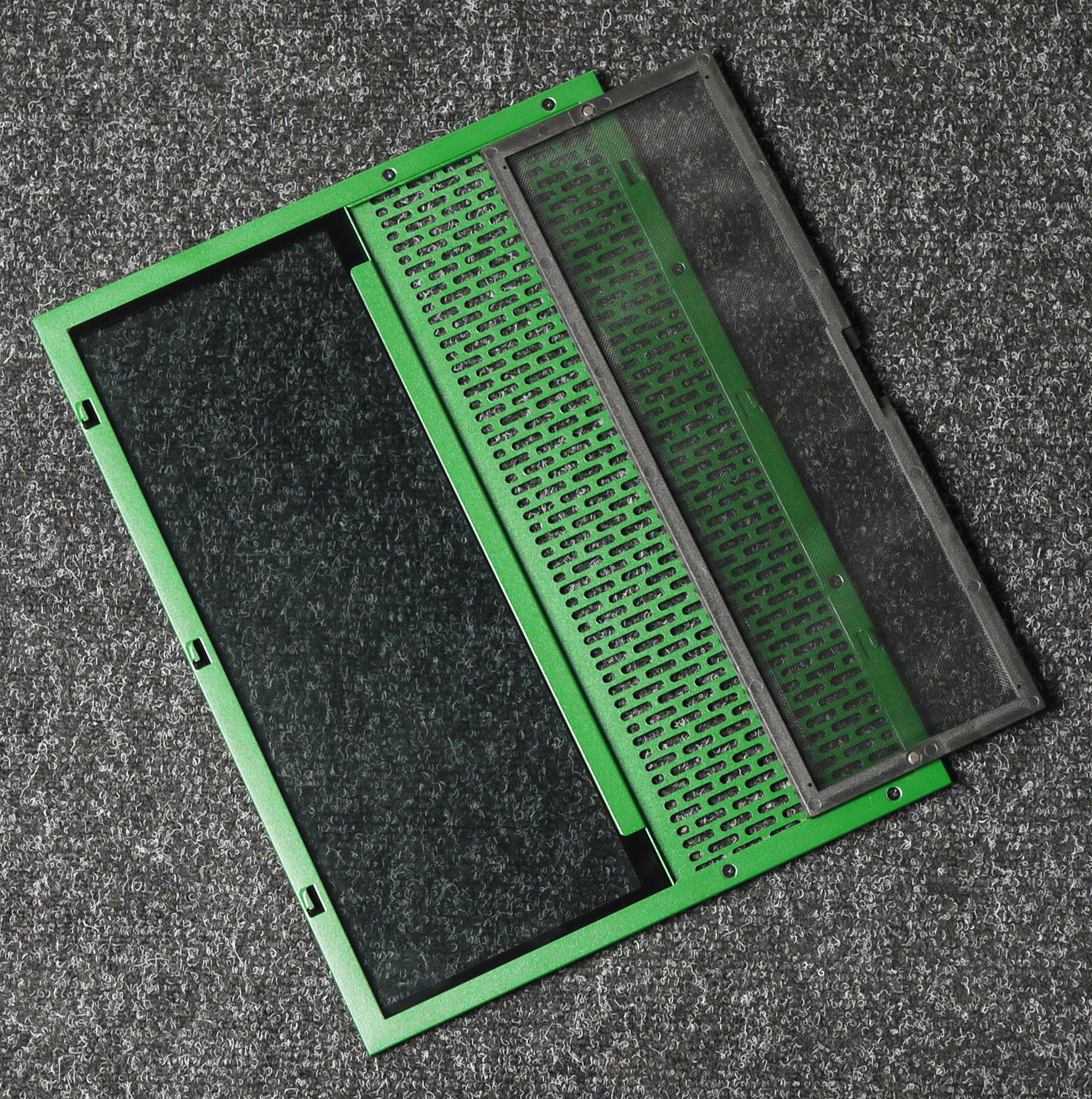

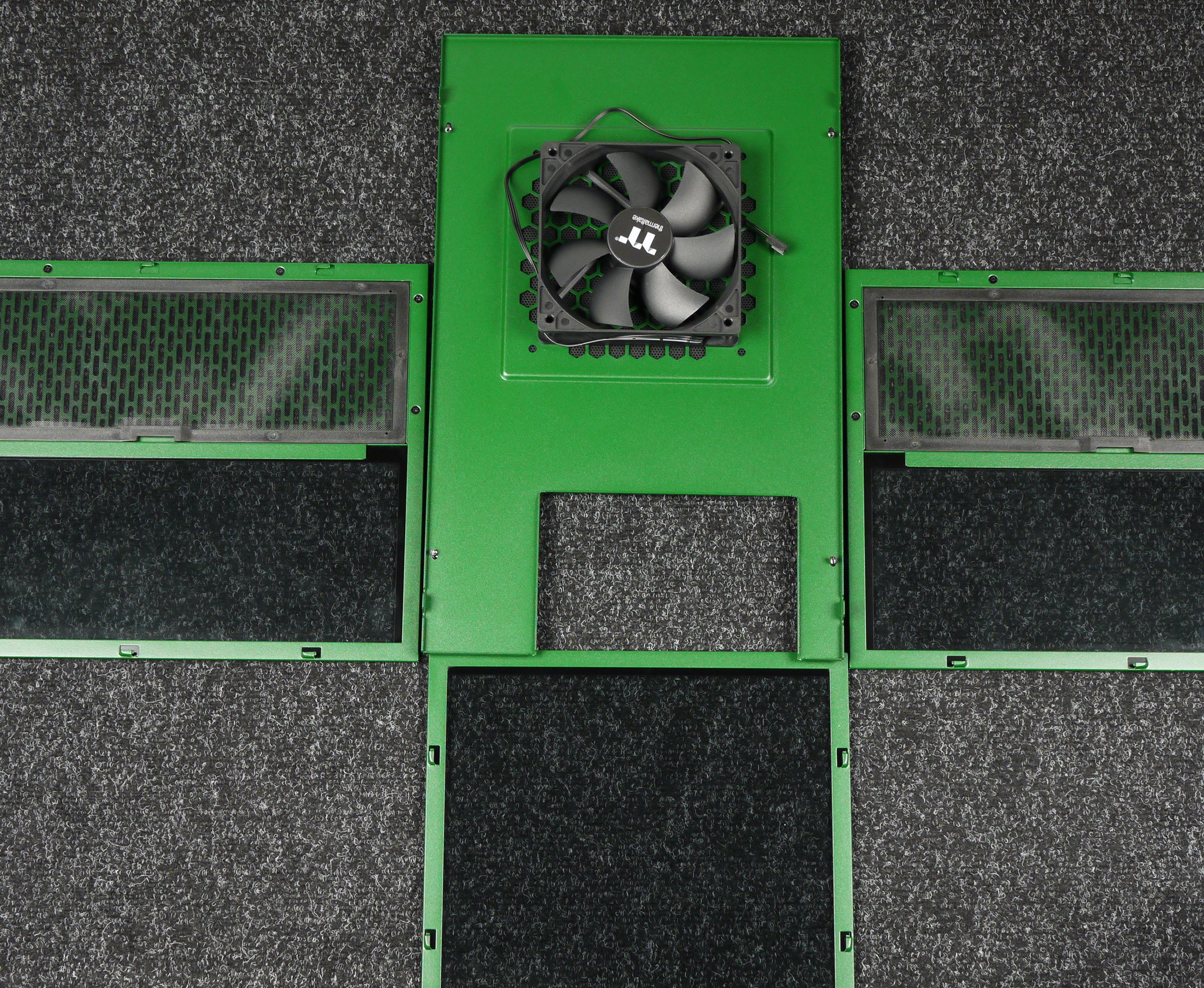

На боковых и передней стенках шасси установлены по две панели: сверху и снизу. Нижняя панель представляет собой штампованную деталь из стали с решеткой посередине, под которой располагается пылевой фильтр.

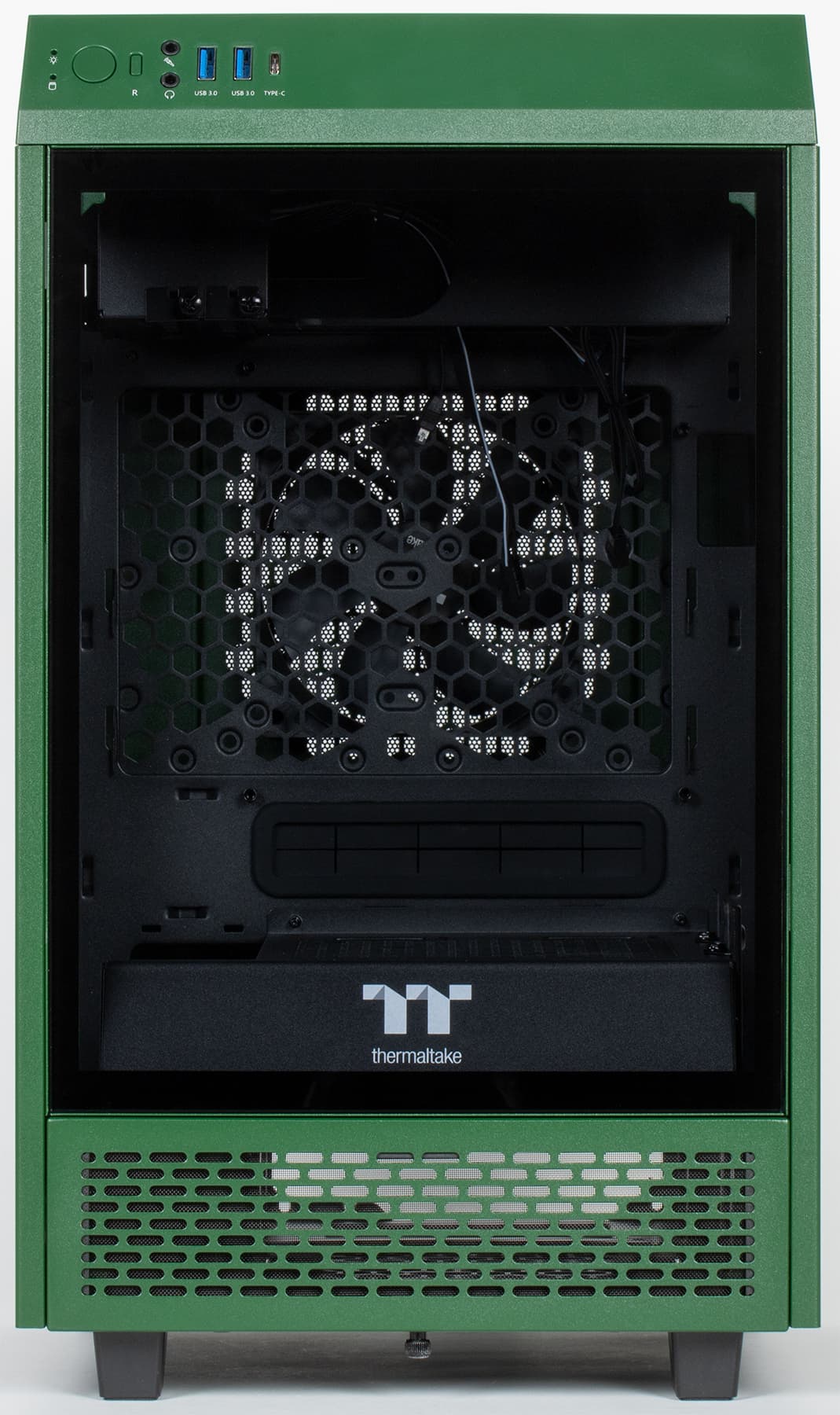

Верхняя панель спереди представляет собой стекло толщиной 4 мм в стальной рамке.

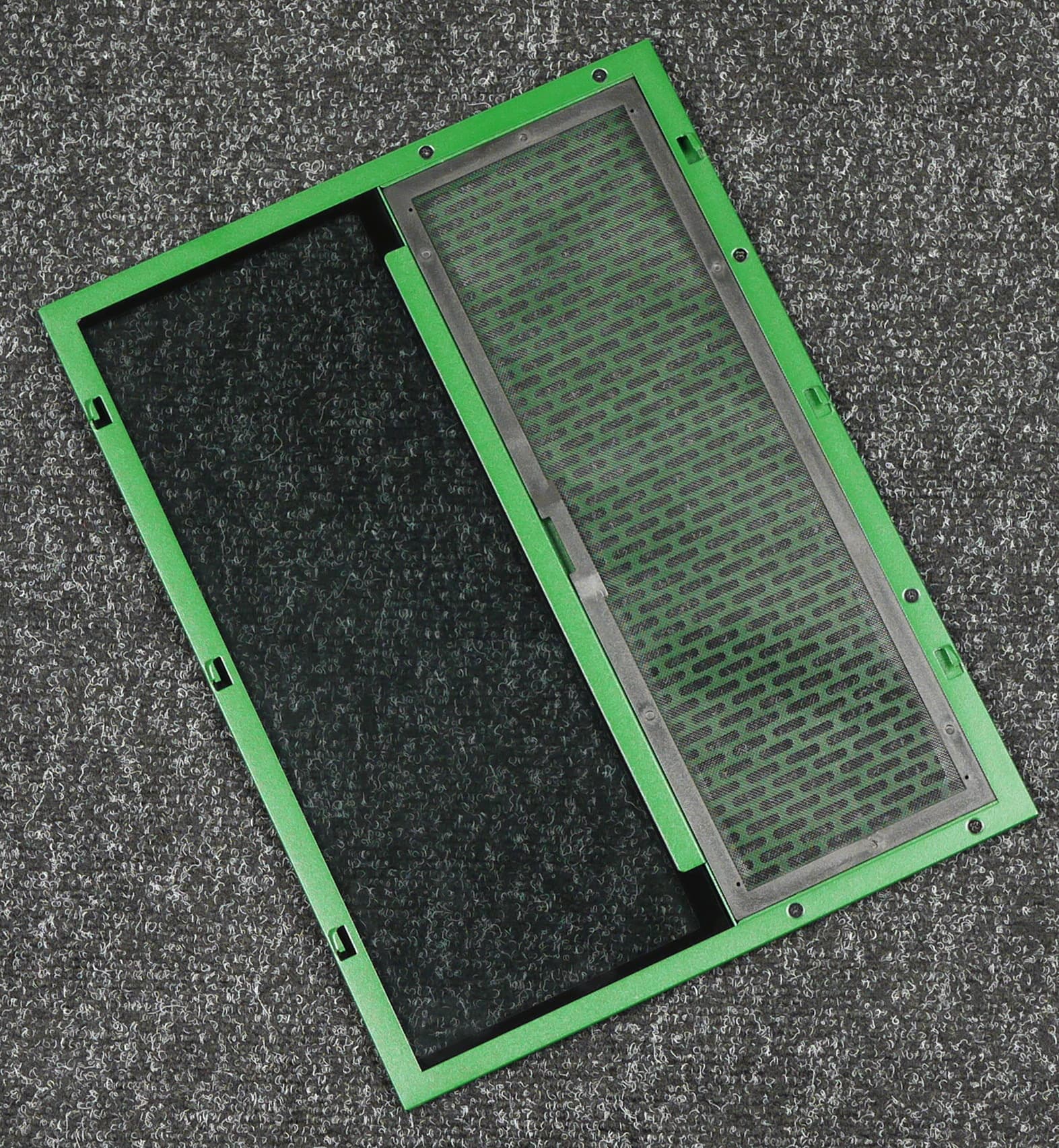

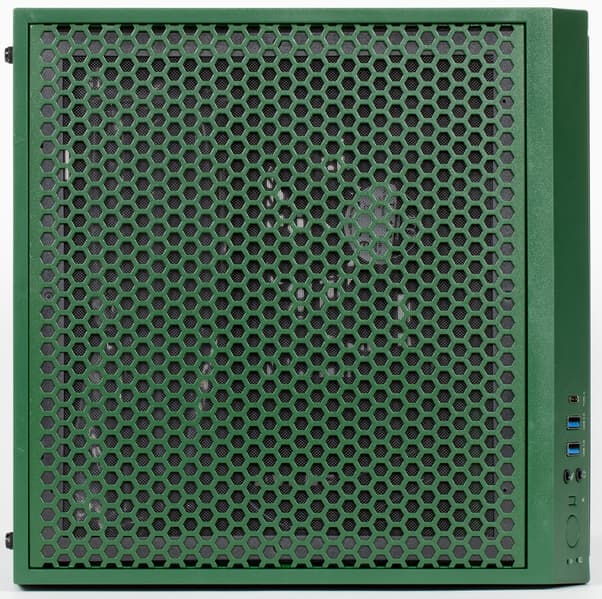

У боковых стенок конструкция похожая, но отличается тем, что стекло занимает не всю площадь панели, а лишь около половины. На остальной площади располагается вентиляционная решетка, под которой располагается пылевой фильтр.
Верхняя стенка у корпуса полностью пластиковая, но с учетом толщины и не очень больших размеров этой детали ее жесткость находится на достаточно высоком уровне.

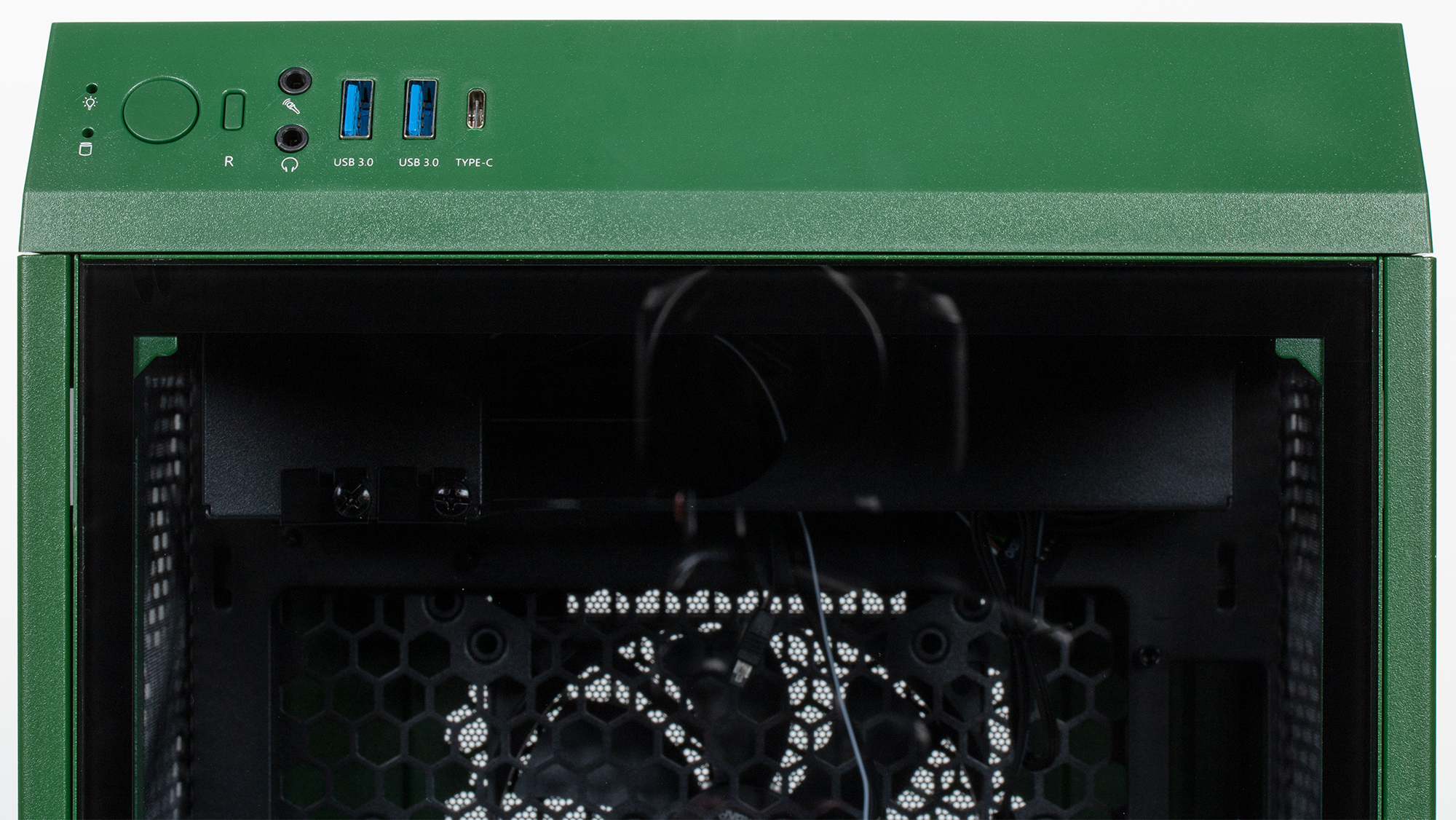

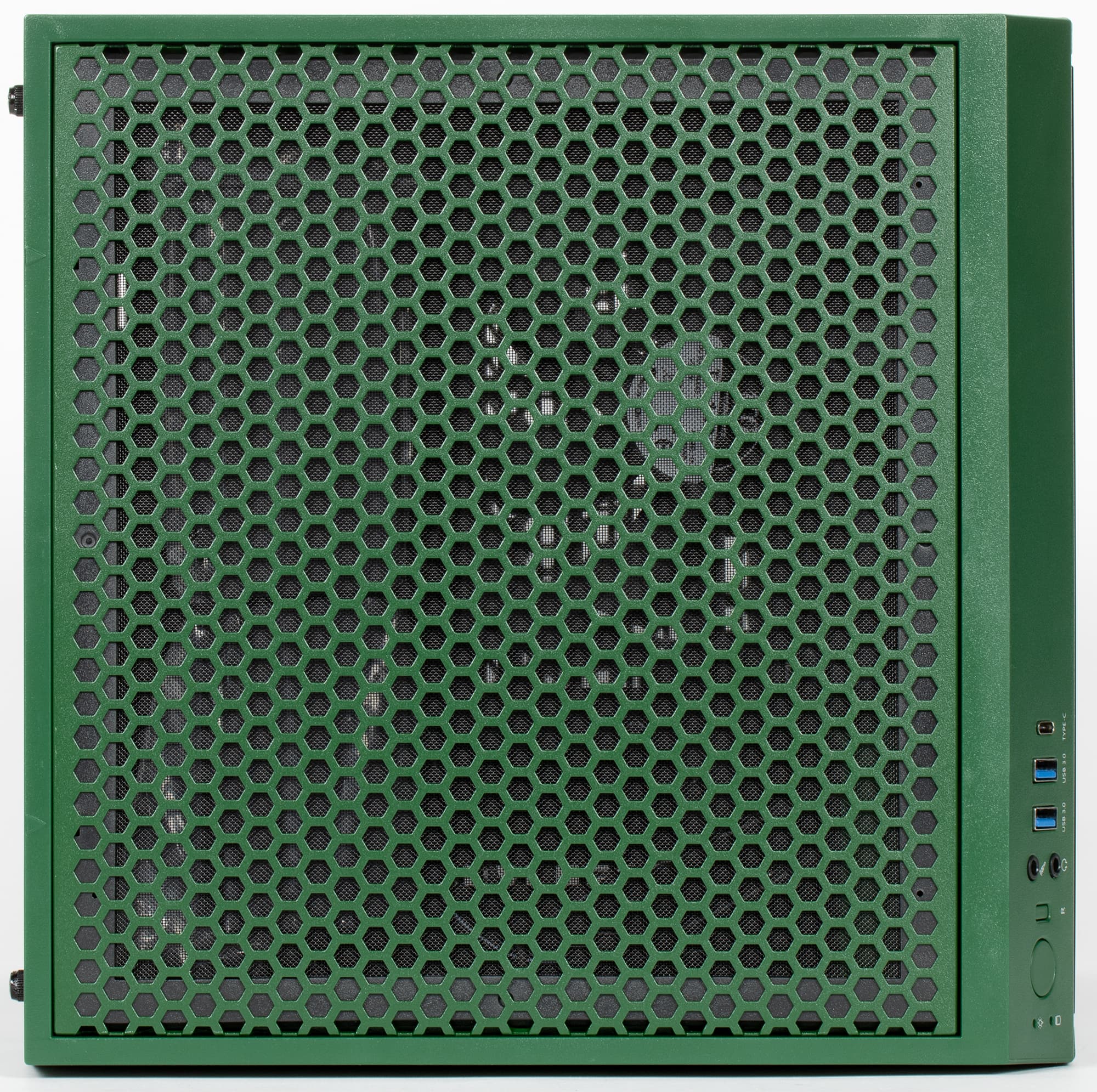

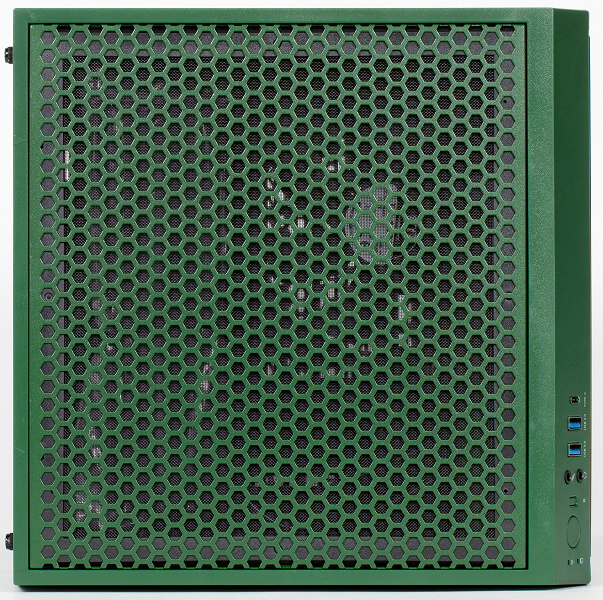

Передняя панель переходит в верхнюю через скошенную площадку (конструкционно это верхняя панель), на которой размещены кнопки и интерфейсные разъемы: два порта USB 3.0, один порт USB 3 Gen 2 (USB 3.1) Type-C, отдельные разъемы для подключения микрофона и наушников. Таким образом, корпус позволяет подключать проводные гарнитуры как с цифровым, так и с аналоговым интерфейсом со стороны передней панели. Но разъемов USB все-таки хотелось бы видеть чуть больше, двух разъемов (типа A) не всегда достаточно для оперативного подключения периферийного оборудования.
Отрадно, что кнопки включения и перезагрузки отличаются размерами, а также внешним видом, но все-таки расположены они рядом другом с другом, что иногда может оказаться неудобным. Индикатор включения имеет голубой цвет, а индикатор активности накопителей — красный.
Масса корпуса составляет 6,07 кг, что, с учетом его сравнительно небольших габаритов, является вполне приличным показателем — корпус «не из фольги».
Устанавливается корпус на ножки с накладками из резины средней жесткости, которые обеспечивают ему хорошую устойчивость и позволяют гасить небольшие вибрации, исходящие от вентиляторов и жестких дисков, даже при условии установки на твердой поверхности.
Накопители

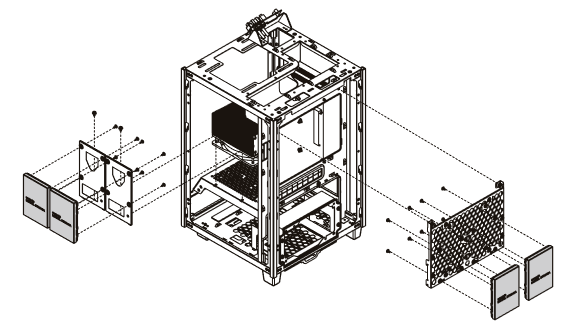

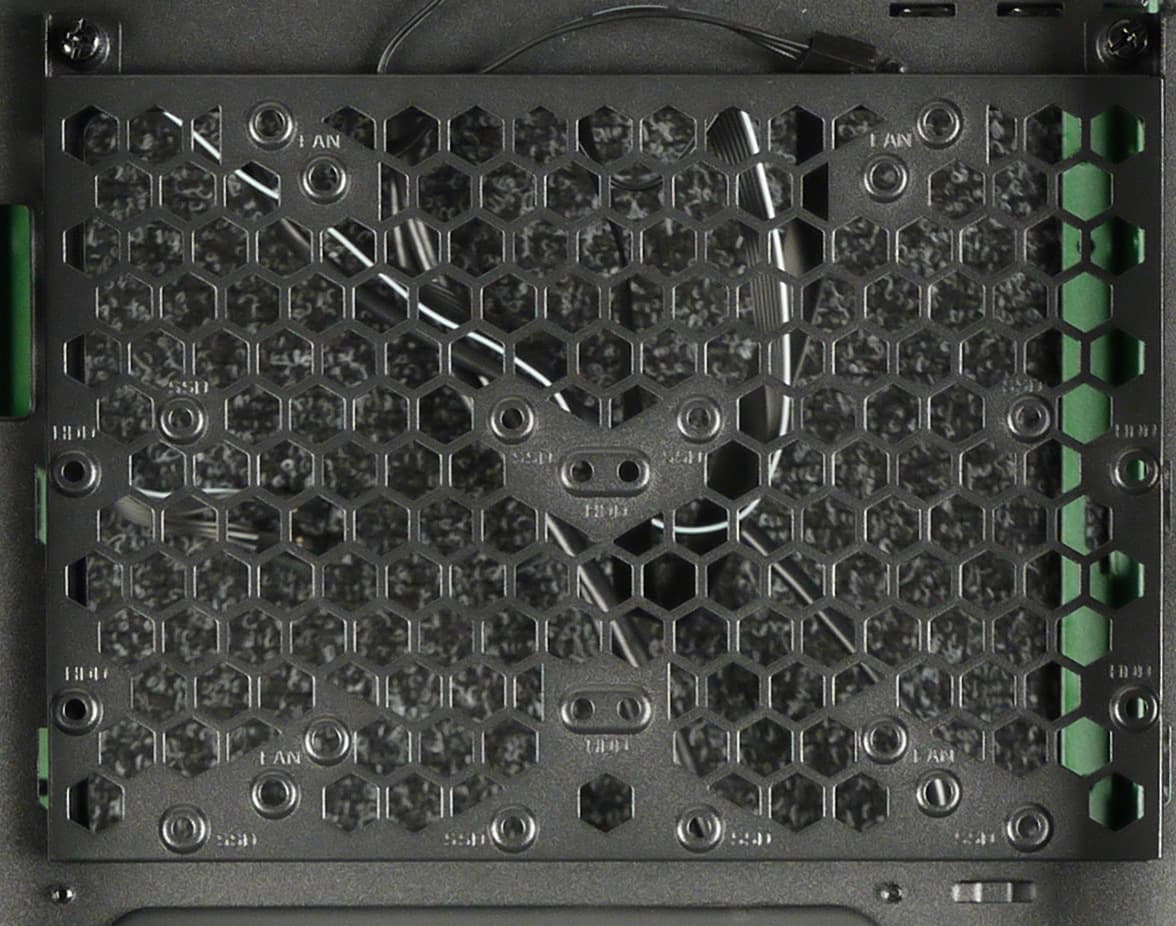

В корпусе предусмотрены две зоны для установки накопителей. Два накопителя типоразмера 2,5 или 3,5 дюйма можно установить на монтажную пластину, расположенную за основанием системной платы со стороны задней стенки.
При установке накопителей типоразмера 3,5 дюйма необходимо демонтировать комплектный вентилятор с задней стенки.
Еще одна зона для установки накопителей расположена под правой стенкой на кожухе блока питания. В этом месте предусмотрена установка двух накопителей при помощи съемных монтажных пластин, которые фиксируются при помощи гребней и ответных пазов, а также одного винта под крестовую отвертку, вкручиваемого в верхнюю часть кожуха БП.
В обоих случаях накопители устанавливаются при помощи стандартного крепления — винтов под крестовую отвертку.
Таким образом, в корпусе можно установить до четырех накопителей: 4×2,5″ или 2×3,5″ и 2×2,5″. Этого вполне достаточно для типичного домашнего или офисно-рабочего компьютера, а серьезную рабочую станцию вряд ли станут собирать в таком корпусе.
При этом в случае установки накопителей 2,5″ на заднее посадочное место штатный вентилятор будет обеспечивать некоторый их обдув.
Сборка системного блока
Подавляющее большинство компактных корпусов при сборке требуют большего количества манипуляций и затраченного времени по сравнению со сборкой в полноразмерных моделях. Сборка в данном случае начинается с почти полной разборки корпуса для дальнейшей установки компонентов системного блока и последующей сборки корпуса в обратной последовательности.

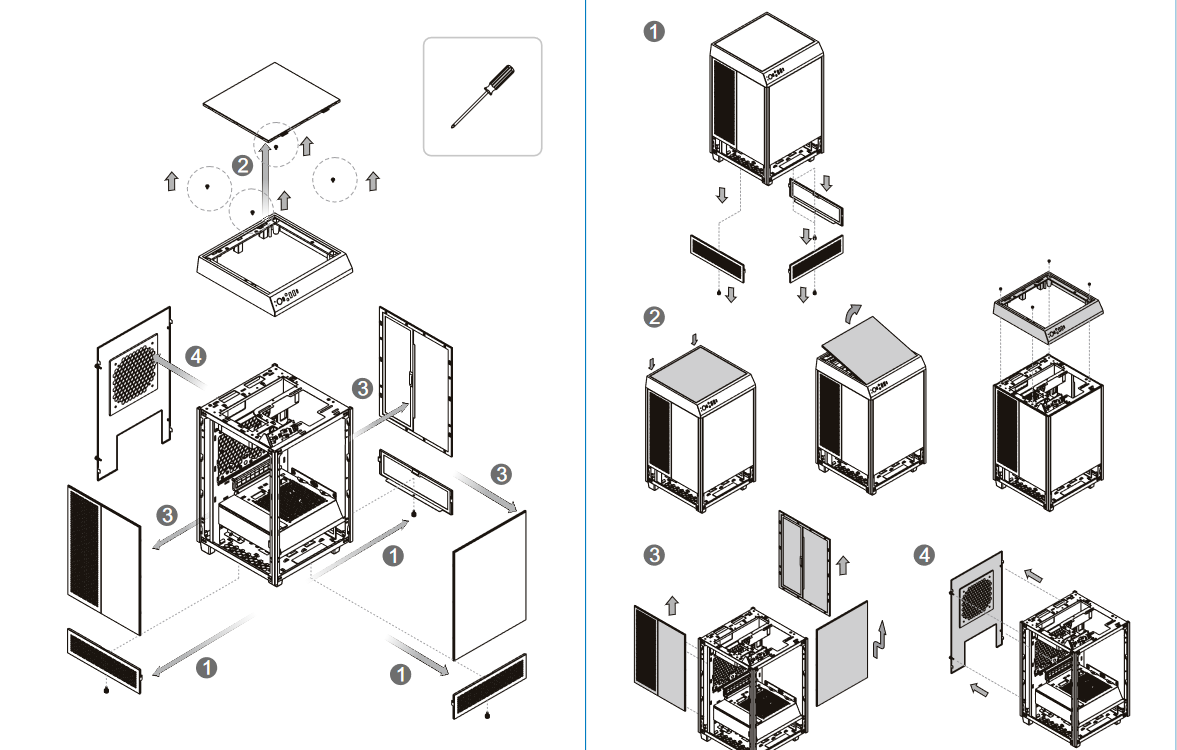

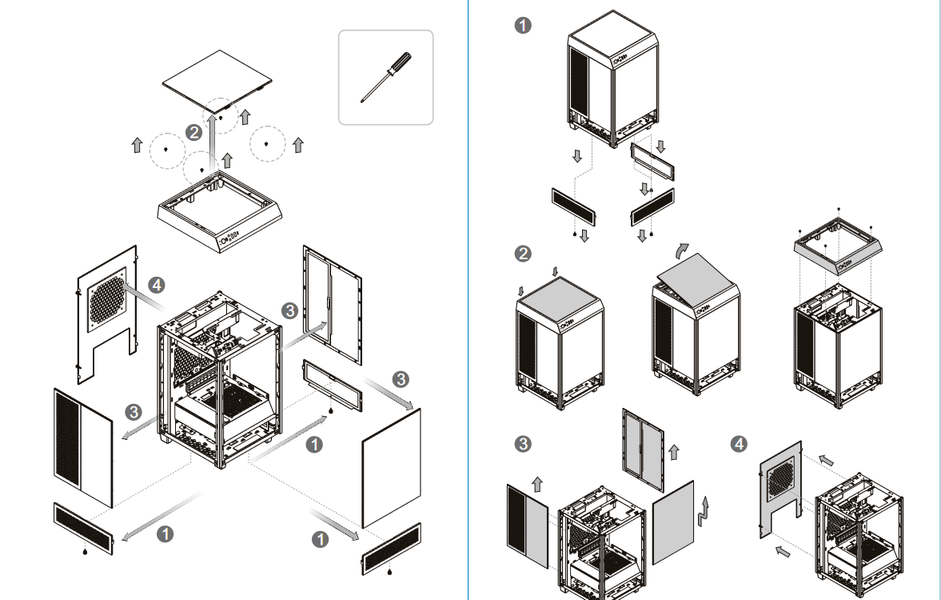

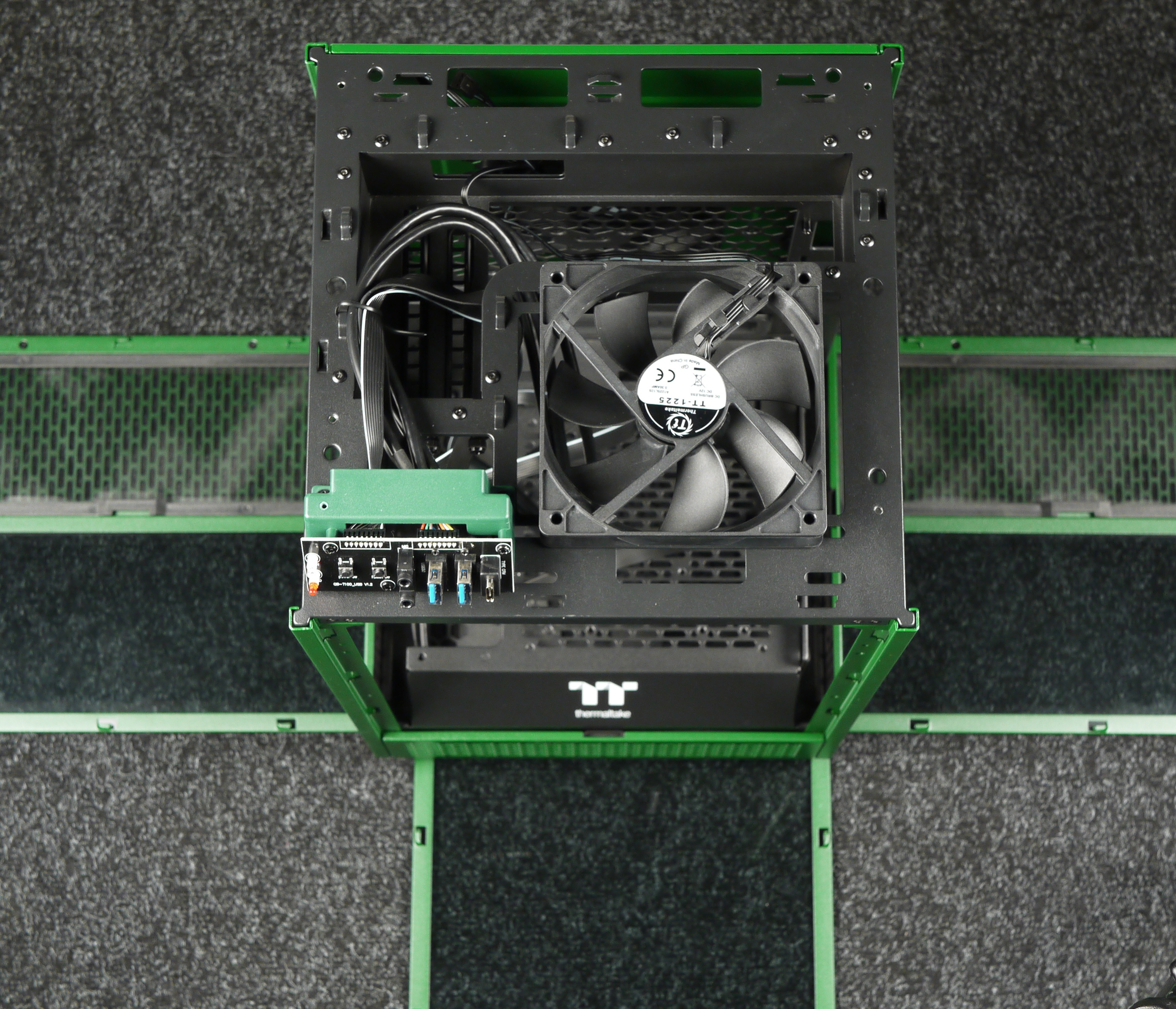

Начать можно со снятия верхнего фильтра. Для этого потребуется однократно нажать на его край со стороны защелок, а после того, как они разблокируются, приподнять край фильтра и вытащить его целиком из пазов.
Под фильтром вы видим верхнюю панель из пластика, в которой есть четыре глубоких отверстия, в них расположены винты под крестовую отвертку. Еще один винт располагается там же, но уже в небольшом углубления. После выкручивания пяти винтов верхнюю панель можно снять.
После этого появляется возможность снять верхние сегменты передней и боковых панелей. Система крепления используется пазо-гребенная, но не в стандартном исполнении, когда стенку нужно сдвигать в сторону, а в модифицированном: стенку нужно сдвигать вверх, что заметно удобнее. Также благоприятно сказываются на удобстве малые линейные размеры стенок и их достаточно высокая жесткость на скручивание. В итоге ставить и снимать стенки достаточно удобно, хотя вариант и не идеальный.
Нижние сегменты снимаются независимо от верхних, для этого необходимо открутить один винт со стороны дна корпуса, после чего стенка опустится и ее можно будет легко снять. А вот установить эти стенки назад уже сложнее, и удобнее это делать, когда корпус лежит на задней панели — в этом случае штатные винты выступают в роли миниатюрных ножек, приподнимая корпус над поверхностью стола.

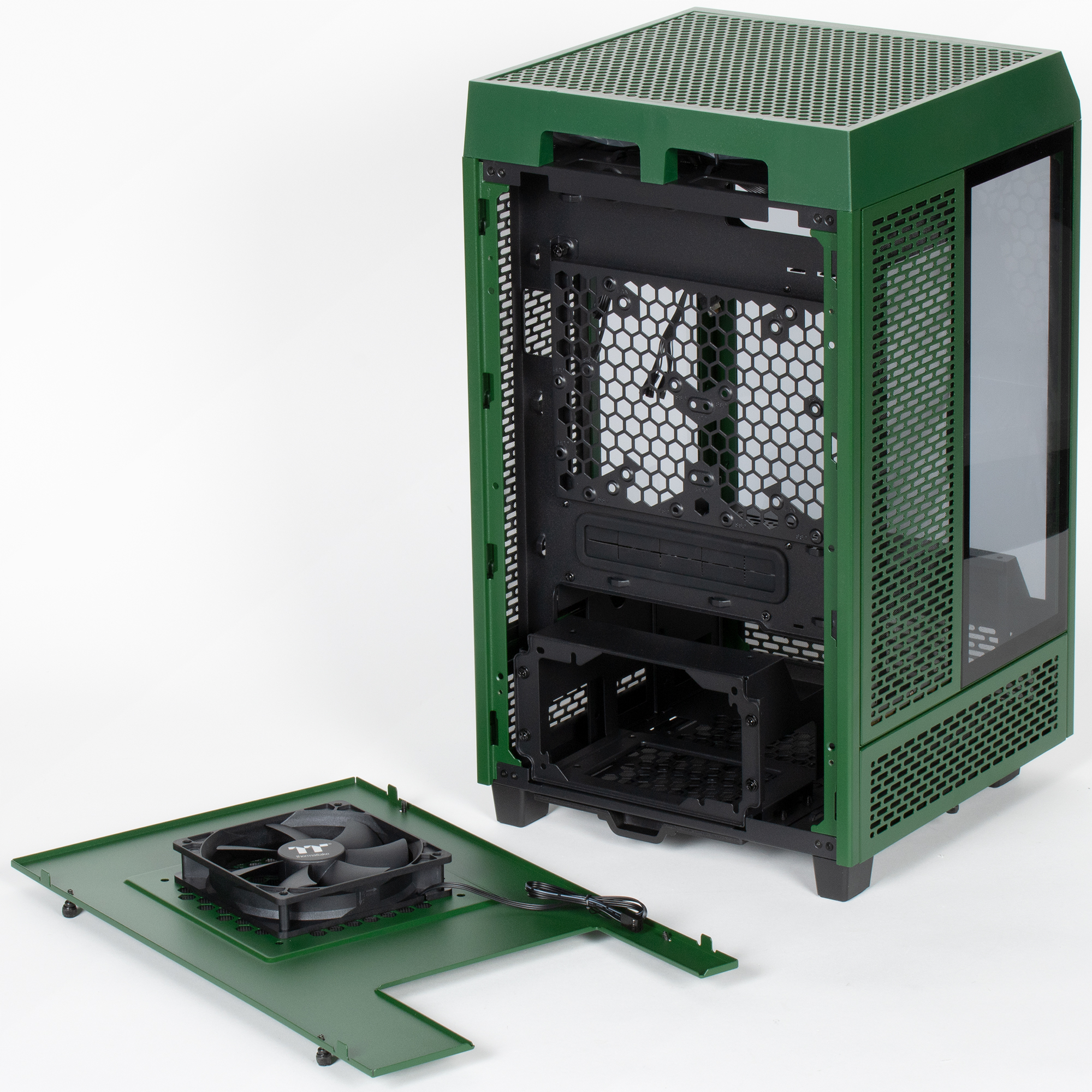

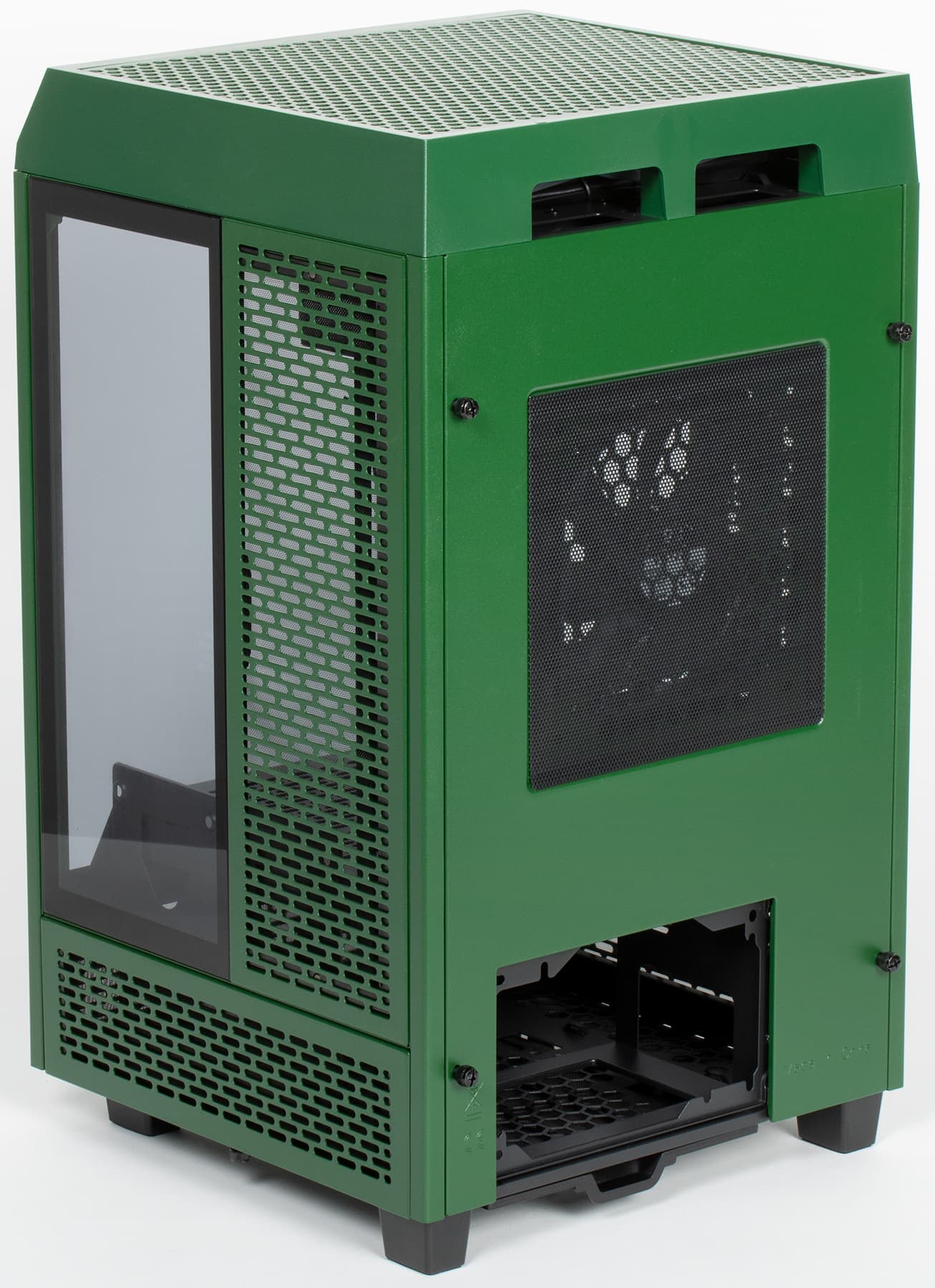

Задняя стенка имеет другой способ фиксации: используются четыре винта с накатной головкой. Эту стенку можно снять независимо от верхней. Снизу у нее предусмотрен вырез для блока питания.

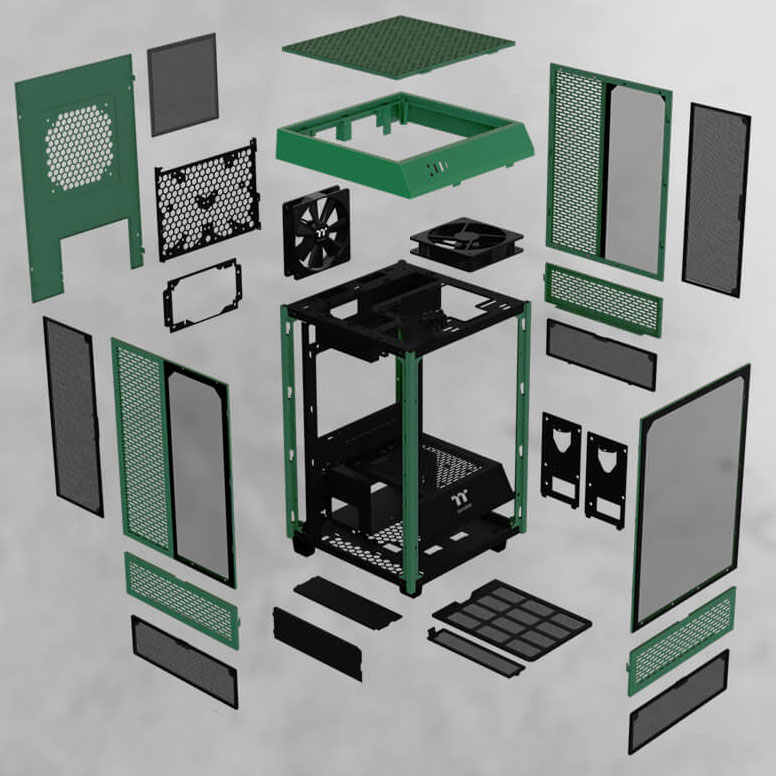

После демонтажа внешних панелей у нас на руках остается восемь деталей и 12 винтов.
Дальше нужно демонтировать монтажную рамку блока питания и его кожух. Демонтаж кожуха не является обязательной процедурой, но ее выполнение упростит процесс укладки проводов в корпусе. Но если проводов не очень много, а основные шнуры заранее подготовлены к прокладке, то кожух можно и не снимать.
В противном случае потребуется открутить еще четыре винта под крестовую отвертку: два винта на стойках шасси со стороны передней стенки и еще два винта с обратной стороны основания для системной платы. Если кожух снимать все-таки планируется, то монтажную рамку БП можно не откручивать, так как доступ к ней появляется изнутри корпуса, и этого вполне достаточно для установки блока питания.

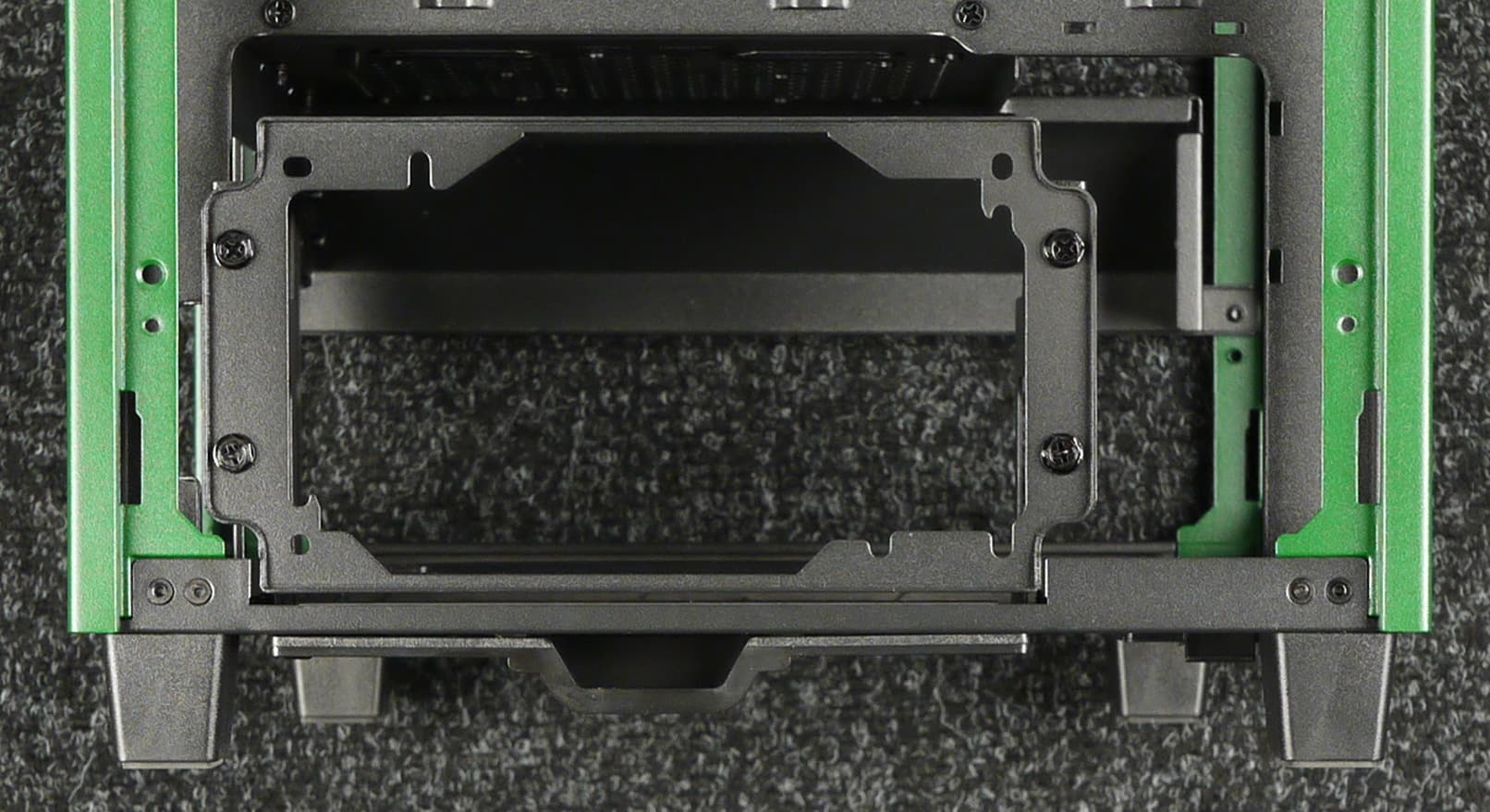

Монтажная рамка для блока питания фиксируется вполне стандартно — на четырех винтах под крестовую отвертку.

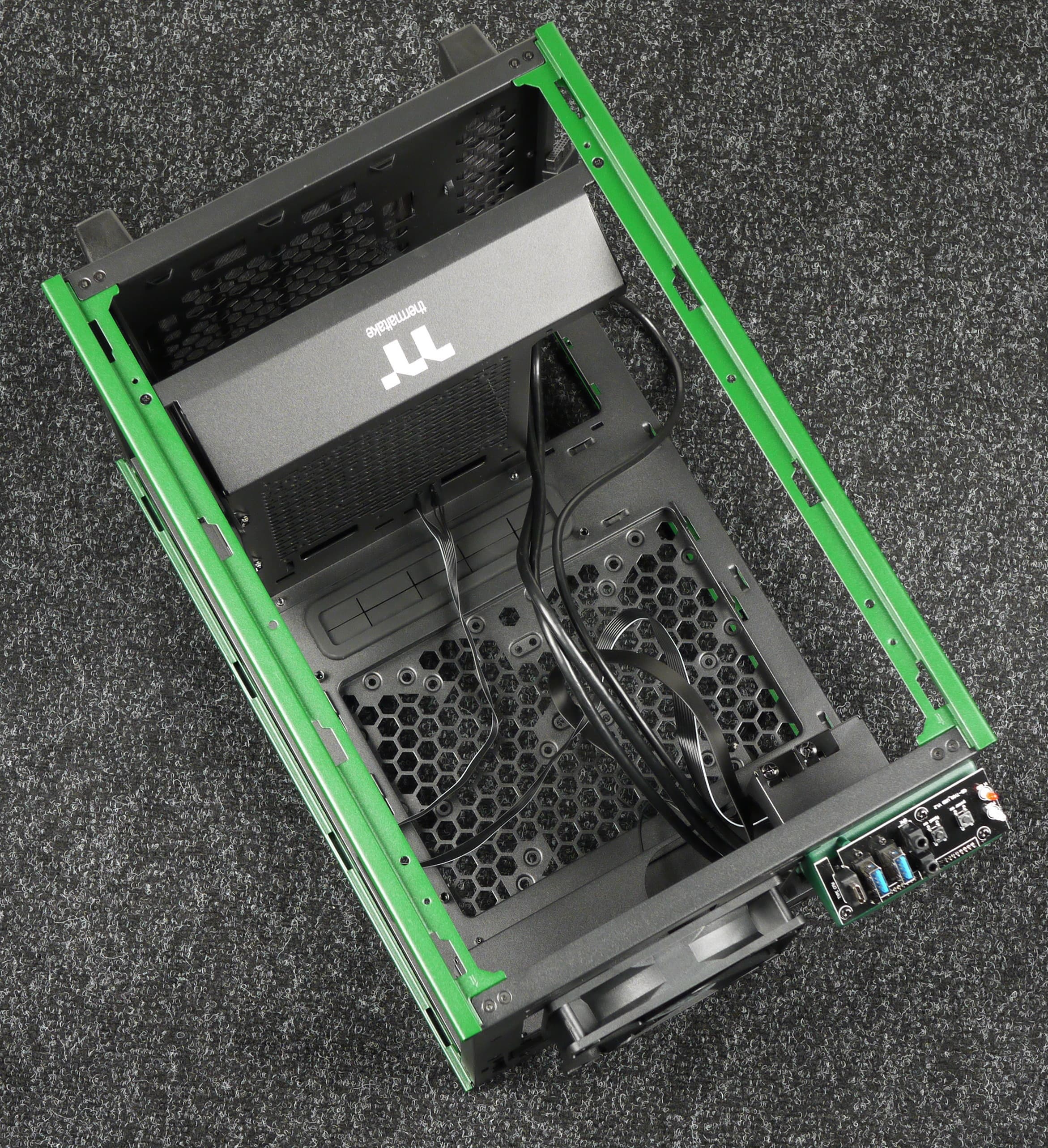

Особенность прокладки проводов от блока питания заключается в том, что шнуры с основным разъемом питания и разъемом питания процессора нужно поворачивать на 180 градусов относительно их выхода из корпуса БП, что увеличивает требуемую длину проводов. Для их прокладки предусмотрено место между кожухом и блоком питания, над последним. Ме́ста вполне достаточно, чтобы протянуть там шнуры вместе с разъемами без демонтажа кожуха.
Шнур разъема питания процессора лучше проложить за основанием для системной платы, если ответный разъем на плате находится в верхней ее части. Длины шнура порядка 60 см для этого будет вполне достаточно, блок питания с длиной данного шнура менее 55 см для подобного варианта установки использовать не стоит.

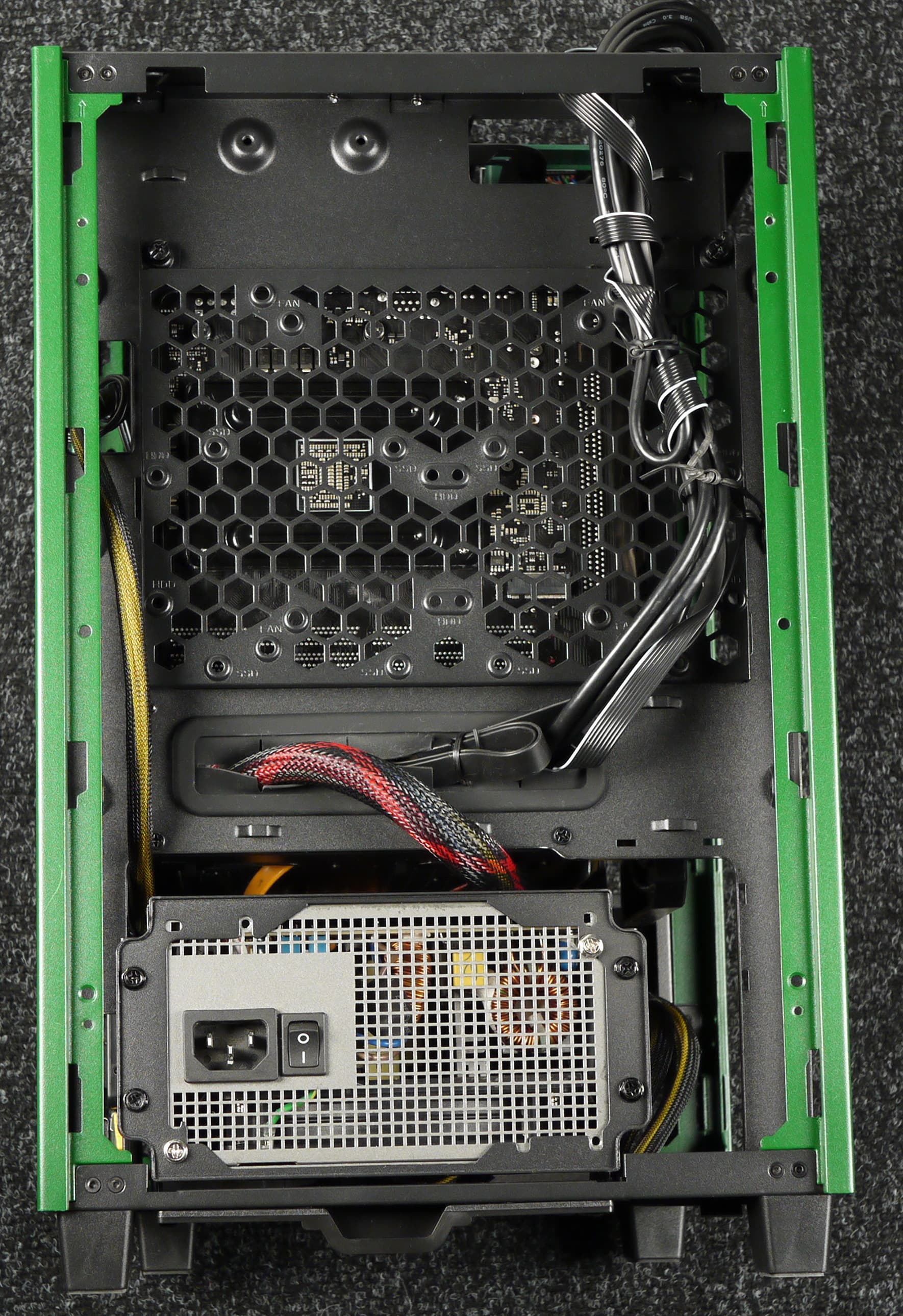

Шнур основного разъема питания также вначале выводится за основание для системной платы, а потом сразу протягивается через монтажное отверстие с лепестковой мембраной под системной платой. В данном случае блок питания желательно выбирать со всеми ленточными проводами, а еще лучше — чтобы часть проводов можно было снять, оставив только необходимые для конкретной системы.

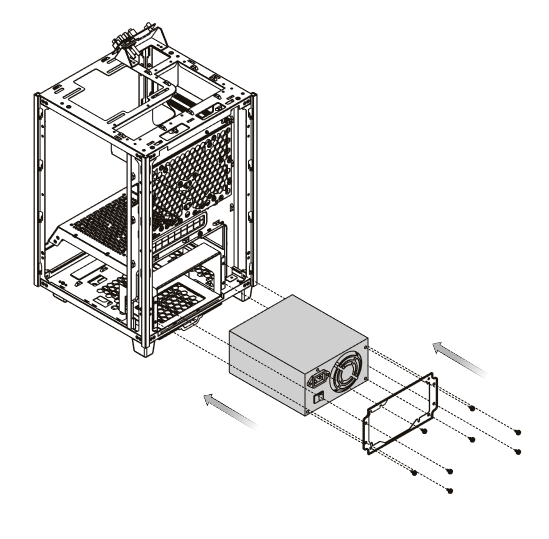

БП формата ATX фиксируется при помощи четырех винтов на монтажной рамке, после чего он заводится в корпус со стороны задней панели. Корпус предусматривает установку блоков питания с длиной корпуса до 180 мм (по заявлению производителя). Мы рекомендуем использовать БП с корпусом длиной не более 140 мм, так как в этом случае останется больше места для укладки неиспользуемых проводов.
Перед установкой системной платы желательно заранее распределить и проложить все шнуры, идущие к системной плате от корпуса и блока питания. Расстояние между задней стенкой и монтажной пластиной для накопителей составляет около 35 мм, что позволяет без особых сложностей проложить там еще и провода по бокам.
Далее можно перейти к установке системной платы формата Mini-ITX. Все стойки для монтажа системной платы заранее проставлены производителем.

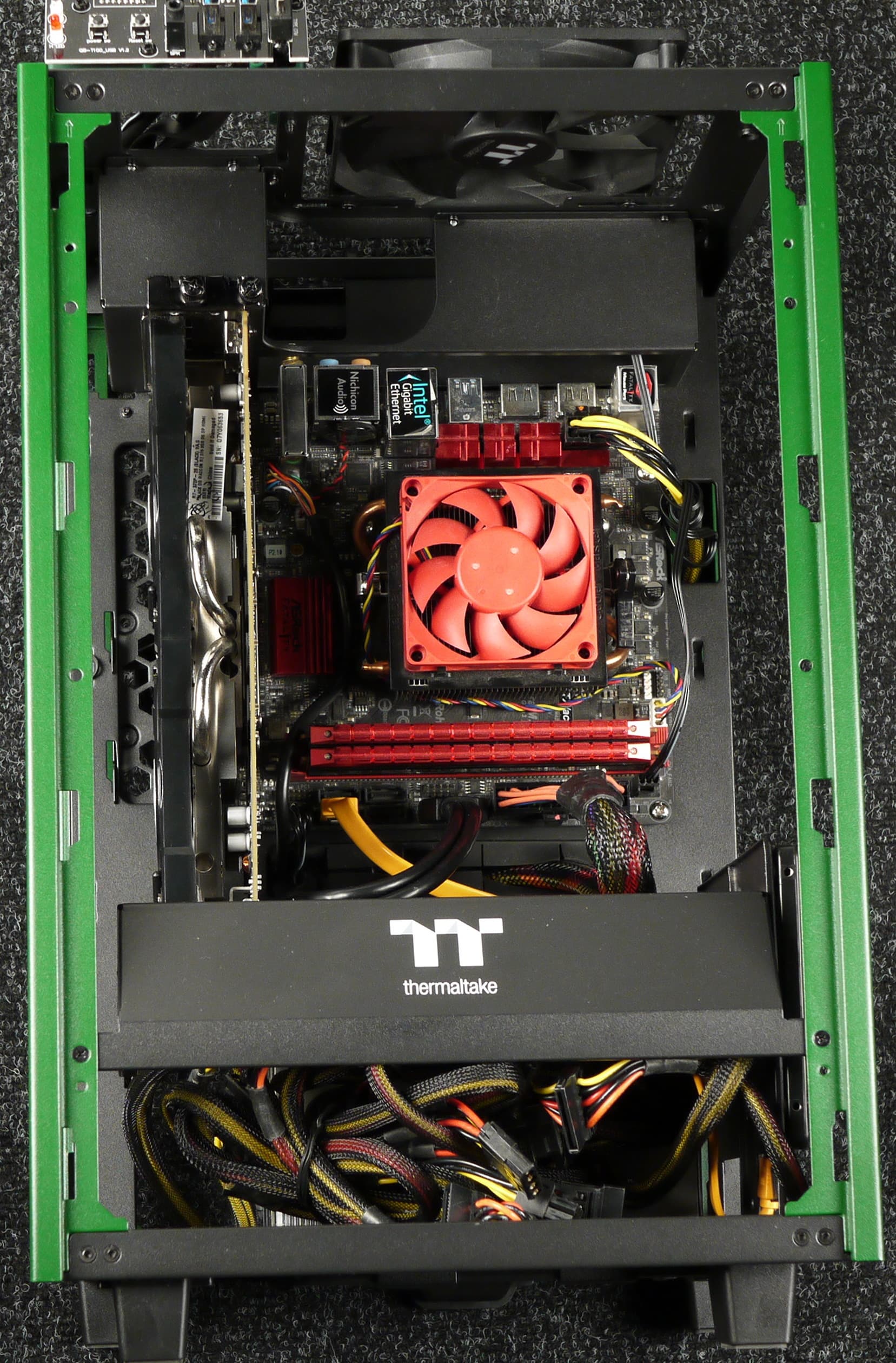

Особых проблем с установкой платы нет. Органы управления и разъемы внешней панели корпуса подключаются к ней вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами. Хотя подключение индикаторов и органов управления можно было бы сделать и монолитным разъемом, это упростило бы процесс сборки.
В корпус можно установить процессорный кулер высотой до 190 мм (согласно данным производителя). Расстояние от основания для системной платы до противоположной стенки составляет около 215 мм. Так что вполне войдет и башенный кулер средних размеров, главное, чтобы он не был слишком широким и не упирался в видеокарту, если ее наличие предусматривается.

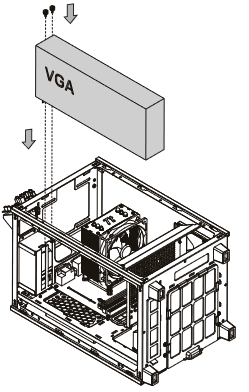

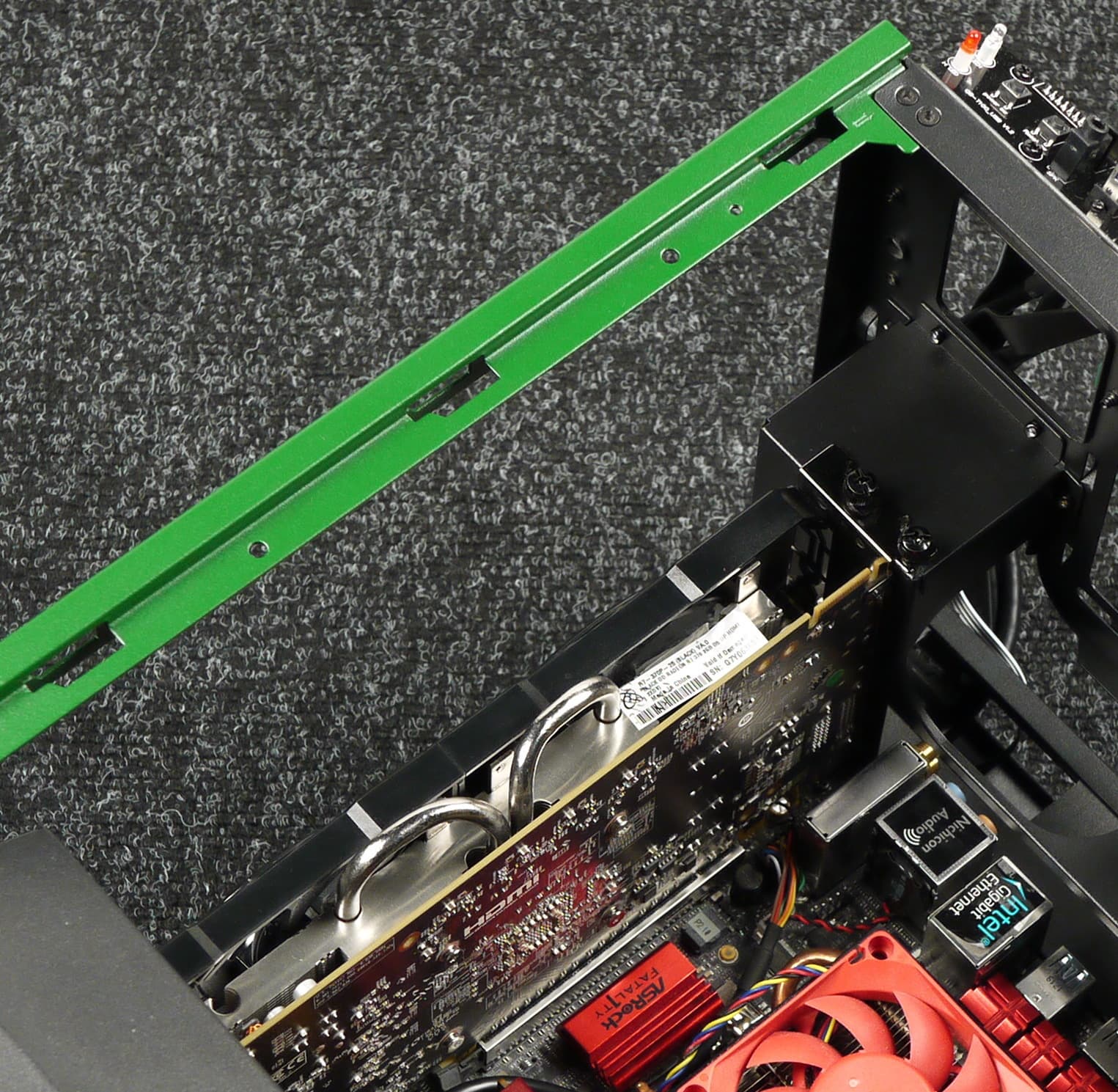

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину до 330 мм, по заявлению производителя. Более реалистичная длина видеокарты — около 300 мм.
Практическое расстояние между задней стенкой шасси с креплением видеокарты и противоположной стенкой составляет около 335 мм.
Толщина видеокарты не регламентирована, практическое расстояние между платой и шасси корпуса составляет около 65 мм, так что сюда можно установить видеокарты с нестандартной толщиной менее трех слотов, то есть менее 66 мм.
Для подключения накопителей на кожухе лучше использовать Г-образные разъемы, причем подключать их к накопителю удобнее после прикручивания к монтажной пластине, но до установки пластины в корпус.

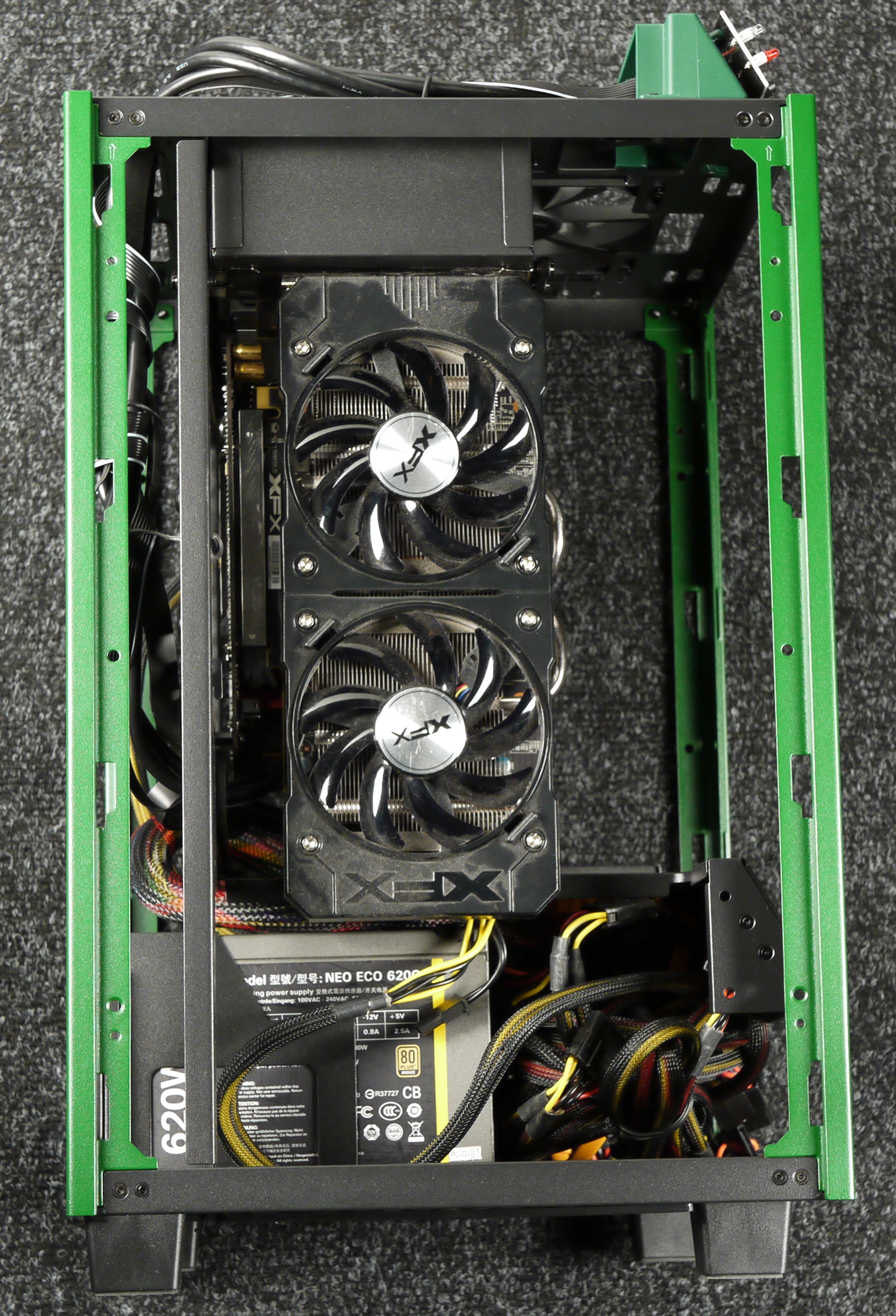

В целом система в данном корпусе собирается без особых акробатических этюдов, но требует определенного количество времени и усилий, что, впрочем, для решений с платами Mini-ITX не ново.
Акустическая эргономика

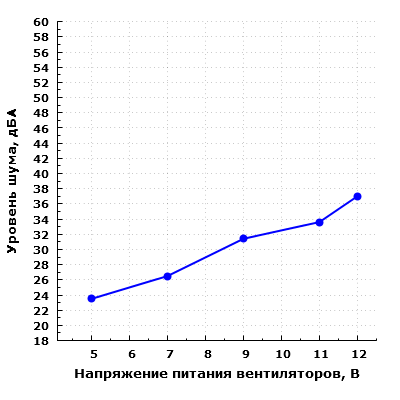

Уровень шума системы охлаждения изменяется от 23,5 до 37 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на низком уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (26,5 дБА) до среднетипичного (33,7 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.
Подобную акустическую эргономику можно назвать очень хорошей. При снижении питающего напряжения от корпуса можно добиться очень низкого шума, а в режиме максимальной производительности вентиляторов шум хоть и становится заметным, но не превышает границы комфорта при работе за компьютером.
Итоги
Thermaltake Tower 100 оставил хорошее впечатление благодаря достойному качеству изготовления и вполне адекватному сборочному процессу. Да, удобство сборки не максимальное, но избежать этих ограничений в случае компактного корпуса довольно сложно, особенно если он рассчитан на использование стандартных по размеру компонентов. Отдельно стоит отметить качественно реализованную, насколько это возможно в данном случае, систему защиты от пыли.
По результатам знакомства с корпусом мы присуждаем ему редакционную награду Original Design, так как в данном устройстве применены интересные технические решения, хотя похожие подходы к проектированию уже встречались и у других производителей.
В заключение предлагаем посмотреть наш видеообзор корпуса Thermaltake Tower 100:
Наш видеообзор корпуса Thermaltake Tower 100 можно также посмотреть на iXBT.video
