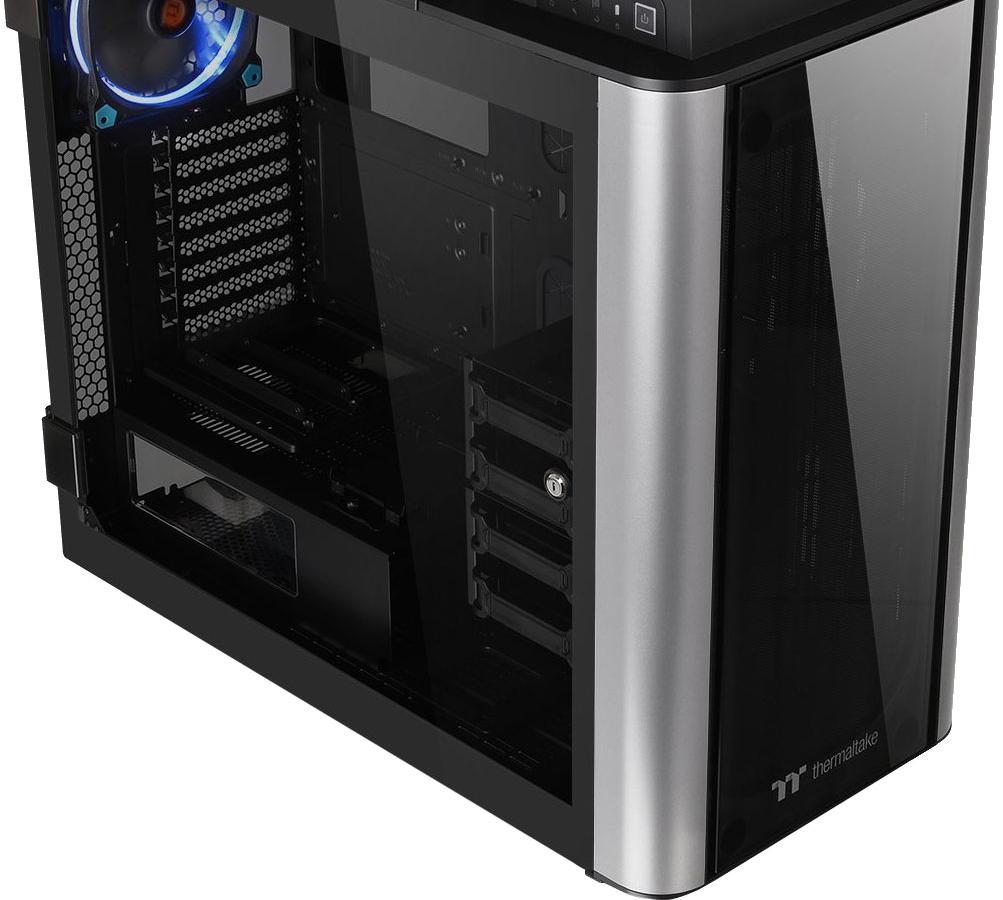

Корпус Thermaltake Level 20 GT является представителем серии Level 20, приуроченной к двадцатилетнему юбилею, который компания Thermaltake отмечает в 2019 году.

Существует два варианта данного корпуса: Thermaltake Level 20 GT RGB с комплектом RGB-вентиляторов и контроллером и стандартный Thermaltake Level 20 GT, у которого в комплекте всего один вентилятор типоразмера 140 мм с синей кольцевой подсветкой. В данном материале мы рассмотрим как раз последний вариант — более доступный.

Поставляется корпус в коробке с глянцевой многоцветной полиграфией с ручками для переноски и предупреждающей надписью о весе брутто в 22 кг.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на четыре диска. Отсек разборный и съемный: можно демонтировать его целиком или одну из его половин.

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Плату можно установить полноразмерную, то есть шириной 13 дюймов (330 мм). Производитель относит данную модель к типоразмеру Full Tower, что вполне логично с учетом его высоты около 58 см. Корпус хоть и не огромный, но весьма крупный и объемный, а самое главное — весьма увесистый. Масса пустого корпуса составляет около 18,6 кг, а в упаковке, как мы уже сказали, около 22 кг.

В корпусе установлена съемная стальная перегородка, выполняющая привычную роль кожуха блока питания. Она закрывает место установки блока питания со стороны прозрачной левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Именно это и является ее основной функцией — прятать блок питания с проводами, а также выполнять роль подставки для размещения кронштейна, предназначенного для вертикального размещения видеокарт, а также для одного накопителя формата 2,5 дюйма, устанавливаемого в индивидуальный контейнер.

На оборотной стороне основания для системной платы также присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система охлаждения

В корпусе предусмотрена возможность установки двенадцати вентиляторов типоразмера 120 или 140 мм: по три можно установить сверху, спереди и справа, а также можно установить два вентилятора снизу и один сзади. Сверху и спереди вместо трех вентиляторов 120/140 мм можно установить по два вентилятора типоразмера 200 мм.

Вместо вентиляторов можно установить до пяти радиаторов. На нижней стенке имеется посадочное место для установки помпы, что будет актуальным при сборке жидкостной системы охлаждения на дискретных компонентах.

Устанавливать радиатор или вентиляторы с правой стороны не слишком целесообразно, так как сразу за местом установки находится стеклянная стенка без вентиляционных отверстий.

В комплекте Thermaltake Level 20 GT поставляется один вентилятор типоразмера 140 мм с максимальной скоростью вращения 1000 оборотов в минуту. Вентилятор оснащен синей кольцевой неуправляемой подсветкой и обычным трехконтактным разъемом для подключения к системной плате.

Если спереди и сзади вентиляторы устанавливаются вполне привычно, то сверху для элементов системы охлаждения предусмотрена съемная монтажная пластина, которая размещается на стенке шасси и фиксируется винтами. При этом между монтажной пластиной и верхней панелью достаточно много места, которое также можно использовать для прокладки проводов.

Стоит отметить, что места для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать на 3-5 см по вертикали, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

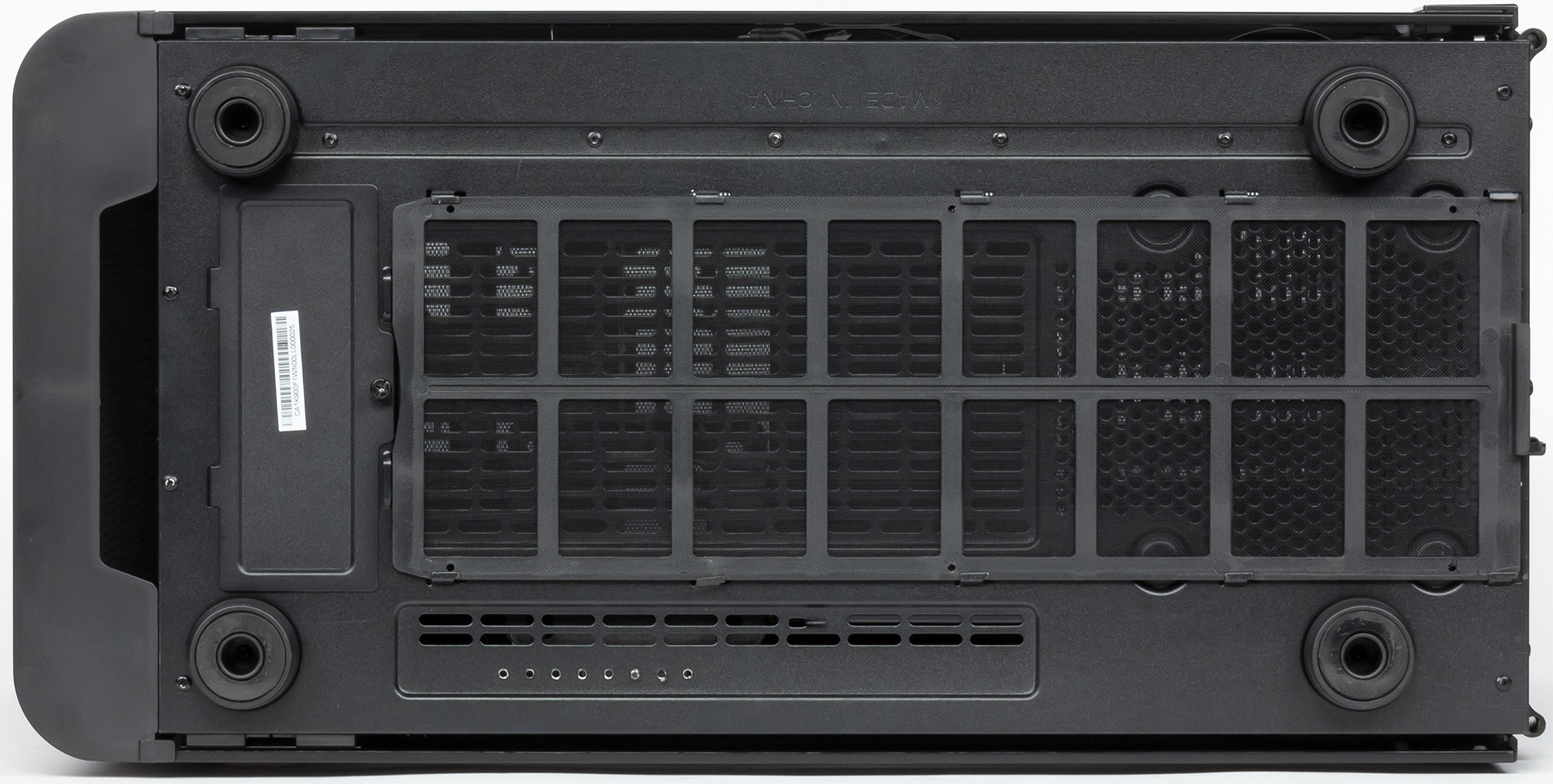

Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий.

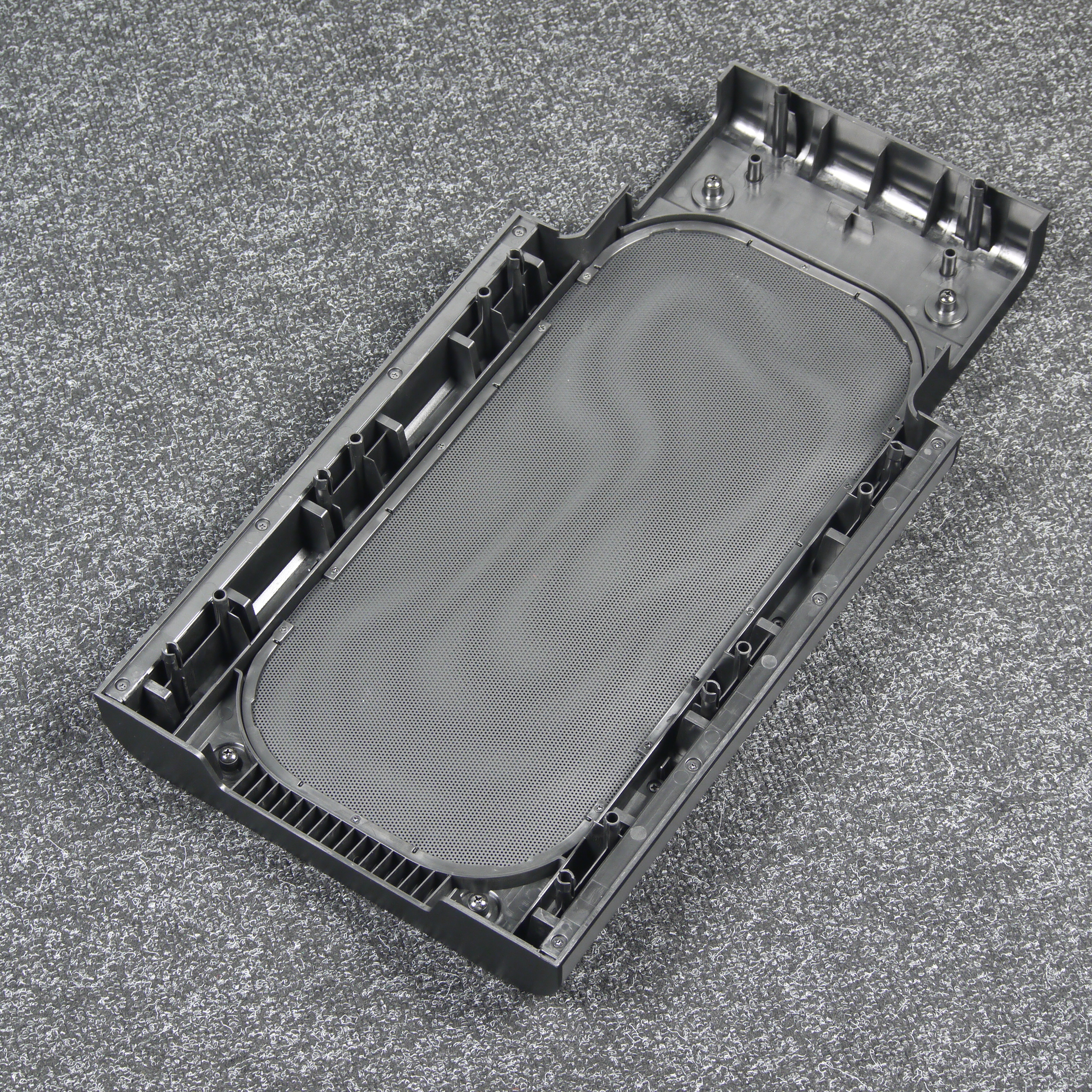

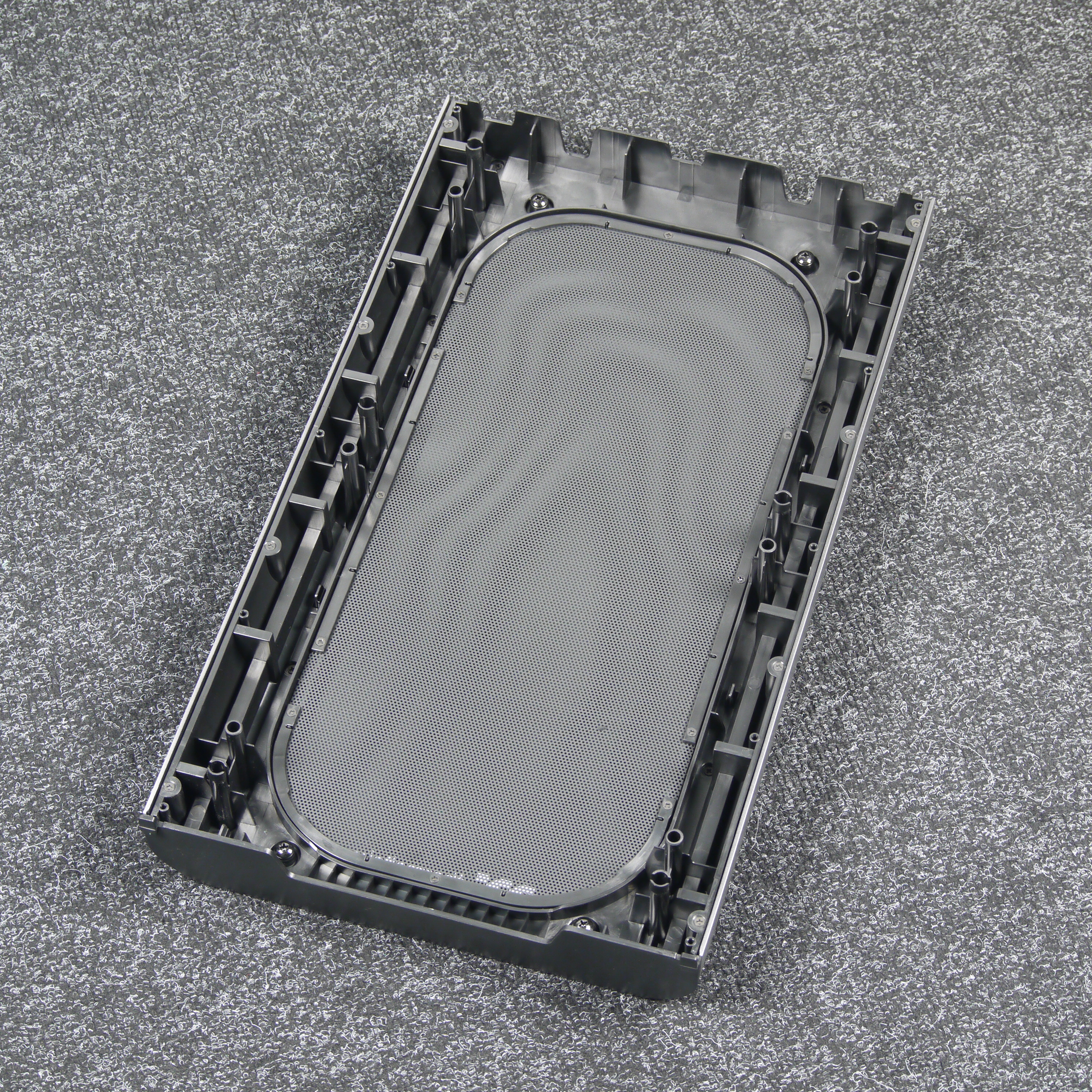

Спереди и сверху фильтры есть, но выполнены они из проштампованного пластикового листа и имеют довольно крупную ячейку. Быстросъемными данные фильтры назвать нельзя, но зато их при необходимости можно помыть вместе с панелью в емкости с водой, так как ни на верхней, ни на передней панели никаких электрических соединений нет.

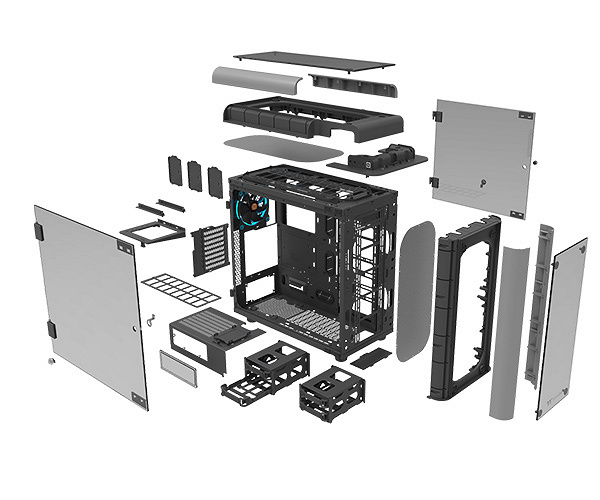

Конструкция

Шасси корпуса выполнено из стали толщиной чуть более 1 мм и имеет достаточно высокую жесткость, что обусловлено использованием тяжелых внешних панелей из закаленного стекла толщиной 5 миллиметров.

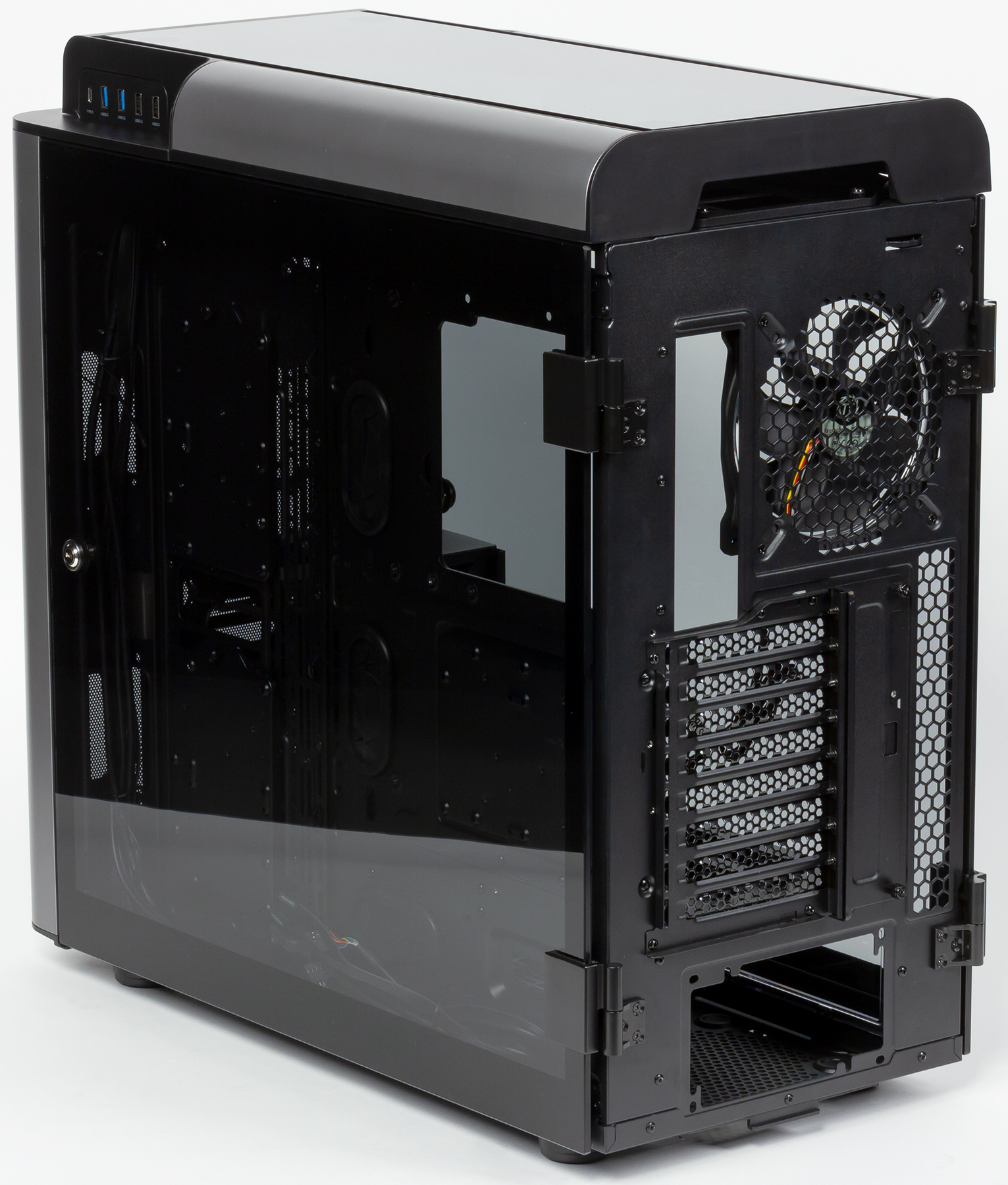

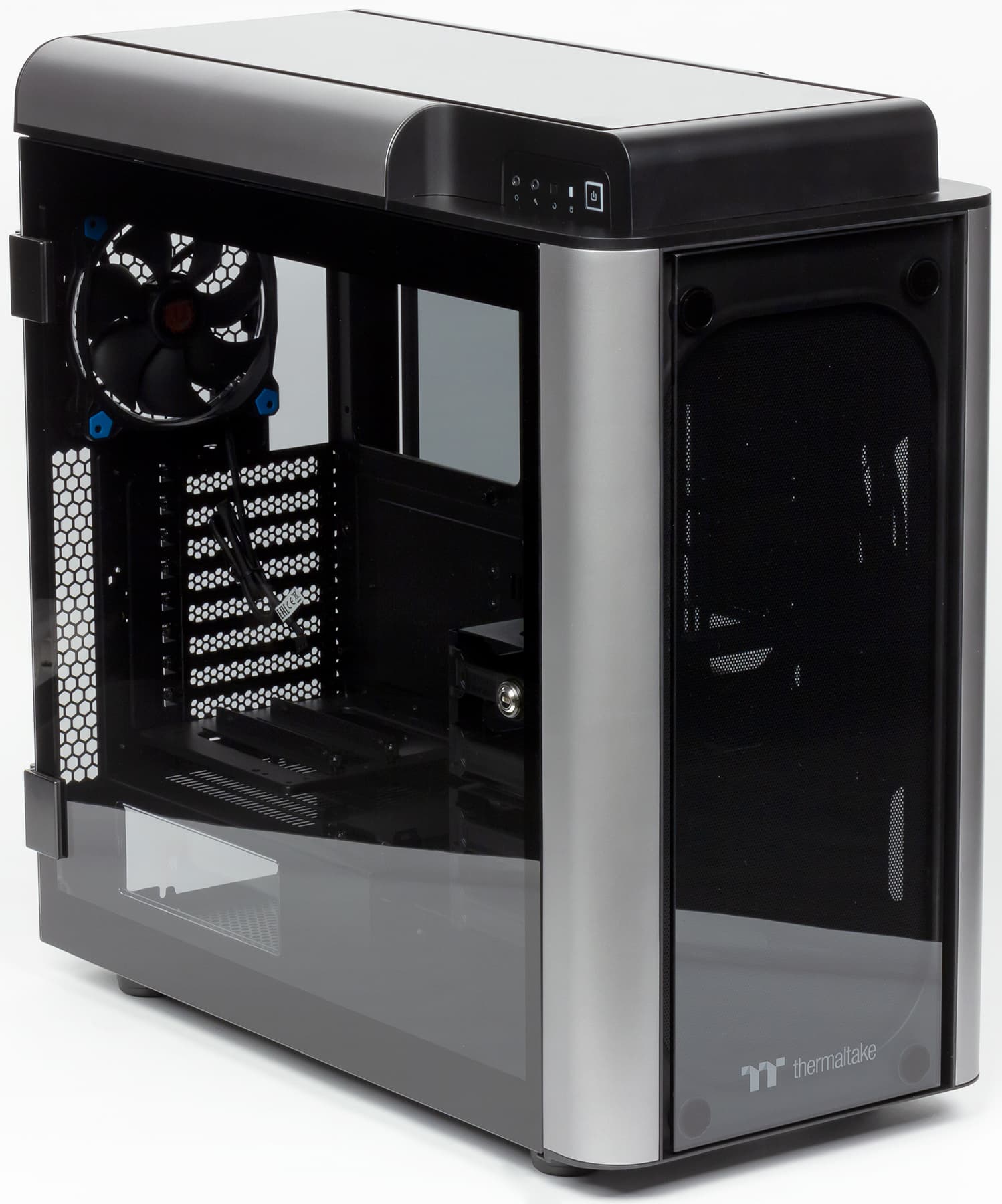

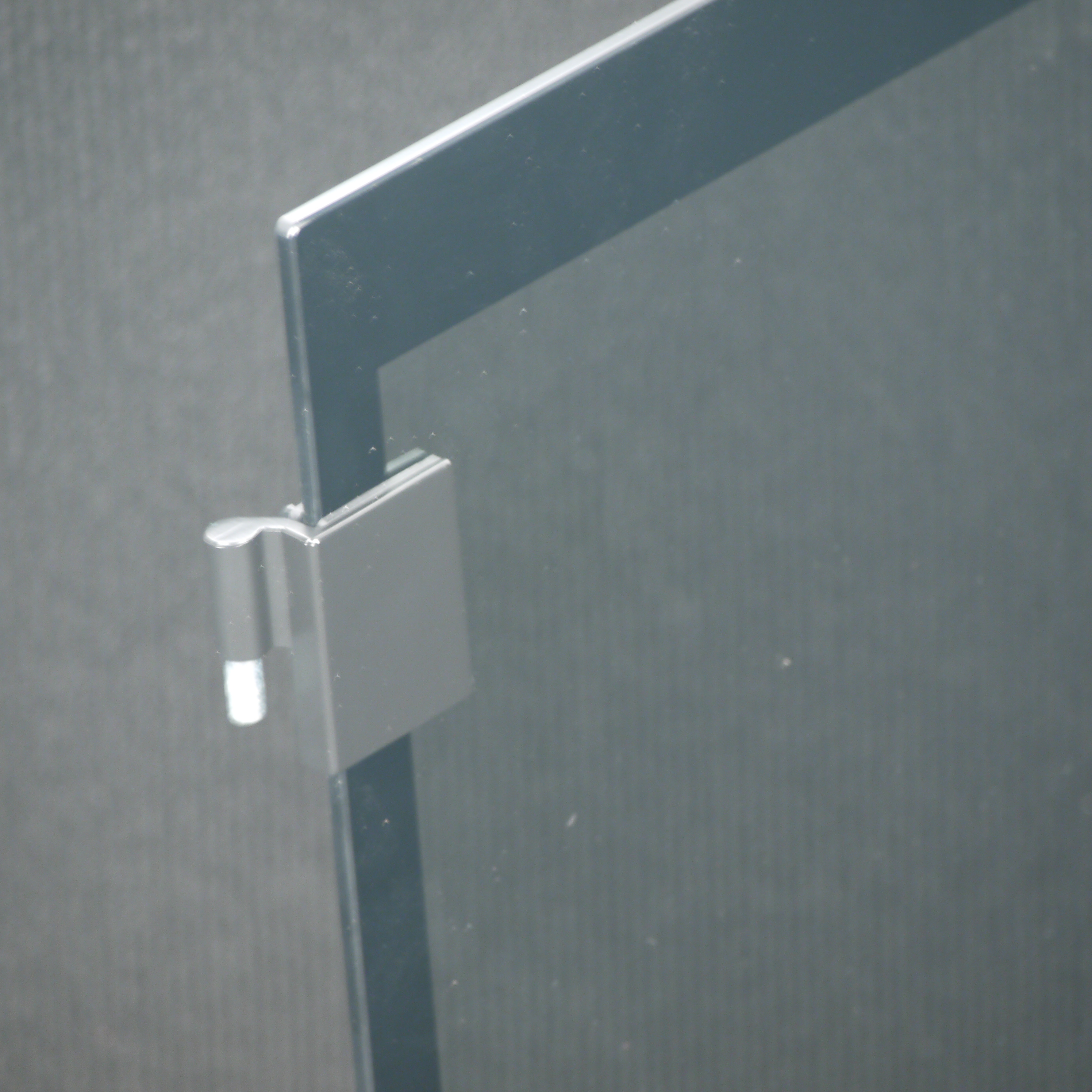

Боковые стенки тут стеклянные без окантовки. Механизм открывания стенок распашной, подвес панелей осуществляется на разъемные петли со стороны задней стенки. Имеется механизм фиксации при помощи магнитов, а также замковый запорный механизм на каждой из дверей.

Несмотря на то что в механизме фиксации дверей предусмотрены амортизаторы, их эффективность оставляет желать лучшего, так как при соприкосновении двери и шасси хорошо различим звук удара. Вина в этом лежит преимущественно на амортизаторах, которые лишь чуть толще обычной изоляционной ленты из ПВХ, да и на ощупь сильно на нее похожи.

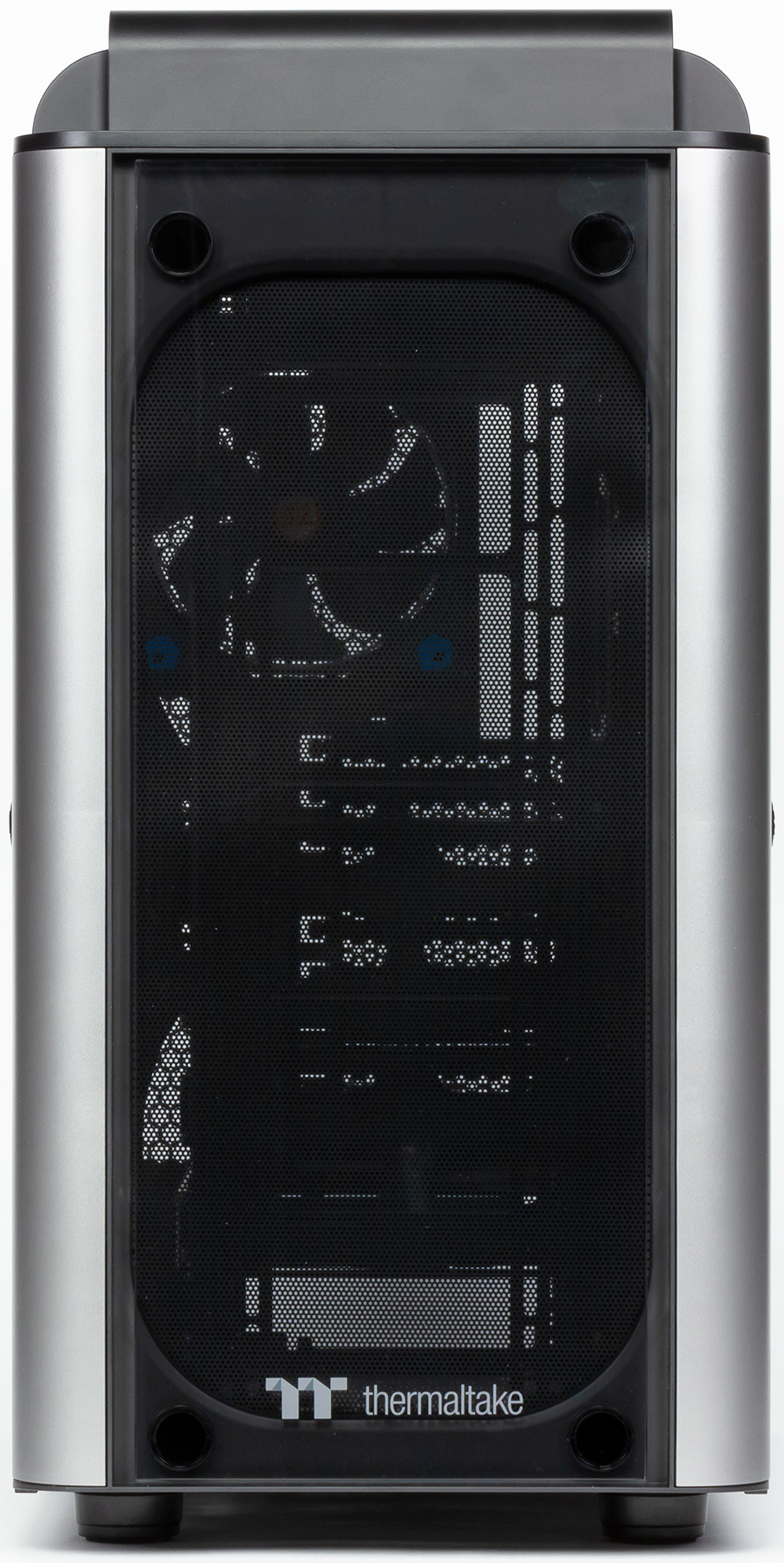

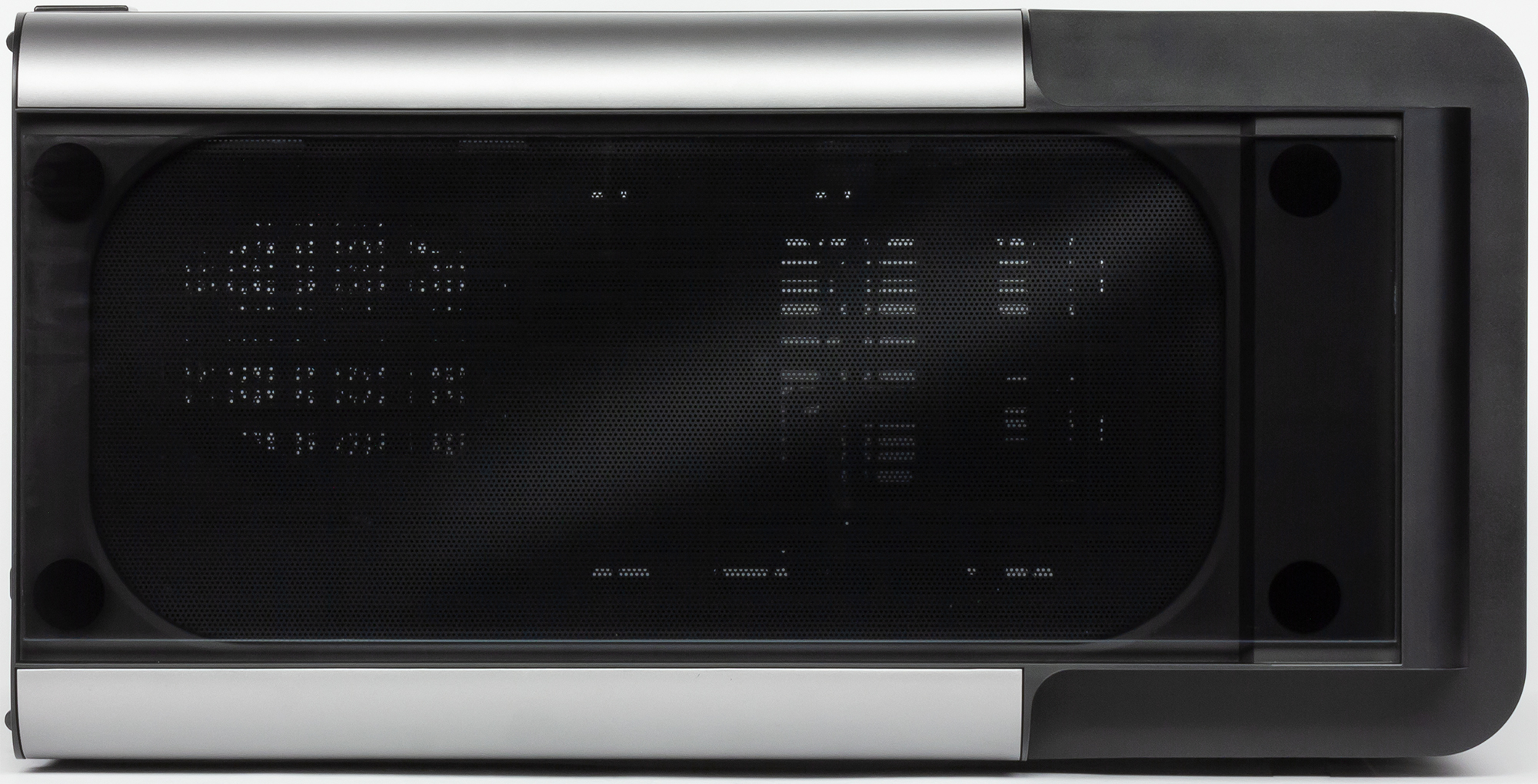

Передняя и верхняя панели имеют схожую конструкцию, представляющую собой комбинацию из стекла и пластиковой оправы. Крепление панелей осуществляется стандартным способом — за счет распорных элементов цилиндрической формы, которые вставляются в соответствующие отверстия. Ничего откручивать тут не надо.

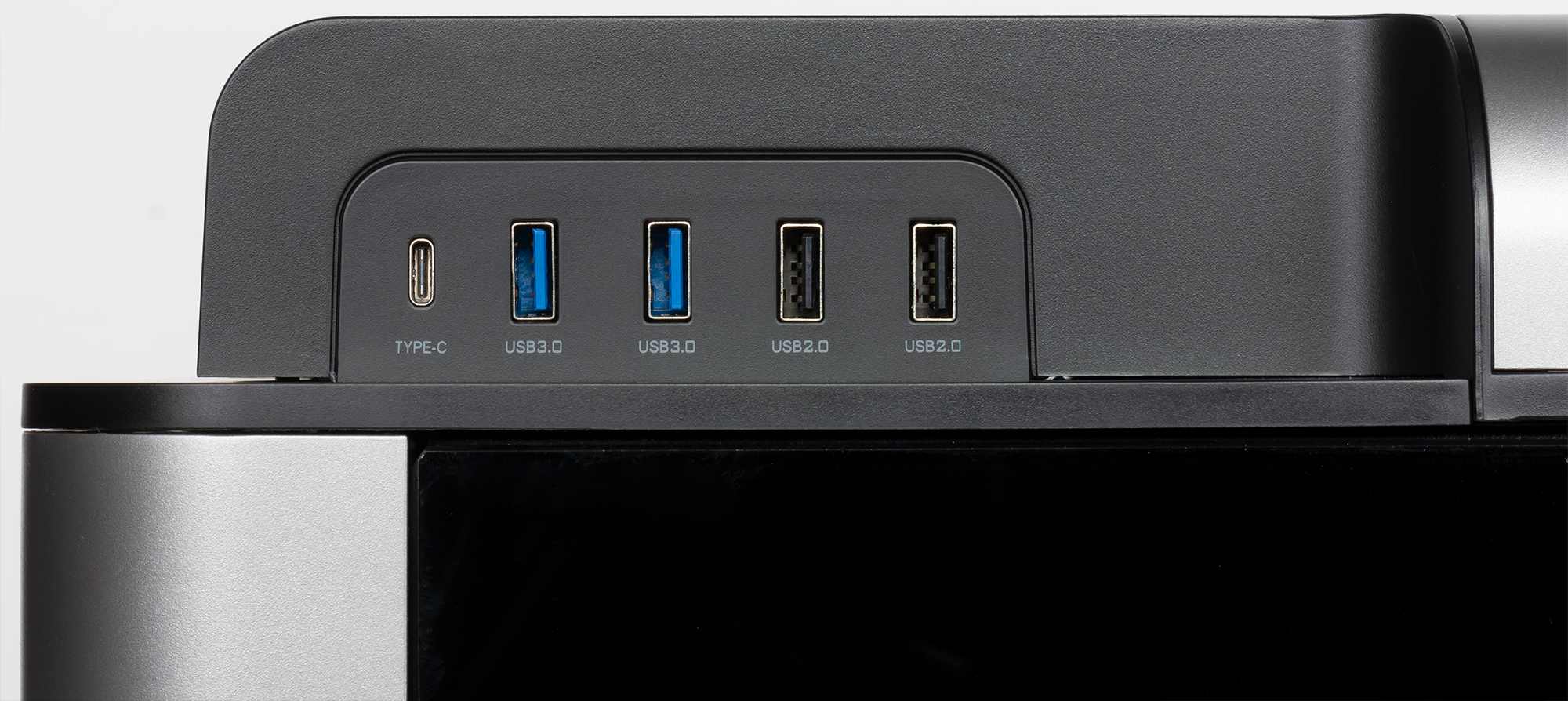

Органы управления и коммутации размещены на верхней стенке корпуса отдельным блоком, который расположен в передней ее части и заметно выступает по высоте. Он представляет собой параллелепипед, на двух гранях которого и размещены все элементы управления и коммутации.

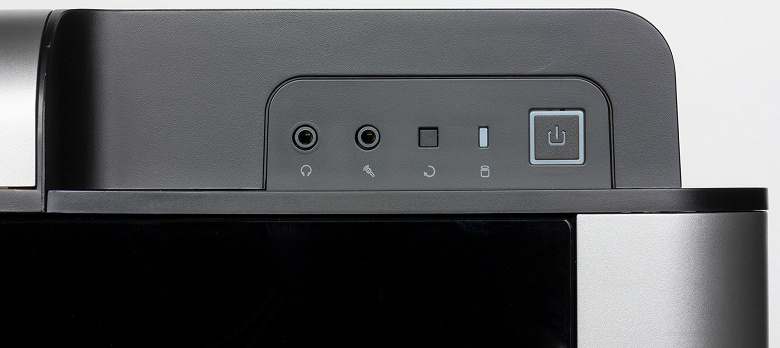

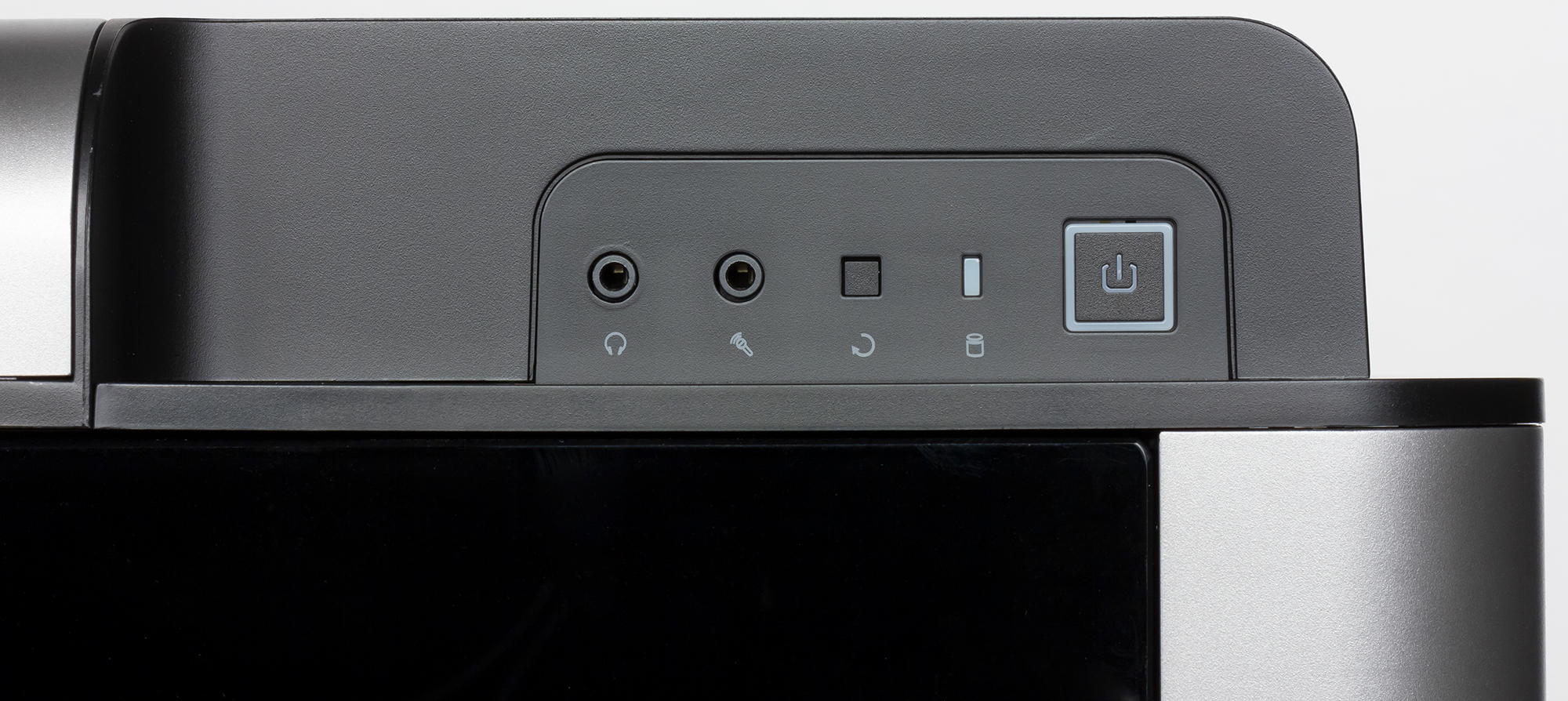

С левой стороны расположены разъемы для подключения микрофона и наушников, небольшая круглая кнопка перезагрузки с рабочим ходом средней глубины и квадратная кнопка включения. Кнопки удобные, претензий к ним нет. Индикатор активности накопителей и индикатор питания размещены около кнопки включения. На противоположной стороне блока размещены порты USB трех разновидностей:

Отметим, что с практической точки зрения подобное разделение элементов не является удобным, так как при любом типичном положении корпуса пользователю придется совершать дополнительные действия для манипуляций с дальней от его местонахождения стороной блока управления. Даже просто увидеть дальнюю от себя сторону блока у стоящего на полу корпуса сидящему рядом на стуле пользователю будет весьма затруднительно, если он не обладает габаритами дяди Степы.

Ножки у корпуса пластиковые, с толстыми резиновыми вставками толщиной около 5 мм.

Сборка системного блока

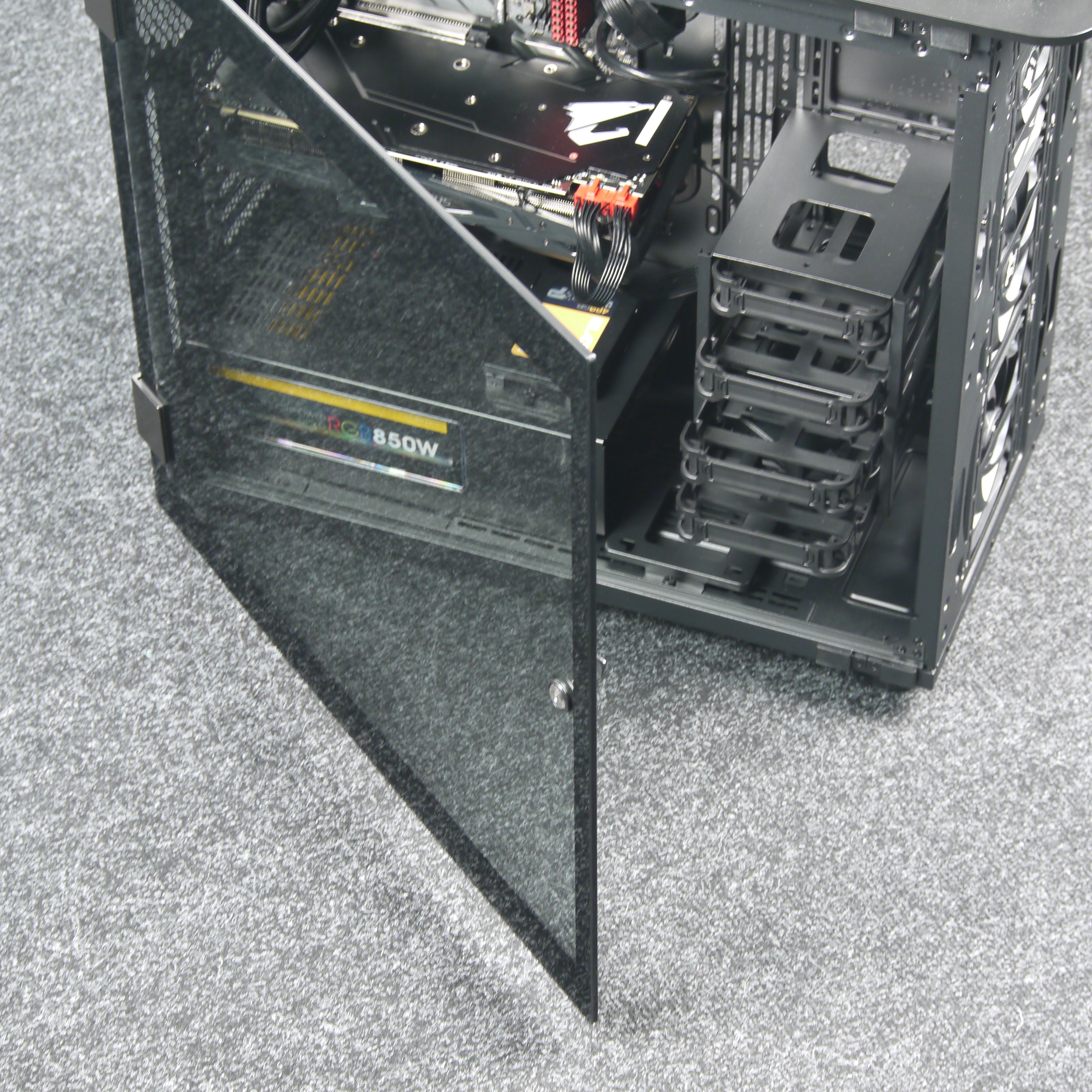

Для снятия боковых стенок необходимо открыть ключом замки на дверях, затем распахнуть сами двери, преодолев сопротивление магнитов, после чего поднять их вверх, что приведет к размыканию петель. Все это делается довольно быстро и просто, если ключи от дверей есть в наличии.

Верхняя и передняя стенки снимаются еще более простым способом: достаточно потянуть их рукой в сторону от корпуса.

Для установки блока питания необходимо открутить винты, фиксирующие кожух БП, а также винты, фиксирующие кронштейн для вертикальной установки видеокарт. В принципе, этот кронштейн можно снять совсем, если вертикальная установка видеокарты в ваши планы не входит. Тем более, что райзера тут в комплекте нет, его придется, как всегда, докупать отдельно.

Всего открутить понадобится около десятка винтов, один из которых находится под прижимной планкой плат расширения на задней панели. Потом нужно снять кронштейн и сдвинуть кожух, так как он дополнительно фиксируется зацепом со стороны нижней стенки.

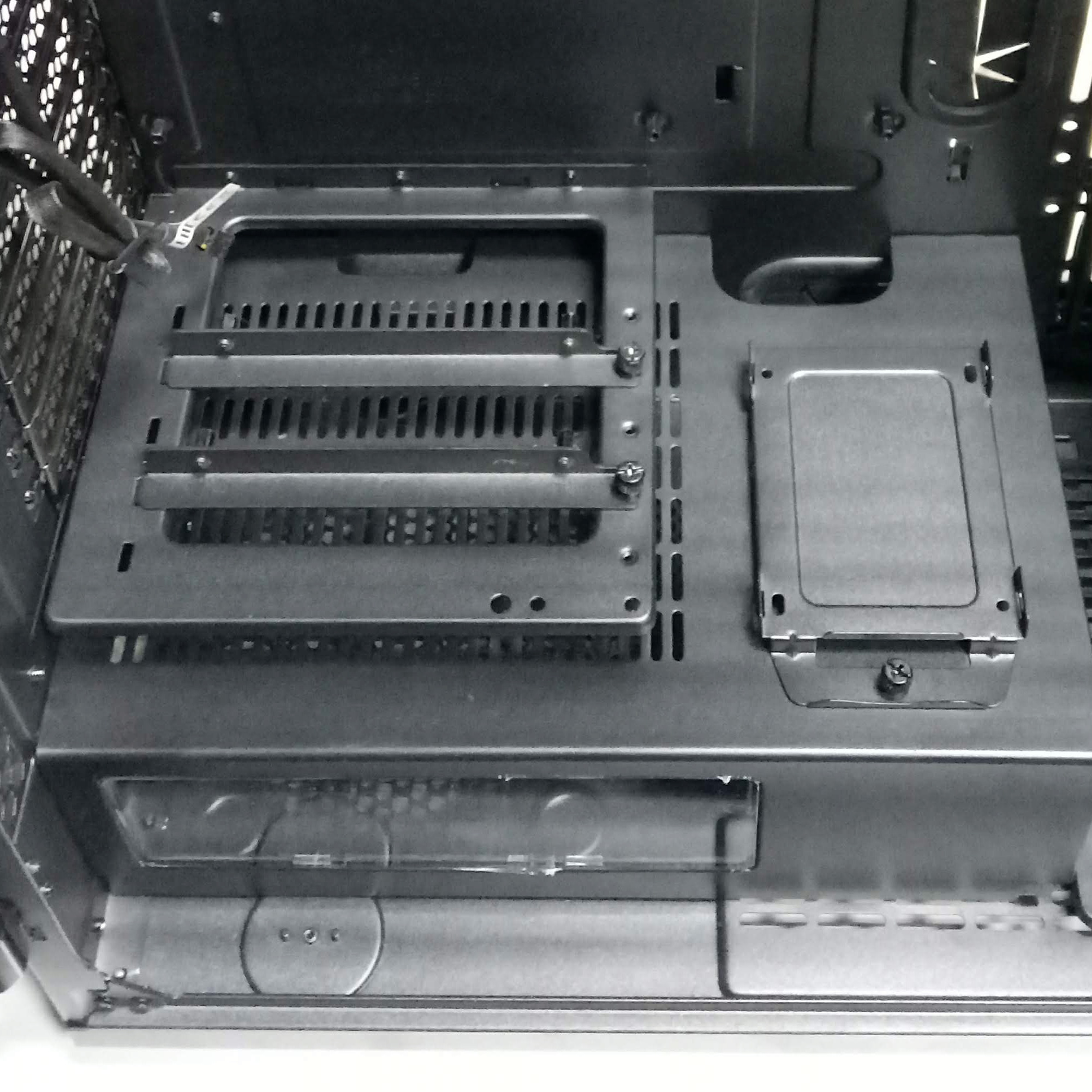

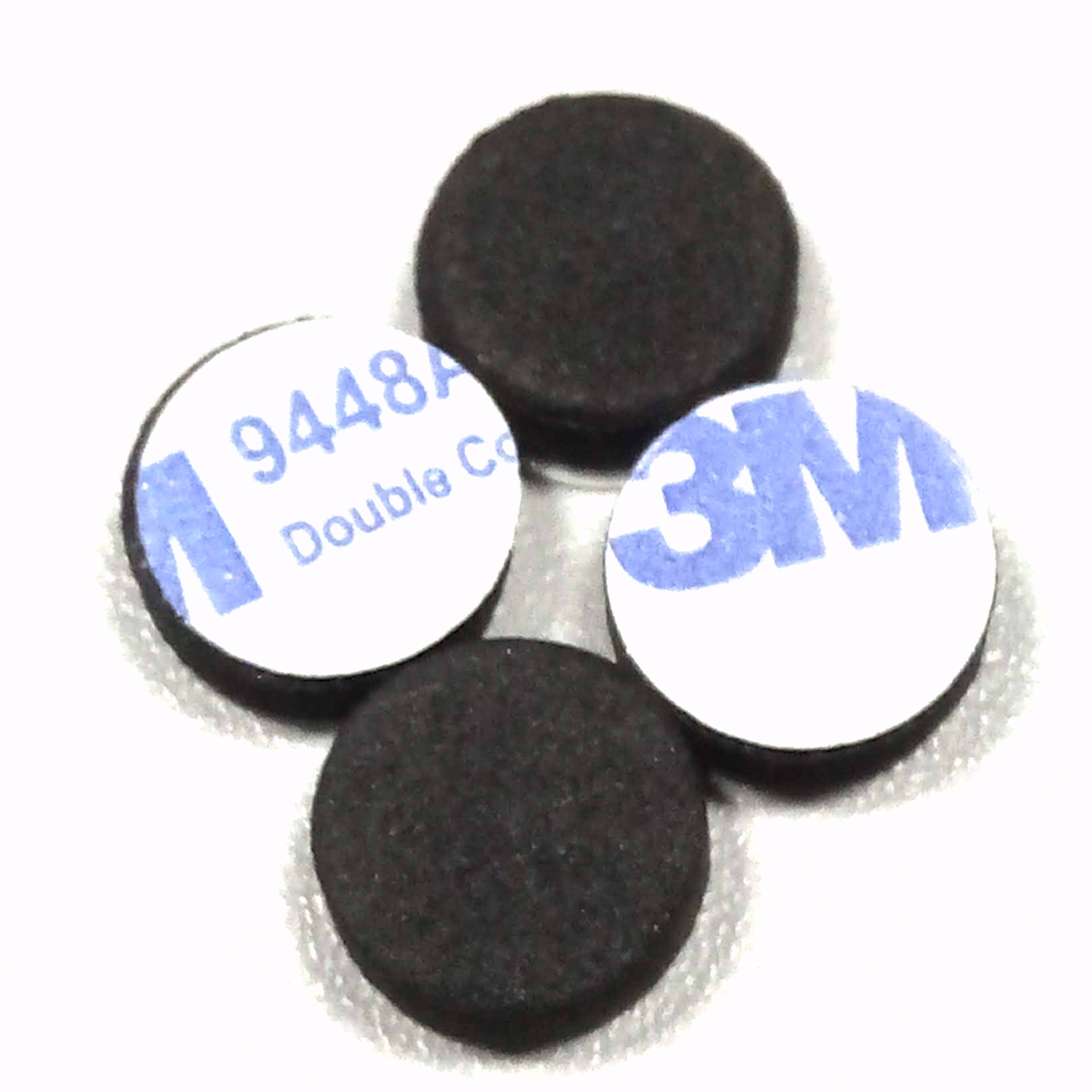

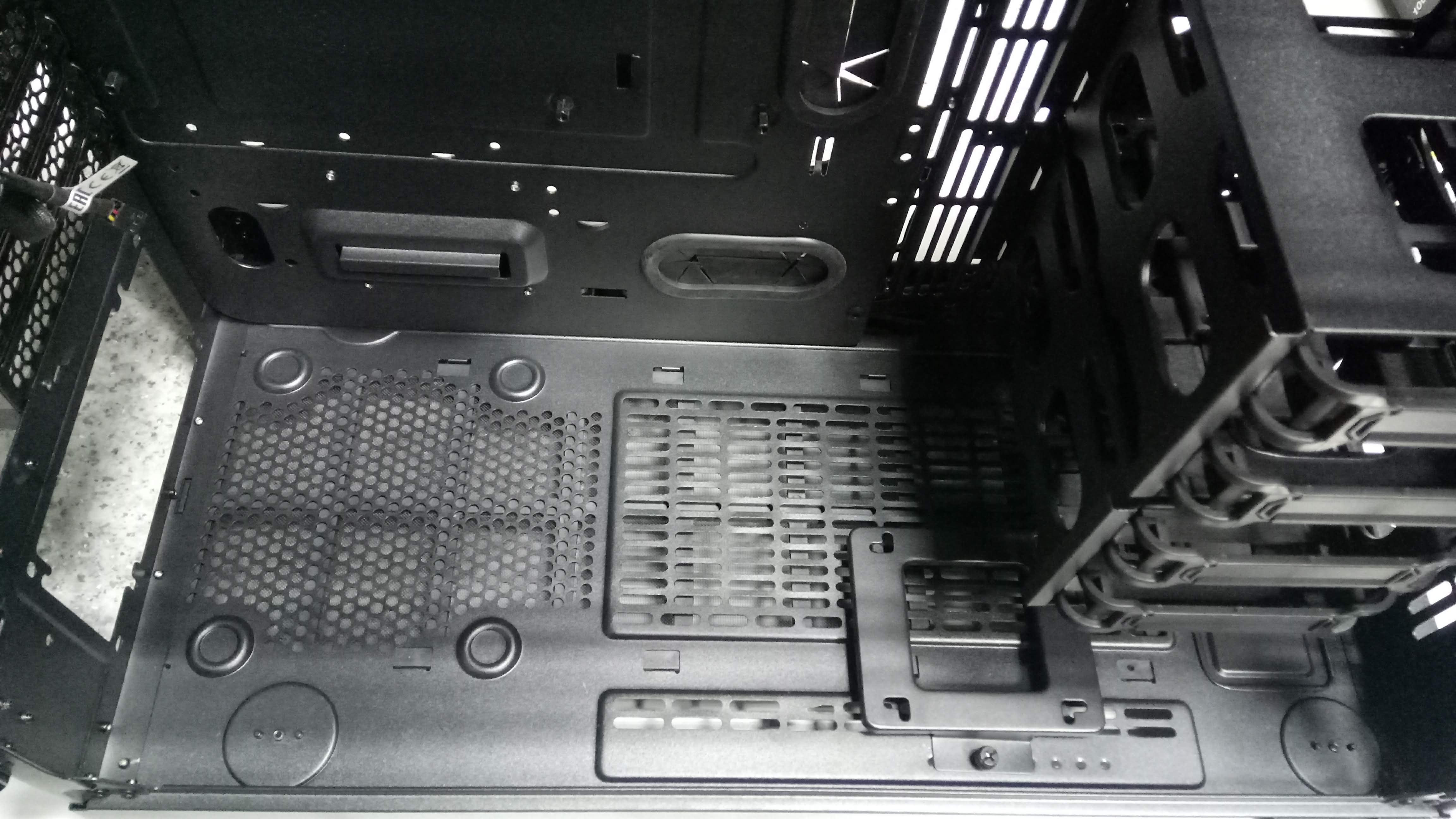

Дальше перед нами предстает вполне типовое дно, характерное для корпусов Thermaltake последнего времени. Основное отличие тут в том, что амортизаторы для БП, которые есть в комплекте, клеить предлагается самостоятельно. Ну, может, оно и к лучшему.

Кожух для БП не очень большой, его длина около 285 мм, поэтому при выборе источника питания желательно ограничиться моделью с длиной до 180 мм, чтобы было куда складывать неиспользуемые провода. В принципе, кожух на место ставить не обязательно, особенно если получится уложить все провода идеально и ненужных шнуров не останется.

В самом кожухе предусмотрены монтажные отверстия для прокладки проводов к системной плате и накопителю, размещенному на самом кожухе. Это позволяет спрятать бо́льшую часть проводов, подходящих к нижней стороне системной платы, обеспечив максимально аккуратную сборку системы.

Корпус имеет большое количество монтажных отверстий, позволяющих максимально компактно проложить провода, а также трубы системы жидкостного охлаждения.

Все стойки для монтажа системной платы заранее проставлены производителем.

В корпус можно установить процессорный кулер высотой до 200 мм: расстояние от основания для системной платы до противоположной стенки составляет около 220 мм.

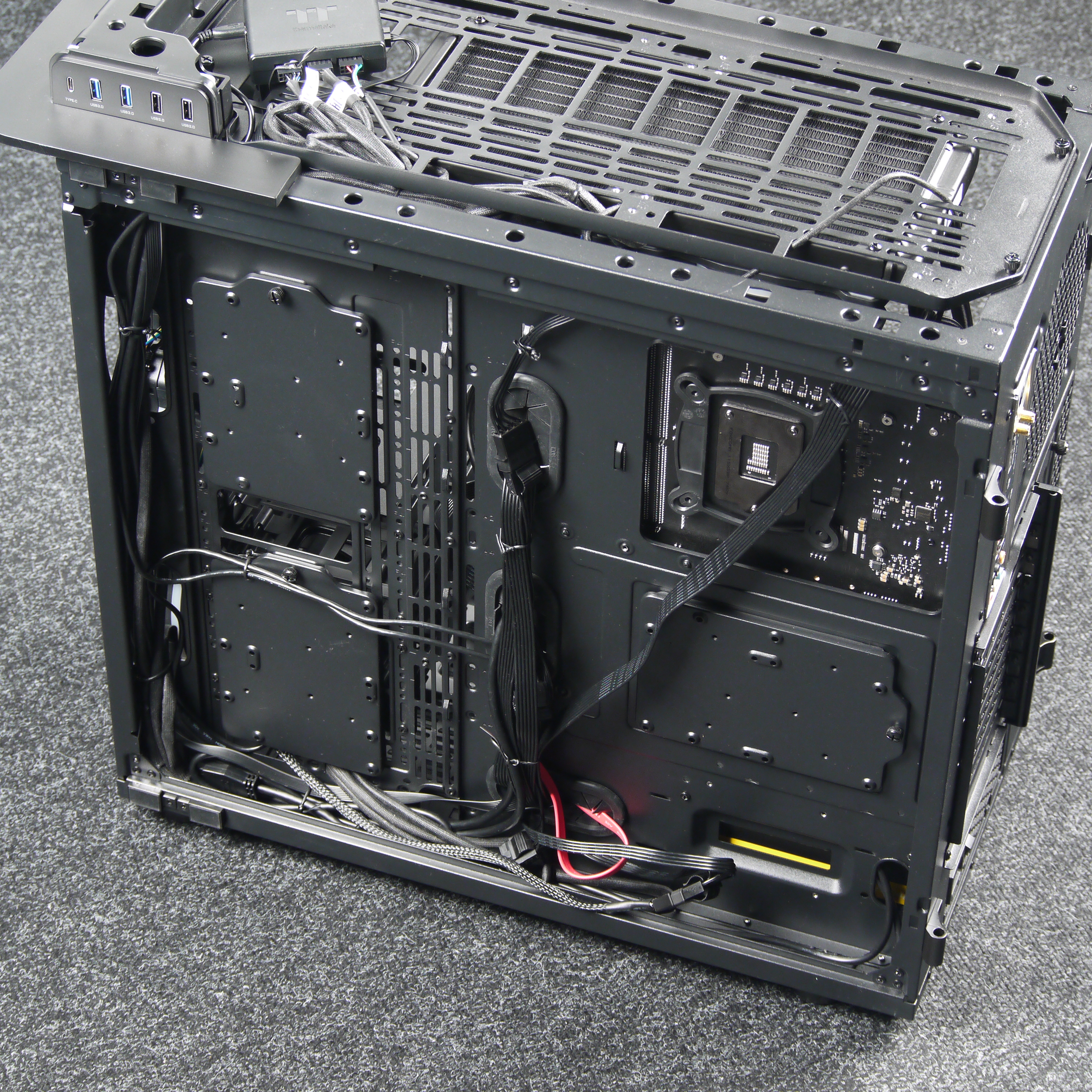

Глубина отсека для прокладки проводов составляет около 40 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 41 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят (в противном случае остается около 33 см свободного места).

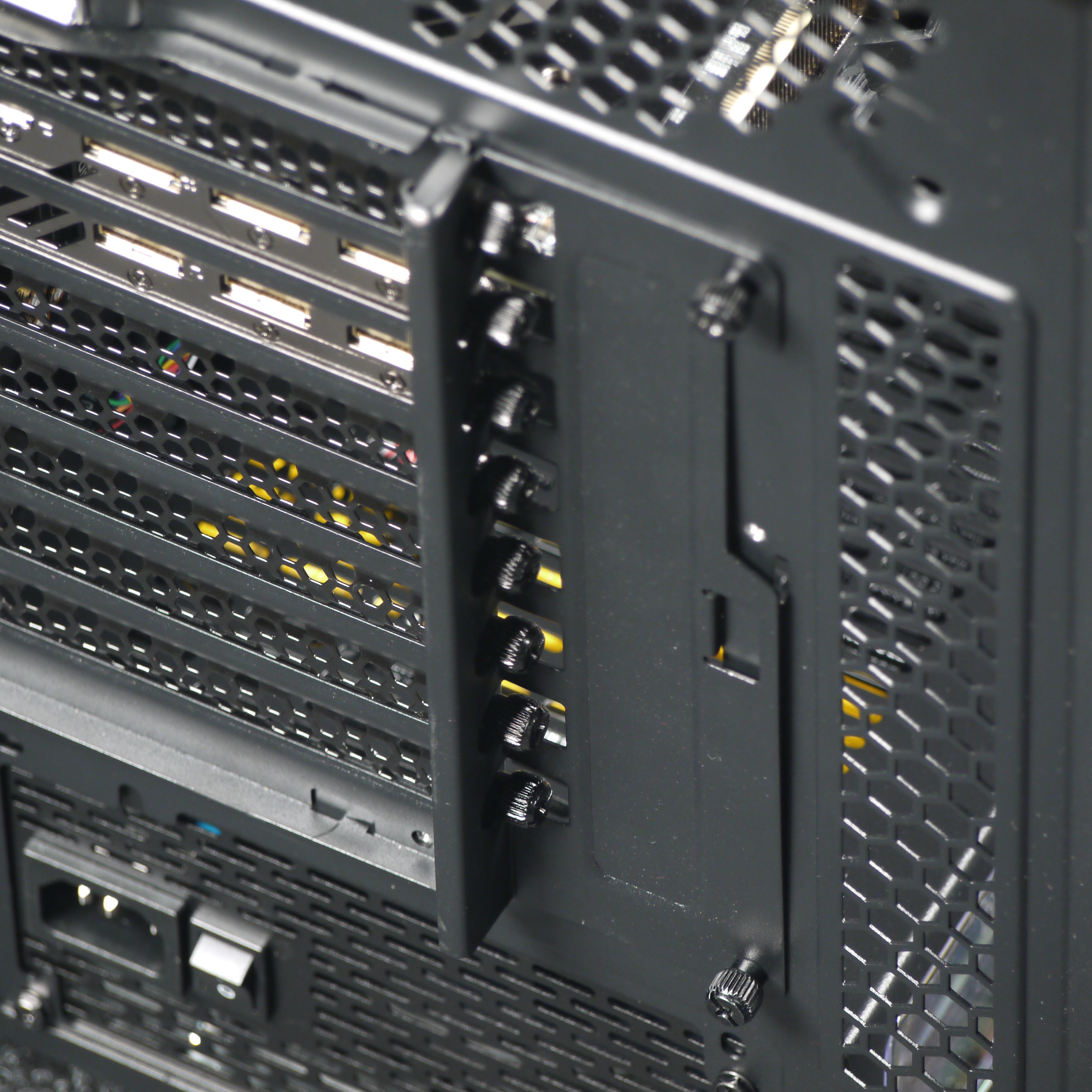

Платы расширения фиксируются тут снаружи — при помощи общей прижимной планки и индивидуальных винтов.

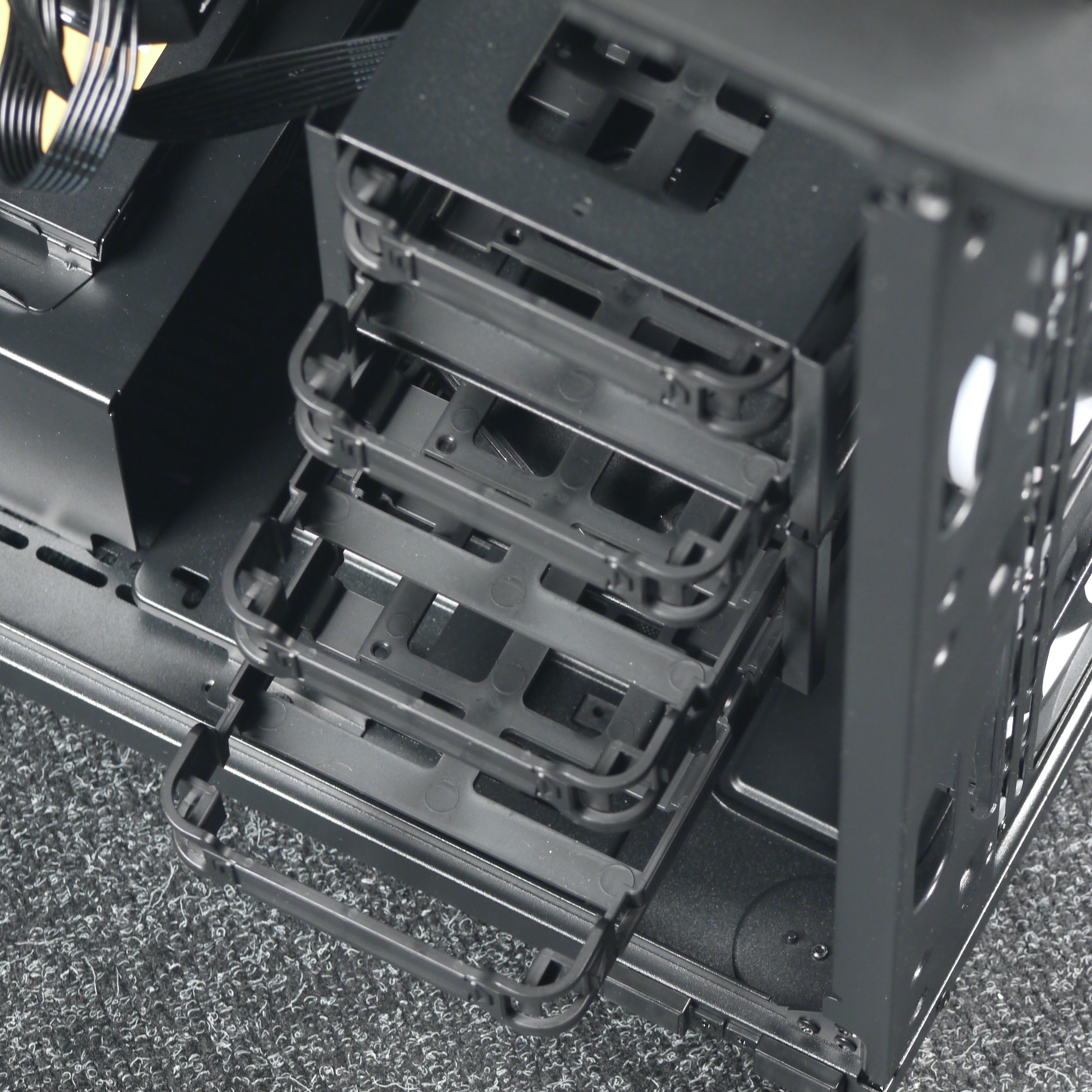

Полноразмерные жесткие диски устанавливаются в предназначенную для них корзину через пластиковые рамки. Диск крепится к ним с помощью винтов. Фиксируются рамки простым защелкиванием, надежность крепления достаточно высокая. В этих же рамках можно закрепить и накопители формата 2,5 дюйма.

Корзина состоит из двух частей, при необходимости можно демонтировать любую из них или обе.

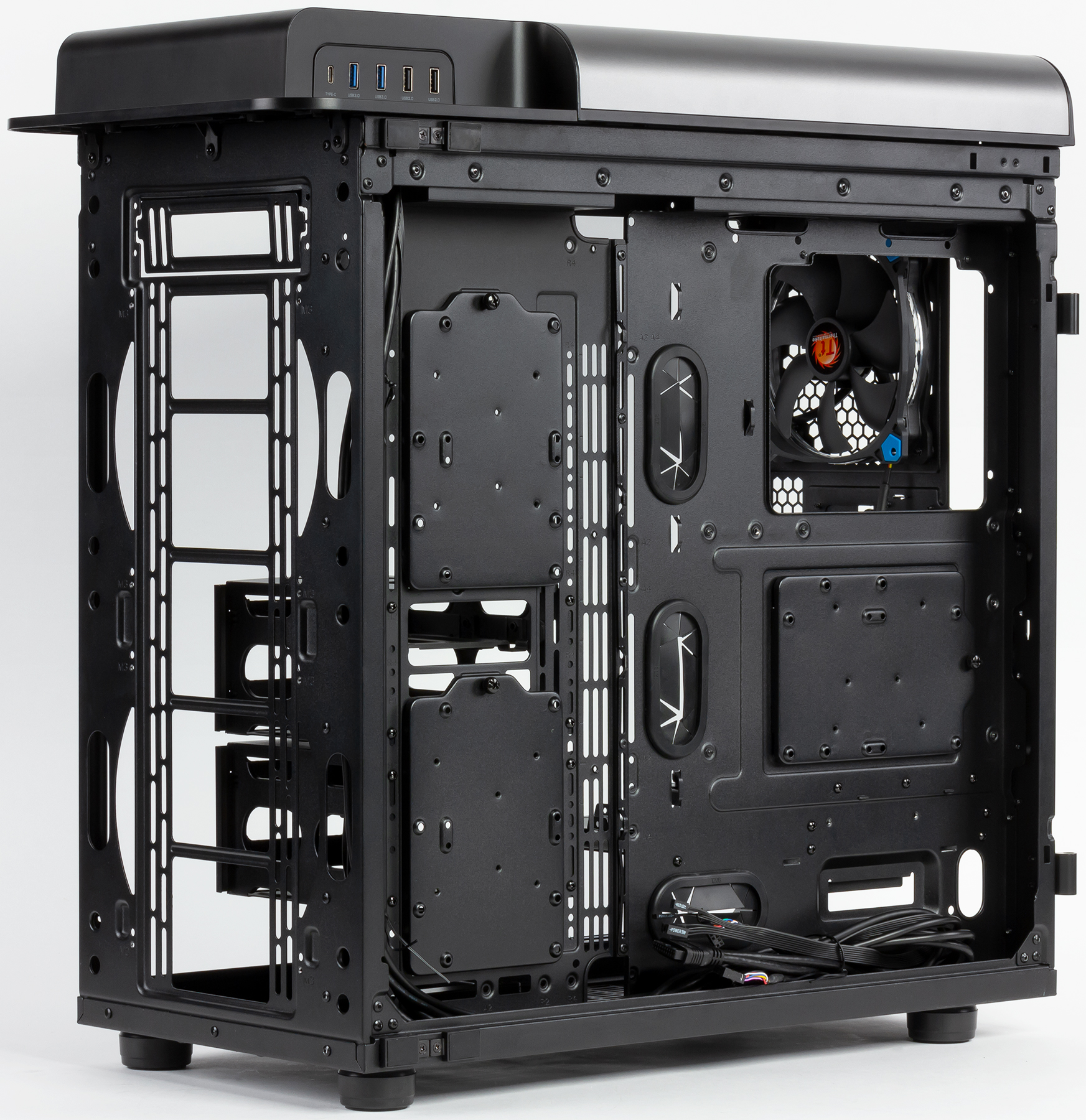

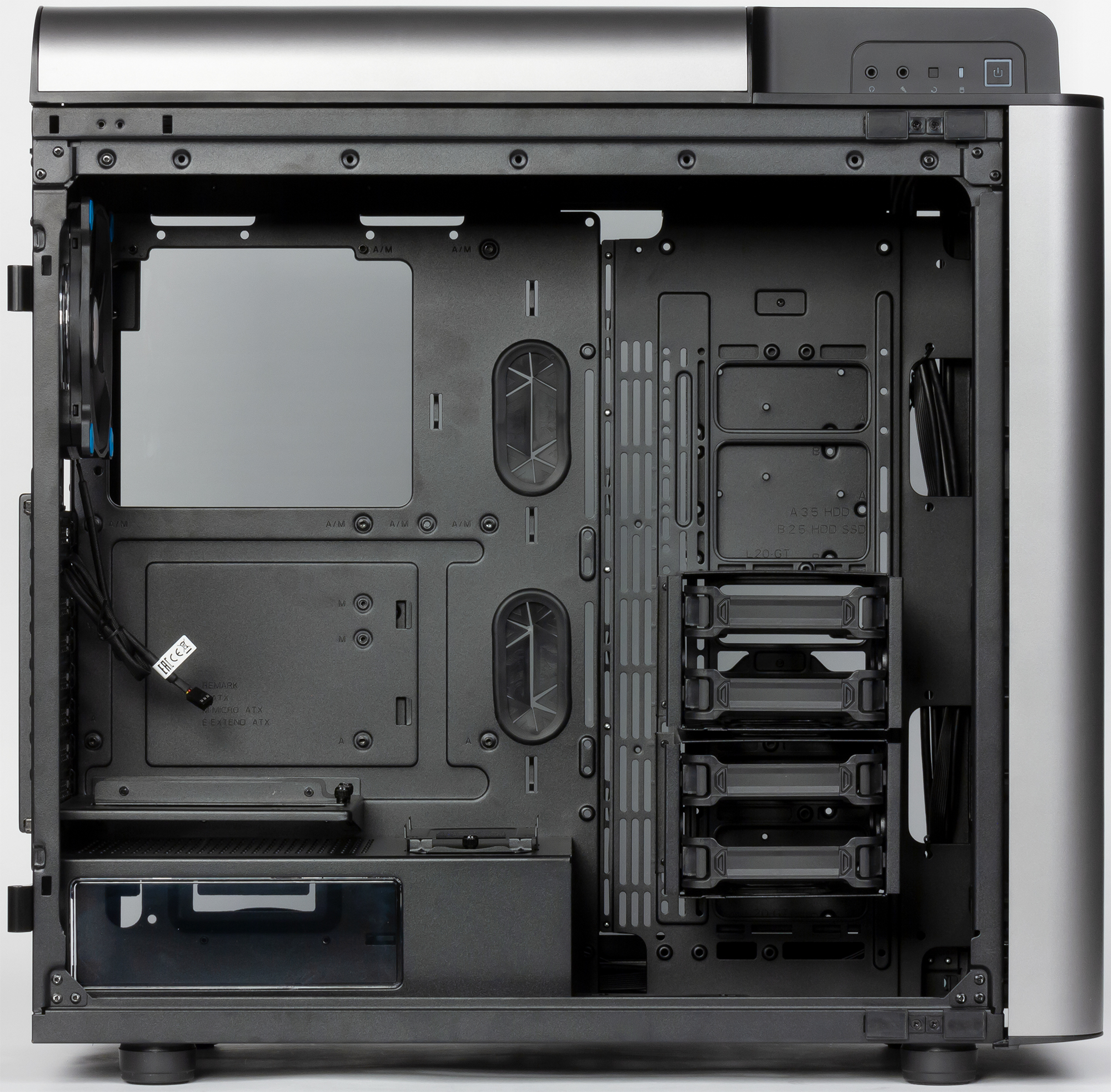

Также для накопителей предусмотрены три быстросъемных контейнера в виде монтажных пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за пару выступов. Контейнеры дополнительно фиксируются винтами с накатной головкой. В данном случае контейнеры универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. На каждую пластину можно установить один накопитель формата 3,5″ или два накопителя 2,5″.

Таким образом, в корпусе можно установить 7 накопителей формата 3,5″ или 11 накопителей формата 2,5″. Для части накопителей, размещенных в передней части корпуса на основании системной платы, можно организовать обдув. Переднюю корзину тоже можно обеспечить принудительной вентиляцией, поэтому корпус пригоден для установки высокопроизводительных накопителей не только формально, но и практически. Конечно, стойку из шести дисков тут поставить будет сложно, но 4-5 дисков размещаются без особых проблем.

Подключаются порты и разъемы передней панели вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными разъемами.

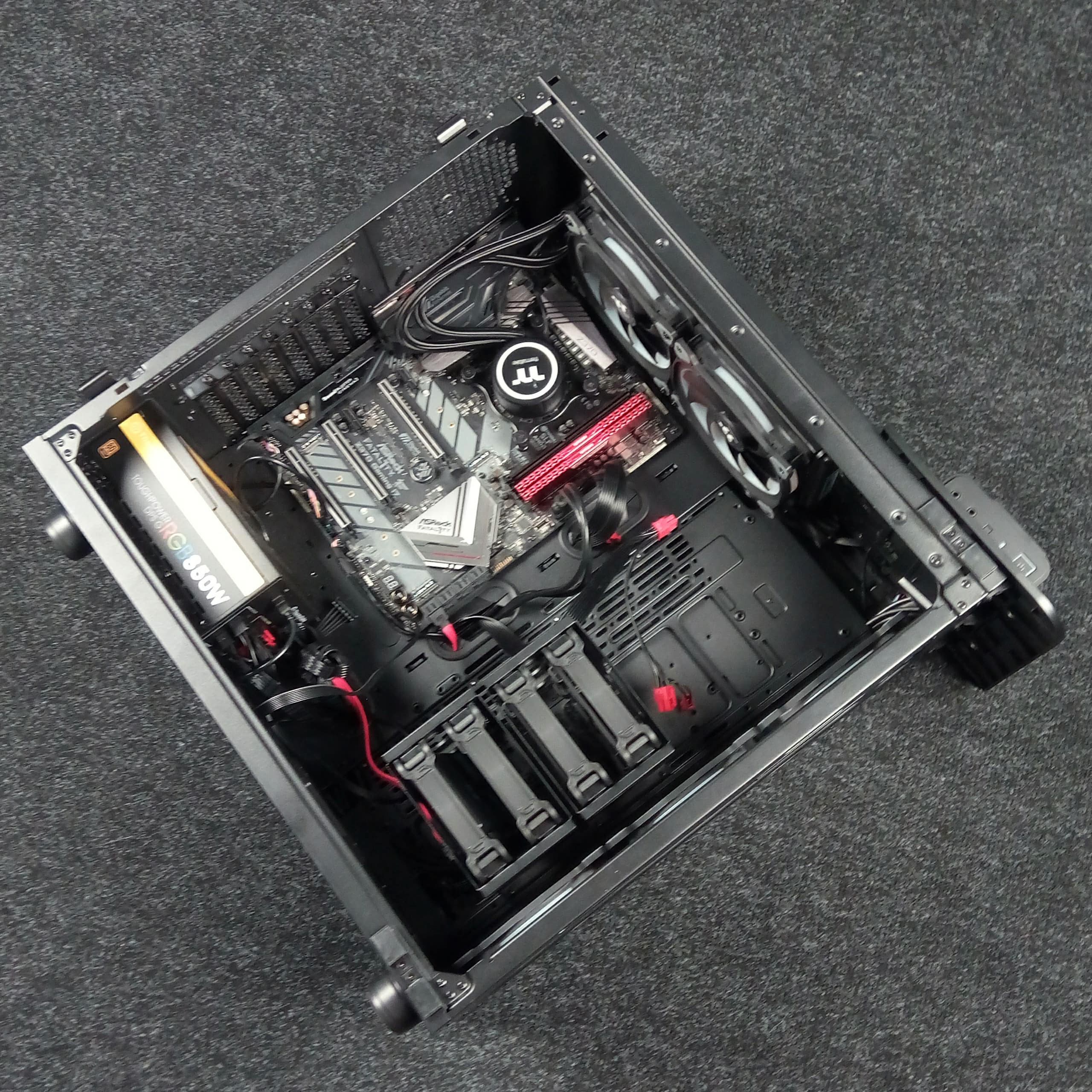

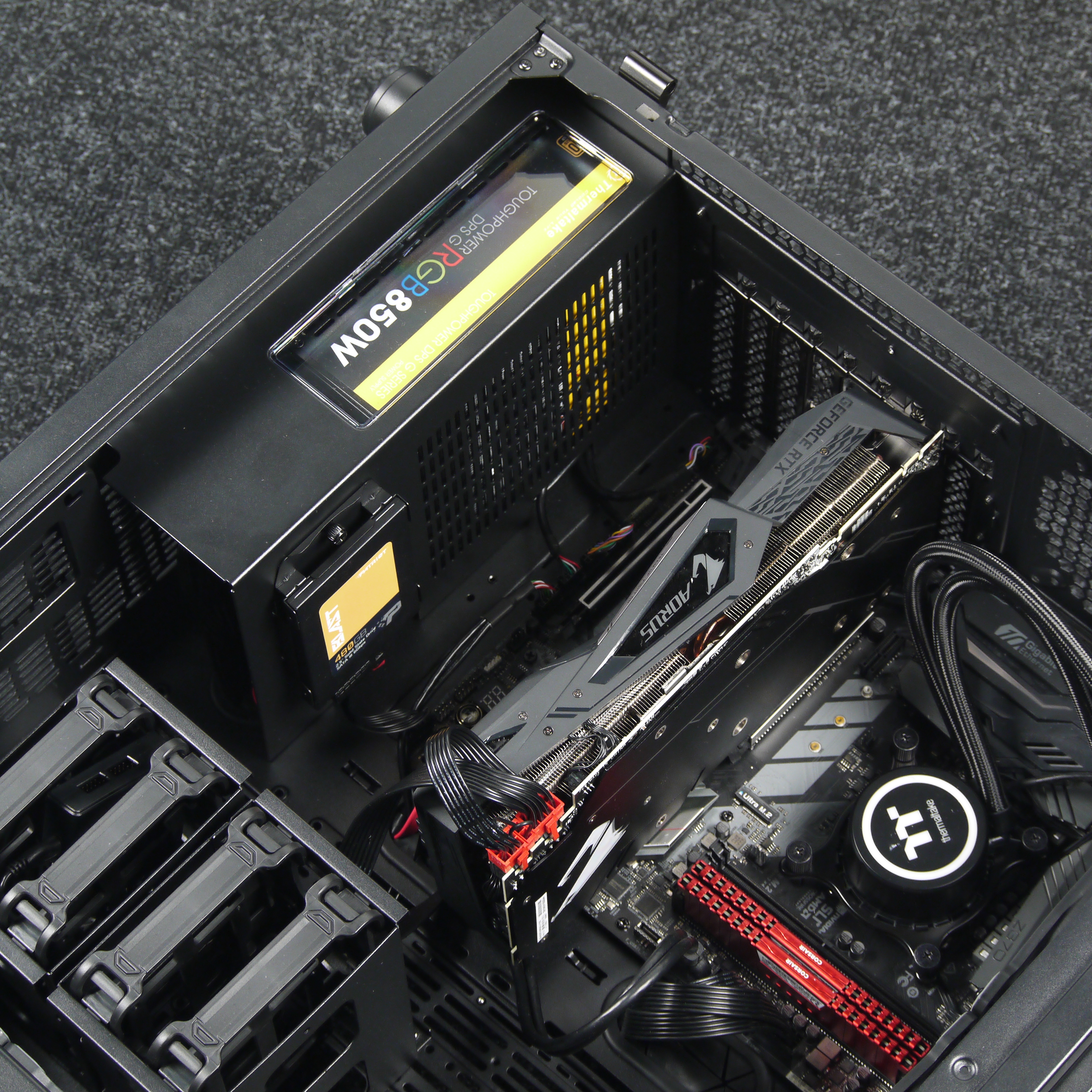

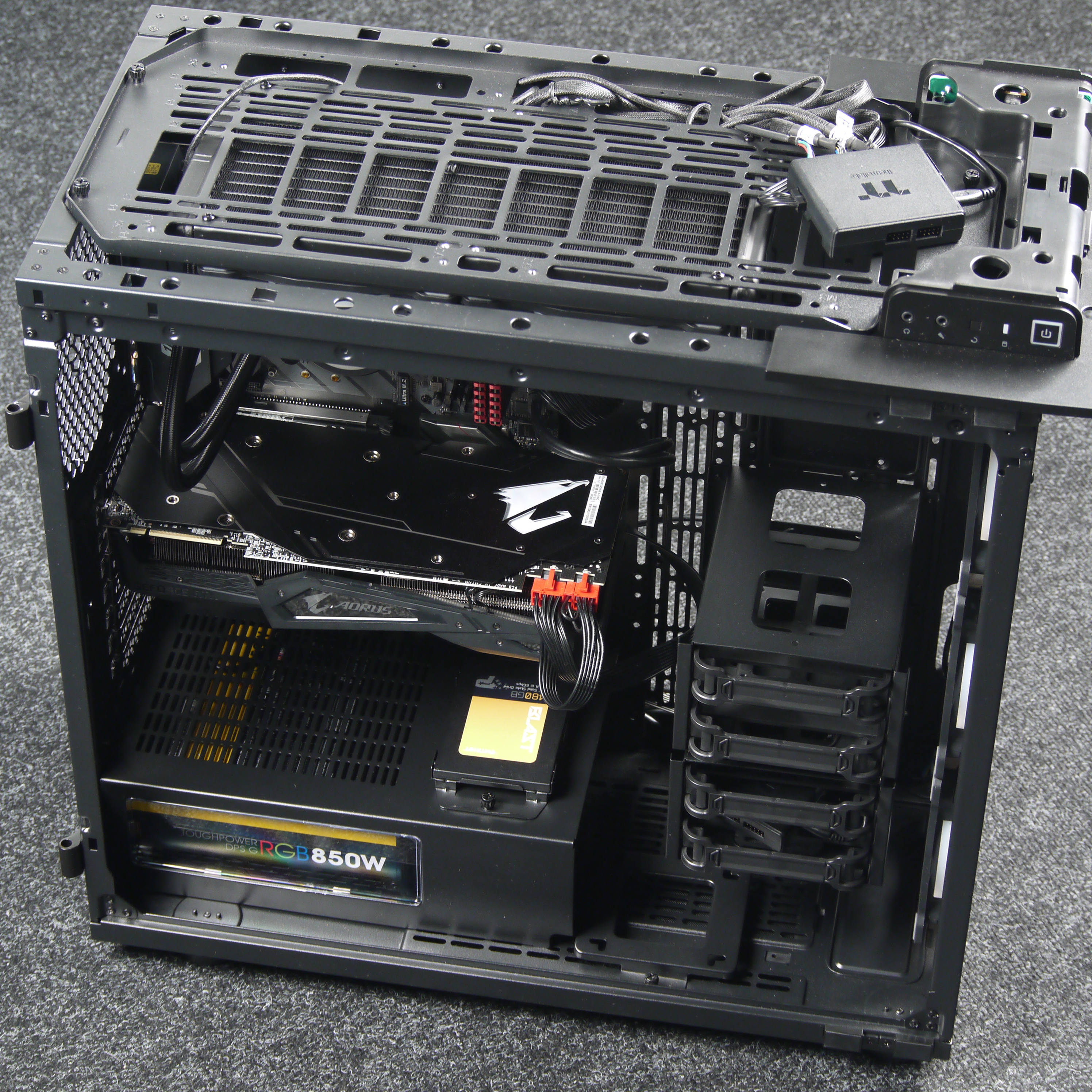

В основной части корпуса, где устанавливается системная плата, много свободного места и почти нет выступающих элементов, если не считать корзину для жестких дисков, так что монтировать комплектующие удобно, особенно если убрать кронштейн для вертикальной установки видеокарт (в случае горизонтальной установки видеокарт он не нужен).

Акустическая эргономика

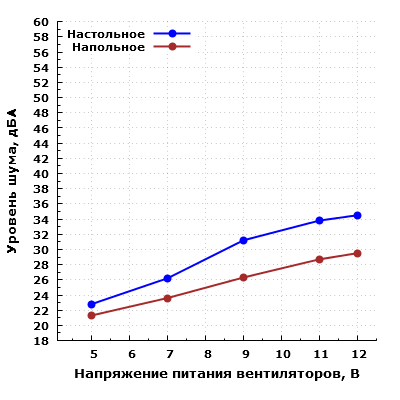

Уровень шума системы охлаждения изменяется от 22,8 до 34,5 дБА при расположении микрофона в ближнем поле. При питании вентилятора напряжением 5 В шум находится на минимально заметном уровне даже при расположении микрофона в ближнем поле.

Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (26,2 дБА) до среднего (33,8 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентилятора от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

Итоги

Корпус Thermaltake Level 20 GT сочетает премиальный внешний вид со стенками из закаленного стекла и удобство манипулирования при сборке системы. Он позволяет собрать предельно мощную конфигурацию с широкими возможностями размещения видеокарт и накопителей. При этом можно использовать как дискретную систему жидкостного охлаждения, так и одну или несколько систем AIO, имеется и все необходимое для организации продвинутого воздушного охлаждения.

За оригинальное внешнее исполнение и достойные потребительские качества данная модель получает нашу редакционную награду за текущий месяц.

В заключение предлагаем посмотреть наш видеообзор корпуса Thermaltake Level 20 GT:

Наш видеообзор корпуса Thermaltake Level 20 GT можно также посмотреть на iXBT.Video
