Обзор материнской платы ASRock Z390 Phantom Gaming 9 на чипсете Intel Z390

Совсем недавно я изучал материнскую плату ASRock из серии Taichi. У компании есть несколько линеек плат, самая флагманско-топовая сейчас — Phantom Gaming (она заменила серию Fatal1ty), а Taichi — на ступень ниже. В Taichi наблюдается как бы противостояние инженеров с маркетологами: первые хотят оснастить платы этой серии максимально богато, однако маркетологи велят что-нибудь урезать, иначе на флагманы из серии Phantom смотреть не станут. Это в чистом виде «инь-ян», философия единства противоположностей, поэтому символ этой философии и стал главным элементом визуального обозначения серии Taichi: стальной холодный окрас, шестерни вечного механизма...

В серии же Phantom Gaming тематика совсем иная. Это топ, его уже не надо «прятать», это стремление к победе. Поэтому доминирует здесь не стальной цвет, а ярко-красный. Линии направлены вверх, так же как многие геймеры-участники онлайн-баталий мечтают попасть на верхние строчки в рейтингах игровых соревнований. Phantom Gaming — Призрак Игр, или Игровой Призрак (кому как нравится). Так и просится явление Скаарджа из Unreal 1998 года... Самый мой любимый монстр! Умный, хитрющий, коварный!

Ох, вот даже не удержался и прямо сейчас во время написания материала запустил заставку этой игры, которая, к чести ее создателей, работает до сих пор (в Direct3D) через 20 лет после оглушительного выхода в свет.

Впрочем, пора с лирикой заканчивать.

ASRock Z390 Phantom Gaming — материнская плата, основанная на чипсете Intel Z390 для процессоров Intel Core 8000-й и 9000-й серии. Данная плата относится к флагманской линейке, но это не слишком сказалось на ее цене: та не сильно выше, чем у той же ASRock Z390 Taichi, и практически точно такая же, как у ASRock Z390 Taichi Ultimate.

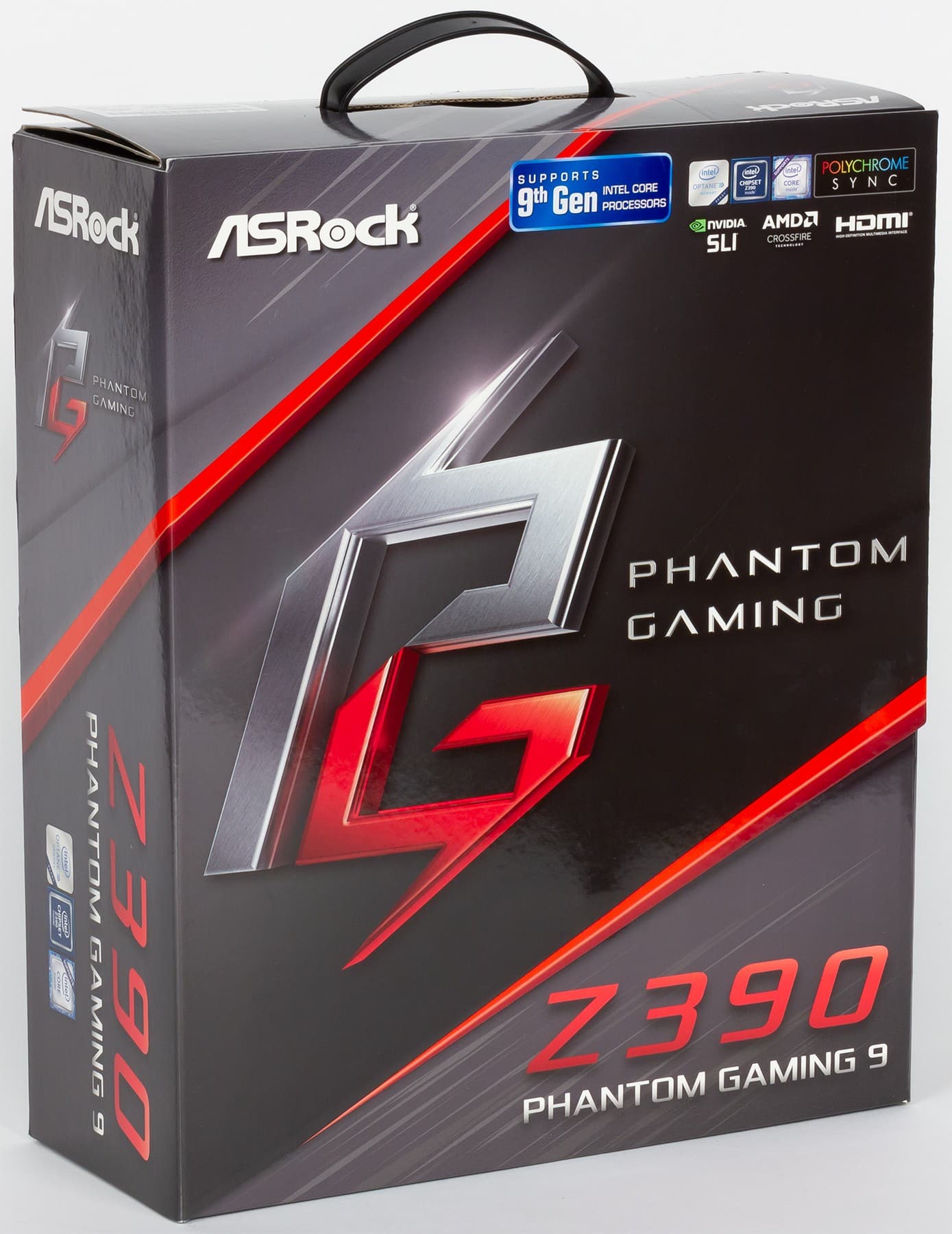

Плата поставляется в большой коробке с ручкой для переноски, облаченной в глянцевую суперобложку, выполненную в серо-красных тонах, с упоминанием поддержки основных (по мнению производителя) технологий, приоритетных для игроков: Nvidia SLI, AMD CrossFire, 9-го поколения процессоров Intel Core.

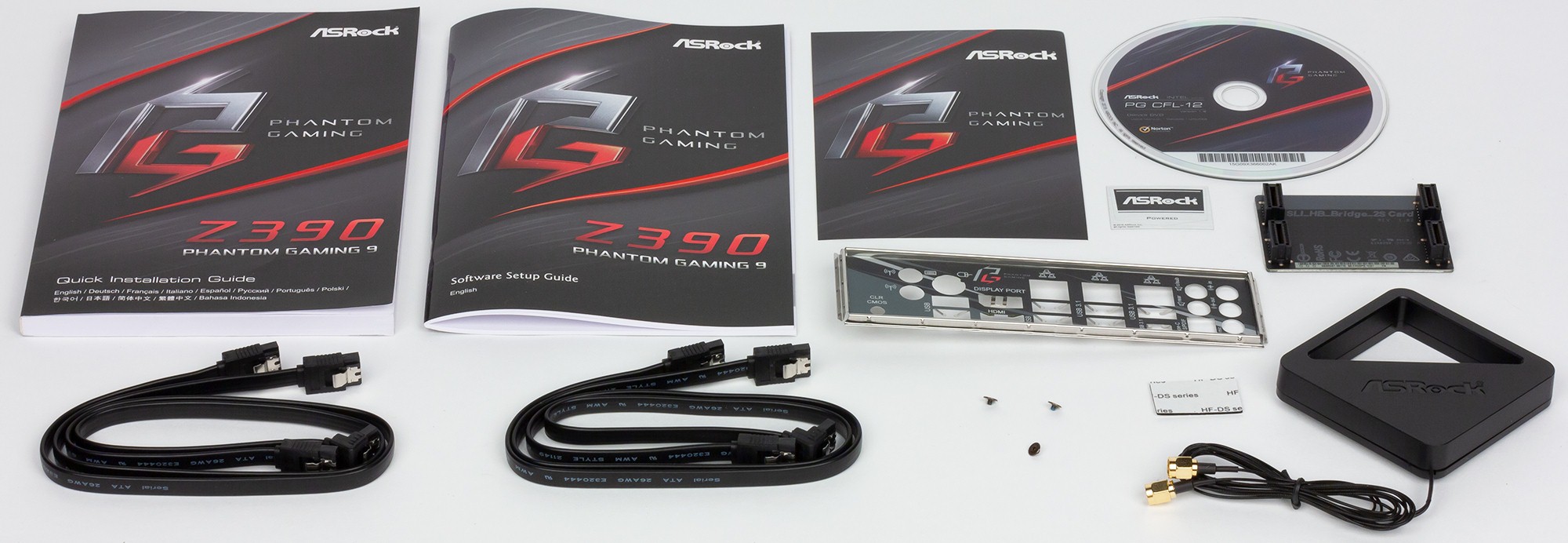

Как ни странно, комплект поставки до боли напоминает Z390 Taichi. А где же какие-нибудь «ништячки», с помощью которых потребитель поймет, что у него в руках флагманский продукт? Неужели все сокровища — «внутри материнки»? Как-то даже немного разочарован. Впрочем, еще раз скажу, что меня удивляют цены материнских плат ASRock: Phantom Z390 Gaming 9 стоит ровно столько же, сколько Z390 Taichi UIltimate, и лишь немного дороже Z390 Taichi. То есть перед нами флагман, но со средней для материнских плат на Z390 ценой — около 20 тысяч рублей. И это при том, что на рынке есть платы на том же чипсете аж за 40 тысяч. (Как имеются и модели на том же Z390 за 10 тысяч рублей.)

Таким образом, перед нами обычный для материнских плат среднего ценового уровня комплект поставки, содержащий, среди прочего, толстое многоязычное бумажное руководство пользователя и диск. Я уже не раз удивлялся неспособности производителей материнских плат осознать современные реалии и поставлять все это в электронном виде на флешках. Сейчас даже 4- и 8-гигабайтные USB-накопители стоят копейки, а уж если распотрошить какой-нибудь склад с неликвидами на 1-2 ГБ (больше-то для руководства и фирменных утилит не требуется)... Во-первых. многим удобнее читать руководство пользователя с экрана; во-вторых, в современных ПК просто нет уже CD/DVD-приводов, и прочитать поставляемые с матплатами диски просто не на чем. Впрочем, на что утилиты и прошивки ни записывай, а программное обеспечение успеет 2-3 раза обновиться, пока плата с таким диском дойдет до покупателя, так что софт все равно придется обновлять с сайта производителя сразу после покупки. Кроме руководства и диска в комплекте можно найти традиционные SATA-кабели, «заглушку» на заднюю панель с разъемами, три винтика для крепления M.2-накопителей, сдвоенную выносную антенну для беспроводного сетевого адаптера и мост Nvidia SLI (старого образца, для видеокарт GeForce RTX 2000 он уже не подойдет).

Форм-фактор

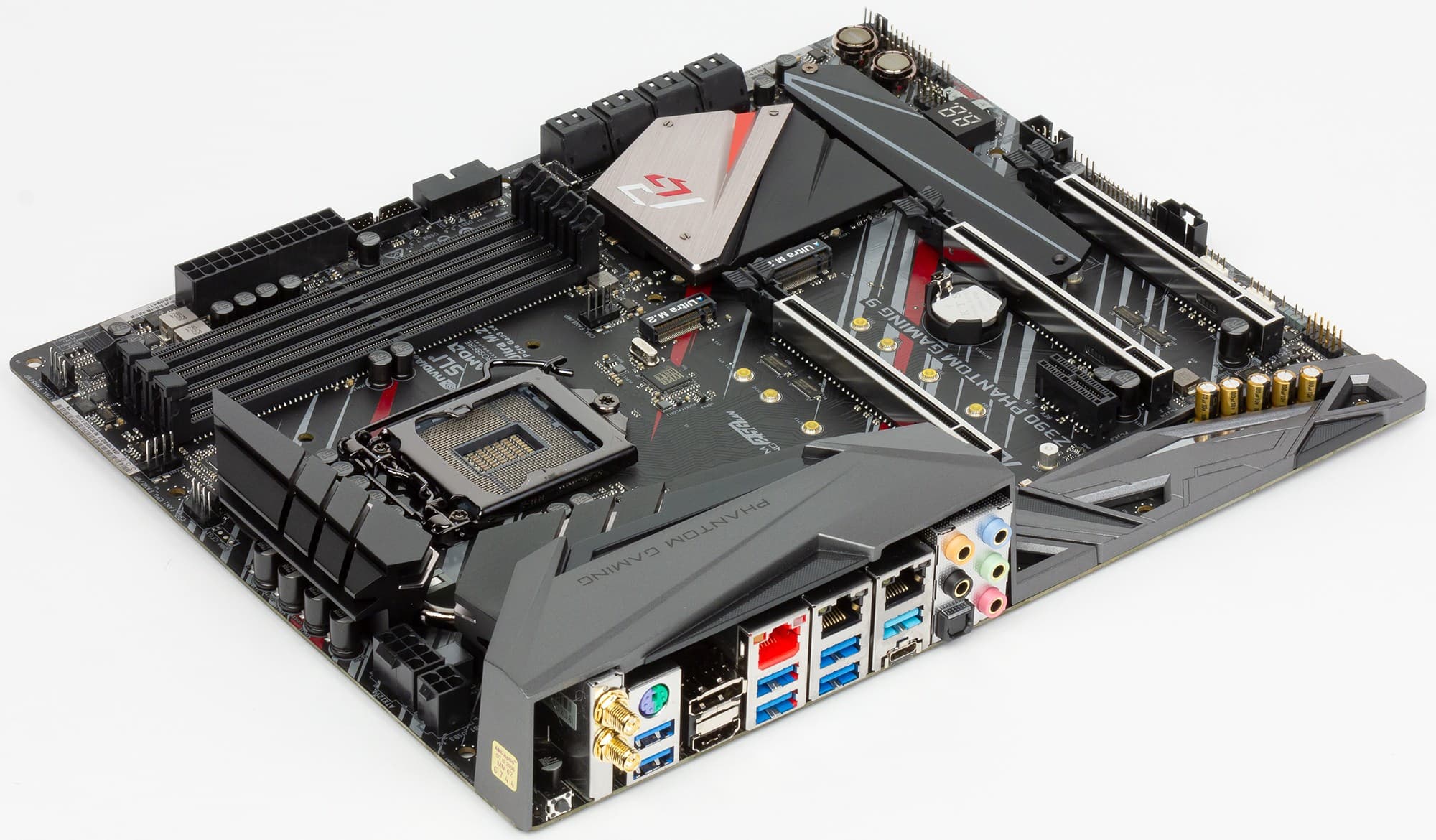

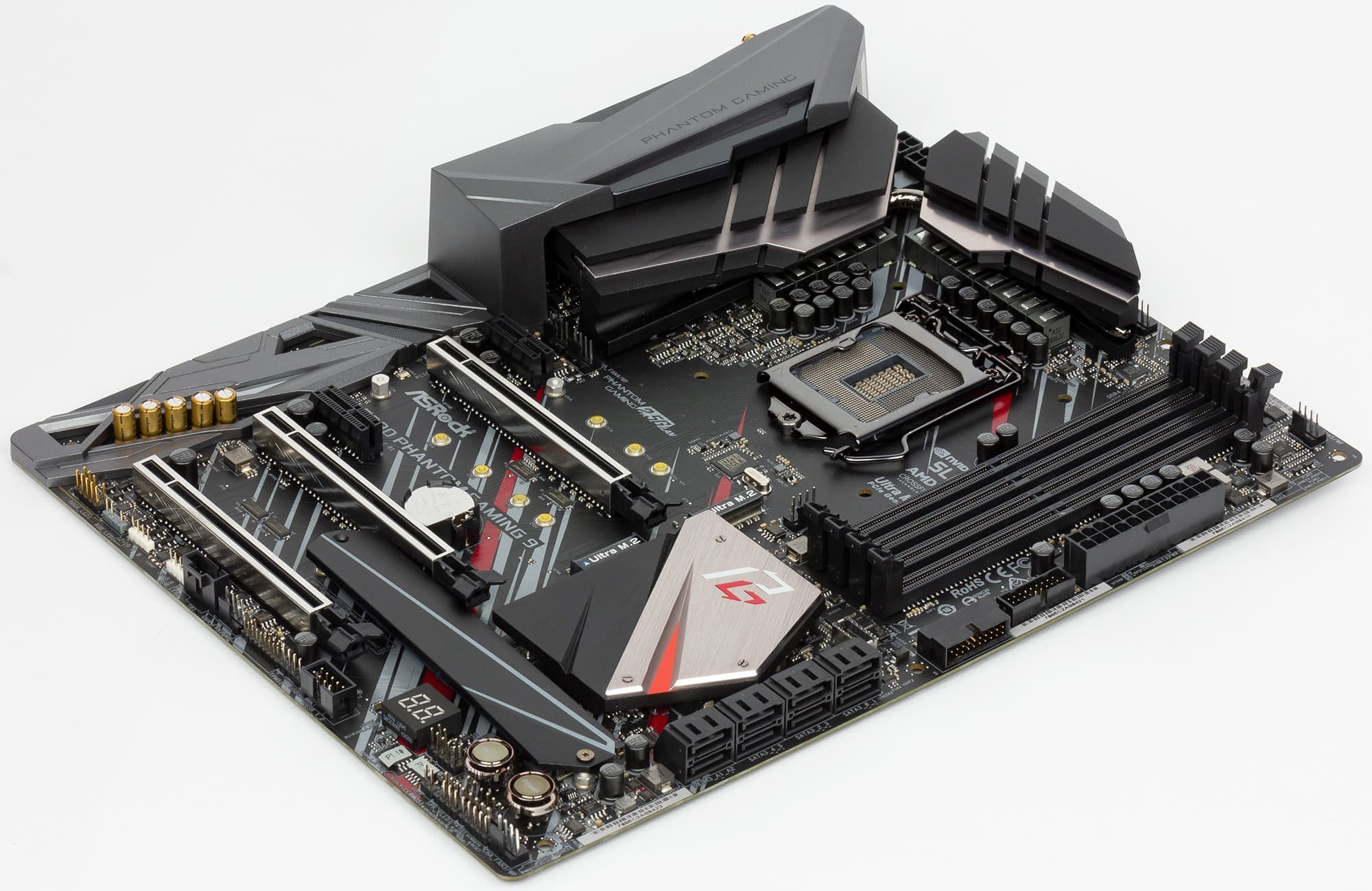

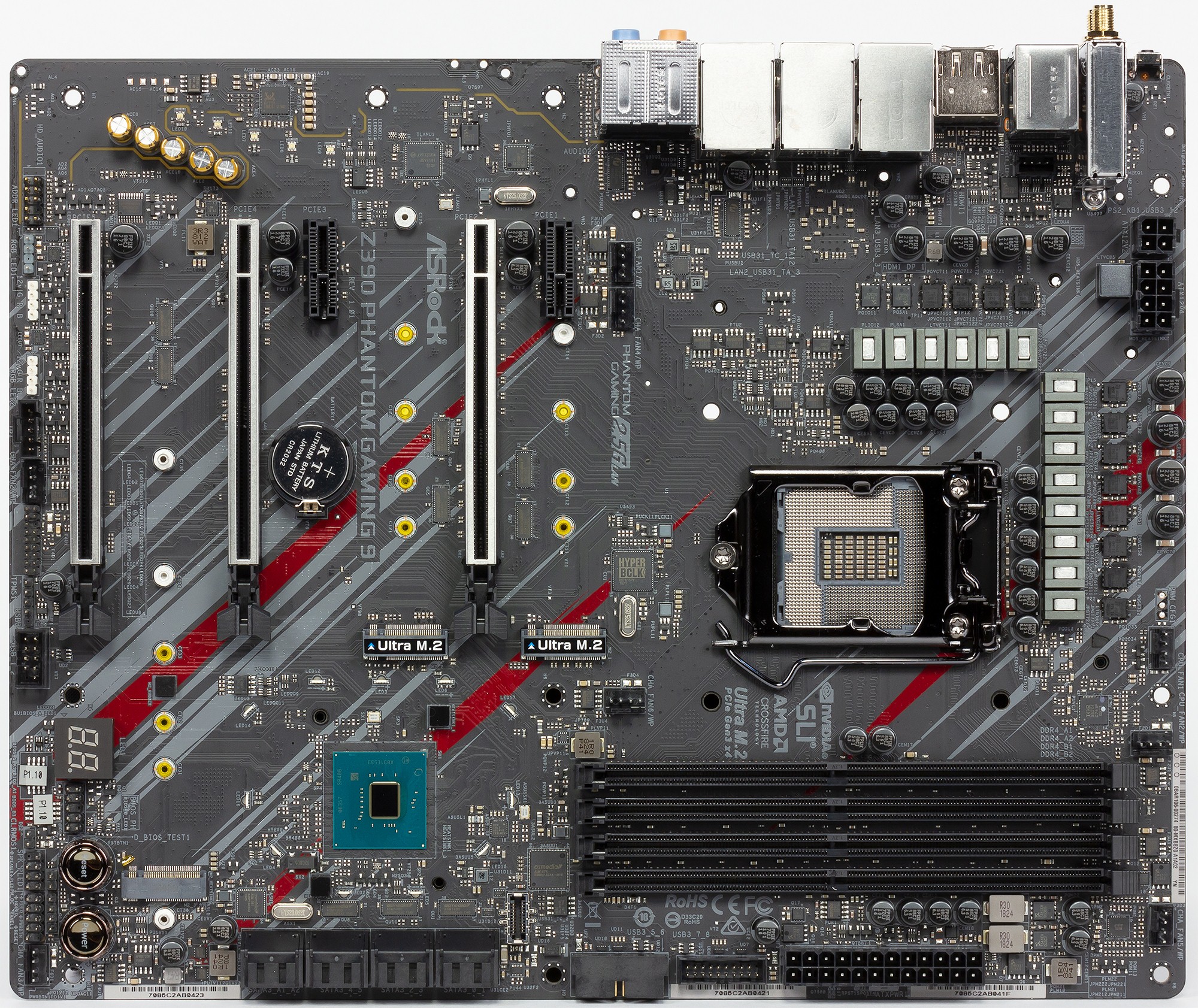

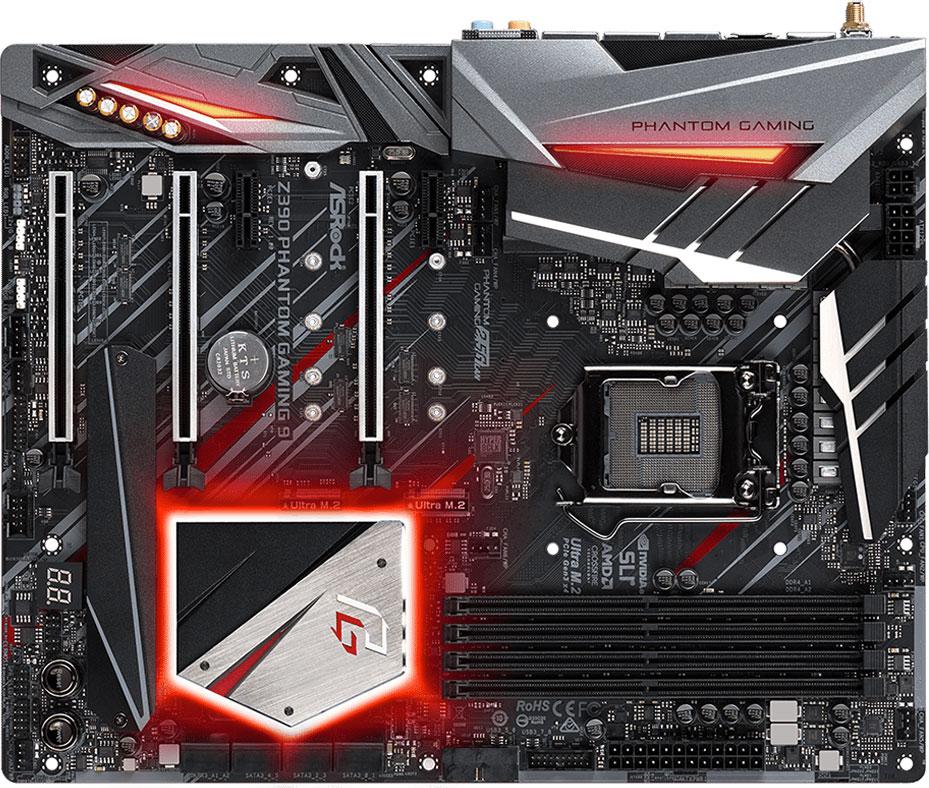

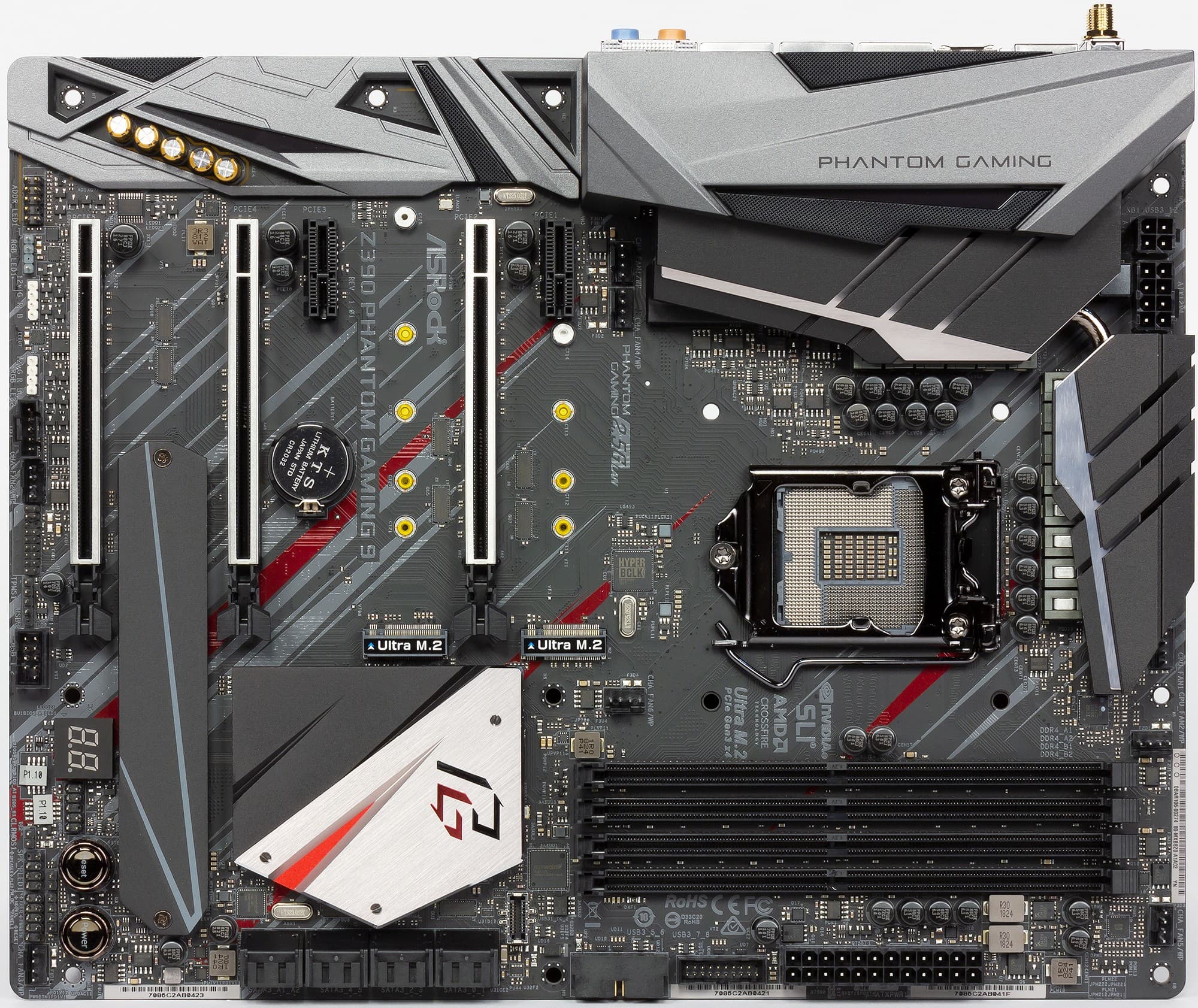

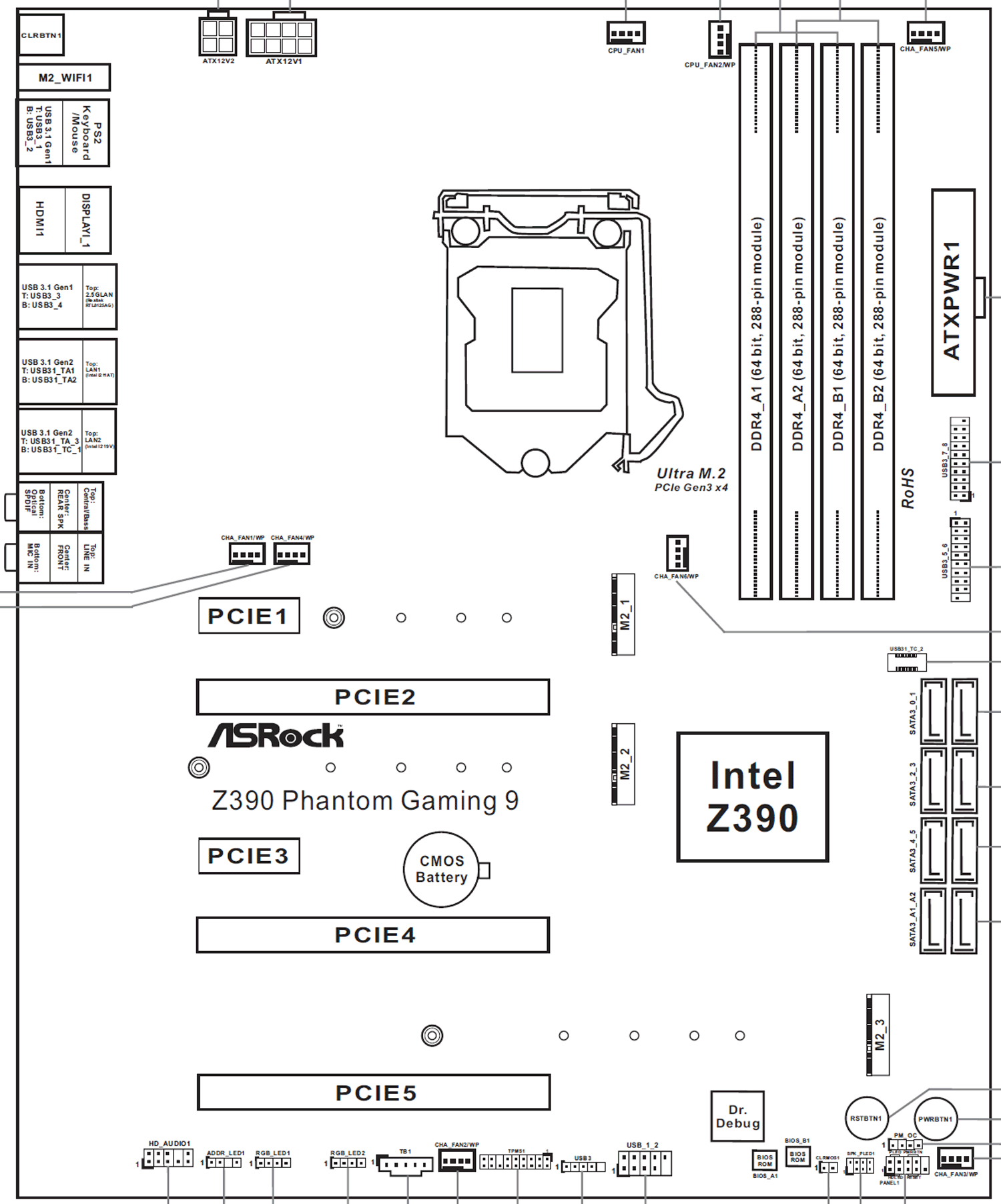

Материнская плата ASRock Z390 Phantom Gaming 9 выполнена в форм-факторе ATX, имеет размеры 305×245 мм и 10 монтажных отверстий для установки в корпус.

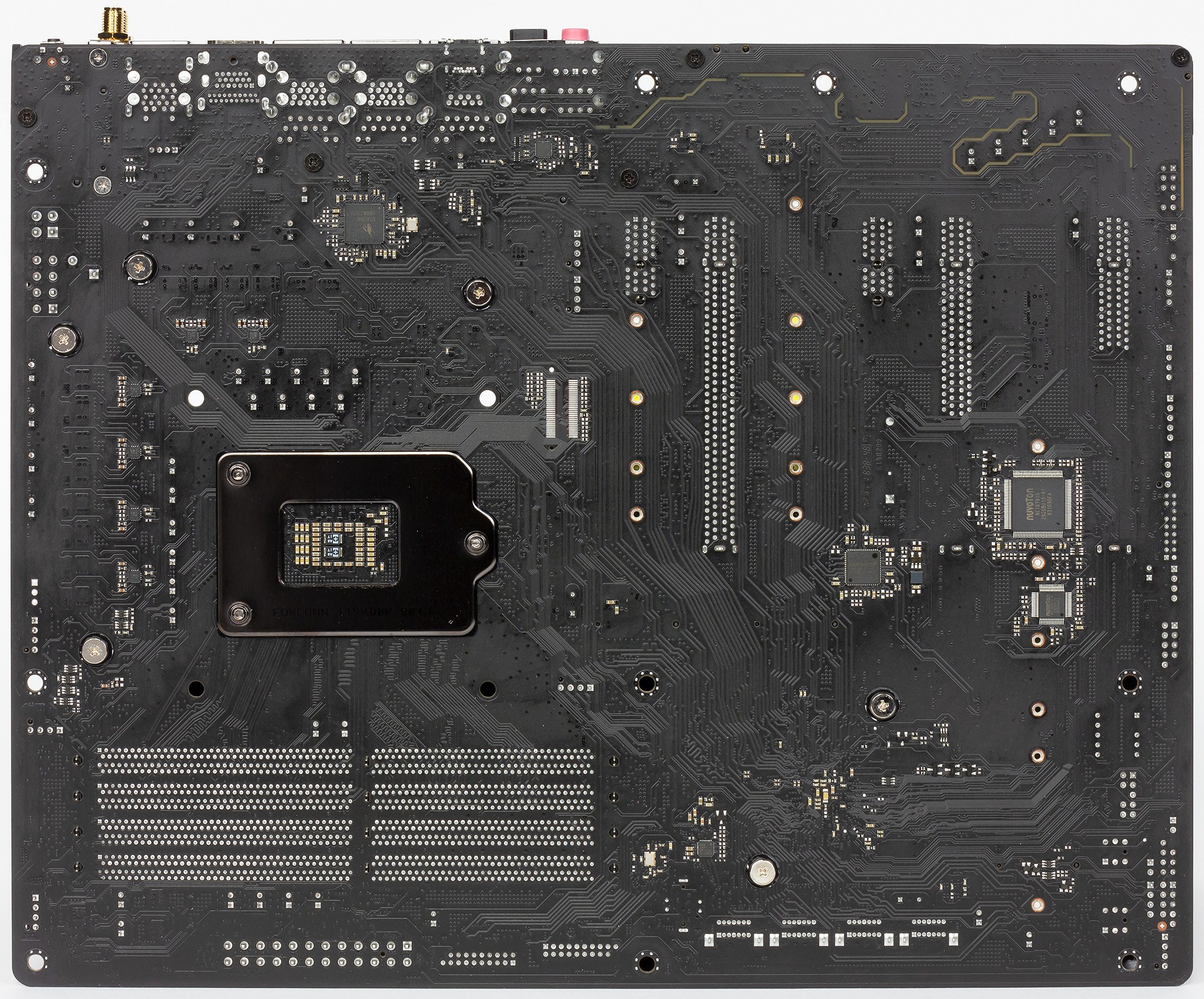

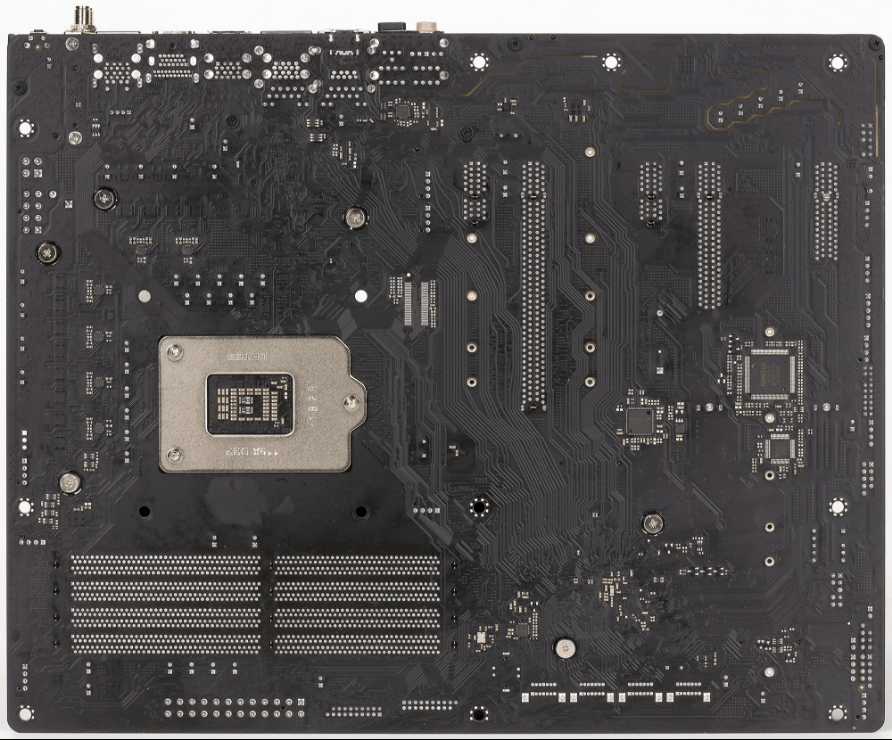

На оборотной стороне мало элементов (однако они все же есть), во всех точках пайки острые концы срезаны, поэтому если взять плату в руки, пораниться невозможно.

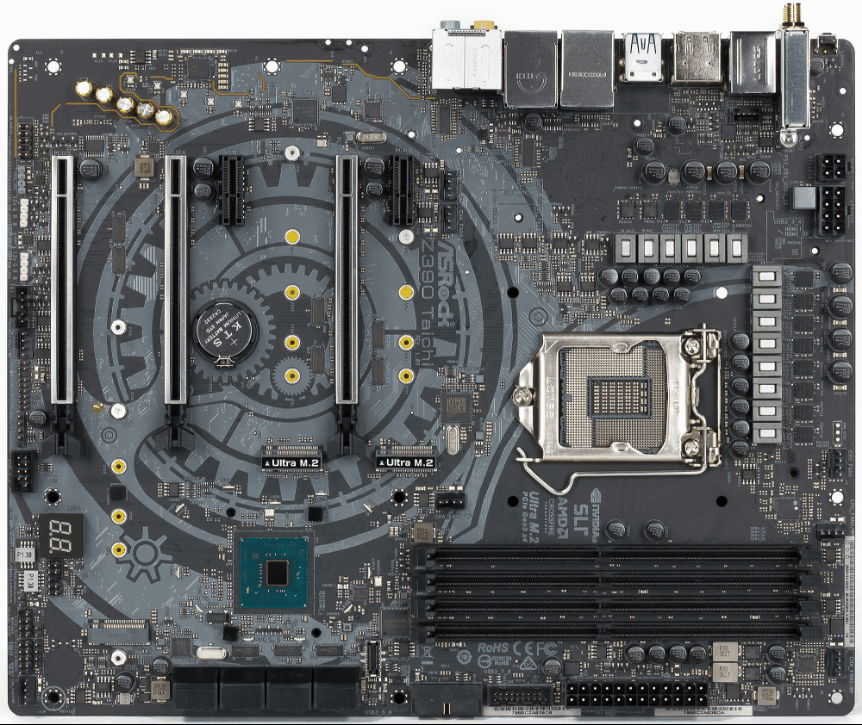

Сразу бросилось в глаза, что дизайн ну о-о-очень напоминает... Taichi. А ну-ка, сравним Z390 Phantom Gaming 9 и Z390 Taichi в виде GIF-файлов (для просмотра надо кликнуть на картинке). Лицевая сторона:

Ну что, один в один! Только рисунок на текстолите другой. Следует ли сделать вывод, что и набор периферийных контроллеров у плат одинаковый? Посмотрим на оборотные стороны (для просмотра анимации надо кликнуть на картинке).

Ага, вот и первая разница: плата Phantom Gaming 9 обладает дополнительным сетевым контроллером. Разумеется, ниже мы о нем расскажем.

Технические характеристики

Традиционная нужная и важная таблица функциональных особенностей.

Поддерживаемые процессоры Intel Core 8-го и 9-го поколений
Процессорный разъем LGA1151v2
Чипсет Intel Z390
Память 4 × DDR4, до 64 ГБ, до DDR4-4600
Аудиоподсистема 1 × Realtek ALC1220 + усилитель Texas Instruments NE5532
Сетевые контроллеры 1 × Intel i219V (Ethernet 1 Гбит/с)
1 × Intel i211-AT (Ethernet 1 Гбит/с)
1 × Dragon RTL8125AG (Ethernet 2,5 Гбит/с)

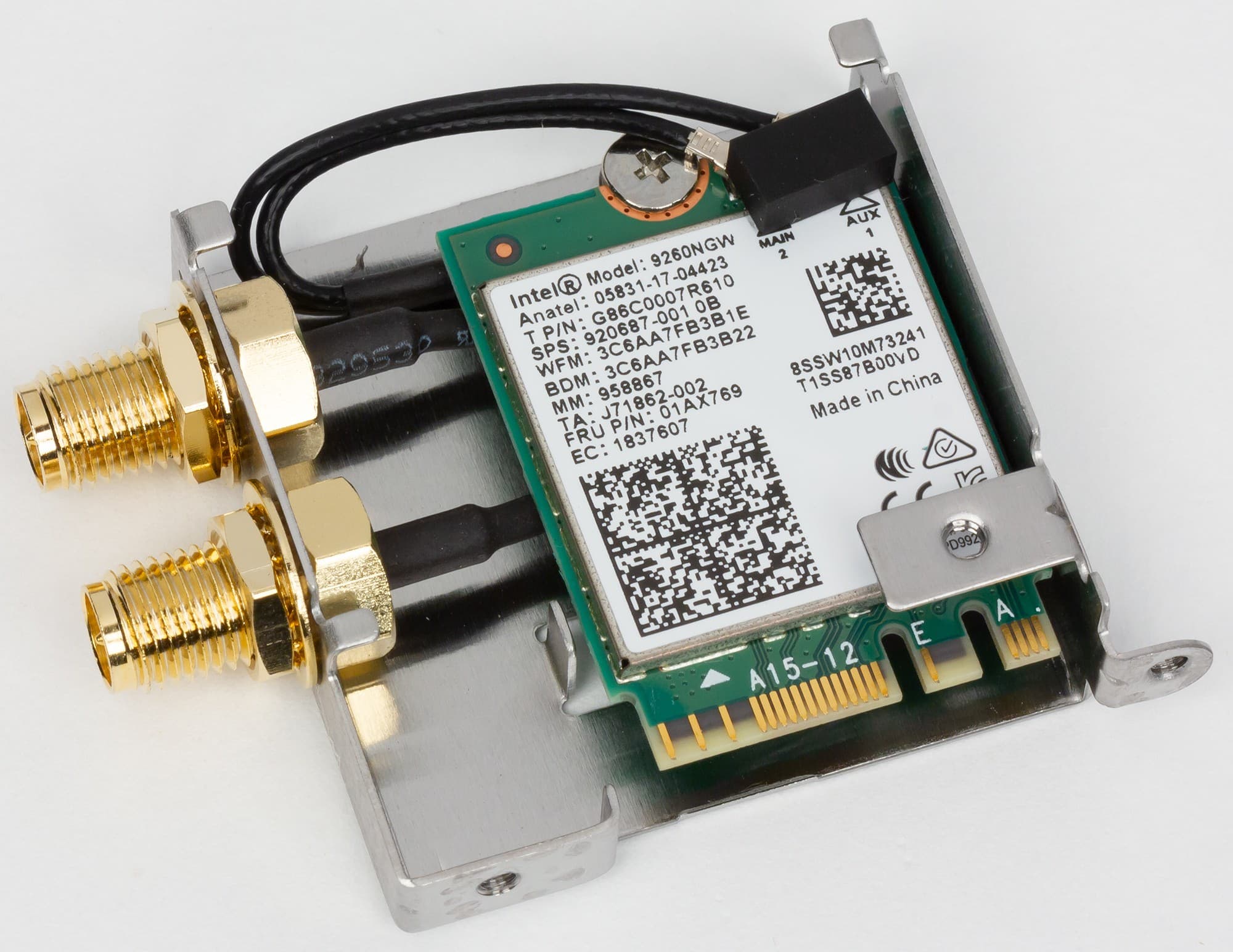

1 × Intel Dual Band Wireless AC 9260NGW (Wi-Fi 802.11a/b/g/n/ac 2,4/5 ГГц, Bluetooth 5.0)
Слоты расширения 3 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x4+x4 (CrossFire))
2 × PCI Express 3.0 x1
Разъемы для накопителей 6 × SATA 6 Гбит/с (Z390)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
3 × M.2 (Z390, для 2 устройств формата 2242/2260/2280/22110 и 1 устройства формата 2242/2260/2280)
USB-порты 5 × USB 3.1: 3 × Type-A и 1 × Type-C на задней панели + 1 внутренний порт Type-C (Z390)
4 × USB 3.0: 4 порта на задней панели (Z390)
4 × USB 3.0: 2 внутренних разъема, каждый на 2 порта (ASMedia ASM1074)
3 × USB 2.0: 2 внутренних разъема, один на 1, второй на 2 порта (Z390)
Разъемы на задней панели 1 × USB 3.1 (Type-C)
3 × USB 3.1 (Type-A)
4 × USB 3.0
3 × RJ-45
1 × PS/2
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
1 × HDMI 1.4
1 × DisplayPort 1.2
2 антенных разъема
1 кнопка сброса CMOS
Прочие внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания EPS12V
4-контактный разъем питания ATX12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.1 Type-C
2 разъема для подключения 4 портов USB 3.0
2 разъема для подключения 3 портов USB 2.0
8 разъемов для подключения 4-контактных вентиляторов
1 разъем Thunderbolt AIC
1 разъем для подключения адресуемой RGB-ленты
2 разъема для подключения неадресуемой RGB-ленты
1 разъем для переключения режимов разгона
1 разъем TPM (Trusted Platform Module)
1 кнопка включения питания (Power)
1 кнопка перезагрузки (Reset)
Форм-фактор ATX (305×245 мм)
Средняя цена
Розничные предложения

Основная функциональность: чипсет, процессор, память

Напомню, что эта плата относится к топовой серии, поэтому не только имеет красивое оформление, но и оснащена множеством периферийных контроллеров.

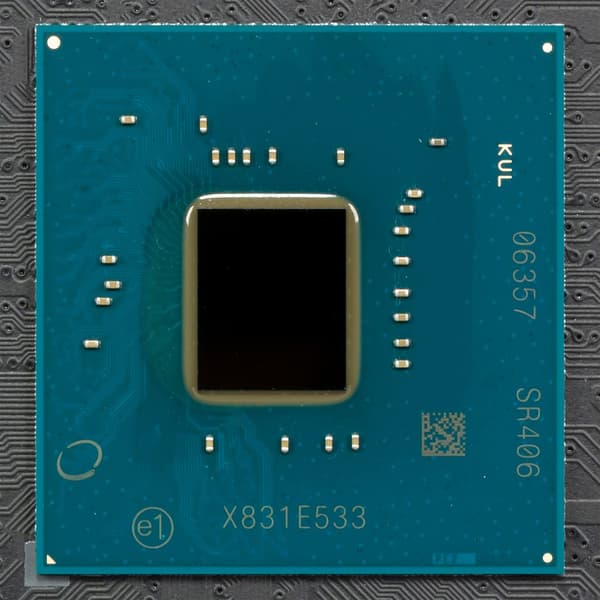

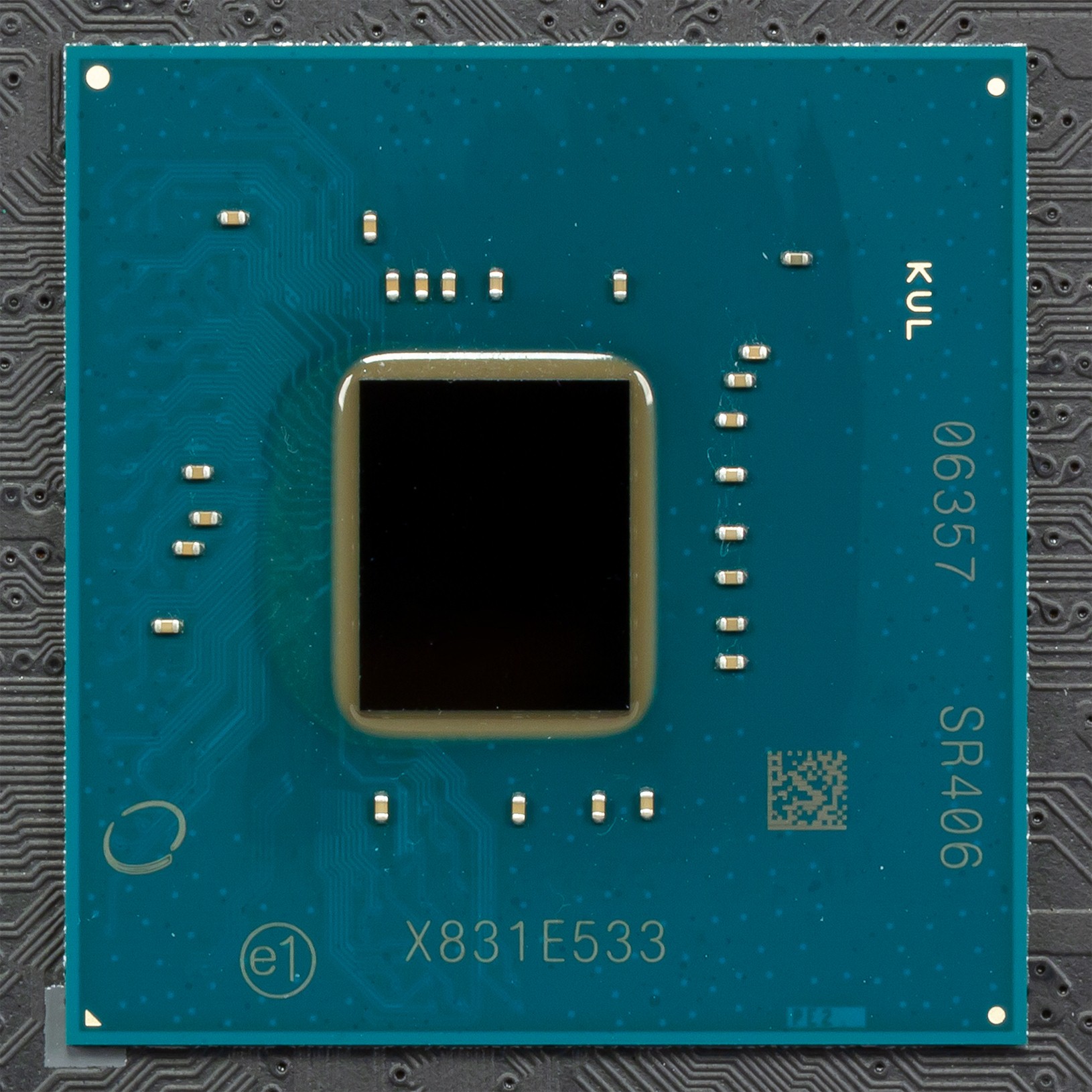

Снова посмотрим на схему чипсета Intel Z390 и его взаимодействия с процессором.

Чипсет Z390 поддерживает до 30 линий (портов) ввода-вывода, из которых до 24 отводится на PCI-E 3.0, всего может быть до 6 портов SATA 6 Гбит/с и суммарно до 14 портов USB 3.1/3.0/2.0.

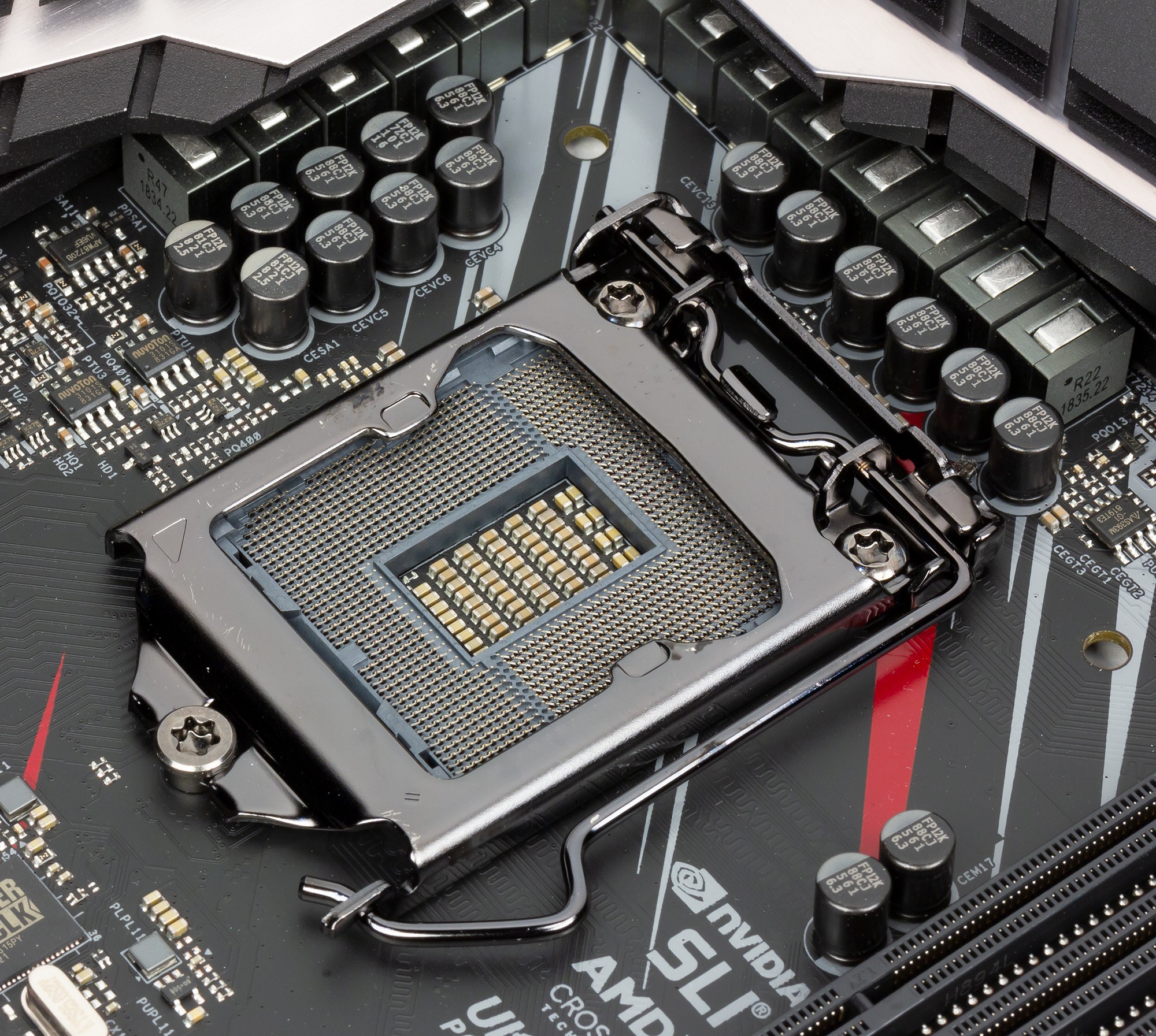

ASRock Z390 Phantom Gaming 9 поддерживает процессоры Intel Core 8-го и 9-го поколений, выполненные под разъем (сокет) LGA1151v2. Хотя физически отличий от старого LGA1151 нет, работать новые процессоры в LGA1151v1 не будут. Поэтому еще раз напомню: только модели с индексом 8000 и 9000!

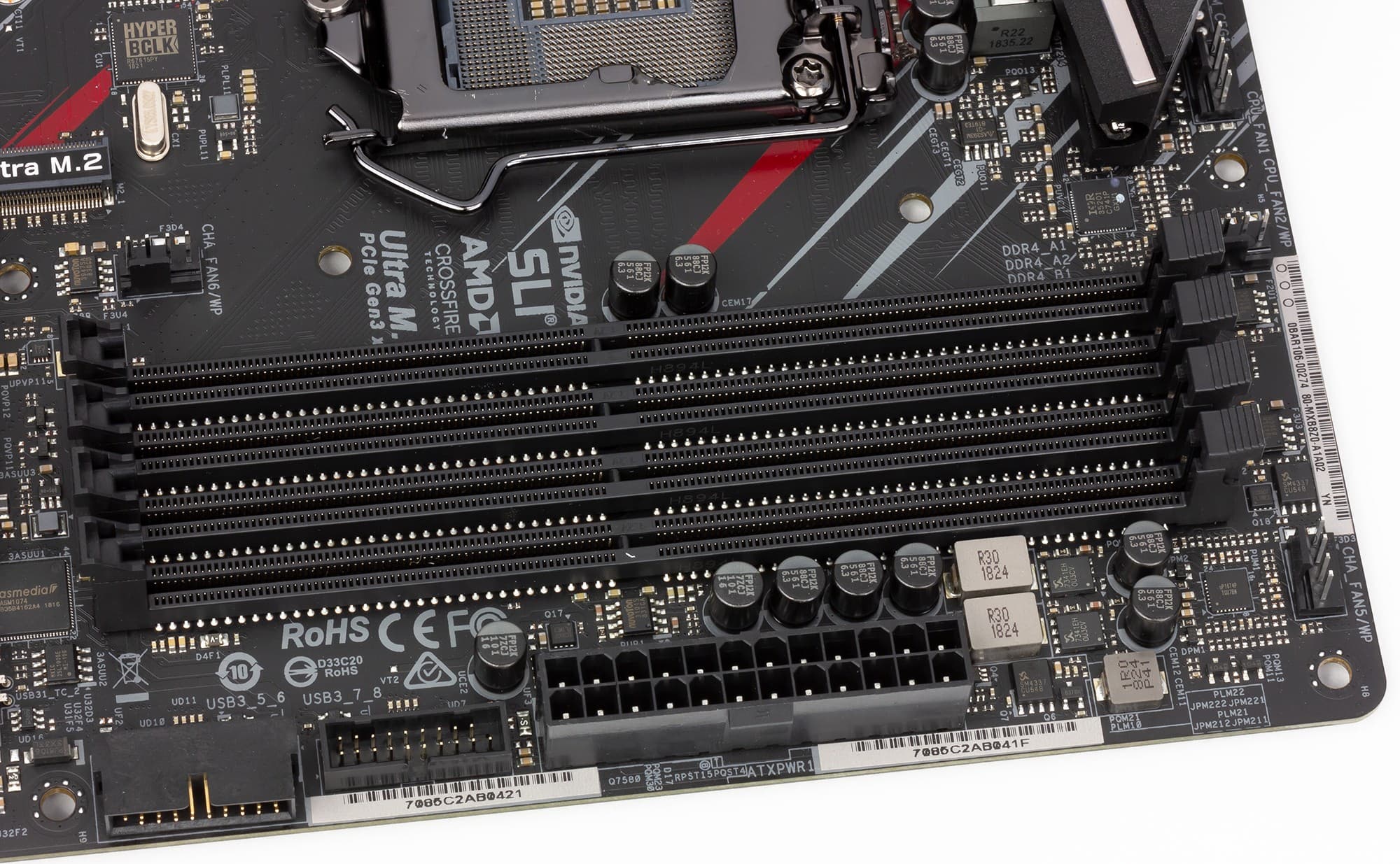

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А1 и B1 (А2 и В2)). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Уже появились модули UDIMM на 32 ГБ, и в принципе, никто не мешает ими набрать 128 ГБ ОЗУ. Но при этом стоимость одного такого модуля DIMM превышает цену самой материнки (на момент написания материала).

Так, процессор вставили, память вставили... Монитор к видеовыходу подключили (благо практически все процессоры Intel последних поколений имеют встроенную графику). Включаем... Посмотрели красивое лого заставки BIOS, выключили, выбросили комп. Короче, без периферии, через которую основа компа «общается» с накопителями, средствами управления, пользователями, вылезает в интернет, комп мертв. Поэтому дальше о периферийных «фенечках».

Периферийная функциональность

Как обычно, слоты PCI-E.

На плате есть 5 слотов: 3 PCI-E x16 (для видеокарт) и 2 PCI-E x1.

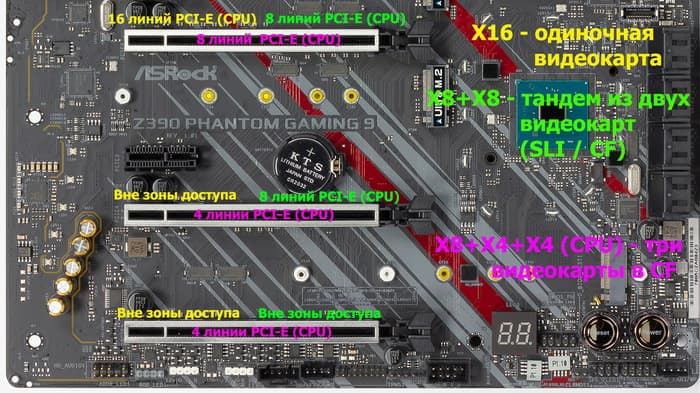

У процессора есть 16 линий PCI-E 3.0, они идут только на слоты PCI-E x16. При этом полноценно подключить 16 линиями все 3 «длинных» слота PCI-E невозможно, дефицит-с. Вот так выглядит схема распределения:

То есть полноценно получит 16 линий PCI-E только одиночная видеокарта, а «дуэт» из двух видеокарт в режиме SLI/CrossFire получит по 8 линий на каждый слот.

Если использовать комбинацию из трех видеокарт (на сегодня это актуально только для технологии AMD CrossFireX), то первая карта получит 8 линий, а остальные две — по 4. Сильно ли это снижение количества линий на каждый слот ударит по производительности в целом? Ощутимо, но не так уж сильно. Видимо, поэтому производители и не переживают на сей счет. Да и в реальности установка одновременно трех видеокарт в домашних компьютерах практически не встречается.

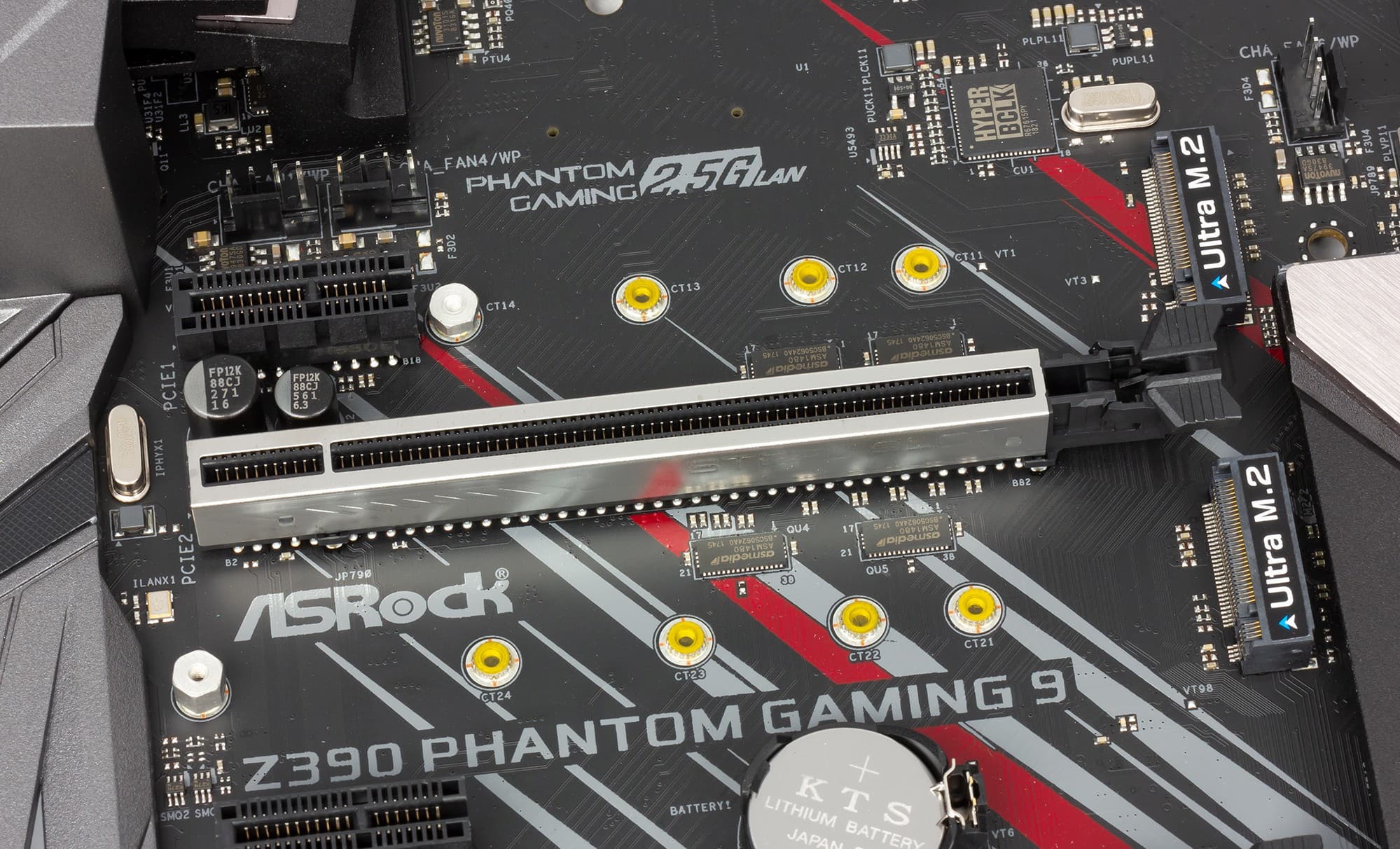

Слоты PCI-E x16 имеют металлические «оболочки» и дополнительные точки пайки — это призвано увеличить срок службы слотов. Дело в том, что современные мощные видеокарты могут быть весьма тяжелыми, а держателями-подставками свои видеокарты комплектуют только пара производителей. Распределением линий PCI-E между слотами в случае использования более одной видеокарты занимаются мультиплексоры ASMedia ASM1480.

Теперь о накопителях.

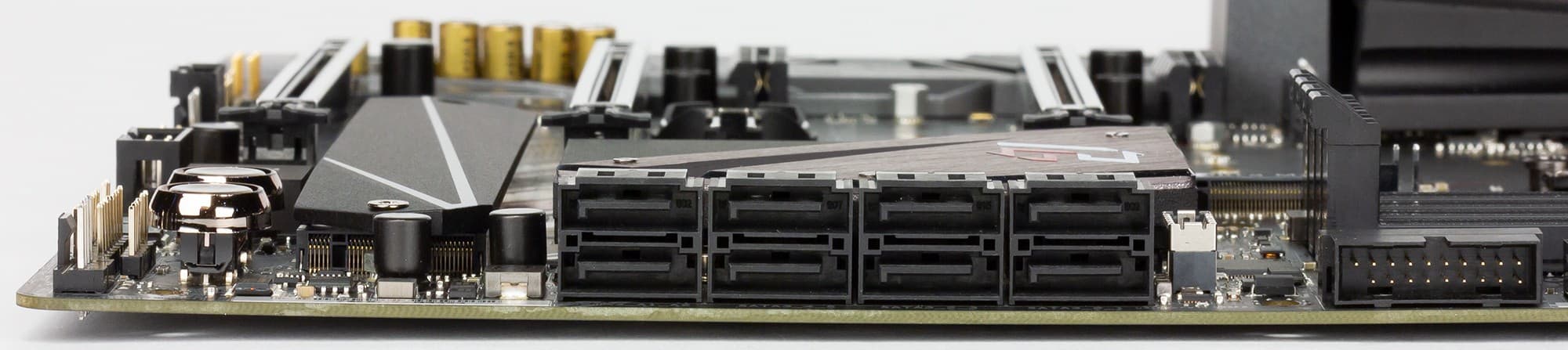

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.)

Чипсет Z390 реализует 6 портов SATA600, добавочные 2 порта реализованы через дополнительный контроллер ASMedia ASM1061.

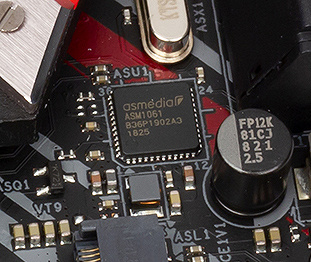

Здесь надо иметь в виду, что порты контроллера ASMedia имеют некоторые задержки, и в RAID подключенные к ним диски не объединить.

Еще есть три слота M.2, которые поддерживают все современные типы накопителей этого форм-фактора (с интерфейсами PCI-E и SATA). На снимке выше можно видеть, что слот M.2_1 установлен напротив слота PCI-Ex1, поэтому туда можно установить модуль с максимальным размером 2280. Два других слота M.2 позволяют использовать и более длинные модули размером 22110.

Как обычно, HSIO-портов чипсета на всех не хватает (даже с учетом установки дополнительных контроллеров ASMedia), поэтому что-то с чем-то должно делить аппаратные ресурсы. У данной платы слот M.2_1 (верхний) делит линии с SATA3_0 и SATA3_1 (два самых правых на снимке выше). То есть если к одному из этих трех разъемов что-то подключить, два других отключатся. Точно такая же картина с M.2_3 (слот внизу под радиатором): он совмещен с SATA3_4 и SATA3_5. А вот с M.2_2 (слот посередине, ниже первого PCI-E x16) все чуть проще: если в него вставлен накопитель с интерфейсом SATA, то отключится SATA3_3, а если с интерфейсом PCI-E, то SATA3_3 продолжит работать. При этом SATA3_2 функционирует всегда.

Все слоты M.2 обеспечивают чипсетный интерфейс PCI-E 3.0 x4 в дополнение к SATA, чего должно быть достаточно даже для самых быстрых накопителей. Разумеется, в любой слот можно установить модули Intel Optane Memory.

Нижний слот M.2 имеет свой радиатор.

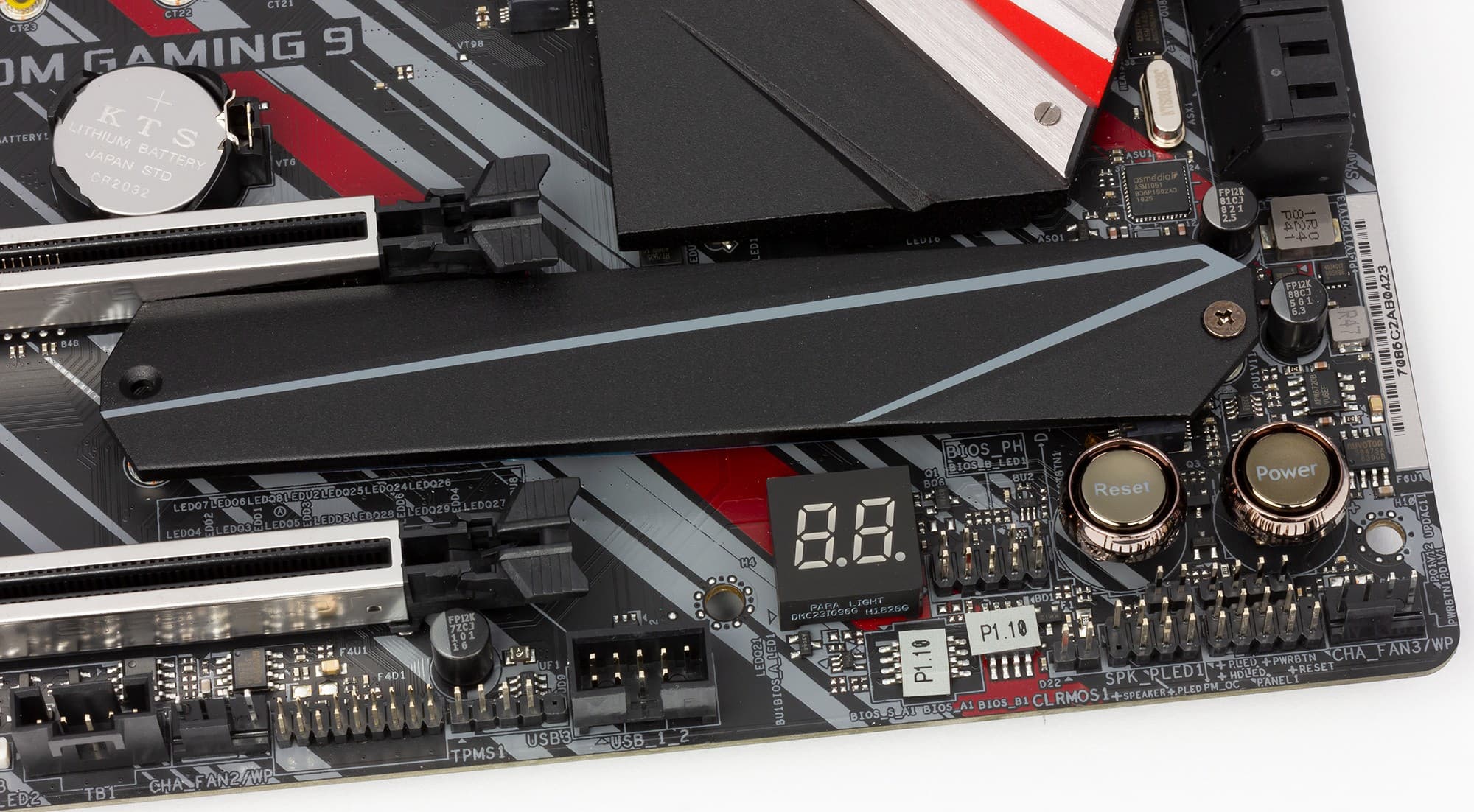

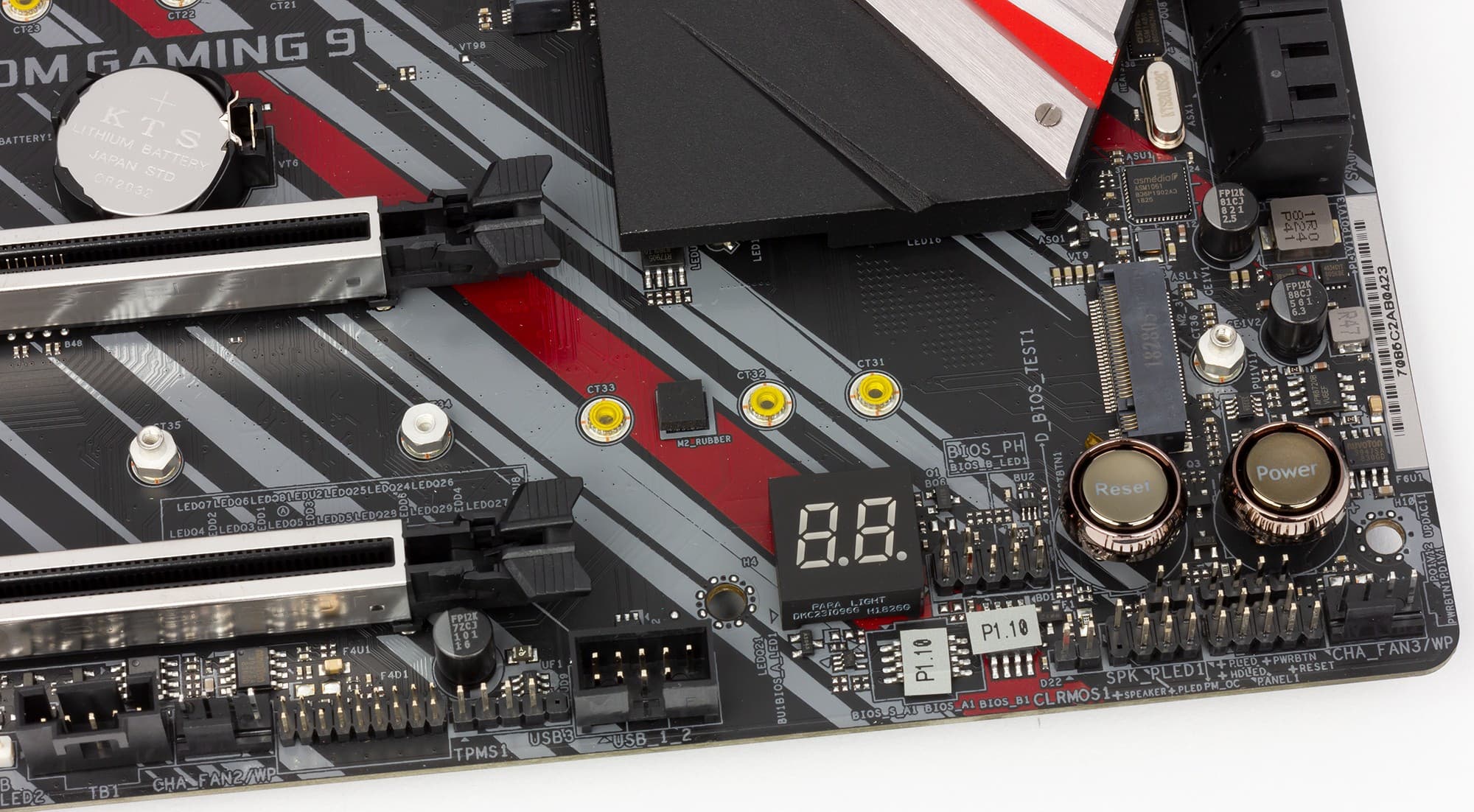

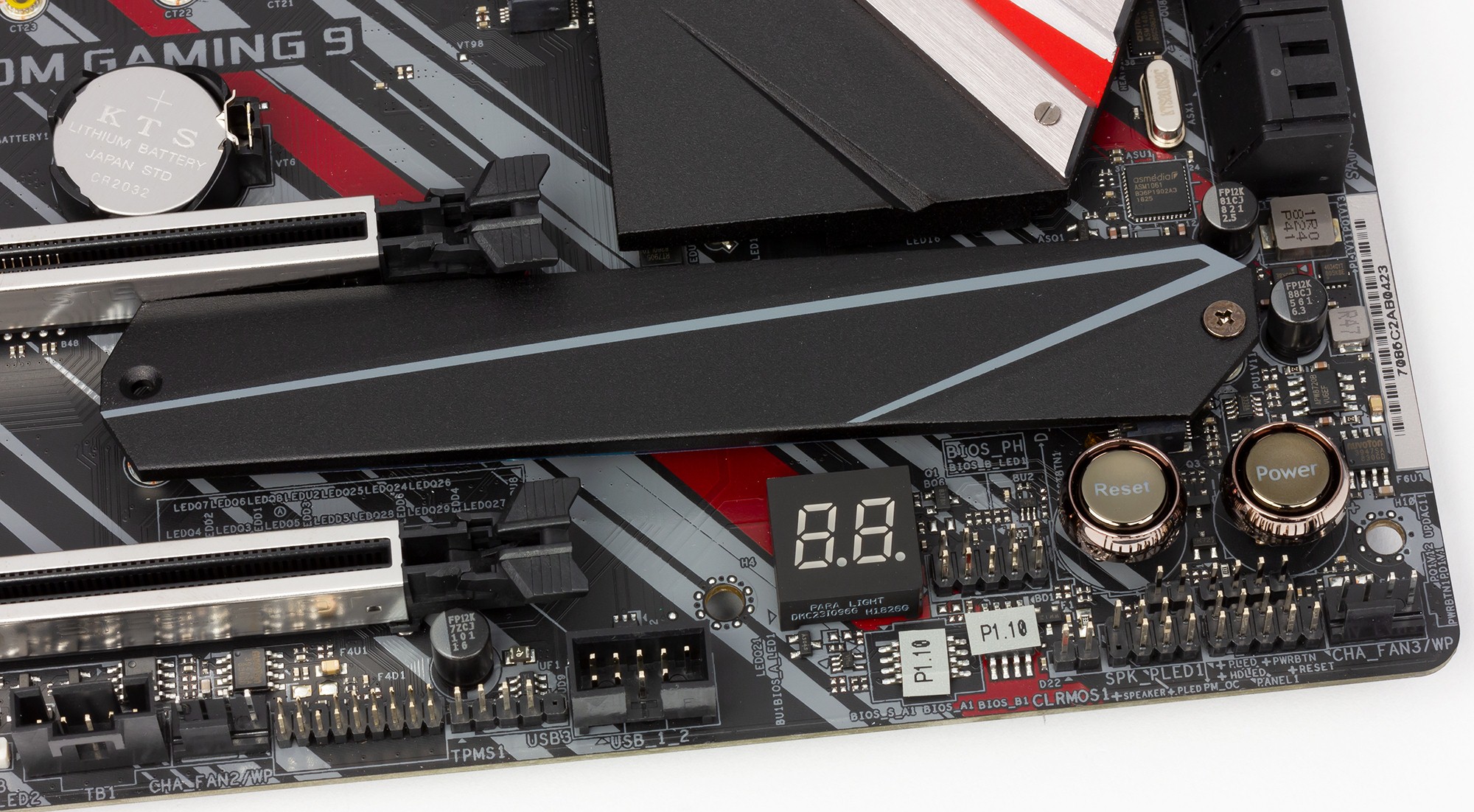

На фото выше можно заметить табло для отображения POST-кодов. Если некорректно вставить модули памяти или видеокарта как-то криво войдет в слот, этот вариант диагностики может пригодиться... Если причиной проблем оказывается разгон, есть удобная кнопка очистки CMOS на задней панели, а также вторая копия UEFI (BIOS). Также очень удобными являются физические кнопки перезагрузки компа Reset и включения Power. Все тестеры очень благодарят производителей «матерей» за наличие таких деталей. Кстати, это первое отличие платы от Z390 Taichi (там таких кнопок нет).

Теперь рассмотрим не менее важные сегодня USB-порты.

Как я говорил, Z390 способен реализовать до 14 портов USB всех типов, но при этом USB 3.0/3.1 не должно быть больше 10, а USB 3.1 — не более 6.

А что у нас? 5 портов USB 3.1 Gen2 (то есть самых быстрых), из них 3 — обычные Type-A на задней панели, 1 — там же в виде Type-C, плюс еще один внутренний Type-C (для подключения такого разъема на передней панели корпуса).

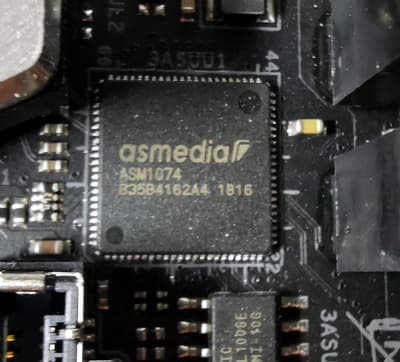

Также есть 4 порта USB 3.1 Gen1 (USB 3.0) Type-A, реализованные через Z390, и они выведены на заднюю панель (по обеим сторонам от разъемов HDMI/DP). И еще за счет Z390 реализованы 3 внутренних порта USB 2.0.

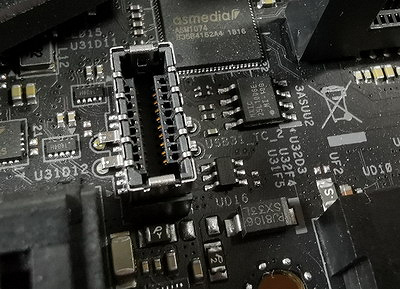

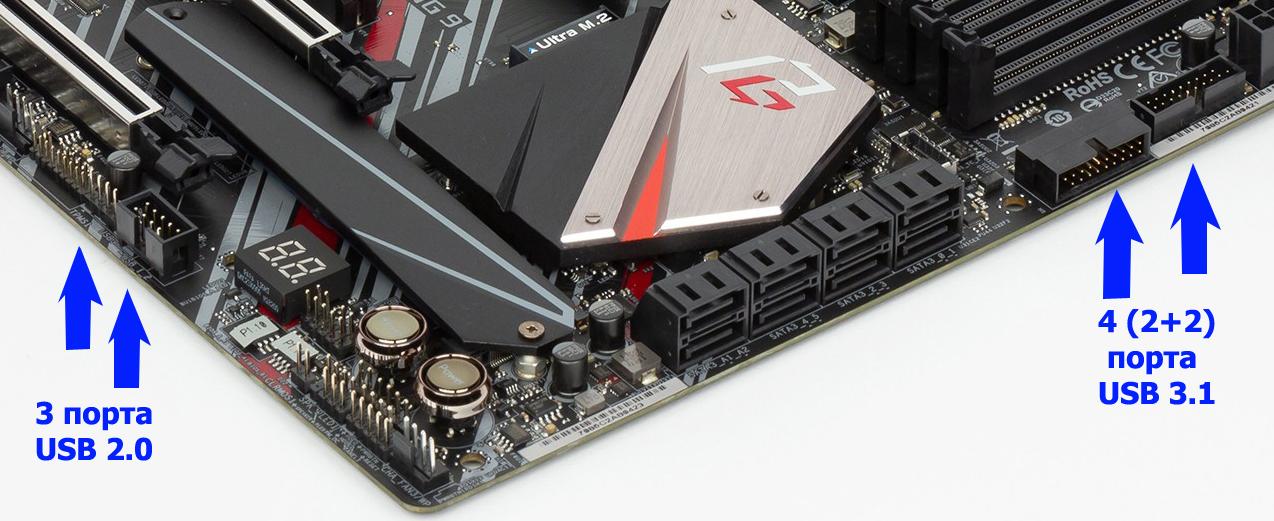

На картинке ниже хорошо видны 2 разъема: один сдвоенный на 2 порта USB 2.0 и один одинарный. Всего у нас получилось 12 портов USB через Z390.

На картинке справа дополнительные 4 внутренних порта USB 3.1 Gen1, которые реализованы через контроллер ASMedia ASM1074.

Установлено 2 разъема, каждый на 2 порта. Все эти контроллеры имеют связь с чипсетом посредством PCI-E x1.

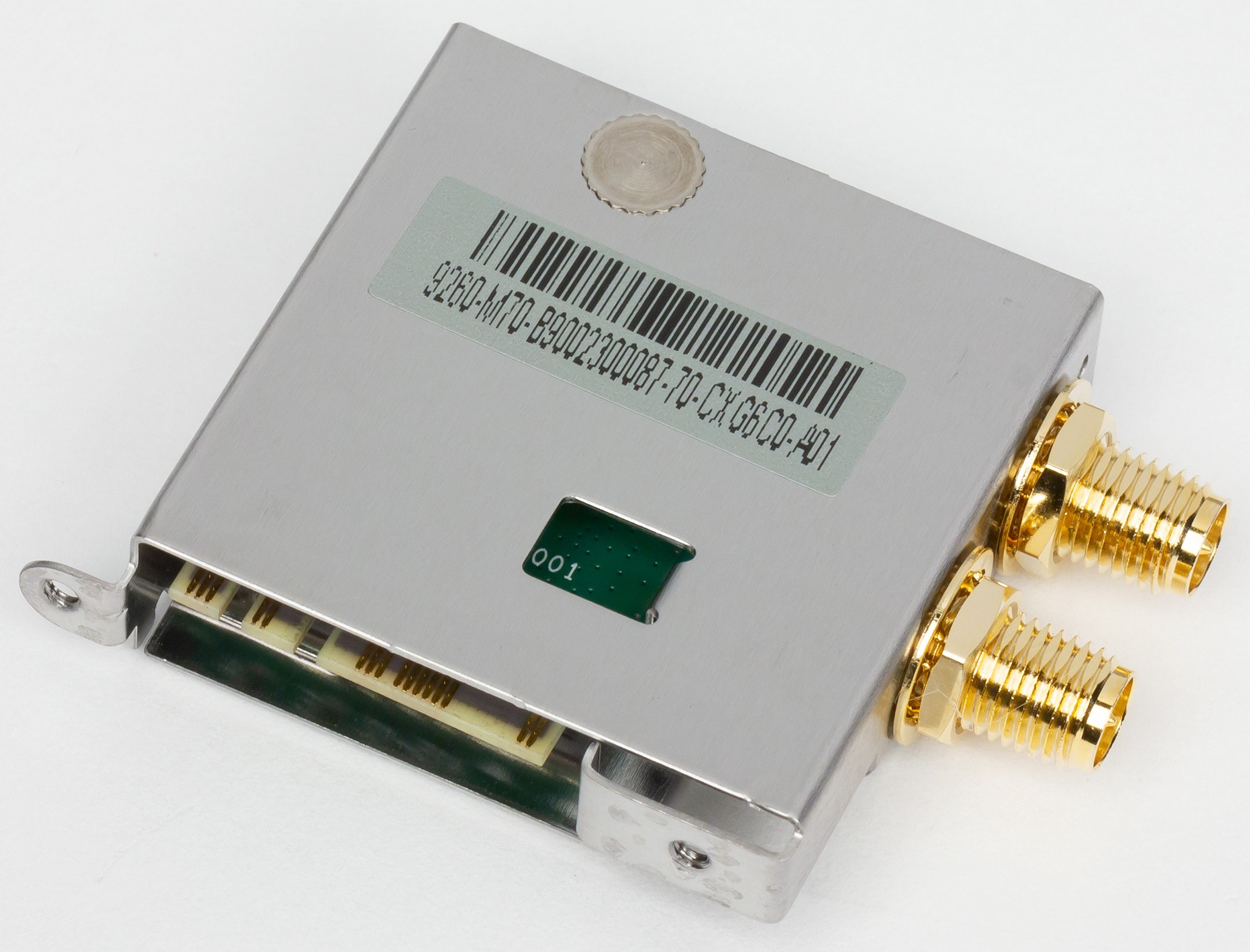

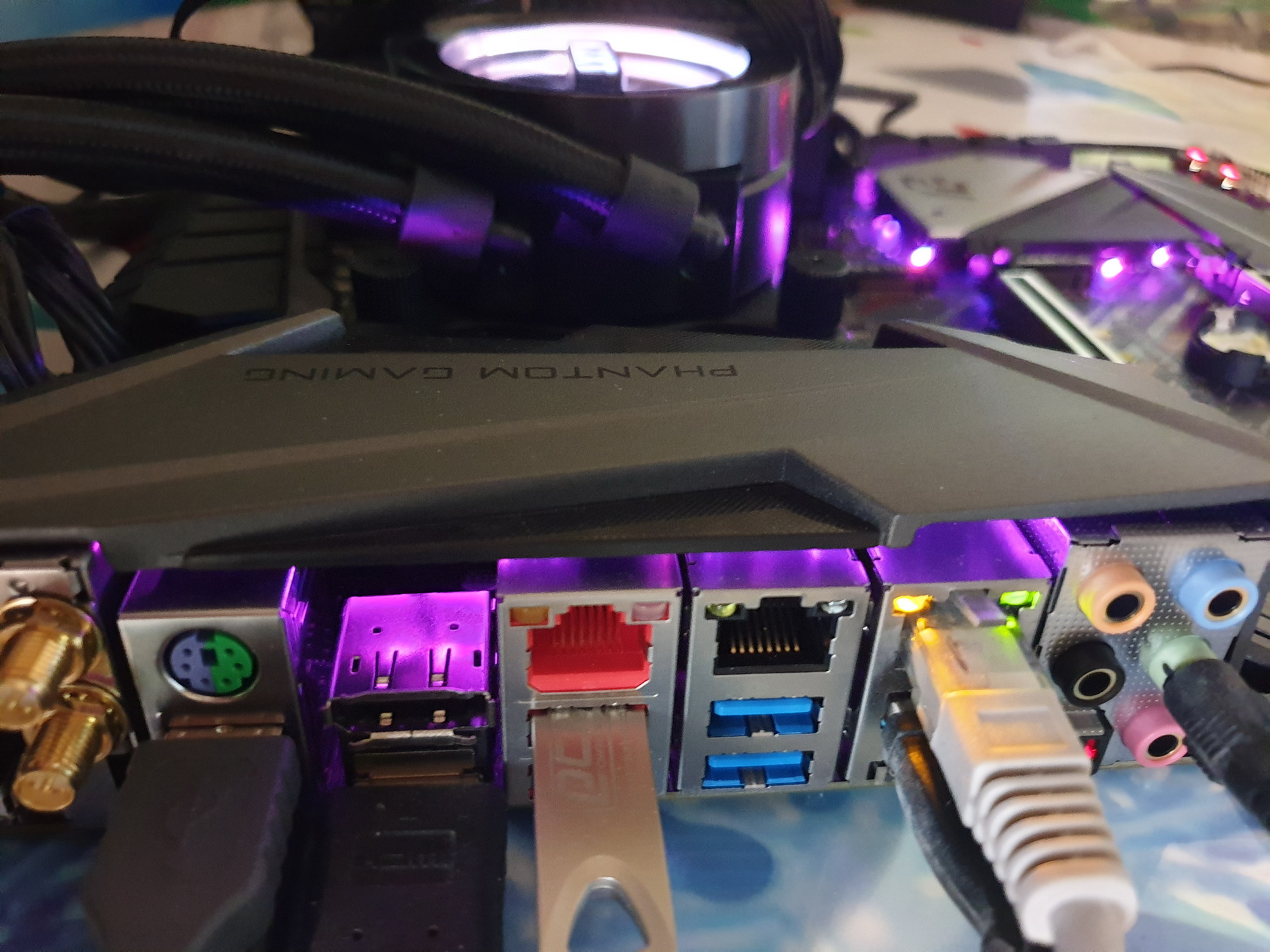

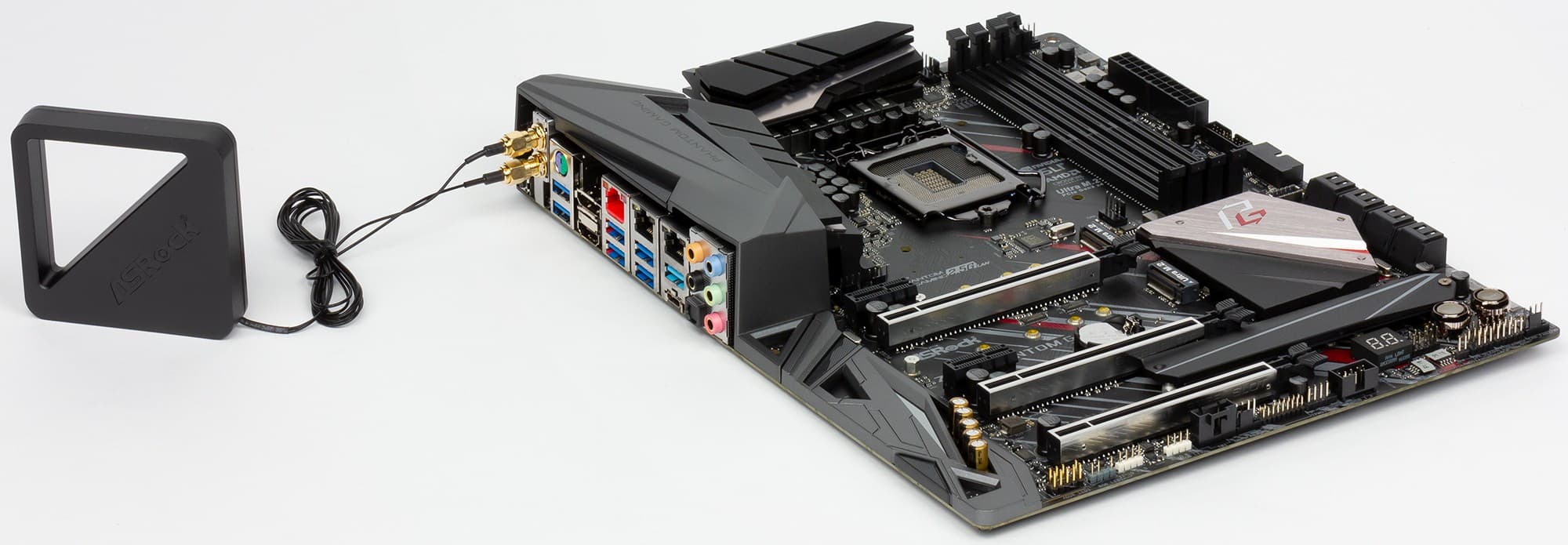

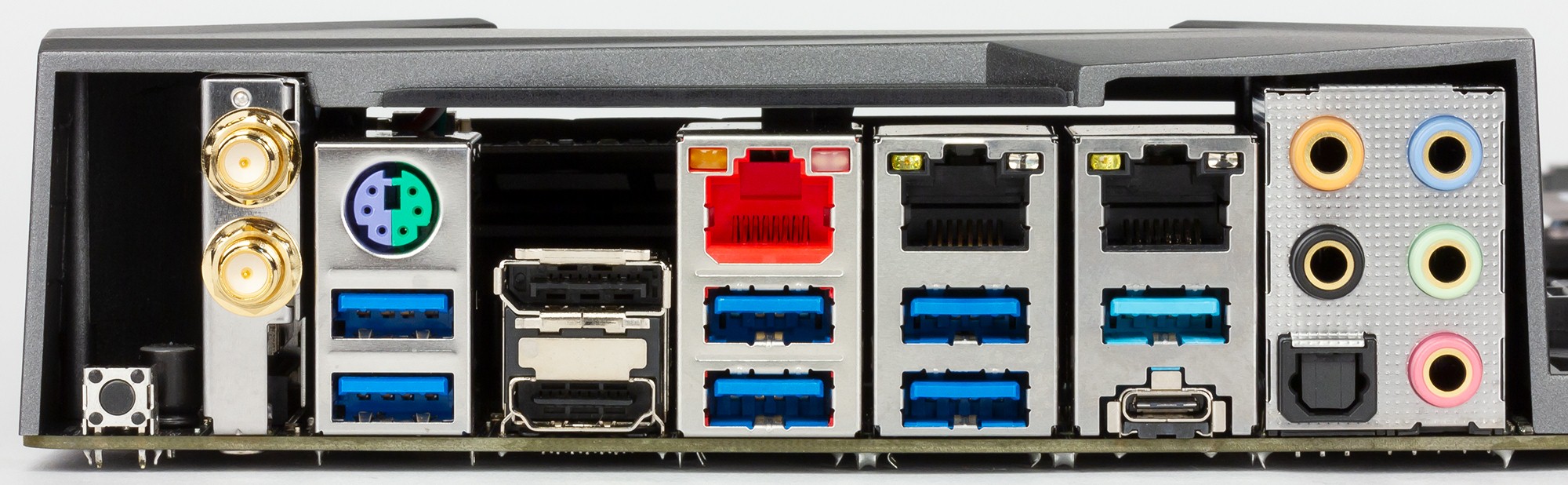

На задней панели платы нашлось место двум выводам для антенн Wi-Fi и порту PS/2. Казалось бы, зачем сейчас PS/2... Однако иногда операционная система не может распознать USB-устройства, так что воткнутые в USB мышь и клавиатура оказываются недоступны, а вот PS/2-периферия работает всегда (если, конечно, она есть у вас под рукой). Также на задней панели имеются видеовыходы HDMI 1.4 и DisplayPort 1.2 на случай, если вы захотите использовать встроенное видеоядро, имеющееся у абсолютного большинства современных процессоров Intel.

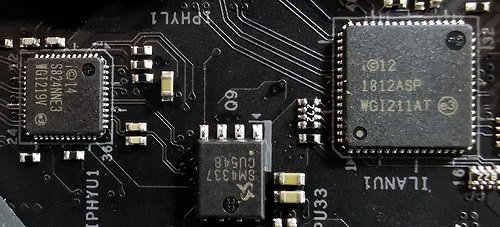

Что касается сетевой поддержки, то у данной материнки ее предостаточно! Традиционно есть два сетевых контроллера Intel GigaPHY i219V и GigaLAN i211AT, чьи разъемы RJ-45 тоже имеются на задней панели. Контроллеры подключены к чипсету линиями PCI-E x1. Еще одной линией к чипсету подключен слот M.2_4 (E-key), занятый адаптером беспроводных сетей Intel Wireless AC 9260NGW.

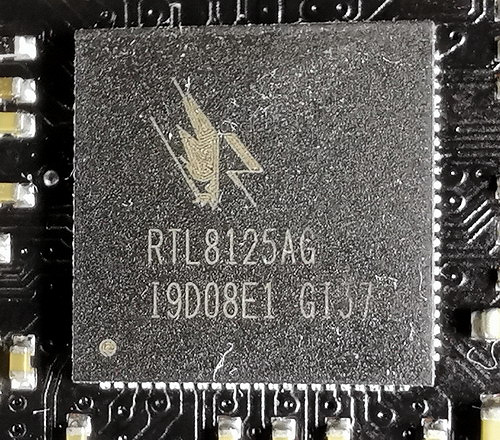

Ну и вот еще одно отличие данной материнской платы от Z390 Taichi: наличие третьего проводного сетевого контроллера Realtek Dragon RTL8125AG. Заявлена максимальная скорость 2,5 Гбит/с!

Контроллер сертифицирован по стандарту IEEE 802.3bz (с 2016 года — 2.5GBase-T). Однако проверить его в деле просто негде: все обычные сетевые устройства (роутеры и контроллеры) рассчитаны максимум на 1 Гбит/с. Этот контроллер нацелен на геймеров: компания Realtek долго завидовала Qualcomm и Intel, потому что хардкорные игроки величали геймерскими сетевые устройства именно этих компаний, а зачем решила выпустить самый быстрый игровой сетевой контроллер. Даже если физически не получается достичь 2,5 Гбит/с из-за аппаратных ограничений, все равно компанией декларируется рост скорости передачи именно в играх за счет оптимизации трансфера очень мелких пакетов, характерных для игровых сетевых соединений. Как это достигается? Рассмотрим в разделе ПО.

Продолжаем «гулять по периферии». Среди прочего здесь имеется 5-контактный разъем Thunderbolt AIC для подключения фирменной платы расширения с соответствующим портом, а также разъем TPM для подключения систем обеспечения безопасности.

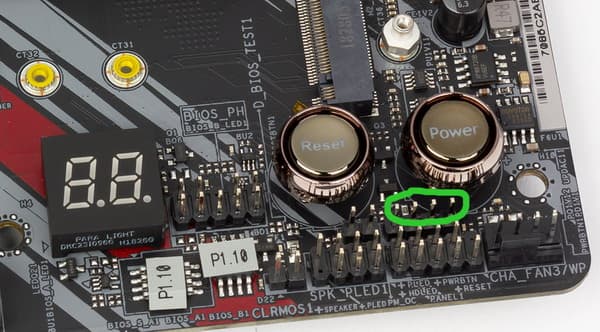

Также есть разъем, предназначенный для любителей «быстрого» разгона (как раз для тех, кто хочет «нажать кнопку, и чтобы оно само...»).

Требуется лишь наличие на корпусе соответствующей кнопки Turbo/Super/Puper/Paradise.

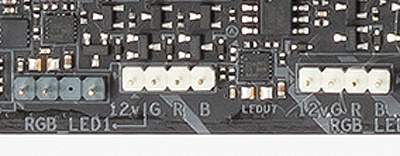

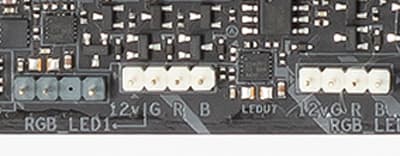

Также стоит упомянуть, что на плате есть три разъема для подключения светодиодных лент. Два из них предназначены для подключения RGB-лент 12 В/3 А (до 36 Вт), и один — для подключения Addressable LED (5 B/3 A, до 15 Вт). Моддинг ПК все активнее входит в жизнь владельцев настольных систем.

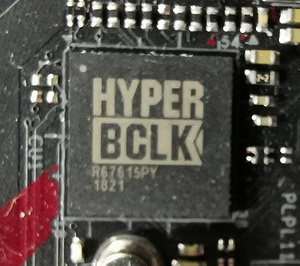

На материнской плате имеется дополнительный тактовый генератор — на случай, если пользователь захочет осуществить разгон процессора с заблокированным множителем за счет поднятия частоты шины. В настройках BIOS Setup на этот случай имеются всевозможные комбинации соотношений частот шин, памяти и пр., однако, как пишут многие, современные процессоры плохо поддаются такому разгону.

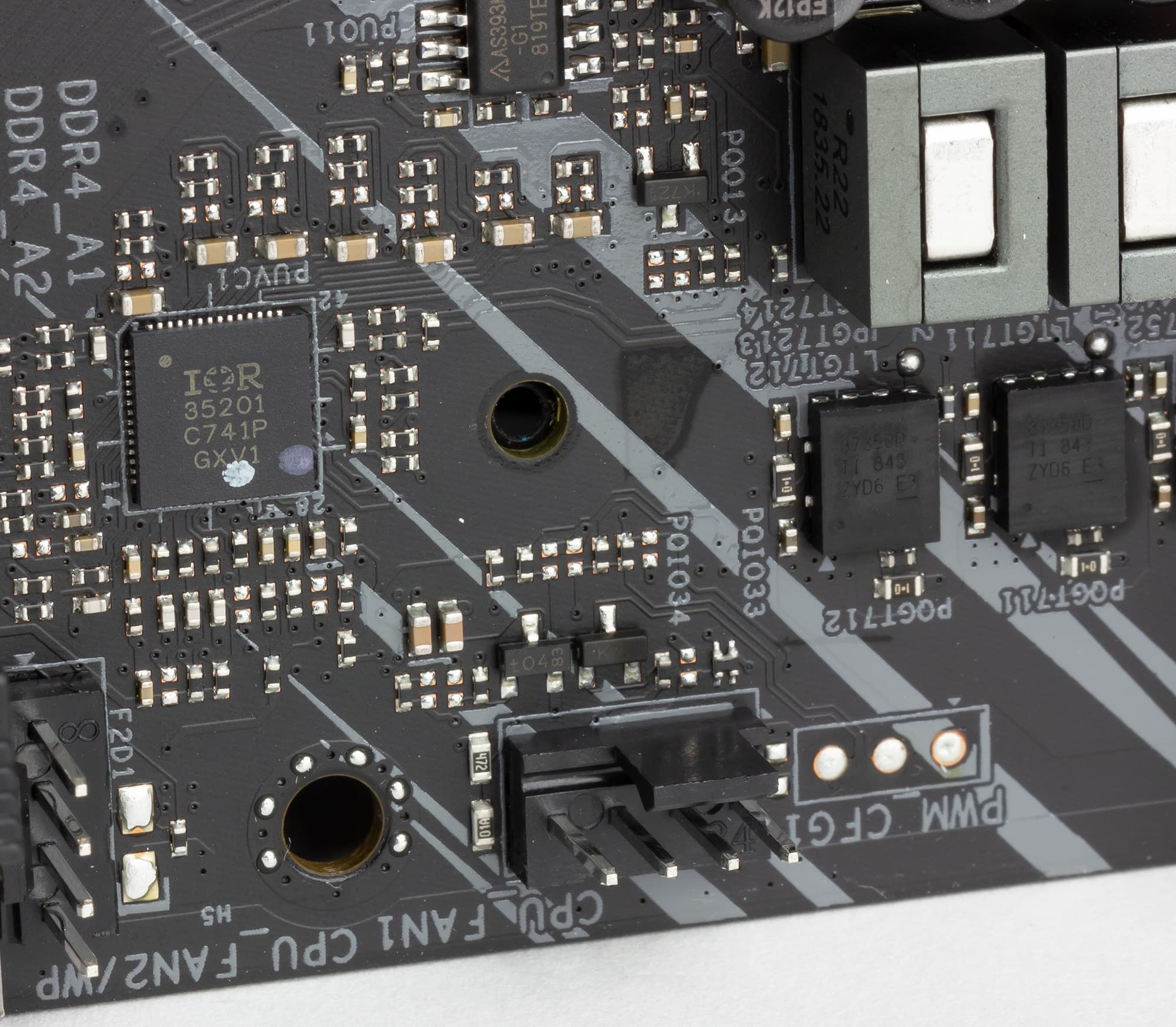

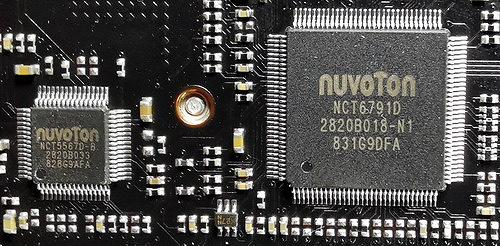

Ну и напоследок про разъемы для подключения вентиляторов, их на плате 8 штук. CPU_Fan1 предназначен для обычного воздушного кулера процессора, а CPU_Fan2 — для подключения жидкостной системы охлаждения процессора. CHA_Fan1—6 поддерживают любые системы охлаждения корпуса, включая также и жидкостные (например, на видеокарте). Мониторинг этих разъемов, а также работу порта PS/2 обеспечивает I/O-контроллер Nuvoton, расположенный на обороте платы.

Аудиоподсистема

Как и практически во всех современных материнских платах, звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

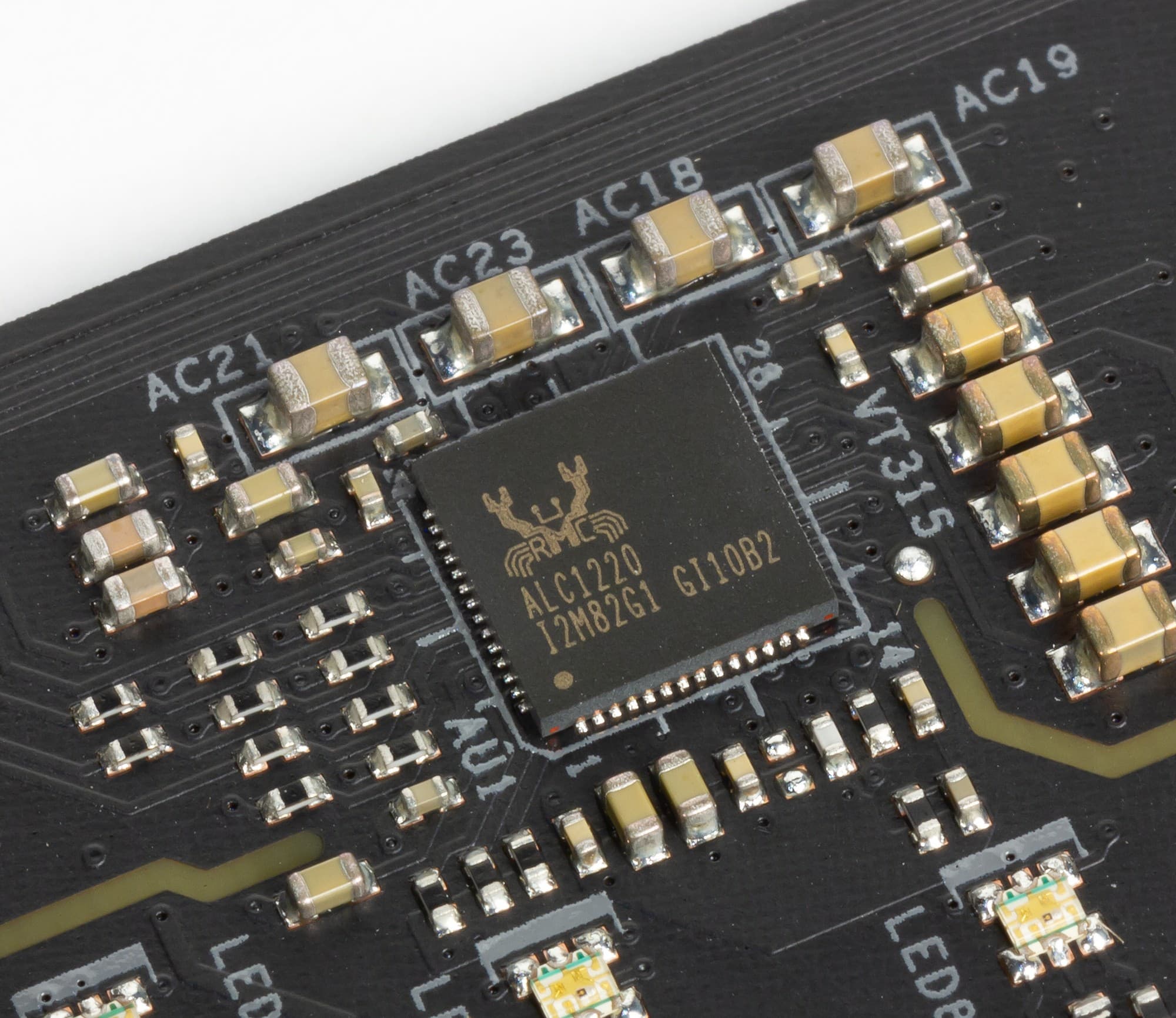

Так выглядит аудиоконтроллер в обрамлении светодиодов

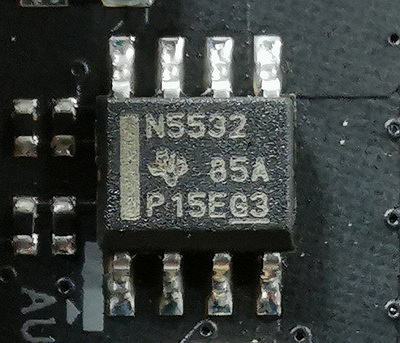

Сопутствует ему усилитель для наушников NE5532 компании Texas Instruments. Заявлена поддержка наушников с импедансом до 600 Ом.

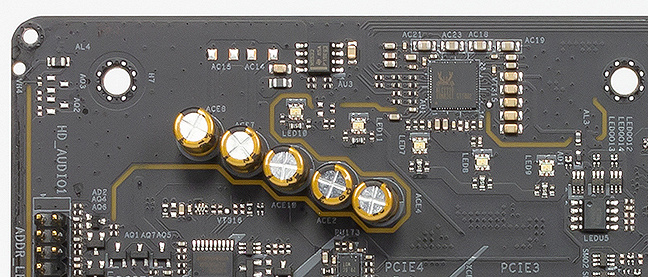

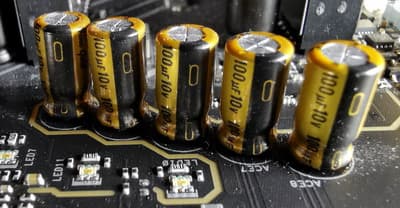

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. По заявлению производителя, левый и правый каналы усилителя разведены по разным слоям печатной платы. Аудиотракт комплектуется аудиоконденсаторами Nichicon Fine Gold.

В целом, это стандартная по нынешним меркам аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

Эстетам в области музыки следует обратить свой взор на совсем иные решения — например, Creative Labs (эх, как сейчас помню, какие когда-то были саундбластеры у этой сингапурской фирмы!) или иных производителей аудиофильских продуктов. И вот тут следует сказать о том, что аудиотракт на этой «материнке» представляет собой аппаратно-программный комплекс Sound Blaster Cinema 5. То есть аппаратная «начинка» — от Realtek, а драйвера и сопутствующее программное обеспечение — от Creative. Детально — ниже при рассмотрении ПО. А тут я добавлю, что все 5 аудиоразъемов имеют позолоченное покрытие.

Питание, охлаждение

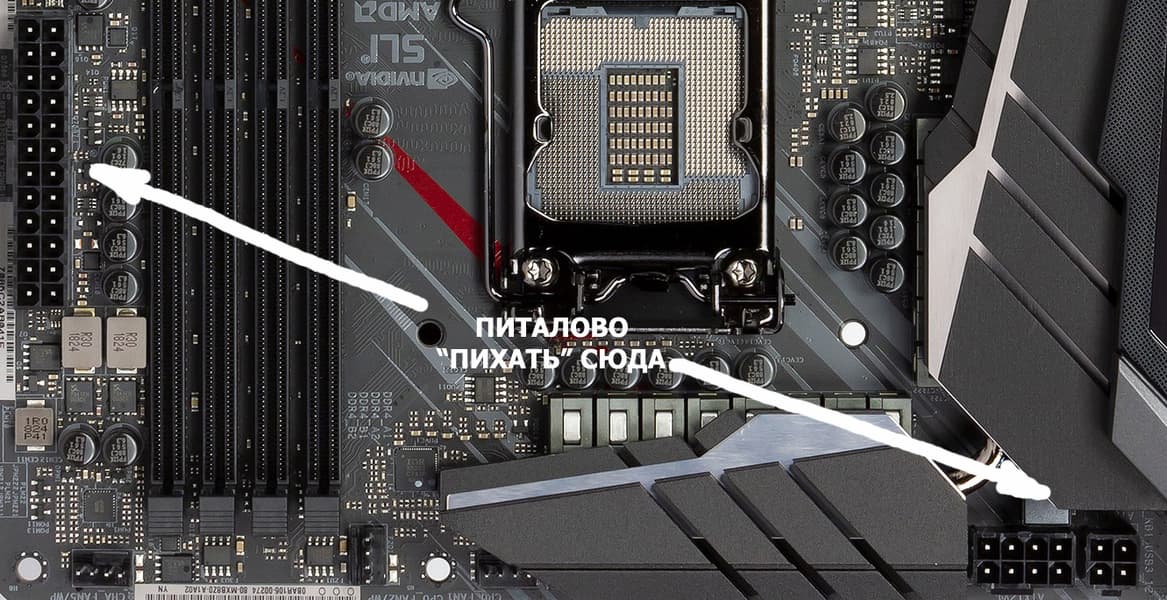

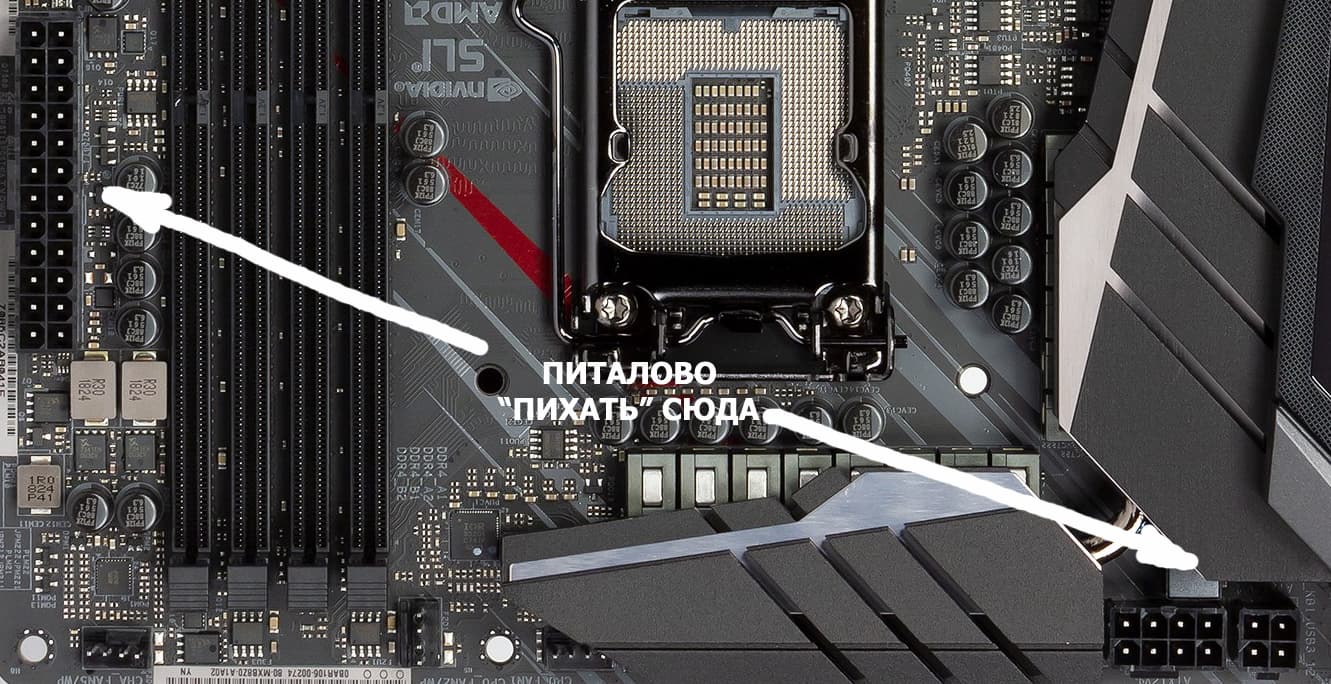

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь один 8-контактный EPS12V и один 4-контактный ATX12V. В руководстве предлагают подключать все, на практике же всё, разумеется, работает и с одним подключенным разъемом, передающим питание на конвертер процессора, однако если планируется разгон и дополнительные манипуляции с питанием, то лучше подключить все три разъема.

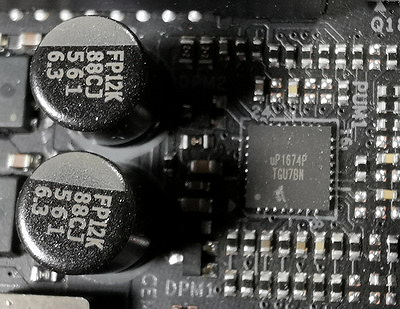

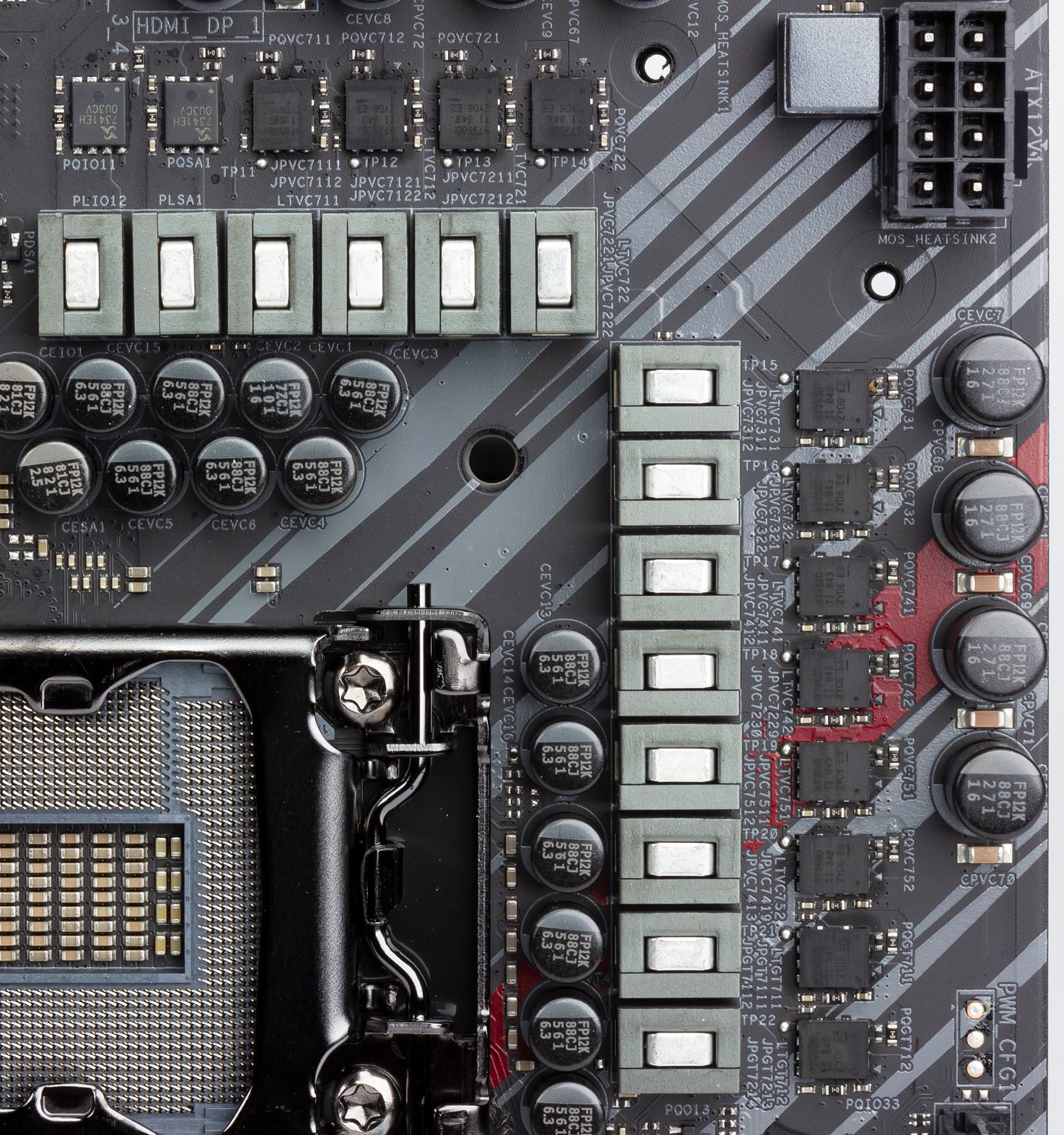

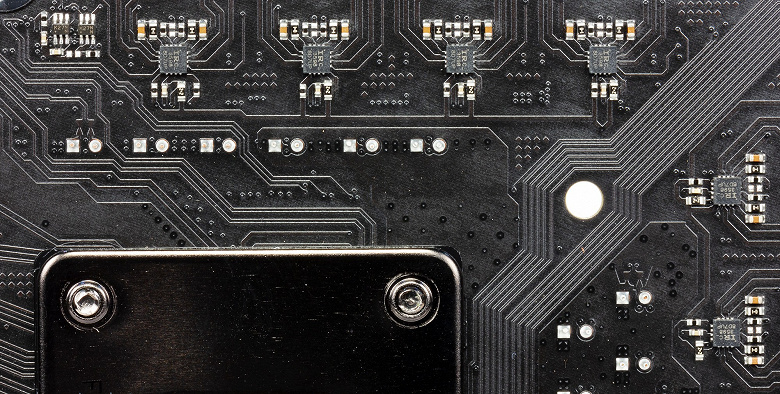

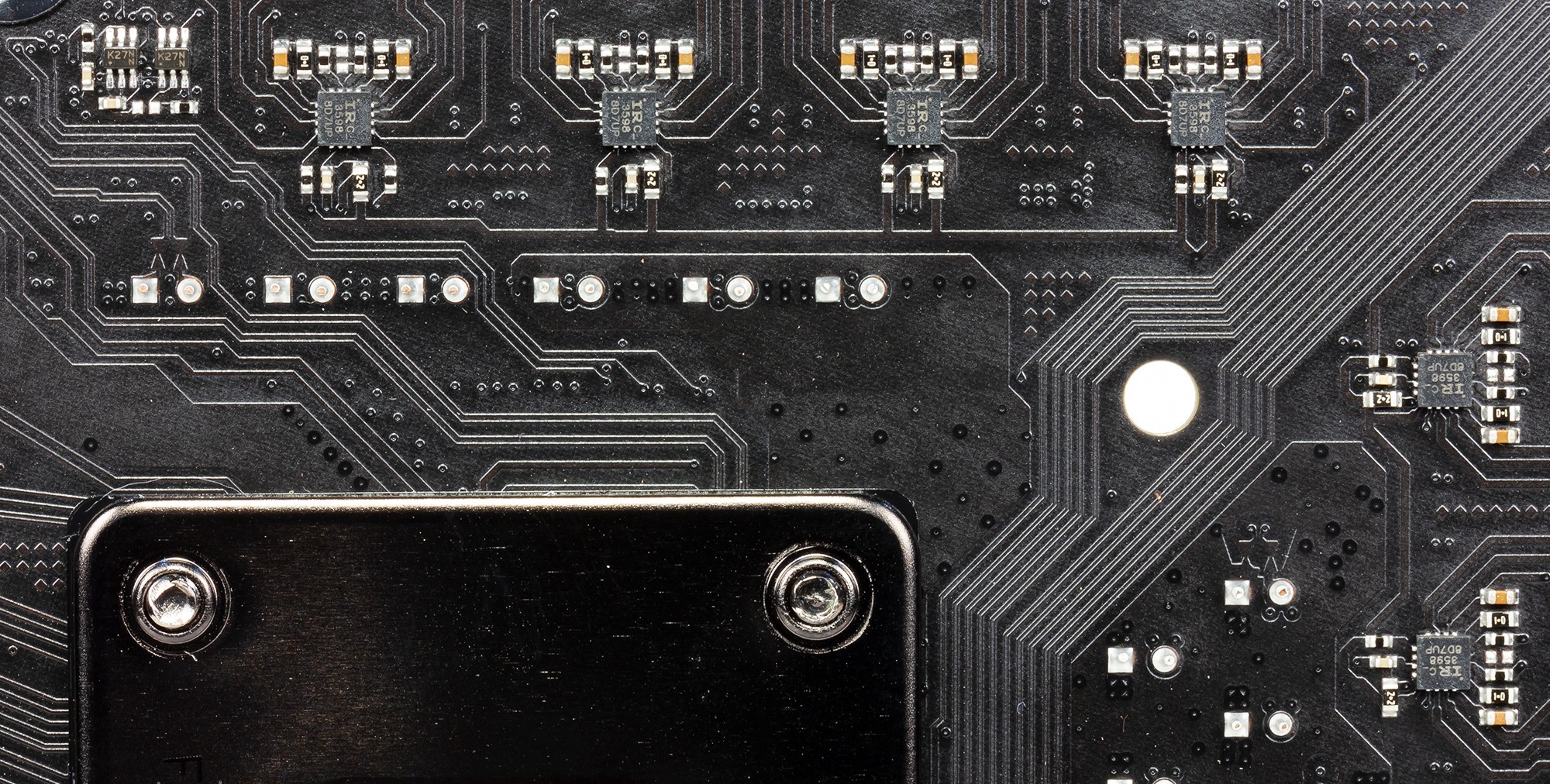

Очевидно наличие 14 каналов питания, из них 12 (10+2) относятся к VCore и iGPU, а остальные 2 — VCCIO и VCCSA. Однако установленный ШИМ-контроллер IR35201 (производства Infineon) поддерживает только 8 фаз.

Поэтому инженеры решили использовать 2 фазы для iGPU как есть, а также применить 5 удвоителей фаз IR3598, установив их на обороте печатной платы. Суммарно они и обеспечивают 10 каналов для Vcore. Шестая микросхема IR3598 сконфигурирована как драйвер для GPU Voltage, поэтому на деле ШИМ-контроллер работает в режиме 5+2 фазы. За остальные два канала VCCIO и VCCSA отвечает контроллер Richtek RT8120. Использованы полевые транзисторы TI и Sinopower.

Питание модулей памяти имеет 2-фазную схему, управляется контроллером uP1674 (uPI Semiconductor).

Теперь про охлаждение. Все нуждающиеся в оном элементы охлаждаются только радиаторами, вентиляторов нет.

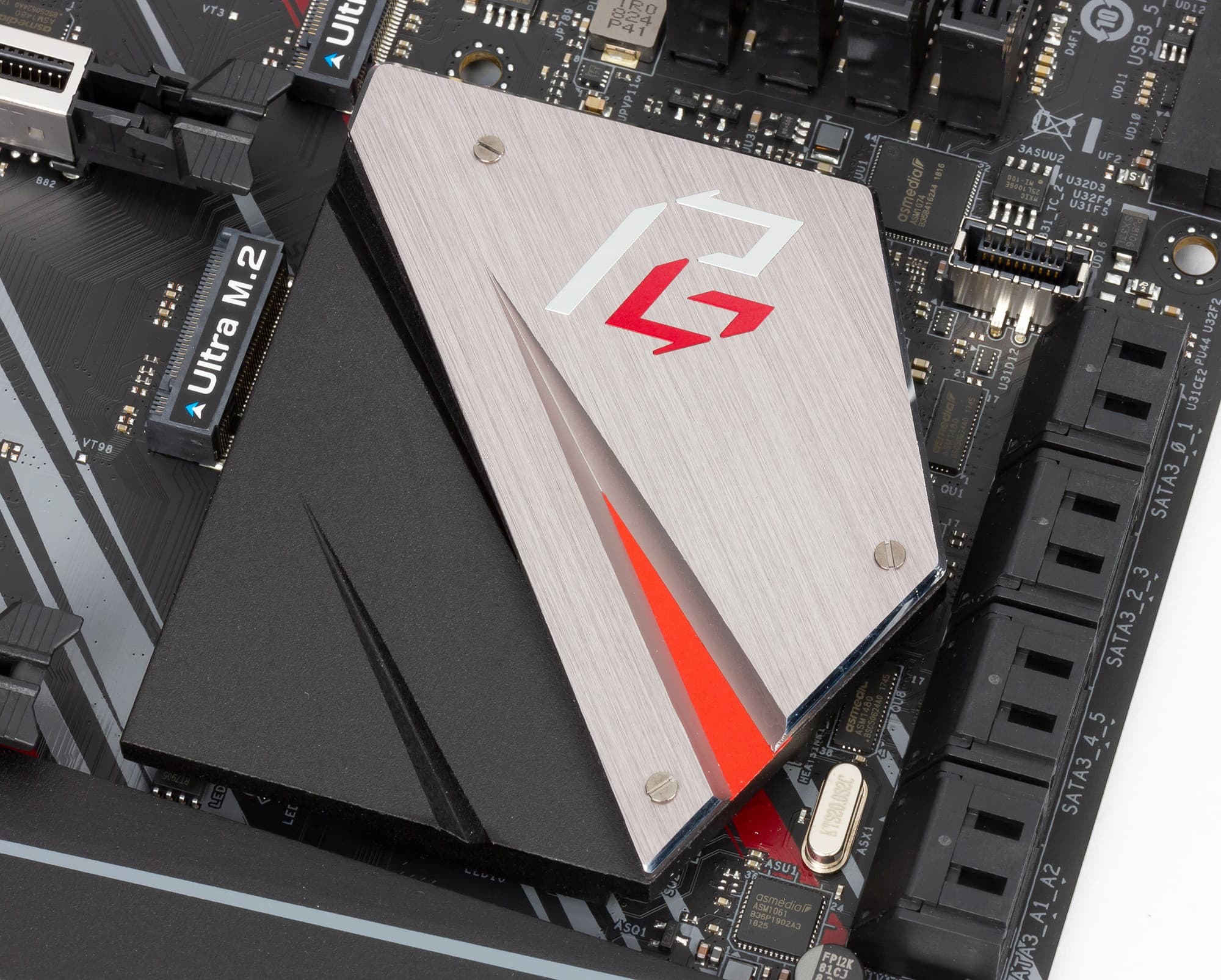

Чипсет имеет большой радиатор, однако уже не округлой формы с шестернями, как у Z390 Taichi, а многоугольной со стилистическими острыми вырезами в соответствии с дизайном Phantom Gaming.

Размеры этого радиатора достаточно велики (хоть и меньше чем у Z390 Taichi), так что его вполне хватает для охлаждения Z390. Под краями радиатора имеется выглядывающая из-под него подсветка.

Силовые элементы преобразователя питания имеют свои два радиатора, соединенные под углом тепловой трубкой.

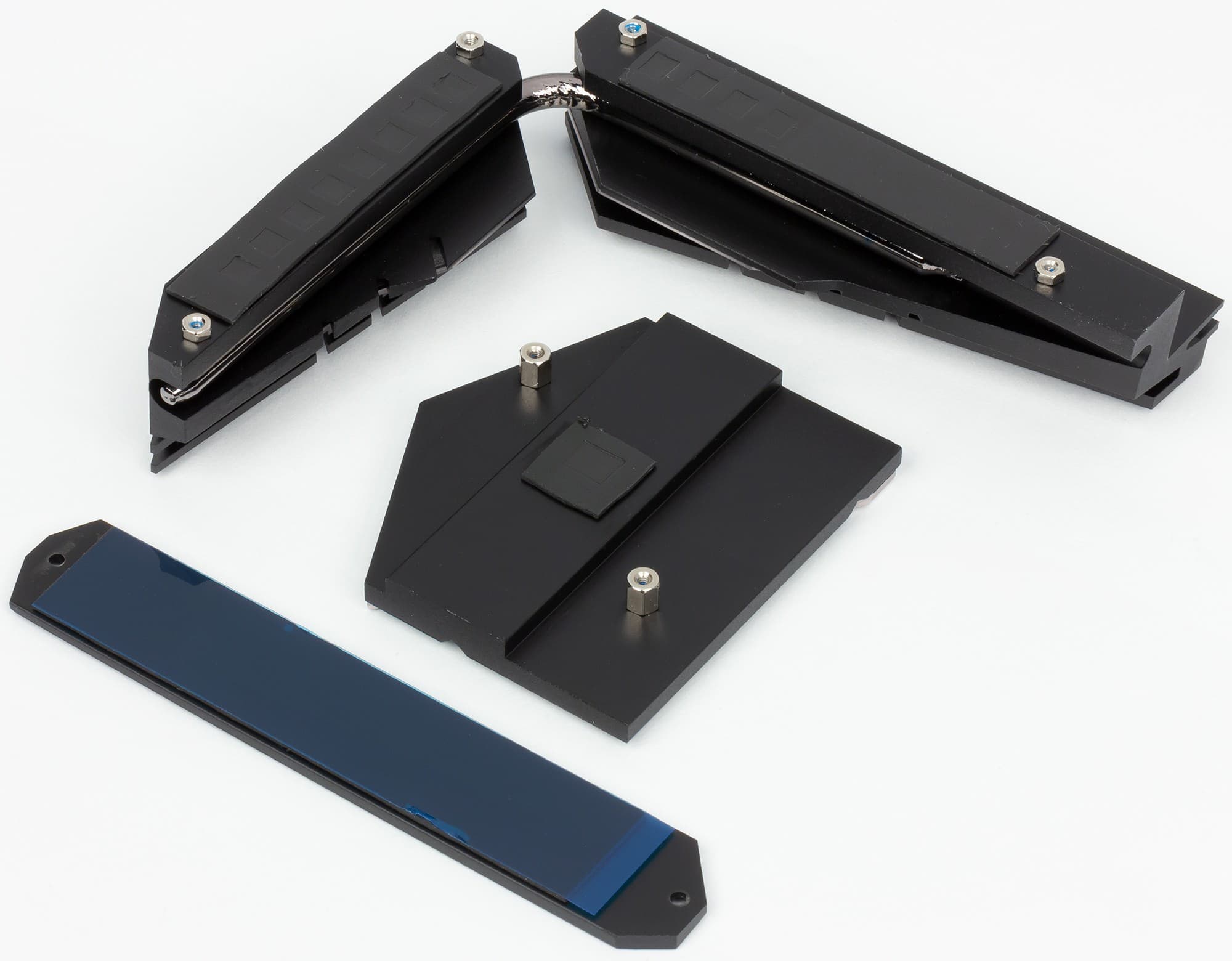

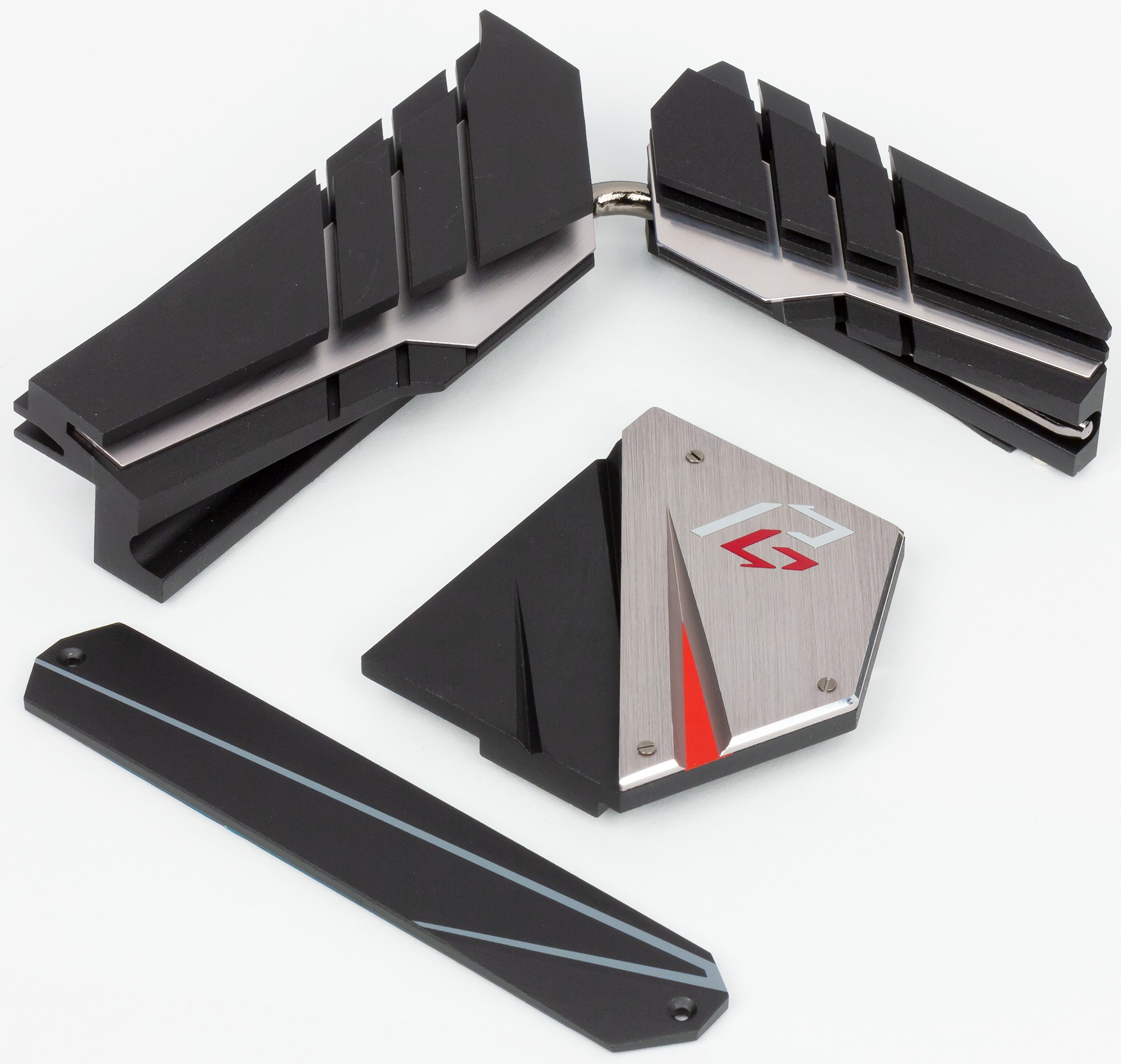

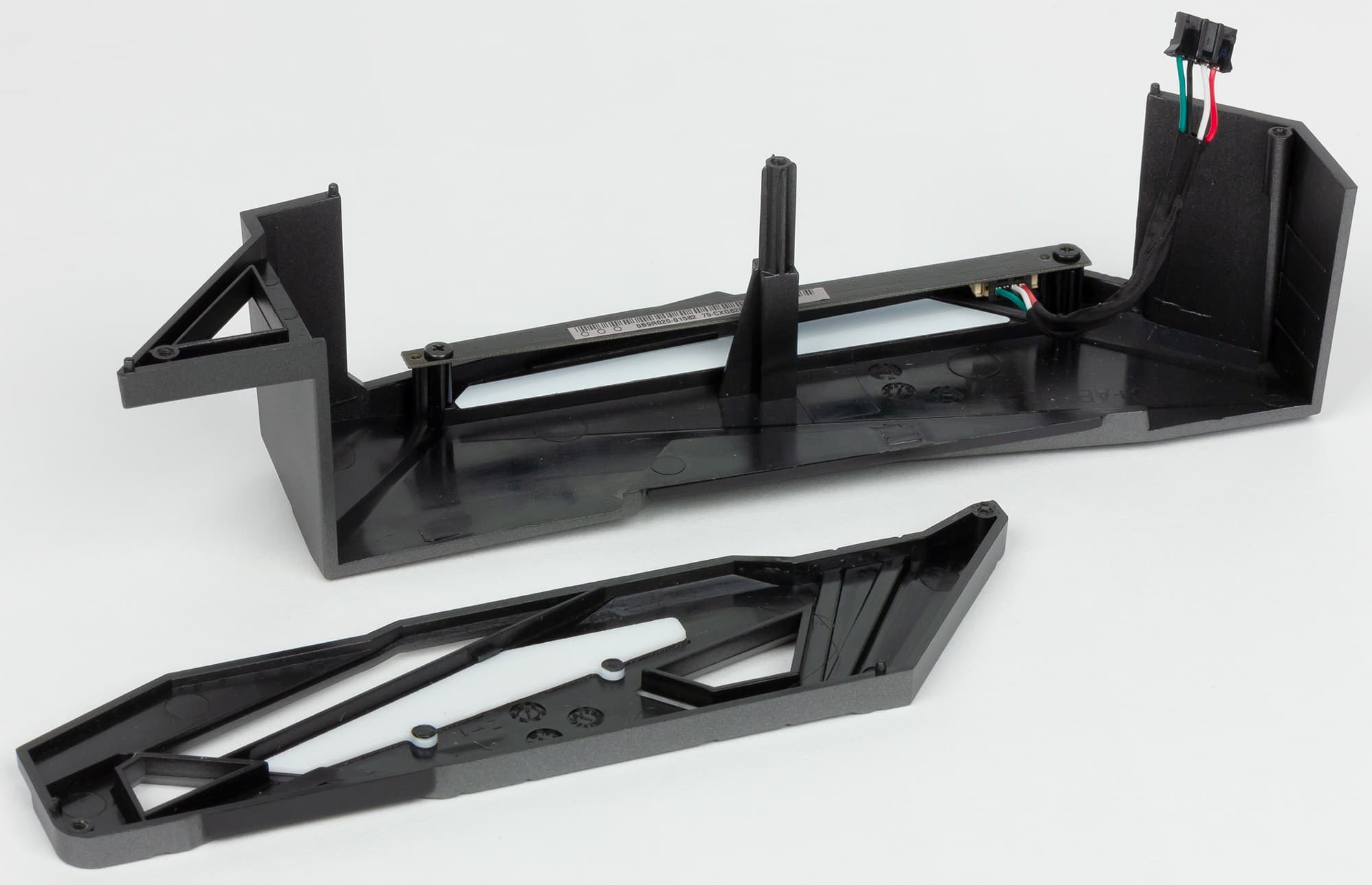

Также в комплекте охлаждающих радиаторов мы видим ранее упомянутый радиатор для нижнего слота M.2, снабженный термоинтерфейсом: вдруг установленный туда SSD перегреется и начнет троттлиться!

Над аудиоподсистемой и над блоком разъемов задней панели установлены пластиковые кожухи соответствующего дизайна и с подсветкой, радиаторов там нет.

Подсветка

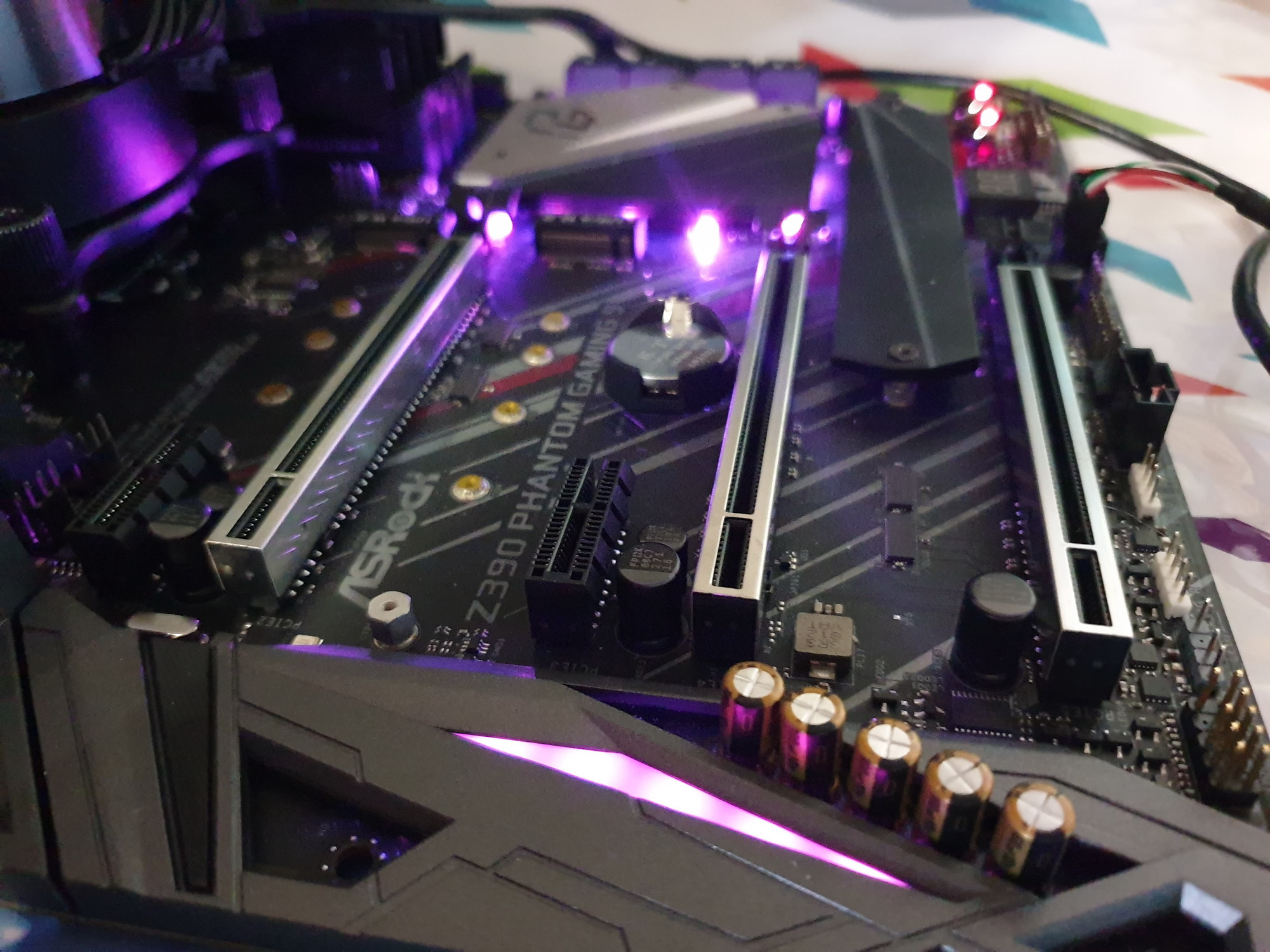

Начальный ролик в статье уже продемонстрировал сие эстетическое решение. Топовые решения (будь то это видеокарта, материнская плата или даже модули памяти) все чаще оснащаются красивыми модулями подсветки, положительно влияющими на эстетическое восприятие. Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом. Несмотря на то, что материнские платы видны в системных блоках подчас очень небольшими участками, и подсветки может быть не видно, производители щедро «рассыпают» светодиоды по текстолиту. У этой платы кроме чипсета можно видеть свечение в области аудиоподсистемы и около разъемов задней панели.

Еще раз надо отметить, что кроме подсветки самой платы поддерживается подключение светодиодных RGB-лент к трем разъемам. Управление всем этим комплексом происходит через утилиту, которую (среди прочих) мы рассмотрим в следующем разделе. Надо сказать, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая ASRock.

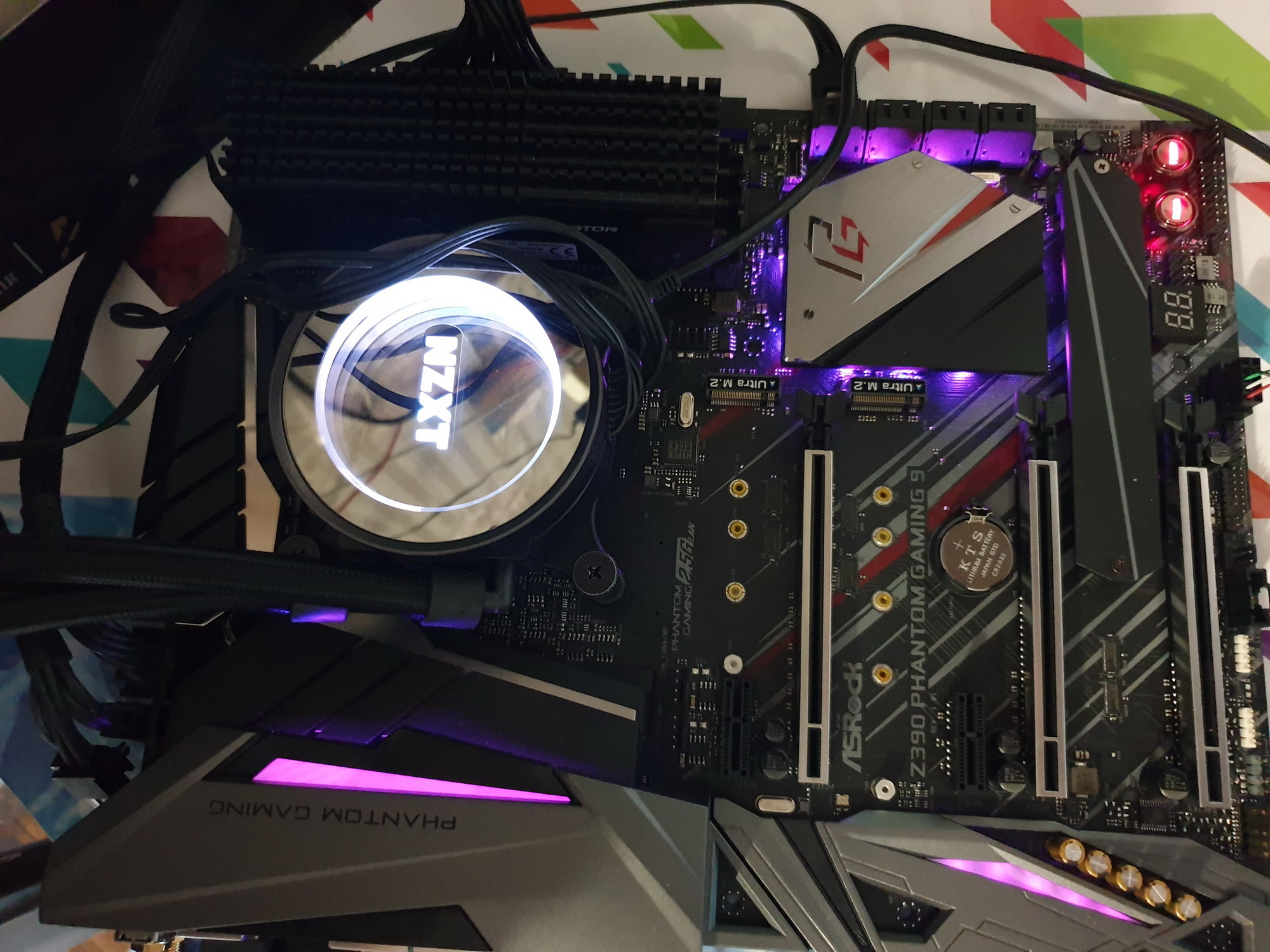

Вот так выглядит эта «материнка» в составе одного из моддинговых ПК.

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя asrock.com. Основная программа — так сказать, менеджер всего «софта» — это ASRock AppShop, магазин приложений (как это сейчас принято именовать). Ее и следует установить первой.

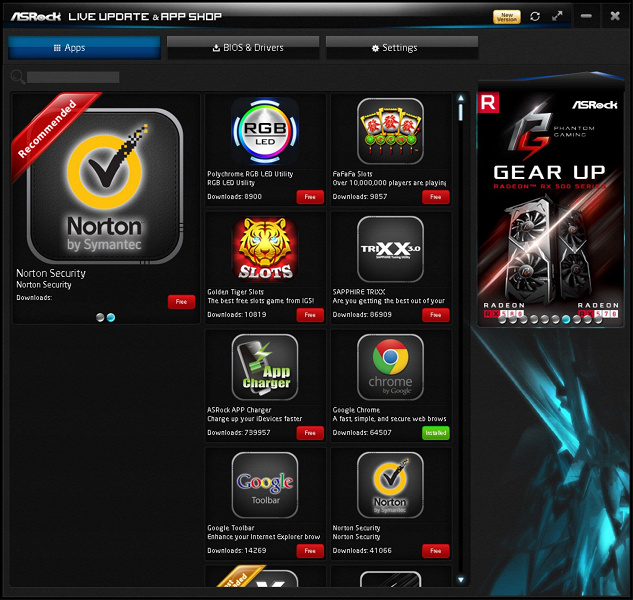

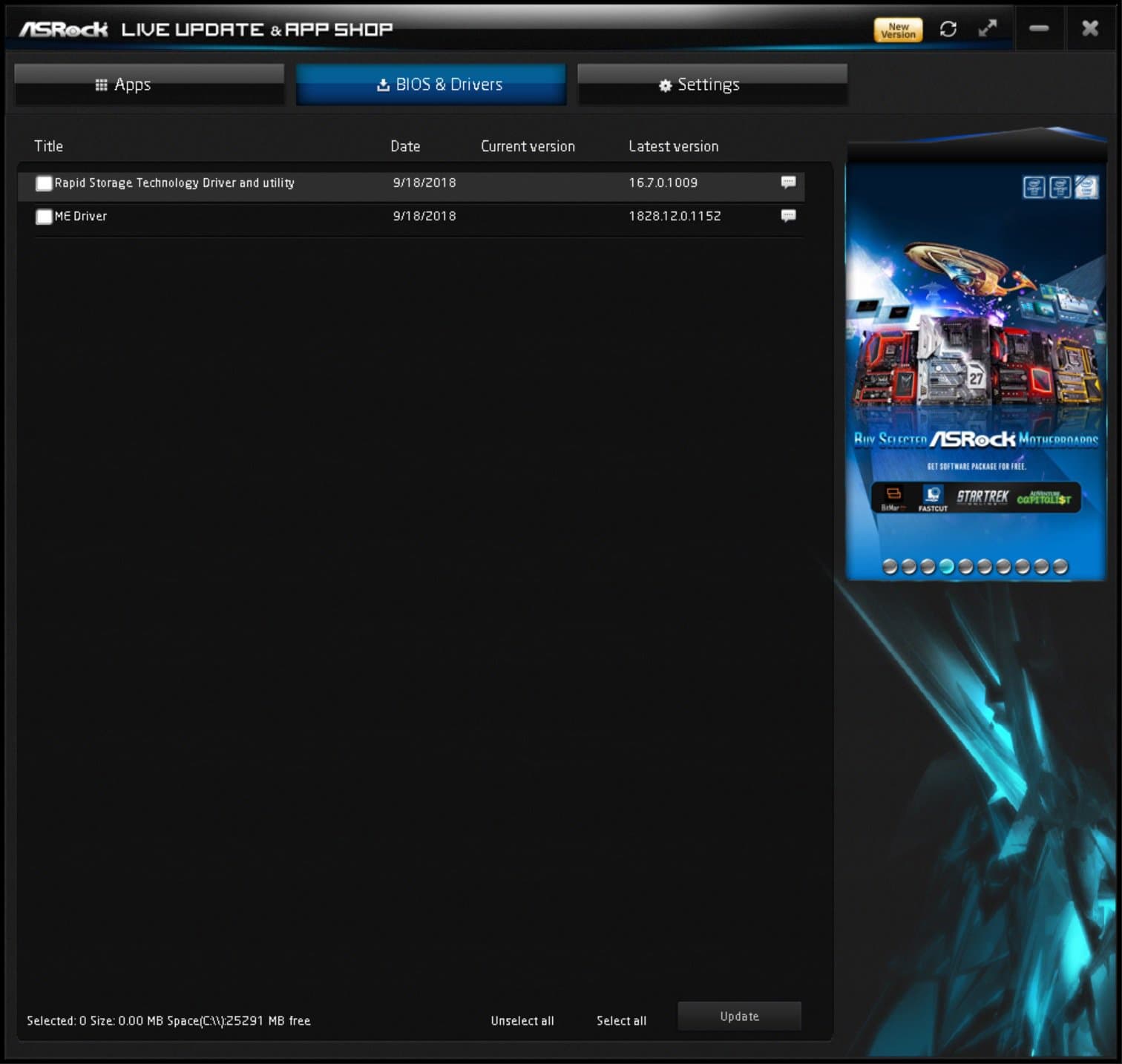

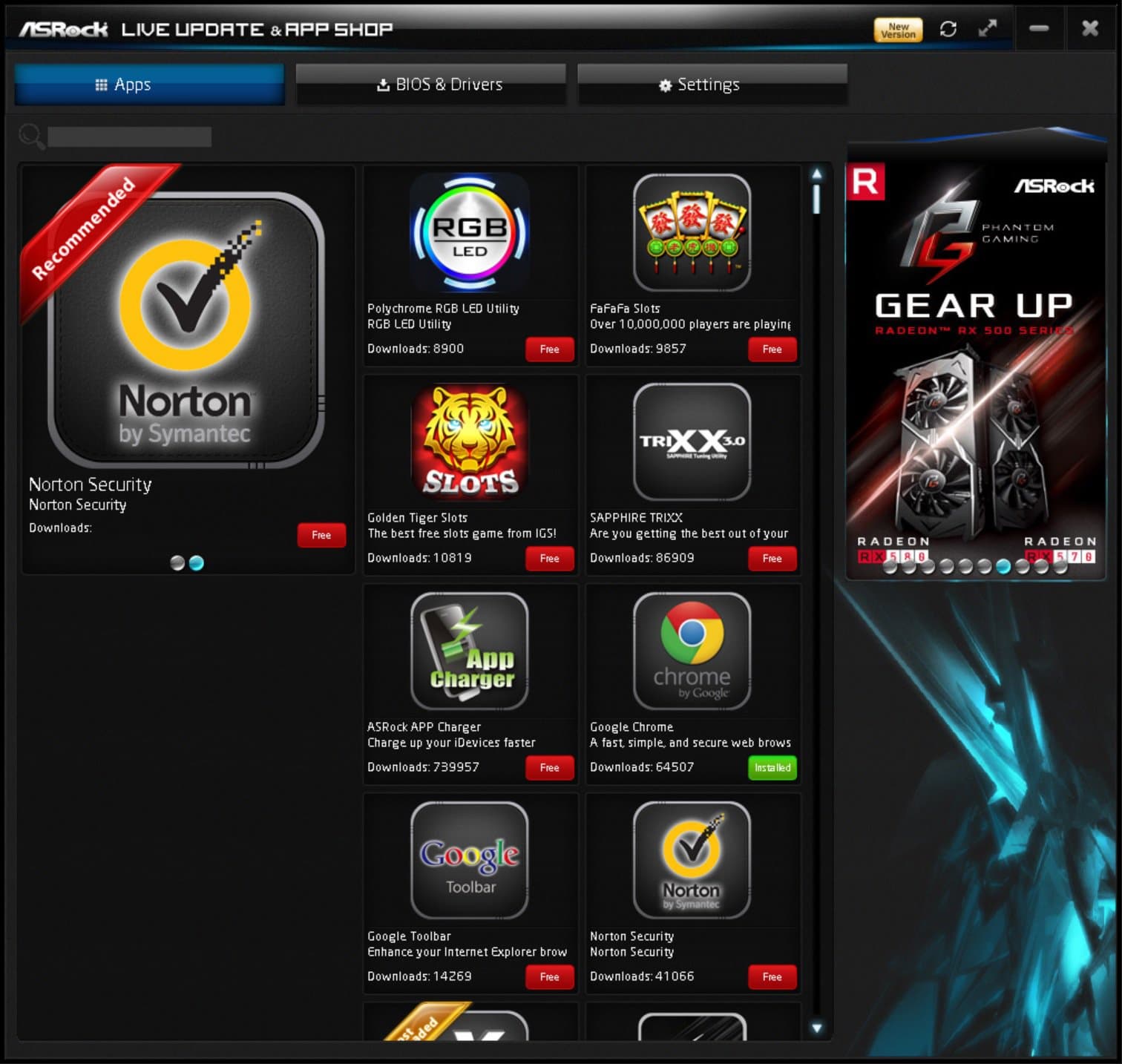

С помощью AppShop можно обновить все драйверы, установленные утилиты ASRock, а также прошивку BIOS материнской платы.

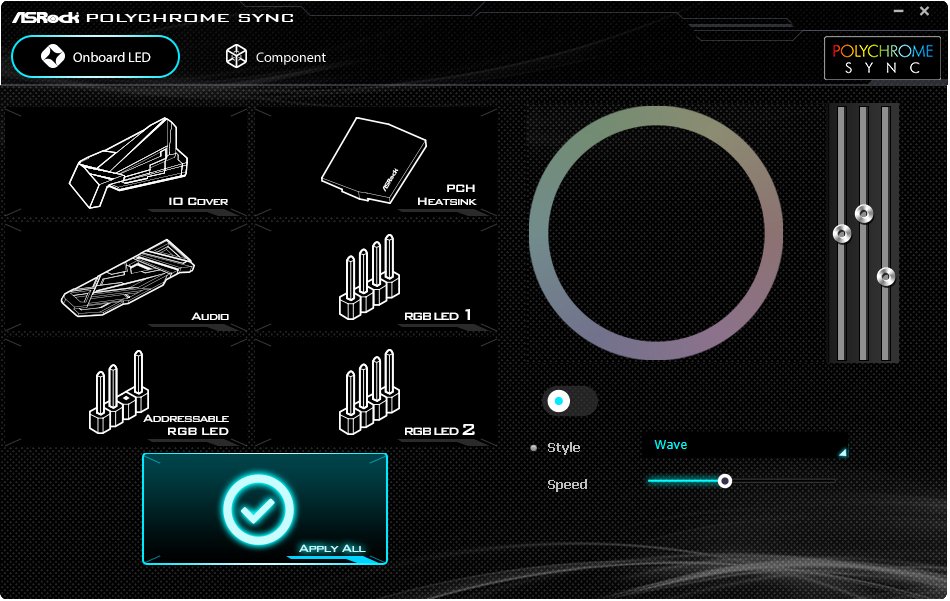

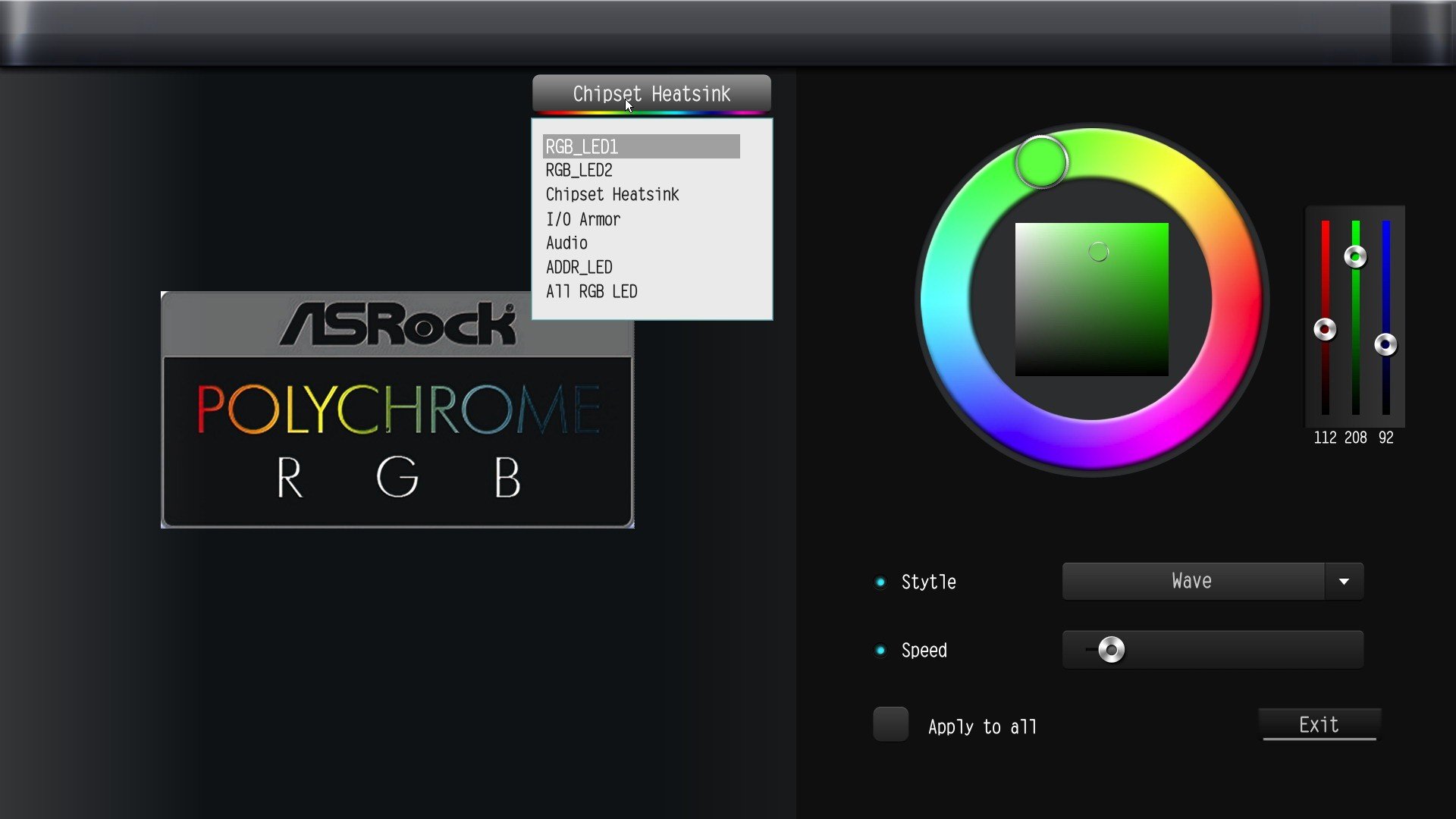

Далее идет программа, управляющая подсветкой.

Утилита задает режимы работы элементов подсветки раздельно: кожухи над блоком разъемов задней панели и над аудиотрактом, светодиоды под чипсетным радиатором, а также подключенные к трем RGB-разъемам элементы моддинга (ленты, вентиляторы и др). Можно задать для всех элементов единый режим свечения.

Также программа определяет ряд сторонних комплектующих с подсветкой, которые способны «заявить о себе»: это могут быть, например, модули памяти, SSD, USB-устройства типа мыши, клавиатуры. Для них тоже можно задавать свои режимы работы подсветки. Однако все же наиболее полный перечень режимов — у внутреннего набора элементов подсветки.

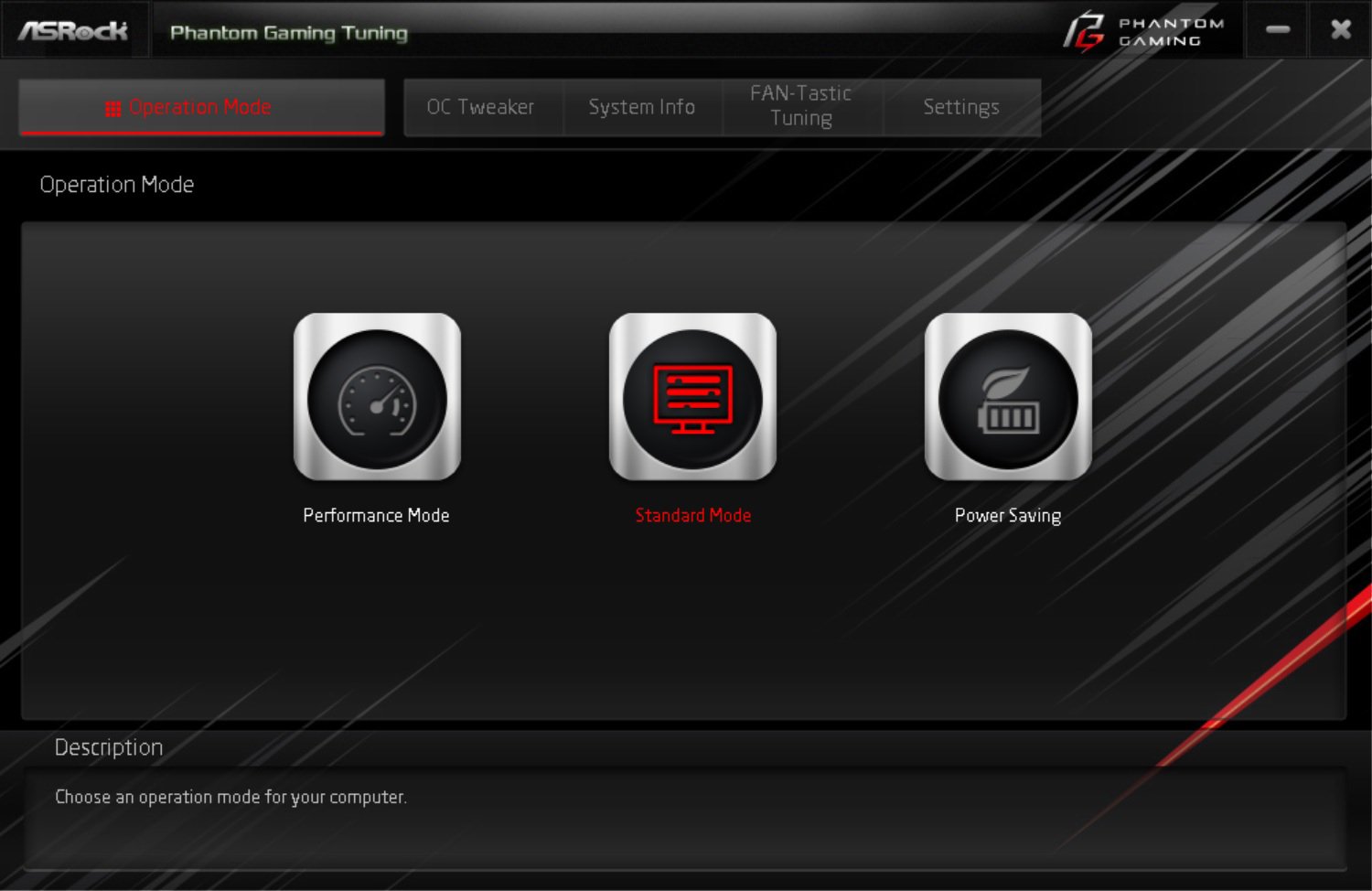

Далее — основная программа для тех, кто хочет менять режим работы материнской платы, процессора, памяти. Надо сказать, что несмотря на схожесть Z390 Taichi и Z390 Phantom Gaming 9 в аппаратном плане, эти утилиты у них разные. Ранее рассмотренная мной в обзоре Z390 Taichi программа А-Tuning отказалась работать на Z390 Phantom Gaming 9, известив о несовместимости аппаратного обеспечения.

Так что — Phantom Gaming Tuning. Ну, и разгон.

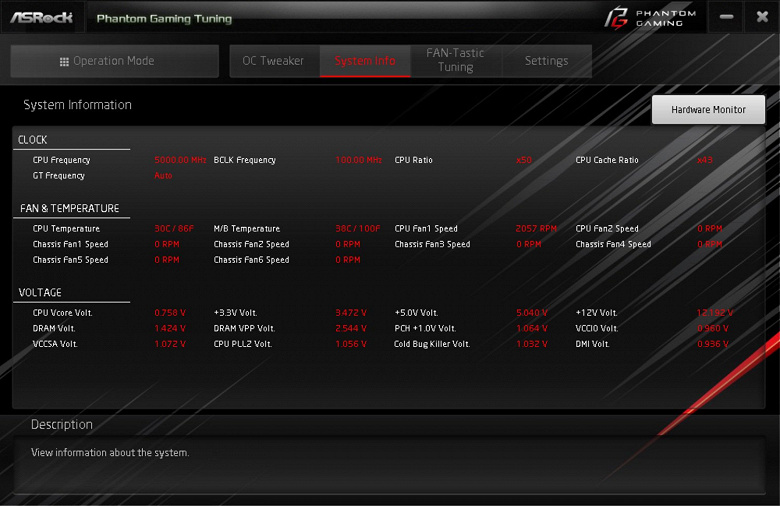

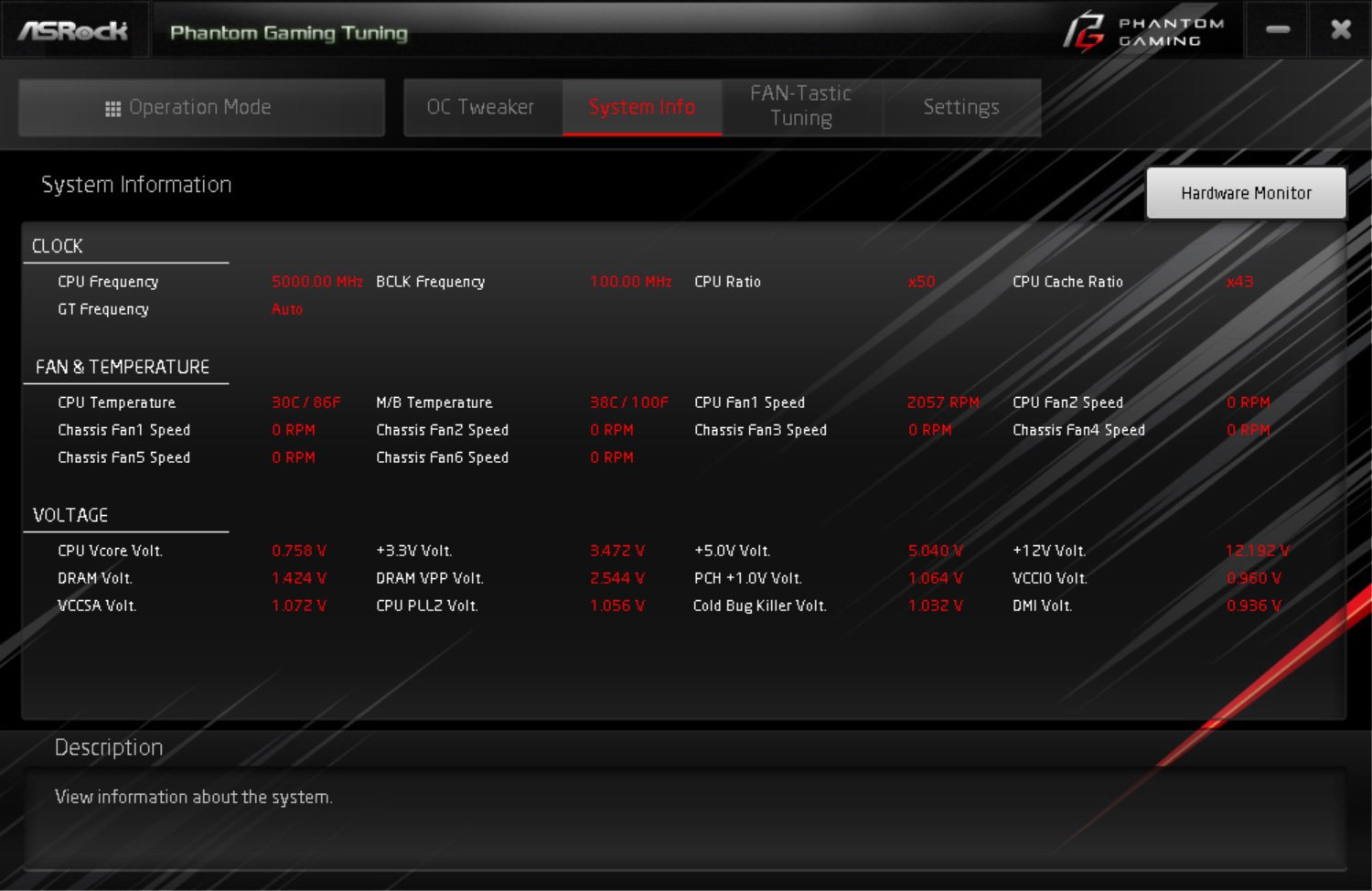

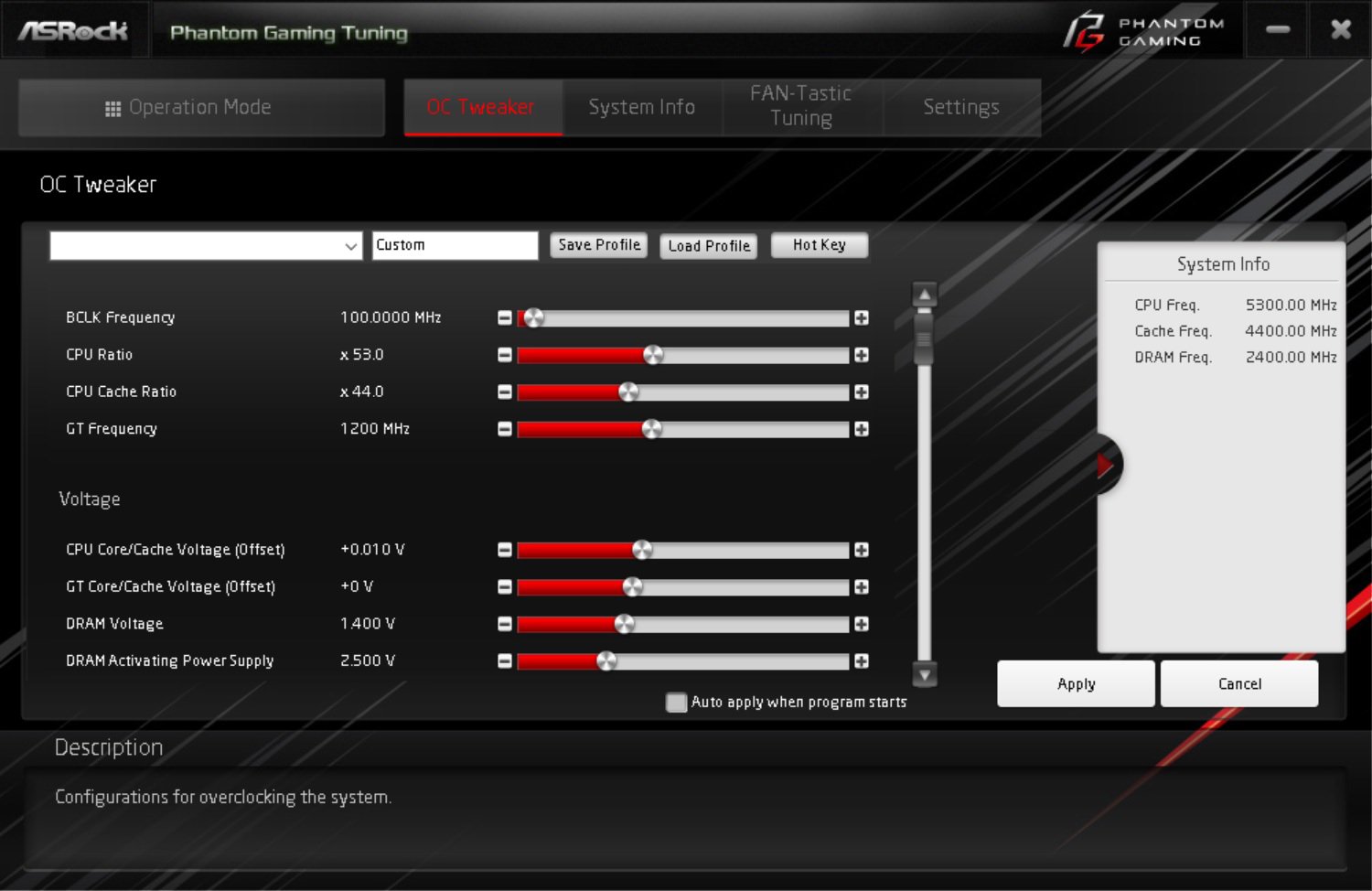

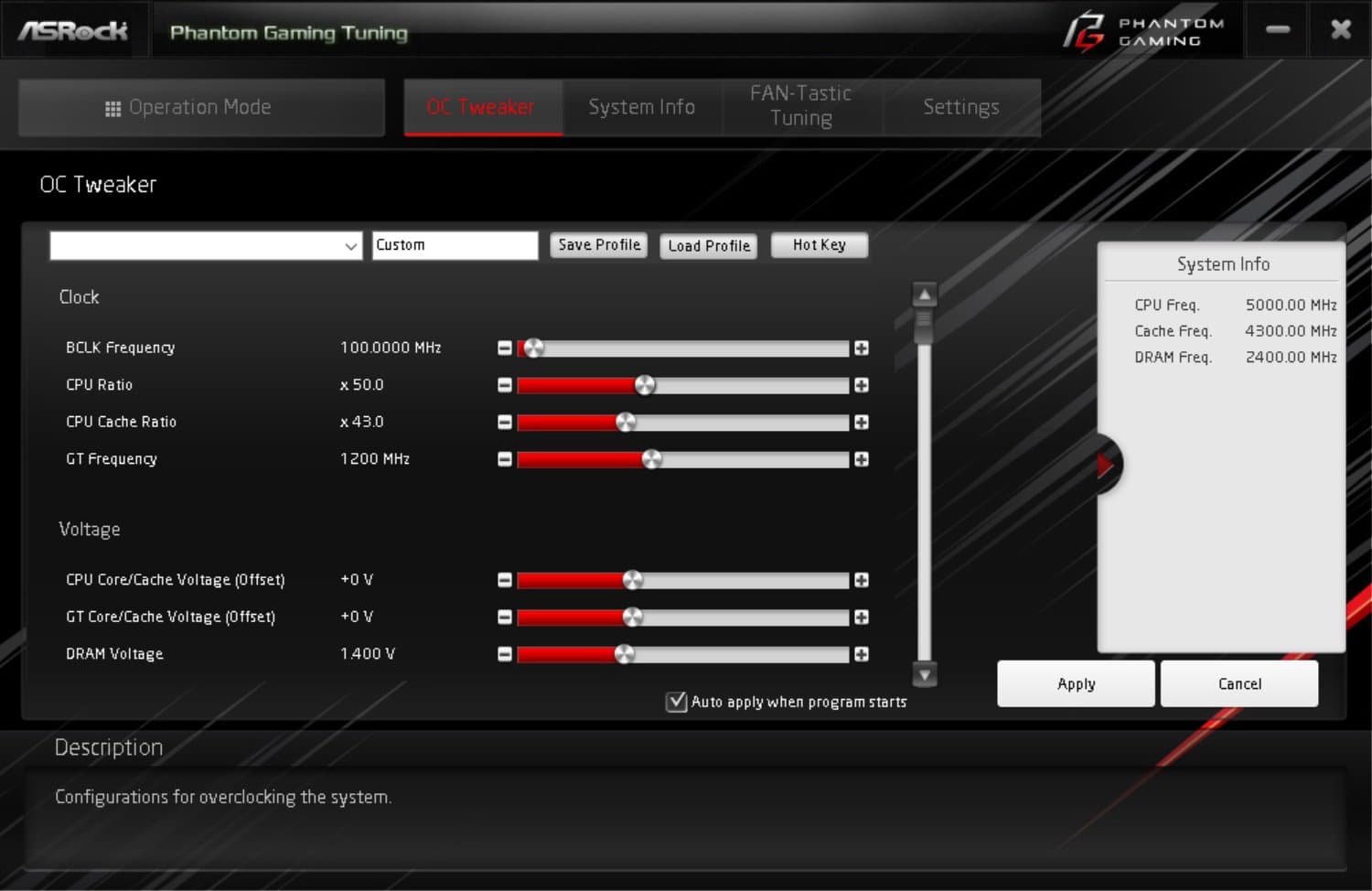

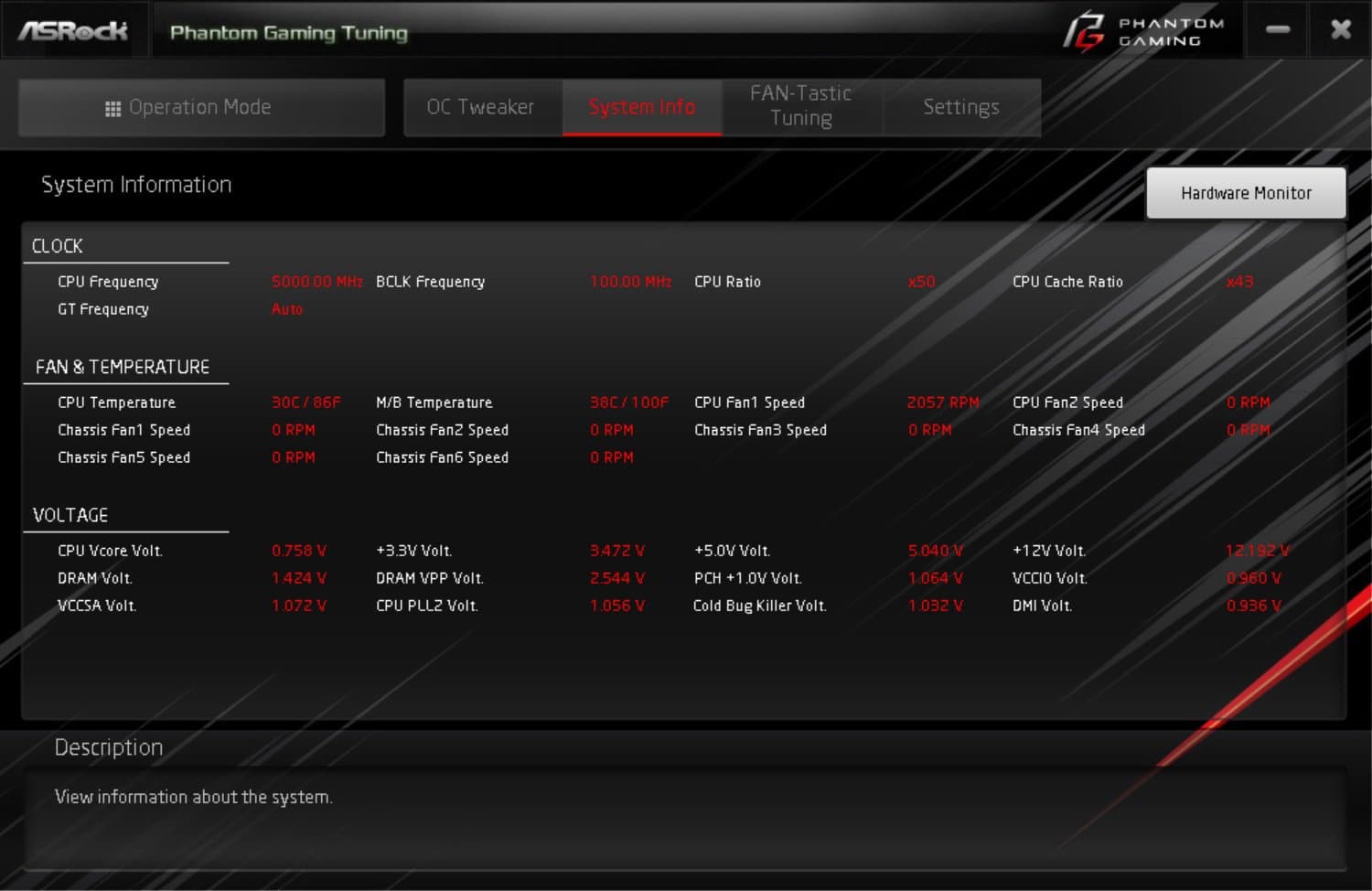

Утилита позволяет осуществлять разгон (поднятие частот, напряжений и пр.) прямо из Windows, не погружаясь в программу настройки BIOS материнской платы.

Для примера разгона мы использовали топовый Intel Core i9-9900K, работающий по умолчанию на частоте 3,6 ГГц.

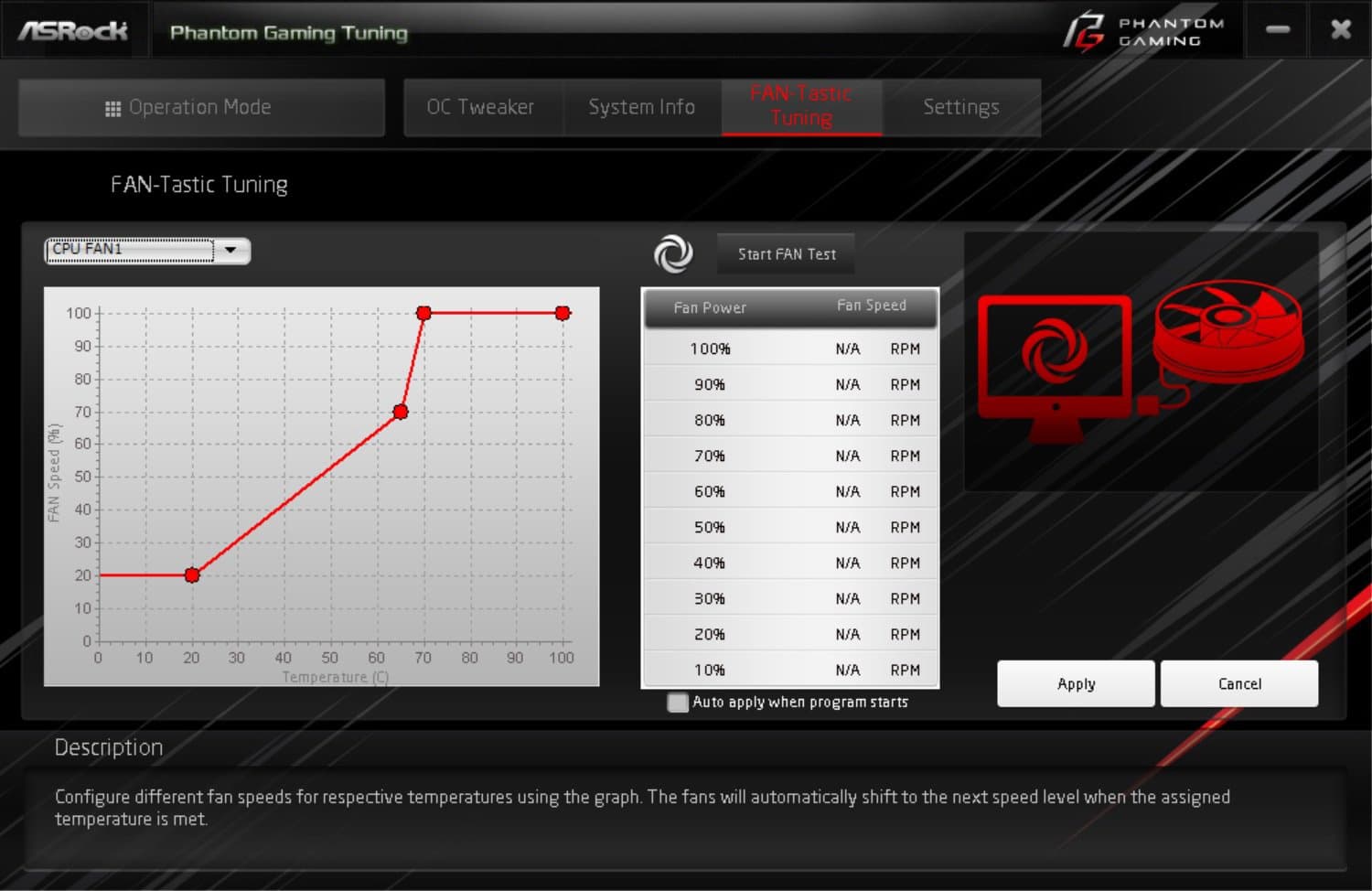

Эта же программа позволяет настроить работу всех подключенных к матплате вентиляторов: запустить автоматическую подстройку либо выставить режим их работы вручную.

Практически на всех современных материнских платах (кроме, может быть, самых бюджетных) поддерживается Boost-технология, когда выполняется автоматическое управление частотой работы процессора, используя разблокированный множитель (только на процессорах с суффиксом «К»!), при этом частота может быть поднята сильно выше номинальной.

Наш Core i9-9900K вновь легко «взял» частоту в 5 ГГц, при этом ничего не надо было менять или настраивать. А вот если хочется поднять планку разгона еще выше, как раз потребуется данная программа или же придется копаться вручную в настройках BIOS.

Вначале я посчитал себя умнее Intel и выставил аж 5,3 ГГц, подняв вольтаж всего на 0,01 В. Система загрузилась, но вскоре повисла. Увы, «легкий» разгон не удался.

Затем выставил 5,2 ГГц (но множитель кэша все равно не давал повысить его хотя бы до 45), вроде бы система работала, прогнал PC Mark10. Впрочем, в нашем тестовом наборе есть Adobe Premiere в режиме рендеринга, который может «убить» любую разогнанную систему, ибо он капитально нагружает как CPU, так и память. Уже на первой минуте рендеринга все зависло, пришлось сбрасывать и перезагружать комп. Потом выяснилось, что даже в режиме Turbo Boost (без ручного разгона) частота понижается с 5 ГГц до 4,5-4,7 при сильной загрузке всех ядер процессора.

Стабильную работу на 5,2 ГГц (то есть при множителе 52, но при этом множитель кэша процессора 43) мы получили при повышении напряжения на 0,03 В. Рендеринг в Adobe Premiere завершился удачно. Я считаю, что это очень важный показатель (как показал опыт, если Премьер «проложил тропу», то 99% остального ПО будет спокойно работать при тех же установках частот работы процессора и памяти).

В общем, далее были полдня ковыряний и дерганий разных параметров работы процессора (ибо их весьма много), но получить стабильную работу системы на частоте CPU выше 5,2 ГГц не удалось. К тому же выяснилось, что радиаторы VRM нагревались просто колоссально: выше 100 °C! Правда, это тестирование проводилось на открытом стенде, а когда я поместил все комплектующие в современный хорошо продуваемый корпус (как на ролике выше), тут же стала видна разница: при тех же напряжениях и частотах нагрев силовых элементов резко снизился и уже не превышал нормальных 85 °C. Промежуточный вывод: перед тем, как заняться разгоном, надо продумать систему охлаждения не только CPU, но и всей материнки с установленным оборудованием. А лучше всего это делать, имея качественный современный корпус с продуманным охлаждением.

В заключение по разгону хотелось бы отметить, что без разгона нагрев всех компонентов был в рамках обычного, радиатор чипсета грелся до 50-60 градусов, мосфетов — до 75-80.

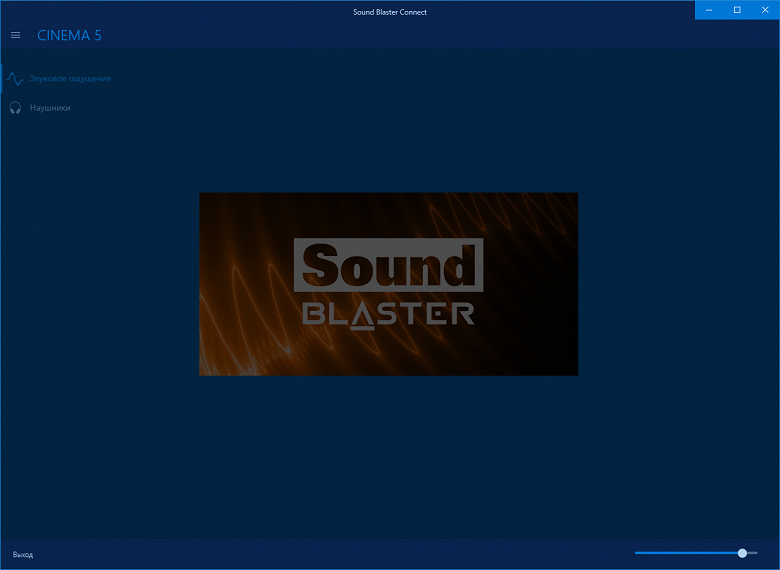

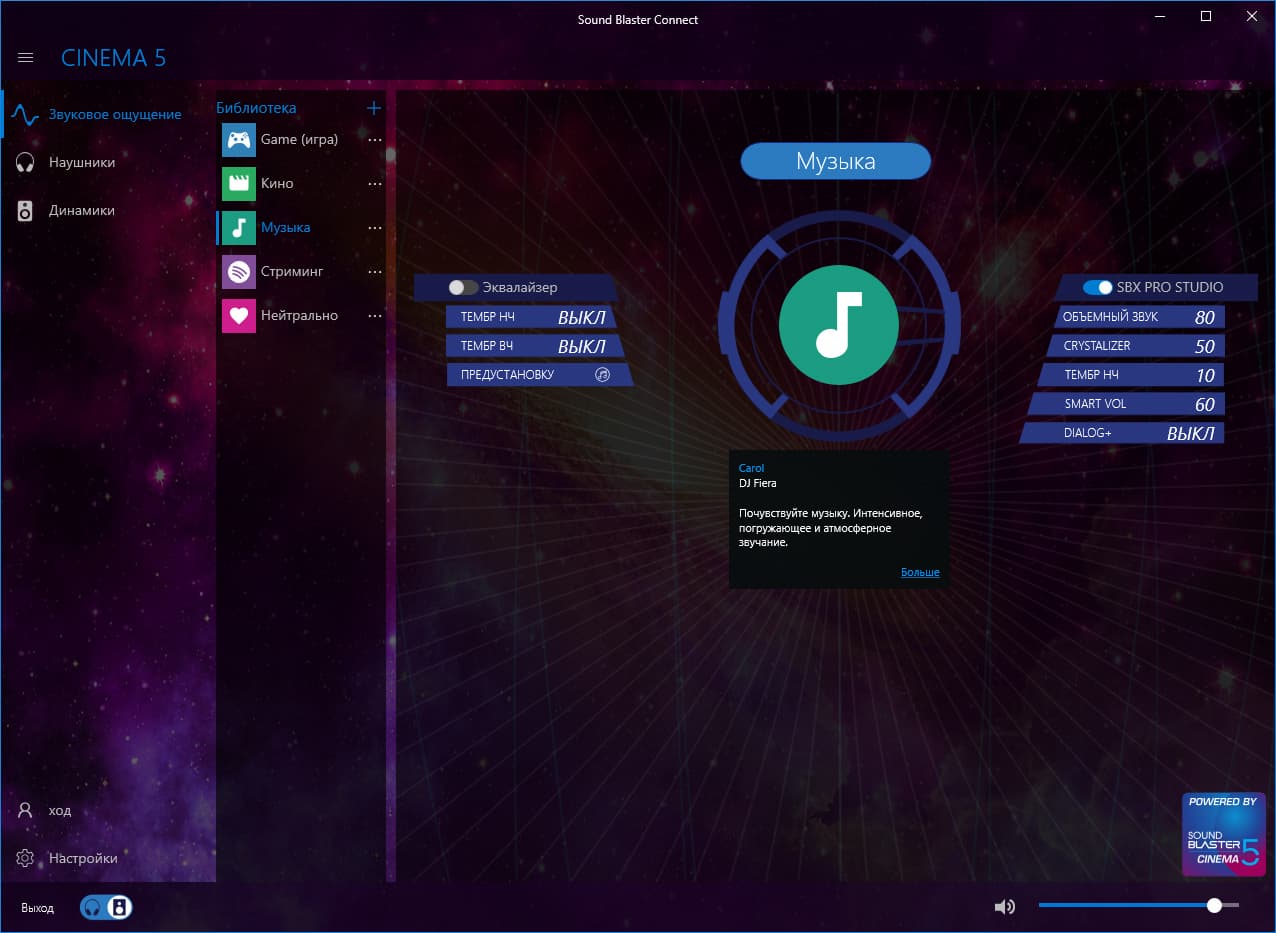

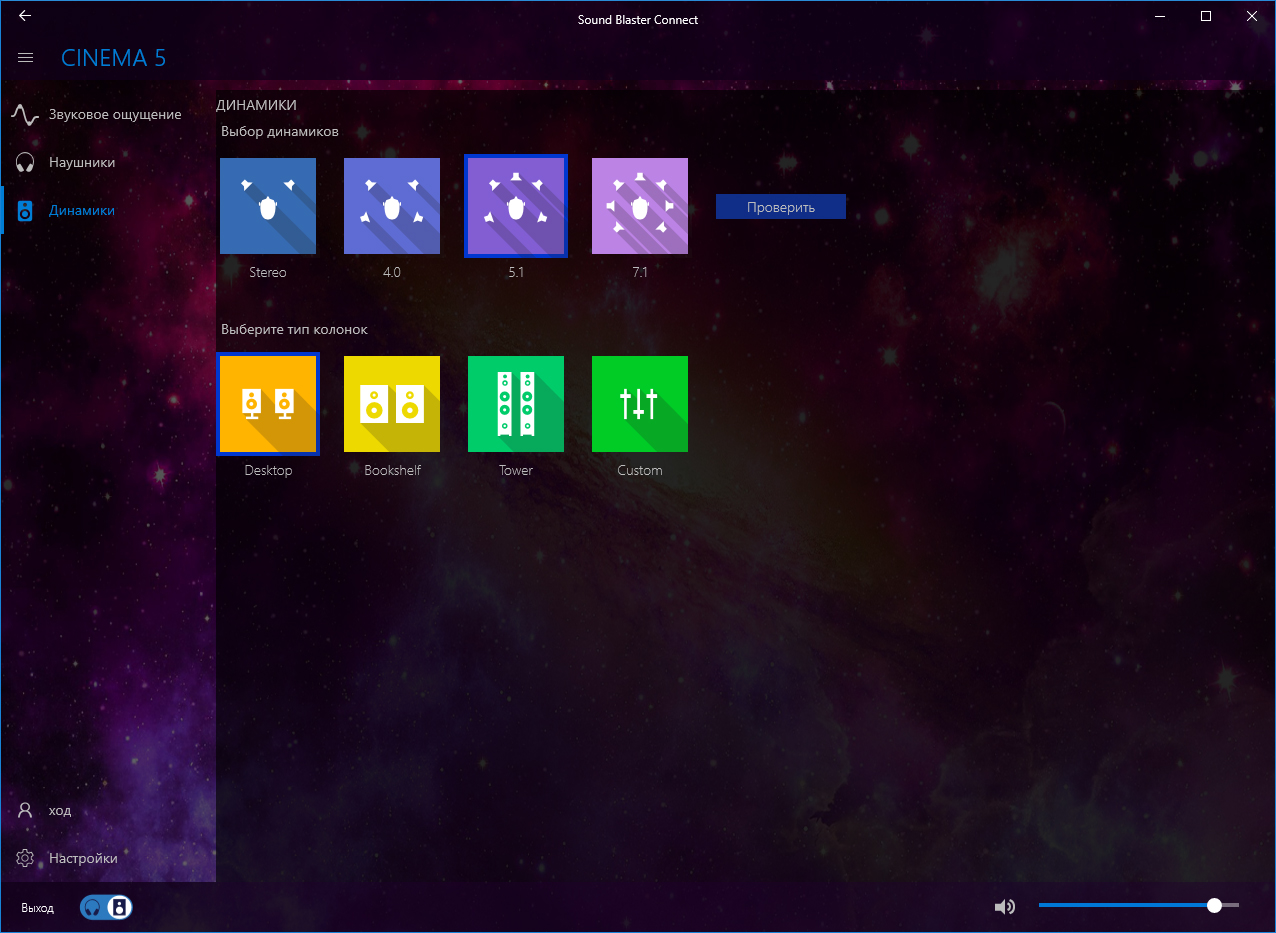

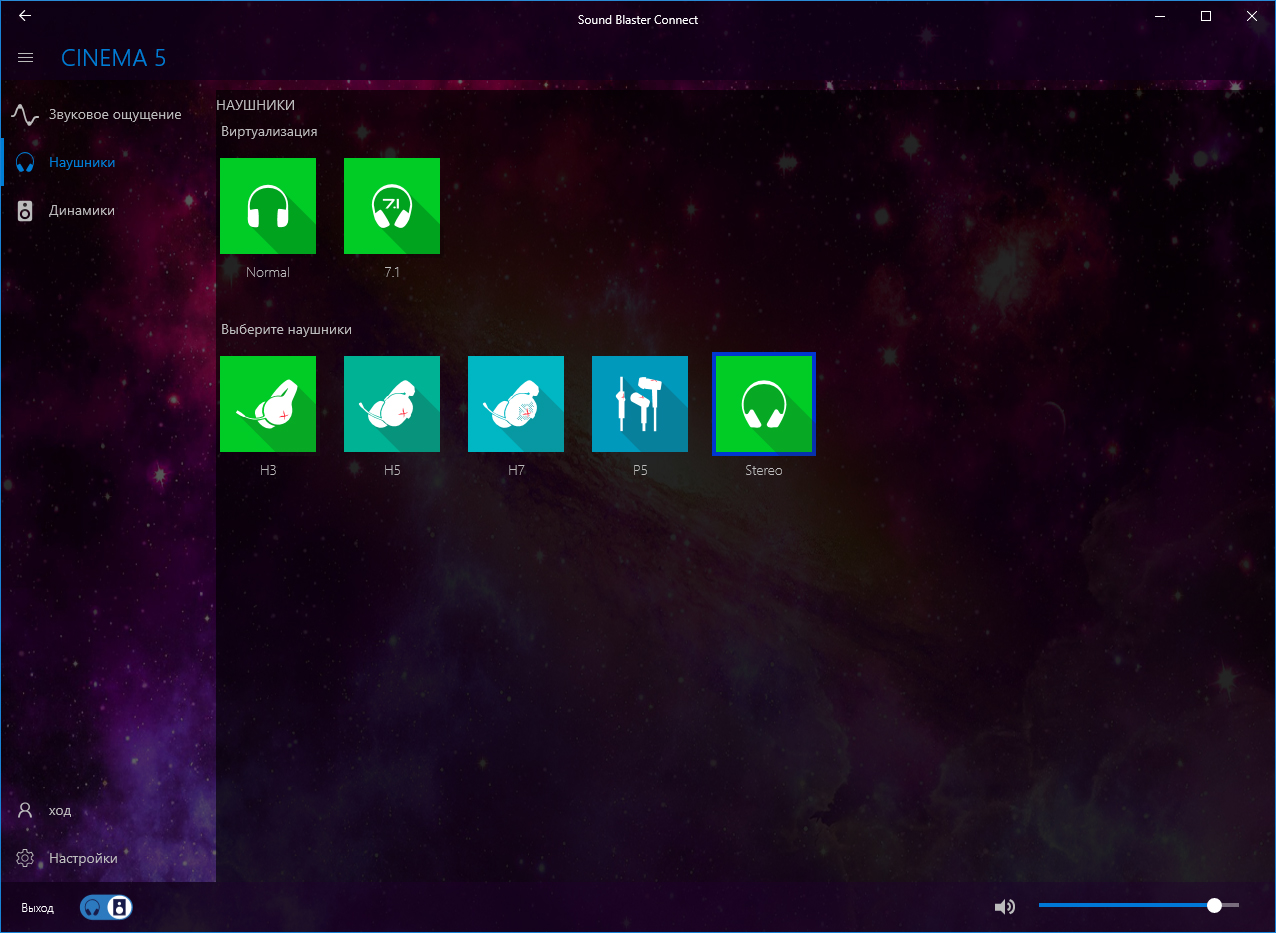

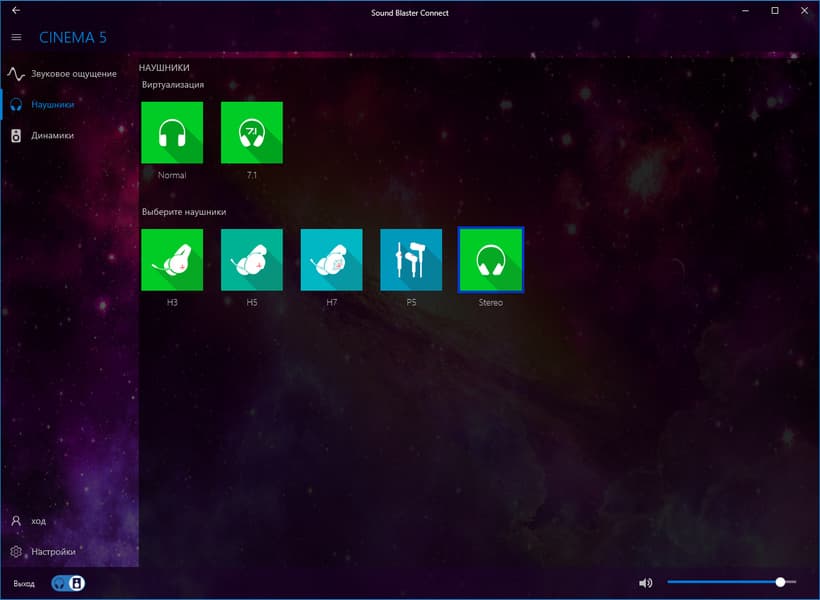

Теперь про звук. Я уже говорил, что у Z390 Phantom Gaming 9 используется аппаратно-программный комплекс Sound Blaster Cinema 5.

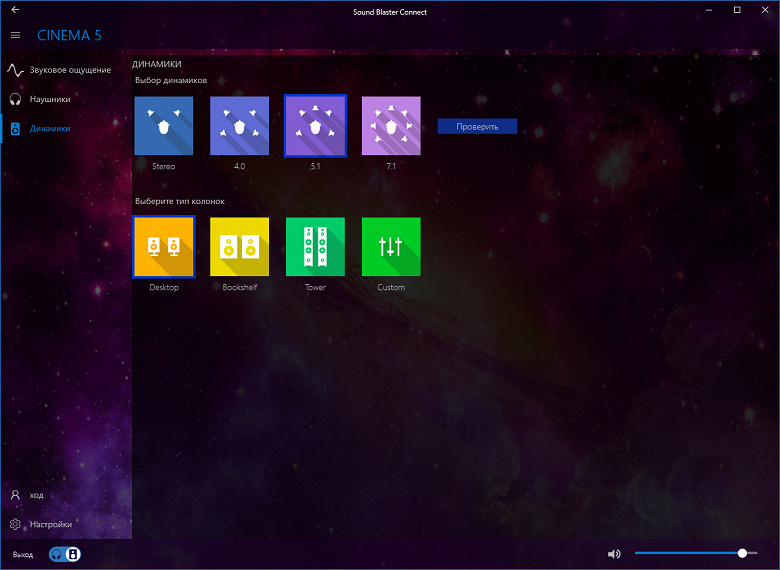

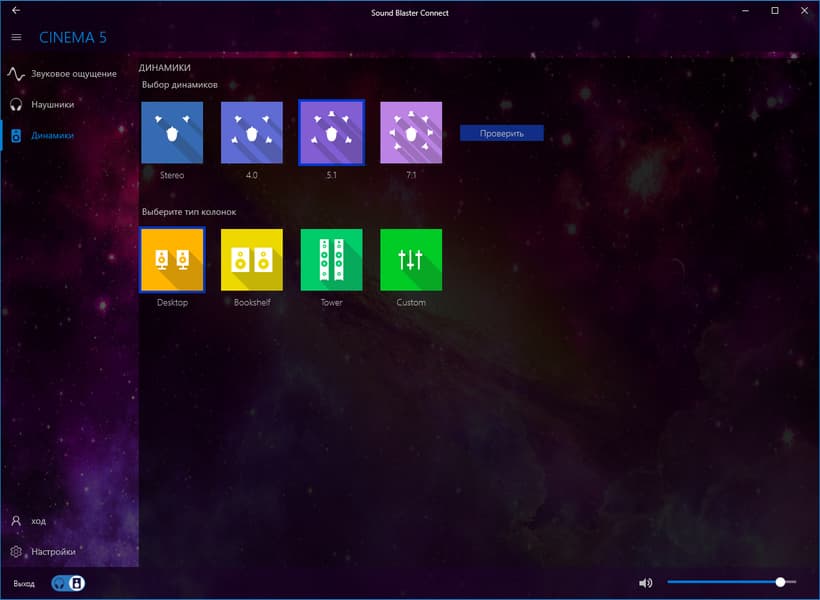

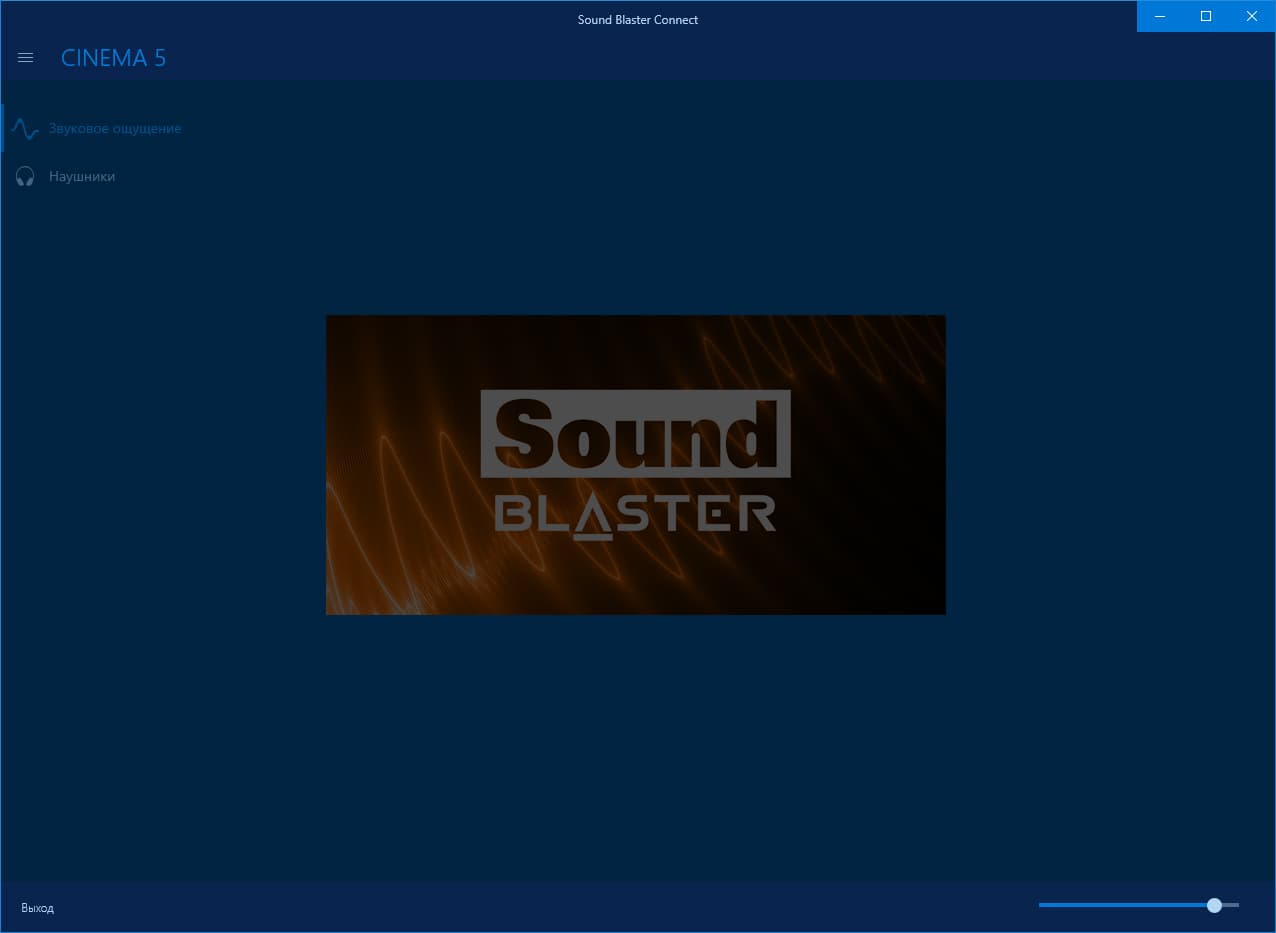

Аппаратная часть выполнена компанией Realtek совместно с производителями усилителей или ЦАП (если таковые есть), а программная часть — специалистами из Creative Labs, чье фирменное название Sound Blaster очень хорошо знакомо многим пользователям ПК, особенно старожилам. На практике это реализовано так: драйверы аудиопроцессора Realtek модифицированы в Creative, а также ими выпущена программная оболочка для настройки звукового тракта.

Эту плату мы не успели протестировать с помощью RightMark Audio Analyzer, начнем такие тесты только в феврале. Поэтому могу сказать лишь то, что я отметил субъективно: когда к Z390 Taichi были подключены колонки Creative Theatre 5.1 на громкости 50% (при остальных настройках по умолчанию — никаких эффектов или ручных дерганий эквалайзера), фоновый шум в колонках был весьма заметен. Как только я те же колонки подключил к аудиовыходам на Z390 Phantom Gaming 9, фоновый шум практически исчез. Я не стану отрицать вероятность влияния конкретного экземпляра/брака, но вот такие у меня практические обывательские наблюдения.

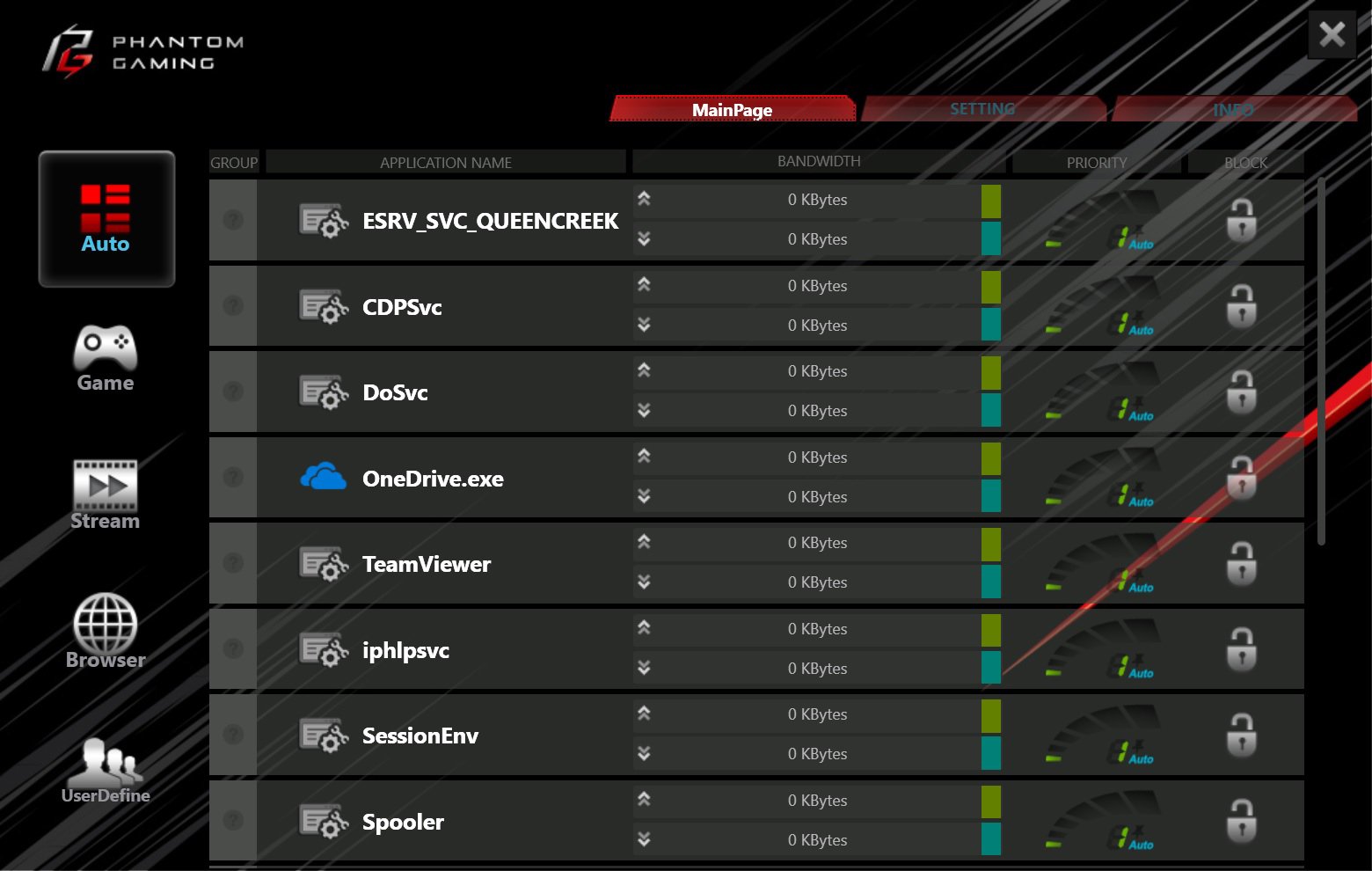

И последняя, но, наверное, уникальная утилита ASRock — настройка работы того самого 2,5-гигабитного сетевого контроллера.

Программа позволяет регулировать приоритет сетевых потоков разных приложений в автоматическом режиме, а также дает возможность управлять ими вручную. В режиме игр можно оптимизировать передачу сетевых пакетов именно с приоритетом для игр (происходит сканирование установленных игр на ПК). Собственно, на этом всё.

Настройки BIOS и разгон

Стоит напомнить, что все современные «матери» имеют не устаревшие BIOS, а UEFI (Unified Extensible Firmware Interface), которые сильно расширили возможности предварительной настройки. По сути, это операционные системы (с приставкой микро-). Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

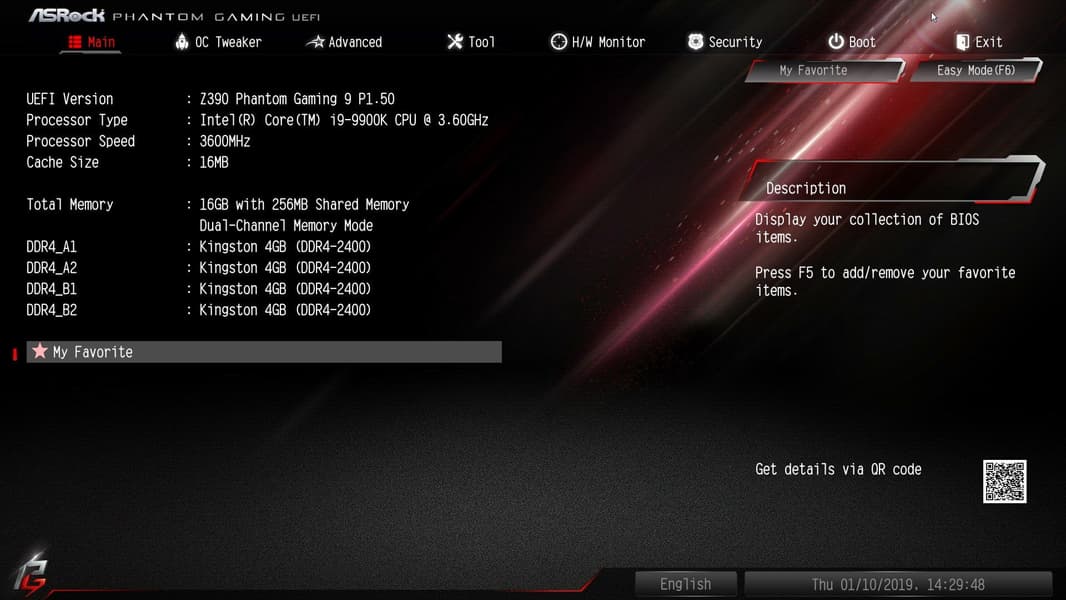

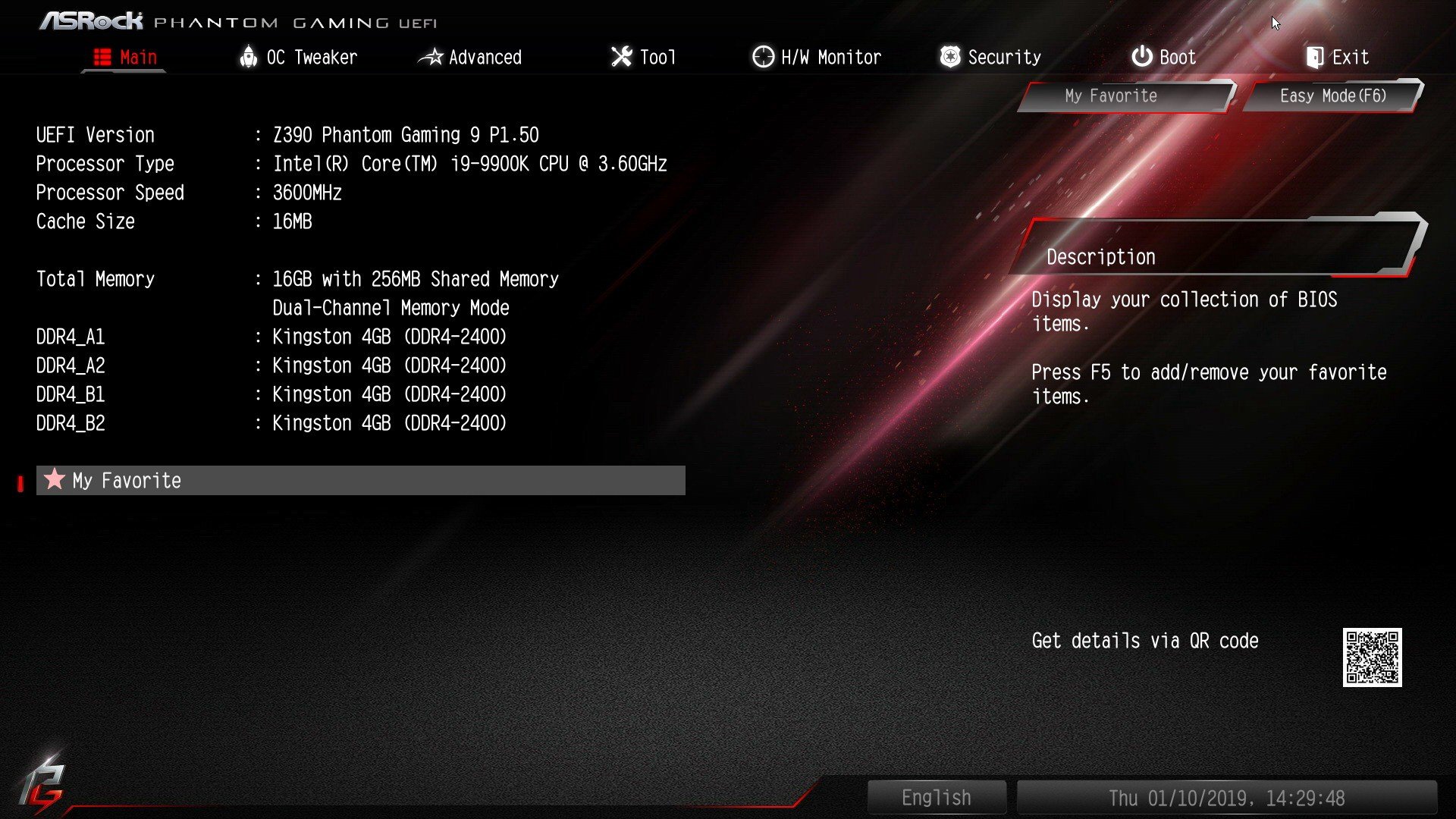

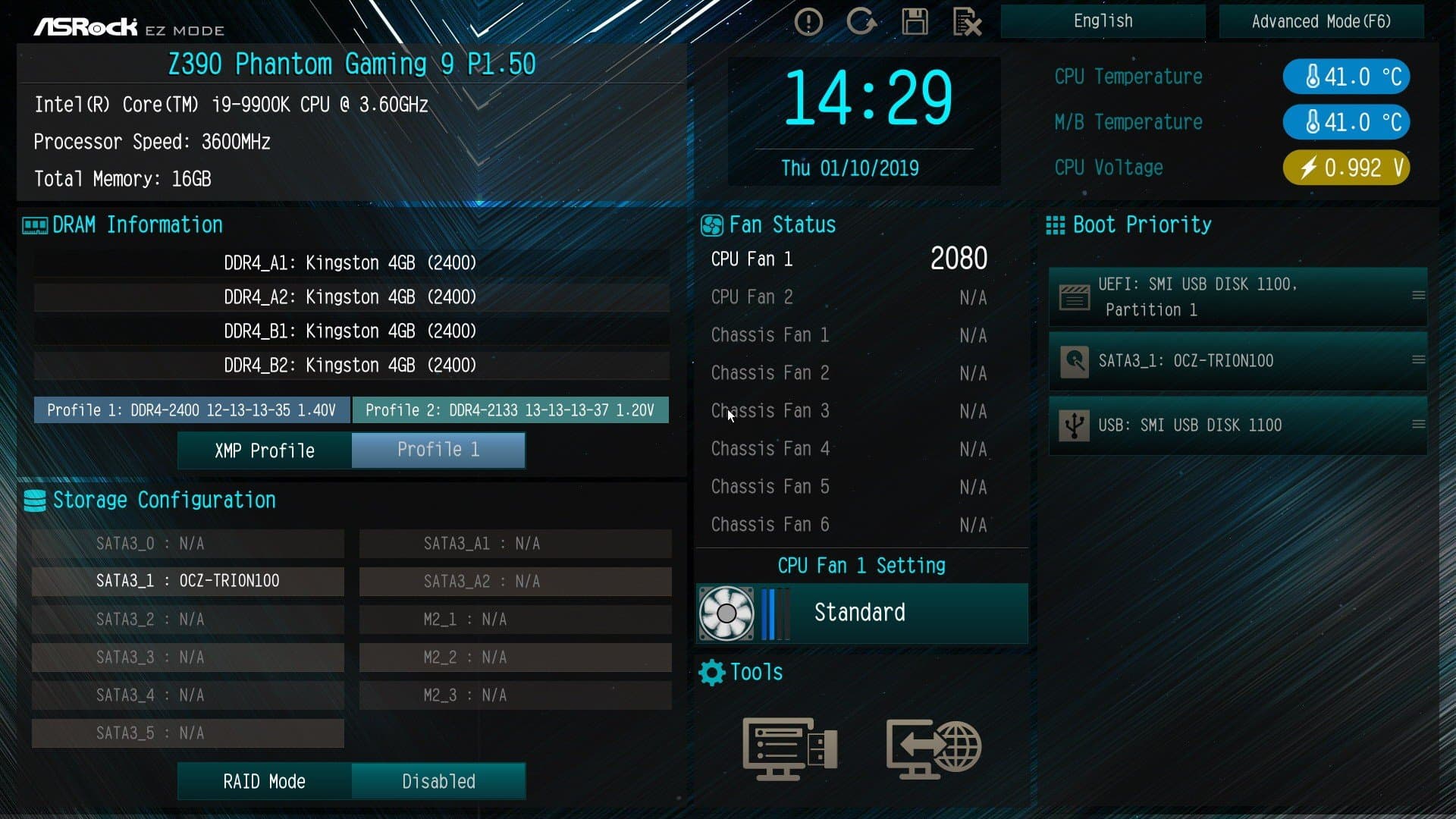

Начальная картинка дает традиционные общие сведения о ПК. Это так называемый простой режим, в который попадают пользователи, ничего не понимающие в тонкостях настройки работы процессора, памяти и пр. Здесь можно выбрать язык интерфейса, поменять дату, время, настроить работу запитанных через материнскую плату вентиляторов/кулеров, выбрать загрузочный диск, выполнить проверку наличия новой версии BIOS и установить ее.

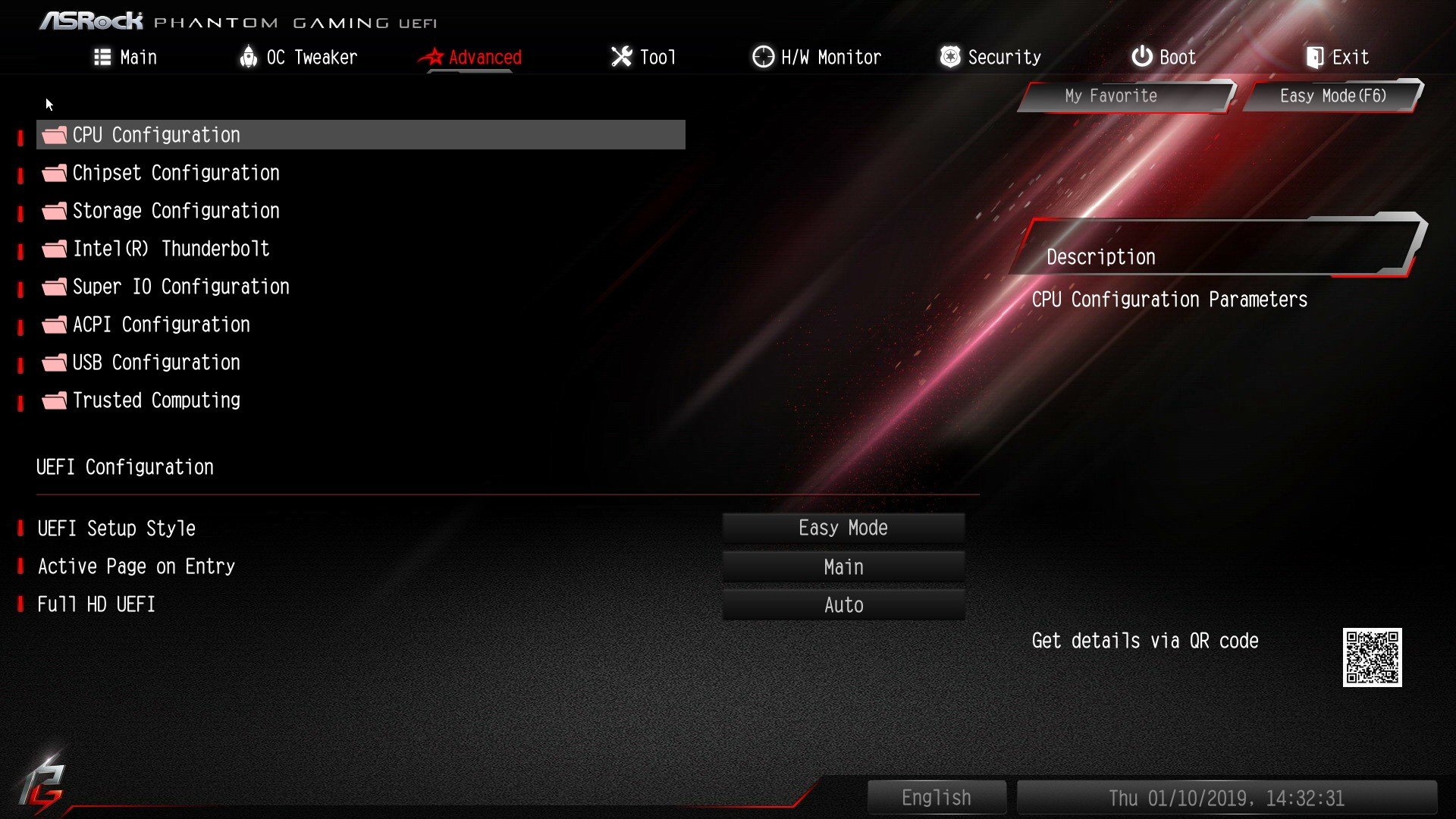

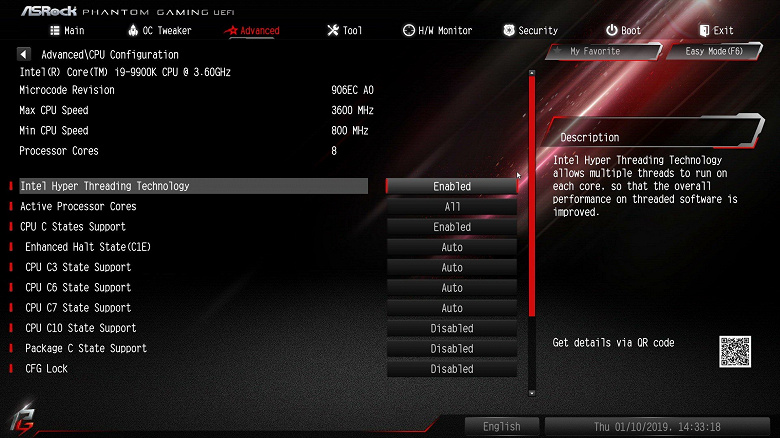

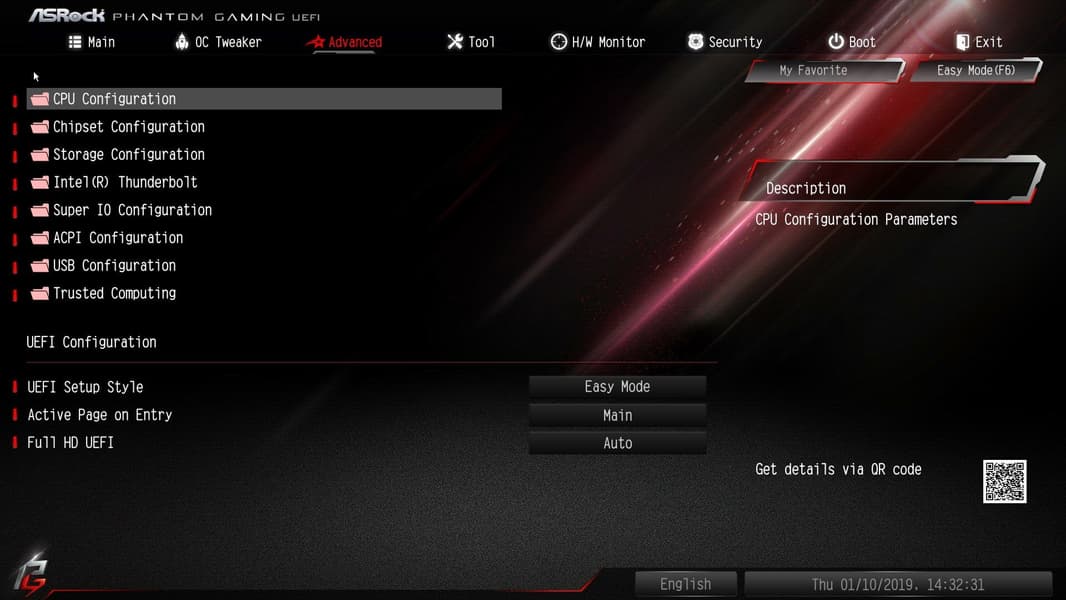

Для продвинутых пользователей есть расширенный режим, представленный на верхнем уровне главным меню. Первый пункт просто информационный.

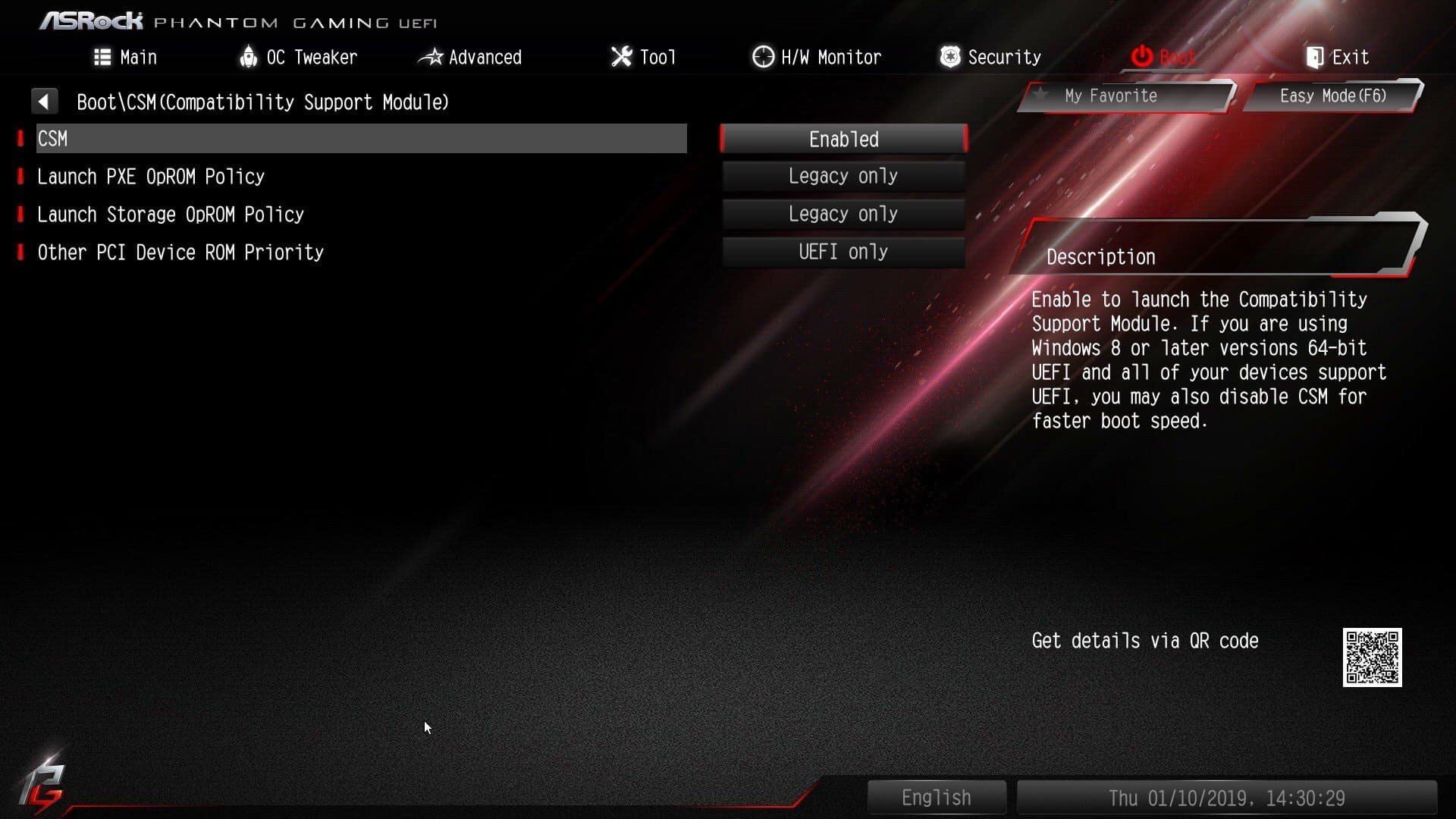

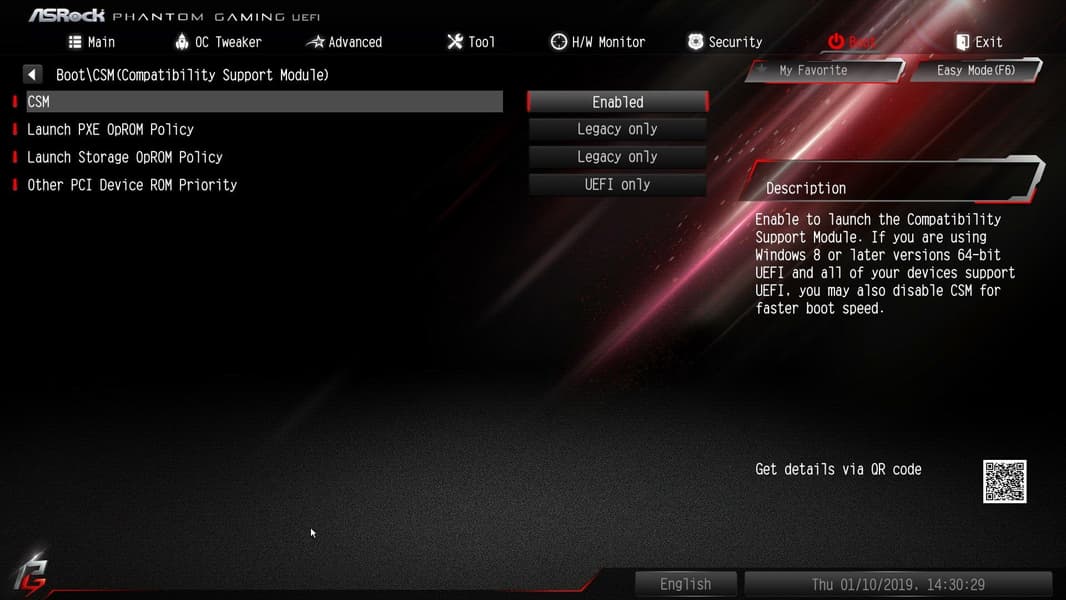

Я специально остановился на этом пункте меню. Это режим совместимости с накопителями (SSD/HDD), размеченными по старой схеме MBR (когда «видны» накопители емкостью до 2 ГБ), тогда как современные системы формируют таблицы размещения разделов согласно GPT. Логично, что по умолчанию этот пункт включен, и проблем быть не должно. Однако на ряде материнских плат, например Asus Strix Z390-E, этот параметр по умолчанию выключен! И можно сильно переволноваться, если подключить к такой материнке загрузочный (размеченный с MBR) накопитель с Windows, с которого ничего не будет грузиться.

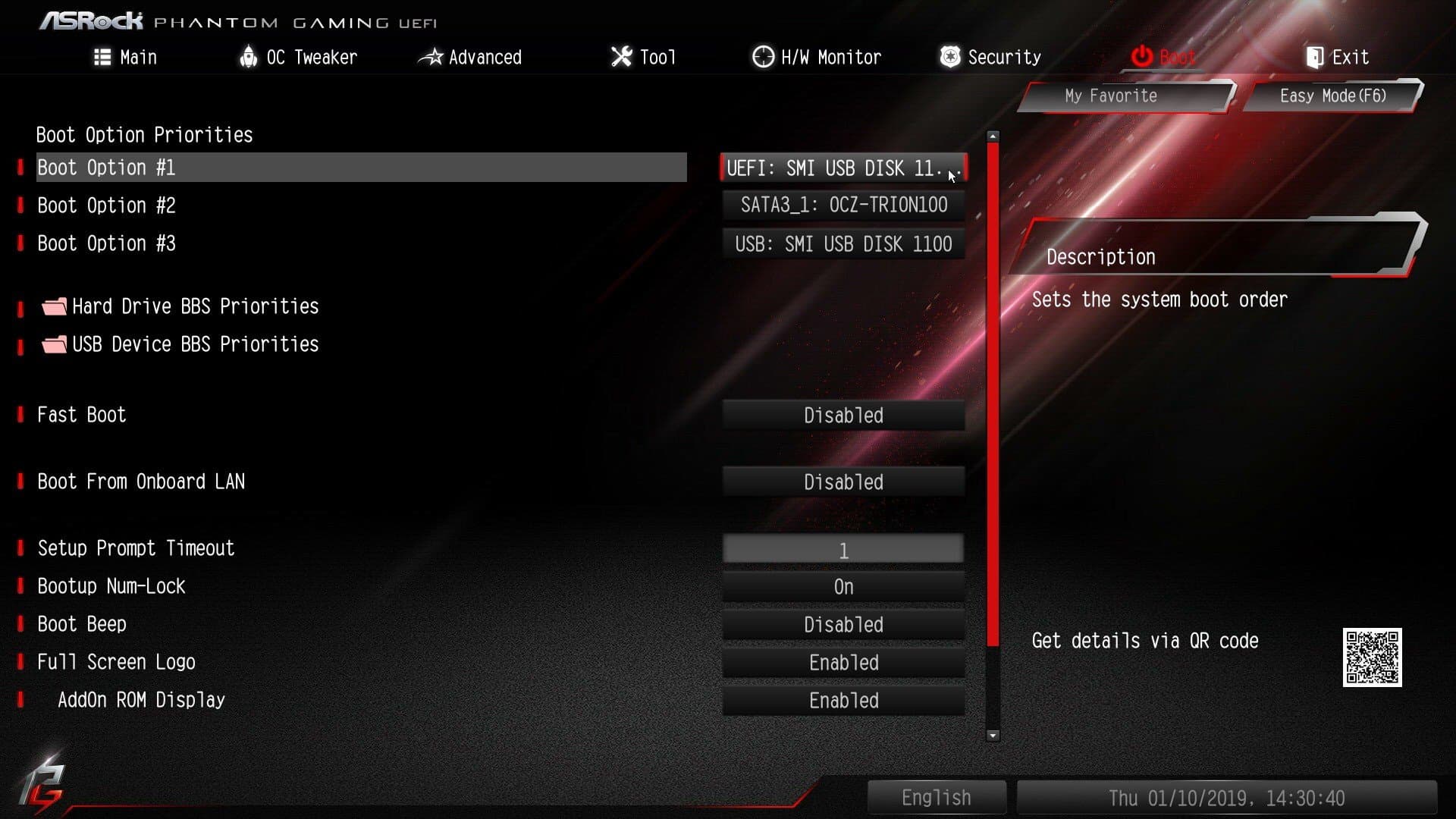

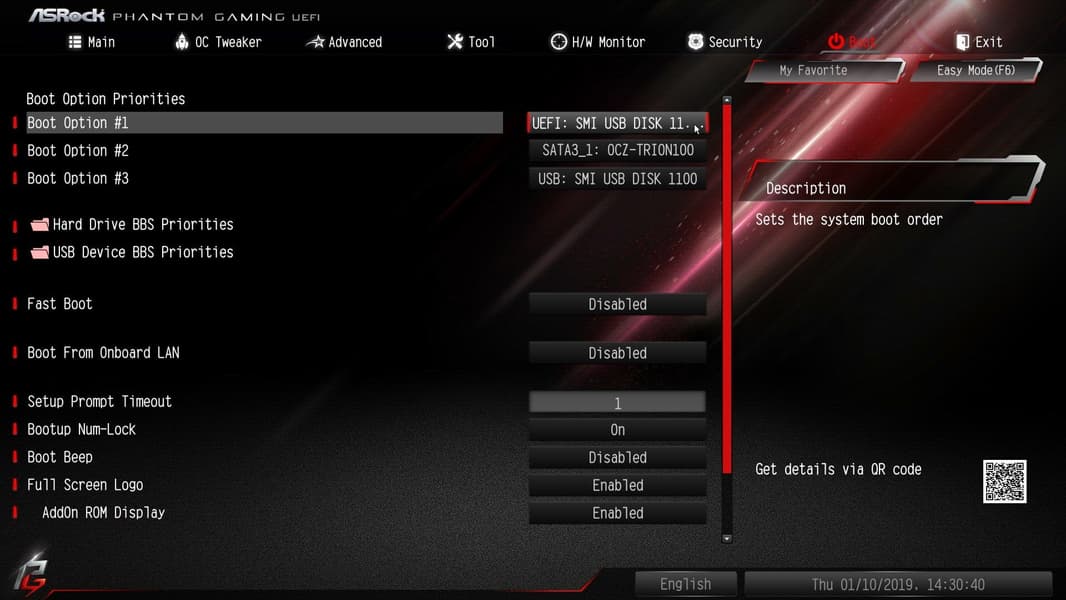

Пункт меню Boot дает нам обычный выбор накопителя и иные параметры загрузки.

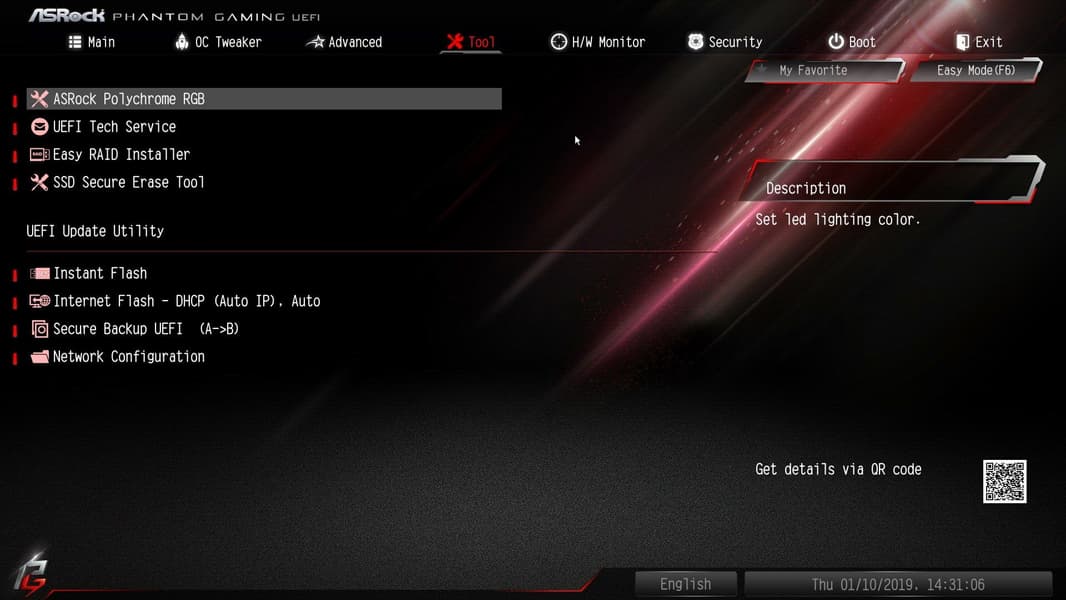

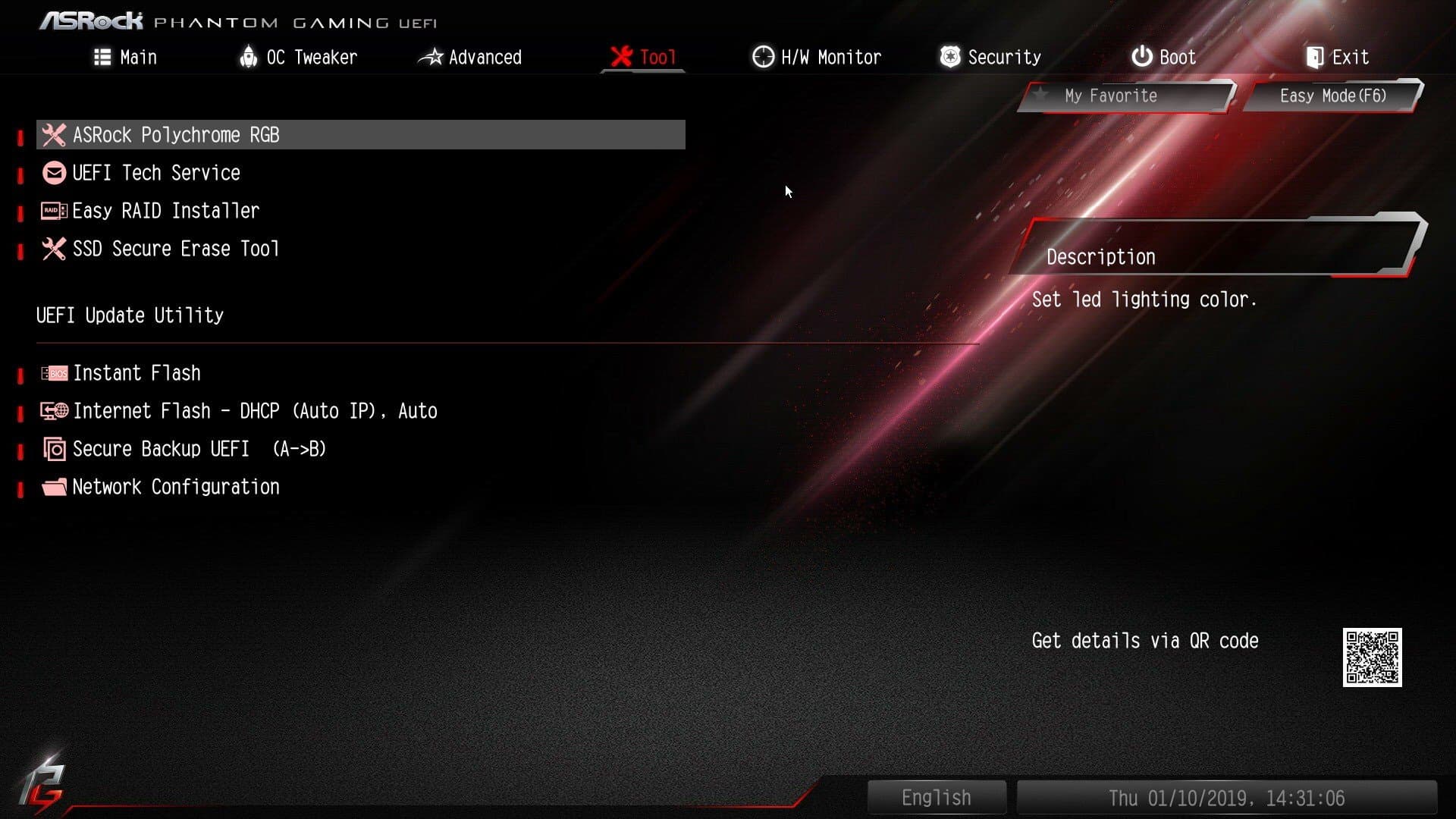

Раздел утилит позволяет запустить обслуживающие UEFI и материнку в целом программы. А также обновить версию UEFI, выполнить резервное копирование (на флеш-накопитель, например), настроить параметры безопасности и пр.

Понятно, что программа настройки подсветки имеет сходство со своей «сестрой» под Windows — правда, здесь нет определения иных компонентов ПК с подсветкой.

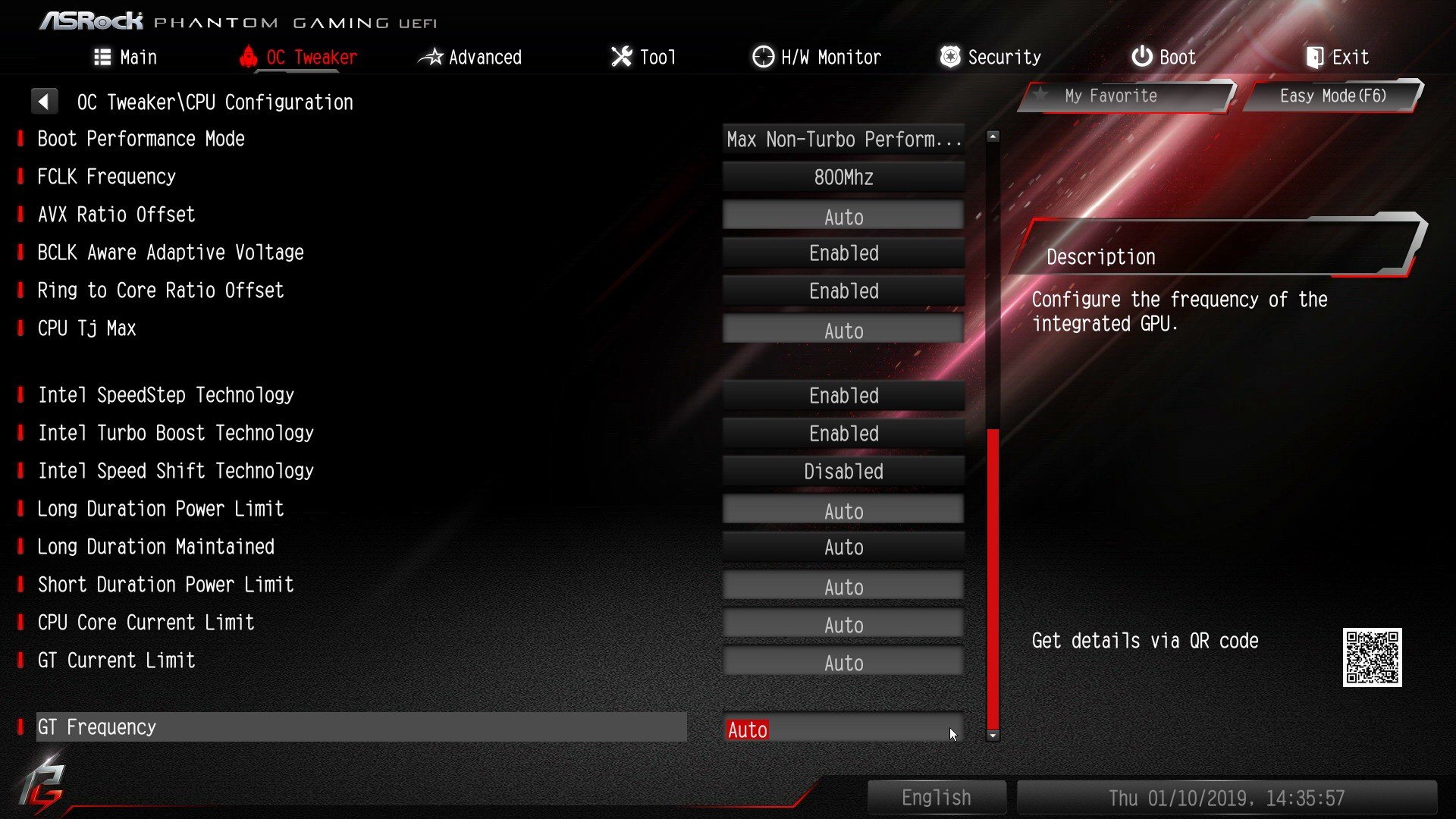

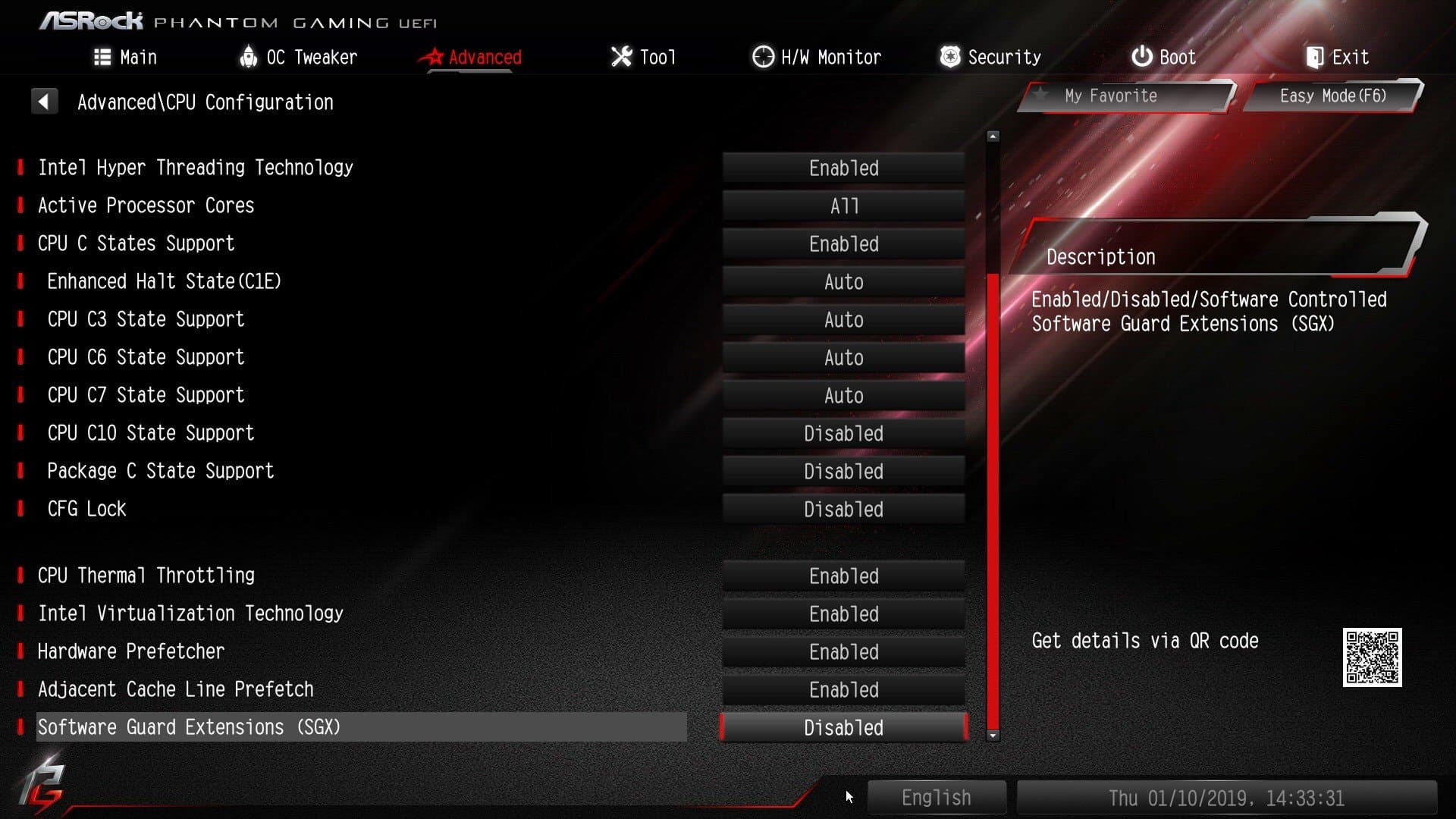

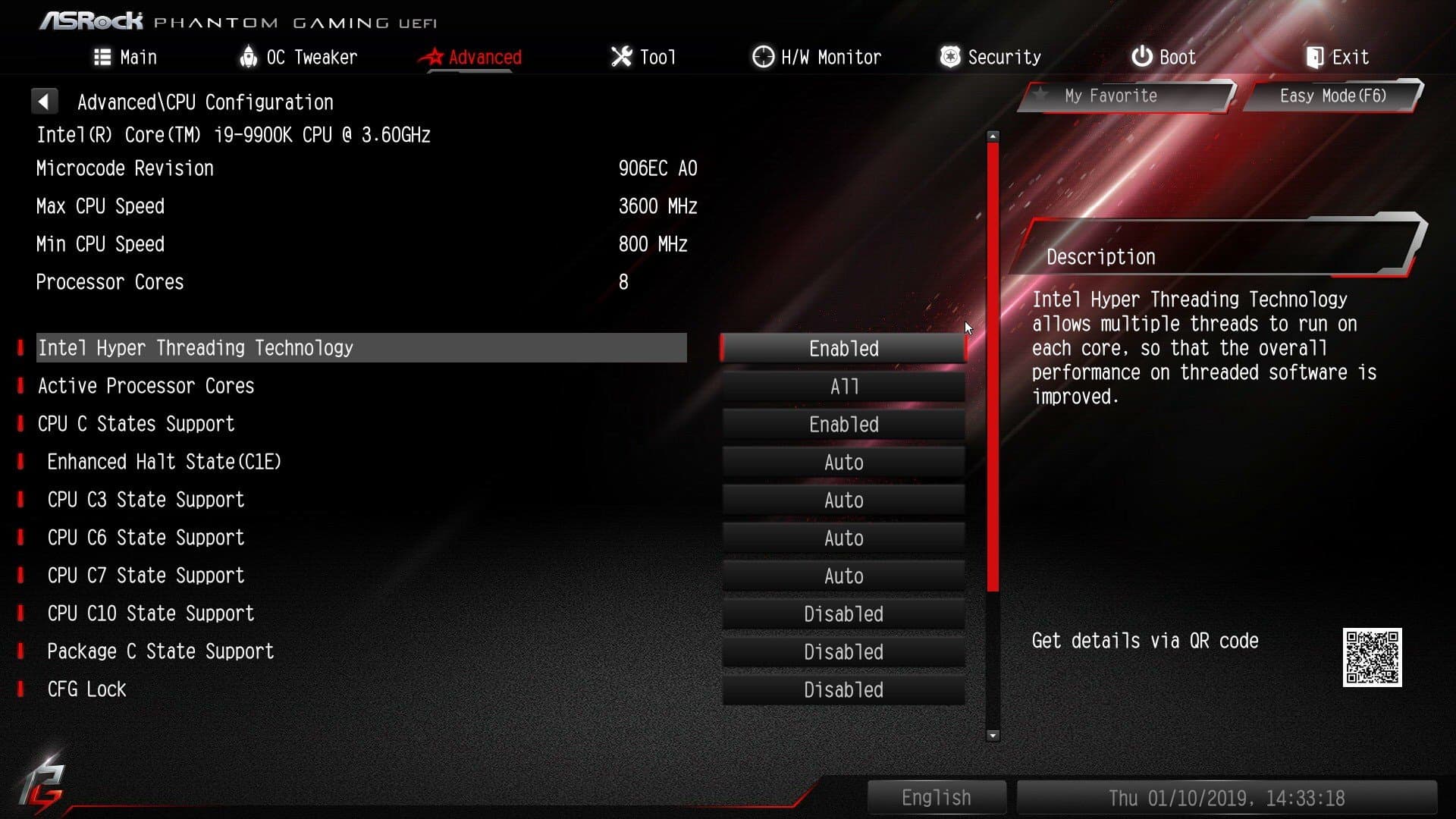

Далее идет детальная настройка работы процессора, памяти и периферии. В отличие от Z390 Taichi, тут все более структурировано по папкам.

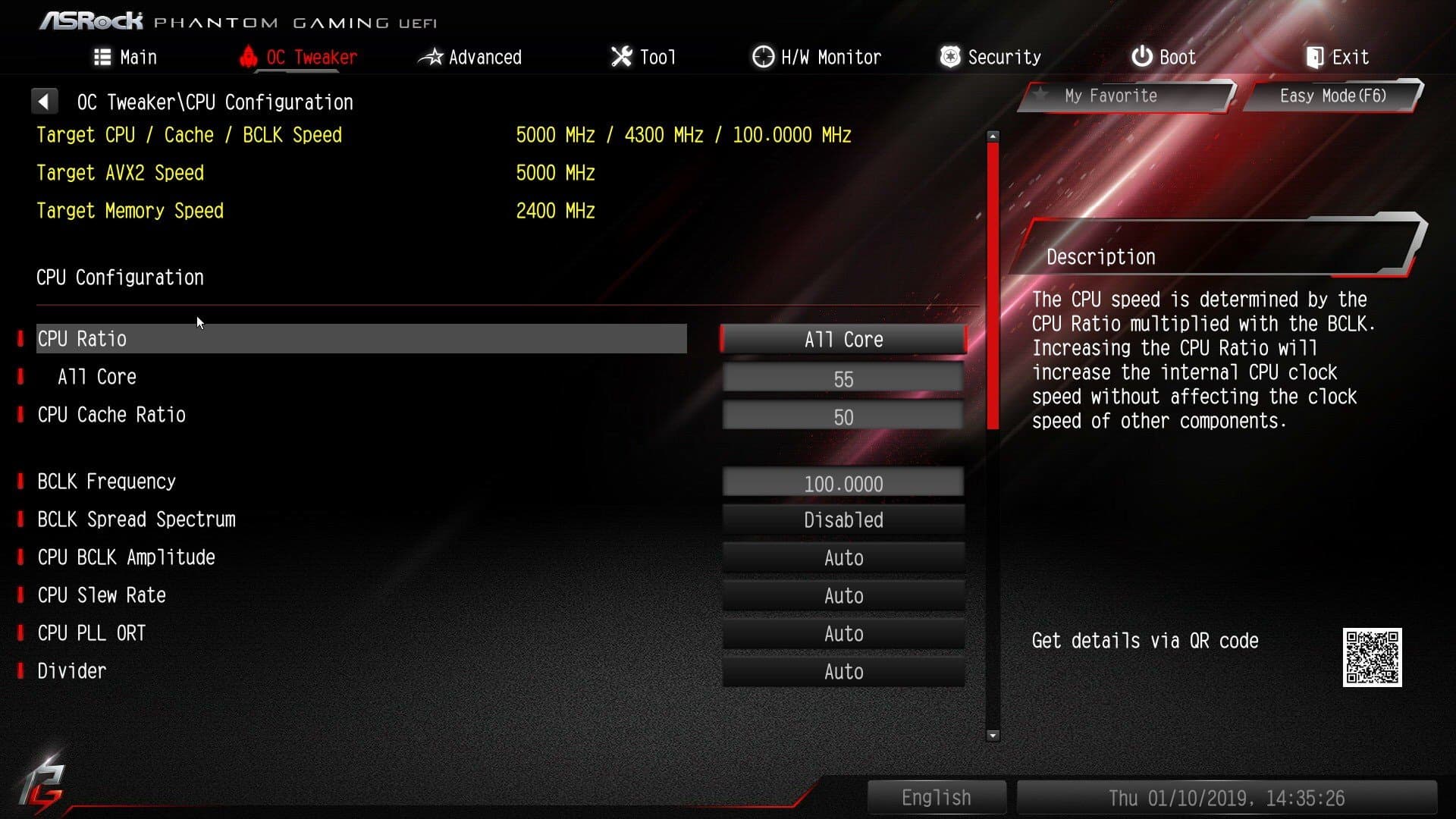

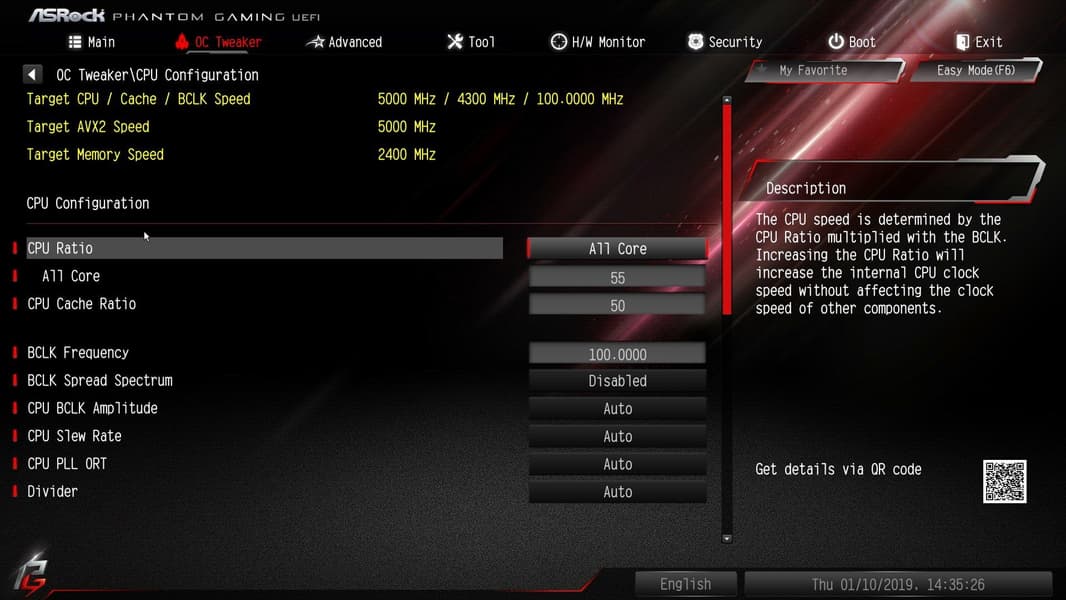

Возможности для разгона тут более широкие, чем через ранее упомянутую программу ASRock Phantom Gaming Tuning.

Можно запустить режим автоматического разгона: в нашем случае мы увидели аж 5,5 ГГц на i9-9900K, сильно повышенные напряжения и прочее. И хотя все выставляемые в этом режиме параметры находятся в безопасных для «железа» пределах, я бы все же не советовал использовать такой режим: некоторые напряжения были подняты почти до верхней границы «коридора».

Более детально разгоном я буду заниматься, если на тесты попадут навороченные материнские платы топового ценового диапазона — там сам бог велел выжимать из «железа» все возможное, и за это заплачены огромные деньги.

Выводы

Плата ASRock Z390 Phantom Gaming 9 получилась чрезвычайно интересной и много чего умеющей за свою цену. Мы помним, что несмотря на звание флагмана, она относится к среднему ценовому сегменту плат на Z390. У этой модели очень богатая периферийная функциональность: много портов SATA, с USB все в ажуре, есть очень быстрый игровой сетевой контроллер. Плюс приятная подсветка в сочетании со стильным дизайном. Также к плюсам можно отнести возможность свободно установить массивную видеокарту в первый слот PCI-E x16, благо других слотов рядом нет, а накопитель в слоте M.2 вполне сможет уместиться под ней. Наличие радиатора у одного из слотов M.2 — также небольшой плюсик. Большое свободное пространство вокруг процессорного сокета позволит смонтировать систему охлаждения любой сложности и конфигурации. У платы очень хорошая поддержка со стороны программного обеспечения, в том числе реализована звуковая система Sound Blaster Cinema 5. В то же время, этот флагман (согласно текущему распределению серий у ASRock) получил явно нетоповую комплектацию поставки — впрочем, как я сейчас вспоминаю, ASRock в свое время выделился в отдельную компанию с целью выпуска именно продукции бюджетного уровня.

В целом мне лично эта плата очень понравилась (даже больше, чем Taichi, хотя у них очень много общего). Подходит ли эта плата для любителей разгона? При условии наличия хорошо продуваемого корпуса — да.

В номинации «Оригинальный дизайн» плата ASRock Z390 Phantom Gaming 9 получила награду :

Благодарим компанию ASRock
за предоставленную на тестирование материнскую плату

Для тестового стенда:
блок питания Thermaltake RGB 750W и корпус Thermaltake Versa J24 предоставлены компанией Thermaltake
