Обзор ИБП с двойным преобразованием Ippon Innova G2 Euro 1000 и Ippon Innova G2 2K

Представляемые компанией Ippon источники бесперебойного питания линейки Innova G2 основаны на топологии двойного преобразования (On-line, «онлайн»), предусматривающей выпрямление входного переменного тока с последующим преобразованием снова в переменный, но уже с точно выдержанными параметрами (форма синусоиды, частота, напряжение). При этом отсутствует тяжелый и громоздкий низкочастотный трансформатор системы AVR, имеющийся в линейно-интерактивных ИБП, а длительность переходных процессов при переключении на батарею или обратно равна нулю.

Предназначены такие источники для питания особо чувствительной аппаратуры, включая медицинские приборы и лабораторное оборудование, и особенно они будут полезны в электросетях с низкими показателями качества, в том числе при питании от недорогих генераторов. Конечно, можно использовать их и для различной компьютерной и коммуникационной техники, но надо учитывать, что модели данного класса при равной мощности дороже и резервных, и линейно-интерактивных ИБП.

В линейку Innova G2 входят источники с разной максимальной мощностью нагрузки: 1000 В·А / 900 Вт, 2000 В·А / 1800 Вт, 3000 В·А / 2700 Вт, причем каждая модель из этого ряда предлагается в двух вариантах: с выходными розетками либо C13, либо Schuko (в последнем случае в названии есть слово Euro).

Мы подробно рассмотрим младшую модель Ippon Innova G2 Euro 1000, но приведем сведения и для более мощного устройства Innova G2 2K.

Описание

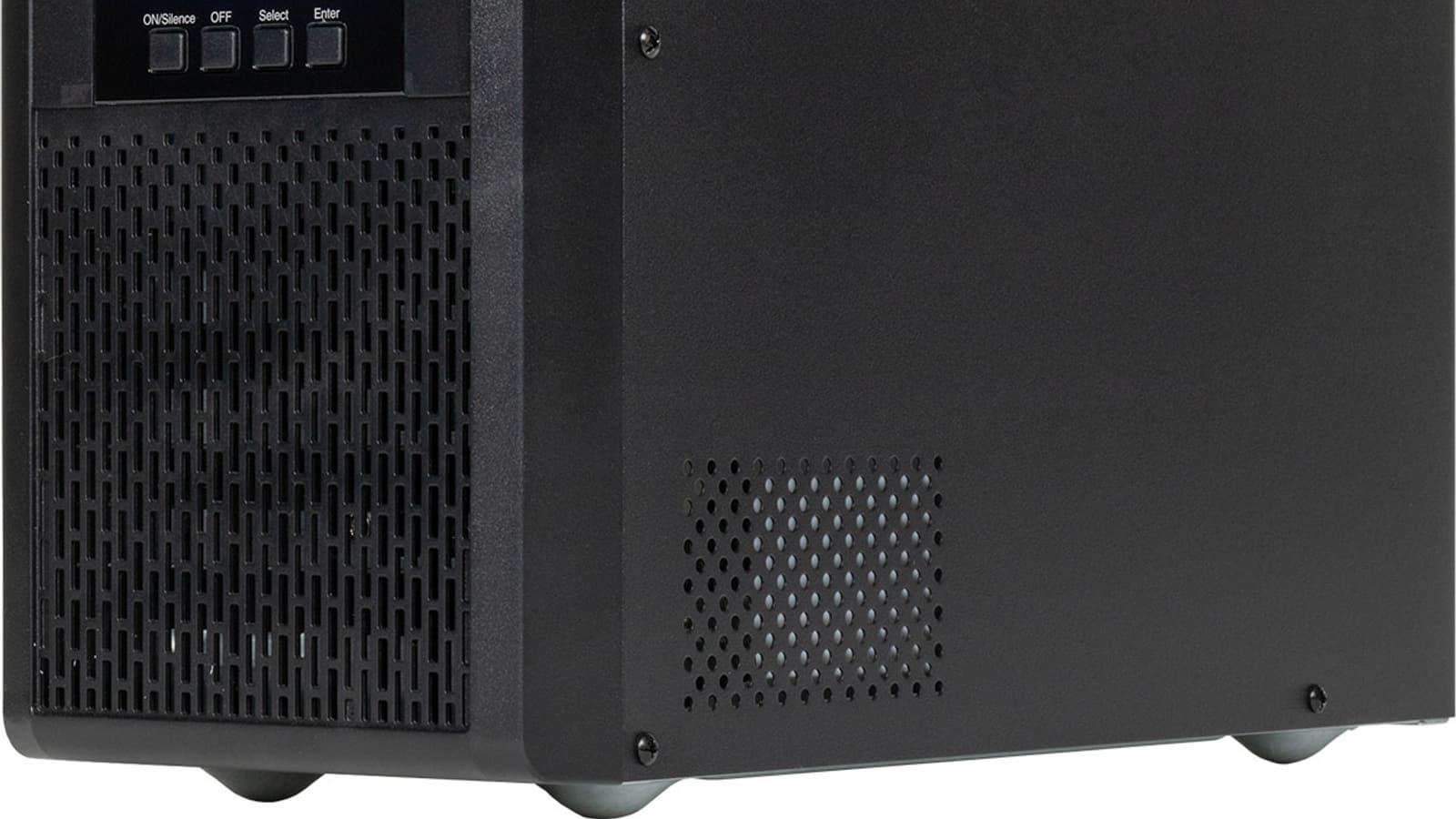

Источники имеют форм-фактор tower и предназначены для настольного/напольного размещения.

Для всей линейки заявлено:

• синусоидальное выходное напряжение,
• широкий диапазон входного напряжения,
• графический ЖК-дисплей с двухцветной подсветкой,
• защита от всплесков, перегрузок и коротких замыканий,
• наличие автоматического байпаса, порта аварийного отключения EPO и слота для опциональных карт,
• коммуникационные порты USB и RS232,
• возможность работы в экономичном режиме (Eco).

Упомянуты почти все сколь-нибудь важные моменты, исключая лишь поддержку Smart Battery и возможность «холодного старта» — это нам придется уточнять при тестировании.

Количество и тип выходных розеток разные: либо CEE7/4 (Schuko) — три в младшей модели и четыре в старших, либо C13 (IEC 60320) — по четыре в двух младших моделях и восемь в старшей (в ней дополнительно имеется розетка С19, рассчитанная на ток до 16 А вместо 10 А у С13).

Параметры и комплектация

В таблице представлены заявленные характеристики рассматриваемых моделей, взятые из руководства пользователя и с сайта производителя.

	Innova G2 Euro 1000	Innova G2 2K
Входное напряжение (номинальное)	220 / 230 / 240 В
Диапазон входного напряжения	при нагрузке 50%: 113—300 В при нагрузке 100%: 176—300 В
Частота входного напряжения	45—65 Гц 1)
Выходная мощность	1000 В·А / 900 Вт	2000 В·А / 1800 Вт
Выходное напряжение (номинальное)	220 / 230 / 240 В ±1%
Частота выходного напряжения	50 или 60 Гц ±0,05 Гц
Форма выходного сигнала при работе от батареи	синусоидальный сигнал
Время переключения	0 мс
Крест-фактор	≥ 3:1 2)
Искажение напряжения	≤2% (напряжение батареи >12 В)
Автоматический байпас	есть
Время работы от батареи на нагрузку	30% — 17,8 минуты 50% — 10,5 минуты 70% — 6 минут 100% — 3,6 минуты	30% — 18,1 минуты 50% — 10,8 минуты 70% — 6,2 минуты 100% — 3,6 минуты
Функция запуска оборудования без подключения к электросети (холодный старт)	есть (установлено нами)
Тип, напряжение и емкость батареи	свинцово-кислотная необслуживаемая 2 × 12 В, 9 А·ч	свинцово-кислотная необслуживаемая 4 × 12 В, 9 А·ч
Возможность подключения дополнительной батареи	нет
Типовой ток заряда встроенной батареи	н/д
Типовое время заряда встроенной батареи	4 часа до 90%
КПД	в линейном режиме >89% в режиме Eco >97%	в линейном режиме >91% в режиме Eco >98%
Звуковая сигнализация	есть (отключается с панели управления и из ПО Winpower)
Фильтрация импульсных помех	есть
Перегрузочная способность в линейном режиме	до 105% — долговременная работа 105%—130% — автопереключение на байпас по истечении 60 секунд 130%—150% — автопереключение на байпас по истечении 10 секунд >150% — автопереключение на байпас по истечении 300 мс
Перегрузочная способность в режиме байпаса	<130% — долговременная работа 130%—180% — выключится по истечении 60 секунд >180% — выключится по истечении 300 мс
Перегрузочная способность в режиме работы от батареи	до 105% — долговременная работа 105%—130% — выключится по истечении 60 секунд 130%—150% — выключится по истечении 1 секунды >150% — выключится по истечении 300 мс
Выходные разъемы	3 × Schuko CEE 7	4 × C13 (IEC 60320)
Интерфейс	USB, RS232
Дополнительные разъемы	слот для опциональных карт, порт EPO (аварийное отключение)
Защита линий передачи данных	нет
Размеры (Ш×В×Д)	144×228×356 мм	190×327×399 мм
Вес нетто/брутто	9,2 / 10,8 кг	17,4 / 19,6 кг
Шум	< 49 дБ	< 44 дБ
Условия работы	влажность 0—95% (без конденсации) температура от 0 до +40 °C
Стандартная гарантия	2 года (не более 30 мес. с даты изготовления)
Описание на сайте производителя	ippon.ru	ippon.ru

¹⁾ Так на официальном сайте, в инструкции указано «40-70 Гц»
²⁾ Так на официальном сайте, в инструкции указано «≥2,5:1»

Перечень характеристик вполне исчерпывающий, не указан разве что ток заряда встроенной батареи.

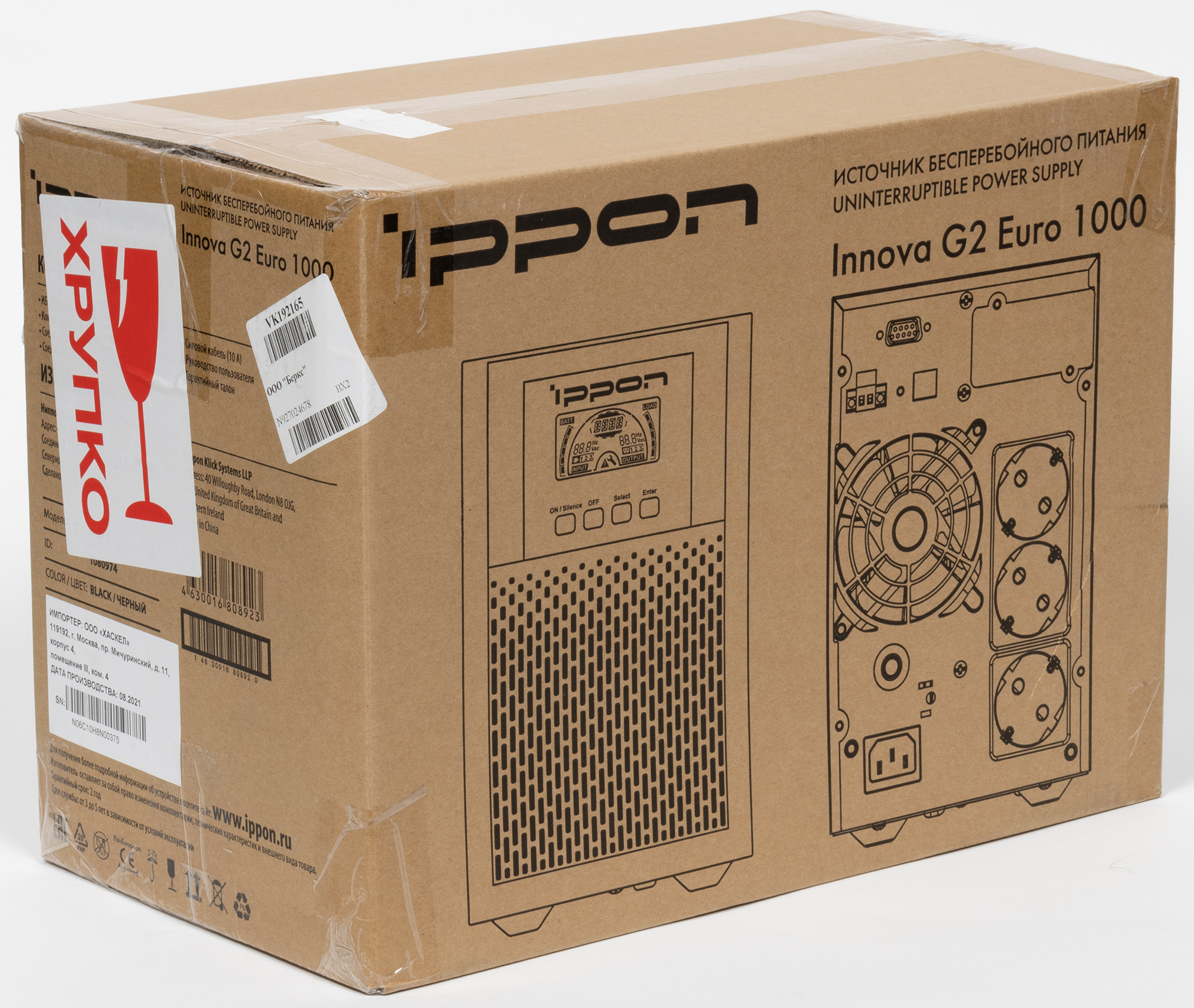

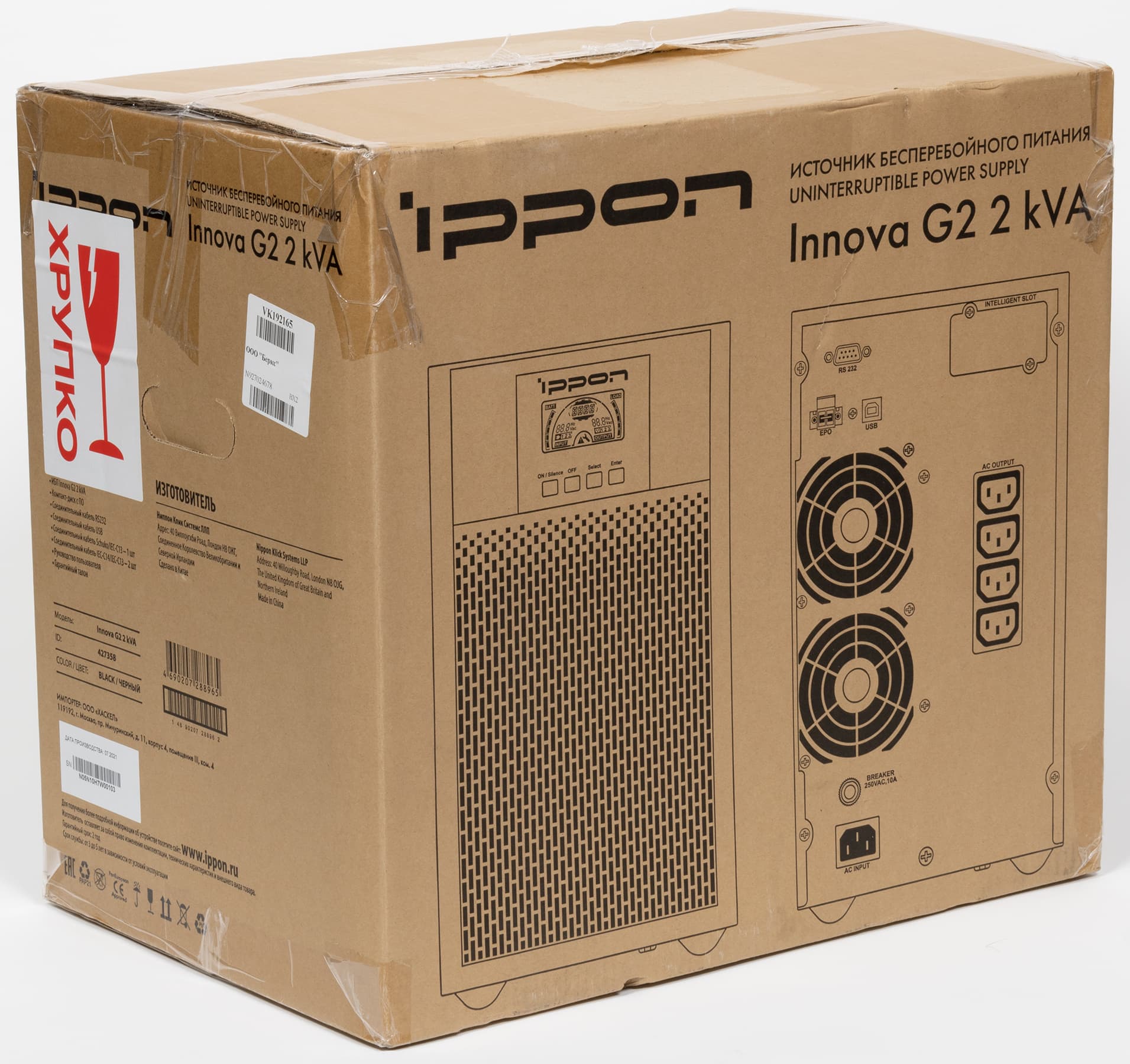

ИБП поставляются в коробках из обычного картона.

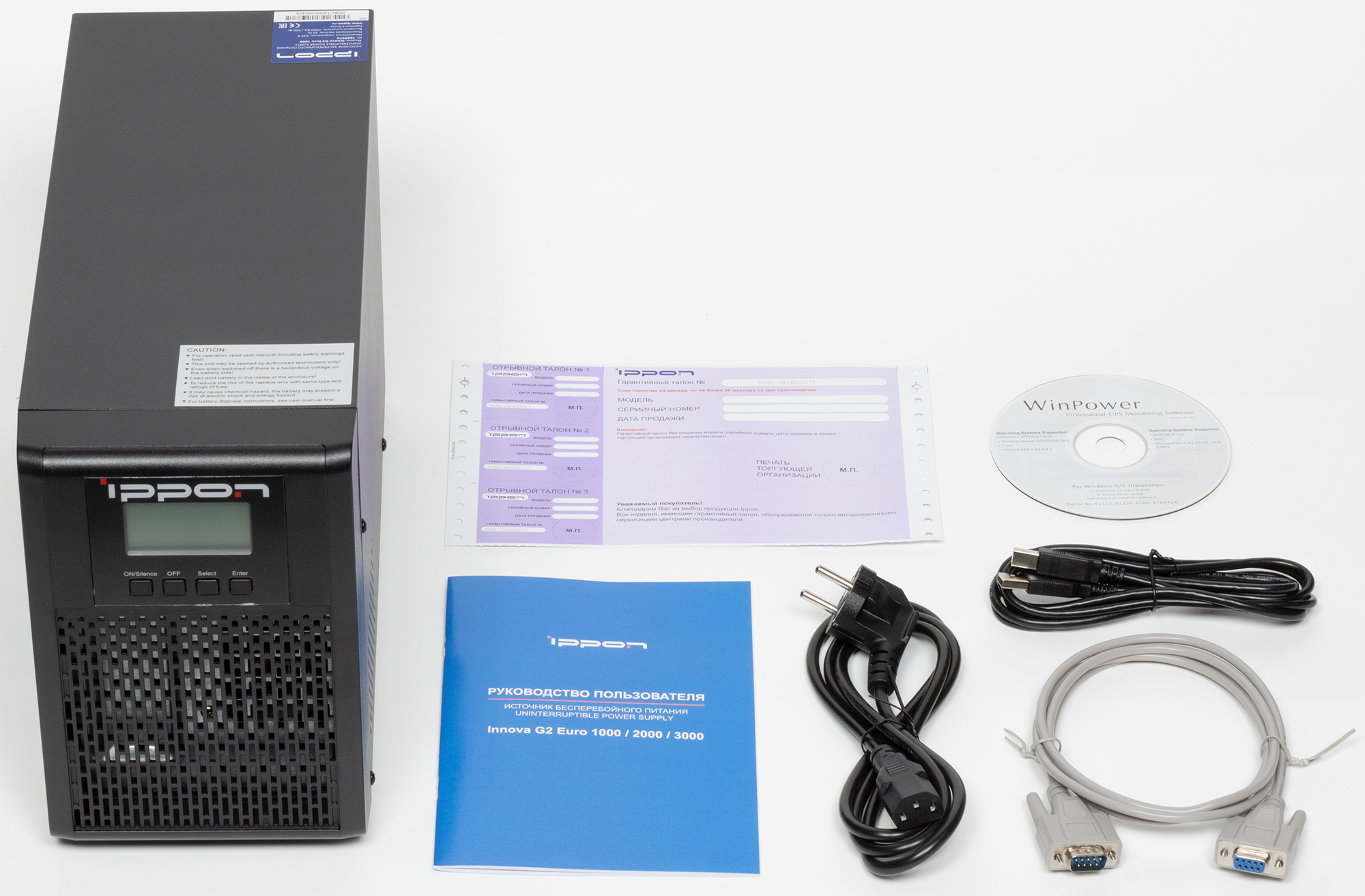

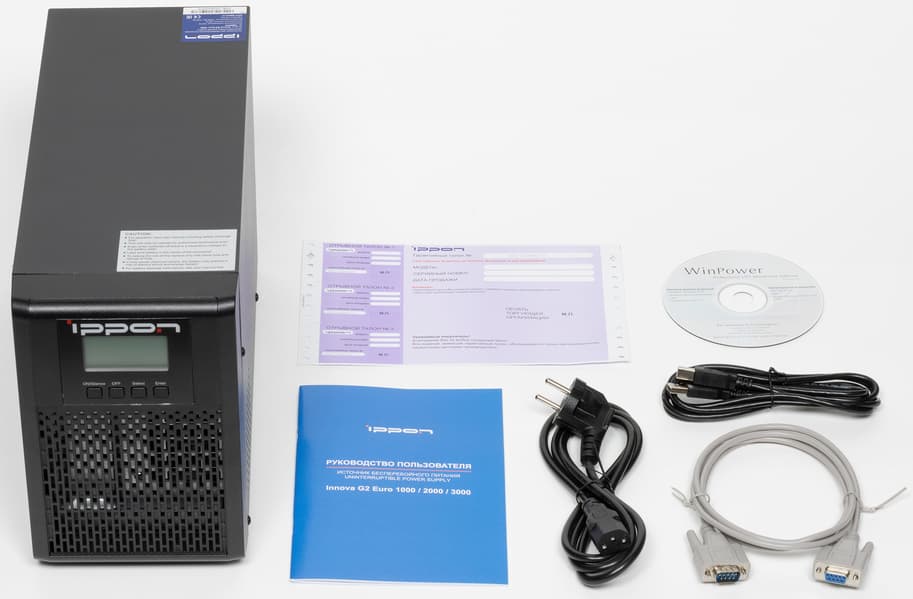

Комплектация немного отличается: у всех моделей имеются кабели для подключения к сети переменного тока, а также интерфейсные USB и RS232, инструкция на русском языке и гарантийный талон. У источников с выходами C13 добавляются два кабеля C13/C14 для подключения нагрузок.

Имеется также компакт-диск с ПО для мониторинга и управления, которого не было у до сих пор побывавших у нас ИБП Ippon, для которых программу предлагалось скачивать с официального сайта самостоятельно. Но нельзя сказать, что наличие такого диска — это серьезный плюс: оптические приводы давно уже являются редкостью в современных компьютерах, лучше бы поставлять дистрибутив на USB-флешке, благо сто́ят они сегодня очень дешево, если речь не идет о выдающихся объемах и скоростях.

Внешний вид, органы управления, режимы работы

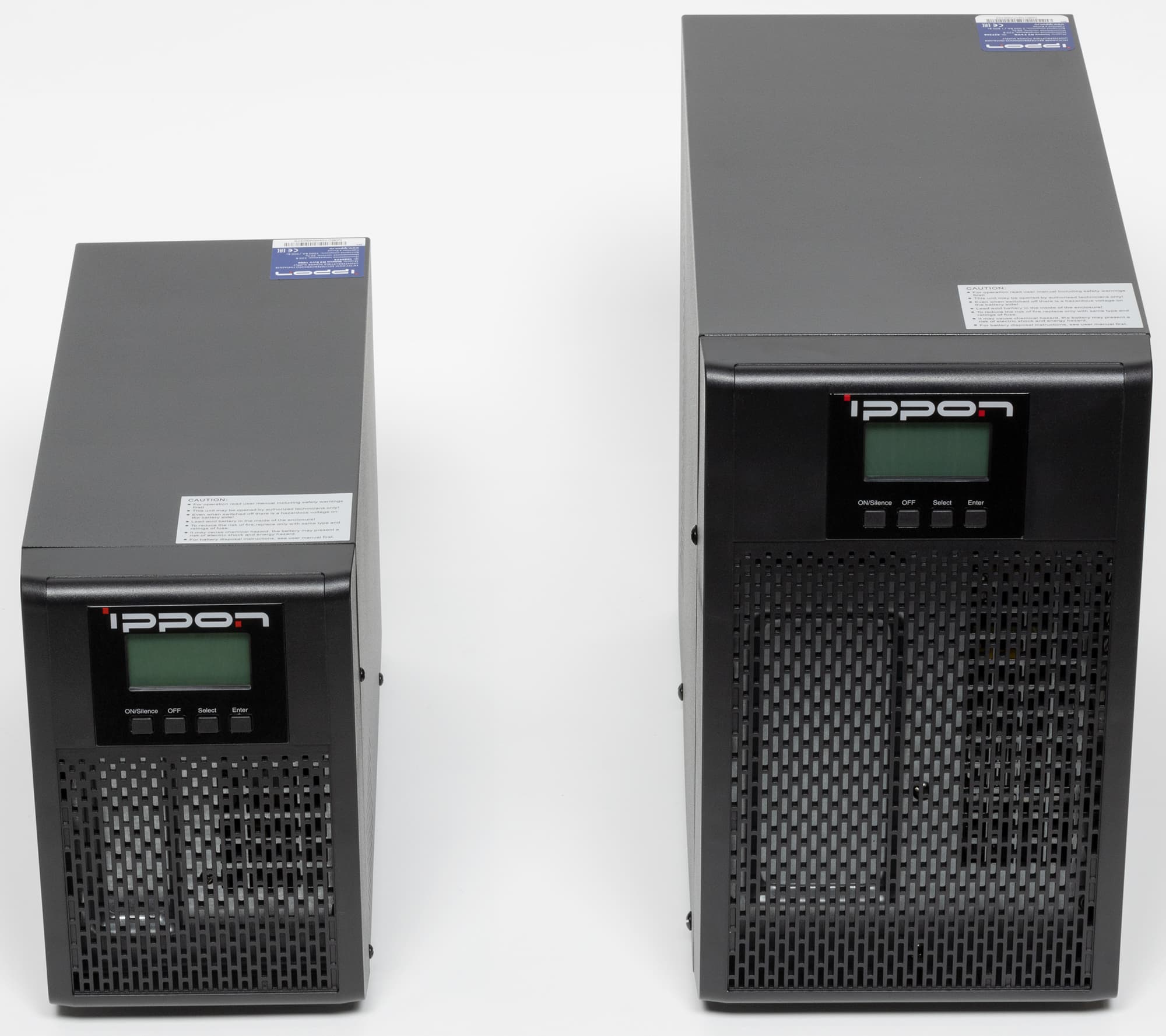

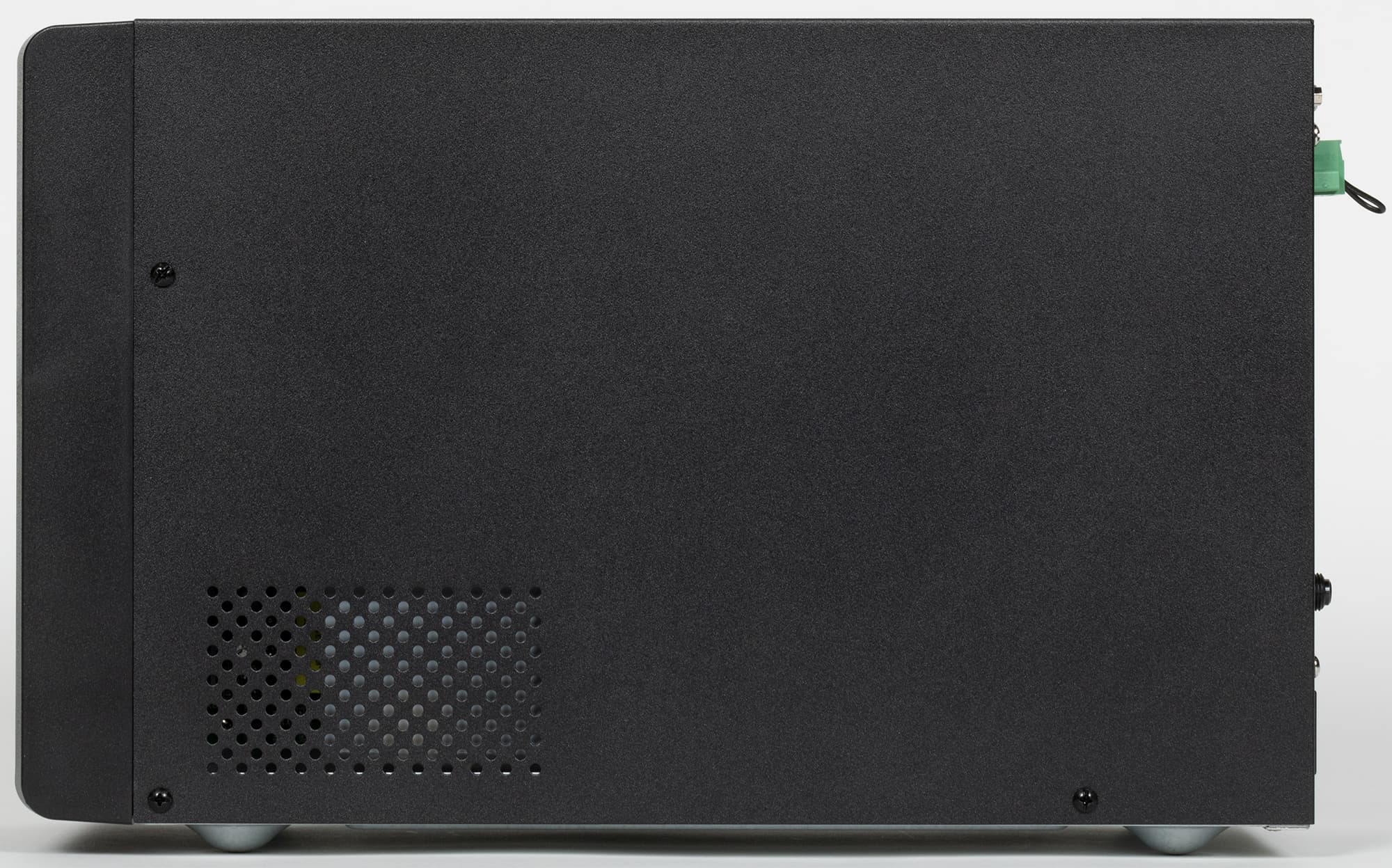

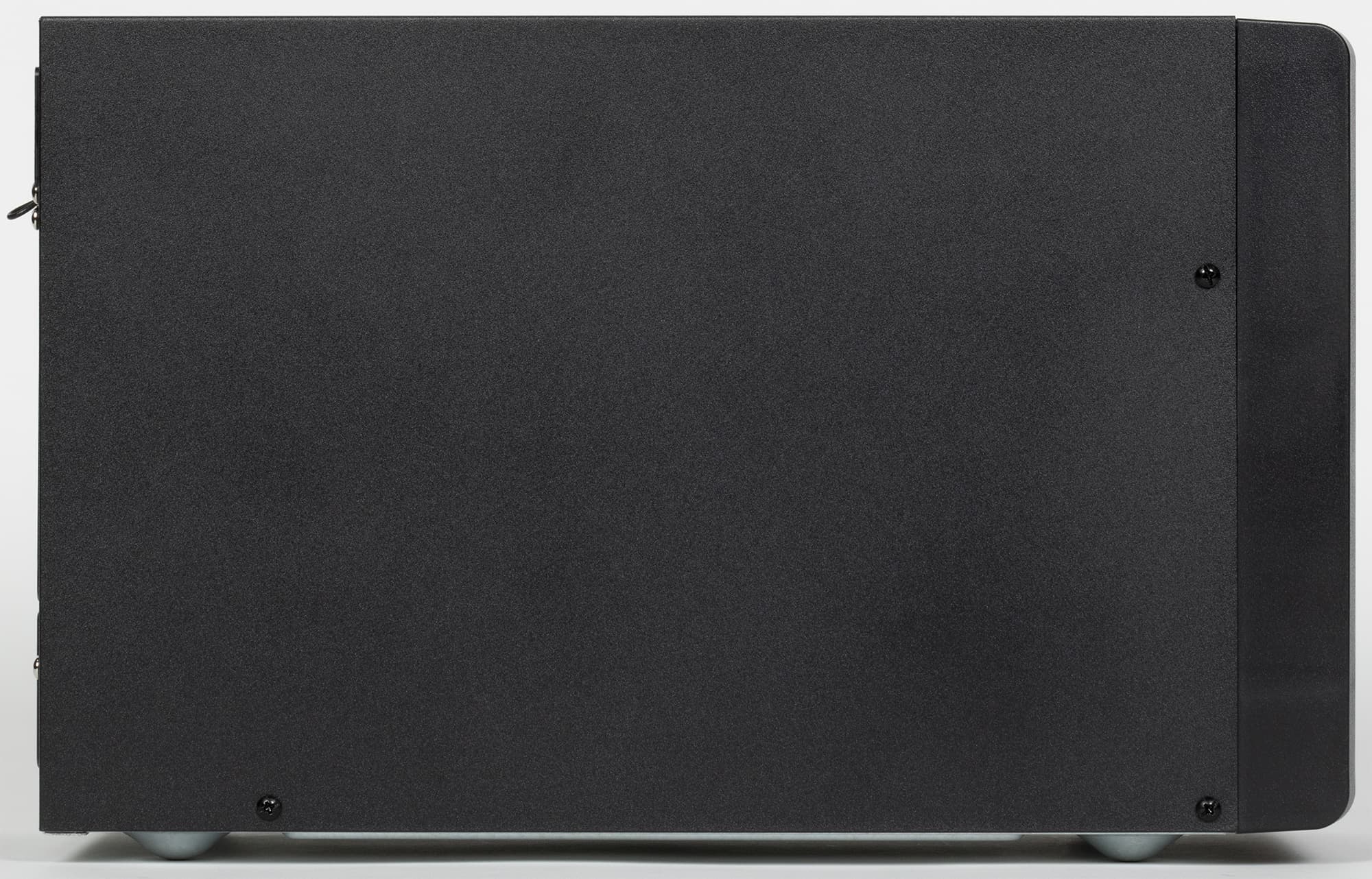

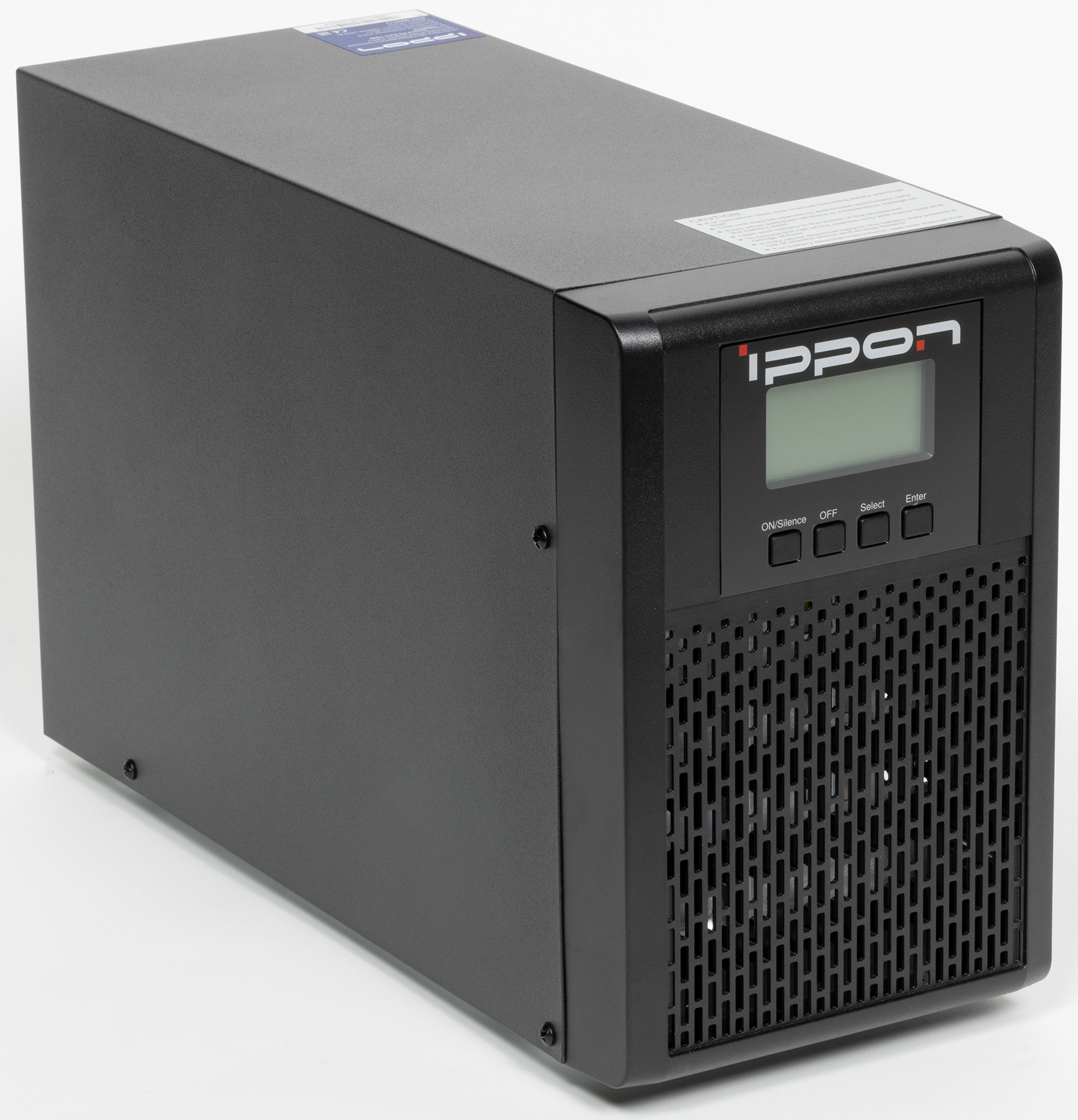

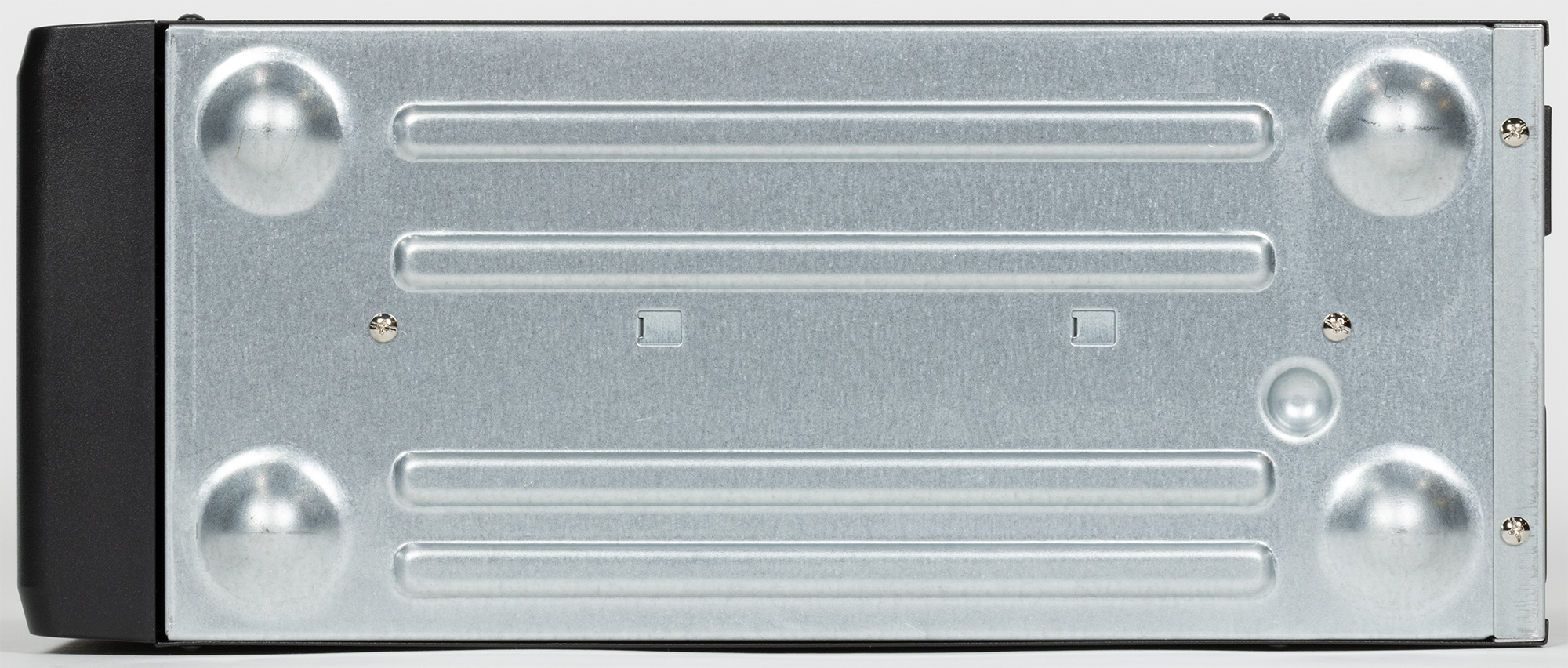

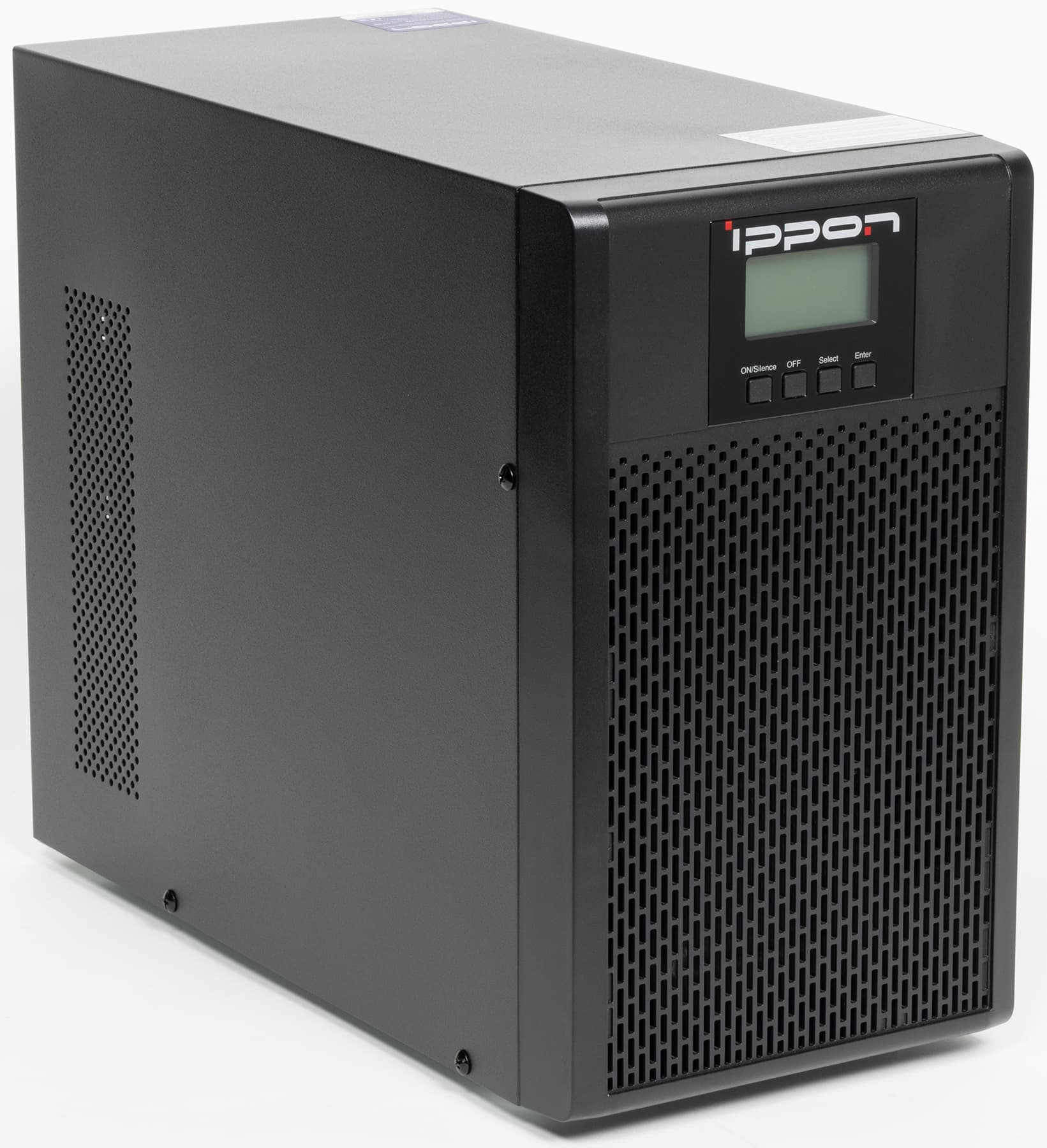

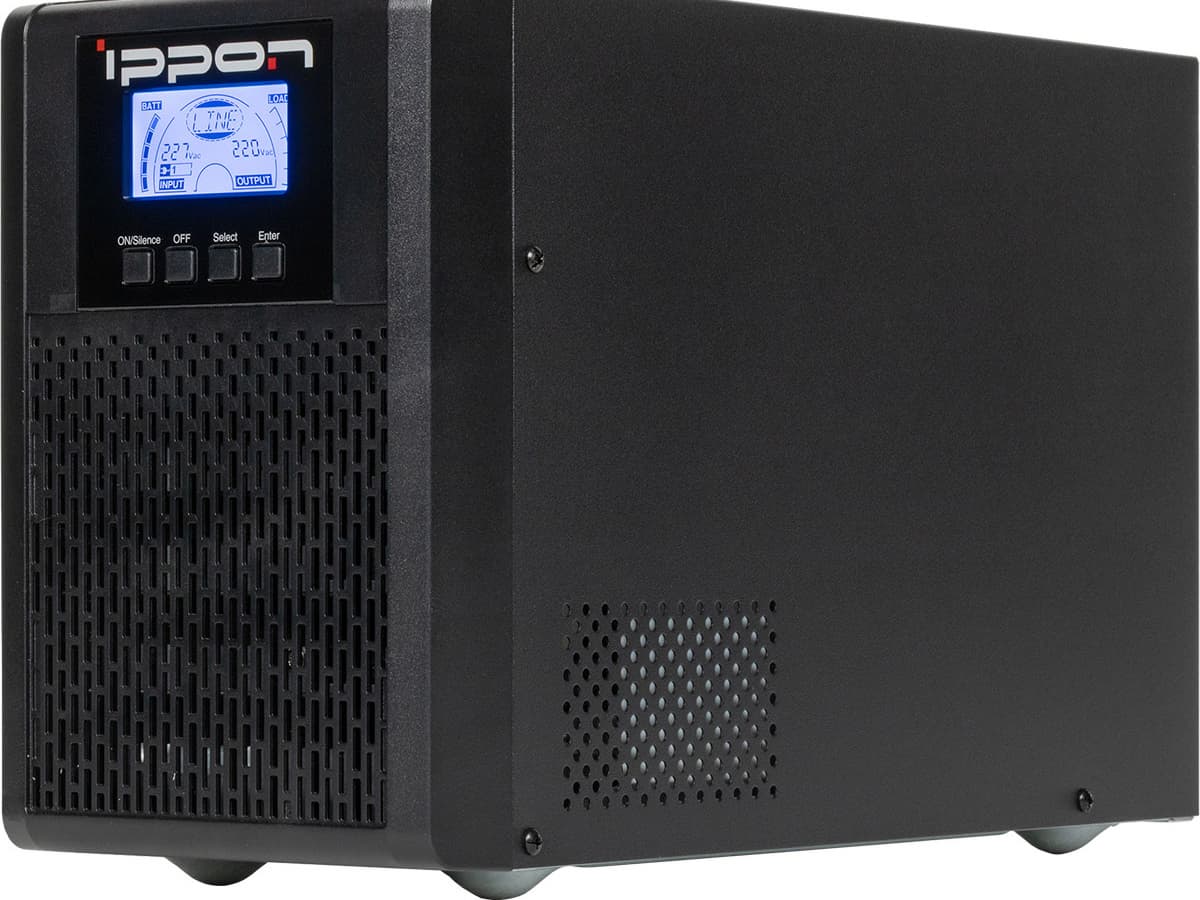

Эта модель явно придется по вкусу ценителям прочности: в конструкции в основном используется сталь — и шасси, и П-образная крышка выполнены из металла, пластиковой сделана только фронтальная панель. Даже ножки металлические — штампованные выступы на днище; их неплохо было бы оснастить хоть какими-то наклейками.

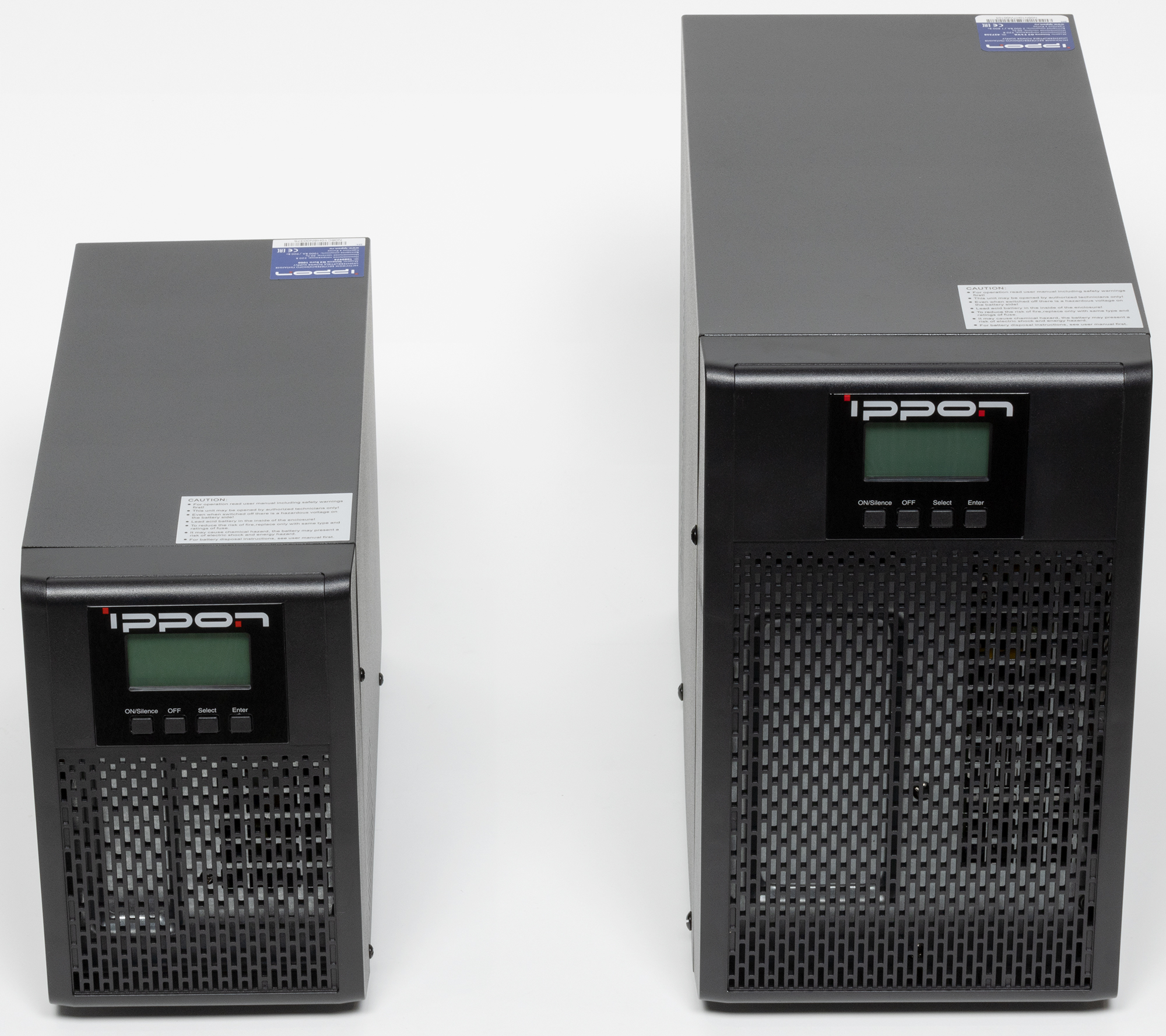

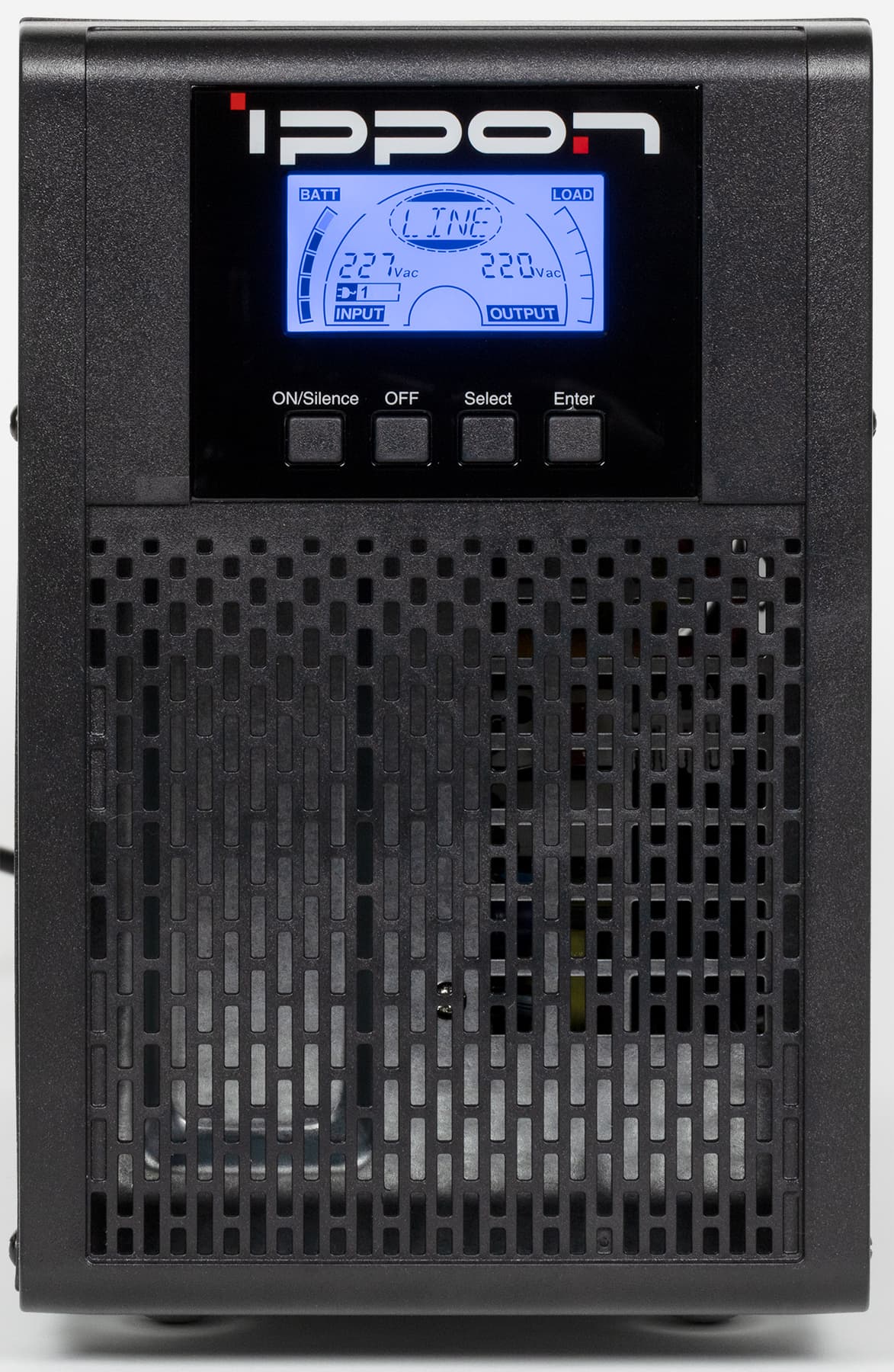

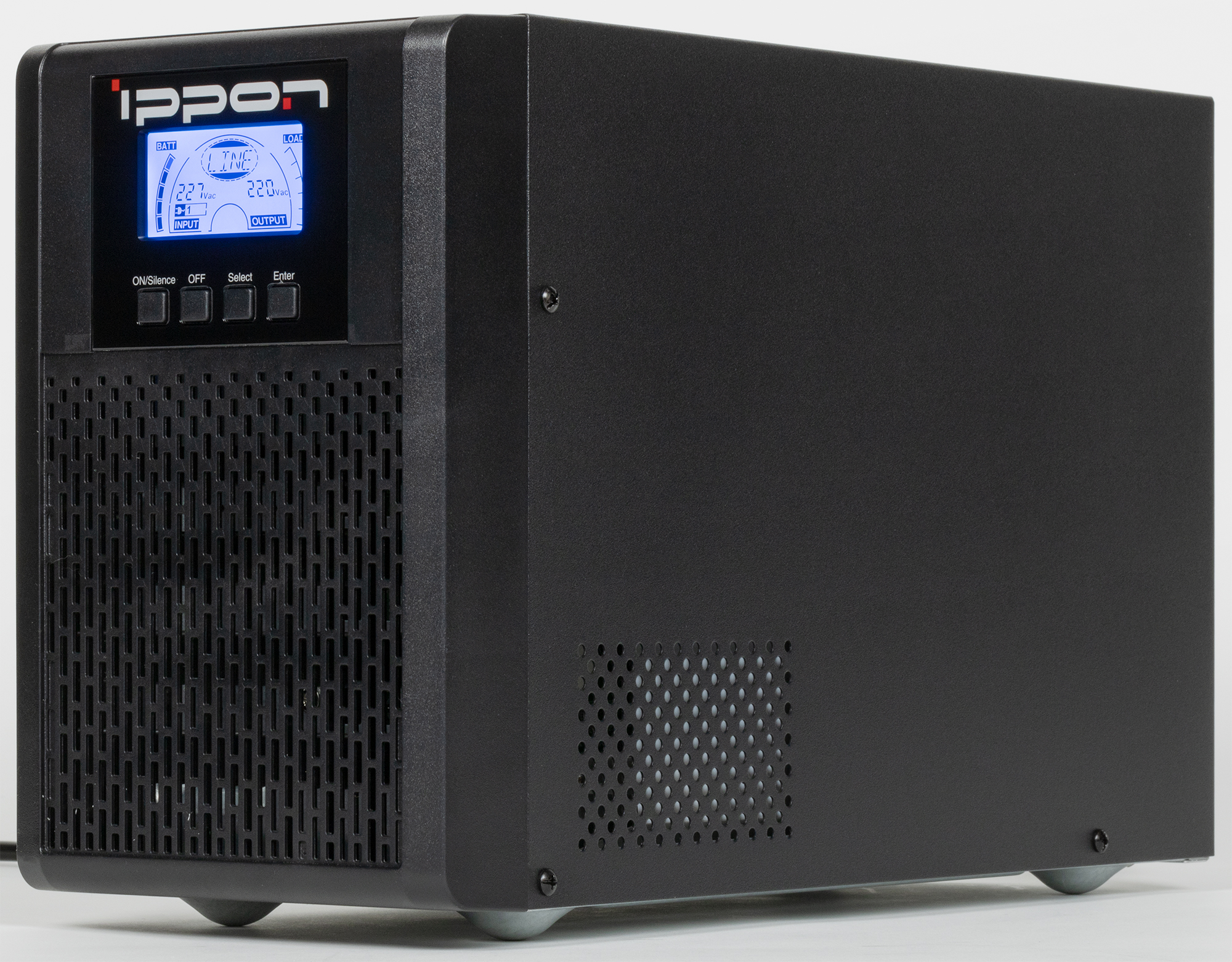

На лицевой панели находятся ЖК-дисплей и четыре управляющие кнопки. Крайняя левая включает и выключает источник (точнее, задействует подачу напряжения на выходы), запускает тест батарей и управляет звуковыми сигналами. Следующая кнопка отключает нагрузки либо задействует их питание через байпас (если такая функция активирована в меню), а две правых нужны для настроек в меню.

Звуковые сигналы не раздражающе громкие, а приглушенные, с приятной тональностью. Для относительно тихих помещений это хорошо, но есть подозрение, что они могут оказаться незамеченными в условиях высокого уровня фонового шума.

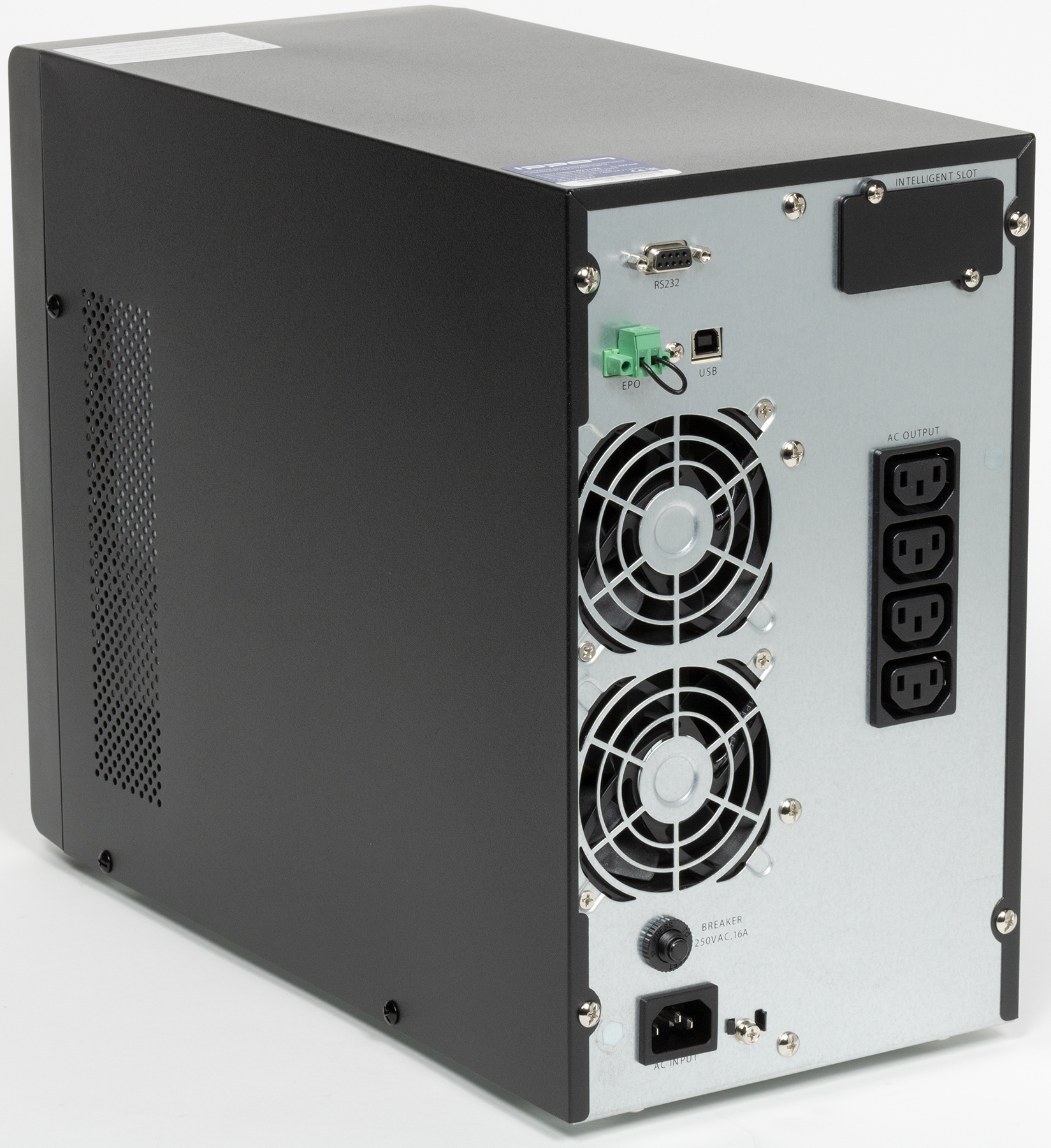

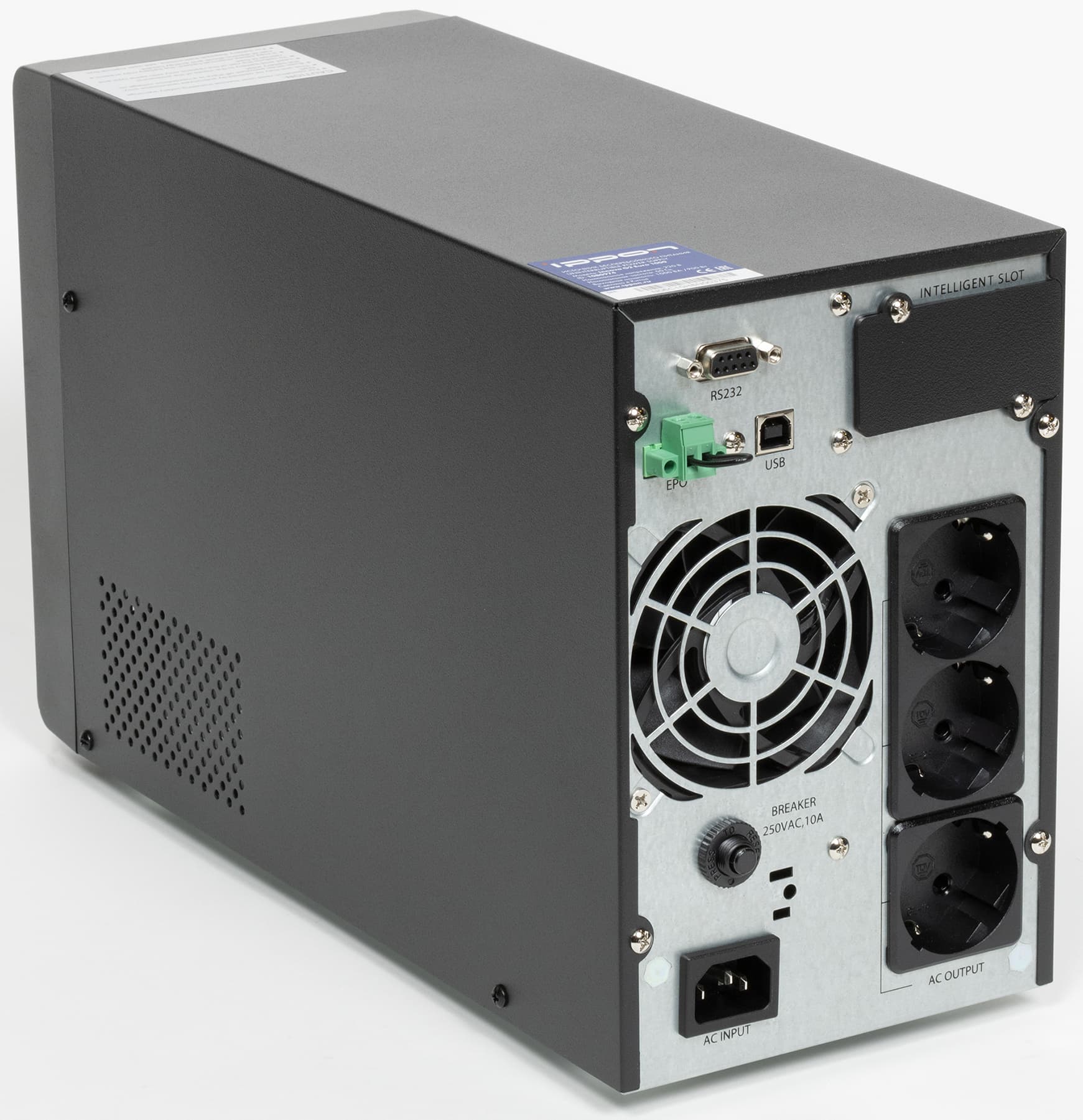

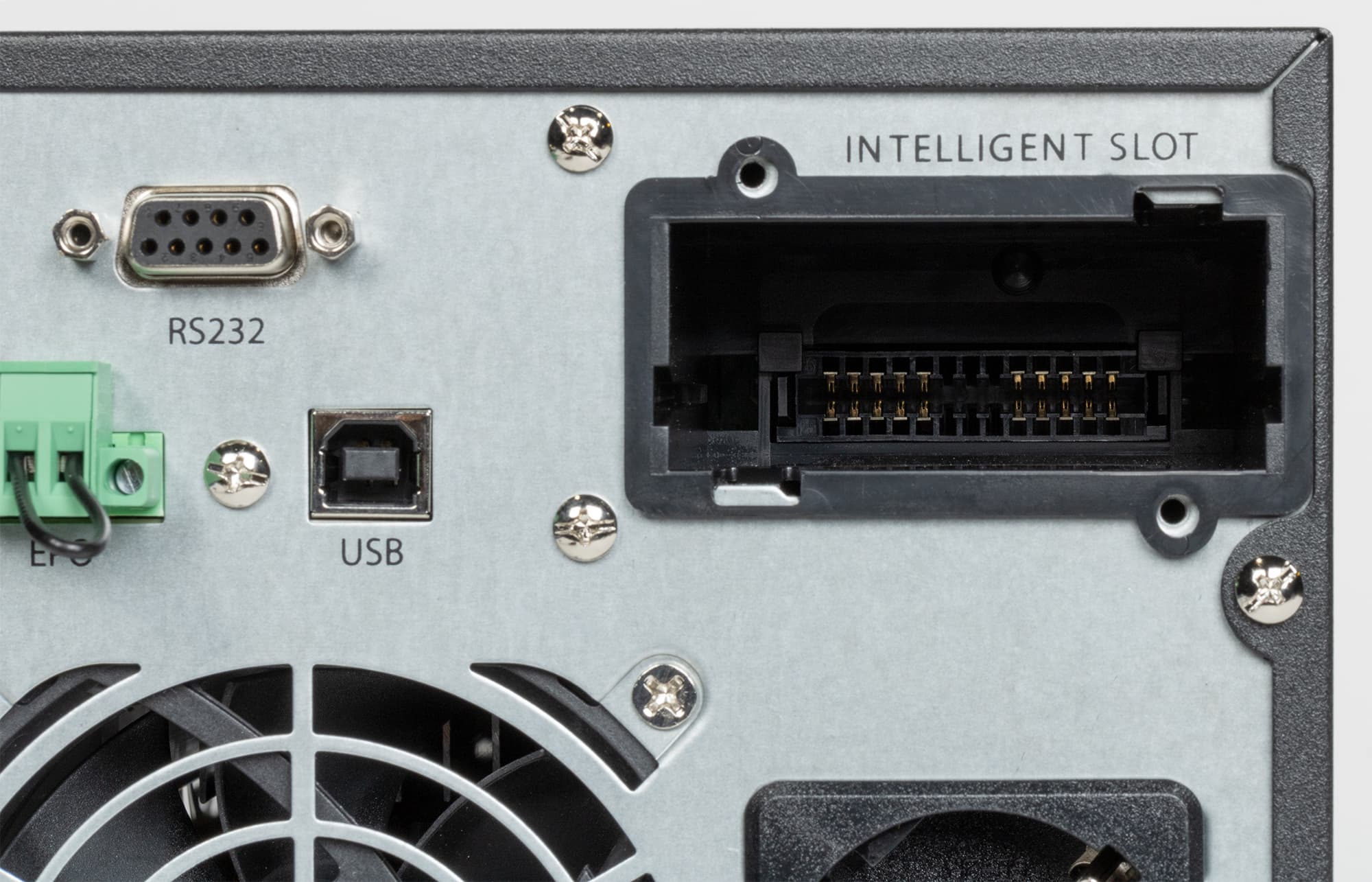

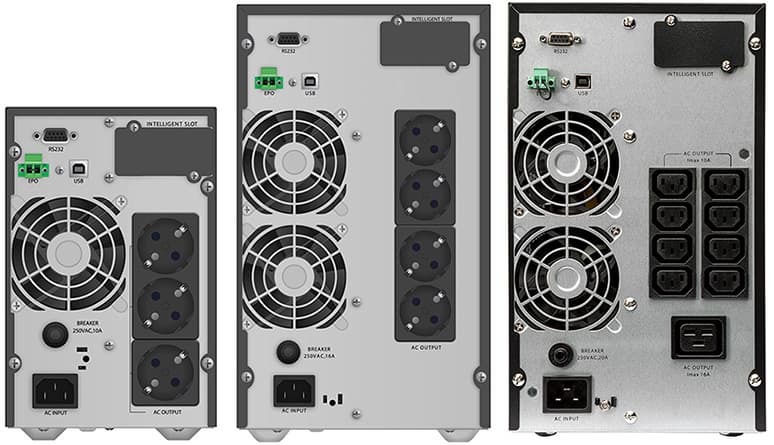

На задней стенке расположены выходные розетки, коммуникационные порты USB-B и RS232 для взаимодействия с компьютером, порт аварийного отключения EPO, гнездо для подключения соответствующим кабелем к внешней питающей сети (С14 у моделей на 1000 и 2000 В·А, C20 у моделей на 3000 В·А), шток автоматического предохранителя и слот для опциональных карт.

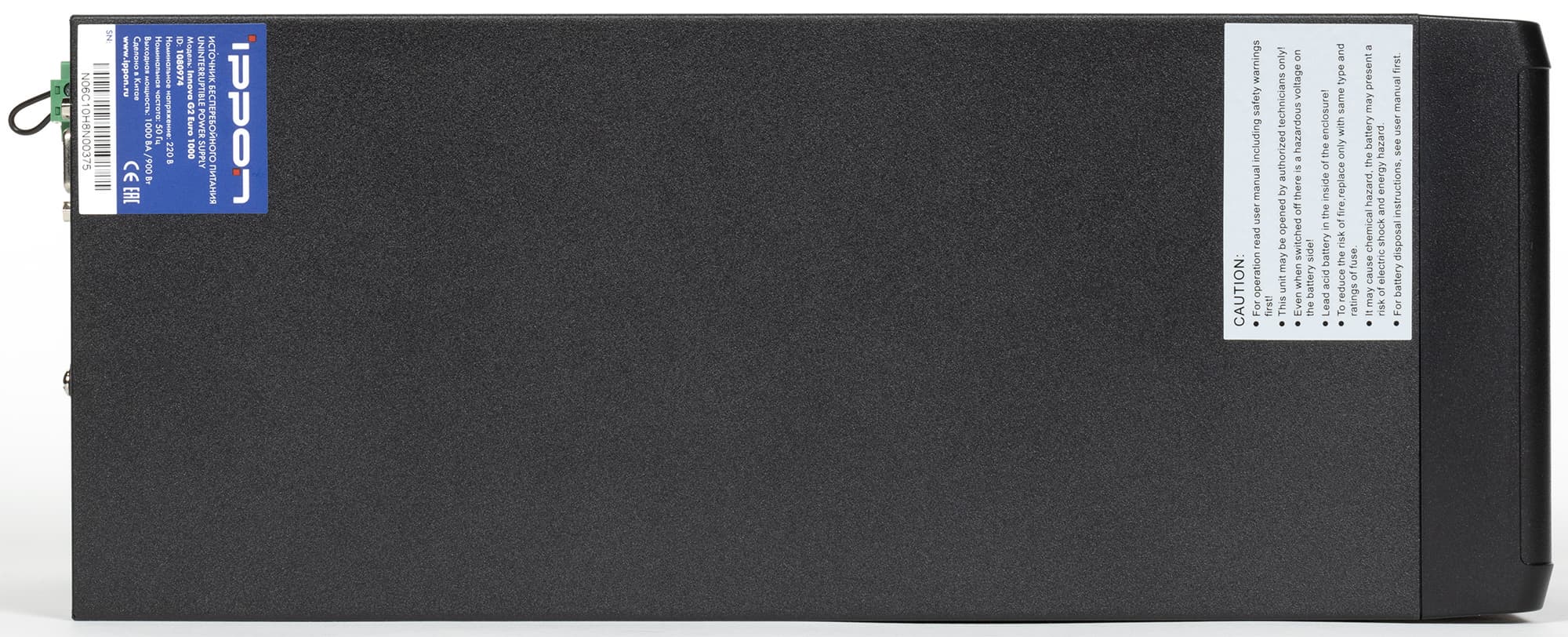

В задней части верхней поверхности имеется наклейка с информацией, включая серийный номер.

Доступной снаружи крышки батарейного отсека не предусмотрено.

Прежде чем перейти к описанию режимов, настроек и их выбора в меню, придется сказать, что имеющееся в комплекте руководство пользователя и доступная для скачивания версия не в полной мере соответствуют реалиям доставшихся нам экземпляров, что в лучшем случае заставит потратить лишнее время при освоении ИБП, а в худшем приведет к неиспользованию каких-то возможностей.

Режимы работы

У источников с двойным преобразованием функциональность шире, чем у линейно-интерактивных и резервных ИБП.

Пожалуй, самая экзотическая, но иногда востребованная функция — преобразование частоты. В ряде стран используются сети с частотой не 50 Гц, как в РФ и европейских странах, а 60 Гц, соответственно и выпускаемая для них аппаратура рассчитана на такую частоту, причем разница в десять герц порой бывает критической и делает невозможной нормальную работу отдельных видов техники, тем или иным образом попавших в нашу страну.

Очень многие онлайновые ИБП, включая представителей линейки Ippon Innova G2, позволяют работать в режиме преобразователя частоты.

Есть и еще один момент, также связанный с частотой, но уже без специально обозначенного режима: высокая стабильность этого параметра на выходе On-line UPS. Действующий ГОСТ 32144-2013 допускает (цитата) «в изолированных системах электроснабжения с автономными генераторными установками» отклонение по частоте в пределах ±1 Гц в течение 95% и ±5 Гц в течение 100% времени интервала в одну неделю, причем для отдельных видов аппаратуры и это может быть неприемлемо, ведь для обычных сетей требования гораздо более жесткие: ±0,2 и ±0,4 Гц для указанных интервалов. В реальности относительно недорогие бензо- и дизельные генераторы с альтернатором (в отличие от инверторных с более стабильными параметрами, но заметно более высокой ценой) могут иметь и существенно бо́льшие отклонения, причем с очень быстрыми изменениями частоты, что порой негативно сказывается на работе некоторых устройств, включая отопительные газовые котлы.

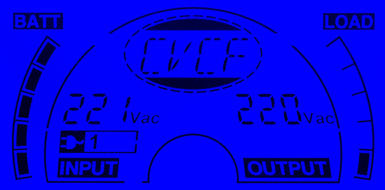

Стабилизатором частоты питающего напряжения для чувствительных к этому параметру нагрузок как раз и может служить ИБП с двойным преобразованием (например, модели Ippon Innova G2 имеют заявленное отклонение на выходе всего ±0,05 Гц), и тут важно, чтобы допустимый диапазон по частоте на входе был пошире, иначе источник либо будет регулярно переходить на батарею, либо вообще выдаст ошибку и отключится. К сожалению, для данной линейки сведения противоречивые: в спецификации на сайте указано «45-65 Гц» (скорее всего, для наших «родных» пятидесяти герц это надо понимать как допустимый интервал от 45 до 55 Гц — именно так сказано в описаниях некоторых других On-line ИБП Ippon), а в инструкции написано «40-70 Гц» (вероятно, от 40 до 60 герц для сетей с номинальными 50 Гц). И проверить мы не сможем из-за отсутствия соответствующего оборудования.

Теперь об экономии. Как видно из спецификации, КПД источников в линейном режиме не очень высокий, около 90%, что при близких к максимуму нагрузках даст вполне заметные потери, которые будут рассеиваться в виде тепла, а его в ряде случаев также придется отводить, на что потребуются дополнительные расходы.

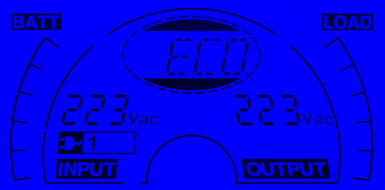

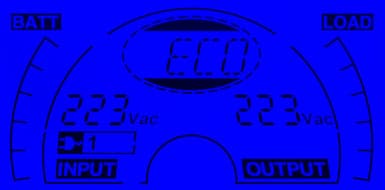

Поэтому имеется режим Eco — экономичный, или режим высокой эффективности. В данном случае он связан с использованием байпаса: пока параметры внешней сети находятся в приемлемых рамках, нагрузки питаются непосредственно от нее (что приближает КПД к 100%), и лишь при выходе за допустимые пределы следует переход на инвертор. Однако при этом теряется одна из важных особенностей онлайновых ИБП — нулевое время переключения: как гласит инструкция, в режиме Eco переходные процессы занимают до 10 миллисекунд, что может негативно сказаться на работе некоторых устройств. К тому же и прочие параметры качества электропитания, включая величину напряжения и частоту, до выхода за некоторые рамки будут определяться внешней сетью: при работе байпаса задействуется только фильтрация импульсных помех.

Есть еще одно замечание: чтобы понять, является ли режим Eco допустимым для конкретных подключаемых устройств, нужно, как минимум, знать границы этих самых «приемлемых рамок», в которых нагрузки питаются через байпас, а в идеале — иметь возможность самому задавать соответствующие значения в настройках. Ни того, ни другого в описании и в меню источников Innova G2 нет (именно в меню, возможности управления через программу опишем ниже).

Режим аварийного отключения питания EPO задействуется с помощью расположенной на задней стенке группы контактов, которые при поставке замкнуты перемычкой. При размыкании выходы ИБП сразу отключаются и подается извещение в виде непрерывного звукового сигнала и красного цвета подсветки дисплея, на котором отображаются буквы EPO.

В цепи EPO нет высоких напряжений и существенных токов, то есть она вполне безопасна и не потребует для дистанционного управления проводов с большим сечением.

Дисплей и меню

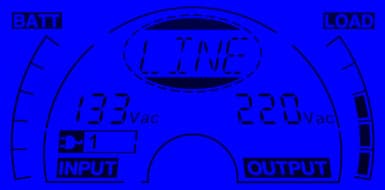

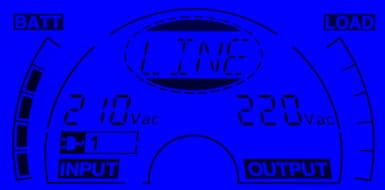

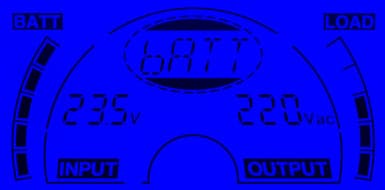

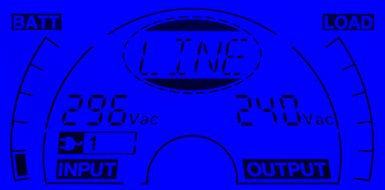

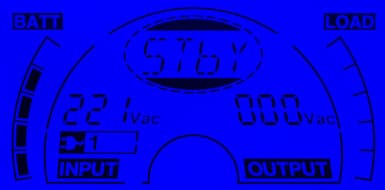

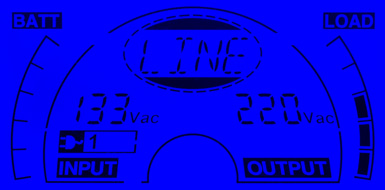

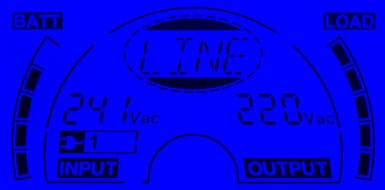

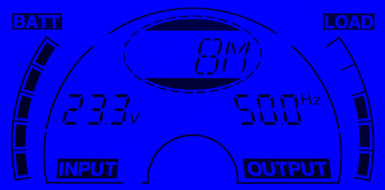

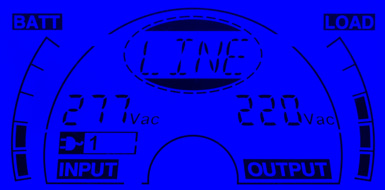

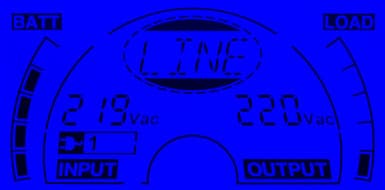

Дисплей монохромный, с очень яркой двухцветной подсветкой — синей в нормальных режимах и красной в экстренных ситуациях, включая низкий остаток заряда в батарее. Диагональ по нашему замеру 5,7 см.

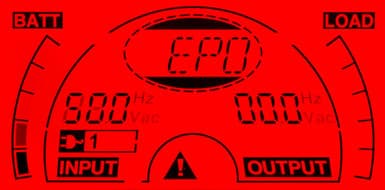

В некоторых режимах подсветка для привлечения внимания мигает, например при переходе на работу от АКБ, но отключение звука в этом случае вернет и постоянный режим свечения.

На дисплее отображаются:

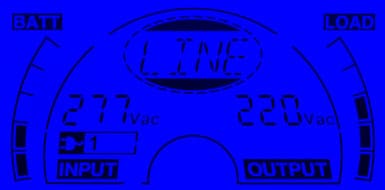

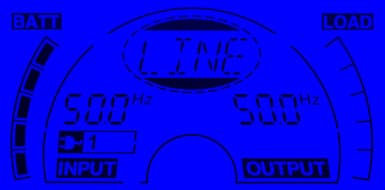

• цифрами — значения напряжения и частоты (выводятся попеременно) на входе и выходе, дополнительный значок показывает получение питания от внешней сети;

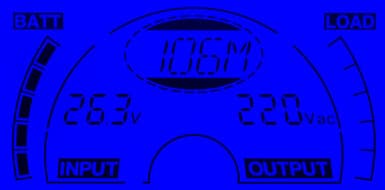

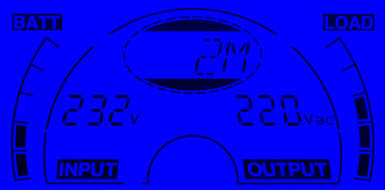

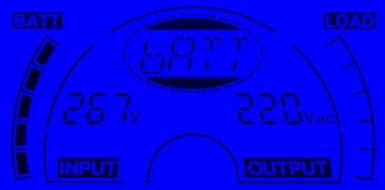

• при автономной работе вместо параметров питающей сети выводится величина постоянного напряжения на клеммах батареи;

• диаграммами с 5 сегментами каждая — уровни нагрузки и заряда батареи;

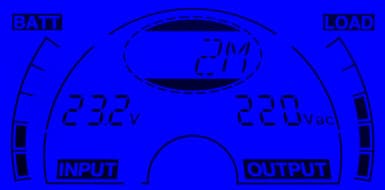

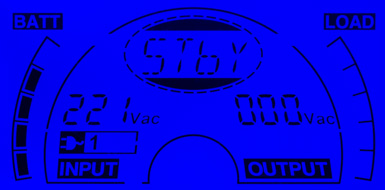

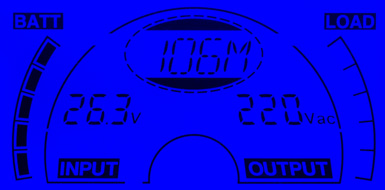

• в овале на четырех буквенно-цифровых знакоместах — режим работы либо код ошибки при разного рода неполадках (расшифровка есть в инструкции);

• символами в нижней части — наличие неисправности или предупреждения, а также вход в режим настроек.

Диаграммы читаются нормально, а вот надписи и прочие символы немного мелковаты для обладателей не самого «орлиного» зрения. Углы обзора довольно приличные (хотя бы по сравнению с ранее побывавшими у нас моделями Ippon из других линеек), разве что нельзя рассмотреть содержимое экрана установленного на столе ИБП, когда стоишь рядом с ним так, чтобы можно было коснуться рукой, но если сделать полшага назад или сесть на стул, то все становится видно.

Вход в меню осуществляется нажатием и удержанием до короткого звукового сигнала кнопки Enter (в нижней части дисплея отобразится символ гаечного ключа), выбор нужного пункта — такой же манипуляцией с кнопкой Select, вход в изменение установок данного пункта — снова Enter, перебор доступных в нем значений — Select, подтверждение выбора — Enter. В целом такое управление двумя кнопками довольно логичное, однако надо помнить: вход в меню возможен только из режимов Stby (то есть когда нагрузки отключены) или Bypa (байпас, обходной режим), а если замешкаться, то через 10 секунд произойдет автоматический выход из режима настроек.

Доступны следующие установки (для вступления в силу некоторых может потребоваться перезапуск ИБП):

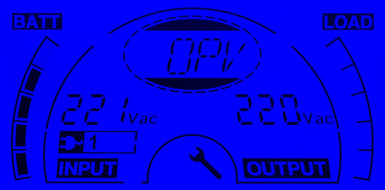

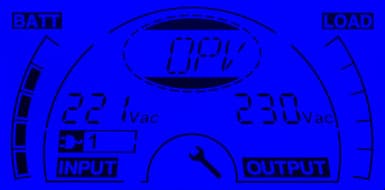

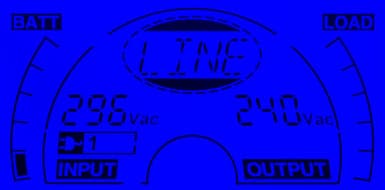

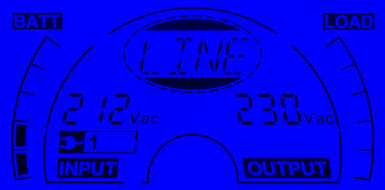

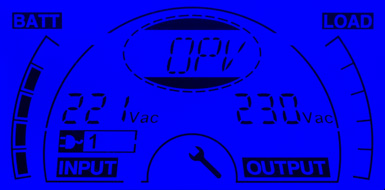

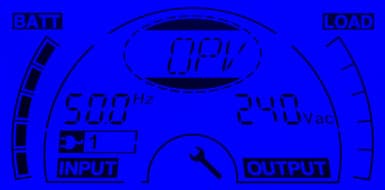

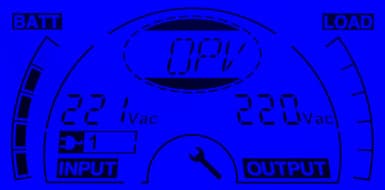

OPV — номинал выходного напряжения: 220 (по умолчанию), 230 или 240 вольт.

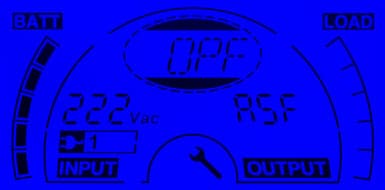

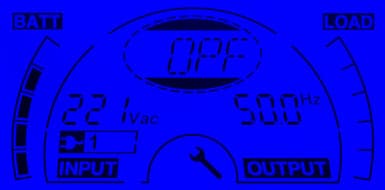

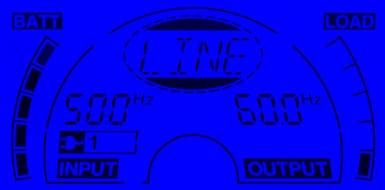

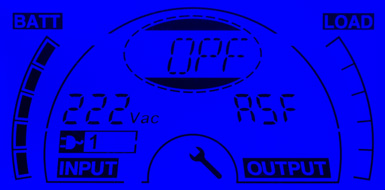

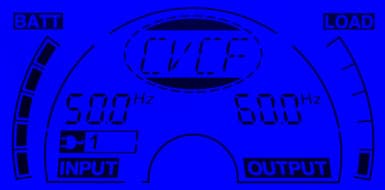

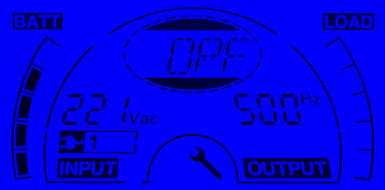

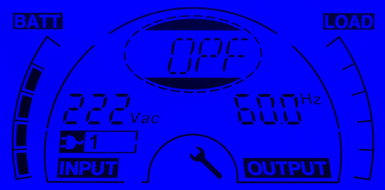

OPF — номинал выходной частоты: помимо упомянутых в инструкции 50 и 60 Гц, есть еще и ASF — очевидно, это автоматический выбор значения в соответствии с частотой на входе (именно он используется по умолчанию).

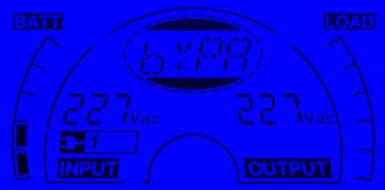

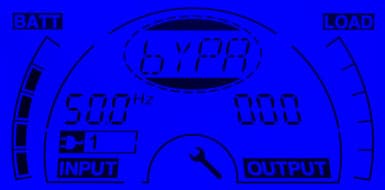

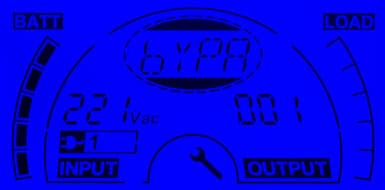

Bypa — обходной режим, то есть принудительный перевод на байпас, который по умолчанию не задействован (значение 000), но при выборе установки 001 байпас будет использоваться. В инструкции каких-то пояснений нет, но без особых комментариев понятно, что при неполадках во внешней сети перехода на инвертор/батарею не будет — нагрузки просто отключатся. Остальное пришлось уточнять экспериментально, первое: принудительно отключить выходы кнопкой Off не получится — они все время будут запитаны через байпас. Второе: после смены значения в этом пункте меню с 000 на 001 ИБП перейдет на байпас, но если нажать кнопку On, то источник перейдет в режим Line (или включится в этом режиме после выключения), а обходной режим надо будет возвращать нажатием Off. Наконец, на «холодный старт» рассчитывать можно и в обходном режиме — при отсутствии внешней сети источник включится и запитает нагрузки от батареи через инвертор.

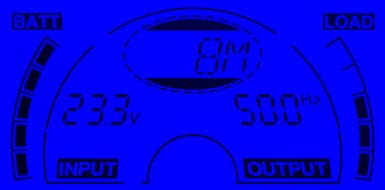

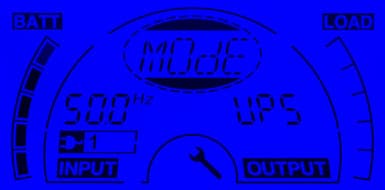

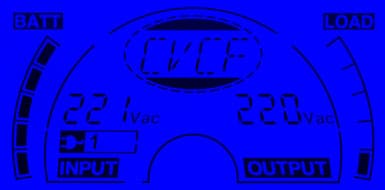

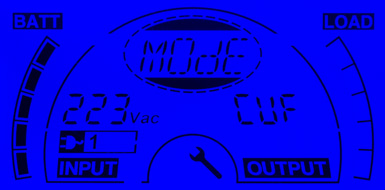

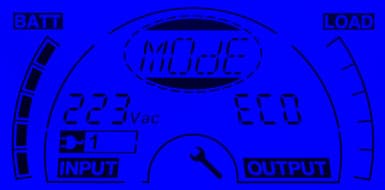

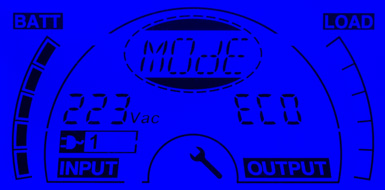

Mode — режим работы, можно выбрать: UPS (обычный On-line, по умолчанию), Eco (см. выше), а также CUF (конвертор).

С последним не все понятно: в отношении этого режима инструкция ведет речь про преобразование не только частоты, но и напряжения, однако при его выборе мы не заметили ничего, кроме изменения надписи в овале на CVCF, и явно нужны дополнительные пояснения, которые в доступных материалах отсутствуют: и без этой установки в режиме UPS происходит преобразование напряжения из того, что на входе, в выходные 220-230-240 вольт, да и частоту на выходе также можно задать в соответствующем пункте меню без включения режима конвертора.

При этом для рассматриваемых нами моделей есть примечание: максимальная мощность подключаемой нагрузки в режиме конвертора снижается до 60%, то есть до 600 В·А / 540 Вт, 1200 В·А / 1080 Вт и 1800 В·А / 1620 Вт у источников, рассчитанных соответственно на 1, 2 и 3 кВ·А в обычном режиме. И опять не очень понятно: а если преобразование частоты задано параметром OPF, то будет ли такое уменьшение предельной нагрузки?

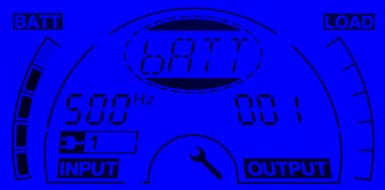

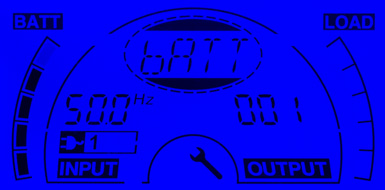

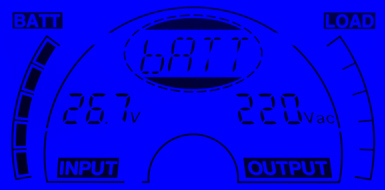

Batt — здесь тоже приходится гадать, но лишь поначалу: в отношении настроек для батарей инструкция упоминает и значение тока зарядки, и даже количество подключенных дополнительных батарейных модулей, хотя такая возможность в моделях линейки не предусмотрена.

Как выяснилось, реализована третья функция: при выборе значения 001 при автономной работе в овале будет попеременно отображаться либо оценка оставшегося времени при текущих уровнях заряда и нагрузки, либо буквы «Batt»; по умолчанию установлено значение 000, при котором отображаются только буквы. Смысл наличия само́й этой настройки и особенно выбранного умолчания мы понять так и не смогли.

Внутреннее устройство

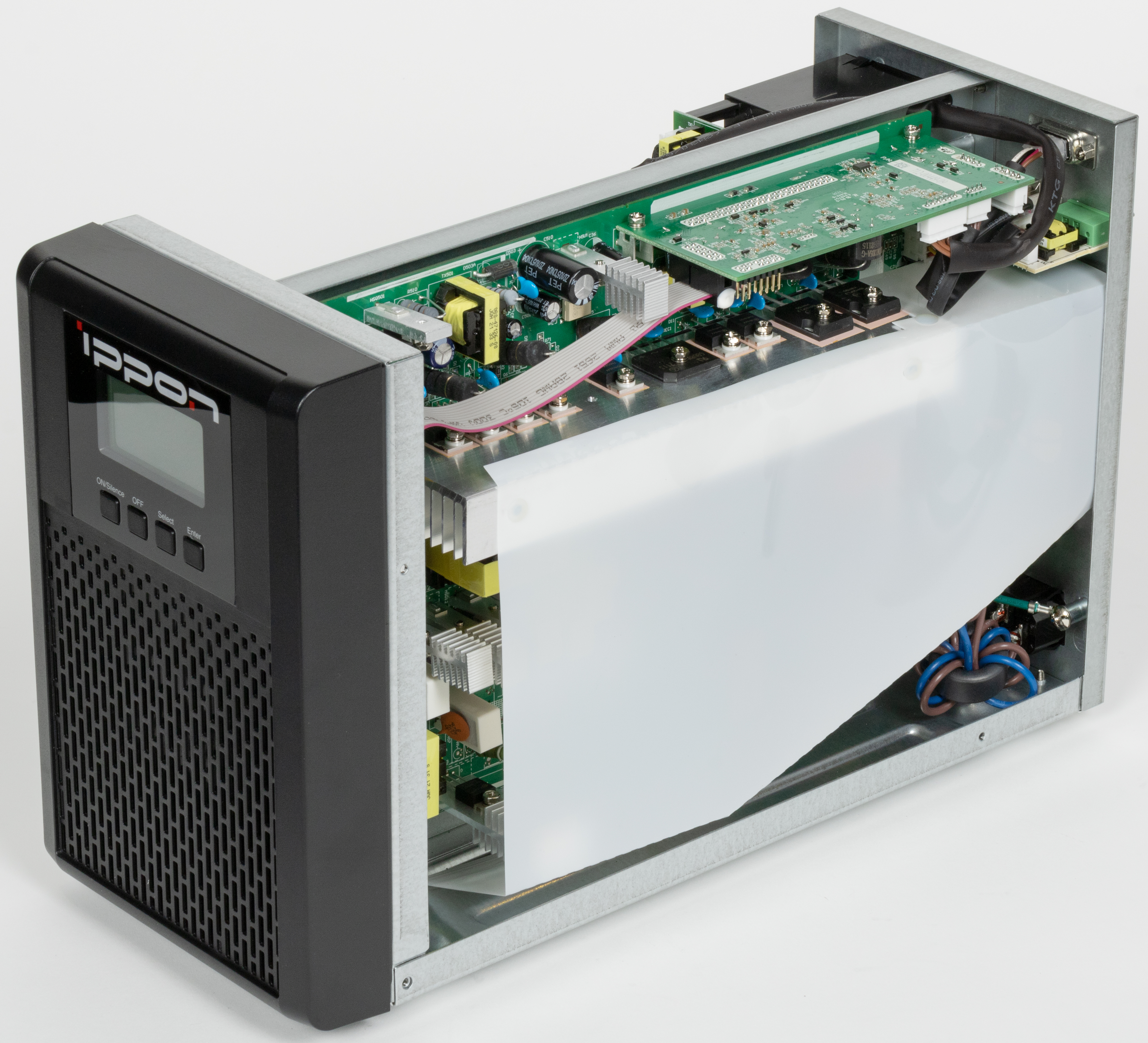

Особых хитростей в креплении крышки нет: откручиваем по три винта с каждого бока и четыре сзади, после чего снимаем крышку.

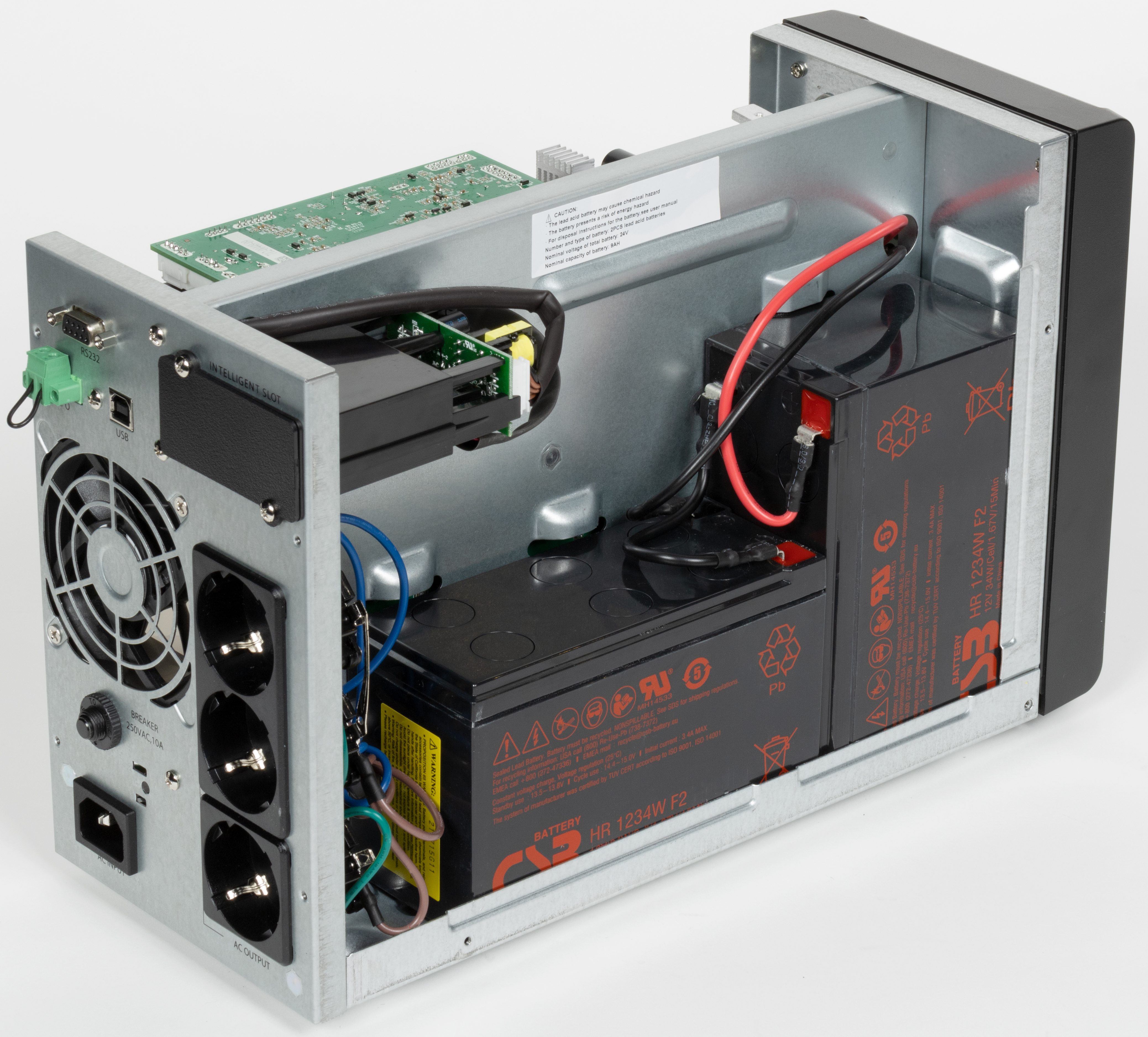

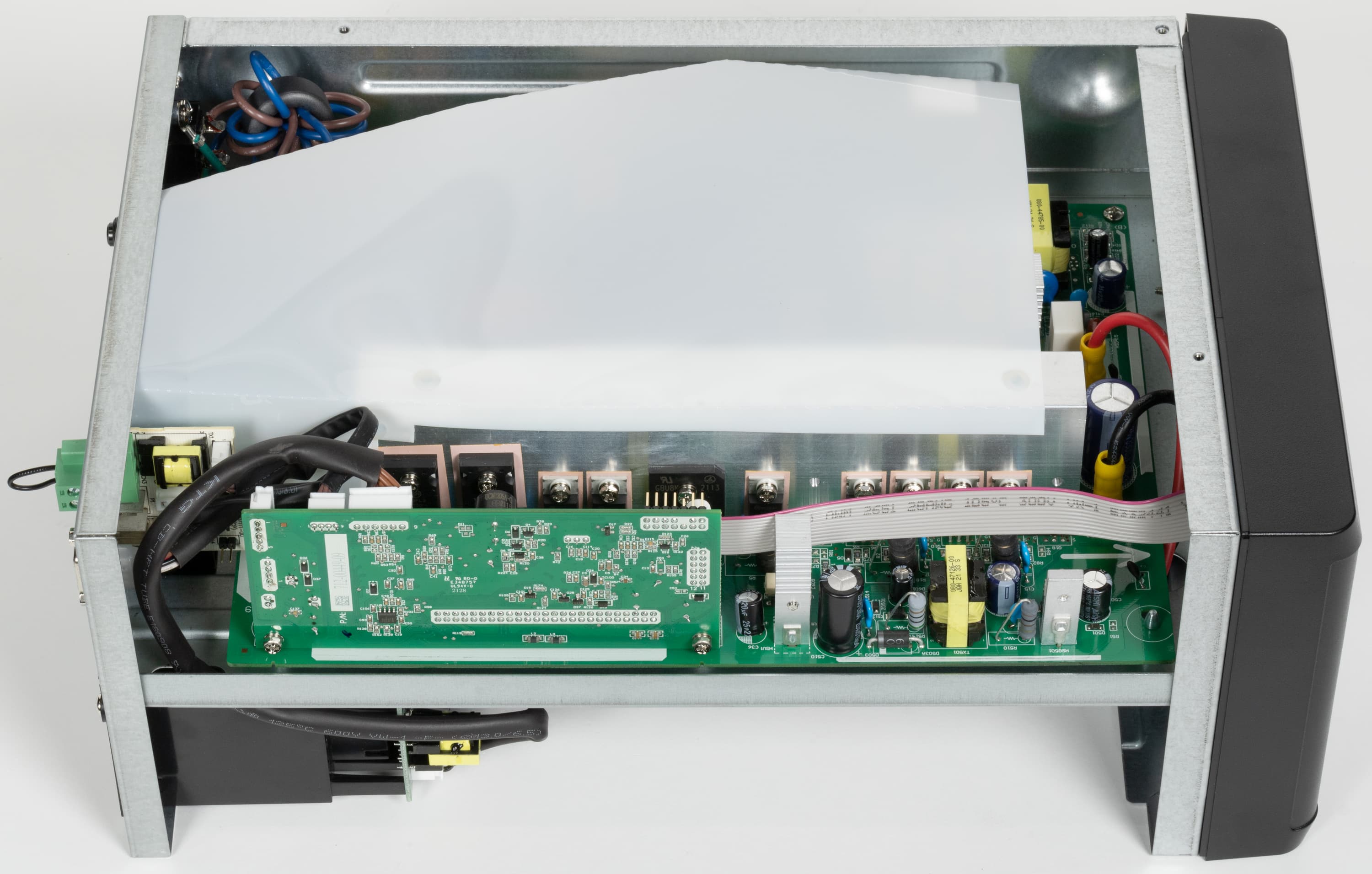

Внутренний объем Ippon Innova G2 Euro 1000 металлической перегородкой (практически сплошной) разделен на две части примерно равного объема. В правой находится большая плата с электронными компонентами, в левой — батареи, выходные разъемы и слот для опциональных карт.

Таким образом, основные нагревающиеся элементы отделены от АКБ, и высказываемые порой опасения относительно снижения срока службы батарей из-за постоянного подогрева в данном случае можно считать несостоятельными. Тем более, что эта правая часть обслуживается вентилятором 80×80×25 мм, который установлен на задней стенке как вытяжной, а воздух для охлаждения поступает через решетку лицевой панели и отверстия в передней стенке шасси, небольшая перфорированная область есть и на правой боковой части крышки корпуса.

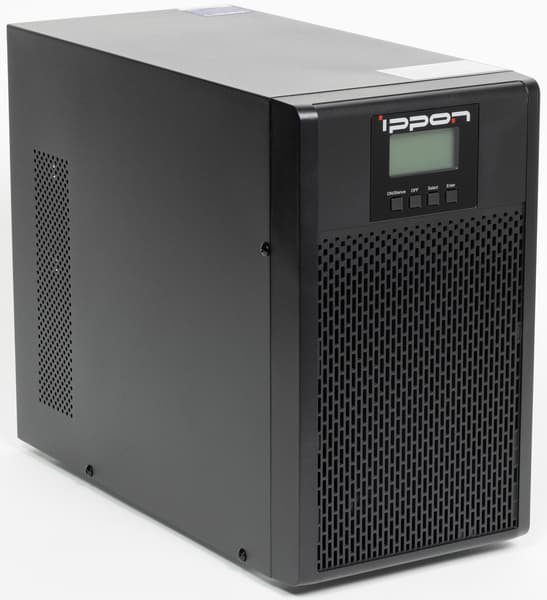

Старшие модели (на 2000 и 3000 В·А) существенно больше по размерам и весу, а вентиляторов у них два:

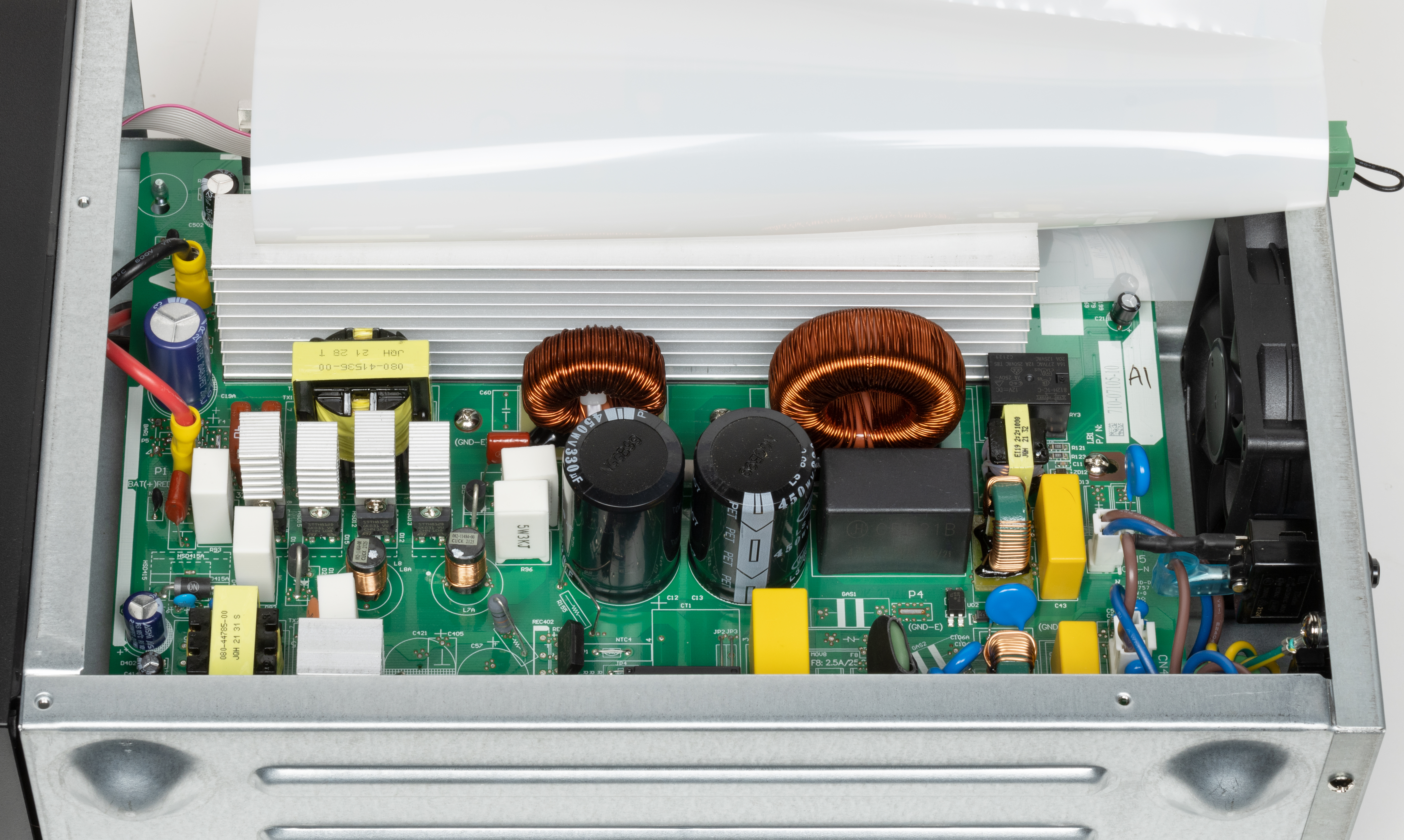

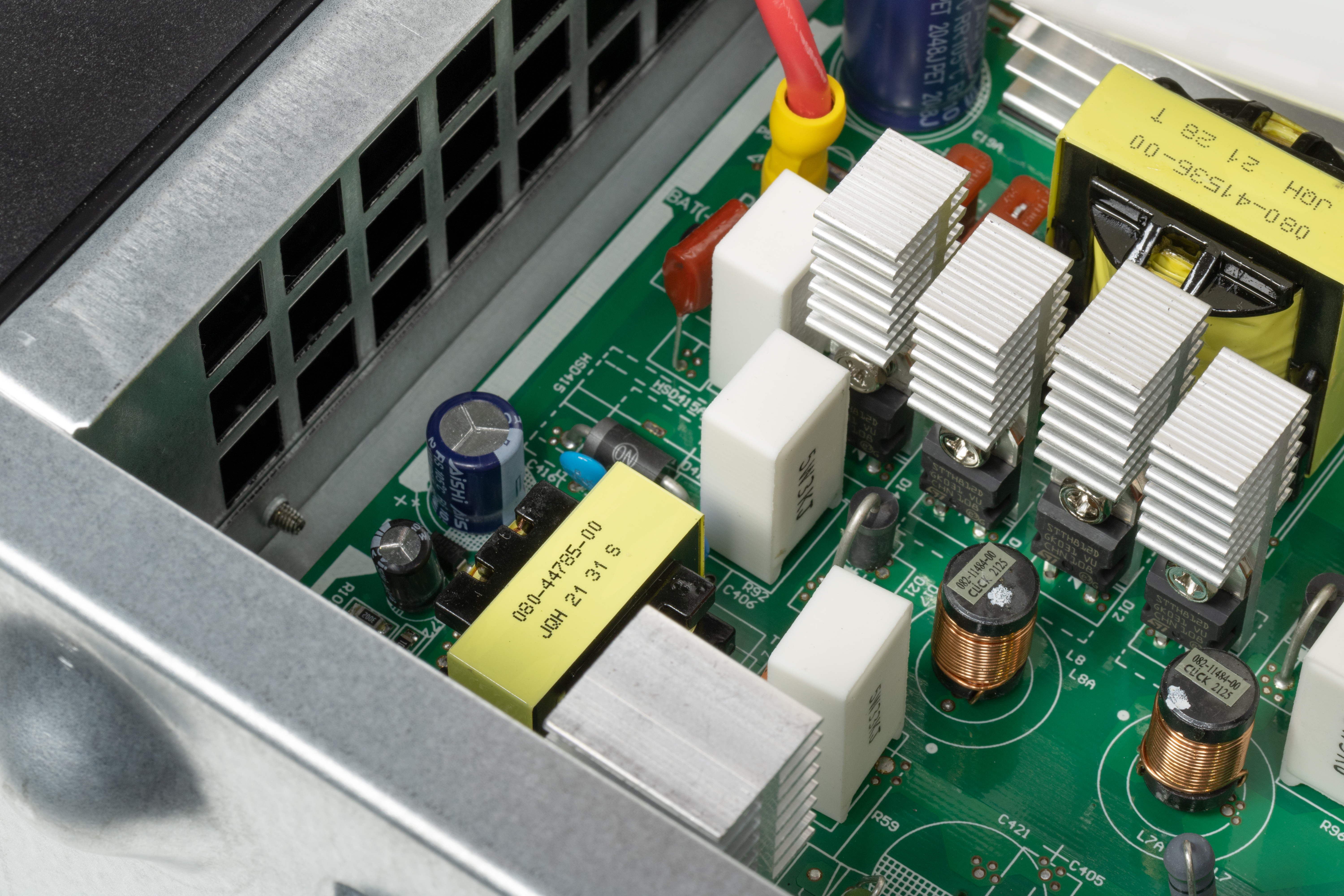

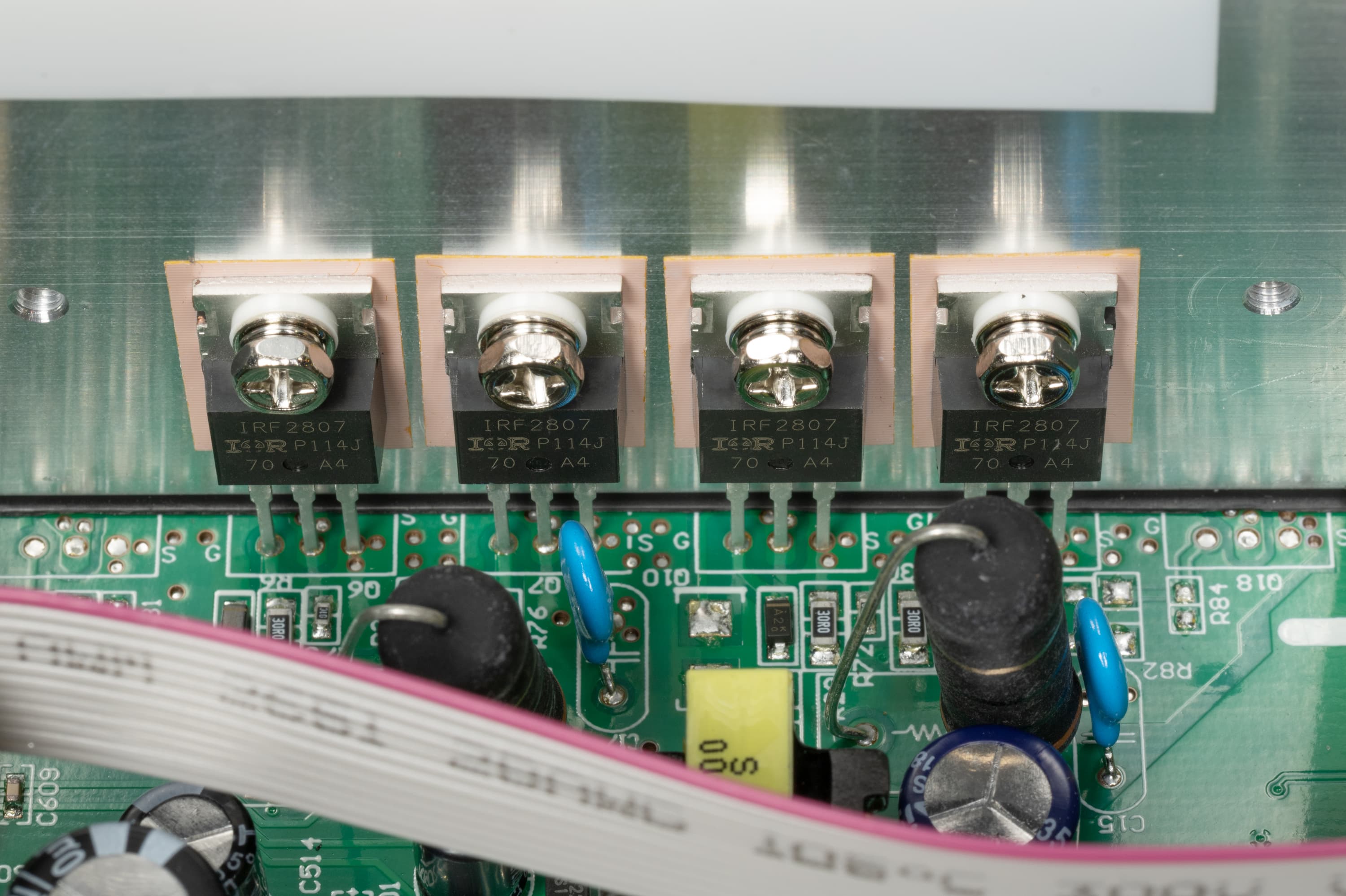

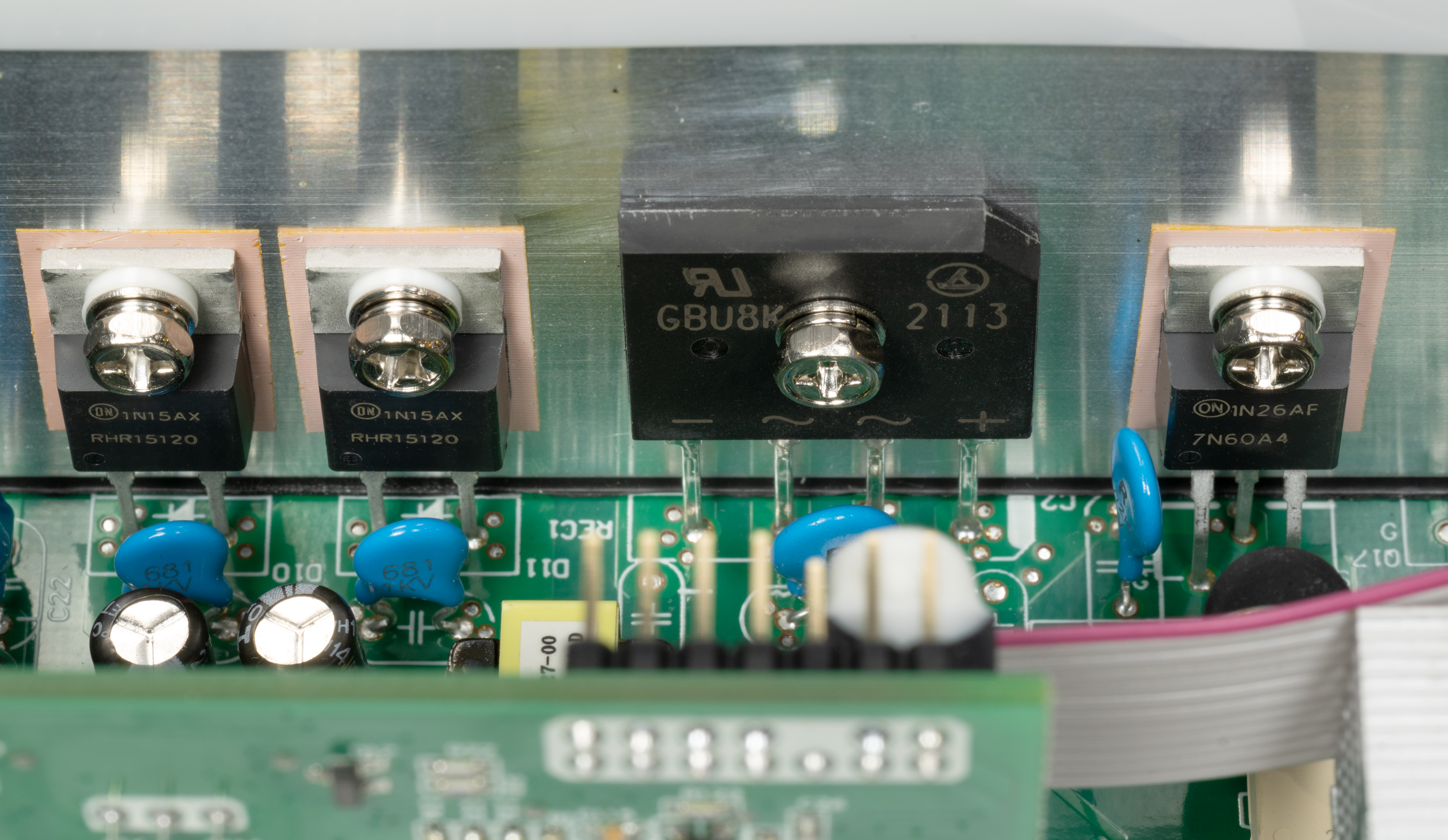

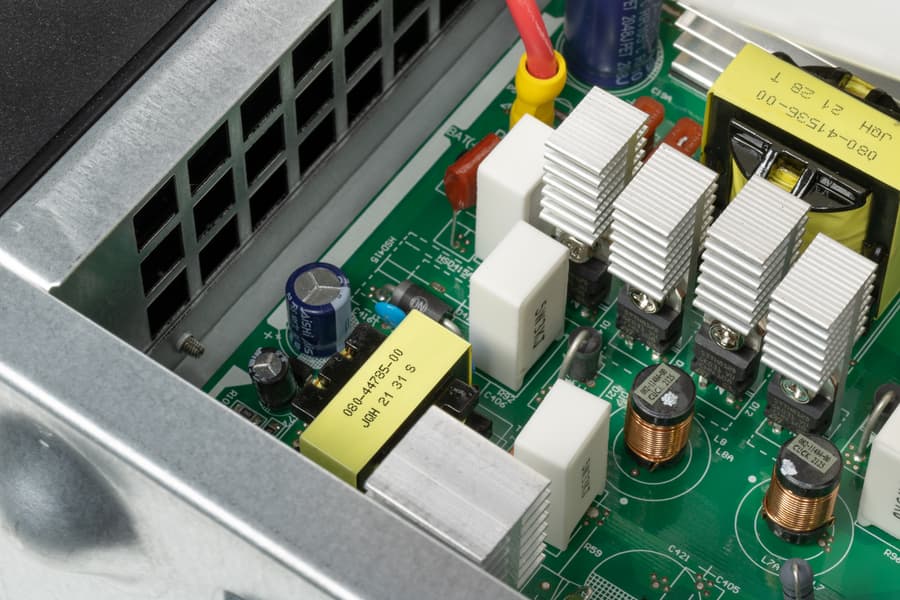

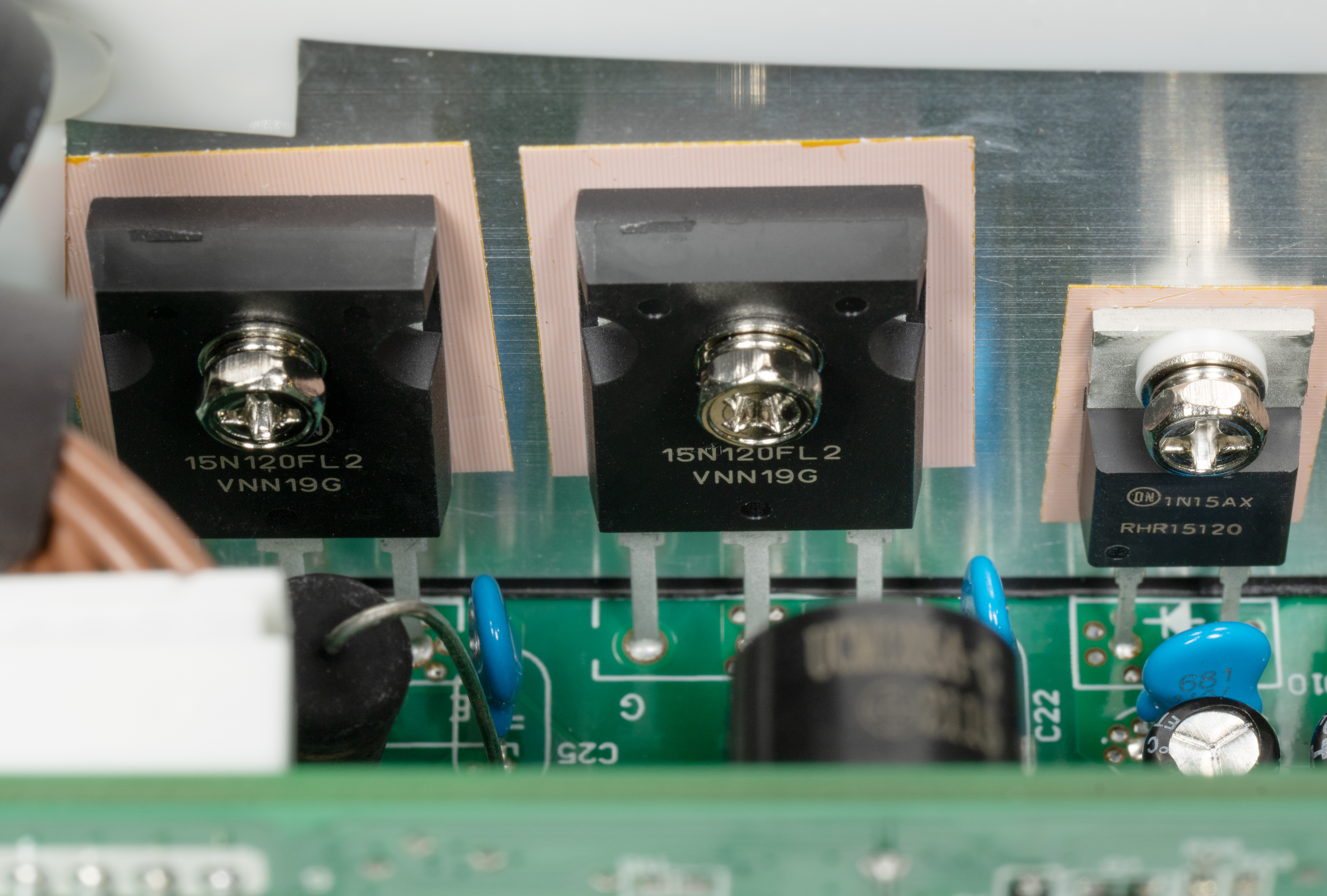

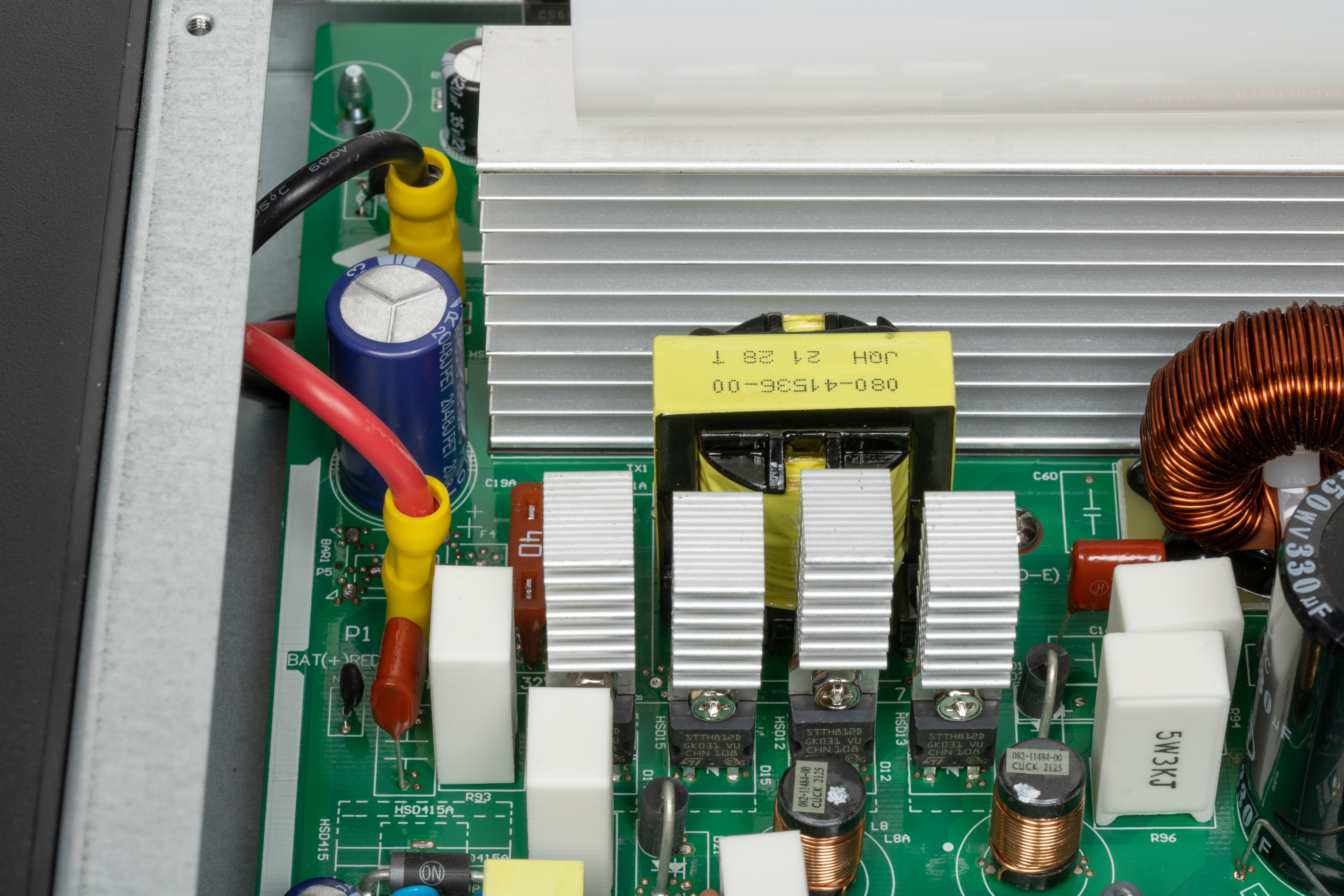

Силовые элементы основной платы закреплены на большом общем радиаторе (из алюминиевого сплава, с продольным оребрением), который используется и как основа для фигурного пластикового листа, закрывающего высоковольтную часть платы и образующего канал для формирования должным образом воздушного потока, создаваемого вентилятором. Этот лист крепится пистонами, а у вентилятора есть по меньшей мере две скорости вращения (судить приходится по слуху).

Батарея подключается через два параллельно соединенных предохранителя по 40 ампер, на плате предусмотрено место и для третьего.

Защита от импульсных помех и перенапряжений реализована на LC-фильтре и варисторах (в модели на 1000 В·А варистор один, но есть места для установки еще двух).

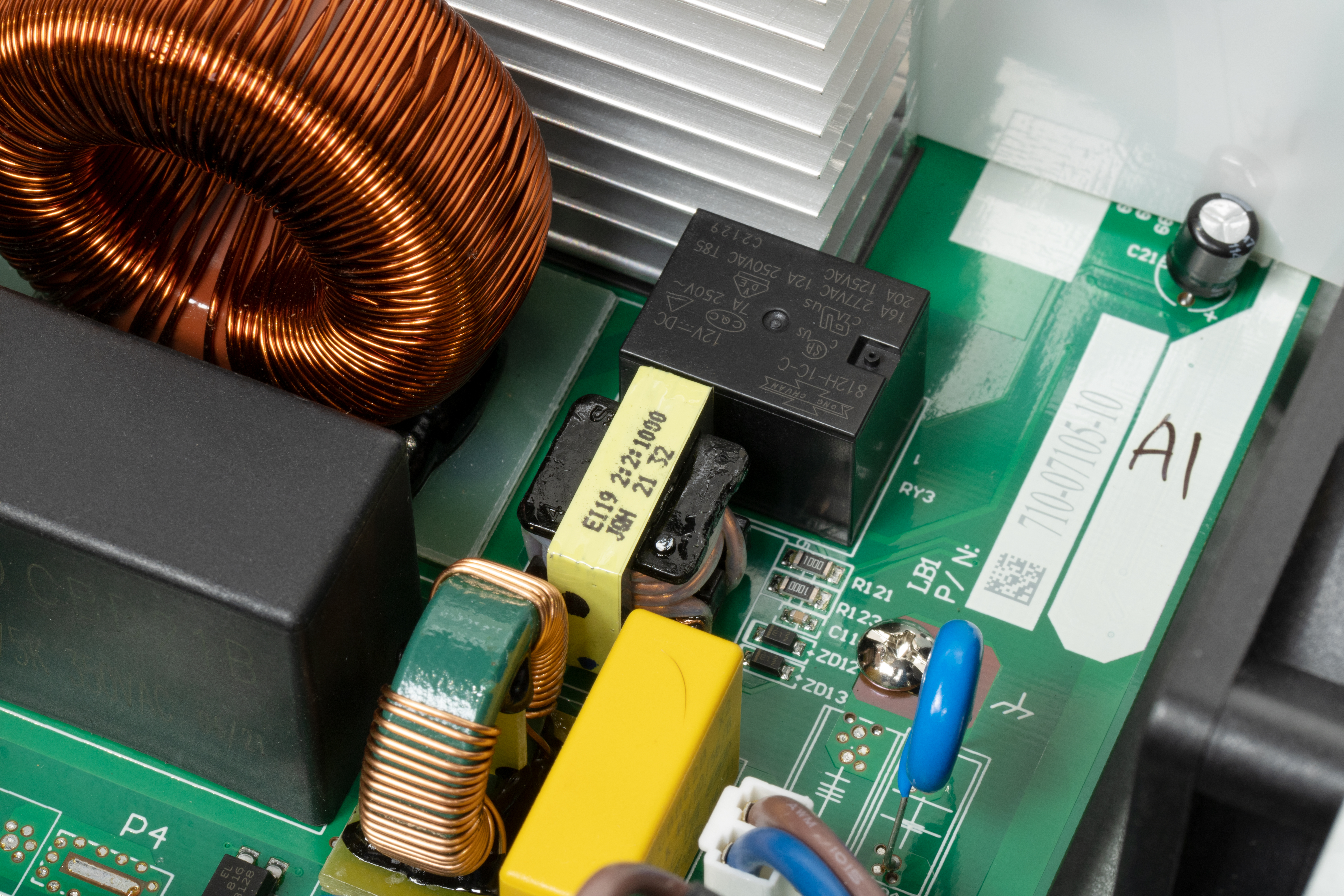

Коммутация байпаса осуществляется реле Song Chuan 812H-1C-C.

На входе источников установлен многоразовый автоматический предохранитель с номиналом 10/16/20 А соответственно у ИБП на 1000/2000/3000 В·А.

По понятным причинам большого и тяжелого низкочастотного трансформатора в конструкции нет, поэтому вес в значительной степени определяется батареями, и старшая модель в два с половиной раза тяжелее младшей.

Батарея

В нашем экземпляре Ippon Innova G2 Euro 1000 были установлены две свинцово-кислотные аккумуляторные батареи CSB HR 1234W F2 с заявленными напряжением 12 В и емкостью 9 А·ч, соединенные последовательно. Они становятся доступными после снятия П-образной крышки корпуса.

Модель на 2000 В·А оснащена четырьмя такими батареями, на 3000 В·А — шестью.

Обозначенное значение 9 А·ч действительно для 20-часового разряда, то есть для токов порядка 0,45 А, что соответствует всего нескольким ваттам отдаваемой в нагрузку мощности. А для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются десятками ампер (с нагрузкой 900 Вт мы зафиксировали значение свыше 50 А), поэтому емкость будет существенно меньше.

Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке.

В общем случае оптимальным для заряда считается ток порядка 0,1С, где С — обозначенная емкость АКБ в ампер-часах, то есть в данном случае 0,9 А, а допустимым — до 0,3С или 2,7 А. В спецификации относительно зарядного тока информации нет, мы сделали свои замеры.

Чтобы наглядно показать влияние потребляемого от батареи тока на глубину разряда и соответственно на время последующего восстановления энергии, мы сделали два цикла замеров для заряда после отключения при автономной работе с нагрузками 800 Вт и 50 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров зарядного тока (в амперах), сделанные внешним прибором, приведены в таблице.

Время, ч	0,0	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	11,0	12,0
После 800 Вт	1,6	1,51	1,46	1,37	0,67	0,35	0,25	0,21	0,15	0,11	0,08	0,06	≤0,05
После 50 Вт	1,6	1,57	1,55	1,53	1,52	1,50	1,48	1,15	0,75	0,53	0,39	0,25	0,17	0,11	≤0,05

Судя по току, вполне можно считать, что в первом случае для заряда, практически полного, потребовалось не более 6-6,5 часов, во втором заметно больше: около 11,5-12 часов. Таким образом, для средних и больших нагрузок заявленные в спецификации «4 часа до 90%» можно считать соответствующими действительности: как обычно, при полном заряде изрядную долю времени (четверть или даже треть) занимают последние 10%.

Программное обеспечение Winpower

Хотя в комплекте имеется компакт-диск, ПО на нем не самое свежее — в версии от 2017 года, а на сайте производителя во время тестирования предлагалась v5.7.0.3 (2021 год), которую мы скачали и использовали. Еще потребуется ключ активации, который приведен и на диске, и на соответствующей странице официального сайта: 511C1-01220-0100-478DF2A. Зачем вообще потребовался такой запрос при установке — сказать трудно.

После установки программа включается в автозагрузку и отслеживает состояние ИБП, иконка для нее появляется в области уведомлений (системном трее). В случае каких-либо событий появляются небольшие окна с соответствующими предупреждениями.

В настройках программы можно выбрать русский язык.

Подключать источник к USB-порту компьютера можно как до, так и после установки ПО.

Как часто бывает, возможности программы гораздо шире, чем представляется необходимым и достаточным для рассматриваемого ИБП, о чем свидетельствует левое поле ее окна (см. скриншоты ниже). По понятным причинам мы не будем исследовать то, что не имеет прямого отношения к Innova G2.

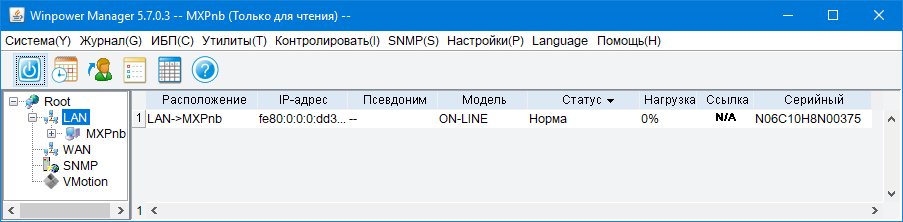

При этом наш источник сразу не отображается как задействованный программой, надо сначала войти в нее в качестве администратора (пароль по умолчанию Administrator, его можно изменять), после чего станет доступным автопоиск локального устройства; либо можно нажать «Запустить мастер», но тогда после обнаружения ИБП будут предложены дополнительные шаги настройки.

Несмотря на то, что для данной модели предусмотрено только локальное подключение, источник отнесен в графу «LAN».

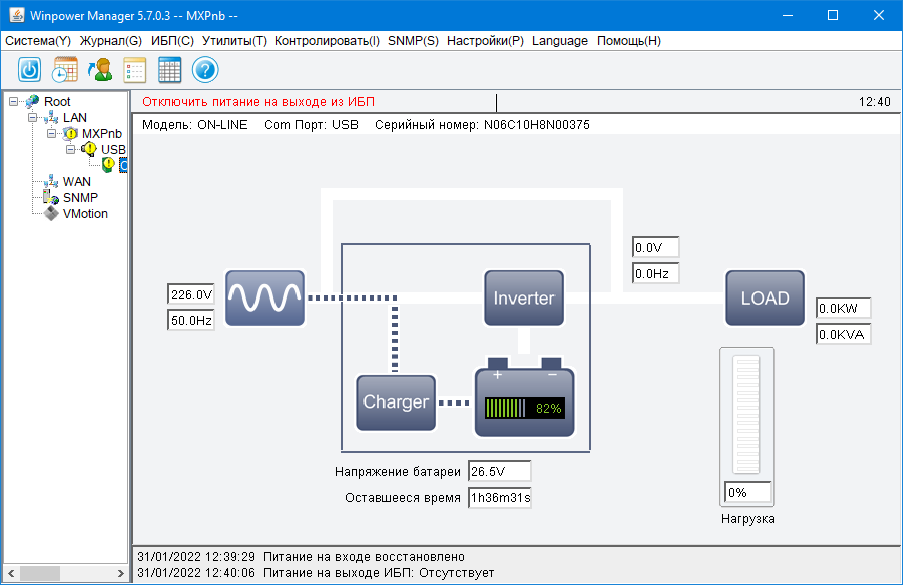

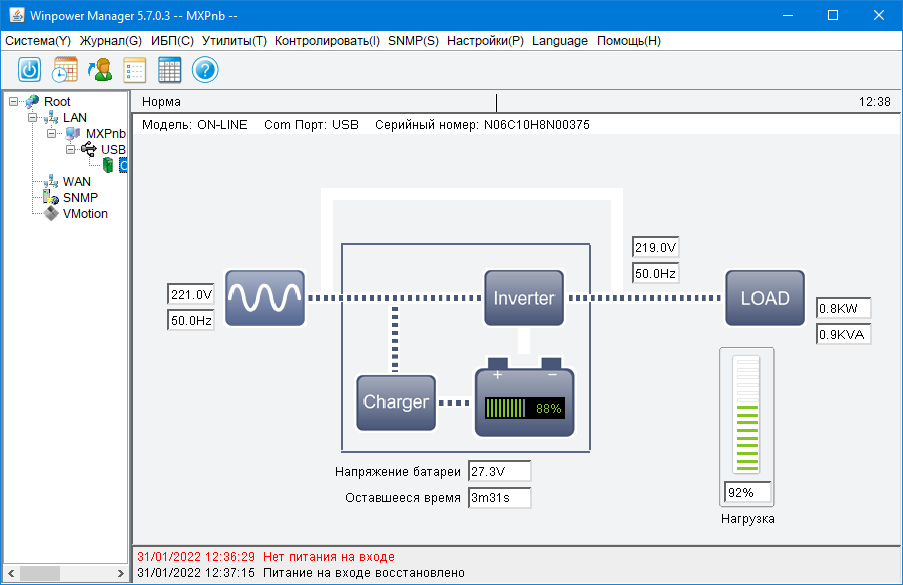

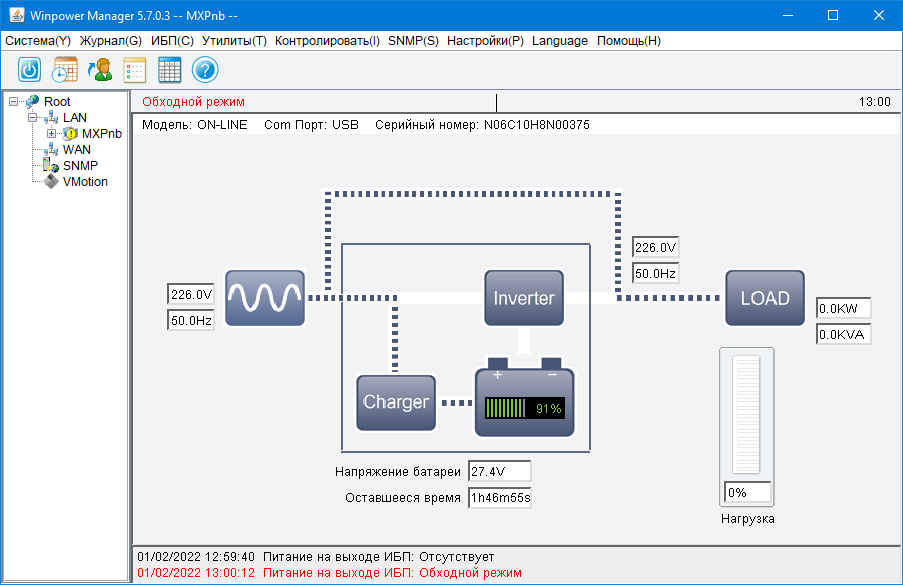

Клик по единственной строчке в правом поле открывает анимированную картинку с различными параметрами и схематичным изображением происходящего.

Как видите, из «недр» источника считывается довольно много информации: уровни заряда и нагрузки (плюс ее величина в киловаттах и киловольт-амперах), напряжения на входе, выходе и батарее, частота. Имеется и оценка времени автономной работы при данных уровнях заряда и нагрузки — конечно, подобные цифры обычно бывают очень приблизительными, но как ориентир и они могут быть полезны. В некоторых моделях (например, в уже известной нам Ippon Back Comfo Pro II) есть еще температура, но в данном случае такой замер отсутствует.

Переход на батарею или на байпас приводит к соответствующей смене «потоков энергии» на картинке, и даже если выключить ИБП кнопкой, оставив его подключенным к розетке, изображение тоже поменяется.

Теперь о том, насколько точно отображаются параметры. Естественно, значения определяются не программой, а поступают из ИБП.

Итак: нагрузка в изображенный на первом скриншоте момент не была подключена, отображалось 0%. Активная нагрузка 50 Вт оценивалась как 0,0 кВт (это не беда), 0,1 кВ·А (а это немного странно) и 6%, что с учетом максимальной мощности в 900 Вт почти точно; для 200 Вт показания были 0,2 кВт, 0,2 кВ·А (то есть вполне нормально) и 20% (чуть занижено); нагрузка 700 Вт отобразилась как 0,6 кВт, 0,7 кВ·А (приемлемо, но опять непонятна разница между ваттами и вольт-амперами) и 68% (занижено, и довольно сильно: должно быть 77-78 процентов). Для реактивной нагрузки 400 В·А с PF = 0,7 показания были 0,3 кВт, 0,4 кВ·А и 44%, что примерно соответствует действительности. Таким образом, на роль измерителя мощности сочетание ИБП с программой Winpower не подходит, но для оценки величины нагрузок годится.

Напряжение: при 220 В ±1% по внешнему вольтметру показания в программе менялись между «220,0V» и «221,0V» (после запятой всегда отображается ноль), что представляется более чем приемлемым для практического использования.

А вот процентам заряда батареи особо доверять не следует. Например, при восстановлении энергии после разряда на нагрузку 800 Вт показаний в 100% пришлось ждать около 10 часов, при этом ток последние два часа был на уровне погрешности нашего измерителя.

И оценка времени автономной работы довольно приблизительная: для нагрузки 700 Вт программа показывала «5m27s», а реально получилось 4 минуты 49 секунд, для 200 Вт — соответственно «25m1s» и 28 минут 11 секунд; то есть может быть и завышение, и занижение.

Переходим к возможным настройкам. Делать это следует лишь после входа в качестве администратора, иначе сохранить заданные параметры не получится, даже в заголовке окна программы будет написано «Только для чтения».

В меню программы перечень настроек довольно длинный, и не все одинаково полезны на практике.

В отличие от подавляющего большинства ранее побывавших у нас моделей Ippon, параметры управления ИБП не ограничиваются единственной строчкой — отключением звуковых сигналов при работе от батареи (они действительно отключаются, но лишь до тех пор, пока работает программа: если выключить компьютер, на котором она запущена, то сигналы возобновятся). На этот раз список гораздо шире, и в нем есть установки, нехватку которых мы отмечали при описании встроенного меню.

При выборе русского языка фразы кое-где налезают друг на друга, поэтому мы привели вариант и на английском, но вполне можно понять, что задаются условия работы в обходном режиме (байпас) — верхняя и границы по частоте и напряжению в герцах и вольтах, и то же самое для режима Eco, но уже почему-то в процентах (очевидно, от номинальных значений).

Вроде бы все прекрасно — вот оно, недостающее звено, о котором писали выше! Однако вопросы все равно возникают, и вот первый из них: дополнительные настройки есть, а некоторых из тех, что мы видели в меню ИБП, нету; или есть, но в противоположном виде: запрет режима байпаса. Нижняя строчка задействует байпас, когда источник выключен, и это более логичное описание работы обходного режима, чем то, что имеется в инструкции относительно Bypa.

Часть установок присутствуют, но на представленных чуть выше скриншотах являются неактивными. Вспоминаем: для входа в меню источник следует перевести в режим Stby или Bypa, делаем это и получаем возможность дистанционного выбора выходного напряжения и частоты, включения режима Eco или конвертора.

Причем для частоты отсутствует ASF, а для напряжения добавились два значения 200 и 208 вольт, которые можно выбрать и даже нажать «ОК», но будет установлено напряжение 220 В.

Пробуем: экономичный режим действительно включается, и при установленных пятипроцентных отклонениях от номинала 220 В переход на батарею-инвертор происходит при снижении до 208-209 В или при повышении до 231-232 В. Диапазоны для обходного режима означают пороги, после которых выходы отключаются.

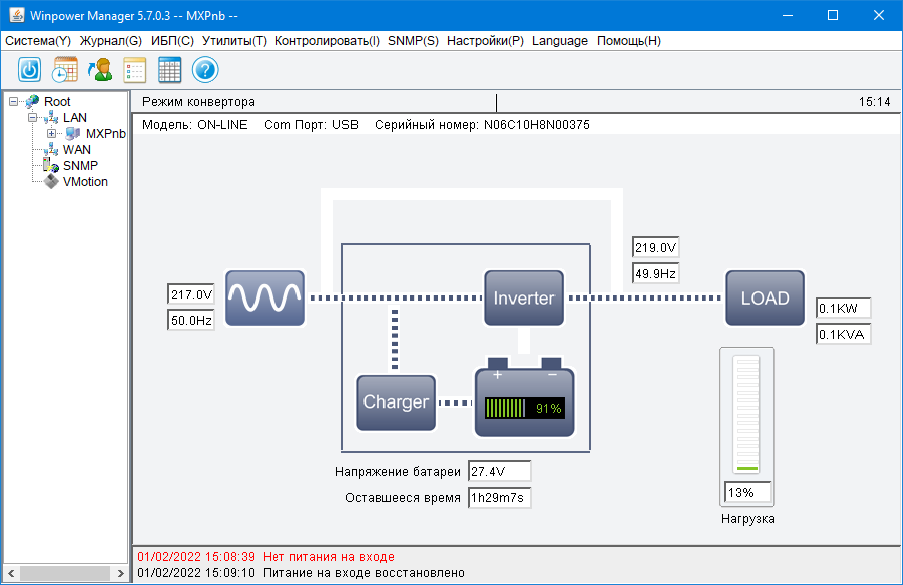

Режим конвертора также включается через параметры управления Winpower, но его суть не становится яснее.

Дальше по порядку: можно переименовать источник («Установка модели ИБП»), но вряд ли это следует называть параметром управления. «Действия над событиями» подразумевают разного рода оповещения и необходимые для них установки:

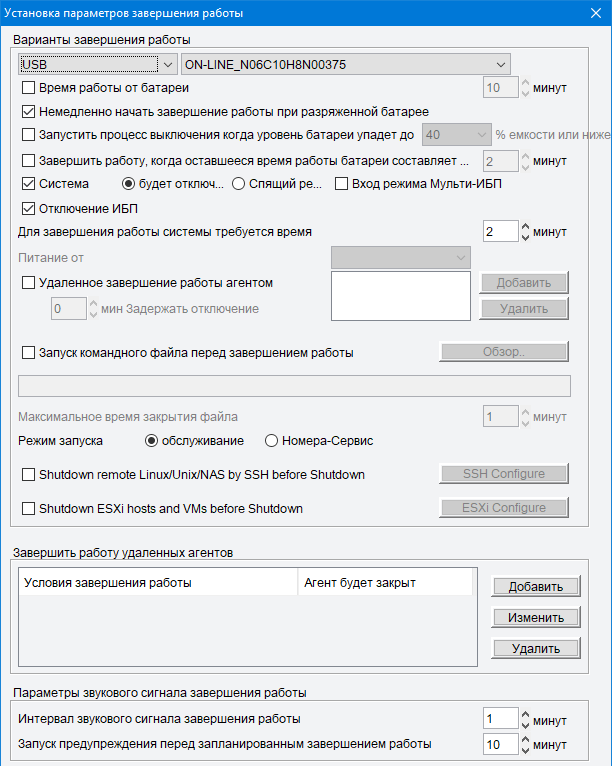

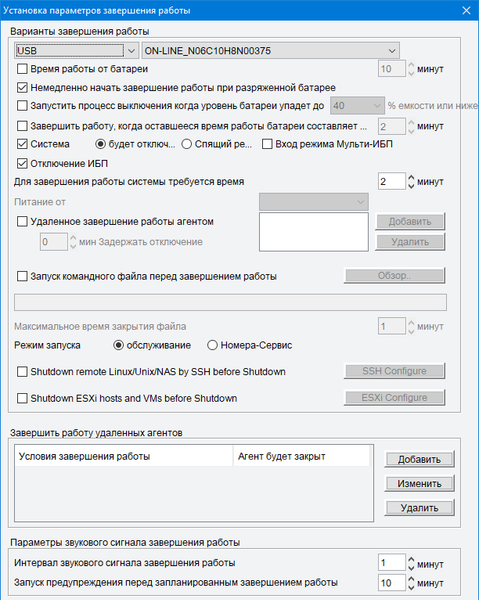

Пожалуй, наиболее полезным будет пункт «Параметры завершения работы»:

Реагирование на сигналы из локальной сети рассматривать не будем, вряд ли такая функция актуальна для ИБП без опциональных модулей.

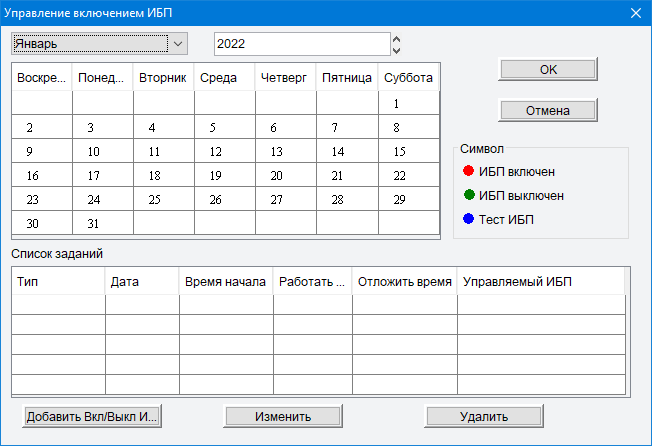

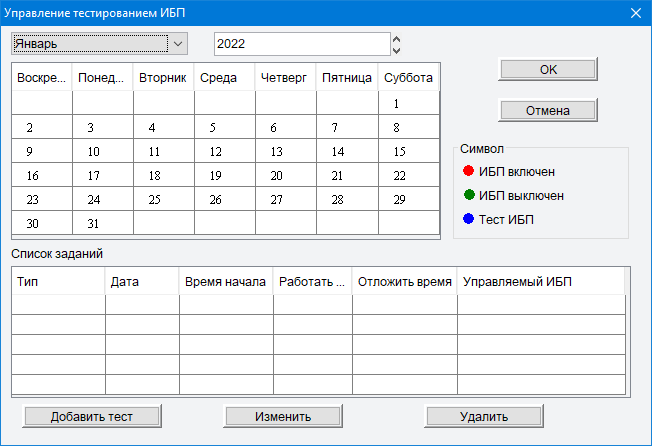

Следующие пункты меню посвящены тестированию батареи, а также заданию расписания включения источника — наверно, это порой может быть полезно, но вряд ли регулярно и каждому владельцу ИБП.

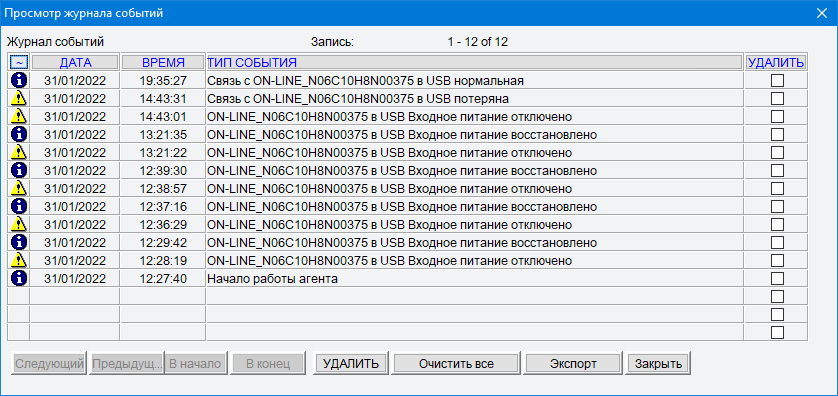

Ведется журнал событий, который можно просматривать и чистить от лишнего, для содержимого предусмотрен экспорт в файл формата CSV.

Кроме того, можно воспользоваться веб-интерфейсом, для чего нужно в настройках Winpower запустить веб-сервер (собственно, это сделано по умолчанию) и обратиться через порт 8888 к IP-адресу компьютера, к которому подключен ИБП (но надо либо отключить брандмауэр, либо открыть этот порт).

Тестирование

Уточнения к спецификации

Сначала уточним несколько достаточно важных моментов, часть из которых обозначена в спецификации, но проверить все же надо.

Поддержка стандарта Smart Battery заявлена и обнаружена нами при проверке: при подключении источника к USB-порту компьютера появляется новое устройство «Батарея ИБП HID».

Работа от батарей при малых нагрузках: много нареканий в некоторых моделях ИБП вызывает «режим экономии заряда» (Green Mode, Green Power), не позволяющий использовать их для работы с устройствами, потребляющими небольшую мощность (компьютер в режиме энергосбережения, сетевой роутер): источник считает, что если нагрузки нет (или почти нет), то лучше выключиться, чтобы сэкономить электроэнергию и/или заряд батареи.

В данном случае ограничений по минимальной нагрузке нет. Мы проверили это утверждение, опробовав автономную работу вообще без нагрузки — в течение получаса источник не отключился.

И еще: режим Eco к упомянутым чуть выше «зеленым режимам» отношения не имеет, при его включении ИБП также будет работать с любой нагрузкой, даже самой малой.

Холодный старт: действительно — работает, подать напряжение на выходы в отсутствие питания на входе ИБП вполне можно и с подключенными нагрузками, и без них. Добавим: если в настройках был задействован режим Eco или Bypa, то холодный старт все равно возможен.

Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150—230 В·А (вместе с монитором), никаких проблем не наблюдалось.

Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: все равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «А будет ли нормально работать именно с моим компьютером?».

Собственное потребление: при полностью заряженной (не менее 12 часов) батарее включенный без нагрузок источник потребляет 25-26 Вт (или 77-78 В·А, PF = 0,33), при выключении кнопкой Off (режим Stby) получается 10-11 Вт (или 53 В·А, PF = 0,2).

В начале процесса зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 50 Вт, его собственное потребление ожидаемо выше: 68-69 Вт (109 В·А, PF = 0,62), и в течение первых трех часов остаются на этом уровне, а затем довольно быстро снижается — через 4 часа до 44 Вт (93 В·А, PF = 0,48), через 6 часов до 32 Вт (82 В·А, PF = 0,39). Затем снижение сильно замедляется: через семь часов потребление 30 Вт, через 9 часов — 28 Вт, и лишь через 11-11,5 часов становится близким к приведенному в предыдущем абзаце значению, то есть заряд можно считать полностью законченным.

Форма и возможные отклонения выходного напряжения, переходные процессы

Выходное напряжение при работе от батареи — «чистая» синусоида, пригодная для работы c самыми критичными к форме питающего напряжения нагрузками.

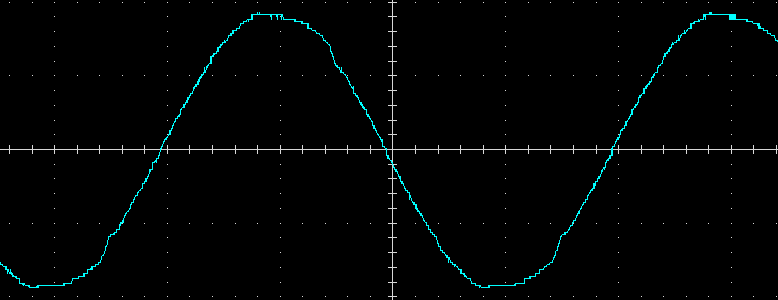

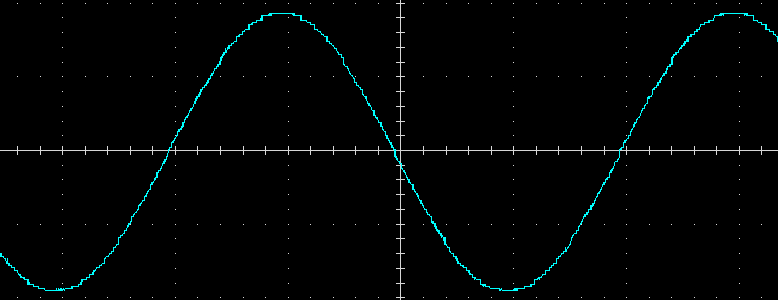

Вот ее внешний вид на нагрузках 100 Вт и 400 В·А (PF = 0,7) с установкой частоты на выходе 50 Гц, цена деления по горизонтали здесь и далее 5 мс:

Суммарный коэффициент гармонических составляющих напряжения на чисто активной нагрузке не превысил 0,2%, при наличии реактивной составляющей получился заметно больше — до 2,1% (и это видно по небольшим искажениям формы синусоиды на второй осциллограмме). Напомним: в спецификации заявлено не более 2%, но без уточнения типа нагрузки, а действующий ГОСТ 32144-2013 допускает до 8%.

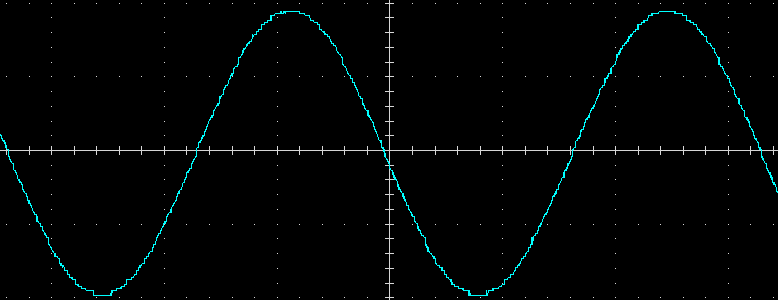

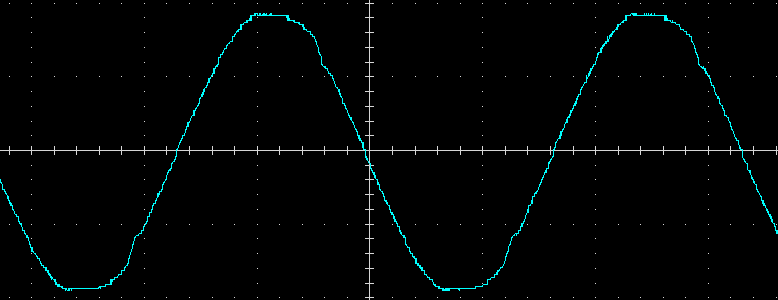

Теперь то же, но с установкой выходной частоты 60 Гц:

Суммарный коэффициент гармонических составляющих напряжения получился немного выше, чем в предыдущем случае: 0,3% и 2,5% на тех же двух видах нагрузки.

В диапазоне нагрузок отклонения выходного напряжения по величине при измерениях внешним вольтметром, имеющим точность ±1%, не превышали погрешности измерений. Замер делался непосредственно на выходном разъеме ИБП, чтобы исключить падение напряжения на соединительных проводах.

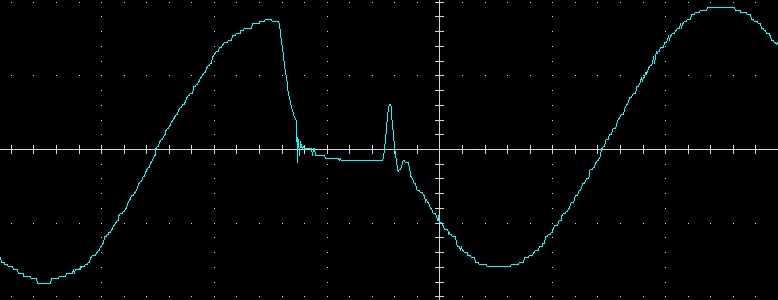

Хотя режим Eco, в котором переход с трансляции внешней сети на работу от инвертора происходит с ненулевым временем, у большинства пользователей явно не будет основным, мы все же сделали замер (естественно, частота при этом возможна только та, что во внешней сети, в нашем случае 50 Гц):

Переходный процесс занял не более 6-7 мс при заявленных «до 10 мс».

Температурный режим, шум

Начнем с замеров шума: его источником является вентилятор, который работает постоянно, но с разными скоростями. Насколько можно понять, у него их две: на низкой уровень шума составляет 40 дБА, на высокой 48 дБА (замер делался в помещении с фоновым уровнем менее 30 дБА с расстояния в один метр).

По характеру шум ровный, исключая лишь переходы от одной скорости к другой. Привлекающих внимание или раздражающих призвуков нет.

У побывавших в нашей лаборатории линейно-интерактивных ИБП разных производителей главной и постоянной «печкой» был трансформатор системы AVR, который заметно нагревался не только при работе повышающей или понижающей ступени, но также при прямой трансляции и даже во время заряда батареи при выключенном кнопкой источнике.

В онлайновых ИБП, к которым относятся модели линейки Ippon Innova G2, такой «грелки» нет, однако есть постоянно работающие электронные преобразователи, которые и являются источником тепла. В этом мы убедились, сделав замер температуры радиатора при снятой крышке корпуса: его максимальный нагрев достигал 33-34 градусов относительно температуры в помещении.

Не беремся утверждать, будет ли радиатор нагреваться еще больше с закрытой крышкой: без нее эффективность постоянно работающего вентилятора все же меньше. А его роль очень важна: внешние поверхности ИБП во время наших тестов в самых разных режимах и с самыми разными нагрузками нагревались всего на несколько градусов — не более 7-9 °C в самом горячем месте, и оно находилось справа, то есть не в зоне размещения батарей, подогрев которых оказывался минимальным.

И это очередная иллюстрация к тезису о том, что ИБП бывает либо бесшумным (почти или совсем, это вопрос индивидуального восприятия), либо «холодным».

Автономная работа

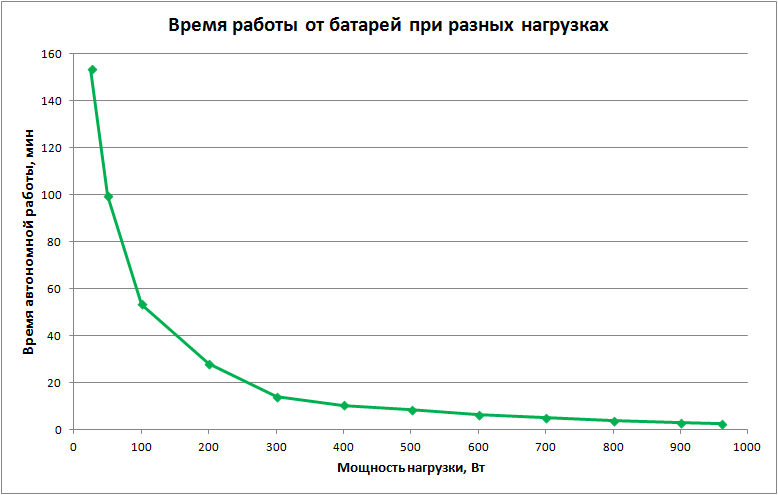

Перейдем к тестированию автономной работы Ippon Innova G2 Euro 1000 с разными нагрузками. Вот результаты в виде графика:

Более точные значения приведены в таблице.

Нагрузка, Вт	Время работы от батарей, ч:мм:сс
25	2:33:31
50	1:39:29
100	0:53:36
200	0:28:11
300	0:14:07
400	0:10:25
500	0:08:43
600	0:06:18
700	0:04:49
800	0:04:06
900	0:03:09
960	0:02:23
1000	отключение менее чем через 1 секунду

Замеры в пределах максимальной нагрузки более-менее согласуются с заявленными в спецификации.

Предпоследняя строчка — работа от батареи с превышением максимума на 6%-7%. ИБП при этом не только не отключился из-за перегрузки в течение 60 секунд, как заявлено, но отработал автономно более двух минут.

А защита сработала уже при 1000 Вт (то есть превышение на 11%), хотя по спецификации в батарейном режиме источник должен был продержаться около минуты. При этом и в линейном режиме ИБП начал подавать сигналы о перегрузке, поэтому если предполагается даже не регулярная, а хотя бы эпизодическая работа с нагрузками, превышающими заявленный для данной модели предел, то следует выбирать ИБП помощнее.

Отклонение по частоте на выходах при работе инвертора (в том числе от батареи) не превышало десятых долей герца; для более точных замеров, позволяющих достоверно оценить справедливость заявленных в спецификации «±0,05 Гц», у нас просто нет соответствующих измерителей.

Итог

Источник бесперебойного питания Ippon Innova G2 Euro 1000 по всем проверенным нами параметрам соответствует заявленным значениям и действующим стандартам, а примененная в нем топология двойного преобразования не только обеспечивает выходное напряжение с высокими качественными параметрами, но и предоставляет некоторые возможности, недоступные в линейно-интерактивных и резервных ИБП.

Имеющийся ЖК-дисплей в достаточной степени информативен, он поможет точнее оценивать состояния на входе и выходе источника, контролировать его работу и задавать ряд режимов и параметров. Но производителю следует доработать инструкцию, чтобы снять недоумение по некоторым моментам, которые могут помешать владельцу быстро и полностью освоить работу с ИБП.

Предлагаемая программа Winpower добавляет количество наблюдаемых параметров и расширяет возможности управления, а поддержка стандарта Smart Battery даст возможность корректно отключать еще и такие устройства, как сетевые накопители.

Отсутствие функции Green Mode позволяет источнику нормально взаимодействовать с любыми нагрузками, включая предельно малые, а режим Eco поможет повысить КПД при работе с устройствами, не слишком чувствительными к незначительным отклонениям от нормы в питающей сети, причем величины допустимых отклонений по частоте и напряжению можно задавать с помощью ПО.

Наличие в линейке нескольких моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями (мощностью нагрузок), не переплачивая при этом. Аналогичная серия с розетками Schuko еще и даст возможность не использовать переходники для подключения устройств с «евровилками».

В заключение предлагаем посмотреть наш видеообзор ИБП Ippon Innova G2 Euro 1000 и Ippon Innova G2 2K:
